4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)

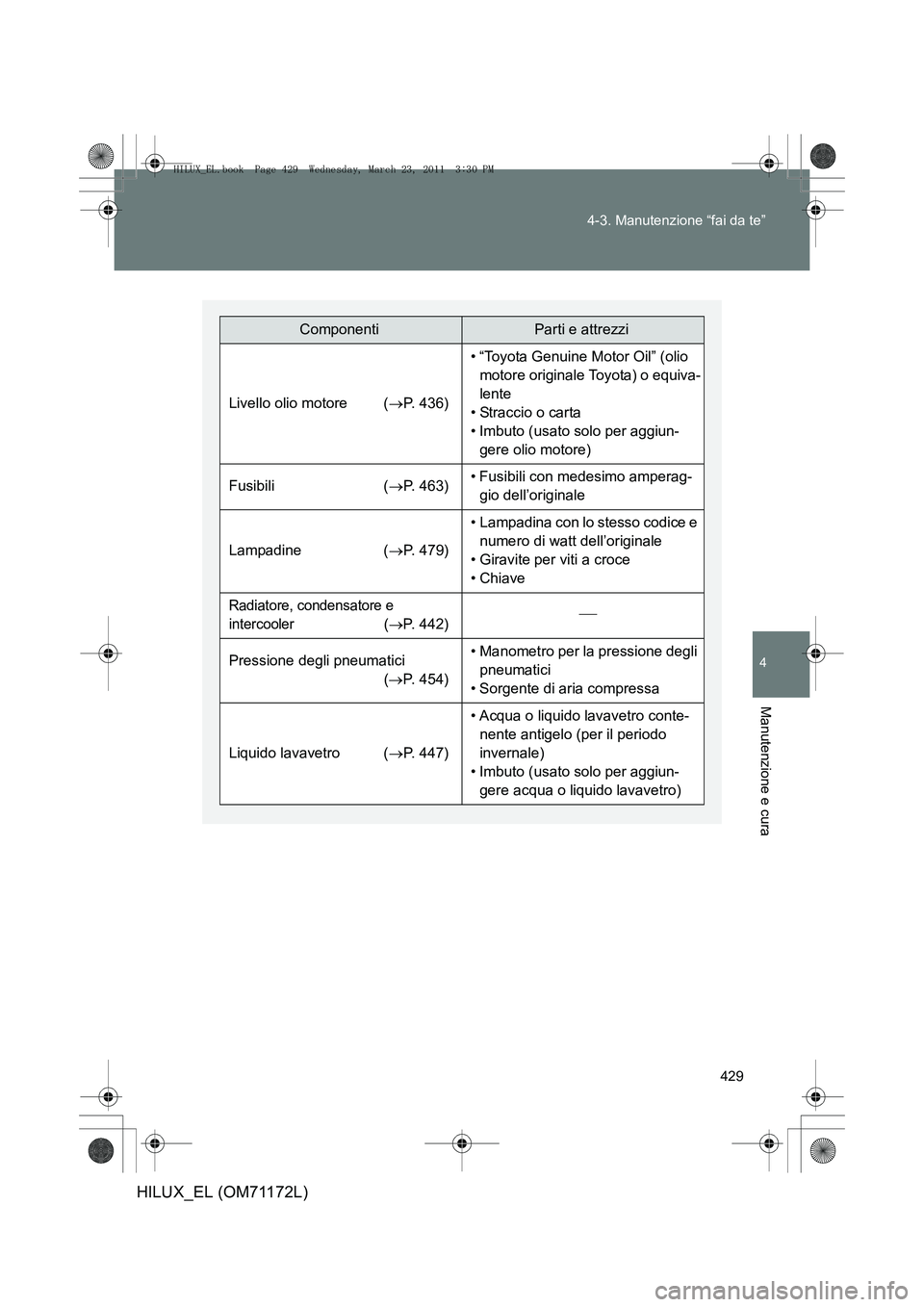

ComponentiParti e attrezzi
Livello olio motore (
→P. 436)
• “Toyota Genuine Motor Oil” (olio
motore originale Toyota) o equiva-
lente
• Straccio o carta
• Imbuto (usato solo per aggiun- gere olio motore)
Fusibili ( →P. 463)• Fusibili con medesimo amperag-
gio dell’originale
Lampadine ( →P. 479)
• Lampadina con lo stesso codice e
numero di watt dell’originale
• Giravite per viti a croce
• Chiave
Radiatore, condensatore e
intercooler
( → P. 442)
Pressione degli pneumatici
(→ P. 454)• Manometro per la pressione degli
pneumatici
• Sorgente di aria compressa
Liquido lavavetro ( →P. 447)
• Acqua o liquido lavavetro conte-
nente antigelo (per il periodo
invernale)
• Imbuto (usato solo per aggiun- gere acqua o liquido lavavetro)
HILUX_EL.book Page 429 Wednesday, March 23, 2011 3:30 PM

430
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)

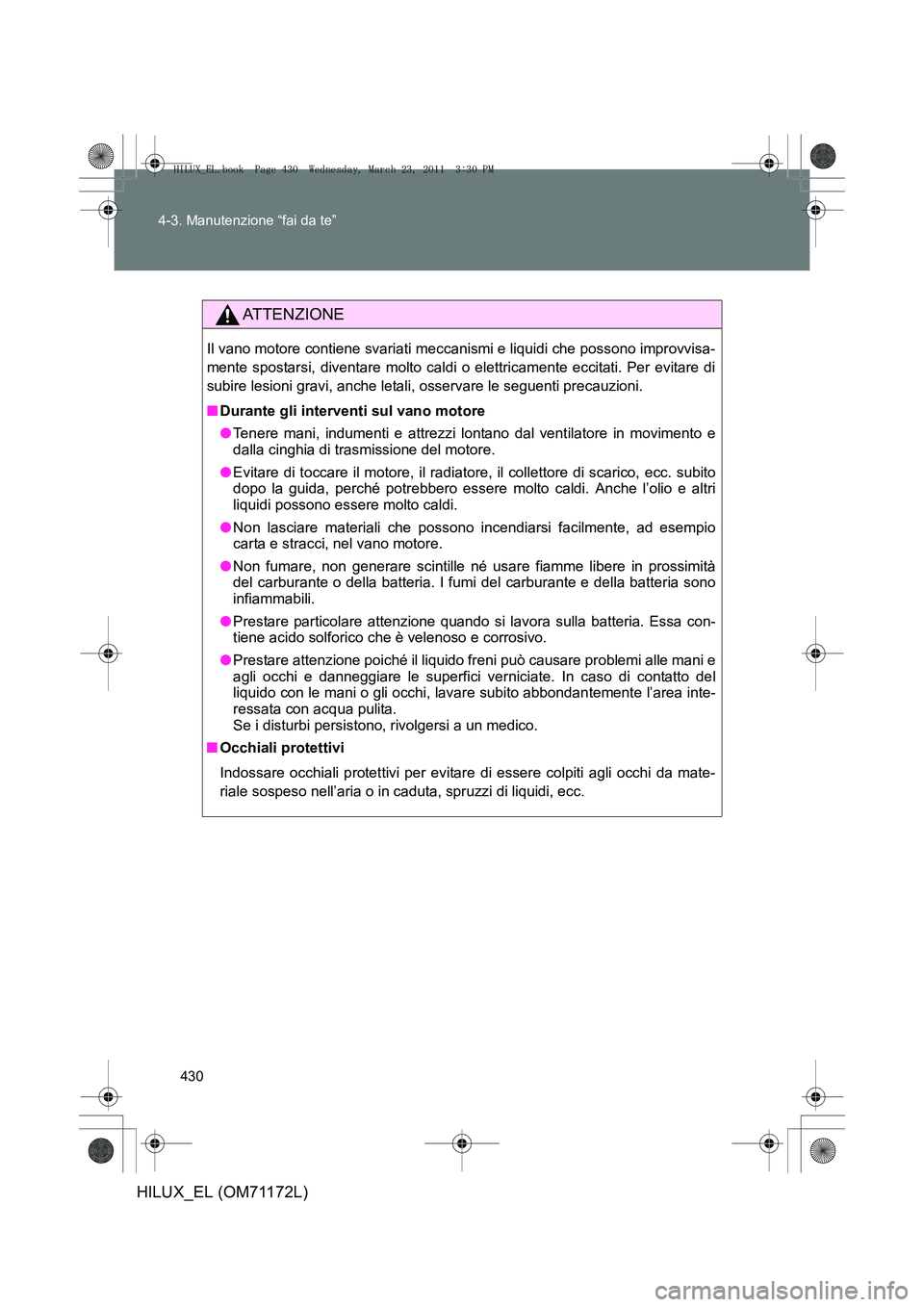

ATTENZIONE
Il vano motore contiene svariati meccanismi e liquidi che possono improvvisa-
mente spostarsi, diventare molto caldi o elettricamente eccitati. Per evitare di
subire lesioni gravi, anche letali, osservare le seguenti precauzioni.
■
Durante gli interven ti sul vano motore
● Tenere mani, indumenti e attrezzi lontano dal ventilatore in movimento e
dalla cinghia di trasmissione del motore.
● Evitare di toccare il motore, il radiatore, il collettore di scarico, ecc. subito
dopo la guida, perché potrebbero essere molto caldi. Anche l’olio e altri
liquidi possono essere molto caldi.
● Non lasciare materiali che possono incendiarsi facilmente, ad esempio
carta e stracci, nel vano motore.
● Non fumare, non generare scintille né us are fiamme libere in prossimità
del carburante o della batteria. I fumi del carburante e della batteria sono
infiammabili.
● Prestare particolare attenzione quando si lavora sulla batteria. Essa con-
tiene acido solforico che è velenoso e corrosivo.
● Prestare attenzione poiché il liquido freni può causare problemi alle mani e
agli occhi e danneggiare le superfici verniciate. In caso di contatto del
liquido con le mani o gli occhi, lavare subito abbondantemente l’area inte-
ressata con acqua pulita.
Se i disturbi persistono, rivolgersi a un medico.
■ Occhiali protettivi
Indossare occhiali protettivi per evitare di essere colpiti agli occhi da mate-
riale sospeso nell’aria o in caduta, spruzzi di liquidi, ecc.
HILUX_EL.book Page 430 Wednesday, March 23, 2011 3:30 PM

434
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)

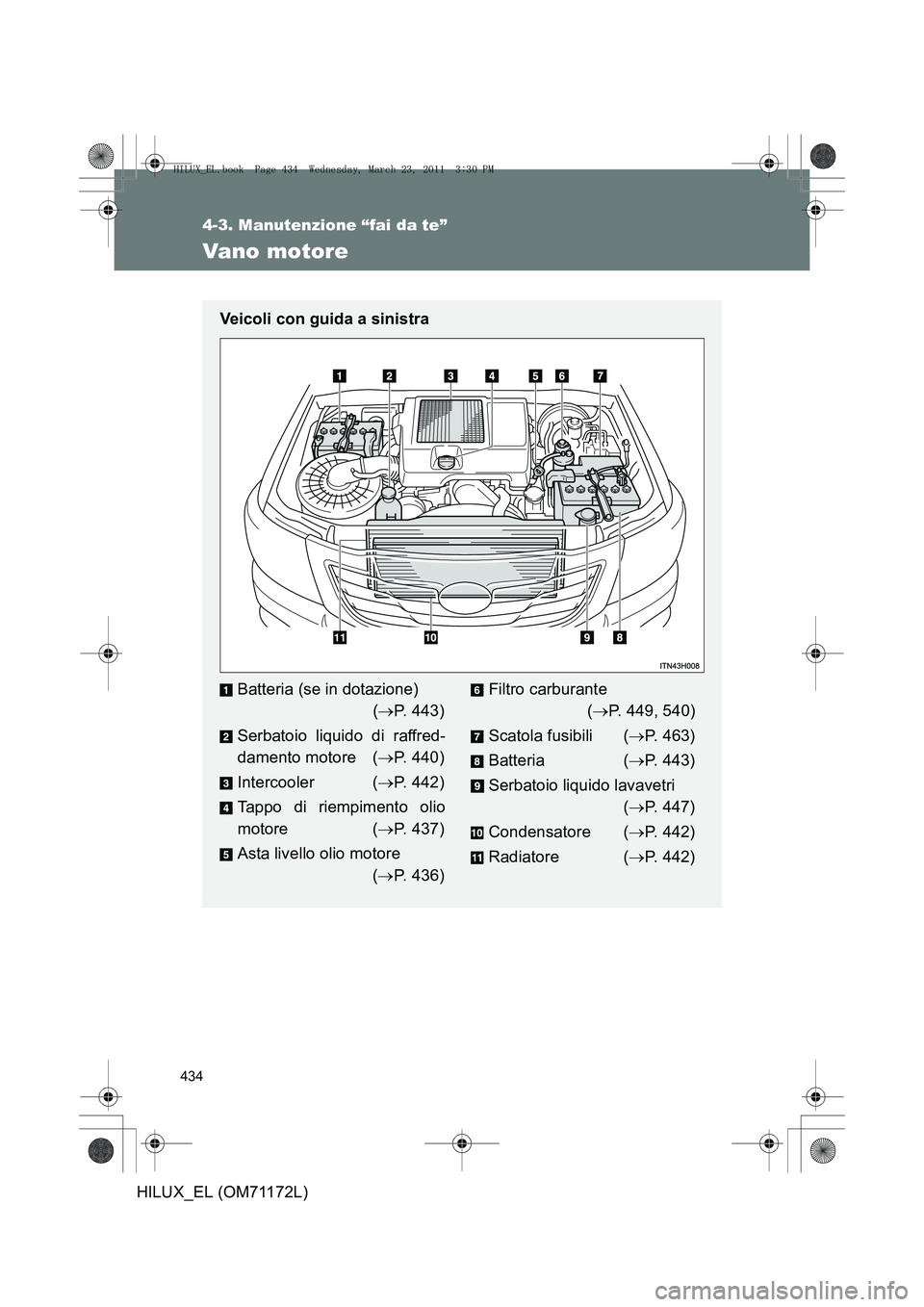

Vano motore
Veicoli con guida a sinistra
Batteria (se in dotazione) (→ P. 443)
Serbatoio liquido di raffred-
damento motore ( →P. 440)
Intercooler ( →P. 442)
Tappo di riempimento olio
motore ( →P. 437)
Asta livello olio motore (→ P. 436)Filtro carburante
(→ P. 449, 540)
Scatola fusibili ( →P. 463)
Batteria ( →P. 443)
Serbatoio liquido lavavetri (→ P. 447)
Condensatore ( →P. 442)
Radiatore ( →P. 442)
HILUX_EL.book Page 434 Wednesday, March 23, 2011 3:30 PM

435
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)
Veicoli con guida a destra
Serbatoio liquido di raffred-
damento motore (
→P. 440)
Intercooler ( →P. 442)
Tappo di riempimento olio
motore ( →P. 437)
Asta livello olio motore (→ P. 436)
Filtro carburante (→ P. 449, 540)Batteria (se in dotazione)
(→ P. 443)
Scatola fusibili ( →P. 463)
Batteria ( →P. 443)
Serbatoio liquido lavavetri (→ P. 447)
Condensatore ( →P. 442)
Radiatore ( →P. 442)
HILUX_EL.book Page 435 Wednesday, March 23, 2011 3:30 PM

441
4-3. Manutenzione “fai da te”
4
Manutenzione e cura
HILUX_EL (OM71172L)
■
In caso di abbassamento del livello del liquido di raffreddamento poco
tempo dopo il rabbocco
Eseguire un controllo visivo del radiatore, dei tubi flessibili, dei tappi del ser-
batoio liquido di raffreddamento motore, del rubinetto di scarico e della
pompa dell’acqua.
Se non viene individuata alcuna perdita, rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a una qualsiasi altra officina di riparazioni,
purché adeguatamente qualificata e attrezzata, per eseguire una prova della
pressione sul tappo e un controllo per rilevare eventuali perdite nel sistema
di raffreddamento.
ATTENZIONE
■ In caso di motore molto caldo
Non togliere il tappo del serbatoio liquido di raffreddamento motore.
Il sistema di raffreddamento potrebbe essere sotto pressione e potrebbe
spruzzare liquido di raffreddamento bollente in caso di rimozione del tappo,
provocando lesioni gravi, per esempio delle ustioni.
NOTA
■Quando si aggiunge liquido di raffreddamento
Il liquido di raffreddamento non è semplice acqua, né antigelo puro. Per otte-
nere una lubrificazione, protezione dal la corrosione e un raffreddamento
adeguati, deve essere utilizzata la corretta miscela di acqua e antigelo. Assi-
curarsi di leggere attentamente l’etichetta dell’antigelo o del liquido di raf-
freddamento.
■ In caso di fuoriuscita di liquido di raffreddamento
Assicurarsi di rimuoverlo con acqua per evitare che danneggi i componenti o
la vernice.
HILUX_EL.book Page 441 Wednesday, March 23, 2011 3:30 PM

442
4-3. Manutenzione “fai da te”
HILUX_EL (OM71172L)
Radiatore, condensatore e intercooler
Ispezionare il radiatore, il condensatore e l’intercooler ed eliminare
eventuali corpi estranei.
Qualora uno dei componenti di cui sopra fosse estremamente
sporco, o in caso di dubbi sul suo stato, portare il veicolo presso un
concessionario o un’officina autorizzata Toyota, o presso qualsiasi
altra officina di riparazioni, purché debitamente qualificata e attrez-
zata.
ATTENZIONE
■ In caso di motore molto caldo
Non toccare il radiatore, il condensatore o l’intercooler, in quanto possono
essere molto caldi e provocare lesioni gravi, per esempio delle ustioni.
HILUX_EL.book Page 442 Wednesday, March 23, 2011 3:30 PM

5
539
5-2. Azioni da intraprendere in una situazione d’emergenza
Se si verifica un problema
HILUX_EL (OM71172L)

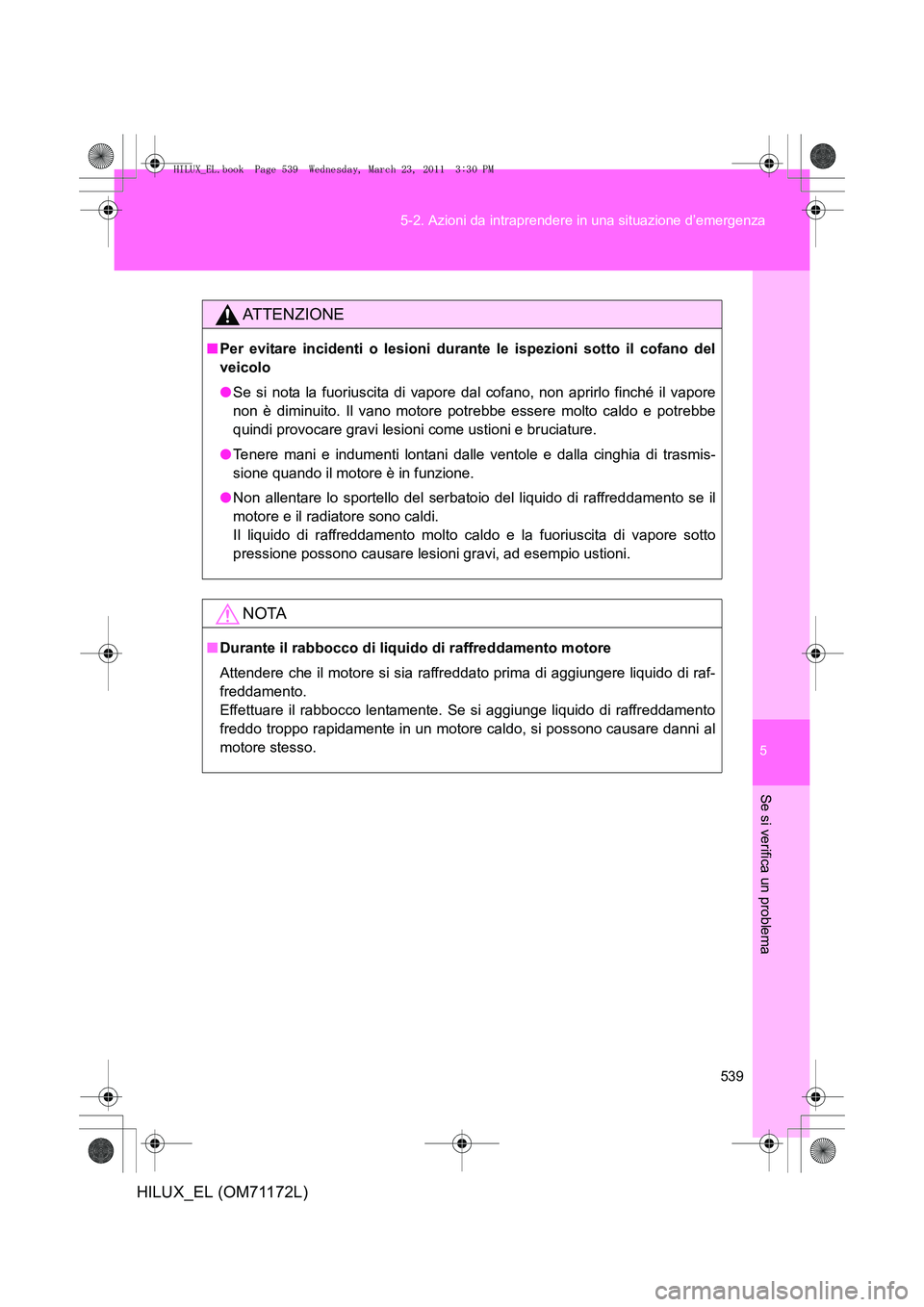

ATTENZIONE
■
Per evitare incidenti o lesioni durant e le ispezioni sotto il cofano del
veicolo
● Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore
non è diminuito. Il vano motore potrebbe essere molto caldo e potrebbe
quindi provocare gravi lesioni come ustioni e bruciature.
● Tenere mani e indumenti lontani dalle ventole e dalla cinghia di trasmis-
sione quando il motore è in funzione.
● Non allentare lo sportello del serbat oio del liquido di raffreddamento se il
motore e il radiatore sono caldi.
Il liquido di raffreddamento molto caldo e la fuoriuscita di vapore sotto
pressione possono causare lesioni gravi, ad esempio ustioni.
NOTA
■ Durante il rabbocco di liquido di raffreddamento motore
Attendere che il motore si sia raffreddato prima di aggiungere liquido di raf-
freddamento.
Effettuare il rabbocco lentamente. Se si aggiunge liquido di raffreddamento
freddo troppo rapidamente in un motore caldo, si possono causare danni al
motore stesso.
