TOYOTA HILUX 2018 Instructieboekje (in Dutch)

6208-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)

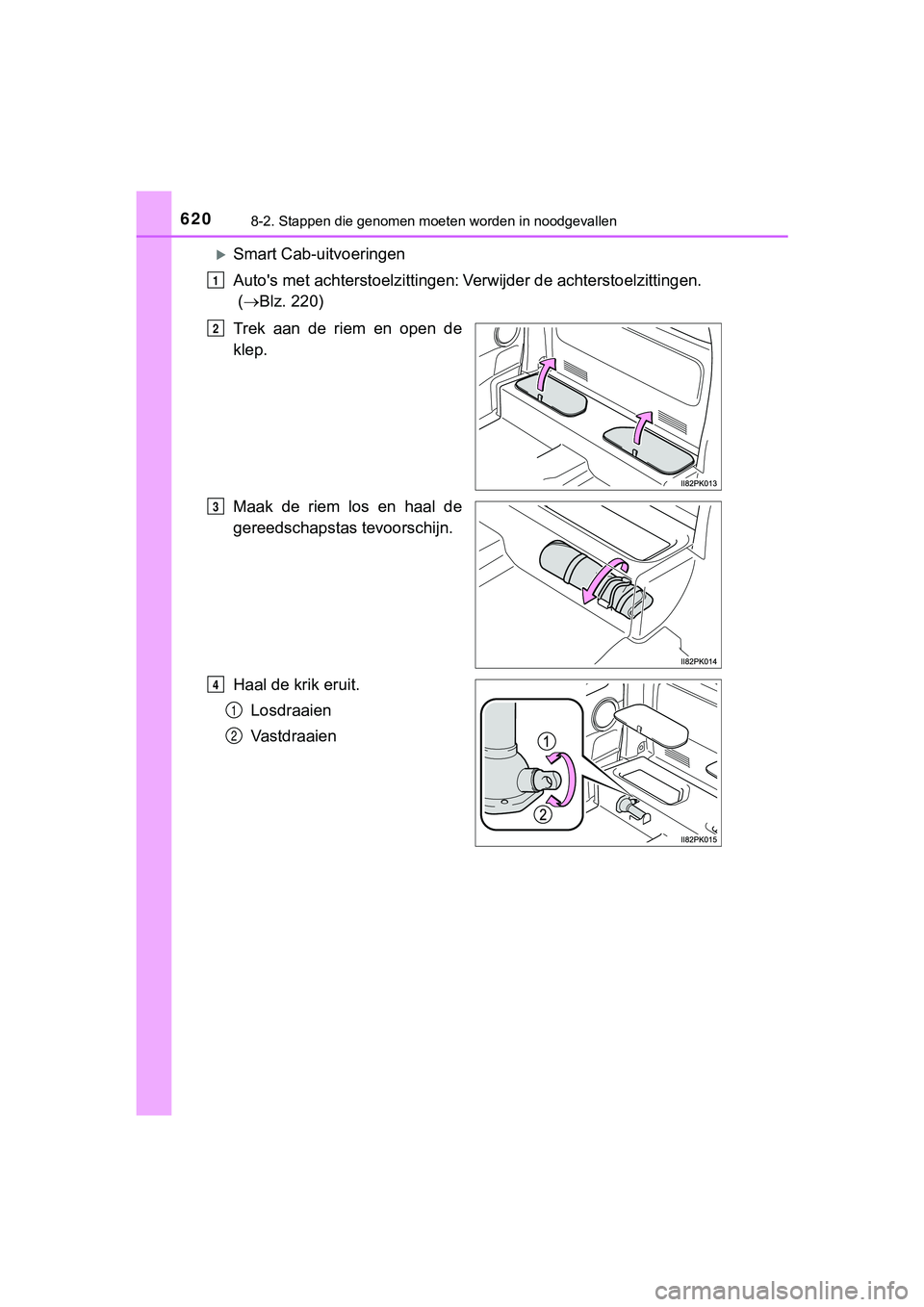

Smart Cab-uitvoeringen
Auto's met achterstoelzittingen:
Verwijder de achterstoelzittingen.
(  Blz. 220)
Trek aan de riem en open de
klep.
Maak de riem los en haal de
gereedschapstas tevoorschijn.
Haal de krik eruit. Losdraaien
Vastdraaien1
2
3
4
1
2
HILUX_OM_OM0K375E_(EE).book Page 620 Thursday, April 12, 2018 12:31 PM

6218-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
8
Bij problemen

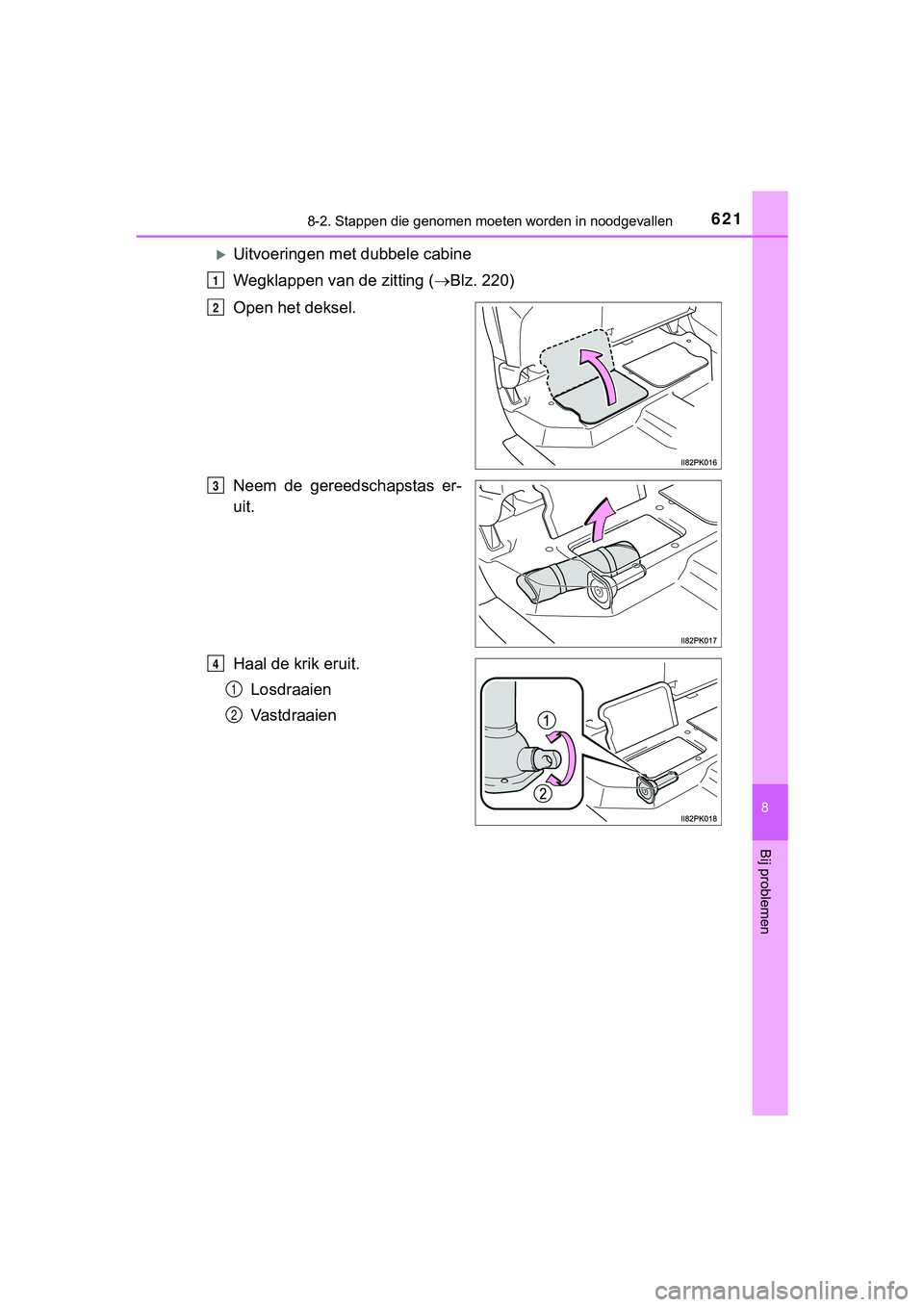

Uitvoeringen met dubbele cabine
Wegklappen van de zitting ( Blz. 220)
Open het deksel.
Neem de gereedschapstas er-
uit.
Haal de krik eruit. Losdraaien
Vastdraaien
1
2
3
4
1
2
HILUX_OM_OM0K375E_(EE).book Page 621 Thursday, April 12, 2018 12:31 PM

6228-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)

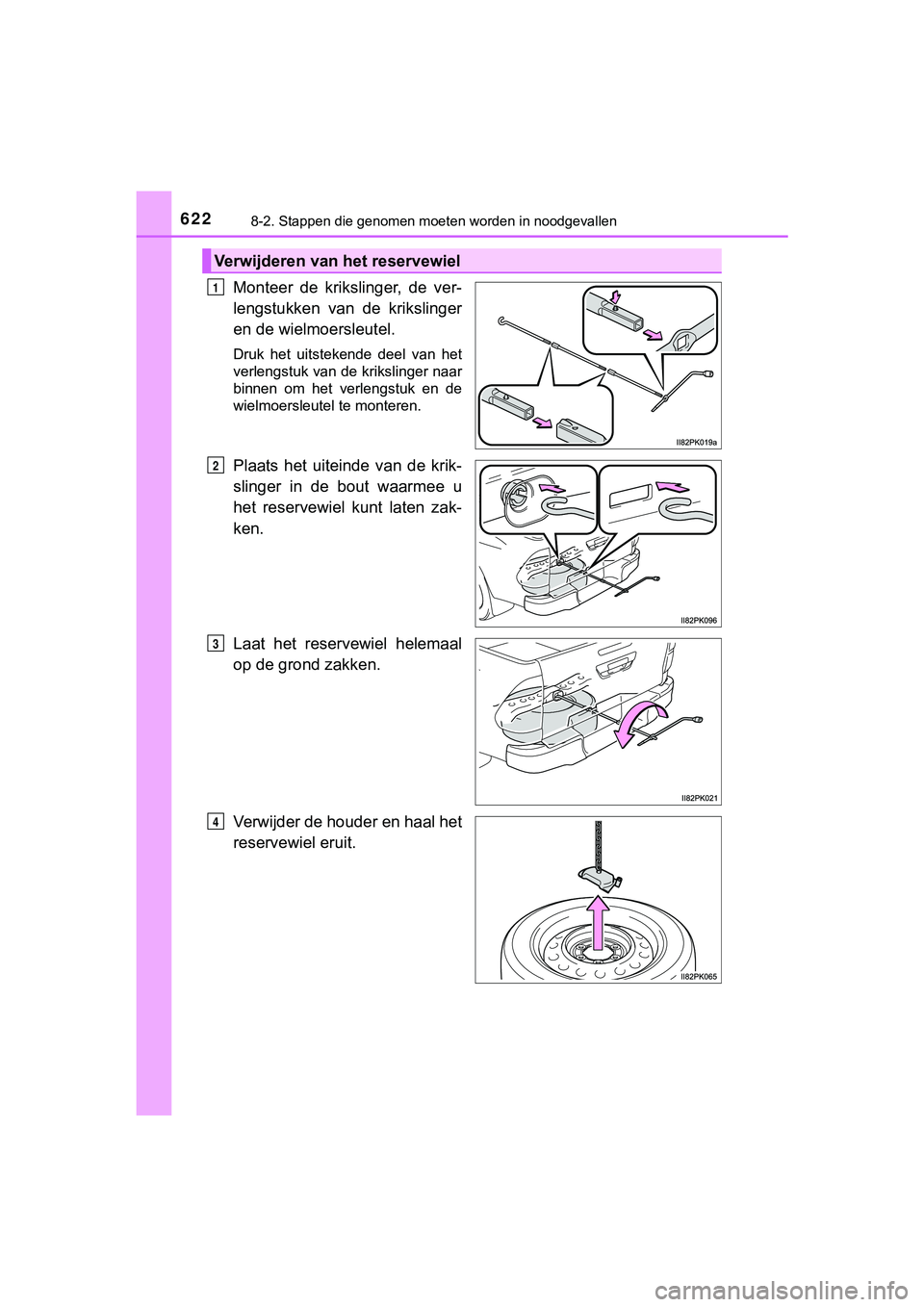

Monteer de krikslinger, de ver-
lengstukken van de krikslinger
en de wielmoersleutel.
Druk het uitstekende deel van het
verlengstuk van de krikslinger naar
binnen om het verlengstuk en de
wielmoersleutel te monteren.
Plaats het uiteinde van de krik-
slinger in de bout waarmee u
het reservewiel kunt laten zak-
ken.
Laat het reservewiel helemaal
op de grond zakken.
Verwijder de houder en haal het
reservewiel eruit.
Verwijderen van het reservewiel
1
2
3
4
HILUX_OM_OM0K375E_(EE).book Page 622 Thursday, April 12, 2018 12:31 PM

6238-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
8
Bij problemen

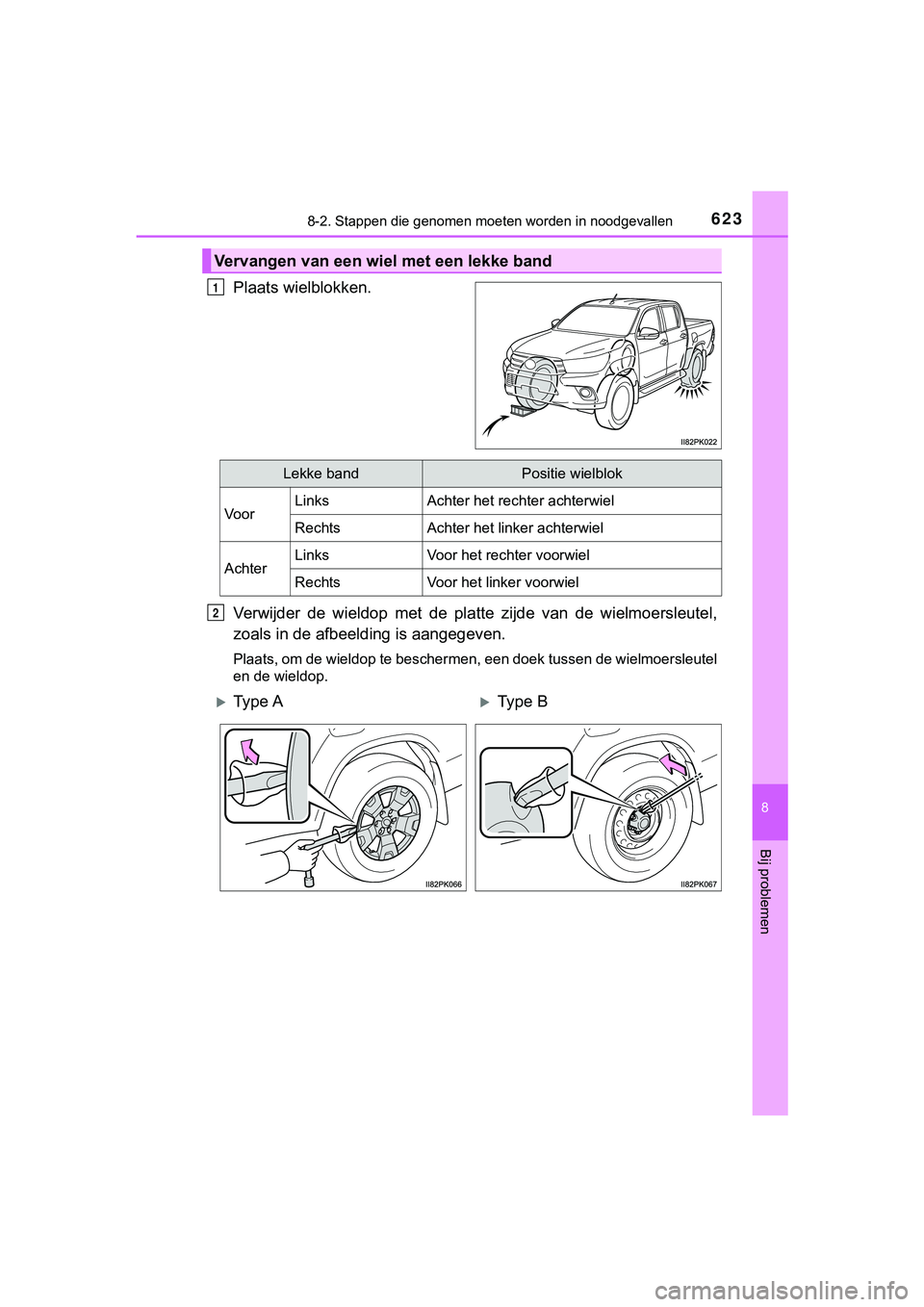

Plaats wielblokken.
Verwijder de wieldop met de platte zijde van de wielmoersleutel ,
zoals in de afbeel ding is aangegeven.
Plaats, om de wieldop te beschermen, een doek tussen de wielmoersleutel
en de wieldop.
Vervangen van een wiel met een lekke band
1
Lekke bandPositie wielblok
VoorLinksAchter het rechter achterwiel
RechtsAchter het linker achterwiel
AchterLinksVoor het rechter voorwiel
RechtsVoor het linker voorwiel
2
Ty p e AType B
HILUX_OM_OM0K375E_(EE).book Page 623 Thursday, April 12, 2018 12:31 PM

6248-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
Draai de wielmoeren iets los
(één slag).
Monteren van de krikslinger. (Blz. 622)

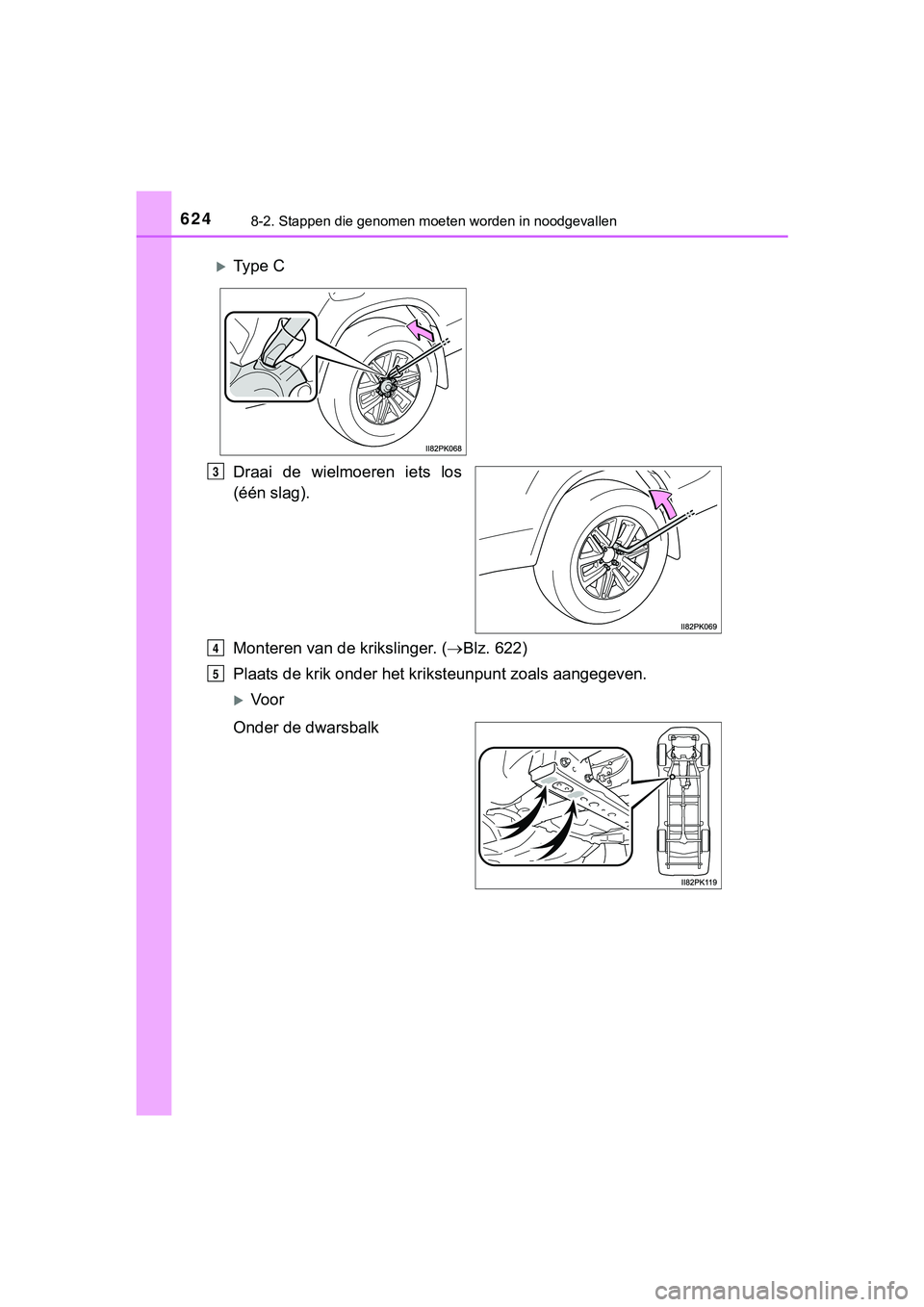

Plaats de krik onder het k riksteunpunt zoals aangegeven.
Vo o r
Onder de dwarsbalk
Ty p e C
3
4
5
HILUX_OM_OM0K375E_(EE).book Page 624 Thursday, April 12, 2018 12:31 PM

6258-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
8
Bij problemen
Achter
Onder het achterashuis
Draai de krik vervolgens verder
omhoog totdat het wiel vrij van
de grond is.
Let er bij het plaatsen van de krik
onder de achteras op dat de achter-
as rust in de groef aan de bovenzij-
de van de krik.
Verwijder alle wielmoeren en
het wiel.
Leg het wiel met de buitenzijde
omhoog op de grond, om krassen
op de velg te voorkomen.
6
7
HILUX_OM_OM0K375E_(EE).book Page 625 Thursday, April 12, 2018 12:31 PM

6268-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)

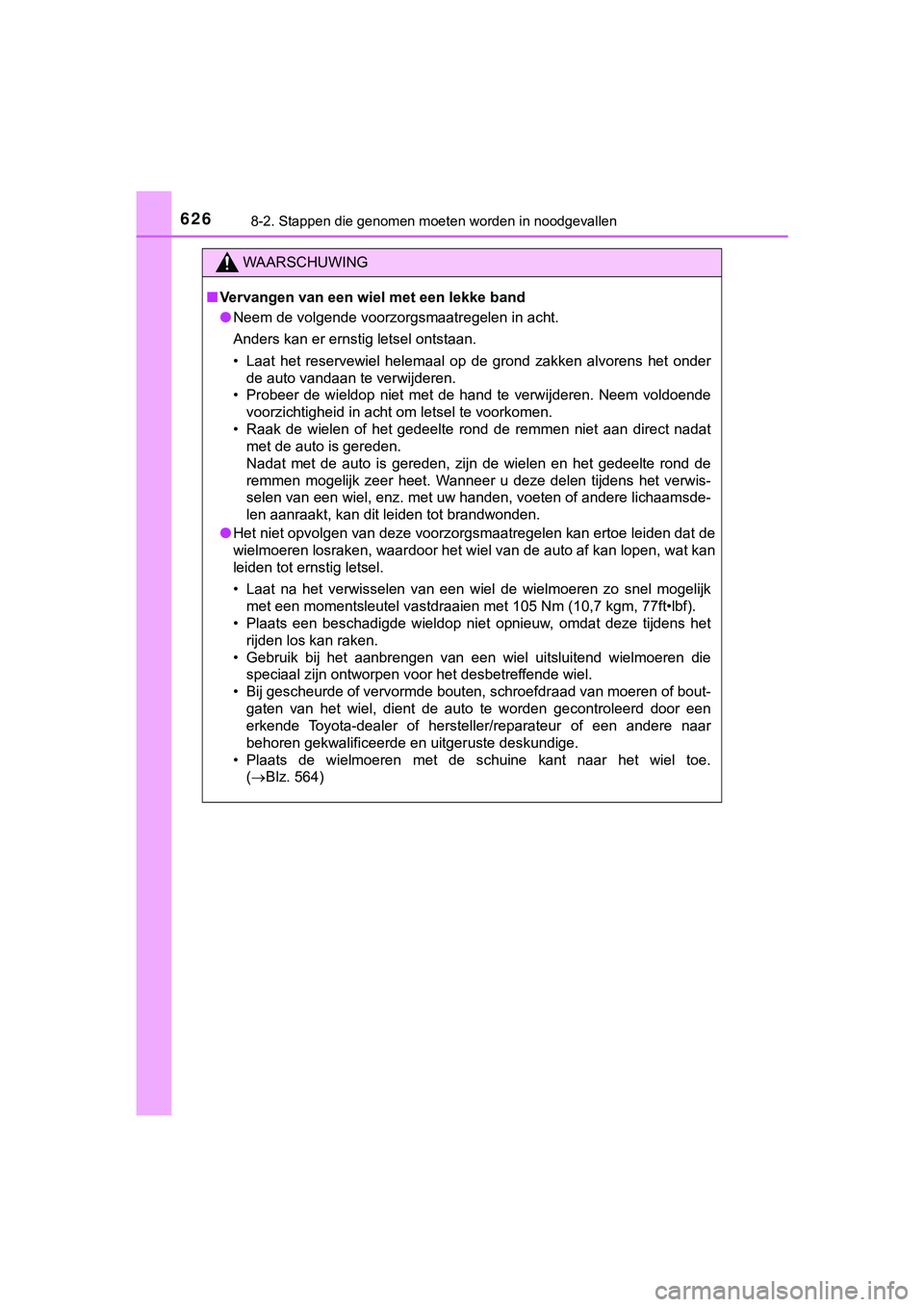

WAARSCHUWING
■Vervangen van een wiel met een lekke band
● Neem de volgende voorzorgsmaatregelen in acht.
Anders kan er ernstig letsel ontstaan.
• Laat het reservewiel helemaal op de grond zakken alvorens het onder
de auto vandaan te verwijderen.
• Probeer de wieldop niet met de hand te verwijderen. Neem voldo ende
voorzichtigheid in acht om letsel te voorkomen.
• Raak de wielen of het gedeelte rond de remmen niet aan direct nadat
met de auto is gereden.
Nadat met de auto is gereden, zijn de wielen en het gedeelte ro nd de
remmen mogelijk zeer heet. Wanneer u deze delen tijdens het ver wis-
selen van een wiel, enz. met uw handen, voeten of andere lichaa msde-
len aanraakt, kan dit leiden tot brandwonden.
● Het niet opvolgen van deze voorzorgsmaatregelen kan ertoe leide n dat de
wielmoeren losraken, waardoor het wiel van de auto af kan lopen, wat kan
leiden tot ernstig letsel.
• Laat na het verwisselen van een wiel de wielmoeren zo snel mog elijk
met een momentsleutel vastdraaien met 105 Nm (10,7 kgm, 77ft•lbf) .
• Plaats een beschadigde wieldop niet opnieuw, omdat deze tijden s het
rijden los kan raken.
• Gebruik bij het aanbrengen van een wiel uitsluitend wielmoeren die
speciaal zijn ontworpen voor het desbetreffende wiel.
• Bij gescheurde of vervormde bouten, schroefdraad van moeren of bout-
gaten van het wiel, dient de auto te worden gecontroleerd door een
erkende Toyota-dealer of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste deskundige.
• Plaats de wielmoeren met de schuine kant naar het wiel toe. (Blz. 564)
HILUX_OM_OM0K375E_(EE).book Page 626 Thursday, April 12, 2018 12:31 PM

6278-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
8
Bij problemen
Verwijder eventueel aanwezige
verontreinigingen van het con-
tactvlak van de velg.
Als er verontreinigingen op het
contactvlak aanwezig zijn, kunnen
tijdens het rijden de wielmoeren los
lopen, waardoor het wiel los kan
raken.
Plaats het wiel en draai elke wielmoer met de hand ongeveer in
dezelfde mate vast.
Draai bij het vervangen van een
wiel met een stalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de zit-
ting van de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een stalen velg de
wielmoeren verder tot het tapse
gedeelte aan ligt tegen de velg.
Draai bij het vervangen van een
wiel met lichtmetalen velg door
een wiel met een lichtmetalen
velg de wielmoeren tot de sluit-
ringen contact maken met de
velg.
Plaatsen van het reservewiel
1
2
Ve l g
Taps gedeelte
Taps gedeelte
Ve l g
Ring
Wielmoer
Ve l g
HILUX_OM_OM0K375E_(EE).book Page 627 Thursday, April 12, 2018 12:31 PM

6288-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)

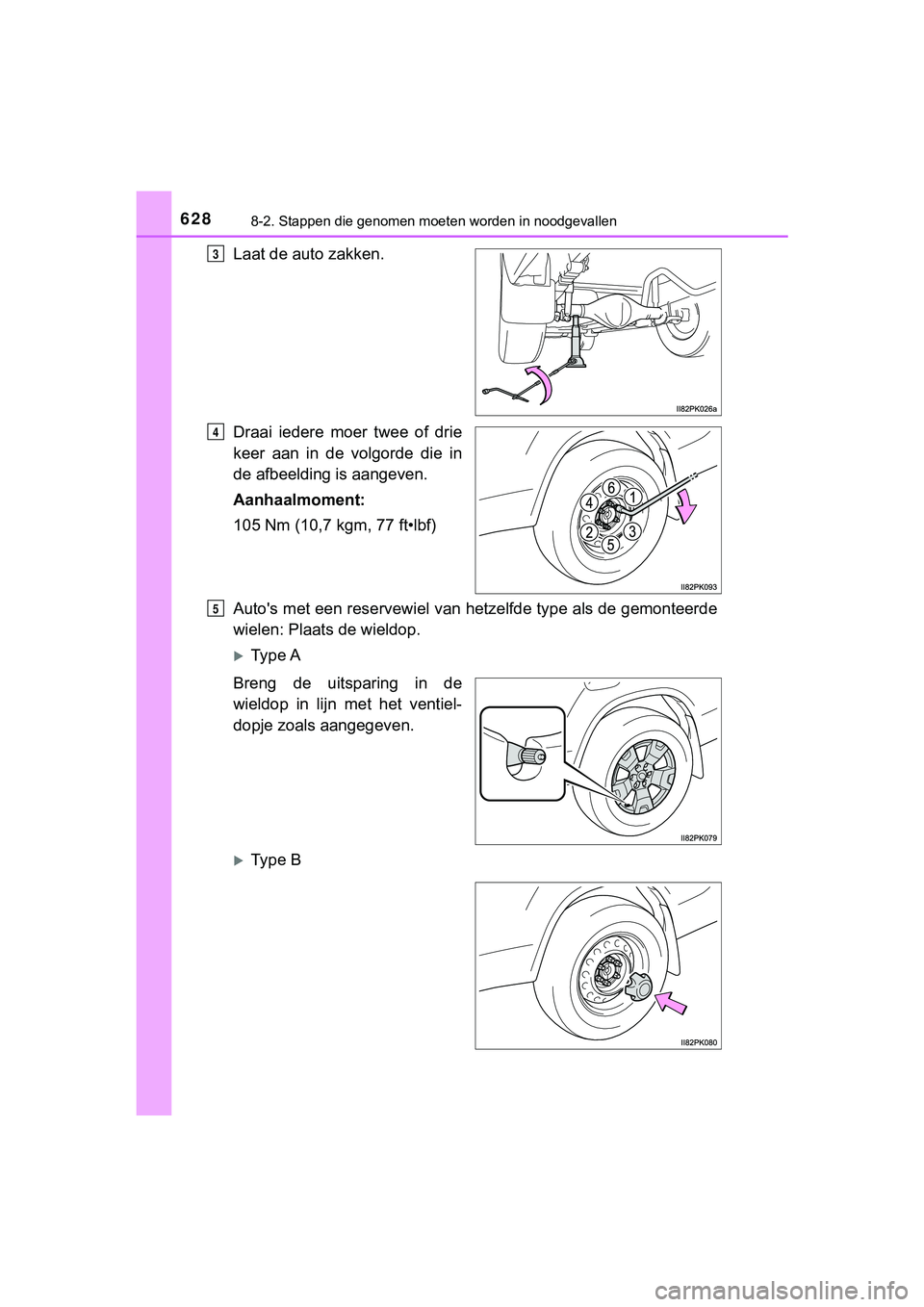

Laat de auto zakken.
Draai iedere moer twee of drie
keer aan in de volgorde die in
de afbeelding is aangeven.
Aanhaalmoment:
105 Nm (10,7 kgm, 77 ft•lbf)
Auto's met een reservewiel van hetzelfde type als de gemonteerd e
wielen: Plaats de wieldop.
Type A
Breng de uitsparing in de
wieldop in lijn met het ventiel-
dopje zoals aangegeven.
Type B
3
4
5
HILUX_OM_OM0K375E_(EE).book Page 628 Thursday, April 12, 2018 12:31 PM

6298-2. Stappen die genomen moeten worden in noodgevallen
HILUX_OM_OM0K375E_(EE)
8
Bij problemen

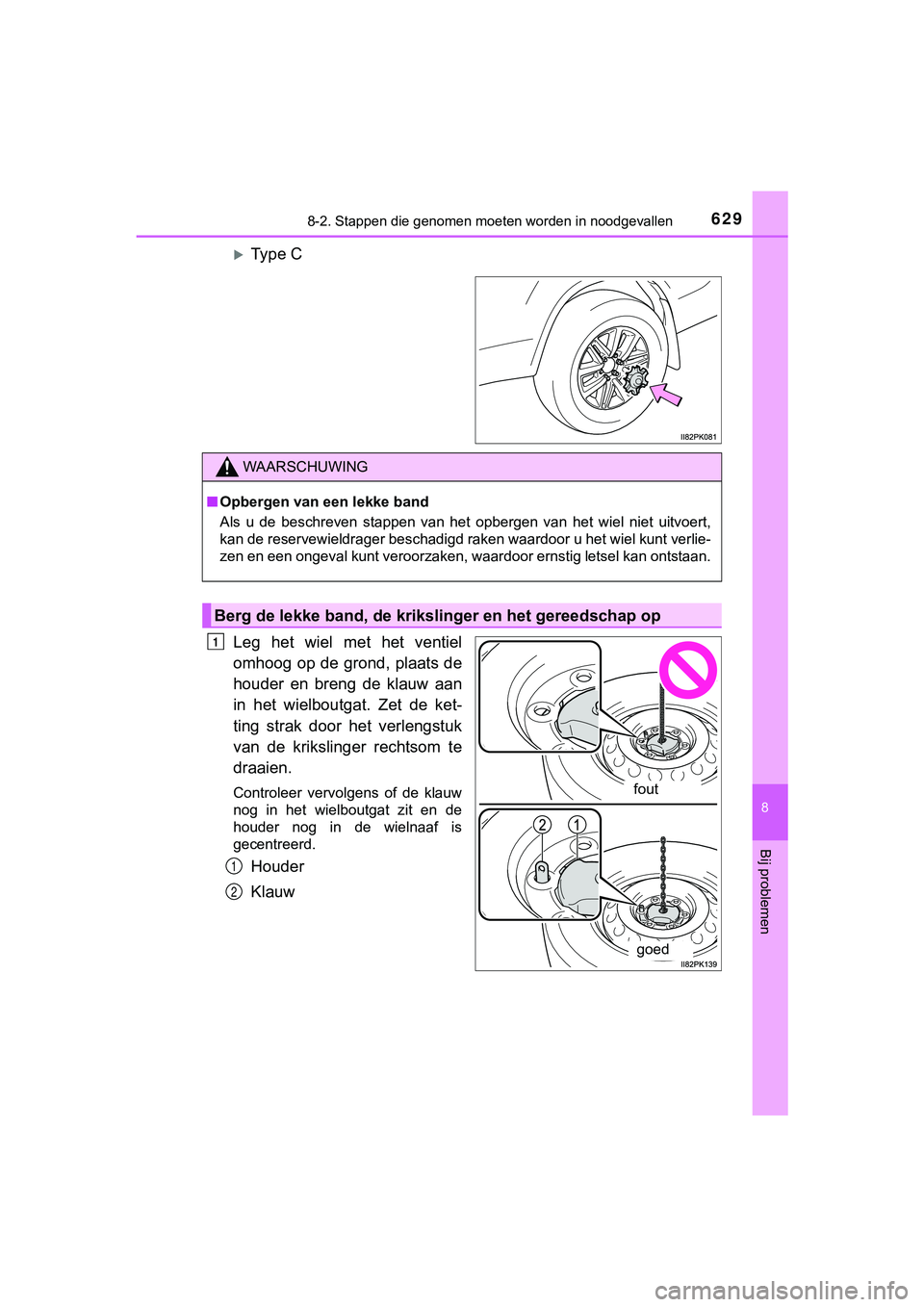

Type C
Leg het wiel met het ventiel
omhoog op de grond, plaats de
houder en breng de klauw aan
in het wielboutgat. Zet de ket-
ting strak door het verlengstuk
van de krikslinger rechtsom te
draaien.
Controleer vervolgens of de klauw
nog in het wielboutgat zit en de
houder nog in de wielnaaf is
gecentreerd.
Houder
Klauw
WAARSCHUWING
■ Opbergen van een lekke band
Als u de beschreven stappen van het opbergen van het wiel niet uitvoert,
kan de reservewieldrager beschadigd raken waardoor u het wiel kunt verlie-
zen en een ongeval kunt veroorzaken, waardoor ernstig letsel kan ontstaan.
Berg de lekke band, de krikslinger en het gereedschap op
fout
goed
1
1
2
