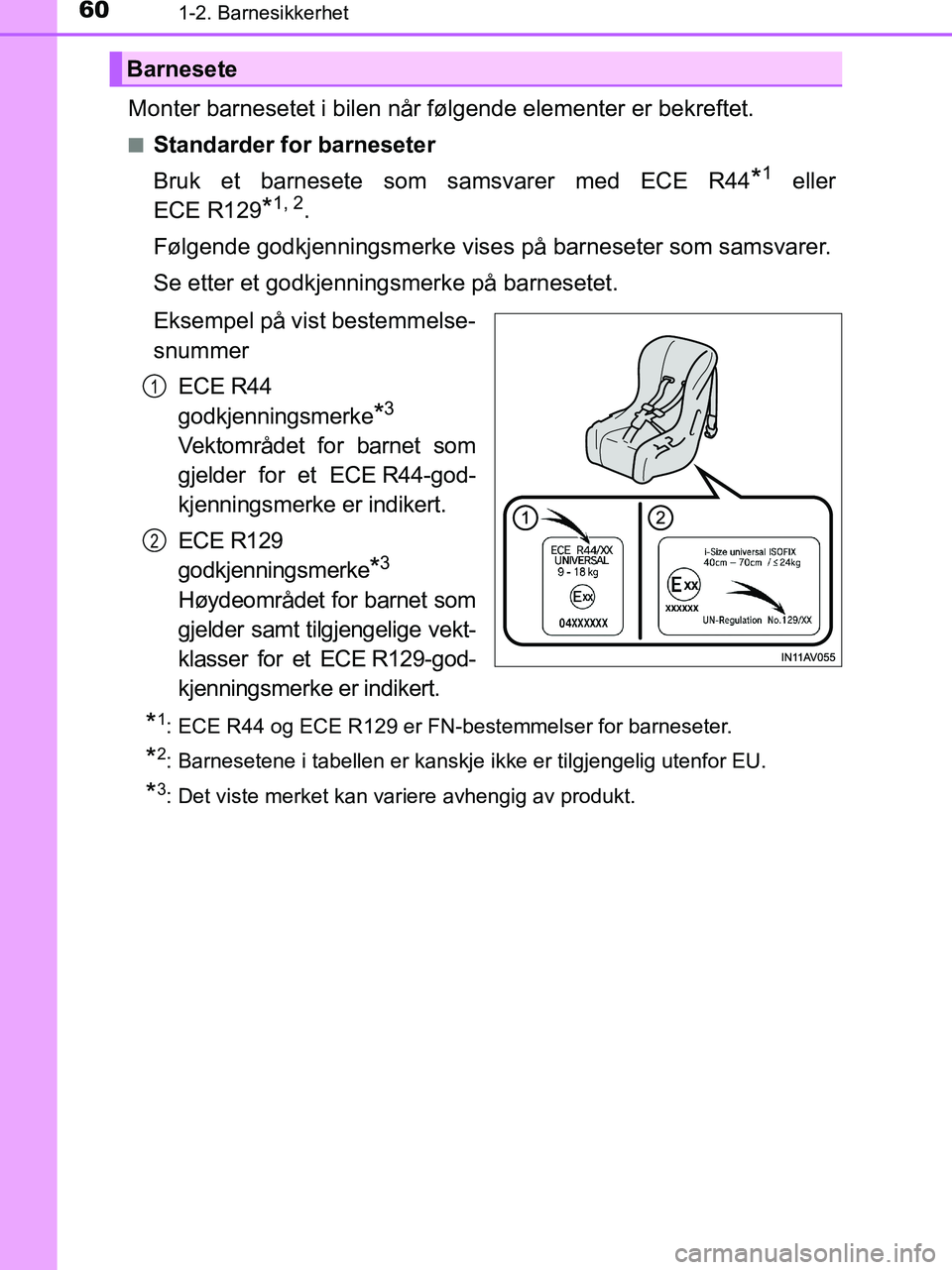

TOYOTA HILUX 2018 Instruksjoner for bruk (in Norwegian)

601-2. Barnesikkerhet
HILUX_OM_OM0K375NO_(EE)
Monter barnesetet i bilen når følgende elementer er bekreftet.
nStandarder for barneseter
Bruk et barnesete som samsvarer med ECE R44
*1 eller
ECE R129
*1, 2.
Følgende godkjenningsmerke vises på barneseter som samsvarer.
Se etter et godkjenningsmerke på barnesetet.
Eksempel på vist bestemmelse-
snummer ECE R44
godkjenningsmerke
*3
Vektområdet for barnet som
gjelder for et ECE R44-god-
kjenningsmerke er indikert.
ECE R129
godkjenningsmerke
*3
Høydeområdet for barnet som
gjelder samt tilgjengelige vekt-
klasser for et ECE R129-god-
kjenningsmerke er indikert.
*1: ECE R44 og ECE R129 er FN-bestemmelser for barneseter.
*2: Barnesetene i tabellen er kanskje ikke er tilgjengelig utenfor EU.
*3: Det viste merket kan variere avhengig av produkt.
Barnesete
1
2
OM0K375NO.book Page 60 Tuesday, July 10, 2018 4:27 PM

611-2. Barnesikkerhet
1
HILUX_OM_OM0K375NO_(EE)
Sikkerhet

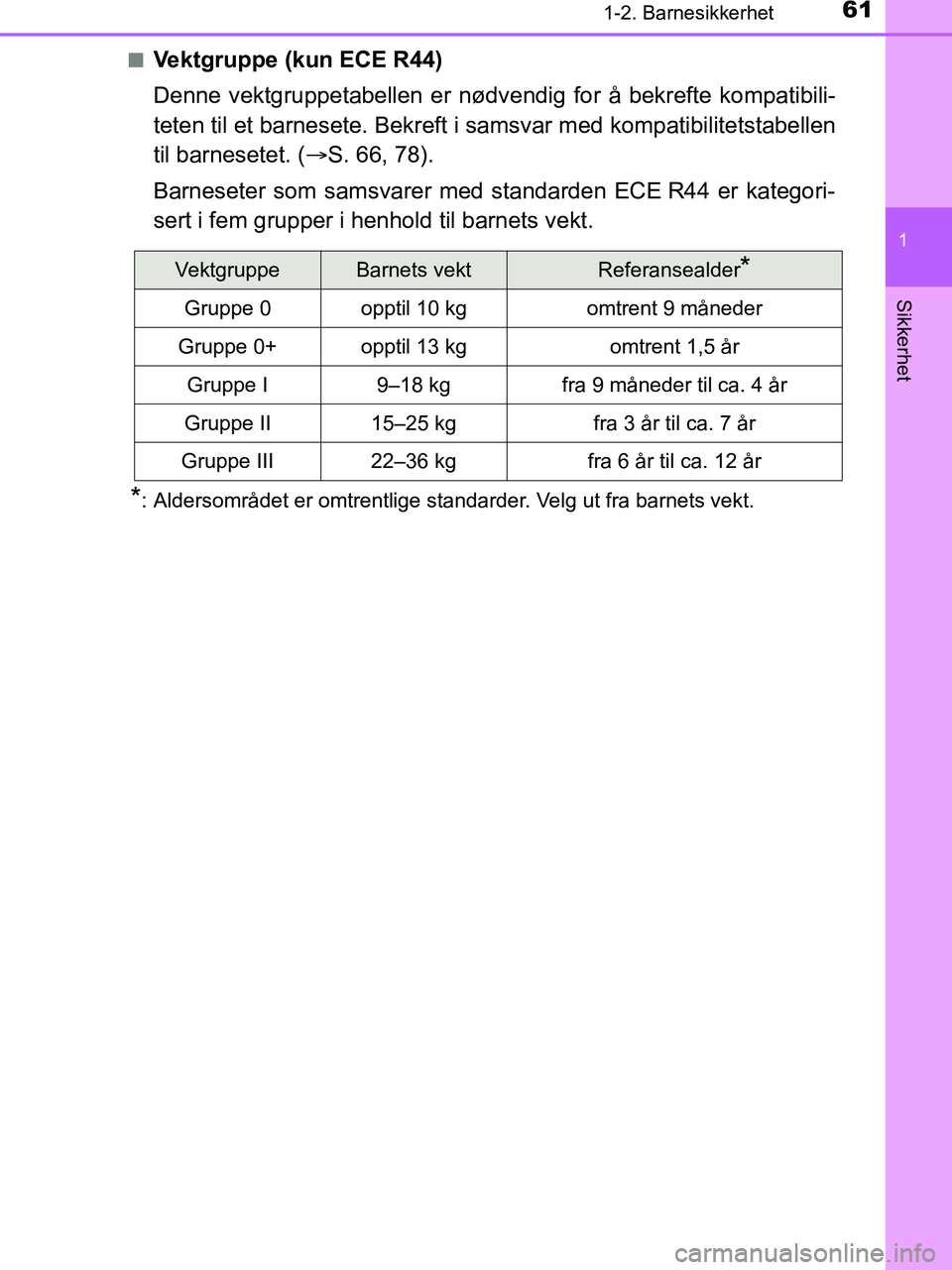

nVektgruppe (kun ECE R44)
Denne vektgruppetabellen er nødvendig for å bekrefte kompatibili-
teten til et barnesete. Bekreft i samsvar med kompatibilitetstabellen
til barnesetet. (S. 66, 78).
Barneseter som samsvarer med standarden ECE R44 er kategori-
sert i fem grupper i henhold til barnets vekt.
*: Aldersområdet er omtrentlige standarder. Velg ut fra barnets vekt.
VektgruppeBarnets vektReferansealder*
Gruppe 0opptil 10 kgomtrent 9 måneder
Gruppe 0+opptil 13 kgomtrent 1,5 år
Gruppe I9–18 kgfra 9 måneder til ca. 4 år
Gruppe II15–25 kgfra 3 år til ca. 7 år
Gruppe III22–36 kgfra 6 år til ca. 12 år
OM0K375NO.book Page 61 Tuesday, July 10, 2018 4:27 PM

621-2. Barnesikkerhet
HILUX_OM_OM0K375NO_(EE)n
Ulike monteringsmetoder for barneseter
Kontroller bruksanvisningen som følger med barnesetet for monte-
ring av barnesetet.
MonteringsmetodeSide
Sikkerhets-
beltetilbehør S. 66
ISOFIX-feste S. 76
Festebraketter (for toppreim)
S. 84
OM0K375NO.book Page 62 Tuesday, July 10, 2018 4:27 PM

631-2. Barnesikkerhet
1
HILUX_OM_OM0K375NO_(EE)
Sikkerhet

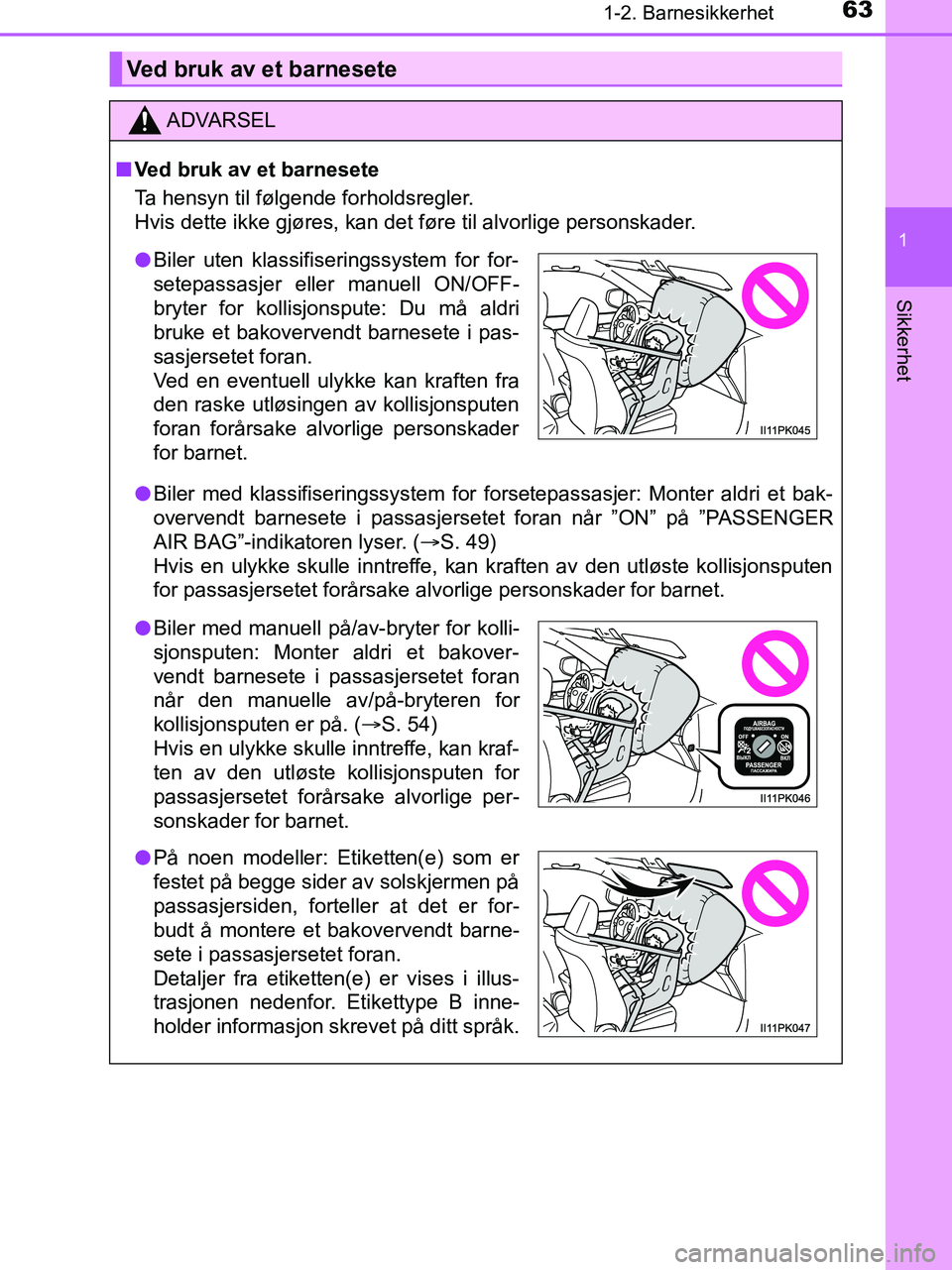

Ved bruk av et barnesete
ADVARSEL
n Ved bruk av et barnesete
Ta hensyn til følgende forholdsregler.
Hvis dette ikke gjøres, kan det føre til alvorlige personskader.
l Biler med klassifiseringssystem for forsetepassasjer: Monter aldri et bak-
overvendt barnesete i passasjersetet foran når ”ON” på ”PASSENGER
AIR BAG”-indikatoren lyser. ( S. 49)
Hvis en ulykke skulle inntreffe, kan kraften av den utløste kollisjonsputen
for passasjersetet forårsake alvorlige personskader for barnet.
lBiler uten klassifiseringssystem for for-
setepassasjer eller manuell ON/OFF-
bryter for kollisjonspute: Du må aldri
bruke et bakovervendt barnesete i pas-
sasjersetet foran.
Ved en eventuell ulykke kan kraften fra
den raske utløsingen av kollisjonsputen
foran forårsake alvorlige personskader
for barnet.
lBiler med manuell på/av-bryter for kolli-
sjonsputen: Monter aldri et bakover-
vendt barnesete i passasjersetet foran
når den manuelle av/på-bryteren for
kollisjonsputen er på. ( S. 54)
Hvis en ulykke skulle inntreffe, kan kraf-
ten av den utløste kollisjonsputen for
passasjersetet forårsake alvorlige per-
sonskader for barnet.
l På noen modeller: Etiketten(e) som er
festet på begge sider av solskjermen på
passasjersiden, forteller at det er for-
budt å montere et bakovervendt barne-
sete i passasjersetet foran.
Detaljer fra etiketten(e) er vises i illus-
trasjonen nedenfor. Etikettype B inne-
holder informasjon skrevet på ditt språk.
OM0K375NO.book Page 63 Tuesday, July 10, 2018 4:27 PM

641-2. Barnesikkerhet
HILUX_OM_OM0K375NO_(EE)

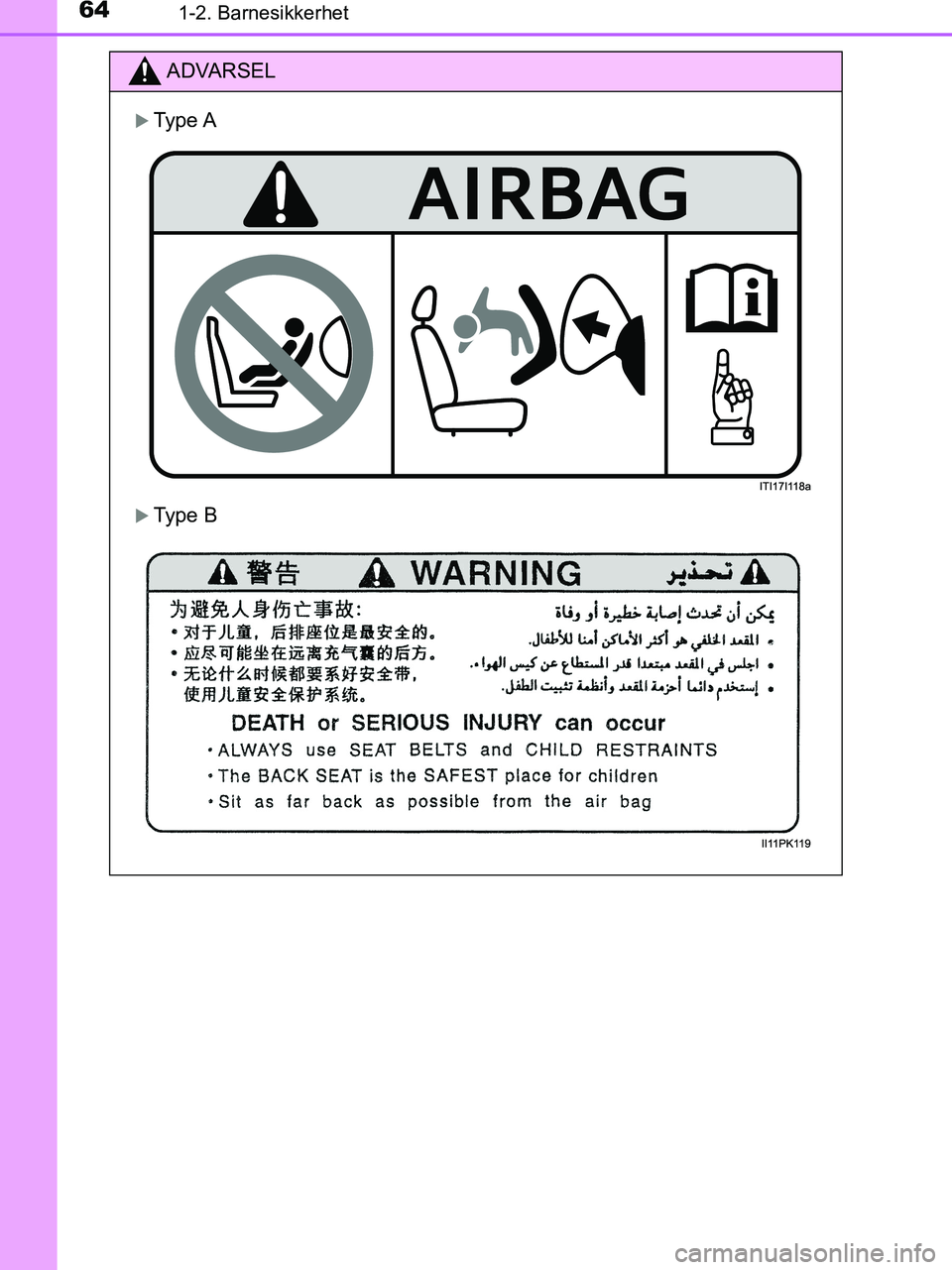

ADVARSEL
Type A
Type B
OM0K375NO.book Page 64 Tuesday, July 10, 2018 4:27 PM

651-2. Barnesikkerhet
1
HILUX_OM_OM0K375NO_(EE)
Sikkerhet

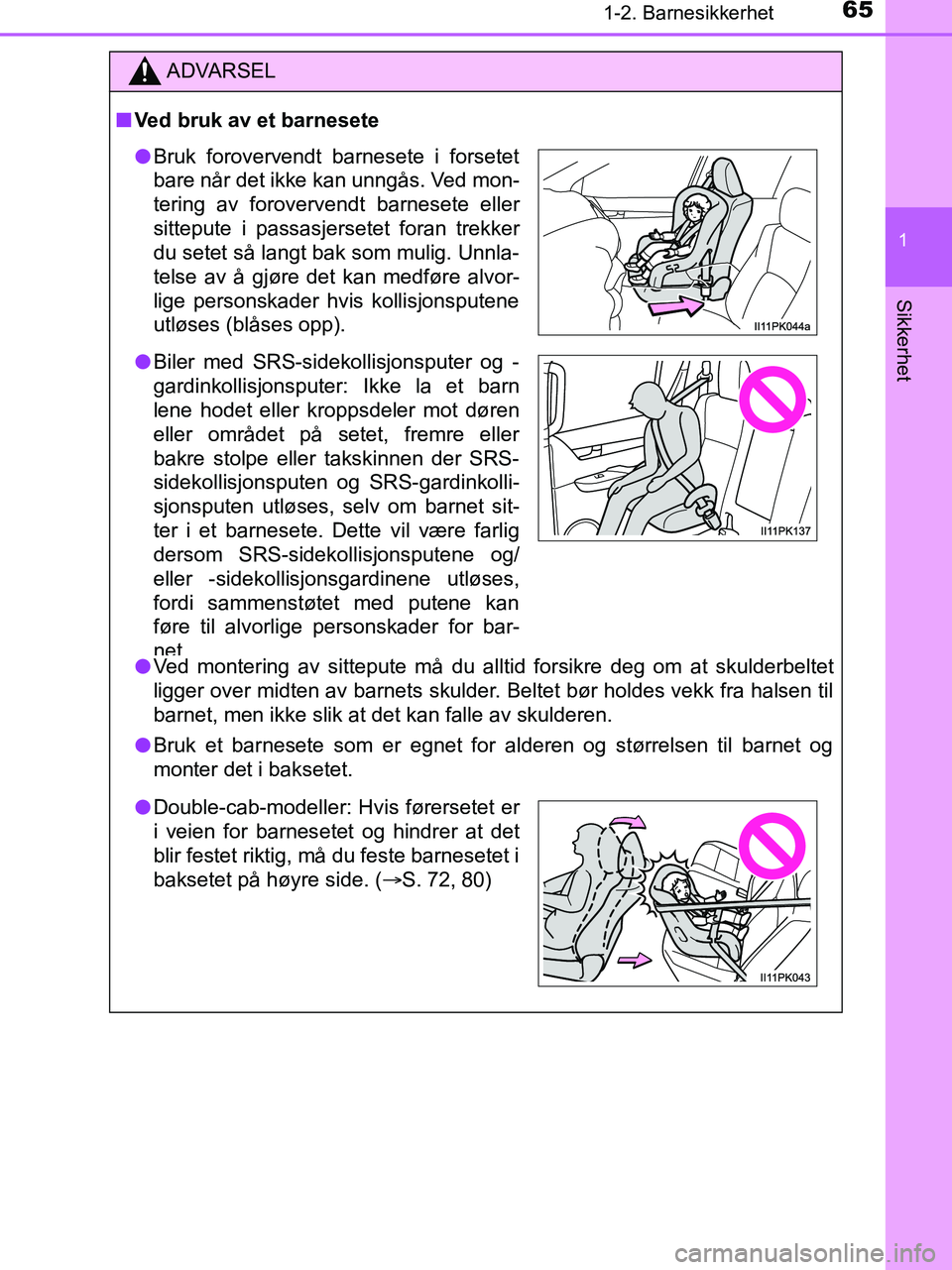

ADVARSEL
n Ved bruk av et barnesete
l Ved montering av sittepute må du alltid forsikre deg om at skulderbeltet
ligger over midten av barnets skulder. Beltet bør holdes vekk fra halsen til
barnet, men ikke slik at det kan falle av skulderen.
l Bruk et barnesete som er egnet for alderen og størrelsen til barnet og
monter det i baksetet.
lBruk forovervendt barnesete i forsetet
bare når det ikke kan unngås. Ved mon-
tering av forovervendt barnesete eller
sittepute i passasjersetet foran trekker
du setet så langt bak som mulig. Unnla-
telse av å gjøre det kan medføre alvor-
lige personskader hvis kollisjonsputene
utløses (blåses opp).
l Biler med SRS-sidekollisjonsputer og -
gardinkollisjonsputer: Ikke la et barn
lene hodet eller kroppsdeler mot døren
eller området på setet, fremre eller
bakre stolpe eller takskinnen der SRS-
sidekollisjonsputen og SRS-gardinkolli-
sjonsputen utløses, selv om barnet sit-
ter i et barnesete. Dette vil være farlig
dersom SRS-sidekollisjonsputene og/
eller -sidekollisjonsgardinene utløses,
fordi sammenstøtet med putene kan
føre til alvorlige personskader for bar-
net
lDouble-cab-modeller: Hvis førersetet er
i veien for barnesetet og hindrer at det
blir festet riktig, må du feste barnesetet i
baksetet på høyre side. ( S. 72, 80)
OM0K375NO.book Page 65 Tuesday, July 10, 2018 4:27 PM

661-2. Barnesikkerhet
HILUX_OM_OM0K375NO_(EE)

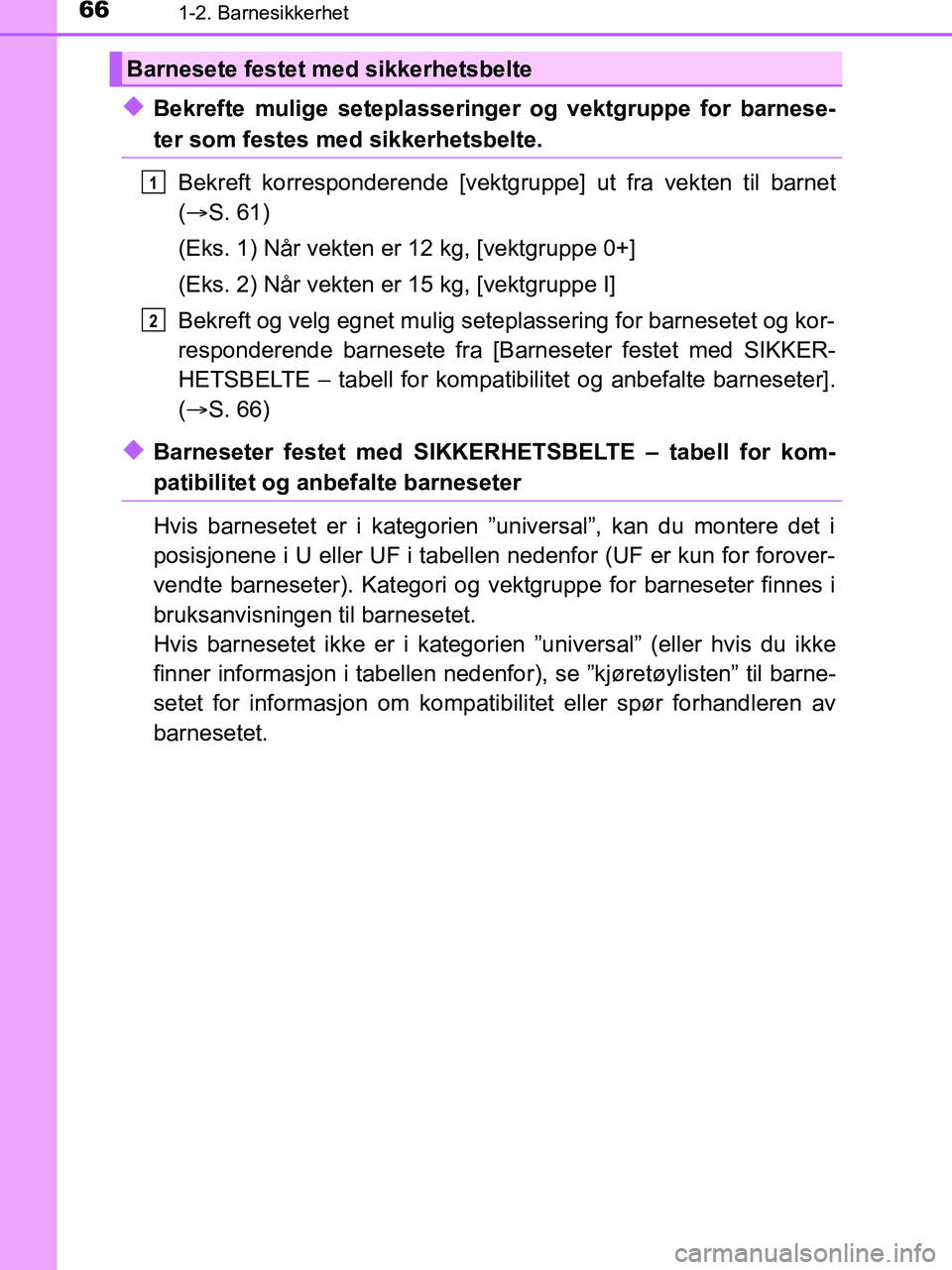

uBekrefte mulige seteplasseringer og vektgruppe for barnese-
ter som festes med sikkerhetsbelte.Bekreft korresponderende [vektgru ppe] ut fra vekten til barnet
(  S. 61)
(Eks. 1) Når vekten er 12 kg, [vektgruppe 0+]
(Eks. 2) Når vekten er 15 kg, [vektgruppe I]
Bekreft og velg egnet mulig seteplassering for barnesetet og kor-
responderende barnesete fra [Barneseter festet med SIKKER-
HETSBELTE – tabell for kompatibilitet og anbefalte barneseter].
(  S. 66)
uBarneseter festet med SIKKERHETSBELTE – tabell for kom-
patibilitet og anbefalte barneseter
Hvis barnesetet er i kategorien ”universal”, kan du montere det i
posisjonene i U eller UF i tabellen nedenfor (UF er kun for forover-
vendte barneseter). Kategori og vektgruppe for barneseter finnes i
bruksanvisningen til barnesetet.
Hvis barnesetet ikke er i kategorien ”universal” (eller hvis du ikke
finner informasjon i tabellen nedenfor ), se ”kjøretøylisten” til barne-
setet for informasjon om kompatib ilitet eller spør forhandleren av
barnesetet.
Barnesete festet med sikkerhetsbelte
1
2
OM0K375NO.book Page 66 Tuesday, July 10, 2018 4:27 PM

671-2. Barnesikkerhet
1
HILUX_OM_OM0K375NO_(EE)
Sikkerhet

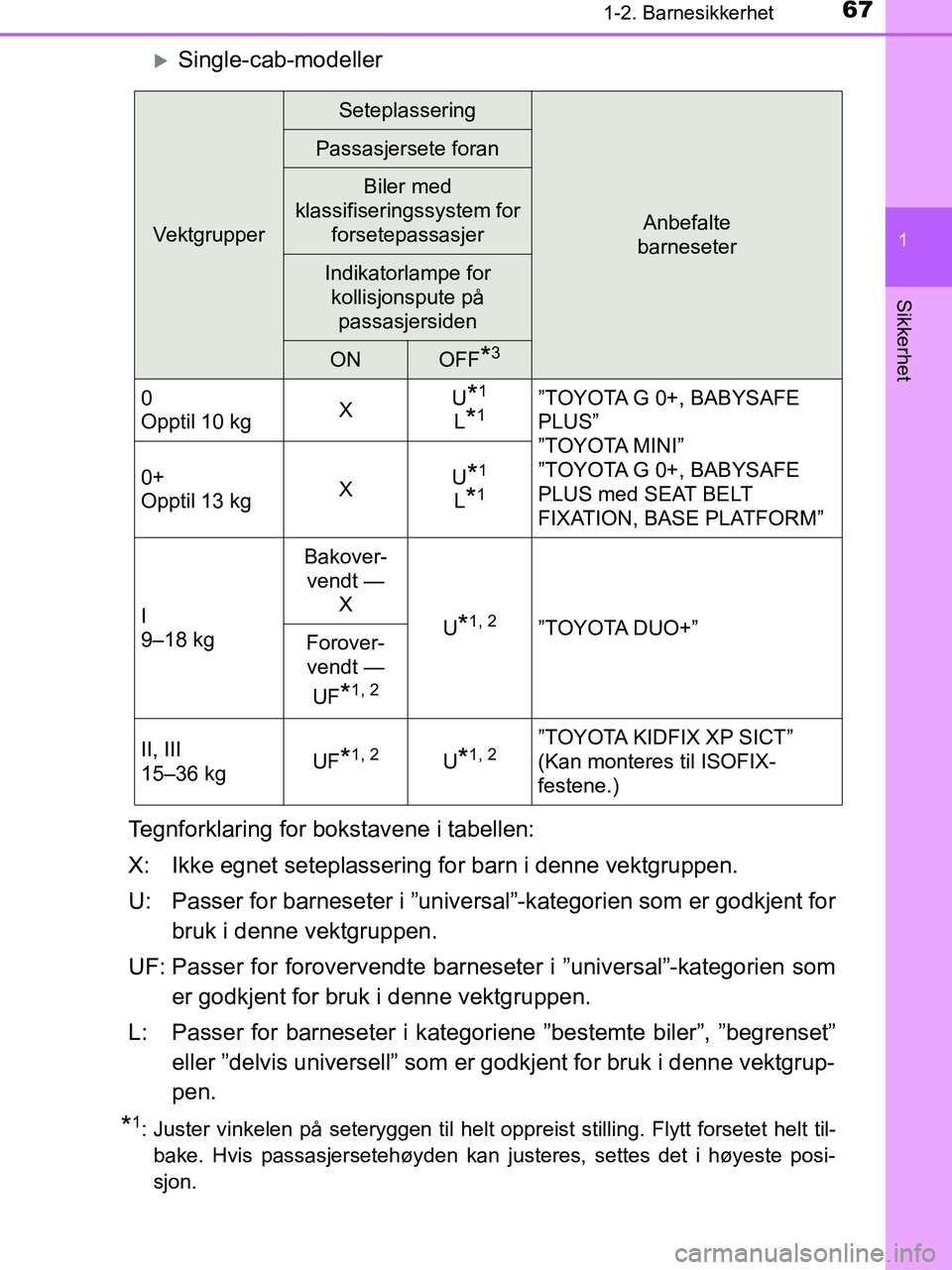

Single-cab-modeller
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet seteplassering for barn i denne vektgruppen.
U: Passer for barneseter i ”universal”-kategorien som er godkjent for bruk i denne vektgruppen.
UF: Passer for forovervendte barneseter i ”universal”-kategorien som er godkjent for bruk i denne vektgruppen.
L: Passer for barneseter i kategoriene ”bestemte biler”, ”begrenset” eller ”delvis universell” som er godkjent for bruk i denne vektgrup-
pen.
*1: Juster vinkelen på seteryggen til helt oppreist stilling. Flytt forsetet helt til-bake. Hvis passasjersetehøyden kan justeres, settes det i høyeste posi-
sjon.
Vektgrupper
Seteplassering
Anbefalte
barneseter
Passasjersete foran
Biler med
klassifiseringssystem for forsetepassasjer
Indikatorlampe for kollisjonspute på
passasjersiden
ONOFF*3
0
Opptil 10 kg XU*1
L*1”TOYOTA G 0+, BABYSAFE
PLUS”
”TOYOTA MINI”
”TOYOTA G 0+, BABYSAFE
PLUS med SEAT BELT
FIXATION, BASE PLATFORM”
0+
Opptil 13 kg
XU
*1
L*1
I
9–18 kg Bakover-
vendt — X U*1, 2”TOYOTA DUO+”
Forover-
vendt —
UF
*1, 2
II, III
15–36 kg UF*1, 2U*1, 2”TOYOTA KIDFIX XP SICT”
(Kan monteres til ISOFIX-
festene.)
OM0K375NO.book Page 67 Tuesday, July 10, 2018 4:27 PM

681-2. Barnesikkerhet
HILUX_OM_OM0K375NO_(EE)
*2: Hvis hodestøtten er i veien for barnesetet og den kan fjernes, fjerner du
hodestøtten. Hvis ikke, settes hodestøtten i øvre posisjon.
*3: Når det er uunngåelig å montere et bakovervendt barnesete i forsetet, kan et barnesete monteres hvis PASSENGER AIRBAG OFF-indikatorlampen lyser.

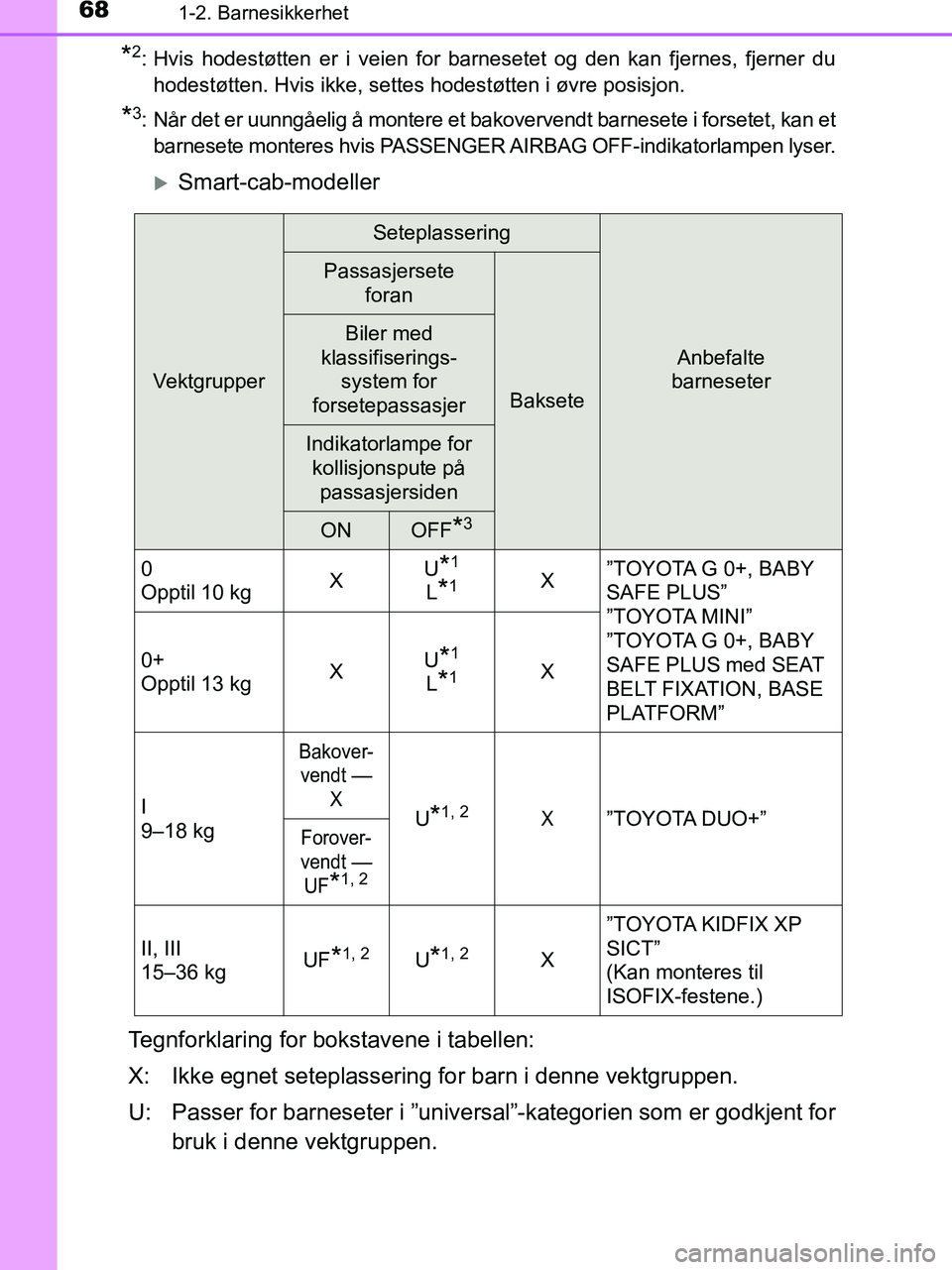

Smart-cab-modeller
Tegnforklaring for bokstavene i tabellen:
X: Ikke egnet seteplassering for barn i denne vektgruppen.
U: Passer for barneseter i ”universal”-kategorien som er godkjent for bruk i denne vektgruppen.
Vektgrupper
Seteplassering
Anbefalte
barneseter
Passasjersete
foran
Baksete
Biler med
klassifiserings- system for
forsetepassasjer
Indikatorlampe for kollisjonspute på
passasjersiden
ONOFF*3
0
Opptil 10 kg XU*1
L*1X”TOYOTA G 0+, BABY
SAFE PLUS”
”TOYOTA MINI”
”TOYOTA G 0+, BABY
SAFE PLUS med SEAT
BELT FIXATION, BASE
PLATFORM”
0+
Opptil 13 kg
X
U
*1
L*1X
I
9–18 kg
Bakover- vendt
—
X
U*1, 2X”TOYOTA DUO+”Forover-
vendt
—
UF
*1, 2
II, III
15–36 kg UF*1, 2U*1, 2X”TOYOTA KIDFIX XP
SICT”
(Kan monteres til
ISOFIX-festene.)
OM0K375NO.book Page 68 Tuesday, July 10, 2018 4:27 PM

691-2. Barnesikkerhet
1
HILUX_OM_OM0K375NO_(EE)
Sikkerhet

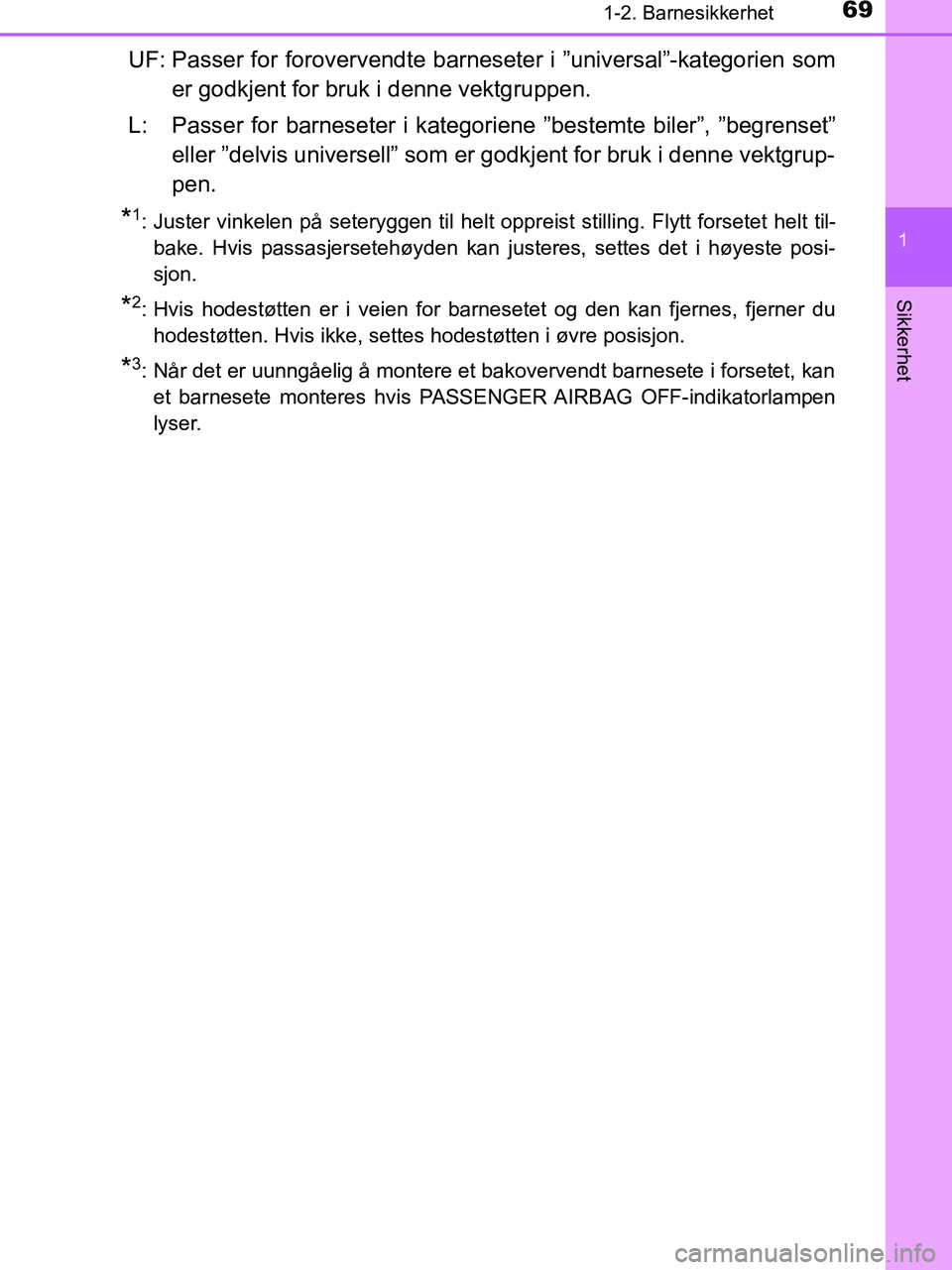

UF: Passer for forovervendte barneseter i ”universal”-kategorien somer godkjent for bruk i denne vektgruppen.
L: Passer for barneseter i kategoriene ”bestemte biler”, ”begrenset” eller ”delvis universell” som er godkjent for bruk i denne vektgrup-
pen.
*1: Juster vinkelen på seteryggen til helt oppreist stilling. Flytt forsetet helt til-bake. Hvis passasjersetehøyden kan justeres, settes det i høyeste posi-
sjon.
*2: Hvis hodestøtten er i veien for bar nesetet og den kan fjernes, fjerner du
hodestøtten. Hvis ikke, settes hodestøtten i øvre posisjon.
*3: Når det er uunngåelig å montere et bakovervendt barnesete i forsetet, kan et barnesete monteres hvis PASS ENGER AIRBAG OFF-indikatorlampen
lyser.
OM0K375NO.book Page 69 Tuesday, July 10, 2018 4:27 PM
