TOYOTA HILUX 2018 Manuale duso (in Italian)

6518-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)
8
Se si verifica un problema

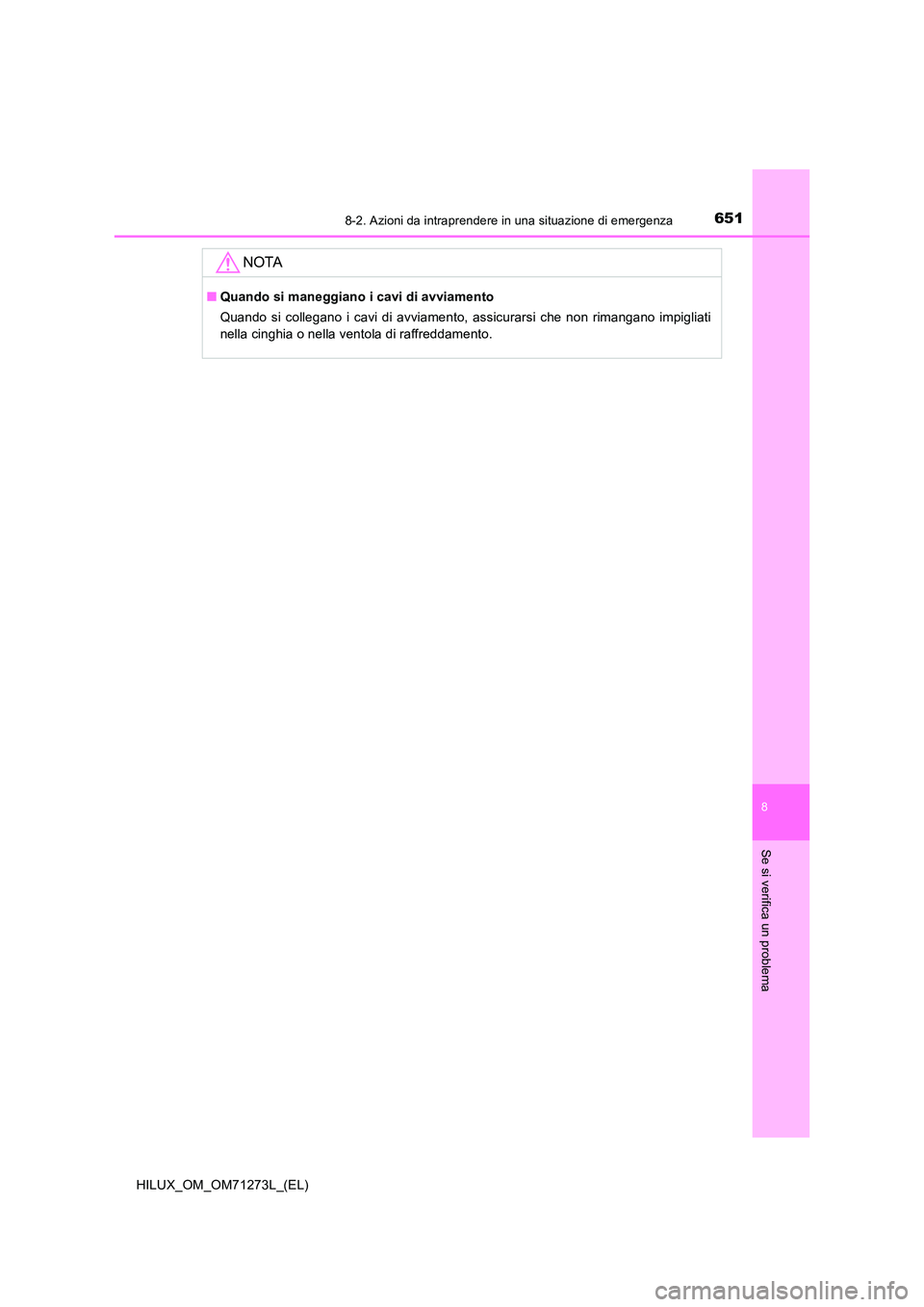

NOTA
■Quando si maneggiano i cavi di avviamento
Quando si collegano i cavi di avviamento, assicurarsi che non rimangano impigliati
nella cinghia o nella ventola di raffreddamento.

6528-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)

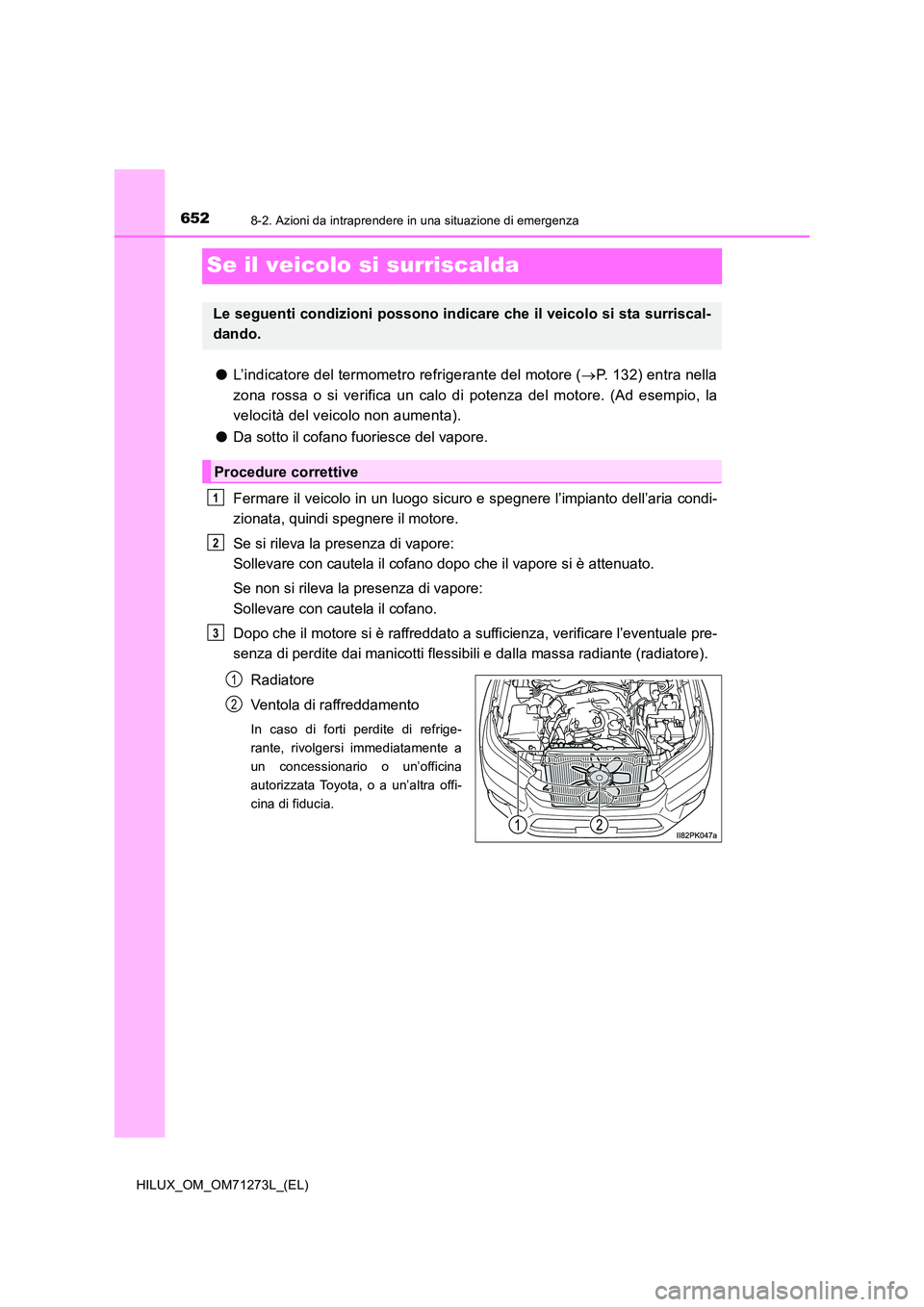

Se il veicolo si surriscalda
●L’indicatore del termometro refrigerante del motore (P. 132) entra nella
zona rossa o si verifica un calo di potenza del motore. (Ad esempio, la
velocità del veicolo non aumenta).
● Da sotto il cofano fuoriesce del vapore.
Fermare il veicolo in un luogo sicuro e spegnere l’impianto dell’aria condi-
zionata, quindi spegnere il motore.
Se si rileva la presenza di vapore:
Sollevare con cautela il cofano dopo che il vapore si è attenuato.
Se non si rileva la presenza di vapore:
Sollevare con cautela il cofano.
Dopo che il motore si è raffreddato a sufficienza, verificare l’eventuale pre-
senza di perdite dai manicotti flessibili e dalla massa radiante (radiatore).
Radiatore
Ventola di raffreddamento
In caso di forti perdite di refrige-
rante, rivolgersi immediatamente a
un concessionario o un’officina
autorizzata Toyota, o a un’altra offi-
cina di fiducia.
Le seguenti condizioni possono indicar e che il veicolo si sta surriscal-
dando.
Procedure correttive
1
2
3
1
2

6538-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)
8
Se si verifica un problema

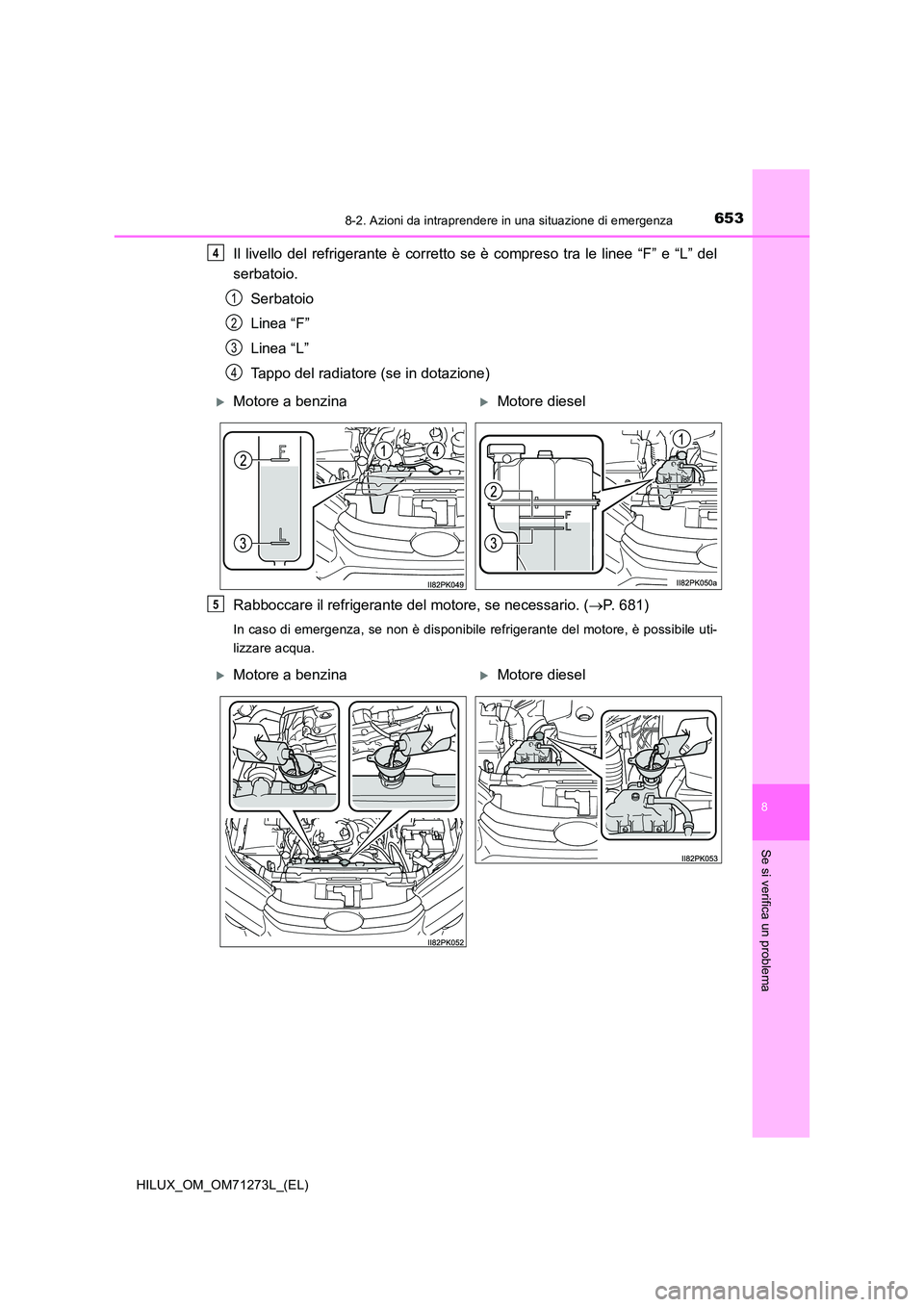

Il livello del refrigerante è corretto se è compreso tra le linee “F” e “L” del
serbatoio.
Serbatoio
Linea “F”
Linea “L”
Tappo del radiatore (se in dotazione)
Rabboccare il refrigerante del motore, se necessario. ( P. 681)
In caso di emergenza, se non è disponibile refrigerante del motore, è possibile uti-
lizzare acqua.
4
1
2
3
4
Motore a benzinaMotore diesel
5
Motore a benzinaMotore diesel

6548-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)

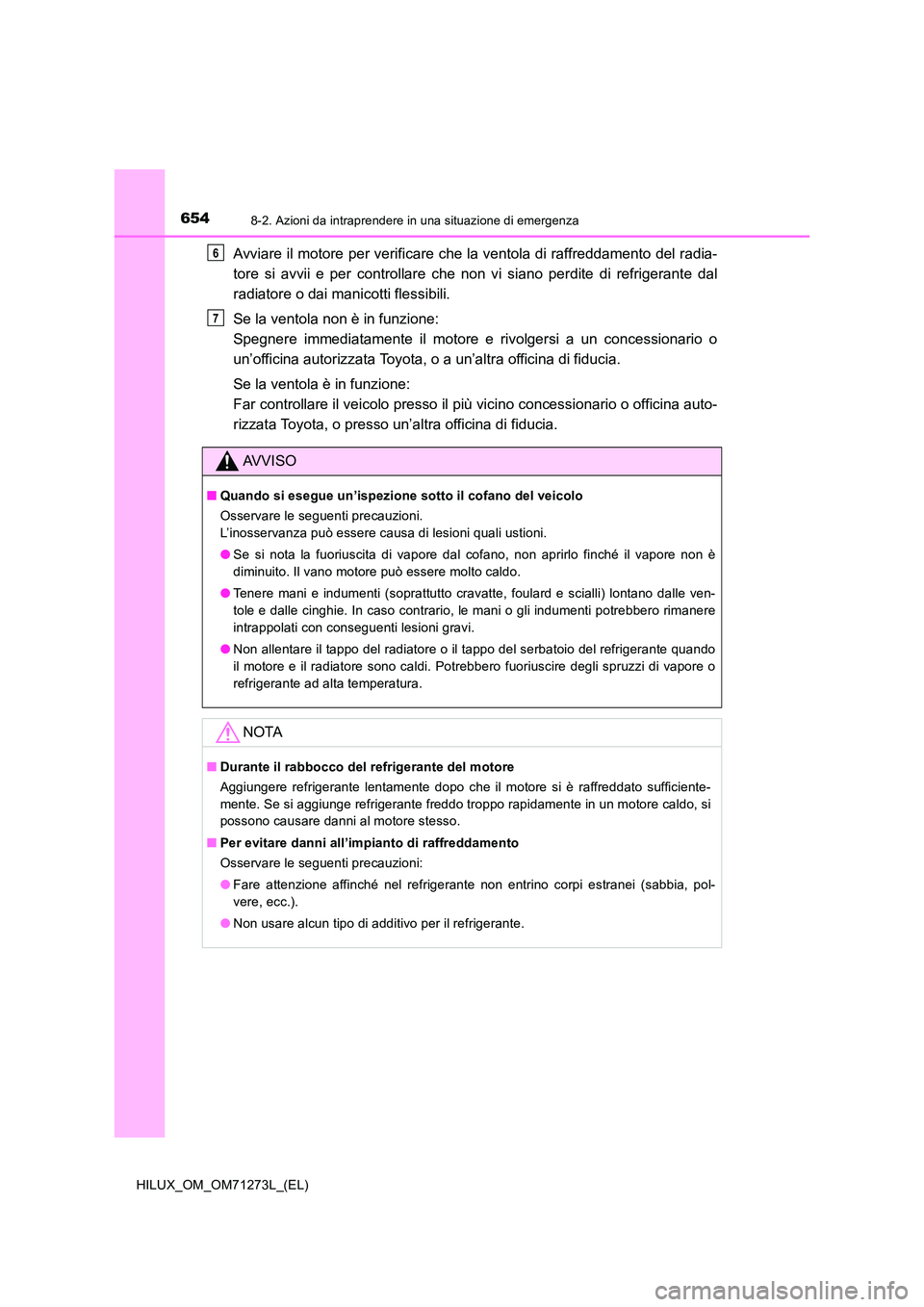

Avviare il motore per verificare che la ventola di raffreddamento del radia-
tore si avvii e per controllare che non vi siano perdite di refrigerante dal
radiatore o dai manicotti flessibili.
Se la ventola non è in funzione:
Spegnere immediatamente il motore e rivolgersi a un concessionario o
un’officina autorizzata Toyota, o a un’altra officina di fiducia.
Se la ventola è in funzione:
Far controllare il veicolo presso il più vicino concessionario o officina auto-
rizzata Toyota, o presso un’altra officina di fiducia.
AVVISO
■ Quando si esegue un’ispezione sotto il cofano del veicolo
Osservare le seguenti precauzioni.
L’inosservanza può essere causa di lesioni quali ustioni.
● Se si nota la fuoriuscita di vapore dal cofano, non aprirlo finché il vapore non è
diminuito. Il vano motore può essere molto caldo.
● Tenere mani e indumenti (soprattutto cravatte, foulard e scialli) lontano dalle ven-
tole e dalle cinghie. In caso contrario, le mani o gli indumenti potrebbero rimanere
intrappolati con conseguenti lesioni gravi.
● Non allentare il tappo del radiatore o il tappo del serbatoio del refrigerante quando
il motore e il radiatore sono caldi. Potrebbero fuoriuscire degli spruzzi di vapore o
refrigerante ad alta temperatura.
NOTA
■ Durante il rabbocco del refrigerante del motore
Aggiungere refrigerante lentamente dopo che il motore si è raffreddato sufficiente-
mente. Se si aggiunge refrigerante freddo troppo rapidamente in un motore caldo, si
possono causare danni al motore stesso.
■ Per evitare danni all’impianto di raffreddamento
Osservare le seguenti precauzioni:
● Fare attenzione affinché nel refrigerante non entrino corpi estranei (sabbia, pol-
vere, ecc.).
● Non usare alcun tipo di additivo per il refrigerante.
6
7

6558-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)
8
Se si verifica un problema

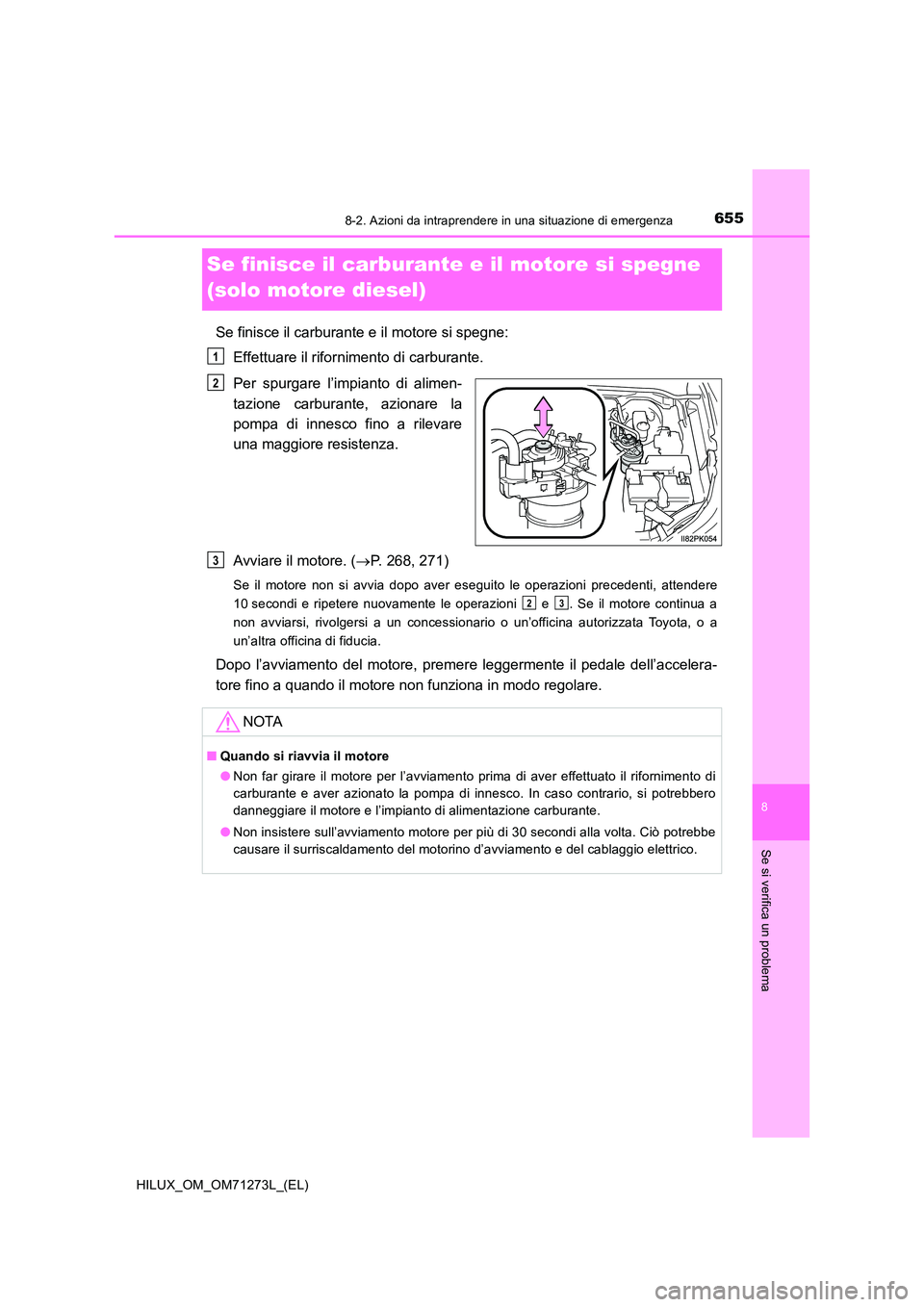

Se finisce il carburante e il motore si spegne
(solo motore diesel)
Se finisce il carburante e il motore si spegne:
Effettuare il rifornimento di carburante.
Per spurgare l’impianto di alimen-
tazione carburante, azionare la
pompa di innesco fino a rilevare
una maggiore resistenza.
Avviare il motore. ( P. 268, 271)
Se il motore non si avvia dopo aver eseguito le operazioni precedenti, attendere
10 secondi e ripetere nuovamente le operazioni e . Se il motore continua a
non avviarsi, rivolgersi a un concessionario o un’officina autorizzata Toyota, o a
un’altra officina di fiducia.
Dopo l’avviamento del motore, premer e leggermente il pedale dell’accelera-
tore fino a quando il motore non funziona in modo regolare.
1
2
NOTA
■ Quando si riavvia il motore
● Non far girare il motore per l’avviamento prima di aver effettuato il rifornimento di
carburante e aver azionato la pompa di innesco. In caso contrario, si potrebbero
danneggiare il motore e l’impianto di alimentazione carburante.
● Non insistere sull’avviamento motore per più di 30 secondi alla volta. Ciò potrebbe
causare il surriscaldamento del motorino d’avviamento e del cablaggio elettrico.
3
23

6568-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)

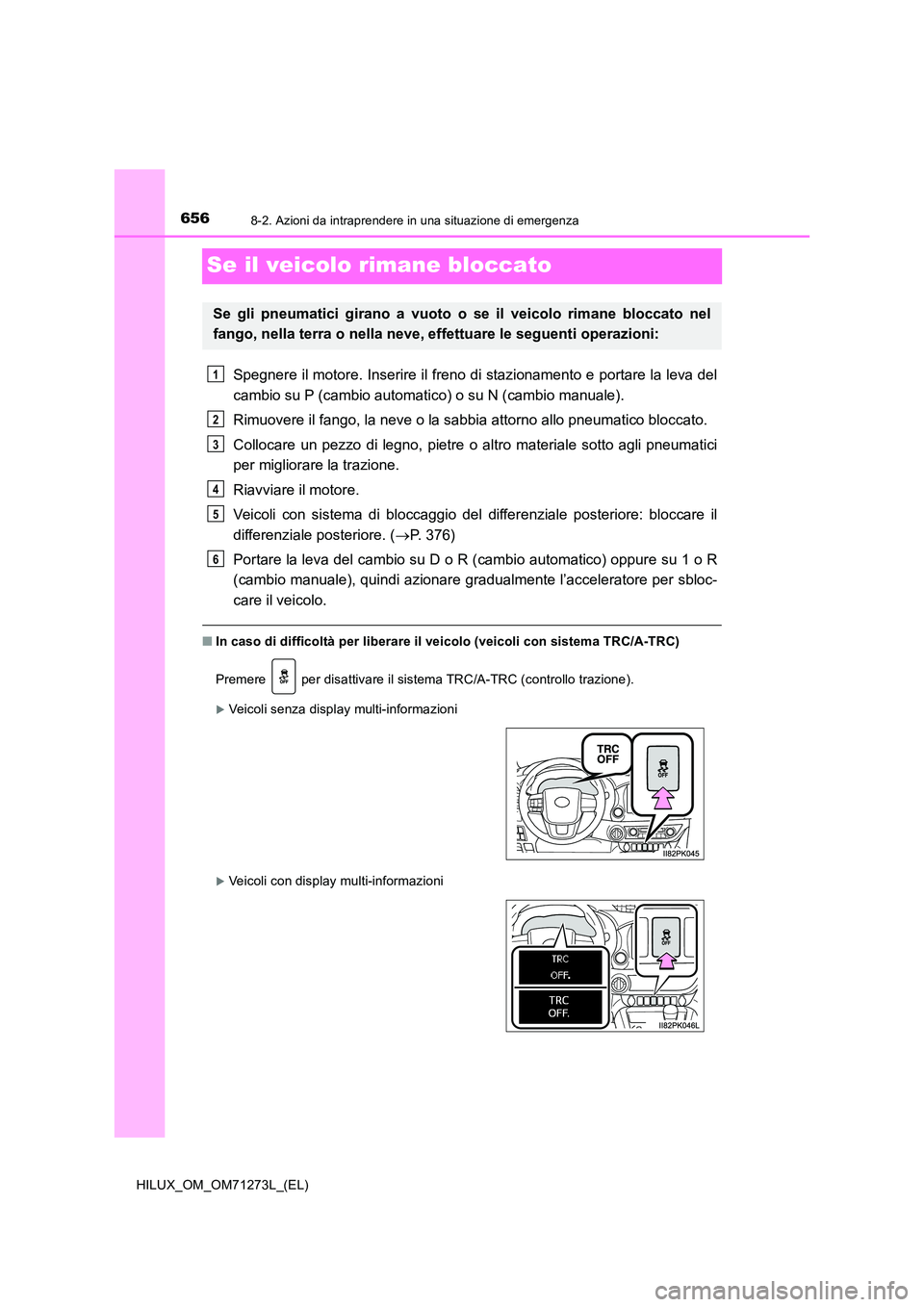

Se il veicolo rimane bloccato
Spegnere il motore. Inserire il freno di stazionamento e portare la leva del
cambio su P (cambio automatico) o su N (cambio manuale).
Rimuovere il fango, la neve o la sabbia attorno allo pneumatico bloccato.
Collocare un pezzo di legno, pietre o altro materiale sotto agli pneumatici
per migliorare la trazione.
Riavviare il motore.
Veicoli con sistema di bloccaggio del differenziale posteriore: bloccare il
differenziale posteriore. ( P. 376)
Portare la leva del cambio su D o R (cambio automatico) oppure su 1 o R
(cambio manuale), quindi azionare gradual mente l’acceleratore per sbloc-
care il veicolo.
■ In caso di difficoltà per liberare il veicolo (veicoli con sistema TRC/A-TRC)
Premere per disattivare il sistema TRC/A-TRC (controllo trazione).
Veicoli senza display multi-informazioni
Veicoli con display multi-informazioni
Se gli pneumatici girano a vuoto o se il veicolo rimane bloccato nel
fango, nella terra o nella neve, effettuare le seguenti operazioni:
1
2
3
4
5
6

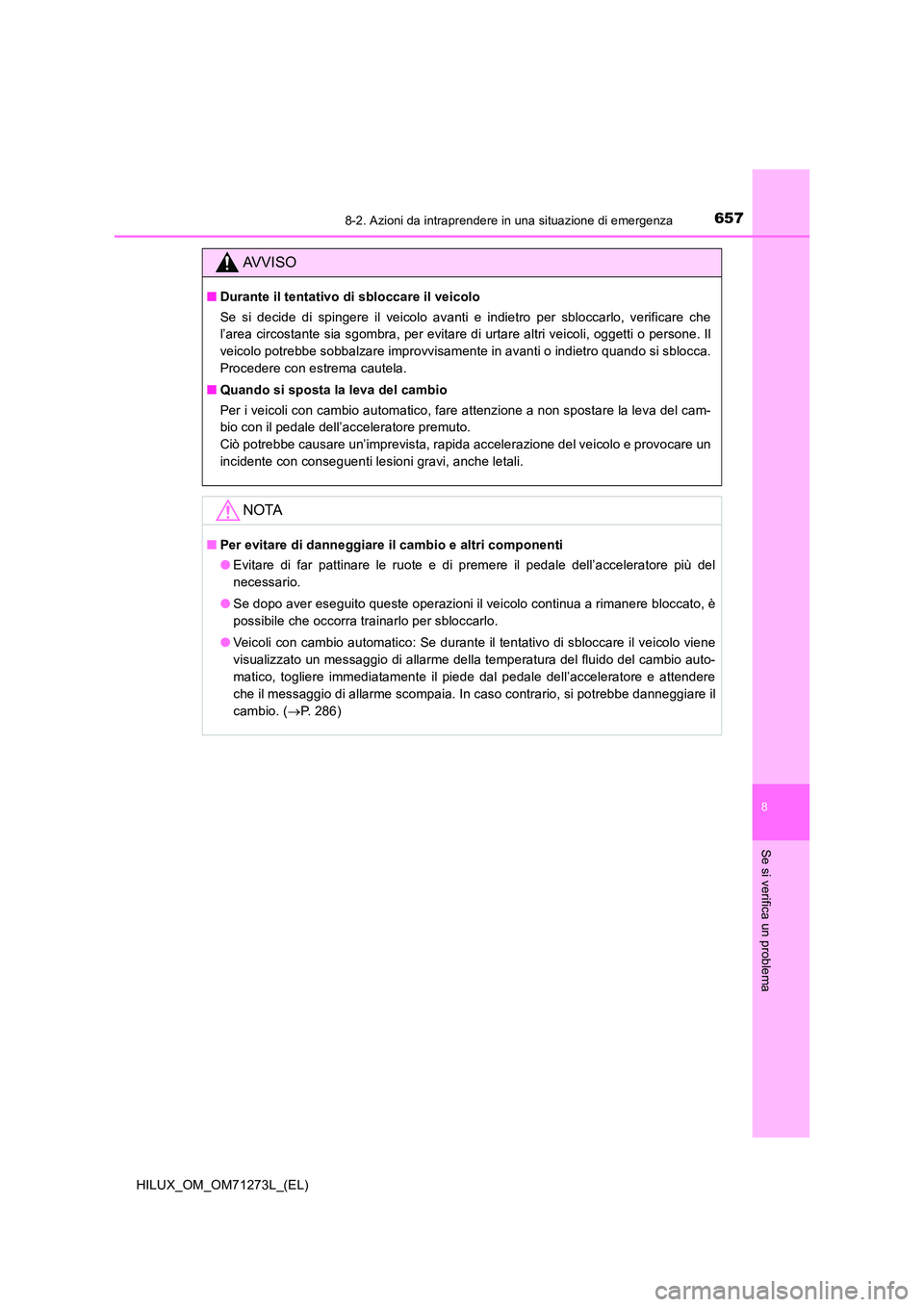

6578-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)
8
Se si verifica un problema
AVVISO
■Durante il tentativo di sbloccare il veicolo
Se si decide di spingere il veicolo avanti e indietro per sbloccarlo, verificare che
l’area circostante sia sgombra, per evitare di urtare altri veicoli, oggetti o persone. Il
veicolo potrebbe sobbalzare improvvisamente in avanti o indietro quando si sblocca.
Procedere con estrema cautela.
■ Quando si sposta la leva del cambio
Per i veicoli con cambio automatico, fare attenzione a non spostare la leva del cam-
bio con il pedale dell’acceleratore premuto.
Ciò potrebbe causare un’imprevista, rapida accelerazione del veicolo e provocare un
incidente con conseguenti lesioni gravi, anche letali.
NOTA
■ Per evitare di danneggiare il cambio e altri componenti
● Evitare di far pattinare le ruote e di premere il pedale dell’acceleratore più del
necessario.
● Se dopo aver eseguito queste operazioni il veicolo continua a rimanere bloccato, è
possibile che occorra trainarlo per sbloccarlo.
● Veicoli con cambio automatico: Se durante il tentativo di sbloccare il veicolo viene
visualizzato un messaggio di allarme della temperatura del fluido del cambio auto-
matico, togliere immediatamente il piede dal pedale dell’acceleratore e attendere
che il messaggio di allarme scompaia. In caso contrario, si potrebbe danneggiare il
cambio. ( P. 286)

6588-2. Azioni da intraprendere in una situazione di emergenza
HILUX_OM_OM71273L_(EL)

659
9Specifiche del veicolo
HILUX_OM_OM71273L_(EL)9-1. Specifiche
Dati relativi alla manutenzione
(livello dell’olio, carburante,
ecc.) ...................................... 660
Informazioni sul carburante ..... 691
9-2. Personalizzazione
Funzioni personalizzabili ......... 694
9-3. Inizializzazione
Elementi da inizializzare.......... 700

6609-1. Specifiche
HILUX_OM_OM71273L_(EL)

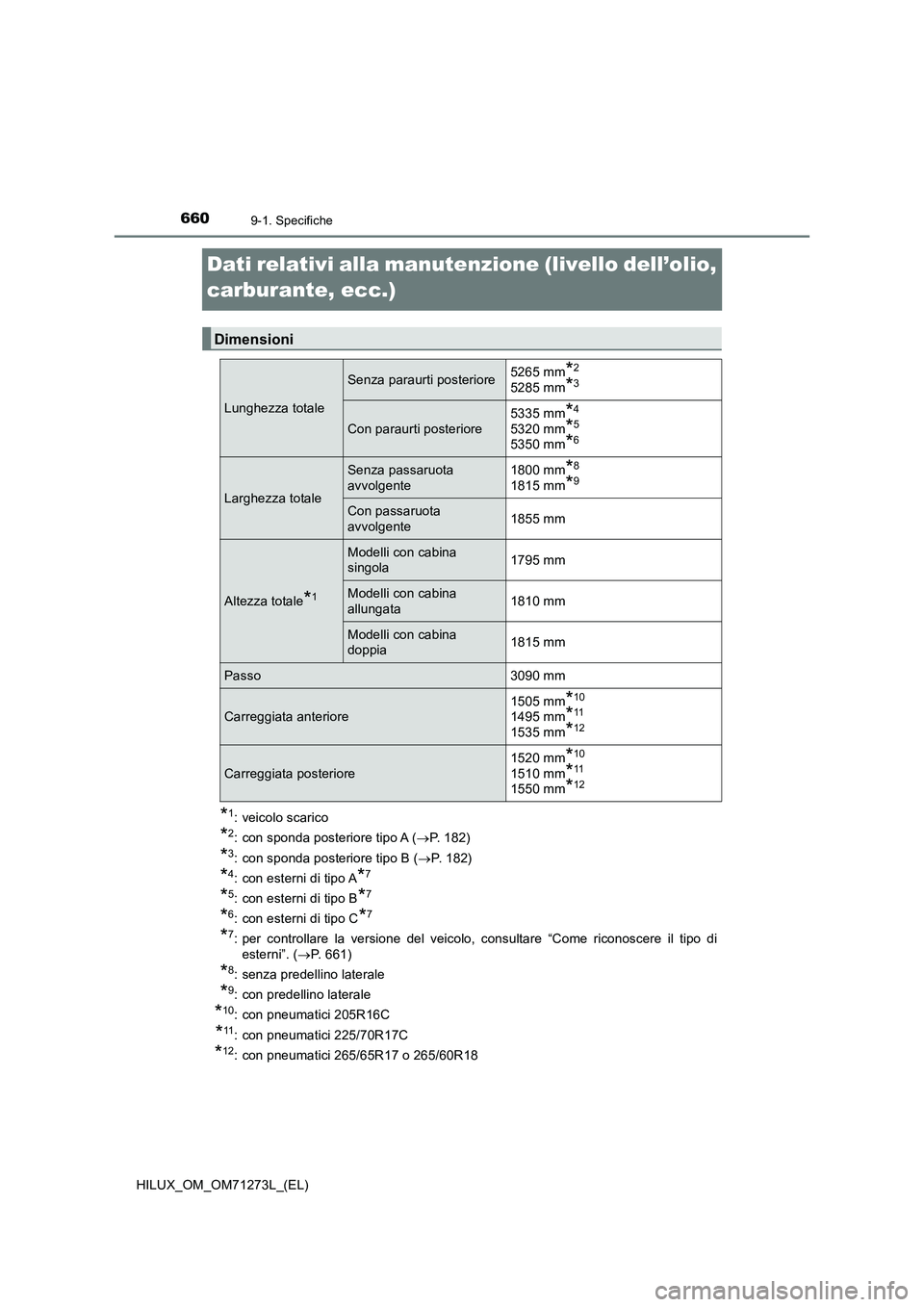

Dati relativi alla manutenzione (livello dell’olio,
carburante, ecc.)
*
1: veicolo scarico
*2: con sponda posteriore tipo A (P. 182)
*3: con sponda posteriore tipo B (P. 1 8 2 )
*4: con esterni di tipo A*7
*5: con esterni di tipo B*7
*6: con esterni di tipo C*7
*7: per controllare la versione del veicolo, consultare “Come riconoscere il tipo di
esterni”. (P. 661)
*8: senza predellino laterale
*9: con predellino laterale
*10: con pneumatici 205R16C
*11: con pneumatici 225/70R17C
*12: con pneumatici 265/65R17 o 265/60R18
Dimensioni
Lunghezza totale
Senza paraurti posteriore5265 mm*2
5285 mm*3
Con paraurti posteriore5335 mm
*4
5320 mm*5
5350 mm*6
Larghezza totale
Senza passaruota
avvolgente1800 mm*8
1815 mm*9
Con passaruota
avvolgente1855 mm
Altezza totale*1
Modelli con cabina
singola1795 mm
Modelli con cabina
allungata1810 mm
Modelli con cabina
doppia1815 mm
Passo 3090 mm
Carreggiata anteriore1505 mm*10
1495 mm*11
1535 mm*12
Carreggiata posteriore1520 mm
*10
1510 mm*11
1550 mm*12
