711-2. Sicurezza per i bambini
1
HILUX_OM_OM71273L_(EL)
Per la sicurezza dei passeggeri e del veicolo

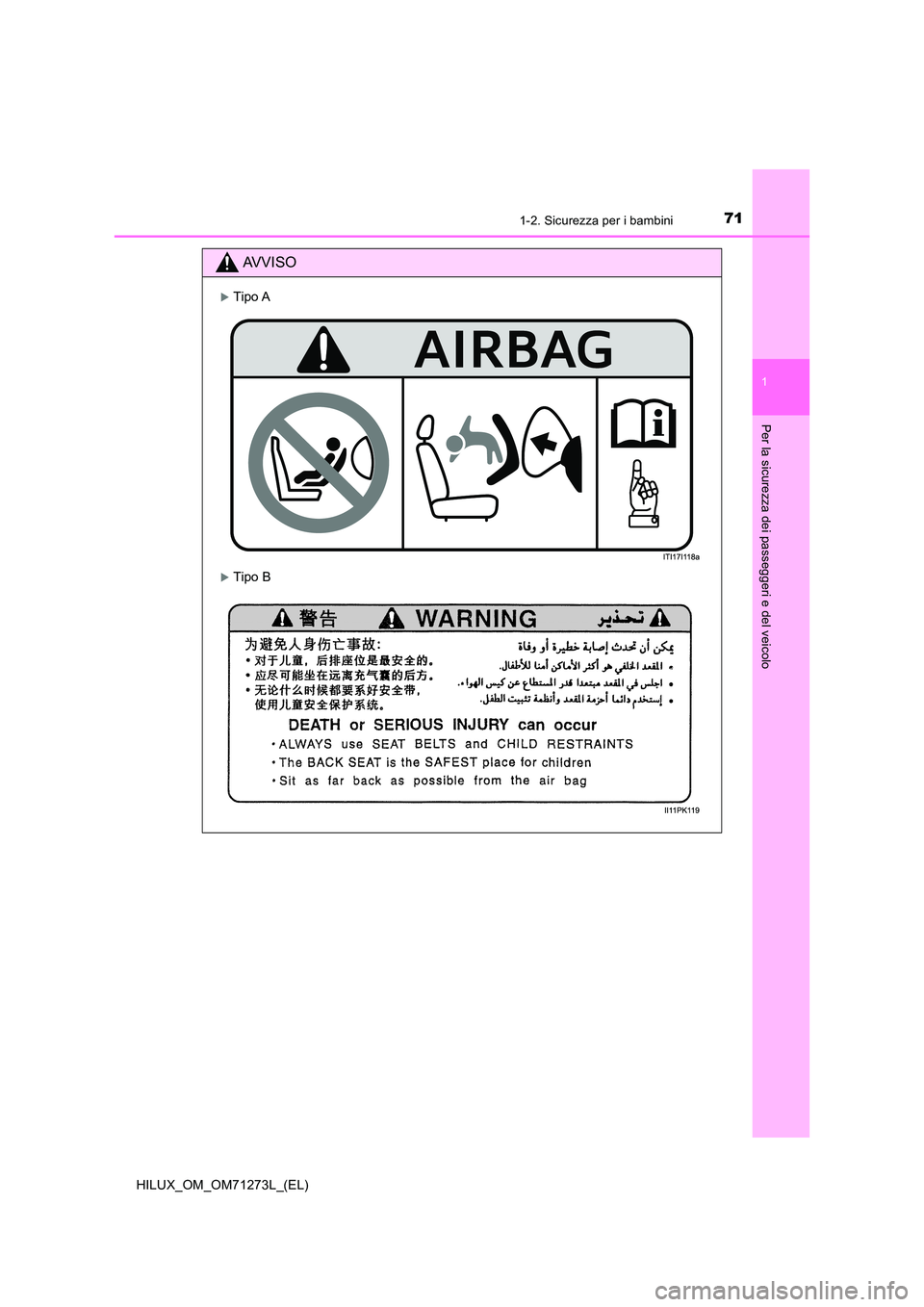

AVVISO
Tipo A
Tipo B

721-2. Sicurezza per i bambini
HILUX_OM_OM71273L_(EL)

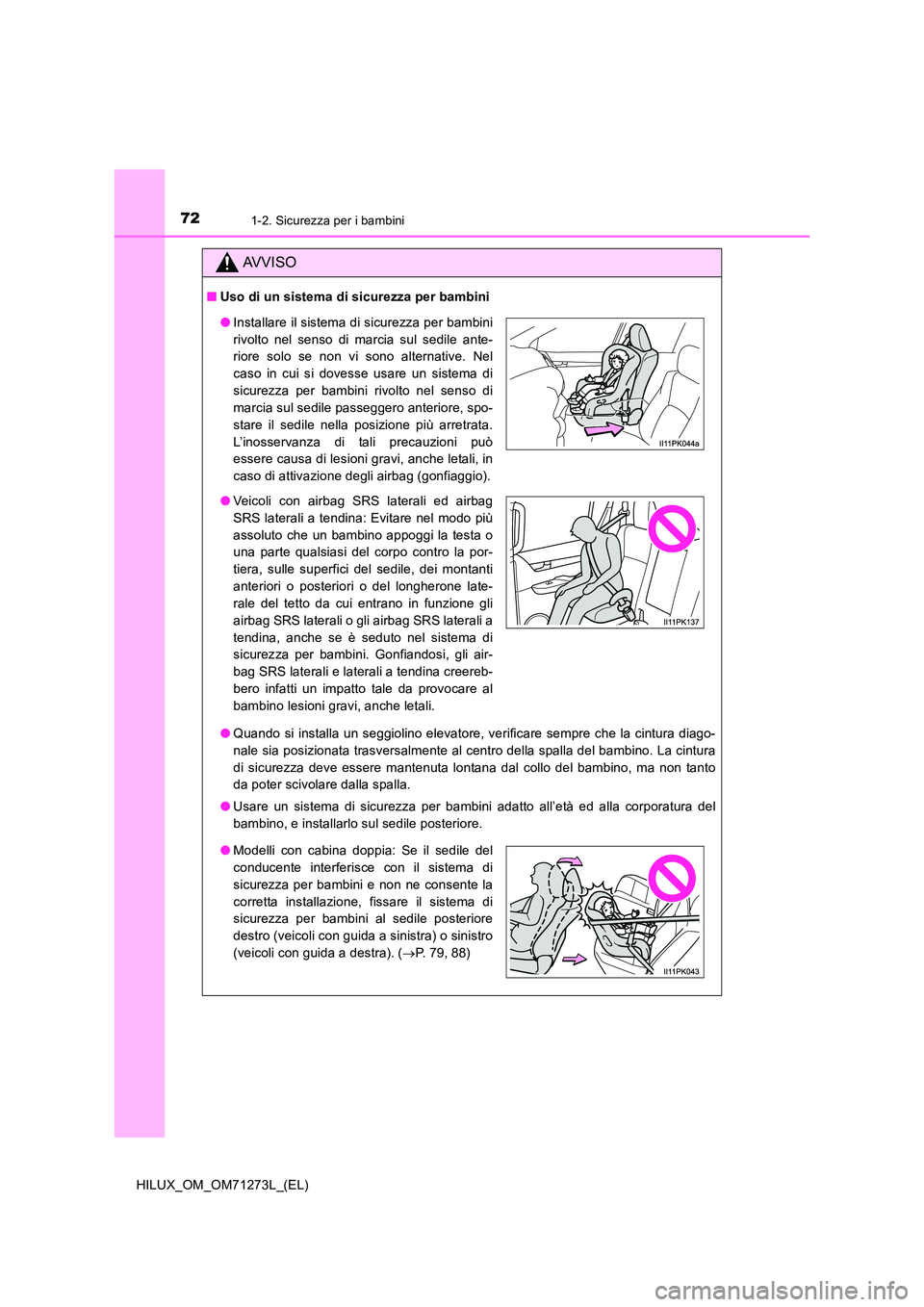

AVVISO
■Uso di un sistema di sicurezza per bambini
● Quando si installa un seggiolino elevatore, verificare sempre che la cintura diago-
nale sia posizionata trasversalmente al centro della spalla del bambino. La cintura
di sicurezza deve essere mantenuta lontana dal collo del bambino, ma non tanto
da poter scivolare dalla spalla.
● Usare un sistema di sicurezza per bambini adatto all’età ed alla corporatura del
bambino, e installarlo sul sedile posteriore.
● Installare il sistema di sicurezza per bambini
rivolto nel senso di marcia sul sedile ante-
riore solo se non vi sono alternative. Nel
caso in cui si dovesse usare un sistema di
sicurezza per bambini rivolto nel senso di
marcia sul sedile passeggero anteriore, spo-
stare il sedile nella posizione più arretrata.
L’inosservanza di tali precauzioni può
essere causa di lesioni gravi, anche letali, in
caso di attivazione degli airbag (gonfiaggio).
● Veicoli con airbag SRS laterali ed airbag
SRS laterali a tendina: Evitare nel modo più
assoluto che un bambino appoggi la testa o
una parte qualsiasi del corpo contro la por-
tiera, sulle superfici del sedile, dei montanti
anteriori o posteriori o del longherone late-
rale del tetto da cui entrano in funzione gli
airbag SRS laterali o gli airbag SRS laterali a
tendina, anche se è seduto nel sistema di
sicurezza per bambini. Gonfiandosi, gli air-
bag SRS laterali e laterali a tendina creereb-
bero infatti un impatto tale da provocare al
bambino lesioni gravi, anche letali.
● Modelli con cabina doppia: Se il sedile del
conducente interferisce con il sistema di
sicurezza per bambini e non ne consente la
corretta installazione, fissare il sistema di
sicurezza per bambini al sedile posteriore
destro (veicoli con guida a sinistra) o sinistro
(veicoli con guida a destra). ( P. 79, 88)

731-2. Sicurezza per i bambini
1
HILUX_OM_OM71273L_(EL)
Per la sicurezza dei passeggeri e del veicolo

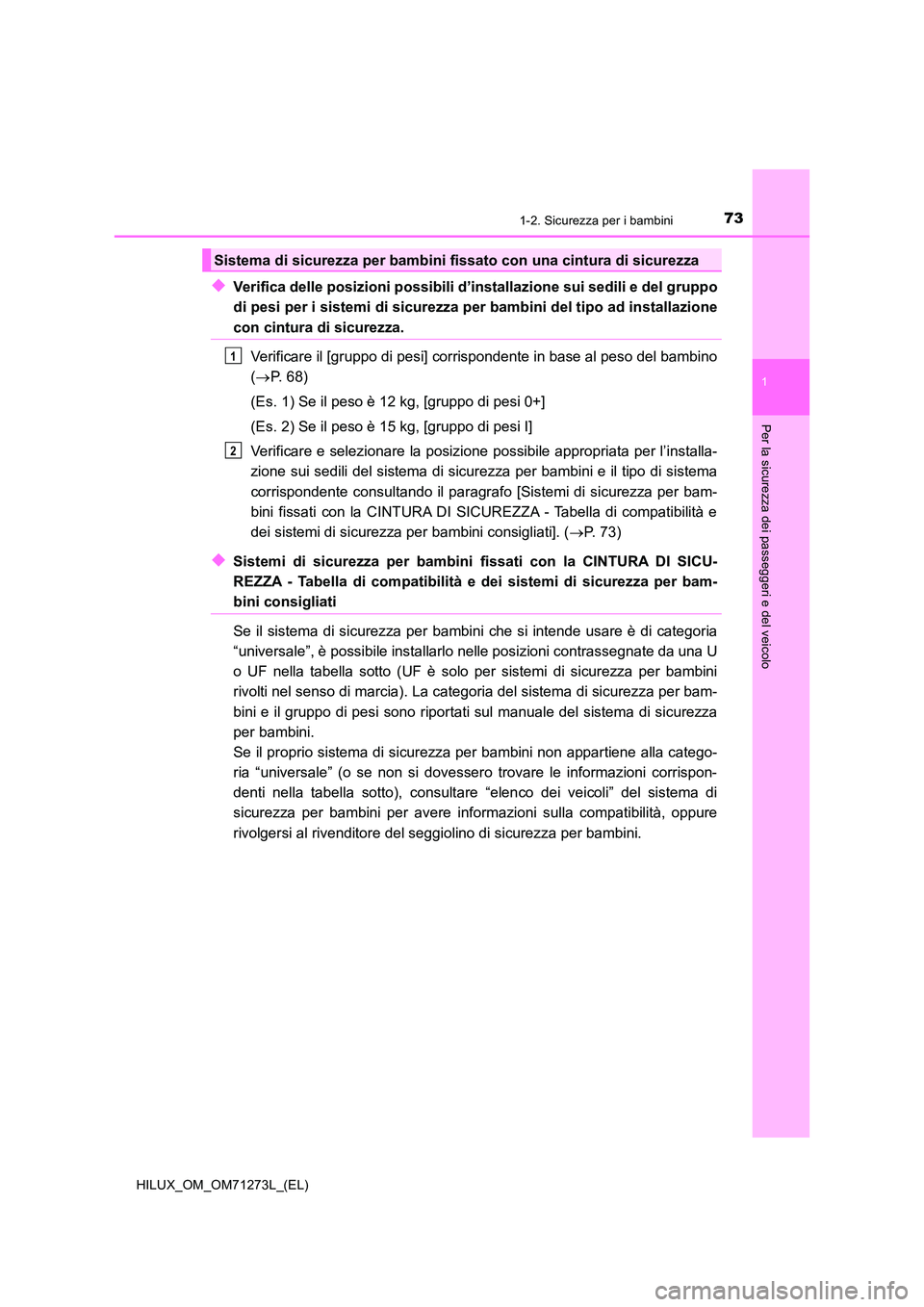

◆Verifica delle posizioni possibili d’installazione sui sedili e del gruppo
di pesi per i sistemi di sicurezza per bambini del tipo ad installazione
con cintura di sicurezza.
Verificare il [gruppo di pesi] corrispondente in base al peso del bambino
( P. 6 8 )
(Es. 1) Se il peso è 12 kg, [gruppo di pesi 0+]
(Es. 2) Se il peso è 15 kg, [gruppo di pesi I]
Verificare e selezionare la posizione possibile appropriata per l’installa-
zione sui sedili del sistema di sicurezza per bambini e il tipo di sistema
corrispondente consultando il paragrafo [Sistemi di sicurezza per bam-
bini fissati con la CINTURA DI SICUREZZA - Tabella di compatibilità e
dei sistemi di sicurezza per bambini consigliati]. ( P. 73)
◆Sistemi di sicurezza per bambini fissati con la CINTURA DI SICU-
REZZA - Tabella di compatibilità e dei sistemi di sicurezza per bam-
bini consigliati
Se il sistema di sicurezza per bambini che si intende usare è di categoria
“universale”, è possibile installarlo nelle posizioni contrassegnate da una U
o UF nella tabella sotto (UF è solo per sistemi di sicurezza per bambini
rivolti nel senso di marcia). La categoria del sistema di sicurezza per bam-
bini e il gruppo di pesi sono riportati sul manuale del sistema di sicurezza
per bambini.
Se il proprio sistema di sicurezza per bambini non appartiene alla catego-
ria “universale” (o se non si dovessero trovare le informazioni corrispon-
denti nella tabella sotto), consultare “elenco dei veicoli” del sistema di
sicurezza per bambini per avere informazioni sulla compatibilità, oppure
rivolgersi al rivenditore del seggiolino di sicurezza per bambini.
Sistema di sicurezza per bambini fissato con una cintura di sicurezza
1
2

741-2. Sicurezza per i bambini
HILUX_OM_OM71273L_(EL)

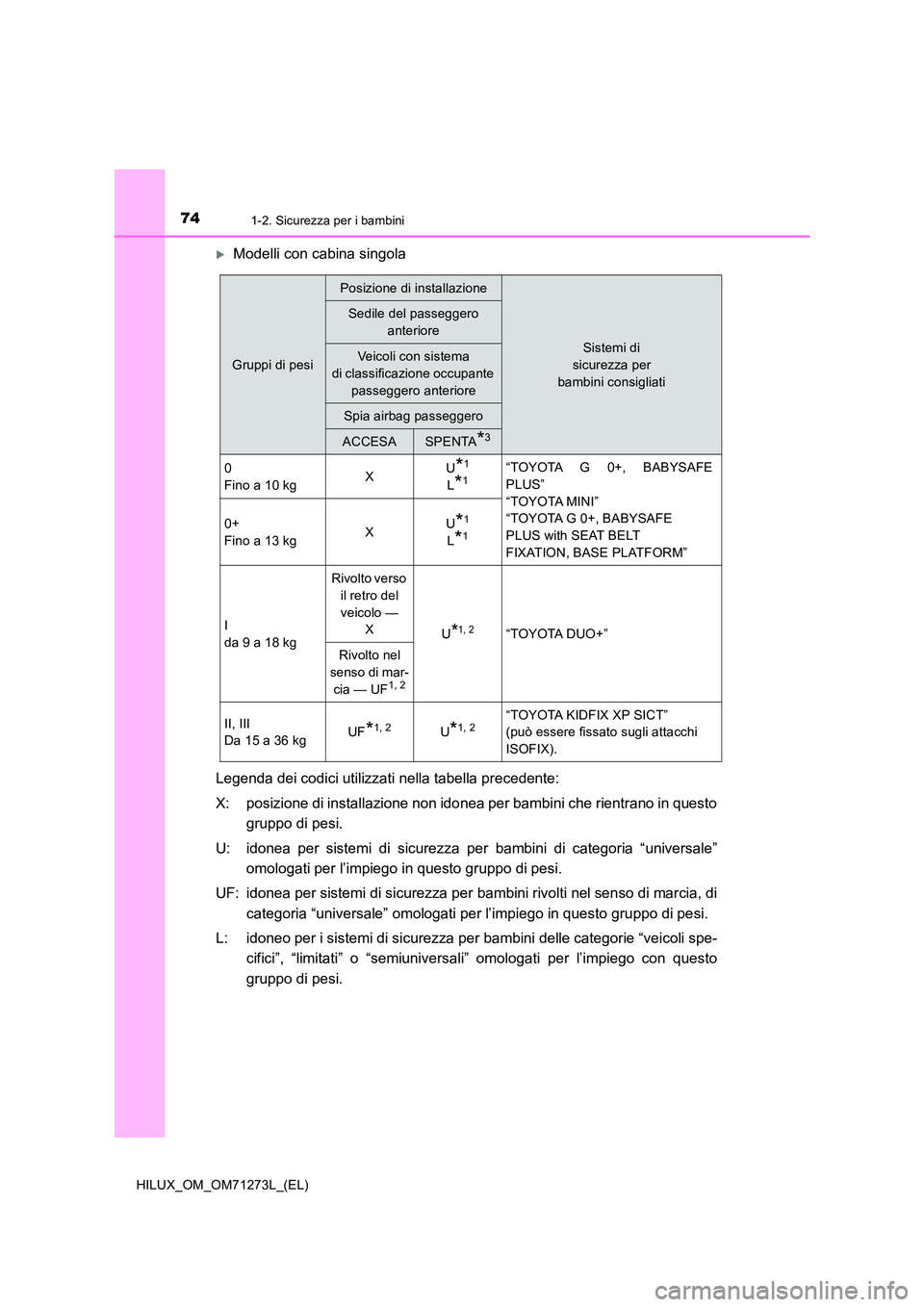

Modelli con cabina singola
Legenda dei codici utilizzati nella tabella precedente:
X: posizione di installazione non idonea per bambini che rientrano in questo
gruppo di pesi.
U: idonea per sistemi di sicurezza per bambini di categoria “universale”
omologati per l’impiego in questo gruppo di pesi.
UF: idonea per sistemi di sicurezza per bambini rivolti nel senso di marcia, di
categoria “universale” omologati per l’impiego in questo gruppo di pesi.
L: idoneo per i sistemi di sicurezza per bambini delle categorie “veicoli spe-
cifici”, “limitati” o “semiunivers ali” omologati per l’impiego con questo
gruppo di pesi.
Gruppi di pesi
Posizione di installazione
Sistemi di
sicurezza per
bambini consigliati
Sedile del passeggero
anteriore
Veicoli con sistema
di classificazione occupante
passeggero anteriore
Spia airbag passeggero
ACCESASPENTA*3
0
Fino a 10 kg XU*1
L*1“TOYOTA G 0+, BABYSAFE
PLUS”
“TOYOTA MINI”
“TOYOTA G 0+, BABYSAFE
PLUS with SEAT BELT
FIXATION, BASE PLATFORM”
0+
Fino a 13 kg XU*1
L*1
I
da 9 a 18 kg
Rivolto verso
il retro del
veicolo —
X U*1, 2“TOYOTA DUO+”
Rivolto nel
senso di mar-
cia — UF1, 2
II, III
Da 15 a 36 kg UF*1, 2U*1, 2“TOYOTA KIDFIX XP SICT”
(può essere fissato sugli attacchi
ISOFIX).

751-2. Sicurezza per i bambini
1
HILUX_OM_OM71273L_(EL)
Per la sicurezza dei passeggeri e del veicolo
*1: regolare l’angolo dello schienale nella posizione più eretta. Spostare il sedile ante-
riore completamente all’indietro. Se è possibile regolare l’altezza del sedile del pas-
seggero, spostarlo nella posizione più sollevata.
*2: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere
rimosso, procedere in tal senso. Altrimenti, portare il poggiatesta nella posizione più
elevata.
*3: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la spia PASSENGER AIRBAG OFF.

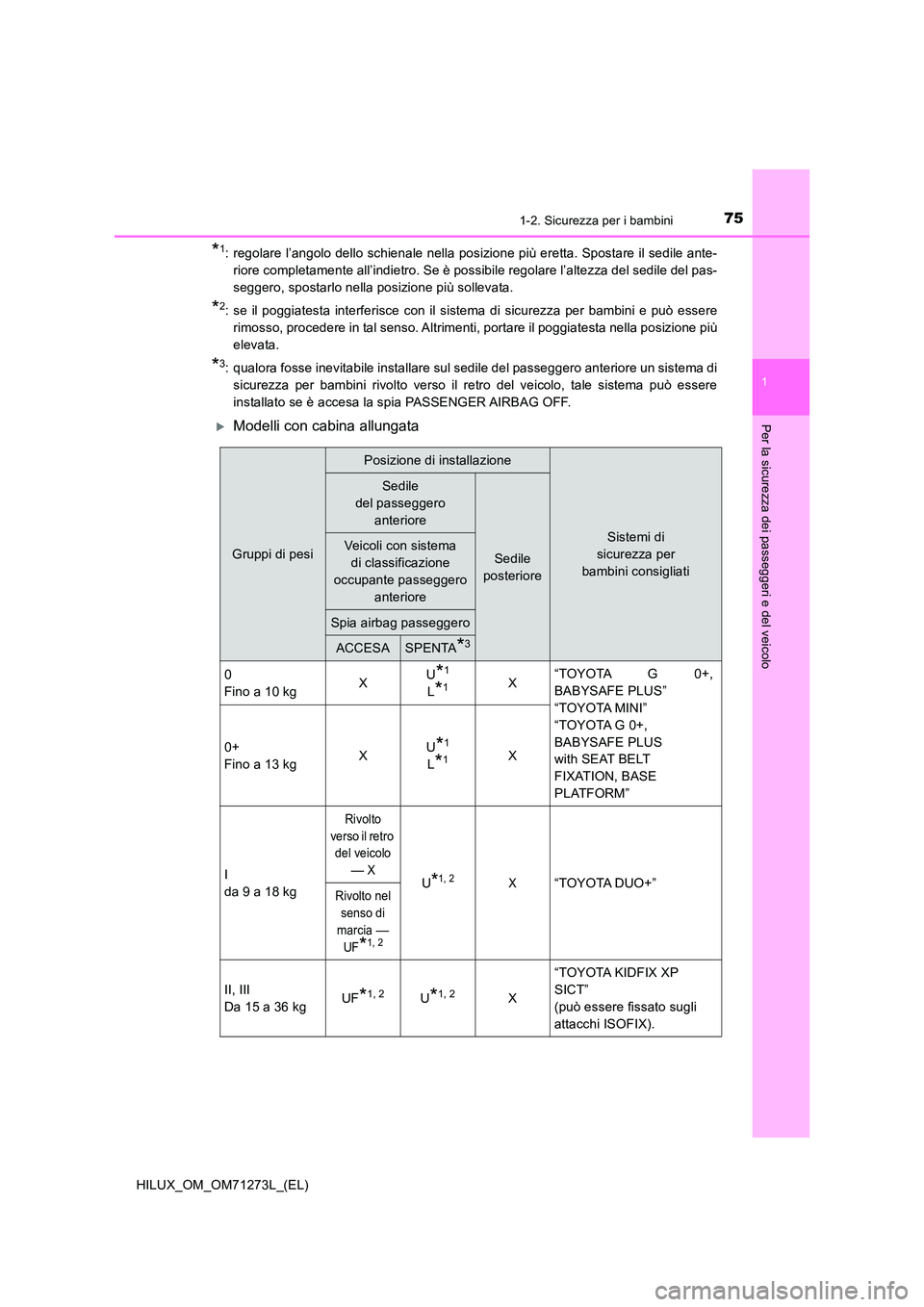

Modelli con cabina allungata
Gruppi di pesi
Posizione di installazione
Sistemi di
sicurezza per
bambini consigliati
Sedile
del passeggero
anteriore
Sedile
posteriore
Veicoli con sistema
di classificazione
occupante passeggero
anteriore
Spia airbag passeggero
ACCESASPENTA*3
0
Fino a 10 kg XU*1
L*1X “TOYOTA G 0+,
BABYSAFE PLUS”
“TOYOTA MINI”
“TOYOTA G 0+,
BABYSAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM”
0+
Fino a 13 kg XU*1
L*1X
I
da 9 a 18 kg
Rivolto
verso il retro
del veicolo
— XU*1, 2X“TOYOTA DUO+”Rivolto nel
senso di
marcia —
UF*1, 2
II, III
Da 15 a 36 kg UF*1, 2U*1, 2X
“TOYOTA KIDFIX XP
SICT”
(può essere fissato sugli
attacchi ISOFIX).

761-2. Sicurezza per i bambini
HILUX_OM_OM71273L_(EL)

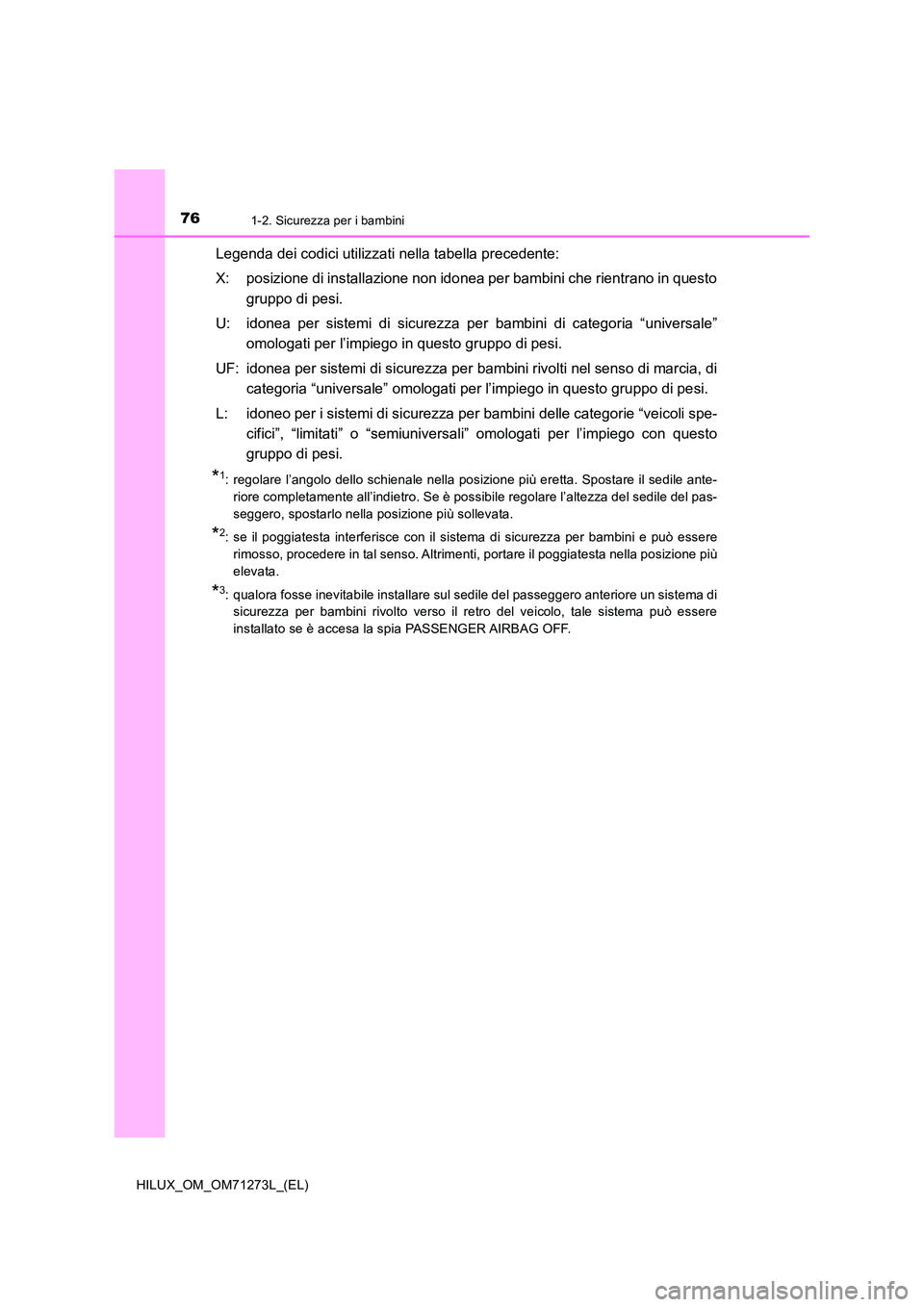

Legenda dei codici utilizzati nella tabella precedente:
X: posizione di installazione non idonea per bambini che rientrano in questo
gruppo di pesi.
U: idonea per sistemi di sicurezza per bambini di categoria “universale”
omologati per l’impiego in questo gruppo di pesi.
UF: idonea per sistemi di sicurezza per bambini rivolti nel senso di marcia, di
categoria “universale” omologati per l’impiego in questo gruppo di pesi.
L: idoneo per i sistemi di sicurezza per bambini delle categorie “veicoli spe-
cifici”, “limitati” o “semiunivers ali” omologati per l’impiego con questo
gruppo di pesi.
*1: regolare l’angolo dello schienale nella posizione più eretta. Spostare il sedile ante-
riore completamente all’indietro. Se è possibile regolare l’altezza del sedile del pas-
seggero, spostarlo nella posizione più sollevata.
*2: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere
rimosso, procedere in tal senso. Altrimenti, portare il poggiatesta nella posizione più
elevata.
*3: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la spia PASSENGER AIRBAG OFF.

771-2. Sicurezza per i bambini
1
HILUX_OM_OM71273L_(EL)
Per la sicurezza dei passeggeri e del veicolo

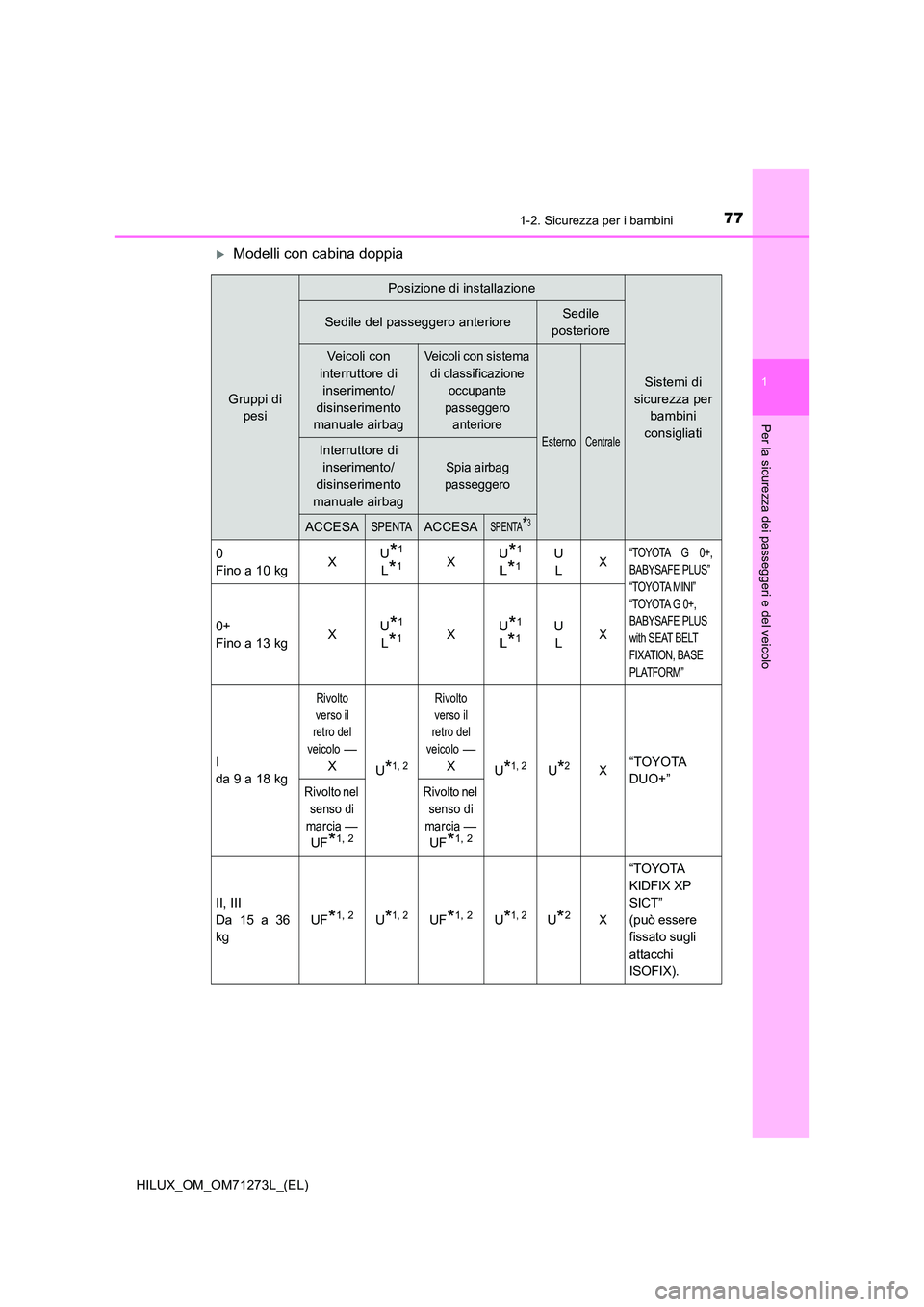

Modelli con cabina doppia
Gruppi di
pesi
Posizione di installazione
Sistemi di
sicurezza per
bambini
consigliati
Sedile del passeggero anterioreSedile
posteriore
Veicoli con
interruttore di
inserimento/
disinserimento
manuale airbag
Veicoli con sistema
di classificazione
occupante
passeggero
anteriore
EsternoCentraleInterruttore di
inserimento/
disinserimento
manuale airbag
Spia airbag
passeggero
ACCESASPENTAACCESASPENTA*3
0
Fino a 10 kg XU*1
L*1XU*1
L*1U
LX“TOYOTA G 0+,
BABYSAFE PLUS”
“TOYOTA MINI”
“TOYOTA G 0+,
BABYSAFE PLUS
with SEAT BELT
FIXATION, BASE
PLATFORM”
0+
Fino a 13 kg XU*1
L*1XU*1
L*1U
LX
I
da 9 a 18 kg
Rivolto
verso il
retro del
veicolo —
X U*1, 2
Rivolto
verso il
retro del
veicolo —
X U*1, 2U*2X“TOYOTA
DUO+”Rivolto nel
senso di
marcia —
UF*1, 2
Rivolto nel
senso di
marcia —
UF*1, 2
II, III
Da 15 a 36
kg
UF*1, 2U*1, 2UF*1, 2U*1, 2U*2X
“TOYOTA
KIDFIX XP
SICT”
(può essere
fissato sugli
attacchi
ISOFIX).

781-2. Sicurezza per i bambini
HILUX_OM_OM71273L_(EL)

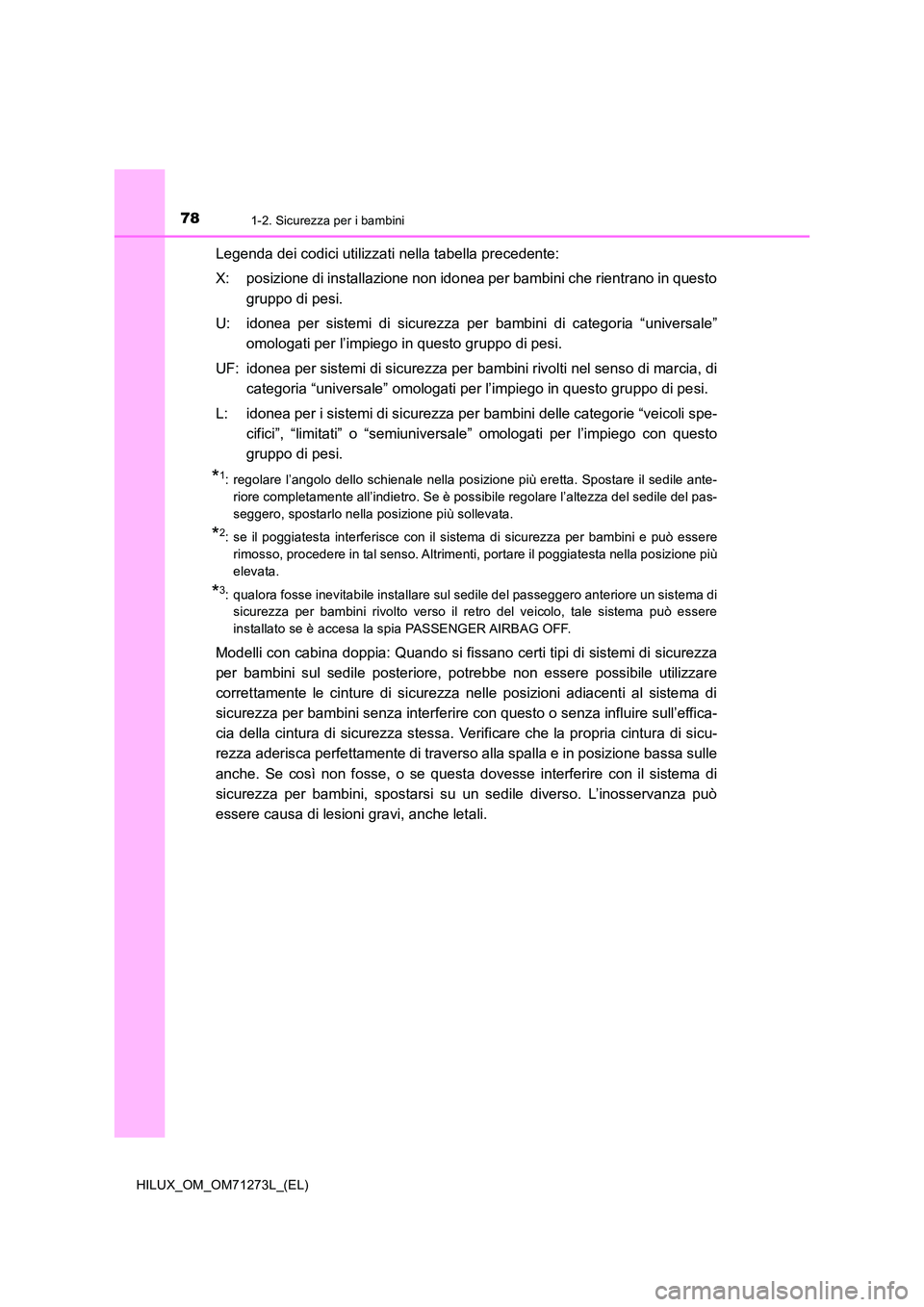

Legenda dei codici utilizzati nella tabella precedente:
X: posizione di installazione non idonea per bambini che rientrano in questo
gruppo di pesi.
U: idonea per sistemi di sicurezza per bambini di categoria “universale”
omologati per l’impiego in questo gruppo di pesi.
UF: idonea per sistemi di sicurezza per bambini rivolti nel senso di marcia, di
categoria “universale” omologati per l’impiego in questo gruppo di pesi.
L: idonea per i sistemi di sicurezza per bambini delle categorie “veicoli spe-
cifici”, “limitati” o “semiunivers ale” omologati per l’impiego con questo
gruppo di pesi.
*1: regolare l’angolo dello schienale nella posizione più eretta. Spostare il sedile ante-
riore completamente all’indietro. Se è possibile regolare l’altezza del sedile del pas-
seggero, spostarlo nella posizione più sollevata.
*2: se il poggiatesta interferisce con il sistema di sicurezza per bambini e può essere
rimosso, procedere in tal senso. Altrimenti, portare il poggiatesta nella posizione più
elevata.
*3: qualora fosse inevitabile installare sul sedile del passeggero anteriore un sistema di
sicurezza per bambini rivolto verso il retro del veicolo, tale sistema può essere
installato se è accesa la spia PASSENGER AIRBAG OFF.
Modelli con cabina doppia: Quando si fissano certi tipi di sistemi di sicurezza
per bambini sul sedile posteriore, potrebbe non essere possibile utilizzare
correttamente le cinture di sicurezza nelle posizioni adiacenti al sistema di
sicurezza per bambini senza interferire con questo o senza influire sull’effica-
cia della cintura di sicurezza stessa. Verificare che la propria cintura di sicu-
rezza aderisca perfettamente di traverso alla spalla e in posizione bassa sulle
anche. Se così non fosse, o se questa dovesse interferire con il sistema di
sicurezza per bambini, spostarsi su un sedile diverso. L’inosservanza può
essere causa di lesioni gravi, anche letali.

791-2. Sicurezza per i bambini
1
HILUX_OM_OM71273L_(EL)
Per la sicurezza dei passeggeri e del veicolo

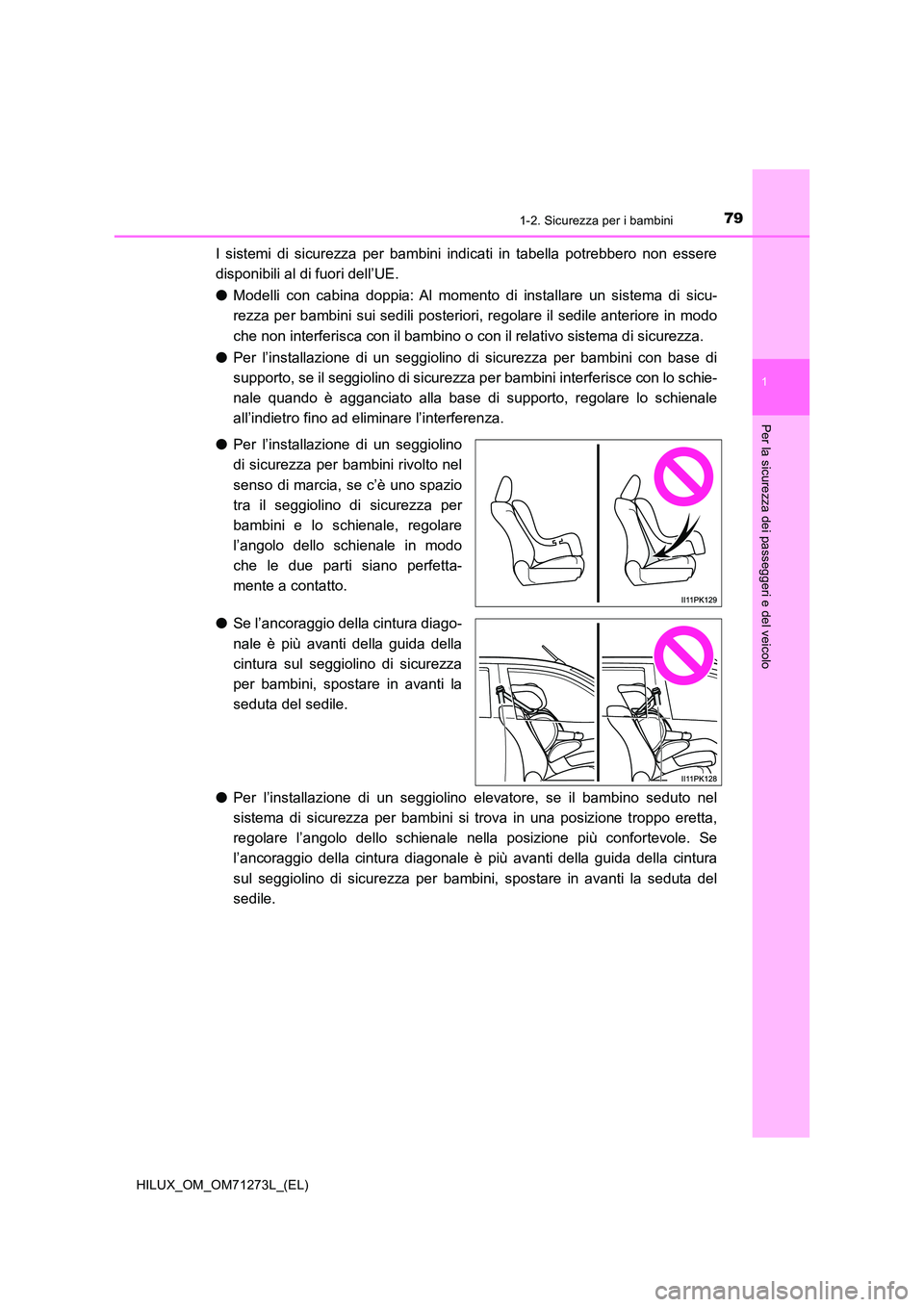

I sistemi di sicurezza per bambini indicati in tabella potrebbero non essere
disponibili al di fuori dell’UE.
● Modelli con cabina doppia: Al momento di installare un sistema di sicu-
rezza per bambini sui sedili posteriori, regolare il sedile anteriore in modo
che non interferisca con il bambino o con il relativo sistema di sicurezza.
● Per l’installazione di un seggiolino di sicurezza per bambini con base di
supporto, se il seggiolino di sicurezza per bambini interferisce con lo schie-
nale quando è agganciato alla base di supporto, regolare lo schienale
all’indietro fino ad eliminare l’interferenza.
● Per l’installazione di un seggiolino
di sicurezza per bambini rivolto nel
senso di marcia, se c’è uno spazio
tra il seggiolino di sicurezza per
bambini e lo schienale, regolare
l’angolo dello schienale in modo
che le due parti siano perfetta-
mente a contatto.
● Se l’ancoraggio della cintura diago-
nale è più avanti della guida della
cintura sul seggiolino di sicurezza
per bambini, spostare in avanti la
seduta del sedile.
● Per l’installazione di un seggiolino elevatore, se il bambino seduto nel
sistema di sicurezza per bambini si trova in una posizione troppo eretta,
regolare l’angolo dello schienale nella posizione più confortevole. Se
l’ancoraggio della cintura diagonale è più avanti della guida della cintura
sul seggiolino di sicurezza per bambini, spostare in avanti la seduta del
sedile.

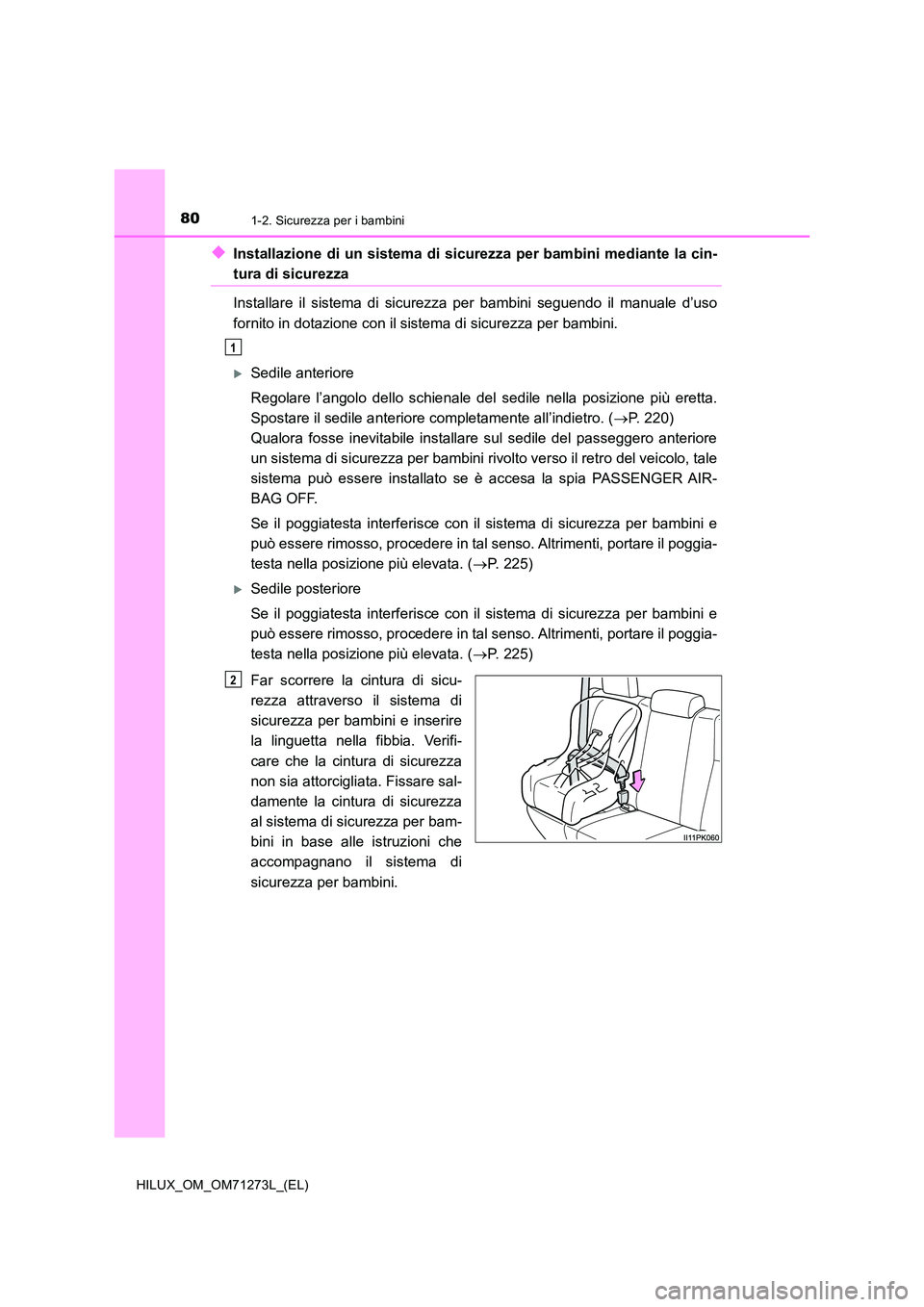

801-2. Sicurezza per i bambini
HILUX_OM_OM71273L_(EL)
◆Installazione di un sistema di sicurezza per bambini mediante la cin-
tura di sicurezza
Installare il sistema di sicurezza per bambini seguendo il manuale d’uso
fornito in dotazione con il sistema di sicurezza per bambini.
Sedile anteriore
Regolare l’angolo dello schienale del sedile nella posizione più eretta.
Spostare il sedile anteriore completamente all’indietro. ( P. 220)
Qualora fosse inevitabile installare sul sedile del passeggero anteriore
un sistema di sicurezza per bambini rivolto verso il retro del veicolo, tale
sistema può essere installato se è accesa la spia PASSENGER AIR-
BAG OFF.
Se il poggiatesta interferisce con il sistema di sicurezza per bambini e
può essere rimosso, procedere in tal senso. Altrimenti, portare il poggia-
testa nella posizione più elevata. ( P. 225)
Sedile posteriore
Se il poggiatesta interferisce con il sistema di sicurezza per bambini e
può essere rimosso, procedere in tal senso. Altrimenti, portare il poggia-
testa nella posizione più elevata. ( P. 225)
Far scorrere la cintura di sicu-
rezza attraverso il sistema di
sicurezza per bambini e inserire
la linguetta nella fibbia. Verifi-
care che la cintura di sicurezza
non sia attorcigliata. Fissare sal-
damente la cintura di sicurezza
al sistema di sicurezza per bam-
bini in base alle istruzioni che
accompagnano il sistema di
sicurezza per bambini.
1
2
