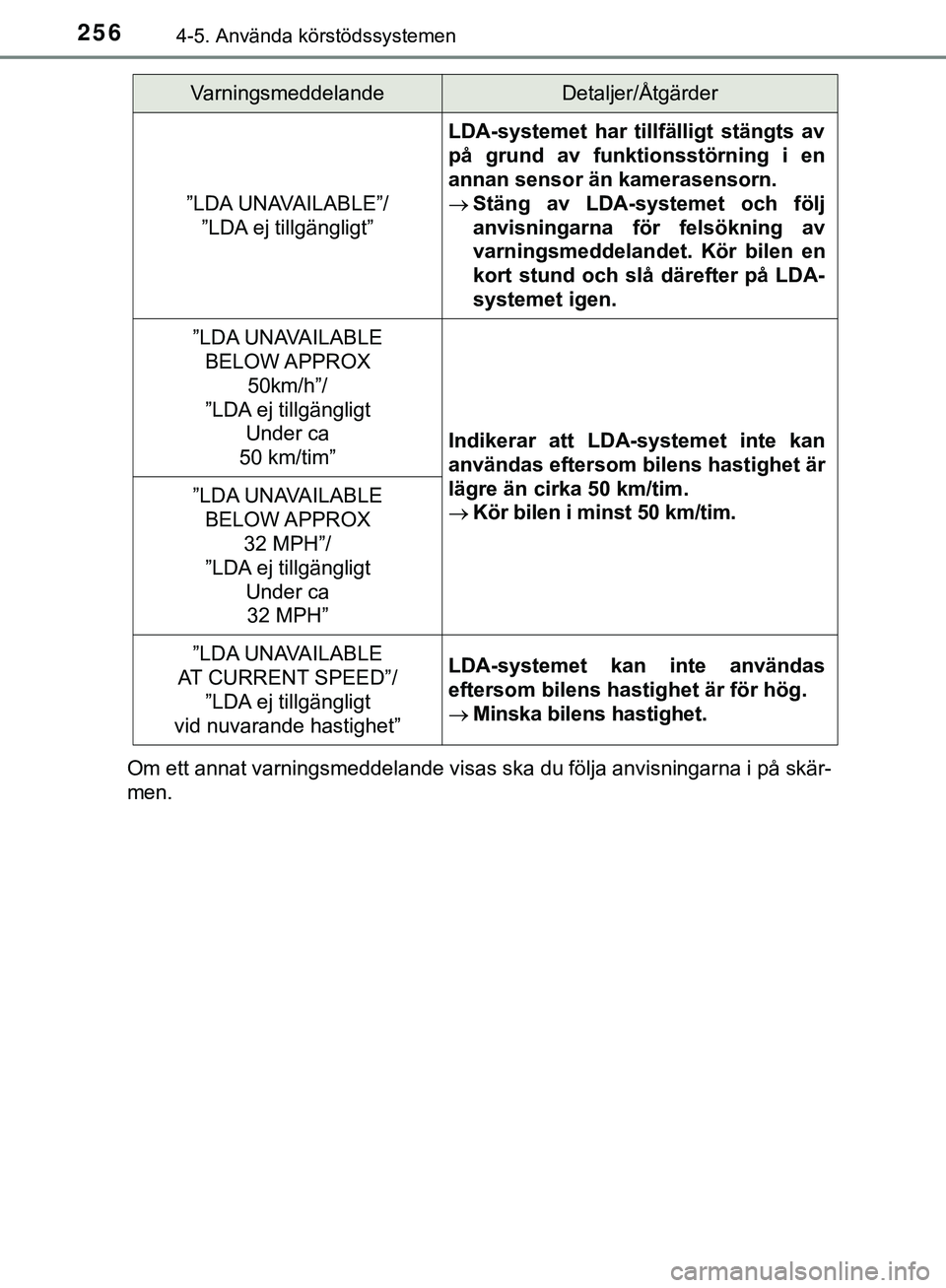

2564-5. Använda körstödssystemen
HILUX_OM_OM0K375SEOm ett annat varningsmeddelande visas ska du följa anvisningarna i på skär-
men.
”LDA UNAVAILABLE”/
”LDA ej tillgängligt”
LDA-systemet har tillfälligt stängts av
på grund av funktionsstörning i en
annan sensor än kamerasensorn.
 Stäng av LDA-systemet och följ
anvisningarna för felsökning av
varningsmeddelandet. Kör bilen en
kort stund och slå därefter på LDA-
systemet igen.
”LDA UNAVAILABLE
BELOW APPROX
50km/h”/
”LDA ej tillgängligt Under ca
50 km/tim”
Indikerar att LDA-systemet inte kan
användas eftersom bilens hastighet är
lägre än cirka 50 km/tim.
 Kör bilen i minst 50 km/tim.
”LDA UNAVAILABLE
BELOW APPROX 32 MPH”/
”LDA ej tillgängligt
Under ca 32 MPH”
”LDA UNAVAILABLE
AT CURRENT SPEED”/ ”LDA ej tillgängligt
vid nuvarande hastighet”LDA-systemet kan inte användas
eftersom bilens hastighet är för hög.
 Minska bilens hastighet.
VarningsmeddelandeDetaljer/Åtgärder
HILUX_OM_OM0K375SE.book Page 256 Monday, June 18, 2018 11:06 AM

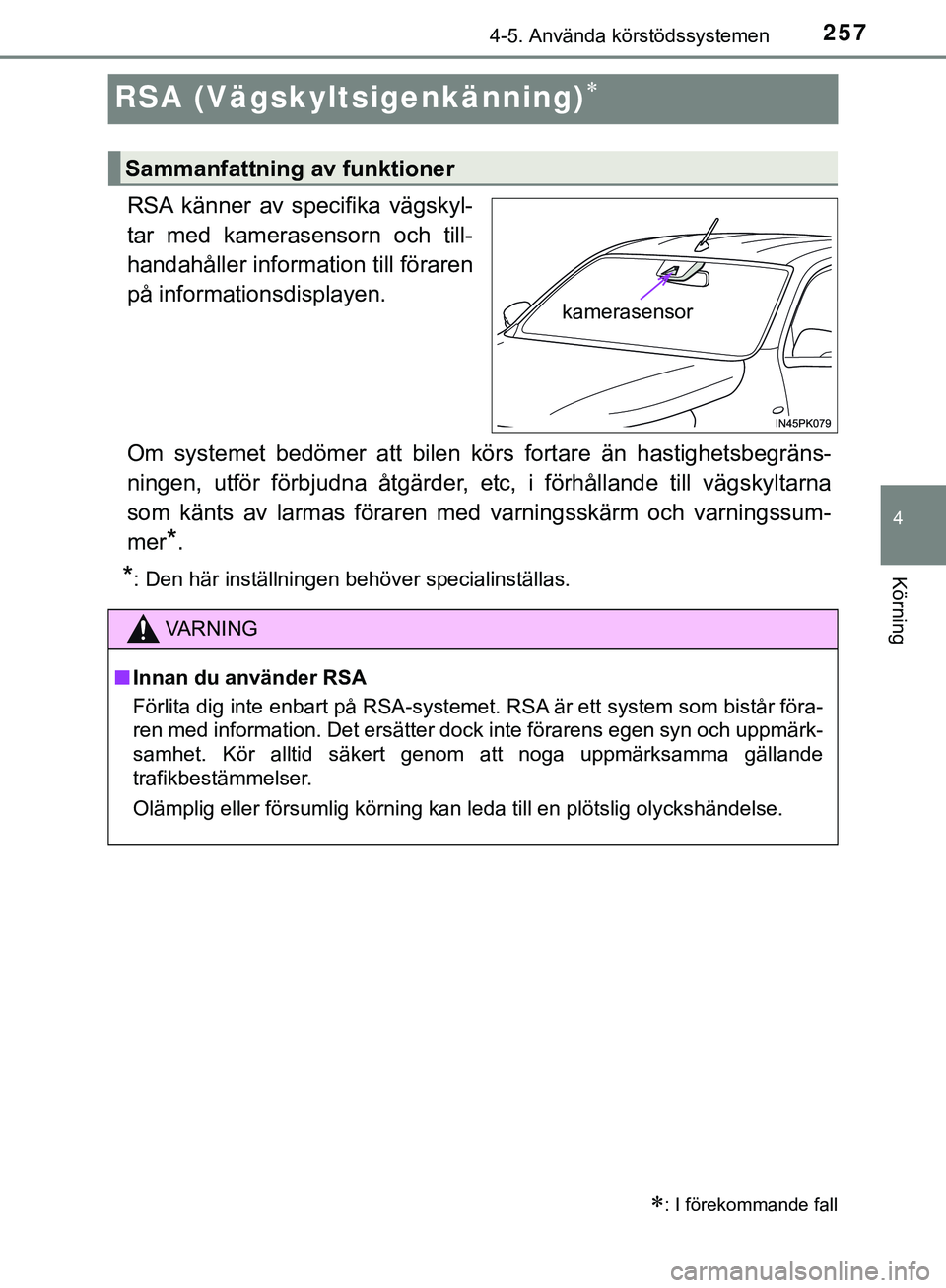

257
4
4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE
RSA (Vägskyltsigenkänning)
RSA känner av specifika vägskyl-
tar med kamerasensorn och till-
handahåller information till föraren
på informationsdisplayen.
Om systemet bedömer att bilen körs fortare än hastighetsbegräns-
ningen, utför förbjudna åtgärder, etc, i förhållande till vägskyltarna
som känts av larmas föraren m ed varningsskärm och varningssum-
mer
*.
*: Den här inställningen behöver specialinställas.
: I förekommande fall
Sammanfattning av funktioner
kamerasensor
VARNING
n Innan du använder RSA
Förlita dig inte enbart på RSA-systemet. RSA är ett system som bistår föra-
ren med information. Det ersätter dock inte förarens egen syn och uppmärk-
samhet. Kör alltid säkert genom att noga uppmärksamma gällande
trafikbestämmelser.
Olämplig eller försumlig körning kan leda till en plötslig olyckshändelse.
HILUX_OM_OM0K375SE.book Page 257 Monday, June 18, 2018 11:06 AM

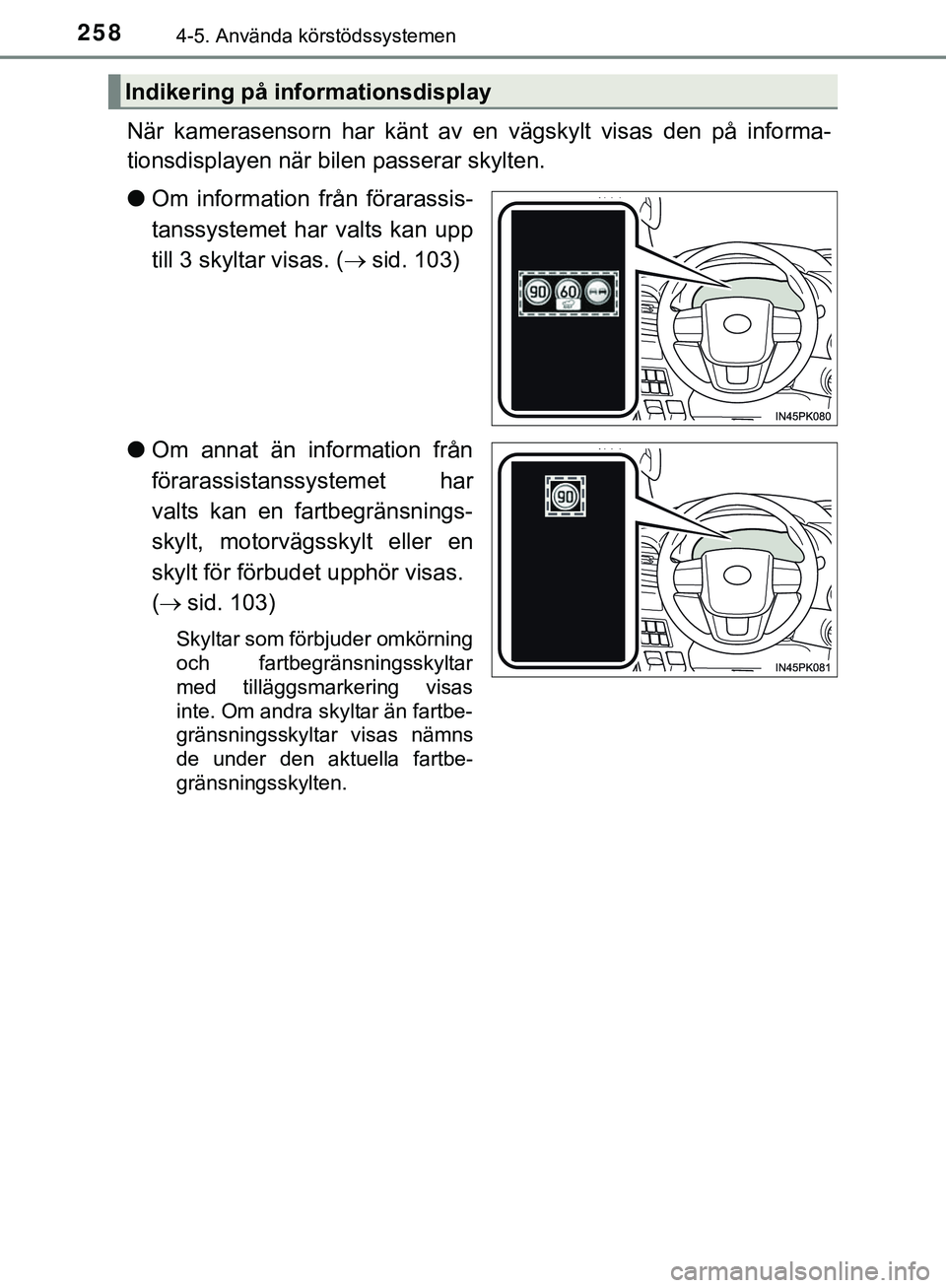

2584-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
När kamerasensorn har känt av en vägskylt visas den på informa-
tionsdisplayen när bilen passerar skylten.
l Om information från förarassis-
tanssystemet har valts kan upp
till 3 skyltar visas. ( sid. 103)
l Om annat än information från
förarassistanssystemet har
valts kan en fartbegränsnings-
skylt, motorvägsskylt eller en
skylt för förbudet upphör visas.
( sid. 103)
Skyltar som förbjuder omkörning
och fartbegränsningsskyltar
med tilläggsmarkering visas
inte. Om andra skyltar än fartbe-
gränsningsskyltar visas nämns
de under den aktuella fartbe-
gränsningsskylten.
Indikering på in formationsdisplay
HILUX_OM_OM0K375SE.book Page 258 Monday, June 18, 2018 11:06 AM

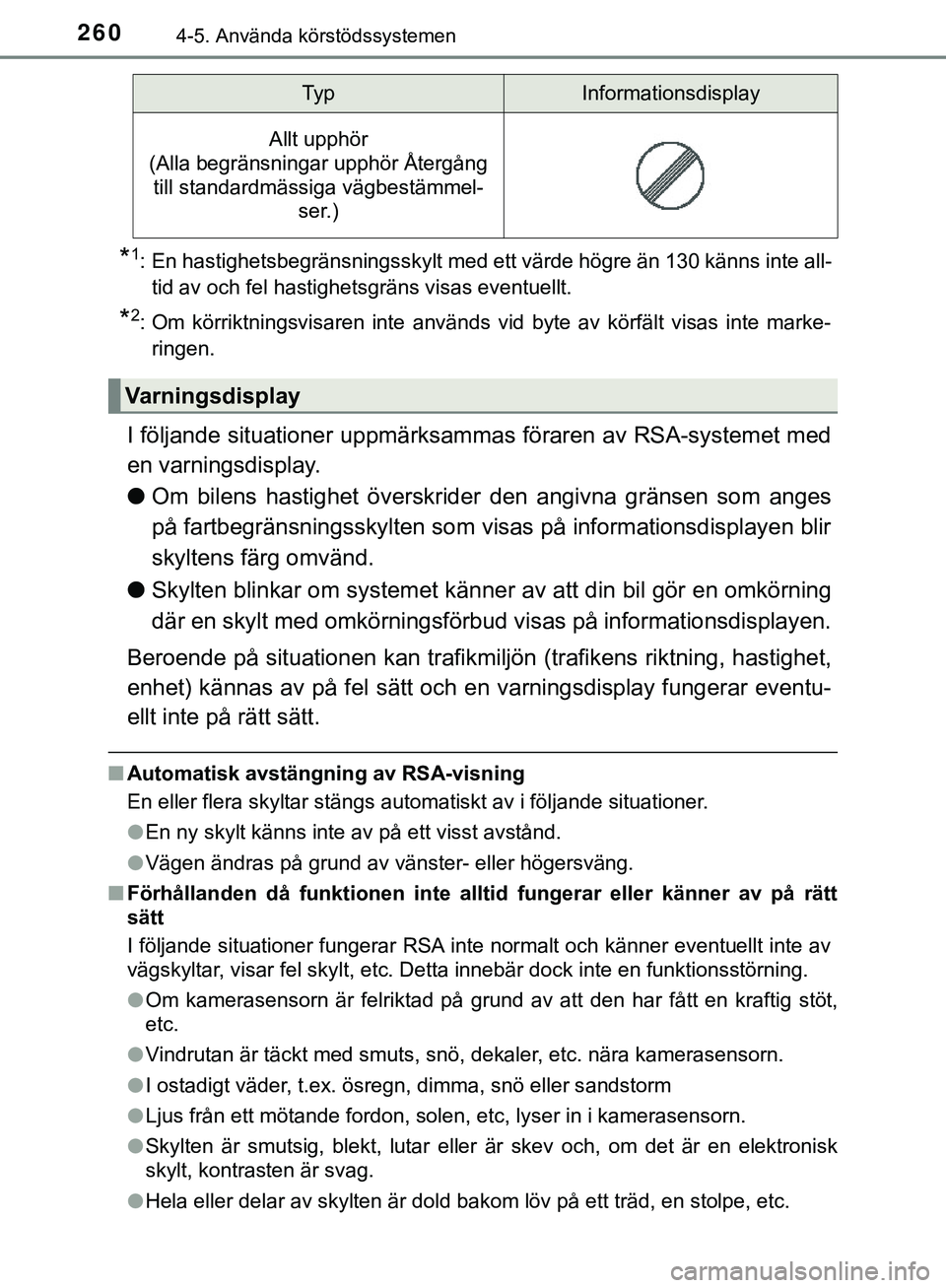

2604-5. Använda körstödssystemen
HILUX_OM_OM0K375SE
*1: En hastighetsbegränsningsskylt med ett värde högre än 130 känns inte all-tid av och fel hastighetsgräns visas eventuellt.
*2: Om körriktningsvisaren inte används vid byte av körfält visas inte marke-
ringen.
I följande situationer uppmärksamma s föraren av RSA-systemet med
en varningsdisplay.
l Om bilens hastighet överskrider den angivna gränsen som anges
på fartbegränsningsskylten som visas på informationsdisplayen blir
skyltens färg omvänd.
l Skylten blinkar om systemet känner av att din bil gör en omkörning
där en skylt med omkörningsförbud visas på informationsdisplayen.
Beroende på situationen kan trafikmiljön (trafikens riktning, hastighet,
enhet) kännas av på fel sätt och en varningsdisplay fungerar eventu-
ellt inte på rätt sätt.
n Automatisk avstängning av RSA-visning
En eller flera skyltar stängs automatiskt av i följande situationer.
lEn ny skylt känns inte av på ett visst avstånd.
l Vägen ändras på grund av vänster- eller högersväng.
n Förhållanden då funktionen inte al ltid fungerar eller känner av på rätt
sätt
I följande situationer fungerar RSA inte normalt och känner eventuellt inte av
vägskyltar, visar fel skylt, etc. Detta innebär dock inte en funktionsstörning.
l Om kamerasensorn är felriktad på grund av att den har fått en kraftig stöt,
etc.
l Vindrutan är täckt med smuts, snö, dekaler, etc. nära kamerasensorn.
l I ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
l Ljus från ett mötande fordon, solen, etc, lyser in i kamerasensorn.
l Skylten är smutsig, blekt, lutar eller är skev och, om det är en elektronisk
skylt, kontrasten är svag.
l Hela eller delar av skylten är dold bakom löv på ett träd, en stolpe, etc.
Allt upphör
(Alla begränsningar upphör Återgång till standardmässiga vägbestämmel- ser.)
Varningsdisplay
Ty pInformationsdisplay
HILUX_OM_OM0K375SE.book Page 260 Monday, June 18, 2018 11:06 AM

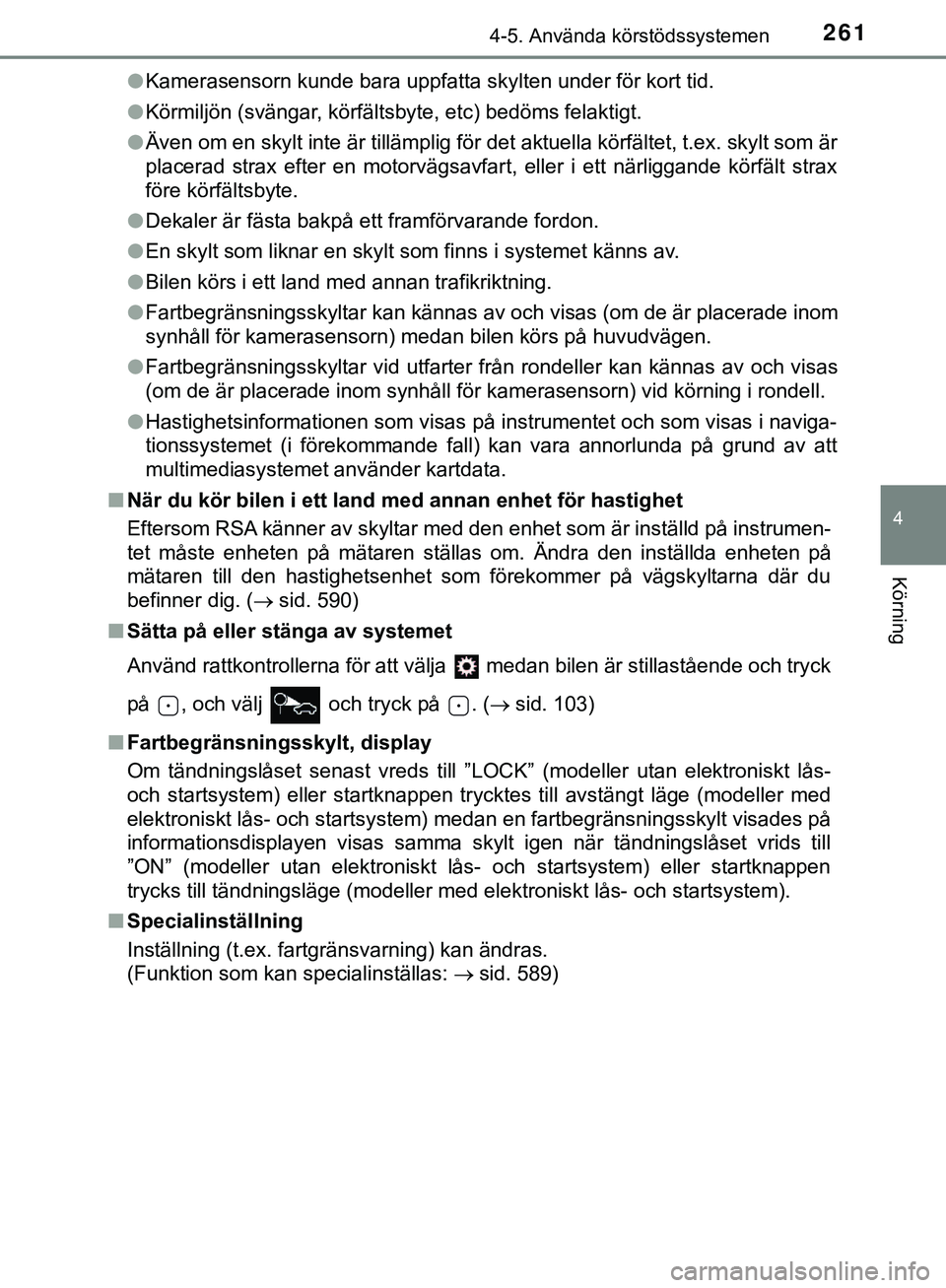

2614-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEl
Kamerasensorn kunde bara uppfatta skylten under för kort tid.
l Körmiljön (svängar, körfältsbyte, etc) bedöms felaktigt.
l Även om en skylt inte är tillämplig för det aktuella körfältet, t.ex. skylt som är
placerad strax efter en motorvägsavfart, eller i ett närliggande körfält strax
före körfältsbyte.
l Dekaler är fästa bakpå ett framförvarande fordon.
l En skylt som liknar en skylt som finns i systemet känns av.
l Bilen körs i ett land med annan trafikriktning.
l Fartbegränsningsskyltar kan kännas av och visas (om de är placerade inom
synhåll för kamerasensorn) medan bilen körs på huvudvägen.
l Fartbegränsningsskyltar vid utfarter från rondeller kan kännas av och visas
(om de är placerade inom synhåll för kamerasensorn) vid körning i rondell.
l Hastighetsinformationen som visas på instrumentet och som visas i naviga-
tionssystemet (i förekommande fall) kan vara annorlunda på grund av att
multimediasystemet använder kartdata.
n När du kör bilen i ett land med annan enhet för hastighet
Eftersom RSA känner av skyltar med den enhet som är inställd på instrumen-
tet måste enheten på mätaren ställas om. Ändra den inställda enheten på
mätaren till den hastighetsenhet som förekommer på vägskyltarna där du
befinner dig. ( sid. 590)
n Sätta på eller stänga av systemet
Använd rattkontrollerna för att välja medan bilen är stillastående och tryck
på , och välj och tryck på . ( sid. 103)
n Fartbegränsningsskylt, display
Om tändningslåset senast vreds till ”LOCK” (modeller utan elektroniskt lås-
och startsystem) eller startknappen trycktes till avstängt läge (modeller med
elektroniskt lås- och startsystem) medan en fartbegränsningsskylt visades på
informationsdisplayen visas samma skylt igen när tändningslåset vrids till
”ON” (modeller utan elektroniskt lås- och startsystem) eller startknappen
trycks till tändningsläge (modeller med elektroniskt lås- och startsystem).
n Specialinställning
Inställning (t.ex. fartgränsvarning) kan ändras.
(Funktion som kan specialinställas: sid. 589)
HILUX_OM_OM0K375SE.book Page 261 Monday, June 18, 2018 11:06 AM

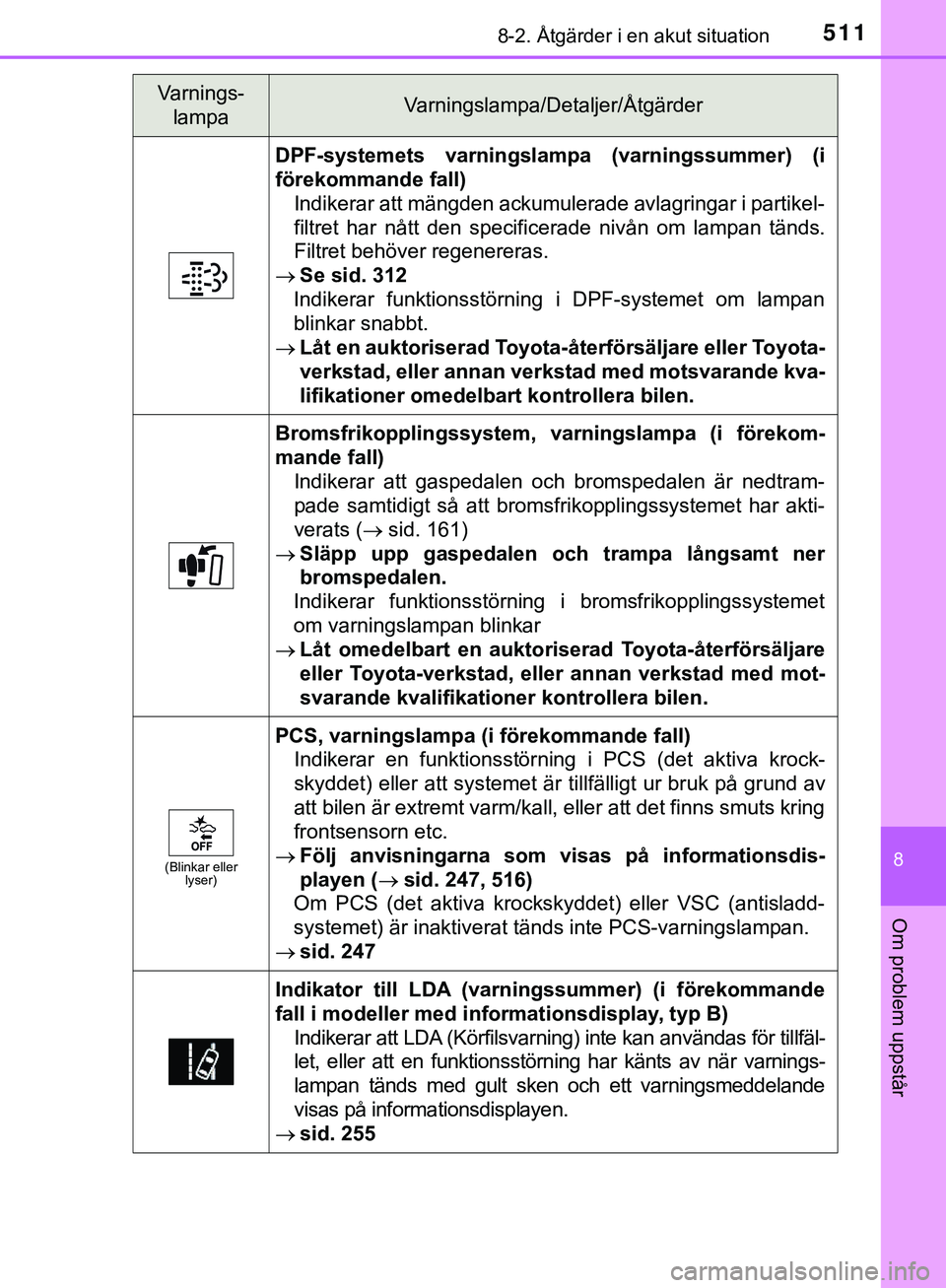

5118-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
8
Om problem uppstår
DPF-systemets varningslampa (varningssummer) (i
förekommande fall)Indikerar att mängden ackumulerade avlagringar i partikel-
filtret har nått den specificerade nivån om lampan tänds.
Filtret behöver regenereras.
 Se sid. 312
Indikerar funktionsstörning i DPF-systemet om lampan
blinkar snabbt.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer omedelbart kontrollera bilen.
Bromsfrikopplingssystem, var ningslampa (i förekom-
mande fall) Indikerar att gaspedalen och bromspedalen är nedtram-
pade samtidigt så att bromsfrikopplingssystemet har akti-
verats ( sid. 161)
 Släpp upp gaspedalen och trampa långsamt ner
bromspedalen.
Indikerar funktionsstörning i bromsfrikopplingssystemet
om varningslampan blinkar
 Låt omedelbart en auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer kontrollera bilen.
(Blinkar eller
lyser)
PCS, varningslampa (i förekommande fall)
Indikerar en funktionsstörning i PCS (det aktiva krock-
skyddet) eller att systemet är tillfälligt ur bruk på grund av
att bilen är extremt varm/kall, eller att det finns smuts kring
frontsensorn etc.
 Följ anvisningarna som vi sas på informationsdis-
playen ( sid. 247, 516)
Om PCS (det aktiva krockskyddet) eller VSC (antisladd-
systemet) är inaktiverat tänds inte PCS-varningslampan.
 sid. 247
Indikator till LDA (varni ngssummer) (i förekommande
fall i modeller med informationsdisplay, typ B) Indikerar att LDA (Körfilsvarning) inte kan användas för tillfäl-
let, eller att en funktionsstörning har känts av när varnings-
lampan tänds med gult sken och ett varningsmeddelande
visas på informationsdisplayen.
 sid. 255
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
HILUX_OM_OM0K375SE.book Page 511 Monday, June 18, 2018 11:06 AM

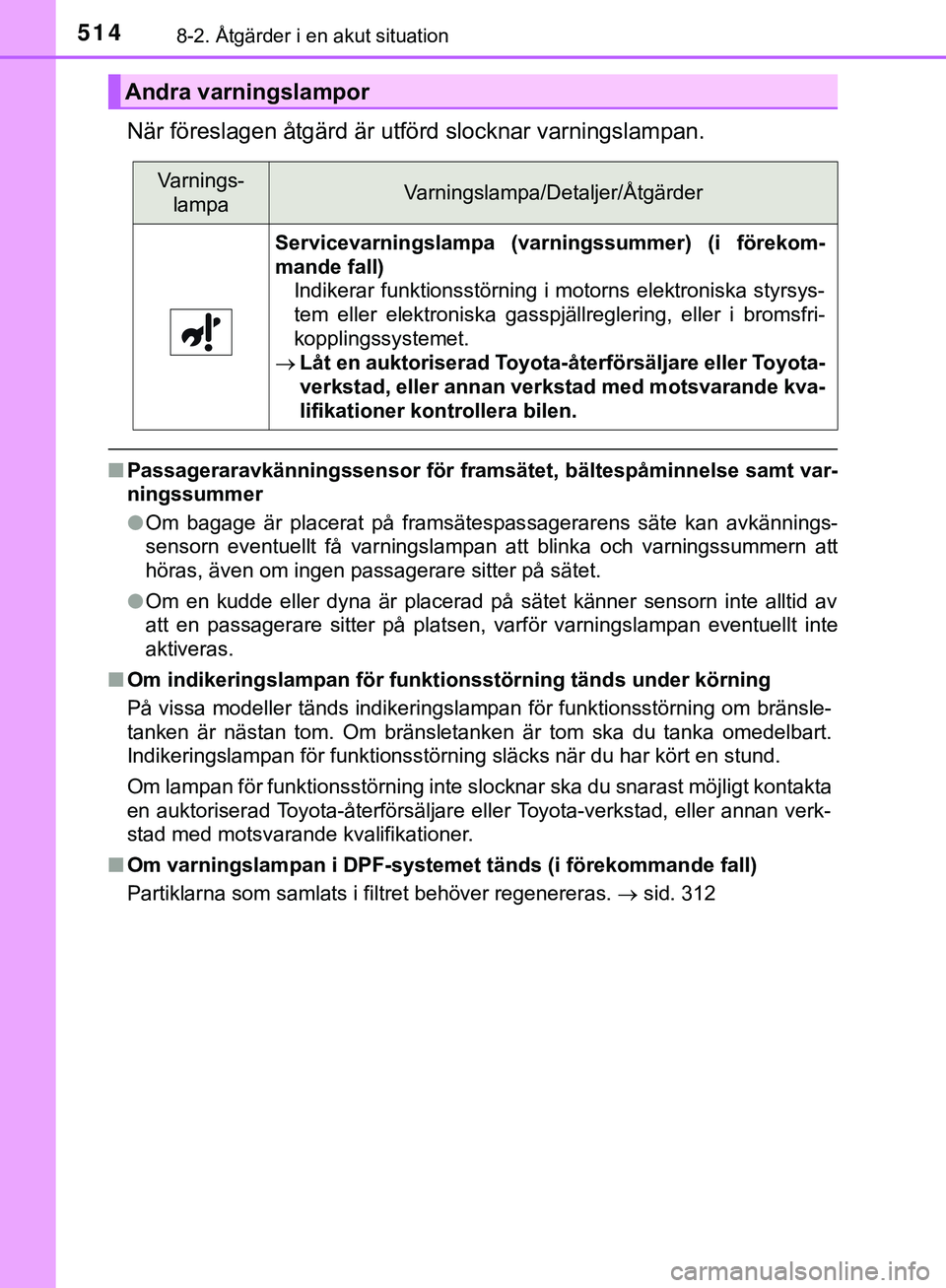

5148-2. Åtgärder i en akut situation
HILUX_OM_OM0K375SE
När föreslagen åtgärd är utförd slocknar varningslampan.
nPassageraravkänningssensor för framsät et, bältespåminnelse samt var-
ningssummer
l Om bagage är placerat på framsätespassagerarens säte kan avkännings-
sensorn eventuellt få varningslampan att blinka och varningssummern att
höras, även om ingen passagerare sitter på sätet.
l Om en kudde eller dyna är placerad på sätet känner sensorn inte alltid av
att en passagerare sitter på platsen, varför varningslampan eventuellt inte
aktiveras.
n Om indikeringslampan för funktionsstörning tänds under körning
På vissa modeller tänds indikeringslampan för funktionsstörning om bränsle-
tanken är nästan tom. Om bränsletanken är tom ska du tanka omedelbart.
Indikeringslampan för funktionsstörning släcks när du har kört en stund.
Om lampan för funktionsstörning inte slocknar ska du snarast möjligt kontakta
en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verk-
stad med motsvarande kvalifikationer.
n Om varningslampan i DPF-systemet tänds (i förekommande fall)
Partiklarna som samlats i filtret behöver regenereras.  sid. 312
Andra varningslampor
Varnings-
lampaVarningslampa/Detaljer/Åtgärder
Servicevarningslampa (varningssummer) (i förekom-
mande fall) Indikerar funktionsstörning i motorns elektroniska styrsys-
tem eller elektroniska gasspjäll reglering, eller i bromsfri-
kopplingssystemet.
 Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kva-
lifikationer kontrollera bilen.
HILUX_OM_OM0K375SE.book Page 514 Monday, June 18, 2018 11:06 AM

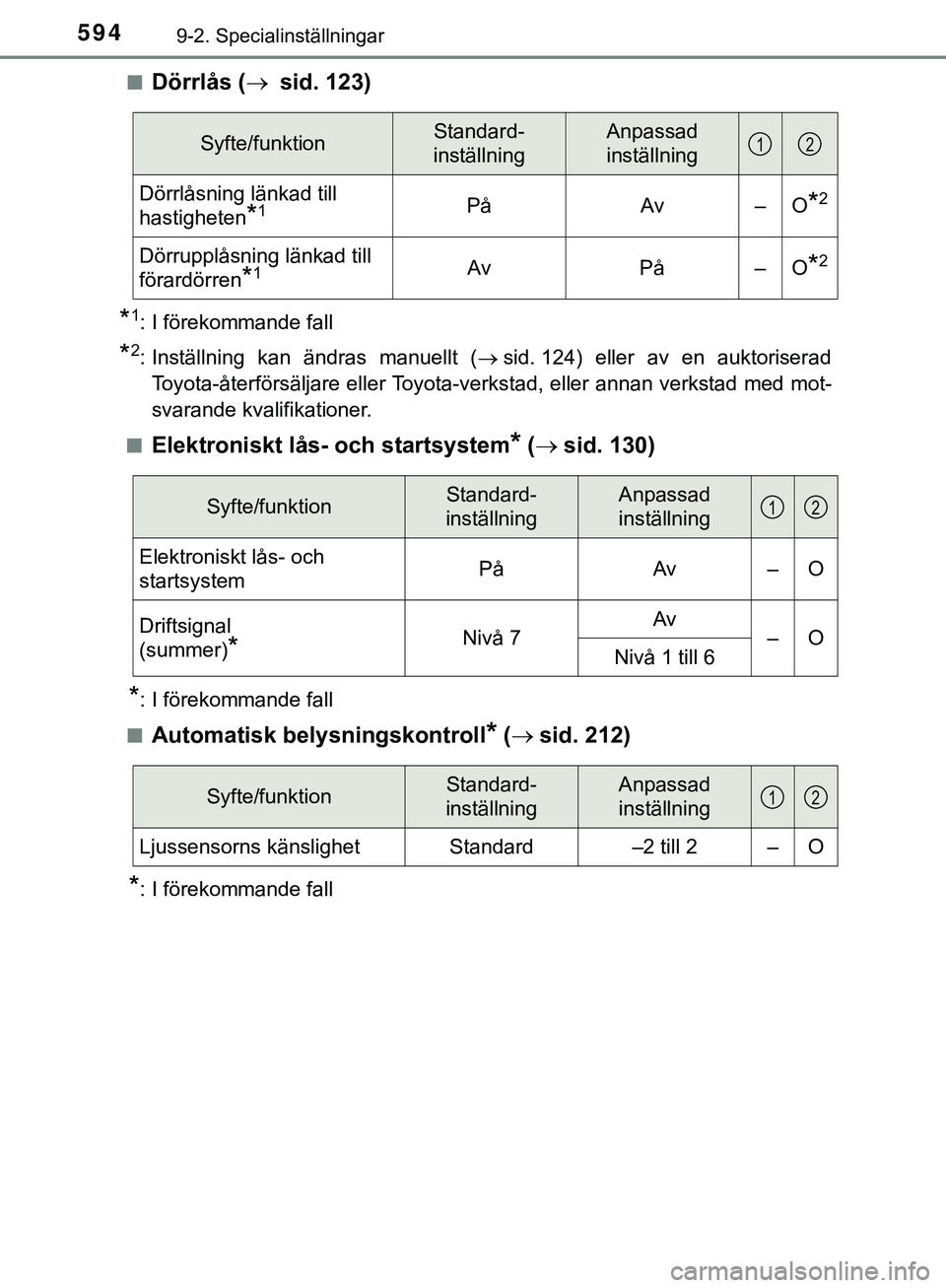

5949-2. Specialinställningar
HILUX_OM_OM0K375SEn
Dörrlås (
sid. 123)
*1: I förekommande fall
*2: Inställning kan ändras manuellt ( sid. 124) eller av en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med mot-
svarande kvalifikationer.
n
Elektroniskt lås- och startsystem* (  sid. 130)
*: I förekommande fall
n
Automatisk belysningskontroll* (  sid. 212)
*: I förekommande fall
Syfte/funktionStandard-
inställningAnpassad
inställning
Dörrlåsning länkad till
hastigheten
*1PåAv–O*2
Dörrupplåsning länkad till
förardörren
*1AvPå–O*2
12
Syfte/funktionStandard-
inställningAnpassad
inställning
Elektroniskt lås- och
startsystemPåAv–O
Driftsignal
(summer)
*Nivå 7Av–ONivå 1 till 6
12
Syfte/funktionStandard-
inställningAnpassad
inställning
Ljussensorns känslighetStandard–2 till 2–O
12
HILUX_OM_OM0K375SE.book Page 594 Monday, June 18, 2018 11:06 AM

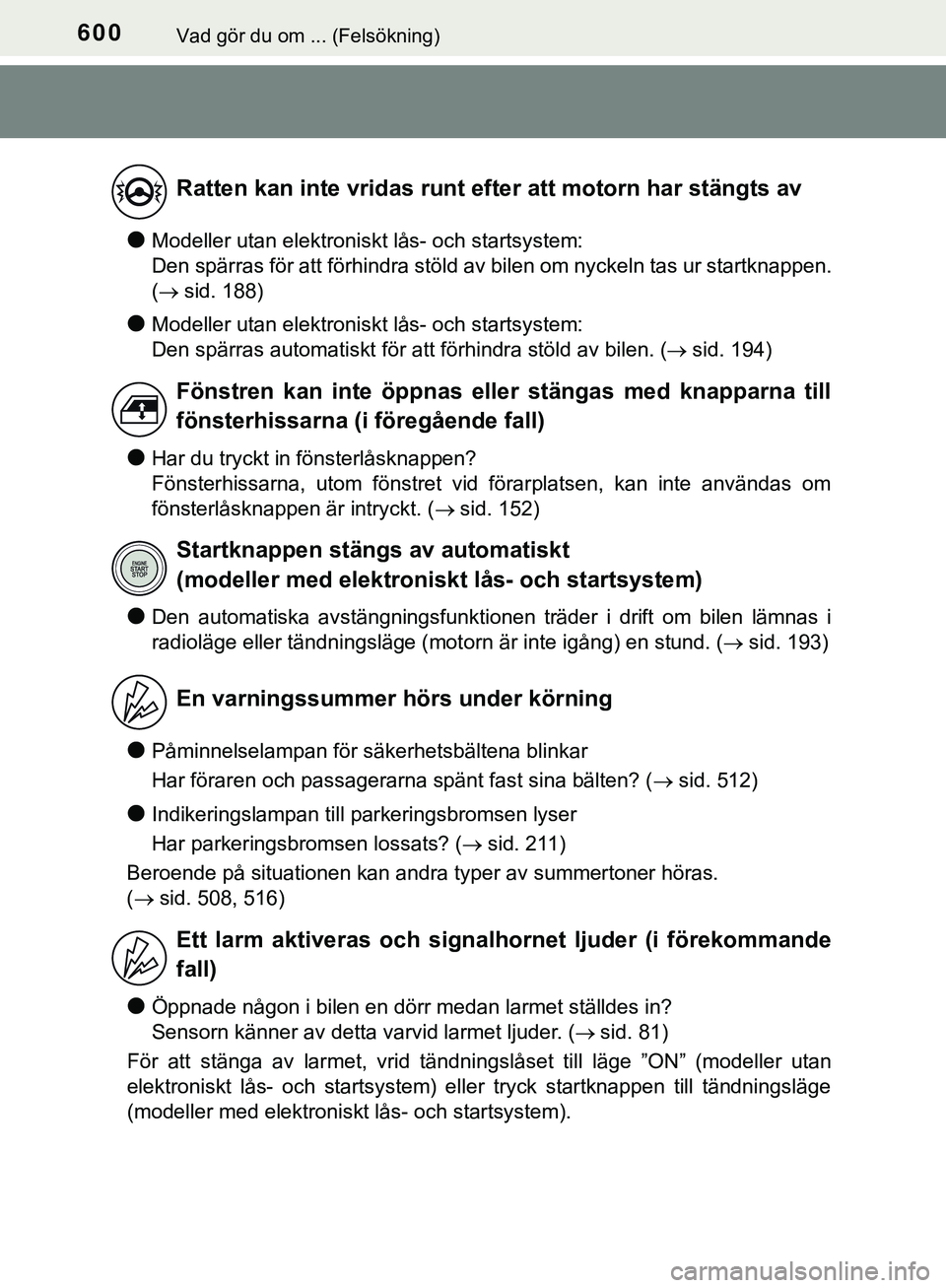

600Vad gör du om ... (Felsökning)
HILUX_OM_OM0K375SE
lModeller utan elektroniskt lås- och startsystem:
Den spärras för att förhindra stöld av bilen om nyckeln tas ur startknappen.
( sid. 188)
lModeller utan elektroniskt lås- och startsystem:
Den spärras automatiskt för att förhindra stöld av bilen. ( sid. 194)
lHar du tryckt in fönsterlåsknappen?
Fönsterhissarna, utom fönstret vid förarplatsen, kan inte användas om
fönsterlåsknappen är intryckt. ( sid. 152)
lDen automatiska avstängningsfunktionen träder i drift om bilen lämnas i
radioläge eller tändningsläge (motorn är inte igång) en stund. ( sid. 193)
lPåminnelselampan för säkerhetsbältena blinkar
Har föraren och passagerarna spänt fast sina bälten? ( sid. 512)
lIndikeringslampan till parkeringsbromsen lyser
Har parkeringsbromsen lossats? ( sid. 211)
Beroende på situationen kan andra typer av summertoner höras.
(  sid. 508, 516)
lÖppnade någon i bilen en dörr medan larmet ställdes in?
Sensorn känner av detta varvid larmet ljuder. ( sid. 81)
För att stänga av larmet, vrid tändningslåset till läge ”ON” (modeller utan
elektroniskt lås- och startsystem) eller tryck startknappen till tändningsläge
(modeller med elektroniskt lås- och startsystem).
Ratten kan inte vridas runt efter att motorn har stängts av
Fönstren kan inte öppnas eller stängas med knapparna till
fönsterhissarna (i föregående fall)
Startknappen stängs av automatiskt
(modeller med elektroniskt lås- och startsystem)
En varningssummer hörs under körning
Ett larm aktiveras och signal hornet ljuder (i förekommande
fall)
HILUX_OM_OM0K375SE.book Page 600 Monday, June 18, 2018 11:06 AM

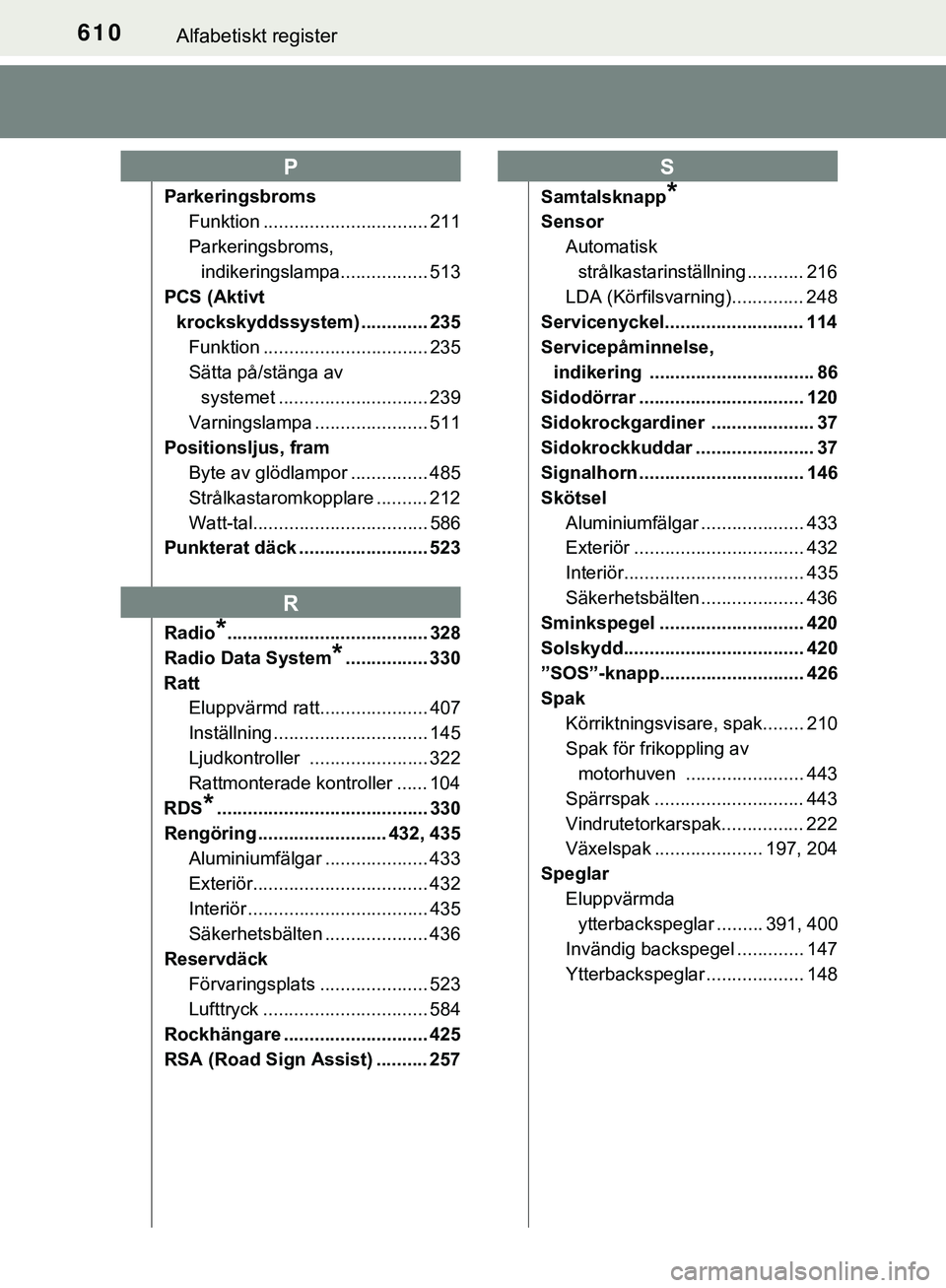

610Alfabetiskt register
HILUX_OM_OM0K375SE
ParkeringsbromsFunktion ................................ 211
Parkeringsbroms,
indikeringslampa................. 513
PCS (Aktivt
krockskyddssystem) ............. 235 Funktion ................................ 235
Sätta på/stänga av systemet ............ ................. 239
Varningslampa ...................... 511
Positionsljus, fram Byte av glödlampor ............... 485
Strålkastaromkopplare .......... 212
Watt-tal.................................. 586
Punkterat däck ......................... 523
Radio
*....................................... 328
Radio Data System
*................ 330
Ratt Eluppvärmd ratt..................... 407
Inställning .............................. 145
Ljudkontroller ....................... 322
Rattmonterade kontroller ...... 104
RDS
*......................................... 330
Rengöring ......................... 432, 435 Aluminiumfälgar .................... 433
Exteriör.................................. 432
Interiör ................................... 435
Säkerhetsbälten .................... 436
Reservdäck Förvaringsplats ..................... 523
Lufttryck ................................ 584
Rockhängare ............................ 425
RSA (Road Sign Assist) .......... 257 Samtalsknapp
*
Sensor
Automatisk strålkastarinställning ........... 216
LDA (Körfilsvarning).............. 248
Servicenyckel........................... 114
Servicepåminnelse, indikering ................................ 86
Sidodörrar ................................ 120
Sidokrockgardiner .................... 37
Sidokrockkuddar ....................... 37
Signalhorn ................................ 146
Skötsel Aluminiumfälgar .................... 433
Exteriör ................................. 432
Interiör................................... 435
Säkerhetsbälten .................... 436
Sminkspegel ............................ 420
Solskydd................................... 420
”SOS”-knapp............................ 426
Spak
Körriktningsvisare, spak........ 210
Spak för frikoppling av motorhuven ....................... 443
Spärrspak ............................. 443
Vindrutetorkarspak................ 222
Växelspak ..................... 197, 204
Speglar Eluppvärmda ytterbackspeglar ......... 391, 400
Invändig backspegel ............. 147
Ytterbackspeglar .. ................. 148
P
R
S
HILUX_OM_OM0K375SE.book Page 610 Monday, June 18, 2018 11:06 AM
