4-5. Använda körstödssystemen
Körning
HILUX_OM_OM0K375SE

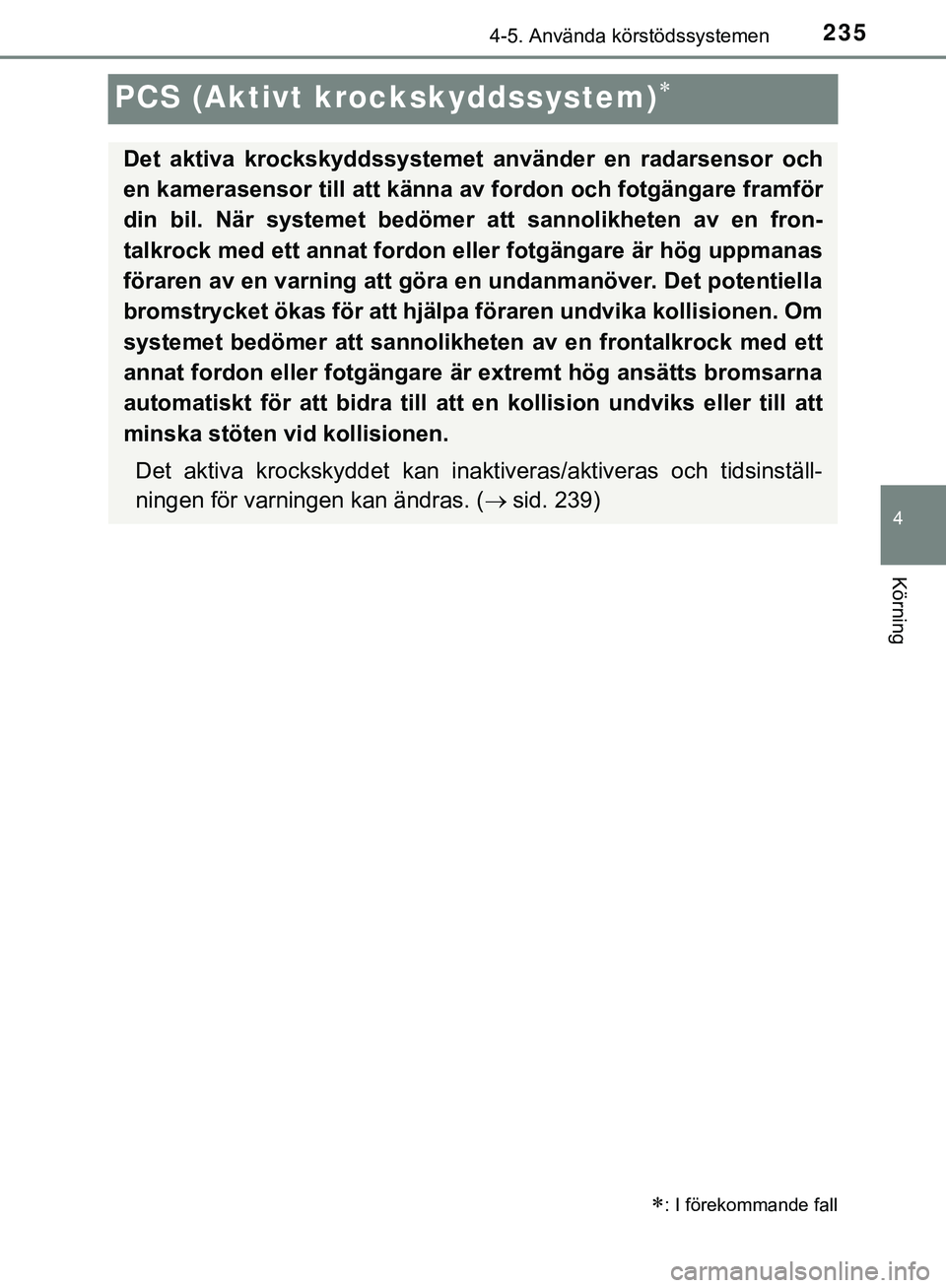

PCS (Aktivt krockskyddssystem)
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en kamerasensor till att känna av fordon och fotgängare framför
din bil. När systemet bedömer att sannolikheten av en fron-
talkrock med ett annat fordon eller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikheten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( sid. 239)
HILUX_OM_OM0K375SE.book Page 235 Monday, June 18, 2018 11:06 AM

2384-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

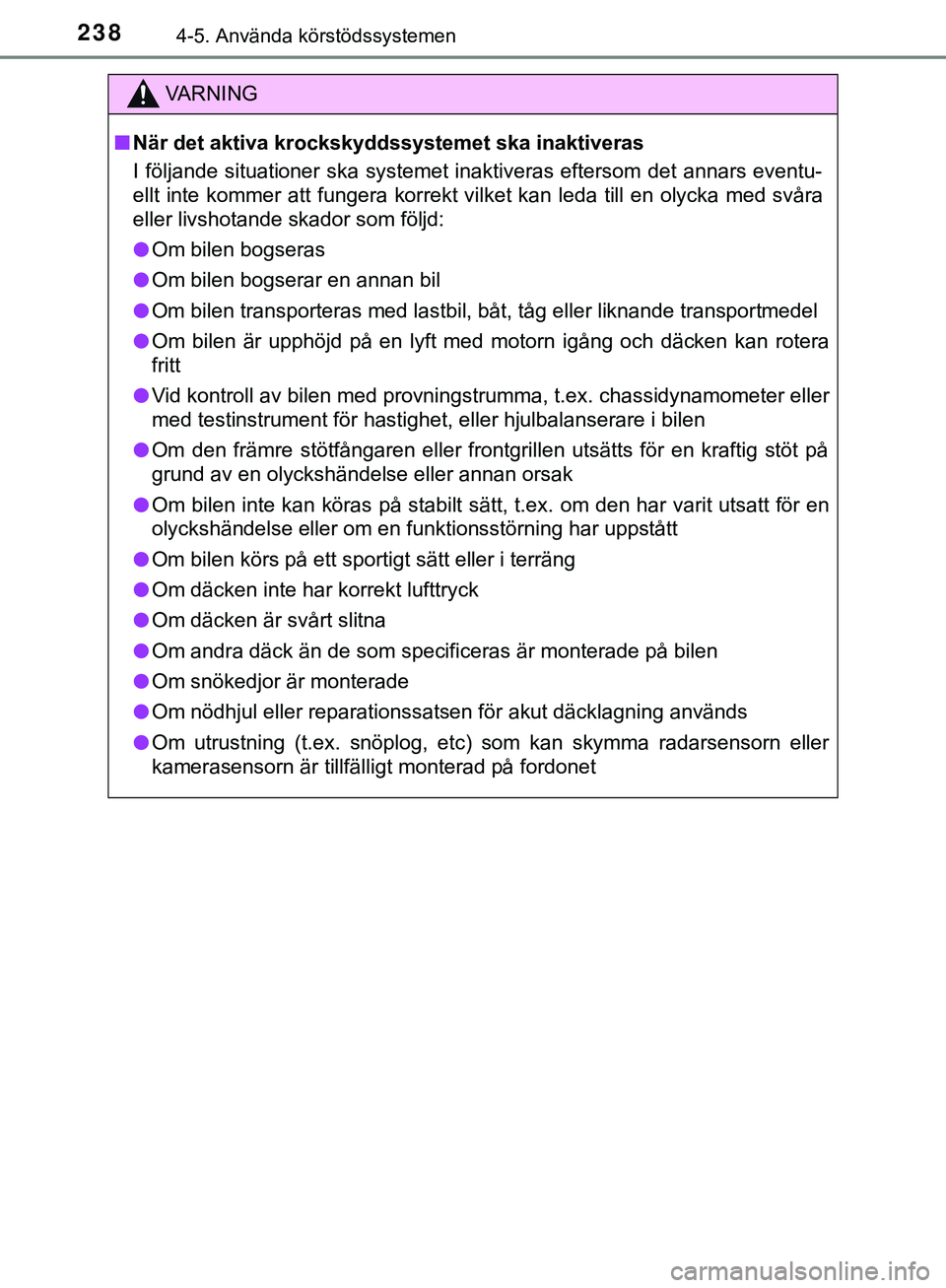

VARNING
n När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med motorn igång och däcken kan rotera
fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller om en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på fordonet
HILUX_OM_OM0K375SE.book Page 238 Monday, June 18, 2018 11:06 AM

2414-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn

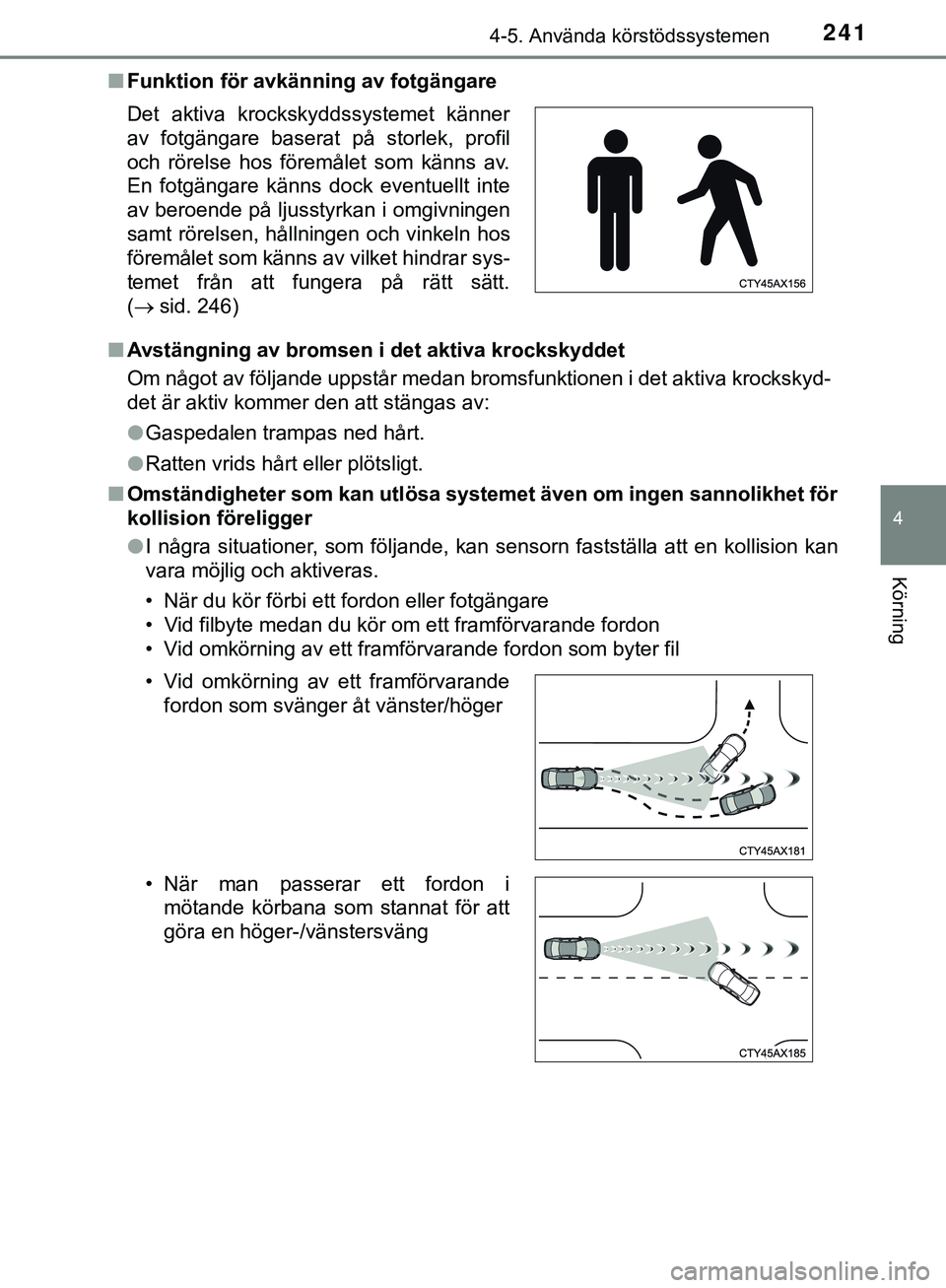

Funktion för avkänning av fotgängare
n Avstängning av bromsen i det aktiva krockskyddet
Om något av följande uppstår medan bromsfunktionen i det aktiva krockskyd-
det är aktiv kommer den att stängas av:
lGaspedalen trampas ned hårt.
l Ratten vrids hårt eller plötsligt.
n Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
Det aktiva krockskyddssystemet känner
av fotgängare baserat på storlek, profil
och rörelse hos föremålet som känns av.
En fotgängare känns dock eventuellt inte
av beroende på ljusstyrkan i omgivningen
samt rörelsen, hållningen och vinkeln hos
föremålet som känns av vilket hindrar sys-
temet från att fungera på rätt sätt.
(
 sid. 246)
• Vid omkörning av ett framförvarande fordon som svänger åt vänster/höger
• När man passerar ett fordon i mötande körbana som stannat för att
göra en höger-/vänstersväng
HILUX_OM_OM0K375SE.book Page 241 Monday, June 18, 2018 11:06 AM

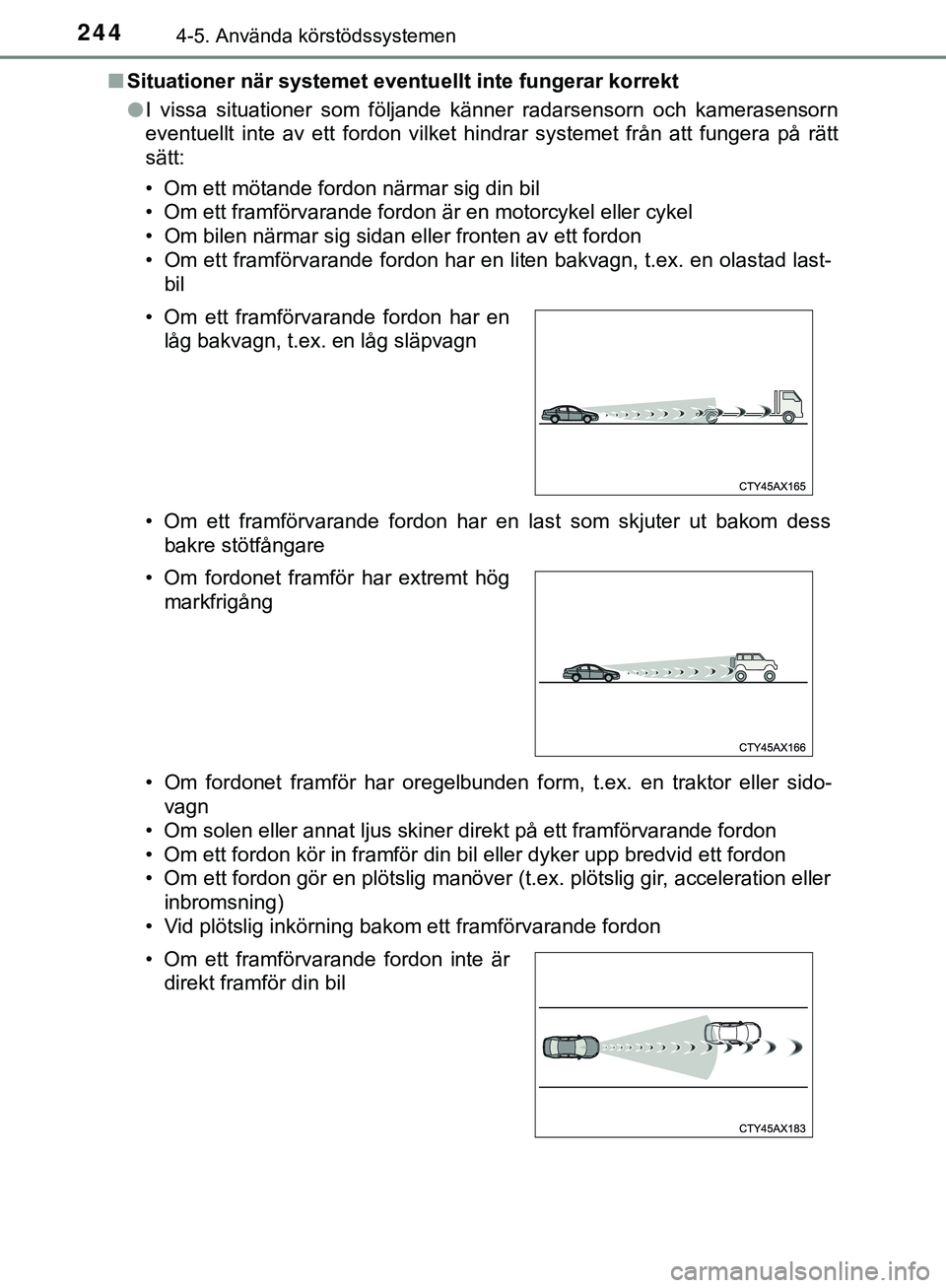

2444-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn
Situationer när systemet eventu ellt inte fungerar korrekt
l I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt
sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• Om bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad last-
bil
• Om ett framförvarande fordon har en last som skjuter ut bakom dess bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sido- vagn
• Om solen eller annat ljus skiner direkt på ett framförvarande fordon
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
HILUX_OM_OM0K375SE.book Page 244 Monday, June 18, 2018 11:06 AM

2454-5. Använda körstödssystemen
4
Körning

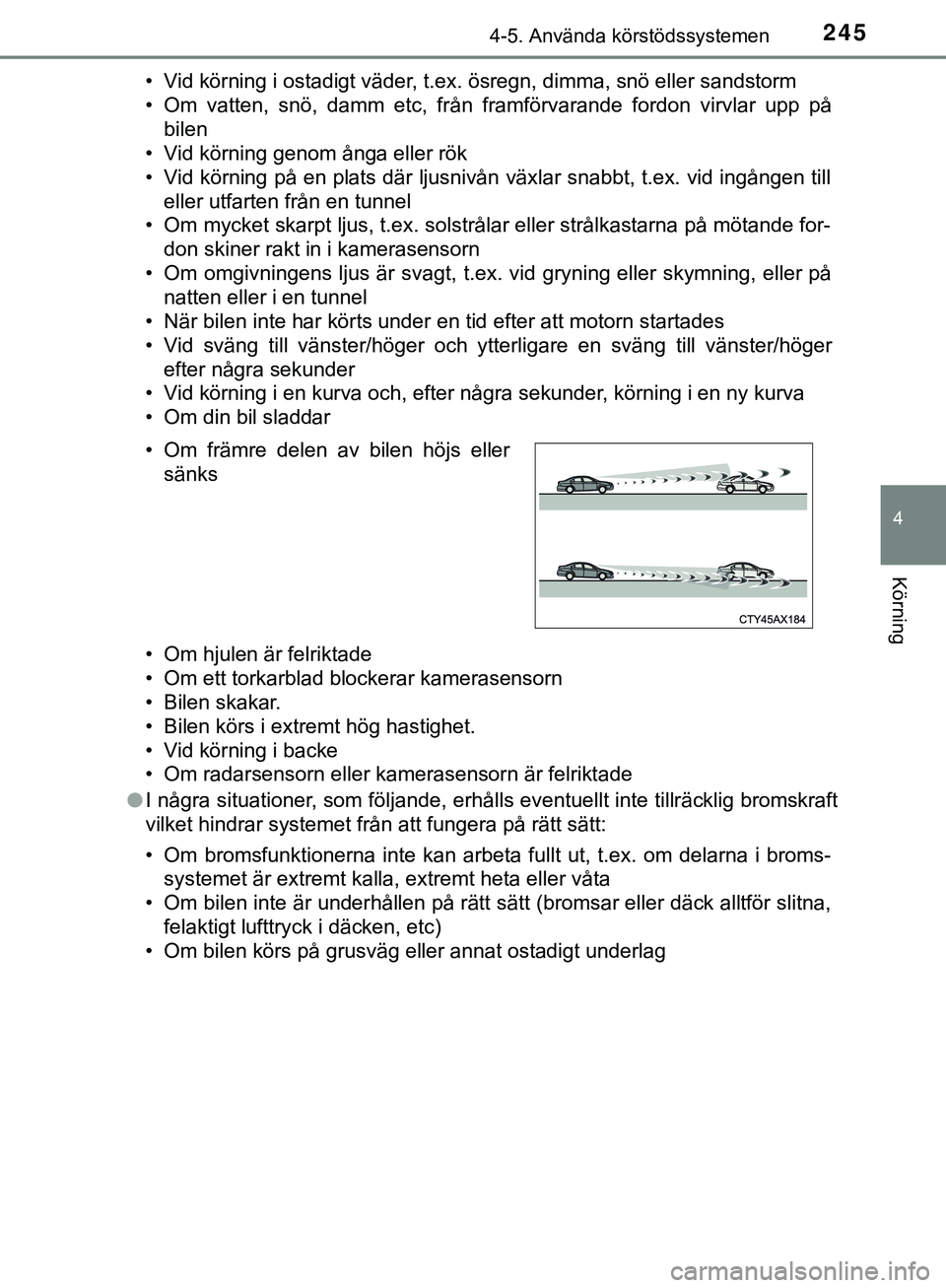

HILUX_OM_OM0K375SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om vatten, snö, damm etc, från framförvarande fordon virvlar upp på
bilen
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande for-
don skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• När bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade
l I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om delarna i broms-
systemet är extremt kalla, extremt heta eller våta
• Om bilen inte är underhållen på rätt sätt (bromsar eller däck alltför slitna, felaktigt lufttryck i däcken, etc)
• Om bilen körs på grusväg eller annat ostadigt underlag • Om främre delen av bilen höjs eller
sänks
HILUX_OM_OM0K375SE.book Page 245 Monday, June 18, 2018 11:06 AM

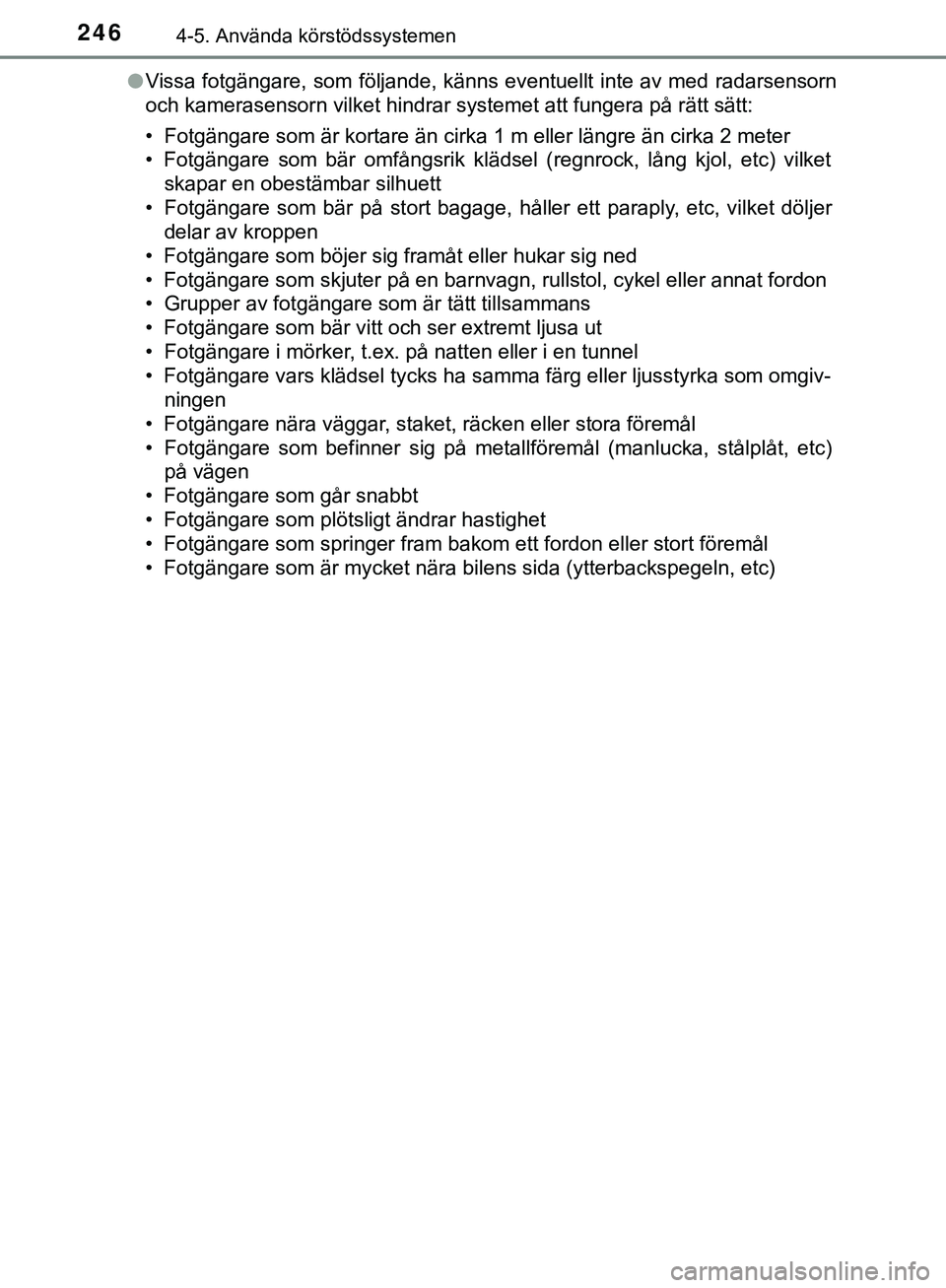

2464-5. Använda körstödssystemen
HILUX_OM_OM0K375SEl
Vissa fotgängare, som följande, känns eventuellt inte av med radarsensorn
och kamerasensorn vilket hindrar systemet att fungera på rätt sätt:
• Fotgängare som är kortare än cirka 1 m eller längre än cirka 2 meter
• Fotgängare som bär omfångsrik klädsel (regnrock, lång kjol, etc) vilket
skapar en obestämbar silhuett
• Fotgängare som bär på stort bagage, håller ett paraply, etc, vilket döljer delar av kroppen
• Fotgängare som böjer sig framåt eller hukar sig ned
• Fotgängare som skjuter på en barnvagn, rullstol, cykel eller annat fordon
• Grupper av fotgängare som är tätt tillsammans
• Fotgängare som bär vitt och ser extremt ljusa ut
• Fotgängare i mörker, t.ex. på natten eller i en tunnel
• Fotgängare vars klädsel tycks ha samma färg eller ljusstyrka som omgiv- ningen
• Fotgängare nära väggar, staket, räcken eller stora föremål
• Fotgängare som befinner sig på metallföremål (manlucka, stålplåt, etc) på vägen
• Fotgängare som går snabbt
• Fotgängare som plötsligt ändrar hastighet
• Fotgängare som springer fram bakom ett fordon eller stort föremål
• Fotgängare som är mycket nära bilens sida (ytterbackspegeln, etc)
HILUX_OM_OM0K375SE.book Page 246 Monday, June 18, 2018 11:06 AM

2474-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn

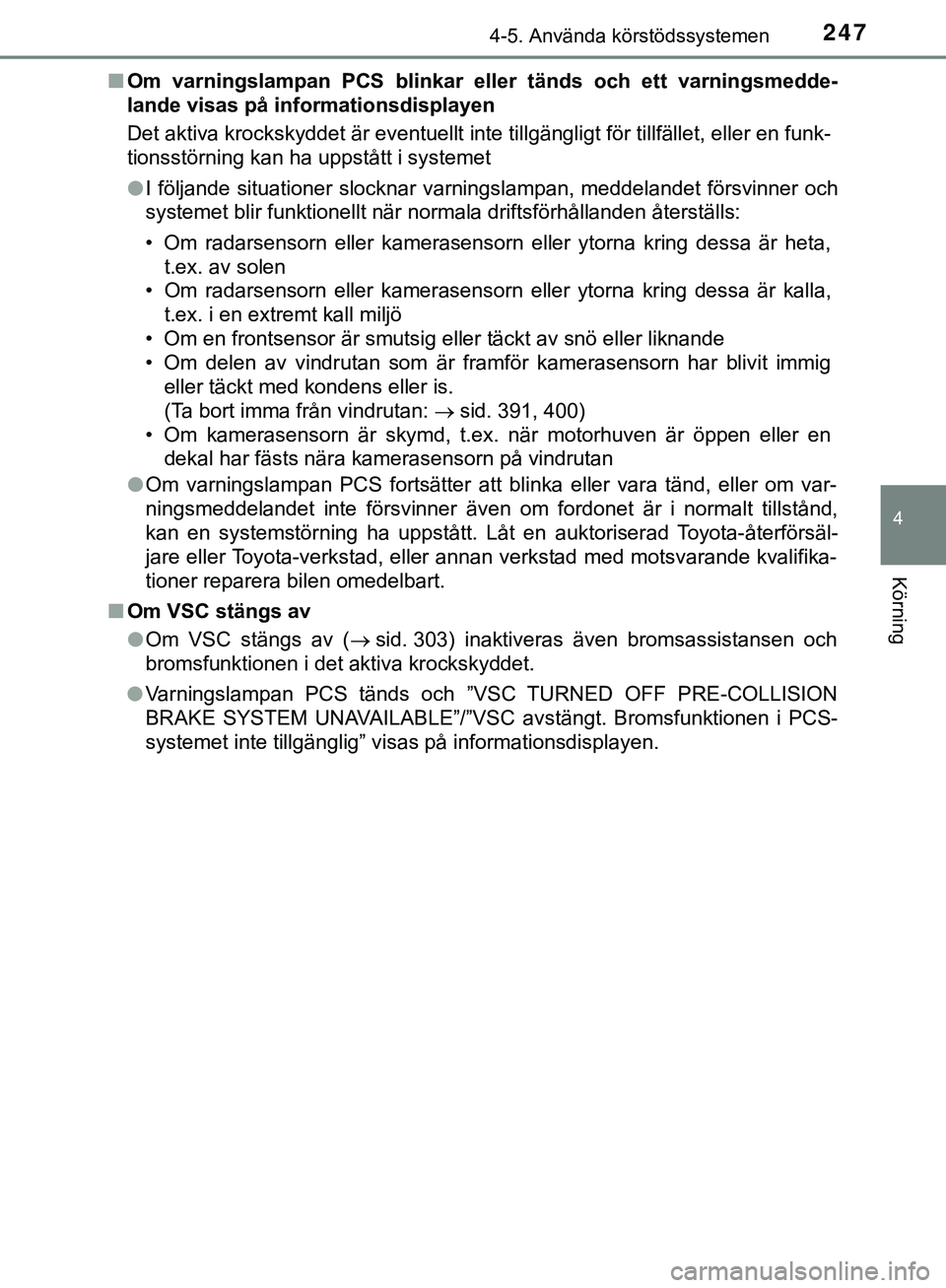

Om varningslampan PCS blinkar e ller tänds och ett varningsmedde-
lande visas på informationsdisplayen
Det aktiva krockskyddet är eventuellt inte tillgängligt för tillfället, eller en funk-
tionsstörning kan ha uppstått i systemet
l I följande situationer slocknar varningslampan, meddelandet försvinner och
systemet blir funktionellt när normala driftsförhållanden åt\
erställs:
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är heta,
t.ex. av solen
• Om radarsensorn eller kamerasensorn eller ytorna kring dessa är kalla,
t.ex. i en extremt kall miljö
• Om en frontsensor är smutsig eller täckt av snö eller liknande
• Om delen av vindrutan som är framför kamerasensorn har blivit immig eller täckt med kondens eller is.
(Ta bort imma från vindrutan: sid. 391, 400)
• Om kamerasensorn är skymd, t.ex. när motorhuven är öppen eller en dekal har fästs nära kamerasensorn på vindrutan
l Om varningslampan PCS fortsätter att blinka eller vara tänd, eller om var-
ningsmeddelandet inte försvinner även om fordonet är i normalt tillstånd,
kan en systemstörning ha uppstått. Låt en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifika-
tioner reparera bilen omedelbart.
n Om VSC stängs av
lOm VSC stängs av ( sid. 303) inaktiveras även bromsassistansen och
bromsfunktionen i det aktiva krockskyddet.
l Varningslampan PCS tänds och ”VSC TURNED OFF PRE-COLLISION
BRAKE SYSTEM UNAVAILABLE”/”VSC avstängt. Bromsfunktionen i PCS-
systemet inte tillgänglig” visas på informationsdisplayen.
HILUX_OM_OM0K375SE.book Page 247 Monday, June 18, 2018 11:06 AM

2484-5. Använda körstödssystemen
HILUX_OM_OM0K375SE

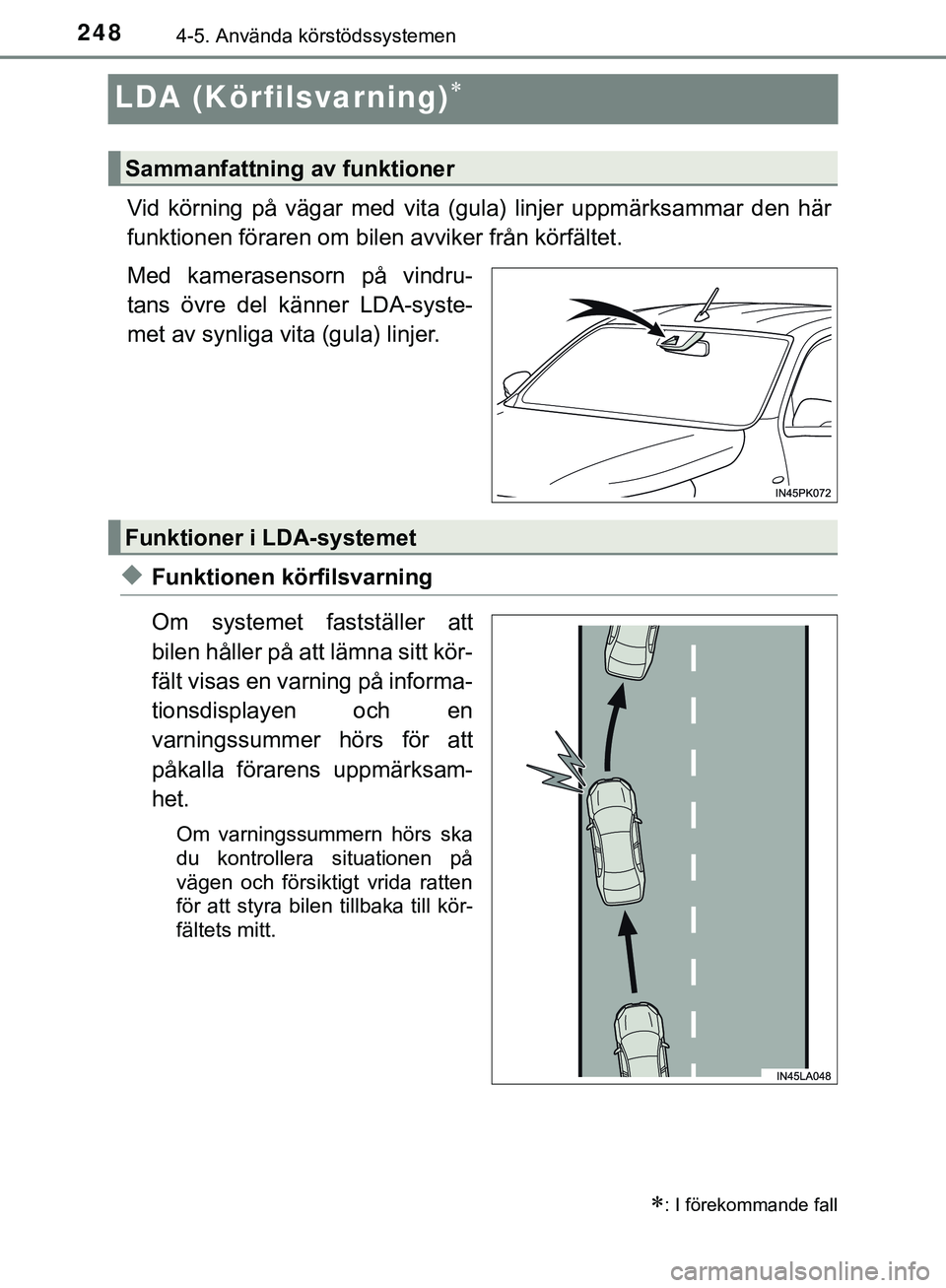

LDA (Körfilsvarning)
Vid körning på vägar med vita (gula) linjer uppmärksammar den här
funktionen föraren om bilen avviker från körfältet.
Med kamerasensorn på vindru-
tans övre del känner LDA-syste-
met av synliga vita (gula) linjer.
uFunktionen körfilsvarning
Om systemet fastställer att
bilen håller på att lämna sitt kör-
fält visas en varning på informa-
tionsdisplayen och en
varningssummer hörs för att
påkalla förarens uppmärksam-
het.
Om varningssummern hörs ska
du kontrollera situationen på
vägen och försiktigt vrida ratten
för att styra bilen tillbaka till kör-
fältets mitt.
: I förekommande fall
Sammanfattning av funktioner
Funktioner i LDA-systemet
HILUX_OM_OM0K375SE.book Page 248 Monday, June 18, 2018 11:06 AM

2544-5. Använda körstödssystemen
HILUX_OM_OM0K375SEn

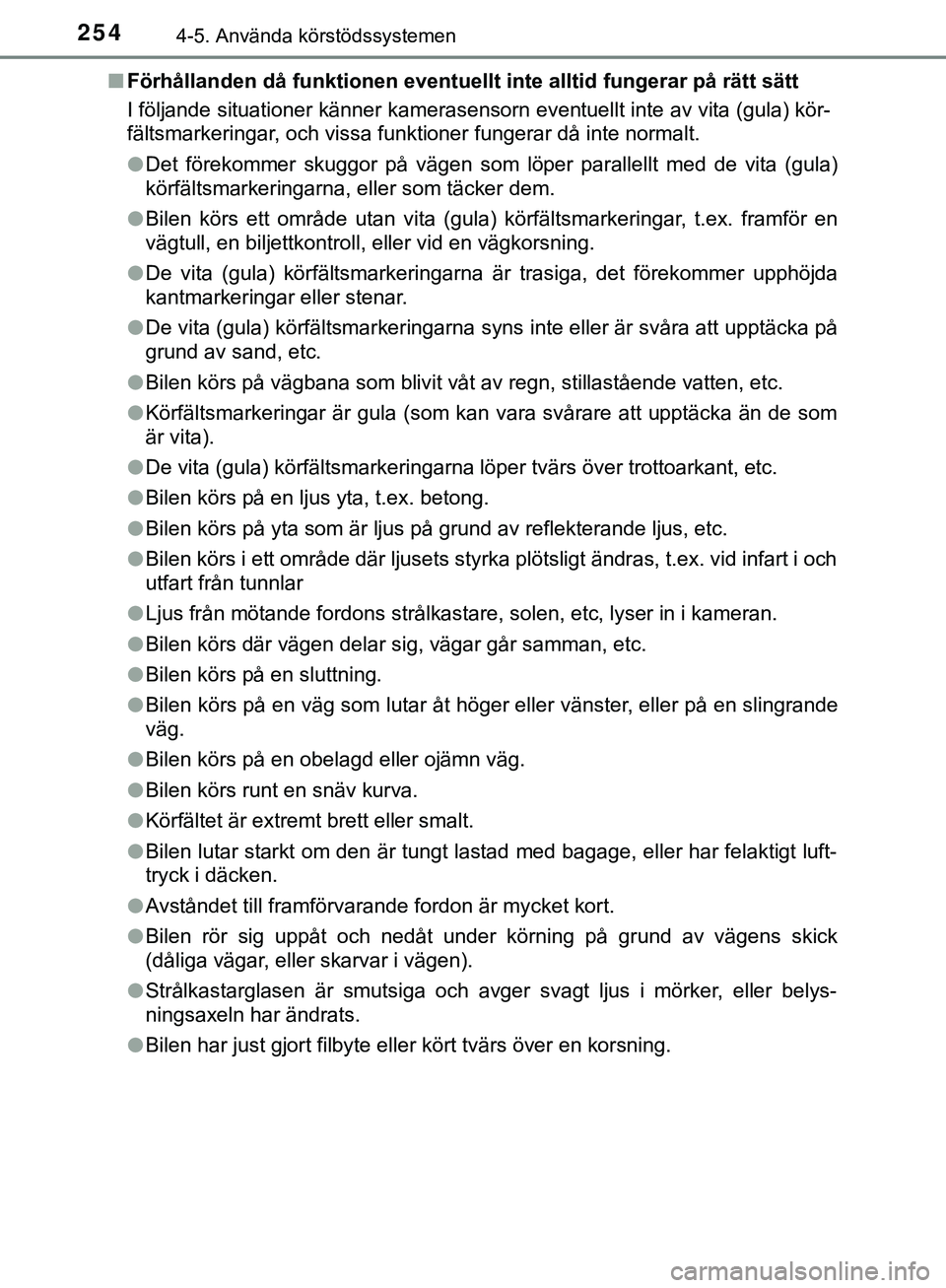

Förhållanden då funktionen eventuellt inte alltid fungerar på rätt sätt
I följande situationer känner kamerasensorn eventuellt inte av vita (gula) kör-
fältsmarkeringar, och vissa funktioner fungerar då inte normalt.
lDet förekommer skuggor på vägen som löper parallellt med de vita (gula)
körfältsmarkeringarna, eller som täcker dem.
l Bilen körs ett område utan vita (gula) körfältsmarkeringar, t.ex. framför en
vägtull, en biljettkontroll, eller vid en vägkorsning.
l De vita (gula) körfältsmarkeringarna är trasiga, det förekommer upphöjda
kantmarkeringar eller stenar.
l De vita (gula) körfältsmarkeringarna syns inte eller är svåra att upptäcka på
grund av sand, etc.
l Bilen körs på vägbana som blivit våt av regn, stillastående vatten, etc.
l Körfältsmarkeringar är gula (som kan vara svårare att upptäcka än de som
är vita).
l De vita (gula) körfältsmarkeringar na löper tvärs över trottoarkant, etc.
l Bilen körs på en ljus yta, t.ex. betong.
l Bilen körs på yta som är ljus på grund av reflekterande ljus, etc.
l Bilen körs i ett område där ljusets styrka plötsligt ändras, t.ex. vid infart i och
utfart från tunnlar
l Ljus från mötande fordons strålkastare, solen, etc, lyser in i kameran.
l Bilen körs där vägen delar sig, vägar går samman, etc.
l Bilen körs på en sluttning.
l Bilen körs på en väg som lutar åt höger eller vänster, eller på en slingrande
väg.
l Bilen körs på en obelagd eller ojämn väg.
l Bilen körs runt en snäv kurva.
l Körfältet är extremt brett eller smalt.
l Bilen lutar starkt om den är tungt lastad med bagage, eller har felaktigt luft-
tryck i däcken.
l Avståndet till framförvarande fordon är mycket kort.
l Bilen rör sig uppåt och nedåt under körning på grund av vägens skick
(dåliga vägar, eller skarvar i vägen).
l Strålkastarglasen är smutsiga och avger svagt ljus i mörker, eller belys-
ningsaxeln har ändrats.
l Bilen har just gjort filbyte eller kört tvärs över en korsning.
HILUX_OM_OM0K375SE.book Page 254 Monday, June 18, 2018 11:06 AM

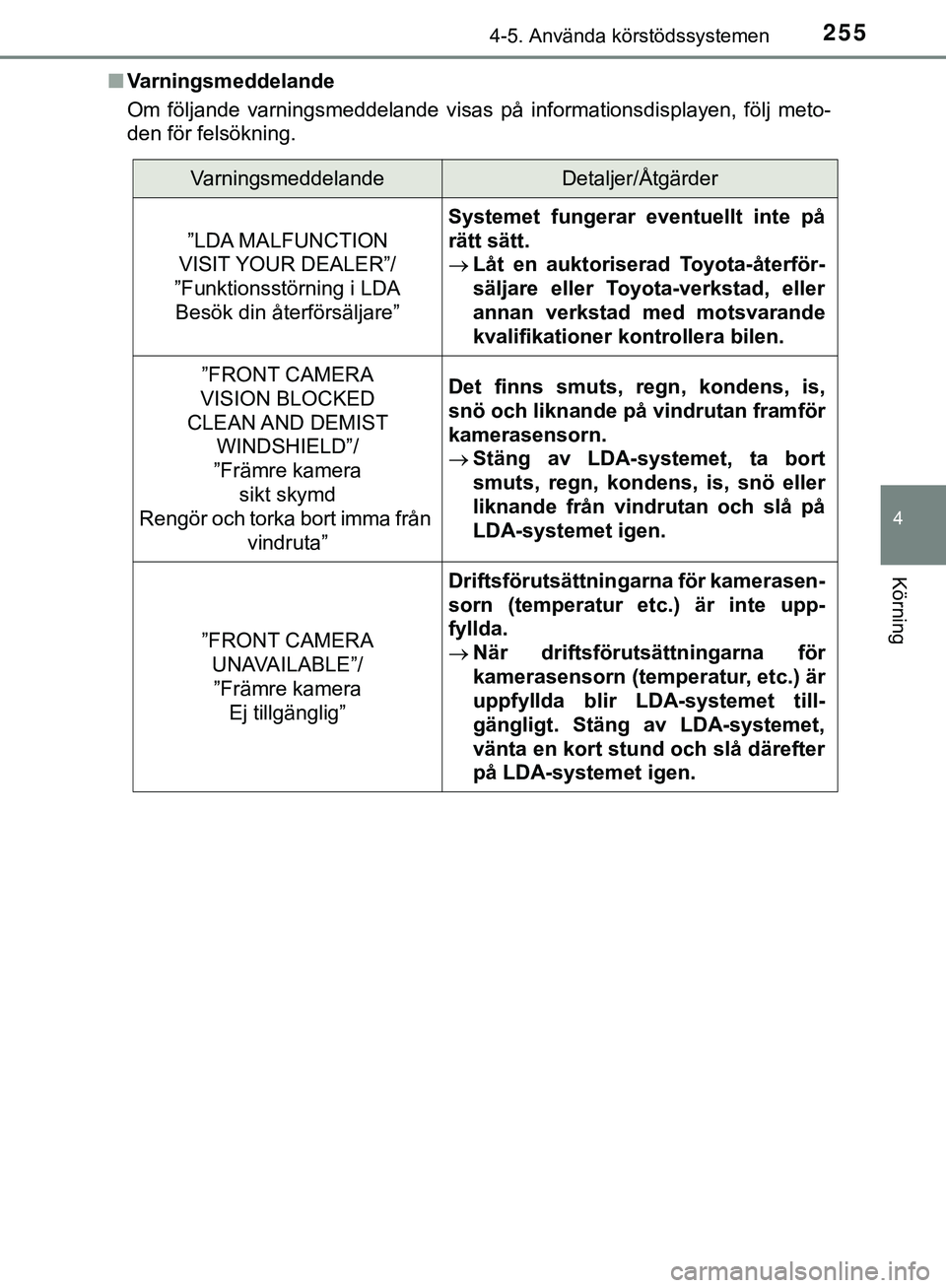

2554-5. Använda körstödssystemen
4
Körning
HILUX_OM_OM0K375SEn
Varningsmeddelande
Om följande varningsmeddelande visas på informationsdisplayen, följ meto-
den för felsökning.
VarningsmeddelandeDetaljer/Åtgärder
”LDA MALFUNCTION
VISIT YOUR DEALER”/
”Funktionsstörning i LDA Besök din återförsäljare”
Systemet fungerar eventuellt inte på
rätt sätt.
 Låt en auktoriserad Toyota-återför-
säljare eller Toyota-verkstad, eller
annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
”FRONT CAMERA
VISION BLOCKED
CLEAN AND DEMIST WINDSHIELD”/
”Främre kamera sikt skymd
Rengör och torka bort imma från
vindruta”Det finns smuts, regn, kondens, is,
snö och liknande på vindrutan framför
kamerasensorn.
Stäng av LDA-systemet, ta bort
smuts, regn, kondens, is, snö eller
liknande från vindrutan och slå på
LDA-systemet igen.
”FRONT CAMERA
UNAVAILABLE”/”Främre kamera
Ej tillgänglig”
Driftsförutsättnin garna för kamerasen-
sorn (temperatur etc.) är inte upp-
fyllda.
 När driftsförutsättningarna för
kamerasensorn (temperatur, etc.) är
uppfyllda blir LDA-systemet till-
gängligt. Stäng av LDA-systemet,
vänta en kort stund och slå därefter
på LDA-systemet igen.
HILUX_OM_OM0K375SE.book Page 255 Monday, June 18, 2018 11:06 AM
