INNHOLDSFORTEGNELSE2
HILUX_OM_OM0K375NO_(EE)Til informasjon ................................. 8
Slik leser du denne håndboken..... 14
Lete opp et emne .......................... 15
Bildeinnholdsfortegnelse ............... 16
1-1. Sikker bruk
Før du begynner å kjøre ....... 28
For sikker kjøring .................. 30
Sikkerhetsbelter .................... 32
SRS-kollisjonsputer .............. 37
Advarsler om eksos .............. 48
1-2. Barnesikkerhet Klassifiseringssystem for forsetepassasjer ................. 49
Manuell av/på-bryter for kollisjonspute ...................... 54
Ha med barn i bilen .............. 56
Barneseter ............................ 57
1-3. Tyverisikringssystem Startsperre ............................ 87
Alarm .................................... 89 2. Instrumentpanel
Indikatorer og varsellamper....................... 94
Instrumenter og målere ...... 102
Multiinformasjonsdisplay (type A) ............................. 107
Multiinformasjonsdisplay (type B) ............................. 111
Informasjon om drivstofforbruk .................. 119
3-1. Informasjon om nøkler Nøkler ................................. 122
3-2. Åpne, lukke og låse dørene
Sidedører ............................ 128
Tilgangspaneler (kun smart-cab-modeller) ......... 134
Baklem................................ 135
Smart inngangs- og startsystem ....................... 138
3-3. Justere setene Forseter .............................. 145
Bakseter ............................. 147
Hodestøtter ......................... 150
3-4. Justere rattet og speilene
Ratt ..................................... 153
Innvendig speil ................... 155
Utvendige speil ................... 156
1Sikkerhet
2Instrumentpanel
3Bruk av
komponentene
OM0K375NO.book Page 2 Tuesday, July 10, 2018 4:27 PM

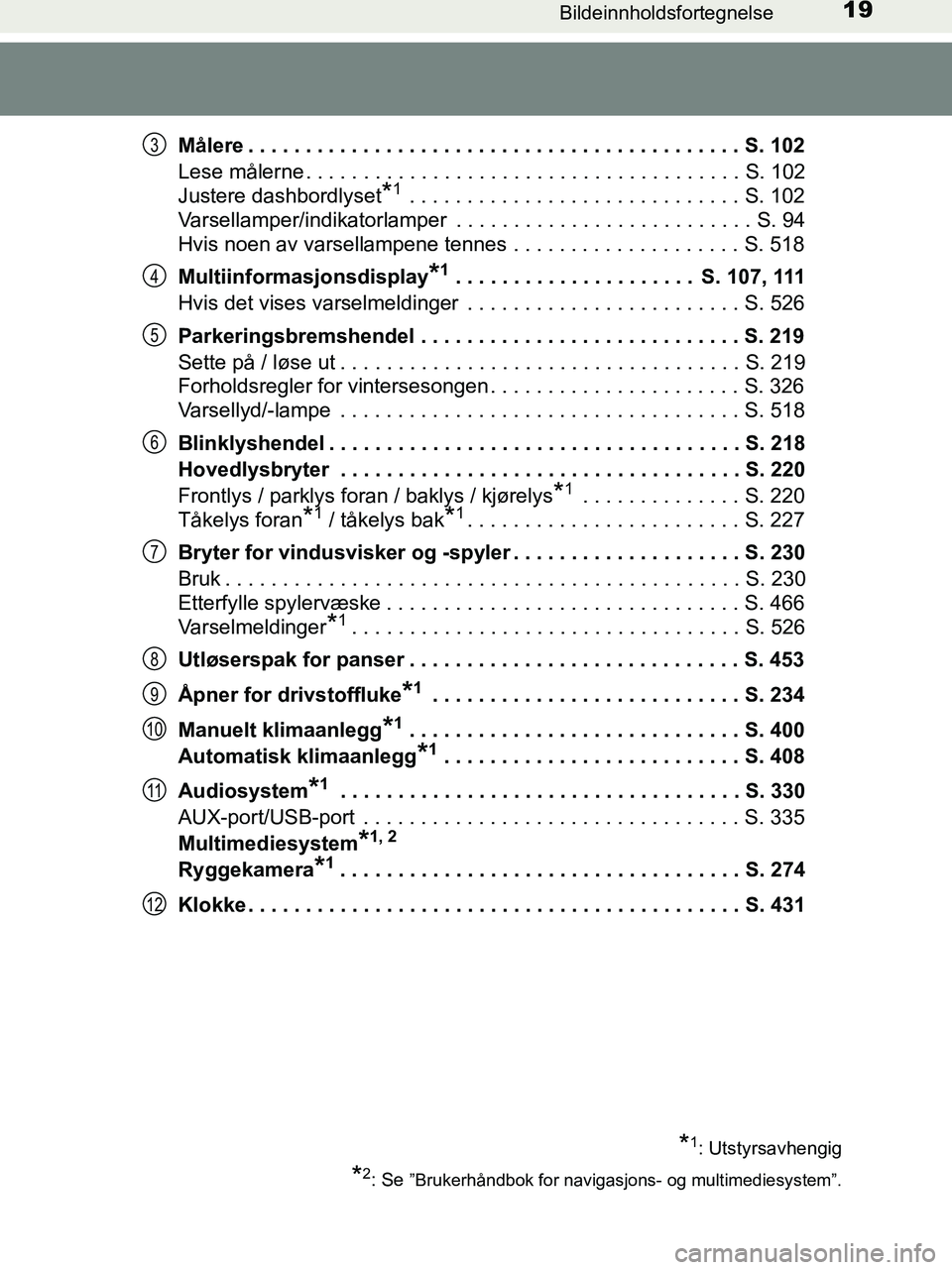

19Bildeinnholdsfortegnelse
HILUX_OM_OM0K375NO_(EE)Målere . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Lese målerne . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Justere dashbordlyset
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 102
Varsellamper/indikatorlamper . . . . . . . . . . . . . . . . . . . . . . . . . . S. 94
Hvis noen av varsellampene tennes . . . . . . . . . . . . . . . . . . . . S. 518
Multiinformasjonsdisplay
*1 . . . . . . . . . . . . . . . . . . . . . S. 107, 111
Hvis det vises varselmeldinger . . . . . . . . . . . . . . . . . . . . . . . . S. 526
Parkeringsbremshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219
Sette på / løse ut . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 219
Forholdsregler for vintersesongen . . . . . . . . . . . . . . . . . . . . . . S. 326
Varsellyd/-lampe . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 518
Blinklyshendel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 218
Hovedlysbryter . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220
Frontlys / parklys foran / baklys / kjørelys
*1 . . . . . . . . . . . . . . S. 220
Tåkelys foran
*1 / tåkelys bak*1. . . . . . . . . . . . . . . . . . . . . . . . S. 227
Bryter for vindusvisker og -spyler . . . . . . . . . . . . . . . . . . . . S. 230
Bruk . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 230
Etterfylle spylervæske . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 466
Varselmeldinger
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 526
Utløserspak for panser . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 453
Åpner for drivstoffluke
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 234
Manuelt klimaanlegg
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 400
Automatisk klimaanlegg
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . S. 408
Audiosystem
*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 330
AUX-port/USB-port . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 335
Multimediesystem
*1, 2
Ryggekamera*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 274
Klokke . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 431
*1: Utstyrsavhengig
*2: Se ”Brukerhåndbok for navigasj ons- og multimediesystem”.
3
4
5
6
7
8
9
10
11
12
OM0K375NO.book Page 19 Tuesday, July 10, 2018 4:27 PM

93
2Instrumentpanel
HILUX_OM_OM0K375NO_(EE)2. Instrumentpanel
Indikatorer og varsellamper ......................94
Instrumenter og målere...... 102
Multiinformasjonsdisplay (type A) ............................ 107
Multiinformasjonsdisplay (type B) ............................ 111
Informasjon om drivstofforbruk .................. 119
OM0K375NO.book Page 93 Tuesday, July 10, 2018 4:27 PM

942. Instrumentpanel
HILUX_OM_OM0K375NO_(EE)

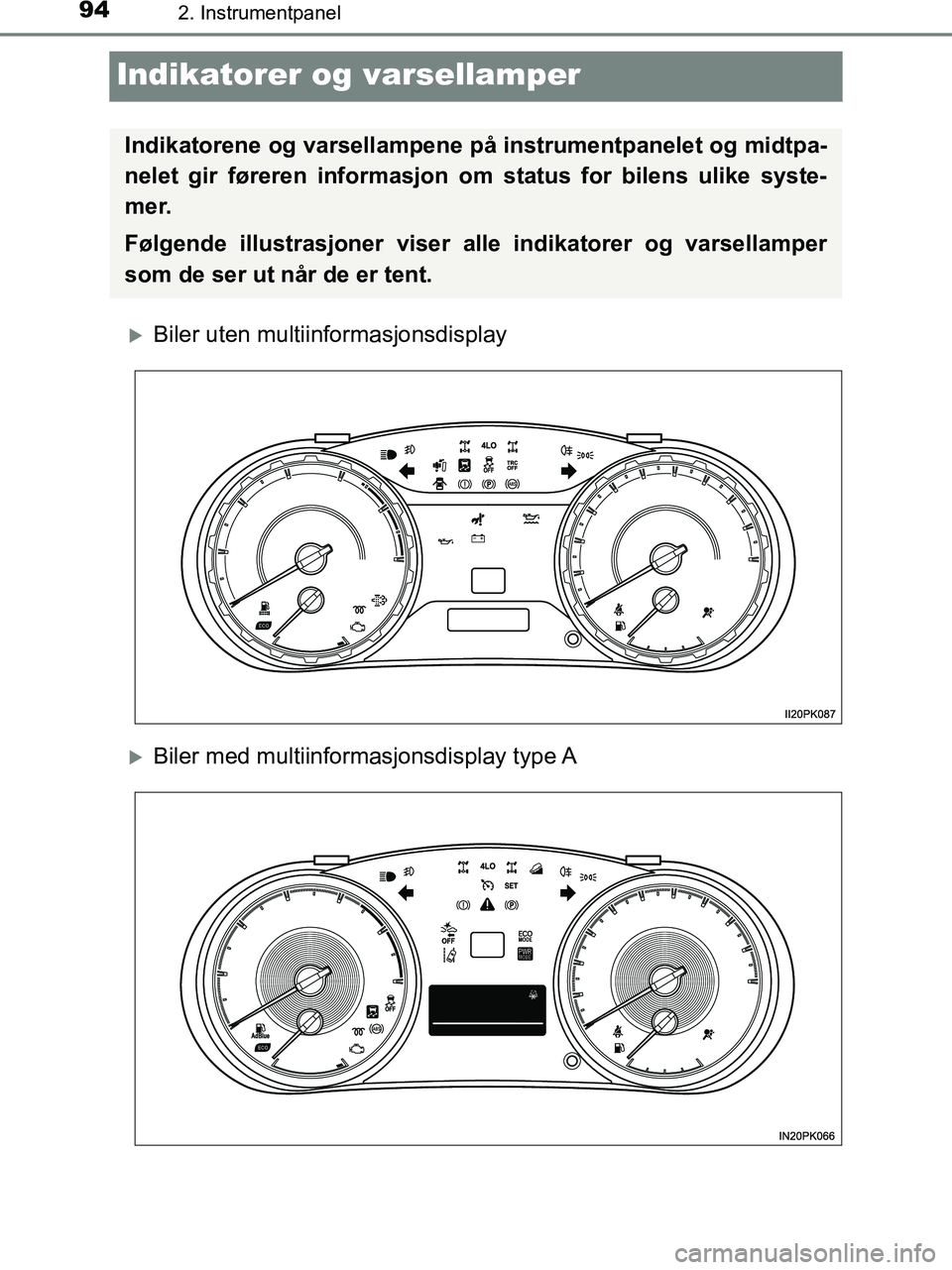

Indikatorer og varsellamper
Biler uten multiinformasjonsdisplay
Biler med multiinformasjonsdisplay type A
Indikatorene og varsellampene på instrumentpanelet og midtpa-
nelet gir føreren informasjon om status for bilens ulike syste-
mer.
Følgende illustrasjoner viser al le indikatorer og varsellamper
som de ser ut når de er tent.
OM0K375NO.book Page 94 Tuesday, July 10, 2018 4:27 PM

952. Instrumentpanel
2
Instrumentpanel
HILUX_OM_OM0K375NO_(EE)

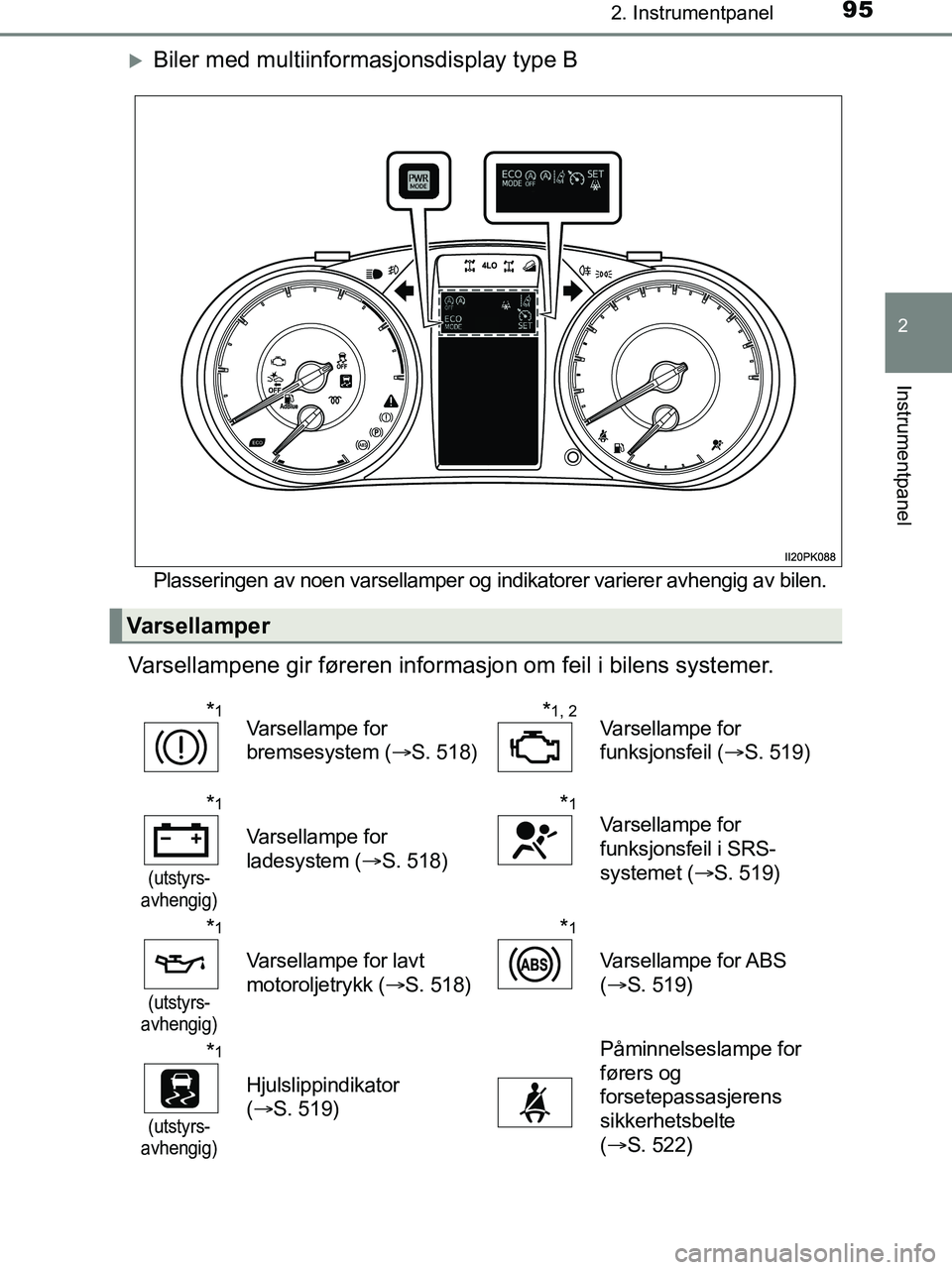

Biler med multiinformasjonsdisplay type B
Plasseringen av noen varsellamper og indikatorer varierer avhengig av bilen.
Varsellampene gir føreren informasjon om feil i bilens systemer.
Varsellamper
*1Varsellampe for
bremsesystem (S. 518)*1, 2Varsellampe for
funksjonsfeil ( S. 519)
*1
(utstyrs-
avhengig)
Varsellampe for
ladesystem ( S. 518)
*1
Varsellampe for
funksjonsfeil i SRS-
systemet ( S. 519)
*1
(utstyrs-
avhengig)
Varsellampe for lavt
motoroljetrykk ( S. 518)
*1
Varsellampe for ABS
( S. 519)
*1
(utstyrs-
avhengig)
Hjulslippindikator
(  S. 519)
Påminnelseslampe for
førers og
forsetepassasjerens
sikkerhetsbelte
( S. 522)
OM0K375NO.book Page 95 Tuesday, July 10, 2018 4:27 PM

972. Instrumentpanel
2
Instrumentpanel
HILUX_OM_OM0K375NO_(EE)

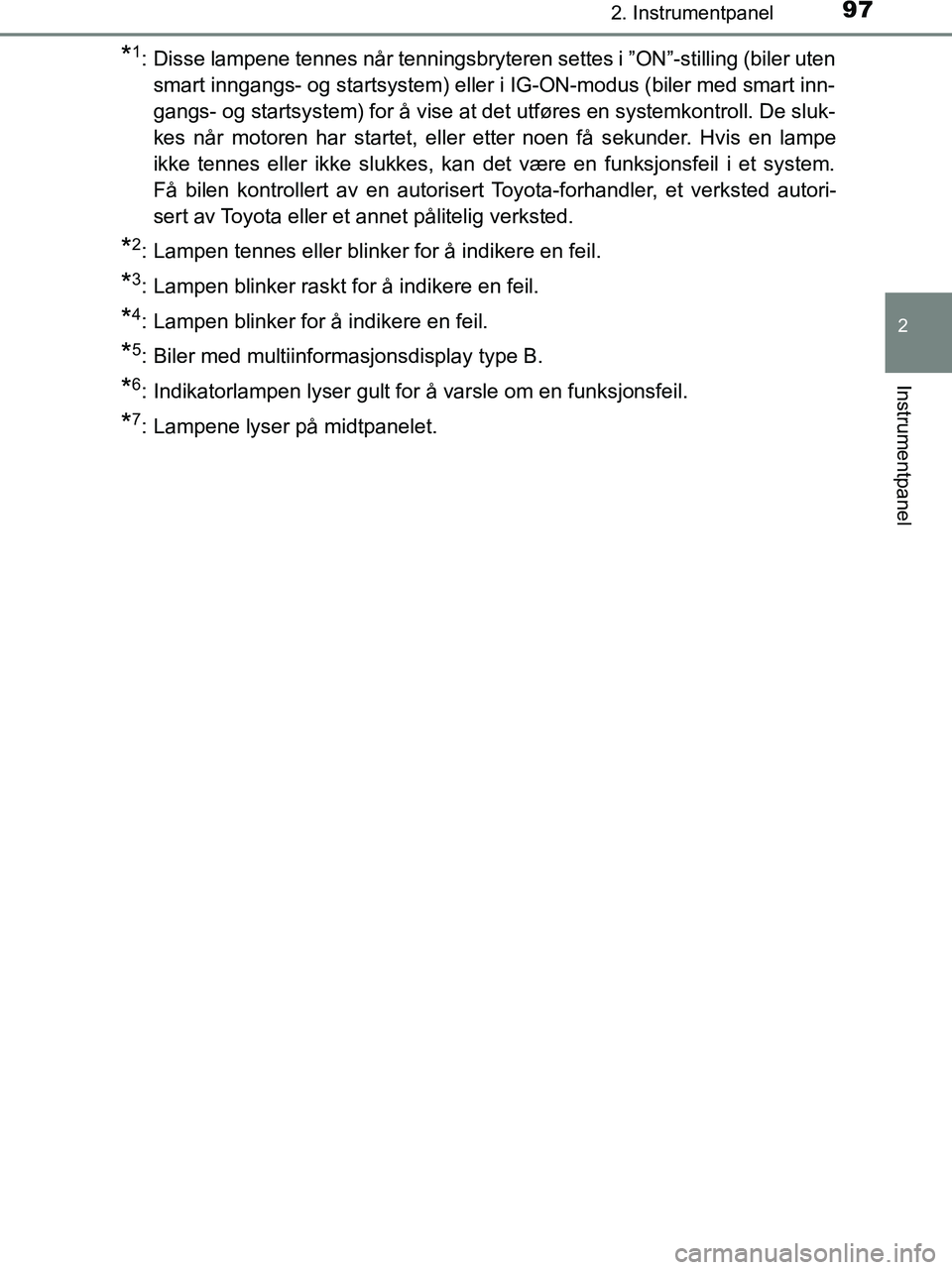

*1: Disse lampene tennes når tenningsbryteren settes i ”ON”-stilling (biler utensmart inngangs- og startsystem) eller i IG-ON-modus (biler med smart inn-
gangs- og startsystem) for å vise at det utføres en systemkontroll. De sluk-
kes når motoren har startet, eller etter noen få sekunder. Hvis en lampe
ikke tennes eller ikke slukkes, kan det være en funksjonsfeil i et system.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
*2: Lampen tennes eller blinker for å indikere en feil.
*3: Lampen blinker raskt for å indikere en feil.
*4: Lampen blinker for å indikere en feil.
*5: Biler med multiinformasjonsdisplay type B.
*6: Indikatorlampen lyser gult for å varsle om en funksjonsfeil.
*7: Lampene lyser på midtpanelet.
OM0K375NO.book Page 97 Tuesday, July 10, 2018 4:27 PM

992. Instrumentpanel
2
Instrumentpanel
HILUX_OM_OM0K375NO_(EE)
*1: Disse lampene tennes når tenningsbryteren settes i ”ON”-stilling (biler utensmart inngangs- og startsystem) eller i IG-ON-modus (biler med smart inn-
gangs- og startsystem) for å vise at det utføres en systemkontroll. De sluk-
kes når motoren har startet, eller etter noen få sekunder. Hvis en lampe
ikke tennes eller ikke slukkes, kan det være en funksjonsfeil i et system.
Få bilen kontrollert av en autorisert Toyota-forhandler, et verksted autori-
sert av Toyota eller et annet pålitelig verksted.
*2: Indikatorlampen blinker for å vise at systemet er i drift.
*3: Lampen tennes når systemet slås av.
*4: Lampen lyser grønt når systemet er i drift. Når LDA-funksjonen er i drift,
lyser lampen grønt (biler med multiinformasjonsdisplay type A) eller blinker
gult (biler med multiinformasjonsdisplay type B).
*5: Lampen lyser på midtpanelet.

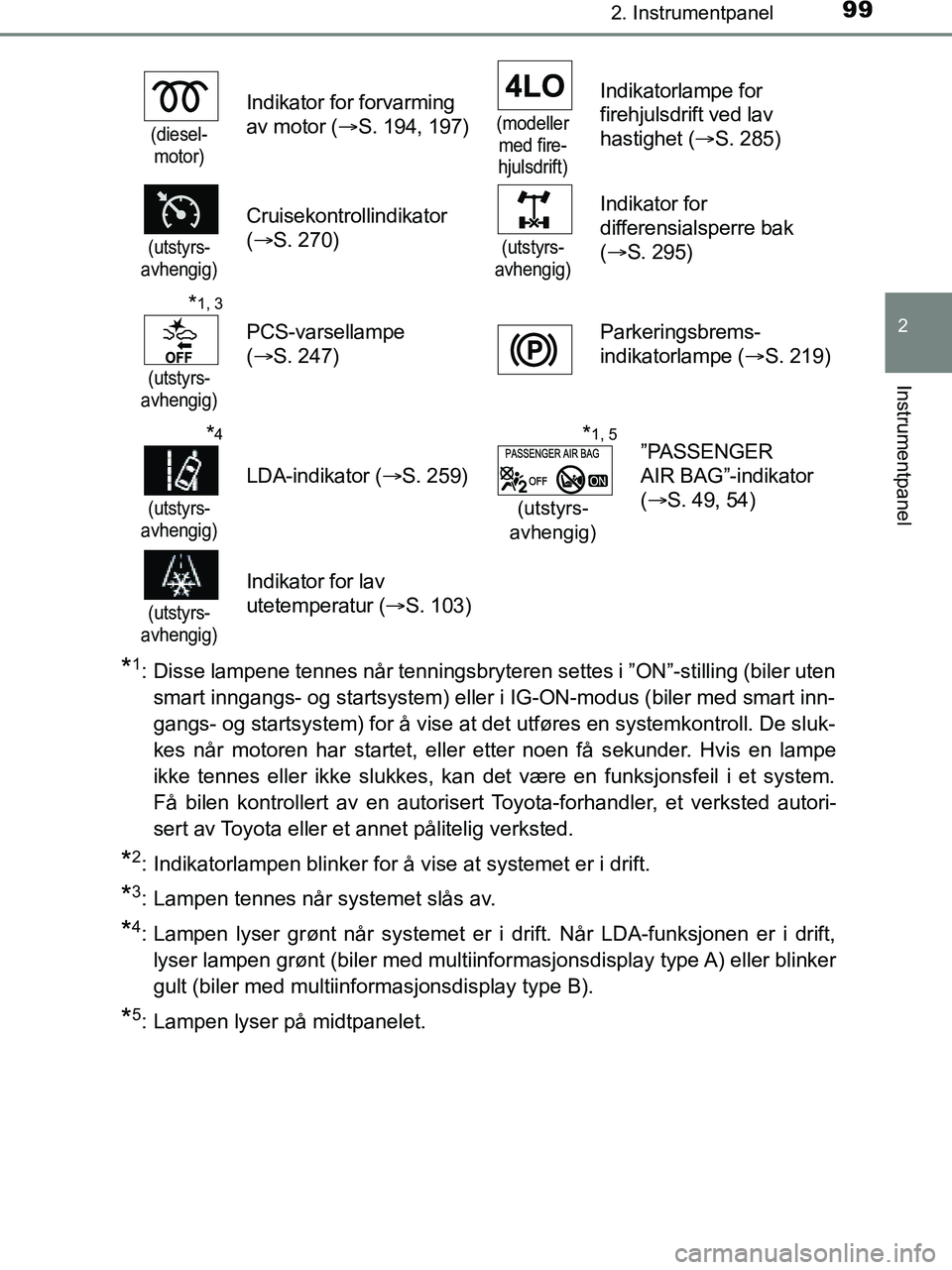

(diesel- motor)
Indikator for forvarming
av motor ( S. 194, 197)(modeller
med fire-
hjulsdrift)
Indikatorlampe for
firehjulsdrift ved lav
hastighet ( S. 285)
(utstyrs-
avhengig)
Cruisekontrollindikator
(  S. 270)
(utstyrs-
avhengig)
Indikator for
differensialsperre bak
(  S. 295)
*1, 3
(utstyrs-
avhengig)
PCS-varsellampe
(  S. 247)Parkeringsbrems-
indikatorlampe ( S. 219)
*4
(utstyrs-
avhengig)
LDA-indikator ( S. 259)
*1, 5
(utstyrs-
avhengig)
”PASSENGER
AIR BAG”-indikator
(  S. 49, 54)
(utstyrs-
avhengig)
Indikator for lav
utetemperatur ( S. 103)
OM0K375NO.book Page 99 Tuesday, July 10, 2018 4:27 PM

1002. Instrumentpanel
HILUX_OM_OM0K375NO_(EE)

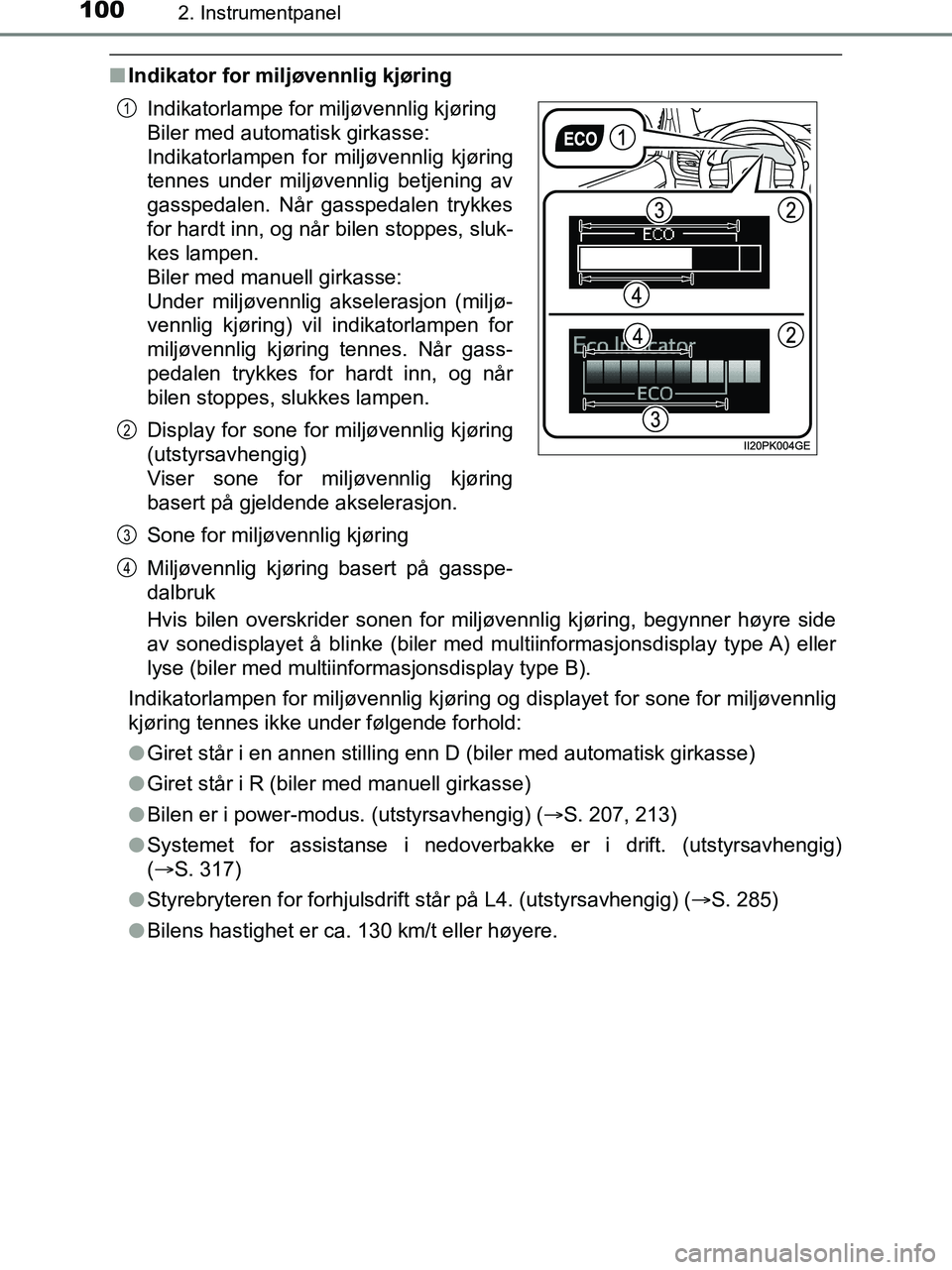

nIndikator for miljøvennlig kjøring
Hvis bilen overskrider sonen for milj øvennlig kjøring, begynner høyre side
av sonedisplayet å blinke (biler med multiinformasjonsdisplay type A) eller
lyse (biler med multiinformasjonsdisplay type B).
Indikatorlampen for miljøvennlig kjøring og displayet for sone for miljøvennlig
kjøring tennes ikke under følgende forhold:
l Giret står i en annen stilling enn D (biler med automatisk girkasse)
l Giret står i R (biler med manuell girkasse)
l Bilen er i power-modus. (utstyrsavhengig) ( S. 207, 213)
l Systemet for assistanse i nedoverbakke er i drift. (utstyrsavhengig)
(S. 317)
l Styrebryteren for forhjulsdrift står på L4. (utstyrsavhengig) ( S. 285)
l Bilens hastighet er ca. 130 km/t eller høyere. Indikatorlampe for miljøvennlig kjøring
Biler med automatisk girkasse:
Indikatorlampen for miljøvennlig kjøring
tennes under miljøvennlig betjening av
gasspedalen. Når gasspedalen trykkes
for hardt inn, og når bilen stoppes, sluk-
kes lampen.
Biler med manuell girkasse:
Under miljøvennlig akselerasjon (miljø-
vennlig kjøring) vil indikatorlampen for
miljøvennlig kjøring tennes. Når gass-
pedalen trykkes for hardt inn, og når
bilen stoppes, slukkes lampen.
Display for sone for miljøvennlig kjøring
(utstyrsavhengig)
Viser sone for miljøvennlig kjøring
basert på gjeldende akselerasjon.
Sone for miljøvennlig kjøring
Miljøvennlig kjøring basert på gasspe-
dalbruk
1
2
3
4
OM0K375NO.book Page 100 Tuesday, July 10, 2018 4:27 PM

1012. Instrumentpanel
2
Instrumentpanel

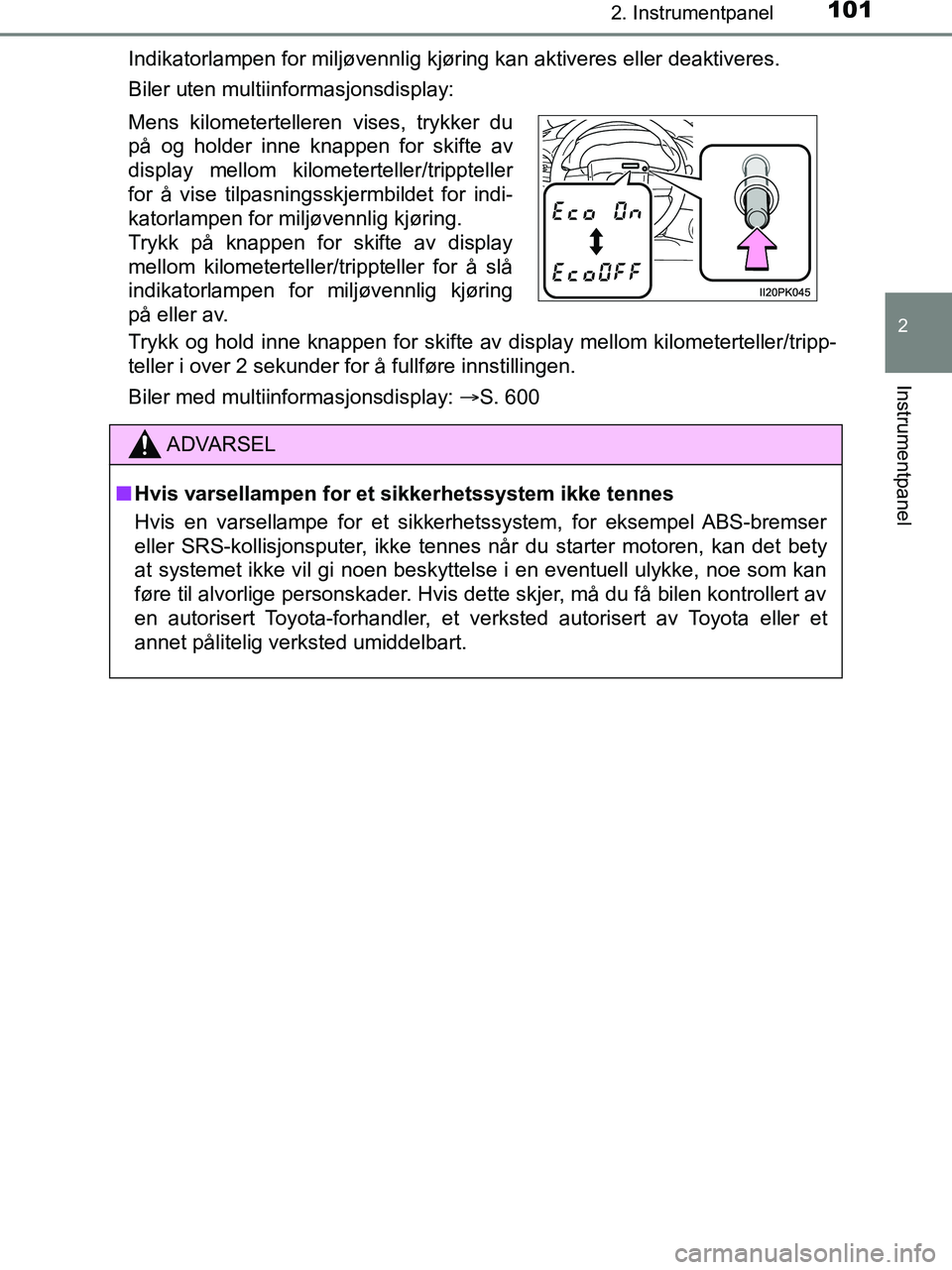

HILUX_OM_OM0K375NO_(EE)Indikatorlampen for miljøvennlig kjøring kan aktiveres eller deaktiveres.
Biler uten multiinformasjonsdisplay:
Trykk og hold inne knappen for skifte av display mellom kilometerteller/tripp-
teller i over 2 sekunder for å fullføre innstillingen.
Biler med multiinformasjonsdisplay:
S. 600
Mens kilometertelleren vises, trykker du
på og holder inne knappen for skifte av
display mellom kilometerteller/trippteller
for å vise tilpasningsskjermbildet for indi-
katorlampen for miljøvennlig kjøring.
Trykk på knappen for skifte av display
mellom kilometerteller/trippteller for å slå
indikatorlampen for miljøvennlig kjøring
på eller av.
ADVARSEL
n Hvis varsellampen for et sikkerhetssystem ikke tennes
Hvis en varsellampe for et sikkerhetssystem, for eksempel ABS-bremser
eller SRS-kollisjonsputer, ikke tennes når du starter motoren, kan det bety
at systemet ikke vil gi noen beskyttelse i en eventuell ulykke, noe som kan
føre til alvorlige personskader. Hvis dette skjer, må du få bilen kontrollert av
en autorisert Toyota-forhandler, et verksted autorisert av Toyota eller et
annet pålitelig verksted umiddelbart.
OM0K375NO.book Page 101 Tuesday, July 10, 2018 4:27 PM

1022. Instrumentpanel
HILUX_OM_OM0K375NO_(EE)

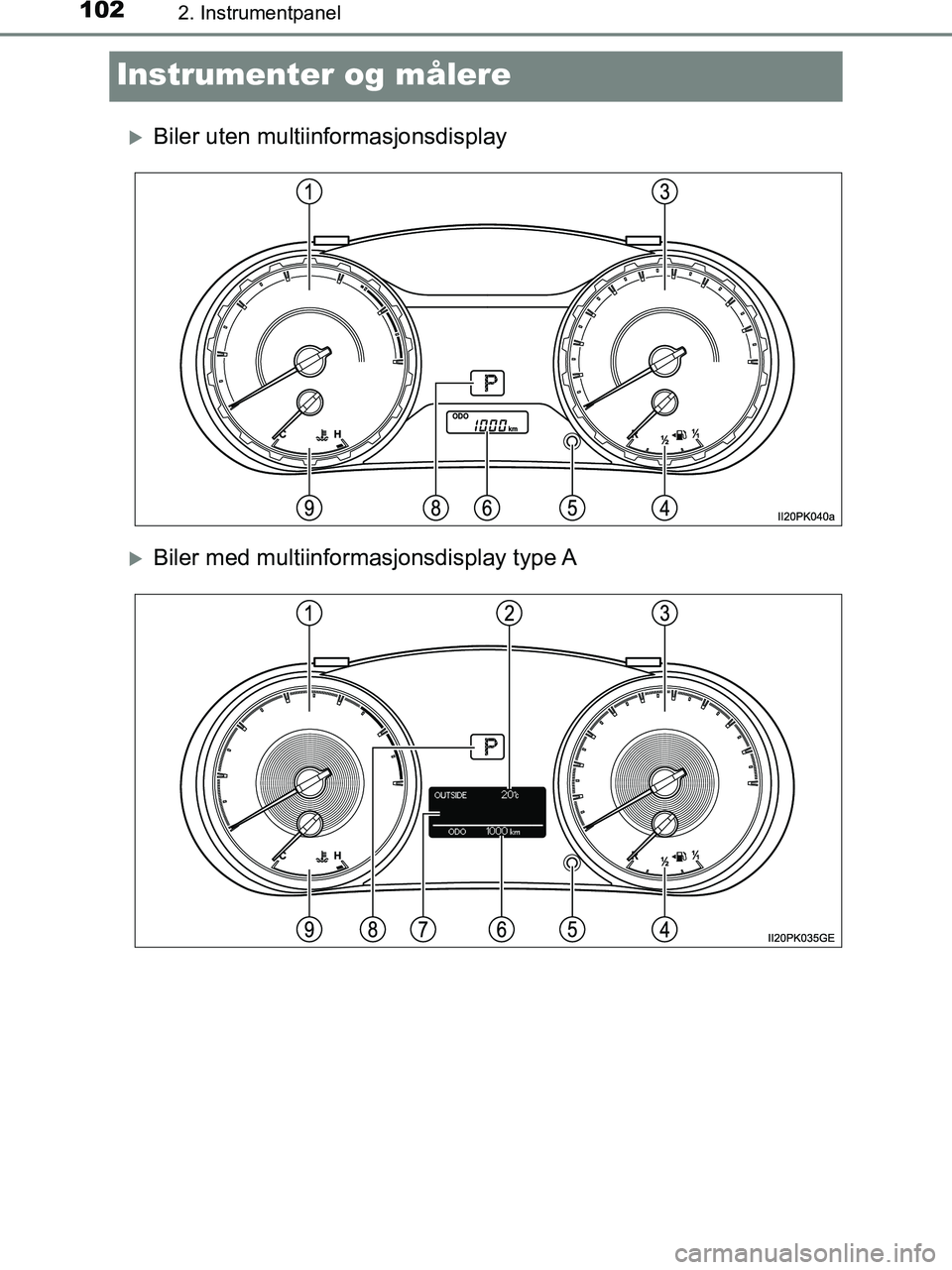

Instrumenter og målere
Biler uten multiinformasjonsdisplay
Biler med multiinformasjonsdisplay type A
OM0K375NO.book Page 102 Tuesday, July 10, 2018 4:27 PM
