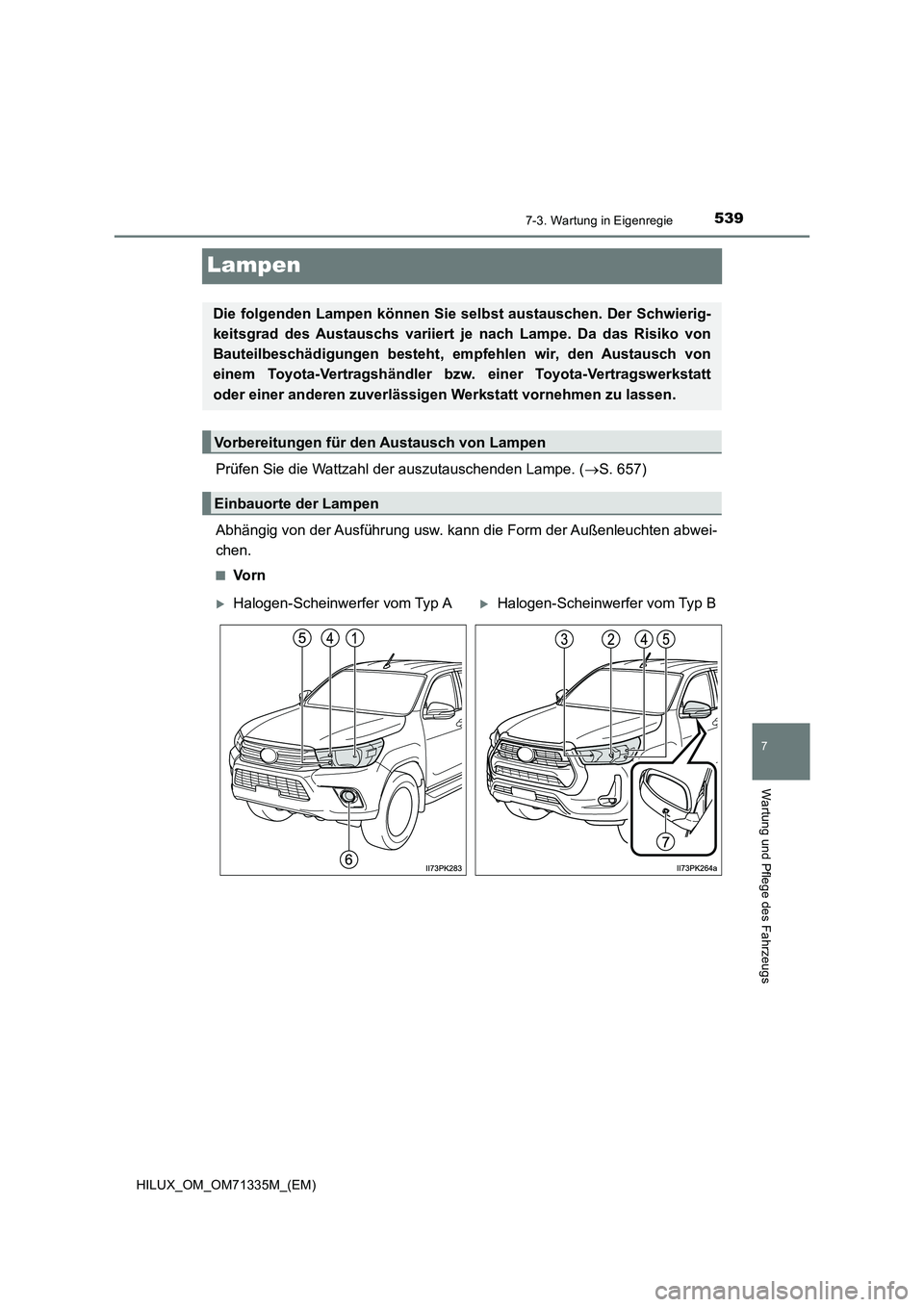

Lampen
Prüfen Sie die Wattzahl der auszutauschenden Lampe. (S. 657)
Abhängig von der Ausführung usw. kann die Form der Außenleuchten abwei-
chen.
QVo r n
Die folgenden Lampen können Sie selbst austauschen. Der Schwierig-
keitsgrad des Austauschs variiert je nach Lampe. Da das Risiko von
Bauteilbeschädigungen besteht, empfehlen wir, den Austausch von
einem Toyota-Vertragshändler bzw. einer Toyota-Vertragswerkstatt
oder einer anderen zuverlässigen Werkstatt vornehmen zu lassen.
Vorbereitungen für den Austausch von Lampen
Einbauorte der Lampen
Halogen-Scheinwerfer vom Typ AHalogen-Scheinwerfer vom Typ B

5407-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Scheinwerfer (Fern-/Abblendlicht) (falls vorhanden)
Scheinwerfer (Abblendlicht) (falls vorhanden)
Scheinwerfer (Fernlicht) (falls vorhanden)
Vorderes Standlicht/Tagfahrlicht (falls vorhanden)
Vordere Blinkleuchte (falls vorhanden)
Halogen-Nebelscheinwerfer (falls vorhanden)
Bodenbeleuchtung (falls vorhanden)

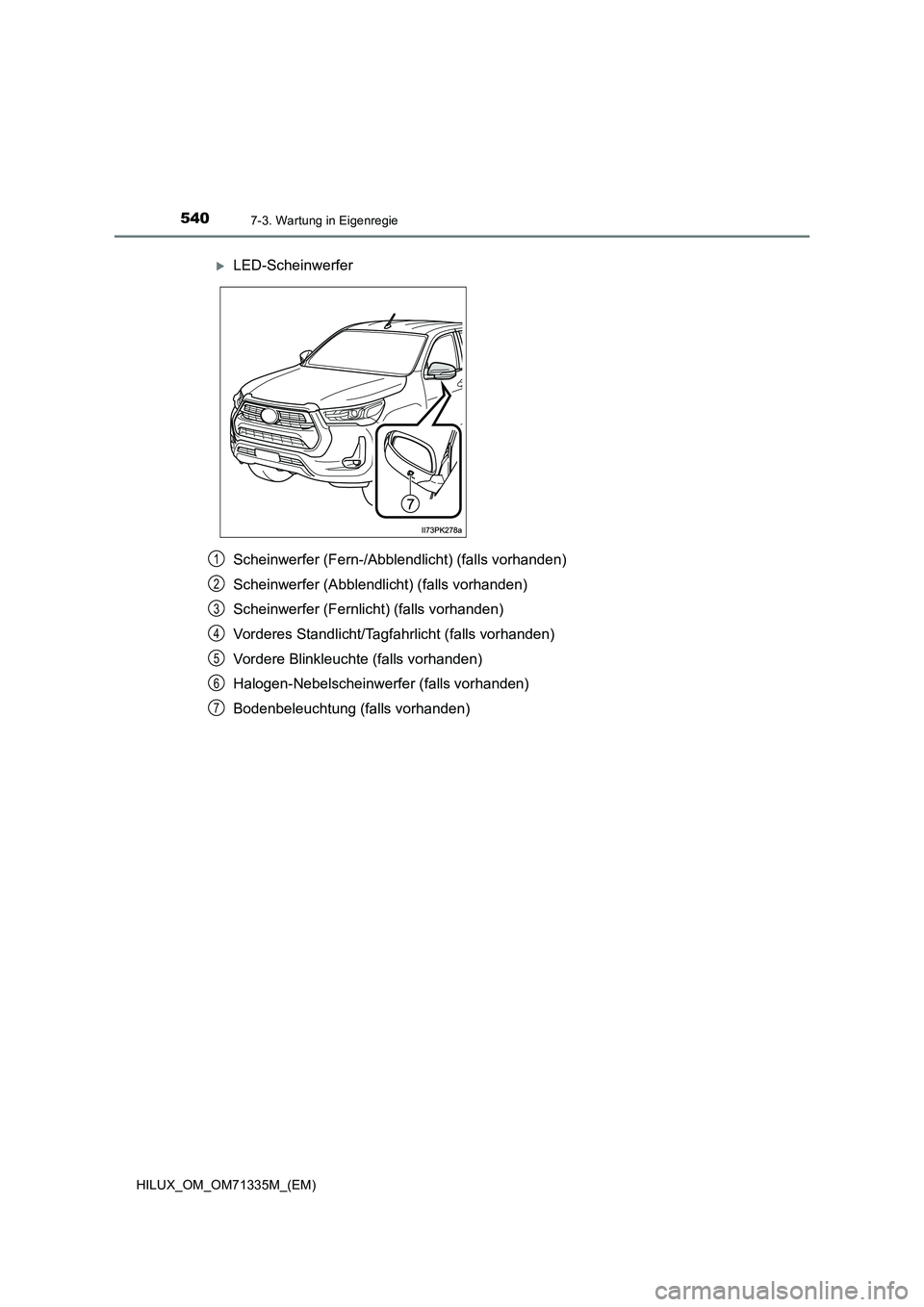

LED-Scheinwerfer
1
2
3
4
5
6
7

5417-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

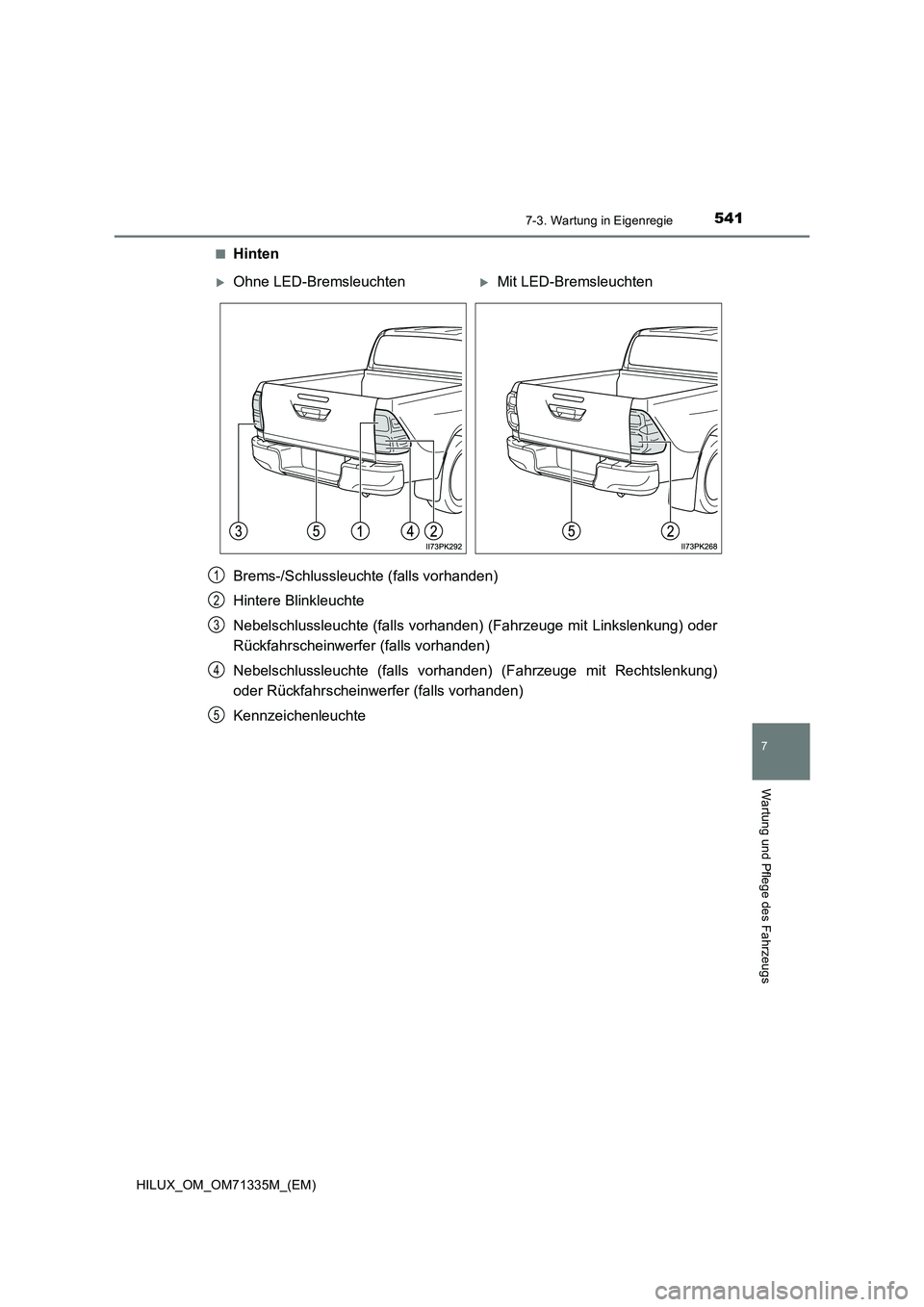

QHinten
Brems-/Schlussleuchte (falls vorhanden)
Hintere Blinkleuchte
Nebelschlussleuchte (falls vorhanden) (Fahrzeuge mit Linkslenkung) oder
Rückfahrscheinwerfer (falls vorhanden)
Nebelschlussleuchte (falls vorhanden) (Fahrzeuge mit Rechtslenkung)
oder Rückfahrscheinwerfer (falls vorhanden)
Kennzeichenleuchte
Ohne LED-BremsleuchtenMit LED-Bremsleuchten
1
2
3
4
5

5427-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)Q

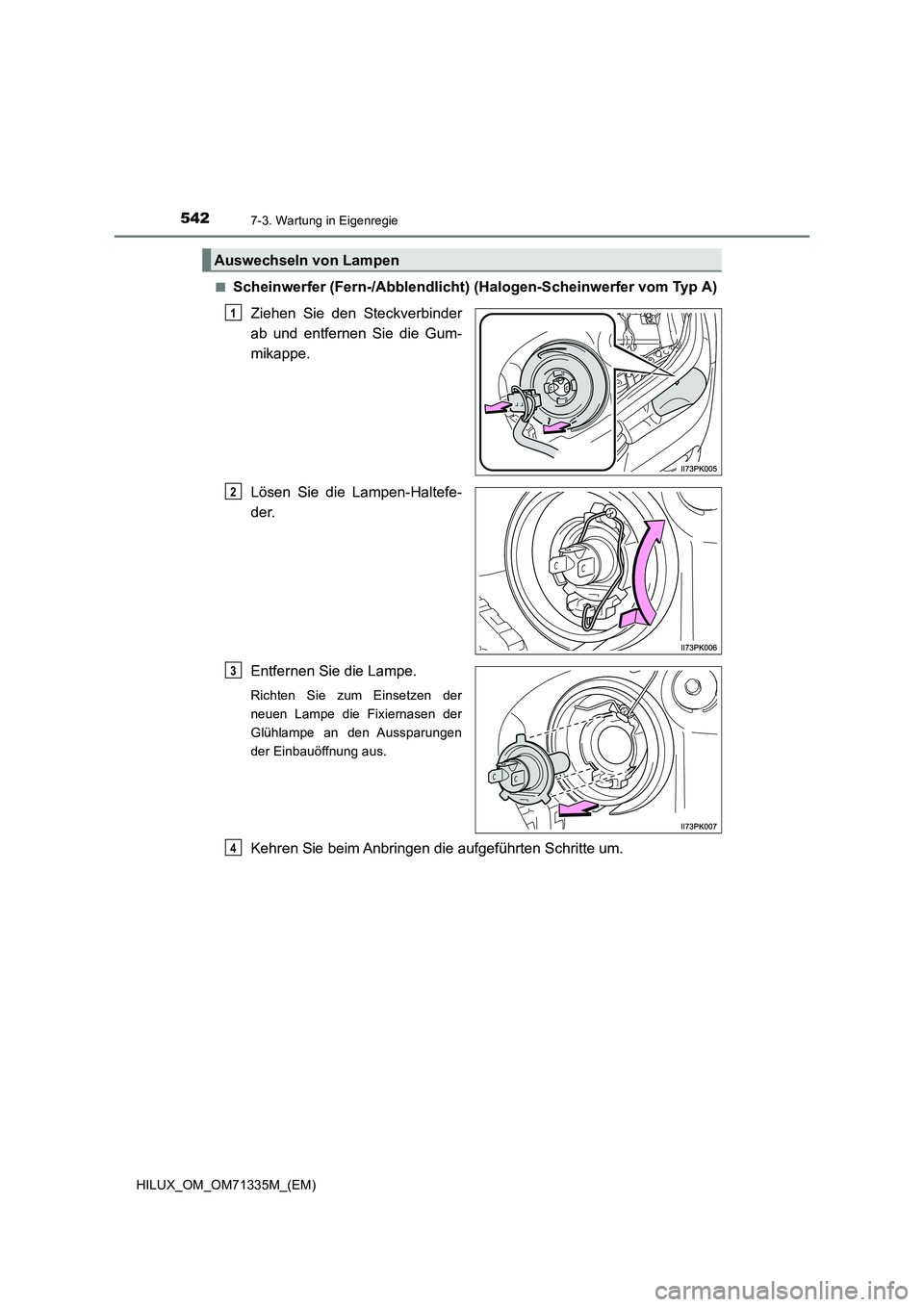

Scheinwerfer (Fern-/Abblendlicht) (Halogen-Scheinwerfer vom Typ A)
Ziehen Sie den Steckverbinder
ab und entfernen Sie die Gum-
mikappe.
Lösen Sie die Lampen-Haltefe-
der.
Entfernen Sie die Lampe.
Richten Sie zum Einsetzen der
neuen Lampe die Fixiernasen der
Glühlampe an den Aussparungen
der Einbauöffnung aus.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
Auswechseln von Lampen
1
2
3
4

5437-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

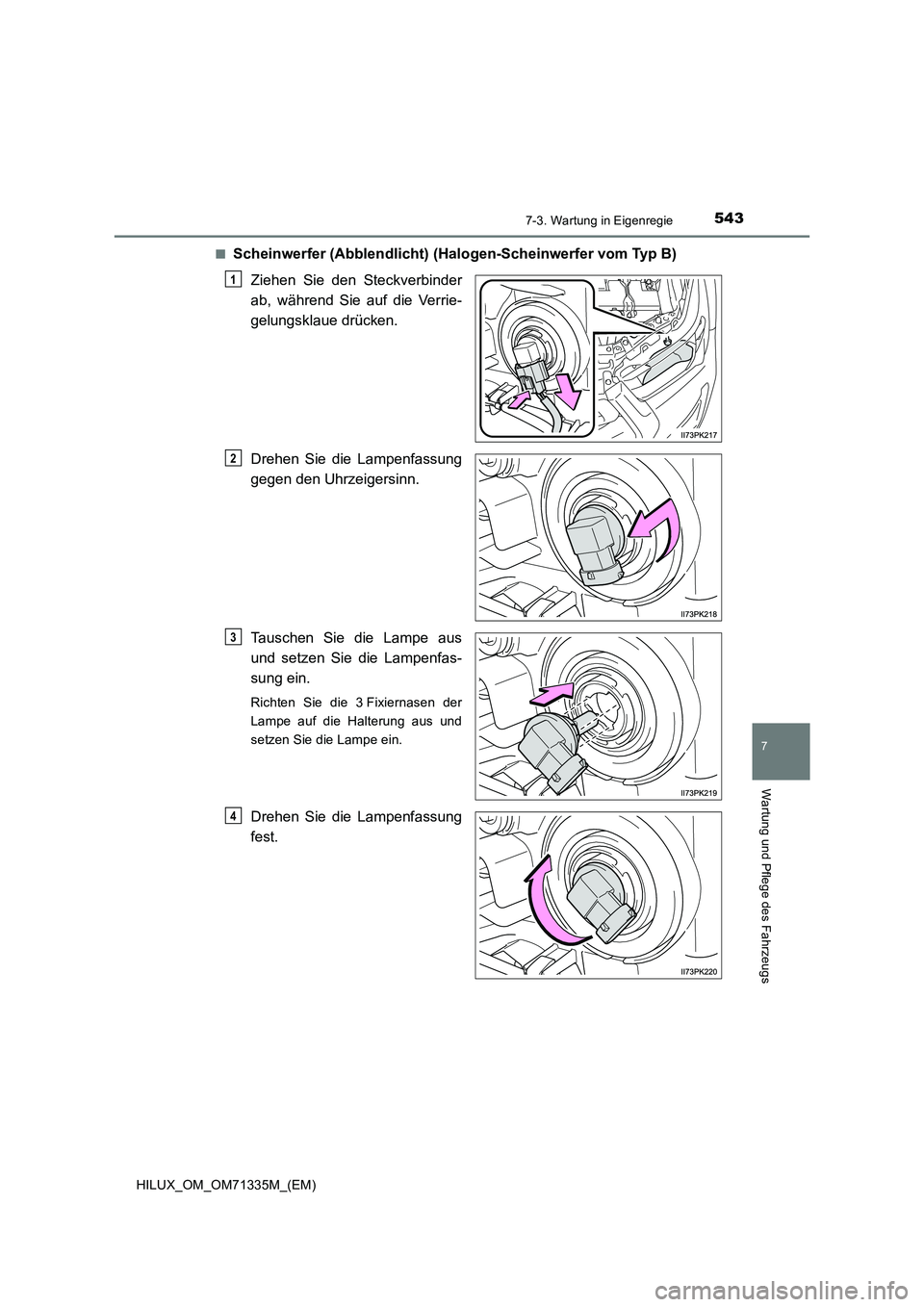

QScheinwerfer (Abblendlicht) (Halogen-Scheinwerfer vom Typ B)
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Fixiernasen der
Lampe auf die Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
fest.
1
2
3
4

5447-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)

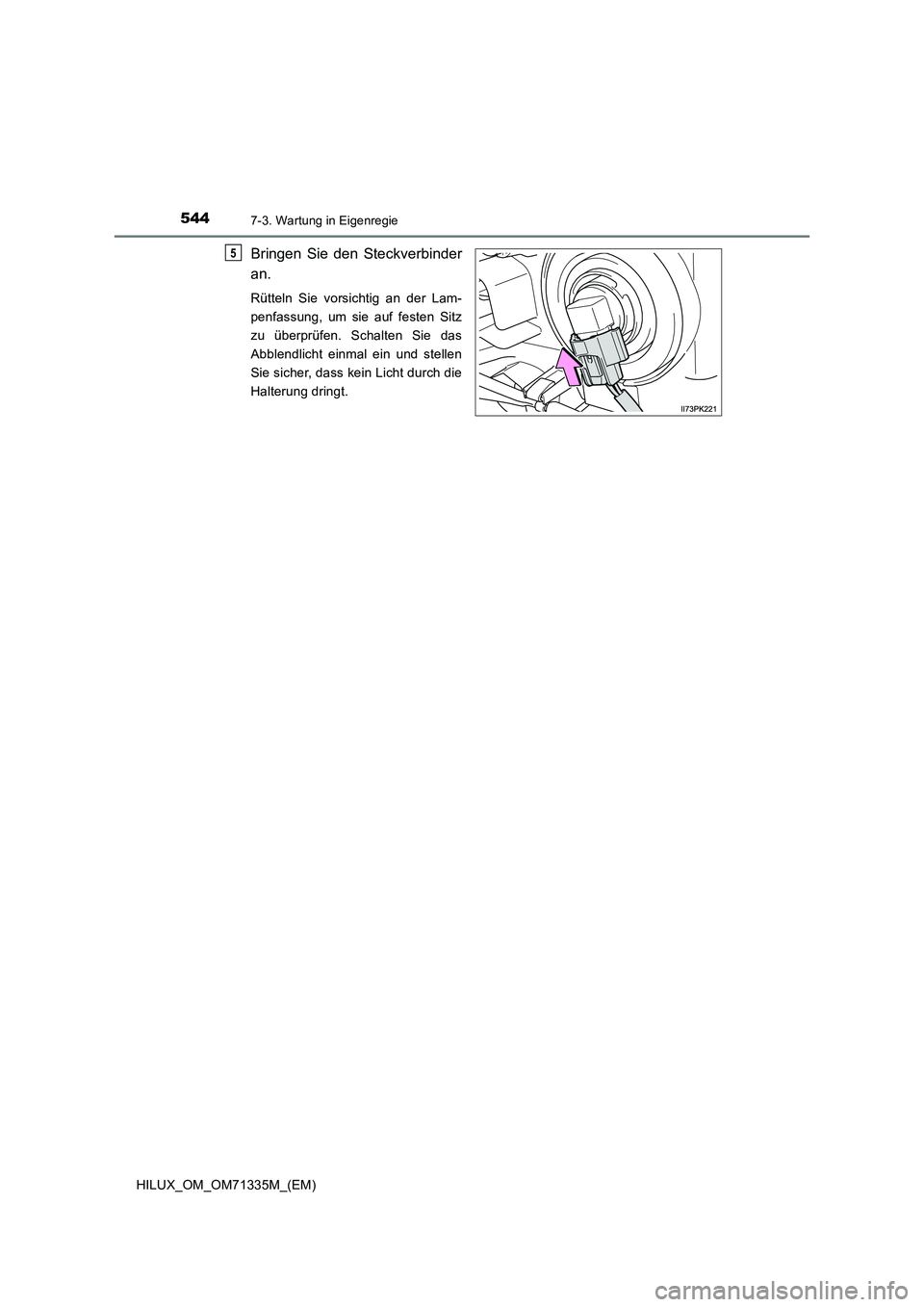

Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie das
Abblendlicht einmal ein und stellen
Sie sicher, dass kein Licht durch die
Halterung dringt.
5

5457-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

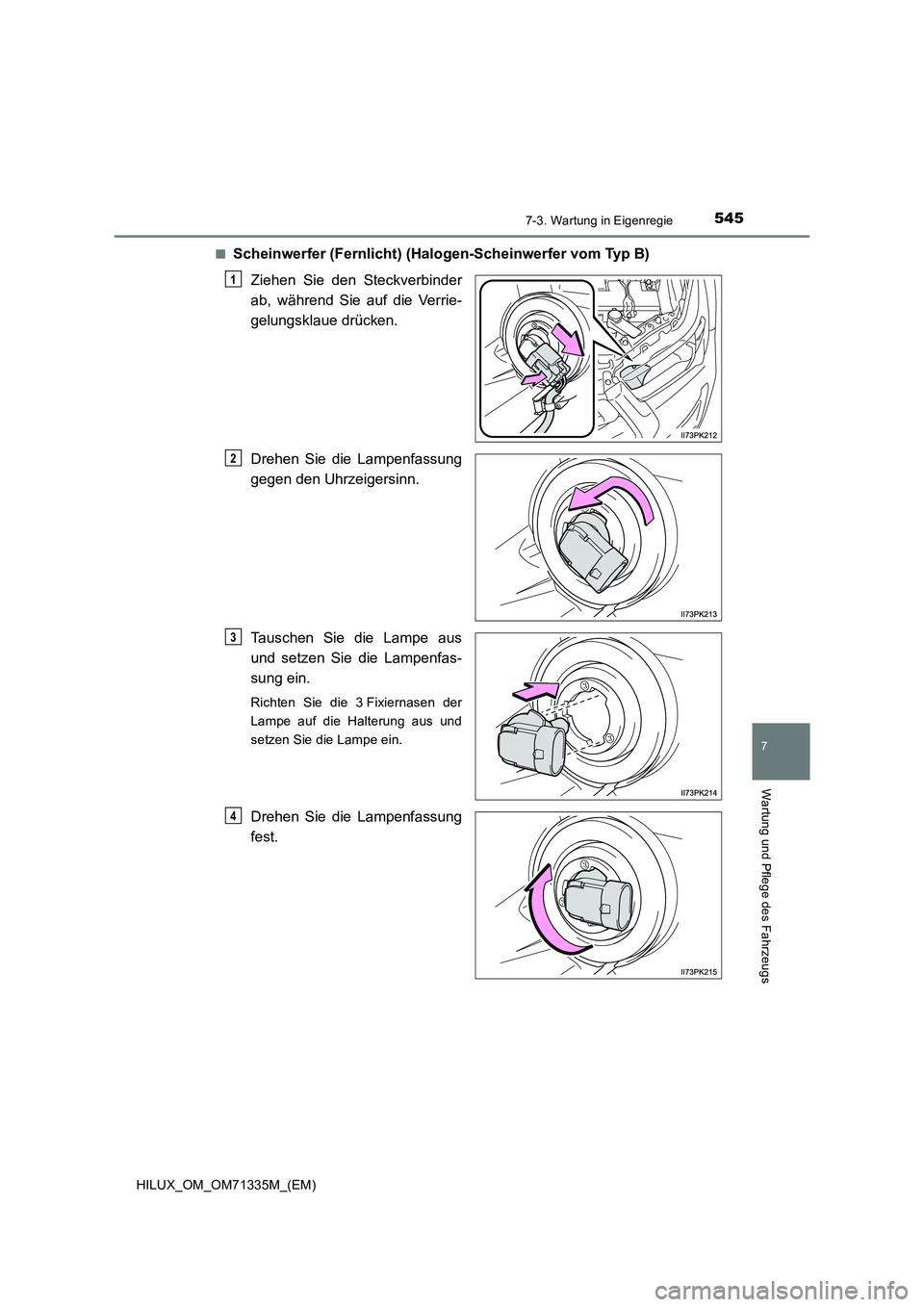

QScheinwerfer (Fernlicht) (Halogen-Scheinwerfer vom Typ B)
Ziehen Sie den Steckverbinder
ab, während Sie auf die Verrie-
gelungsklaue drücken.
Drehen Sie die Lampenfassung
gegen den Uhrzeigersinn.
Tauschen Sie die Lampe aus
und setzen Sie die Lampenfas-
sung ein.
Richten Sie die 3 Fixiernasen der
Lampe auf die Halterung aus und
setzen Sie die Lampe ein.
Drehen Sie die Lampenfassung
fest.
1
2
3
4

5467-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
Bringen Sie den Steckverbinder
an.
Rütteln Sie vorsichtig an der Lam-
penfassung, um sie auf festen Sitz
zu überprüfen. Schalten Sie das
Fernlicht einmal ein und stellen Sie
sicher, dass kein Licht durch die
Halterung dringt.
5

5477-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)
7
Wartung und Pflege des Fahrzeugs

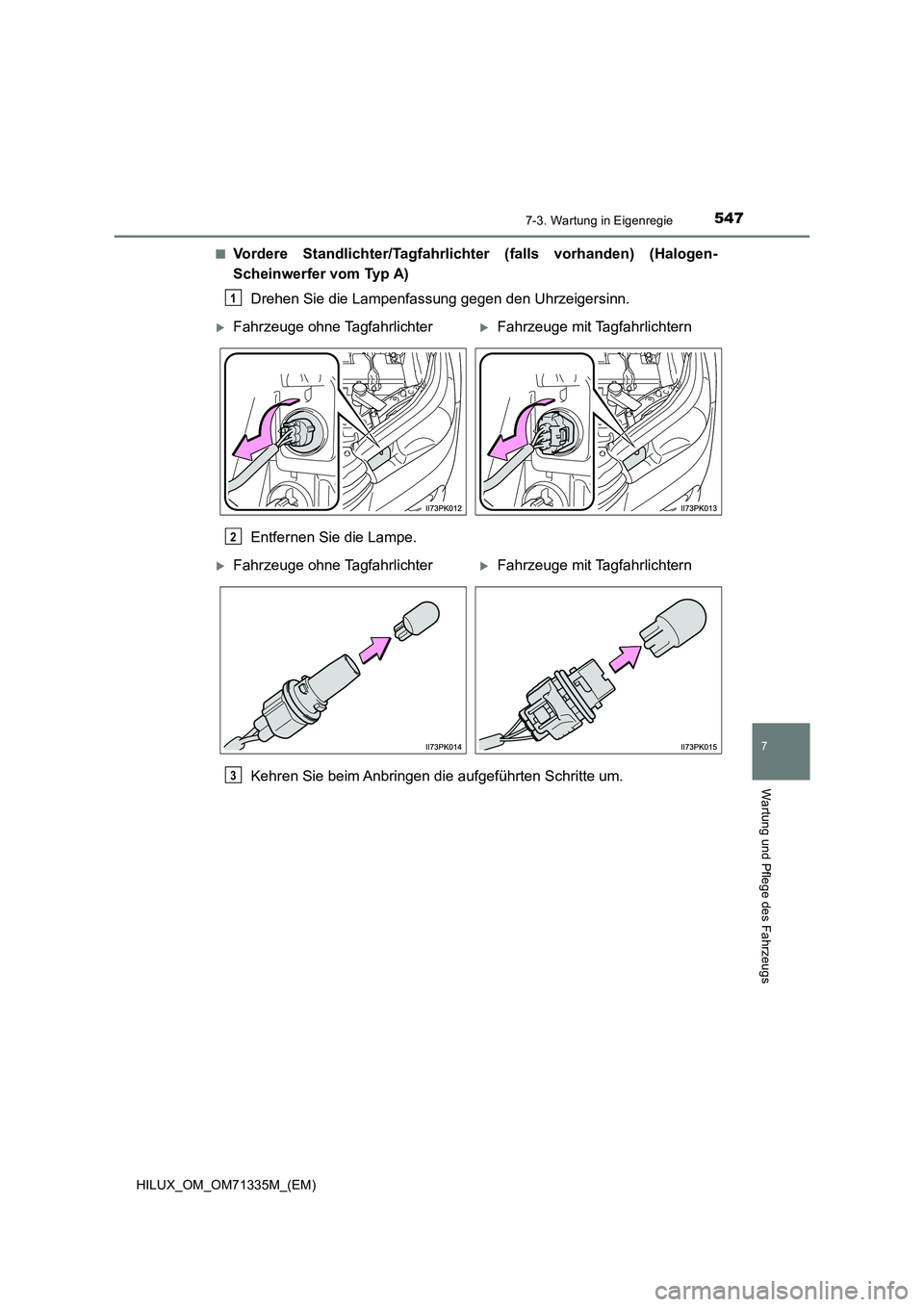

QVordere Standlichter/Tagfahrlichter (falls vorhanden) (Halogen-
Scheinwerfer vom Typ A)
Drehen Sie die Lampenfassung gegen den Uhrzeigersinn.
Entfernen Sie die Lampe.
Kehren Sie beim Anbringen die aufgeführten Schritte um.
1
Fahrzeuge ohne TagfahrlichterFahrzeuge mit Tagfahrlichtern
2
Fahrzeuge ohne TagfahrlichterFahrzeuge mit Tagfahrlichtern
3

5487-3. Wartung in Eigenregie
HILUX_OM_OM71335M_(EM)Q

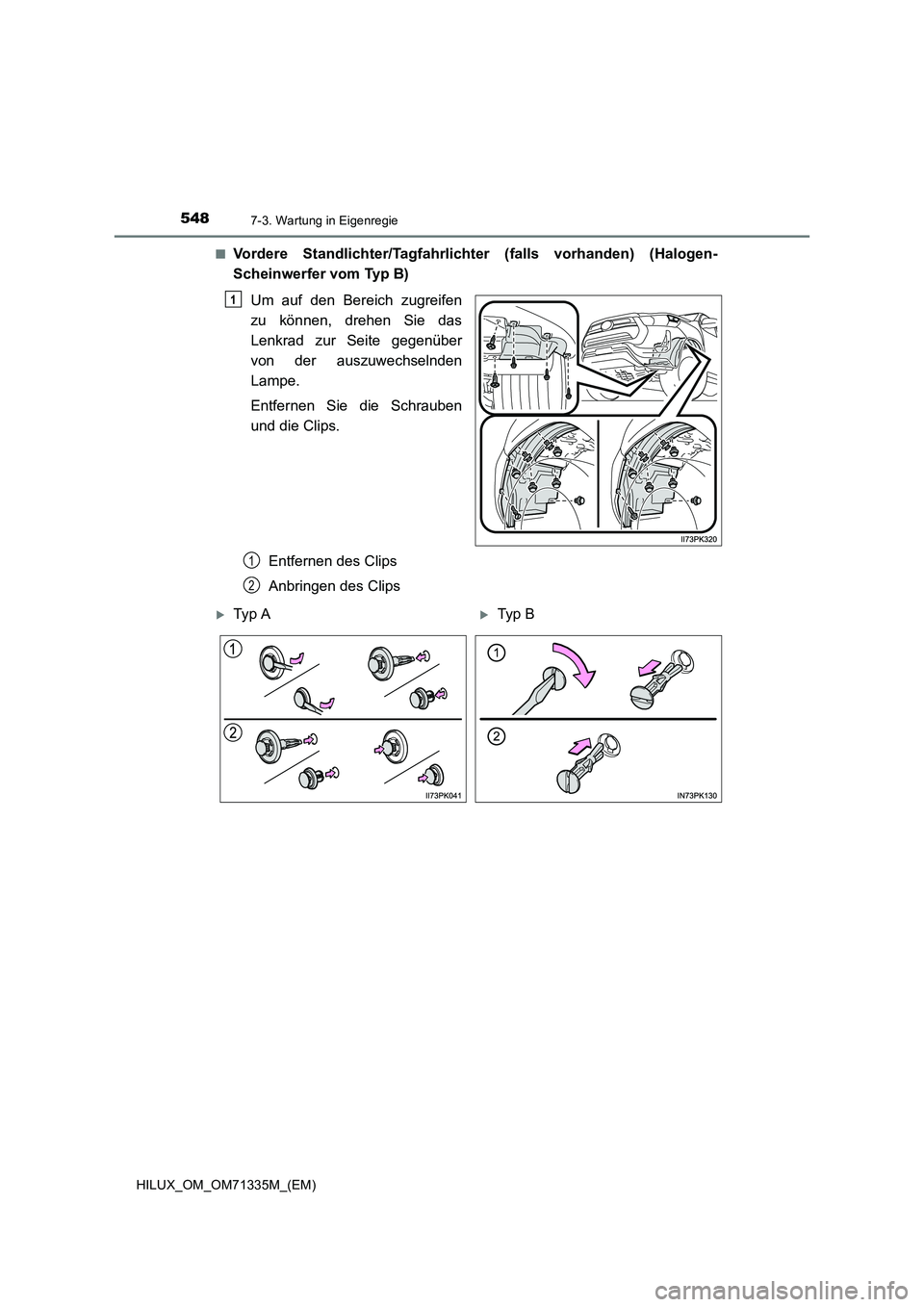

Vordere Standlichter/Tagfahrlichter (falls vorhanden) (Halogen-
Scheinwerfer vom Typ B)
Um auf den Bereich zugreifen
zu können, drehen Sie das
Lenkrad zur Seite gegenüber
von der auszuwechselnden
Lampe.
Entfernen Sie die Schrauben
und die Clips.
Entfernen des Clips
Anbringen des Clips
1
1
2
Ty p ATyp B
