TOYOTA HILUX 2022 Bruksanvisningar (in Swedish)
Manufacturer: TOYOTA, Model Year: 2022, Model line: HILUX, Model: TOYOTA HILUX 2022Pages: 538, PDF Size: 118.44 MB
Page 381 of 538

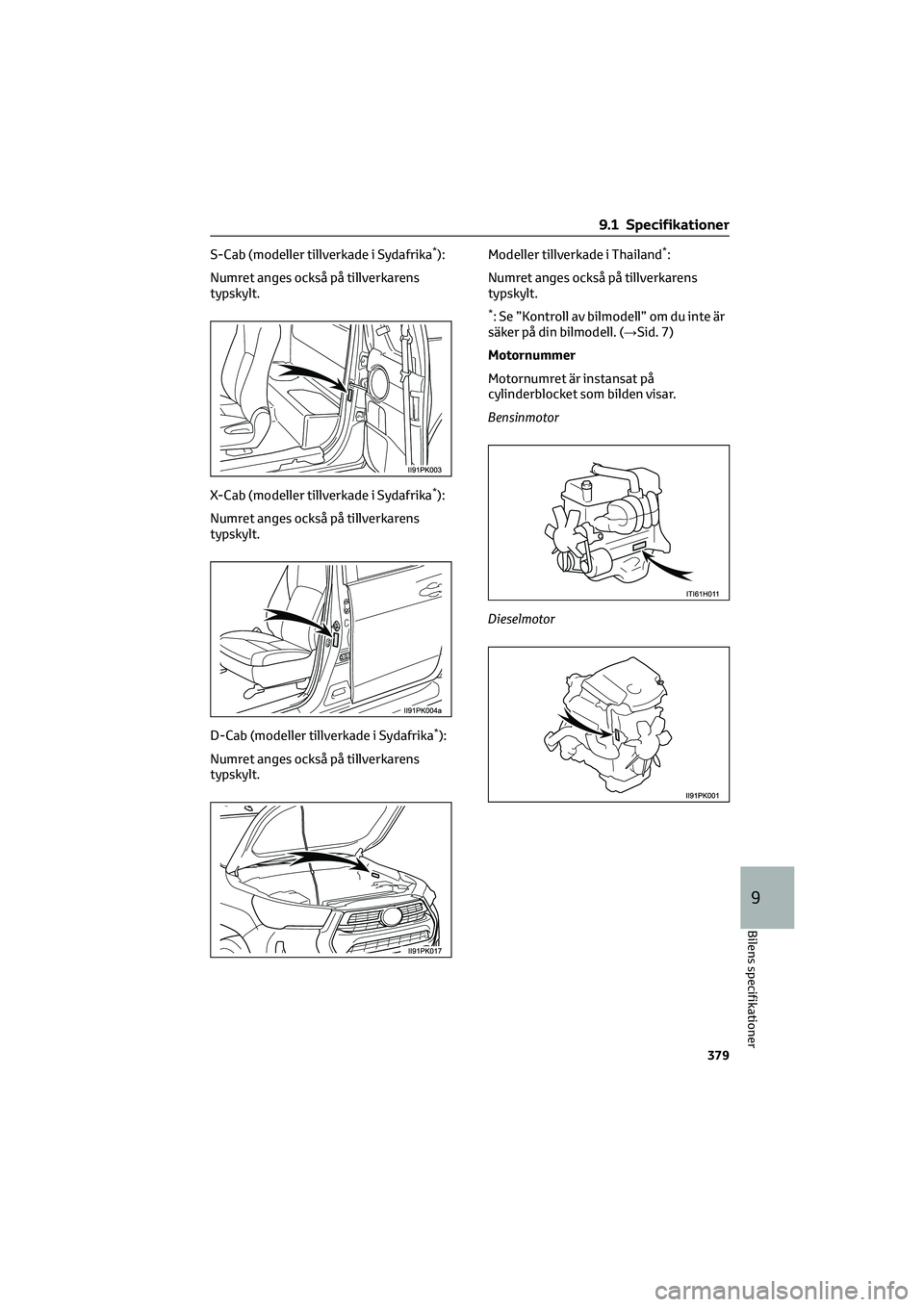

S-Cab (modeller tillverkade i Sydafrika*):
Numret anges också på tillverkarens
typskylt.
X-Cab (modeller tillverkade i Sydafrika
*):
Numret anges också på tillverkarens
typskylt.
D-Cab (modeller tillverkade i Sydafrika
*):
Numret anges också på tillverkarens
typskylt.Modeller tillverkade i Thailand
*:
Numret anges också på tillverkarens
typskylt.
*: Se ”Kontroll av bilmodell” om du inte är
säker på din bilmodell. (→Sid. 7)
Motornummer
Motornumret är instansat på
cylinderblocket som bilden visar.
Bensinmotor
Dieselmotor
9.1 Specifikationer
379
9
Bilens specifikationer
Page 382 of 538

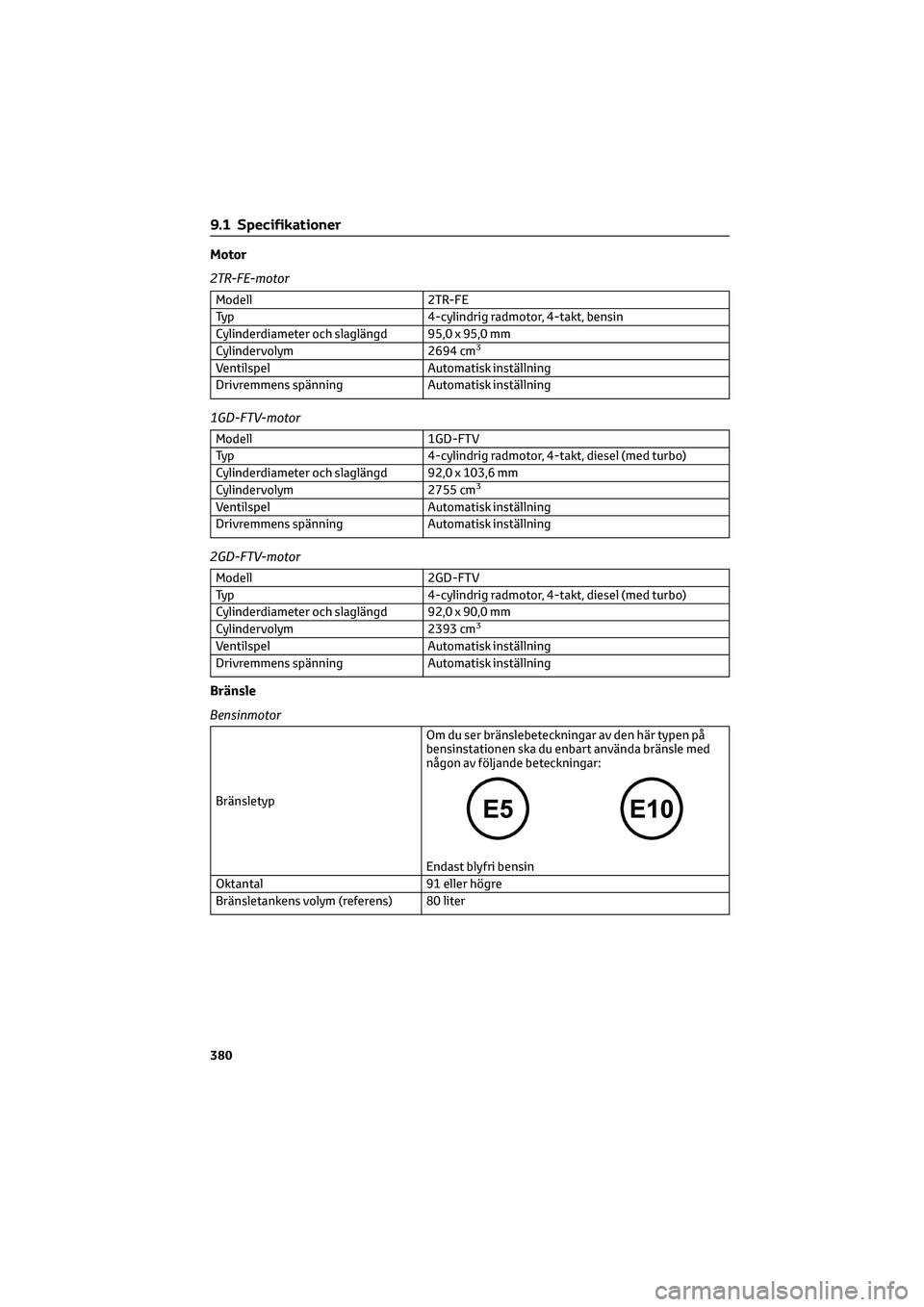

Motor
2TR-FE-motor
Modell 2TR-FE
Typ 4-cylindrig radmotor, 4-takt, bensin
Cylinderdiameter och slaglängd 95,0 x 95,0 mm
Cylindervolym 2694 cm
3
Ventilspel Automatisk inställning
Drivremmens spänning Automatisk inställning
1GD-FTV-motor
Modell 1GD-FTV
Typ 4-cylindrig radmotor, 4-takt, diesel (med turbo)
Cylinderdiameter och slaglängd 92,0 x 103,6 mm
Cylindervolym 2755 cm
3
Ventilspel Automatisk inställning
Drivremmens spänning Automatisk inställning
2GD-FTV-motor
Modell 2GD-FTV
Typ 4-cylindrig radmotor, 4-takt, diesel (med turbo)
Cylinderdiameter och slaglängd 92,0 x 90,0 mm
Cylindervolym 2393 cm
3
Ventilspel Automatisk inställning
Drivremmens spänning Automatisk inställning
Bränsle
Bensinmotor
BränsletypOm du ser bränslebeteckningar av den här typen på
bensinstationen ska du enbart använda bränsle med
någon av följande beteckningar:
Endast blyfri bensin
Oktantal 91 eller högre
Bränsletankens volym (referens) 80 liter
9.1 Specifikationer
380
Page 383 of 538

Dieselmotor
BränsletypOm du ser bränslebeteckningar av den här typen på
bensinstationen ska du enbart använda bränsle med
någon av följande beteckningar:
Inom EU:
Dieselbränsle enligt europeisk standard EN590 eller
EN16734
Gäller ej EU-området (modeller utan DPF-system):
Endast diesel
Gäller ej EU-området (modeller med DPF-system)
Dieselbränsle som innehåller 10 ppm svavel eller
mindre
Cetantal 48 eller högre
Bränsletankens volym (referens) 80 liter
Smörjsystem
Bensinmotor
Oljevolym
(Tömning och påfyllning — referens*)
Med filter
Utan filter5,6 liter
5,3 liter
*: Motoroljans kapacitet utgör en referenskvantitet att användas vid byte av motorolja.
Värm upp motorn och stäng av den. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Använd Toyotas godkända
”Toyota Genuine Motor Oil” eller likvärdig
olja som motsvarar nedanstående
kvalitet och viskositet.
Oljespecifikation:
0W-20, 5W-20, 5W-30 och 10W-30:
API kvalitetsklass SL “Energy-
Conserving”, SM “Energy-Conserving”,
SN “Resource-Conserving”, SN PLUS
“Resource-Conserving” eller SP
“Resource-Conserving”; eller ILSAC
GF-6A multigradeoljaRekommenderad viskositet (SAE):
Förväntat temperaturområde innan
nästa oljebyte.
9.1 Specifikationer
381
9
Bilens specifikationer
Page 384 of 538

Din Toyota är fylld från fabriken med SAE
0W-20, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Om du använder SAE 10W-30 eller
motorolja med högre viskositet i extremt
kallt väder kan motorn bli svårstartad. Vi
rekommenderar motorolja med viskositet
SAE 0W-20, 5W-20 eller 5W-30.
Oljeviskositet (0W-20 beskrivs här som
exempel):
• 0W i 0W-20 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 20 i 0W-20 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Tolka etiketten på oljedunken:
Något av API-märkena, eller båda, finns
på vissa oljeburkar/flaskor för att hjälpa
dig välja rätt olja.
1API kvalitetsmärke
Övre del: "API SERVICE SP" innebär oljans
kvalitet enligt American Petroleum
Institute (API).
Mellersta del: "SAE 0W-20" innebär
viskositetsgraden enligt SAE.
Nedre del: "Resource-Conserving"
betyder att oljan har bränslebesparande
och miljöskyddande egenskaper.
2ILSAC godkännandemärke
ILSACs godkännandemärke
(International Lubricant Specification
Advisory Committee) visas på behållarens
framsida.
Dieselmotor (utom EURO V- och VI-modeller
*1)
Oljevolym
(Tömning och påfyllning — referens*2)
Med filter
Utan filter7,5 liter
7,0 liter
*1: EURO IV och V är utsläppsnormer. Om det inte är tydligt att din bil uppfyller gällande
normer ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
*2: Motoroljans kapacitet utgör en referenskvantitet att användas vid byte av motorolja.
Värm upp motorn och stäng av den. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
9.1 Specifikationer
382
Page 385 of 538

Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. Använd Toyotas godkända
”Toyota Genuine Motor Oil” eller likvärdig
olja, som motsvarar nedanstående
kvalitet och viskositet.
Oljespecifikation: API CF-4, CF eller ACEA
B3, B4, B5 eller JASO DL-0
Rekommenderad viskositet (SAE):
Förväntat temperaturområde innan
nästa oljebyte.
SAE 5W-30 är den lämpligaste
motoroljan för din bil. Den ger god
bränsleekonomi och goda
startegenskaper vid kallt väder.
Om du använder SAE 10W-30 eller högre
viskositet i extremt kallt väder kan motorn
bli svårstartad. Vi rekommenderar
motorolja med viskositet SAE 5W-30.
Tolka etiketten på oljedunken:
Japanese Automobile Standard
Organization (JASO), DL-0-märket, finns
på vissa oljebehållare för att hjälpa dig
välja rätt olja.
Oljeviskositet (5W-30 beskrivs här som
exempel):
• 5W i 5W-30 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
•
30 i 5W-30 utgör måttet på
viskositeten oljan har vid hög
temperatur. En olja med hög viskositet
(med högre värde) kan vara lämplig att
använda om bilen körs i höga
hastigheter, eller med ovanligt tung
last.
Dieselmotor (EURO V- och VI-modeller*1)
Oljevolym
(Tömning och påfyllning — referens*2)
Med filter
Utan filter7,5 liter
7,0 liter
*1: EURO IV och V är utsläppsnormer. Om det inte är tydligt att din bil uppfyller gällande
normer ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
*2: Motoroljans kapacitet utgör en referenskvantitet att användas vid byte av motorolja.
Värm upp motorn och stäng av den. Vänta i minst 5 minuter, kontrollera oljenivån på
mätstickan.
9.1 Specifikationer
383
9
Bilens specifikationer
Page 386 of 538

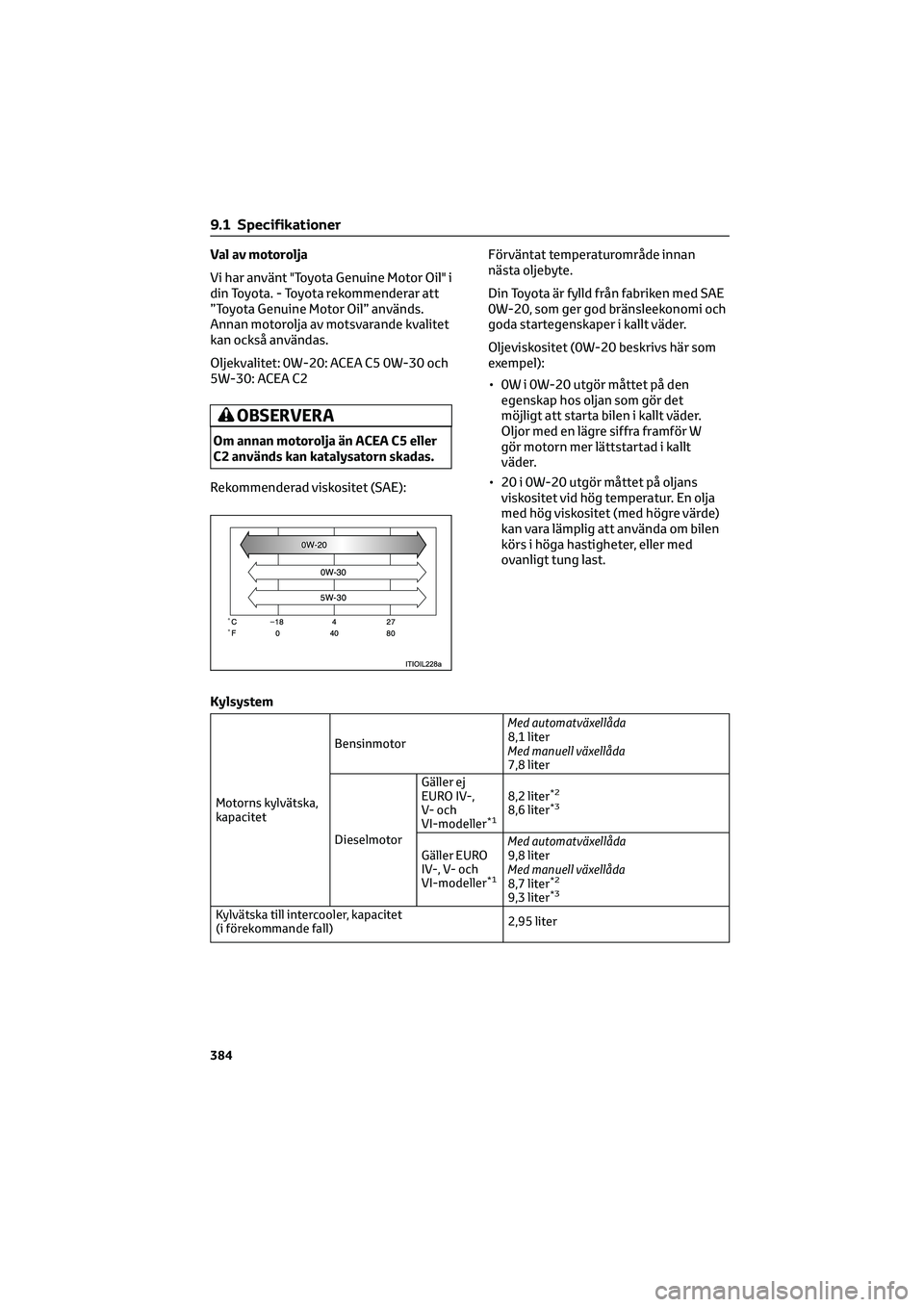

Val av motorolja
Vi har använt "Toyota Genuine Motor Oil" i
din Toyota. - Toyota rekommenderar att
”Toyota Genuine Motor Oil” används.
Annan motorolja av motsvarande kvalitet
kan också användas.
Oljekvalitet: 0W-20: ACEA C5 0W-30 och
5W-30: ACEA C2
OBSERVERA
Om annan motorolja än ACEA C5 eller
C2 används kan katalysatorn skadas.
Rekommenderad viskositet (SAE):Förväntat temperaturområde innan
nästa oljebyte.
Din Toyota är fylld från fabriken med SAE
0W-20, som ger god bränsleekonomi och
goda startegenskaper i kallt väder.
Oljeviskositet (0W-20 beskrivs här som
exempel):
• 0W i 0W-20 utgör måttet på den
egenskap hos oljan som gör det
möjligt att starta bilen i kallt väder.
Oljor med en lägre siffra framför W
gör motorn mer lättstartad i kallt
väder.
• 20 i 0W-20 utgör måttet på oljans
viskositet vid hög temperatur. En olja
med hög viskositet (med högre värde)
kan vara lämplig att använda om bilen
körs i höga hastigheter, eller med
ovanligt tung last.
Kylsystem
Motorns kylvätska,
kapacitetBensinmotorMed automatväxellåda
8,1 liter
Med manuell växellåda
7,8 liter
DieselmotorGäller ej
EURO IV-,
V- och
VI-modeller
*1
8,2 liter*2
8,6 liter*3
Gäller EURO
IV-, V- och
VI-modeller
*1
Med automatväxellåda
9,8 liter
Med manuell växellåda
8,7 liter
*2
9,3 liter*3
Kylvätska till intercooler, kapacitet
(i förekommande fall)2,95 liter
9.1 Specifikationer
384
Page 387 of 538

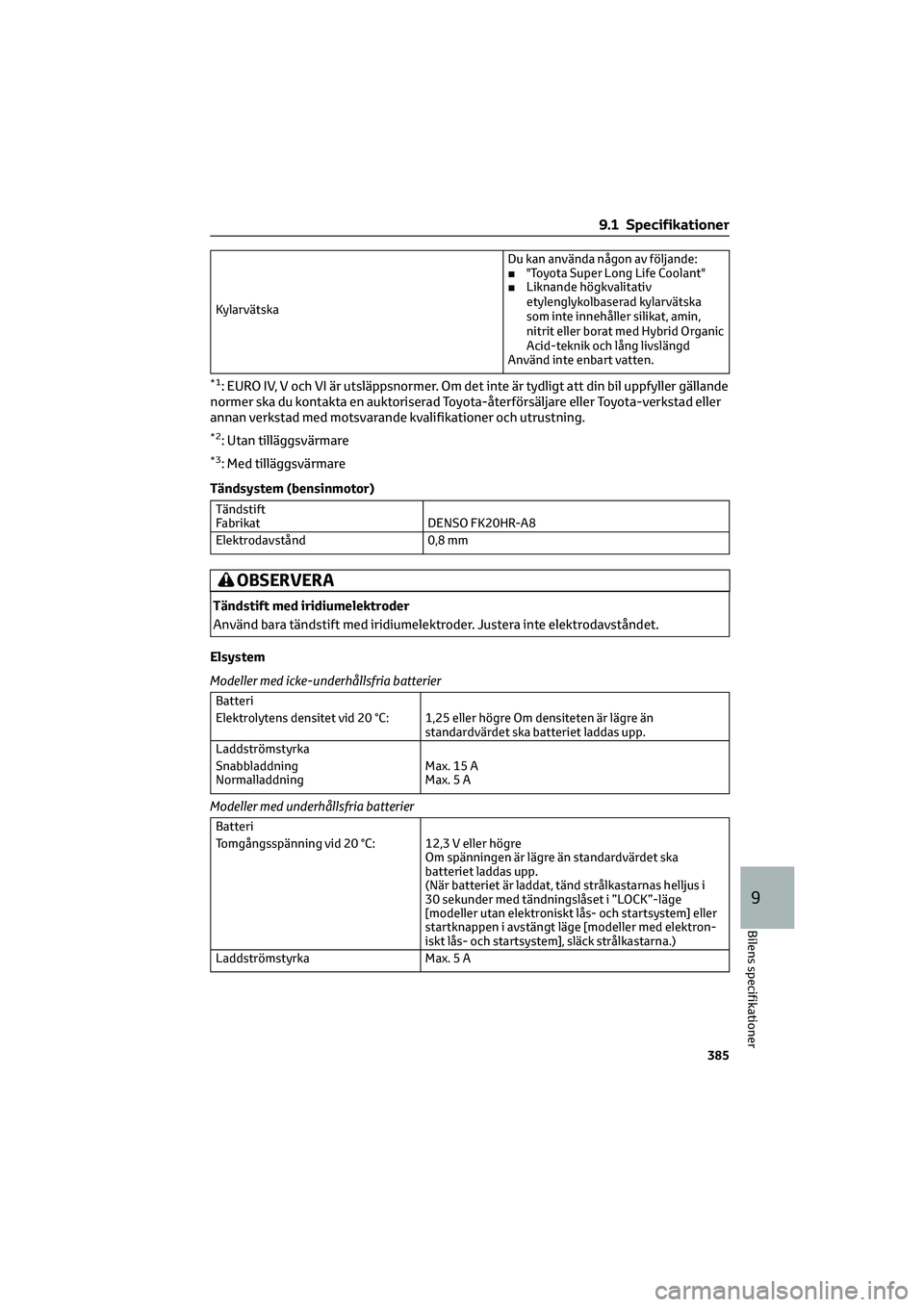

KylarvätskaDu kan använda någon av följande:
■"Toyota Super Long Life Coolant"
■Liknande högkvalitativ
etylenglykolbaserad kylarvätska
som inte innehåller silikat, amin,
nitrit eller borat med Hybrid Organic
Acid-teknik och lång livslängd
Använd inte enbart vatten.
*1: EURO IV, V och VI är utsläppsnormer. Om det inte är tydligt att din bil uppfyller gällande
normer ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad eller
annan verkstad med motsvarande kvalifikationer och utrustning.
*2: Utan tilläggsvärmare
*3: Med tilläggsvärmare
Tändsystem (bensinmotor)
Tändstift
Fabrikat DENSO FK20HR-A8
Elektrodavstånd 0,8 mm
OBSERVERA
Tändstift med iridiumelektroder
Använd bara tändstift med iridiumelektroder. Justera inte elektrodavståndet.
Elsystem
Modeller med icke-underhållsfria batterier
Batteri
Elektrolytens densitet vid 20 °C: 1,25 eller högre Om densiteten är lägre än
standardvärdet ska batteriet laddas upp.
Laddströmstyrka
Snabbladdning
NormalladdningMax. 15 A
Max.5A
Modeller med underhållsfria batterier
Batteri
Tomgångsspänning vid 20 °C: 12,3 V eller högre
Om spänningen är lägre än standardvärdet ska
batteriet laddas upp.
(När batteriet är laddat, tänd strålkastarnas helljus i
30 sekunder med tändningslåset i ”LOCK”-läge
[modeller utan elektroniskt lås- och startsystem] eller
startknappen i avstängt läge [modeller med elektron-
iskt lås- och startsystem], släck strålkastarna.)
Laddströmstyrka Max. 5 A
9.1 Specifikationer
385
9
Bilens specifikationer
Page 388 of 538

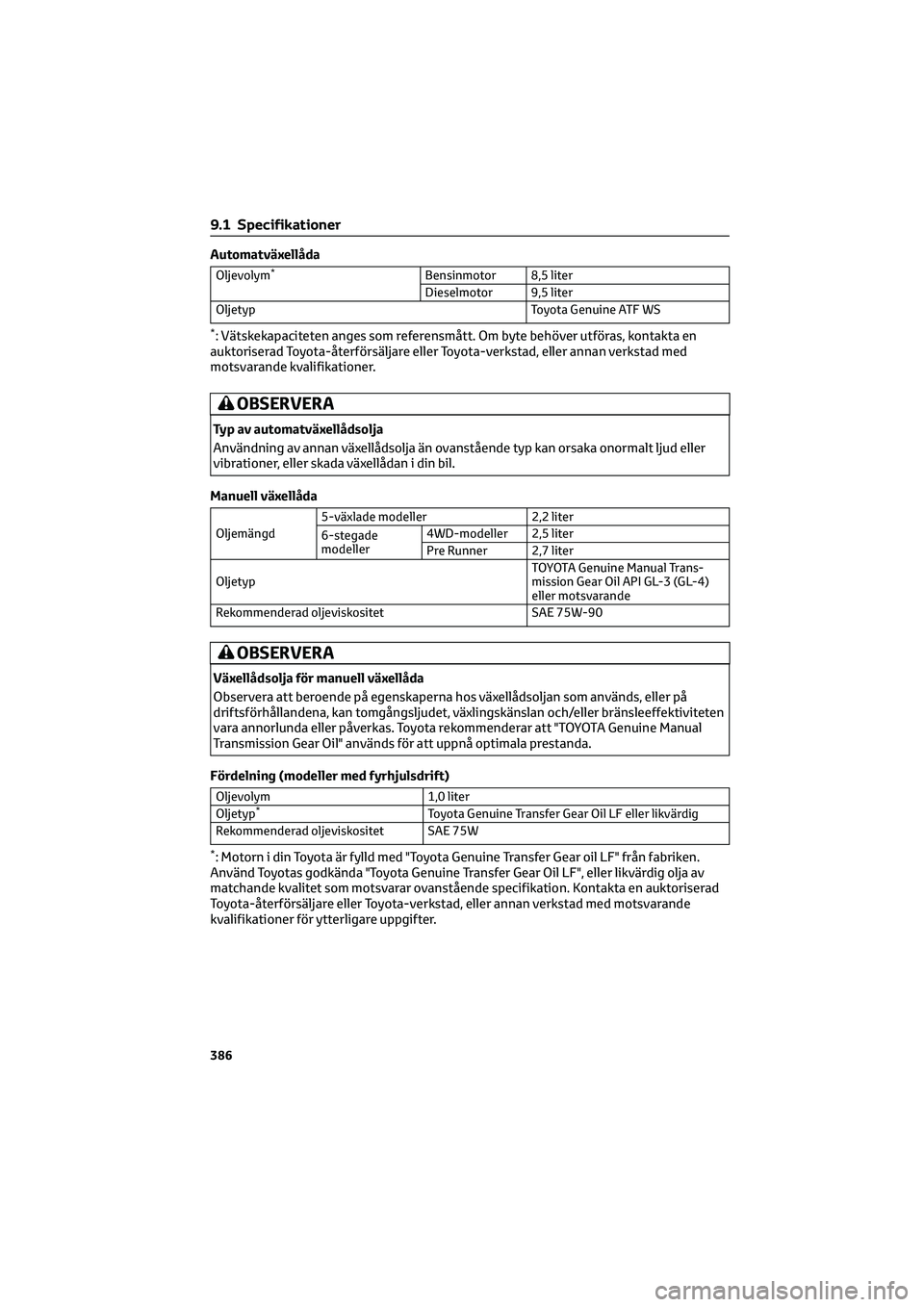

Automatväxellåda
Oljevolym*Bensinmotor 8,5 liter
Dieselmotor 9,5 liter
Oljetyp Toyota Genuine ATF WS
*: Vätskekapaciteten anges som referensmått. Om byte behöver utföras, kontakta en
auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer.
OBSERVERA
Typ av automatväxellådsolja
Användning av annan växellådsolja än ovanstående typ kan orsaka onormalt ljud eller
vibrationer, eller skada växellådan i din bil.
Manuell växellåda
Oljemängd5-växlade modeller 2,2 liter
6-stegade
modeller4WD-modeller 2,5 liter
Pre Runner 2,7 liter
OljetypTOYOTA Genuine Manual Trans-
mission Gear Oil API GL-3 (GL-4)
eller motsvarande
Rekommenderad oljeviskositet SAE 75W-90
OBSERVERA
Växellådsolja för manuell växellåda
Observera att beroende på egenskaperna hos växellådsoljan som används, eller på
driftsförhållandena, kan tomgångsljudet, växlingskänslan och/eller bränsleeffektiviteten
vara annorlunda eller påverkas. Toyota rekommenderar att "TOYOTA Genuine Manual
Transmission Gear Oil" används för att uppnå optimala prestanda.
Fördelning (modeller med fyrhjulsdrift)
Oljevolym 1,0 liter
Oljetyp*Toyota Genuine Transfer Gear Oil LF eller likvärdig
Rekommenderad oljeviskositet SAE 75W
*: Motorn i din Toyota är fylld med "Toyota Genuine Transfer Gear oil LF" från fabriken.
Använd Toyotas godkända "Toyota Genuine Transfer Gear Oil LF", eller likvärdig olja av
matchande kvalitet som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer för ytterligare uppgifter.
9.1 Specifikationer
386
Page 389 of 538

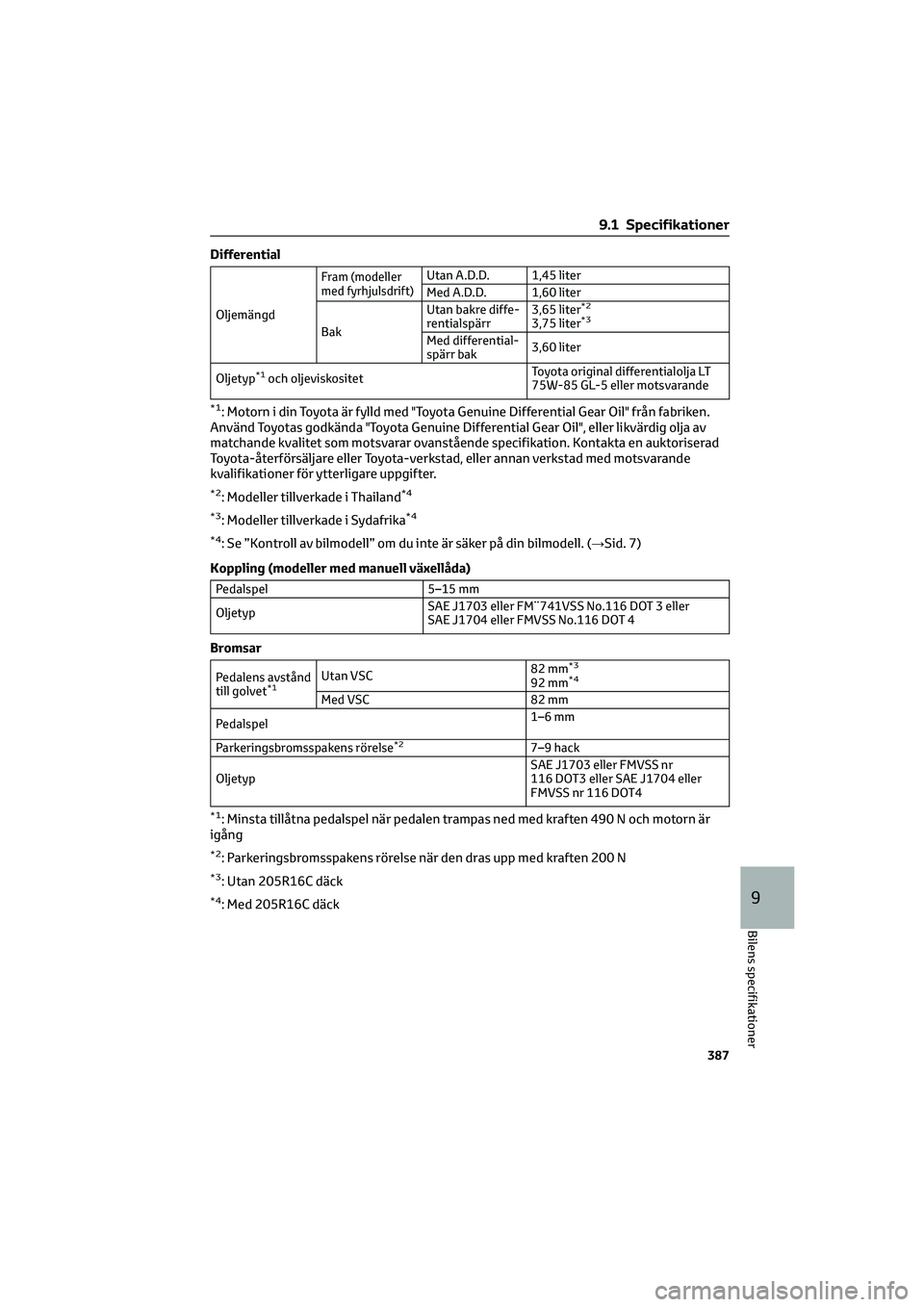

Differential
Oljemängd
Fram (modeller
med fyrhjulsdrift)Utan A.D.D. 1,45 liter
Med A.D.D. 1,60 liter
BakUtan bakre diffe-
rentialspärr3,65 liter
*2
3,75 liter*3
Med differential-
spärr bak3,60 liter
Oljetyp
*1och oljeviskositetToyota original differentialolja LT
75W-85 GL-5 eller motsvarande
*1: Motorn i din Toyota är fylld med "Toyota Genuine Differential Gear Oil" från fabriken.
Använd Toyotas godkända "Toyota Genuine Differential Gear Oil", eller likvärdig olja av
matchande kvalitet som motsvarar ovanstående specifikation. Kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer för ytterligare uppgifter.
*2: Modeller tillverkade i Thailand*4
*3
: Modeller tillverkade i Sydafrika*4
*4
: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. (→Sid. 7)
Koppling (modeller med manuell växellåda)
Pedalspel 5–15 mm
OljetypSAE J1703 eller FM¨741VSS No.116 DOT 3 eller
SAE J1704 eller FMVSS No.116 DOT 4
Bromsar
Pedalens avstånd
till golvet*1Utan VSC82 mm*3
92 mm*4
Med VSC 82 mm
Pedalspel1–6 mm
Parkeringsbromsspakens rörelse
*27–9 hack
OljetypSAE J1703 eller FMVSS nr
116 DOT3 eller SAE J1704 eller
FMVSS nr 116 DOT4
*1: Minsta tillåtna pedalspel när pedalen trampas ned med kraften 490 N och motorn är
igång
*2: Parkeringsbromsspakens rörelse när den dras upp med kraften 200 N
*3: Utan 205R16C däck
*4: Med 205R16C däck
9.1 Specifikationer
387
9
Bilens specifikationer
Page 390 of 538

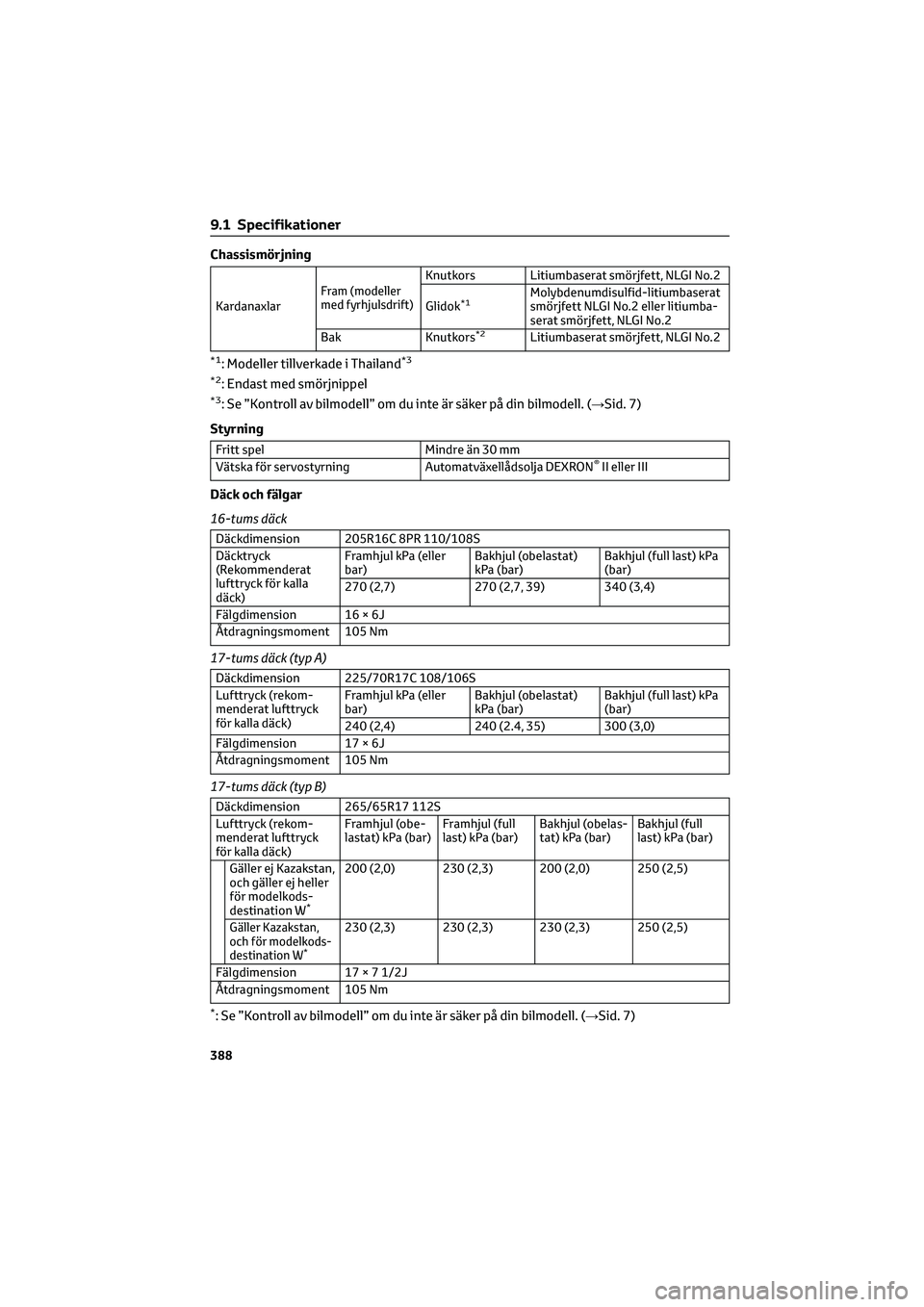

Chassismörjning
KardanaxlarFram (modeller
med fyrhjulsdrift)Knutkors Litiumbaserat smörjfett, NLGI No.2
Glidok
*1Molybdenumdisulfid-litiumbaserat
smörjfett NLGI No.2 eller litiumba-
serat smörjfett, NLGI No.2
Bak Knutkors
*2Litiumbaserat smörjfett, NLGI No.2
*1: Modeller tillverkade i Thailand*3
*2
: Endast med smörjnippel*3: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. (→Sid. 7)
Styrning
Fritt spel Mindre än 30 mm
Vätska för servostyrning Automatväxellådsolja DEXRON®II eller III
Däck och fälgar
16-tums däck
Däckdimension 205R16C 8PR 110/108S
Däcktryck
(Rekommenderat
lufttryck för kalla
däck)Framhjul kPa (eller
bar)Bakhjul (obelastat)
kPa (bar)Bakhjul (full last) kPa
(bar)
270 (2,7) 270 (2,7, 39) 340 (3,4)
Fälgdimension 16 × 6J
Åtdragningsmoment 105 Nm
17-tums däck (typ A)
Däckdimension 225/70R17C 108/106S
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Framhjul kPa (eller
bar)Bakhjul (obelastat)
kPa (bar)Bakhjul (full last) kPa
(bar)
240 (2,4) 240 (2.4, 35) 300 (3,0)
Fälgdimension 17 × 6J
Åtdragningsmoment 105 Nm
17-tums däck (typ B)
Däckdimension 265/65R17 112S
Lufttryck (rekom-
menderat lufttryck
för kalla däck)Framhjul (obe-
lastat) kPa (bar)Framhjul (full
last) kPa (bar)Bakhjul (obelas-
tat) kPa (bar)Bakhjul (full
last) kPa (bar)
Gäller ej Kazakstan,
och gäller ej heller
för modelkods-
destination W
*
200 (2,0) 230 (2,3) 200 (2,0) 250 (2,5)
Gäller Kazakstan,
och för modelkods-
destination W
*
230 (2,3) 230 (2,3) 230 (2,3) 250 (2,5)
Fälgdimension 17 × 7 1/2J
Åtdragningsmoment 105 Nm
*: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. (→Sid. 7)
9.1 Specifikationer
388
