automatická převodovka TOYOTA HILUX 2022 Návod na použití (in Czech)

3
1
9 8 6 5
4
3
2
HILUX_OM_OM0K513CZ_(EE)
7
4-1. Před jízdou
Jízda s vozidlem ................192
Náklad a zavazadla ...........205
Tažení přívěsu
(bez tažného zařízení) .....206
Tažení přívěsu
(s tažným zařízením) .......207
4-2. Postupy pro jízdu
Spínač motoru (zapalování)
(vozidla bez systému
Smart Entry & Start) ........220
Spínač motoru (zapalování)
(vozidla se systémem
Smart Entry & Start) ........223
Automatická převodovka ...231
Manuální převodovka ........239
Páčka směrových světel ....246
Parkovací brzda .................247
4-3. Ovládání světel a stěračů
Spínač světlometů .............248
Spínač mlhových světel .....255
Stěrače a ostřikovače
čelního skla......................258
4-4. Tankování
Otevírání uzávěru palivové
nádrže..............................2614-5. Používání podpůrných
jízdních systémů
Toyota Safety Sense ......... 266
PCS (Předkolizní systém) .. 273
LDA (Upozornění při
opouštění jízdního pruhu
s funkcí asistence při
vybočení) ........................ 284
RSA (Asistent dopravních
značek) ........................... 295
Adaptivní tempomat .......... 301
Tempomat ......................... 317
Parkovací asistent ............. 321
Systém pohonu čtyř kol ..... 331
Systém uzávěrky zadního
diferenciálu...................... 341
Systém Stop & Start .......... 345
Asistenční jízdní systémy .. 355
Asistent pro jízdu z kopce .. 364
AUTO LSD ........................ 367
Systém DPF (Diesel
Particulate Filter) ............. 369
4-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě .... 374
5-1. Základní činnosti
Typy audiosystémů ........... 378
Používání spínačů audia
na volantu ....................... 379
Zásuvka AUX/
zásuvka USB .................. 381
4Jízda
5Audiosystém

12
HILUX_OM_OM0K513CZ_(EE)
Zkontrolujte modelový kód, abyste zjistili modelový typ vašeho vozidla.
Základní kód
TGN16: Modely s motorem 2TR-FE
GUN16: Modely s motorem 1GD-FTV
GUN15: Modely s motorem 2GD-FTV
Systém pohonu
2: Modely 4WD
3: Pre Runner (modely 2WD)
Typ kabiny
B: S krátkou kabinou
C: S prodlouženou kabinou
D: S dvojitou kabinou
Vyrobeno v
N: Jižní Africe
T: Thajsku
Typ převodovky
T: Automatická převodovka
M: 5stupňová manuální převodovka
F: 6stupňová manuální převodovka
Stupeň vybavení
H: VYSOKÝ
S: STANDARDNÍ
L: NÍZKÝ
Cílová oblast
W: Modely pro evropské země atd.
Prázdné: Modely pro Kazachstán atd.
Modelový kód je vyznačen na výrobním štítku s nadpisem "MODEL".
Kontrola modelu vašeho vozidla
G U N 1 2 5 – D T T H W
3
1
42576
1
2
3
4
5
6
7

18Obrazový rejstřík
HILUX_OM_OM0K513CZ_(EE)
■Přístrojový panel (vozidla s levostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220, 223
Startování motoru/přepínání poloh nebo režimů . . . . . . . S. 2 20, 223
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 555
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Výstražná hlášení*1 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 575
Řadicí páka (Automatická převodovka) . . . . . . . . . . . . . . . S. 231
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 237
Řadicí páka (Manuální převodovka) . . . . . . . . . . . . . . . . . . S. 239
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
1
2

26Obrazový rejstřík
HILUX_OM_OM0K513CZ_(EE)
■Přístrojový panel (vozidla s pravostranným řízením)
Spínač motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 220, 223
Startování motoru/přepínání poloh nebo režimů . . . . . . . S. 2 20, 223
Nouzové vypnutí motoru . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 555
Když nelze nastartovat motor . . . . . . . . . . . . . . . . . . . . . . . . . S. 598
Výstražná hlášení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 575
Řadicí páka (Automatická převodovka) . . . . . . . . . . . . . . . S. 231
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 231
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
Když nelze pohybovat řadicí pákou . . . . . . . . . . . . . . . . . . . . . S. 237
Řadicí páka (Manuální převodovka) . . . . . . . . . . . . . . . . . . S. 239
Změna zařazené polohy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 239
Pokyny pro tažení . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . S. 559
1
2

371-1. Pro bezpečné používání
1
HILUX_OM_OM0K513CZ_(EE)
Bezpečnost a zabezpečení
VÝSTRAHA
Dodržujte následující pokyny.
Jejich nedodržení může způsobit posunutí podlahové rohože řidič e, což může
překážet činnosti pedálů během jízdy. Mohlo by dojít k neočekáv anému zvýšení
rychlosti nebo by mohlo být obtížné vozidlo zastavit. To by moh lo vést k neho-
dě s následky smrtelných nebo vážných zranění.
■ Když instalujete podlahovou rohož řidiče
● Nepoužívejte podlahové rohože pro jiné modely nebo pro vozidla odlišného
modelového roku, i když to jsou originální podlahové rohože Toy ota.
● Používejte pouze podlahové rohože určené pro sedadlo řidiče.
● Vždy připevněte podlahovou rohož bezpečně použitím dodaných upevňo-
vacích příchytek (klipů).
● Nepoužívejte dvě nebo více podlahových rohoží položených jedna na druhou.
● Nepokládejte podlahovou rohož spodní stranou nahoru nebo vrchní stranou
dolů.
■ Před jízdou
●Zkontrolujte, že podlahová rohož je bez-
pečně upevněna na správném místě po-
mocí dodaných upevňovacích příchytek
(klipů). Dejte zvlášť pozor, abyste tuto
kontrolu provedli po čistění podlahy.
● Při vypnutém motoru a řadicí páce v P
(automatická převodovka) nebo N (ma-
nuální převodovka) úplně sešlápněte
každý pedál k podlaze, abyste se ujistili,
že podlahová rohož nepřekáží chodu pe-
dálu.

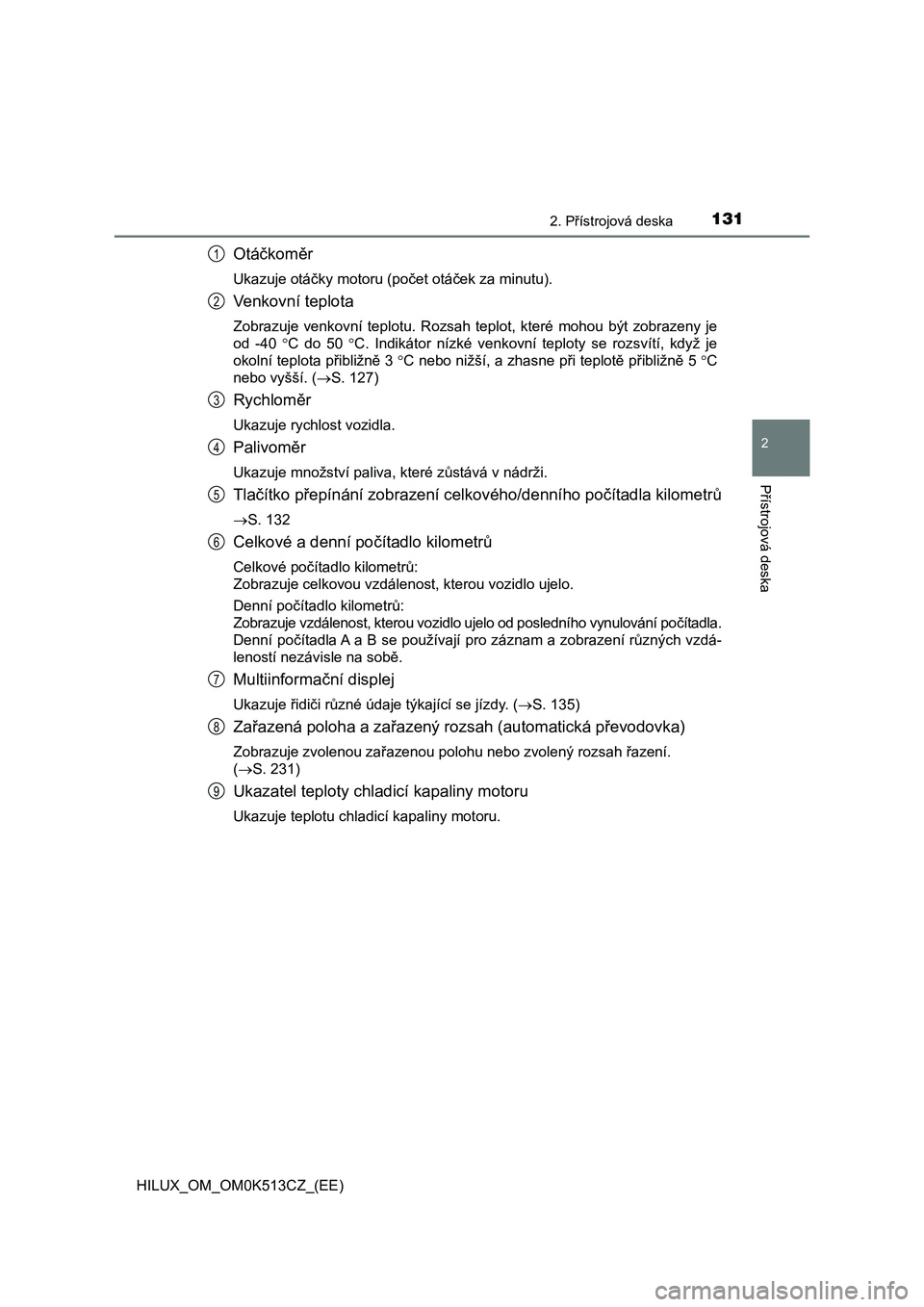

1312. Přístrojová deska
2
Přístrojová deska
HILUX_OM_OM0K513CZ_(EE)
Otáčkoměr
Ukazuje otáčky motoru (počet otáček za minutu).
Venkovní teplota
Zobrazuje venkovní teplotu. Rozsah teplot, které mohou být zobrazeny je
od -40 C do 50 C. Indikátor nízké venkovní teploty se rozsvítí, když je
okolní teplota přibližně 3 C nebo nižší, a zhasne při teplotě přibližně 5 C
nebo vyšší. ( S. 127)
Rychloměr
Ukazuje rychlost vozidla.
Palivoměr
Ukazuje množství paliva, které zůstává v nádrži.
Tlačítko přepínání zobrazení celkového/denního počítadla kilometrů
S. 132
Celkové a denní počítadlo kilometrů
Celkové počítadlo kilometrů:
Zobrazuje celkovou vzdálenost, kterou vozidlo ujelo.
Denní počítadlo kilometrů:
Zobrazuje vzdálenost, kterou vozidlo ujelo od posledního vynulo vání počítadla.
Denní počítadla A a B se používají pro záznam a zobrazení různý ch vzdá-
leností nezávisle na sobě.
Multiinformační displej
Ukazuje řidiči různé údaje týkající se jízdy. ( S. 135)
Zařazená poloha a zařazený rozsah (automatická převodovka)
Zobrazuje zvolenou zařazenou polohu nebo zvolený rozsah řazení.
( S. 231)
Ukazatel teploty chladicí kapaliny motoru
Ukazuje teplotu chladicí kapaliny motoru.
1
2
3
4
5
6
7
8
9

1743-3. Seřízení sedadel
HILUX_OM_OM0K513CZ_(EE)
Připevněte řemínky na opěrky
hlavy.
3
VÝSTRAHA
Dodržujte následující pokyny. Nedodržení těchto pokynů může vés t ke smr-
telnému nebo k vážnému zranění.
■ Když vyjímáte sedáky zadních sedadel zpět nebo zvedáte sedák
● Nemanipulujte se sedáky zadních sedadel nebo sedákem během jízdy.
● Zastavte vozidlo na rovném podkladu, zabrzděte pevně parkovací brzdu a pře-
řaďte zařazenou polohu do P (automatická převodovka) nebo N (ma nuální
převodovka).
■ Když vyjímáte sedáky zadních sedadel
Dávejte pozor, abyste vyjmutými sedáky zadních sedadel neudeřil i jiné osoby
nebo sedák neupustili na sebe.
■ Když nasazujete sedáky zadních sedadel zpět nebo vracíte sedáky do
původní polohy
● Dejte pozor, abyste si neskřípli ruku nebo nohu do sedadla.
● Ujistěte se, že pod sedadlem nejsou žádné překážky, které by bránily řád-
nému zajištění sedadla na místě.
● Ujistěte se, že sedáky zadních sedadel a spodní sedák jsou bezpečně zajiš-
těny jejich zatlačením nahoru a dolů.
● Zkontrolujte, zda nejsou bezpečnostní pásy překroucené nebo skřípnuté
v sedáku.

191
4Jízda
HILUX_OM_OM0K513CZ_(EE)4-1. Před jízdou
Jízda s vozidlem ................ 192
Náklad a zavazadla ........... 205
Tažení přívěsu (bez tažného
zařízení) .......................... 206
Tažení přívěsu (s tažným
zařízením)........................ 207
4-2. Postupy pro jízdu
Spínač motoru (zapalování)
(vozidla bez systému
Smart Entry & Start) ........ 220
Spínač motoru (zapalování)
(vozidla se systémem
Smart Entry & Start) ........ 223
Automatická převodovka ... 231
Manuální převodovka ........ 239
Páčka směrových světel .... 246
Parkovací brzda................. 247
4-3. Ovládání světel a stěračů
Spínač světlometů ............. 248
Spínač mlhových světel ..... 255
Stěrače a ostřikovače
čelního skla ..................... 258
4-4. Tankování
Otevírání uzávěru palivové
nádrže ............................. 2614-5. Používání podpůrných
jízdních systémů
Toyota Safety Sense ......... 266
PCS (Předkolizní systém) .. 273
LDA (Upozornění při
opouštění jízdního pruhu
s funkcí asistence při
vybočení) ......................... 284
RSA (Asistent dopravních
značek) ............................ 295
Adaptivní tempomat ........... 301
Tempomat.......................... 317
Parkovací asistent ............. 321
Systém pohonu čtyř kol ..... 331
Systém uzávěrky zadního
diferenciálu ...................... 341
Systém Stop & Start .......... 345
Asistenční jízdní systémy .. 355
Asistent pro jízdu z kopce .. 364
AUTO LSD ......................... 367
Systém DPF (Diesel
Particulate Filter) ............. 369
4-6. Pokyny pro jízdu
Pokyny pro jízdu v zimě ..... 374

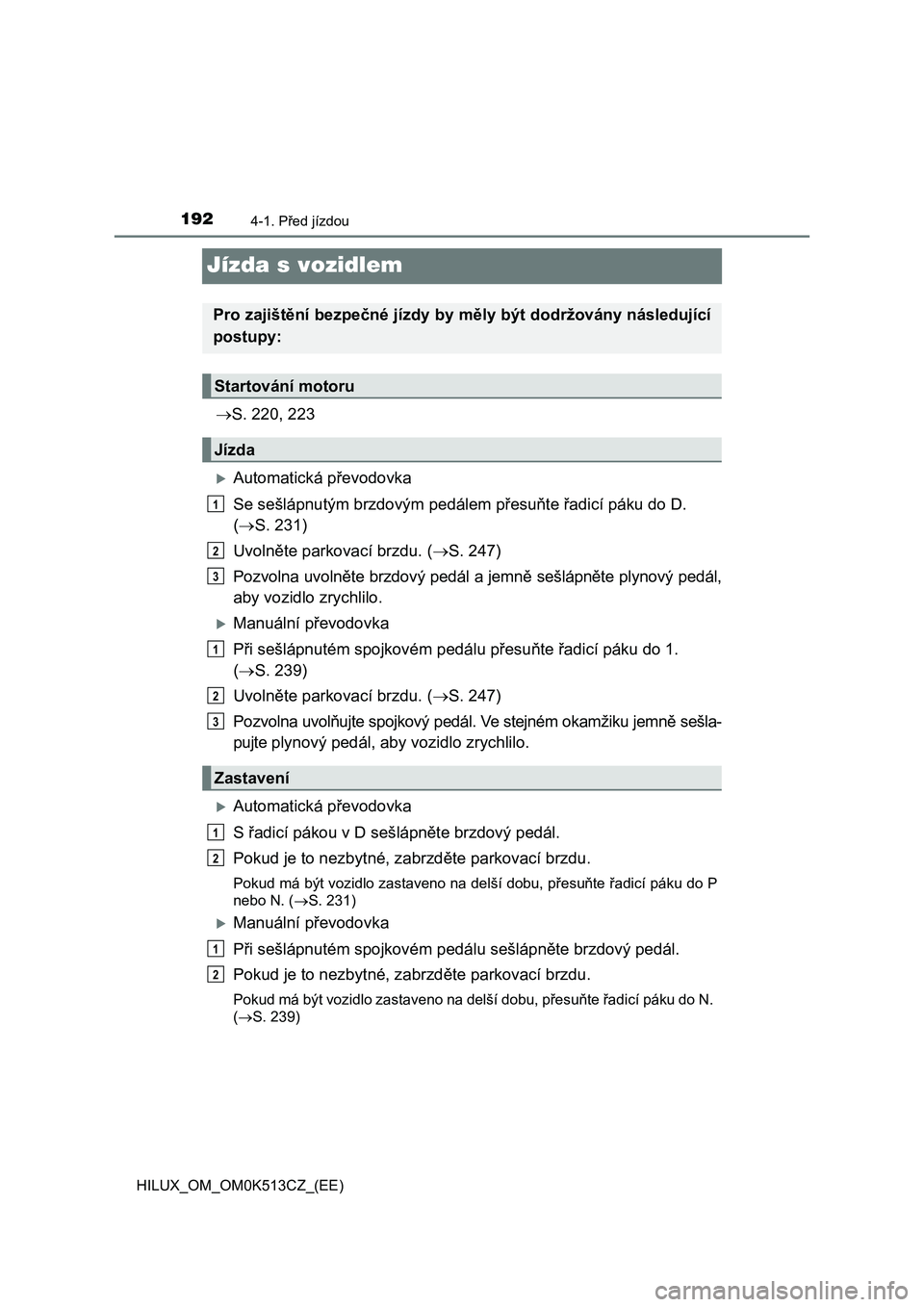

1924-1. Před jízdou
HILUX_OM_OM0K513CZ_(EE)
Jízda s vozidlem
S. 220, 223
Automatická převodovka
Se sešlápnutým brzdovým pedále m přesuňte řadicí páku do D.
( S. 231)
Uvolněte parkovací brzdu. ( S. 247)
Pozvolna uvolněte brzdový pedál a jemně sešlápněte plynový pedá l,
aby vozidlo zrychlilo.
Manuální převodovka
Při sešlápnutém spojkovém pedál u přesuňte řadicí páku do 1.
( S. 239)
Uvolněte parkovací brzdu. ( S. 247)
Pozvolna uvolňujte spojkový pedál. Ve stejném okamžiku jemně se šla-
pujte plynový pedál, aby vozidlo zrychlilo.
Automatická převodovka
S řadicí pákou v D seš lápněte brzdový pedál.
Pokud je to nezbytné, zabrzděte parkovací brzdu.
Pokud má být vozidlo zastaveno na delší dobu, přesuňte řadicí p áku do P
nebo N. ( S. 231)
Manuální převodovka
Při sešlápnutém spojkovém pedál u sešlápněte brzdový pedál.
Pokud je to nezbytné, zabrzděte parkovací brzdu.
Pokud má být vozidlo zastaveno na delší dobu, přesuňte řadicí p áku do N.
( S. 239)
Pro zajištění bezpečné jízdy by měly být dodržovány následující
postupy:
Startování motoru
Jízda
Zastavení
1
2
3
1
2
3
1
2
1
2

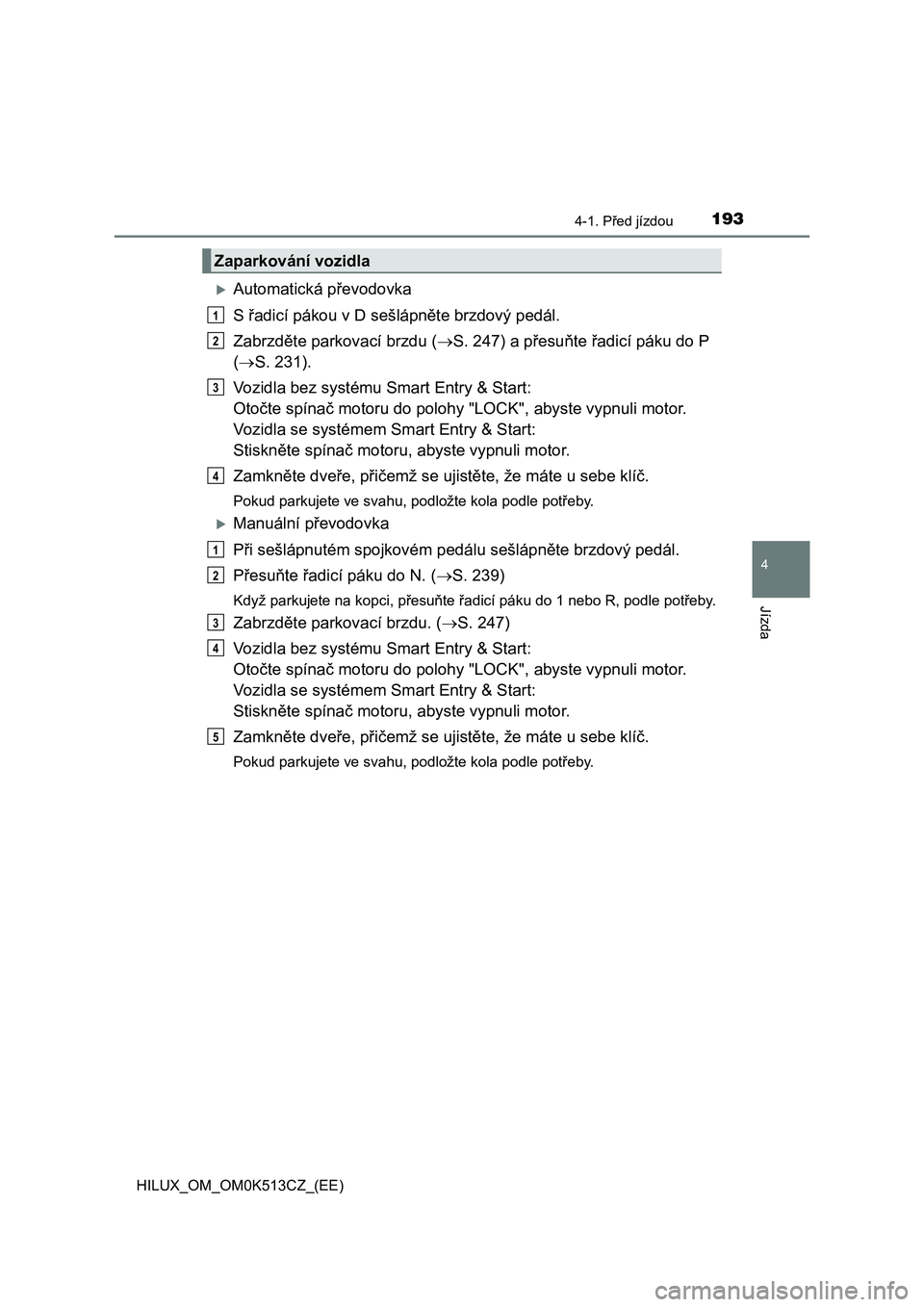

1934-1. Před jízdou
4
Jízda
HILUX_OM_OM0K513CZ_(EE)
Automatická převodovka
S řadicí pákou v D seš lápněte brzdový pedál.
Zabrzděte parkovací brzdu ( S. 247) a přesuňte řadicí páku do P
( S. 231).
Vozidla bez systému Smart Entry & Start:
Otočte spínač m otoru do polohy "LOCK", abyste vypnuli motor.
Vozidla se systémem Smart Entry & Start:
Stiskněte spínač motor u, abyste vypnuli motor.
Zamkněte dveře, přičemž se u jistěte, že máte u sebe klíč.
Pokud parkujete ve svahu, podložte kola podle potřeby.
Manuální převodovka
Při sešlápnutém spojkovém pedál u sešlápněte brzdový pedál.
Přesuňte řadicí páku do N. ( S. 239)
Když parkujete na kopci, přesuňte řadicí páku do 1 nebo R, podle potřeby.
Zabrzděte parkovací brzdu. (S. 247)
Vozidla bez systému Smart Entry & Start:
Otočte spínač m otoru do polohy "LOCK", abyste vypnuli motor.
Vozidla se systémem Smart Entry & Start:
Stiskněte spínač motor u, abyste vypnuli motor.
Zamkněte dveře, přičemž se u jistěte, že máte u sebe klíč.
Pokud parkujete ve svahu, podložte kola podle potřeby.
Zaparkování vozidla
1
2
3
4
1
2
3
4
5
