TOYOTA LAND CRUISER 2015 Betriebsanleitungen (in German)

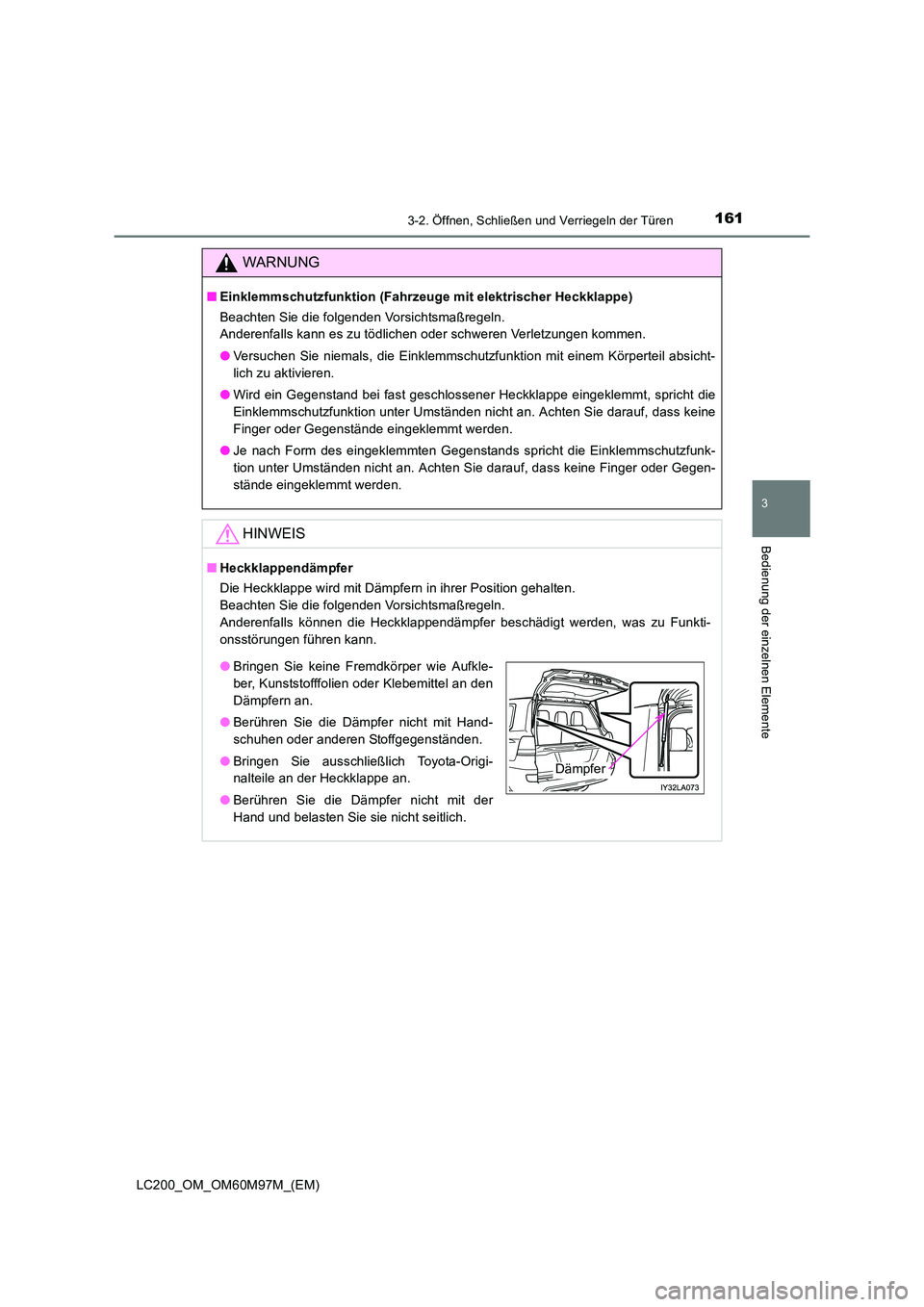

1613-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)
WARNUNG
■Einklemmschutzfunktion (Fahrzeuge mit elektrischer Heckklappe)
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls kann es zu tödlichen oder schweren Verletzungen kommen.
●Versuchen Sie niemals, die Einklemmschutzfunktion mit einem Körperteil absicht-
lich zu aktivieren.
● Wird ein Gegenstand bei fast geschlossener Heckklappe eingeklemmt, spricht die
Einklemmschutzfunktion unter Umständen nicht an. Achten Sie darauf, dass keine
Finger oder Gegenstände eingeklemmt werden.
● Je nach Form des eingeklemmten Gegenstands spricht die Einklemmschutzfunk-
tion unter Umständen nicht an. Achten Sie darauf, dass keine Finger oder Gegen-
stände eingeklemmt werden.
HINWEIS
■Heckklappendämpfer
Die Heckklappe wird mit Dämpfern in ihrer Position gehalten.
Beachten Sie die folgenden Vorsichtsmaßregeln.
Anderenfalls können die Heckklappendämpfer beschädigt werden, was zu Funkti-
onsstörungen führen kann.
●Bringen Sie keine Fremdkörper wie Aufkle-
ber, Kunststofffolien oder Klebemittel an den
Dämpfern an.
● Berühren Sie die Dämpfer nicht mit Hand-
schuhen oder anderen Stoffgegenständen.
● Bringen Sie ausschließlich Toyota-Origi-
nalteile an der Heckklappe an.
● Berühren Sie die Dämpfer nicht mit der
Hand und belasten Sie sie nicht seitlich.
Dämpfer

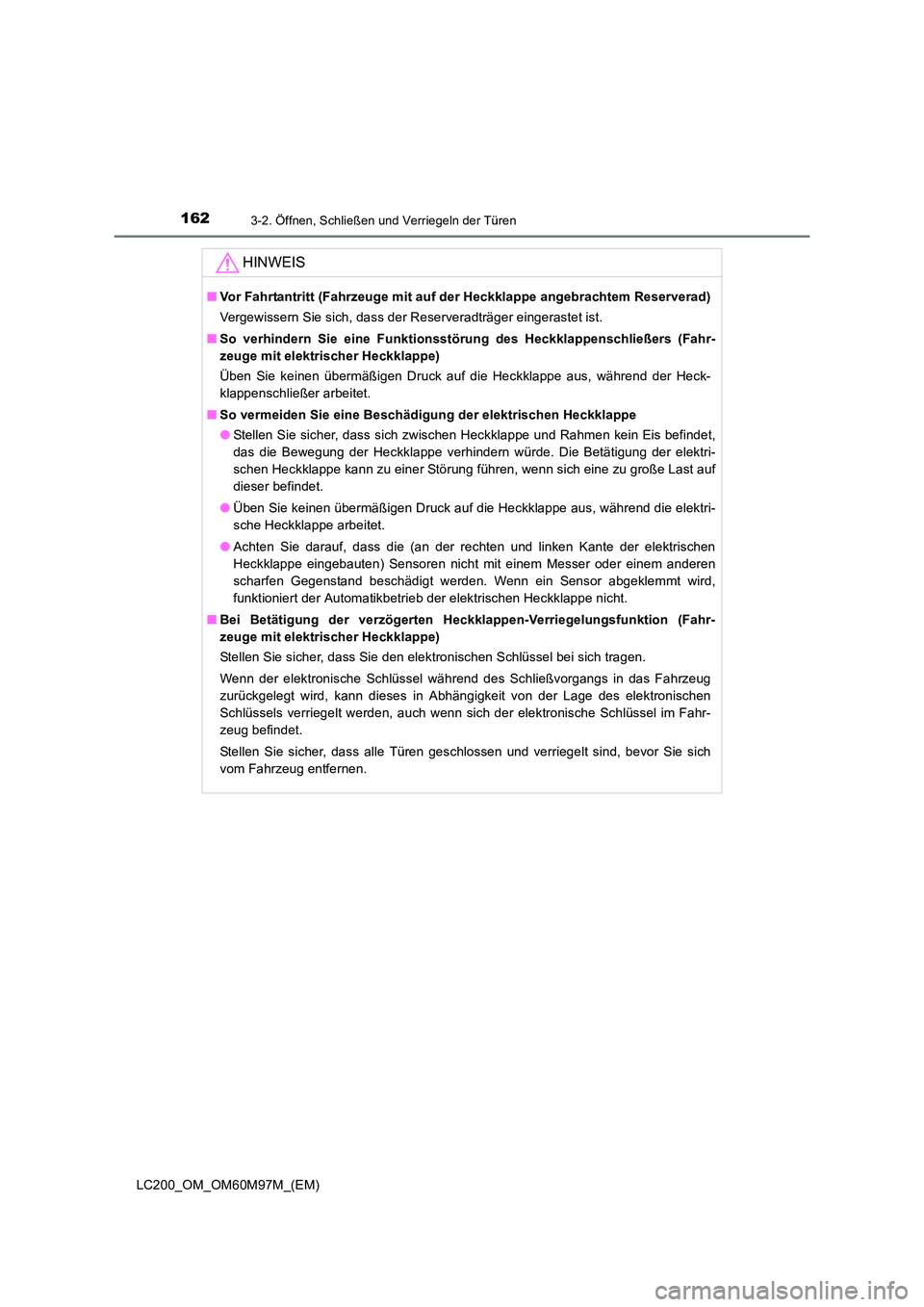

1623-2. Öffnen, Schließen und Verriegeln der Türen
LC200_OM_OM60M97M_(EM)
HINWEIS
■Vor Fahrtantritt (Fahrzeuge mit auf der Heckklappe angebrachtem Reserverad)
Vergewissern Sie sich, dass der Reserveradträger eingerastet ist.
■ So verhindern Sie eine Funktionsstörung des Heckklappenschließers (Fahr-
zeuge mit elektrischer Heckklappe)
Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während der Heck-
klappenschließer arbeitet.
■ So vermeiden Sie eine Beschädigung der elektrischen Heckklappe
●Stellen Sie sicher, dass sich zwischen Heckklappe und Rahmen kein Eis befindet,
das die Bewegung der Heckklappe verhindern würde. Die Betätigung der elektri-
schen Heckklappe kann zu einer Störung führen, wenn sich eine zu große Last auf
dieser befindet.
● Üben Sie keinen übermäßigen Druck auf die Heckklappe aus, während die elektri-
sche Heckklappe arbeitet.
● Achten Sie darauf, dass die (an der rechten und linken Kante der elektrischen
Heckklappe eingebauten) Sensoren nicht mit einem Messer oder einem anderen
scharfen Gegenstand beschädigt werden. Wenn ein Sensor abgeklemmt wird,
funktioniert der Automatikbetrieb der elektrischen Heckklappe nicht.
■ Bei Betätigung der verzögerten Heckklappen-Verriegelungsfunktion (Fahr-
zeuge mit elektrischer Heckklappe)
Stellen Sie sicher, dass Sie den elektronischen Schlüssel bei sich tragen.
Wenn der elektronische Schlüssel während des Schließvorgangs in das Fahrzeug
zurückgelegt wird, kann dieses in Abhängigkeit von der Lage des elektronischen
Schlüssels verriegelt werden, auch wenn sich der elektronische Schlüssel im Fahr-
zeug befindet.
Stellen Sie sicher, dass alle Türen geschlossen und verriegelt sind, bevor Sie sich
vom Fahrzeug entfernen.

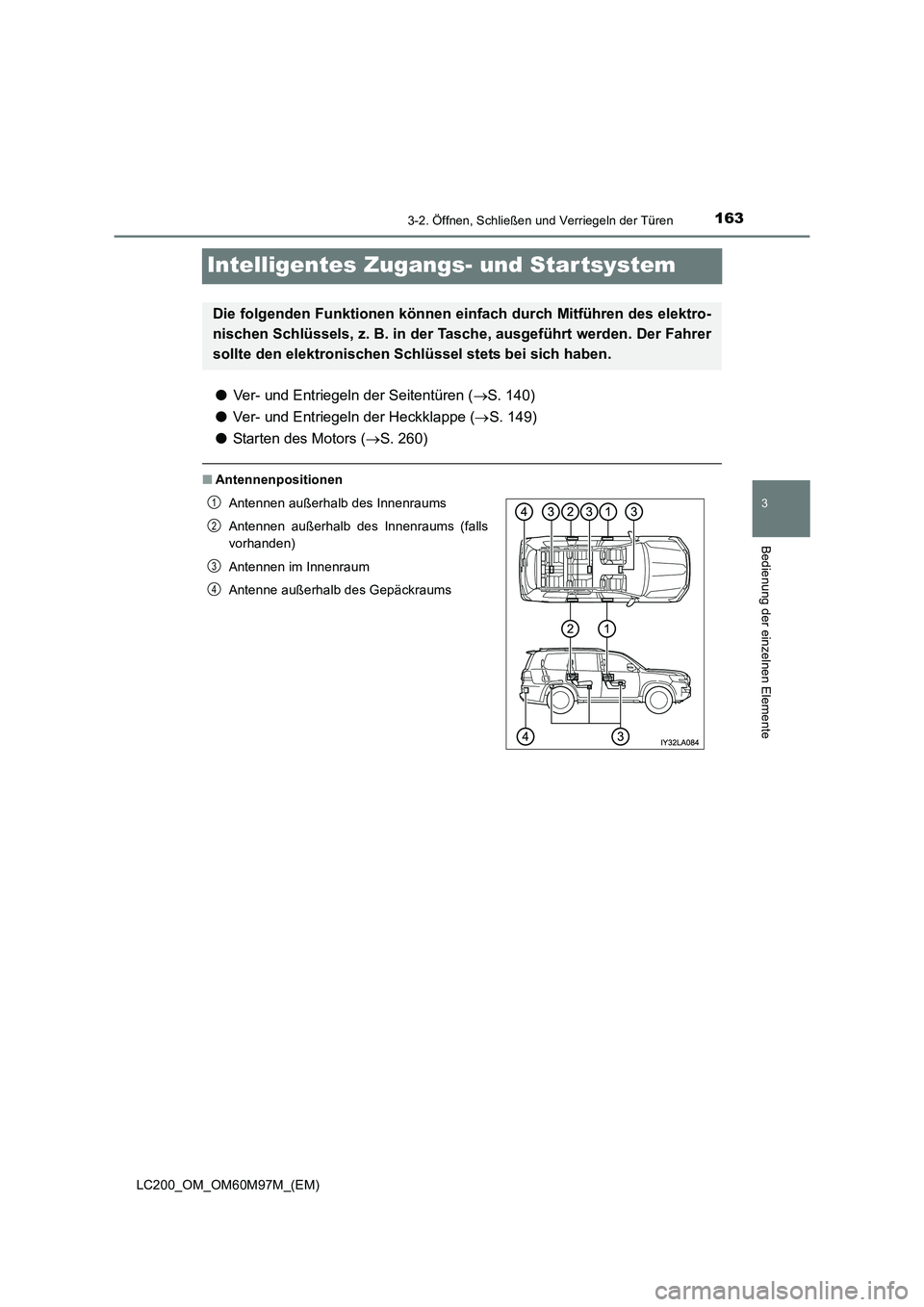

163
3
3-2. Öffnen, Schließen und Verriegeln der Türen
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)
Intelligentes Zugangs- und Startsystem
●Ver- und Entriegeln der Seitentüren ( →S. 140)
● Ver- und Entriegeln der Heckklappe ( →S. 149)
● Starten des Motors ( →S. 260)
■ Antennenpositionen
Die folgenden Funktionen können ei nfach durch Mitführen des elektro-
nischen Schlüssels, z. B. in der Tasche, ausgeführt werden. Der Fahrer
sollte den elektronischen Schlüssel stets bei sich haben.
Antennen außerhalb des Innenraums
Antennen außerhalb des Innenraums (falls
vorhanden)
Antennen im Innenraum
Antenne außerhalb des Gepäckraums1
2
3
4

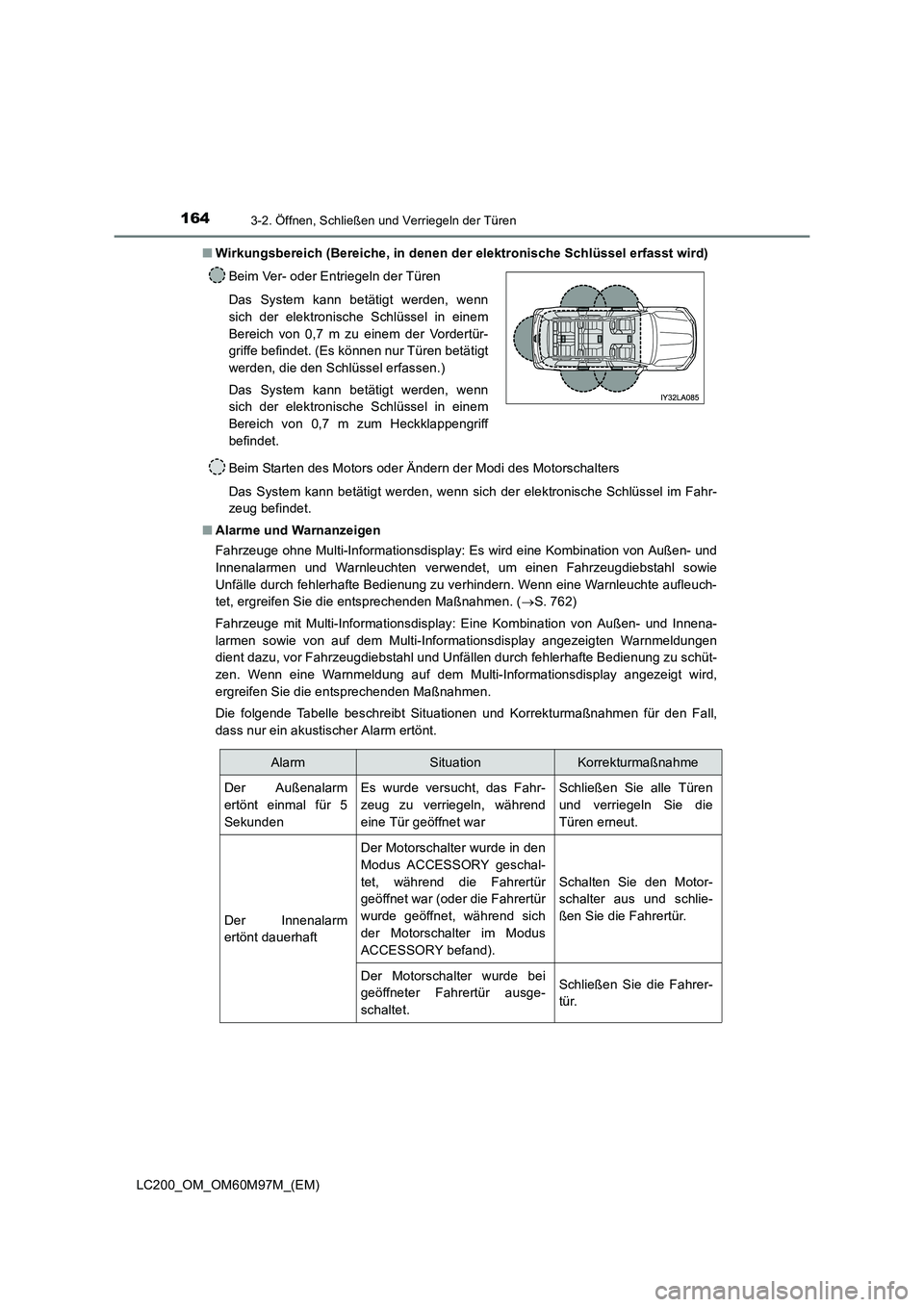

1643-2. Öffnen, Schließen und Verriegeln der Türen
LC200_OM_OM60M97M_(EM)■
Wirkungsbereich (Bereiche, in denen der elektronische Schlüssel erfasst wird)
Beim Starten des Motors oder Ändern der Modi des Motorschalters
Das System kann betätigt werden, wenn sich der elektronische Schlüssel im Fahr-
zeug befindet.
■ Alarme und Warnanzeigen
Fahrzeuge ohne Multi-Informationsdisplay: Es wird eine Kombination von Außen- und
Innenalarmen und Warnleuchten verwendet, um einen Fahrzeugdiebstahl sowie
Unfälle durch fehlerhafte Bedienung zu verhindern. Wenn eine Warnleuchte aufleuch-
tet, ergreifen Sie die entsprechenden Maßnahmen. ( →S. 762)
Fahrzeuge mit Multi-Informationsdisplay: Eine Kombination von Außen- und Innena-
larmen sowie von auf dem Multi-Informationsdisplay angezeigten Warnmeldungen
dient dazu, vor Fahrzeugdiebstahl und Unfällen durch fehlerhafte Bedienung zu schüt-
zen. Wenn eine Warnmeldung auf dem Multi-Informationsdisplay angezeigt wird,
ergreifen Sie die entsprechenden Maßnahmen.
Die folgende Tabelle beschreibt Situationen und Korrekturmaßnahmen für den Fall,
dass nur ein akustischer Alarm ertönt. Beim Ver- oder Entriegeln der Türen
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zu einem der Vordertür-
griffe befindet. (Es können nur Türen betätigt
werden, die den Schlüssel erfassen.)
Das System kann betätigt werden, wenn
sich der elektronische Schlüssel in einem
Bereich von 0,7 m zum Heckklappengriff
befindet.
AlarmSituationKorrekturmaßnahme
Der Außenalarm
ertönt einmal für 5
SekundenEs wurde versucht, das Fahr-
zeug zu verriegeln, während
eine Tür geöffnet warSchließen Sie alle Türen
und verriegeln Sie die
Türen erneut.
Der Innenalarm
ertönt dauerhaft
Der Motorschalter wurde in den
Modus ACCESSORY geschal-
tet, während die Fahrertür
geöffnet war (oder die Fahrertür
wurde geöffnet, während sich
der Motorschalter im Modus
ACCESSORY befand).
Schalten Sie den Motor-
schalter aus und schlie-
ßen Sie die Fahrertür.
Der Motorschalter wurde bei
geöffneter Fahrertür ausge-
schaltet.Schließen Sie die Fahrer-
tür.

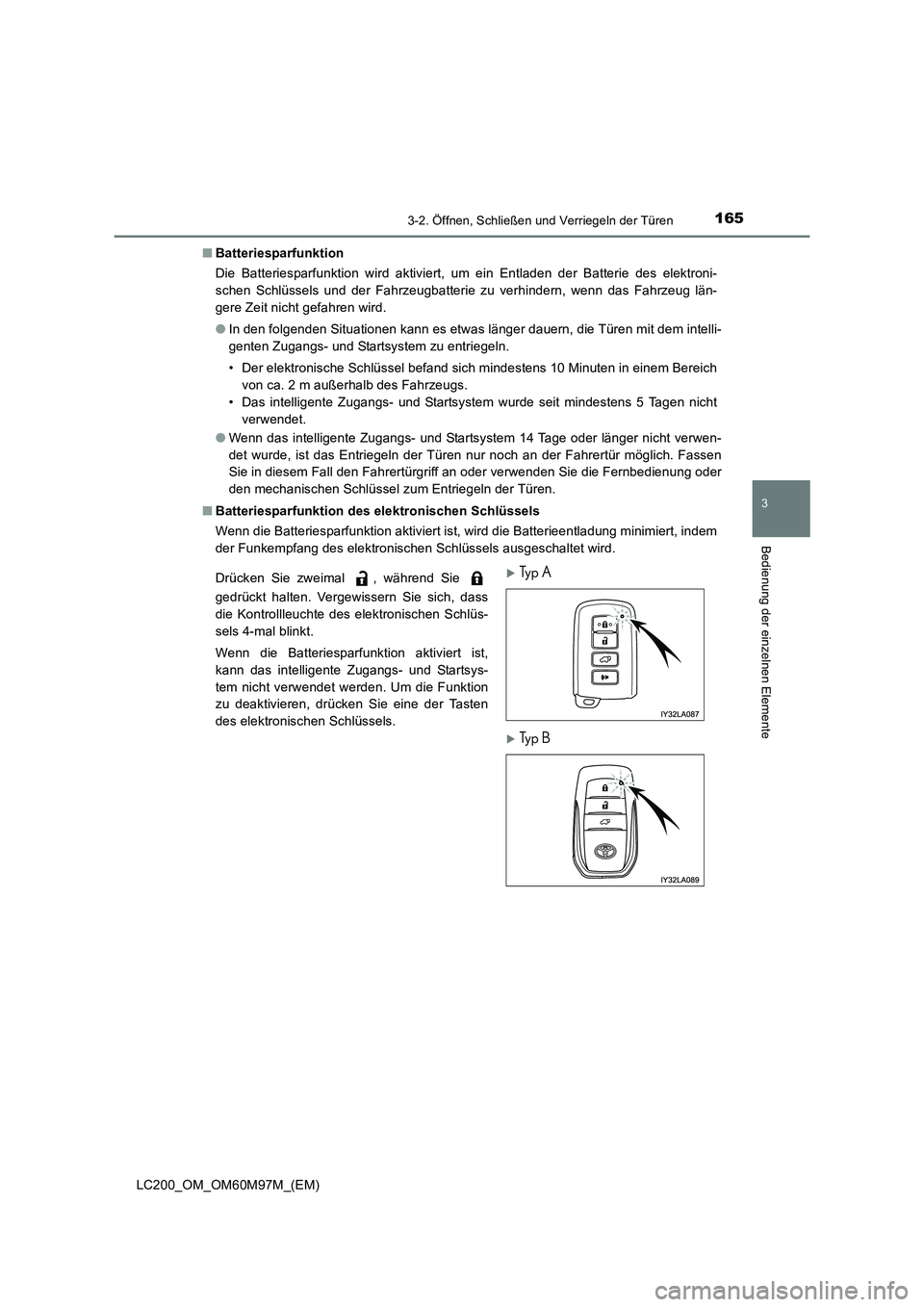

1653-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)■
Batteriesparfunktion
Die Batteriesparfunktion wird aktiviert, um ein Entladen der Batterie des elektroni-
schen Schlüssels und der Fahrzeugbatterie zu verhindern, wenn das Fahrzeug län-
gere Zeit nicht gefahren wird.
●In den folgenden Situationen kann es etwas länger dauern, die Türen mit dem intelli-
genten Zugangs- und Startsystem zu entriegeln.
• Der elektronische Schlüssel befand sich mindestens 10 Minuten in einem Bereich
von ca. 2 m außerhalb des Fahrzeugs.
• Das intelligente Zugangs- und Startsystem wurde seit mindestens 5 Tagen nicht
verwendet.
● Wenn das intelligente Zugangs- und Startsystem 14 Tage oder länger nicht verwen-
det wurde, ist das Entriegeln der Türen nur noch an der Fahrertür möglich. Fassen
Sie in diesem Fall den Fahrertürgriff an oder verwenden Sie die Fernbedienung oder
den mechanischen Schlüssel zum Entriegeln der Türen.
■ Batteriesparfunktion des elektronischen Schlüssels
Wenn die Batteriesparfunktion aktiviert ist, wird die Batterieentladung minimiert, indem
der Funkempfang des elektronischen Schlüssels ausgeschaltet wird.
Drücken Sie zweimal , während Sie
gedrückt halten. Vergewissern Sie sich, dass
die Kontrollleuchte des elektronischen Schlüs-
sels 4-mal blinkt.
Wenn die Batteriesparfunktion aktiviert ist,
kann das intelligente Zugangs- und Startsys-
tem nicht verwendet werden. Um die Funktion
zu deaktivieren, drücken Sie eine der Tasten
des elektronischen Schlüssels.
XTy p A
XTy p B

1663-2. Öffnen, Schließen und Verriegeln der Türen
LC200_OM_OM60M97M_(EM)■
Umstände, die die Funktionstüchtigkeit beeinflussen
Das intelligente Zugangs- und Startsystem arbeitet mit schwachen Funkwellen. In den
folgenden Situationen kann die Kommunikation zwischen dem elektronischen Schlüs-
sel und dem Fahrzeug so beeinträchtigt werden, dass das intelligente Zugangs- und
Startsystem, die Fernbedienung und die Wegfahrsperre nicht ordnungsgemäß funktio-
nieren. (Abhilfe: →S. 810)
● Wenn die Batterie des elektronischen Schlüssels leer ist
● In der Nähe eines Fernsehturms, Elektrizitätswerks, einer Tankstelle, eines Radio-
senders, eines großen Bildschirms, eines Flughafens oder einer anderen Einrich-
tung, die starke Funkwellen oder elektrisches Rauschen erzeugt
● Wenn der elektronische Schlüssel mit einem der folgenden Metallgegenstände in
Berührung kommt oder davon abgedeckt wird
• Karten, an denen sich Aluminiumfolie befindet
• Zigarettenschachteln, in denen sich Aluminiumfolie befindet
• Metallische Brieftaschen oder Taschen
• Münzen
• Metallene Handwärmer
• Medien wie CDs und DVDs
● Wenn andere Fernbedienungsschlüssel (die ebenfalls Funkwellen aussenden) in
unmittelbarer Nähe verwendet werden
● Wenn Sie den elektronischen Schlüssel zusammen mit einem der folgenden Geräte,
die Funkwellen aussenden, bei sich haben
• Wenn Sie ein tragbares Funkgerät, ein Mobiltelefon, ein Schnurlostelefon oder ein
anderes drahtloses Kommunikationsgerät bei sich haben
• Elektronischer Schlüssel oder Fernbedienungsschlüssel eines anderen Fahr- zeugs, der Funkwellen aussendet
• Computer oder PDA
• Digitaler Audioplayer
• Tragbare Spielkonsole
● Wenn eine Tönungsfolie mit metallischen Komponenten oder metallische Objekte an
der Heckscheibe angebracht sind
● Wenn der elektronische Schlüssel in der Nähe eines Ladegerätes oder eines ande-
ren elektronischen Geräts abgelegt wird

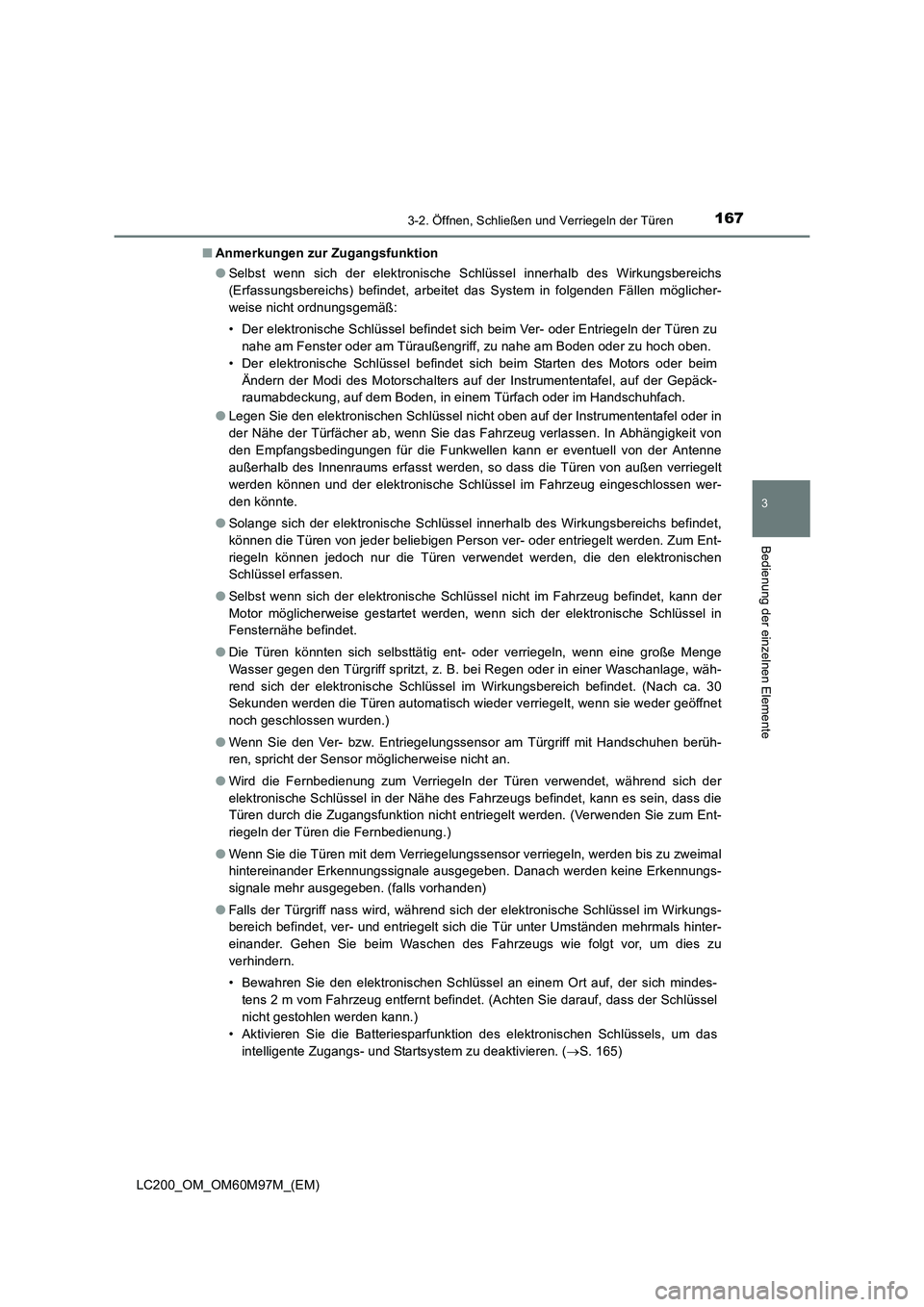

1673-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)■
Anmerkungen zur Zugangsfunktion
●Selbst wenn sich der elektronische Schlüssel innerhalb des Wirkungsbereichs
(Erfassungsbereichs) befindet, arbeitet das System in folgenden Fällen möglicher-
weise nicht ordnungsgemäß:
• Der elektronische Schlüssel befindet sich beim Ver- oder Entriegeln der Türen zu
nahe am Fenster oder am Türaußengriff, zu nahe am Boden oder zu hoch oben.
• Der elektronische Schlüssel befindet sich beim Starten des Motors oder beim Ändern der Modi des Motorschalters auf der Instrumententafel, auf der Gepäck-
raumabdeckung, auf dem Boden, in einem Türfach oder im Handschuhfach.
● Legen Sie den elektronischen Schlüssel nicht oben auf der Instrumententafel oder in
der Nähe der Türfächer ab, wenn Sie das Fahrzeug verlassen. In Abhängigkeit von
den Empfangsbedingungen für die Funkwellen kann er eventuell von der Antenne
außerhalb des Innenraums erfasst werden, so dass die Türen von außen verriegelt
werden können und der elektronische Schlüssel im Fahrzeug eingeschlossen wer-
den könnte.
● Solange sich der elektronische Schlüssel innerhalb des Wirkungsbereichs befindet,
können die Türen von jeder beliebigen Person ver- oder entriegelt werden. Zum Ent-
riegeln können jedoch nur die Türen verwendet werden, die den elektronischen
Schlüssel erfassen.
● Selbst wenn sich der elektronische Schlüssel nicht im Fahrzeug befindet, kann der
Motor möglicherweise gestartet werden, wenn sich der elektronische Schlüssel in
Fensternähe befindet.
● Die Türen könnten sich selbsttätig ent- oder verriegeln, wenn eine große Menge
Wasser gegen den Türgriff spritzt, z. B. bei Regen oder in einer Waschanlage, wäh-
rend sich der elektronische Schlüssel im Wirkungsbereich befindet. (Nach ca. 30
Sekunden werden die Türen automatisch wieder verriegelt, wenn sie weder geöffnet
noch geschlossen wurden.)
● Wenn Sie den Ver- bzw. Entriegelungssensor am Türgriff mit Handschuhen berüh-
ren, spricht der Sensor möglicherweise nicht an.
● Wird die Fernbedienung zum Verriegeln der Türen verwendet, während sich der
elektronische Schlüssel in der Nähe des Fahrzeugs befindet, kann es sein, dass die
Türen durch die Zugangsfunktion nicht entriegelt werden. (Verwenden Sie zum Ent-
riegeln der Türen die Fernbedienung.)
● Wenn Sie die Türen mit dem Verriegelungssensor verriegeln, werden bis zu zweimal
hintereinander Erkennungssignale ausgegeben. Danach werden keine Erkennungs-
signale mehr ausgegeben. (falls vorhanden)
● Falls der Türgriff nass wird, während sich der elektronische Schlüssel im Wirkungs-
bereich befindet, ver- und entriegelt sich die Tür unter Umständen mehrmals hinter-
einander. Gehen Sie beim Waschen des Fahrzeugs wie folgt vor, um dies zu
verhindern.
• Bewahren Sie den elektronischen Schlüssel an einem Ort auf, der sich mindes-
tens 2 m vom Fahrzeug entfernt befindet. (Achten Sie darauf, dass der Schlüssel
nicht gestohlen werden kann.)
• Aktivieren Sie die Batteriesparfunktion des elektronischen Schlüssels, um das
intelligente Zugangs- und Startsystem zu deaktivieren. ( →S. 165)

1683-2. Öffnen, Schließen und Verriegeln der Türen
LC200_OM_OM60M97M_(EM)●

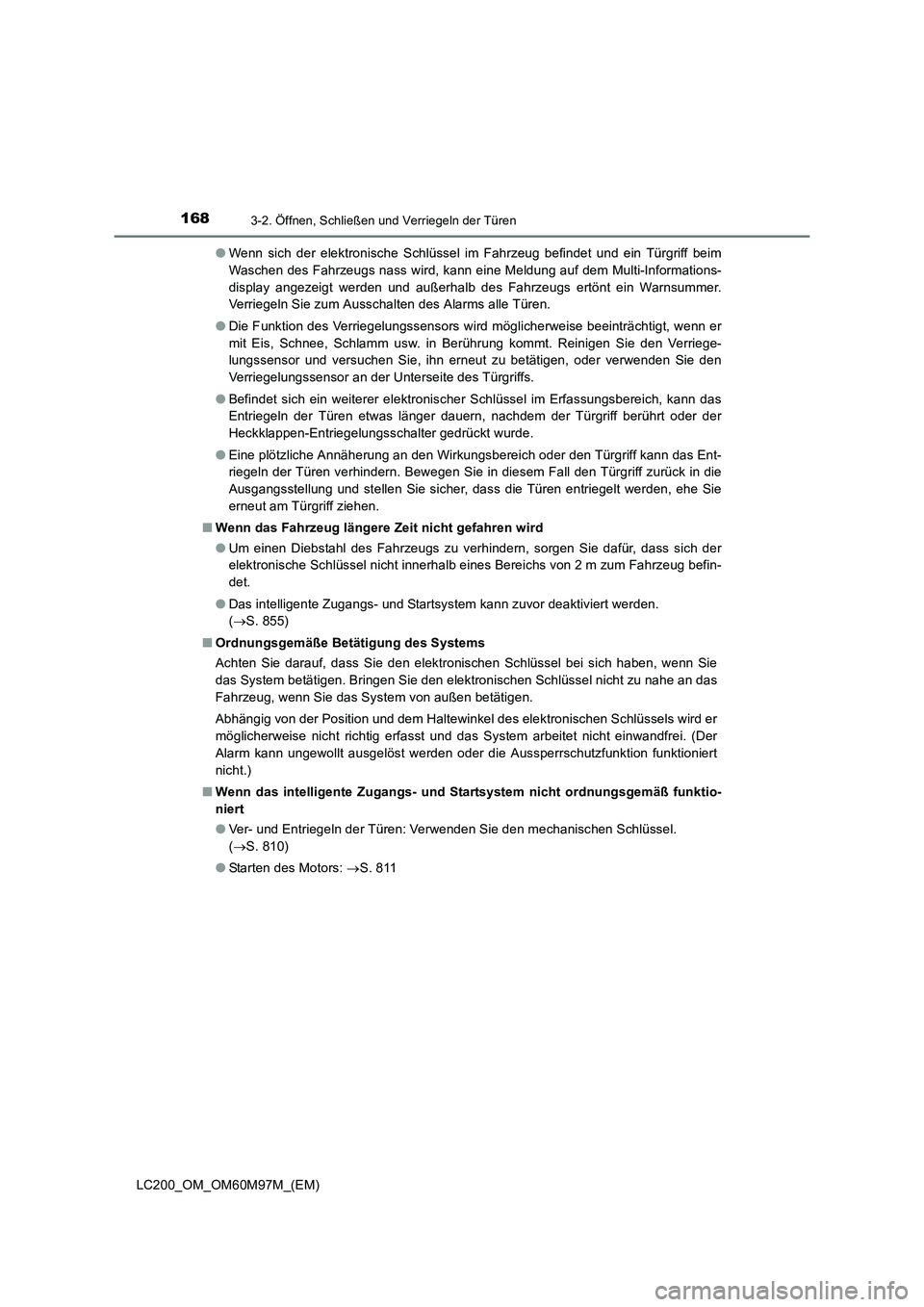

Wenn sich der elektronische Schlüssel im Fahrzeug befindet und ein Türgriff beim
Waschen des Fahrzeugs nass wird, kann eine Meldung auf dem Multi-Informations-
display angezeigt werden und außerhalb des Fahrzeugs ertönt ein Warnsummer.
Verriegeln Sie zum Ausschalten des Alarms alle Türen.
● Die Funktion des Verriegelungssensors wird möglicherweise beeinträchtigt, wenn er
mit Eis, Schnee, Schlamm usw. in Berührung kommt. Reinigen Sie den Verriege-
lungssensor und versuchen Sie, ihn erneut zu betätigen, oder verwenden Sie den
Verriegelungssensor an der Unterseite des Türgriffs.
● Befindet sich ein weiterer elektronischer Schlüssel im Erfassungsbereich, kann das
Entriegeln der Türen etwas länger dauern, nachdem der Türgriff berührt oder der
Heckklappen-Entriegelungsschalter gedrückt wurde.
● Eine plötzliche Annäherung an den Wirkungsbereich oder den Türgriff kann das Ent-
riegeln der Türen verhindern. Bewegen Sie in diesem Fall den Türgriff zurück in die
Ausgangsstellung und stellen Sie sicher, dass die Türen entriegelt werden, ehe Sie
erneut am Türgriff ziehen.
■ Wenn das Fahrzeug längere Zeit nicht gefahren wird
●Um einen Diebstahl des Fahrzeugs zu verhindern, sorgen Sie dafür, dass sich der
elektronische Schlüssel nicht innerhalb eines Bereichs von 2 m zum Fahrzeug befin-
det.
● Das intelligente Zugangs- und Startsystem kann zuvor deaktiviert werden.
(→ S. 855)
■ Ordnungsgemäße Betätigung des Systems
Achten Sie darauf, dass Sie den elektronischen Schlüssel bei sich haben, wenn Sie
das System betätigen. Bringen Sie den elektronischen Schlüssel nicht zu nahe an das
Fahrzeug, wenn Sie das System von außen betätigen.
Abhängig von der Position und dem Haltewinkel des elektronischen Schlüssels wird er
möglicherweise nicht richtig erfasst und das System arbeitet nicht einwandfrei. (Der
Alarm kann ungewollt ausgelöst werden oder die Aussperrschutzfunktion funktioniert
nicht.)
■ Wenn das intelligente Zugangs- und Startsystem nicht ordnungsgemäß funktio-
niert
●Ver- und Entriegeln der Türen: Verwenden Sie den mechanischen Schlüssel.
(→ S. 810)
● Starten des Motors: →S. 811

1693-2. Öffnen, Schließen und Verriegeln der Türen
3
Bedienung der einzelnen Elemente
LC200_OM_OM60M97M_(EM)■

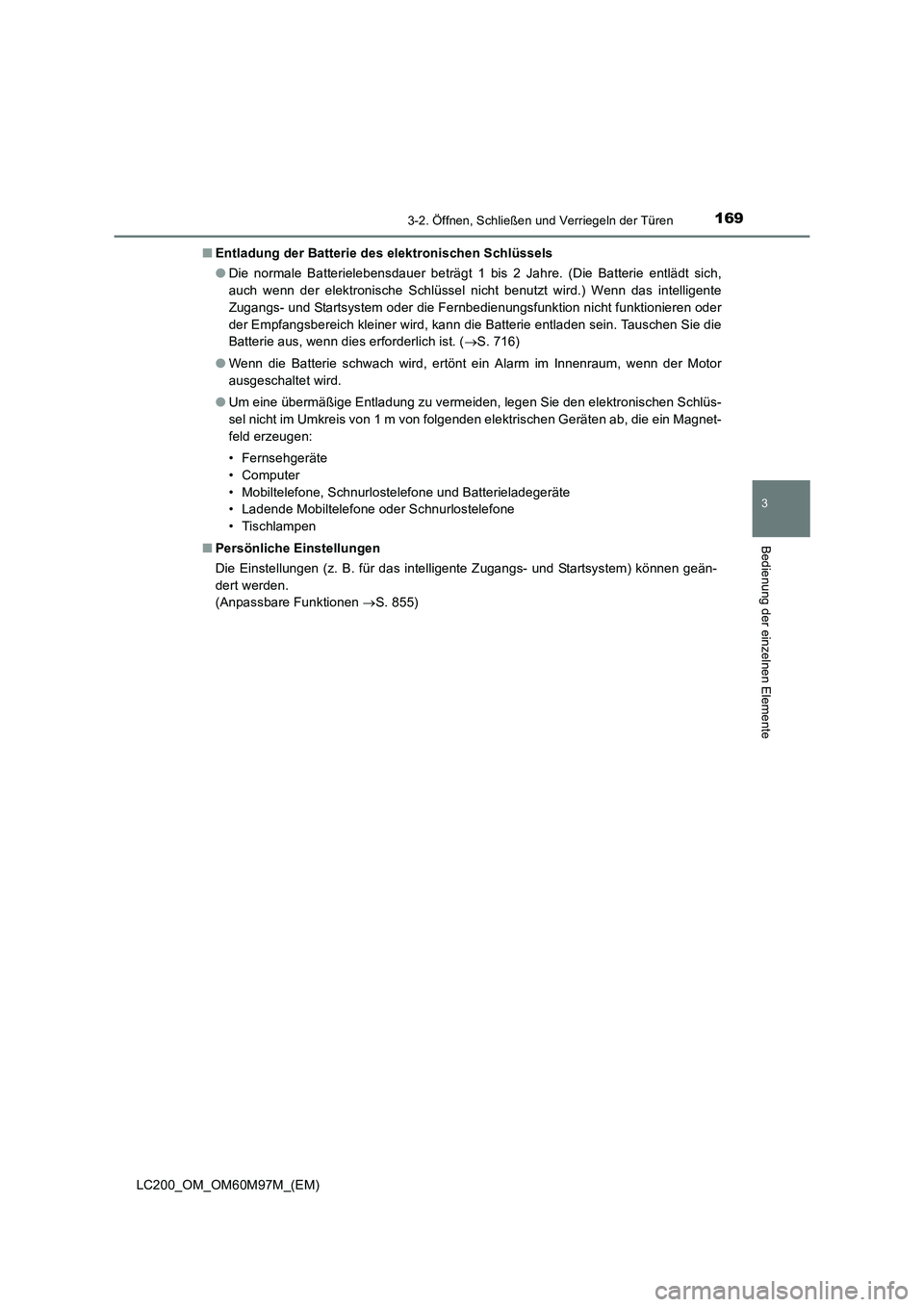

Entladung der Batterie des elektronischen Schlüssels
●Die normale Batterielebensdauer beträgt 1 bis 2 Jahre. (Die Batterie entlädt sich,
auch wenn der elektronische Schlüssel nicht benutzt wird.) Wenn das intelligente
Zugangs- und Startsystem oder die Fernbedienungsfunktion nicht funktionieren oder
der Empfangsbereich kleiner wird, kann die Batterie entladen sein. Tauschen Sie die
Batterie aus, wenn dies erforderlich ist. ( →S. 716)
● Wenn die Batterie schwach wird, ertönt ein Alarm im Innenraum, wenn der Motor
ausgeschaltet wird.
● Um eine übermäßige Entladung zu vermeiden, legen Sie den elektronischen Schlüs-
sel nicht im Umkreis von 1 m von folgenden elektrischen Geräten ab, die ein Magnet-
feld erzeugen:
• Fernsehgeräte
•Computer
• Mobiltelefone, Schnurlostelefone und Batterieladegeräte
• Ladende Mobiltelefone oder Schnurlostelefone
• Tischlampen
■ Persönliche Einstellungen
Die Einstellungen (z. B. für das intelligente Zugangs- und Startsystem) können geän-
dert werden.
(Anpassbare Funktionen →S. 855)

1703-2. Öffnen, Schließen und Verriegeln der Türen
LC200_OM_OM60M97M_(EM)■

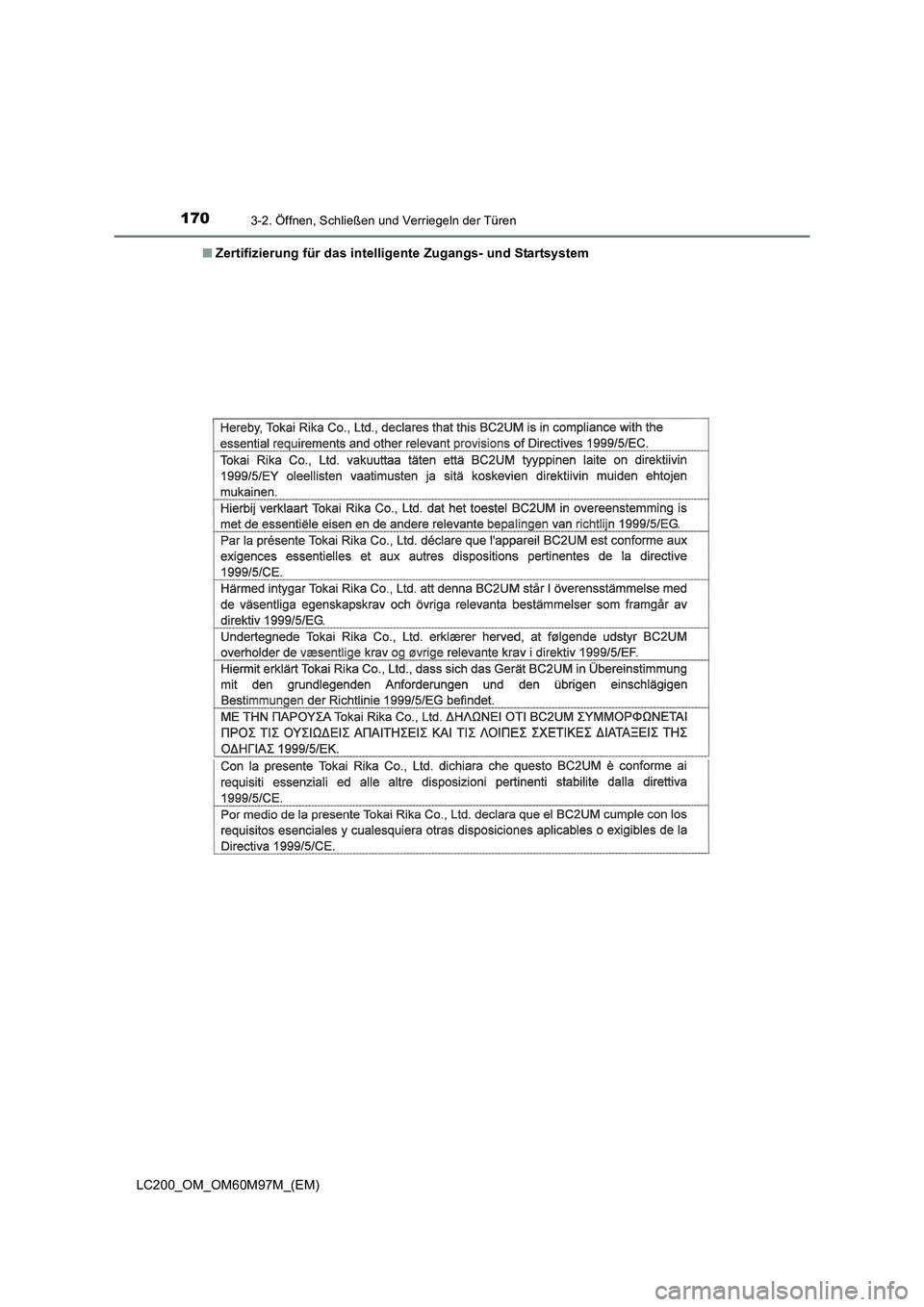

Zertifizierung für das intelligente Zugangs- und Startsystem
