3714-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

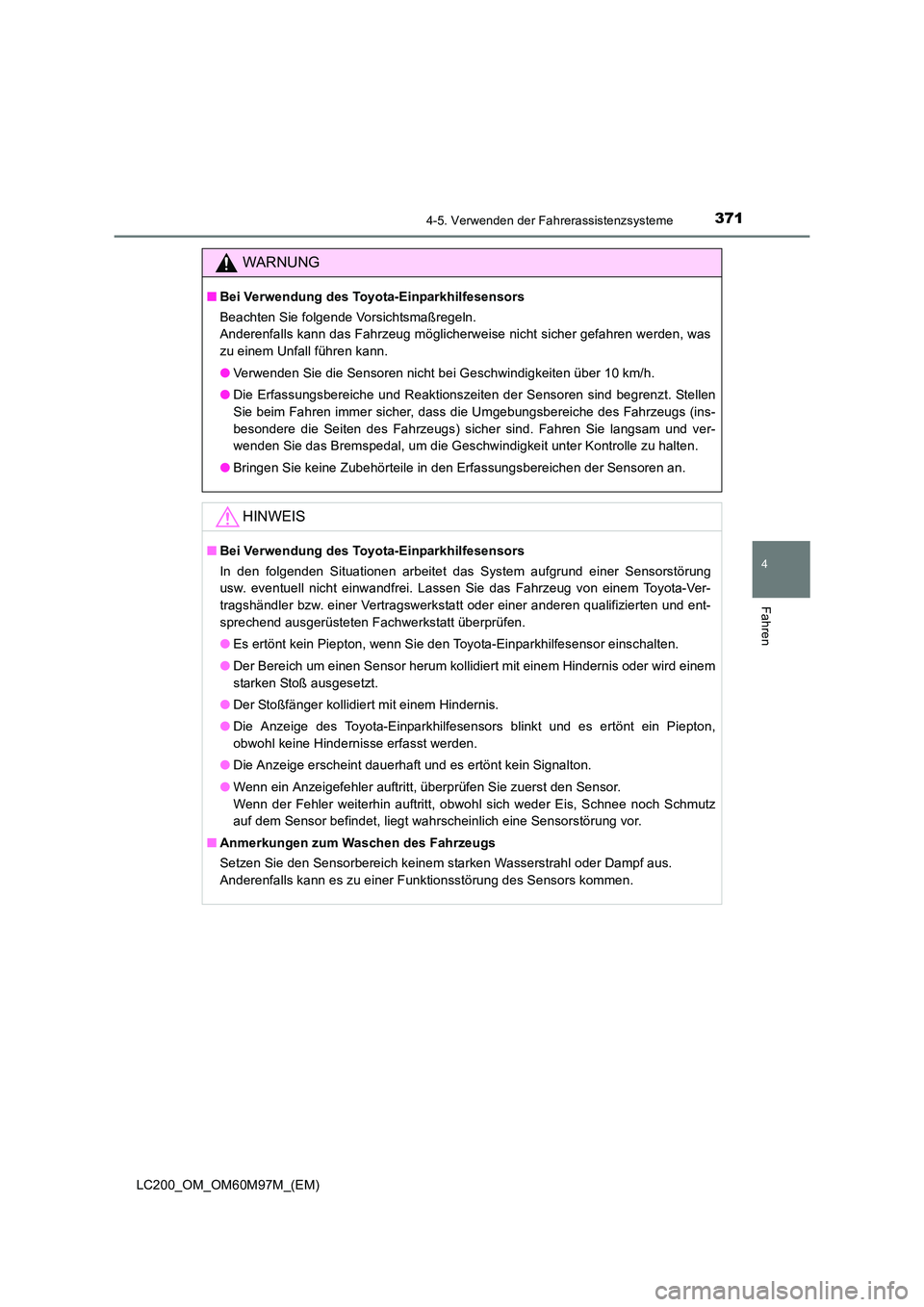

WARNUNG
■Bei Verwendung des Toyota-Einparkhilfesensors
Beachten Sie folgende Vorsichtsmaßregeln.
Anderenfalls kann das Fahrzeug möglicherweise nicht sicher gefahren werden, was
zu einem Unfall führen kann.
●Verwenden Sie die Sensoren nicht bei Geschwindigkeiten über 10 km/h.
● Die Erfassungsbereiche und Reaktionszeiten der Sensoren sind begrenzt. Stellen
Sie beim Fahren immer sicher, dass die Umgebungsbereiche des Fahrzeugs (ins-
besondere die Seiten des Fahrzeugs) sicher sind. Fahren Sie langsam und ver-
wenden Sie das Bremspedal, um die Geschwindigkeit unter Kontrolle zu halten.
● Bringen Sie keine Zubehörteile in den Erfassungsbereichen der Sensoren an.
HINWEIS
■Bei Verwendung des Toyota-Einparkhilfesensors
In den folgenden Situationen arbeitet das System aufgrund einer Sensorstörung
usw. eventuell nicht einwandfrei. Lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und ent-
sprechend ausgerüsteten Fachwerkstatt überprüfen.
●Es ertönt kein Piepton, wenn Sie den Toyota-Einparkhilfesensor einschalten.
● Der Bereich um einen Sensor herum kollidiert mit einem Hindernis oder wird einem
starken Stoß ausgesetzt.
● Der Stoßfänger kollidiert mit einem Hindernis.
● Die Anzeige des Toyota-Einparkhilfesensors blinkt und es ertönt ein Piepton,
obwohl keine Hindernisse erfasst werden.
● Die Anzeige erscheint dauerhaft und es ertönt kein Signalton.
● Wenn ein Anzeigefehler auftritt, überprüfen Sie zuerst den Sensor.
Wenn der Fehler weiterhin auftritt, obwohl sich weder Eis, Schnee noch Schmutz
auf dem Sensor befindet, liegt wahrscheinlich eine Sensorstörung vor.
■ Anmerkungen zum Waschen des Fahrzeugs
Setzen Sie den Sensorbereich keinem starken Wasserstrahl oder Dampf aus.
Anderenfalls kann es zu einer Funktionsstörung des Sensors kommen.

3724-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

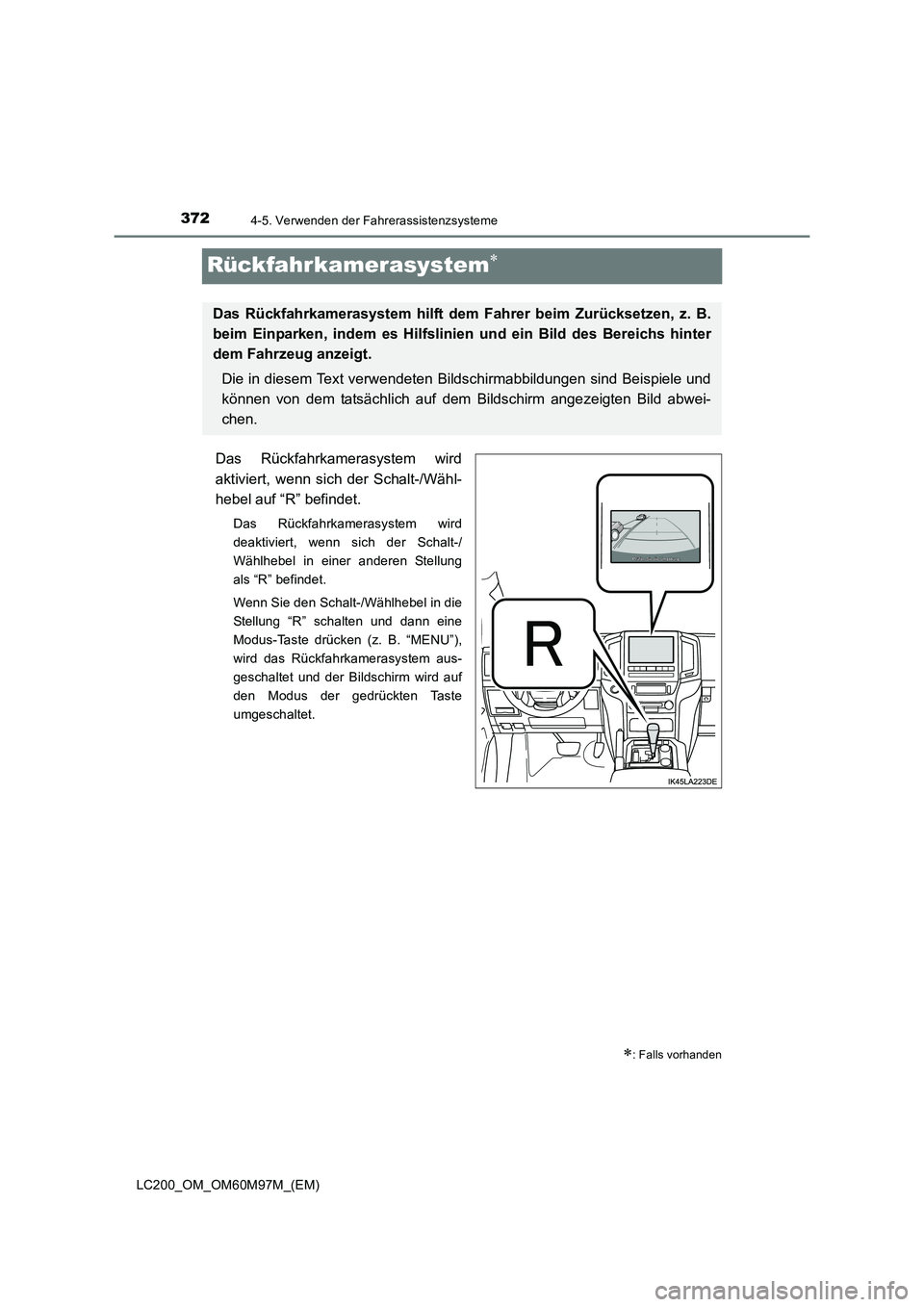

Rückfahrkamerasystem∗
Das Rückfahrkamerasystem wird
aktiviert, wenn sich der Schalt-/Wähl-
hebel auf “R” befindet.
Das Rückfahrkamerasystem wird
deaktiviert, wenn sich der Schalt-/
Wählhebel in einer anderen Stellung
als “R” befindet.
Wenn Sie den Schalt-/Wählhebel in die
Stellung “R” schalten und dann eine
Modus-Taste drücken (z. B. “MENU”),
wird das Rückfahrkamerasystem aus-
geschaltet und der Bildschirm wird auf
den Modus der gedrückten Taste
umgeschaltet.
∗: Falls vorhanden
Das Rückfahrkamerasystem hilft dem Fahrer beim Zurücksetzen, z. B.
beim Einparken, indem es Hilfslinien und ein Bild des Bereichs hinter
dem Fahrzeug anzeigt.Die in diesem Text verwendeten Bi ldschirmabbildungen sind Beispiele und
können von dem tatsächlich auf dem Bildschirm angezeigten Bild abwei-
chen.

3734-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■

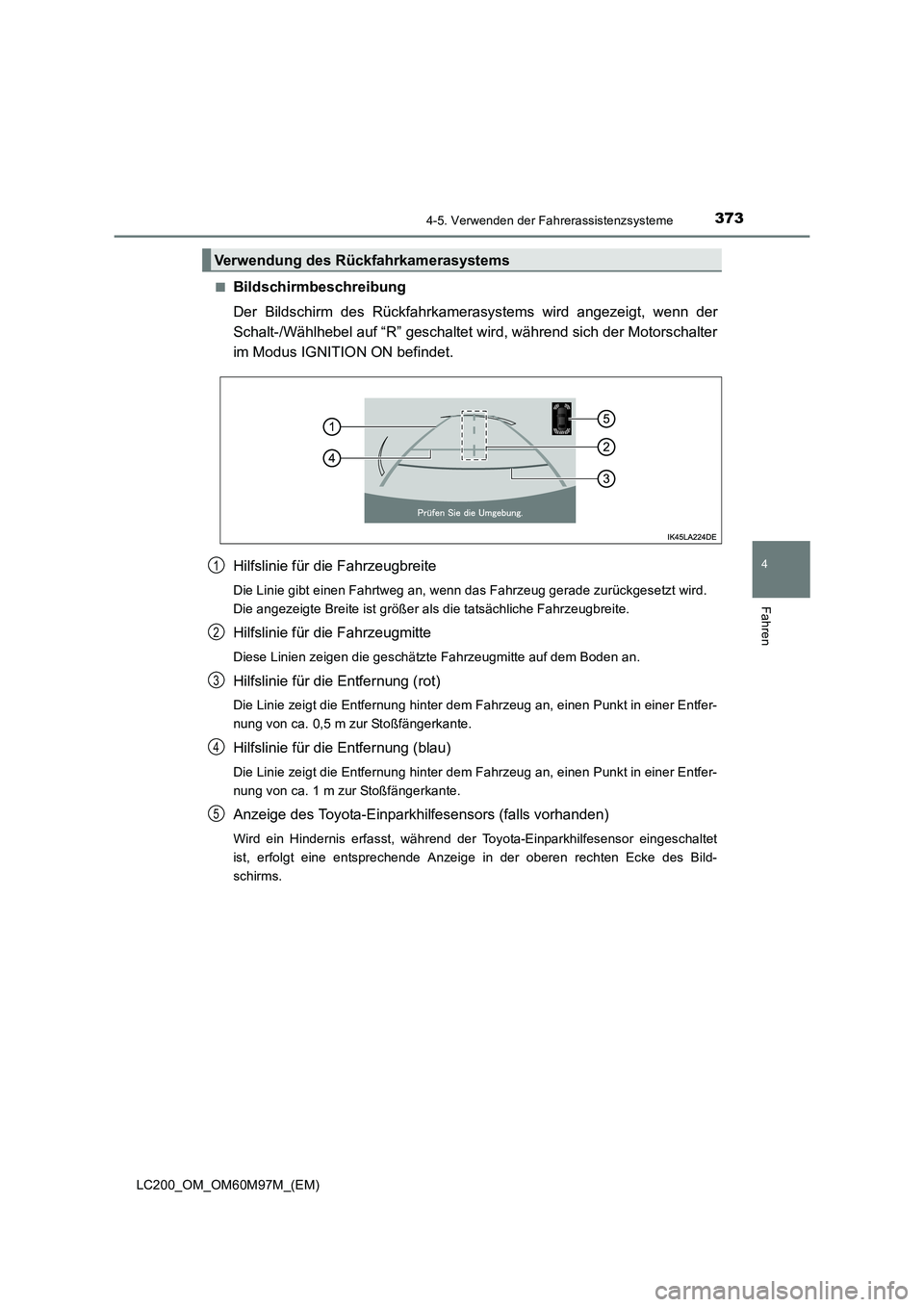

Bildschirmbeschreibung
Der Bildschirm des Rückfahrkamerasystems wird angezeigt, wenn der
Schalt-/Wählhebel auf “R” geschaltet wird, während sich der Motorschalter
im Modus IGNITION ON befindet.
Hilfslinie für die Fahrzeugbreite
Die Linie gibt einen Fahrtweg an, wenn das Fahrzeug gerade zurückgesetzt wird.
Die angezeigte Breite ist größer als die tatsächliche Fahrzeugbreite.
Hilfslinie für die Fahrzeugmitte
Diese Linien zeigen die geschätzte Fahrzeugmitte auf dem Boden an.
Hilfslinie für die Entfernung (rot)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfer-
nung von ca. 0,5 m zur Stoßfängerkante.
Hilfslinie für die Entfernung (blau)
Die Linie zeigt die Entfernung hinter dem Fahrzeug an, einen Punkt in einer Entfer-
nung von ca. 1 m zur Stoßfängerkante.
Anzeige des Toyota-Einparkhilfesensors (falls vorhanden)
Wird ein Hindernis erfasst, während der Toyota-Einparkhilfesensor eingeschaltet
ist, erfolgt eine entsprechende Anzeige in der oberen rechten Ecke des Bild-
schirms.
Verwendung des Rückfahrkamerasystems
1
2
3
4
5

3744-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■

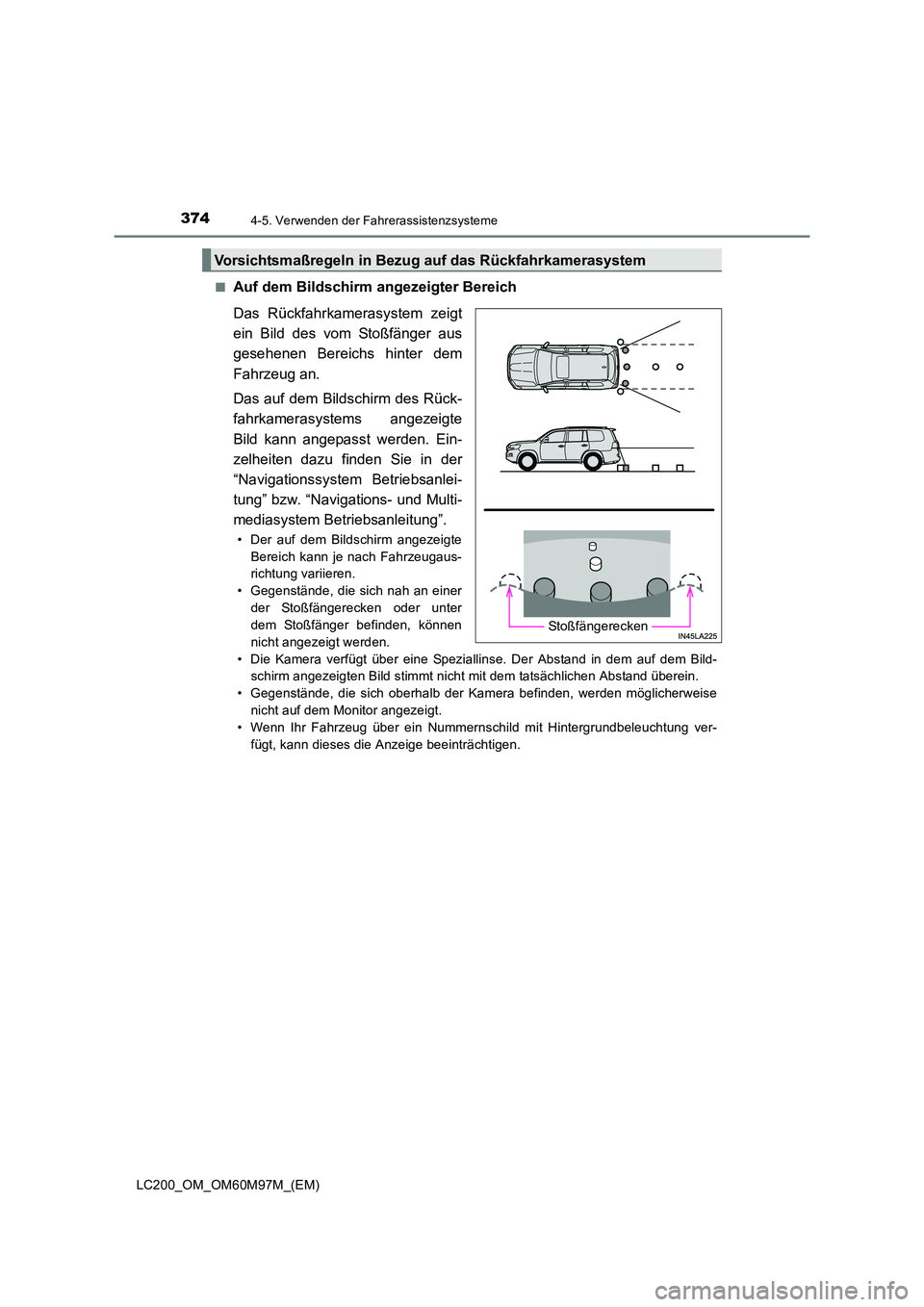

Auf dem Bildschirm angezeigter Bereich
Das Rückfahrkamerasystem zeigt
ein Bild des vom Stoßfänger aus
gesehenen Bereichs hinter dem
Fahrzeug an.
Das auf dem Bildschirm des Rück-
fahrkamerasystems angezeigte
Bild kann angepasst werden. Ein-
zelheiten dazu finden Sie in der
“Navigationssystem Betriebsanlei-
tung” bzw. “Navigations- und Multi-
mediasystem Betriebsanleitung”.
• Der auf dem Bildschirm angezeigte
Bereich kann je nach Fahrzeugaus-
richtung variieren.
• Gegenstände, die sich nah an einer der Stoßfängerecken oder unter
dem Stoßfänger befinden, können
nicht angezeigt werden.
• Die Kamera verfügt über eine Speziallinse. Der Abstand in dem auf dem Bild- schirm angezeigten Bild stimmt nicht mit dem tatsächlichen Abstand überein.
• Gegenstände, die sich oberhalb der Kamera befinden, werden möglicherweise nicht auf dem Monitor angezeigt.
• Wenn Ihr Fahrzeug über ein Nummernschild mit Hintergrundbeleuchtung ver-
fügt, kann dieses die Anzeige beeinträchtigen.
Vorsichtsmaßregeln in Bezu g auf das Rückfahrkamerasystem
Stoßfängerecken

3754-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■
Heckkamera
●
Verwenden der Kamera
Wenn Schmutz oder Fremdkör-
per (Wassertropfen, Schnee,
Schlamm usw.) an der Kamera
haften, können keine deutlichen
Bilder übertragen werden. Gie-
ßen Sie in diesem Fall reichlich
Wasser über die Kamera und
reinigen Sie die Kameralinse mit
einem weichen, nassen Tuch.
■Unterschiede zwischen der Anze ige und der tatsächlichen Umge-
bung
Die Hilfslinien für die Entfernung und di e Hilfslinien für die Fahrzeugbreite
sind eventuell nicht wirklich parallel zu den Begrenzungslinien der Parklü-
cke, auch wenn es so auszusehen scheint. Vergewissern Sie sich deshalb
davon mit eigenen Augen.
Die Abstände zwischen den Hilfslinien für die Fahrzeugbreite und der lin-
ken und rechten Begrenzungslinie der Parklücke stimmen möglicherweise
nicht überein, auch wenn es so auszusehen scheint. Vergewissern Sie
sich deshalb davon mit eigenen Augen.
Die Hilfslinien für die Entfernung geben den ungefähren Abstand bei ebe-
ner Straßenoberfläche an. In den folgenden Situationen besteht eine Feh-
lerspanne zwischen den auf dem Bildschirm angezeigten festen Hilfslinien
und dem tatsächlichen Abstand/Verlauf auf der Fahrbahn.

3764-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

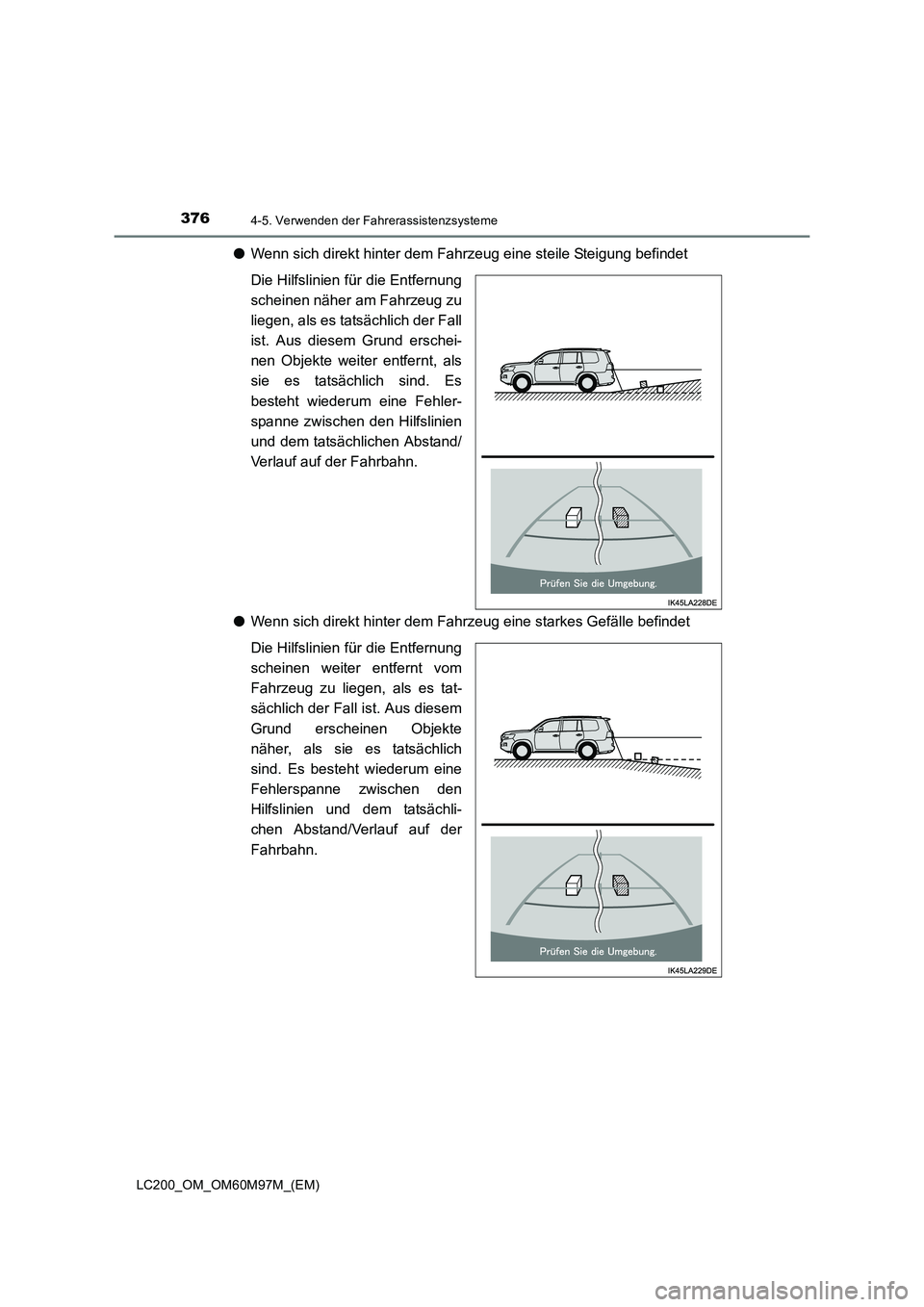

●Wenn sich direkt hinter dem Fahrzeug eine steile Steigung befindet
Die Hilfslinien für die Entfernung
scheinen näher am Fahrzeug zu
liegen, als es tatsächlich der Fall
ist. Aus diesem Grund erschei-
nen Objekte weiter entfernt, als
sie es tatsächlich sind. Es
besteht wiederum eine Fehler-
spanne zwischen den Hilfslinien
und dem tatsächlichen Abstand/
Verlauf auf der Fahrbahn.
● Wenn sich direkt hinter dem Fahrzeug eine starkes Gefälle befindet
Die Hilfslinien für die Entfernung
scheinen weiter entfernt vom
Fahrzeug zu liegen, als es tat-
sächlich der Fall ist. Aus diesem
Grund erscheinen Objekte
näher, als sie es tatsächlich
sind. Es besteht wiederum eine
Fehlerspanne zwischen den
Hilfslinien und dem tatsächli-
chen Abstand/Verlauf auf der
Fahrbahn.

3774-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

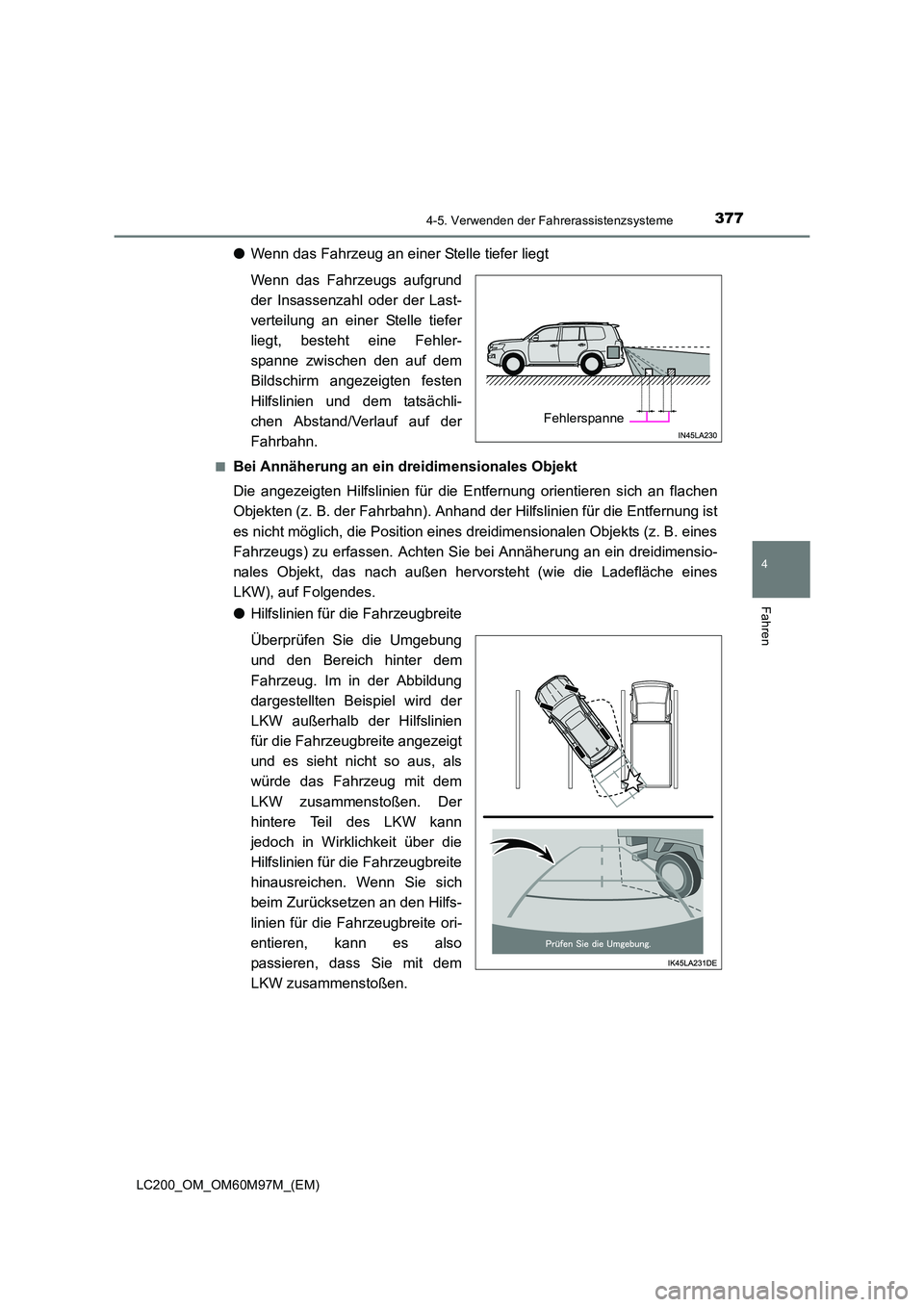

●Wenn das Fahrzeug an einer Stelle tiefer liegt
Wenn das Fahrzeugs aufgrund
der Insassenzahl oder der Last-
verteilung an einer Stelle tiefer
liegt, besteht eine Fehler-
spanne zwischen den auf dem
Bildschirm angezeigten festen
Hilfslinien und dem tatsächli-
chen Abstand/Verlauf auf der
Fahrbahn.
■Bei Annäherung an ein dreidimensionales Objekt
Die angezeigten Hilfslinien für die Entfernung orientieren sich an flachen
Objekten (z. B. der Fahrbahn). Anhand der Hilfslinien für die Entfernung ist
es nicht möglich, die Position eines dreidimensionalen Objekts (z. B. eines
Fahrzeugs) zu erfassen. Achten Sie bei Annäherung an ein dreidimensio-
nales Objekt, das nach außen hervorsteht (wie die Ladefläche eines
LKW), auf Folgendes.
● Hilfslinien für die Fahrzeugbreite
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Im in der Abbildung
dargestellten Beispiel wird der
LKW außerhalb der Hilfslinien
für die Fahrzeugbreite angezeigt
und es sieht nicht so aus, als
würde das Fahrzeug mit dem
LKW zusammenstoßen. Der
hintere Teil des LKW kann
jedoch in Wirklichkeit über die
Hilfslinien für die Fahrzeugbreite
hinausreichen. Wenn Sie sich
beim Zurücksetzen an den Hilfs-
linien für die Fahrzeugbreite ori-
entieren, kann es also
passieren, dass Sie mit dem
LKW zusammenstoßen.
Fehlerspanne

3784-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

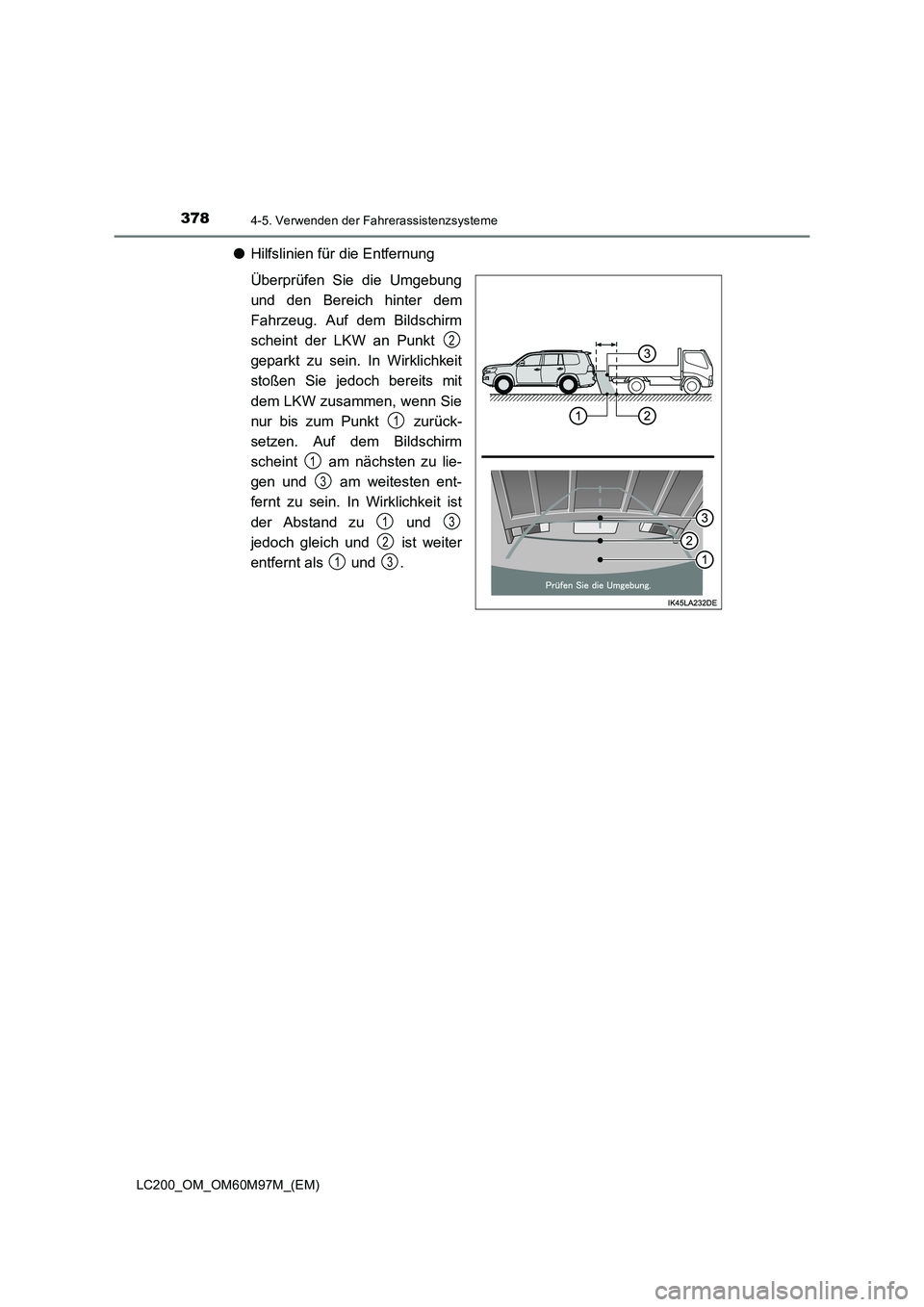

●Hilfslinien für die Entfernung
Überprüfen Sie die Umgebung
und den Bereich hinter dem
Fahrzeug. Auf dem Bildschirm
scheint der LKW an Punkt
geparkt zu sein. In Wirklichkeit
stoßen Sie jedoch bereits mit
dem LKW zusammen, wenn Sie
nur bis zum Punkt zurück-
setzen. Auf dem Bildschirm
scheint am nächsten zu lie-
gen und am weitesten ent-
fernt zu sein. In Wirklichkeit ist
der Abstand zu und
jedoch gleich und ist weiter
entfernt als und .
2
1
1
3
13
2
13

3794-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■

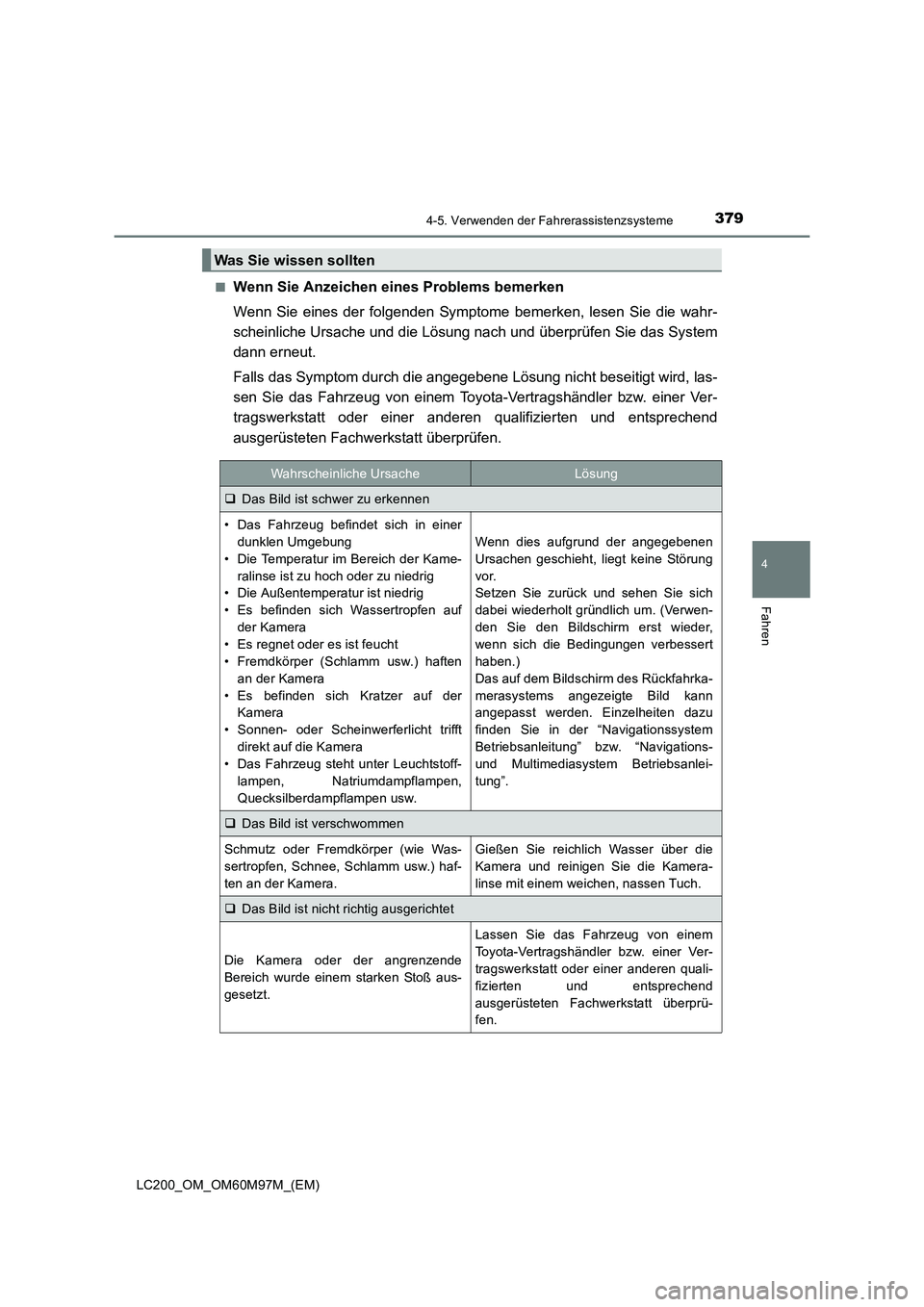

Wenn Sie Anzeichen eines Problems bemerken
Wenn Sie eines der folgenden Symptome bemerken, lesen Sie die wahr-
scheinliche Ursache und die Lösung nach und überprüfen Sie das System
dann erneut.
Falls das Symptom durch die angegebene Lösung nicht beseitigt wird, las-
sen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend
ausgerüsteten Fachwerkstatt überprüfen.
Was Sie wissen sollten
Wahrscheinliche UrsacheLösung
‰
Das Bild ist schwer zu erkennen
• Das Fahrzeug befindet sich in einer
dunklen Umgebung
• Die Temperatur im Bereich der Kame- ralinse ist zu hoch oder zu niedrig
• Die Außentemperatur ist niedrig
• Es befinden sich Wassertropfen auf
der Kamera
• Es regnet oder es ist feucht
• Fremdkörper (Schlamm usw.) haften
an der Kamera
• Es befinden sich Kratzer auf der Kamera
• Sonnen- oder Scheinwerferlicht trifft direkt auf die Kamera
• Das Fahrzeug steht unter Leuchtstoff-
lampen, Natriumdampflampen,
Quecksilberdampflampen usw.
Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um. (Verwen-
den Sie den Bildschirm erst wieder,
wenn sich die Bedingungen verbessert
haben.)
Das auf dem Bildschirm des Rückfahrka-
merasystems angezeigte Bild kann
angepasst werden. Einzelheiten dazu
finden Sie in der “Navigationssystem
Betriebsanleitung” bzw. “Navigations-
und Multimediasystem Betriebsanlei-
tung”.
‰ Das Bild ist verschwommen
Schmutz oder Fremdkörper (wie Was-
sertropfen, Schnee, Schlamm usw.) haf-
ten an der Kamera.Gießen Sie reichlich Wasser über die
Kamera und reinigen Sie die Kamera-
linse mit einem weichen, nassen Tuch.
‰Das Bild ist nicht richtig ausgerichtet
Die Kamera oder der angrenzende
Bereich wurde einem starken Stoß aus-
gesetzt.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.

3804-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

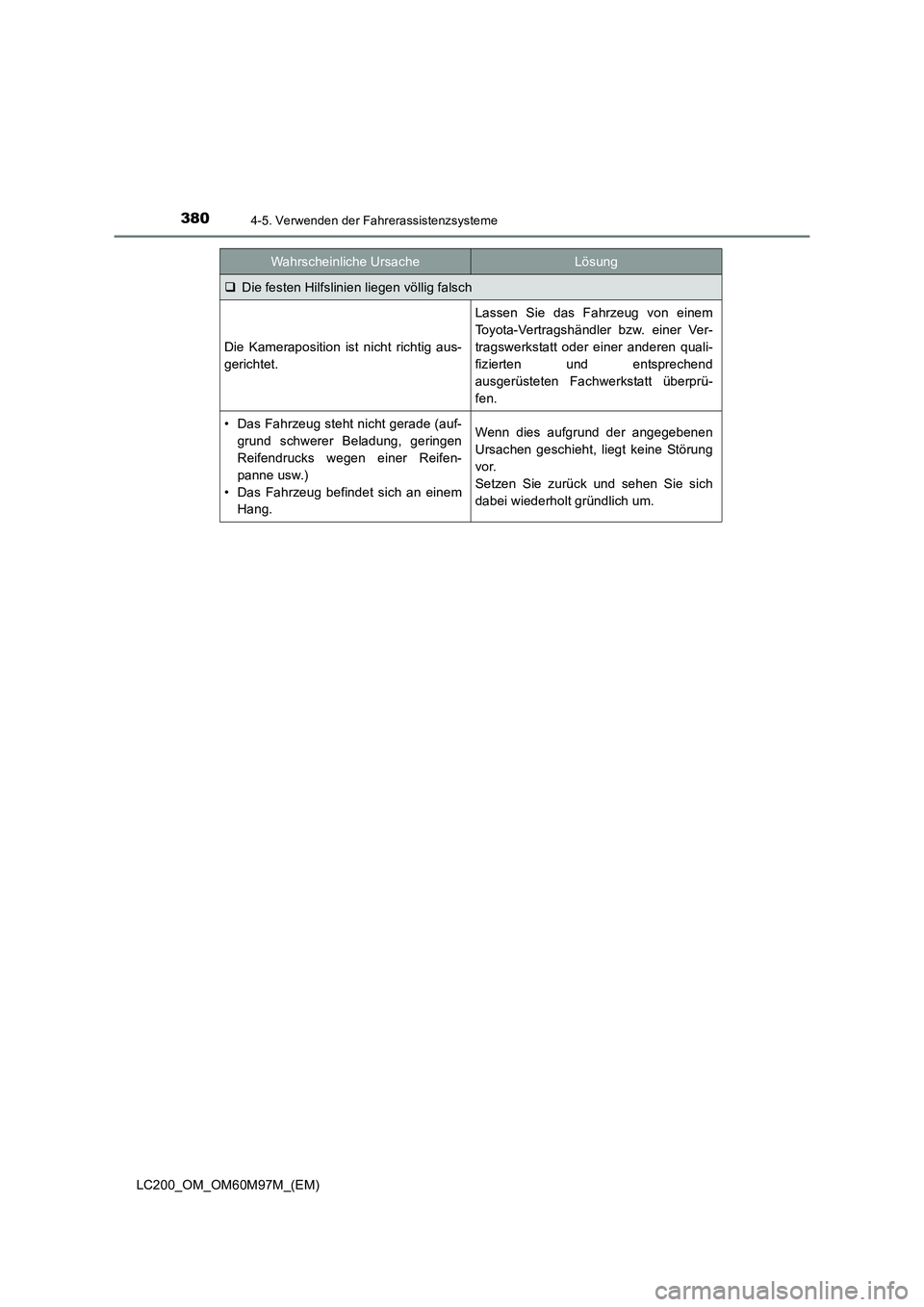

‰Die festen Hilfslinien liegen völlig falsch
Die Kameraposition ist nicht richtig aus-
gerichtet.
Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen quali-
fizierten und entsprechend
ausgerüsteten Fachwerkstatt überprü-
fen.
• Das Fahrzeug steht nicht gerade (auf-
grund schwerer Beladung, geringen
Reifendrucks wegen einer Reifen-
panne usw.)
• Das Fahrzeug befindet sich an einem Hang.Wenn dies aufgrund der angegebenen
Ursachen geschieht, liegt keine Störung
vor.
Setzen Sie zurück und sehen Sie sich
dabei wiederholt gründlich um.
Wahrscheinliche UrsacheLösung
