3314-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

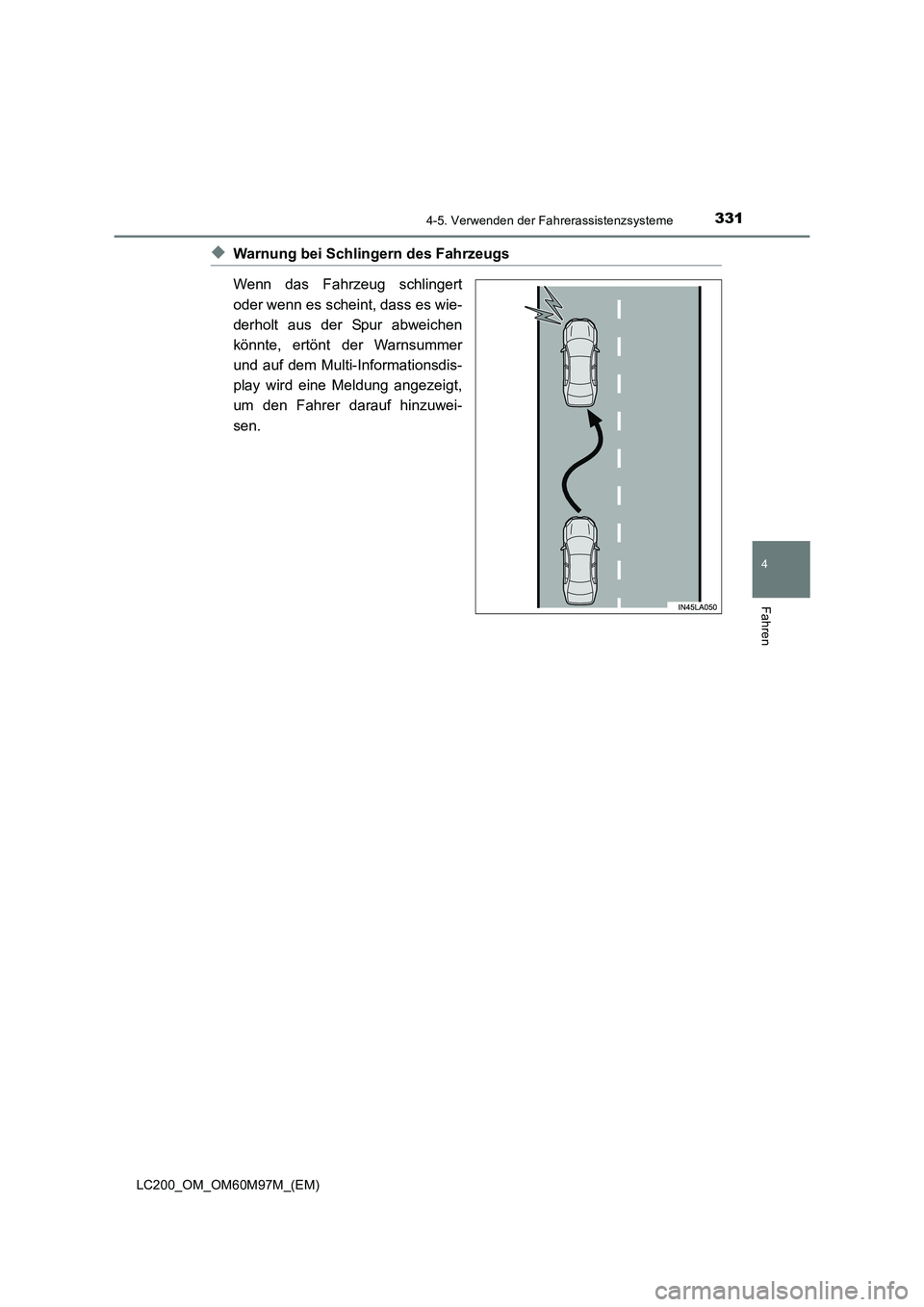

◆Warnung bei Schlingern des Fahrzeugs
Wenn das Fahrzeug schlingert
oder wenn es scheint, dass es wie-
derholt aus der Spur abweichen
könnte, ertönt der Warnsummer
und auf dem Multi-Informationsdis-
play wird eine Meldung angezeigt,
um den Fahrer darauf hinzuwei-
sen.

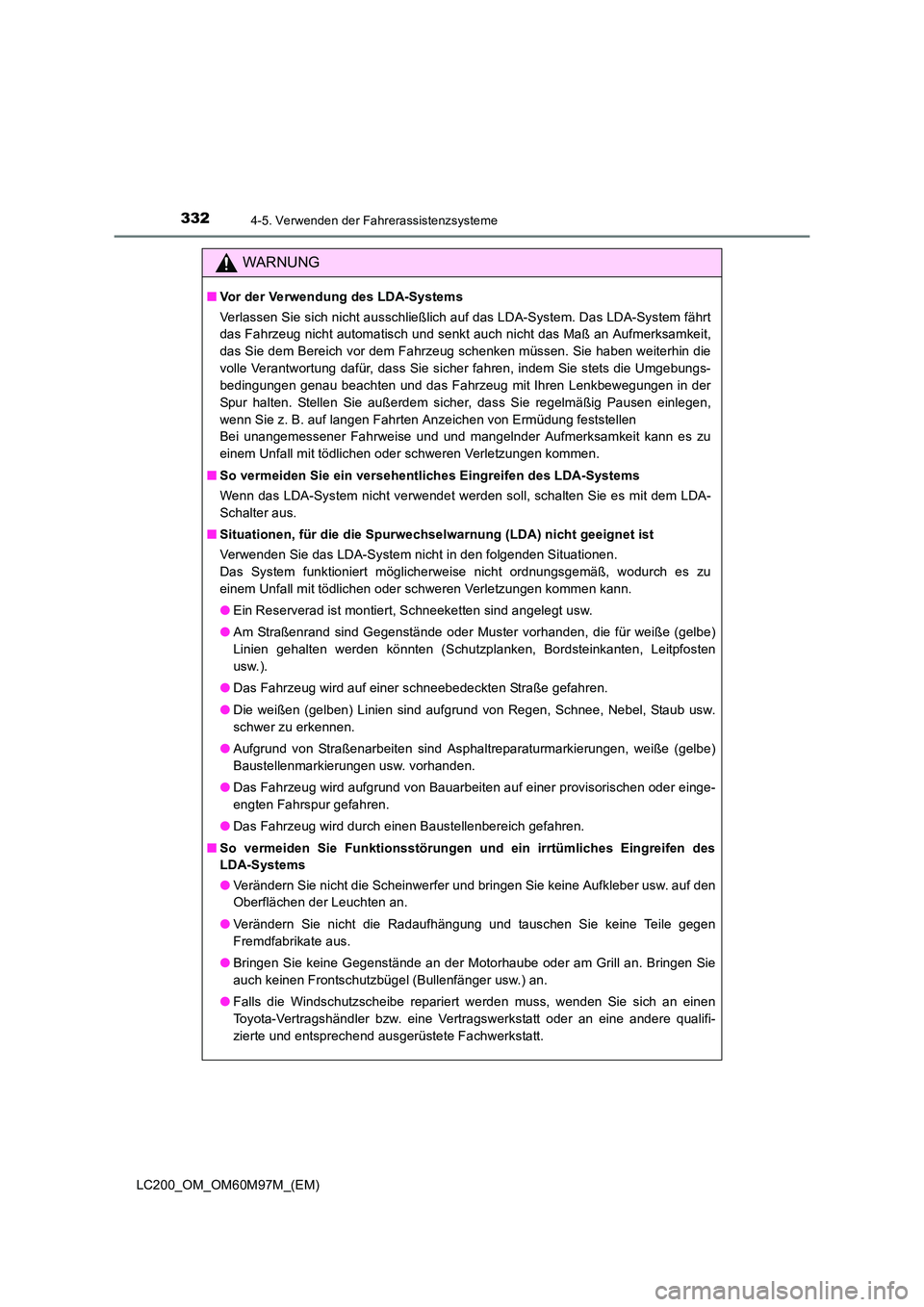

3324-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
WARNUNG
■Vor der Verwendung des LDA-Systems
Verlassen Sie sich nicht ausschließlich auf das LDA-System. Das LDA-System fährt
das Fahrzeug nicht automatisch und senkt auch nicht das Maß an Aufmerksamkeit,
das Sie dem Bereich vor dem Fahrzeug schenken müssen. Sie haben weiterhin die
volle Verantwortung dafür, dass Sie sicher fahren, indem Sie stets die Umgebungs-
bedingungen genau beachten und das Fahrzeug mit Ihren Lenkbewegungen in der
Spur halten. Stellen Sie außerdem sicher, dass Sie regelmäßig Pausen einlegen,
wenn Sie z. B. auf langen Fahrten Anzeichen von Ermüdung feststellen
Bei unangemessener Fahrweise und und mangelnder Aufmerksamkeit kann es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen.
■ So vermeiden Sie ein versehentliches Eingreifen des LDA-Systems
Wenn das LDA-System nicht verwendet werden soll, schalten Sie es mit dem LDA-
Schalter aus.
■ Situationen, für die die Spurwechselwarnung (LDA) nicht geeignet ist
Verwenden Sie das LDA-System nicht in den folgenden Situationen.
Das System funktioniert möglicherweise nicht ordnungsgemäß, wodurch es zu
einem Unfall mit tödlichen oder schweren Verletzungen kommen kann.
●Ein Reserverad ist montiert, Schneeketten sind angelegt usw.
● Am Straßenrand sind Gegenstände oder Muster vorhanden, die für weiße (gelbe)
Linien gehalten werden könnten (Schutzplanken, Bordsteinkanten, Leitpfosten
usw.).
● Das Fahrzeug wird auf einer schneebedeckten Straße gefahren.
● Die weißen (gelben) Linien sind aufgrund von Regen, Schnee, Nebel, Staub usw.
schwer zu erkennen.
● Aufgrund von Straßenarbeiten sind Asphaltreparaturmarkierungen, weiße (gelbe)
Baustellenmarkierungen usw. vorhanden.
● Das Fahrzeug wird aufgrund von Bauarbeiten auf einer provisorischen oder einge-
engten Fahrspur gefahren.
● Das Fahrzeug wird durch einen Baustellenbereich gefahren.
■ So vermeiden Sie Funktionsstörungen und ein irrtümliches Eingreifen des
LDA-Systems
●Verändern Sie nicht die Scheinwerfer und bringen Sie keine Aufkleber usw. auf den
Oberflächen der Leuchten an.
● Verändern Sie nicht die Radaufhängung und tauschen Sie keine Teile gegen
Fremdfabrikate aus.
● Bringen Sie keine Gegenstände an der Motorhaube oder am Grill an. Bringen Sie
auch keinen Frontschutzbügel (Bullenfänger usw.) an.
● Falls die Windschutzscheibe repariert werden muss, wenden Sie sich an einen
Toyota-Vertragshändler bzw. eine Vertragswerkstatt oder an eine andere qualifi-
zierte und entsprechend ausgerüstete Fachwerkstatt.

3334-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

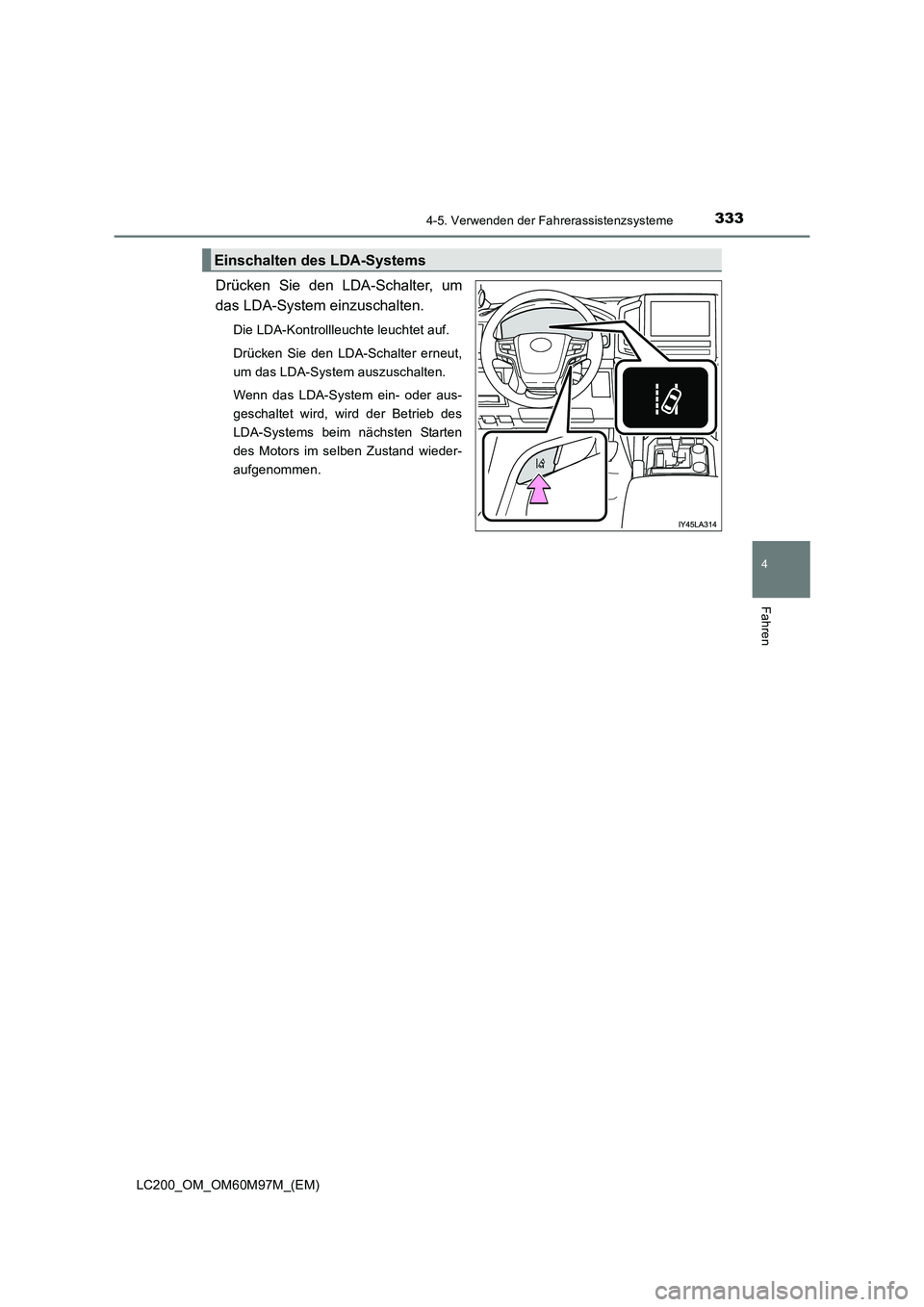

Drücken Sie den LDA-Schalter, um
das LDA-System einzuschalten.
Die LDA-Kontrollleuchte leuchtet auf.
Drücken Sie den LDA-Schalter erneut,
um das LDA-System auszuschalten.
Wenn das LDA-System ein- oder aus-
geschaltet wird, wird der Betrieb des
LDA-Systems beim nächsten Starten
des Motors im selben Zustand wieder-
aufgenommen.
Einschalten des LDA-Systems

3344-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)
Anzeige der Spurwechsel-Warnfunk-
tion
Wird angezeigt, wenn das Multi-Infor-
mationsdisplay auf den Bildschirm mit
Informationen der Fahrerassistenz-
systeme umgeschaltet wird.
Anzeigen auf dem Multi-Informationsdisplay
XDas Innere der angezeigten wei-
ßen Linien ist weißXDas Innere der angezeigten wei-
ßen Linien ist schwarz
Zeigt an, dass das System weiße
(gelbe) Linien erkennt. Wenn das
Fahrzeug aus der Spur abweicht,
blinkt die weiße Linie auf der Seite
orange, auf der das Fahrzeug aus der
Spur weicht. Zeigt an, dass das System keine
weißen (gelben) Linien erkennen
kann oder vorübergehend deakti-
viert wurde.

3354-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)

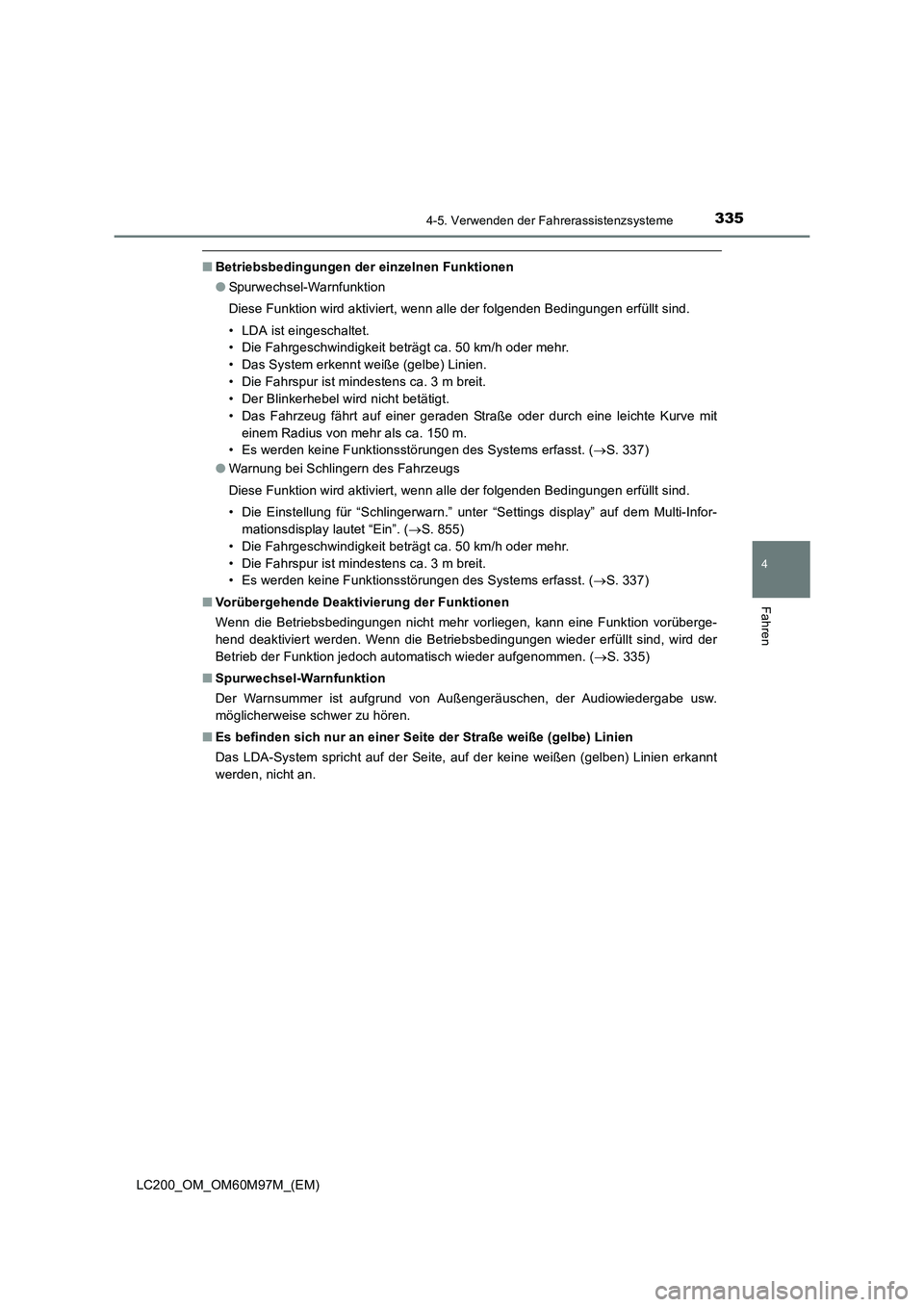

■Betriebsbedingungen der einzelnen Funktionen
●Spurwechsel-Warnfunktion
Diese Funktion wird aktiviert, wenn alle der folgenden Bedingungen erfüllt sind.
• LDA ist eingeschaltet.
• Die Fahrgeschwindigkeit beträgt ca. 50 km/h oder mehr.
• Das System erkennt weiße (gelbe) Linien.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Der Blinkerhebel wird nicht betätigt.
• Das Fahrzeug fährt auf einer geraden Straße oder durch eine leichte Kurve mit
einem Radius von mehr als ca. 150 m.
• Es werden keine Funktionsstörungen des Systems erfasst. ( →S. 337)
● Warnung bei Schlingern des Fahrzeugs
Diese Funktion wird aktiviert, wenn alle der folgenden Bedingungen erfüllt sind.
• Die Einstellung für “Schlingerwarn.” unter “Settings display” auf dem Multi-Infor-
mationsdisplay lautet “Ein”. ( →S. 855)
• Die Fahrgeschwindigkeit beträgt ca. 50 km/h oder mehr.
• Die Fahrspur ist mindestens ca. 3 m breit.
• Es werden keine Funktionsstörungen des Systems erfasst. ( →S. 337)
■ Vorübergehende Deaktivierung der Funktionen
Wenn die Betriebsbedingungen nicht mehr vorliegen, kann eine Funktion vorüberge-
hend deaktiviert werden. Wenn die Betriebsbedingungen wieder erfüllt sind, wird der
Betrieb der Funktion jedoch automatisch wieder aufgenommen. ( →S. 335)
■ Spurwechsel-Warnfunktion
Der Warnsummer ist aufgrund von Außengeräuschen, der Audiowiedergabe usw.
möglicherweise schwer zu hören.
■ Es befinden sich nur an einer Seite der Straße weiße (gelbe) Linien
Das LDA-System spricht auf der Seite, auf der keine weißen (gelben) Linien erkannt
werden, nicht an.

3364-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)■

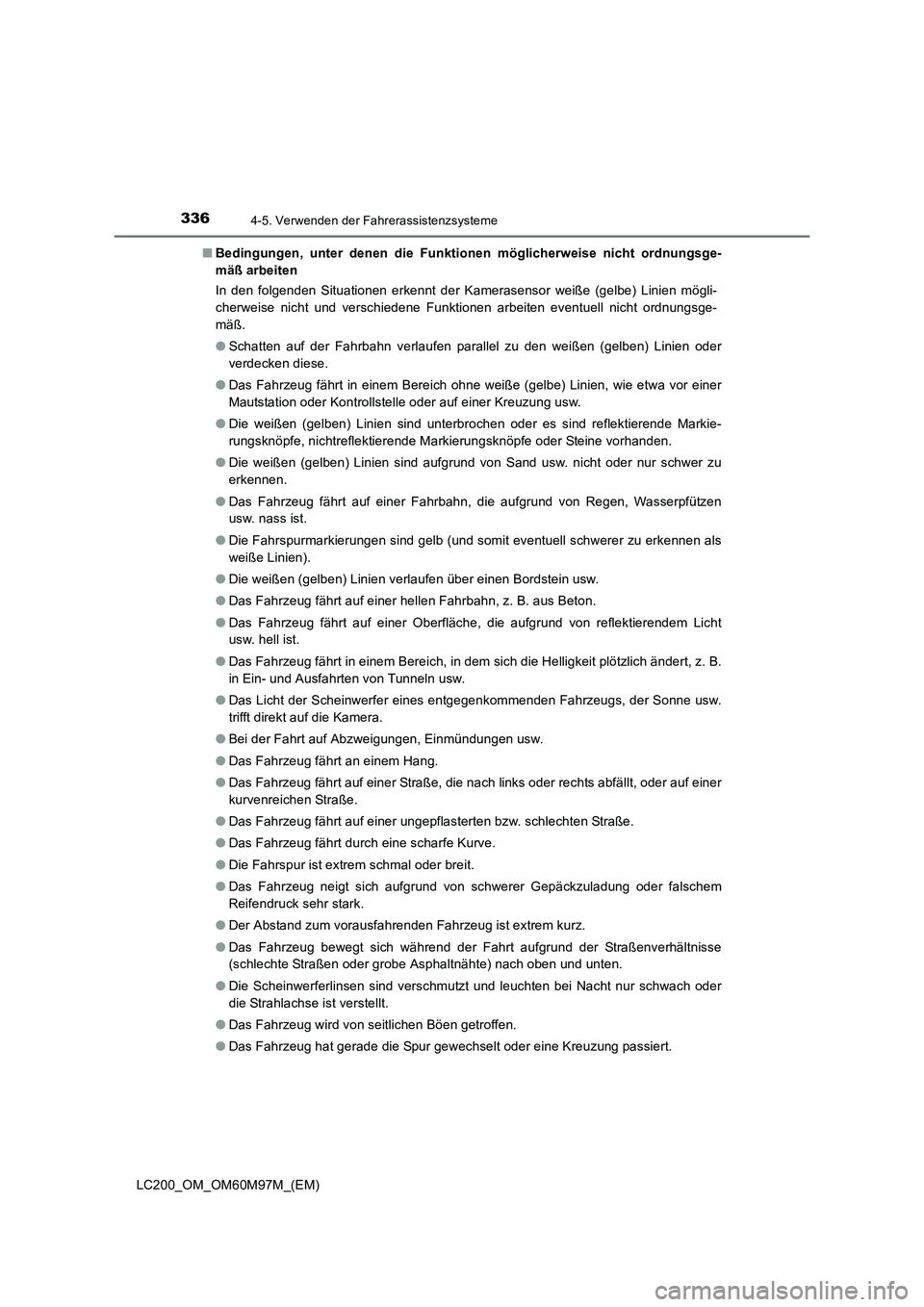

Bedingungen, unter denen die Funktionen möglicherweise nicht ordnungsge-
mäß arbeiten
In den folgenden Situationen erkennt der Kamerasensor weiße (gelbe) Linien mögli-
cherweise nicht und verschiedene Funktionen arbeiten eventuell nicht ordnungsge-
mäß.
●Schatten auf der Fahrbahn verlaufen parallel zu den weißen (gelben) Linien oder
verdecken diese.
● Das Fahrzeug fährt in einem Bereich ohne weiße (gelbe) Linien, wie etwa vor einer
Mautstation oder Kontrollstelle oder auf einer Kreuzung usw.
● Die weißen (gelben) Linien sind unterbrochen oder es sind reflektierende Markie-
rungsknöpfe, nichtreflektierende Markierungsknöpfe oder Steine vorhanden.
● Die weißen (gelben) Linien sind aufgrund von Sand usw. nicht oder nur schwer zu
erkennen.
● Das Fahrzeug fährt auf einer Fahrbahn, die aufgrund von Regen, Wasserpfützen
usw. nass ist.
● Die Fahrspurmarkierungen sind gelb (und somit eventuell schwerer zu erkennen als
weiße Linien).
● Die weißen (gelben) Linien verlaufen über einen Bordstein usw.
● Das Fahrzeug fährt auf einer hellen Fahrbahn, z. B. aus Beton.
● Das Fahrzeug fährt auf einer Oberfläche, die aufgrund von reflektierendem Licht
usw. hell ist.
● Das Fahrzeug fährt in einem Bereich, in dem sich die Helligkeit plötzlich ändert, z. B.
in Ein- und Ausfahrten von Tunneln usw.
● Das Licht der Scheinwerfer eines entgegenkommenden Fahrzeugs, der Sonne usw.
trifft direkt auf die Kamera.
● Bei der Fahrt auf Abzweigungen, Einmündungen usw.
● Das Fahrzeug fährt an einem Hang.
● Das Fahrzeug fährt auf einer Straße, die nach links oder rechts abfällt, oder auf einer
kurvenreichen Straße.
● Das Fahrzeug fährt auf einer ungepflasterten bzw. schlechten Straße.
● Das Fahrzeug fährt durch eine scharfe Kurve.
● Die Fahrspur ist extrem schmal oder breit.
● Das Fahrzeug neigt sich aufgrund von schwerer Gepäckzuladung oder falschem
Reifendruck sehr stark.
● Der Abstand zum vorausfahrenden Fahrzeug ist extrem kurz.
● Das Fahrzeug bewegt sich während der Fahrt aufgrund der Straßenverhältnisse
(schlechte Straßen oder grobe Asphaltnähte) nach oben und unten.
● Die Scheinwerferlinsen sind verschmutzt und leuchten bei Nacht nur schwach oder
die Strahlachse ist verstellt.
● Das Fahrzeug wird von seitlichen Böen getroffen.
● Das Fahrzeug hat gerade die Spur gewechselt oder eine Kreuzung passiert.

3374-5. Verwenden der Fahrerassistenzsysteme
4
Fahren
LC200_OM_OM60M97M_(EM)■

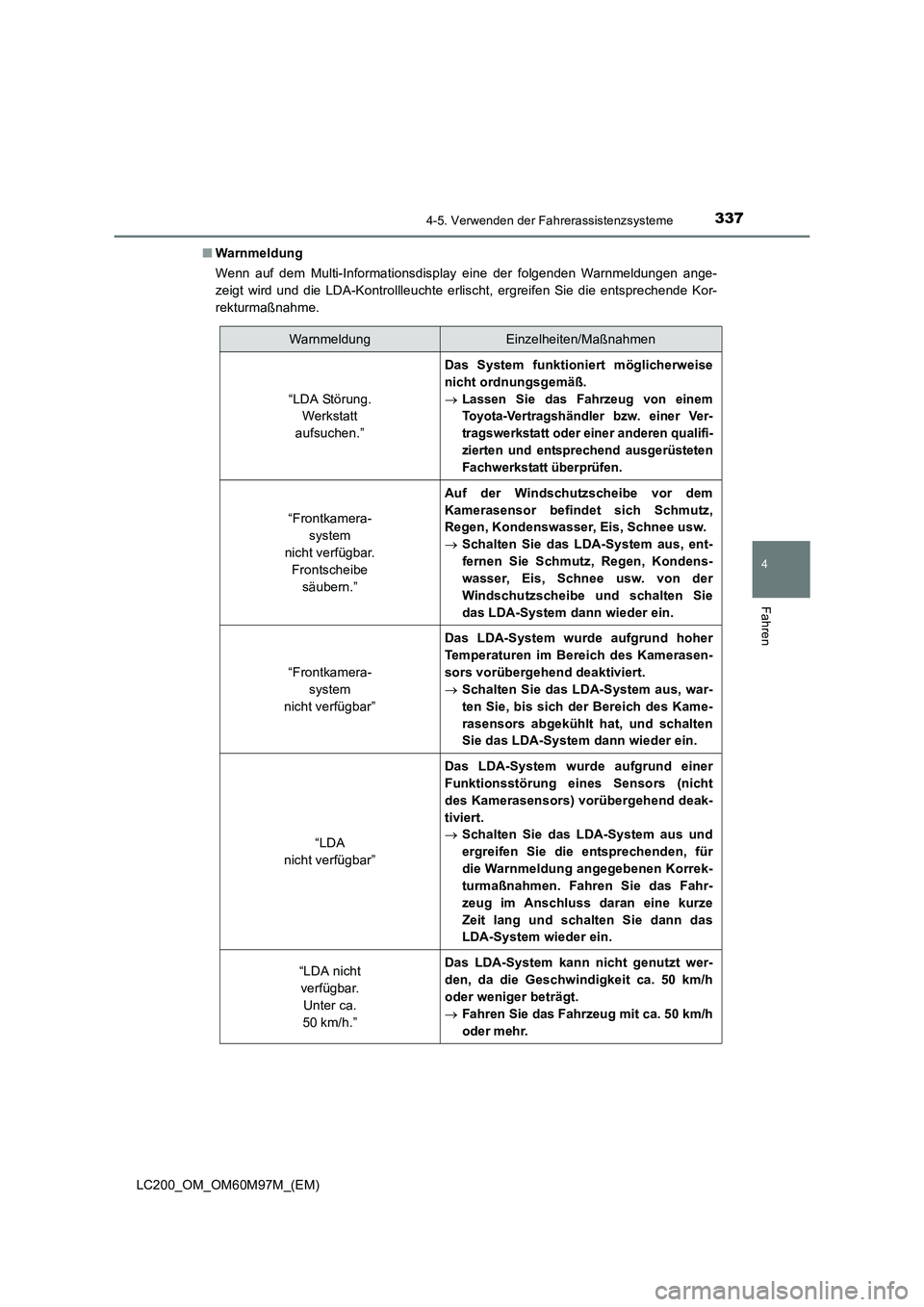

Warnmeldung
Wenn auf dem Multi-Informationsdisplay eine der folgenden Warnmeldungen ange-
zeigt wird und die LDA-Kontrollleuchte erlischt, ergreifen Sie die entsprechende Kor-
rekturmaßnahme.
WarnmeldungEinzelheiten/Maßnahmen
“LDA Störung.
Werkstatt
aufsuchen.”
Das System funktioniert möglicherweise
nicht ordnungsgemäß.
→Lassen Sie das Fahrzeug von einem
Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifi-
zierten und entsprechend ausgerüsteten
Fachwerkstatt überprüfen.
“Frontkamera- system
nicht verfügbar. Frontscheibe
säubern.”
Auf der Windschutzscheibe vor dem
Kamerasensor befindet sich Schmutz,
Regen, Kondenswasser, Eis, Schnee usw.
→ Schalten Sie das LDA-System aus, ent-
fernen Sie Schmutz, Regen, Kondens-
wasser, Eis, Schnee usw. von der
Windschutzscheibe und schalten Sie
das LDA-System dann wieder ein.
“Frontkamera-
system
nicht verfügbar”
Das LDA-System wurde aufgrund hoher
Temperaturen im Bereich des Kamerasen-
sors vorübergehend deaktiviert.
→ Schalten Sie das LDA-System aus, war-
ten Sie, bis sich der Bereich des Kame-
rasensors abgekühlt hat, und schalten
Sie das LDA-System dann wieder ein.
“LDA
nicht verfügbar”
Das LDA-System wurde aufgrund einer
Funktionsstörung eines Sensors (nicht
des Kamerasensors) vorübergehend deak-
tiviert.
→ Schalten Sie das LDA-System aus und
ergreifen Sie die entsprechenden, für
die Warnmeldung angegebenen Korrek-
turmaßnahmen. Fahren Sie das Fahr-
zeug im Anschluss daran eine kurze
Zeit lang und schalten Sie dann das
LDA-System wieder ein.
“LDA nicht
verfügbar.
Unter ca.
50 km/h.”Das LDA-System kann nicht genutzt wer-
den, da die Geschwindigkeit ca. 50 km/h
oder weniger beträgt.
→ Fahren Sie das Fahrzeug mit ca. 50 km/h
oder mehr.

3384-5. Verwenden der Fahrerassistenzsysteme

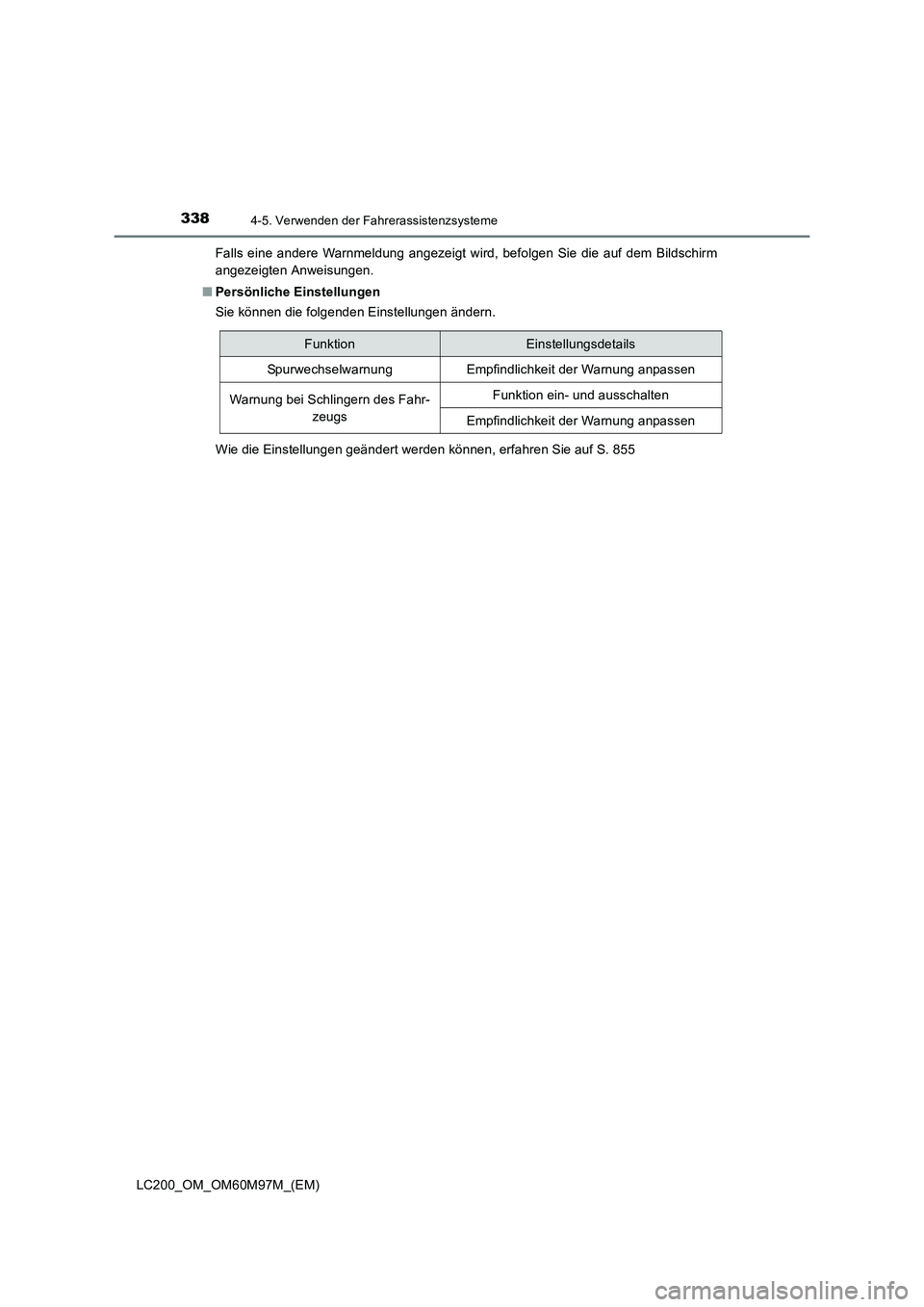

LC200_OM_OM60M97M_(EM)Falls eine andere Warnmeldung angezeigt wird, befolgen Sie die auf dem Bildschirm
angezeigten Anweisungen.
■ Persönliche Einstellungen
Sie können die folgenden Einstellungen ändern.
Wie die Einstellungen geändert werden können, erfahren Sie auf S. 855
FunktionEinstellungsdetails
SpurwechselwarnungEmpfindlichkeit der Warnung anpassen
Warnung bei Schlingern des Fahr-
zeugsFunktion ein- und ausschalten
Empfindlichkeit der Warnung anpassen

339
4
4-5. Verwenden der Fahrerassistenzsysteme
Fahren
LC200_OM_OM60M97M_(EM)

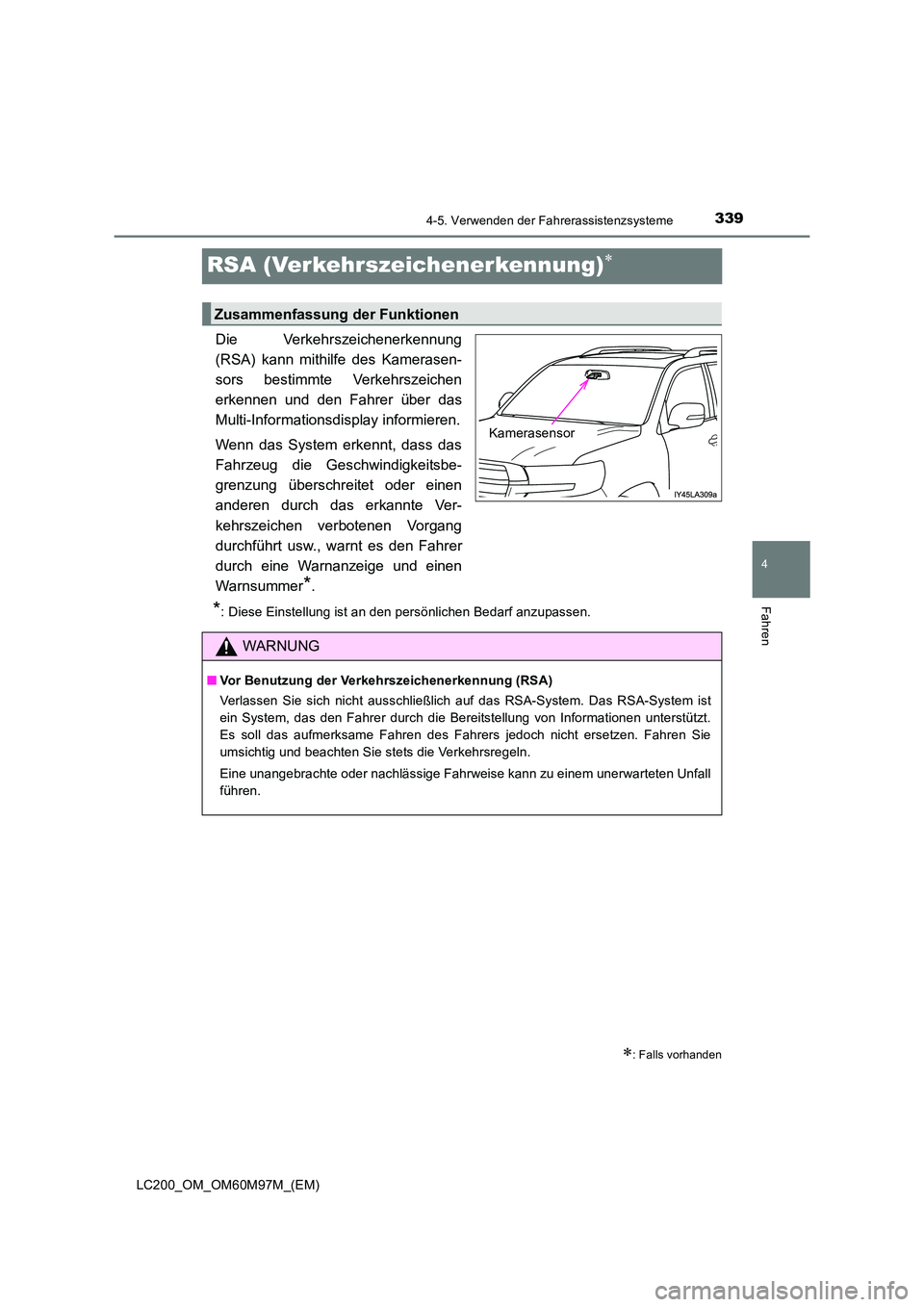

RSA (Verkehrszeichenerkennung)∗
Die Verkehrszeichenerkennung
(RSA) kann mithilfe des Kamerasen-
sors bestimmte Verkehrszeichen
erkennen und den Fahrer über das
Multi-Informationsdisplay informieren.
Wenn das System erkennt, dass das
Fahrzeug die Geschwindigkeitsbe-
grenzung überschreitet oder einen
anderen durch das erkannte Ver-
kehrszeichen verbotenen Vorgang
durchführt usw., warnt es den Fahrer
durch eine Warnanzeige und einen
Warnsummer
*.
*: Diese Einstellung ist an den persönlichen Bedarf anzupassen.
∗: Falls vorhanden
Zusammenfassung der Funktionen
Kamerasensor
WARNUNG
■Vor Benutzung der Verkehrszeichenerkennung (RSA)
Verlassen Sie sich nicht ausschließlich auf das RSA-System. Das RSA-System ist
ein System, das den Fahrer durch die Bereitstellung von Informationen unterstützt.
Es soll das aufmerksame Fahren des Fahrers jedoch nicht ersetzen. Fahren Sie
umsichtig und beachten Sie stets die Verkehrsregeln.
Eine unangebrachte oder nachlässige Fahrweise kann zu einem unerwarteten Unfall
führen.

3404-5. Verwenden der Fahrerassistenzsysteme
LC200_OM_OM60M97M_(EM)

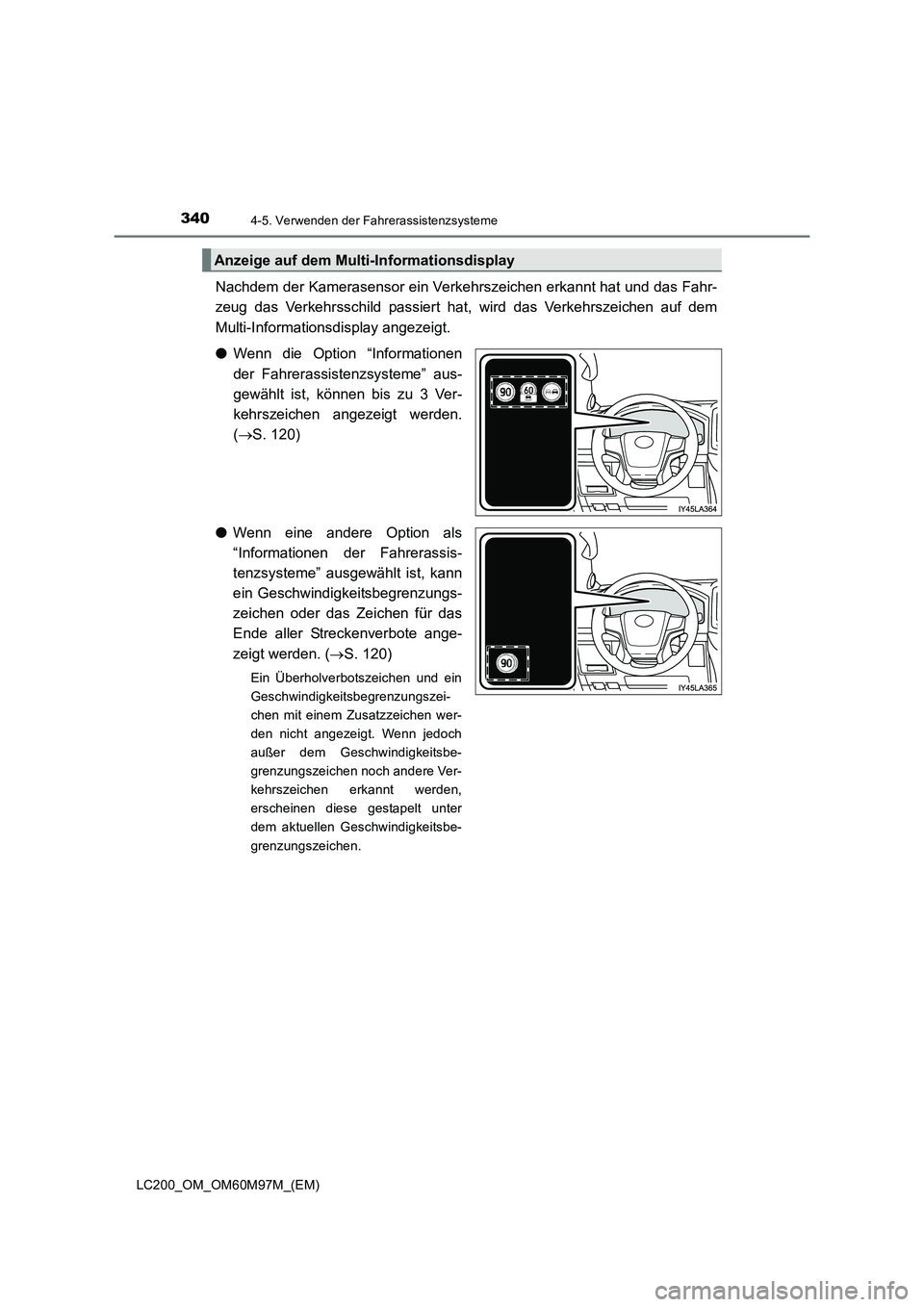

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf dem
Multi-Informationsdisplay angezeigt.
● Wenn die Option “Informationen
der Fahrerassistenzsysteme” aus-
gewählt ist, können bis zu 3 Ver-
kehrszeichen angezeigt werden.
(→ S. 120)
● Wenn eine andere Option als
“Informationen der Fahrerassis-
tenzsysteme” ausgewählt ist, kann
ein Geschwindigkeitsbegrenzungs-
zeichen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. ( →S. 120)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszei-
chen mit einem Zusatzzeichen wer-
den nicht angezeigt. Wenn jedoch
außer dem Geschwindigkeitsbe-
grenzungszeichen noch andere Ver-
kehrszeichen erkannt werden,
erscheinen diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen.
Anzeige auf dem Multi-Informationsdisplay
