TOYOTA LAND CRUISER 2015 Instrukcja obsługi (in Polish)

101
2. Zespó∏ wskaêników
Lampki ostrzegawcze
i kontrolne ..........................102
Wskaêniki i liczniki ...............110
WyÊwietlacz wielofunkcyjny ...116
Informacje o zu˝yciu paliwa...125
2Zespó∏ wskaêników
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 101 (Black plate)

óWersje bez wyÊwietlacza wielofunkcyjnego
1022. Zespó∏ wskaêników

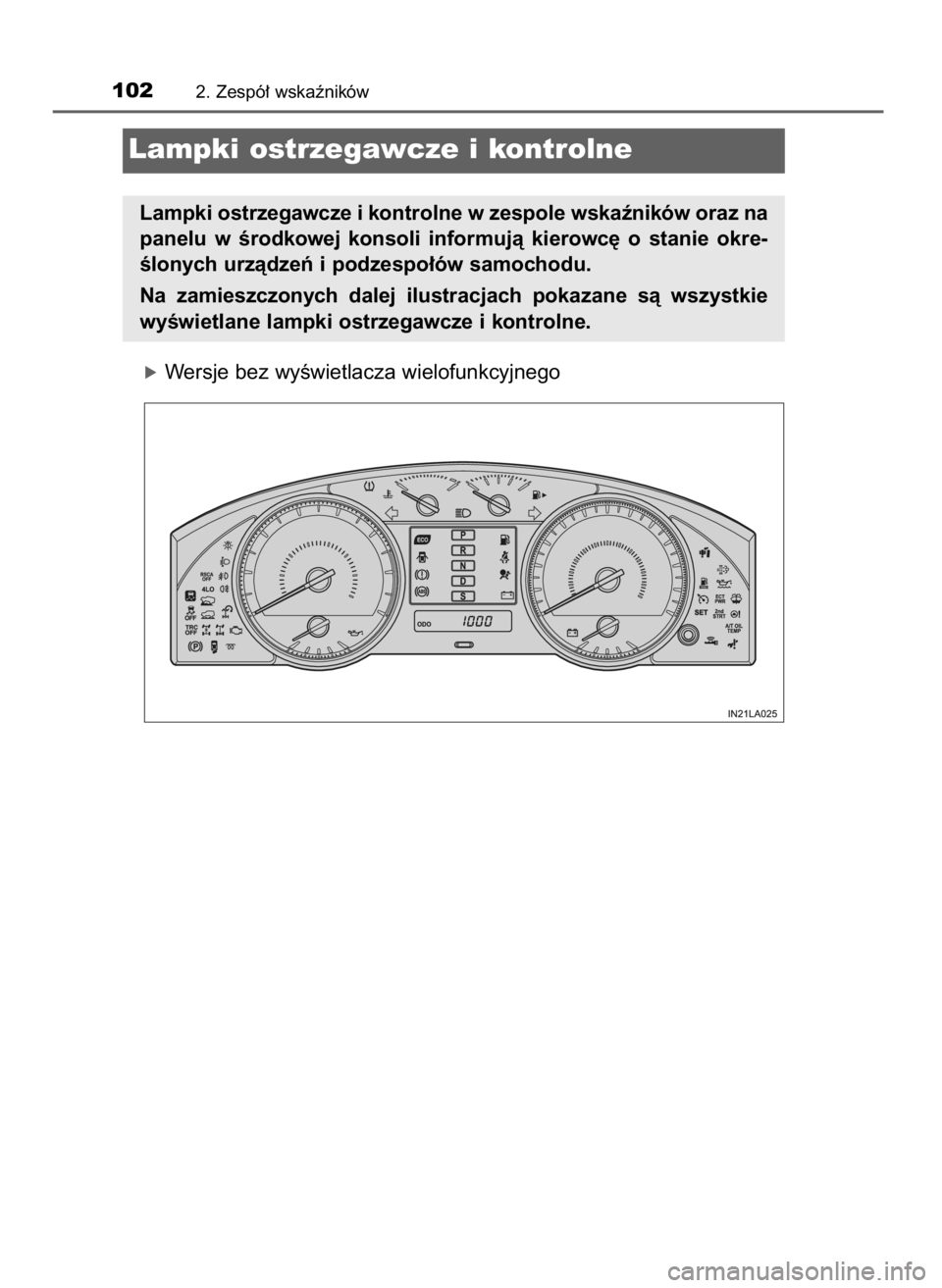

Lampki ostrzegawcze i kontrolne
Lampki ostrzegawcze i kontrolne w zespole wskaêników oraz na
panelu w Êrodkowej konsoli informujà kierowc´ o stanie okre-
Êlonych urzàdzeƒ i podzespo∏ów samochodu.
Na zamieszczonych dalej ilustracjach pokazane sà wszystkie
wyÊwietlane lampki ostrzegawcze i kontrolne.
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 102 (Black plate)

óWersje z wyÊwietlaczem wielofunkcyjnym
Jednostki wyÊwietlane na pr´dkoÊciomierzu i na niektórych lampkach
kontrolnych mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprze-
da˝y.
2. Zespó∏ wskaêników103
2
Zespó∏ wskaêników
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 103 (Black plate)

Lampki ostrzegawcze informujà kierowc´ o usterce okreÊlonych urzà-
dzeƒ i podzespo∏ów samochodu.
1042. Zespó∏ wskaêników
Lampki ostrzegawcze
G∏ówna lampka ostrzegawcza
(
S. 747)
*1
(w niektórych
wersjach)
(w niektórych
wersjach)
Lampka ostrzegawcza
niezamkni´tych drzwi
(
S. 745)
Lampka ostrzegawcza niskiego
poziomu paliwa (
S. 745)
Lampka ostrzegawcza niskiego
poziomu oleju w silniku
(
S. 746)
*1
(w niektórych
wersjach)
Lampka ostrzegawcza
niezabezpieczonego ko∏a
zapasowego (
S. 745)
*2
Lampka przypominajàca
o zapi´ciu pasa bezpieczeƒstwa
pasa˝era na przednim
fotelu (
S. 745)
*3
(w niektórych
wersjach)
Lampka przypominajàca
o zapi´ciu pasa bezpieczeƒ-
stwa pasa˝era na przednim
fotelu (
S. 745)
*3
(w niektórych
wersjach)
Lampka przypominajàca
o zapi´ciu pasa bezpieczeƒstwa
kierowcy (
S. 745)
Lampka ostrzegawcza
temperatury p∏ynu
w automatycznej skrzyni
biegów (
S. 744)
*1, 4
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
hamulcowego (
S. 741)
*1
Lampka ostrzegawcza braku
∏adowania akumulatora
(
S. 741)
*1
Lampka sygnalizacyjna usterki
(
S. 741)
*1
Lampka ostrzegawcza uk∏adu
poduszek powietrznych
(
S. 742)
*1
Lampka ostrzegawcza uk∏adu
ABS dla warunków terenowych
(
S. 742)
*1
Lampka ostrzegawcza
wspomagania w uk∏adzie
kierowniczym (
S. 742)
*1
Lampka sygnalizacyjna
poÊlizgu (
S. 744)
*1
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 104 (Black plate)

*1: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu IGNITION
ON, sygnalizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ.
Gasnà po kilku sekundach lub po uruchomieniu silnika. Je˝eli lampka nie za-
Êwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wtedy zleciç au-
toryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi
sprawdzenie samochodu.
*
2: Wersje z ko∏em zapasowym zamontowanym na drzwiach baga˝nika.
*
3: Lampka zaÊwieca si´ na panelu w Êrodkowej konsoli.
*
4: Miganie lampki sygnalizuje usterk´.
*
5: Szybkie miganie lampki oznacza, ˝e blokada kierownicy nie zosta∏a zwol-
niona.
2. Zespó∏ wskaêników105
2
Zespó∏ wskaêników
Lampka ostrzegawcza ciÊnienia
w ogumieniu (
S. 746)
*1
(w niektórych
wersjach)
Lampka ostrzegawcza
niskiego poziomu p∏ynu
do spryskiwaczy (
S. 746)(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
automatycznego poziomowania
Êwiate∏ g∏ównych (
S. 746)
*1, 4
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
pierwszeƒstwa hamulca
zasadniczego (
S. 747)
*1
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania w razie
ryzyka zderzenia „PCS”
(
S. 743)
*1, 4
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
automatycznego utrzymywania
pr´dkoÊci jazdy (
S. 743)(˝ó∏ta)
(w niektórych
wersjach)
Lampka kontrolna systemu
elektronicznego kluczyka
(
S. 748)(˝ó∏ta)
(w niektórych
wersjach)
Lampka ostrzegawcza
nakazujàca koniecznoÊç
jechania do serwisu
(
S. 750)(w niektórych
wersjach)
Lampka kontrolna systemu
elektronicznego kluczyka
(
S. 748)(zielona)
(w niektórych
wersjach)
Lampka ostrzegawcza
ledowych Êwiate∏ g∏ównych
(
S. 746)
*1
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
filtra czàstek sta∏ych „DPF”
(
S. 746)
*1
(w niektórych
wersjach)
Lampka ostrzegawcza uk∏adu
paliwowego (
S. 745)
*1
(w niektórych
wersjach)*5
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 105 (Black plate)

Lampki kontrolne informujà kierowc´ o dzia∏aniu okreÊlonych urzàdzeƒ
i podzespo∏ów samochodu.
1062. Zespó∏ wskaêników
Lampki kontrolne
Lampka kontrolna
kierunkowskazów (S. 267)
*1
Lampka kontrolna uk∏adu
aktywnej kontroli pr´dkoÊci
jazdy (
S. 335)(w niektórych
wersjach)
Lampka kontrolna Êwiate∏
drogowych (S. 271)Lampka sygnalizacyjna
poÊlizgu (S. 497)
*1, 2
Lampka kontrolna uk∏adu
automatycznego w∏àczania
i wy∏àczania Êwiate∏
drogowych „AHB” (
S. 275)
Lampka kontrolna wy∏àczonego
uk∏adu stabilizacji toru jazdy
„VSC OFF” (
S. 497)
*1, 3
Lampka kontrolna tylnych
Êwiate∏ pozycyjnych
(
S. 269)
(w niektórych
wersjach)
Lampka kontrolna wy∏àczonego
uk∏adu kontroli nap´du
„TRC OFF” (
S. 497)
*1, 3
*1 (w niektórych
wersjach)
Lampka kontrolna przednich
Êwiate∏ przeciwmgielnych
(
S. 281)(w niektórych
wersjach)
Lampka kontrolna tylnych
Êwiate∏ przeciwmgielnych
(
S. 281)(w niektórych
wersjach)
Lampka kontrolna wst´pnego
podgrzewania silnika
(
S. 253)(wersje z silnikiem
o zap∏onie samoczynnym)
Lampka kontrolna trybu
jazdy ekonomicznej
(
S. 108)
*1
(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
w zró˝nicowanym terenie
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
automatycznego utrzymywania
pr´dkoÊci jazdy (
S. 349, 335)
*1 (zielona)
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania powolnej jazdy
*1
(w niektórych
wersjach)
Lampka kontrolna ustawieƒ
„SET” (S. 349, 335)
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
wspomagania skr´tu
(
S. 417)
Lampka kontrolna wy∏àczonego
czujnika przechy∏u samochodu
w uk∏adzie kur tyn powietrznych
„RSCA OFF” (
S. 58)
*1, 6
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 106 (Black plate)

2. Zespó∏ wskaêników107
2
Zespó∏ wskaêników
Lampka kontrolna funkcji
ostrzegania o pojazdach
nadje˝d˝ajàch z boku „RCTA”
(
S. 485)(w niektórych
wersjach)
Lampka kontrolna trybu jazdy
bez pierwszego biegu
„ECT 2nd” (
S. 261)
Lampka kontrolna trybu jazdy
dynamicznej „ECT PWR”
(
S. 261)(w niektórych
wersjach)
Wskaênik stanu
poduszek powietrznych
pasa˝era (
S. 60)
*1, 6
(w niektórych
wersjach)
Lampka kontrolna powolnej
jazdy z nap´dem na cztery
ko∏a (
S. 410)Wskaênik po∏o˝enia i zakresu
dêwigni skrzyni biegów
(
S. 261)Lampka kontrolna blokady
tylnego mechanizmu
ró˝nicowego (
S. 415)
*1
(w niektórych
wersjach)
Wskaênik po∏o˝enia i zakresu
dêwigni skrzyni biegów
(
S. 261)(w niektórych
wersjach)
Lampka kontrolna hamulca
postojowego (
S. 268)
Lampka kontrolna systemu
elektronicznego kluczyka
(
S. 253)(zielona)
(w niektórych
wersjach)
Lampka kontrolna blokady
mi´dzyosiowego mechanizmu
ró˝nicowego (
S. 410)
Lampka ostrzegawcza uk∏adu
wczesnego reagowania
w razie ryzyka zderzenia
„PCS” (
S. 307)
*1, 3
(w niektórych
wersjach)
Lampka kontrolna zewn´trznych
lusterek wstecznych z uk∏adem
monitorowania mar twych pól
widocznoÊci (
S. 475)
*4, 5
(w niektórych
wersjach)
Lampka kontrolna uk∏adu
ostrzegania o niezamierzonej
zmianie pasa ruchu „LDA”
(
S. 321)(w niektórych
wersjach)
Lampka kontrolna uk∏adu
monitorowania mar twych pól
widocznoÊci „BSM” (
S. 475)(zielona)
(w niektórych
wersjach)
(w niektórych
wersjach)
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 107 (Black plate)

*1: Lampki te zaÊwiecajà si´ po wybraniu przyciskiem rozruchu stanu IGNITION
ON, sygnalizujàc przeprowadzanà diagnostyk´ kontrolowanych urzàdzeƒ.
Gasnà po kilku sekundach lub po uruchomieniu silnika. Je˝eli lampka nie za-
Êwieci si´ lub nie zgaÊnie, mo˝e to oznaczaç usterk´. Nale˝y wtedy zleciç au-
toryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi
sprawdzenie samochodu.
*
2: Dzia∏anie uk∏adu sygnalizowane jest miganiem lampki kontrolnej.
*
3: Lampka zaÊwieca si´ po wy∏àczeniu uk∏adu.
*
4: W celu potwierdzenia dzia∏ania sygnalizatory w zewn´trznych lusterkach
wstecznych z uk∏adem monitorowania mar twych pól widocznoÊci (BSM)
Êwiecà si´ w nast´pujàcych sytuacjach:
• Po wybraniu przyciskiem rozruchu stanu IGNITION ON, gdy uk∏ad moni-
torowania mar twych pól widocznoÊci (BSM) jest w∏àczony.
• Po w∏àczeniu uk∏adu monitorowania mar twych pól widocznoÊci (BSM),
gdy przyciskiem rozruchu wybrany jest stan IGNITION ON.
Je˝eli uk∏ad monitorowania mar twych pól widocznoÊci (BSM) pracuje
prawid∏owo, sygnalizatory w zewn´trznych lusterkach wstecznych zgasnà
po kilku sekundach.
Je˝eli sygnalizatory w zewn´trznych lusterkach wstecznych nie zaÊwie-
cajà si´ lub nie gasnà, mo˝e to oznaczaç usterk´ uk∏adu monitorowania
mar twych pól widocznoÊci (BSM). Nale˝y wtedy zleciç autoryzowanej
stacji obs∏ugi Toyoty lub innemu specjalistycznemu warsztatowi spraw-
dzenie samochodu.
*
5: Lampka zaÊwieca si´ w zewn´trznych lusterkach wstecznych.
*
6: Lampka zaÊwieca si´ na panelu w Êrodkowej konsoli.
Lampka kontrolna trybu jazdy ekonomicznej
Lampka kontrolna trybu jazdy ekonomicznej
Êwieci si´, gdy samochód jedzie w sposób
ekonomiczny. Zbyt g∏´bokie wciÊni´cie peda-
∏u przyspieszenia, wykraczajàce poza zakres
ekonomiczny (
S. 123) lub zatrzymanie sa-
mochodu powoduje zgaÊni´cie lampki.
Lampka kontrolna trybu jazdy ekonomicznej
nie b´dzie Êwieci∏a w poni˝szych warunkach:
Dêwignia skrzyni biegów znajduje si´ w po∏o˝eniu innym ni˝ D.
Wybrany jest tryb jazdy bez pierwszego biegu lub tryb jazdy dynamicznej.
(
S. 261)
Wersje z prze∏àcznikiem wyboru trybu jazdy: Wybrany jest tryb jazdy dyna-
micznej. (
S. 353)
Pr´dkoÊç samochodu wynosi oko∏o 130 km/h lub wi´cej.
Pracuje uk∏ad wspomagania powolnej jazdy. (
S. 417)
1082. Zespó∏ wskaêników
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 108 (Black plate)

2. Zespó∏ wskaêników109
2
Zespó∏ wskaêników
Je˝eli nie zaÊwieci si´ lampka ostrzegawcza uk∏adu odpowiedzialnego
za bezpieczeƒstwo jazdy
Je˝eli podczas uruchamiania silnika nie zaÊwieci si´ lampka ostrzegawcza
uk∏adu ABS dla warunków terenowych lub lampka ostrzegawcza uk∏adu
poduszek powietrznych, mo˝e to oznaczaç, ˝e dany uk∏ad nie dzia∏a i nie
mo˝e pomóc w sytuacji krytycznej, co mo˝e doprowadziç do Êmierci lub po-
wa˝nych obra˝eƒ cia∏a. W takim przypadku nale˝y jak najszybciej zleciç
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu warszta-
towi sprawdzenie samochodu.
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 109 (Black plate)

óWersje bez wyÊwietlacza wielofunkcyjnego
óWersje z wyÊwietlaczem wielofunkcyjnym
Jednostki wyÊwietlane na pr´dkoÊciomierzu i na niektórych lampkach
kontrolnych mogà si´ ró˝niç w zale˝noÊci od docelowego rynku sprze-
da˝y.
1102. Zespó∏ wskaêników
Wskaêniki i liczniki
48 LC200 V8 OM60M95E 27/9/16 14:14 Page 110 (Black plate)
