W razie podejrzenia nieprawid∏owoÊci
W razie stwierdzenia któregokolwiek z opisanych poni˝ej objawów
nale˝y sprawdziç prawdopodobne przyczyny, wykonaç zalecane
dzia∏ania naprawcze i zweryfikowaç ich skutecznoÊç.
Je˝eli mimo wykonania zalecanych dzia∏aƒ objaw nie ustàpi, zleciç
autoryzowanej stacji obs∏ugi Toyoty lub innemu specjalistycznemu
warsztatowi sprawdzenie samochodu.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu371
4
Jazda
Wa˝ne informacje
Prawdopodobna przyczyna
❏Nieczytelny obrazDzia∏anie
• Samochód znajduje si´ w ciemnym
miejscu
• Bardzo wysoka lub bardzo niska
temperatura okolic obiektywu
• Temperatura otoczenia jest niska
• Obiektyw jest pokryty kroplami wody
• Opady deszczu lub wysoka wilgot-
noÊç
• Do obiektywu kamery przywierajà
obce cia∏a (np. b∏oto)
• Zarysowany obiektyw
• Âwiat∏o s∏oneczne lub blask Êwiate∏
g∏ównych innego samochodu wpa-
da bezpoÊrednio w obiektyw
• Samochód jest oÊwietlony lampami
jarzeniowymi, sodowymi, r t´ciowymi
itp.Opisane przyczyny nie oznaczajà
usterki.
Podczas cofania wzrokowo kontrolo-
waç otoczenie samochodu. (Gdy nie-
korzystne warunki ulegnà poprawie,
mo˝na ponownie korzystaç z uk∏adu.)
Regulacja ekranu wizyjnego systemu
monitorowania sytuacji z ty∏u samo-
chodu, patrz „Instrukcja obs∏ugi sys-
temu nawigacji”.
❏Niewyraêny obraz
Zabrudzony obiektyw kamery lub
przywierajà do niego obce cia∏a (np.
krople deszczu, Ênieg, b∏oto).Sp∏ukaç kamer´ du˝à iloÊcià wody.
Nast´pnie op∏ukaç wodà obiektyw
kamery i wytrzeç do czysta mi´kkà,
wilgotnà szmatkà.
❏Przesuni´ty obraz
Nastàpi∏o silne uderzenie w kamer´
lub jej okolice.W takiej sytuacji nale˝y zleciç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi sprawdzenie samochodu.
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 371 (Black plate)

3724-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Prawdopodobna przyczyna

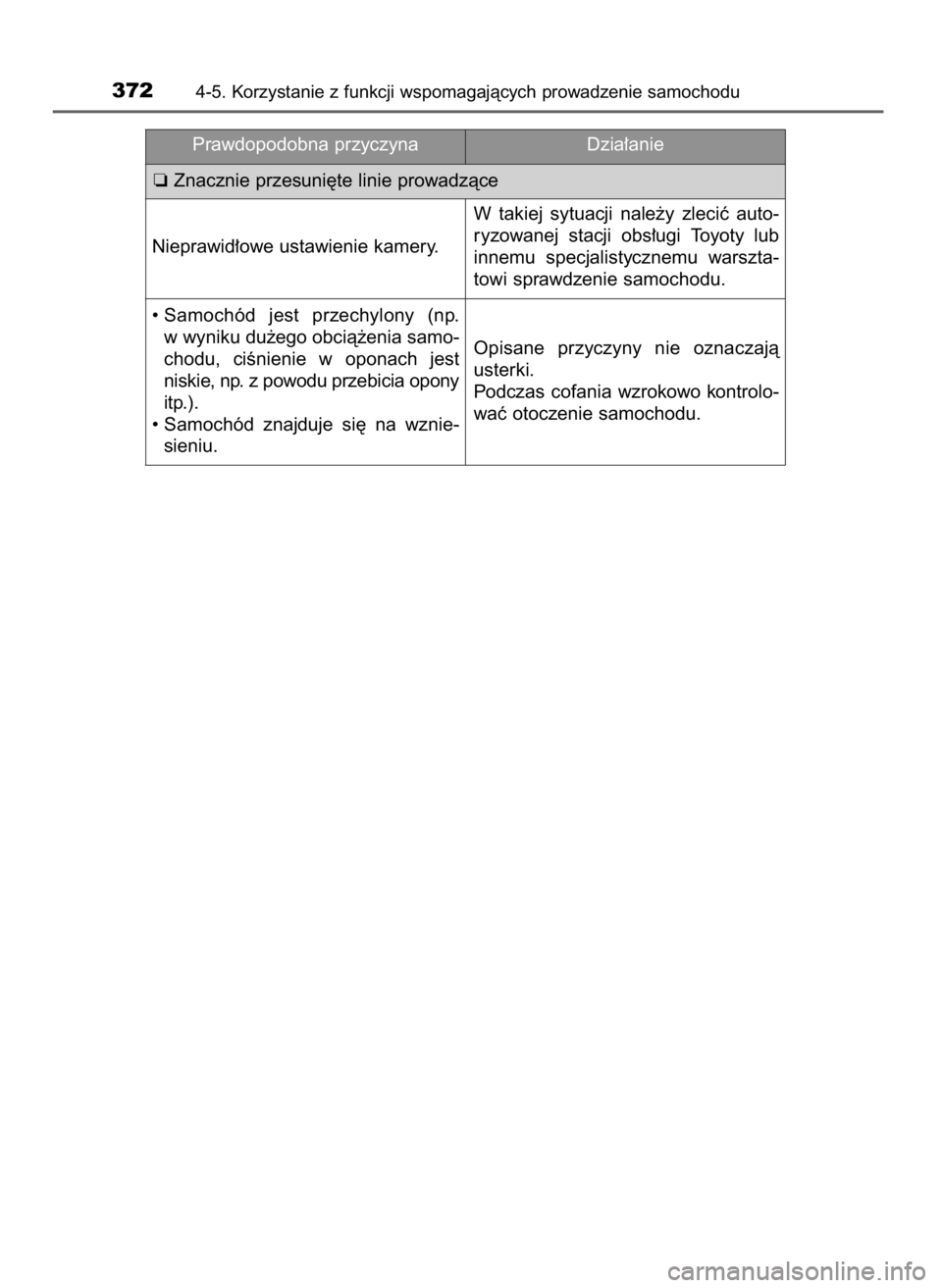

❏Znacznie przesuni´te linie prowadzàceDzia∏anie
Nieprawid∏owe ustawienie kamery.W takiej sytuacji nale˝y zleciç auto-
ryzowanej stacji obs∏ugi Toyoty lub
innemu specjalistycznemu warszta-
towi sprawdzenie samochodu.
• Samochód jest przechylony (np.
w wyniku du˝ego obcià˝enia samo-
chodu, ciÊnienie w oponach jest
niskie, np. z powodu przebicia opony
itp.).
• Samochód znajduje si´ na wznie-
sieniu.Opisane przyczyny nie oznaczajà
usterki.
Podczas cofania wzrokowo kontrolo-
waç otoczenie samochodu.
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 372 (Black plate)

4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu373
4
Jazda
Podczas korzystania z wizyjnego systemu monitorowania sytuacji
z ty∏u samochodu
Wizyjny system monitorowania sytuacji z ty∏u samochodu wspomaga kie-
rowc´ przy manewrowaniu samochodem podczas cofania. Podczas cofania
nale˝y wzrokowo kontrolowaç sytuacj´ z ty∏u i wokó∏ samochodu.
Nale˝y przestrzegaç poni˝szych Êrodków ostro˝noÊci, aby nie spowodowaç
wypadku, w wyniku którego mog∏oby dojÊç do Êmierci lub powa˝nych obra-
˝eƒ cia∏a.
Nie nale˝y bezkrytycznie polegaç na wskazaniach wizyjnego systemu
monitorowania sytuacji z ty∏u samochodu.
Obraz na ekranie i wskazania linii pomocniczych mogà odbiegaç od rze-
czywistej sytuacji.
Podczas cofania nale˝y zachowaç takie same Êrodki ostro˝noÊci, jak
w przypadku wykonywania tego manewru ka˝dym innym samochodem.
Podczas cofania nale˝y utrzymywaç ma∏à pr´dkoÊç samochodu, kontro-
lujàc jà za pomocà peda∏u hamulca zasadniczego.
Podawane instrukcje nale˝y traktowaç jedynie jako wskazówki.
Moment, w którym podczas parkowania konieczny jest manewr kierow-
nicà, a tak˝e zakres tego ruchu zale˝à od warunków drogowych, stanu
nawierzchni, stanu samochodu i innych czynników. Nale˝y mieç tego
ÊwiadomoÊç podczas korzystania z wizyjnego systemu monitorowania
sytuacji z ty∏u samochodu.
Ponadto przed rozpocz´ciem wje˝d˝ania na miejsce postojowe nale˝y
upewniç si´, czy samochód si´ w nim zmieÊci.
W nast´pujàcych sytuacjach zrezygnowaç z korzystania z wizyjnego
systemu monitorowania sytuacji z ty∏u samochodu:
• Na oblodzonej, Êliskiej lub pokrytej Êniegiem nawierzchni
• Gdy na ko∏a za∏o˝one sà ∏aƒcuchy przeciwpoÊlizgowe
• Gdy drzwi baga˝nika sà niedomkni´te
• W miejscach, które nie sà p∏askie lub sà zakrzywione, np. na ∏uku drogi
lub stoku.
Przy niskiej temperaturze otoczenia wyÊwietlany obraz mo˝e byç ma∏o
wyraêny i ciemny. Podczas przemieszczania si´ samochodu obraz na
ekranie mo˝e byç zniekszta∏cony lub nieczytelny. Przed przystàpieniem
do manewrowania nale˝y zawsze wzrokowo kontrolowaç sytuacj´ wokó∏
samochodu, zarówno patrzàc przez szyby, jak i korzystajàc z lusterek
wstecznych.
Po zmianie rozmiaru opon mo˝e ulec zmianie po∏o˝enie wyÊwietlanych
na ekranie linii pomocniczych.
W kamerze zastosowany jest specjalny rodzaj obiektywu. Odleg∏oÊci po-
mi´dzy widocznymi na ekranie obiektami i pieszymi mogà nie odzwier-
ciedlaç precyzyjnie rzeczywistego stanu. (
S. 367)
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 373 (Black plate)

3744-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
U˝ywanie kamery przekazujàcej obraz sytuacji z ty∏u samochodu
W opisanych poni˝ej sytuacjach lub w razie nieprzestrzegania poni˝-
szych zaleceƒ wizyjny system monitorowania sytuacji z ty∏u samochodu
mo˝e nie dzia∏aç prawid∏owo.
• Uderzenie w ty∏ tego samochodu mo˝e spowodowaç zmian´ po∏o˝enia
i kierunku ustawienia kamery.
• Kamera ma wodoszczelnà konstrukcj´ i nie nale˝y jej wymontowywaç,
rozmontowywaç ani modyfikowaç. Mo˝e to spowodowaç jej niew∏aÊciwe
dzia∏anie.
• Podczas czyszczenia obiektywu kamery nale˝y sp∏ukaç kamer´ du˝à
iloÊcià wody, op∏ukaç wodà obiektyw kamery, a nast´pnie wytrzeç do
czysta mi´kkà, wilgotnà szmatkà. Niezastosowanie si´ do tego zalecenia
mo˝e spowodowaç, ˝e obiektyw kamery zostanie porysowany i pogorszy
si´ jakoÊç wyÊwietlanego obrazu.
• Nie dopuszczaç do kontaktu kamery ze zmywaczami organicznymi,
woskiem do nadwozi samochodowych, p∏ynem do mycia szyb lub innym
preparatem. Gdy do tego dojdzie, natychmiast wytrzeç powierzchni´.
• Gwa∏towna zmiana temperatury, np. polanie goràcà wodà przy mroênej
pogodzie, mo˝e spowodowaç nieprawid∏owà prac´ uk∏adu.
• Podczas mycia samochodu nie kierowaç intensywnego strumienia wody
na kamer´ lub jej okolice. Grozi to nieprawid∏owym dzia∏aniem kamery.
• W warunkach oÊwietlenia lampami fluorescencyjnymi, sodowymi, r t´cio-
wymi itp., obrazy êróde∏ Êwiat∏a i oÊwietlonych miejsc na ekranie mogà
migotaç.
Nie nara˝aç kamery na uderzenia, poniewa˝ grozi to jej uszkodzeniem.
W takiej sytuacji nale˝y jak najszybciej zleciç autoryzowanej stacji obs∏ugi
Toyoty lub innemu specjalistycznemu warsztatowi sprawdzenie samochodu.
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 374 (Black plate)

Uk∏ad wspomaga kierowc´ przy dwóch rodzajach manewrów zwiàza-
nych z cofaniem:
• Parkowanie prostopad∏e (parkowanie w gara˝u itp.)
• Parkowanie równoleg∏e (parkowanie na poboczu drogi itp.)
Zamieszczone w dalszej cz´Êci tekstu ilustracje z widokiem ekranu s∏u˝à
jedynie jako przyk∏ad i mogà nie odzwierciedlaç dok∏adnie rzeczywistych
obrazów na wyÊwietlaczu.
Przestawienie dêwigni skrzyni bie-
gów w po∏o˝enie biegu wsteczne-
go R uruchamia uk∏ad u∏atwiajàcy
parkowanie.
Przestawienie dêwigni skrzyni bie-
gów w po∏o˝enie inne ni˝ biegu
wstecznego R przerywa dzia∏anie
uk∏adu u∏atwiajàcego parkowanie.
Je˝eli dêwignia skrzyni biegów
znajduje si´ w po∏o˝eniu biegu
wstecznego R i zostanie naciÊni´-
ty którykolwiek z przycisków funk-
cyjnych (np. „MENU”), nastàpi
prze∏àczenie z interaktywnego
uk∏adu wspomagania parkowania
na obraz odpowiadajàcy funkcji
wywo∏anej danym przyciskiem.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu375
4
Jazda
Interaktywny uk∏ad wspomagania parkowania✻
Interaktywny uk∏ad wspomagania parkowania wspomaga kierowc´
podczas manewru cofania (np. przy parkowaniu), przedstawiajàc
na ekranie obraz sytuacji z ty∏u samochodu.
✻: W niektórych wersjach
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 375 (Black plate)

Obraz na ekranie
Ekran interaktywnego uk∏adu wspomagania parkowania pojawia si´
po przestawieniu dêwigni skrzyni biegów w po∏o˝enie biegu wstecz-
nego R, gdy przyciskiem rozruchu wybrany jest stan IGNITION ON.
Pierwotnie pojawia si´ obraz dla ostatnio u˝ywanego trybu parkowania.
óParkowanie prostopad∏eóParkowanie równoleg∏e
Przycisk ekranowy trybu wyÊwietlania
Prze∏àcza tryb wyÊwietlania. (S. 377)
Ekran uk∏adu wspomagania parkowania z czujnikami odleg∏oÊci
Je˝eli w∏àczony jest uk∏ad wspomagania parkowania z czujnikami odle-
g∏oÊci, wykrycie przeszkody sygnalizowane jest odpowiednim obrazem
w prawym górnym rogu ekranu.
Przycisk ekranowy trybu parkowania
Prze∏àcza tryb parkowania (pomi´dzy parkowaniem prostopad∏ym a równo-
leg∏ym)
Przycisk ekranowy trybu parkowania w ciasnym miejscu
W∏àcza i wy∏àcza tryb parkowania w ciasnym miejscu. (S. 390)
3764-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Sposób korzystania z interaktywnego uk∏adu wspomagania parko-
wania
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 376 (Black plate)

U˝ycie uk∏adu przy parkowaniu prostopad∏ym
Podczas parkowania prostopa-
d∏ego (np. na parkingu) do wy-
boru sà opisane poni˝ej tryby
dzia∏ania.
Za ka˝dym razem po wybraniu
przycisku trybu wyÊwietlania
nast´puje prze∏àczenie na kolej-
nà mo˝liwoÊç w nast´pujàcym
porzàdku:
Prowadzenie z liniami
kursowymi
Prowadzenie z liniami
manewrowymi
Prowadzenie z liniami
dystansowymi
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu377
4
Jazda
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 377 (Black plate)

Prowadzenie z liniami kursowymi (S. 380)
Linie kursowe, zmieniajàce
swoje po∏o˝enie odpowiednio
do skr´tu kierownicy, pokazujà
tor, wzd∏u˝ którego samochód
b´dzie si´ przemieszczaç.
Prowadzenie z liniami manewrowymi (
S. 382)
Pokazywane sà miejsca (linie
manewrowe), w których nale˝y
skr´ciç kierownicà.
Prowadzenie z liniami dystansowymi
WyÊwietlane sà jedynie linie
dystansowe.
3784-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 378 (Black plate)

Sposób korzystania z uk∏adu przy parkowaniu równoleg∏ym
Obraz na ekranie i sygnalizacja
akustyczna wskazujà w przybli-
˝eniu miejsca, w których nale˝y
wykonywaç manewry kierowni-
cà przy parkowaniu wzd∏u˝ kra-
w´dzi jezdni. Je˝eli miejsca na
zaparkowanie samochodu jest
stosunkowo ma∏o, mo˝na sko-
rzystaç z trybu parkowania
w ciasnym miejscu.
Za ka˝dym razem po wybraniu
przycisku trybu parkowania
w ciasnym miejscu nast´puje
prze∏àczenie pomi´dzy trybem
parkowania w ciasnym miejscu
i trybem normalnym.
Prze∏àczanie trybu parkowania
Za ka˝dym razem po wybraniu
przycisku trybu parkowania na-
st´puje prze∏àczenie pomi´dzy
trybami parkowania prostopa-
d∏ego i równoleg∏ego.
4-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu379
4
Jazda
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 379 (Black plate)

Obraz na ekranie
Linie obrysowe samochodu
Linie te pokazujà Êlad obrysu samochodu podczas cofania na wprost.
Ich rozstaw jest wi´kszy od rzeczywistej szerokoÊci samochodu.
Gdy kierownica jest ustawiona prosto, linie te pokrywajà si´ z liniami kur-
sowymi.
Linie kursowe
Pokazujà tor, wzd∏u˝ którego samochód b´dzie si´ przemieszczaç przy
danym skr´cie kierownicy.
Linia dystansowa
Linia ta przemieszcza si´ wraz z liniami kursowymi w reakcji na ruchy kie-
rownicy. Linia ta obrazuje odleg∏oÊç oko∏o 0,5 m (czerwona) lub oko∏o 1 m
(˝ó∏ta) od Êrodka kraw´dzi zderzaka samochodu.
Linia dystansowa
Linia ta obrazuje odleg∏oÊç oko∏o 0,5 m (niebieska) od kraw´dzi zderzaka
samochodu.
3804-5. Korzystanie z funkcji wspomagajàcych prowadzenie samochodu
Parkowanie prostopad∏e (prowadzenie z liniami kursowymi)
48 LC200 V8 OM60M95E 27/9/16 14:15 Page 380 (Black plate)
