TOYOTA LAND CRUISER 2015 Instrukcja obsługi (in Polish)

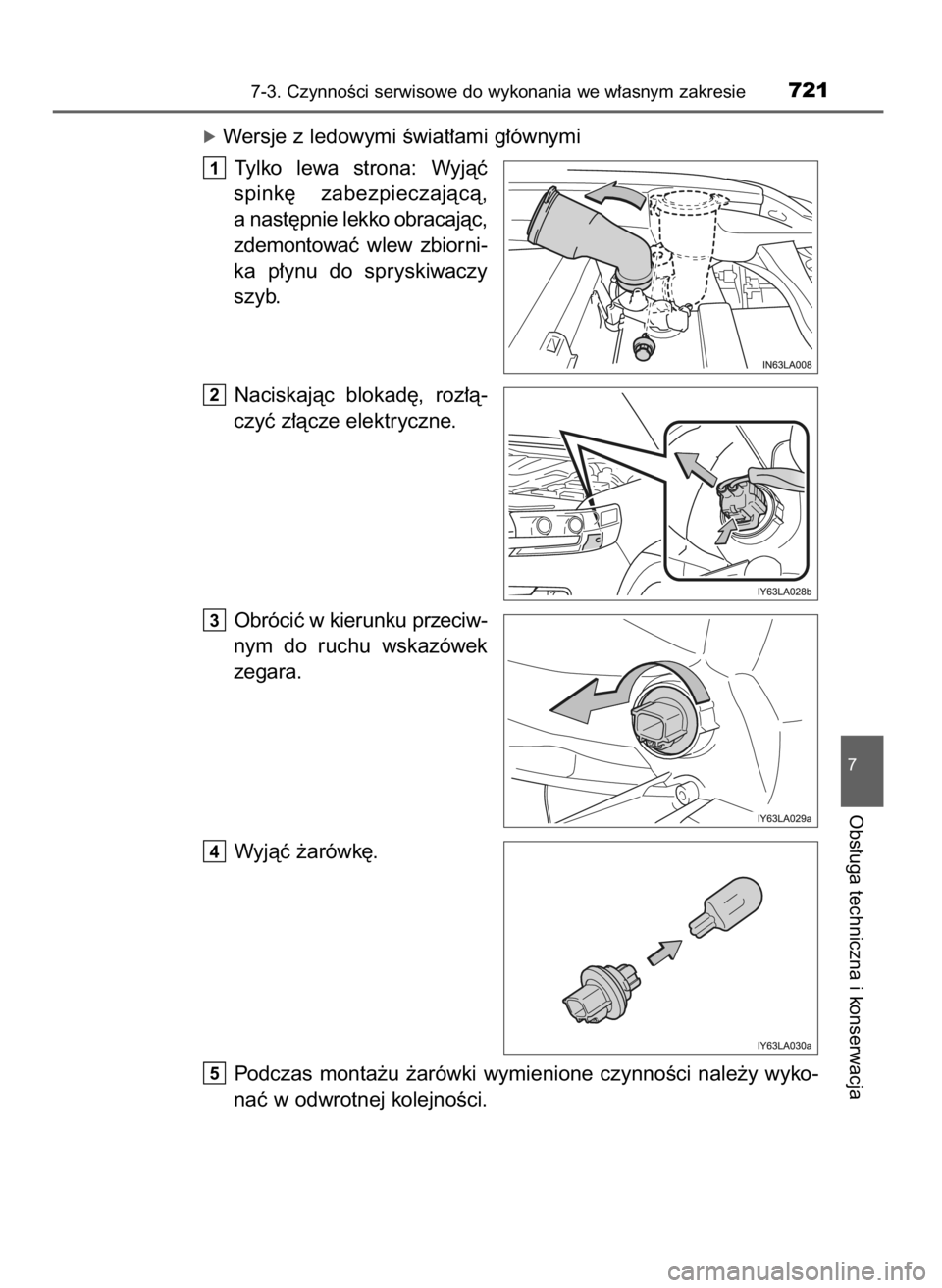

óWersje z ledowymi Êwiat∏ami g∏ównymi
Tylko lewa strona: Wyjàç
spink´ zabezpieczajàcà,
a nast´pnie lekko obracajàc,
zdemontowaç wlew zbiorni-
ka p∏ynu do spryskiwaczy
szyb.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Obróciç w kierunku przeciw-
nym do ruchu wskazówek
zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
5
4
3
2
1
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie721
7
Obs∏uga techniczna i konserwacja
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 721 (Black plate)

Tylne Êwiat∏a cofania
Otworzyç drzwi baga˝nika,
wykr´ciç wkr´ty i wyjàç lam-
p´.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
Zdjàç os∏on´.
3
2
1
7227-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 722 (Black plate)

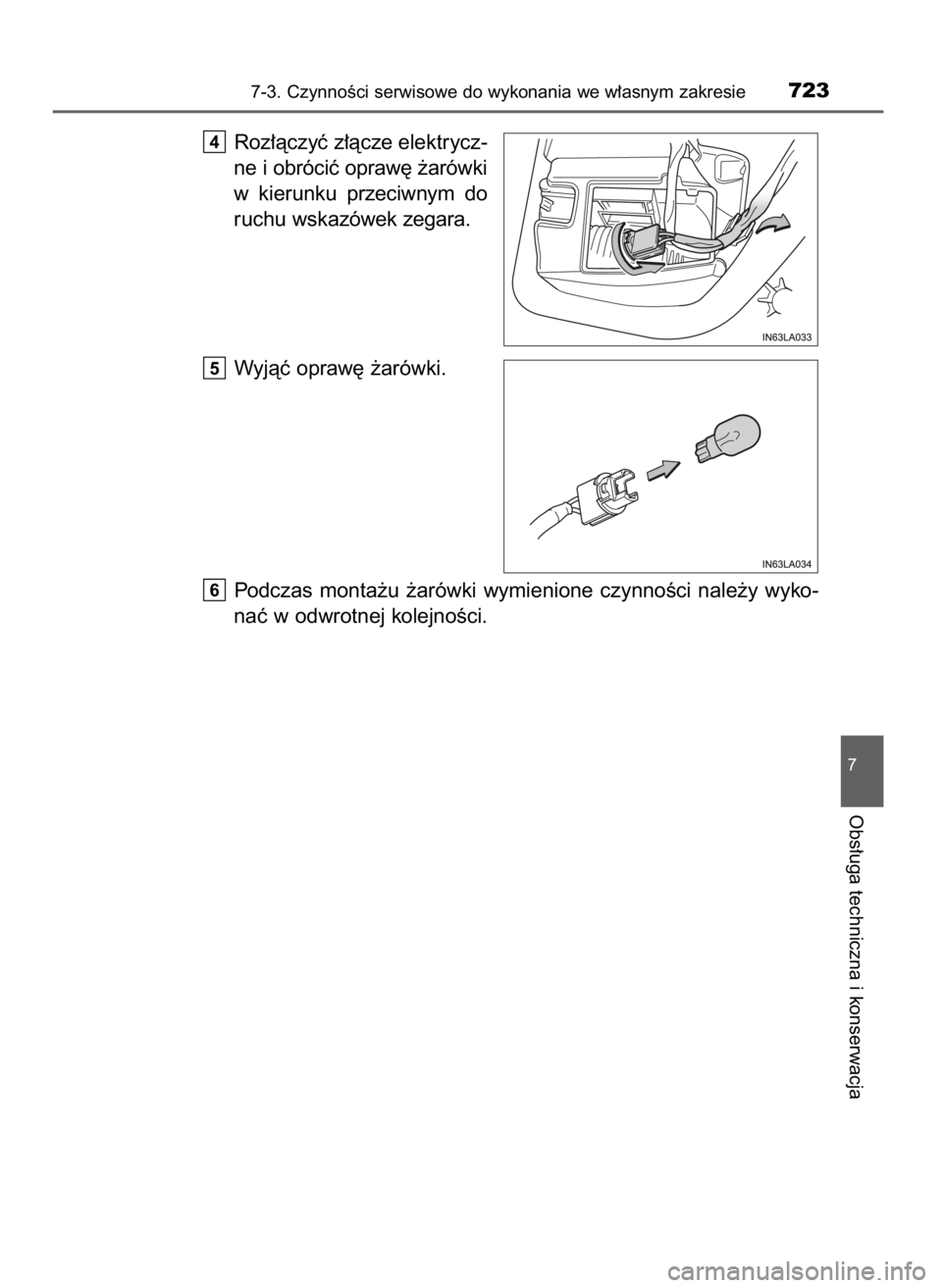

Roz∏àczyç z∏àcze elektrycz-
ne i obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç opraw´ ˝arówki.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
6
5
4
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie723
7
Obs∏uga techniczna i konserwacja
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 723 (Black plate)

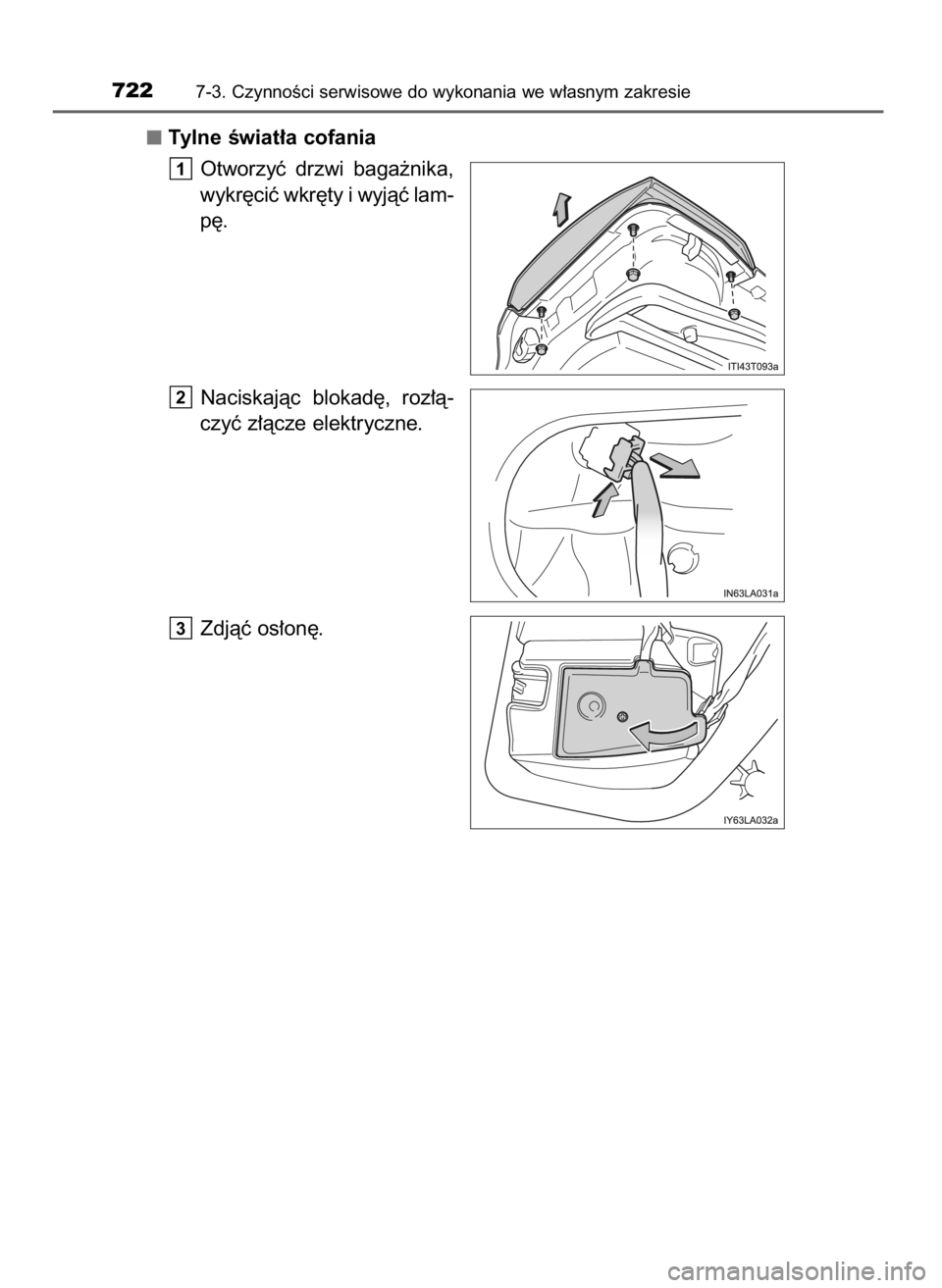

Tylne kierunkowskazy
Otworzyç drzwi baga˝nika
i zabezpieczyç miejsce pod
lampà taÊmà ochronnà.
(U˝yç taÊmy maskujàcej.
Nie u˝ywaç innej taÊmy kle-
jàcej, poniewa˝ mo˝e ona
zostawiç Êlady.)
Zdjàç os∏on´.
Odkr´ciç 2 Êruby mocujàce
lamp´.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
4
3
2
1
7247-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 724 (Black plate)

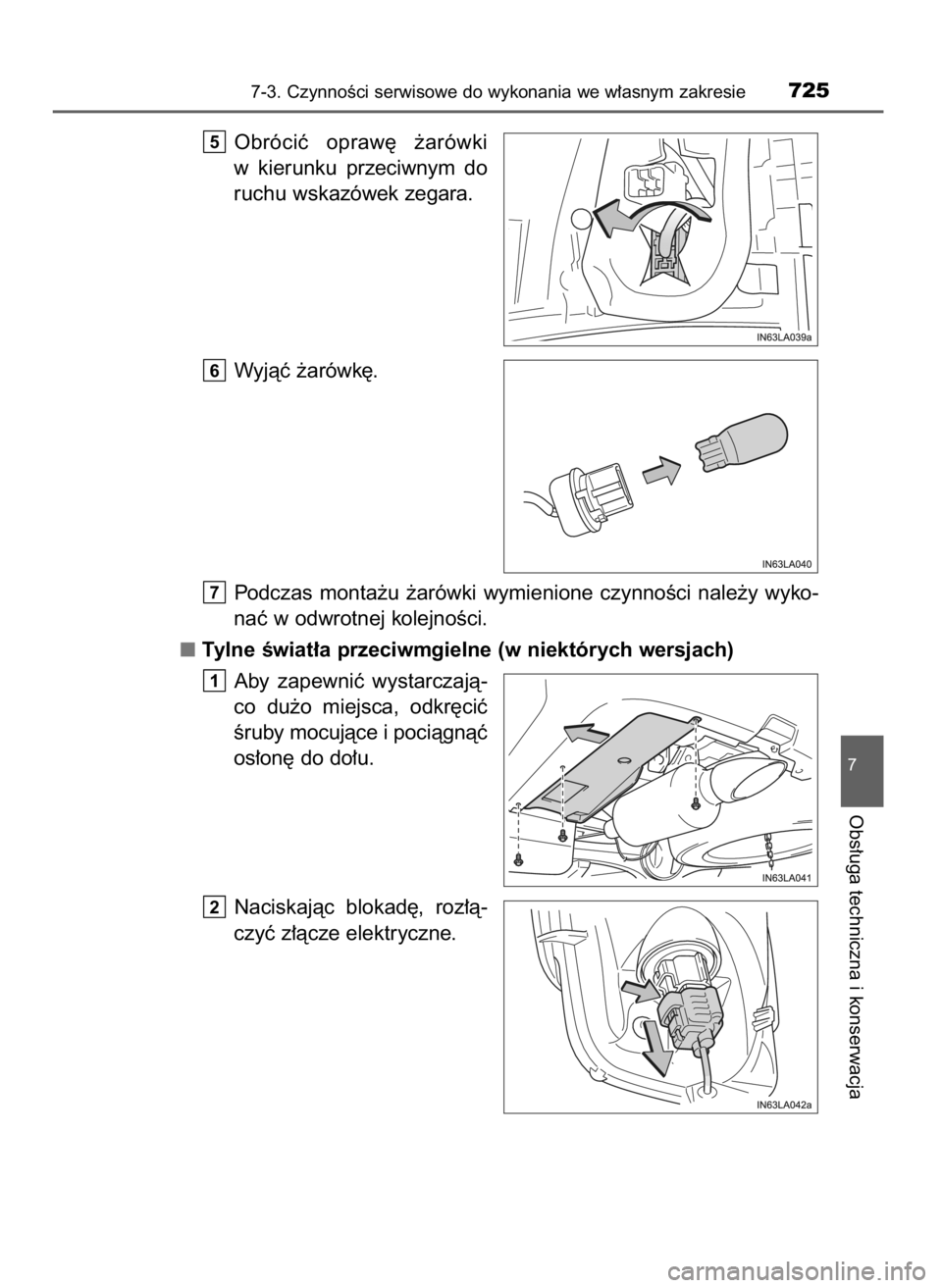

Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
Tylne Êwiat∏a przeciwmgielne (w niektórych wersjach)
Aby zapewniç wystarczajà-
co du˝o miejsca, odkr´ciç
Êruby mocujàce i pociàgnàç
os∏on´ do do∏u.
Naciskajàc blokad´, roz∏à-
czyç z∏àcze elektryczne.
2
1
7
6
5
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie725
7
Obs∏uga techniczna i konserwacja
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 725 (Black plate)

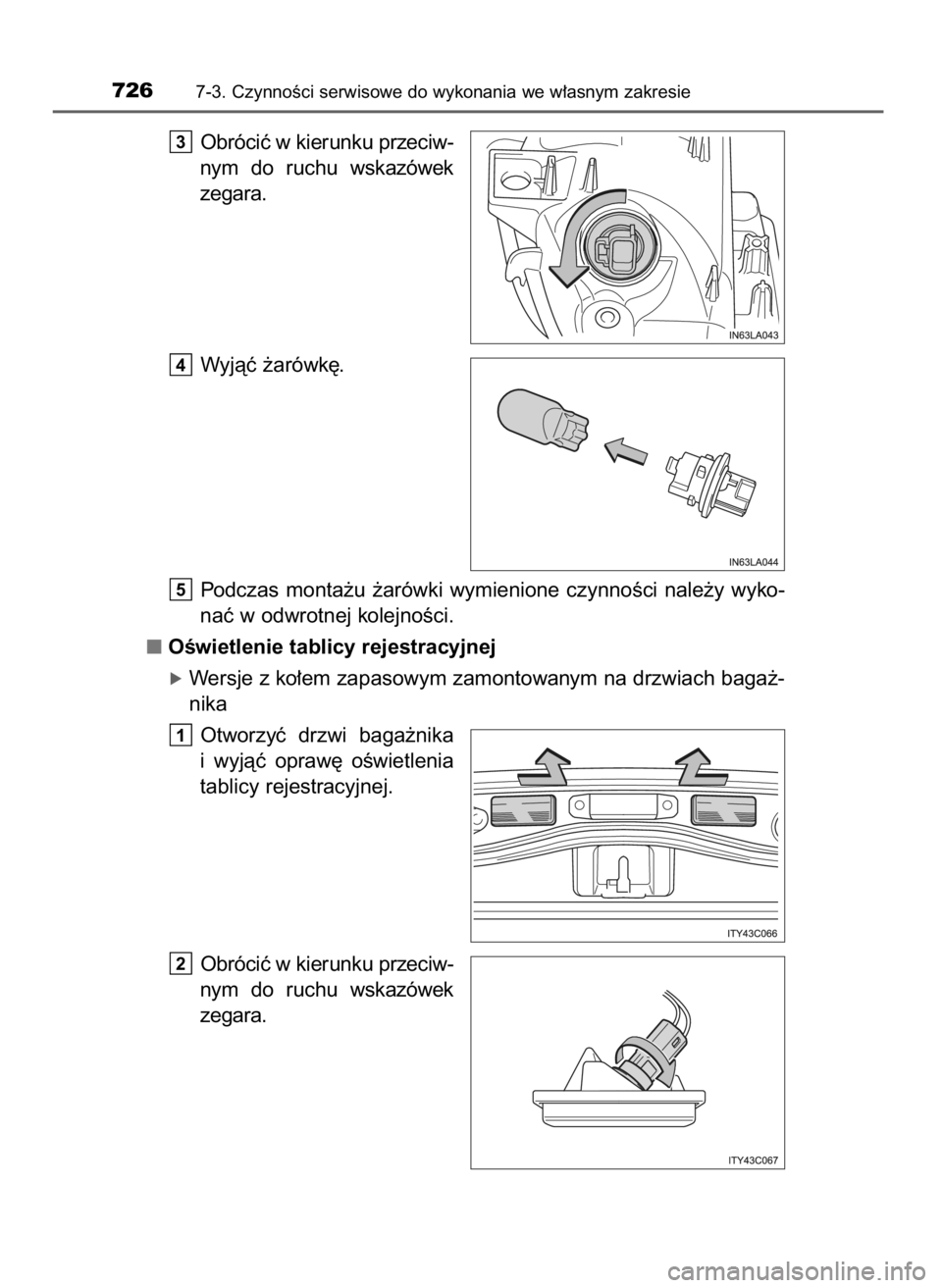

Obróciç w kierunku przeciw-
nym do ruchu wskazówek
zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
OÊwietlenie tablicy rejestracyjnej
óWersje z ko∏em zapasowym zamontowanym na drzwiach baga˝-
nika
Otworzyç drzwi baga˝nika
i wyjàç opraw´ oÊwietlenia
tablicy rejestracyjnej.
Obróciç w kierunku przeciw-
nym do ruchu wskazówek
zegara.
2
1
5
4
3
7267-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 726 (Black plate)

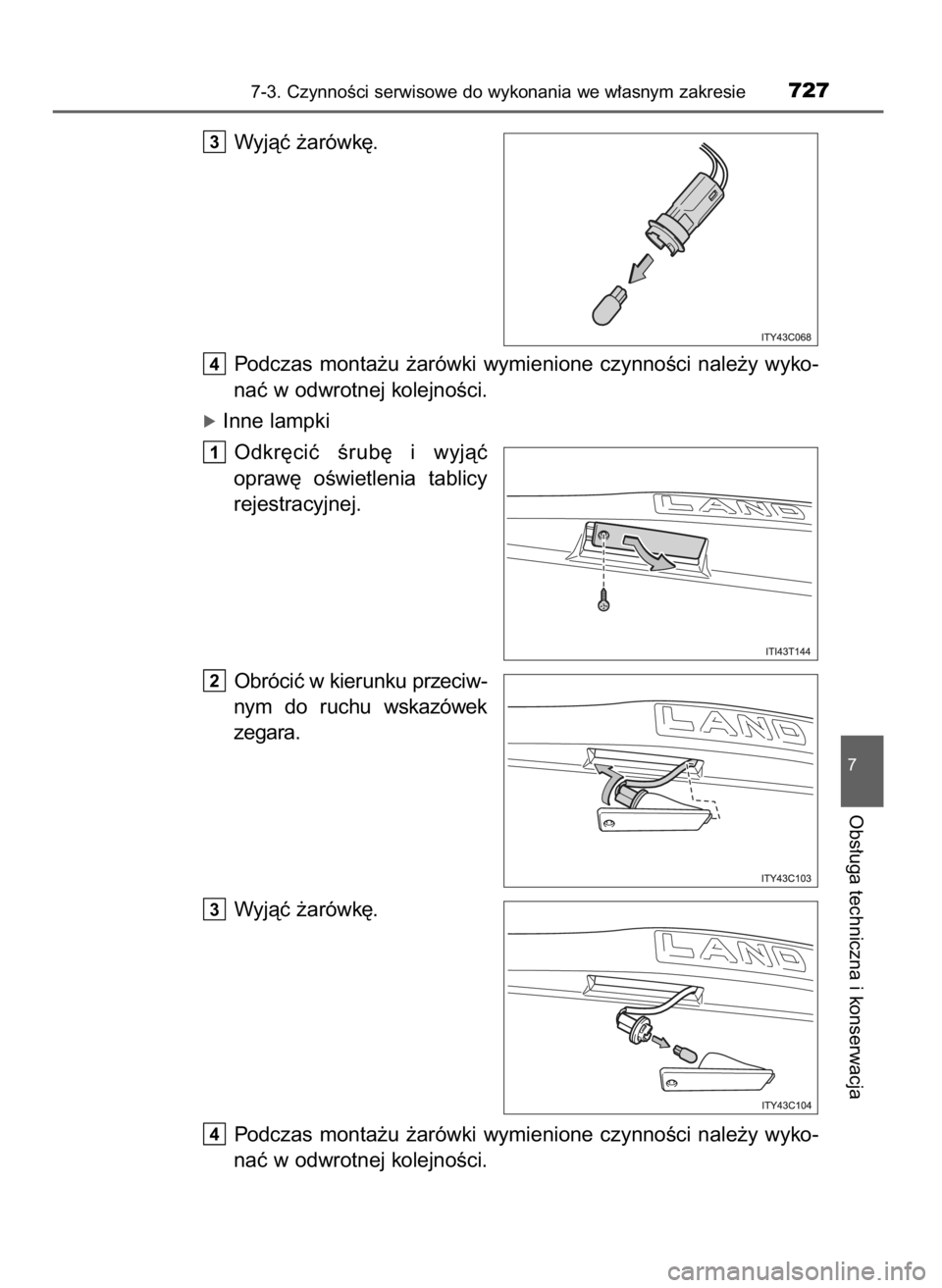

Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
óInne lampki
Odkr´ciç Êrub´ i wyjàç
opraw´ oÊwietlenia tablicy
rejestracyjnej.
Obróciç w kierunku przeciw-
nym do ruchu wskazówek
zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
4
3
2
1
4
3
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie727
7
Obs∏uga techniczna i konserwacja
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 727 (Black plate)

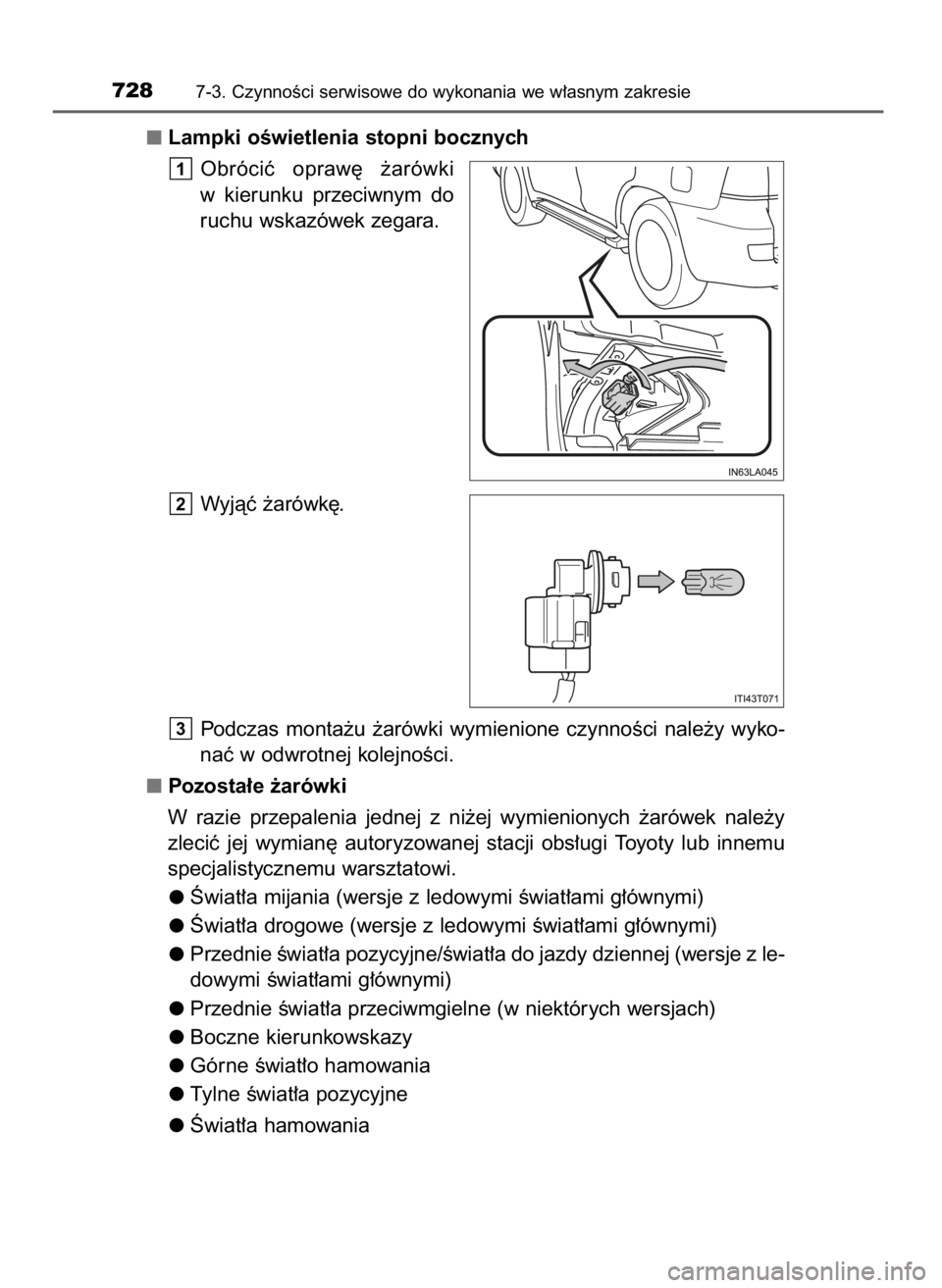

Lampki oÊwietlenia stopni bocznych
Obróciç opraw´ ˝arówki
w kierunku przeciwnym do
ruchu wskazówek zegara.
Wyjàç ˝arówk´.
Podczas monta˝u ˝arówki wymienione czynnoÊci nale˝y wyko-
naç w odwrotnej kolejnoÊci.
Pozosta∏e ˝arówki
W razie przepalenia jednej z ni˝ej wymienionych ˝arówek nale˝y
zleciç jej wymian´ autoryzowanej stacji obs∏ugi Toyoty lub innemu
specjalistycznemu warsztatowi.
Âwiat∏a mijania (wersje z ledowymi Êwiat∏ami g∏ównymi)
Âwiat∏a drogowe (wersje z ledowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a pozycyjne/Êwiat∏a do jazdy dziennej (wersje z le-
dowymi Êwiat∏ami g∏ównymi)
Przednie Êwiat∏a przeciwmgielne (w niektórych wersjach)
Boczne kierunkowskazy
Górne Êwiat∏o hamowania
Tylne Êwiat∏a pozycyjne
Âwiat∏a hamowania
3
2
1
7287-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 728 (Black plate)

Âwiat∏a LED
Âwiat∏a mijania (wersje z ledowymi Êwiat∏ami g∏ównymi), Êwiat∏a drogowe
(wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwiat∏a pozycyjne/Êwiat∏a
do jazdy dziennej (wersje z ledowymi Êwiat∏ami g∏ównymi), przednie Êwiat∏a
przeciwmgielne (w niektórych wersjach), boczne kierunkowskazy, górne
Êwiat∏o hamowania, Êwiat∏a hamowania, tylne Êwiat∏a pozycyjne sk∏adajà si´
z zespo∏u pó∏przewodnikowych diod Êwiecàcych (LED). W razie przepalenia
którejkolwiek diody nale˝y zwróciç si´ do autoryzowanej stacji obs∏ugi Toyoty
lub innego specjalistycznego warsztatu w celu wymiany Êwiat∏a.
Skropliny na wewn´trznej powierzchni kloszy lamp
Chwilowe pokrycie si´ wilgocià wewn´trznych powierzchni kloszy Êwiate∏
zewn´trznych nie jest oznakà usterki. W wymienionych poni˝ej sytuacjach
nale˝y skontaktowaç si´ z autoryzowanà stacjà obs∏ugi Toyoty lub innym spe-
cjalistycznym warsztatem.
Du˝e krople wody na wewn´trznej powierzchni kloszy lamp.
Woda wewnàtrz lampy.
W razie koniecznoÊci wymiany ˝arówek
S. 711
7-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie729
7
Obs∏uga techniczna i konserwacja
Ârodki ostro˝noÊci podczas wymiany ˝arówek
Wy∏àczyç przednie Êwiat∏a. Nie nale˝y przyst´powaç do wymiany ˝arówki
bezpoÊrednio po wy∏àczeniu Êwiate∏.
˚arówki silnie rozgrzewajà si´ i mogà spowodowaç oparzenia.
Nie chwytaç szklanej cz´Êci ˝arówki nieos∏oni´tà d∏onià. Gdy konieczne
jest chwycenie za szklanà cz´Êç ˝arówki, nale˝y u˝yç czystej szmatki,
aby uniknàç zawilgocenia lub zat∏uszczenia ˝arówki.
Zarysowanie lub upuszczenie ˝arówki grozi jej przepaleniem bàdê p´k-
ni´ciem.
˚arówki wraz ze wszystkimi elementami dodatkowymi nale˝y prawid∏o-
wo zamocowaç. W przeciwnym wypadku mo˝e dojÊç do uszkodzeƒ na
skutek przegrzania, po˝aru bàdê wnikni´cia wilgoci do wn´trza lampy.
Mo˝e to doprowadziç do jej uszkodzenia lub skraplania si´ wody na we-
wn´trznej powierzchni klosza.
Nie wolno próbowaç naprawiaç ani rozmontowywaç ˝arówek, z∏àczy elek-
trycznych, obwodów zasilania i cz´Êci sk∏adowych.
Grozi to pora˝eniem pràdem i w rezultacie powa˝nymi obra˝eniami cia∏a
lub Êmiercià.
W celu ograniczenia ryzyka awarii lub po˝aru
Dok∏adnie osadziç ˝arówk´ w oprawie i zablokowaç.
Przed zamontowaniem ˝arówki sprawdziç jej moc, aby uniknàç ryzyka
uszkodzeƒ termicznych.
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 729 (Black plate)

7307-3. CzynnoÊci serwisowe do wykonania we w∏asnym zakresie
Zawieszenie i podwozie
Nie wolno dokonywaç ˝adnych przeróbek elementów zawieszenia i podwo-
zia, np. instalowaç elementy podwy˝szajàce zawieszenie, dodatkowe pod-
k∏adki dystansowe, spr´˝yny itp. Mo˝e to prowadziç do niebezpiecznej
zmiany w∏asnoÊci jezdnych i utraty panowania nad samochodem.
Amor tyzatory majà znaczàcy wp∏yw na komfor t i bezpieczeƒstwo jazdy.
Systematyczna kontrola stanu amor tyzatorów pozwoli w por´ wykryç ich
os∏abione dzia∏anie. Prosimy jednak pami´taç, ˝e gwarancja obejmuje tyl-
ko i wy∏àcznie usterki amor tyzatorów, których przyczynà jest wada materia-
∏owa bàdê produkcyjna. Natomiast naturalne zu˝ycie, proporcjonalne do
przebiegu i sposobu eksploatacji, nie jest obj´te gwarancjà.
W celu utrzymania sprawnoÊci technicznej samochodu i zapewnienia za-
dowolenia z jego bezawaryjnej eksploatacji u˝ytkownik powinien dbaç
o przeprowadzanie niezb´dnych czynnoÊci obs∏ugowych, takich jak regula-
cja silnika, ustawianie geometrii kó∏, czyszczenie i wymiana filtrów, czysz-
czenie uk∏adu hamulcowego i uk∏adu ch∏odzenia silnika, regulacja naciàgu
pasków nap´dowych, wymiana ok∏adzin ciernych oraz uzupe∏nianie p∏ynów
i substancji smarujàcych, a tak˝e ubytków pow∏ok lakierowych wywo∏anych
czynnikami zewn´trznymi. Tego rodzaju czynnoÊci obs∏ugowe nie sà obj´te
zobowiàzaniami gwaranta.
Naturalne zu˝ycie cz´Êci i materia∏ów eksploatacyjnych, takich jak Êwiece
˝arowe, Êwiece zap∏onowe, koƒcówki wtryskiwaczy, paski nap´dowe, tarcze
hamulcowe, klocki i szcz´ki hamulcowe, elementy filtrujàce, p∏yny, substan-
cje smarujàce, ˝arówki, bezpieczniki, elementy gumowe wycieraczek szyb,
elementy gumowe zawieszenia i inne, nie jest obj´te gwarancjà.
Wyst´powanie warstwy tlenków na powierzchniach elementów uk∏adów:
nap´dowego, kierowniczego, hamulcowego i wydechowego oraz we wn´-
kach kó∏ i wewnàtrz komory silnika, nie zmniejszajàcej funkcjonalnoÊci tych
elementów, nie podlega naprawom ani wymianom w ramach gwarancji.
48 LC200 V8 OM60M95E 27/9/16 14:17 Page 730 (Black plate)
