TOYOTA MATRIX 2013 Manuel du propriétaire (in French)

179
2-5. Informations relatives à la conduite
2
Au volant
MATRIX_D
Conduite avec une caravane/remorque (moteur 1,8 L 4 cylindres [2ZR-FE])
Toyota ne recommande pas la traction d'une caravane/remorque
avec votre véhicule. Toyota vous déconseille également de monter
un crochet d'attelage ou d'utiliser un crochet d'attelage muni d'un
porte-fauteuil roulant, d'un porte-scooter ou d'un porte-vélo, etc.
Votre véhicule Toyota n'est pas conçu pour tracter une caravane/
remorque ou pour recevoir un élém ent portatif monté sur le crochet
d'attelage.

180
2-5. Informations relatives à la conduite
MATRIX_D
Conduite avec une caravane/remorque (moteur 2,4 L 4 cylindres [2AZ-FE])
Votre véhicule est essentiellement conçu pour transporter des
passagers et des charges utiles. Tracter une caravane/remorque a
des conséquences négatives sur la tenue de route, les
performances, le freinage et la longévité du véhicule, ainsi que sur la
consommation de carburant. Pour votre sécurité et celle des autres
usagers de la route, il vous est in terdit de surcharger votre véhicule
ou votre caravane/remorque. Vous devez également vous assurer
que l'équipement de traction utilisé est adapté, qu'il a été
convenablement installé et mis en œuvre, et que vous appliquez les
pratiques qui s'imposent pour la conduite.
La stabilité et l'efficacité au freinage de l'ensemble véhicule-
remorque sont affectées par la stabilité de la caravane/remorque, les
performances et réglages de freinage, les freins de la caravane/
remorque, l'attelage et systèmes d' attelage (sur modèles équipés).
Pour tracter une caravane/remorque en toute sécurité, redoublez de
prudence et conduisez le véhicule en fonction des caractéristiques
de votre caravane/remorque et des conditions d’utilisation.
Les garanties de Toyota ne s'appliquent pas à des dommages ou à
des défaillances techniques provoquées par la traction d'une
caravane/remorque à des fins commerciales.
Prenez contact avec votre concessionnaire Toyota pour tout
complément d'information sur les attelages, etc.

181
2-5. Informations relatives à la conduite
2
Au volant
MATRIX_D

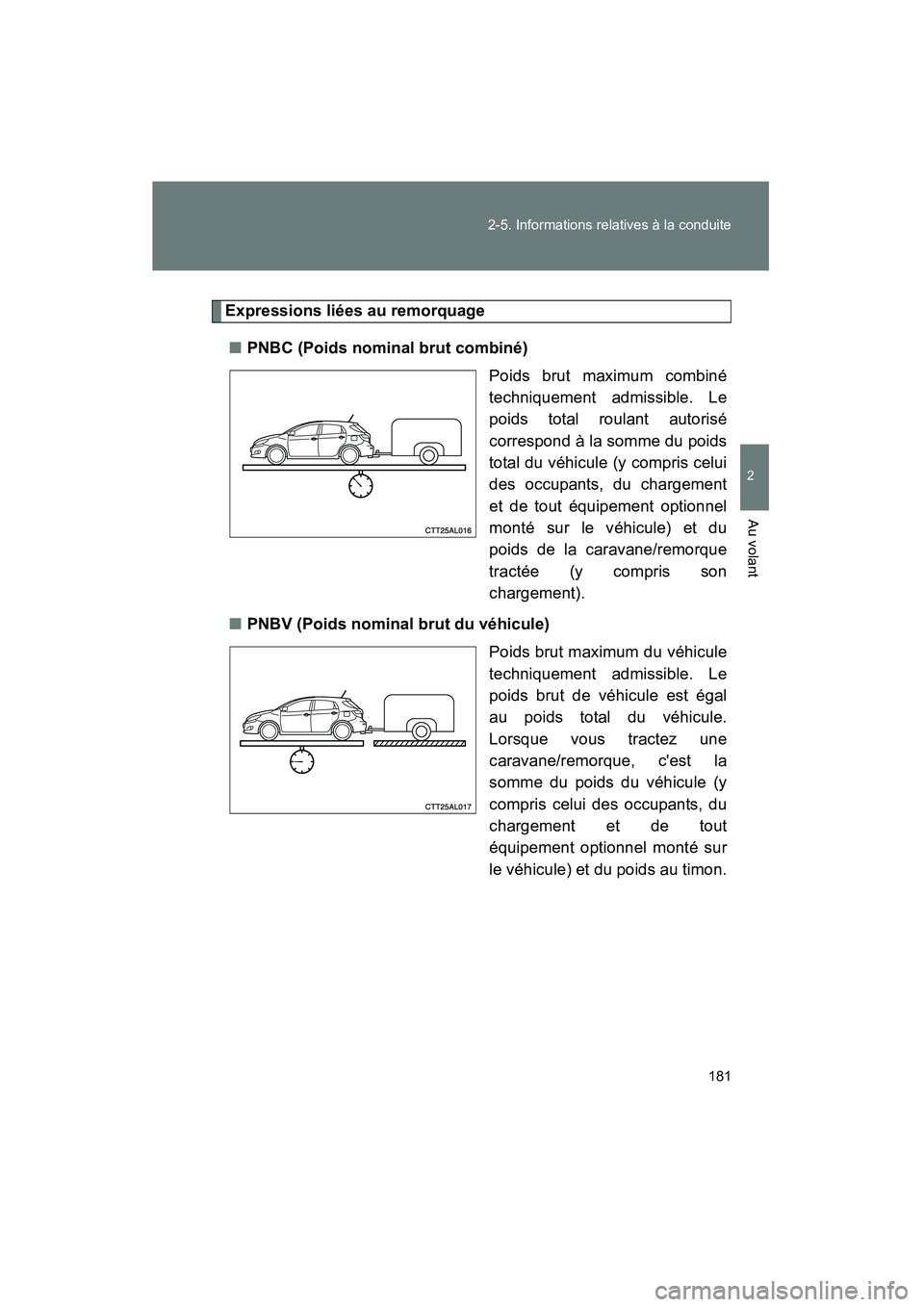

Expressions liées au remorquage
■ PNBC (Poids nominal brut combiné)
Poids brut maximum combiné
techniquement admissible. Le
poids total roulant autorisé
correspond à la somme du poids
total du véhicule (y compris celui
des occupants, du chargement
et de tout équipement optionnel
monté sur le véhicule) et du
poids de la caravane/remorque
tractée (y compris son
chargement).
■ PNBV (Poids nominal brut du véhicule)
Poids brut maximum du véhicule
techniquement admissible. Le
poids brut de véhicule est égal
au poids total du véhicule.
Lorsque vous tractez une
caravane/remorque, c'est la
somme du poids du véhicule (y
compris celui des occupants, du
chargement et de tout
équipement optionnel monté sur
le véhicule) et du poids au timon.

182 2-5. Informations relatives à la conduite
MATRIX_D■

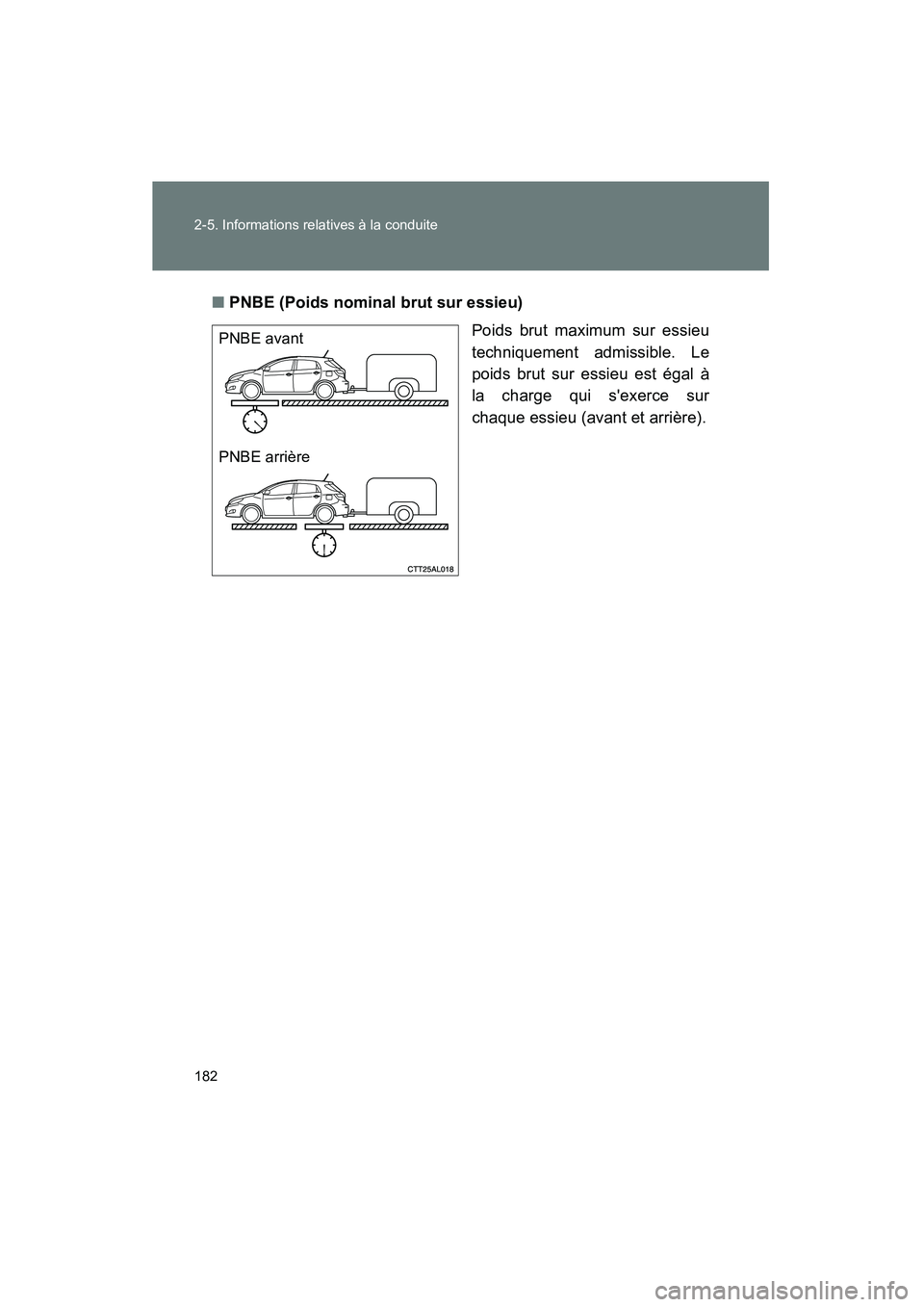

PNBE (Poids nominal brut sur essieu)
Poids brut maximum sur essieu
techniquement admissible. Le
poids brut sur essieu est égal à
la charge qui s'exerce sur
chaque essieu (avant et arrière).
PNBE avant
PNBE arrière

183
2-5. Informations relatives à la conduite
2
Au volant
MATRIX_D
■

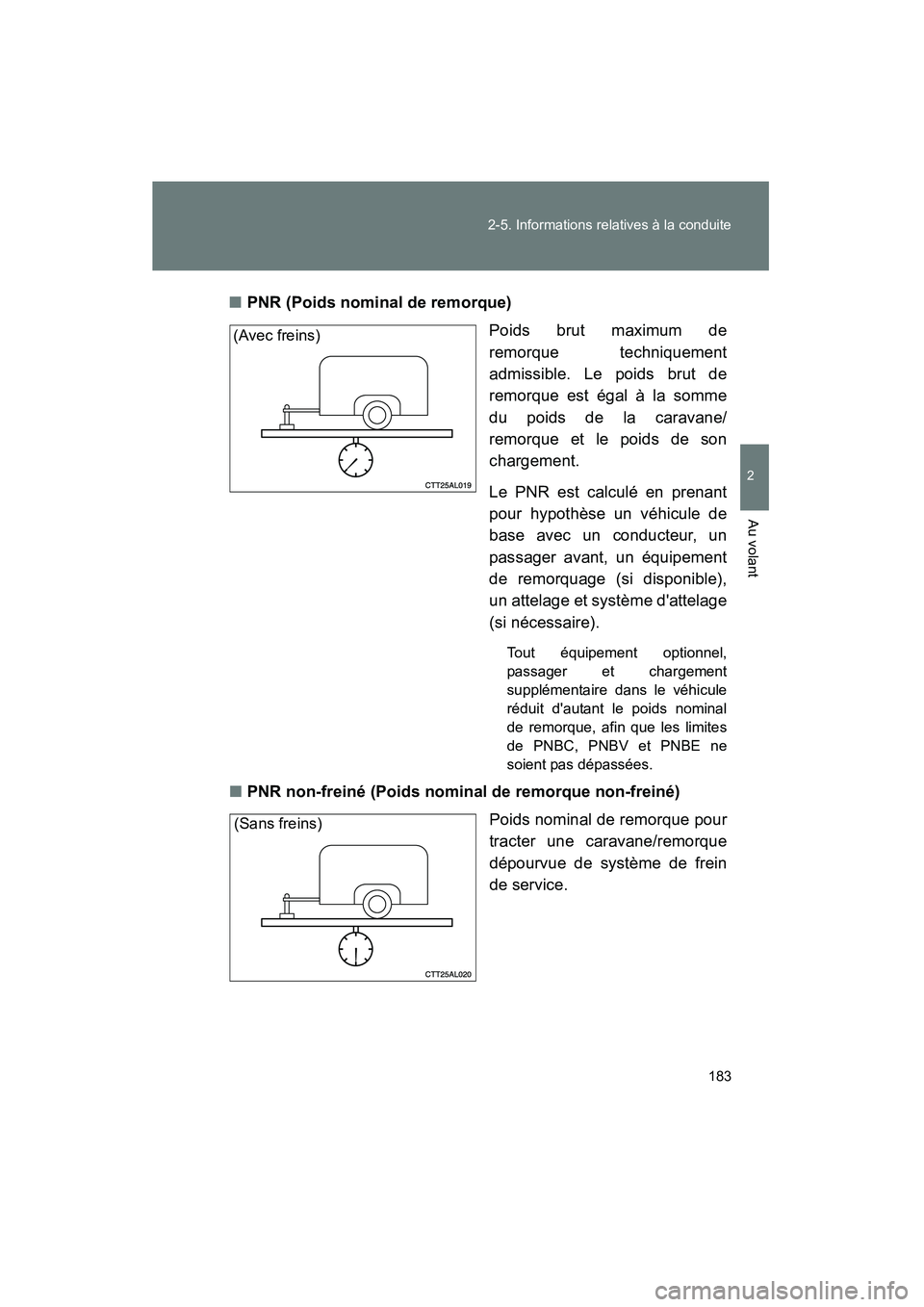

PNR (Poids nominal de remorque)
Poids brut maximum de
remorque techniquement
admissible. Le poids brut de
remorque est égal à la somme
du poids de la caravane/
remorque et le poids de son
chargement.
Le PNR est calculé en prenant
pour hypothèse un véhicule de
base avec un conducteur, un
passager avant, un équipement
de remorquage (si disponible),
un attelage et système d'attelage
(si nécessaire).
Tout équipement optionnel,
passager et chargement
supplémentaire dans le véhicule
réduit d'autant le poids nominal
de remorque, afin que les limites
de PNBC, PNBV et PNBE ne
soient pas dépassées.
■PNR non-freiné (Poids nominal de remorque non-freiné)
Poids nominal de remorque pour
tracter une caravane/remorque
dépourvue de système de frein
de service.
(Avec freins)
(Sans freins)

184 2-5. Informations relatives à la conduite
MATRIX_D■

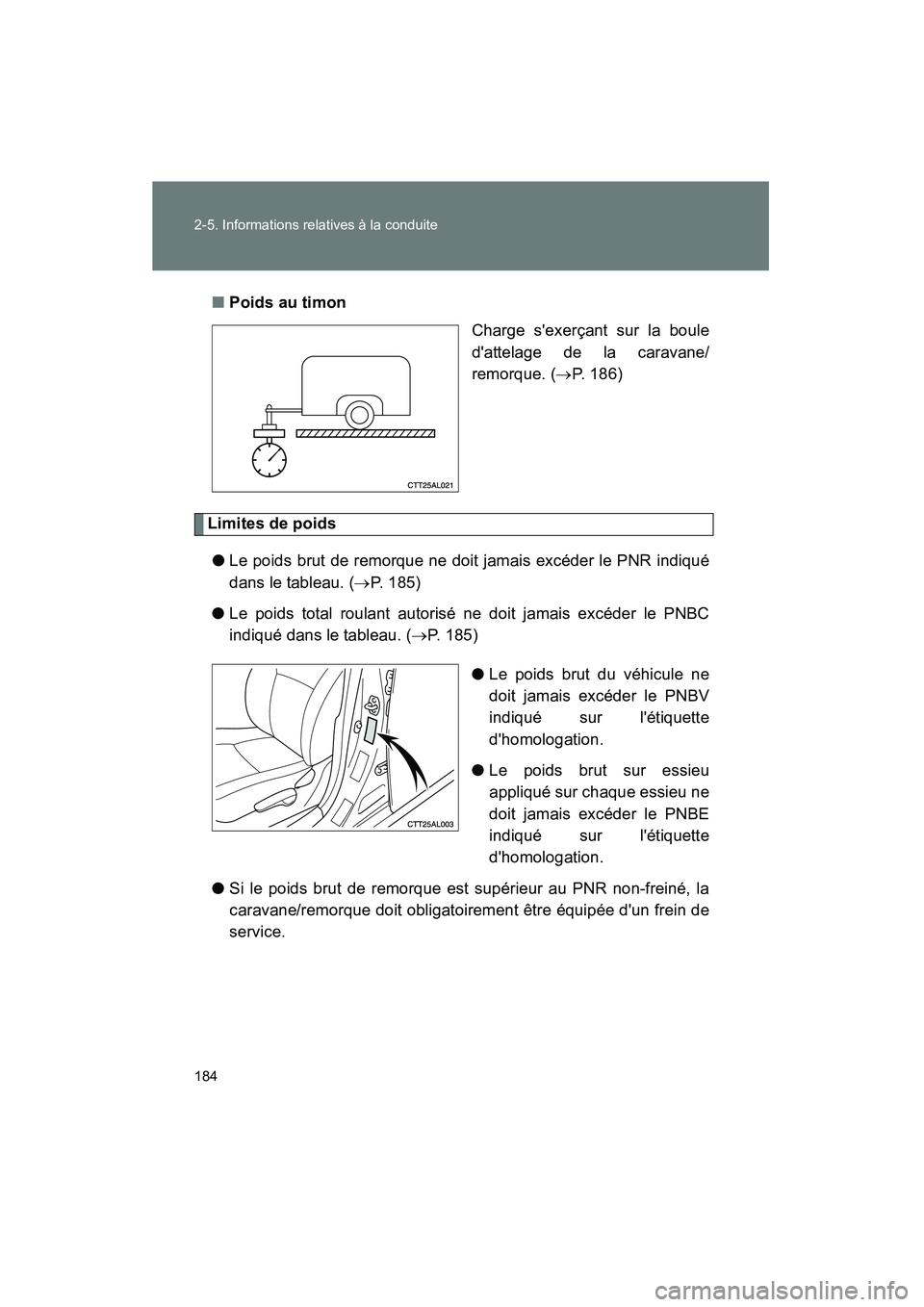

Poids au timon
Charge s'exerçant sur la boule
d'attelage de la caravane/
remorque. (→P. 186)
Limites de poids
● Le poids brut de remorque ne doit jamais excéder le PNR indiqué
dans le tableau. ( →P. 185)
● Le poids total roulant autorisé ne doit jamais excéder le PNBC
indiqué dans le tableau. ( →P. 185)
●Le poids brut du véhicule ne
doit jamais excéder le PNBV
indiqué sur l'étiquette
d'homologation.
● Le poids brut sur essieu
appliqué sur chaque essieu ne
doit jamais excéder le PNBE
indiqué sur l'étiquette
d'homologation.
● Si le poids brut de remorque est supérieur au PNR non-freiné, la
caravane/remorque doit obligatoirement être équipée d'un frein de
service.

185
2-5. Informations relatives à la conduite
2
Au volant
MATRIX_D

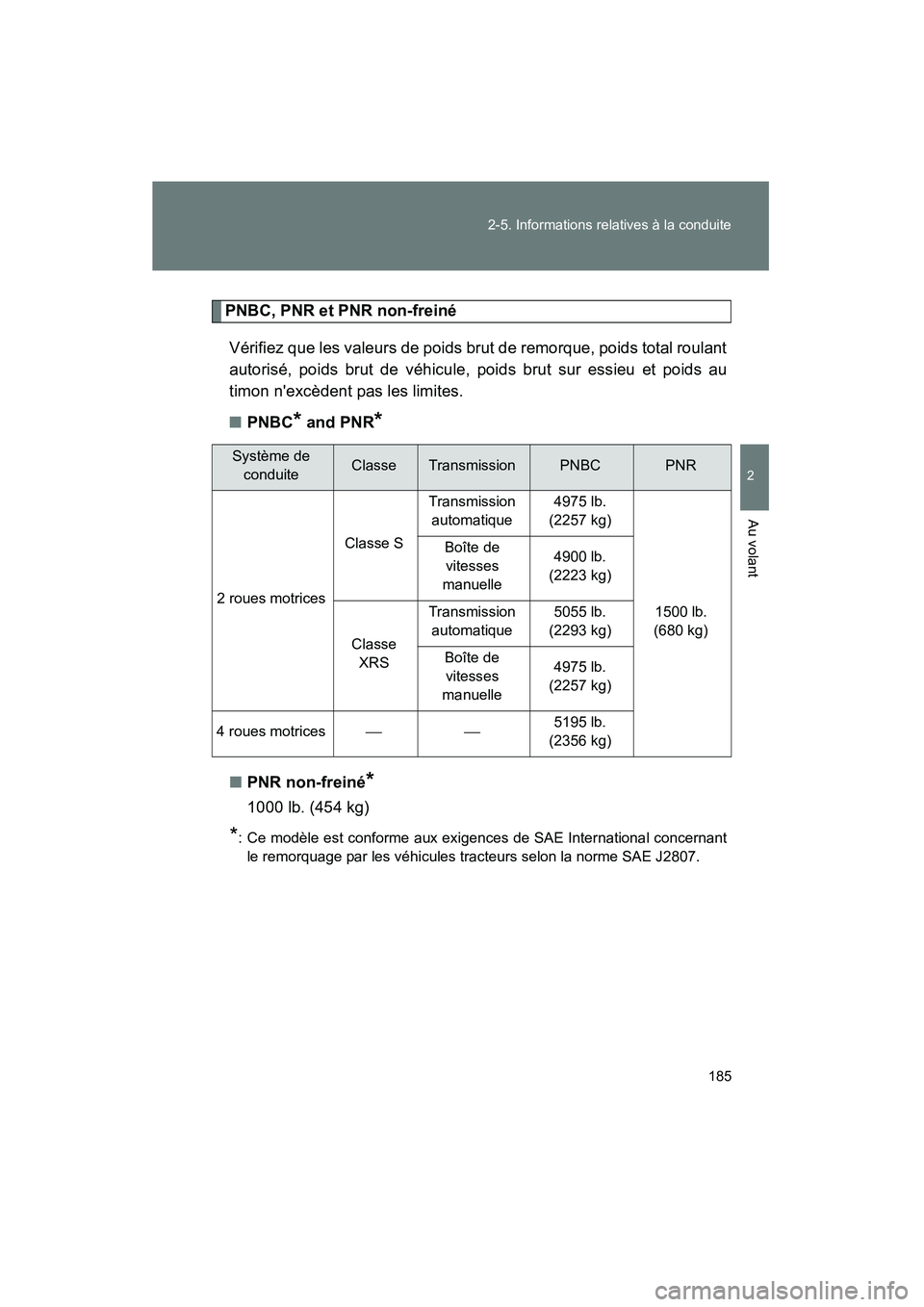

PNBC, PNR et PNR non-freiné
Vérifiez que les valeurs de poids brut de remorque, poids total roulant
autorisé, poids brut de véhicule, poids brut sur essieu et poids au
timon n'excèdent pas les limites.
■ PNBC
* and PNR*
■PNR non-freiné*
1000 lb. (454 kg)
*: Ce modèle est conforme aux exi gences de SAE International concernant
le remorquage par les véhicules tracteurs selon la norme SAE J2807.
Système de conduiteClasseTransmissionPNBCPNR
2 roues motrices Classe S
Transmission
automatique 4975 lb.
(2257 kg)
1500 lb.
(680 kg)
Boîte de
vitesses
manuelle 4900 lb.
(2223 kg)
Classe XRS Transmission
automatique 5055 lb.
(2293 kg)
Boîte de vitesses
manuelle 4975 lb.
(2257 kg)
4 roues motrices  5195 lb.
(2356 kg)

186 2-5. Informations relatives à la conduite
MATRIX_D

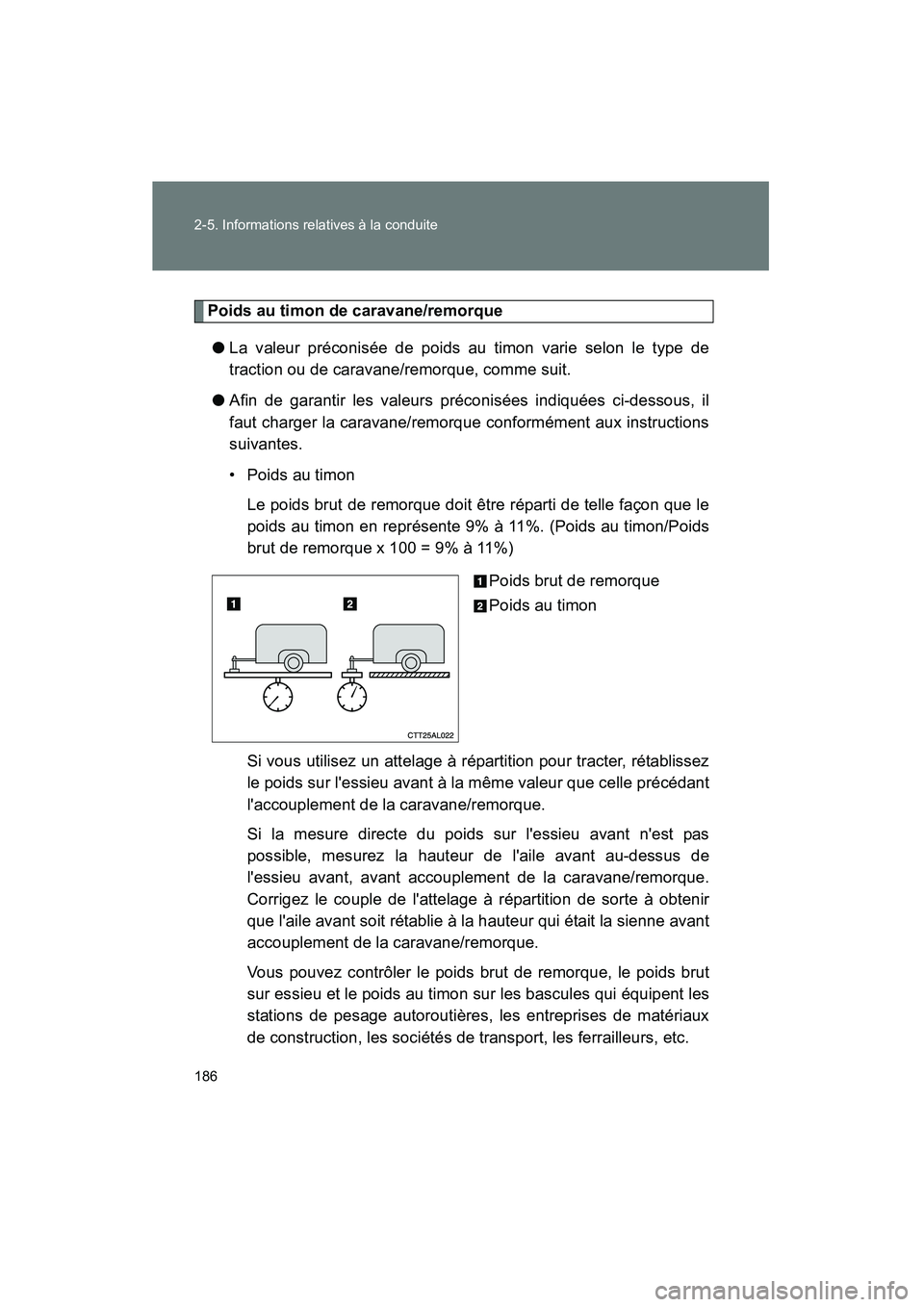

Poids au timon de caravane/remorque● La valeur préconisée de poids au timon varie selon le type de
traction ou de caravane/remorque, comme suit.
● Afin de garantir les valeurs préconisées indiquées ci-dessous, il
faut charger la caravane/remorque conformément aux instructions
suivantes.
• Poids au timon
Le poids brut de remorque doit être réparti de telle façon que le
poids au timon en représente 9% à 11%. (Poids au timon/Poids
brut de remorque x 100 = 9% à 11%)
Poids brut de remorque
Poids au timon
Si vous utilisez un attelage à répartition pour tracter, rétablissez
le poids sur l'essieu avant à la même valeur que celle précédant
l'accouplement de la caravane/remorque.
Si la mesure directe du poids sur l'essieu avant n'est pas
possible, mesurez la hauteur de l'aile avant au-dessus de
l'essieu avant, avant accouplement de la caravane/remorque.
Corrigez le couple de l'attelage à répartition de sorte à obtenir
que l'aile avant soit rétablie à la hauteur qui était la sienne avant
accouplement de la caravane/remorque.
Vous pouvez contrôler le poids brut de remorque, le poids brut
sur essieu et le poids au timon sur les bascules qui équipent les
stations de pesage autoroutières, les entreprises de matériaux
de construction, les sociétés de transport, les ferrailleurs, etc.

187
2-5. Informations relatives à la conduite
2
Au volant
MATRIX_D

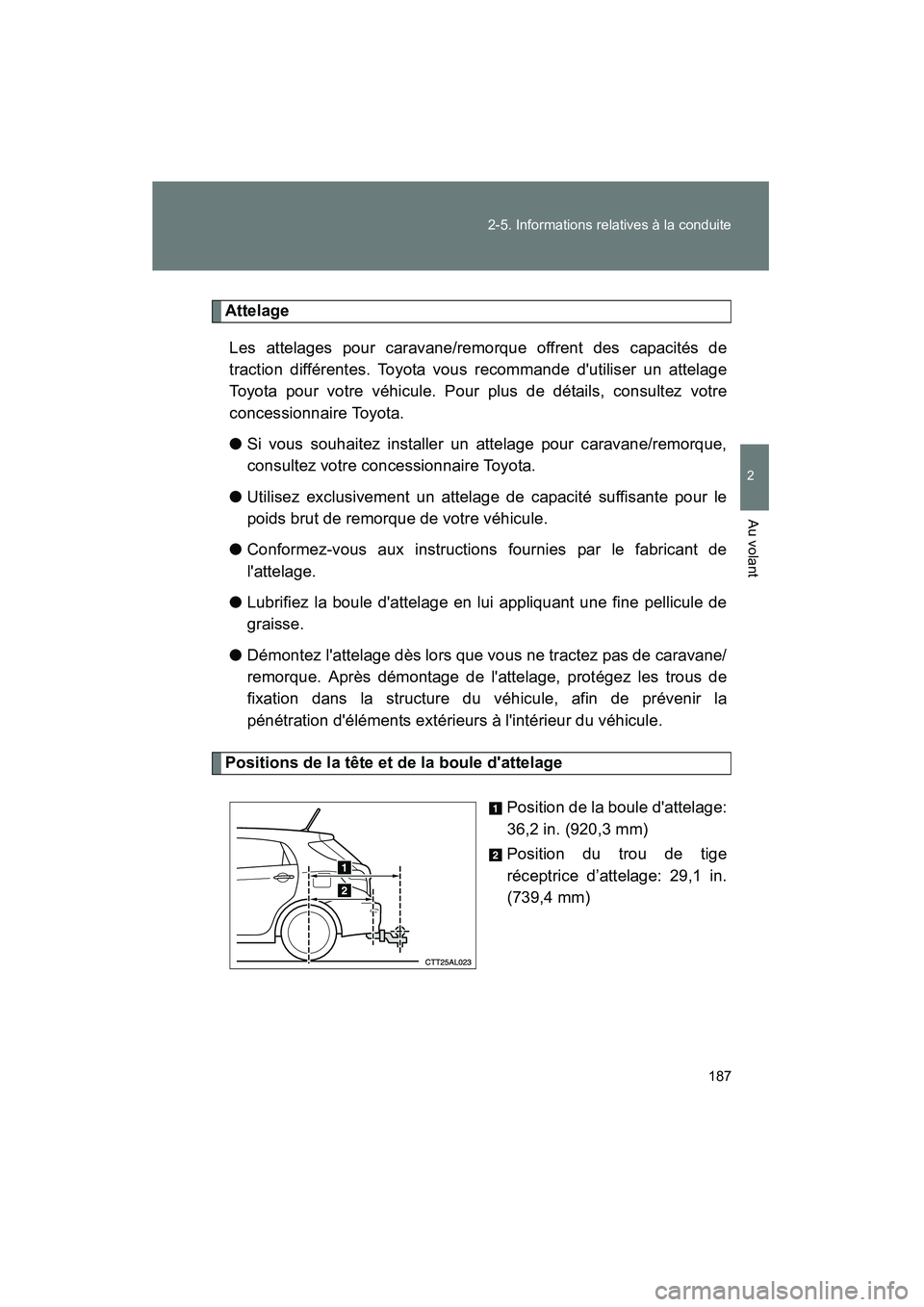

Attelage
Les attelages pour caravane/remorque offrent des capacités de
traction différentes. Toyota vous recommande d'utiliser un attelage
Toyota pour votre véhicule. Pour plus de détails, consultez votre
concessionnaire Toyota.
● Si vous souhaitez installer un attelage pour caravane/remorque,
consultez votre concessionnaire Toyota.
● Utilisez exclusivement un attelage de capacité suffisante pour le
poids brut de remorque de votre véhicule.
● Conformez-vous aux instructions fournies par le fabricant de
l'attelage.
● Lubrifiez la boule d'attelage en lui appliquant une fine pellicule de
graisse.
● Démontez l'attelage dès lors que vous ne tractez pas de caravane/
remorque. Après démontage de l'attelage, protégez les trous de
fixation dans la structure du véhicule, afin de prévenir la
pénétration d'éléments extérieurs à l'intérieur du véhicule.
Positions de la tête et de la boule d'attelage
Position de la boule d'attelage:
36,2 in. (920,3 mm)
Position du trou de tige
réceptrice d’attelage: 29,1 in.
(739,4 mm)

188 2-5. Informations relatives à la conduite
MATRIX_D

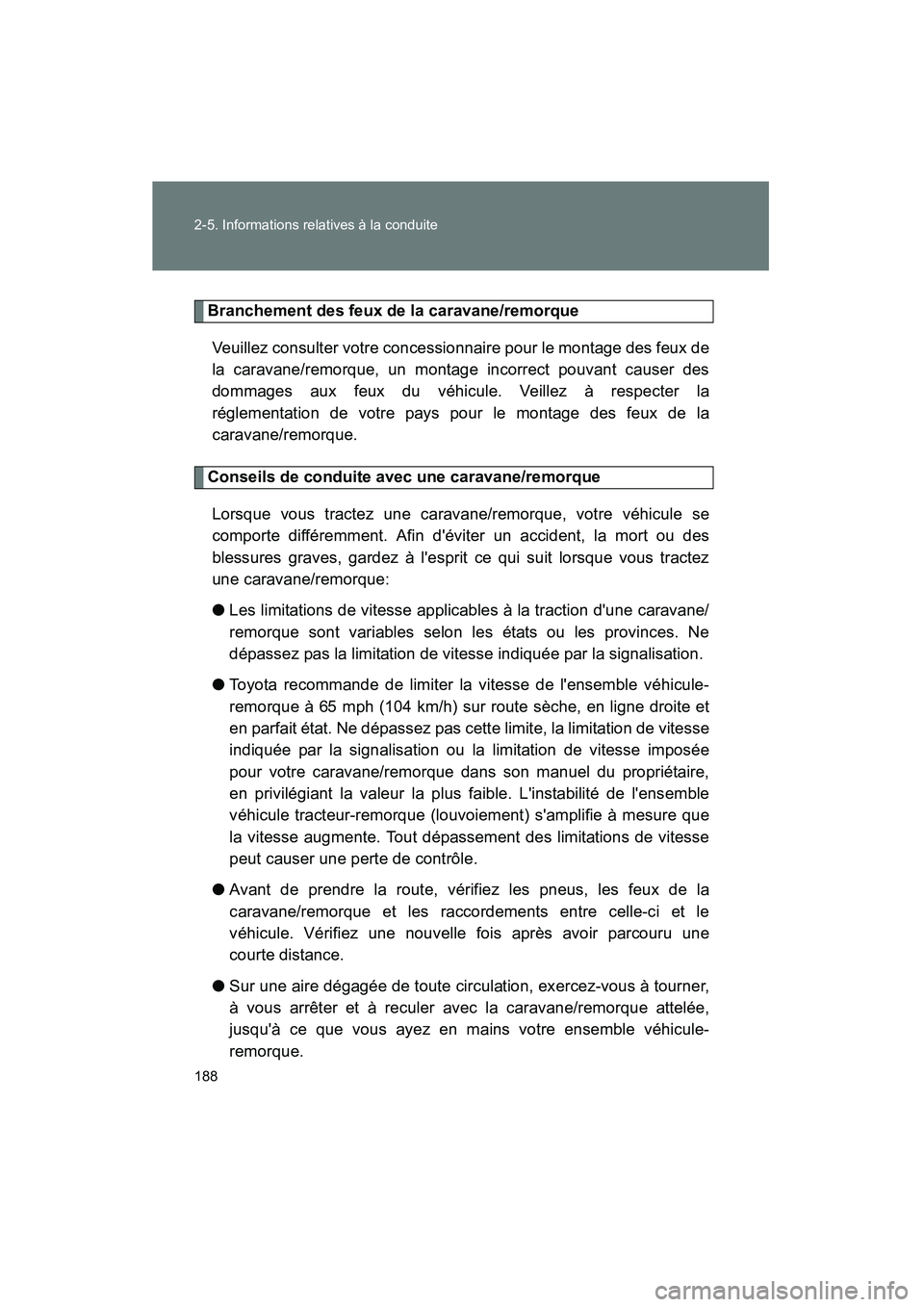

Branchement des feux de la caravane/remorqueVeuillez consulter votre concessionnaire pour le montage des feux de
la caravane/remorque, un montage incorrect pouvant causer des
dommages aux feux du véhicule. Veillez à respecter la
réglementation de votre pays pour le montage des feux de la
caravane/remorque.
Conseils de conduite avec une caravane/remorqueLorsque vous tractez une caravane/remorque, votre véhicule se
comporte différemment. Afin d'éviter un accident, la mort ou des
blessures graves, gardez à l'esprit ce qui suit lorsque vous tractez
une caravane/remorque:
● Les limitations de vitesse applicables à la traction d'une caravane/
remorque sont variables selon les états ou les provinces. Ne
dépassez pas la limitation de vitesse indiquée par la signalisation.
● Toyota recommande de limiter la vitesse de l'ensemble véhicule-
remorque à 65 mph (104 km/h) sur route sèche, en ligne droite et
en parfait état. Ne dépassez pas cette limite, la limitation de vitesse
indiquée par la signalisation ou la limitation de vitesse imposée
pour votre caravane/remorque dans son manuel du propriétaire,
en privilégiant la valeur la plus faible. L'instabilité de l'ensemble
véhicule tracteur-remorque (louvoiement) s'amplifie à mesure que
la vitesse augmente. Tout dépassement des limitations de vitesse
peut causer une perte de contrôle.
● Avant de prendre la route, vérifiez les pneus, les feux de la
caravane/remorque et les raccordements entre celle-ci et le
véhicule. Vérifiez une nouvelle fois après avoir parcouru une
courte distance.
● Sur une aire dégagée de toute circulation, exercez-vous à tourner,
à vous arrêter et à reculer avec la caravane/remorque attelée,
jusqu'à ce que vous ayez en mains votre ensemble véhicule-
remorque.
