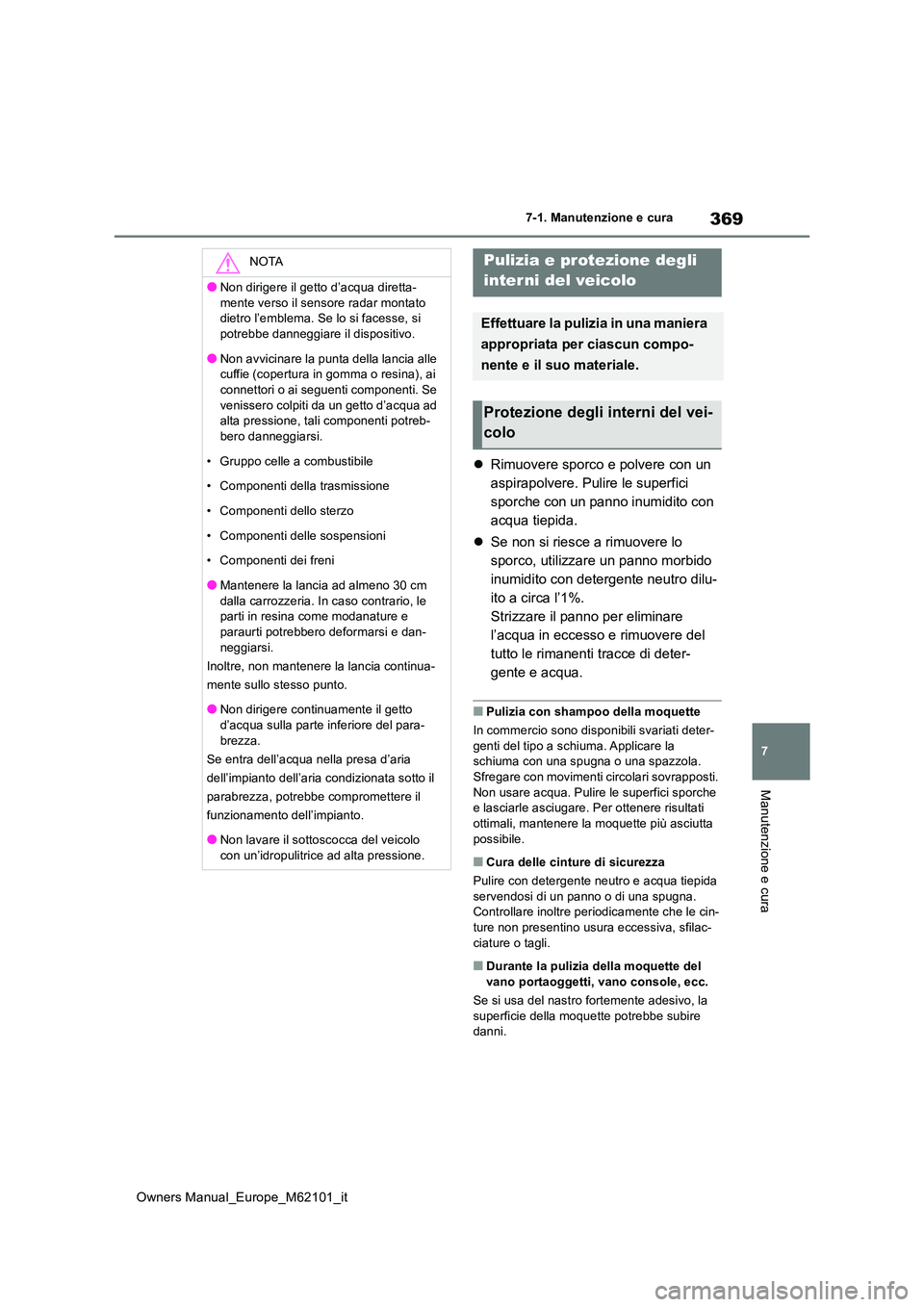

369
7
Owners Manual_Europe_M62101_it
7-1. Manutenzione e cura
Manutenzione e cura
Rimuovere sporco e polvere con un
aspirapolvere. Pulire le superfici
sporche con un panno inumidito con
acqua tiepida.
 Se non si riesce a rimuovere lo
sporco, utilizzare un panno morbido
inumidito con detergente neutro dilu-
ito a circa l’1%.
Strizzare il panno per eliminare
l’acqua in eccesso e rimuovere del
tutto le rimanenti tracce di deter-
gente e acqua.
■Pulizia con shampoo della moquette
In commercio sono disponibili svariati deter-
genti del tipo a schiuma. Applicare la schiuma con una spugna o una spazzola. Sfregare con movimenti circolari sovrapposti.
Non usare acqua. Pulire le superfici sporche e lasciarle asciugare. Per ottenere risultati ottimali, mantenere la moquette più asciutta
possibile.
■Cura delle cinture di sicurezza
Pulire con detergente neutro e acqua tiepida servendosi di un panno o di una spugna. Controllare inoltre periodicamente che le cin-
ture non presentino usura eccessiva, sfilac- ciature o tagli.
■Durante la pulizia della moquette del vano portaoggetti, vano console, ecc.
Se si usa del nastro fortemente adesivo, la
superficie della moquette potrebbe subire danni.
NOTA
●Non dirigere il getto d’acqua diretta-
mente verso il sensore radar montato dietro l’emblema. Se lo si facesse, si potrebbe danneggiare il dispositivo.
●Non avvicinare la punta della lancia alle cuffie (copertura in gomma o resina), ai connettori o ai seguenti componenti. Se
venissero colpiti da un getto d’acqua ad alta pressione, tali componenti potreb-bero danneggiarsi.
• Gruppo celle a combustibile
• Componenti della trasmissione
• Componenti dello sterzo
• Componenti delle sospensioni
• Componenti dei freni
●Mantenere la lancia ad almeno 30 cm
dalla carrozzeria. In caso contrario, le parti in resina come modanature e paraurti potrebbero deformarsi e dan-
neggiarsi.
Inoltre, non mantenere la lancia continua-
mente sullo stesso punto.
●Non dirigere continuamente il getto
d’acqua sulla parte inferiore del para- brezza.
Se entra dell’acqua nella presa d’aria
dell’impianto dell’aria condizionata sotto il
parabrezza, potrebbe compromettere il
funzionamento dell’impianto.
●Non lavare il sottoscocca del veicolo
con un’idropulitrice ad alta pressione.
Pulizia e protezione degli
interni del veicolo
Effettuare la pulizia in una maniera
appropriata per ciascun compo-
nente e il suo materiale.
Protezione degli interni del vei-
colo

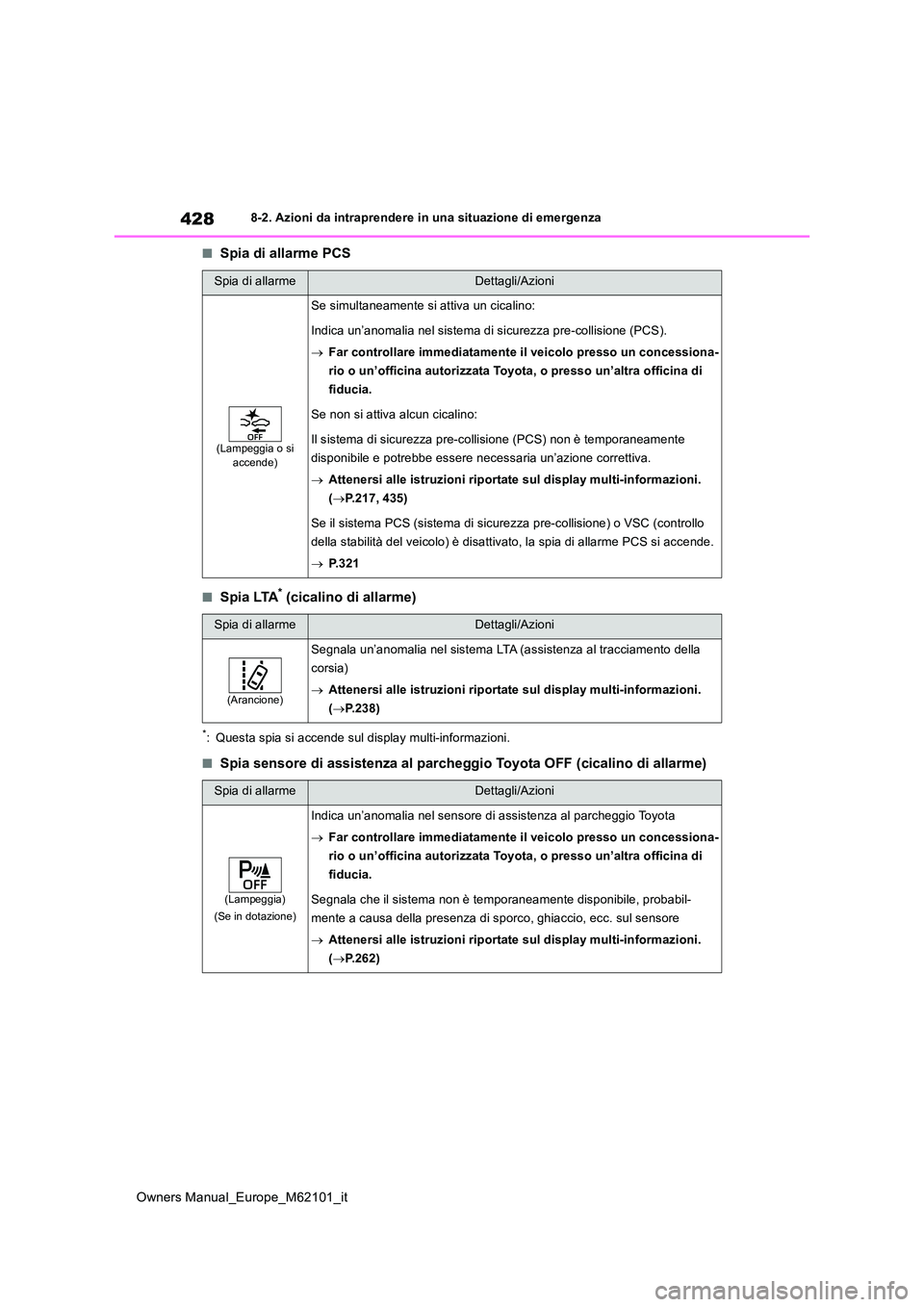

428
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
■Spia di allarme PCS
■Spia LTA* (cicalino di allarme)
*: Questa spia si accende sul display multi-informazioni.
■Spia sensore di assistenza al parcheggio Toyota OFF (cicalino di allarme)
Spia di allarmeDettagli/Azioni
(Lampeggia o si accende)
Se simultaneamente si attiva un cicalino:
Indica un’anomalia nel sistema di sicurezza pre-collisione (PCS ).
 Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso un’altra officin a di
fiducia.
Se non si attiva alcun cicalino:
Il sistema di sicurezza pre-collisione (PCS) non è temporaneame nte
disponibile e potrebbe essere nec essaria un’azione correttiva.
 Attenersi alle istruzioni riportate sul display multi-informazioni.
( P.217, 435)
Se il sistema PCS (sistema di sicurezza pre-collisione) o VSC ( controllo
della stabilità del veicolo) è disattivato, la spia di allarme P CS si accende.
 P. 3 2 1
Spia di allarmeDettagli/Azioni
(Arancione)
Segnala un’anomalia nel sistema LTA (assistenza al tracciamento della
corsia)
 Attenersi alle istruzioni riportate sul display multi-informazioni.
( P.238)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Indica un’anomalia nel sensore di assistenza al parcheggio Toyo ta
 Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso un’altra officin a di
fiducia.
Segnala che il sistema non è te mporaneamente disponibile, probabil-
mente a causa della presenza di sporco, ghiaccio, ecc. sul sens ore
 Attenersi alle istruzioni riportate sul display multi-informazioni.
( P.262)

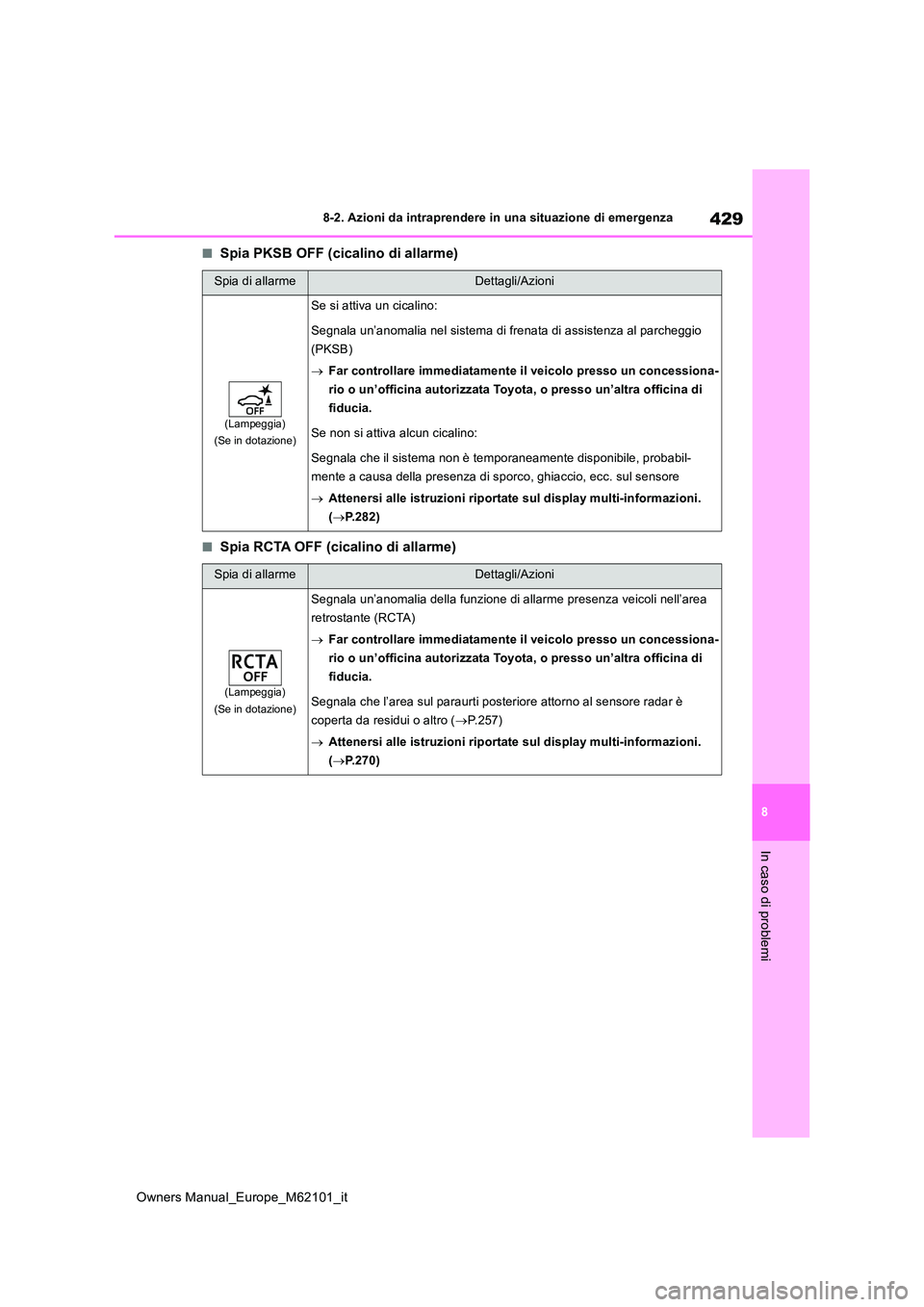

429
8
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spia PKSB OFF (cicalino di allarme)
■Spia RCTA OFF (cicalino di allarme)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Se si attiva un cicalino:
Segnala un’anomalia nel sistema di frenata di assistenza al par cheggio
(PKSB)
 Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso un’altra officin a di
fiducia.
Se non si attiva alcun cicalino:
Segnala che il sistema non è te mporaneamente disponibile, probabil-
mente a causa della presenza di sporco, ghiaccio, ecc. sul sens ore
 Attenersi alle istruzioni riportate sul display multi-informazioni.
( P.282)
Spia di allarmeDettagli/Azioni
(Lampeggia)
(Se in dotazione)
Segnala un’anomalia della funzione di allarme presenza veicoli nell’area
retrostante (RCTA)
 Far controllare immediatamente il veicolo presso un concessiona-
rio o un’officina autorizzata Toyota, o presso un’altra officin a di
fiducia.
Segnala che l’area sul paraurti pos teriore attorno al sensore radar è
coperta da residui o altro ( P.257)
 Attenersi alle istruzioni riportate sul display multi-informazioni.
( P.270)

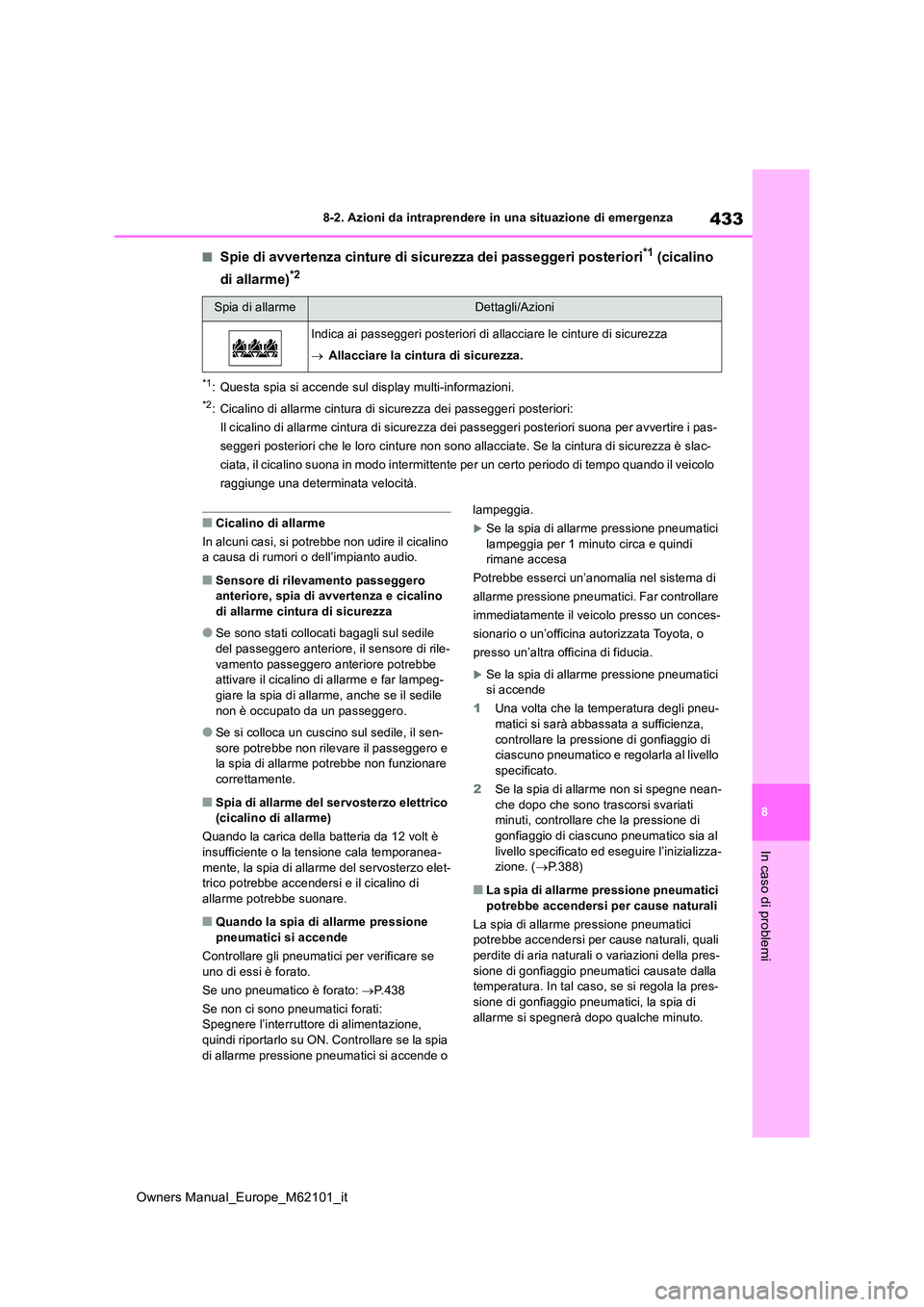

433
8
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
In caso di problemi
■Spie di avvertenza cinture di sicurezza dei passeggeri posteriori*1 (cicalino
di allarme)*2
*1: Questa spia si accende sul display multi-informazioni.
*2: Cicalino di allarme cintura di sicurezza dei passeggeri poster iori:
Il cicalino di allarme cintura di sicurezza dei passeggeri post eriori suona per avvertire i pas-
seggeri posteriori che le loro cinture non sono allacciate. Se la cintura di sicurezza è slac-
ciata, il cicalino suona in modo intermittente per un certo per iodo di tempo quando il veicolo
raggiunge una determinata velocità.
■Cicalino di allarme
In alcuni casi, si potrebbe non udire il cicalino a causa di rumori o dell’impianto audio.
■Sensore di rilevamento passeggero anteriore, spia di avvertenza e cicalino
di allarme cintura di sicurezza
●Se sono stati collocati bagagli sul sedile
del passeggero anteriore, il sensore di rile- vamento passeggero anteriore potrebbe attivare il cicalino di allarme e far lampeg-
giare la spia di allarme, anche se il sedile non è occupato da un passeggero.
●Se si colloca un cuscino sul sedile, il sen-sore potrebbe non rilevare il passeggero e la spia di allarme potrebbe non funzionare
correttamente.
■Spia di allarme del servosterzo elettrico (cicalino di allarme)
Quando la carica della batteria da 12 volt è insufficiente o la tensione cala temporanea-
mente, la spia di allarme del servosterzo elet- trico potrebbe accendersi e il cicalino di allarme potrebbe suonare.
■Quando la spia di allarme pressione
pneumatici si accende
Controllare gli pneumatici per verificare se uno di essi è forato.
Se uno pneumatico è forato: P.438
Se non ci sono pneumatici forati: Spegnere l’interruttore di alimentazione,
quindi riportarlo su ON. Controllare se la spia di allarme pressione pneumatici si accende o
lampeggia.
Se la spia di allarme pressione pneumatici lampeggia per 1 minuto circa e quindi rimane accesa
Potrebbe esserci un’anomalia nel sistema di
allarme pressione pneumatici. Far controllare
immediatamente il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o
presso un’altra officina di fiducia.
Se la spia di allarme pressione pneumatici si accende
1 Una volta che la temperatura degli pneu-
matici si sarà abbassata a sufficienza, controllare la pressione di gonfiaggio di ciascuno pneumatico e regolarla al livello
specificato.
2 Se la spia di allarme non si spegne nean- che dopo che sono trascorsi svariati minuti, controllare che la pressione di
gonfiaggio di ciascuno pneumatico sia al livello specificato ed eseguire l’inizializza-zione. ( P.388)
■La spia di allarme pressione pneumatici
potrebbe accendersi per cause naturali
La spia di allarme pressione pneumatici potrebbe accendersi per cause naturali, quali perdite di aria naturali o variazioni della pres-
sione di gonfiaggio pneumatici causate dalla temperatura. In tal caso, se si regola la pres-sione di gonfiaggio pneumatici, la spia di
allarme si spegnerà dopo qualche minuto.
Spia di allarmeDettagli/Azioni
Indica ai passeggeri posteriori di allacciare le cinture di sic urezza
 Allacciare la cintura di sicurezza.

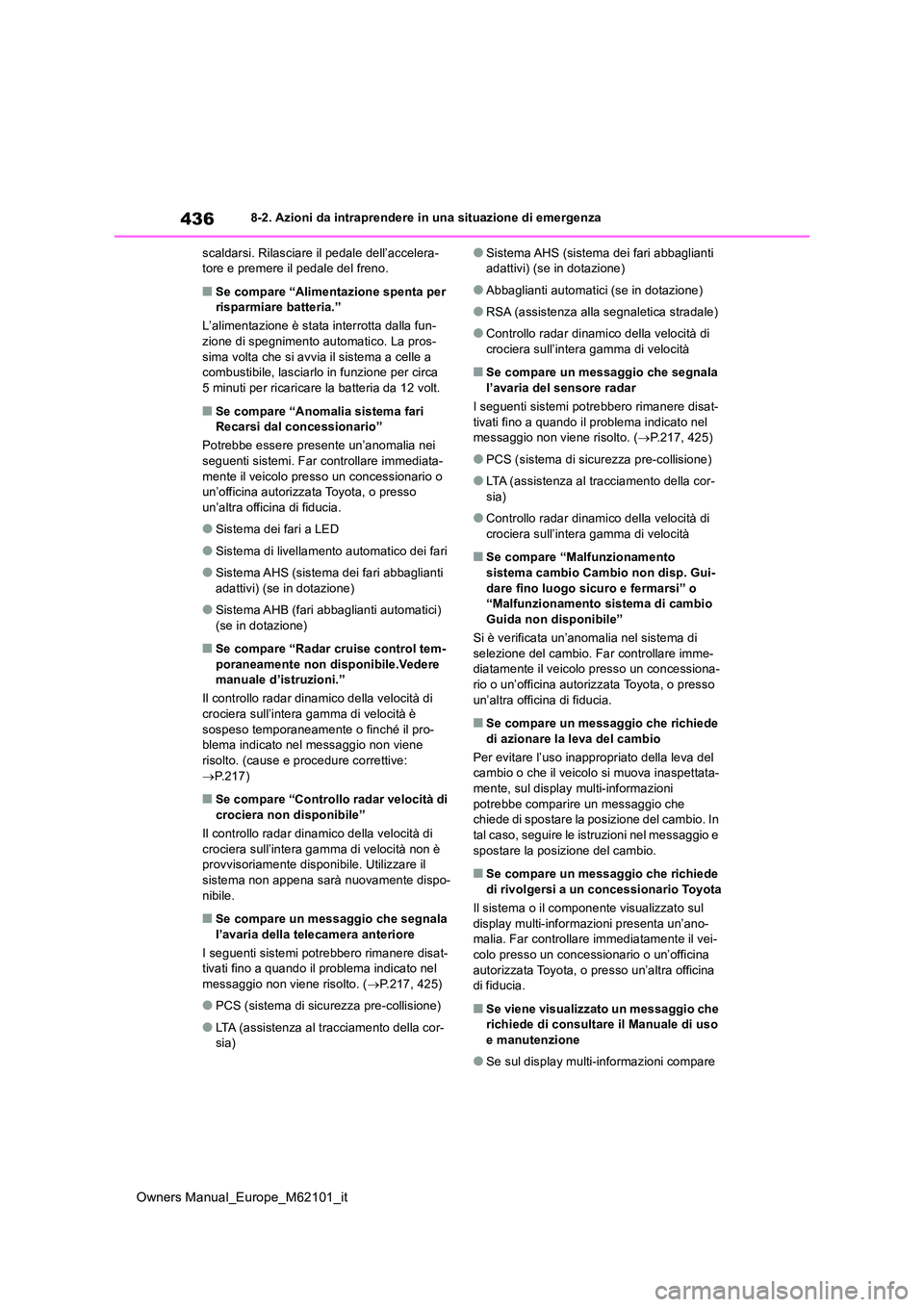

436
Owners Manual_Europe_M62101_it
8-2. Azioni da intraprendere in una situazione di emergenza
scaldarsi. Rilasciare il pedale dell’accelera- tore e premere il pedale del freno.
■Se compare “Alimentazione spenta per risparmiare batteria.”
L’alimentazione è stata interrotta dalla fun-
zione di spegnimento automatico. La pros- sima volta che si avvia il sistema a celle a combustibile, lasciarlo in funzione per circa
5 minuti per ricaricare la batteria da 12 volt.
■Se compare “Anomalia sistema fari Recarsi dal concessionario”
Potrebbe essere presente un’anomalia nei seguenti sistemi. Far controllare immediata-
mente il veicolo presso un concessionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
●Sistema dei fari a LED
●Sistema di livellamento automatico dei fari
●Sistema AHS (sistema dei fari abbaglianti
adattivi) (se in dotazione)
●Sistema AHB (fari abbaglianti automatici)
(se in dotazione)
■Se compare “Radar cruise control tem- poraneamente non disponibile.Vedere manuale d’istruzioni.”
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità è sospeso temporaneamente o finché il pro-blema indicato nel messaggio non viene
risolto. (cause e procedure correttive:  P.217)
■Se compare “Controllo radar velocità di crociera non disponibile”
Il controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità non è provvisoriamente disponibile. Utilizzare il sistema non appena sarà nuovamente dispo-
nibile.
■Se compare un messaggio che segnala l’avaria della telecamera anteriore
I seguenti sistemi potrebbero rimanere disat- tivati fino a quando il problema indicato nel
messaggio non viene risolto. ( P.217, 425)
●PCS (sistema di sicurezza pre-collisione)
●LTA (assistenza al tracciamento della cor- sia)
●Sistema AHS (sistema dei fari abbaglianti adattivi) (se in dotazione)
●Abbaglianti automatici (se in dotazione)
●RSA (assistenza alla segnaletica stradale)
●Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
■Se compare un messaggio che segnala
l’avaria del sensore radar
I seguenti sistemi potrebbero rimanere disat- tivati fino a quando il problema indicato nel messaggio non viene risolto. ( P.217, 425)
●PCS (sistema di sicurezza pre-collisione)
●LTA (assistenza al tracciamento della cor- sia)
●Controllo radar dinamico della velocità di crociera sull’intera gamma di velocità
■Se compare “Malfunzionamento sistema cambio Cambio non disp. Gui-
dare fino luogo sicuro e fermarsi” o “Malfunzionamento sistema di cambio Guida non disponibile”
Si è verificata un’anomalia nel sistema di
selezione del cambio. Far controllare imme- diatamente il veicolo presso un concessiona-rio o un’officina autorizzata Toyota, o presso
un’altra officina di fiducia.
■Se compare un messaggio che richiede di azionare la leva del cambio
Per evitare l’uso inappropriato della leva del cambio o che il veicolo si muova inaspettata-
mente, sul display multi-informazioni potrebbe comparire un messaggio che chiede di spostare la posizione del cambio. In
tal caso, seguire le istruzioni nel messaggio e spostare la posizione del cambio.
■Se compare un messaggio che richiede di rivolgersi a un concessionario Toyota
Il sistema o il componente visualizzato sul
display multi-informazioni presenta un’ano- malia. Far controllare immediatamente il vei-colo presso un concessionario o un’officina
autorizzata Toyota, o presso un’altra officina di fiducia.
■Se viene visualizzato un messaggio che richiede di consultare il Manuale di uso
e manutenzione
●Se sul display multi-informazioni compare

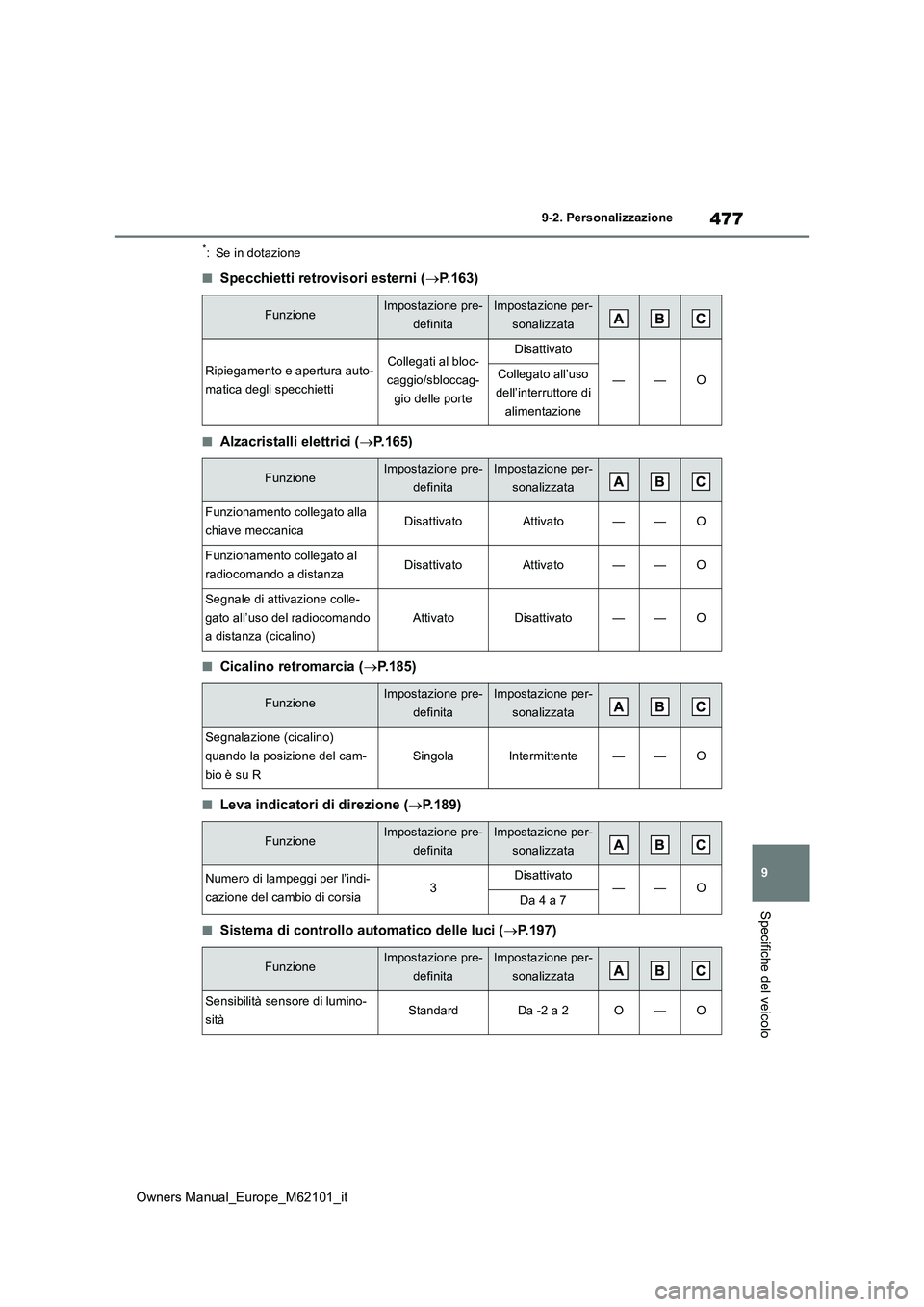

477
9
Owners Manual_Europe_M62101_it
9-2. Personalizzazione
Specifiche del veicolo
*: Se in dotazione
■Specchietti retrovisori esterni (P.163)
■Alzacristalli elettrici (P.165)
■Cicalino retromarcia (P.185)
■Leva indicatori di direzione (P.189)
■Sistema di controllo automatico delle luci (P.197)
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Ripiegamento e apertura auto-
matica degli specchietti
Collegati al bloc-
caggio/sbloccag-
gio delle porte
Disattivato
——OCollegato all’uso
dell’interruttore di
alimentazione
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Funzionamento collegato alla
chiave meccanicaDisattivatoAttivato——O
Funzionamento collegato al
radiocomando a distanzaDisattivatoAttivato——O
Segnale di attivazione colle-
gato all’uso del radiocomando
a distanza (cicalino)
AttivatoDisattivato——O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Segnalazione (cicalino)
quando la posizione del cam-
bio è su R
SingolaIntermittente——O
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Numero di lampeggi per l’indi-
cazione del cambio di corsia3Disattivato——ODa 4 a 7
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sensibilità sensore di lumino-
sitàStandardDa -2 a 2O—O

480
Owners Manual_Europe_M62101_it

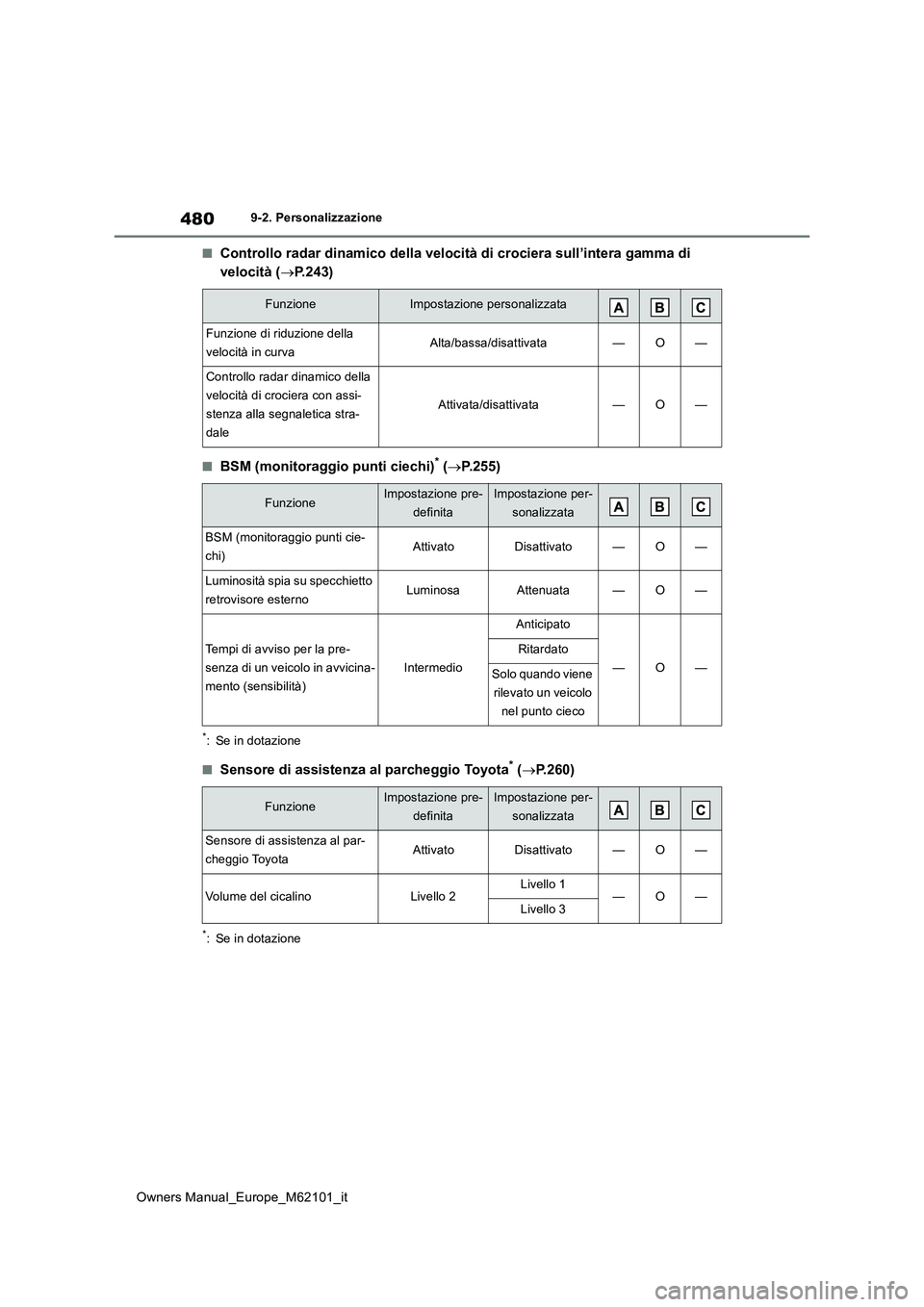

9-2. Personalizzazione
■Controllo radar dinamico della velocità di crociera sull’intera gamma di
velocità ( P.243)
■BSM (monitoraggio punti ciechi)* (P.255)
*: Se in dotazione
■Sensore di assistenza al parcheggio Toyota* (P.260)
*: Se in dotazione
FunzioneImpostazione personalizzata
Funzione di riduzione della
velocità in curvaAlta/bassa/disattivata—O—
Controllo radar dinamico della
velocità di crociera con assi-
stenza alla segnaletica stra-
dale
Attivata/disattivata—O—
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
BSM (monitoraggio punti cie-
chi)AttivatoDisattivato—O—
Luminosità spia su specchietto
retrovisore esternoLuminosaAttenuata—O—
Tempi di avviso per la pre-
senza di un veicolo in avvicina-
mento (sensibilità)
Intermedio
Anticipato
—O—
Ritardato
Solo quando viene
rilevato un veicolo
nel punto cieco
FunzioneImpostazione pre-
definita
Impostazione per-
sonalizzata
Sensore di assistenza al par-
cheggio ToyotaAttivatoDisattivato—O—
Volume del cicalinoLivello 2Livello 1—O—Livello 3

489
Owners Manual_Europe_M62101_it

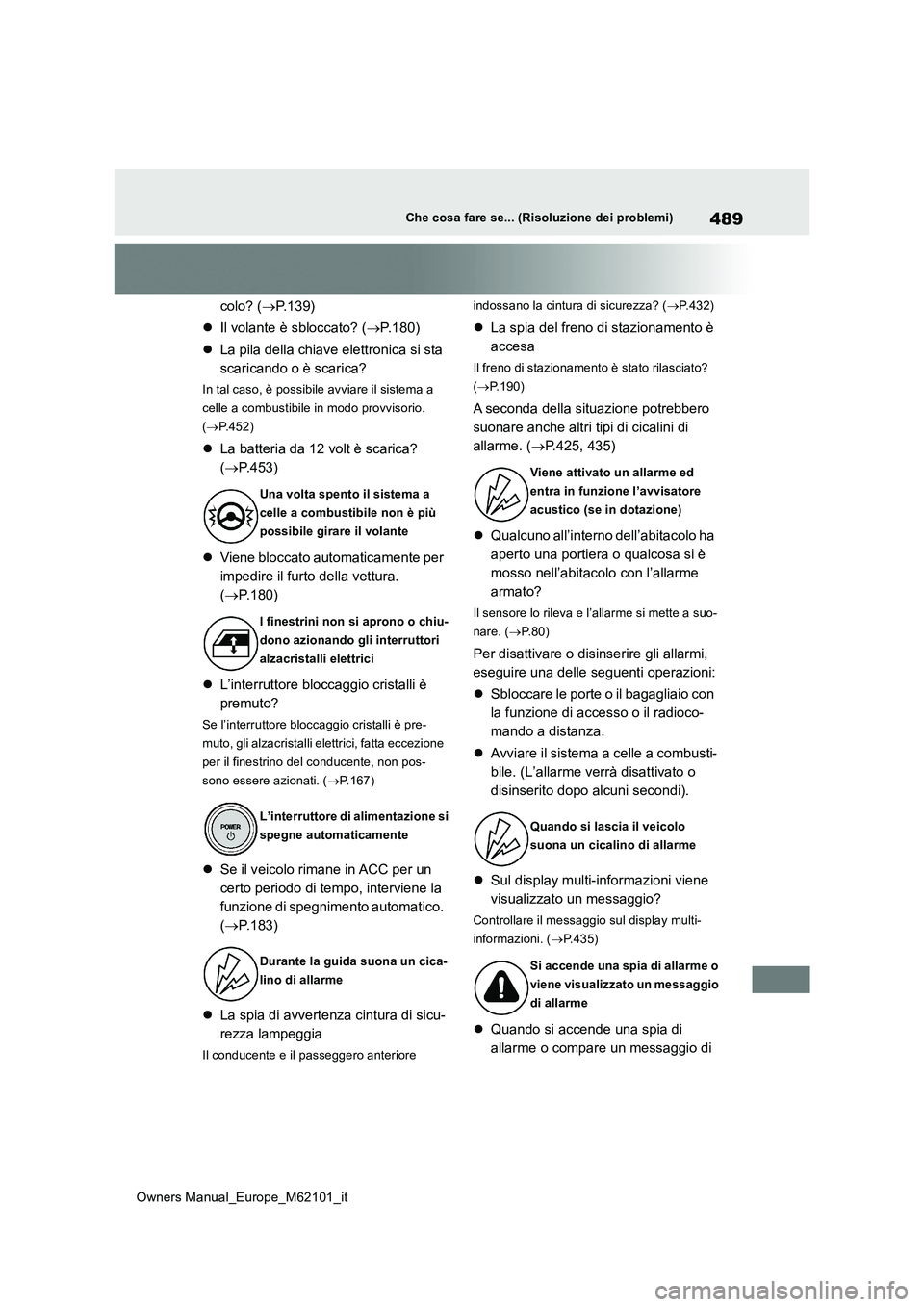

Che cosa fare se... (Risoluzione dei problemi)
colo? (P.139)
 Il volante è sbloccato? (P.180)
 La pila della chiave elettronica si sta
scaricando o è scarica?
In tal caso, è possibile avviare il sistema a
celle a combustibile in modo provvisorio.
( P.452)
La batteria da 12 volt è scarica?
( P.453)
 Viene bloccato automaticamente per
impedire il furto della vettura.
( P.180)
 L’interruttore bloccaggio cristalli è
premuto?
Se l’interruttore bloccaggio cristalli è pre-
muto, gli alzacristalli elettrici, fatta eccezione
per il finestrino del conducente, non pos-
sono essere azionati. ( P.167)
Se il veicolo rimane in ACC per un
certo periodo di tempo, interviene la
funzione di spegnimento automatico.
( P.183)
 La spia di avvertenza cintura di sicu-
rezza lampeggia
Il conducente e il passeggero anteriore
indossano la cintura di sicurezza? ( P.432)
La spia del freno di stazionamento è
accesa
Il freno di stazionamento è stato rilasciato?
( P.190)
A seconda della situazione potrebbero
suonare anche altri tipi di cicalini di
allarme. ( P.425, 435)
 Qualcuno all’interno dell’abitacolo ha
aperto una portiera o qualcosa si è
mosso nell’abitacolo con l’allarme
armato?
Il sensore lo rileva e l’allarme si mette a suo-
nare. ( P.80)
Per disattivare o disinserire gli allarmi,
eseguire una delle seguenti operazioni:
 Sbloccare le porte o il bagagliaio con
la funzione di accesso o il radioco-
mando a distanza.
 Avviare il sistema a celle a combusti-
bile. (L’allarme verrà disattivato o
disinserito dopo alcuni secondi).
 Sul display multi-informazioni viene
visualizzato un messaggio?
Controllare il messaggio sul display multi-
informazioni. ( P.435)
Quando si accende una spia di
allarme o compare un messaggio di
Una volta spento il sistema a
celle a combustibile non è più
possibile girare il volante
I finestrini non si aprono o chiu-
dono azionando gli interruttori
alzacristalli elettrici
L’interruttore di alimentazione si
spegne automaticamente
Durante la guida suona un cica-
lino di allarme
Viene attivato un allarme ed
entra in funzione l’avvisatore
acustico (se in dotazione)
Quando si lascia il veicolo
suona un cicalino di allarme
Si accende una spia di allarme o
viene visualizzato un messaggio
di allarme

493
Owners Manual_Europe_M62101_it

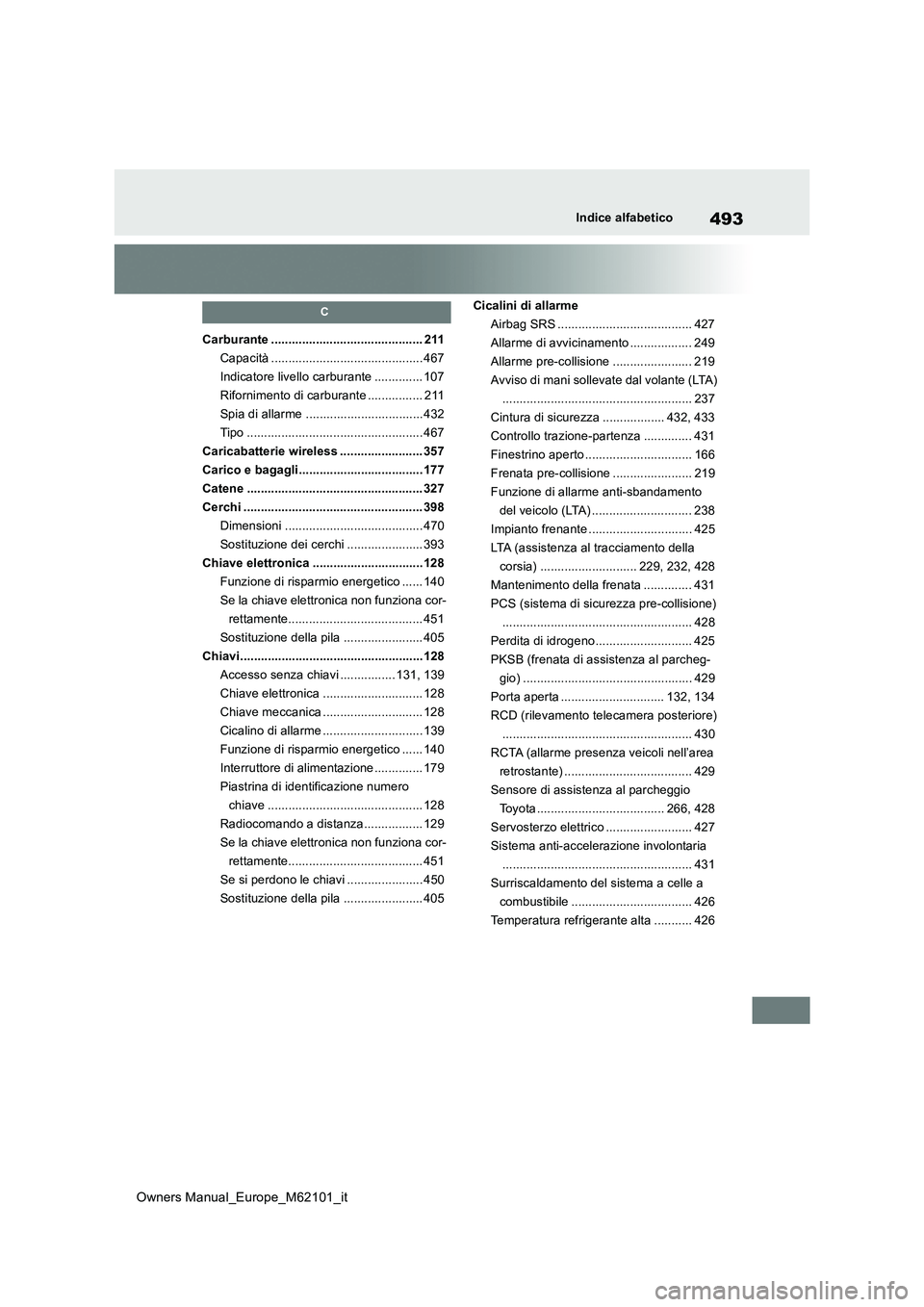

Indice alfabetico
C
Carburante ............................................ 211
Capacità ............................................ 467
Indicatore livello carburante .............. 107
Rifornimento di carburante ................ 211
Spia di allarme ..................................432
Tipo ................................................... 467
Caricabatterie wireless ........................ 357
Carico e bagagli....................................177
Catene ................................................... 327
Cerchi .................................................... 398
Dimensioni ........................................ 470
Sostituzione dei cerchi ...................... 393
Chiave elettronica ................................128
Funzione di risparmio energetico ...... 140
Se la chiave elettronica non funziona cor-
rettamente....................................... 451
Sostituzione della pila ....................... 405
Chiavi.....................................................128
Accesso senza chiavi ................ 131, 139
Chiave elettronica ............................. 128
Chiave meccanica ............................. 128
Cicalino di allarme ............................. 139
Funzione di risparmio energetico ...... 140
Interruttore di alimentazione .............. 179
Piastrina di identificazione numero
chiave ............................................. 128
Radiocomando a distanza................. 129
Se la chiave elettronica non funziona cor-
rettamente....................................... 451
Se si perdono le chiavi ...................... 450
Sostituzione della pila ....................... 405
Cicalini di allarme
Airbag SRS ....................................... 427
Allarme di avvicinamento .................. 249
Allarme pre-collisione ....................... 219
Avviso di mani sollevate dal volante (LTA)
....................................................... 237
Cintura di sicurezza .................. 432, 433
Controllo trazione-partenza .............. 431
Finestrino aperto ............................... 166
Frenata pre-collisione ....................... 219
Funzione di allarme anti-sbandamento
del veicolo (LTA) ............................. 238
Impianto frenante .............................. 425
LTA (assistenza al tracciamento della
corsia) ............................ 229, 232, 428
Mantenimento della frenata .............. 431
PCS (sistema di sicurezza pre-collisione)
....................................................... 428
Perdita di idrogeno............................ 425
PKSB (frenata di assistenza al parcheg-
gio) ................................................. 429
Porta aperta .............................. 132, 134
RCD (rilevamento telecamera posteriore)
....................................................... 430
RCTA (allarme presenza veicoli nell’area
retrostante) ..................................... 429
Sensore di assistenza al parcheggio
Toyota ..................................... 266, 428
Servosterzo elettrico ......................... 427
Sistema anti-accelerazione involontaria
....................................................... 431
Surriscaldamento del sistema a celle a
combustibile ................................... 426
Temperatura refrigerante alta ........... 426

495
Owners Manual_Europe_M62101_it

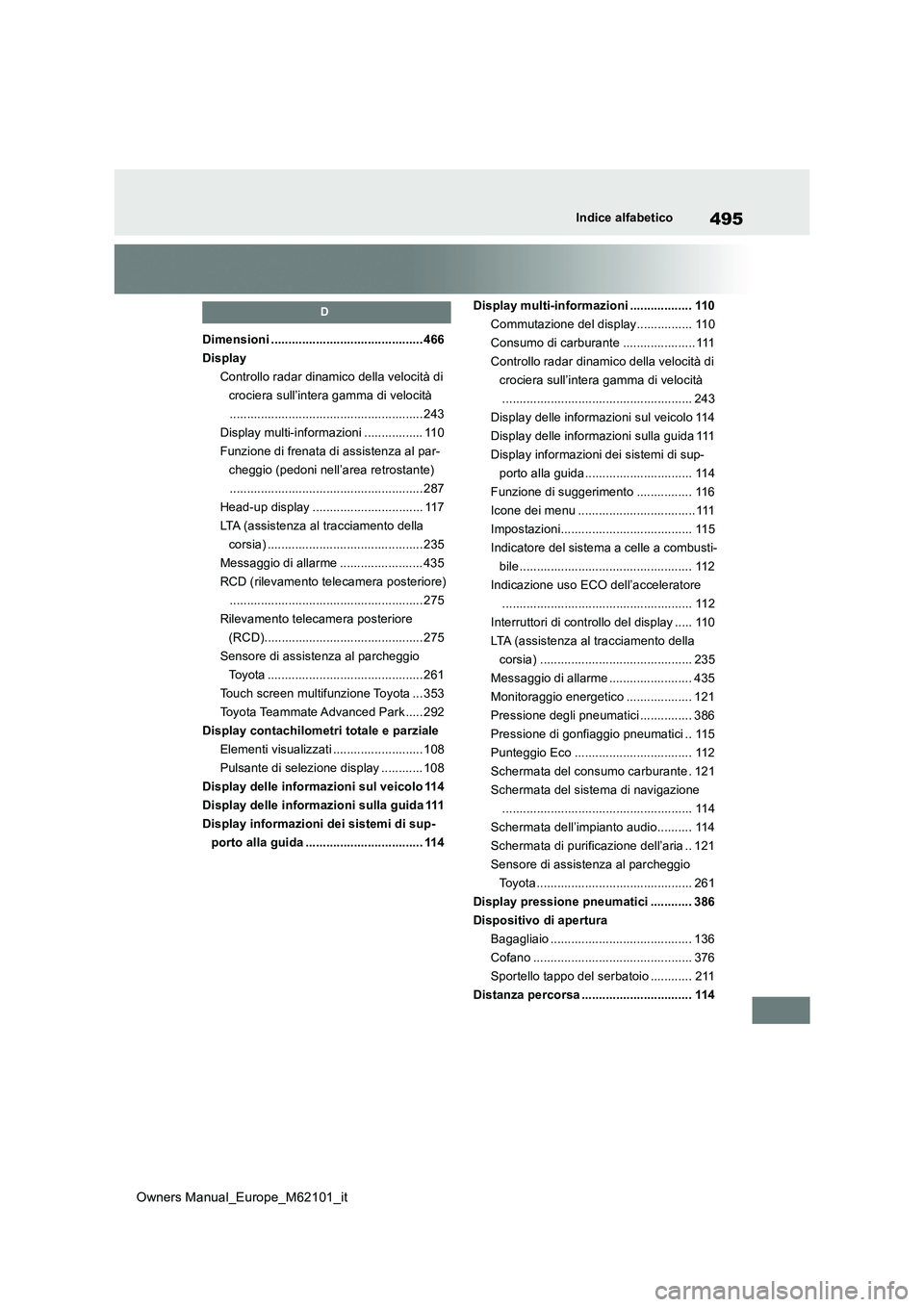

Indice alfabetico
D
Dimensioni ............................................ 466
Display
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
........................................................ 243
Display multi-informazioni ................. 110
Funzione di frenata di assistenza al par-
cheggio (pedoni nell’area retrostante)
........................................................ 287
Head-up display ................................ 117
LTA (assistenza al tracciamento della
corsia) ............................................. 235
Messaggio di allarme ........................ 435
RCD (rilevamento telecamera posteriore)
........................................................ 275
Rilevamento telecamera posteriore
(RCD).............................................. 275
Sensore di assistenza al parcheggio
Toyota ............................................. 261
Touch screen multifunzione Toyota ... 353
Toyota Teammate Advanced Park ..... 292
Display contachilometri totale e parziale
Elementi visualizzati .......................... 108
Pulsante di selezione display ............ 108
Display delle informazioni sul veicolo 114
Display delle informazioni sulla guida 111
Display informazioni dei sistemi di sup-
porto alla guida .................................. 114
Display multi-informazioni .................. 110
Commutazione del display ................ 110
Consumo di carburante ..................... 111
Controllo radar dinamico della velocità di
crociera sull’intera gamma di velocità
....................................................... 243
Display delle informazioni sul veicolo 114
Display delle informazioni sulla guida 111
Display informazioni dei sistemi di sup-
porto alla guida ............................... 114
Funzione di suggerimento ................ 116
Icone dei menu .................................. 111
Impostazioni...................................... 115
Indicatore del sistema a celle a combusti-
bile .................................................. 112
Indicazione uso ECO dell’acceleratore
....................................................... 112
Interruttori di controllo del display ..... 110
LTA (assistenza al tracciamento della
corsia) ............................................ 235
Messaggio di allarme ........................ 435
Monitoraggio energetico ................... 121
Pressione degli pneumatici ............... 386
Pressione di gonfiaggio pneumatici .. 115
Punteggio Eco .................................. 112
Schermata del consumo carburante . 121
Schermata del sistema di navigazione
....................................................... 114
Schermata dell’impianto audio.......... 114
Schermata di purificazione dell’aria .. 121
Sensore di assistenza al parcheggio
Toyota ............................................. 261
Display pressione pneumatici ............ 386
Dispositivo di apertura
Bagagliaio ......................................... 136
Cofano .............................................. 376
Sportello tappo del serbatoio ............ 211
Distanza percorsa ................................ 114
