displej TOYOTA MIRAI 2022 Návod na použití (in Czech)

1
6 5
4
3
2
8
7
9
Owners Manual_Europe_M62060_cz
Obrazový rejstříkVyhledání podle obrázku
Bezpečnost
a zabezpečeníPečlivě si přečtěte
(Hlavní témata: Dětská sedačka, zabezpečovací systém)
Systém
palivových článků<0039004f0044005600570051005200560057004c000300590052005d004c0047004f004400030056000300530044004f004c00590052005900ea0050004c000300fe004f00690051004e005c000f000300530052004e005c0051005c000300440057004700
11[
(Hlavní témata: Systém palivových článků)
Informace
o stavu vozidla
a indikátoryVýklad informací týkajících se jízdy
(Hlavní témata: Přístroje, multiinformační displej)
Před jízdouOtevírání a zavírání dveří a oken, seřízení před jízdou
(Hlavní témata: Klíče, dveře, sedadla, elektricky ovládaná okna)
Jízda<00320059004f00690047006900510074000300440003004c00510049005200550050004400460048000f0003004e00570048005500700003004d0056005200580003005300520057011c004800450051007000030053005500520003004d0074005d004700
58[
(Hlavní témata: Startování systému palivových článků, tankování)
Vybavení
interiéruPoužívání vybavení interiéru
(Hlavní témata: Klimatizace, úložné prostory)
Údržba a péčePéče o vaše vozidlo a postupy při údržbě
(Hlavní témata: Interiér a exteriér, žárovky)
Když nastanou
potížeCo dělat v případě poruchy a nouze
(Hlavní témata: Vybití akumulátoru, defekt pneumatiky)
Technické údaje
vozidlaTechnické údaje vozidla, přizpůsobitelné funkce
(Hlavní témata: Palivo, olej, tlak huštění pneumatik)
RejstříkVyhledání podle příznaku
Vyhledání podle abecedy

2
Owners Manual_Europe_M62060_cz
OBSAH
Pro vaši informaci ............................6
Jak číst tuto příručku .......................9
Jak vyhledávat...............................10
Obrazový rejstřík ...........................12
1-1. Pro bezpečné používání
Před jízdou............................30
Pro bezpečnou jízdu .............31
Bezpečnostní pásy ...............33
SRS airbagy..........................37
Vyskakovací kapota ..............45
1-2. Bezpečnost dětí
Systém manuálního zapnutí/
vypnutí airbagů ...................48
Jízda s dětmi.........................49
Dětské zádržné systémy.......50
1-3. Asistence v případě nouze
eCall......................................68
1-4. Zabezpečovací systém
Systém imobilizéru................78
Systém dvojitého zamykání ..79
Alarm ....................................80
Nálepky proti krádeži ............84
2-1. Vozidlo s palivovými články
Vlastnosti vozidla s palivovými
články .................................86
Pokyny pro vozidlo s palivovými
články .................................90
Pokyny pro vozidlo s palivovými
články ...............................1003-1. Přístrojová deska
Výstražné kontrolky
a indikátory .......................104
Přístroje a ukazatelé ...........108
Multiinformační displej ........111
Projekční displej..................118
Obrazovka monitoru energie/
spotřeby/obrazovka čištění
vzduchu ............................122
4-1. Informace o klíčích
Klíče ....................................128
4-2. Otevírání, zavírání a zamykání
dveří a kufru
Dveře ..................................130
Kufr .....................................135
Systém Smart Entry & Start .139
4-3. Seřízení sedadel
Přední sedadla....................144
Paměť jízdní polohy ............145
Opěrky hlavy .......................148
4-4. Seřízení volantu a zrcátek
Volant ..................................150
Vnitřní zpětné zrcátko .........152
Digitální zpětné zrcátko ......153
Vnější zpětná zrcátka .........163
4-5. Otevírání, zavírání oken
Elektricky ovládaná okna ....165
1Bezpečnost a zabezpečení
2Systém palivových článků
3Informace o stavu vozidla
a indikátory
4Před jízdou

14
Owners Manual_Europe_M62060_cz
Obrazový rejstřík
■Přístrojový panel (vozidla s levostranným řízením)
Páčka směrových světel .............................................................. S.188
Spínač světlometů .............................................. .......................... S.195
Světlomety/přední obrysová světla/koncová světla/
osvětlení registračn í značky/světla pro denní svícení..................... S.195
AHS (Adaptivní systém dálkových světel)*1.................................... S.197
AHB (Automatická dálková světla)*1............................................... S.201
Zadní mlhové světlo ............................................ ............................ S.204
Multiinformační displej ........................................ ..........................S.111
Zobrazení ...................................................... ................................... S.111
Monitor energie ................................................ ............................... S.123
Když se zobrazí výstražné hláš ení ................................................. S.436
Přístroje ...................................................... ................................... S.108
Údaje přístrojů/seřízení osvět lení přístrojového panelu .......... S.108, 110
Výstražné kontrolky/indikáto ry ........................................................ S.104
Když se rozsvítí výstražná kont rolka............................................... S.426

16
Owners Manual_Europe_M62060_cz
Obrazový rejstřík
■Spínače (vozidla s levostranným řízením)
Spínač H2O .................................................................................... S.194
Spínač "ODO/TRIP" .............................................. ........................ S.109
Spínače ovládání osvětlení přístrojového panelu ................ ..... S.110
Spínač HUD (Proje kční displej)*1................................................. S.118
Spínač adaptivního systému dálkových světel*1....................... S.197
Spínač automatických dálkových světel*1.................................. S.201
Spínač vypnutí VSC ............................................. ......................... S.319
Spínač kamery*1, 2
Spínač reži mu SNOW*1................................................................. S.317
Spínač odmrazovače st ěračů čelního skla*1.............................. S.338
Spínač otvírače kufru ....... ............................................................ S.137
Spínač otvírače dvířek palivové nádrže ...................................... S.211

22
Owners Manual_Europe_M62060_cz
Obrazový rejstřík
Přístroje ...................................................... ................................... S.108
Údaje přístrojů/seřízení osvět lení přístrojového panelu .......... S.108, 110
Výstražné kontrolky/indikáto ry ........................................................ S.104
Když se rozsvítí výstražná kont rolka............................................... S.426
Multiinformační displej ........................................ ..........................S.111
Zobrazení ...................................................... ................................... S.111
Monitor energie ................................................ ............................... S.123
Když se zobrazí výstražné hláš ení ................................................. S.436
Spínač stěračů a ostřikovačů čel ního skla................................. S.205
Použití ........................................................ ..................................... S.205
Doplnění kapaliny ostřikovačů .................................. ...................... S.384
Výstražná hlášení .............................................. ............................. S.436
Uvolňovací páčka zámku kapoty .................................. ............... S.378
Spínač ovládání naklápěcíh o a vysouvacího volantu*2/
uvolňovací páčka zámku nakláp ěcího a vysouvacího volantu*2.. S.150
Seřízení....................................................... .................................... S.150
Paměť jízdní polohy ............................................ ............................ S.145
Spínač POWER................................................... ........................... S.177
Startování systému palivových člá nků/přepínání režimů ................ S.177
Nouzové vypnutí syst ému palivových článků.................................. S.418
Když systém palivových článků ne lze nastartovat .......................... S.451
Výstražná hlášení .............................................. ............................. S.436
Řadicí páka .................................................... ................................ S.183
Změna zařazené polohy .......................................... ....................... S.184
Pokyny pro tažení .............................................. ............................. S.420
Hlavní spínač otvírače kufru ................................... ..................... S.138
*1: Viz "Příručka pro uživatele navigačního systému".
*2: Je-li ve výbavě

23
Owners Manual_Europe_M62060_cz
Obrazový rejstřík
■Spínače (vozidla s pravostranným řízením)
Spínač polohy P ............................................................................ S.184
Spínač parkovací brzdy ......................................... ....................... S.189
Zabrzdění/uvolnění parkovací brzdy ............................. .................. S.189
Pokyny pro zimní sezónu ........................................ ........................ S.326
Výstražný bzučák/hlášení ....................................... ................ S.191, 436
Spínač přidržení brzdy ......................................... ........................ S.191
Hlavní spínač Advanced Park*1................................................... S.288
Spínač volby jízdního režimu................................... .................... S.316
Spínač H2O .............................................................. ...................... S.194
Spínač HUD (Proje kční displej)*1................................................. S.118
Spínače ovládání osvětlení přístrojového panelu ................ ..... S.110
Spínač "ODO/TRIP" .............................................. ........................ S.109
Spínač odmrazovače st ěračů čelního skla*1.............................. S.338

82
Owners Manual_Europe_M62060_cz
1-4. Zabezpečovací systém
■Detekce senzoru vniknutí
a senzoru náklonu
 Senzor vniknutí detekuje naruši-
tele nebo pohyb ve vozidle.
 Senzor náklonu detekuje změny
naklonění vozidla, např., pokud je
vozidlo odtahováno.
Tento systém je ur čen k tomu, aby
odstrašil zloděje a zabránil krádeži,
ale nezaručuje absolutní bezpeč-
nost proti veškerým vniknutím.
■Nastavení senzoru vniknutí
a senzoru náklonu
Senzor vniknutí a senzor náklonu
bude automaticky nastaven, když je
nastaven alarm. ( S.80)
■Zrušení senzoru vniknutí
a senzoru náklonu
Když ponecháváte domácí zvířata
nebo jiné pohybující se předměty
uvnitř vozidla, zrušte senzor vniknutí
a senzor náklonu před nastavením
alarmu, protože ty reagují na pohyb
uvnitř vozidla.
1 Vypněte spínač POWER.
2 Stiskněte spínač zrušení senzoru
vniknutí a senzoru náklonu.
Opětovným stisknut ím spínače se čin-
nost senzoru vniknutí a senzoru náklonu
obnoví.
Při každém zrušení/n astavení senzoru
vniknutí a senzoru náklonu se na multi-
informačním displeji zobrazí hlášení.
■Zrušení a automatické obnovení funkce senzoru vniknutí a senzoru
náklonu
●Alarm bude stále nastaven, i když
jsou senzor vniknutí a senzor náklonu
zrušeny.
●Poté, co byl senzor vniknutí a senzor
náklonu zrušen, st isknutím spínače POWER nebo odemknutím dveří po-
mocí funkce nastupování nebo bez-
drátovým dálkovým ovládáním se senzor vniknutí a senzor náklonu opět
obnoví.
●Činnost senzoru vni knutí a senzoru
náklonu bude autom aticky obnovena,
když bude systém alarmu deaktivován.
Detekce senzoru vniknutí
a senzoru náklonu (je-li ve
výbavě)

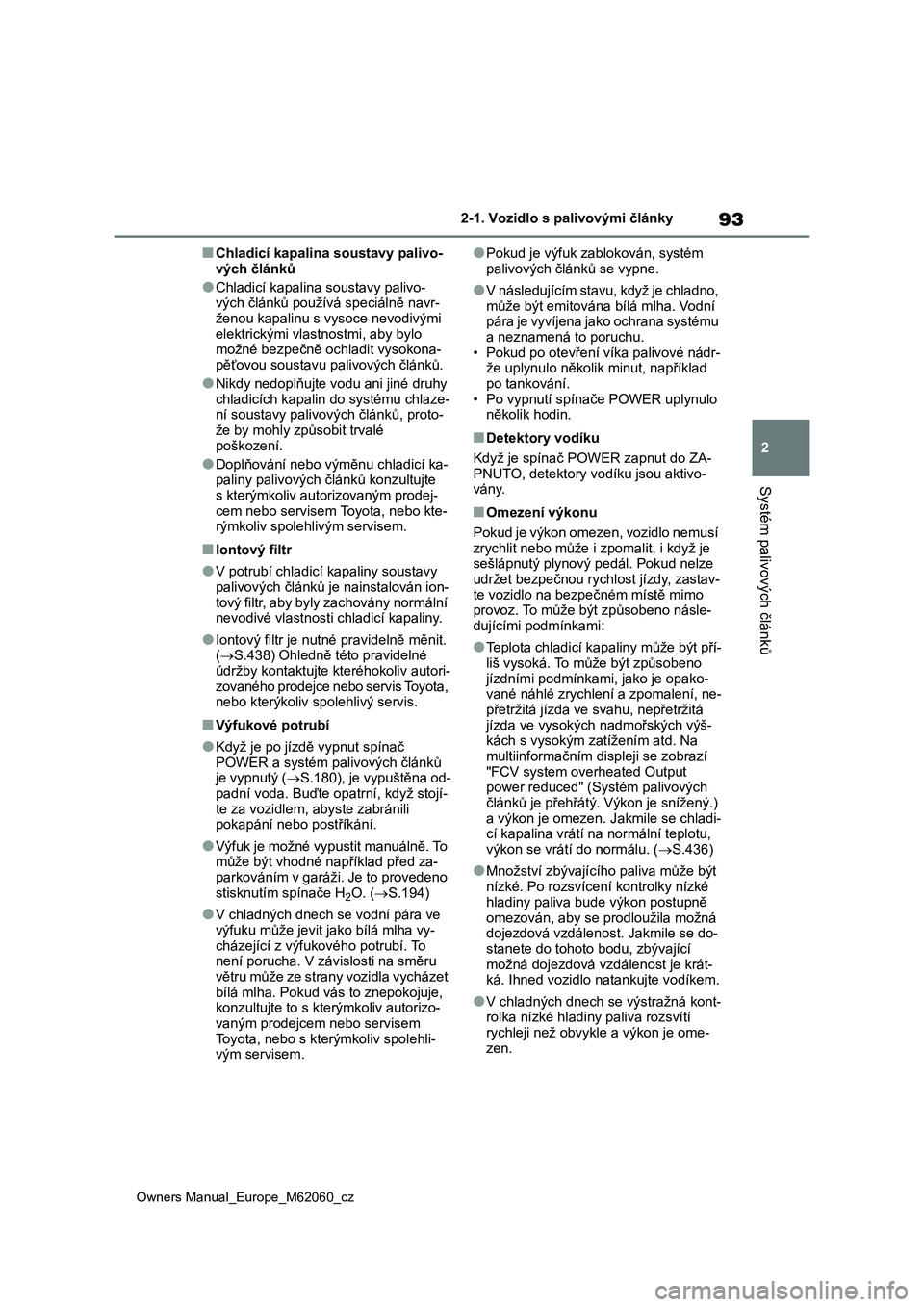

93
2
Owners Manual_Europe_M62060_cz
2-1. Vozidlo s palivovými články
Systém palivových článků
■Chladicí kapalina soustavy palivo-
vých článků
●Chladicí kapalina soustavy palivo-
vých článků používá speciálně navr-
ženou kapalinu s vysoce nevodivými
elektrickými vlastnostmi, aby bylo
možné bezpečně ochladit vysokona-
pěťovou soustavu palivových článků.
●Nikdy nedoplňujte vodu ani jiné druhy
chladicích kapalin do systému chlaze-
ní soustavy palivových článků, proto-
že by mohly způsobit trvalé
poškození.
●Doplňování nebo výměnu chladicí ka-
paliny palivových článků konzultujte
s kterýmkoliv autorizovaným prodej-
cem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
■Iontový filtr
●V potrubí chladicí kapaliny soustavy
palivových článků je nainstalován ion-
tový filtr, aby byly zachovány normální
nevodivé vlastnosti chladicí kapaliny.
●Iontový filtr je nutné pravidelně měnit.
(S.438) Ohledně této pravidelné
údržby kontaktujte kteréhokoliv autori-
zovaného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
■Výfukové potrubí
●Když je po jízdě vypnut spínač
POWER a systém palivových článků
je vypnutý (S.180), je vypuštěna od-
padní voda. Buďte opatrní, když stojí-
te za vozidlem, abyste zabránili
pokapání nebo postříkání.
●Výfuk je možné vypustit manuálně. To
může být vhodné například před za-
parkováním v garáži. Je to provedeno
stisknutím spínače H
2O. (S.194)
●V chladných dnech se vodní pára ve
výfuku může jevit jako bílá mlha vy-
cházející z výfukového potrubí. To
není porucha. V závislosti na směru
větru může ze strany vozidla vycházet
bílá mlha. Pokud vás to znepokojuje,
konzultujte to s kterýmkoliv autorizo-
vaným prodejcem nebo servisem
Toyota, nebo s kterýmkoliv spolehli-
vým servisem.
●Pokud je výfuk zablokován, systém
palivových článků se vypne.
●V následujícím stavu, když je chladno,
může být emitována bílá mlha. Vodní
pára je vyvíjena jako ochrana systému
a neznamená to poruchu.
• Pokud po otevření víka palivové nádr-
že uplynulo několik minut, například
po tankování.
• Po vypnutí spínače POWER uplynulo
několik hodin.
■Detektory vodíku
Když je spínač POWER zapnut do ZA-
PNUTO, detektory vodíku jsou aktivo-
vány.
■Omezení výkonu
Pokud je výkon omezen, vozidlo nemusí
zrychlit nebo může i zpomalit, i když je
sešlápnutý plynový pedál. Pokud nelze
udržet bezpečnou rychlost jízdy, zastav-
te vozidlo na bezpečném místě mimo
provoz. To může být způsobeno násle-
dujícími podmínkami:
●Teplota chladicí kapaliny může být pří-
liš vysoká. To může být způsobeno
jízdními podmínkami, jako je opako-
vané náhlé zrychlení a zpomalení, ne-
přetržitá jízda ve svahu, nepřetržitá
jízda ve vysokých nadmořských výš-
kách s vysokým zatížením atd. Na
multiinformačním displeji se zobrazí
"FCV system overheated Output
power reduced" (Systém palivových
článků je přehřátý. Výkon je snížený.)
a výkon je omezen. Jakmile se chladi-
cí kapalina vrátí na normální teplotu,
výkon se vrátí do normálu. (S.436)
●Množství zbývajícího paliva může být
nízké. Po rozsvícení kontrolky nízké
hladiny paliva bude výkon postupně
omezován, aby se prodloužila možná
dojezdová vzdálenost. Jakmile se do-
stanete do tohoto bodu, zbývající
možná dojezdová vzdálenost je krát-
ká. Ihned vozidlo natankujte vodíkem.
●V chladných dnech se výstražná kont-
rolka nízké hladiny paliva rozsvítí
rychleji než obvykle a výkon je ome-
zen.

94
Owners Manual_Europe_M62060_cz

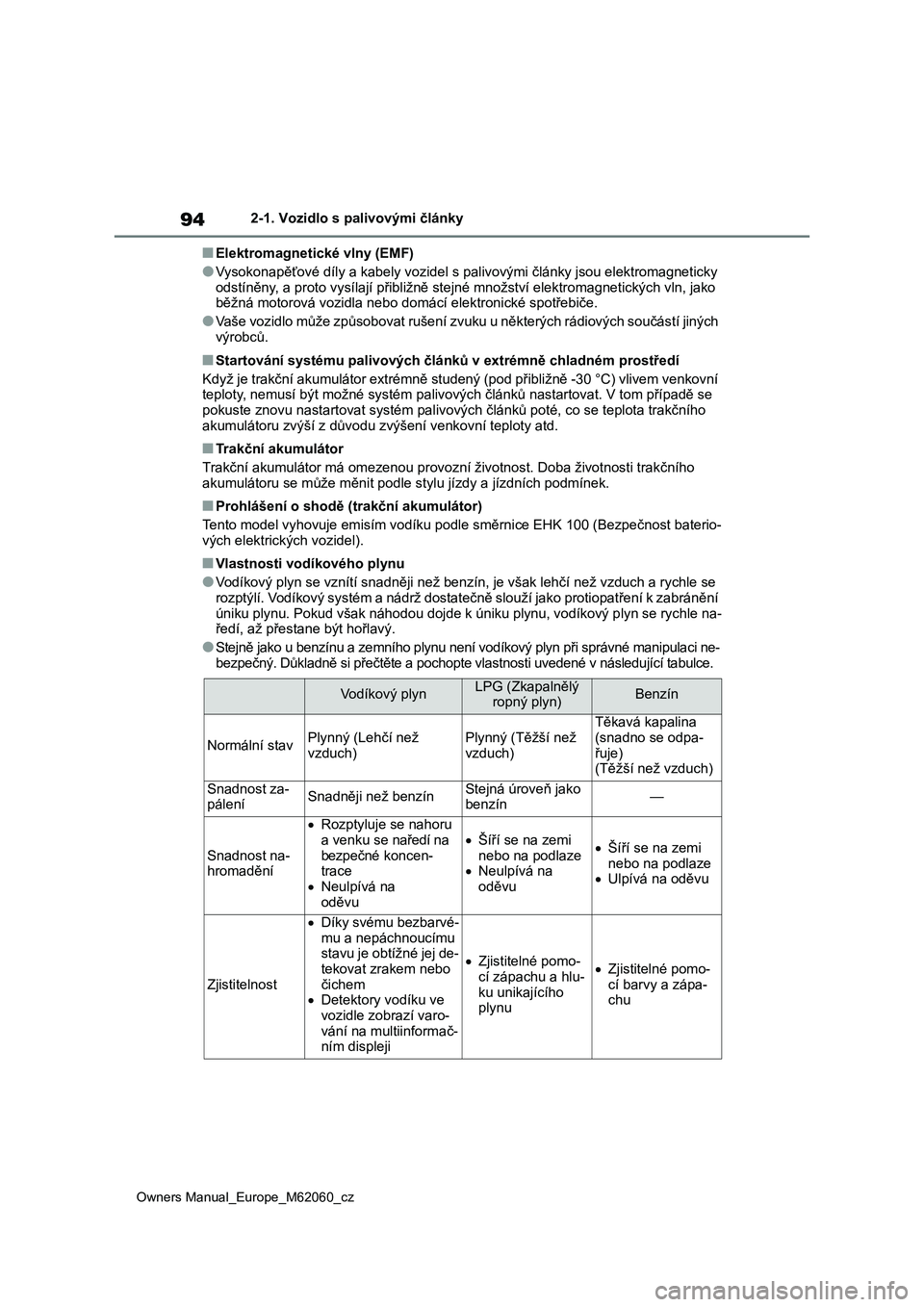

2-1. Vozidlo s palivovými články
■Elektromagnetické vlny (EMF)
●Vysokonapěťové díly a kabely vozidel s palivovými články jsou elektromagneticky
odstíněny, a proto vysílají přibližně stejné množství elektromagnetických vln, jako
běžná motorová vozidla nebo domácí elektronické spotřebiče.
●Vaše vozidlo může způsobovat rušení zvuku u některých rádiových součástí jiných
výrobců.
■Startování systému palivových článků v extrémně chladném prostředí
Když je trakční akumulátor extrémně studený (pod přibližně -30 °C) vlivem venkovní
teploty, nemusí být možné systém palivových článků nastartovat. V tom případě se
pokuste znovu nastartovat systém palivových článků poté, co se teplota trakčního
akumulátoru zvýší z důvodu zvýšení venkovní teploty atd.
■Trakční akumulátor
Trakční akumulátor má omezenou provozní životnost. Doba životnosti trakčního
akumulátoru se může měnit podle stylu jízdy a jízdních podmínek.
■Prohlášení o shodě (trakční akumulátor)
Tento model vyhovuje emisím vodíku podle směrnice EHK 100 (Bezpečnost baterio-
vých elektrických vozidel).
■Vlastnosti vodíkového plynu
●Vodíkový plyn se vznítí snadněji než benzín, je však lehčí než vzduch a rychle se
rozptýlí. Vodíkový systém a nádrž dostatečně slouží jako protiopatření k zabránění
úniku plynu. Pokud však náhodou dojde k úniku plynu, vodíkový plyn se rychle na-
ředí, až přestane být hořlavý.
●Stejně jako u benzínu a zemního plynu není vodíkový plyn při správné manipulaci ne-
bezpečný. Důkladně si přečtěte a pochopte vlastnosti uvedené v následující tabulce.
Vodíkový plynLPG (Zkapalnělý
ropný plyn)Benzín
Normální stavPlynný (Lehčí než
vzduch)Plynný (Těžší než
vzduch)
Těkavá kapalina
(snadno se odpa-
řuje)
(Těžší než vzduch)
Snadnost za-
páleníSnadněji než benzínStejná úroveň jako
benzín—
Snadnost na-
hromadění
Rozptyluje se nahoru
a venku se naředí na
bezpečné koncen-
trace
Neulpívá na
oděvu
Šíří se na zemi
nebo na podlaze
Neulpívá na
oděvuŠíří se na zemi
nebo na podlaze
Ulpívá na oděvu
Zjistitelnost
Díky svému bezbarvé-
mu a nepáchnoucímu
stavu je obtížné jej de-
tekovat zrakem nebo
čichem
Detektory vodíku ve
vozidle zobrazí varo-
vání na multiinformač-
ním displeji
Zjistitelné pomo-
cí zápachu a hlu-
ku unikajícího
plynuZjistitelné pomo-
cí barvy a zápa-
chu

96
Owners Manual_Europe_M62060_cz

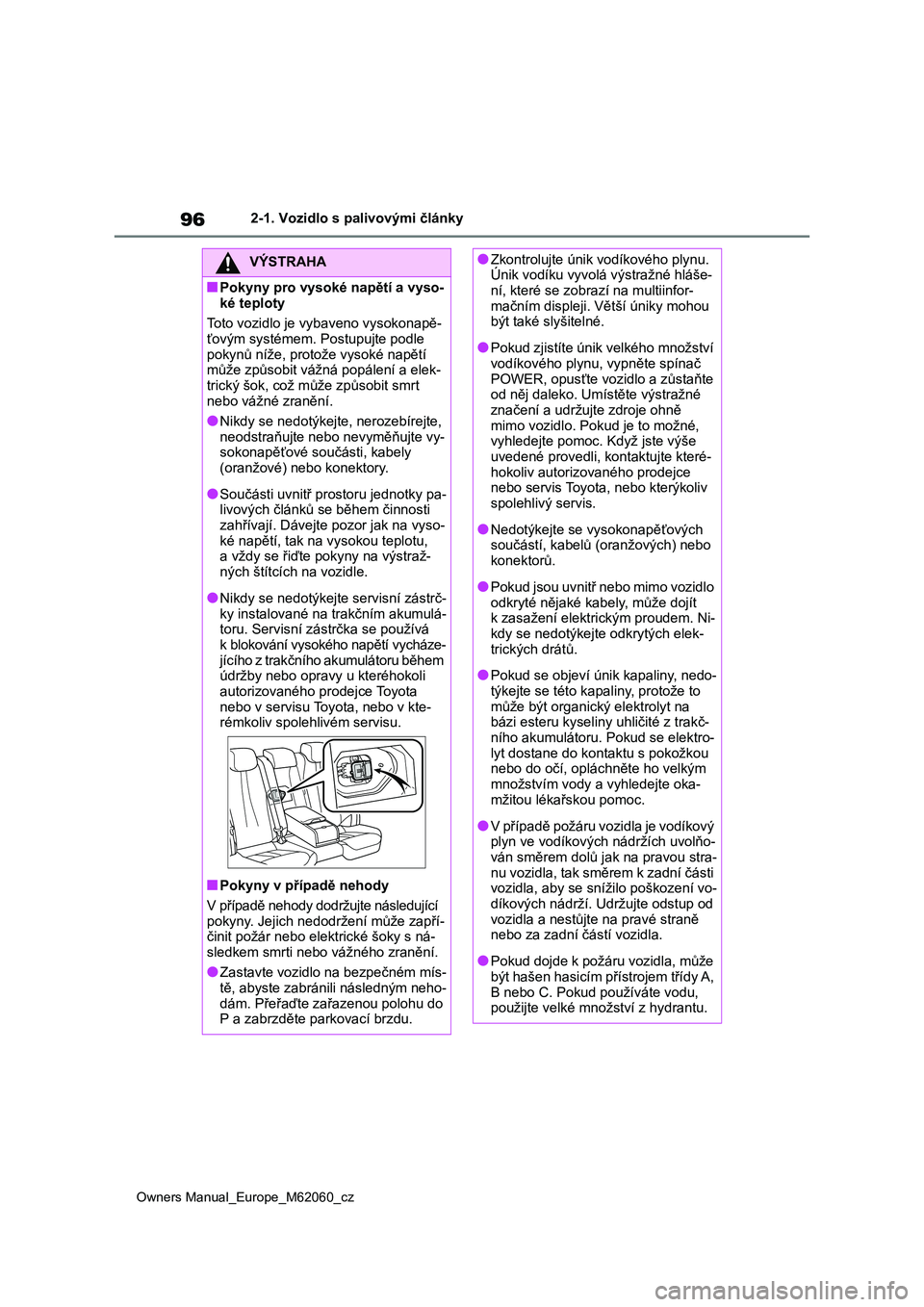

2-1. Vozidlo s palivovými články
VÝSTRAHA
■Pokyny pro vysoké napětí a vyso-
ké teploty
Toto vozidlo je vyb aveno vysokonapě- ťovým systémem. Postupujte podle
pokynů níže, proto že vysoké napětí
může způsobit vážn á popálení a elek- trický šok, což můž e způsobit smrt
nebo vážné zranění.
●Nikdy se nedotýkejte, nerozebírejte,
neodstraňujte nebo nevyměňujte vy- sokonapěťové součásti, kabely
(oranžové) nebo konektory.
●Součásti uvnitř prostoru jednotky pa-
livových článků se během činnosti
zahřívají. Dávejte pozor jak na vyso- ké napětí, tak na vysokou teplotu,
a vždy se řiďte pokyny na výstraž-
ných štítcích na vozidle.
●Nikdy se nedotýkejt e servisní zástrč-
ky instalované na trakčním akumulá- toru. Servisní zástrčka se používá
k blokování vysokého napětí vycháze-
jícího z trakčního akumulátoru během údržby nebo opra vy u kteréhokoli
autorizovaného prodejce Toyota
nebo v servisu Toyota, nebo v kte- rémkoliv spolehlivém servisu.
■Pokyny v případě nehody
V případě nehody dodržujte následující pokyny. Jejich nedodržení může zapří-
činit požár nebo elektrické šoky s ná-
sledkem smrti nebo vážného zranění.
●Zastavte vozidlo na bezpečném mís-
tě, abyste zabránili následným neho-
dám. Přeřaďte zařazenou polohu do P a zabrzděte parkovací brzdu.
●Zkontrolujte únik vodíkového plynu.Únik vodíku vyvolá výstražné hláše-
ní, které se zobrazí na multiinfor-
mačním displeji. Větší úniky mohou být také slyšitelné.
●Pokud zjistíte únik velkého množství vodíkového plynu, vypněte spínač
POWER, opusťte vo zidlo a zůstaňte
od něj dalek o. Umístěte výstražné značení a udržujte zdroje ohně
mimo vozidlo. Pokud je to možné,
vyhledejte pomoc. Když jste výše uvedené provedli, kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Nedotýkejte se vysokonapěťových součástí, ka belů (oranžových) nebo
konektorů.
●Pokud jsou uvnitř nebo mimo vozidlo
odkryté nějaké kabe ly, může dojít
k zasažení elektrickým proudem. Ni- kdy se nedotýkejte odkrytých elek-
trických drátů.
●Pokud se objeví únik kapaliny, nedo-
týkejte se této kapaliny, protože to
může být organický elektrolyt na bázi esteru kyseliny uhličité z trakč-
ního akumulátoru. Pokud se elektro-
lyt dostane do kontaktu s pokožkou nebo do očí, opláchněte ho velkým
množstvím vody a vyhledejte oka-
mžitou lékařskou pomoc.
●V případě požáru vozidla je vodíkový
plyn ve vodíkových nádržích uvolňo- ván směrem dolů ja k na pravou stra-
nu vozidla, tak směrem k zadní části
vozidla, aby se snížilo poškození vo- díkových nádrží. Udrž ujte odstup od
vozidla a nestůjte na pravé straně
nebo za zadní částí vozidla.
●Pokud dojde k požáru vozidla, může
být hašen hasicím přístrojem třídy A,
B nebo C. Pokud používáte vodu, použijte velké množ ství z hydrantu.
