TOYOTA PRIUS 2012 Manuel du propriétaire (in French)

479
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

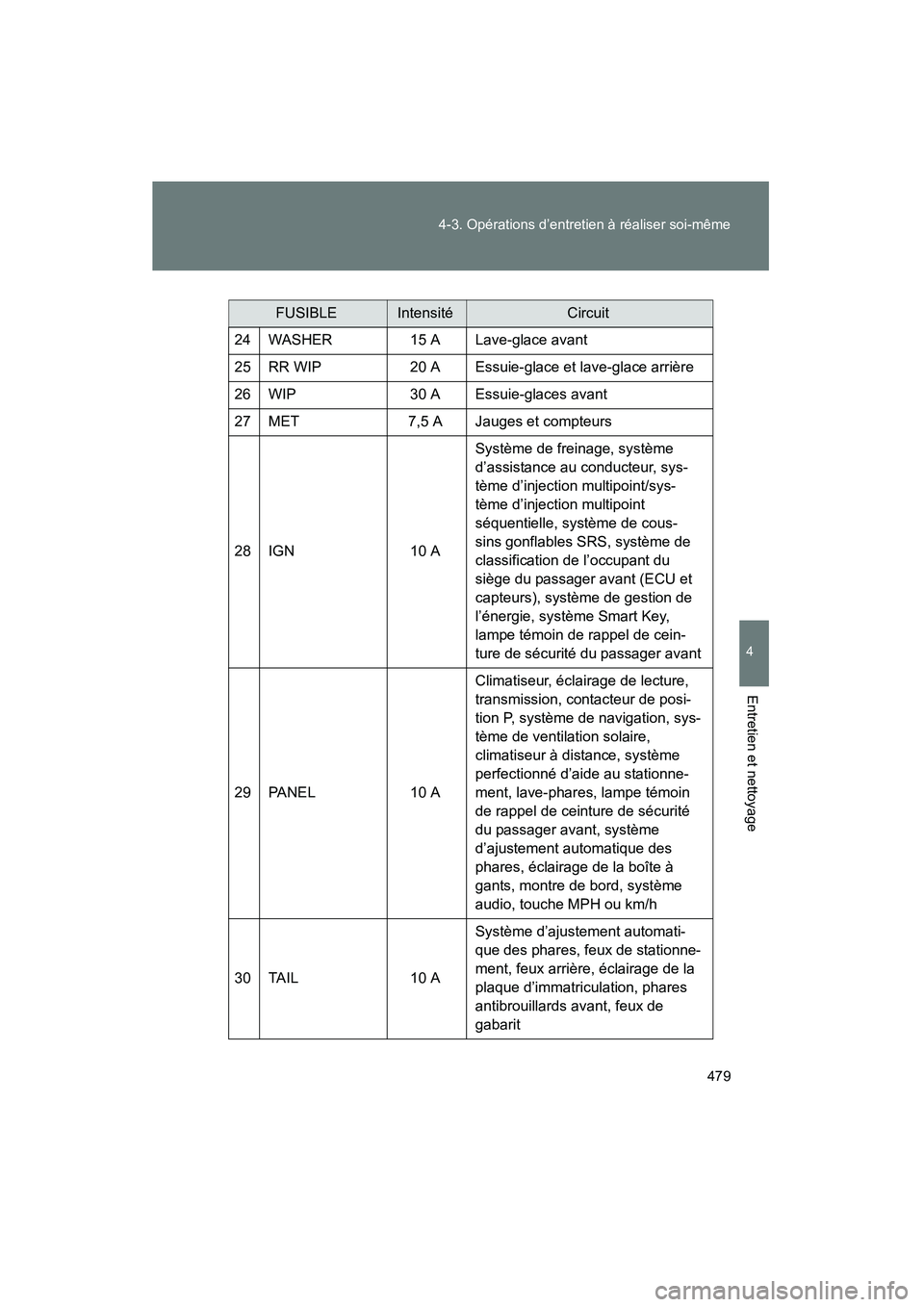

FUSIBLEIntensitéCircuit
24 WASHER 15 A Lave-glace avant
25 RR WIP 20 A Essuie-glace et lave-glace arrière
26 WIP 30 A Essuie-glaces avant
27 MET 7,5 A Jauges et compteurs
28 IGN 10 ASystème de freinage, système
d’assistance au conducteur, sys-
tème d’injection multipoint/sys-
tème d’injection multipoint
séquentielle, système de cous-
sins gonflables SRS, système de
classification de l’occupant du
siège du passager avant (ECU et
capteurs), système de gestion de
l’énergie, système Smart Key,
lampe témoin de rappel de cein-
ture de sécurité du passager avant
29 PANEL 10 AClimatiseur, éclairage de lecture,
transmission, contacteur de posi-
tion P, système de navigation, sys-
tème de ventilation solaire,
climatiseur à distance, système
perfectionné d’aide au stationne-
ment, lave-phares, lampe témoin
de rappel de ceinture de sécurité
du passager avant, système
d’ajustement automatique des
phares, éclairage de la boîte à
gants, montre de bord, système
audio, touche MPH ou km/h
30 TAIL 10 ASystème d’ajustement automati-
que des phares, feux de stationne-
ment, feux arrière, éclairage de la
plaque d’immatriculation, phares
antibrouillards avant, feux de
gabarit

480 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

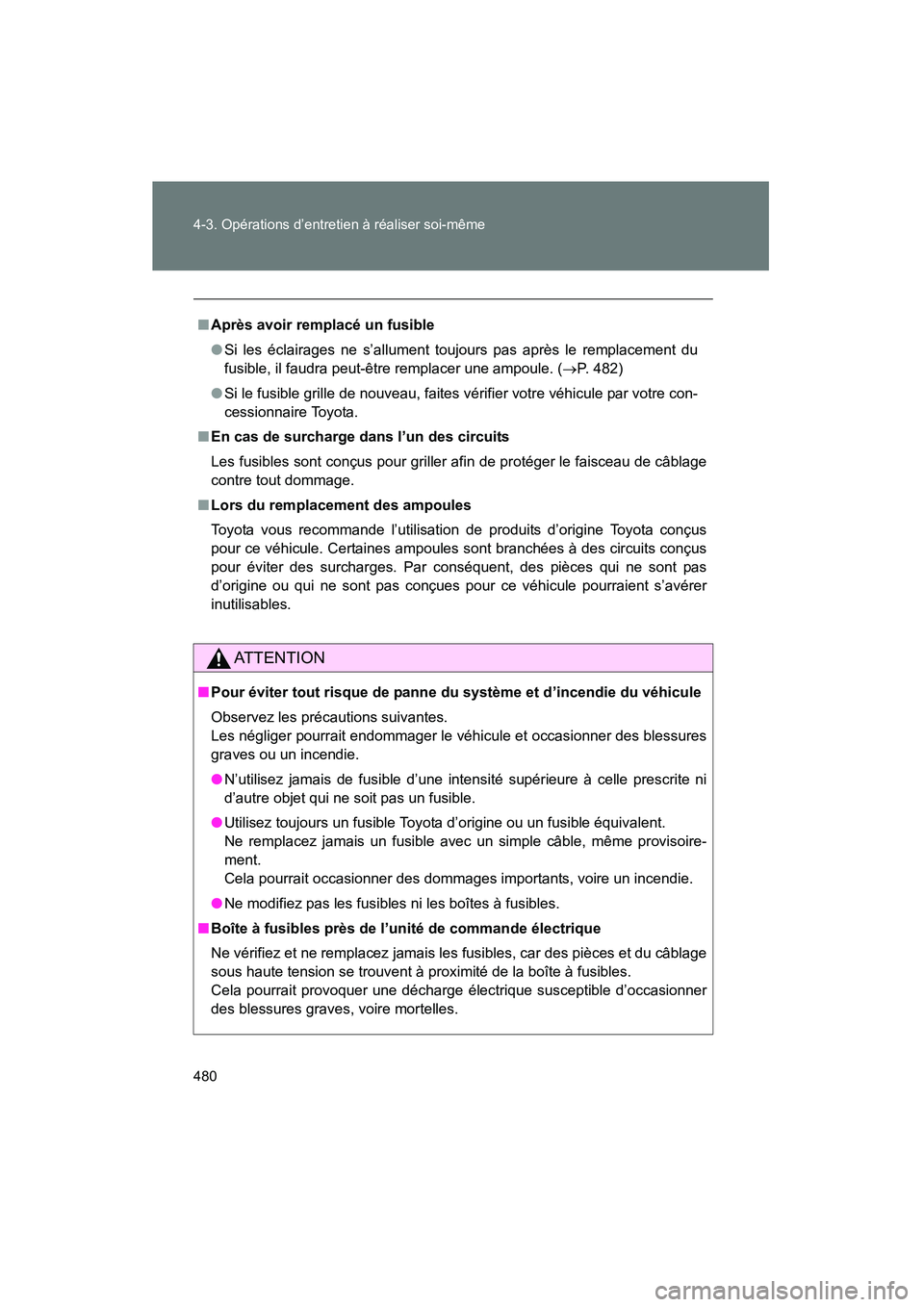

■Après avoir remplacé un fusible
● Si les éclairages ne s’allument toujours pas après le remplacement du
fusible, il faudra peut-être remplacer une ampoule. ( →P. 482)
● Si le fusible grille de nouveau, faites vérifier votre véhicule par votre con-
cessionnaire Toyota.
■ En cas de surcharge dans l’un des circuits
Les fusibles sont conçus pour griller afin de protéger le faisceau de câblage
contre tout dommage.
■ Lors du remplacement des ampoules
Toyota vous recommande l’utilisation de produits d’origine Toyota conçus
pour ce véhicule. Certaines ampoules sont branchées à des circuits conçus
pour éviter des surcharges. Par conséquent, des pièces qui ne sont pas
d’origine ou qui ne sont pas conçues pour ce véhicule pourraient s’avérer
inutilisables.
AT T E N T I O N
■Pour éviter tout risque de panne du système et d’incendie du véhicule
Observez les précautions suivantes.
Les négliger pourrait endommager le véhicule et occasionner des blessures
graves ou un incendie.
● N’utilisez jamais de fusible d’une int ensité supérieure à celle prescrite ni
d’autre objet qui ne soit pas un fusible.
● Utilisez toujours un fusible Toyota d’origine ou un fusible équivalent.
Ne remplacez jamais un fusible avec un simple câble, même provisoi\
re-
ment.
Cela pourrait occasionner des dommages importants, voire un incendie.
● Ne modifiez pas les fusibles ni les boîtes à fusibles.
■ Boîte à fusibles près de l’unité de commande électriqu\
e
Ne vérifiez et ne remplacez jamais les fusibles, car des pièces et du câblage
sous haute tension se trouvent à proximité de la boîte à fusibles.
Cela pourrait provoquer une décharge électrique susceptible d’occasionner
des blessures graves, voire mortelles.

481
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
NOTE
■
Avant de remplacer un fusible
Demandez à votre concessionnaire Toyota de trouver l’origine de la sur-
charge électrique et de faire la réparation dès que possible.

482
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
Ampoules
Vous pouvez remplacer les ampoules suivantes vous-même. Le
niveau de difficulté du rempl acement varie selon l’ampoule. Comme
les composants risquent d’être endommagés, nous vous
recommandons de demander à votre concessionnaire Toyota de
procéder au remplacement.
■ Préparation pour le remplacement d’une ampoule
Vérifiez la puissance (watts) de l’ampoule que vous allez rem-
placer. ( →P. 586)
■ Emplacement des ampoules avant
Feu de
gabarit avant
Feux de croisement (phares à halogène)
Feux de route
(y compris les phares de
jour pour le Canada)
Phare antibrouillard
Clignotant
avant
Feu de stationnement
(phares à halogène)

483
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
Remplacement des ampoules
■ Feux de croisement (phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
■Emplacement des ampoules arrière
Clignotant arrière
Feu de recul Éclairage de la plaque
d’immatriculation
1 ÉTAPE

484 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez qu’aucune lumière ne fil-
tre de l’assemblage.
ITO43P163
2 ÉTAPE
3 ÉTAPE
4 ÉTAPE

485
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
■
Feux de route (y compris les pha res de jour pour le Canada)
Tournez la base de l’ampoule da ns le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à halogène
Véhicules dotés de phares à DEL
Débranchez le connecteur tout
en appuyant sur le bouton de
relâchement.
1 ÉTAPE
ITO43P165
2 ÉTAPE

486 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
Remplacez l’ampoule, puis ins-
tallez la base de l’ampoule.
Alignez les 3 languettes de
l’ampoule sur les orifices de
l’assemblage, puis insérez la
pièce.
Tournez et fixez la base de
l’ampoule.
Remuez délicatement la base de
l’ampoule pour vous assurer
qu’elle n’est pas desserrée, allu-
mez les phares une fois, puis
vérifiez qu’aucune lumière ne fil-
tre de l’assemblage.
3 ÉTAPE
4 ÉTAPE

487
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
■
Feux de stationnement (phares à halogène)
Tournez la base de l’ampoule
dans le sens contraire à celui
des aiguilles d’une montre.
Retirez l’ampoule.
Pour l’installation, suivez le s étapes précédentes dans l’ordre
inverse.
1 ÉTAPE
ITO43P167
2 ÉTAPE
3 ÉTAPE

488 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
■Feux de gabarit avant
Tournez la base de l’ampoule dans le sens contraire à celui
des aiguilles d’une montre.
Véhicules dotés de phares à halogène
Véhicules dotés de phares à DEL
Retirez l’ampoule.
Pour l’installation, suivez le s étapes précédentes dans l’ordre
inverse.
1 ÉTAPE
ITO43P167
2 ÉTAPE
3 ÉTAPE
