TOYOTA PRIUS 2012 Manuel du propriétaire (in French)

469
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
■

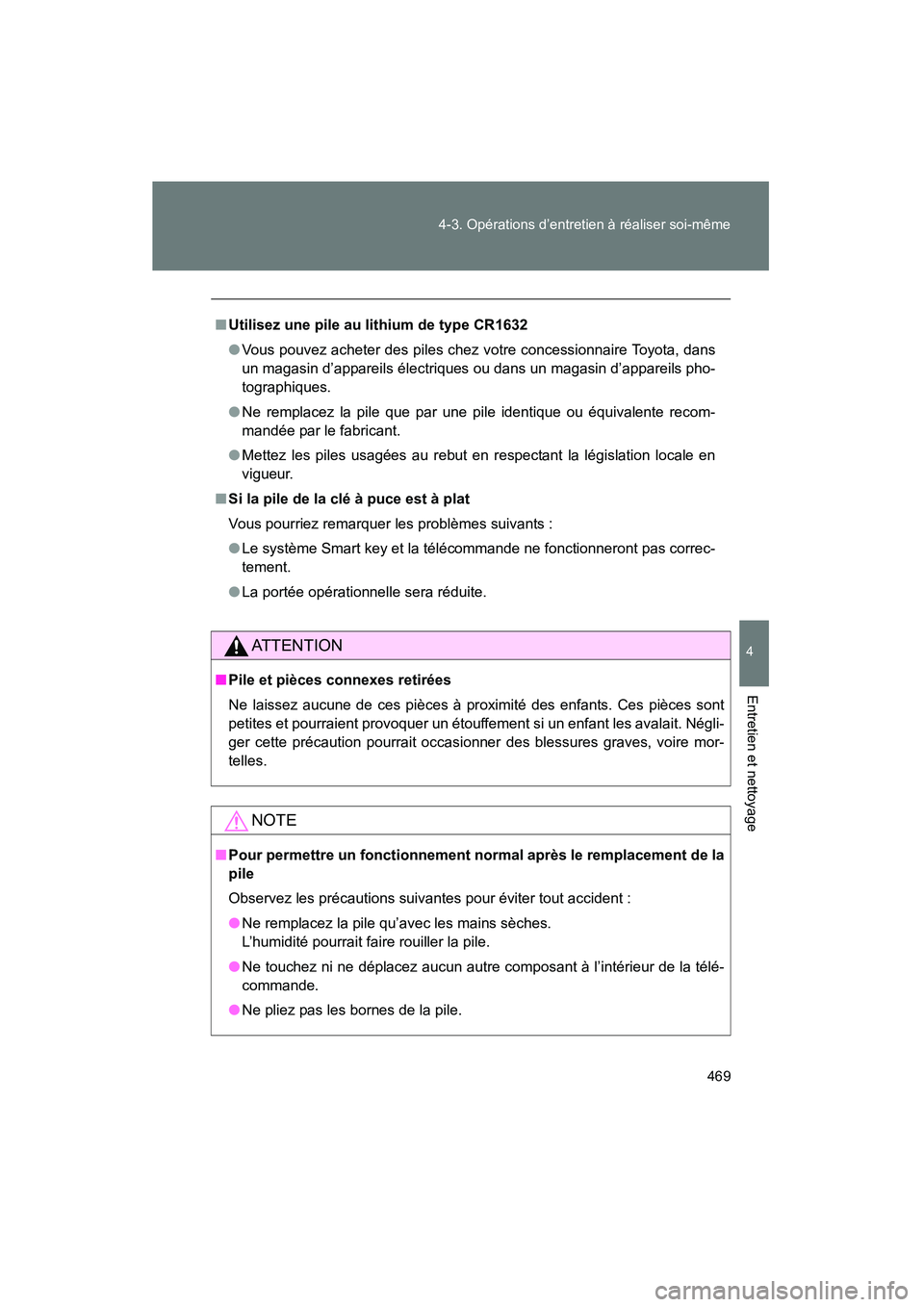

Utilisez une pile au lithium de type CR1632
● Vous pouvez acheter des piles chez votre concessionnaire Toyota, dans
un magasin d’appareils électriques ou dans un magasin d’appareils pho-
tographiques.
● Ne remplacez la pile que par une pile identique ou équivalente recom-
mandée par le fabricant.
● Mettez les piles usagées au rebut en respectant la législation locale en
vigueur.
■ Si la pile de la clé à puce est à plat
Vous pourriez remarquer les problèmes suivants :
● Le système Smart key et la télécommande ne fonctionneront pas correc-
tement.
● La portée opérationnelle sera réduite.
AT T E N T I O N
■Pile et pièces connexes retirées
Ne laissez aucune de ces pièces à proximité des enfants. Ces pièces sont
petites et pourraient provoquer un étouffement si un enfant les avalait. Négli-
ger cette précaution pourrait occasionner des blessures graves, voire mor-
telles.
NOTE
■Pour permettre un fonctionnement normal après le remplacement de la
pile
Observez les précautions suivantes pour éviter tout accident :
● Ne remplacez la pile qu’avec les mains sèches.
L’humidité pourrait faire rouiller la pile.
● Ne touchez ni ne déplacez aucun autre composant à l’intérieu\
r de la télé-
commande.
● Ne pliez pas les bornes de la pile.

470
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

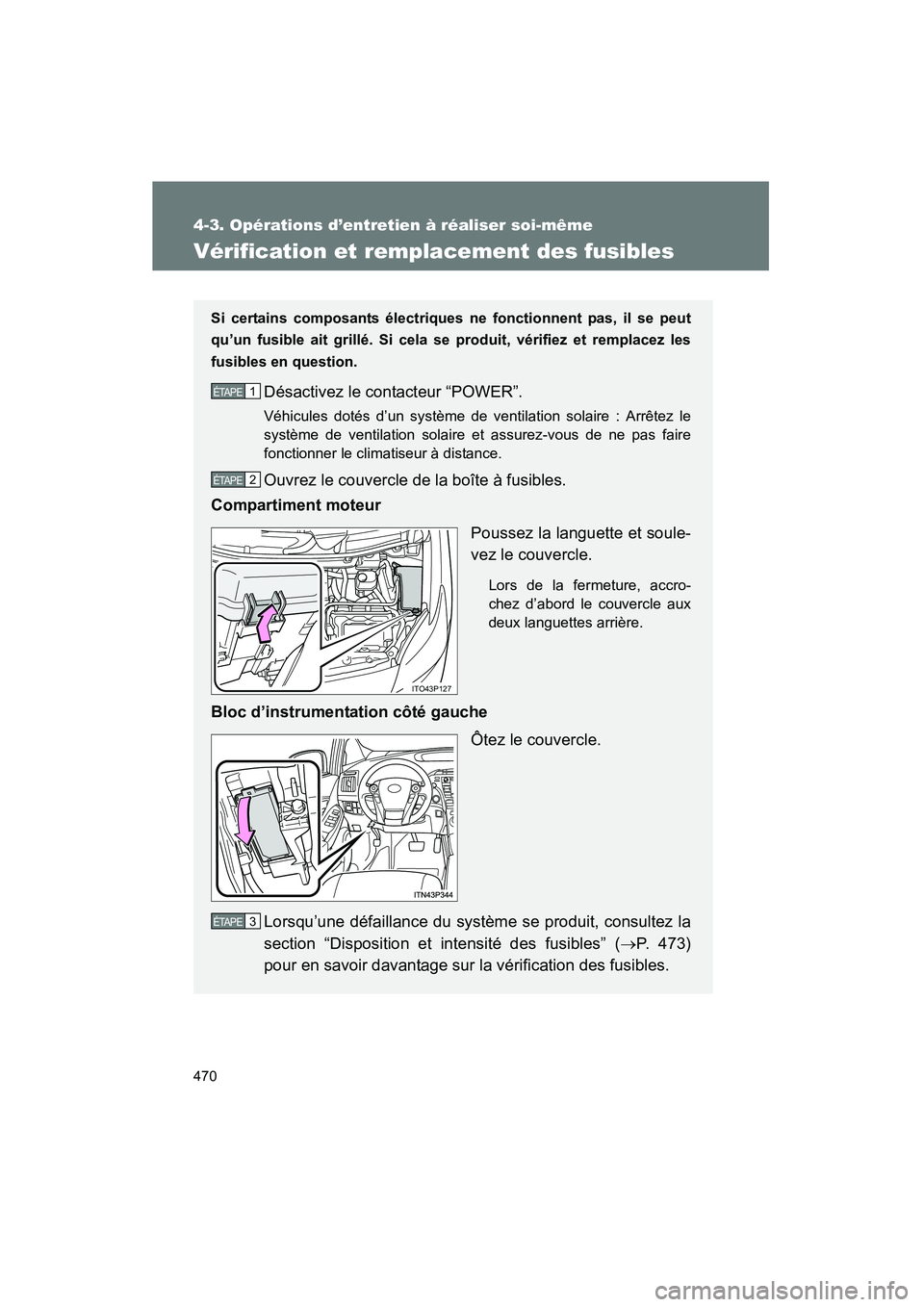

Vérification et remplacement des fusibles
Si certains composants électriques ne fonctionnent pas, il se peut
qu’un fusible ait grillé. Si cela se produit, vérifiez et remplacez les
fusibles en question.
Désactivez le contacteur “POWER”.
Véhicules dotés d’un système de ventilation solaire : Arrêtez le
système de ventilation solaire et assurez-vous de ne pas faire
fonctionner le climatiseur à distance.
Ouvrez le couvercle de la boîte à fusibles.
Compartiment moteur
Poussez la languette et soule-
vez le couvercle.
Lors de la fermeture, accro-
chez d’abord le couvercle aux
deux languettes arrière.
Bloc d’instrumentation côté gaucheÔtez le couvercle.
Lorsqu’une défaillance du système se produit, consultez la
section “Disposition et intensité des fusibles” ( →P. 473)
pour en savoir davantage sur la vérification des fusibles.
1 ÉTAPE
2 ÉTAPE
ITO43P127
3 ÉTAPE

471
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

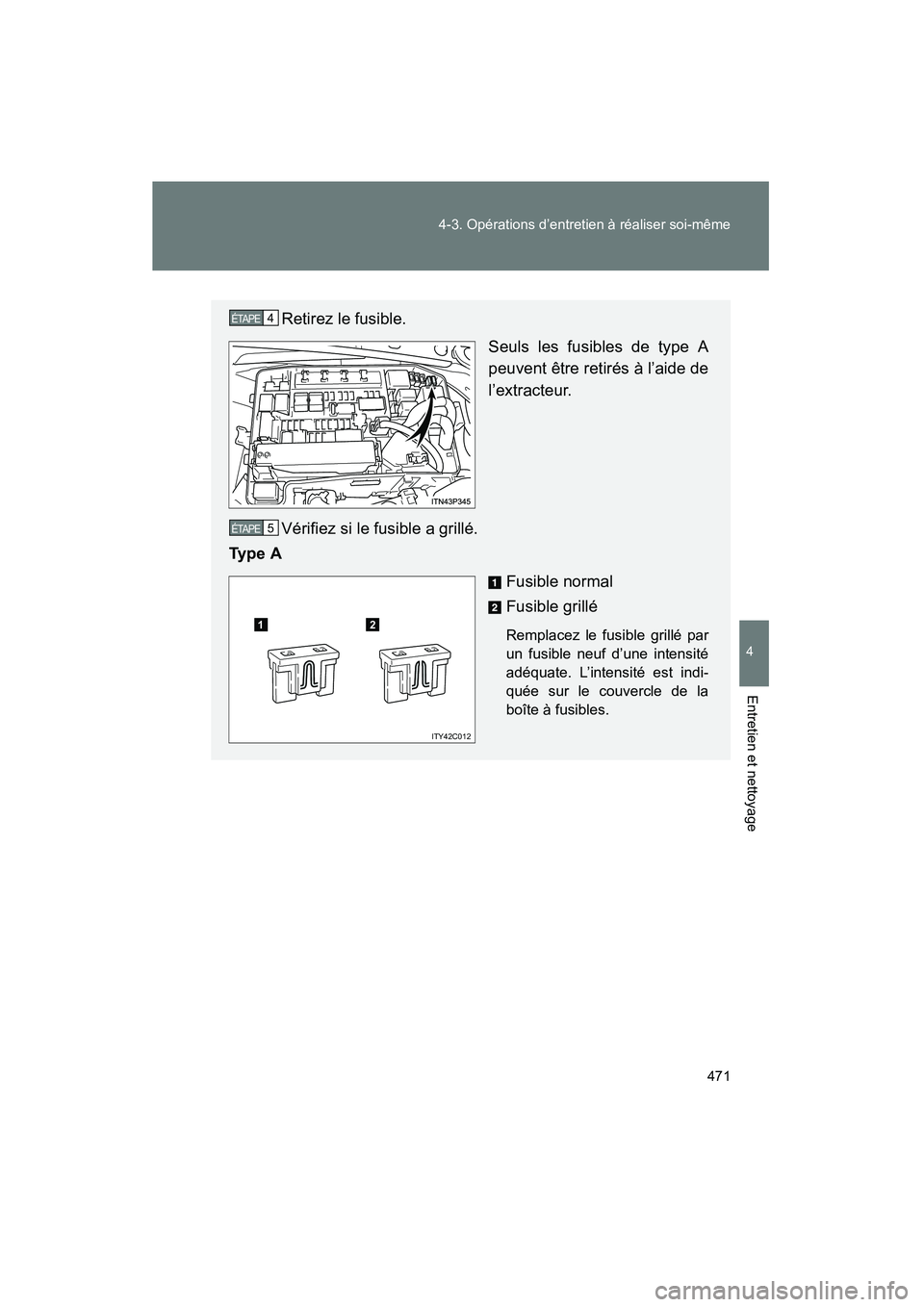

Retirez le fusible.
Seuls les fusibles de type A
peuvent être retirés à l’aide de
l’extracteur.
Vérifiez si le fusible a grillé.
Ty p e A
Fusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la
boîte à fusibles.
4 ÉTAPE
5 ÉTAPE
12
ITY42C012

472 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

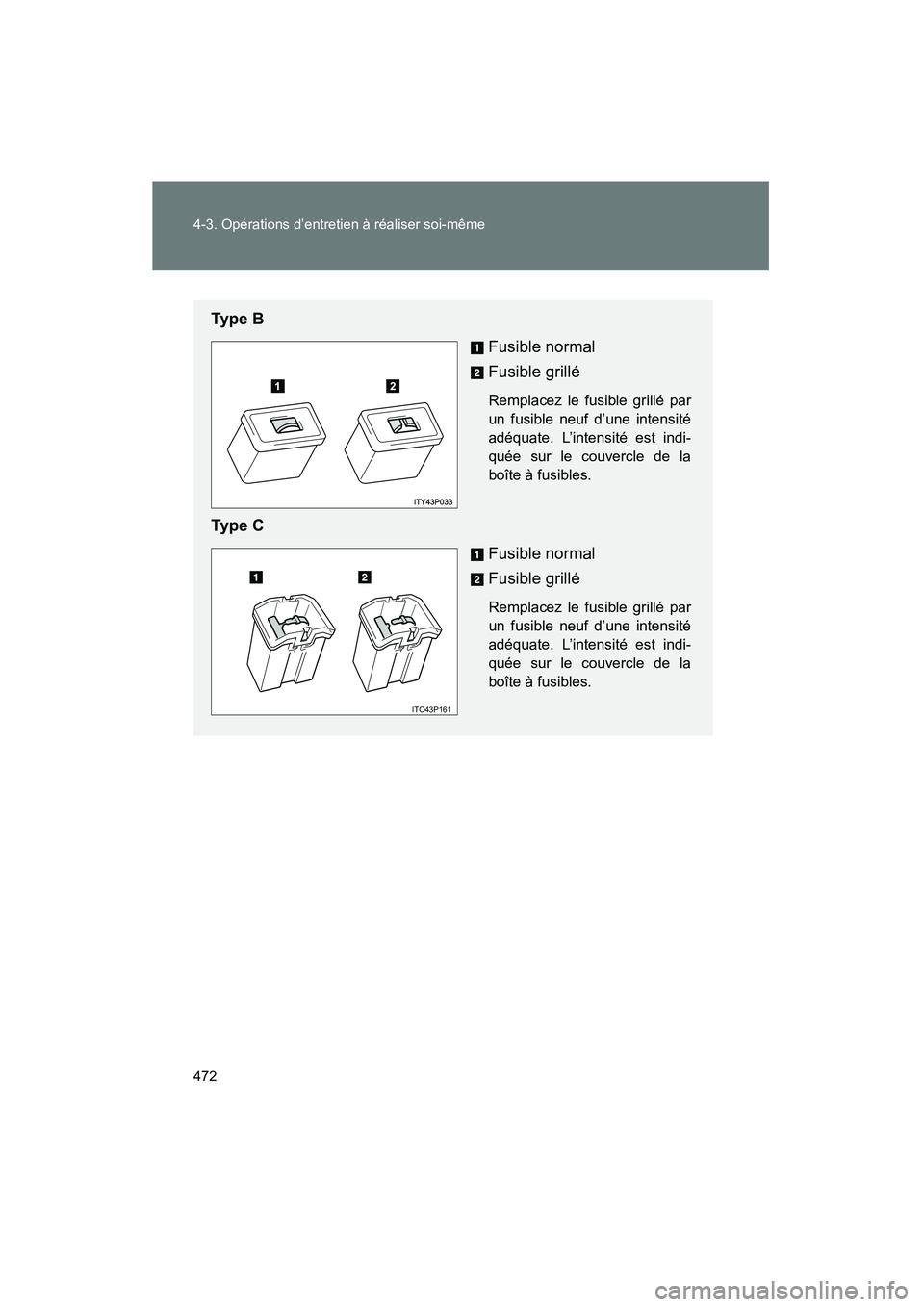

Ty p e BFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la
boîte à fusibles.
Ty p e CFusible normal
Fusible grillé
Remplacez le fusible grillé par
un fusible neuf d’une intensité
adéquate. L’intensité est indi-
quée sur le couvercle de la
boîte à fusibles.
ITO43P161

473
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage

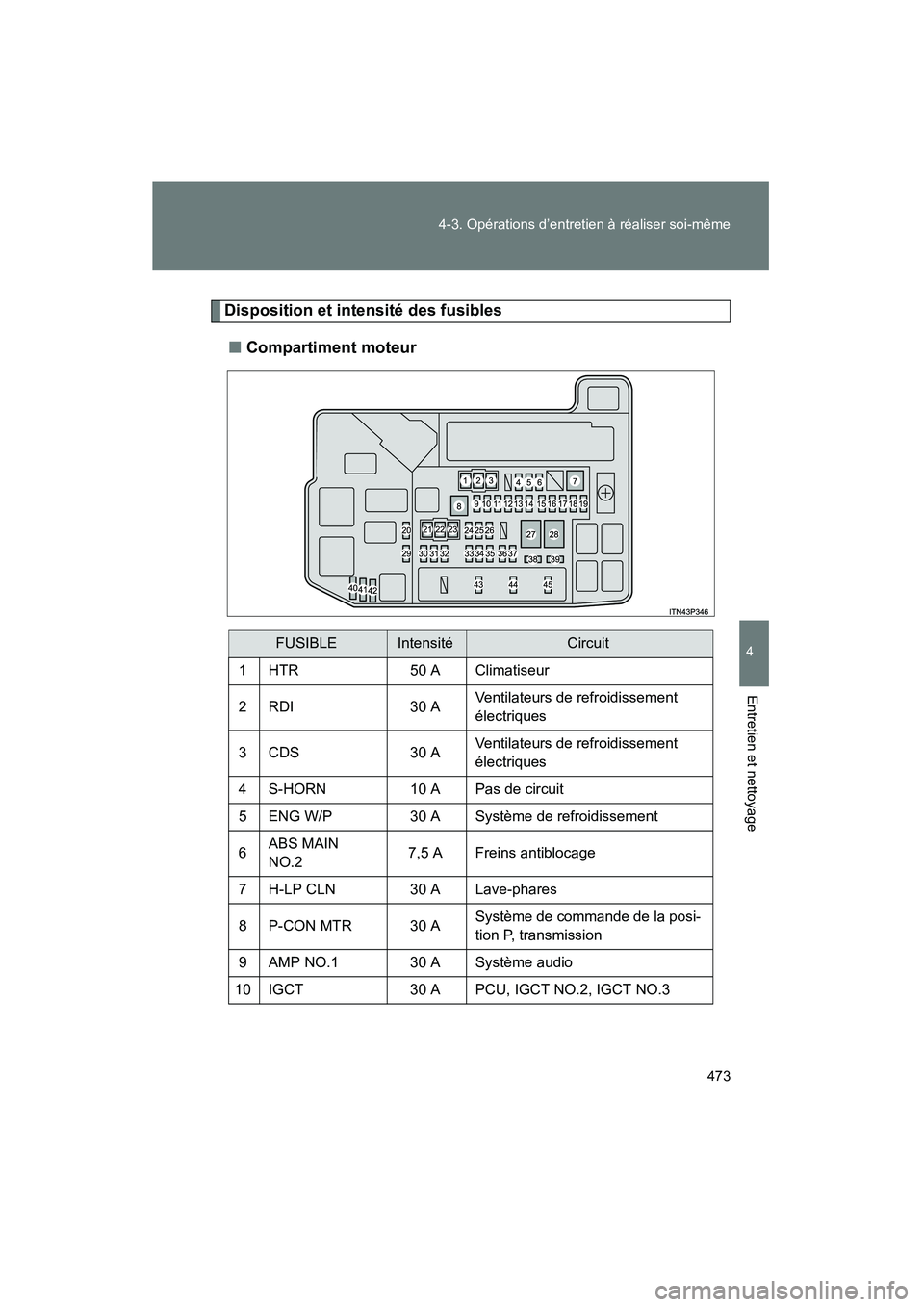

Disposition et intensité des fusibles
■ Compartiment moteur
FUSIBLEIntensitéCircuit
1 HTR 50 A Climatiseur
2 RDI 30 AVentilateurs de refroidissement
électriques
3 CDS 30 AVentilateurs de refroidissement
électriques
4 S-HORN 10 A Pas de circuit
5 ENG W/P 30 A Système de refroidissement
6 ABS MAIN
NO.2 7,5 A Freins antiblocage
7 H-LP CLN 30 A Lave-phares
8 P-CON MTR 30 A Système de commande de la posi-
tion P, transmission
9 AMP NO.1 30 A Système audio
10 IGCT 30 A PCU, IGCT NO.2, IGCT NO.3

474 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

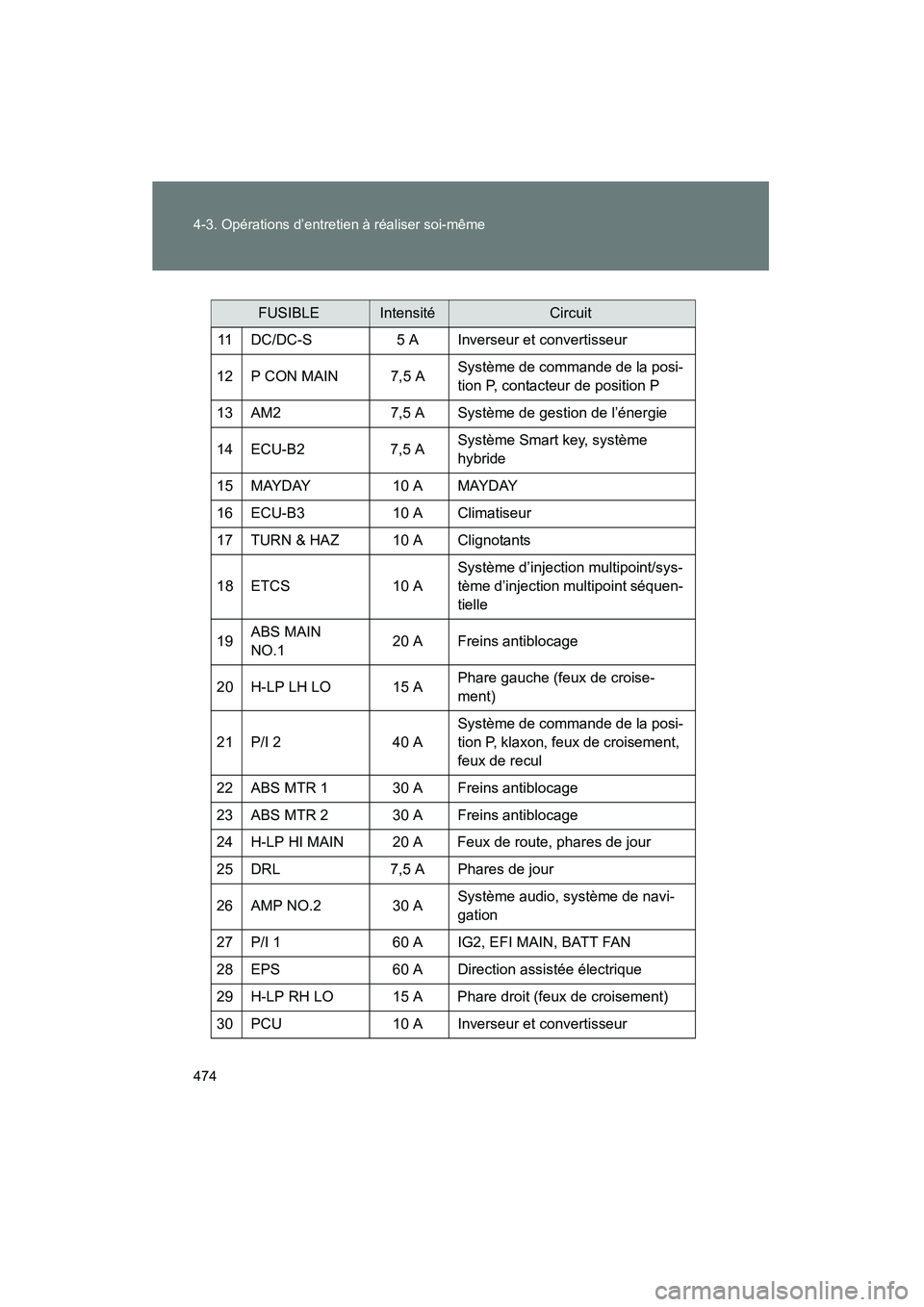

FUSIBLEIntensitéCircuit
11 DC/DC-S 5 A Inverseur et convertisseur
12 P CON MAIN 7,5 A Système de commande de la posi-
tion P, contacteur de position P
13 AM2 7,5 A Système de gestion de l’énergie
14 ECU-B2 7,5 A Système Smart key, système
hybride
15 MAYDAY 10 A MAYDAY
16 ECU-B3 10 A Climatiseur
17 TURN & HAZ 10 A Clignotants
18 ETCS 10 ASystème d’injection multipoint/sys-
tème d’injection multipoint séquen-
tielle
19 ABS MAIN
NO.1 20 A Freins antiblocage
20 H-LP LH LO 15 A Phare gauche (feux de croise-
ment)
21 P/I 2 40 ASystème de commande de la posi-
tion P, klaxon, feux de croisement,
feux de recul
22 ABS MTR 1 30 A Freins antiblocage
23 ABS MTR 2 30 A Freins antiblocage
24 H-LP HI MAIN 20 A Feux de route, phares de jour
25 DRL 7,5 A Phares de jour
26 AMP NO.2 30 A Système audio, système de navi-
gation
27 P/I 1 60 A IG2, EFI MAIN, BATT FAN
28 EPS 60 A Direction assistée électrique
29 H-LP RH LO 15 A Phare droit (feux de croisement)
30 PCU 10 A Inverseur et convertisseur

475
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
FUSIBLEIntensitéCircuit
31 IGCT NO.2 10 A Système hybride, système de
commande de la position P, sys-
tème de gestion de l’énergie, sys-
tème d’injection multipoint/
système d’injection multipoint
séquentielle
32 MIR HTR 10 A Désembueurs de rétroviseurs
extérieurs
33 RAD NO.1 15 A Système audio, système de navi-
gation
34 DOME 10 A Éclairage d’accueil aux portières,
éclairage du compartiment de
charge, éclairage de lecture, éclai-
rage intérieur, éclairage de seuil,
éclairage de courtoisie, rétroviseur
intérieur, ouvre-porte de garage
35 ECU-B 7,5 A Système Smart key, éclairage de
lecture, jauges et compteurs, feux
de détresse
36 H-LP LH HI 10 A Phare gauche (feux de route)
37 H-LP RH HI 10 A Phare droit (feux de route)
38 EFI NO.2 10 A Système d’injection multipoint/sys-
tème d’injection multipoint séquen-
tielle
39 IGCT NO.3 10 A Système de refroidissement
40 SPARE 30 A Fusible de rechange

476 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

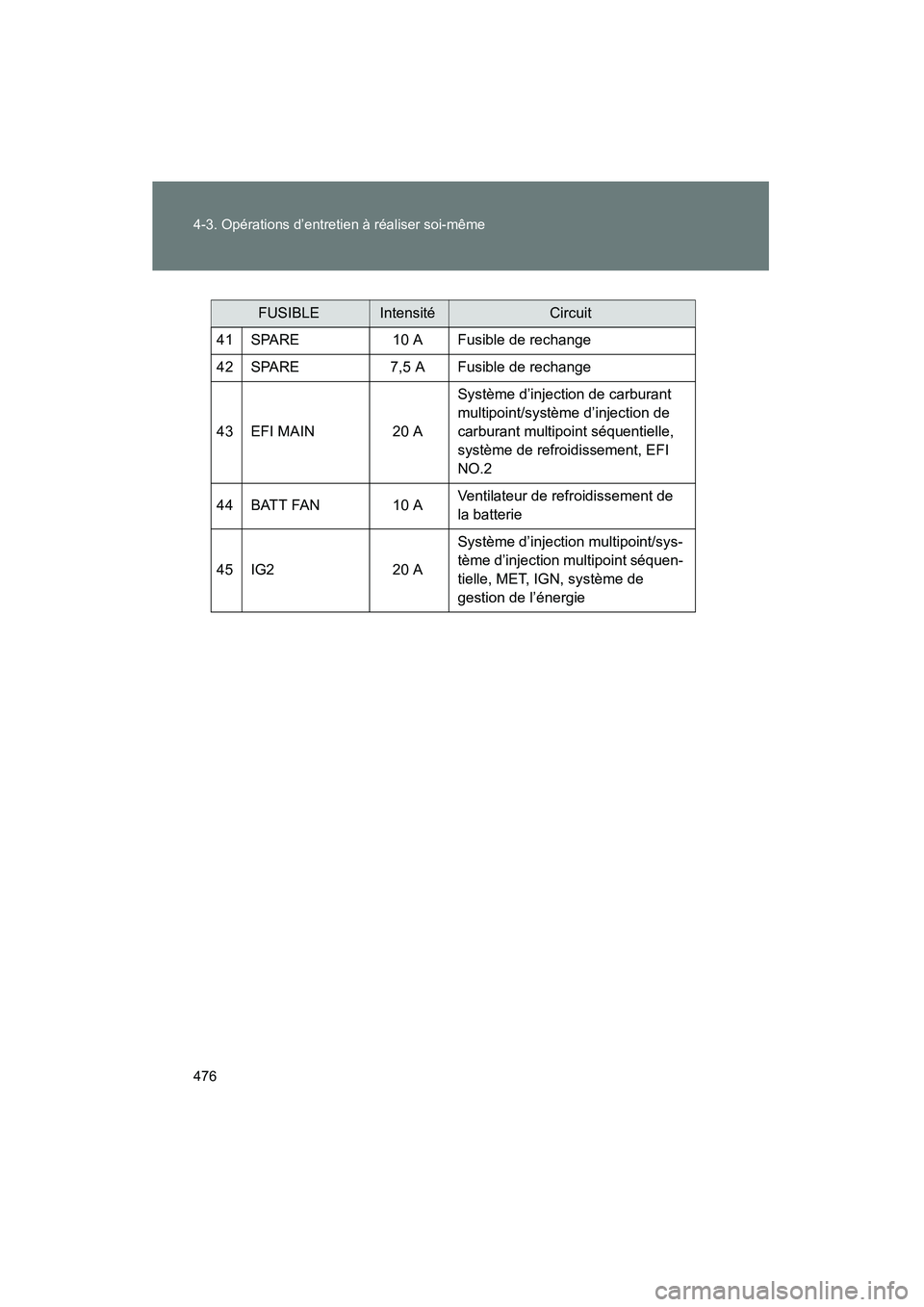

FUSIBLEIntensitéCircuit
41 SPARE 10 A Fusible de rechange
42 SPARE 7,5 A Fusible de rechange
43 EFI MAIN 20 ASystème d’injection de carburant
multipoint/système d’injection de
carburant multipoint séquentielle,
système de refroidissement, EFI
NO.2
44 BATT FAN 10 A Ventilateur de refroidissement de
la batterie
45 IG2 20 ASystème d’injection multipoint/sys-
tème d’injection multipoint séquen-
tielle, MET, IGN, système de
gestion de l’énergie

477
4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)
4
Entretien et nettoyage
■

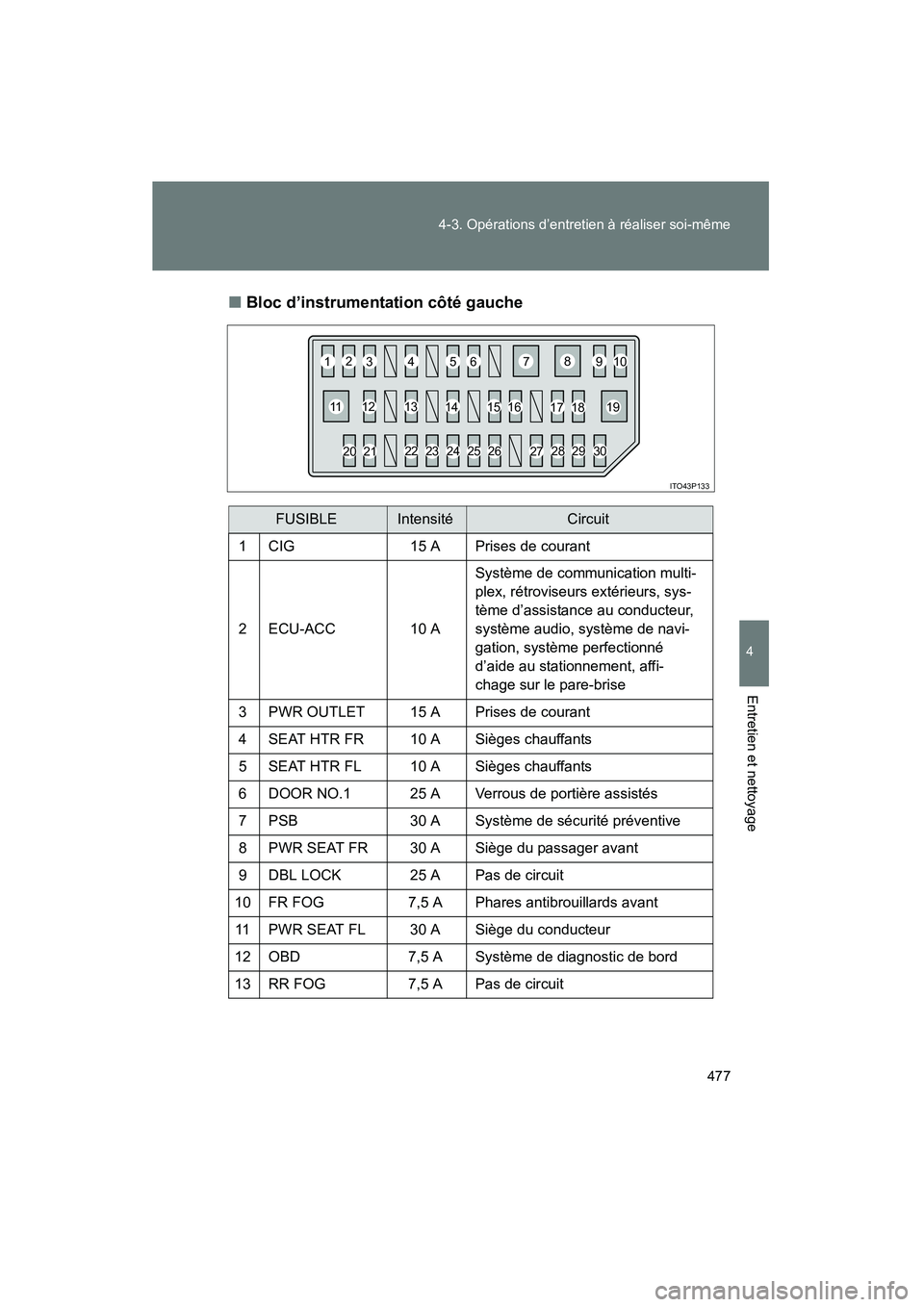

Bloc d’instrumentation côté gauche
FUSIBLEIntensitéCircuit
1 CIG 15 A Prises de courant
2 ECU-ACC 10 ASystème de communication multi-
plex, rétroviseurs extérieurs, sys-
tème d’assistance au conducteur,
système audio, système de navi-
gation, système perfectionné
d’aide au stationnement, affi-
chage sur le pare-brise
3 PWR OUTLET 15 A Prises de courant
4 SEAT HTR FR 10 A Sièges chauffants
5 SEAT HTR FL 10 A Sièges chauffants
6 DOOR NO.1 25 A Verrous de portière assistés
7 PSB 30 A Système de sécurité préventive
8 PWR SEAT FR 30 A Siège du passager avant
9 DBL LOCK 25 A Pas de circuit
10 FR FOG 7,5 A Phares antibrouillards avant
11 PWR SEAT FL 30 A Siège du conducteur
12 OBD 7,5 A Système de diagnostic de bord
13 RR FOG 7,5 A Pas de circuit
ITO43P133
12
3 4
56 7
8
910
11 12
13
14 15
16 17
18 19
23 24 25
26
2728
29
30
20 21 22

478 4-3. Opérations d’entretien à réaliser soi-même
PRIUS_D (OM47778D)

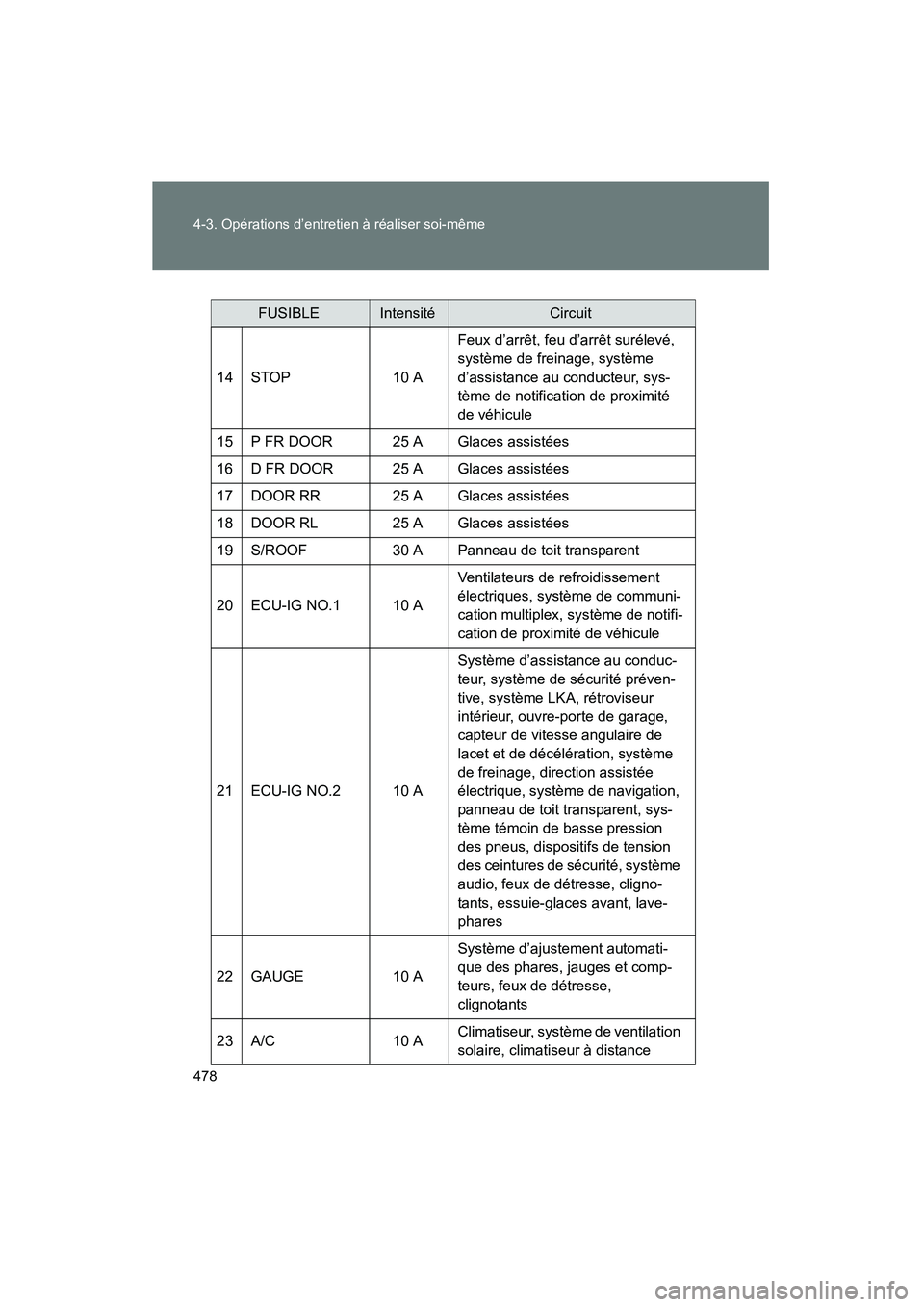

FUSIBLEIntensitéCircuit
14 STOP 10 A Feux d’arrêt, feu d’arrêt surélevé,
système de freinage, système
d’assistance au conducteur, sys-
tème de notification de proximité
de véhicule
15 P FR DOOR 25 A Glaces assistées
16 D FR DOOR 25 A Glaces assistées
17 DOOR RR 25 A Glaces assistées
18 DOOR RL 25 A Glaces assistées
19 S/ROOF 30 A Panneau de toit transparent
20 ECU-IG NO.1 10 A Ventilateurs de refroidissement
électriques, système de communi-
cation multiplex, système de notifi-
cation de proximité de véhicule
21 ECU-IG NO.2 10 A Système d’assistance au conduc-
teur, système de sécurité préven-
tive, système LKA, rétroviseur
intérieur, ouvre-porte de garage,
capteur de vitesse angulaire de
lacet et de décélération, système
de freinage, direction assistée
électrique, système de navigation,
panneau de toit transparent, sys-
tème témoin de basse pression
des pneus, dispositifs de tension
des ceintures de sécurité, système
audio, feux de détresse, cligno-
tants, essuie-glaces avant, lave-
phares
22 GAUGE 10 ASystème d’ajustement automati-
que des phares, jauges et comp-
teurs, feux de détresse,
clignotants
23 A/C 10 AClimatiseur, système de ventilation
solaire, climatiseur à distance
