airbag TOYOTA PRIUS 2015 Manual del propietario (in Spanish)

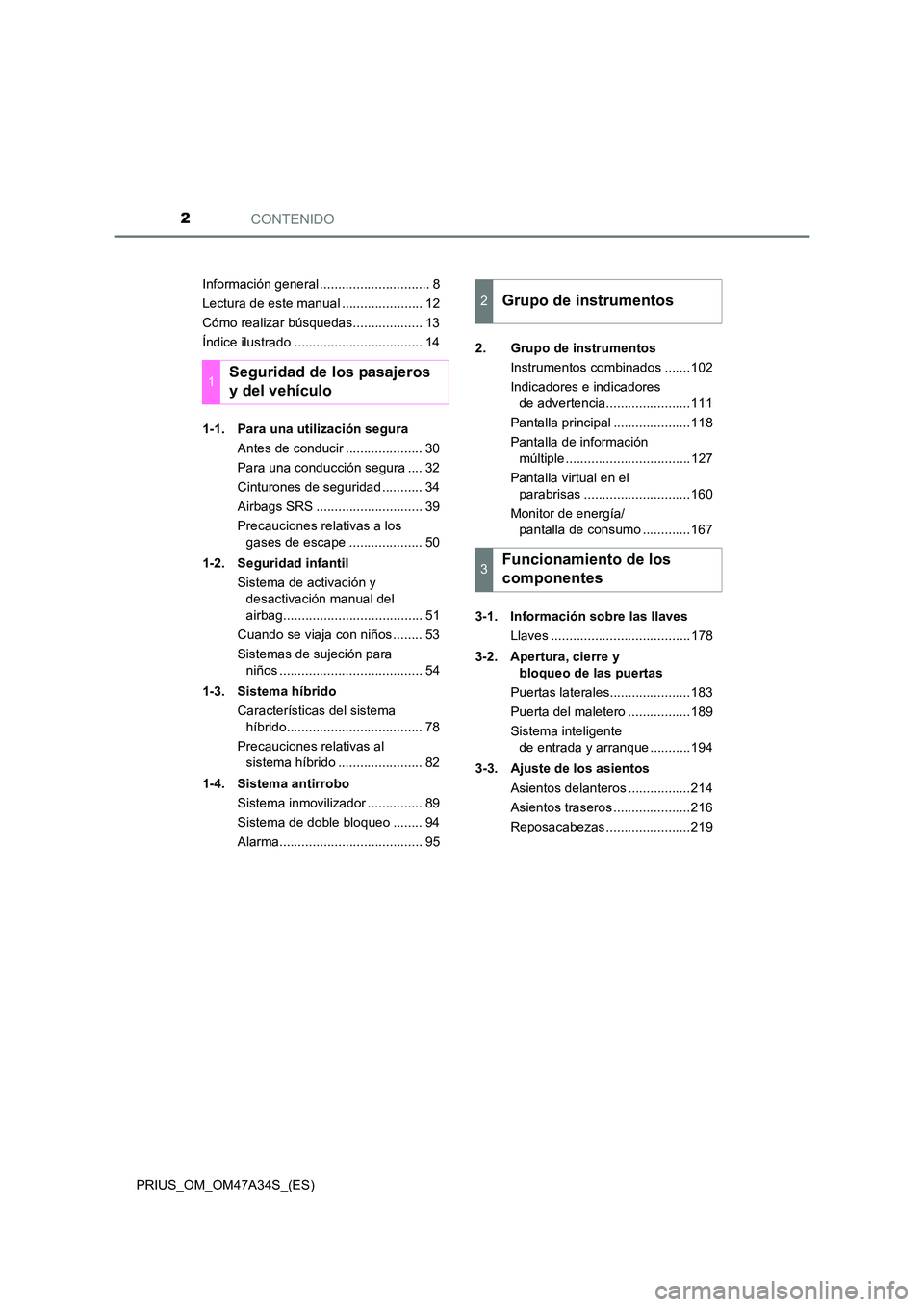

CONTENIDO2
PRIUS_OM_OM47A34S_(ES)Información general .............................. 8
Lectura de este manual ...................... 12
Cómo realizar búsquedas................... 13
Índice ilustrado ................................... 14
1-1. Para una utilización segura
Antes de conducir ..................... 30
Para una conducción segura .... 32
Cinturones de seguridad ........... 34
Airbags SRS ............................. 39
Precauciones relativas a los gases de escape .................... 50
1-2. Seguridad infantil Sistema de activación y desactivación manual del
airbag...................................... 51
Cuando se viaja con niños ........ 53
Sistemas de sujeción para niños ....................................... 54
1-3. Sistema híbrido Características del sistema híbrido..................................... 78
Precauciones relativas al sistema híbrido ....................... 82
1-4. Sistema antirrobo Sistema inmovilizador ............... 89
Sistema de doble bloqueo ........ 94
Alarma....................................... 95 2. Grupo de instrumentos
Instrumentos combinados .......102
Indicadores e indicadores de advertencia.......................111
Pantalla principal .....................118
Pantalla de información múltiple ..................................127
Pantalla virtual en el parabrisas .............................160
Monitor de energía/ pantalla de consumo .............167
3-1. Información sobre las llaves Llaves ......................................178
3-2. Apertura, cierre y bloqueo de las puertas
Puertas laterales......................183
Puerta del maletero .................189
Sistema inteligente de entrada y arranque ...........194
3-3. Ajuste de los asientos Asientos delanteros .................214
Asientos traseros .....................216
Reposacabezas .......................219
1Seguridad de los pasajeros
y del vehículo
2Grupo de instrumentos
3Funcionamiento de los
componentes

9

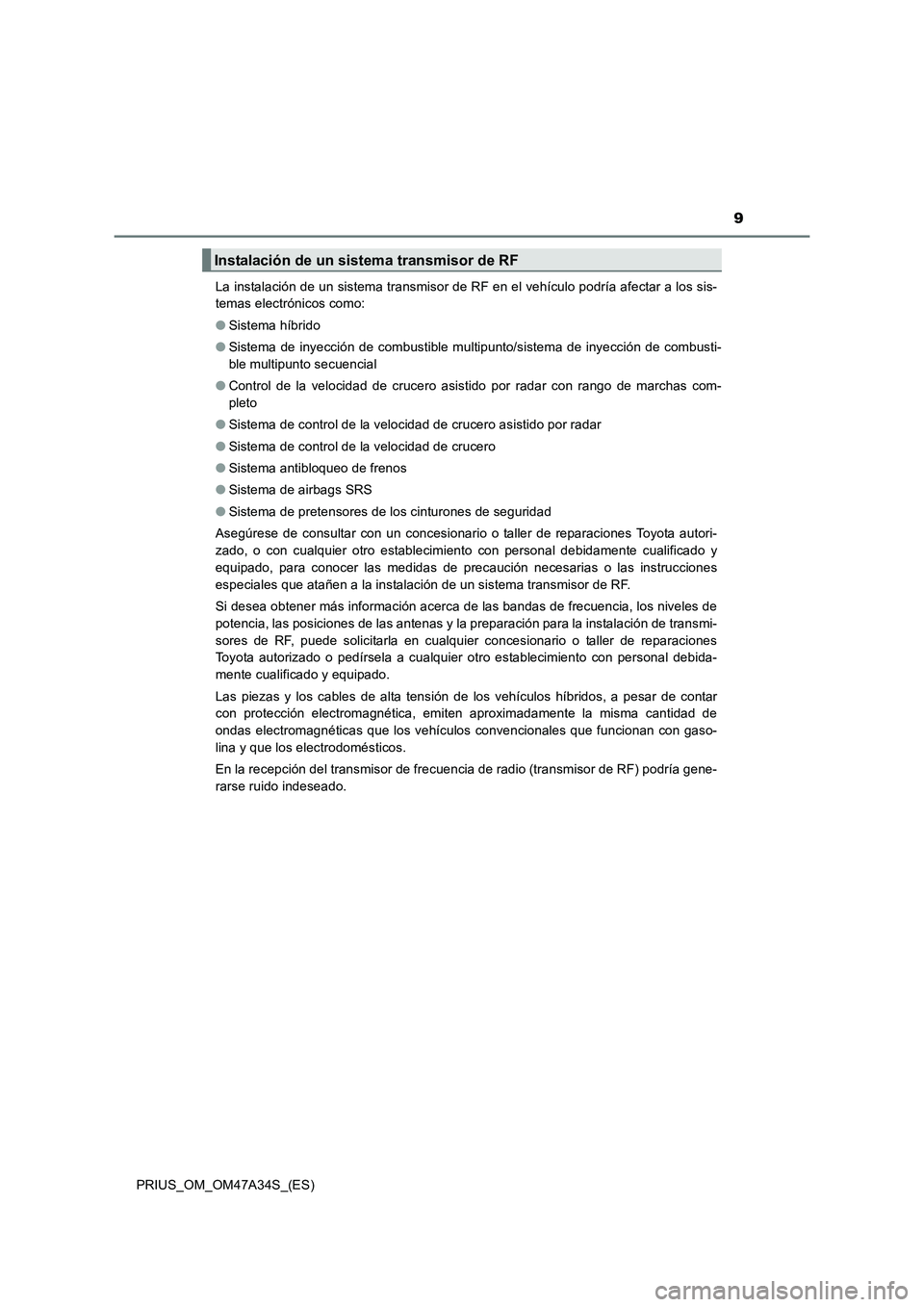

PRIUS_OM_OM47A34S_(ES)La instalación de un sistema transmisor de RF en el vehículo podría afectar a los sis-
temas electrónicos como:
●
Sistema híbrido
● Sistema de inyección de combustible multipunto/sistema de inyección de combusti-
ble multipunto secuencial
● Control de la velocidad de crucero asistido por radar con rango de marchas com-
pleto
● Sistema de control de la velocidad de crucero asistido por radar
● Sistema de control de la velocidad de crucero
● Sistema antibloqueo de frenos
● Sistema de airbags SRS
● Sistema de pretensores de los cinturones de seguridad
Asegúrese de consultar con un concesionario o taller de reparaciones Toyota autori-
zado, o con cualquier otro establecimiento con personal debidamente cualificado y
equipado, para conocer las medidas de precaución necesarias o las instrucciones
especiales que atañen a la instalación de un sistema transmisor de RF.
Si desea obtener más información acerca de las bandas de frecuencia, los niveles de
potencia, las posiciones de las antenas y la preparación para la instalación de transmi-
sores de RF, puede solicitarla en cualquier concesionario o taller de reparaciones
Toyota autorizado o pedírsela a cualquier otro establecimiento con personal debida-
mente cualificado y equipado.
Las piezas y los cables de alta tensión de los vehículos híbridos, a pesar de contar
con protección electromagnética, emiten aproximadamente la misma cantidad de
ondas electromagnéticas que los vehículos convencionales que funcionan con gaso-
lina y que los electrodomésticos.
En la recepción del transmisor de frecuencia de radio (transmisor de RF) podría gene-
rarse ruido indeseado.
Instalación de un sistema transmisor de RF

10

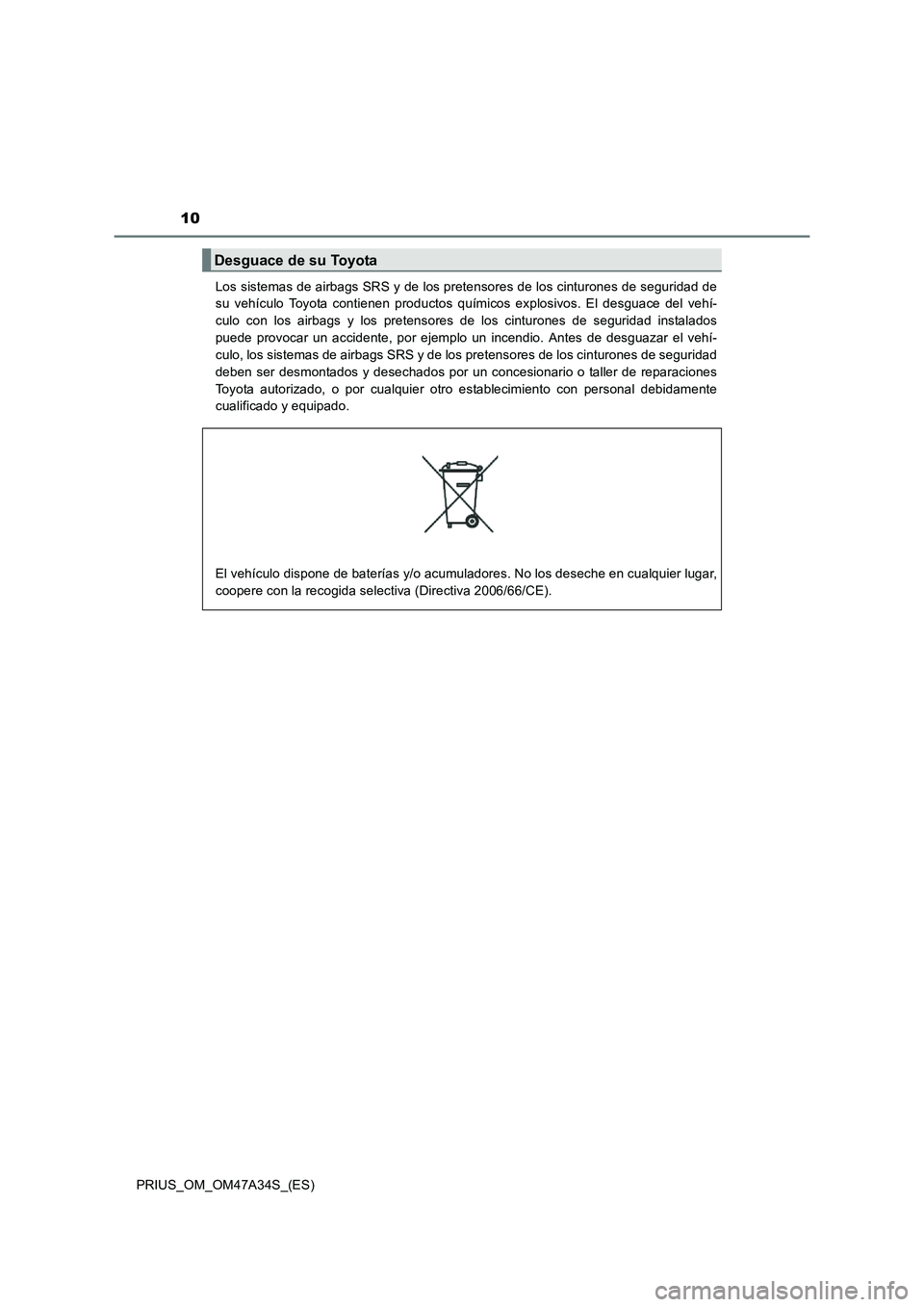

PRIUS_OM_OM47A34S_(ES)Los sistemas de airbags SRS y de los pretensores de los cinturones de seguridad de
su vehículo Toyota contienen productos químicos explosivos. El desguace del vehí-
culo con los airbags y los pretensores de los cinturones de seguridad instalados
puede provocar un accidente, por ejemplo un incendio. Antes de desguazar el vehí-
culo, los sistemas de airbags SRS y de los pretensores de los cinturones de seguridad
deben ser desmontados y desechados por un concesionario o taller de reparaciones
Toyota autorizado, o por cualquier otro establecimiento con personal debidamente
cualificado y equipado.
Desguace de su Toyota
El vehículo dispone de baterías y/o acumuladores. No los deseche en cualquier lugar,
coopere con la recogida selectiva (Directiva 2006/66/CE).

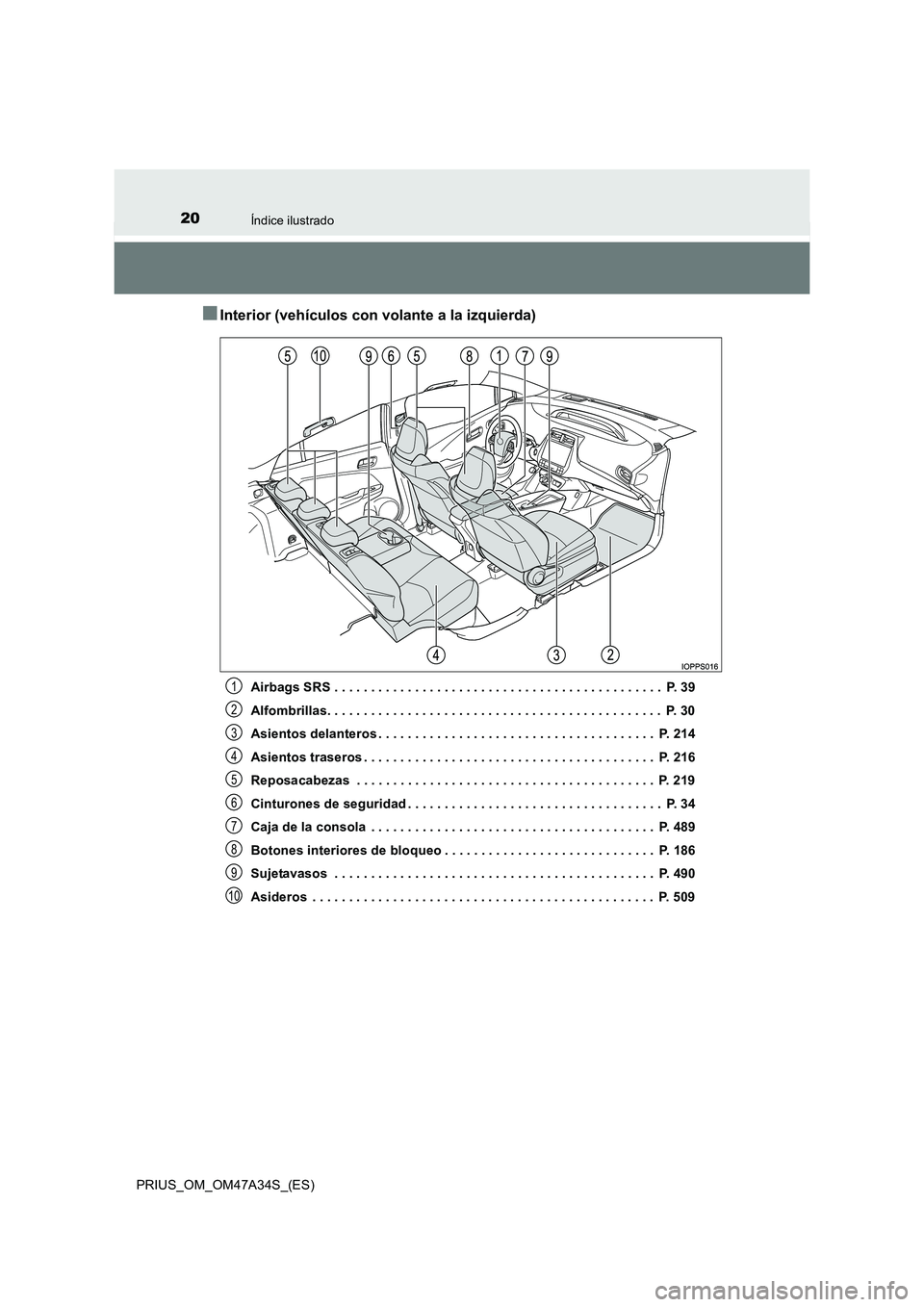

20Índice ilustrado
PRIUS_OM_OM47A34S_(ES)
■Interior (vehículos con volante a la izquierda)
Airbags SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 39
Alfombrillas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Asientos delanteros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 214
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 216
Reposacabezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 219
Cinturones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Caja de la consola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 489
Botones interiores de bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 186
Sujetavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 490
Asideros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 5091
2
3
4
5
6
7
8
9
10

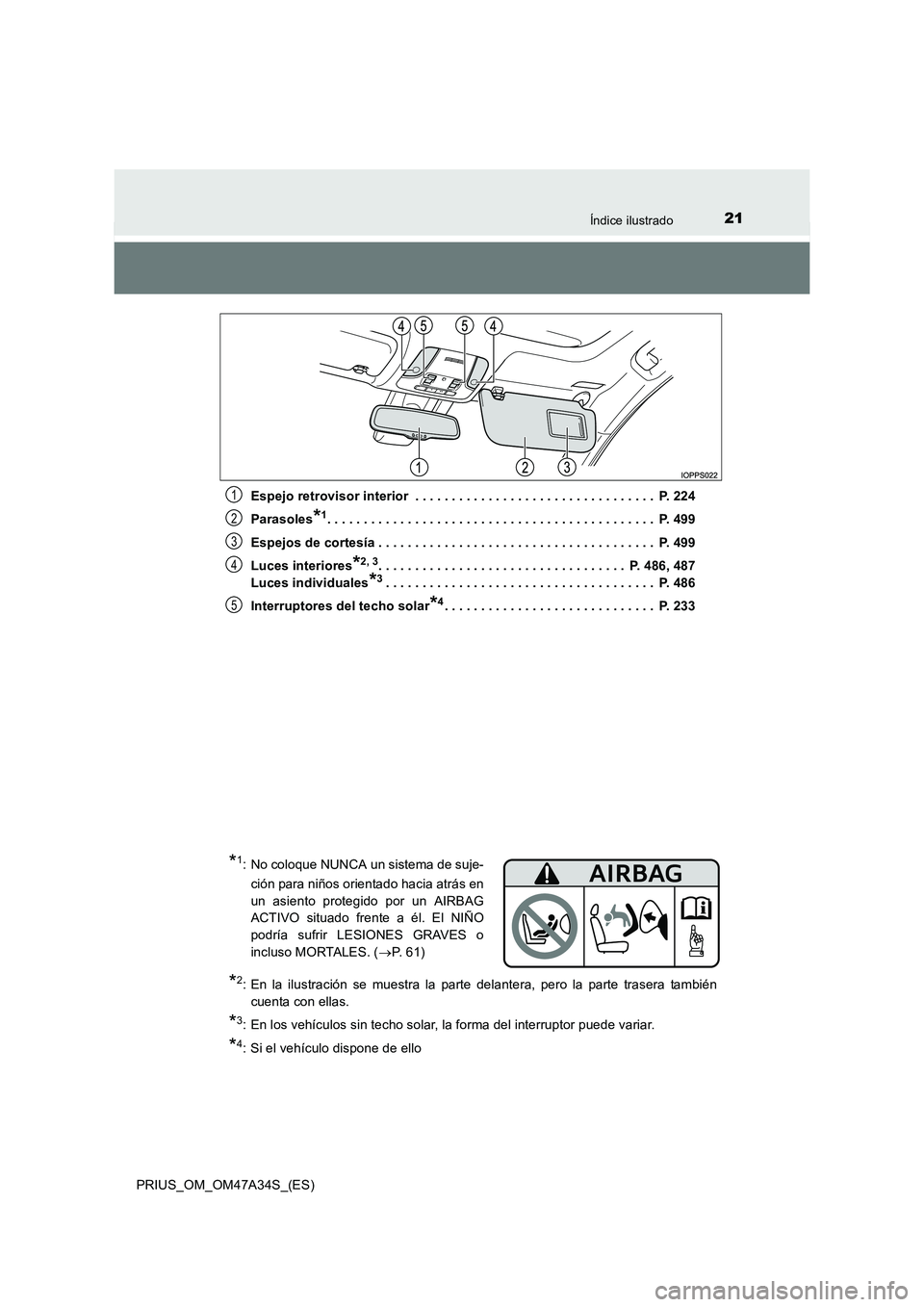

21Índice ilustrado
PRIUS_OM_OM47A34S_(ES)Espejo retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 224
Parasoles
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 499
Espejos de cortesía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 499
Luces interiores
*2, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486, 487
Luces individuales
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486
Interruptores del techo solar
*4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 233
1
2
3
4
5
*1: No coloque NUNCA un sistema de suje- ción para niños orientado hacia atrás en
un asiento protegido por un AIRBAG
ACTIVO situado frente a él. El NIÑO
podría sufrir LESIONES GRAVES o
incluso MORTALES. ( →P. 6 1 )
*2: En la ilustración se muestra la parte delantera, pero la parte trasera también
cuenta con ellas.
*3: En los vehículos sin techo solar, la forma del interruptor puede variar.
*4: Si el vehículo dispone de ello

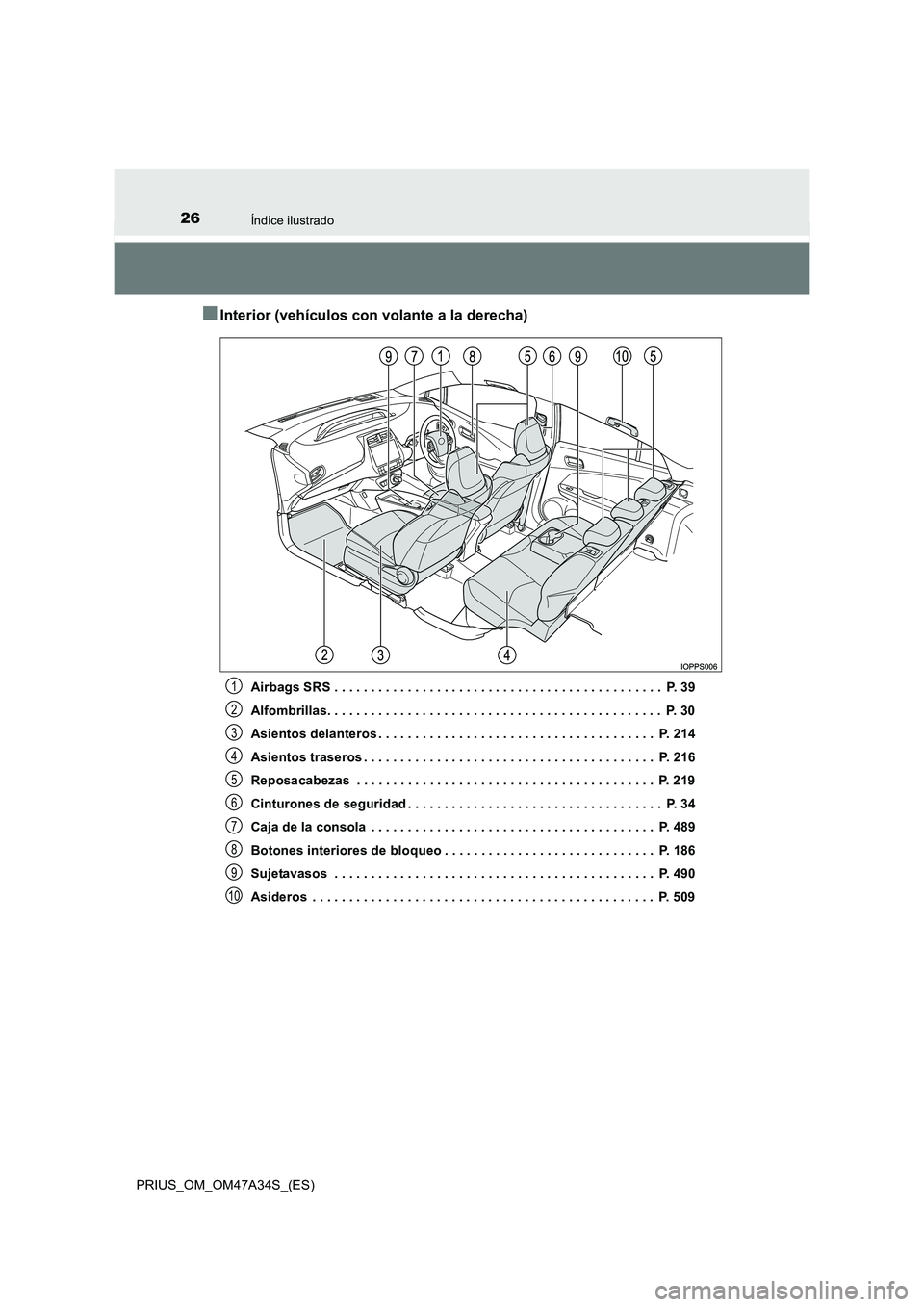

26Índice ilustrado
PRIUS_OM_OM47A34S_(ES)
■Interior (vehículos con volante a la derecha)
Airbags SRS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 39
Alfombrillas. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 30
Asientos delanteros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 214
Asientos traseros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 216
Reposacabezas . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 219
Cinturones de seguridad . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 34
Caja de la consola . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 489
Botones interiores de bloqueo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 186
Sujetavasos . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 490
Asideros . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 5091
2
3
4
5
6
7
8
9
10

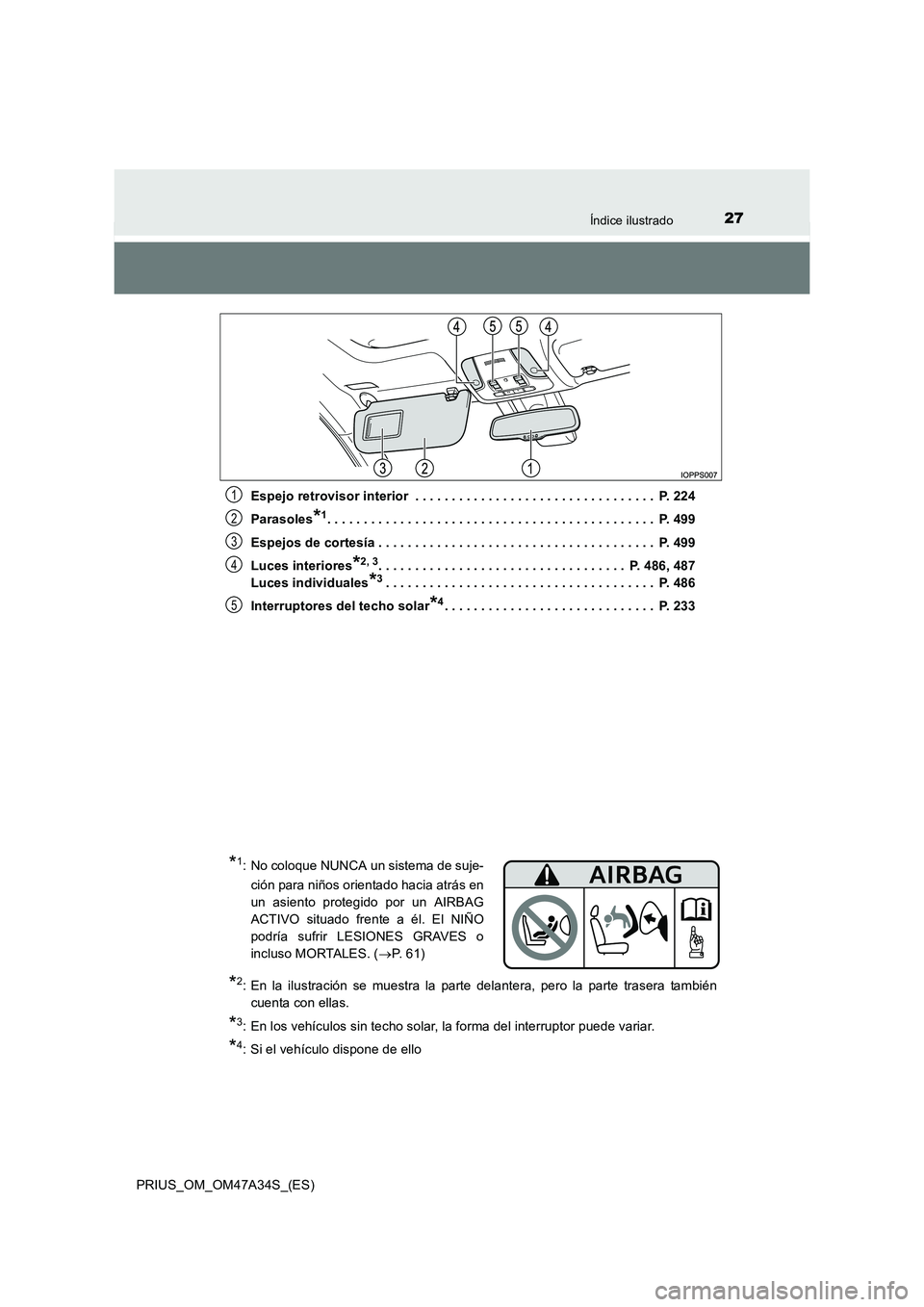

27Índice ilustrado
PRIUS_OM_OM47A34S_(ES)Espejo retrovisor interior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 224
Parasoles
*1. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 499
Espejos de cortesía . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 499
Luces interiores
*2, 3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486, 487
Luces individuales
*3. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 486
Interruptores del techo solar
*4. . . . . . . . . . . . . . . . . . . . . . . . . . . . . P. 233
1
2
3
4
5
*1: No coloque NUNCA un sistema de suje- ción para niños orientado hacia atrás en
un asiento protegido por un AIRBAG
ACTIVO situado frente a él. El NIÑO
podría sufrir LESIONES GRAVES o
incluso MORTALES. ( →P. 6 1 )
*2: En la ilustración se muestra la parte delantera, pero la parte trasera también
cuenta con ellas.
*3: En los vehículos sin techo solar, la forma del interruptor puede variar.
*4: Si el vehículo dispone de ello

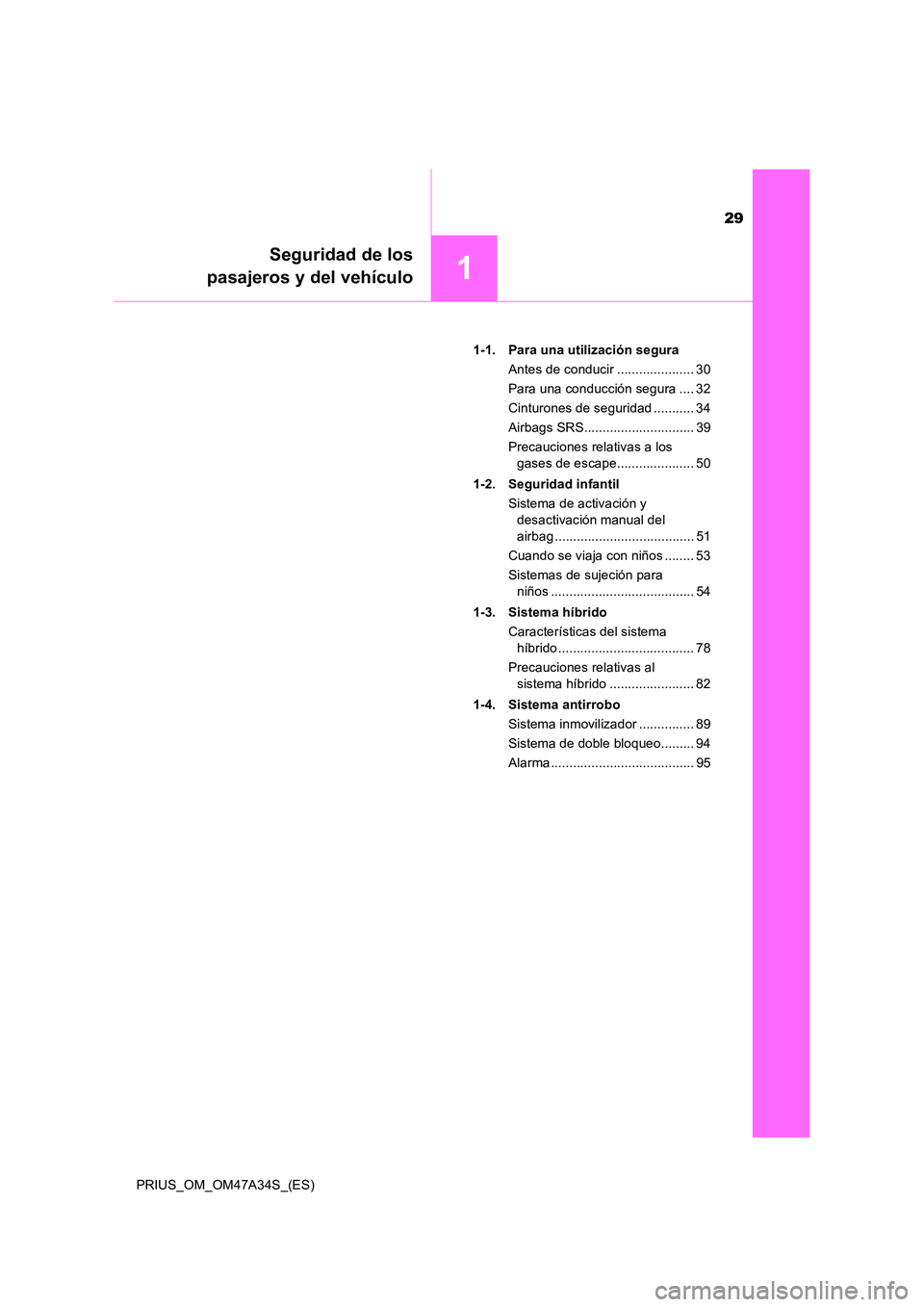

29
1
Seguridad de los
pasajeros y del vehículo
PRIUS_OM_OM47A34S_(ES) 1-1. Para una utilización segura
Antes de conducir ..................... 30
Para una conducción segura .... 32
Cinturones de seguridad ........... 34
Airbags SRS.............................. 39
Precauciones relativas a los gases de escape..................... 50
1-2. Seguridad infantil Sistema de activación y desactivación manual del
airbag ...................................... 51
Cuando se viaja con niños ........ 53
Sistemas de sujeción para niños ....................................... 54
1-3. Sistema híbrido Características del sistema híbrido ..................................... 78
Precauciones relativas al sistema híbrido ....................... 82
1-4. Sistema antirrobo Sistema inmovilizador ............... 89
Sistema de doble bloqueo......... 94
Alarma ....................................... 95

391-1. Para una utilización segura
1
Seguridad de los pasajeros y del vehículo
PRIUS_OM_OM47A34S_(ES)

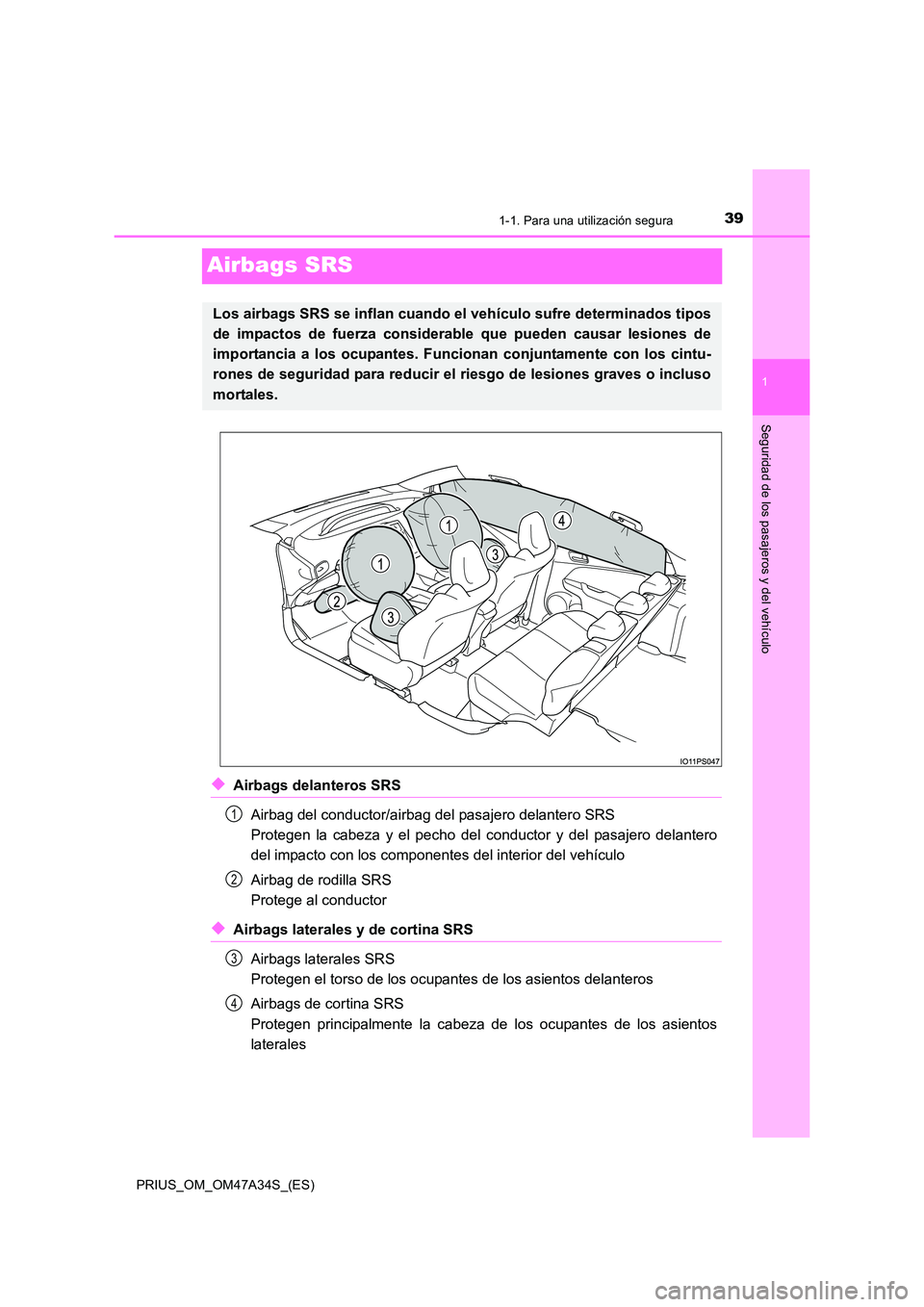

Airbags SRS
◆Airbags delanteros SRSAirbag del conductor/airbag del pasajero delantero SRS
Protegen la cabeza y el pecho del conductor y del pasajero delantero
del impacto con los componentes del interior del vehículo
Airbag de rodilla SRS
Protege al conductor
◆Airbags laterales y de cortina SRSAirbags laterales SRS
Protegen el torso de los ocupantes de los asientos delanteros
Airbags de cortina SRS
Protegen principalmente la cabeza de los ocupantes de los asientos
laterales
Los airbags SRS se inflan cuando el vehículo sufre determinados tipos
de impactos de fuerza considerable que pueden causar lesiones de
importancia a los ocupantes. Funcionan conjuntamente con los cintu-
rones de seguridad para reducir el riesgo de lesiones graves o incluso
mortales.
1
2
3
4

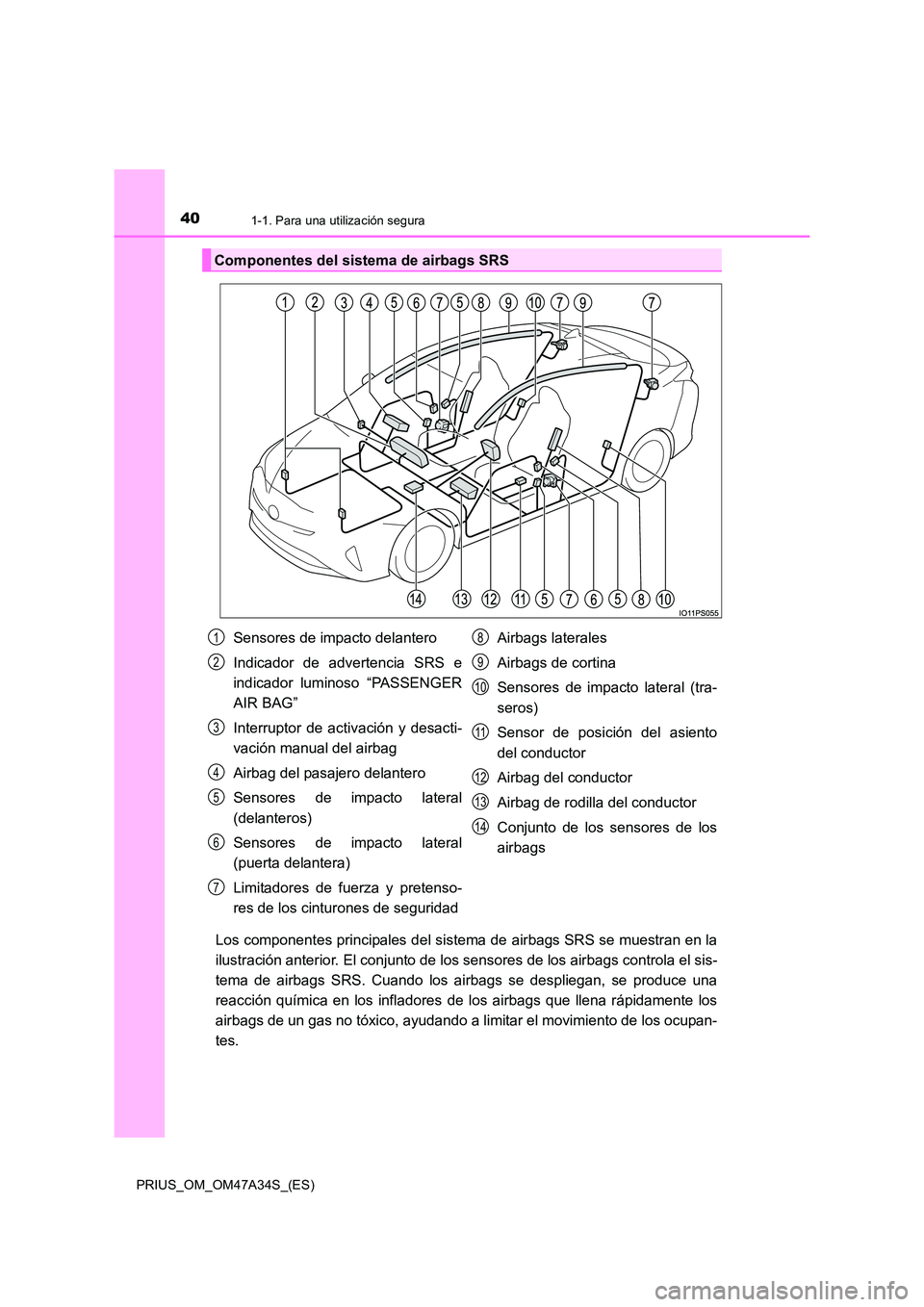

401-1. Para una utilización segura
PRIUS_OM_OM47A34S_(ES)
Los componentes principales del sistema de airbags SRS se muestran en la
ilustración anterior. El conjunto de los sensores de los airbags controla el sis-
tema de airbags SRS. Cuando los airbags se despliegan, se produce una
reacción química en los infladores de los airbags que llena rápidamente los
airbags de un gas no tóxico, ayudando a limitar el movimiento de los ocupan-
tes.
Componentes del sistema de airbags SRS
Sensores de impacto delantero
Indicador de advertencia SRS e
indicador luminoso “PASSENGER
AIR BAG”
Interruptor de activación y desacti-
vación manual del airbag
Airbag del pasajero delantero
Sensores de impacto lateral
(delanteros)
Sensores de impacto lateral
(puerta delantera)
Limitadores de fuerza y pretenso-
res de los cinturones de seguridadAirbags laterales
Airbags de cortina
Sensores de impacto lateral (tra-
seros)
Sensor de posición del asiento
del conductor
Airbag del conductor
Airbag de rodilla del conductor
Conjunto de los sensores de los
airbags1
2
3
4
5
6
7
8
9
10
11
12
13
14
