Page 531 of 712

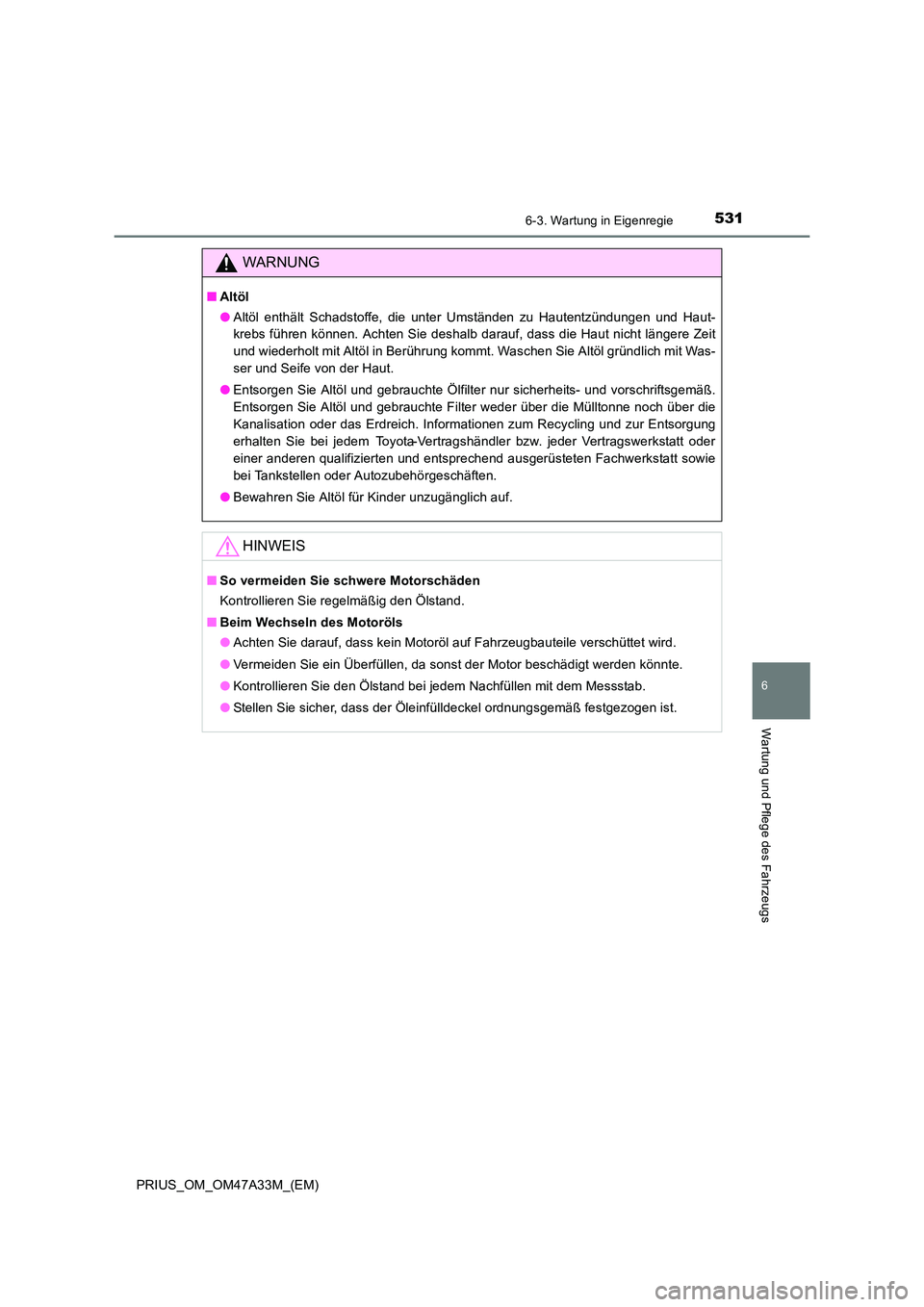

5316-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Altöl
●Altöl enthält Schadstoffe, die unter Umständen zu Hautentzündungen und Haut-
krebs führen können. Achten Sie deshalb darauf, dass die Haut nicht längere Zeit
und wiederholt mit Altöl in Berührung kommt. Waschen Sie Altöl gründlich mit Was-
ser und Seife von der Haut.
● Entsorgen Sie Altöl und gebrauchte Ölfilter nur sicherheits- und vorschriftsgemäß.
Entsorgen Sie Altöl und gebrauchte Filter weder über die Mülltonne noch über die
Kanalisation oder das Erdreich. Informationen zum Recycling und zur Entsorgung
erhalten Sie bei jedem Toyota-Vertragshändler bzw. jeder Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt sowie
bei Tankstellen oder Autozubehörgeschäften.
● Bewahren Sie Altöl für Kinder unzugänglich auf.
HINWEIS
■So vermeiden Sie schwere Motorschäden
Kontrollieren Sie regelmäßig den Ölstand.
■ Beim Wechseln des Motoröls
●Achten Sie darauf, dass kein Motoröl auf Fahrzeugbauteile verschüttet wird.
● Vermeiden Sie ein Überfüllen, da sonst der Motor beschädigt werden könnte.
● Kontrollieren Sie den Ölstand bei jedem Nachfüllen mit dem Messstab.
● Stellen Sie sicher, dass der Öleinfülldeckel ordnungsgemäß festgezogen ist.
Page 532 of 712

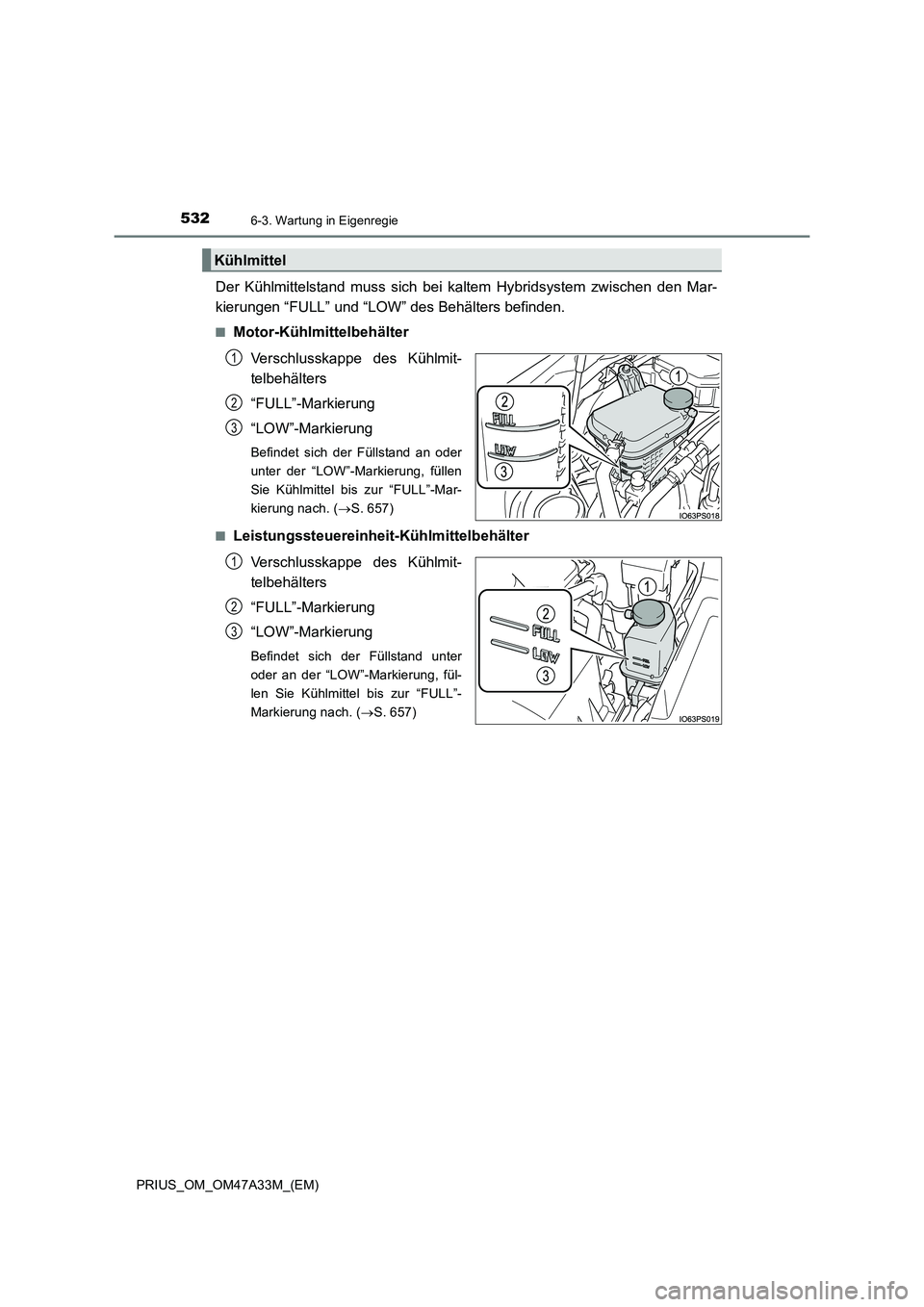

5326-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
Der Kühlmittelstand muss sich bei kaltem Hybridsystem zwischen den Mar-
kierungen “FULL” und “LOW” des Behälters befinden.
■Motor-KühlmittelbehälterVerschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand an oder
unter der “LOW”-Markierung, füllen
Sie Kühlmittel bis zur “FULL”-Mar-
kierung nach. ( →S. 657)
■
Leistungssteuereinheit-Kühlmittelbehälter Verschlusskappe des Kühlmit-
telbehälters
“FULL”-Markierung
“LOW”-Markierung
Befindet sich der Füllstand unter
oder an der “LOW”-Markierung, fül-
len Sie Kühlmittel bis zur “FULL”-
Markierung nach. ( →S. 657)
Kühlmittel
1
2
3
1
2
3
Page 533 of 712

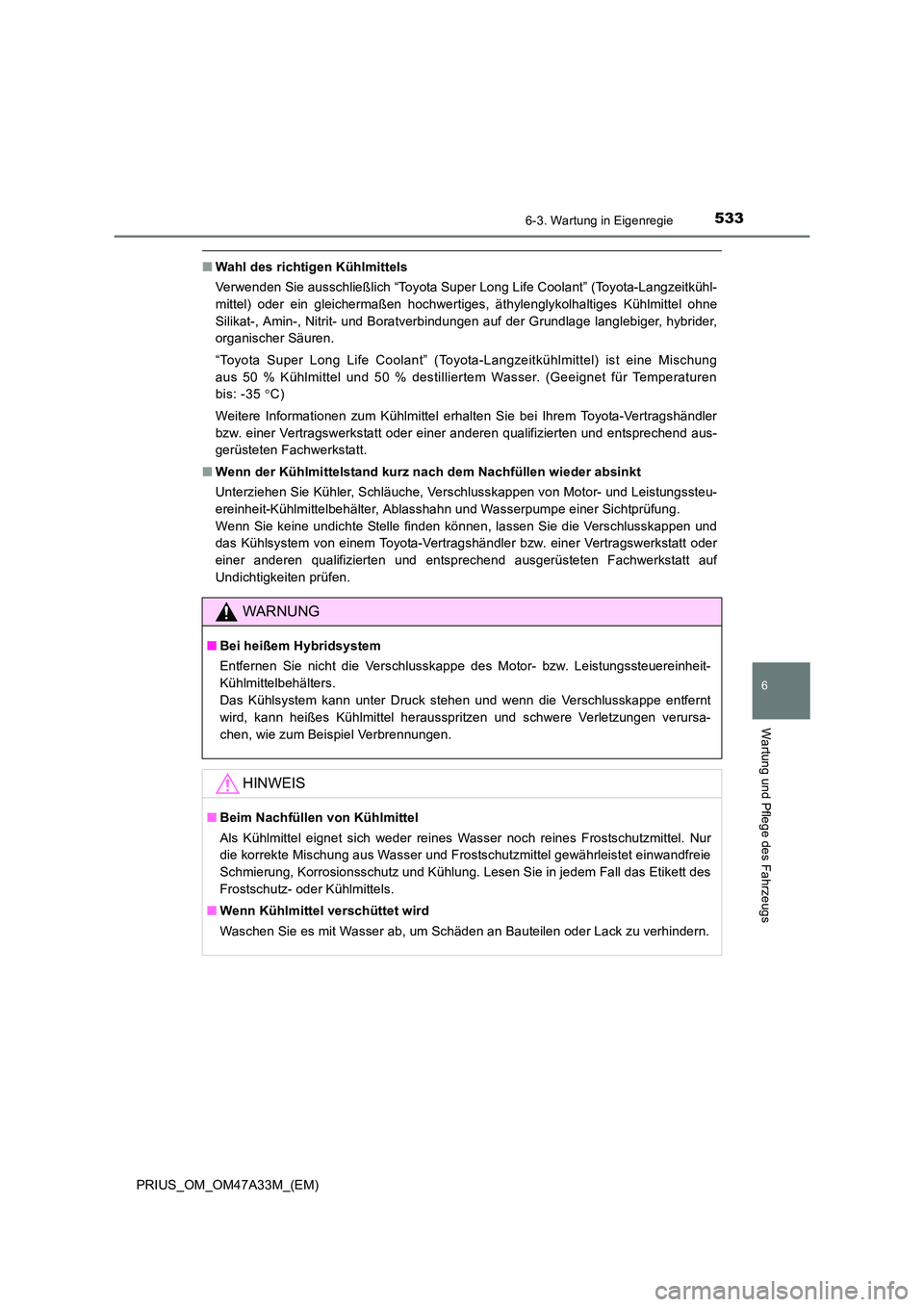

5336-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Wahl des richtigen Kühlmittels
Verwenden Sie ausschließlich “Toyota Super Long Life Coolant” (Toyota-Langzeitkühl-
mittel) oder ein gleichermaßen hochwertiges, äthylenglykolhaltiges Kühlmittel ohne
Silikat-, Amin-, Nitrit- und Boratverbindungen auf der Grundlage langlebiger, hybrider,
organischer Säuren.
“Toyota Super Long Life Coolant” (Toyota-Langzeitkühlmittel) ist eine Mischung
aus 50 % Kühlmittel und 50 % destilliertem Wasser. (Geeignet für Temperaturen
bis: -35 °C)
Weitere Informationen zum Kühlmittel erhalten Sie bei Ihrem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt.
■ Wenn der Kühlmittelstand kurz nach dem Nachfüllen wieder absinkt
Unterziehen Sie Kühler, Schläuche, Verschlusskappen von Motor- und Leistungssteu-
ereinheit-Kühlmittelbehälter, Ablasshahn und Wasserpumpe einer Sichtprüfung.
Wenn Sie keine undichte Stelle finden können, lassen Sie die Verschlusskappen und
das Kühlsystem von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder
einer anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt auf
Undichtigkeiten prüfen.
WARNUNG
■Bei heißem Hybridsystem
Entfernen Sie nicht die Verschlusskappe des Motor- bzw. Leistungssteuereinheit-
Kühlmittelbehälters.
Das Kühlsystem kann unter Druck stehen und wenn die Verschlusskappe entfernt
wird, kann heißes Kühlmittel herausspritzen und schwere Verletzungen verursa-
chen, wie zum Beispiel Verbrennungen.
HINWEIS
■Beim Nachfüllen von Kühlmittel
Als Kühlmittel eignet sich weder reines Wasser noch reines Frostschutzmittel. Nur
die korrekte Mischung aus Wasser und Frostschutzmittel gewährleistet einwandfreie
Schmierung, Korrosionsschutz und Kühlung. Lesen Sie in jedem Fall das Etikett des
Frostschutz- oder Kühlmittels.
■ Wenn Kühlmittel verschüttet wird
Waschen Sie es mit Wasser ab, um Schäden an Bauteilen oder Lack zu verhindern.
Page 534 of 712

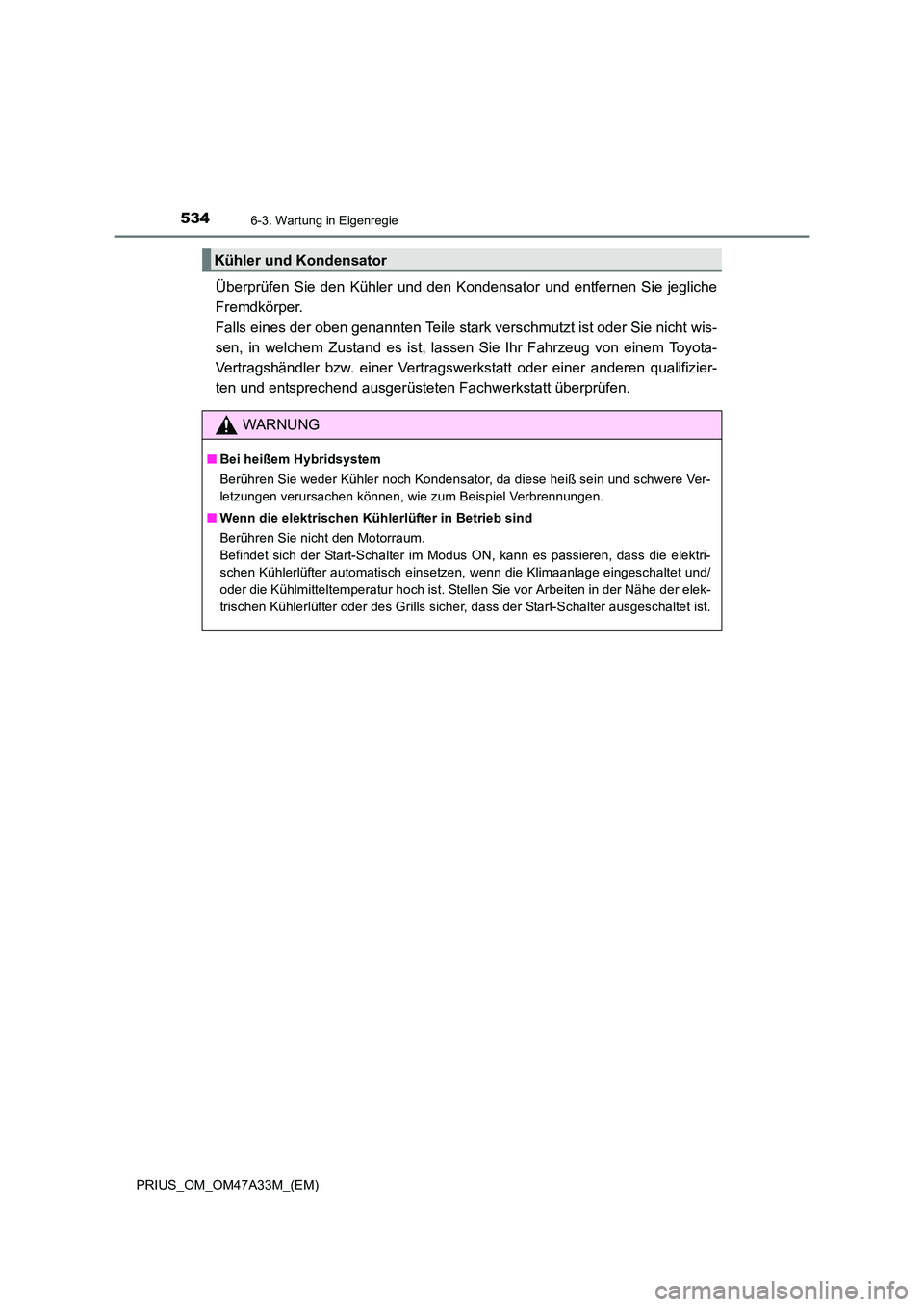

5346-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
Überprüfen Sie den Kühler und den Kondensator und entfernen Sie jegliche
Fremdkörper.
Falls eines der oben genannten Teile stark verschmutzt ist oder Sie nicht wis-
sen, in welchem Zustand es ist, lassen Sie Ihr Fahrzeug von einem Toyota-
Vertragshändler bzw. einer Vertrags werkstatt oder einer anderen qualifizier-
ten und entsprechend ausgerüsteten Fachwerkstatt überprüfen.
Kühler und Kondensator
WARNUNG
■ Bei heißem Hybridsystem
Berühren Sie weder Kühler noch Kondensator, da diese heiß sein und schwere Ver-
letzungen verursachen können, wie zum Beispiel Verbrennungen.
■ Wenn die elektrischen Kühlerlüfter in Betrieb sind
Berühren Sie nicht den Motorraum.
Befindet sich der Start-Schalter im Modus ON, kann es passieren, dass die elektri-
schen Kühlerlüfter automatisch einsetzen, wenn die Klimaanlage eingeschaltet und/
oder die Kühlmitteltemperatur hoch ist. Stellen Sie vor Arbeiten in der Nähe der elek-
trischen Kühlerlüfter oder des Grills sicher, dass der Start-Schalter ausgeschaltet ist.

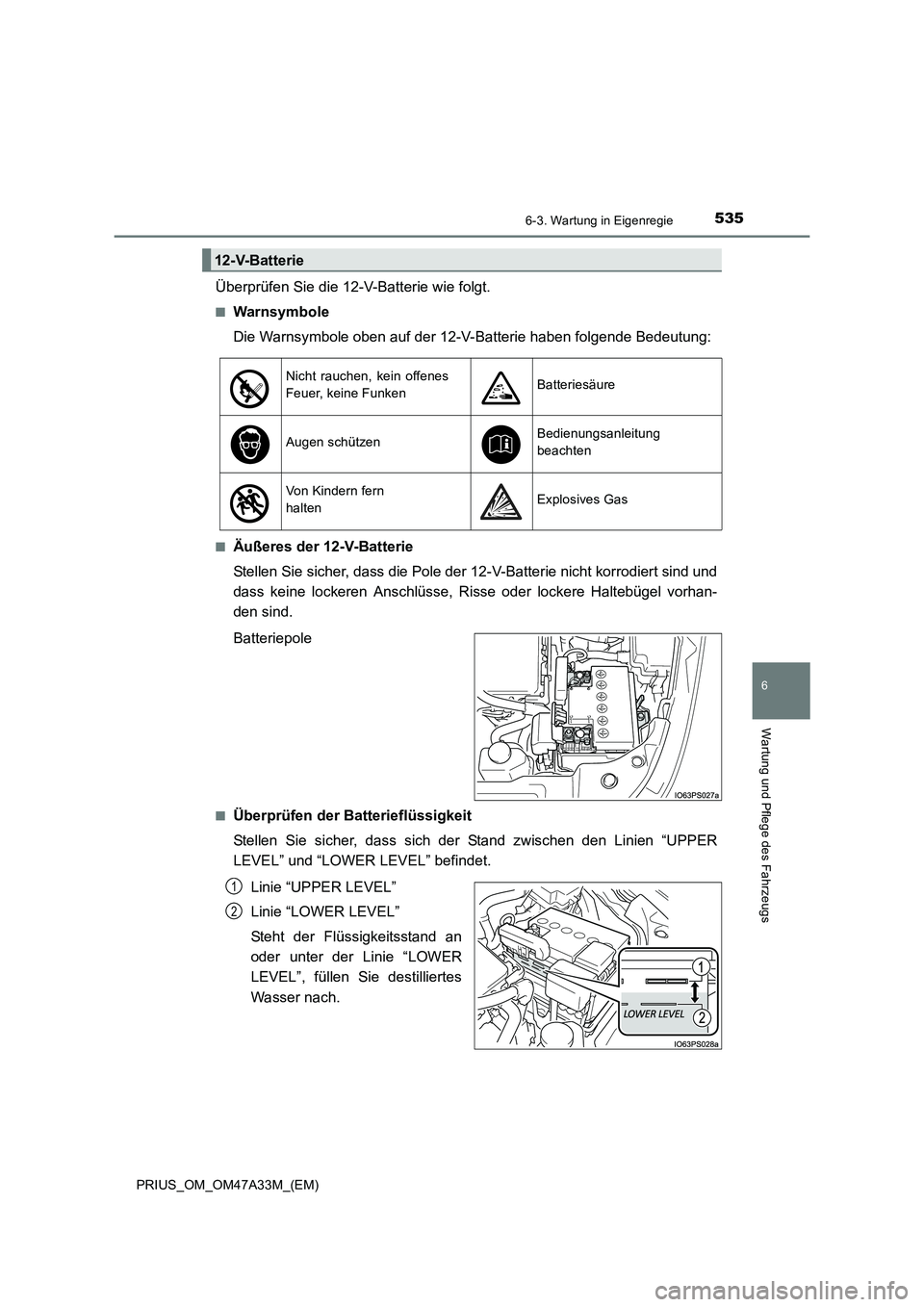

Page 535 of 712

5356-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
6
Wartung und Pflege des Fahrzeugs
Überprüfen Sie die 12-V-Batterie wie folgt.
■Warnsymbole
Die Warnsymbole oben auf der 12-V-Batterie haben folgende Bedeutung:
■Äußeres der 12-V-Batterie
Stellen Sie sicher, dass die Pole der 12-V-Batterie nicht korrodiert sind und
dass keine lockeren Anschlüsse, Risse oder lockere Haltebügel vorhan-
den sind.
Batteriepole
■Überprüfen der Batterieflüssigkeit
Stellen Sie sicher, dass sich der Stand zwischen den Linien “UPPER
LEVEL” und “LOWER LEVEL” befindet.Linie “UPPER LEVEL”
Linie “LOWER LEVEL”
Steht der Flüssigkeitsstand an
oder unter der Linie “LOWER
LEVEL”, füllen Sie destilliertes
Wasser nach.
12-V-Batterie
Nicht rauchen, kein offenes
Feuer, keine FunkenBatteriesäure
Augen schützenBedienungsanleitung
beachten
Von Kindern fern
haltenExplosives Gas
1
2
Page 536 of 712

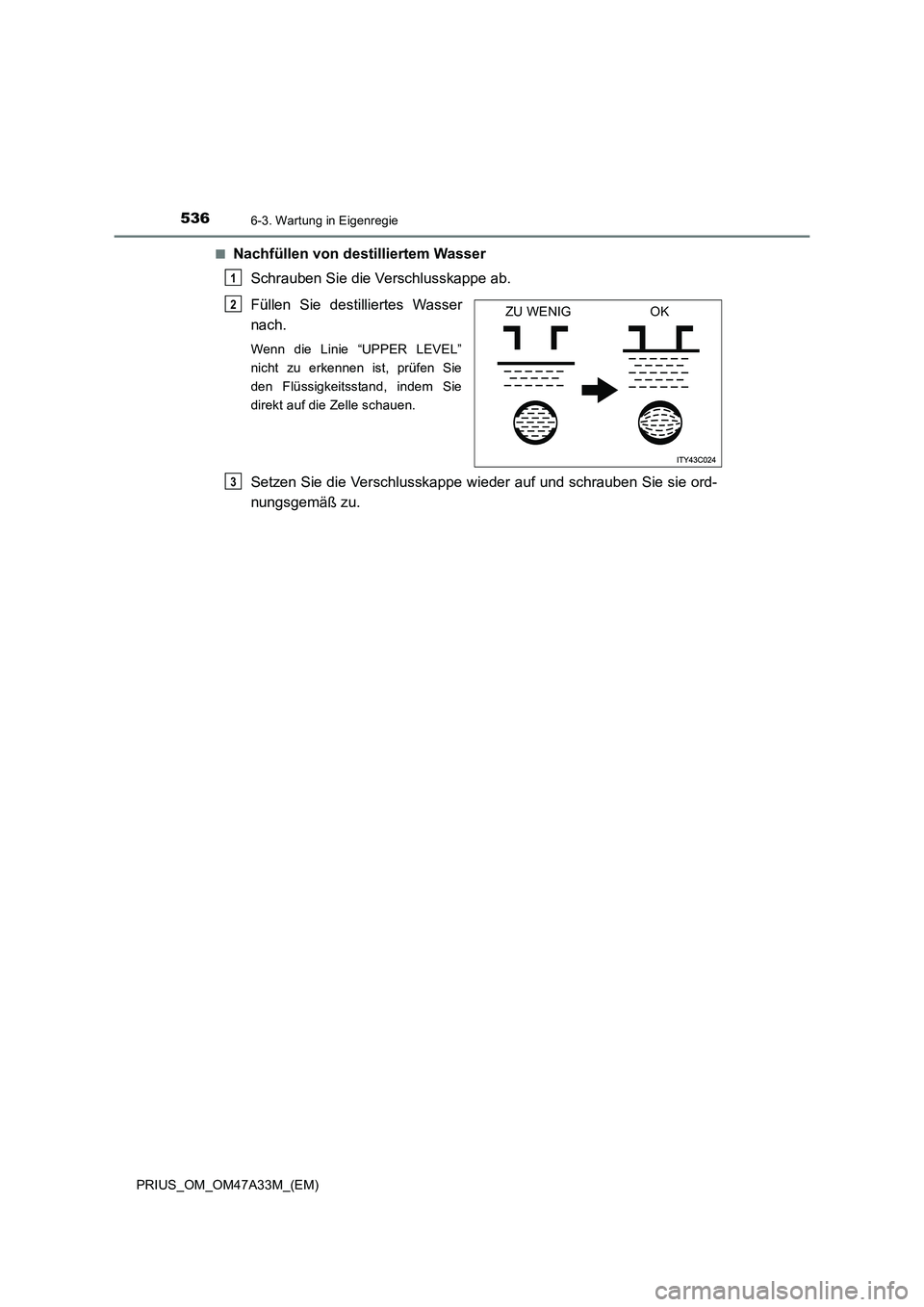

5366-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)■
Nachfüllen von destilliertem Wasser
Schrauben Sie die Verschlusskappe ab.
Füllen Sie destilliertes Wasser
nach.
Wenn die Linie “UPPER LEVEL”
nicht zu erkennen ist, prüfen Sie
den Flüssigkeitsstand, indem Sie
direkt auf die Zelle schauen.
Setzen Sie die Verschlusskappe wieder auf und schrauben Sie sie ord-
nungsgemäß zu.
1
ZU WENIGOK2
3
Page 537 of 712

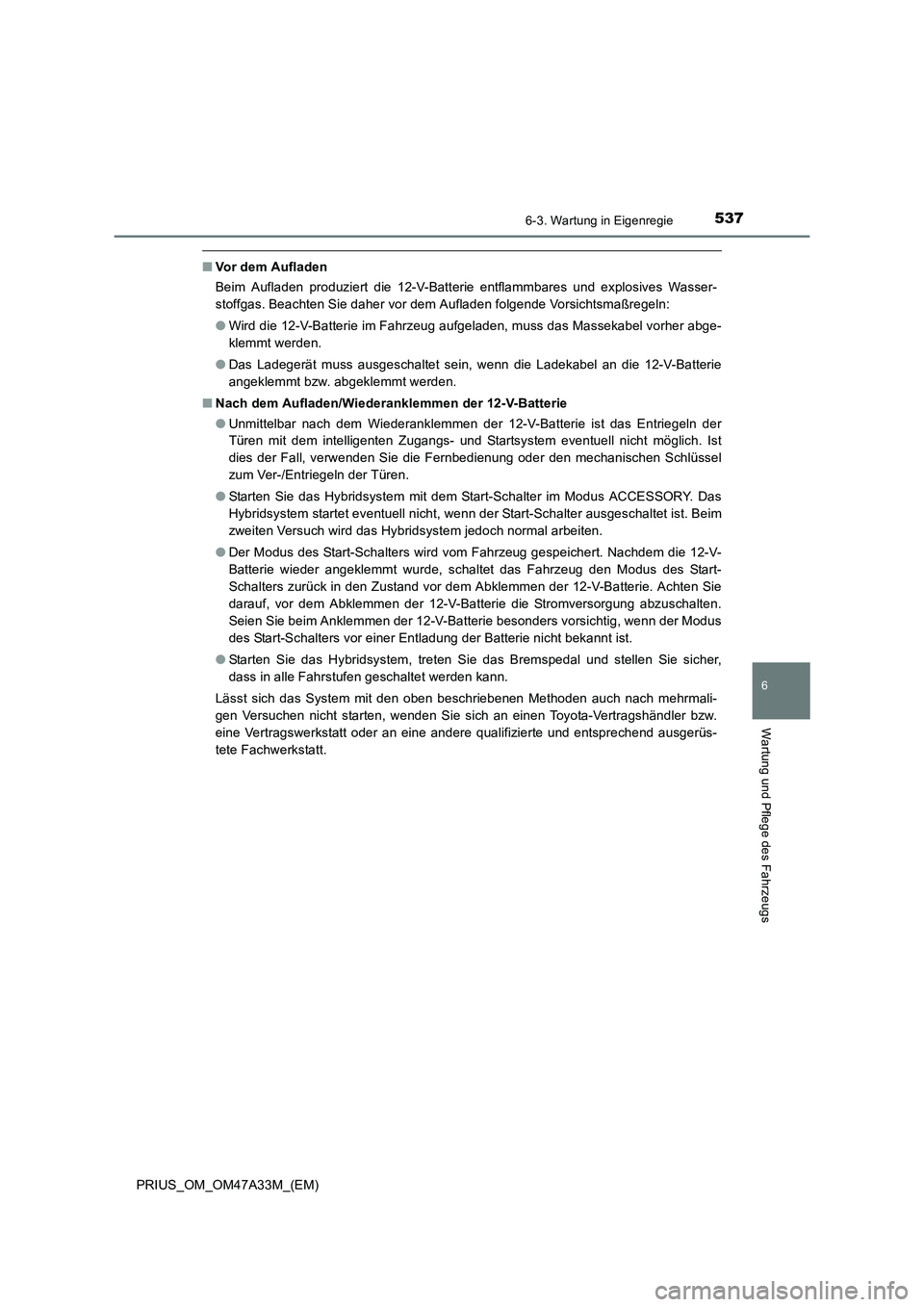

5376-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
6
Wartung und Pflege des Fahrzeugs
■Vor dem Aufladen
Beim Aufladen produziert die 12-V-Batterie entflammbares und explosives Wasser-
stoffgas. Beachten Sie daher vor dem Aufladen folgende Vorsichtsmaßregeln:
●Wird die 12-V-Batterie im Fahrzeug aufgeladen, muss das Massekabel vorher abge-
klemmt werden.
● Das Ladegerät muss ausgeschaltet sein, wenn die Ladekabel an die 12-V-Batterie
angeklemmt bzw. abgeklemmt werden.
■ Nach dem Aufladen/Wiedera nklemmen der 12-V-Batterie
● Unmittelbar nach dem Wiederanklemmen der 12-V-Batterie ist das Entriegeln der
Türen mit dem intelligenten Zugangs- und Startsystem eventuell nicht möglich. Ist
dies der Fall, verwenden Sie die Fernbedienung oder den mechanischen Schlüssel
zum Ver-/Entriegeln der Türen.
● Starten Sie das Hybridsystem mit dem Start-Schalter im Modus ACCESSORY. Das
Hybridsystem startet eventuell nicht, wenn der Start-Schalter ausgeschaltet ist. Beim
zweiten Versuch wird das Hybridsystem jedoch normal arbeiten.
● Der Modus des Start-Schalters wird vom Fahrzeug gespeichert. Nachdem die 12-V-
Batterie wieder angeklemmt wurde, schaltet das Fahrzeug den Modus des Start-
Schalters zurück in den Zustand vor dem Abklemmen der 12-V-Batterie. Achten Sie
darauf, vor dem Abklemmen der 12-V-Batterie die Stromversorgung abzuschalten.
Seien Sie beim Anklemmen der 12-V-Batterie besonders vorsichtig, wenn der Modus
des Start-Schalters vor einer Entladung der Batterie nicht bekannt ist.
● Starten Sie das Hybridsystem, treten Sie das Bremspedal und stellen Sie sicher,
dass in alle Fahrstufen geschaltet werden kann.
Lässt sich das System mit den oben beschriebenen Methoden auch nach mehrmali-
gen Versuchen nicht starten, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Vertragswerkstatt oder an eine andere qualifizierte und entsprechend ausgerüs-
tete Fachwerkstatt.

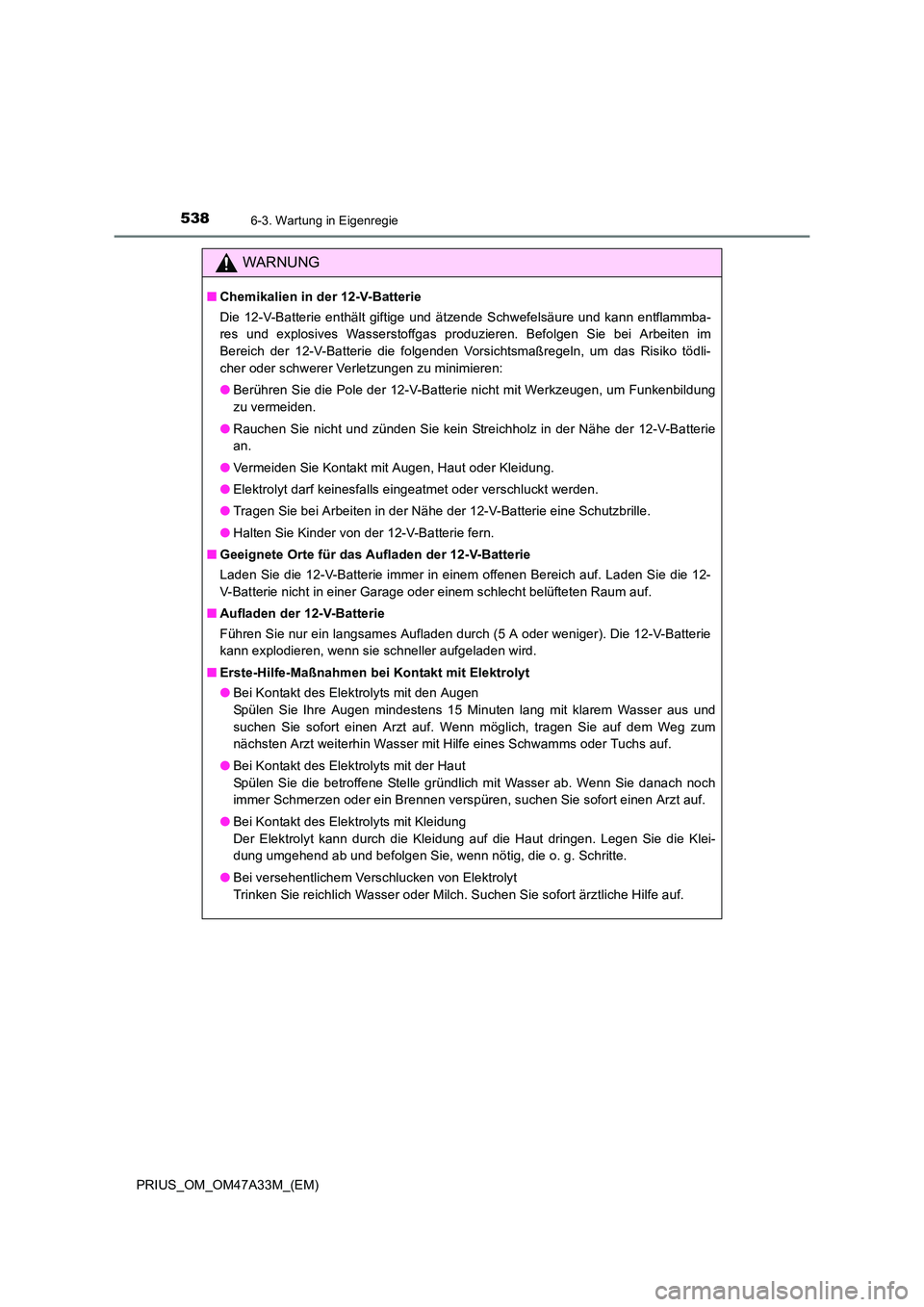

Page 538 of 712

5386-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
WARNUNG
■Chemikalien in der 12-V-Batterie
Die 12-V-Batterie enthält giftige und ätzende Schwefelsäure und kann entflammba-
res und explosives Wasserstoffgas produzieren. Befolgen Sie bei Arbeiten im
Bereich der 12-V-Batterie die folgenden Vorsichtsmaßregeln, um das Risiko tödli-
cher oder schwerer Verletzungen zu minimieren:
●Berühren Sie die Pole der 12-V-Batterie nicht mit Werkzeugen, um Funkenbildung
zu vermeiden.
● Rauchen Sie nicht und zünden Sie kein Streichholz in der Nähe der 12-V-Batterie
an.
● Vermeiden Sie Kontakt mit Augen, Haut oder Kleidung.
● Elektrolyt darf keinesfalls eingeatmet oder verschluckt werden.
● Tragen Sie bei Arbeiten in der Nähe der 12-V-Batterie eine Schutzbrille.
● Halten Sie Kinder von der 12-V-Batterie fern.
■ Geeignete Orte für das Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie immer in einem offenen Bereich auf. Laden Sie die 12-
V-Batterie nicht in einer Garage oder einem schlecht belüfteten Raum auf.
■ Aufladen der 12-V-Batterie
Führen Sie nur ein langsames Aufladen durch (5 A oder weniger). Die 12-V-Batterie
kann explodieren, wenn sie schneller aufgeladen wird.
■ Erste-Hilfe-Maßnahmen bei Kontakt mit Elektrolyt
●Bei Kontakt des Elektrolyts mit den Augen
Spülen Sie Ihre Augen mindestens 15 Minuten lang mit klarem Wasser aus und
suchen Sie sofort einen Arzt auf. Wenn möglich, tragen Sie auf dem Weg zum
nächsten Arzt weiterhin Wasser mit Hilfe eines Schwamms oder Tuchs auf.
● Bei Kontakt des Elektrolyts mit der Haut
Spülen Sie die betroffene Stelle gründlich mit Wasser ab. Wenn Sie danach noch
immer Schmerzen oder ein Brennen verspüren, suchen Sie sofort einen Arzt auf.
● Bei Kontakt des Elektrolyts mit Kleidung
Der Elektrolyt kann durch die Kleidung auf die Haut dringen. Legen Sie die Klei-
dung umgehend ab und befolgen Sie, wenn nötig, die o. g. Schritte.
● Bei versehentlichem Verschlucken von Elektrolyt
Trinken Sie reichlich Wasser oder Milch. Suchen Sie sofort ärztliche Hilfe auf.
Page 539 of 712

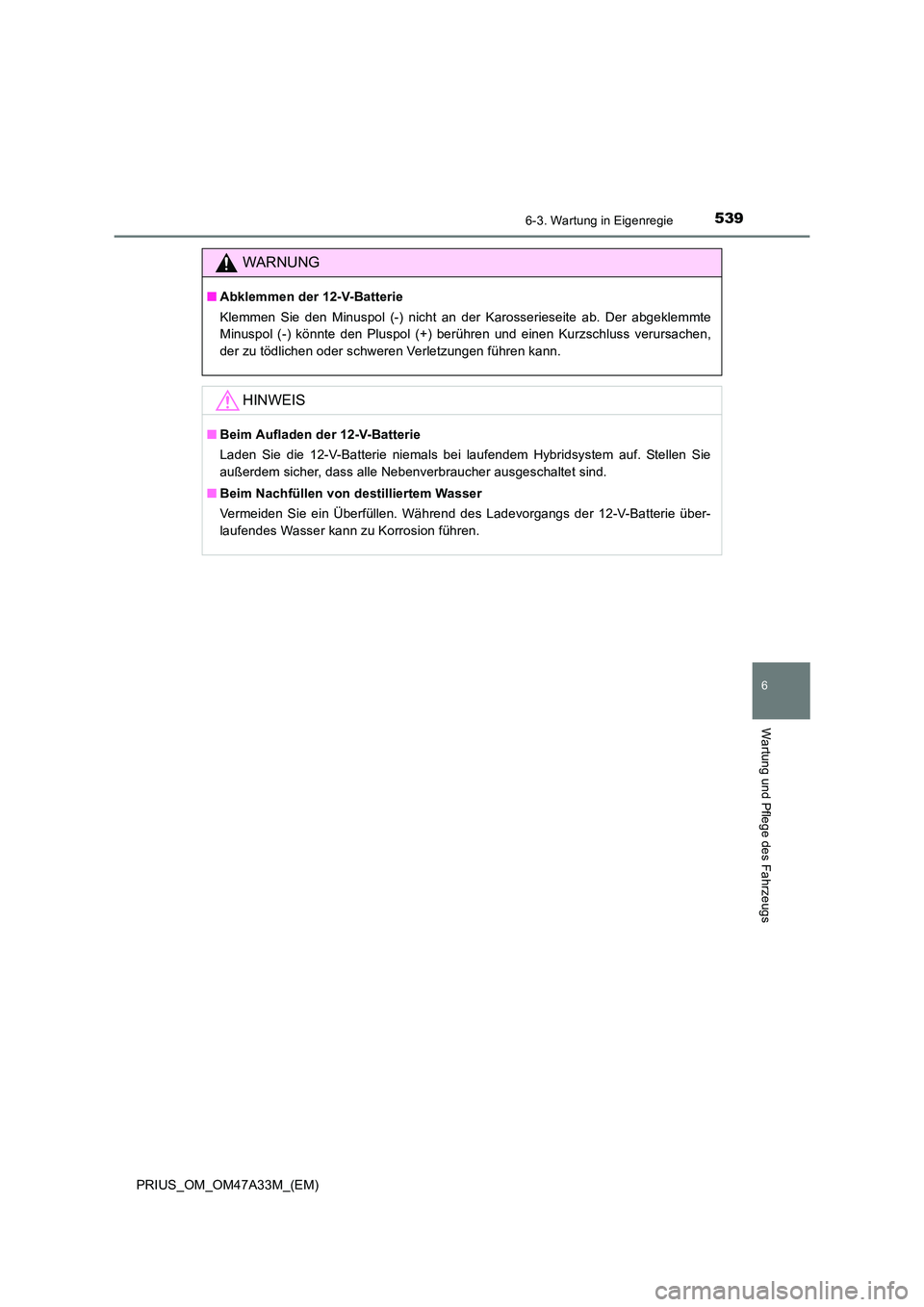

5396-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
6
Wartung und Pflege des Fahrzeugs
WARNUNG
■Abklemmen der 12-V-Batterie
Klemmen Sie den Minuspol (-) nicht an der Karosserieseite ab. Der abgeklemmte
Minuspol (-) könnte den Pluspol (+) berühren und einen Kurzschluss verursachen,
der zu tödlichen oder schweren Verletzungen führen kann.
HINWEIS
■Beim Aufladen der 12-V-Batterie
Laden Sie die 12-V-Batterie niemals bei laufendem Hybridsystem auf. Stellen Sie
außerdem sicher, dass alle Nebenverbraucher ausgeschaltet sind.
■ Beim Nachfüllen von destilliertem Wasser
Vermeiden Sie ein Überfüllen. Während des Ladevorgangs der 12-V-Batterie über-
laufendes Wasser kann zu Korrosion führen.
Page 540 of 712

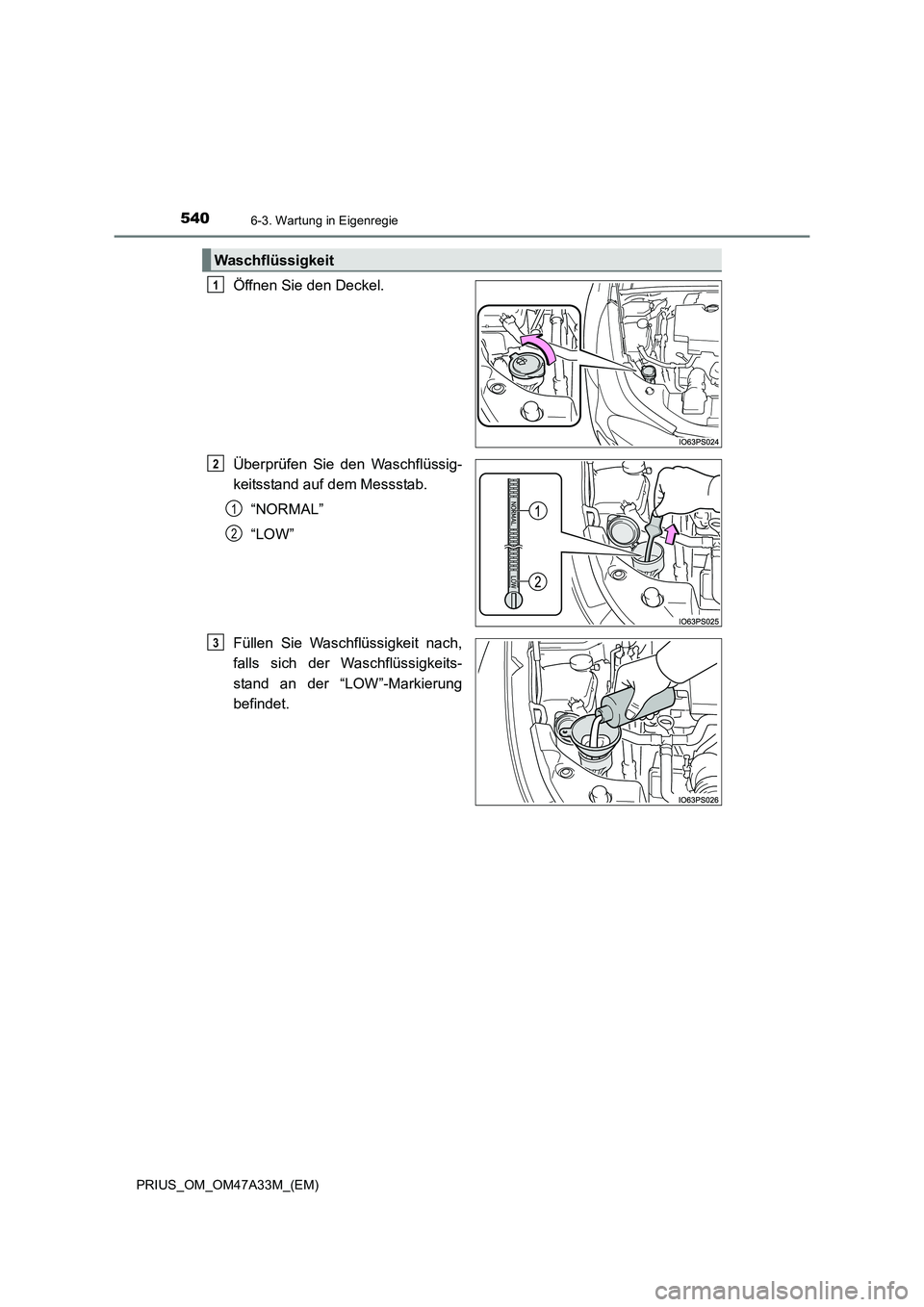

5406-3. Wartung in Eigenregie
PRIUS_OM_OM47A33M_(EM)
Öffnen Sie den Deckel.
Überprüfen Sie den Waschflüssig-
keitsstand auf dem Messstab.“NORMAL”
“LOW”
Füllen Sie Waschflüssigkeit nach,
falls sich der Waschflüssigkeits-
stand an der “LOW”-Markierung
befindet.
Waschflüssigkeit
1
2
1
2
3
