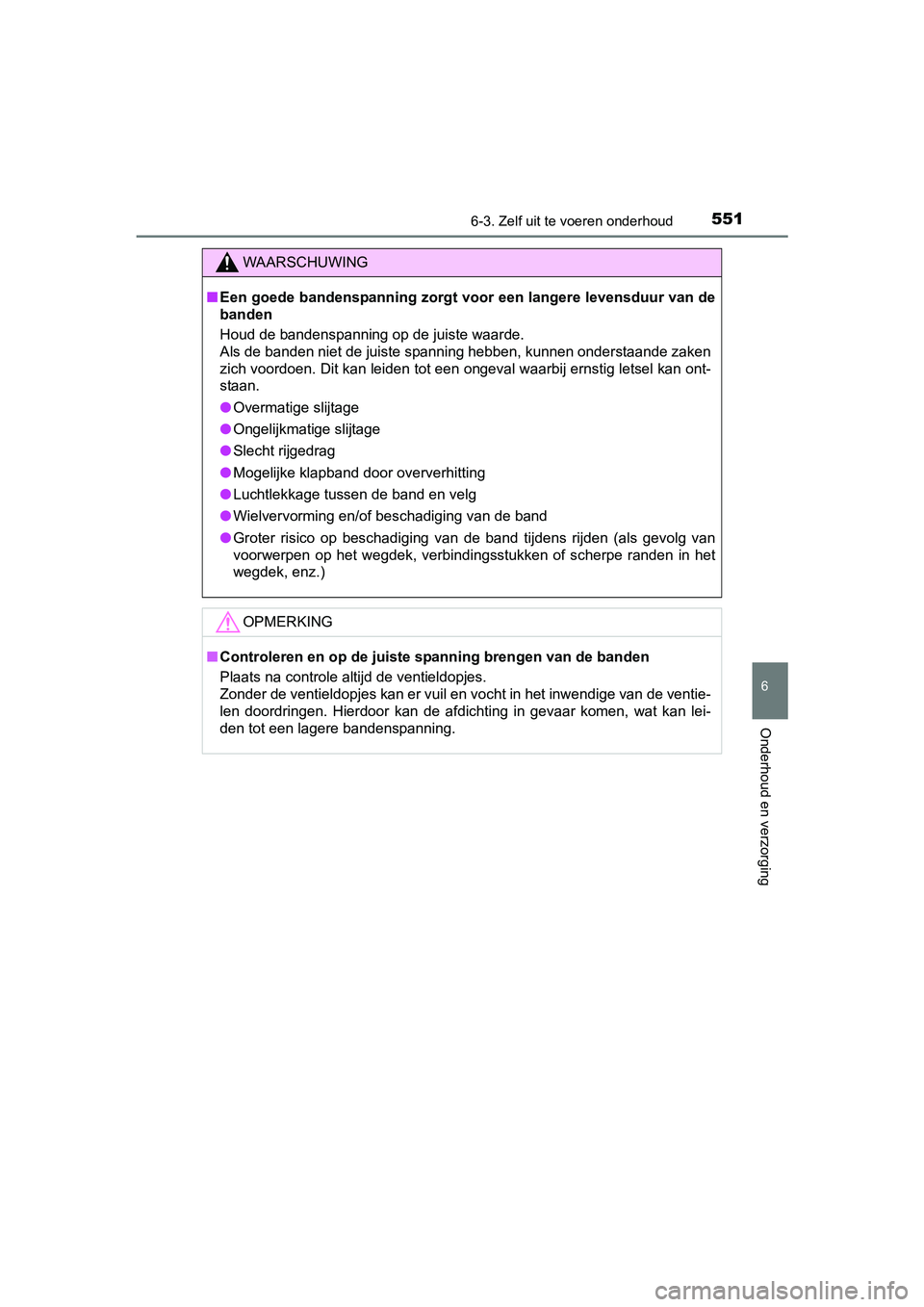

Page 551 of 704

5516-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
6
Onderhoud en verzorging
WAARSCHUWING
■Een goede bandenspanning zorgt voor een langere levensduur van de
banden
Houd de bandenspanning op de juiste waarde.
Als de banden niet de juiste spanning hebben, kunnen onderstaande zaken
zich voordoen. Dit kan leiden tot een ongeval waarbij ernstig letsel kan ont-
staan.
● Overmatige slijtage
● Ongelijkmatige slijtage
● Slecht rijgedrag
● Mogelijke klapband door oververhitting
● Luchtlekkage tussen de band en velg
● Wielvervorming en/of beschadiging van de band
● Groter risico op beschadiging van de band tijdens rijden (als gevolg van
voorwerpen op het wegdek, verbindingsstukken of scherpe randen in het
wegdek, enz.)
OPMERKING
■Controleren en op de juiste spanning brengen van de banden
Plaats na controle altijd de ventieldopjes.
Zonder de ventieldopjes kan er vuil en vocht in het inwendige van de ventie-
len doordringen. Hierdoor kan de afdichting in gevaar komen, wat kan lei-
den tot een lagere bandenspanning.
PRIUS_OM_OM47A31E_(EE).book Page 551 Tuesday, November 10, 2015 4:25 PM

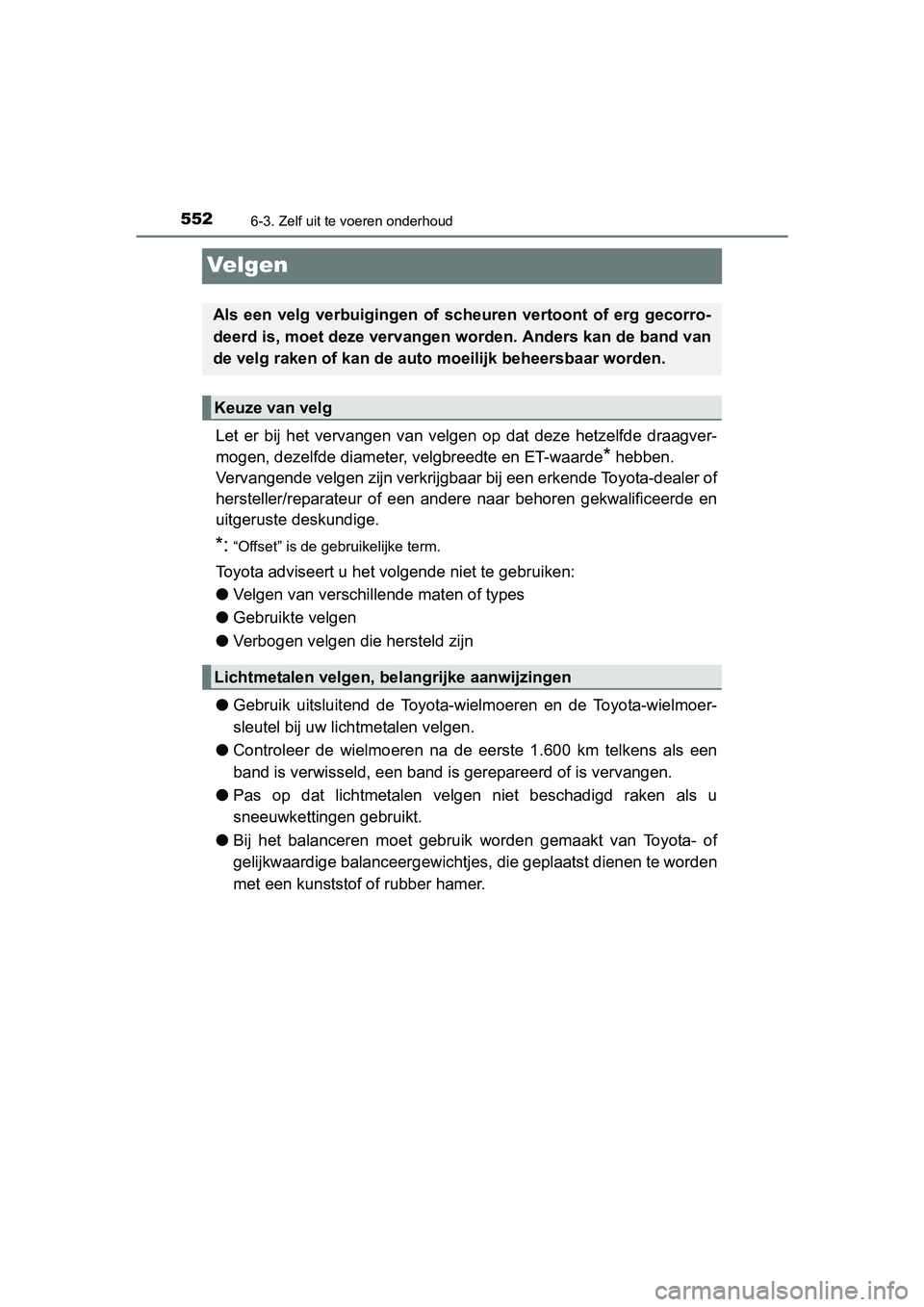

Page 552 of 704

5526-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
Velgen
Let er bij het vervangen van velgen op dat deze hetzelfde draagver-
mogen, dezelfde diameter, velgbreedte en ET-waarde
* hebben.
Vervangende velgen zijn verkrijgbaar bij een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
*:“Offset” is de gebruikelijke term.
Toyota adviseert u het volgende niet te gebruiken:
● Velgen van verschillende maten of types
● Gebruikte velgen
● Verbogen velgen die hersteld zijn
● Gebruik uitsluitend de Toyota-wielmoeren en de Toyota-wielmoer-
sleutel bij uw lichtmetalen velgen.
● Controleer de wielmoeren na de eerste 1.600 km telkens als een
band is verwisseld, een band is gerepareerd of is vervangen.
● Pas op dat lichtmetalen velgen niet beschadigd raken als u
sneeuwkettingen gebruikt.
● Bij het balanceren moet gebruik worden gemaakt van Toyota- of
gelijkwaardige balanceergewichtjes, die geplaatst dienen te worden
met een kunststof of rubber hamer.
Als een velg verbuigingen of sche uren vertoont of erg gecorro-
deerd is, moet deze vervangen worden. Anders kan de band van
de velg raken of kan de auto moeilijk beheersbaar worden.
Keuze van velg
Lichtmetalen velgen, belangrijke aanwijzingen
PRIUS_OM_OM47A31E_(EE).book Page 552 Tuesday, November 10, 2015 4:25 PM

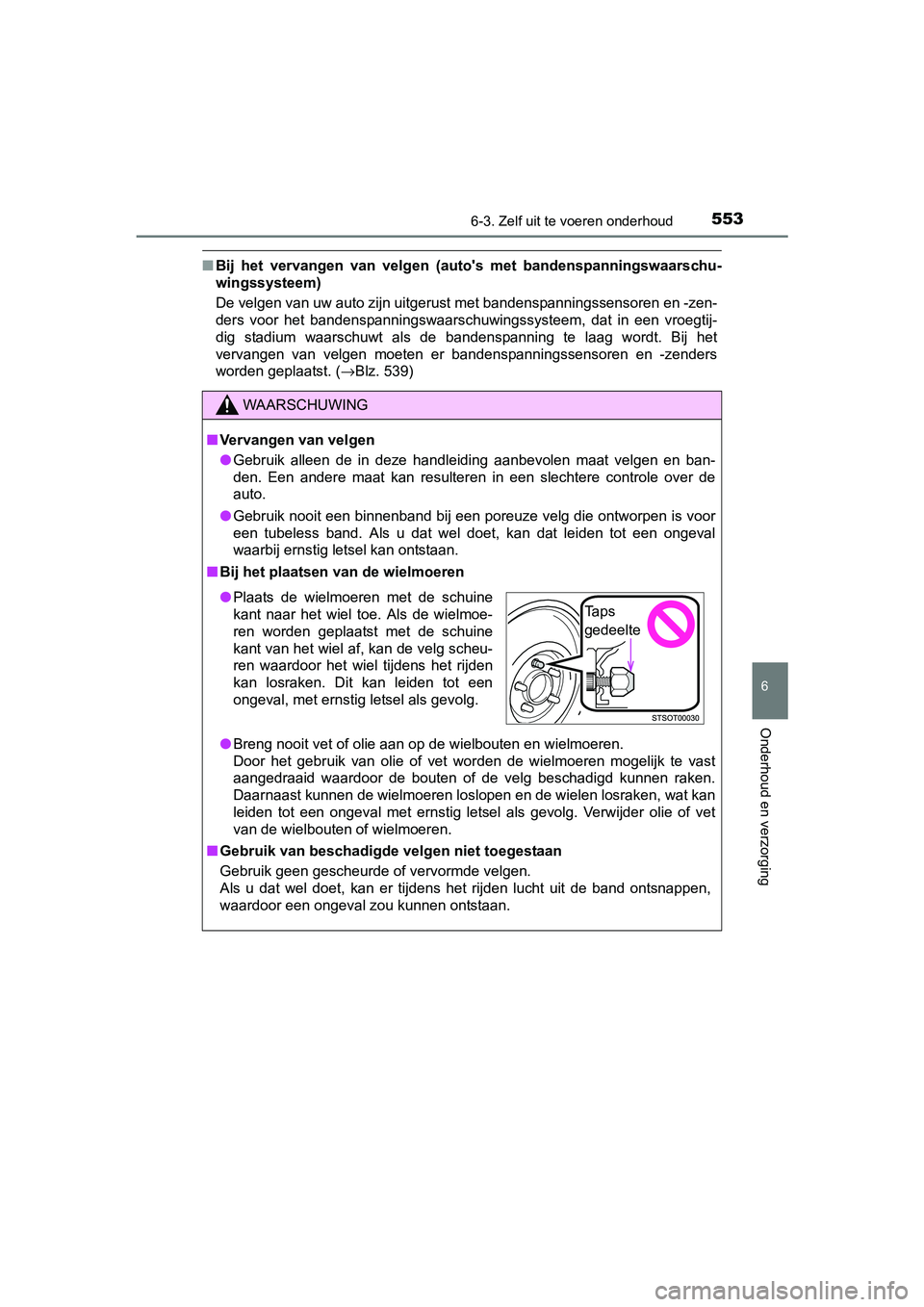

Page 553 of 704

5536-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
6
Onderhoud en verzorging
■Bij het vervangen van velgen (auto's met bandenspanningswaarschu-
wingssysteem)
De velgen van uw auto zijn uitgerust met bandenspanningssensoren en -zen-
ders voor het bandenspanningswaarschuwingssysteem, dat in een vroegtij-
dig stadium waarschuwt als de bandenspanning te laag wordt. Bij het
vervangen van velgen moeten er bandenspanningssensoren en -zenders
worden geplaatst. ( →Blz. 539)
WAARSCHUWING
■Vervangen van velgen
● Gebruik alleen de in deze handleiding aanbevolen maat velgen en ban-
den. Een andere maat kan resulteren in een slechtere controle over de
auto.
● Gebruik nooit een binnenband bij een poreuze velg die ontworpen is voor
een tubeless band. Als u dat wel doet, kan dat leiden tot een ongeval
waarbij ernstig letsel kan ontstaan.
■ Bij het plaatsen van de wielmoeren
● Breng nooit vet of olie aan op de wielbouten en wielmoeren.
Door het gebruik van olie of vet worden de wielmoeren mogelijk te vast
aangedraaid waardoor de bouten of de velg beschadigd kunnen raken.
Daarnaast kunnen de wielmoeren loslopen en de wielen losraken, wat kan
leiden tot een ongeval met ernstig letsel als gevolg. Verwijder olie of vet
van de wielbouten of wielmoeren.
■ Gebruik van beschadigde velgen niet toegestaan
Gebruik geen gescheurde of vervormde velgen.
Als u dat wel doet, kan er tijdens het rijden lucht uit de band ontsnappen,
waardoor een ongeval zou kunnen ontstaan.
● Plaats de wielmoeren met de schuine
kant naar het wiel toe. Als de wielmoe-
ren worden geplaatst met de schuine
kant van het wiel af, kan de velg scheu-
ren waardoor het wiel tijdens het rijden
kan losraken. Dit kan leiden tot een
ongeval, met ernstig letsel als gevolg.Ta p s
gedeelte
PRIUS_OM_OM47A31E_(EE).book Page 553 Tuesday, November 10, 2015 4:25 PM

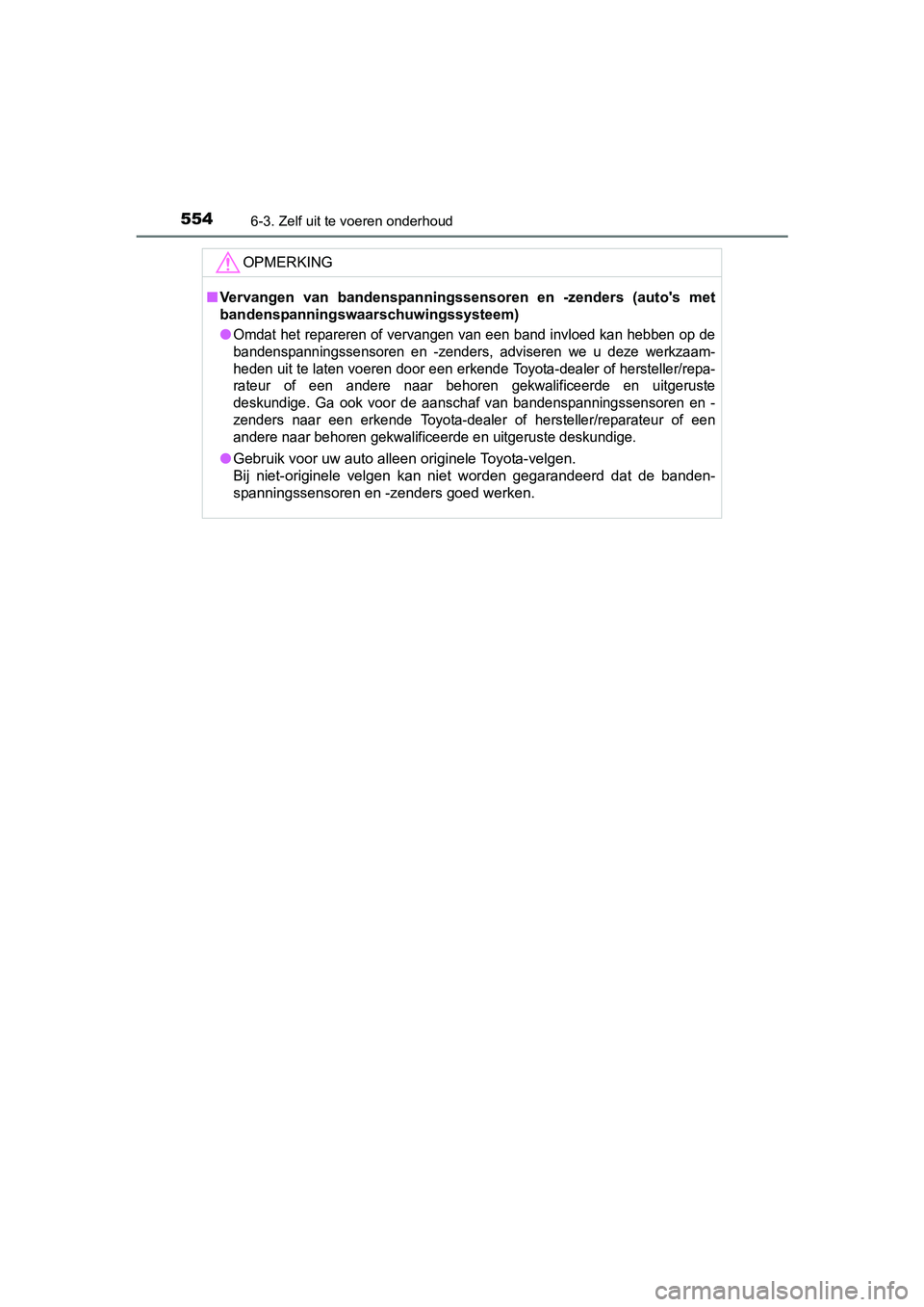

Page 554 of 704

5546-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
OPMERKING
■Vervangen van bandenspanningssensoren en -zenders (auto's met
bandenspanningswaarschuwingssysteem)
●
Omdat het repareren of vervangen van een band invloed kan hebben op de
bandenspanningssensoren en -zenders, adviseren we u deze werkzaam-
heden uit te laten voeren door een erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige. Ga ook voor de aansch af van bandenspanningssensoren en -
zenders naar een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeer de en uitgeruste deskundige.
●Gebruik voor uw auto alleen originele Toyota-velgen.
Bij niet-originele velgen kan niet worden gegarandeerd dat de banden-
spanningssensoren en -zenders goed werken.
PRIUS_OM_OM47A31E_(EE).book Page 554 Tuesday, November 10, 2015 4:25 PM

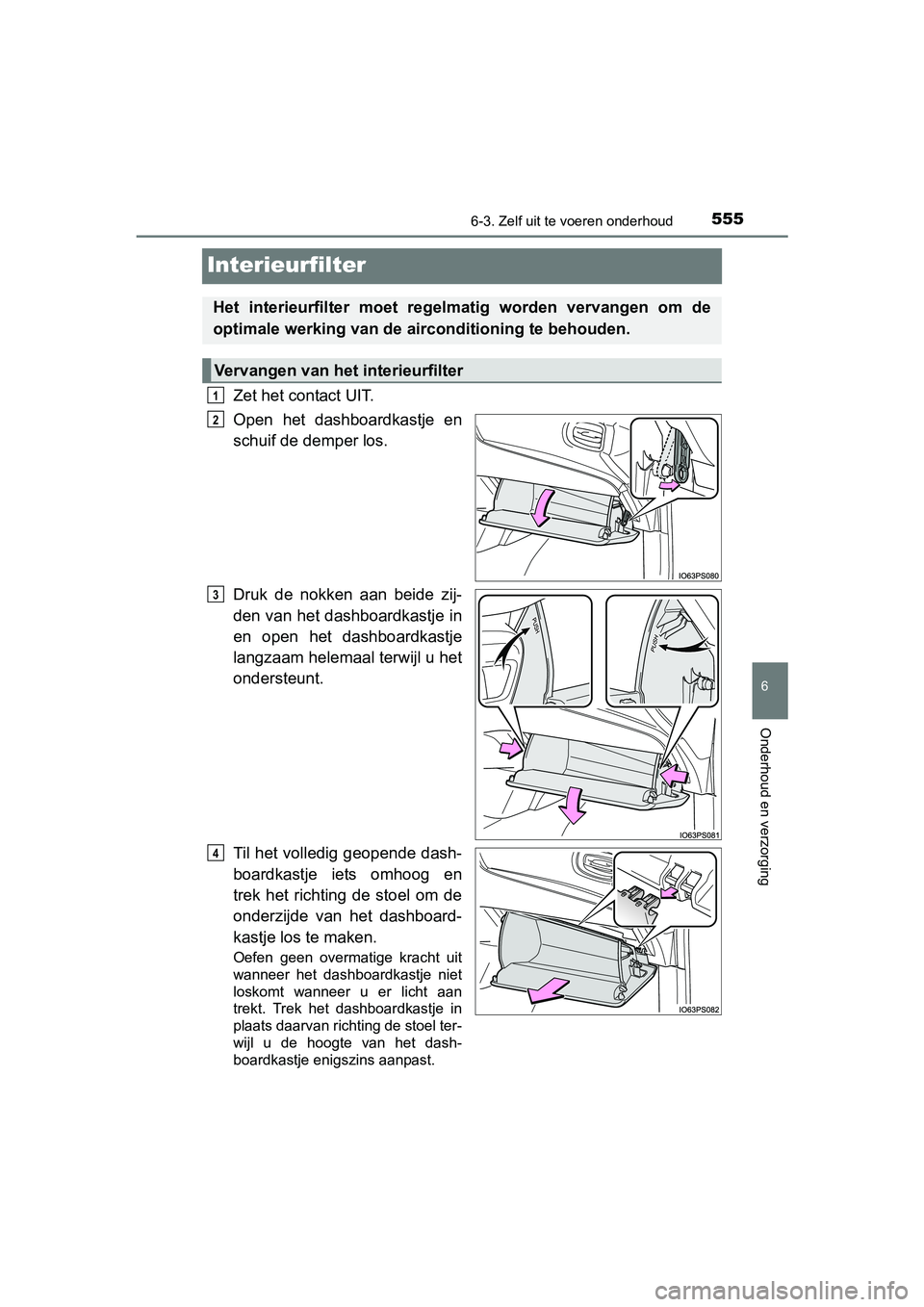

Page 555 of 704

5556-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
6
Onderhoud en verzorging
Interieurfilter
Zet het contact UIT.
Open het dashboardkastje en
schuif de demper los.
Druk de nokken aan beide zij-
den van het dashboardkastje in
en open het dashboardkastje
langzaam helemaal terwijl u het
ondersteunt.
Til het volledig geopende dash-
boardkastje iets omhoog en
trek het richting de stoel om de
onderzijde van het dashboard-
kastje los te maken.
Oefen geen overmatige kracht uit
wanneer het dashboardkastje niet
loskomt wanneer u er licht aan
trekt. Trek het dashboardkastje in
plaats daarvan richting de stoel ter-
wijl u de hoogte van het dash-
boardkastje enigszins aanpast.
Het interieurfilter moet regelmatig worden vervangen om de
optimale werking van de airconditioning te behouden.
Vervangen van het interieurfilter
1
2
3
4
PRIUS_OM_OM47A31E_(EE).book Page 555 Tuesday, November 10, 2015 4:25 PM

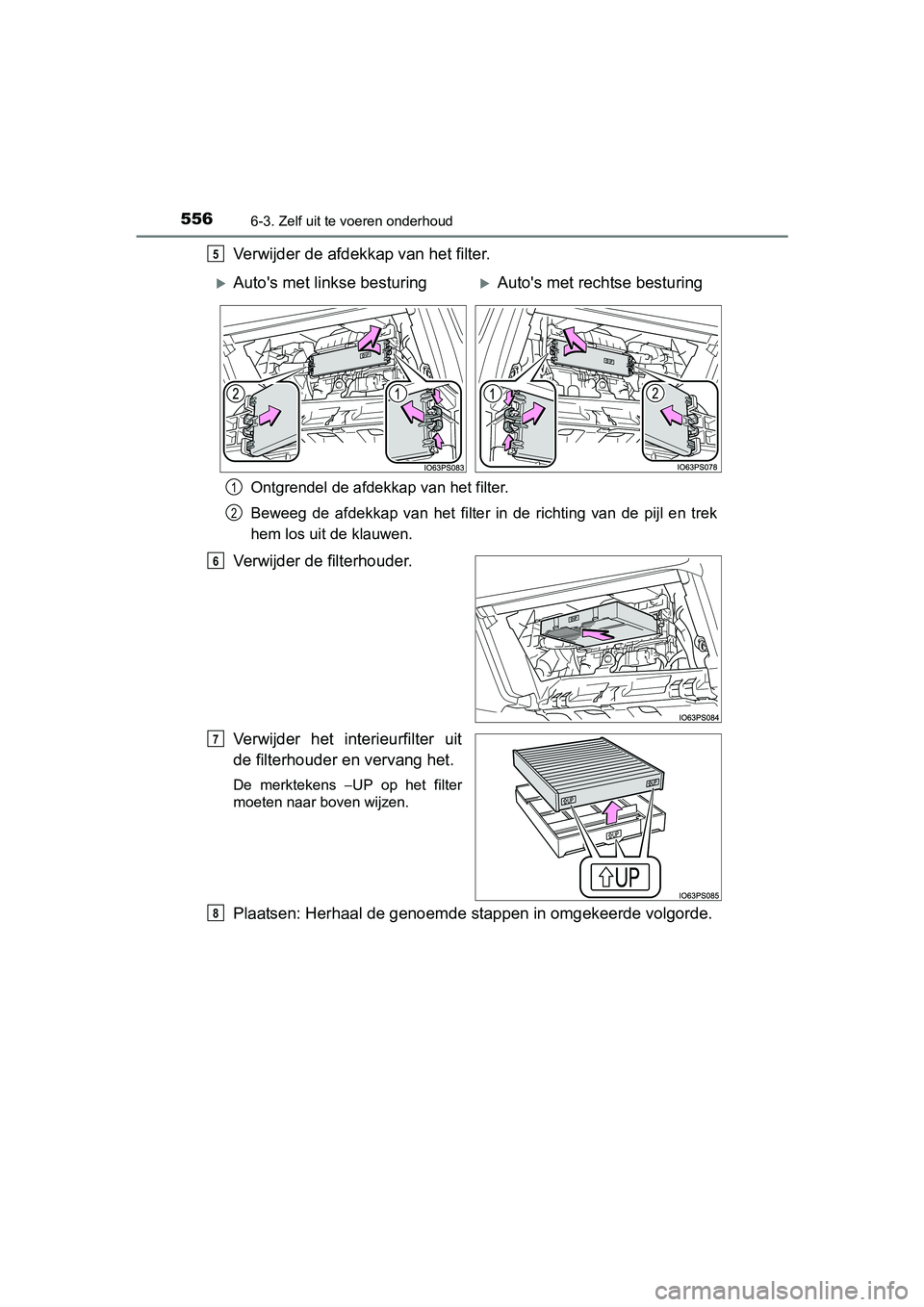

Page 556 of 704

5566-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
Verwijder de afdekkap van het filter.
Ontgrendel de afdekkap van het filter.
Beweeg de afdekkap van het filter in de richting van de pijl en trek
hem los uit de klauwen.
Verwijder de filterhouder.
Verwijder het interieurfilter uit
de filterhouder en vervang het.
De merktekens −UP op het filter
moeten naar boven wijzen.
Plaatsen: Herhaal de genoemde stappen in omgekeerde volgorde.
5
Auto's met linkse besturingAuto's met rechtse besturing
1
2
6
7
8
PRIUS_OM_OM47A31E_(EE).book Page 556 Tuesday, November 10, 2015 4:25 PM

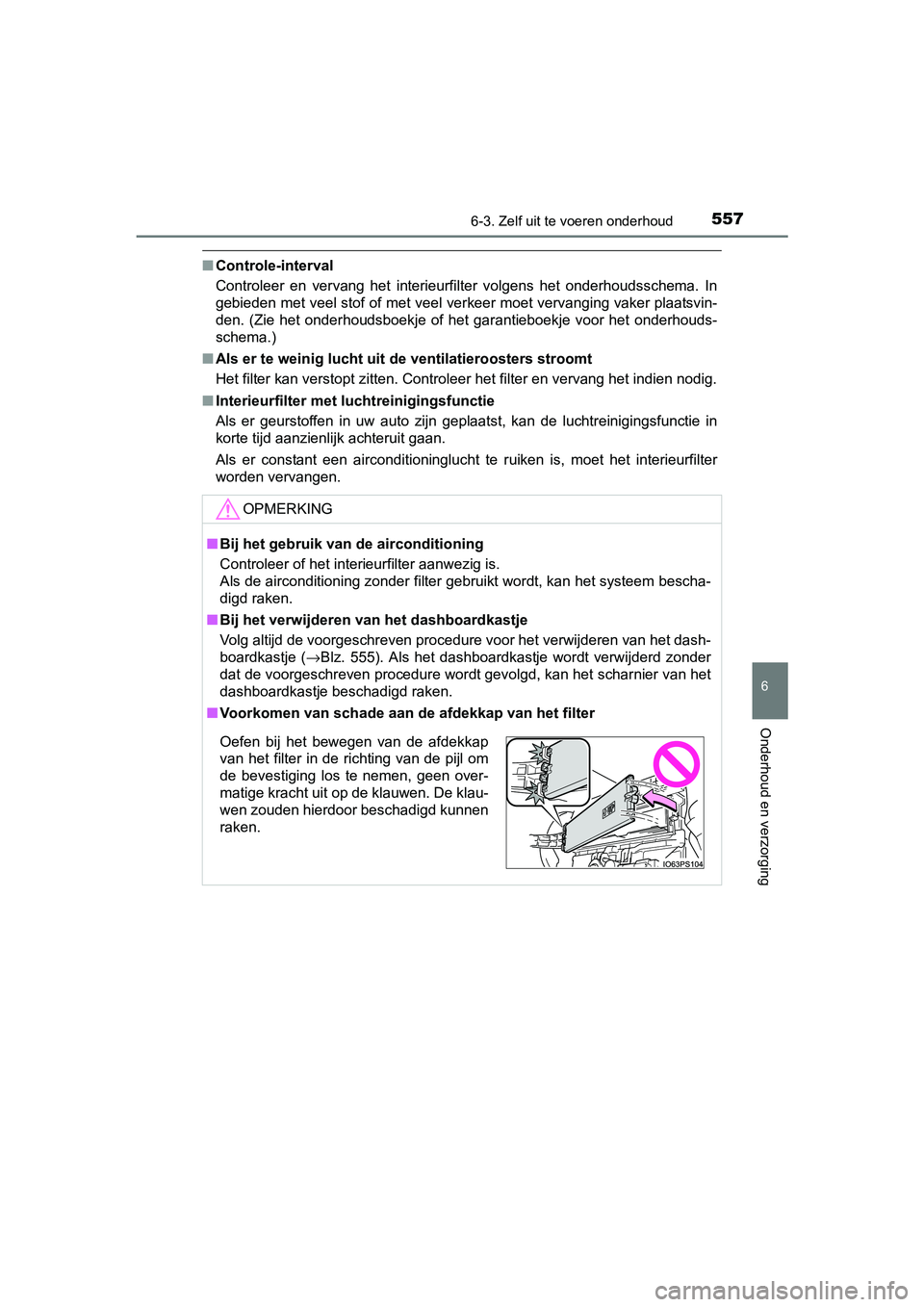

Page 557 of 704

5576-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
6
Onderhoud en verzorging
■Controle-interval
Controleer en vervang het interieurfilter volgens het onderhoudsschema. In
gebieden met veel stof of met veel verkeer moet vervanging vaker plaatsvin-
den. (Zie het onderhoudsboekje of het garantieboekje voor het onderhouds-
schema.)
■ Als er te weinig lucht uit de ventilatieroosters stroomt
Het filter kan verstopt zitten. Controleer het filter en vervang het indien nodig.
■ Interieurfilter met luchtreinigingsfunctie
Als er geurstoffen in uw auto zijn geplaatst, kan de luchtreinigingsfunctie in
korte tijd aanzienlijk achteruit gaan.
Als er constant een airconditioninglucht te ruiken is, moet het interieurfilter
worden vervangen.
OPMERKING
■Bij het gebruik van de airconditioning
Controleer of het interieurfilter aanwezig is.
Als de airconditioning zonder filter gebruikt wordt, kan het systeem bescha-
digd raken.
■ Bij het verwijderen van het dashboardkastje
Volg altijd de voorgeschreven procedure voor het verwijderen van het dash-
boardkastje ( →Blz. 555). Als het dashboardkastje wordt verwijderd zonder
dat de voorgeschreven procedure wordt gevolgd, kan het scharnier van het
dashboardkastje beschadigd raken.
■ Voorkomen van schade aan de afdekkap van het filter
Oefen bij het bewegen van de afdekkap
van het filter in de richting van de pijl om
de bevestiging los te nemen, geen over-
matige kracht uit op de klauwen. De klau-
wen zouden hierdoor beschadigd kunnen
raken.
PRIUS_OM_OM47A31E_(EE).book Page 557 Tuesday, November 10, 2015 4:25 PM

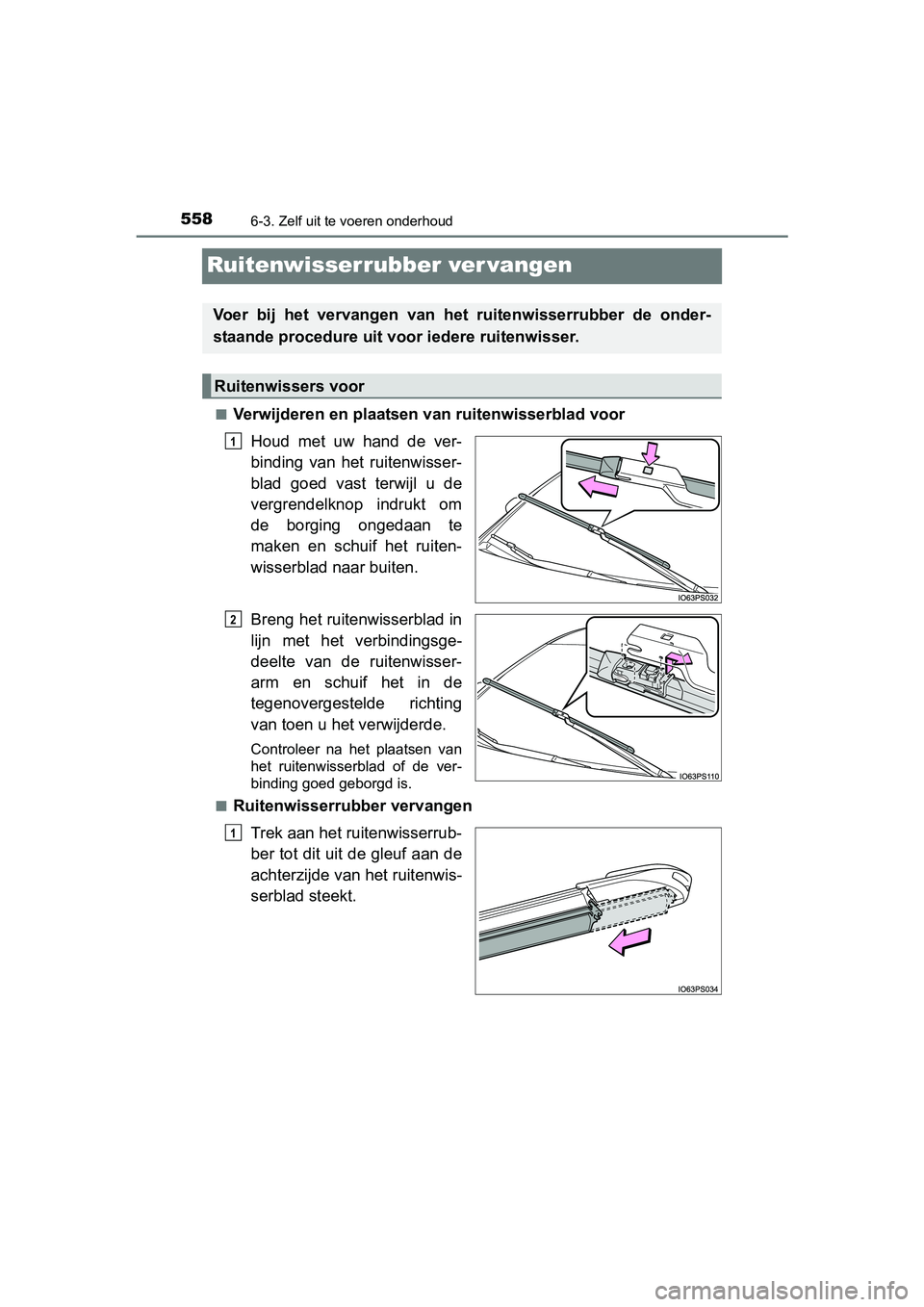

Page 558 of 704

5586-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
Ruitenwisserrubber ver vangen
■Verwijderen en plaatsen van ruitenwisserblad voorHoud met uw hand de ver-
binding van het ruitenwisser-
blad goed vast terwijl u de
vergrendelknop indrukt om
de borging ongedaan te
maken en schuif het ruiten-
wisserblad naar buiten.
Breng het ruitenwisserblad in
lijn met het verbindingsge-
deelte van de ruitenwisser-
arm en schuif het in de
tegenovergestelde richting
van toen u het verwijderde.
Controleer na het plaatsen van
het ruitenwisserblad of de ver-
binding goed geborgd is.
■
Ruitenwisserrubber vervangen
Trek aan het ruitenwisserrub-
ber tot dit uit de gleuf aan de
achterzijde van het ruitenwis-
serblad steekt.
Voer bij het vervangen van het ruitenwisserrubber de onder-
staande procedure uit voor iedere ruitenwisser.
Ruitenwissers voor
1
2
1
PRIUS_OM_OM47A31E_(EE).book Page 558 Tuesday, November 10, 2015 4:25 PM

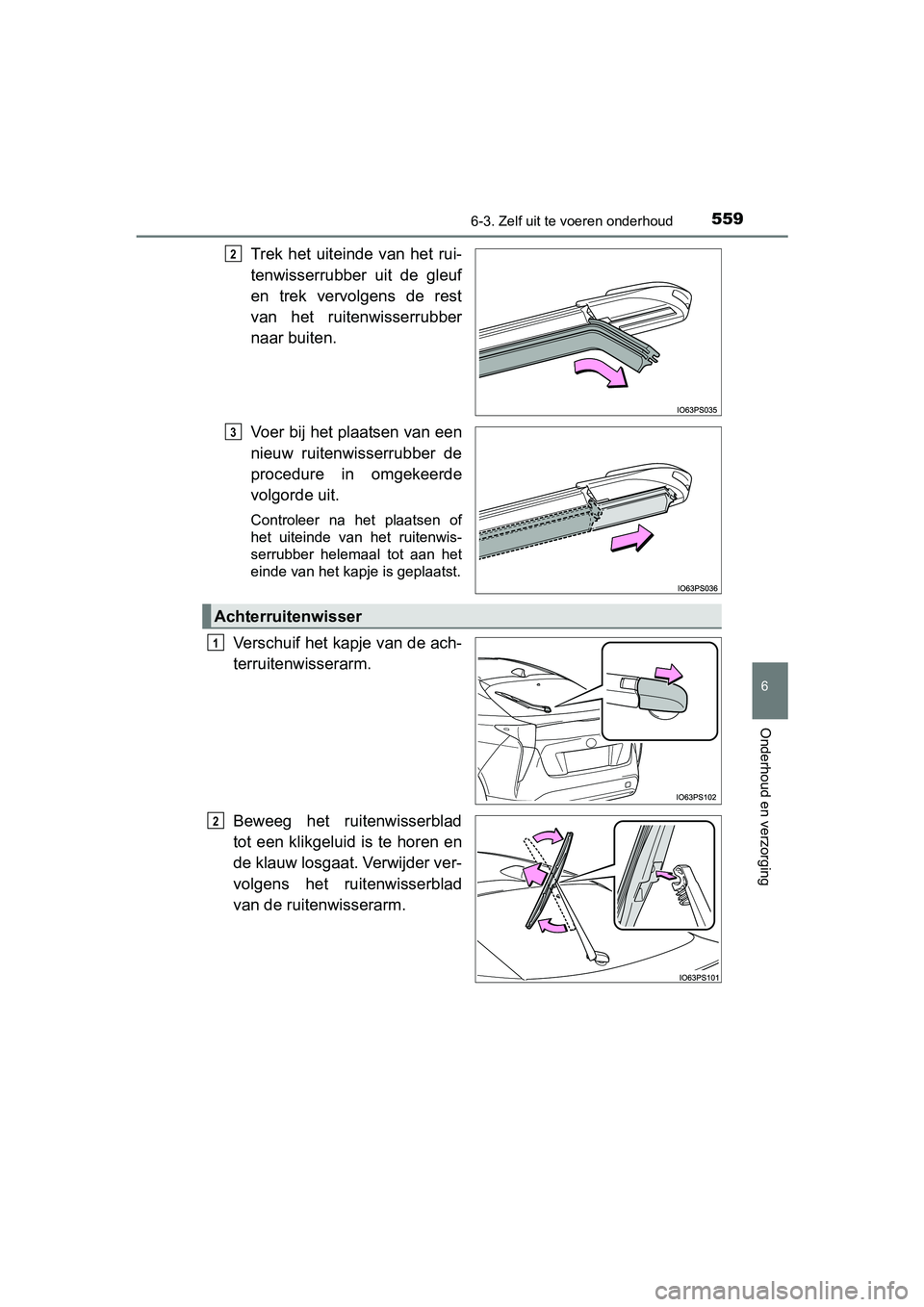

Page 559 of 704

5596-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
6
Onderhoud en verzorging
Trek het uiteinde van het rui-
tenwisserrubber uit de gleuf
en trek vervolgens de rest
van het ruitenwisserrubber
naar buiten.
Voer bij het plaatsen van een
nieuw ruitenwisserrubber de
procedure in omgekeerde
volgorde uit.
Controleer na het plaatsen of
het uiteinde van het ruitenwis-
serrubber helemaal tot aan het
einde van het kapje is geplaatst.
Verschuif het kapje van de ach-
terruitenwisserarm.
Beweeg het ruitenwisserblad
tot een klikgeluid is te horen en
de klauw losgaat. Verwijder ver-
volgens het ruitenwisserblad
van de ruitenwisserarm.
2
3
Achterruitenwisser
1
2
PRIUS_OM_OM47A31E_(EE).book Page 559 Tuesday, November 10, 2015 4:25 PM

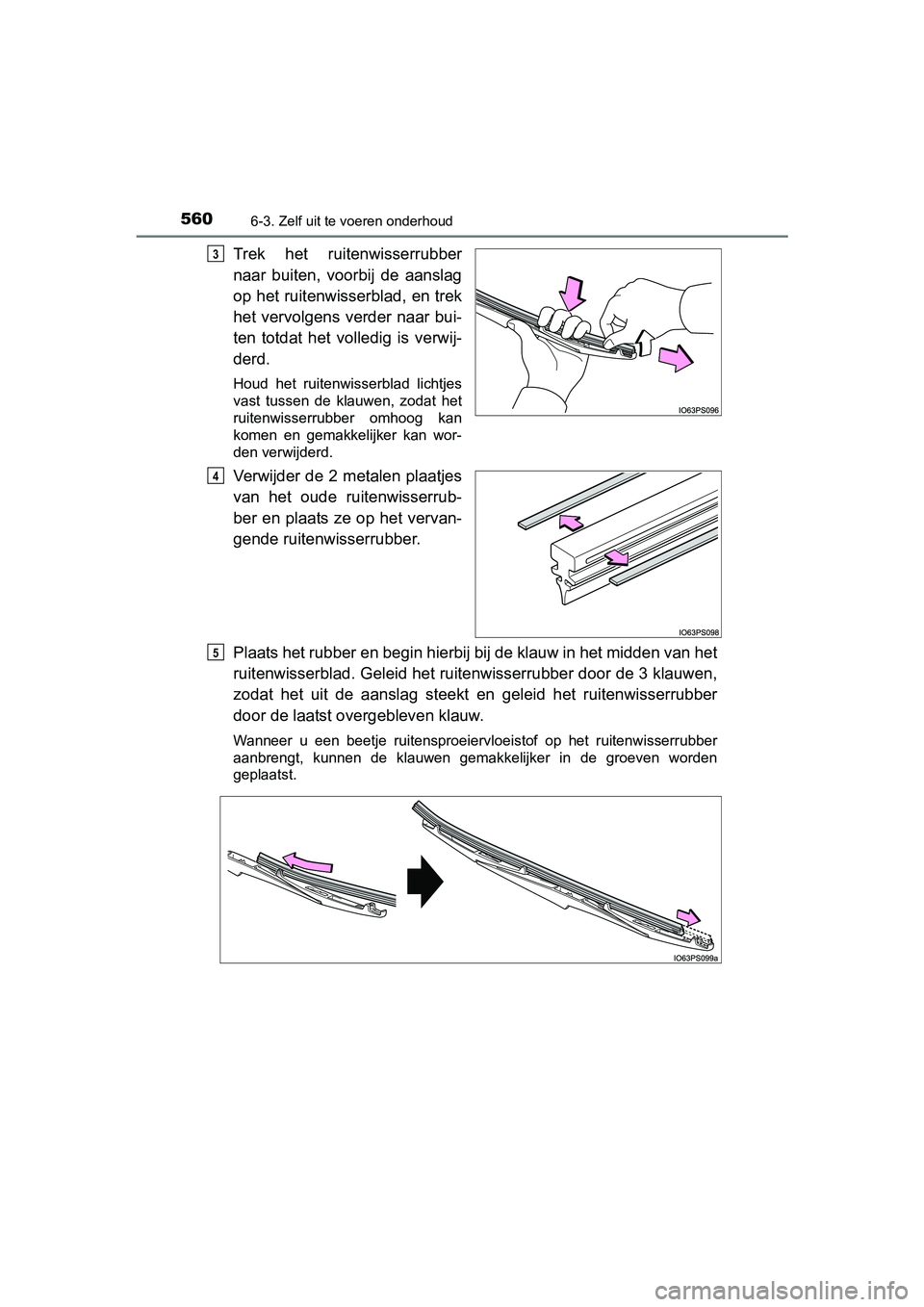

Page 560 of 704

5606-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47A31E_(EE)
Trek het ruitenwisserrubber
naar buiten, voorbij de aanslag
op het ruitenwisserblad, en trek
het vervolgens verder naar bui-
ten totdat het volledig is verwij-
derd.
Houd het ruitenwisserblad lichtjes
vast tussen de klauwen, zodat het
ruitenwisserrubber omhoog kan
komen en gemakkelijker kan wor-
den verwijderd.
Verwijder de 2 metalen plaatjes
van het oude ruitenwisserrub-
ber en plaats ze op het vervan-
gende ruitenwisserrubber.
Plaats het rubber en begin hierbij bij de klauw in het midden van het
ruitenwisserblad. Geleid het ruitenwisserrubber door de 3 klauwen,
zodat het uit de aanslag steekt en geleid het ruitenwisserrubber
door de laatst overgebleven klauw.
Wanneer u een beetje ruitensproeiervloeistof op het ruitenwisserrubber
aanbrengt, kunnen de klauwen gemakkelijker in de groeven worden
geplaatst.
3
4
5
PRIUS_OM_OM47A31E_(EE).book Page 560 Tuesday, November 10, 2015 4:25 PM
