TOYOTA PRIUS 2016 Instructieboekje (in Dutch)

81
1
1-3. Hybridesysteem
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging

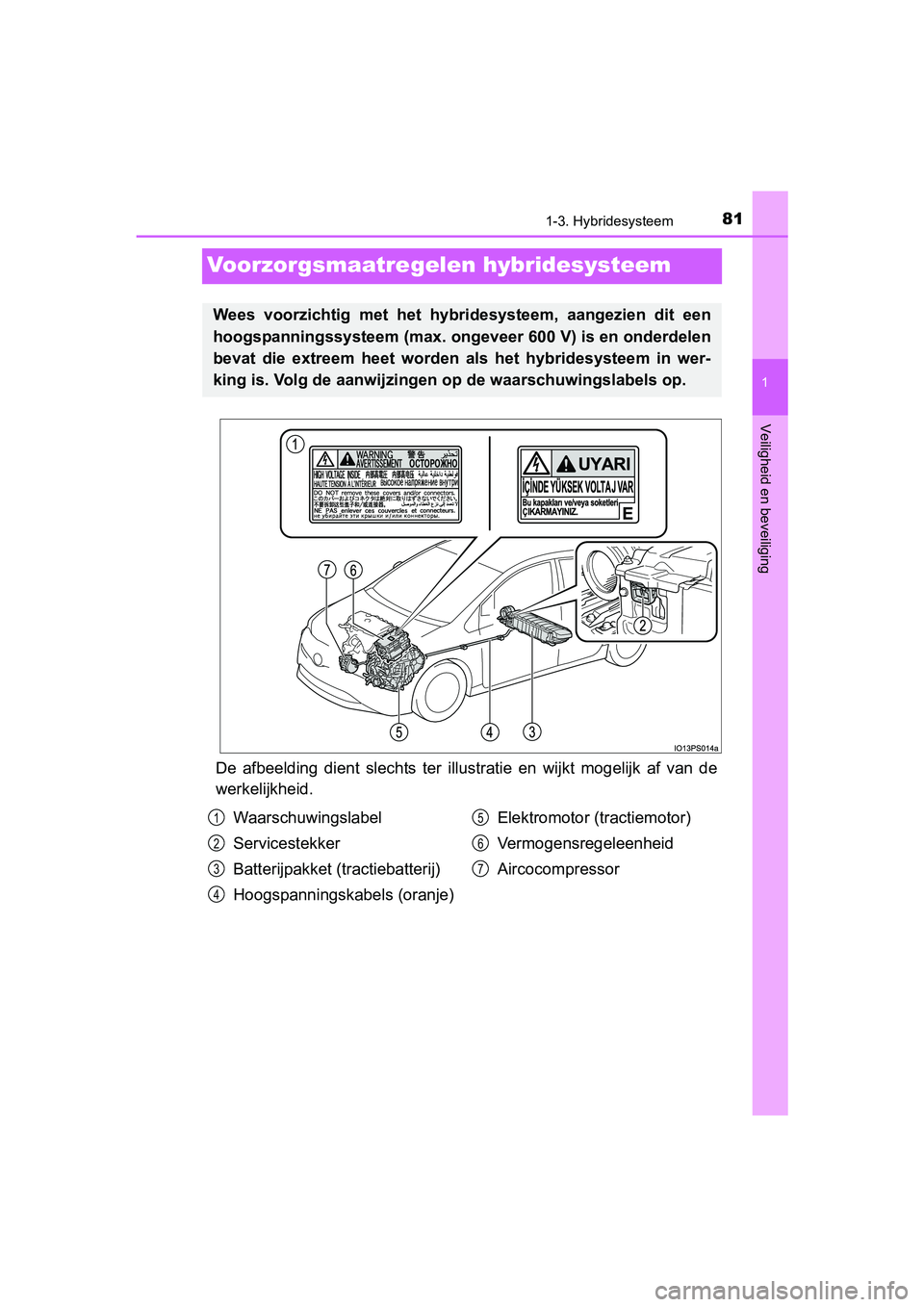

Voorzorgsmaatregelen hybridesysteem
De afbeelding dient slechts ter illustratie en wijkt mogelijk af van de
werkelijkheid.
Wees voorzichtig met het hybridesysteem, aangezien dit een
hoogspanningssysteem (max. onge veer 600 V) is en onderdelen
bevat die extreem heet worden als het hybridesysteem in wer-
king is. Volg de aanwijzingen op de waarschuwingslabels op.
Waarschuwingslabel
Servicestekker
Batterijpakket (tractiebatterij)
Hoogspanningskabels (oranje) Elektromotor (tractiemotor)
Vermogensregeleenheid
Aircocompressor1
2
3
4
5
6
7
PRIUS_OM_OM47A31E_(EE).book Page 81
Tuesday, November 10, 2015 4:25 PM

821-3. Hybridesysteem
PRIUS_OM_OM47A31E_(EE)
Voor het koelen van het batte-
rijpakket (tractiebatterij) is er
onder de rechterzijde van de ach-
terstoel een ventilatieopening
aanwezig. Als deze ventilatieope-
ning wordt afgedekt, kan het bat-
terijpakket (tractiebatterij) overver-
hit raken, waardoor het door het
batterijpakket (tractiebatterij) gele-
verde vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige.
Als er een storing in het hybride systeem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
PRIUS_OM_OM47A31E_(EE).book Page 82 Tuesday, November 10, 2015 4:25 PM

831-3. Hybridesysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging

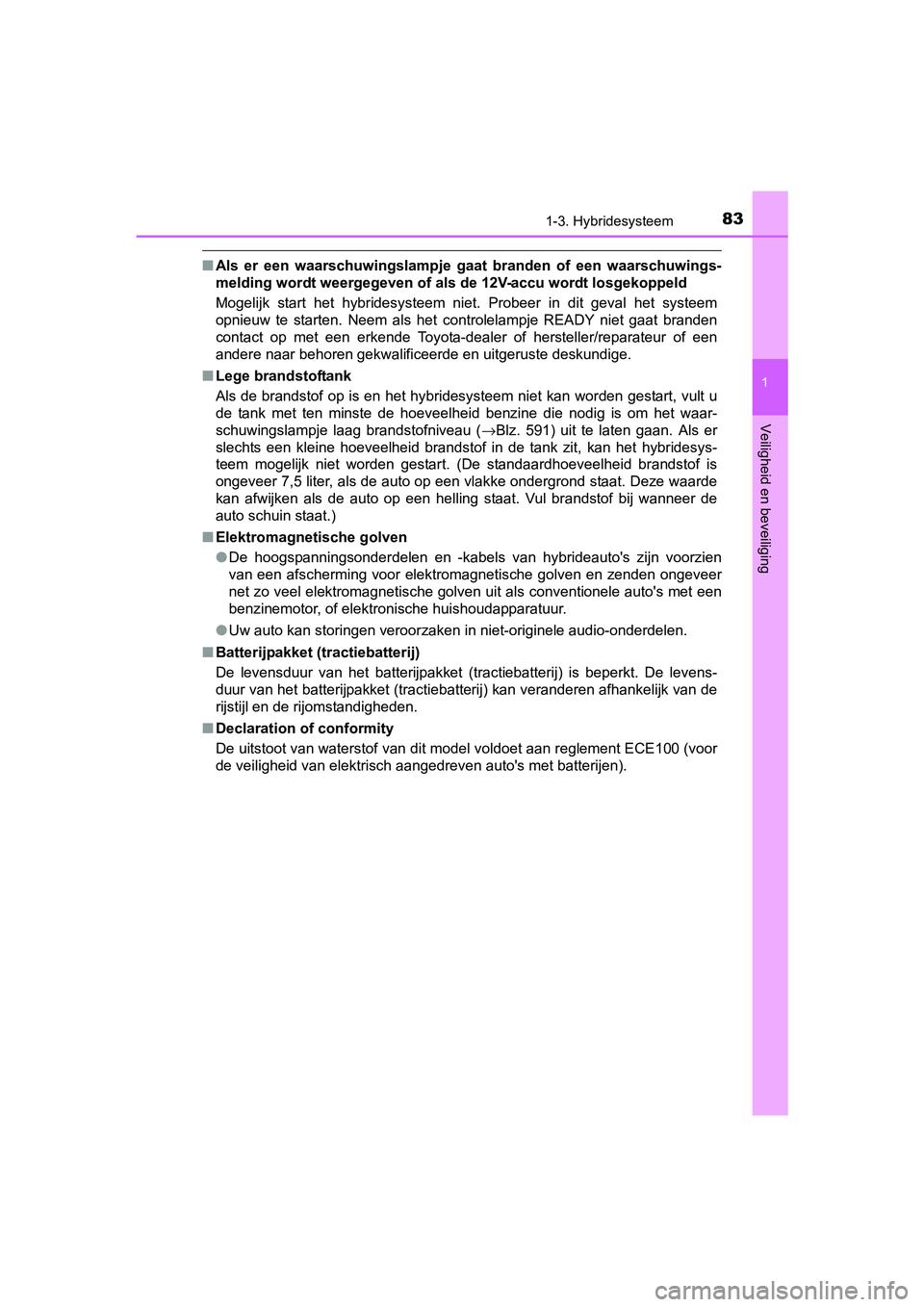

■Als er een waarschuwingslampje gaat branden of een waarschuwings-
melding wordt weergege ven of als de 12V-accu wordt losgekoppeld
Mogelijk start het hybridesysteem niet. Probeer in dit geval het systeem
opnieuw te starten. Neem als het controlelampje READY niet gaat branden
contact op met een erkende Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uitgeruste deskundige.
■ Lege brandstoftank
Als de brandstof op is en het hybridesysteem niet kan worden gestart, vult u
de tank met ten minste de hoeveelheid benzine die nodig is om het waar-
schuwingslampje laag brandstofniveau ( →Blz. 591) uit te laten gaan. Als er
slechts een kleine hoeveelheid brandstof in de tank zit, kan het hybridesys-
teem mogelijk niet worden gestart. (De standaardhoeveelheid brandstof is
ongeveer 7,5 liter, als de auto op een vlakke ondergrond staat. Deze waarde
kan afwijken als de auto op een helling staat. Vul brandstof bij wanneer de
auto schuin staat.)
■ Elektromagnetische golven
●De hoogspanningsonderdelen en -kabels van hybrideauto's zijn voorzien
van een afscherming voor elektr omagnetische golven en zenden ongeveer
net zo veel elektromagnetische golven uit als conventionele auto's met een
benzinemotor, of elektronische huishoudapparatuur.
● Uw auto kan storingen veroorzaken in niet-originele audio-onderdelen.
■ Batterijpakket (tractiebatterij)
De levensduur van het batterijpakket (tractiebatterij) is beperkt. De levens-
duur van het batterijpakket (tractiebatterij) kan veranderen afhankelijk van de
rijstijl en de rijomstandigheden.
■ Declaration of conformity
De uitstoot van waterstof van dit model voldoet aan reglement ECE100 (voor
de veiligheid van elektrisch aangedreven auto's met batterijen).
PRIUS_OM_OM47A31E_(EE).book Page 83 Tuesday, November 10, 2015 4:25 PM

841-3. Hybridesysteem
PRIUS_OM_OM47A31E_(EE)

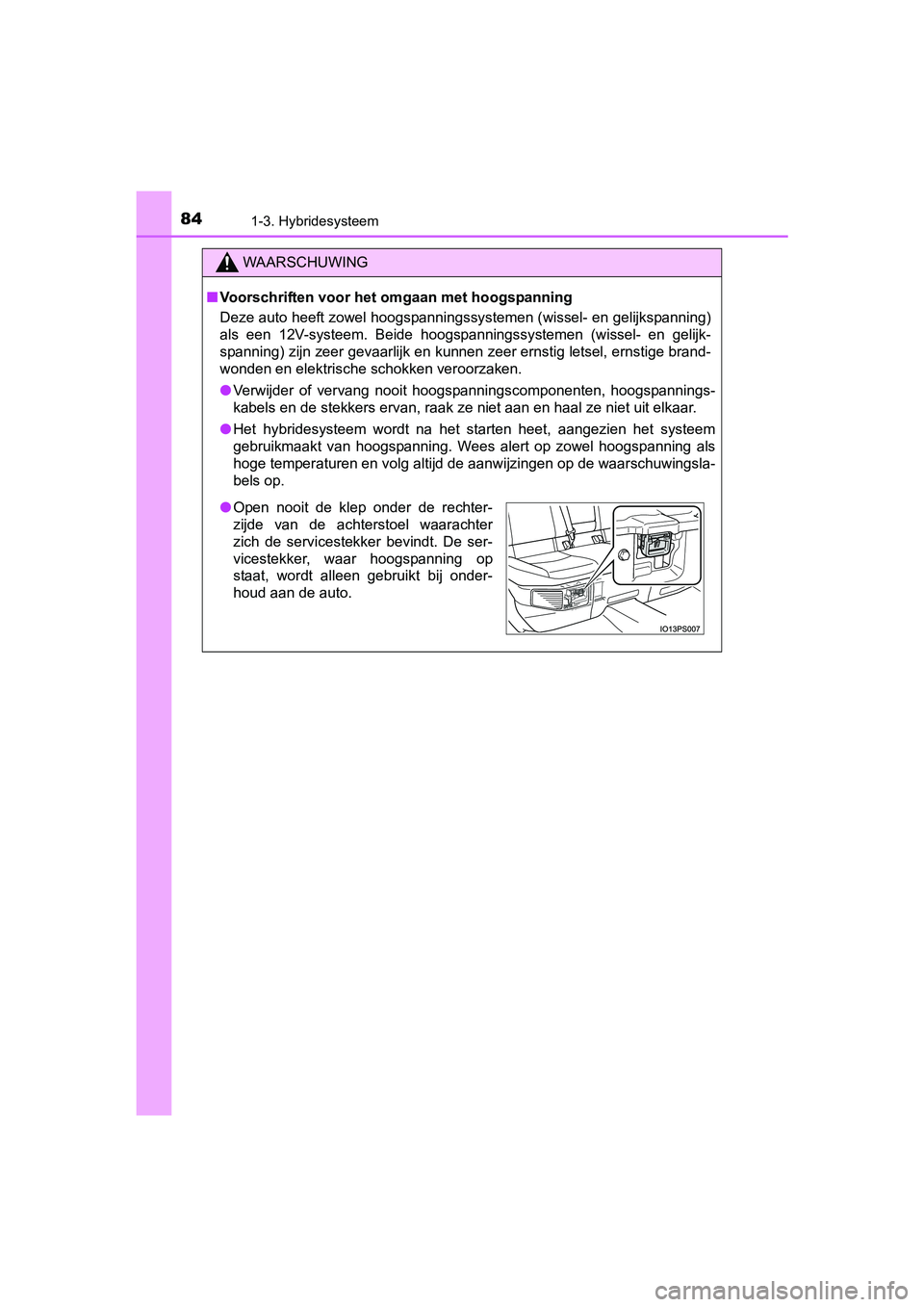

WAARSCHUWING
■Voorschriften voor het omgaan met hoogspanning
Deze auto heeft zowel hoogspanningssystemen (wissel- en gelijkspanning)
als een 12V-systeem. Beide hoogspanningssystemen (wissel- en gelijk-
spanning) zijn zeer gevaarlijk en kunnen zeer ernstig letsel, ernstige brand-
wonden en elektrische schokken veroorzaken.
● Verwijder of vervang nooit hoogspanningscomponenten, hoogspannings-
kabels en de stekkers ervan, raak ze niet aan en haal ze niet uit elkaar\
.
● Het hybridesysteem wordt na het starten heet, aangezien het systeem
gebruikmaakt van hoogspanning. Wees alert op zowel hoogspanning als
hoge temperaturen en volg altijd de aanwijzingen op de waarschuwingsla-
bels op.
●Open nooit de klep onder de rechter-
zijde van de achterstoel waarachter
zich de servicestekker bevindt. De ser-
vicestekker, waar hoogspanning op
staat, wordt alleen gebruikt bij onder-
houd aan de auto.
PRIUS_OM_OM47A31E_(EE).book Page 84 Tuesday, November 10, 2015 4:25 PM

851-3. Hybridesysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging

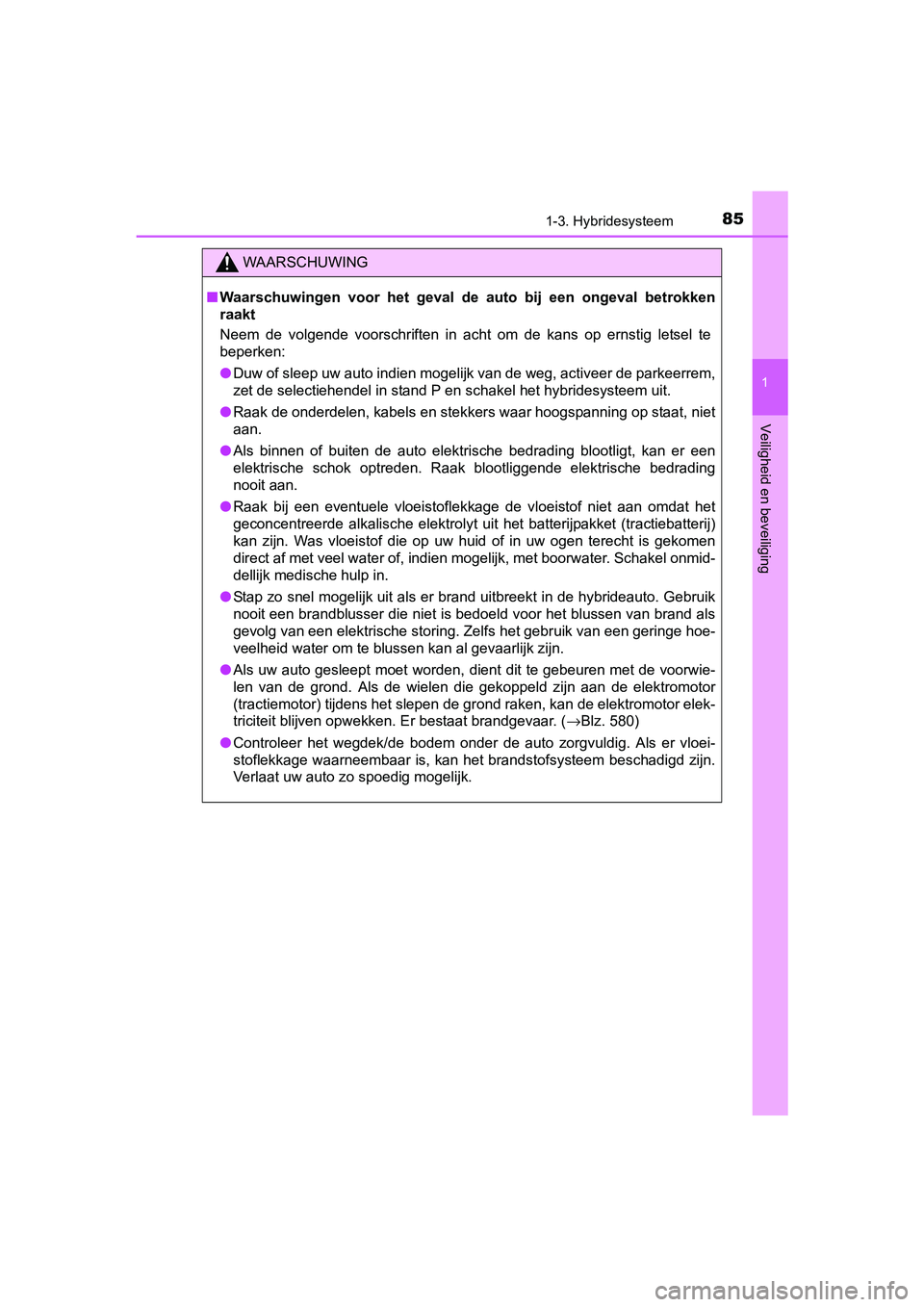

WAARSCHUWING
■Waarschuwingen voor het geval de auto bij een ongeval betrokken
raakt
Neem de volgende voorschriften in acht om de kans op ernstig letsel te
beperken:
● Duw of sleep uw auto indien mogelijk van de weg, activeer de parkeerrem,
zet de selectiehendel in stand P en schakel het hybridesysteem uit.
● Raak de onderdelen, kabels en stekkers waar hoogspanning op staat, niet
aan.
● Als binnen of buiten de auto elektrische bedrading blootligt, kan er een
elektrische schok optreden. Raak blootliggende elektrische bedrading
nooit aan.
● Raak bij een eventuele vloeistoflekkage de vloeistof niet aan omdat het
geconcentreerde alkalische elektrolyt uit het batterijpakket (tractiebatterij)
kan zijn. Was vloeistof die op uw huid of in uw ogen terecht is gekomen
direct af met veel water of, indien mogelijk, met boorwater. Schakel onmid-
dellijk medische hulp in.
● Stap zo snel mogelijk uit als er brand uitbreekt in de hybrideauto. Gebruik
nooit een brandblusser die niet is bedoeld voor het blussen van brand als
gevolg van een elektrische storing. Zelfs het gebruik van een geringe hoe-
veelheid water om te blussen kan al gevaarlijk zijn.
● Als uw auto gesleept moet worden, dient dit te gebeuren met de voorwie-
len van de grond. Als de wielen die gekoppeld zijn aan de elektromotor
(tractiemotor) tijdens het slepen de grond raken, kan de elektromotor elek-
triciteit blijven opwekken. Er bestaat brandgevaar. (→ Blz. 580)
● Controleer het wegdek/de bodem onder de auto zorgvuldig. Als er vloei-
stoflekkage waarneembaar is, kan het brandstofsysteem beschadigd zijn.
Verlaat uw auto zo spoedig mogelijk.
PRIUS_OM_OM47A31E_(EE).book Page 85 Tuesday, November 10, 2015 4:25 PM

861-3. Hybridesysteem
PRIUS_OM_OM47A31E_(EE)

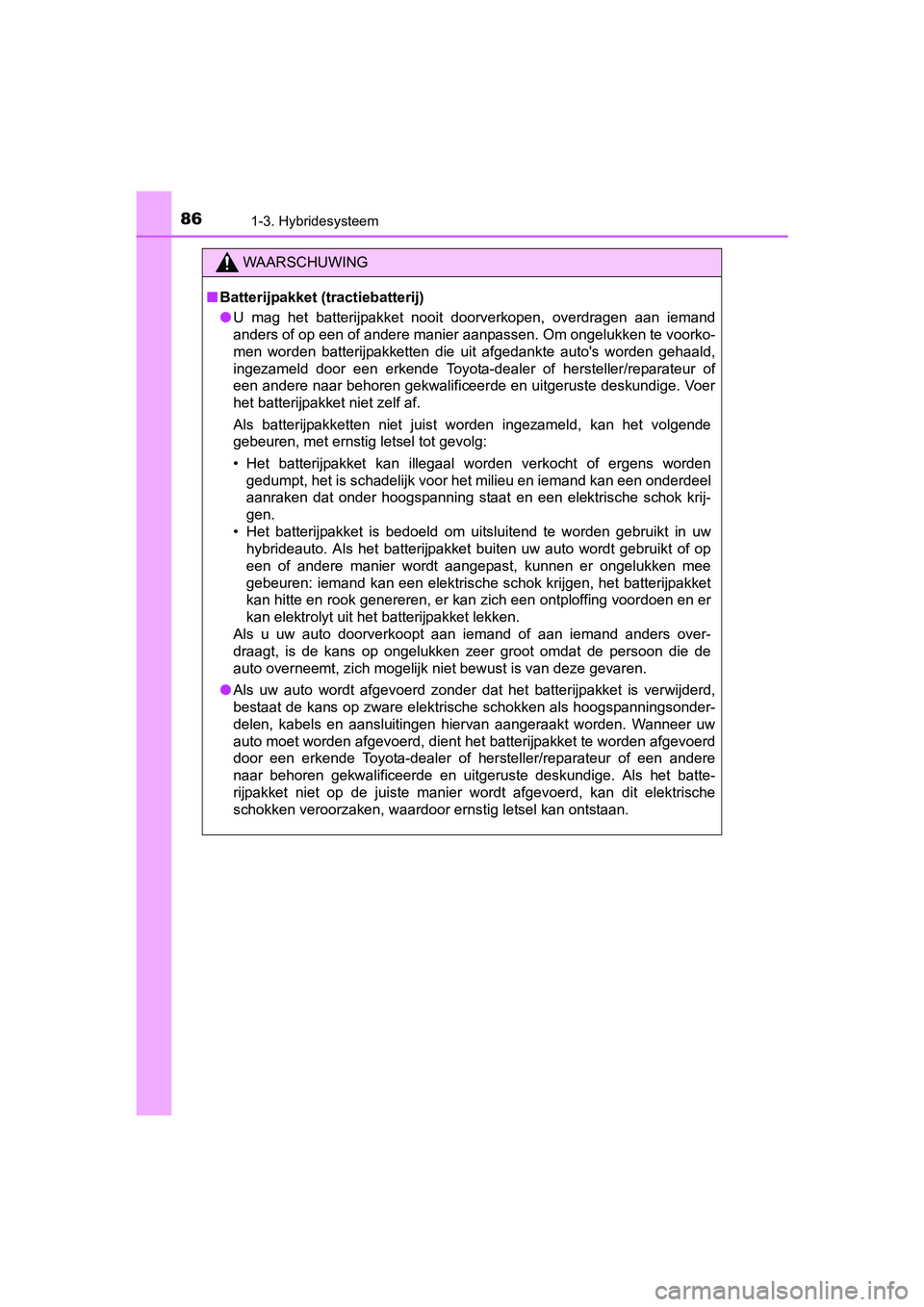

WAARSCHUWING
■Batterijpakket (tractiebatterij)
● U mag het batterijpakket nooit doorverkopen, overdragen aan iemand
anders of op een of andere manier aanpassen. Om ongelukken te voorko-
men worden batterijpakketten die uit afgedankte auto's worden gehaald,
ingezameld door een erkende Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundige. Voer
het batterijpakket niet zelf af.
Als batterijpakketten niet juist worden ingezameld, kan het volgende
gebeuren, met ernstig letsel tot gevolg:
• Het batterijpakket kan illegaal worden verkocht of ergens worden
gedumpt, het is schadelijk voor het milieu en iemand kan een onderdeel
aanraken dat onder hoogspanning staat en een elektrische schok krij-
gen.
• Het batterijpakket is bedoeld om uitsluitend te worden gebruikt in uw hybrideauto. Als het batterijpakket buiten uw auto wordt gebruikt of op
een of andere manier wordt aangepast, kunnen er ongelukken mee
gebeuren: iemand kan een elektrische schok krijgen, het batterijpakket
kan hitte en rook genereren, er kan zich een ontploffing voordoen en er
kan elektrolyt uit het batterijpakket lekken.
Als u uw auto doorverkoopt aan iemand of aan iemand anders over-
draagt, is de kans op ongelukken zeer groot omdat de persoon die de
auto overneemt, zich mogelijk niet bewust is van deze gevaren.
● Als uw auto wordt afgevoerd zonder dat het batterijpakket is verwijderd,
bestaat de kans op zware elektrische schokken als hoogspanningsonder-
delen, kabels en aansluitingen hiervan aangeraakt worden. Wanneer uw
auto moet worden afgevoerd, dient het batterijpakket te worden afgevoerd
door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige. Als het batte-
rijpakket niet op de juiste manier wordt afgevoerd, kan dit elektrische
schokken veroorzaken, waardoor ernstig letsel kan ontstaan.
PRIUS_OM_OM47A31E_(EE).book Page 86 Tuesday, November 10, 2015 4:25 PM

871-3. Hybridesysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging

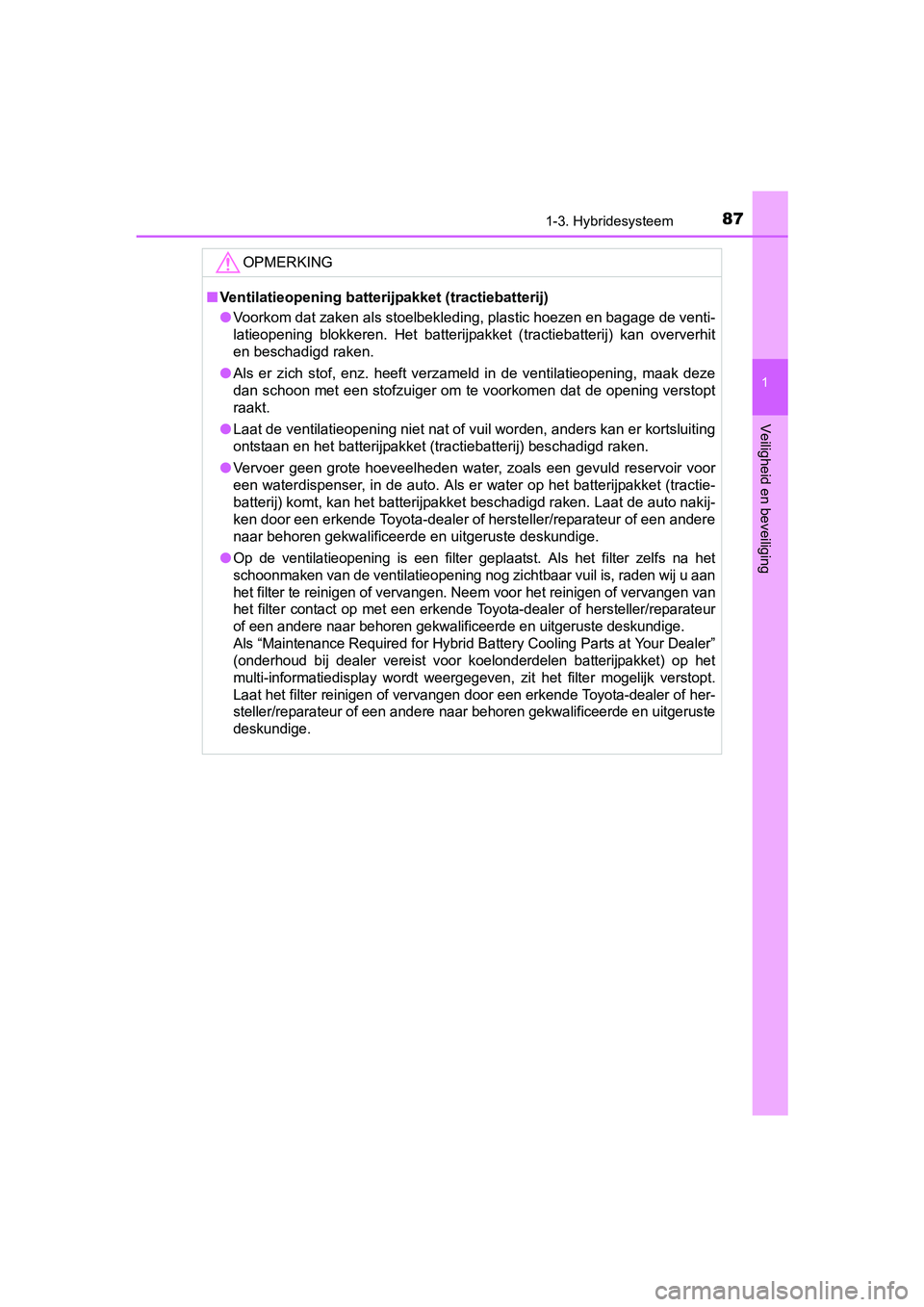

OPMERKING
■Ventilatieopening batterijpakket (tractiebatterij)
● Voorkom dat zaken als stoelbekleding, plastic hoezen en bagage de venti-
latieopening blokkeren. Het batterijpakket (tractiebatterij) kan oververhit
en beschadigd raken.
● Als er zich stof, enz. heeft verzameld in de ventilatieopening, maak deze
dan schoon met een stofzuiger om te voorkomen dat de opening verstopt
raakt.
● Laat de ventilatieopening niet nat of vuil worden, anders kan er kortsluiting
ontstaan en het batterijpakket (tractiebatterij) beschadigd raken.
● Vervoer geen grote hoeveelheden water, zoals een gevuld reservoir voor
een waterdispenser, in de auto. Als er water op het batterijpakket (tractie-
batterij) komt, kan het batterijpakket beschadigd raken. Laat de auto nakij-
ken door een erkende Toyota-dealer of hersteller/reparateur of een andere
naar behoren gekwalificeerde en uitgeruste deskundige.
●
Op de ventilatieopening is een filter geplaatst. Als het filter zelfs na het
schoonmaken van de ventilatieopening nog zichtbaar vuil is, raden wij u aan
het filter te reinigen of vervangen. Neem voor het reinigen of vervangen van
het filter contact op met een erkende Toyota-dealer of hersteller/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskundige.
Als “Maintenance Required for Hybrid Battery Cooling Parts at Your Dealer”
(onderhoud bij dealer vereist voor koelonderdelen batterijpakket) op het
multi-informatiedisplay wordt weergegeven, zit het filter mogelijk verstopt.
Laat het filter reinigen of vervangen door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en uitgeruste
deskundige.
PRIUS_OM_OM47A31E_(EE).book Page 87 Tuesday, November 10, 2015 4:25 PM

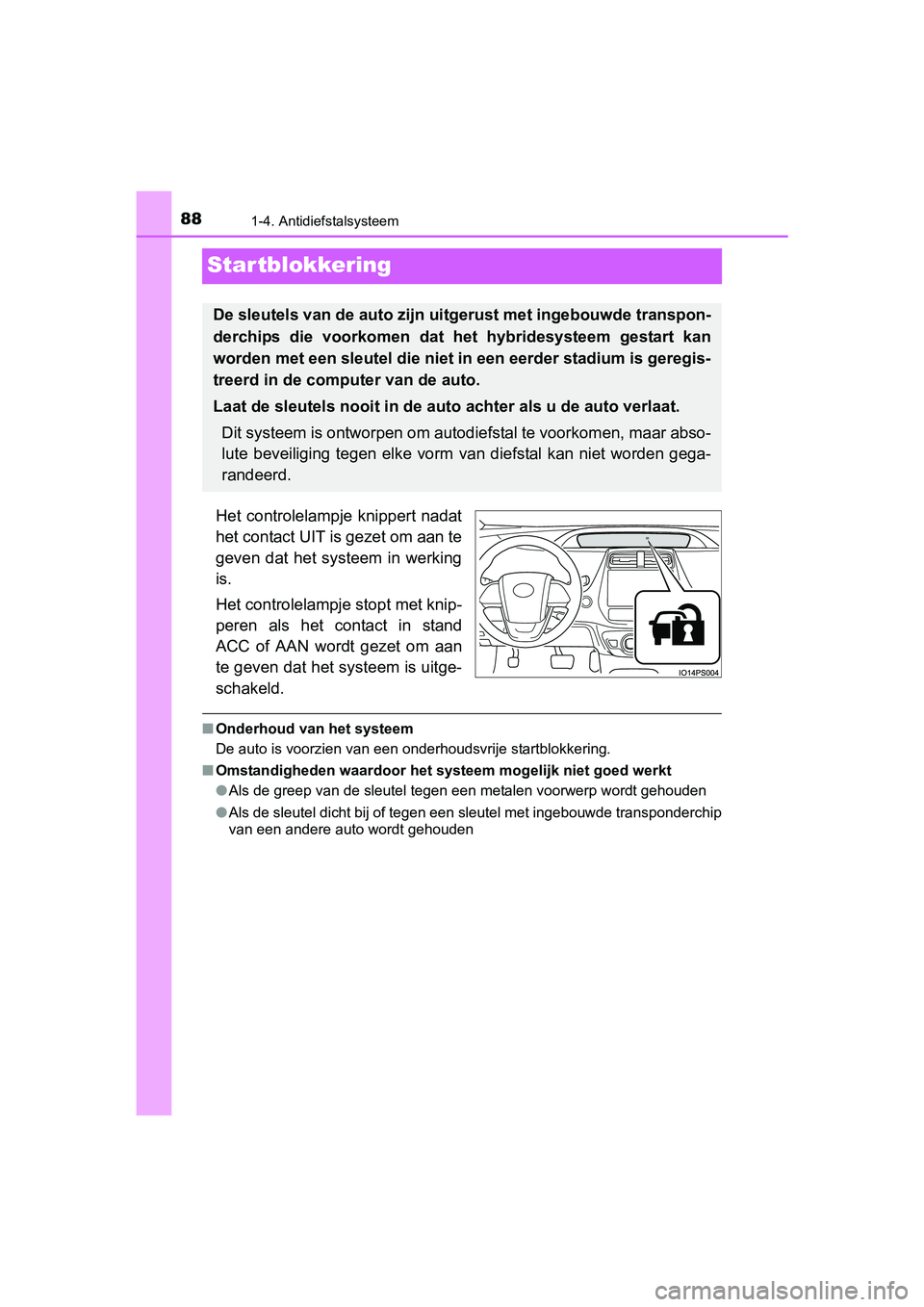

881-4. Antidiefstalsysteem
PRIUS_OM_OM47A31E_(EE)
Startblokkering
Het controlelampje knippert nadat
het contact UIT is gezet om aan te
geven dat het systeem in werking
is.
Het controlelampje stopt met knip-
peren als het contact in stand
ACC of AAN wordt gezet om aan
te geven dat het systeem is uitge-
schakeld.
■ Onderhoud van het systeem
De auto is voorzien van een onderhoudsvrije startblokkering.
■ Omstandigheden waardoor het systeem mogelijk niet goed werkt
● Als de greep van de sleutel tegen een metalen voorwerp wordt gehouden
● Als de sleutel dicht bij of tegen een sleutel met ingebouwde transponderchip
van een andere auto wordt gehouden
De sleutels van de auto zijn uitgerust met ingebouwde transpon-
derchips die voorkomen dat he t hybridesysteem gestart kan
worden met een sleutel die niet in een eerder stadium is geregis-
treerd in de computer van de auto.
Laat de sleutels nooit in de auto achter als u de auto verlaat.
Dit systeem is ontworpen om autodiefstal te voorkomen, maar abso-
lute beveiliging tegen elke vorm van diefstal kan niet worden gega-
randeerd.
PRIUS_OM_OM47A31E_(EE).book Page 88 Tuesday, November 10, 2015 4:25 PM

891-4. Antidiefstalsysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging

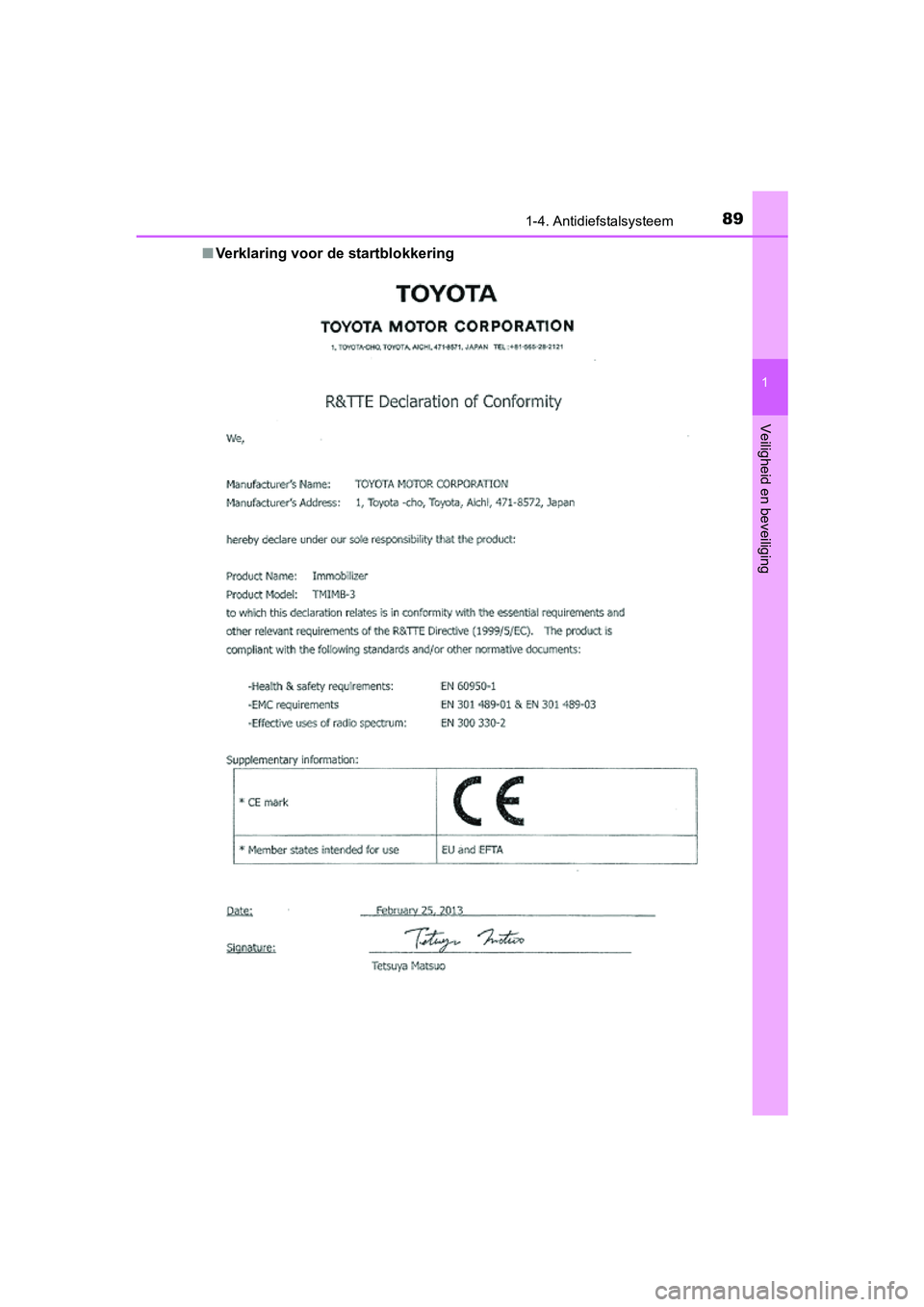

■Verklaring voor de startblokkering
PRIUS_OM_OM47A31E_(EE).book Page 89 Tuesday, November 10, 2015 4:25 PM

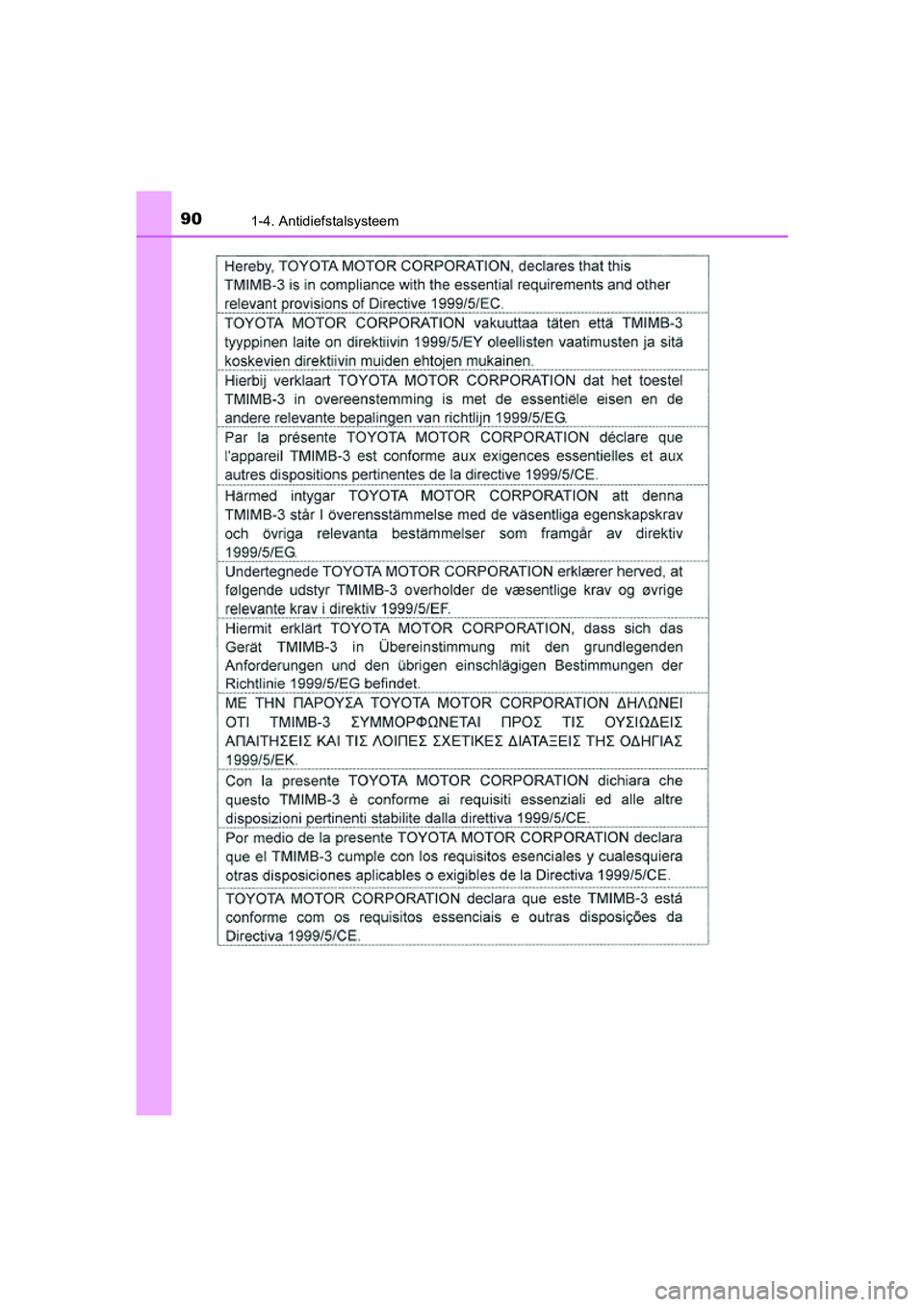

901-4. Antidiefstalsysteem
PRIUS_OM_OM47A31E_(EE)
PRIUS_OM_OM47A31E_(EE).book Page 90 Tuesday, November 10, 2015 4:25 PM
