sensor TOYOTA PRIUS 2016 Instructieboekje (in Dutch)

3
1
8 7
6
5
4
3
2
PRIUS_OM_OM47A31E_(EE)3-4. Verstellen van het
stuurwiel en de spiegels
Stuurwiel ............................219
Binnenspiegel ....................221
Buitenspiegels ...................223
3-5. Openen en sluiten van de ruiten en het schuifdak
Elektrisch bedienbare ruiten................................226
Schuifdak ...........................230
4-1. Voordat u gaat rijden Rijden met de auto.............236
Lading en bagage ..............247
Rijden met een aanhangwagen ................249
4-2. Rijprocedures Startknop ...........................259
EV-modus ..........................265
Hybridetransmissie ............268
Richtingaanwijzer-schakelaar .......................274
Parkeerrem ........................275
4-3. Bedienen van verlichting en ruitenwissers
Lichtschakelaar ..................276
Automatic High Beam- systeem ...........................281
Schakelaar mistlampen .....285
Ruitenwissers en -sproeiers....................286
Achterruitenwisser en -sproeier .....................290 4-4. Tanken
Openen van de tankdop .... 292
4-5. Gebruik van de ondersteunende systemen
Toyota Safety Sense ......... 297
PCS (Pre-Crash Safety- systeem) ......................... 306
LDA (Lane Departure Alert met stuurregeling)... 320
RSA (Road Sign Assist) .... 331
Dynamic Radar Cruise Control met volledig
snelheidsbereik ............... 336
Dynamic Radar Cruise Control-systeem .............. 351
Cruise control .................... 365
Rijmodusselectie- schakelaar....................... 370
Snelheidsbegrenzer .......... 372
BSM (Blind Spot Monitor) ........ 375
• De Blind Spot Monitor-
functie ........................... 381
• De Rear Crossing
Traffic Alert-functie ........ 385
Toyota Parking Assist- sensor ............................. 390
Intelligent sonarsysteem ... 402
S-IPA (Simple Intelligent Parking Assist-systeem) . 415
Ondersteunende systemen......................... 451
4-6. Rijtips Rijden met een hybrideauto ..................... 458
Rijden in de winter............. 461
4Rijden
PRIUS_OM_OM47A31E_(EE).book Page 3 Tuesday, November 10, 2015 4:25 PM

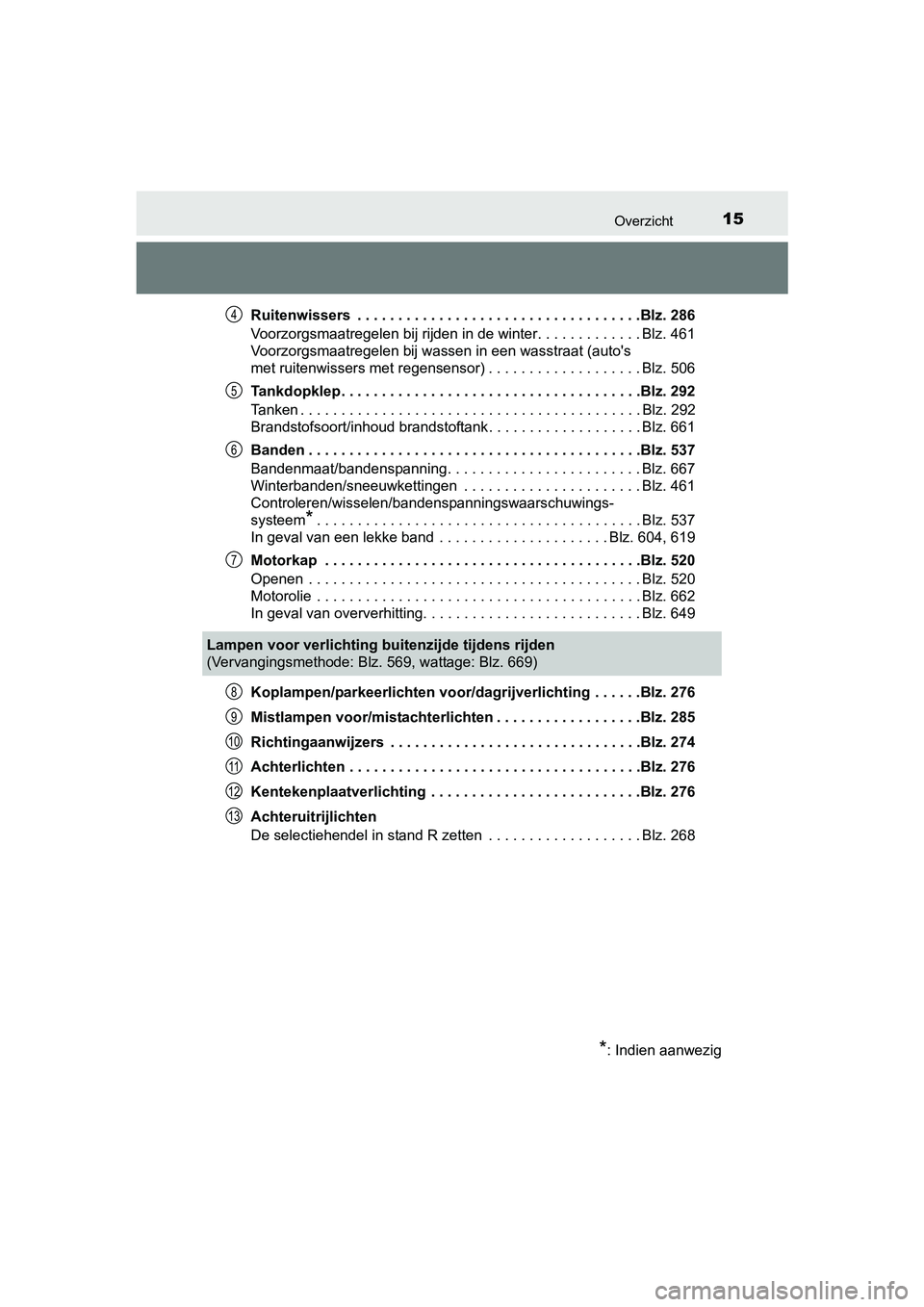

15Overzicht
PRIUS_OM_OM47A31E_(EE)Ruitenwissers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 286
Voorzorgsmaatregelen bij rijden in de winter. . . . . . . . . . . . . Blz. 461
Voorzorgsmaatregelen bij wassen in een wasstraat (auto's
met ruitenwissers met regensensor) . . . . . . . . . . . . . . . . . . . Blz. 506
Tankdopklep. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 292
Tanken . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 292
Brandstofsoort/inhoud brandstoftank. . . . . . . . . . . . . . . . . . . Blz. 661
Banden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 537
Bandenmaat/bandenspanning. . . . . . . . . . . . . . . . . . . . . . . . Blz. 667
Winterbanden/sneeuwkettingen . . . . . . . . . . . . . . . . . . . . . . Blz. 461
Controleren/wisselen/bandenspanningswaarschuwings-
systeem
*. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 537
In geval van een lekke band . . . . . . . . . . . . . . . . . . . . . Blz. 604, 619
Motorkap . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 520
Openen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 520
Motorolie . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 662
In geval van oververhitting. . . . . . . . . . . . . . . . . . . . . . . . . . . Blz. 649
Koplampen/parkeerlichten voor/dagrijverlichting . . . . . .Blz. 276
Mistlampen voor/mistachterlichten . . . . . . . . . . . . . . . . . .Blz. 285
Richtingaanwijzers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 274
Achterlichten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 276
Kentekenplaatverlichting . . . . . . . . . . . . . . . . . . . . . . . . . .Blz. 276
Achteruitrijlichten
De selectiehendel in stand R zetten . . . . . . . . . . . . . . . . . . . Blz. 268
4
5
6
7
Lampen voor verlichting buitenzijde tijdens rijden
(Vervangingsmethode: Blz. 569, wattage: Blz. 669)
*: Indien aanwezig
8
9
10
11
12
13
PRIUS_OM_OM47A31E_(EE).book Page 15 Tuesday, November 10, 2015 4:25 PM

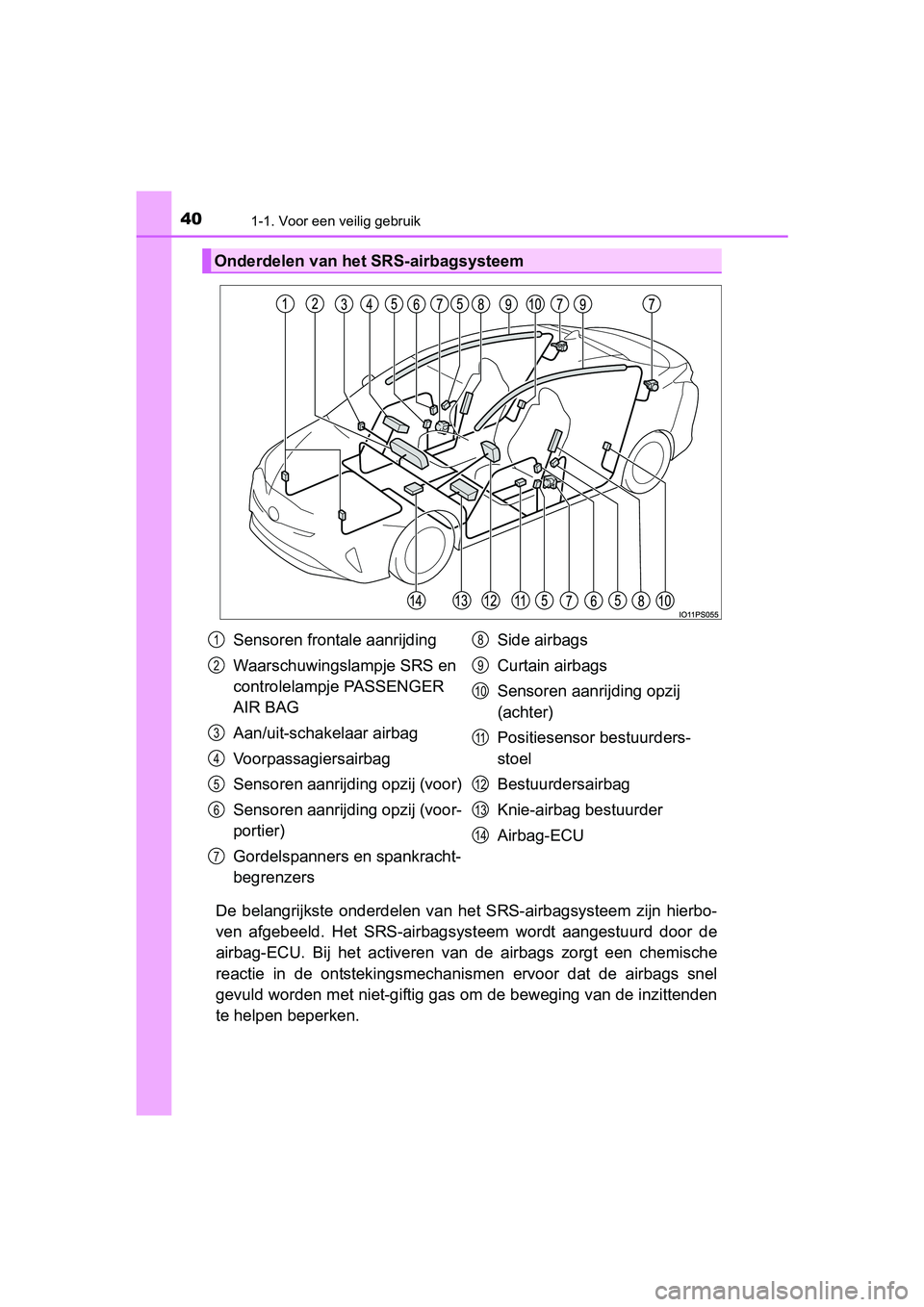

401-1. Voor een veilig gebruik
PRIUS_OM_OM47A31E_(EE)
De belangrijkste onderdelen van het SRS-airbagsysteem zijn hierbo-
ven afgebeeld. Het SRS-airbagsysteem wordt aangestuurd door de
airbag-ECU. Bij het activeren v an de airbags zorgt een chemische
reactie in de ontstekingsmechanis men ervoor dat de airbags snel
gevuld worden met niet-giftig ga s om de beweging van de inzittenden
te helpen beperken.
Onderdelen van het SRS-airbagsysteem
Sensoren frontale aanrijding
Waarschuwingslampje SRS en
controlelampje PASSENGER
AIR BAG
Aan/uit-schakelaar airbag
Voorpassagiersairbag
Sensoren aanrijding opzij (voor)
Sensoren aanrijding opzij (voor-
portier)
Gordelspanners en spankracht-
begrenzers Side airbags
Curtain airbags
Sensoren aanrijding opzij
(achter)
Positiesensor bestuurders-
stoel
Bestuurdersairbag
Knie-airbag bestuurder
Airbag-ECU1
2
3
4
5
6
7
8
9
10
11
12
13
14
PRIUS_OM_OM47A31E_(EE).book Page 40
Tuesday, November 10, 2015 4:25 PM

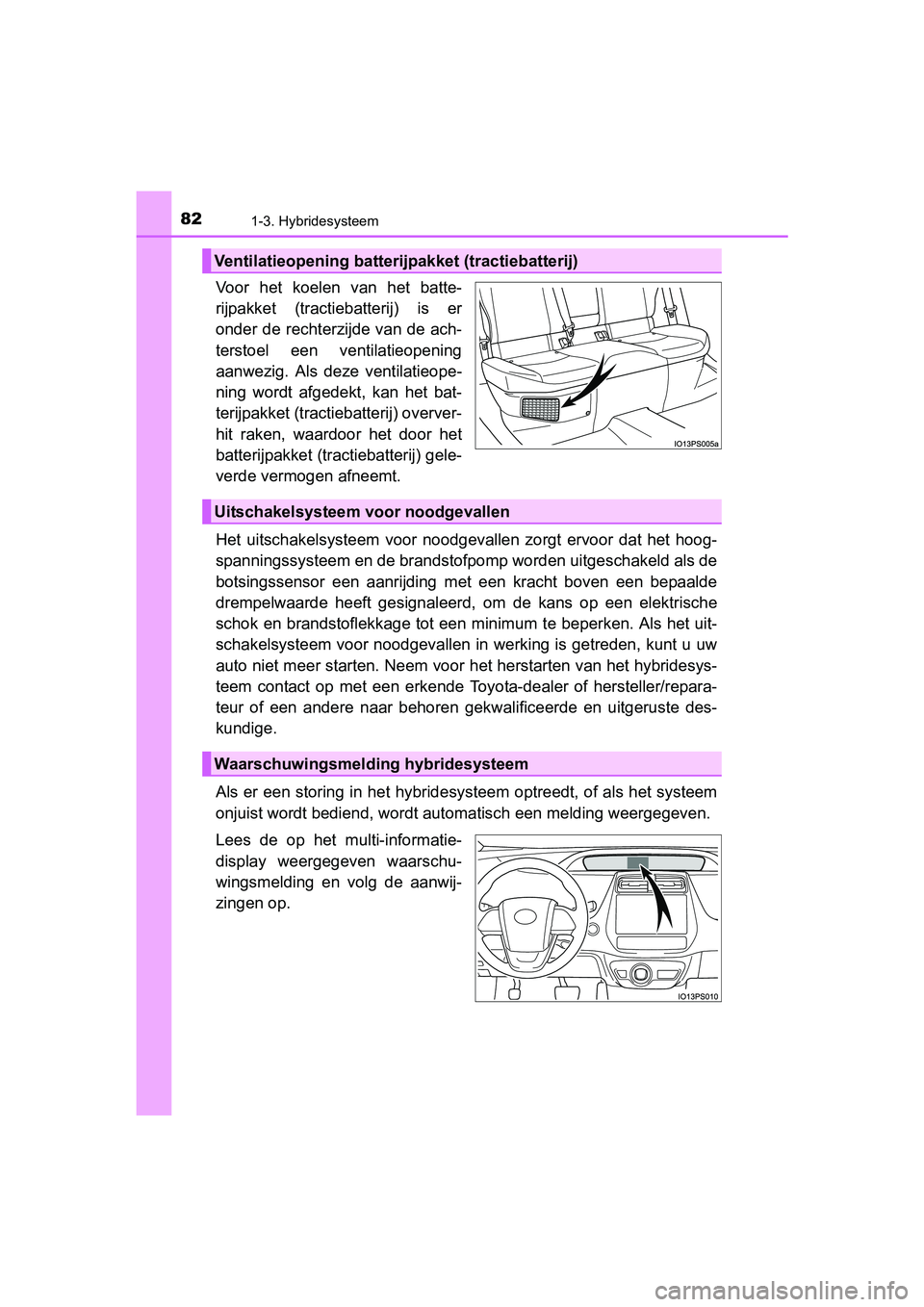

821-3. Hybridesysteem
PRIUS_OM_OM47A31E_(EE)
Voor het koelen van het batte-
rijpakket (tractiebatterij) is er
onder de rechterzijde van de ach-
terstoel een ventilatieopening
aanwezig. Als deze ventilatieope-
ning wordt afgedekt, kan het bat-
terijpakket (tractiebatterij) overver-
hit raken, waardoor het door het
batterijpakket (tractiebatterij) gele-
verde vermogen afneemt.
Het uitschakelsysteem voor noodgevallen zorgt ervoor dat het hoog-
spanningssysteem en de brandstof pomp worden uitgeschakeld als de
botsingssensor een aanrijding met een kracht boven een bepaalde
drempelwaarde heeft gesignaleerd, om de kans op een elektrische
schok en brandstoflekkage tot een minimum te beperken. Als het uit-
schakelsysteem voor noodgevallen in werking is getreden, kunt u uw
auto niet meer starten. Neem voor het herstarten van het hybridesys-
teem contact op met een erkende To yota-dealer of hersteller/repara-
teur of een andere naar behoren gek walificeerde en uitgeruste des-
kundige.
Als er een storing in het hybride systeem optreedt, of als het systeem
onjuist wordt bediend, wordt automatisch een melding weergegeven.
Lees de op het multi-informatie-
display weergegeven waarschu-
wingsmelding en volg de aanwij-
zingen op.
Ventilatieopening batterijpakket (tractiebatterij)
Uitschakelsysteem voor noodgevallen
Waarschuwingsmeld ing hybridesysteem
PRIUS_OM_OM47A31E_(EE).book Page 82 Tuesday, November 10, 2015 4:25 PM

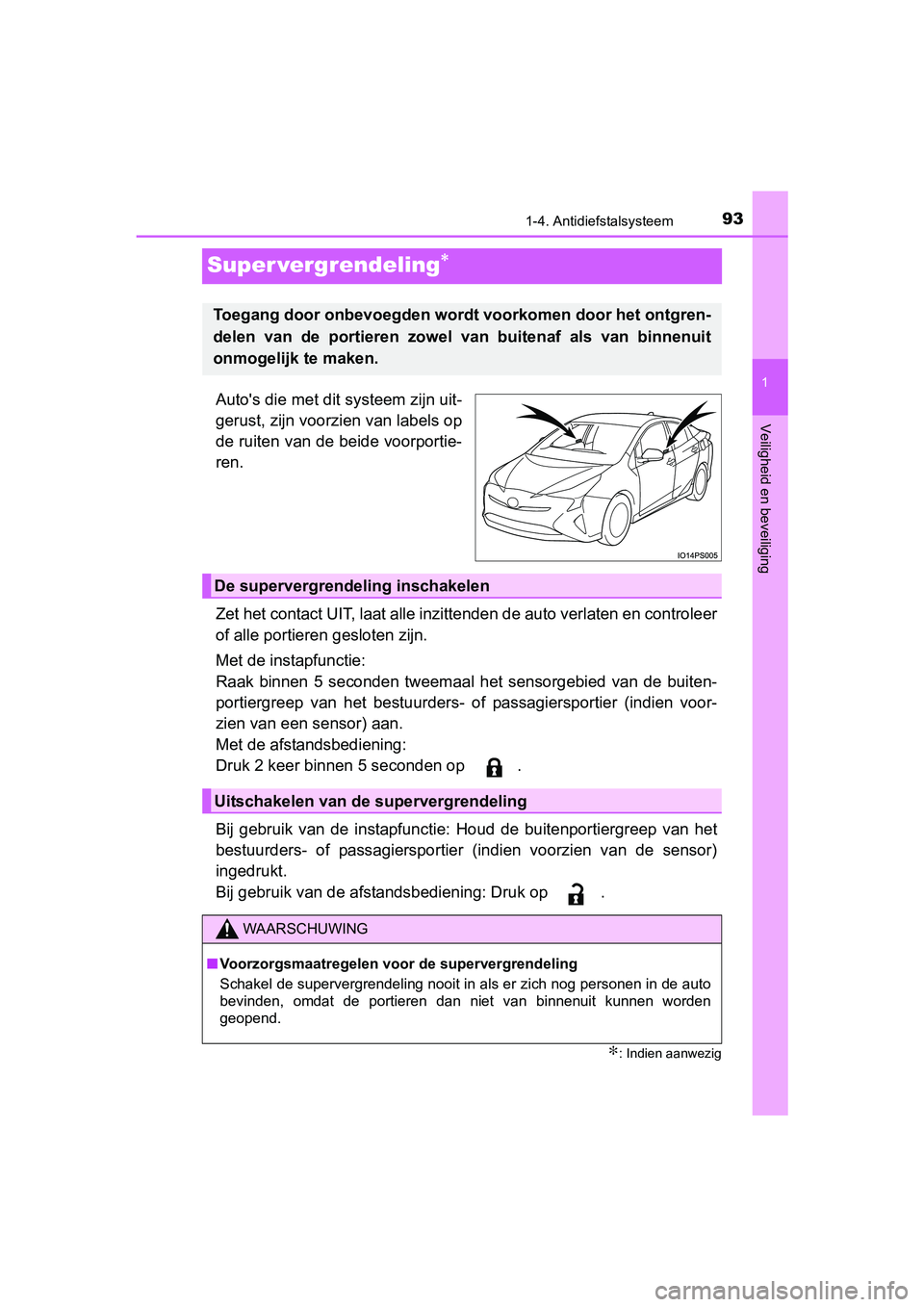

93
1
1-4. Antidiefstalsysteem
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging
Super vergrendeling∗
Auto's die met dit systeem zijn uit-
gerust, zijn voorzien van labels op
de ruiten van de beide voorportie-
ren.
Zet het contact UIT, laat alle inzittenden de auto verlaten en controleer
of alle portieren gesloten zijn.
Met de instapfunctie:
Raak binnen 5 seconden tweemaal het sensorgebied van de buiten-
portiergreep van het bestuurders- of passagiersportier (indien voor-
zien van een sensor) aan.
Met de afstandsbediening:
Druk 2 keer binnen 5 seconden op .
Bij gebruik van de instapfunctie: Houd de buitenportiergreep van het
bestuurders- of passagiersportier (indien voorzien van de sensor)
ingedrukt.
Bij gebruik van de afstandsbediening: Druk op .
∗: Indien aanwezig
Toegang door onbevoegden wordt voorkomen door het ontgren-
delen van de portieren zowel van buitenaf als van binnenuit
onmogelijk te maken.
De supervergrendeling inschakelen
Uitschakelen van de supervergrendeling
WAARSCHUWING
■ Voorzorgsmaatregelen voor de supervergrendeling
Schakel de supervergrendeling nooit in als er zich nog personen in de auto
bevinden, omdat de portieren dan niet van binnenuit kunnen worden
geopend.
PRIUS_OM_OM47A31E_(EE).book Page 93 Tuesday, November 10, 2015 4:25 PM

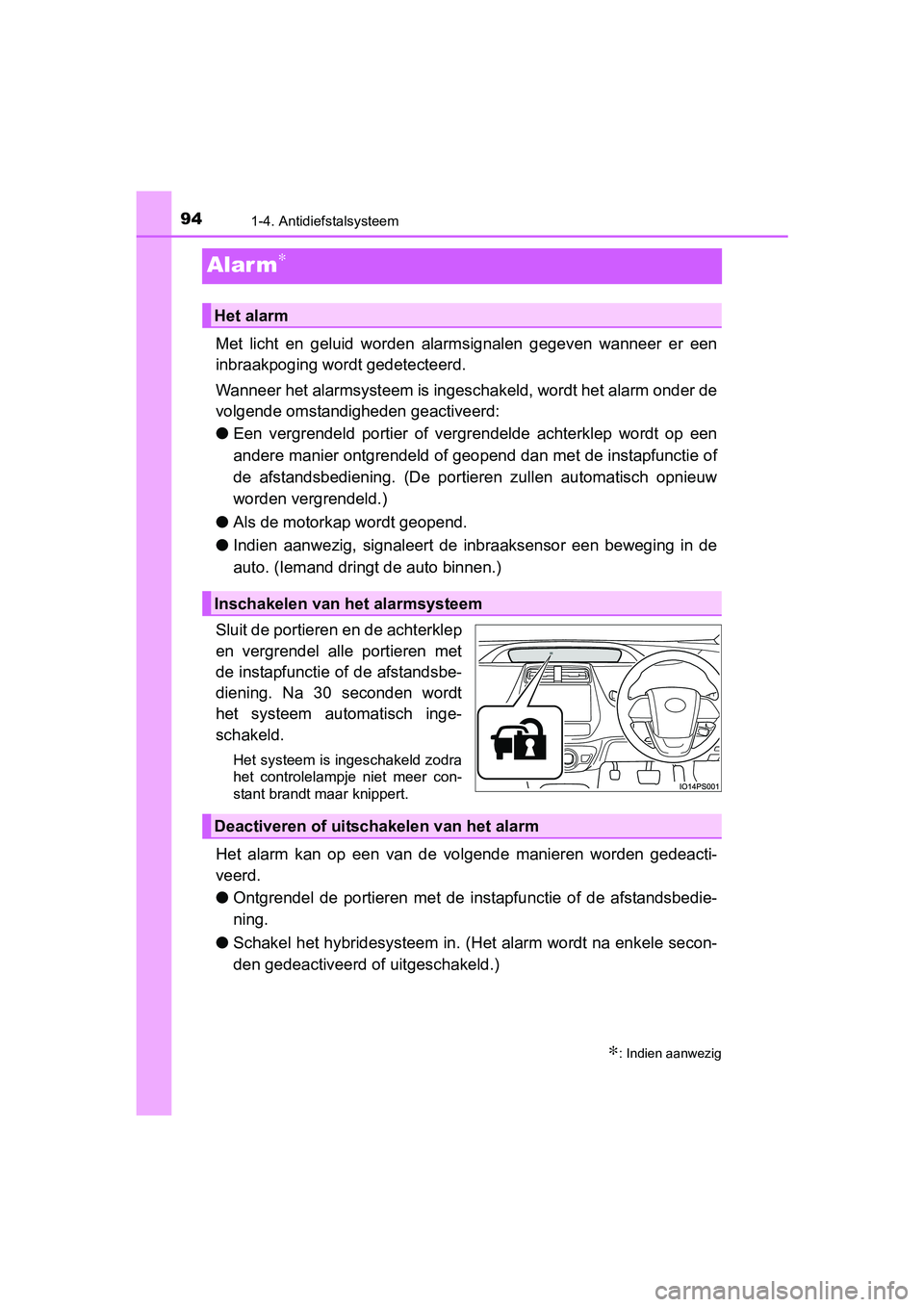

941-4. Antidiefstalsysteem
PRIUS_OM_OM47A31E_(EE)
Alar m∗
Met licht en geluid worden alarmsignalen gegeven wanneer er een
inbraakpoging wordt gedetecteerd.
Wanneer het alarmsysteem is ingeschakeld, wordt het alarm onder de
volgende omstandigheden geactiveerd:
●Een vergrendeld portier of vergrendelde achterklep wordt op een
andere manier ontgrendeld of geopend dan met de instapfunctie of
de afstandsbediening. (De portieren zullen automatisch opnieuw
worden vergrendeld.)
● Als de motorkap wordt geopend.
● Indien aanwezig, signaleert de inbraaksensor een beweging in de
auto. (Iemand dri ngt de auto binnen.)
Sluit de portieren en de achterklep
en vergrendel alle portieren met
de instapfunctie of de afstandsbe-
diening. Na 30 seconden wordt
het systeem automatisch inge-
schakeld.
Het systeem is ingeschakeld zodra
het controlelampje niet meer con-
stant brandt maar knippert.
Het alarm kan op een van de volgende manieren worden gedeacti-
veerd.
● Ontgrendel de portieren met de instapfunctie of de afstandsbedie-
ning.
● Schakel het hybridesysteem in. (Het alarm wordt na enkele secon-
den gedeactiveerd of uitgeschakeld.)
∗: Indien aanwezig
Het alarm
Inschakelen van het alarmsysteem
Deactiveren of uitschakelen van het alarm
PRIUS_OM_OM47A31E_(EE).book Page 94 Tuesday, November 10, 2015 4:25 PM

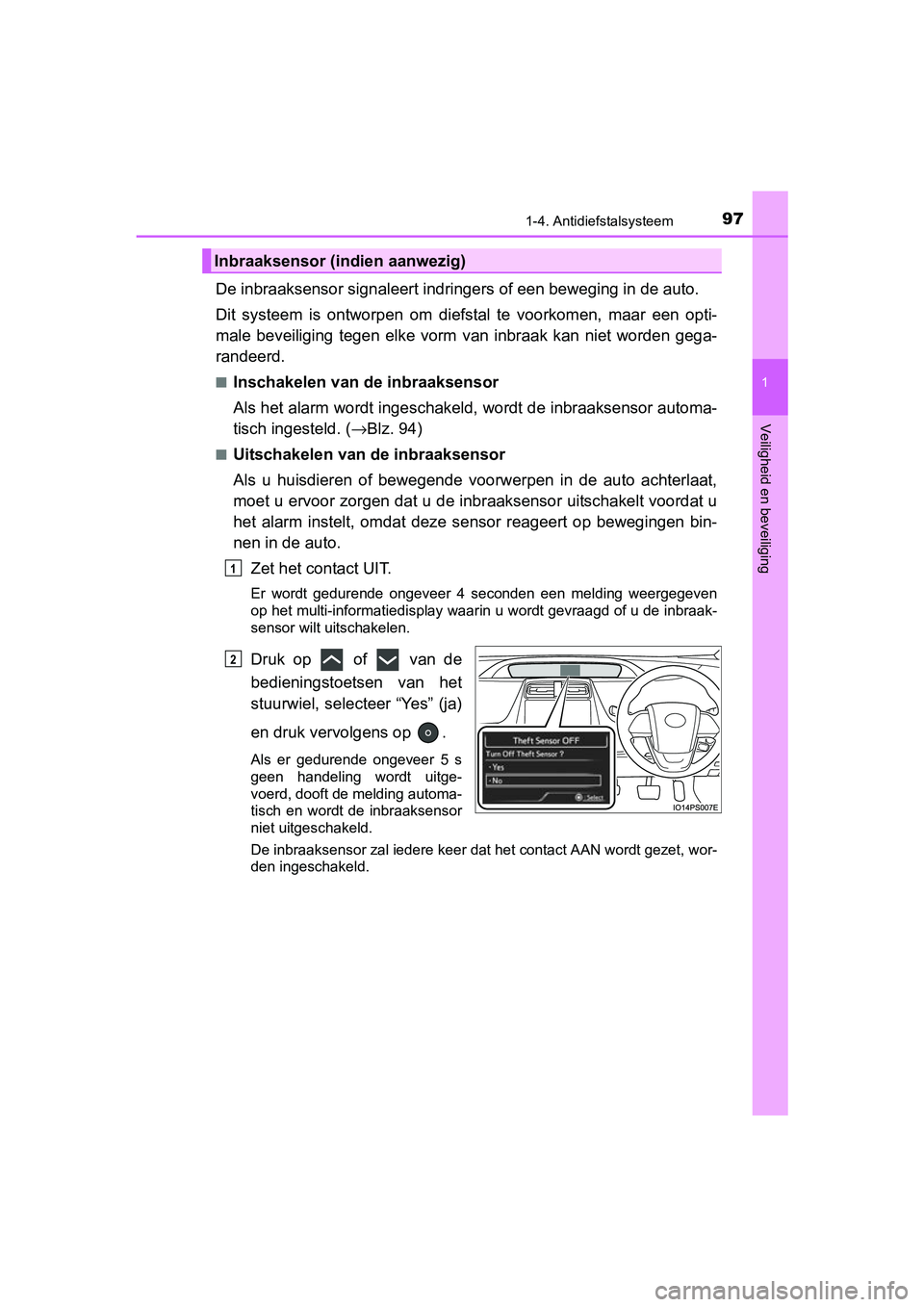

971-4. Antidiefstalsysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging
De inbraaksensor signaleert indringers of een beweging in de auto.
Dit systeem is ontworpen om diefstal te voorkomen, maar een opti-
male beveiliging tegen elke vorm van inbraak kan niet worden gega-
randeerd.
■Inschakelen van de inbraaksensor
Als het alarm wordt ingeschakeld, wordt de inbraaksensor automa-
tisch ingesteld. ( →Blz. 94)
■Uitschakelen van de inbraaksensor
Als u huisdieren of bewegende voorwerpen in de auto achterlaat,
moet u ervoor zorgen dat u de i nbraaksensor uitschakelt voordat u
het alarm instelt, omdat deze sensor reageert op bewegingen bin-
nen in de auto.
Zet het contact UIT.
Er wordt gedurende ongeveer 4 seconden een melding weergegeven
op het multi-informatiedisplay waarin u wordt gevraagd of u de inbraak-
sensor wilt uitschakelen.
Druk op of van de
bedieningstoetsen van het
stuurwiel, selecteer “Yes” (ja)
en druk vervolgens op .
Als er gedurende ongeveer 5 s
geen handeling wordt uitge-
voerd, dooft de melding automa-
tisch en wordt de inbraaksensor
niet uitgeschakeld.
De inbraaksensor zal iedere keer dat het contact AAN wordt gezet, wor-
den ingeschakeld.
Inbraaksensor (indien aanwezig)
1
2
PRIUS_OM_OM47A31E_(EE).book Page 97 Tuesday, November 10, 2015 4:25 PM

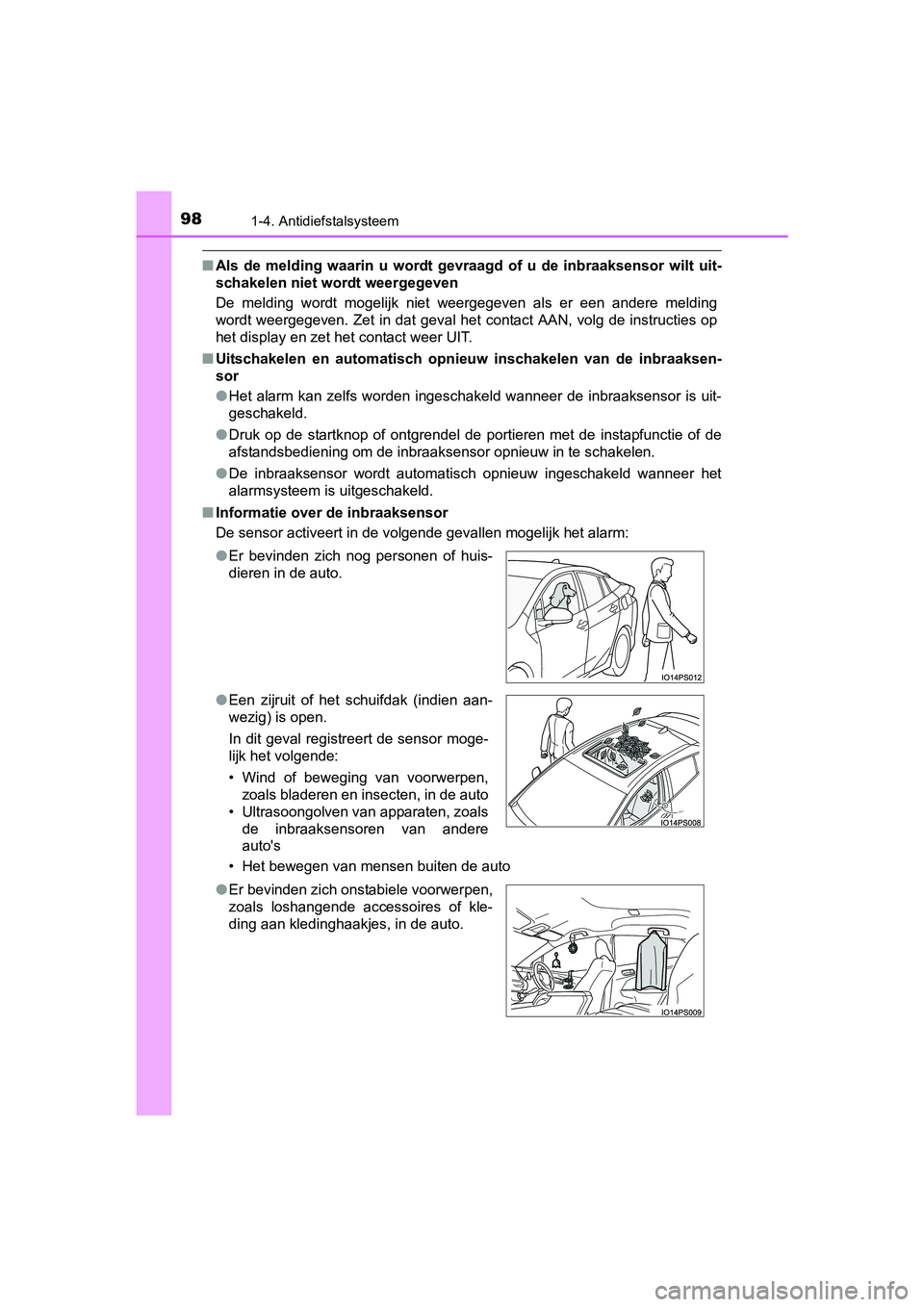

981-4. Antidiefstalsysteem
PRIUS_OM_OM47A31E_(EE)
■Als de melding waarin u wordt gevr aagd of u de inbraaksensor wilt uit-
schakelen niet wordt weergegeven
De melding wordt mogelijk niet weergegeven als er een andere melding
wordt weergegeven. Zet in dat geval het contact AAN, volg de instructies op
het display en zet het contact weer UIT.
■ Uitschakelen en automatisch opni euw inschakelen van de inbraaksen-
sor
● Het alarm kan zelfs worden ingeschakeld wanneer de inbraaksensor is uit-
geschakeld.
● Druk op de startknop of ontgrendel de portieren met de instapfunctie of de
afstandsbediening om de inbraaksensor opnieuw in te schakelen.
● De inbraaksensor wordt automatisch opnieuw ingeschakeld wanneer het
alarmsysteem is uitgeschakeld.
■ Informatie over de inbraaksensor
De sensor activeert in de volgende gevallen mogelijk het alarm:
• Het bewegen van mensen buiten de auto
●
Er bevinden zich nog personen of huis-
dieren in de auto.
● Een zijruit of het schuifdak (indien aan-
wezig) is open.
In dit geval registreert de sensor moge-
lijk het volgende:
• Wind of beweging van voorwerpen,
zoals bladeren en insecten, in de auto
• Ultrasoongolven van apparaten, zoals de inbraaksensoren van andere
auto's
●Er bevinden zich onstabiele voorwerpen,
zoals loshangende accessoires of kle-
ding aan kledinghaakjes, in de auto.
PRIUS_OM_OM47A31E_(EE).book Page 98 Tuesday, November 10, 2015 4:25 PM

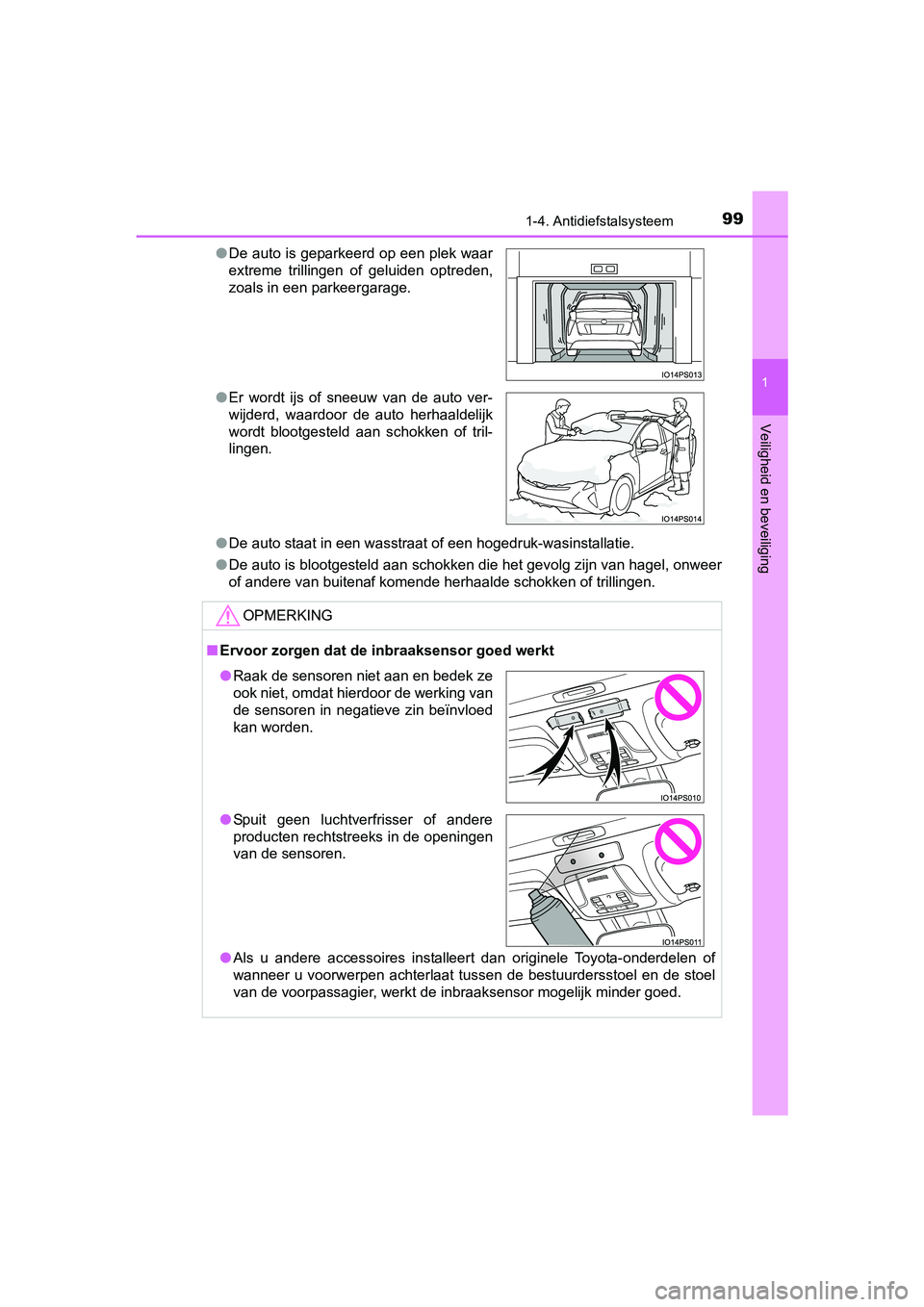

991-4. Antidiefstalsysteem
1
PRIUS_OM_OM47A31E_(EE)
Veiligheid en beveiliging
●De auto staat in een wasstraat of een hogedruk-wasinstallatie.
● De auto is blootgesteld aan schokken die het gevolg zijn van hagel, onweer
of andere van buitenaf komende herhaalde schokken of trillingen.
●
De auto is geparkeerd op een plek waar
extreme trillingen of geluiden optreden,
zoals in een parkeergarage.
● Er wordt ijs of sneeuw van de auto ver-
wijderd, waardoor de auto herhaaldelijk
wordt blootgesteld aan schokken of tril-
lingen.
OPMERKING
■Ervoor zorgen dat de inbraaksensor goed werkt
● Als u andere accessoires installeert dan originele Toyota-onderdelen of
wanneer u voorwerpen achterlaat tussen de bestuurdersstoel en de stoel
van de voorpassagier, werkt de inbraaksensor mogelijk minder goed.
●Raak de sensoren niet aan en bedek ze
ook niet, omdat hierdoor de werking van
de sensoren in negatieve zin beïnvloed
kan worden.
● Spuit geen luchtverfrisser of andere
producten rechtstreeks in de openingen
van de sensoren.
PRIUS_OM_OM47A31E_(EE).book Page 99 Tuesday, November 10, 2015 4:25 PM

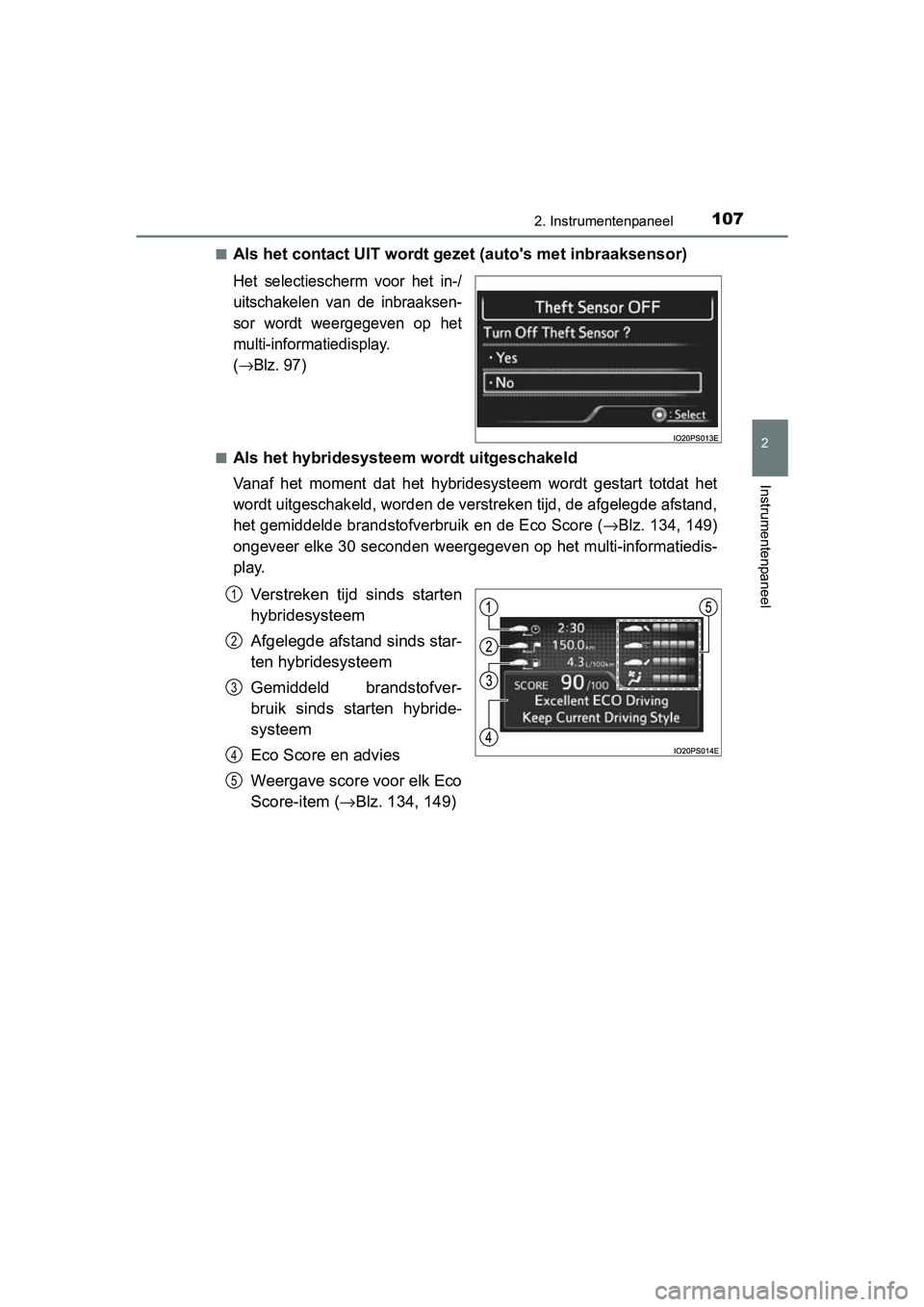

1072. Instrumentenpaneel
2
Instrumentenpaneel
PRIUS_OM_OM47A31E_(EE)■
Als het contact UIT wordt gezet (auto's met inbraaksensor)
Het selectiescherm voor het in-/
uitschakelen van de inbraaksen-
sor wordt weergegeven op het
multi-informatiedisplay.
(
→Blz. 97)
■Als het hybridesysteem wordt uitgeschakeld
Vanaf het moment dat het hybridesysteem wordt gestart totdat het
wordt uitgeschakeld, worden de verstreken tijd, de afgelegde afstand,
het gemiddelde brandstofverbruik en de Eco Score (
→Blz. 134, 149)
ongeveer elke 30 seconden weergegev en op het multi-informatiedis-
play.
Verstreken tijd sinds starten
hybridesysteem
Afgelegde afstand sinds star-
ten hybridesysteem
Gemiddeld brandstofver-
bruik sinds starten hybride-
systeem
Eco Score en advies
Weergave score voor elk Eco
Score-item ( →Blz. 134, 149)1
2
3
4
5
PRIUS_OM_OM47A31E_(EE).book Page 107 Tuesday, November 10, 2015 4:25 PM
