TOYOTA PRIUS 2016 Kezelési útmutató (in Hungarian)

111
2
2. Műszercsoport
Műszercsoport

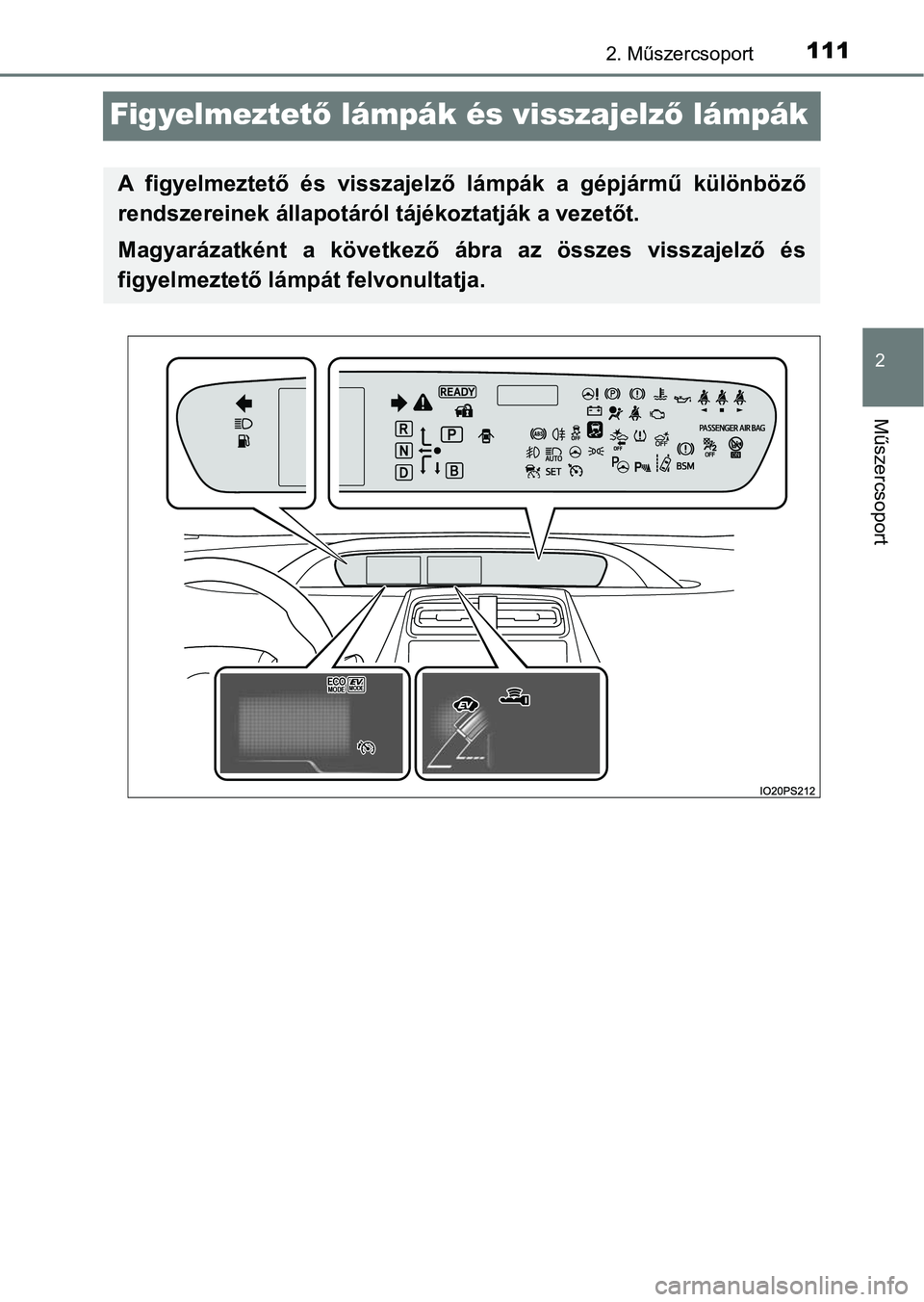

Figyelmeztető lámpák és visszajelző lámpák
A figyelmeztető és visszajelz ő lámpák a gépjármű különböző
rendszereinek állapotáról tájékoztatják a vezetőt.
Magyarázatként a következő ábra az összes visszajelző és
figyelmeztető lámp át felvonultatja.

1122. Műszercsoport

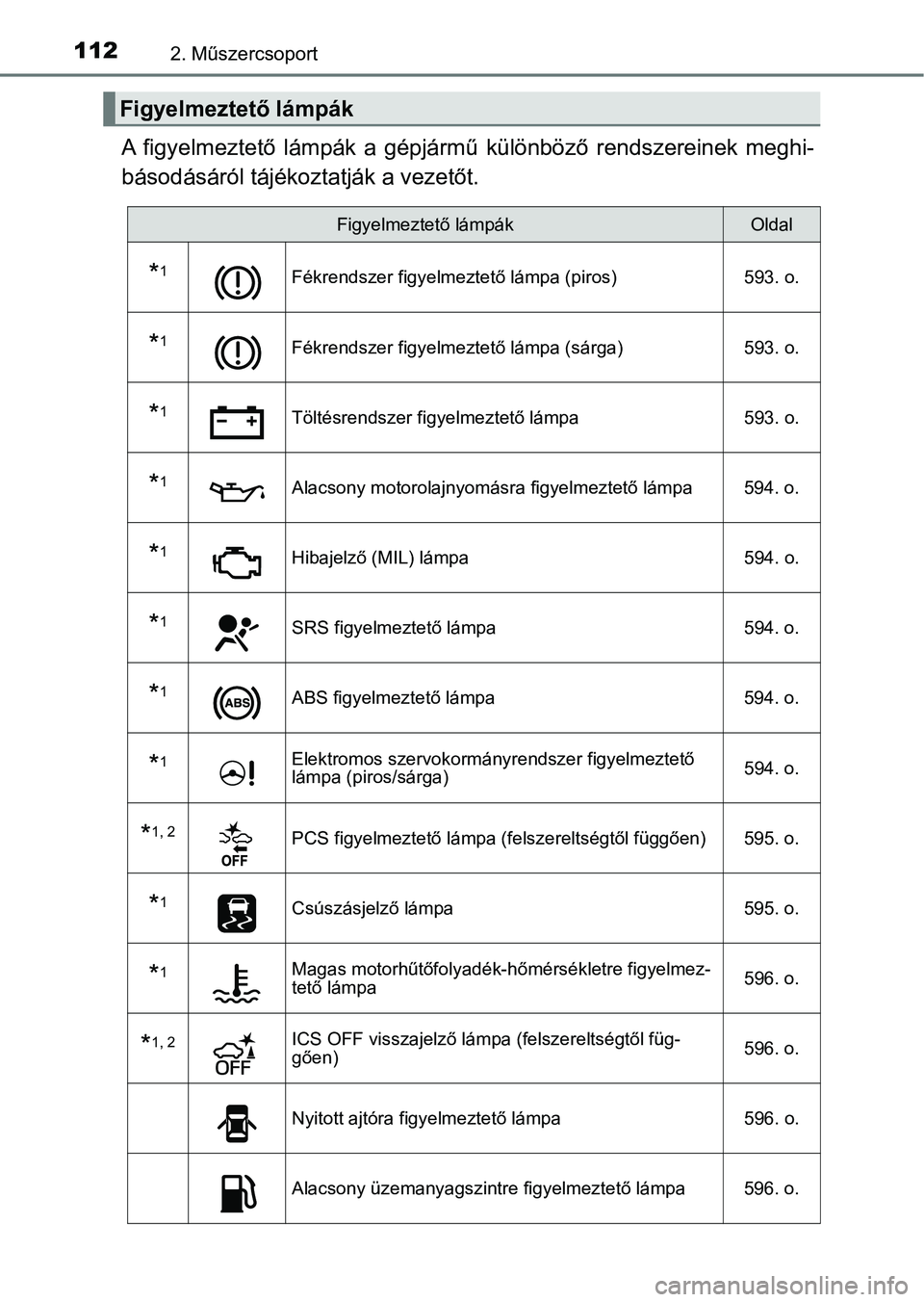

A figyelmeztető lámpák a gépjármű különböző rendszereinek meghi-
básodásáról tájékoztatják a vezetőt.
Figyelmeztető lámpák
Figyelmeztető lámpákOldal
*1Fékrendszer figyelmeztető lámpa (piros) 593. o.
*1Fékrendszer figyelmeztető lámpa (sárga) 593. o.
*1Töltésrendszer figyelmeztető lámpa593. o.
*1Alacsony motorolajnyomásra figyelmeztető lámpa 594. o.
*1Hibajelző (MIL) lámpa 594. o.
*1SRS figyelmeztető lámpa594. o.
*1ABS figyelmeztető lámpa594. o.
*1Elektromos szervokormányrendszer figyelmeztető
lámpa (piros/sárga) 594. o.
*1, 2PCS figyelmeztető lámpa (felszereltségtől függően) 595. o.
*1Csúszásjelző lámpa
595. o.
*1Magas motorhűtőfolyadék-hőmérsékletre figyelmez-
tető lámpa596. o.
*1, 2ICS OFF visszajelző lámpa (felszereltségtől füg-
gően)596. o.
Nyitott ajtóra figyelmeztető lámpa
596. o.
Alacsony üzemanyagszintre figyelmeztető lámpa 596. o.

1132. Műszercsoport
2

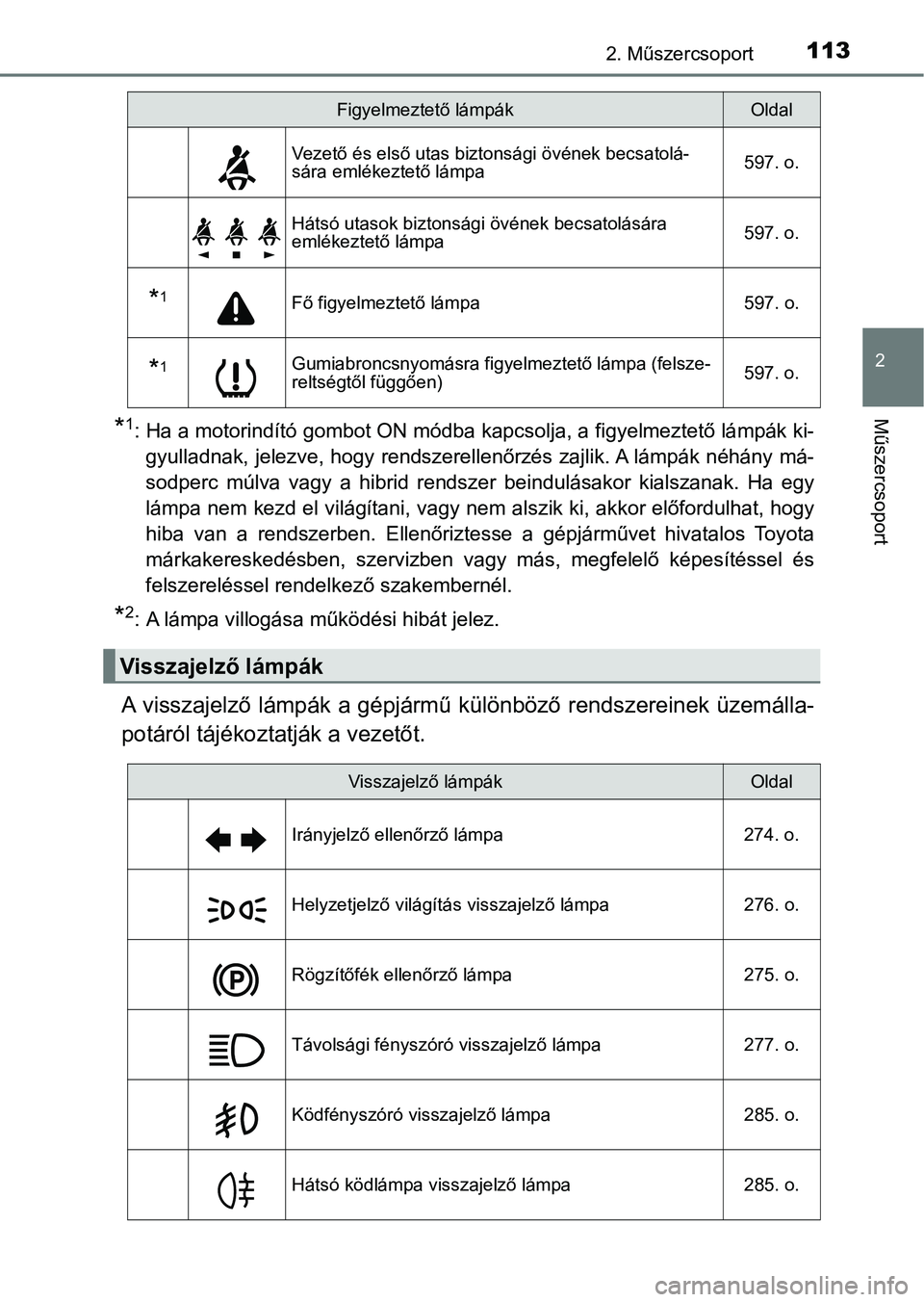

Műszercsoport*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák ki-gyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák n éhány má-
sodperc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani, vagy nem alszik ki, akkor előford ulhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos To y o t a
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembernél.
*2: A lámpa villogása működési hibát jelez.
A visszajelző lámpák a gépjármű különböző rendszereinek üzemálla-
potáról tájékoztatják a vezetőt.
Vezető és első utas biztonsági övének becsatolá-
sára emlékeztető lámpa 597. o.
Hátsó utasok biztonsági övének becsatolására
emlékeztető lámpa597. o.
*1Fő figyelmeztető lámpa
597. o.
*1Gumiabroncsnyomásra figyelmeztető lámpa (felsze-
reltségtől függően)597. o.
Visszajelző lámpák
Visszajelző lámpákOldal
Irányjelző ellenőrző lámpa 274. o.
Helyzetjelző világítás visszajelző lámpa 276. o.
Rögzítőfék ellenőrző lámpa 275. o.
Távolsági fényszóró visszajelző lámpa277. o.
Ködfényszóró visszajelző lámpa 285. o.
Hátsó ködlámpa visszajelző lámpa285. o.
Figyelmeztető lámpákOldal

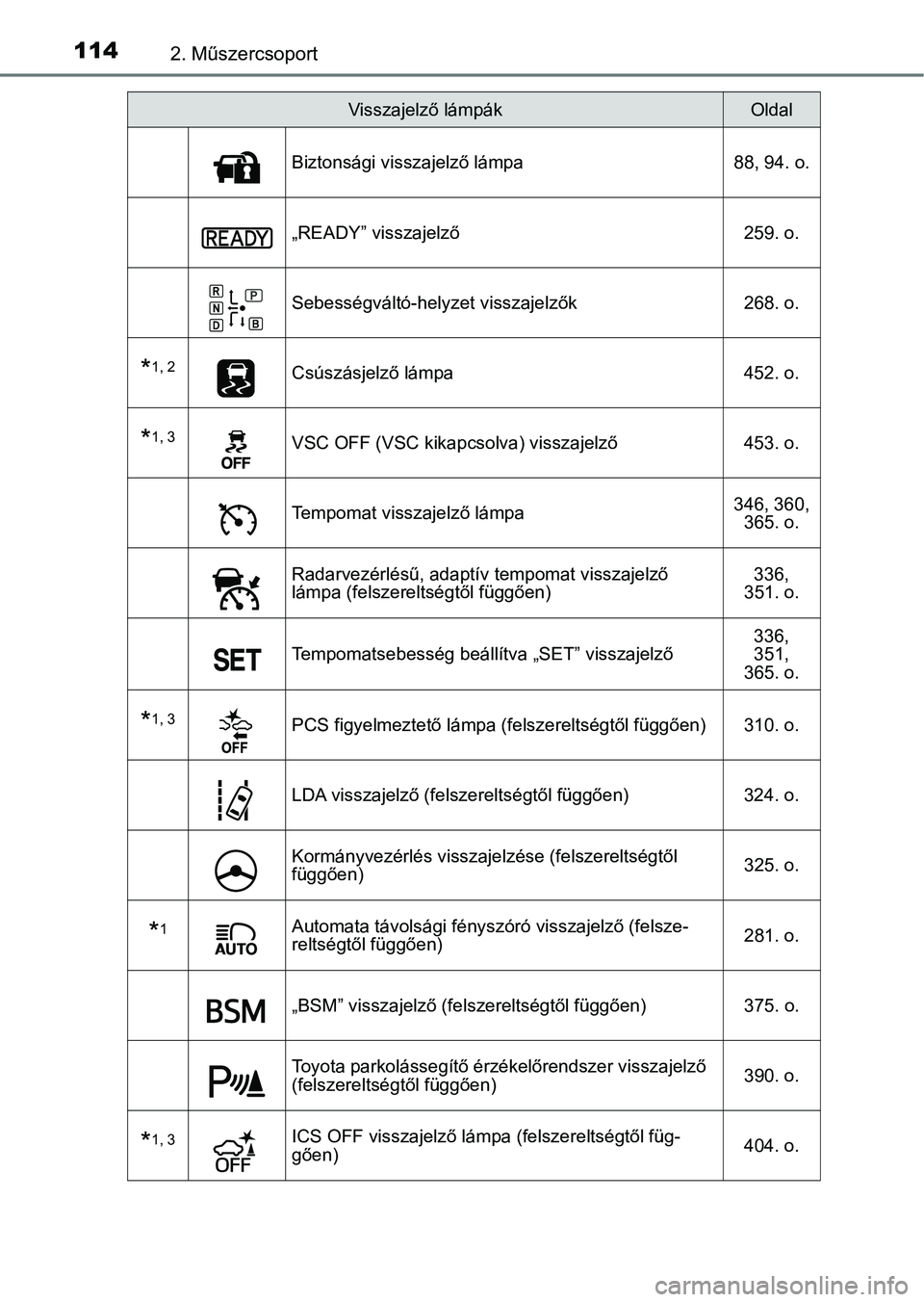

1142. Műszercsoport
Biztonsági visszajelző lámpa88, 94. o.
„READY” visszajelző 259. o.
Sebességváltó-helyzet visszajelzők 268. o.
*1, 2Csúszásjelző lámpa452. o.
*1, 3VSC OFF (VSC kikapcsolva) visszajelző 453. o.
Tempomat visszajelző lámpa 346, 360,
365. o.
Radarvezérlésű, adaptív tempomat visszajelző
lámpa (felszereltségtől függően) 336,
351. o.
Tempomatsebesség beállít va „SET” visszajelző 336,
351,
365. o.
*1, 3PCS figyelmeztető lámpa (felszereltségtől függően) 310. o.
LDA visszajelző (felszere ltségtől függően) 324. o.
Kormányvezérlés visszajelzése (felszereltségtől
függően) 325. o.
*1Automata távolsági fényszóró visszajelző (felsze-
reltségtől függően)281. o.
„BSM” visszajelző (felszereltségtől függően)
375. o.
Toyota parkolássegítő érzékelőrendszer visszajelző
(felszereltségtől függően)390. o.
*1, 3ICS OFF visszajelző lámpa (felszereltségtől füg-
gően)404. o.
Visszajelző lámpákOldal

1152. Műszercsoport
2
Műszercsoport

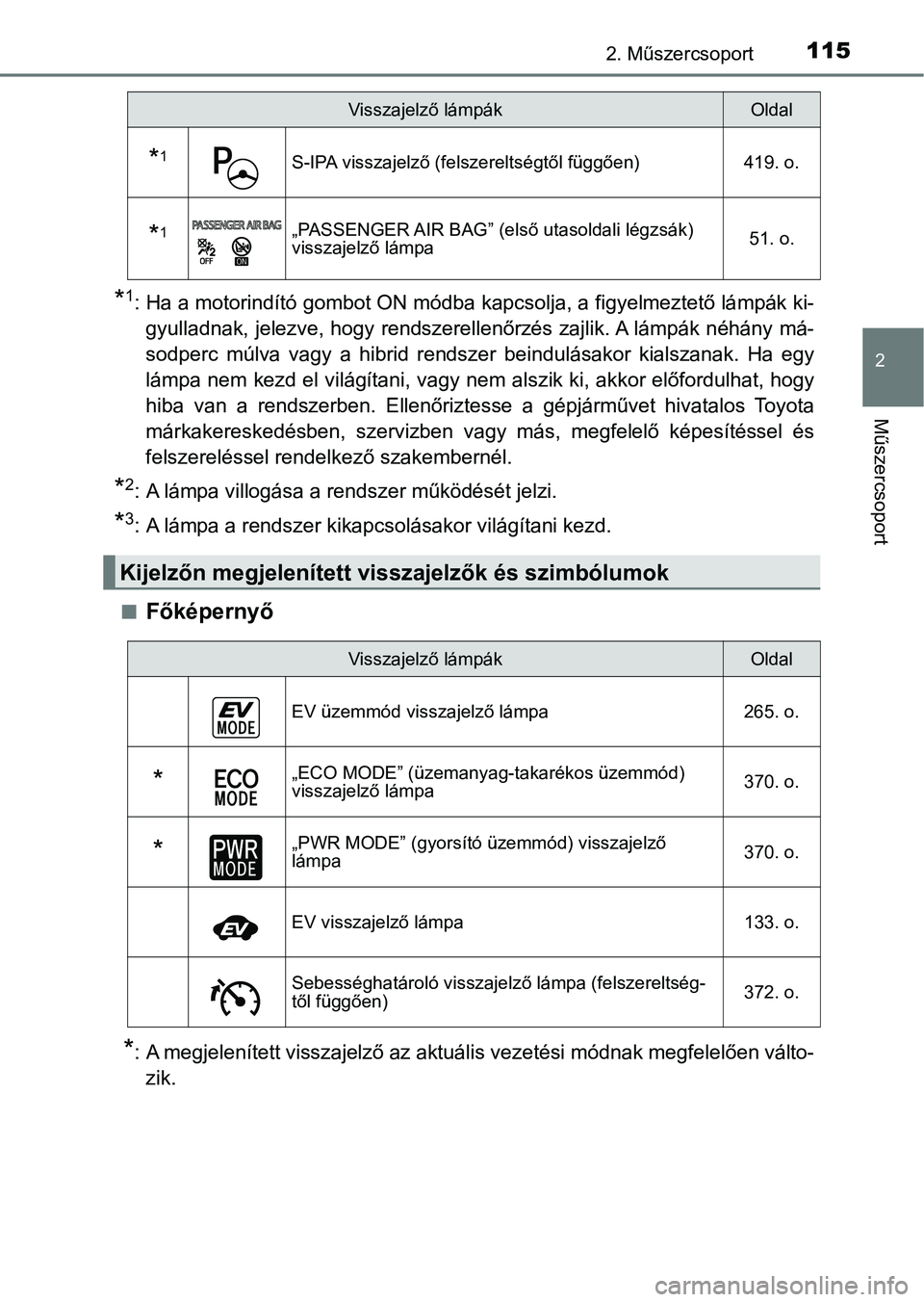

*1: Ha a motorindító gombot ON módba kapcsolja, a figyelmeztető lámpák ki-gyulladnak, jelezve, hogy rendszerellenőrzés zajlik. A lámpák n éhány má-
sodperc múlva vagy a hibrid rendszer beindulásakor kialszanak. Ha egy
lámpa nem kezd el világítani, vagy nem alszik ki, akkor előford ulhat, hogy
hiba van a rendszerben. Ellenőriztesse a gépjárművet hivatalos To y o t a
márkakereskedésben, szervizben vagy más, megfelelő képesítéssel és
felszereléssel rendelkező szakembernél.
*2: A lámpa villogása a rendszer működését jelzi.
*3: A lámpa a rendszer kikapcsolásakor világítani kezd.
n
Főképernyő
*: A megjelenített visszajelző az aktuális vezetési módnak megfel elően válto-
zik.
*1S-IPA visszajelző (felszere ltségtől függően) 419. o.
*1„PASSENGER AIR BAG” (első utasoldali légzsák)
visszajelző lámpa 51. o.
Kijelzőn megjelenített vi
sszajelzők és szimbólumok
Visszajelző lámpákOldal
EV üzemmód visszajelző lámpa 265. o.
*„ECO MODE” (üzemanyag-takarékos üzemmód)
visszajelző lámpa 370. o.
*„PWR MODE” (gyorsító üzemmód) visszajelző
lámpa370. o.
EV visszajelző lámpa
133. o.
Sebességhatároló visszajelző lámpa (felszereltség-
től függően) 372. o.
Visszajelző lámpákOldal

1162. Műszercsoport

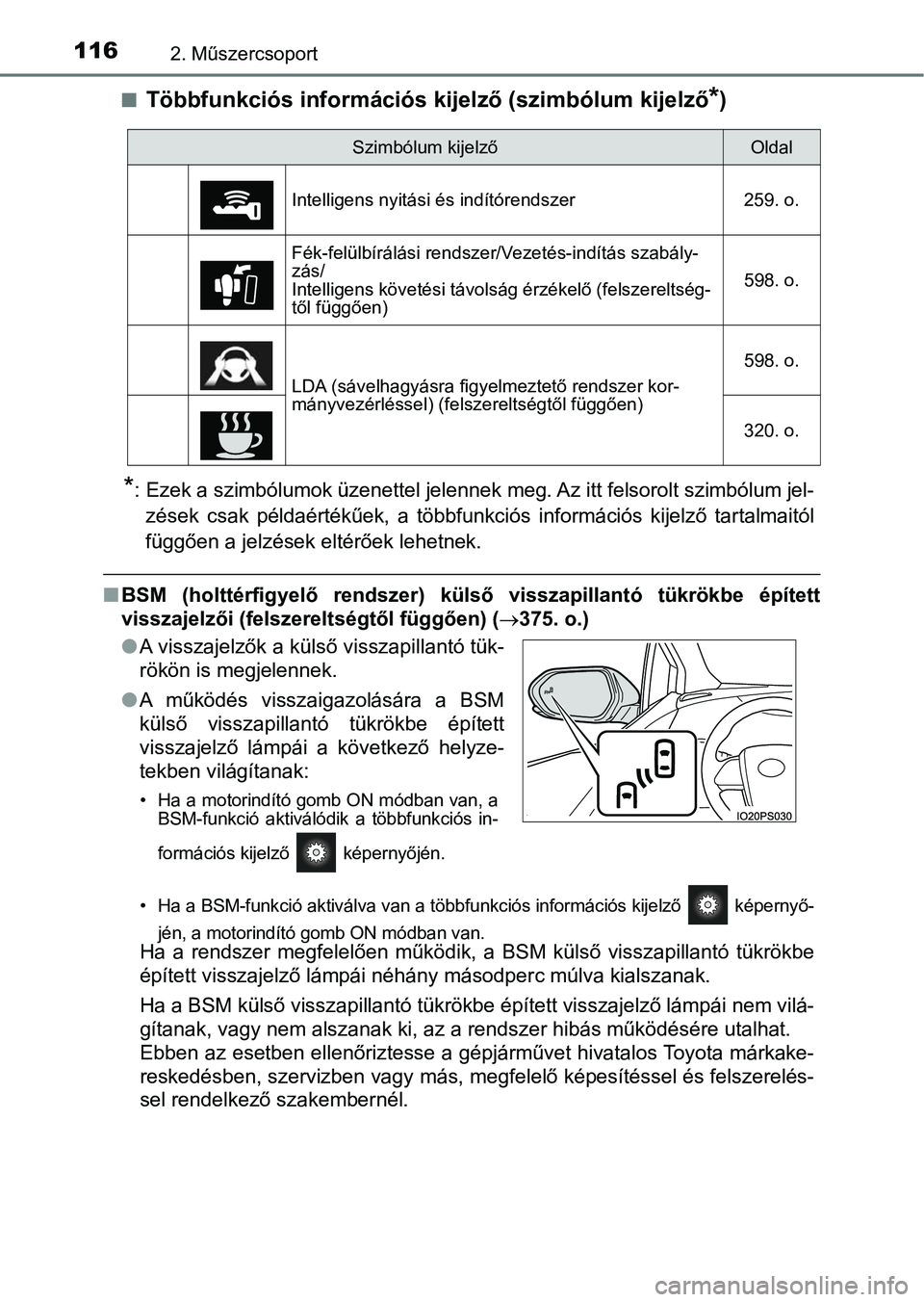

nTöbbfunkciós információs kijelző (szimbólum kijelző*)
*: Ezek a szimbólumok üzenettel jelennek meg. Az itt felsorolt szimbólum jel-zések csak példaértékűek, a többfunkciós információs kijelző ta rtalmaitól
függően a jelzések eltérőek lehetnek.
n BSM (holttérfigyelő rendszer) külső visszapillantó tükrökbe épí tett
visszajelzői (felszereltségtől függően) (375. o.)
• Ha a BSM-funkció aktiválva van a többfunkciós információs kije lző képernyő-
jén, a motorindító gomb ON módban van.
Ha a rendszer megfelelően működik, a BSM külső visszapillantó tükrökbe
épített visszajelző lámpái néhány másodperc múlva kialszanak.
Ha a BSM külső visszapillantó tükrökbe épített visszajelző lámp ái nem vilá-
gítanak, vagy nem alszanak ki, az a rendszer hibás működésére u talhat.
Ebben az esetben ellenőriztesse a gépjárművet hivatalos Toyota márkake-
reskedésben, szervizben vagy más, megfelelő képesítéssel és fel szerelés-
sel rendelkező szakembernél.
Szimbólum kijelzőOldal
Intelligens nyitási és indítórendszer 259. o.
Fék-felülbírálási rendszer/Vezetés-indítás szabály-
zás/
Intelligens követési távolság érzékelő (felszereltség-
től függően) 598. o.
LDA (sávelhagyásra figyelmeztető rendszer kor-
mányvezérléssel) (felszereltségtől függően)598. o.
320. o.
l
A visszajelzők a külső visszapillantó tük-
rökön is megjelennek.
l A működés visszaigazolására a BSM
külső visszapillantó tükrökbe épített
visszajelző lámpái a következő helyze-
tekben világítanak:
• Ha a motorindító gomb ON módban van, a
BSM-funkció aktiválódik a többfunkciós in-
formációs kijelző képernyőjén.

1172. Műszercsoport
2
Műszercsoport

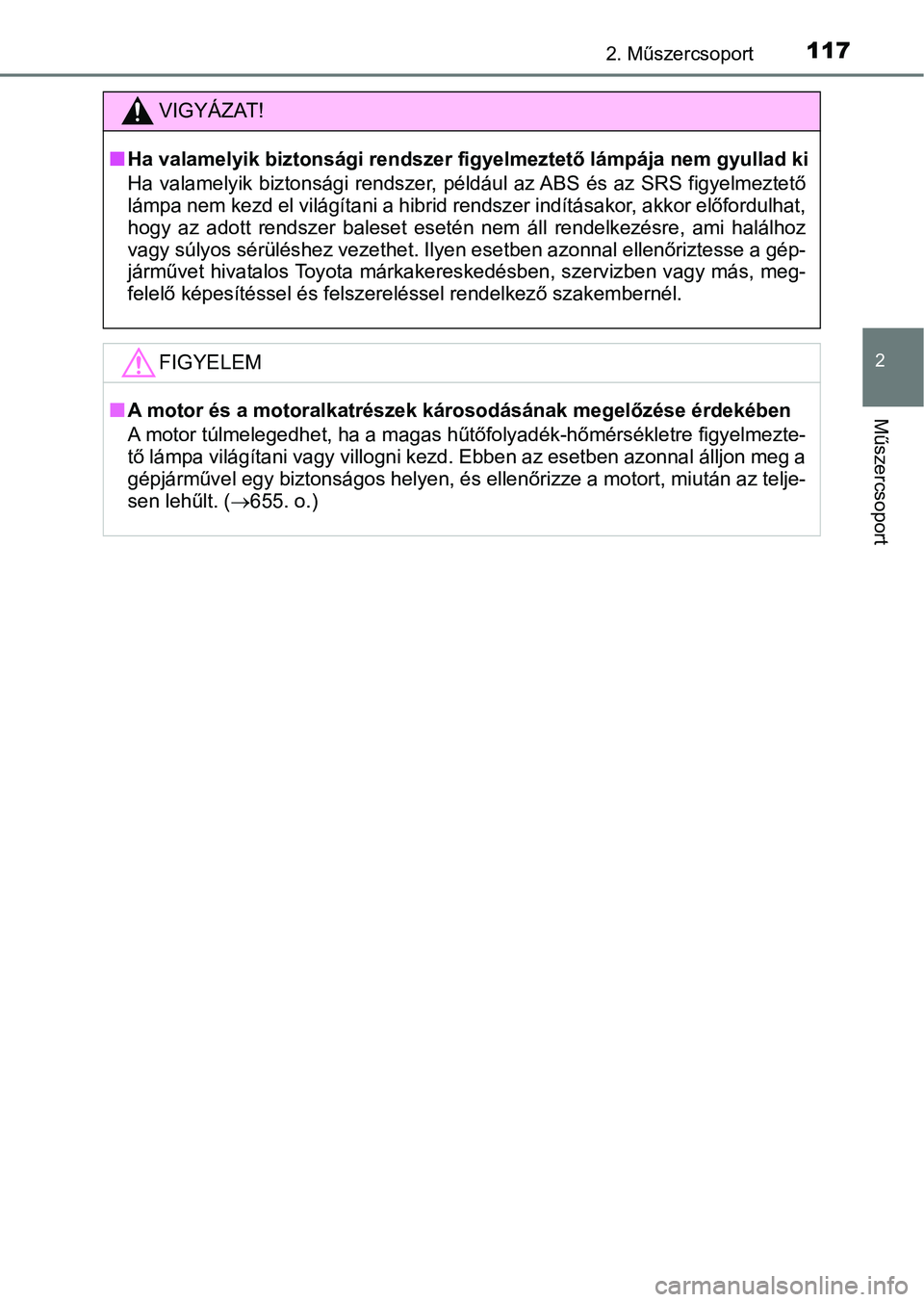

VIGYÁZAT!
nHa valamelyik biztonsági rendszer figyelmeztető lámpája nem gyullad ki
Ha valamelyik biztonsági rendszer, például az ABS és az SRS fig yelmeztető
lámpa nem kezd el világítani a hibrid rendszer indításakor, akk or előfordulhat,
hogy az adott rendszer baleset esetén nem áll rendelkezésre, am i halálhoz
vagy súlyos sérüléshez vezethet . Ilyen esetben azonnal ellenőriztesse a gép-
járművet hivatalos Toyota márk akereskedésben, szervizben vagy m ás, meg-
felelő képesítéssel és felszere léssel rendelkező szakembernél.
FIGYELEM
nA motor és a motoralkatrészek károsodásának megelőzése érdekébe n
A motor túlmelegedhet, ha a magas hűtőfolyadék-hőmérsékletre figyelmezte-
tő lámpa világítani vagy villogni kezd. Ebben az esetben azonna l álljon meg a
gépjárművel egy biztonságos helyen, és ellenőrizze a motort, mi után az telje-
sen lehűlt. ( 655. o.)

1182. Műszercsoport

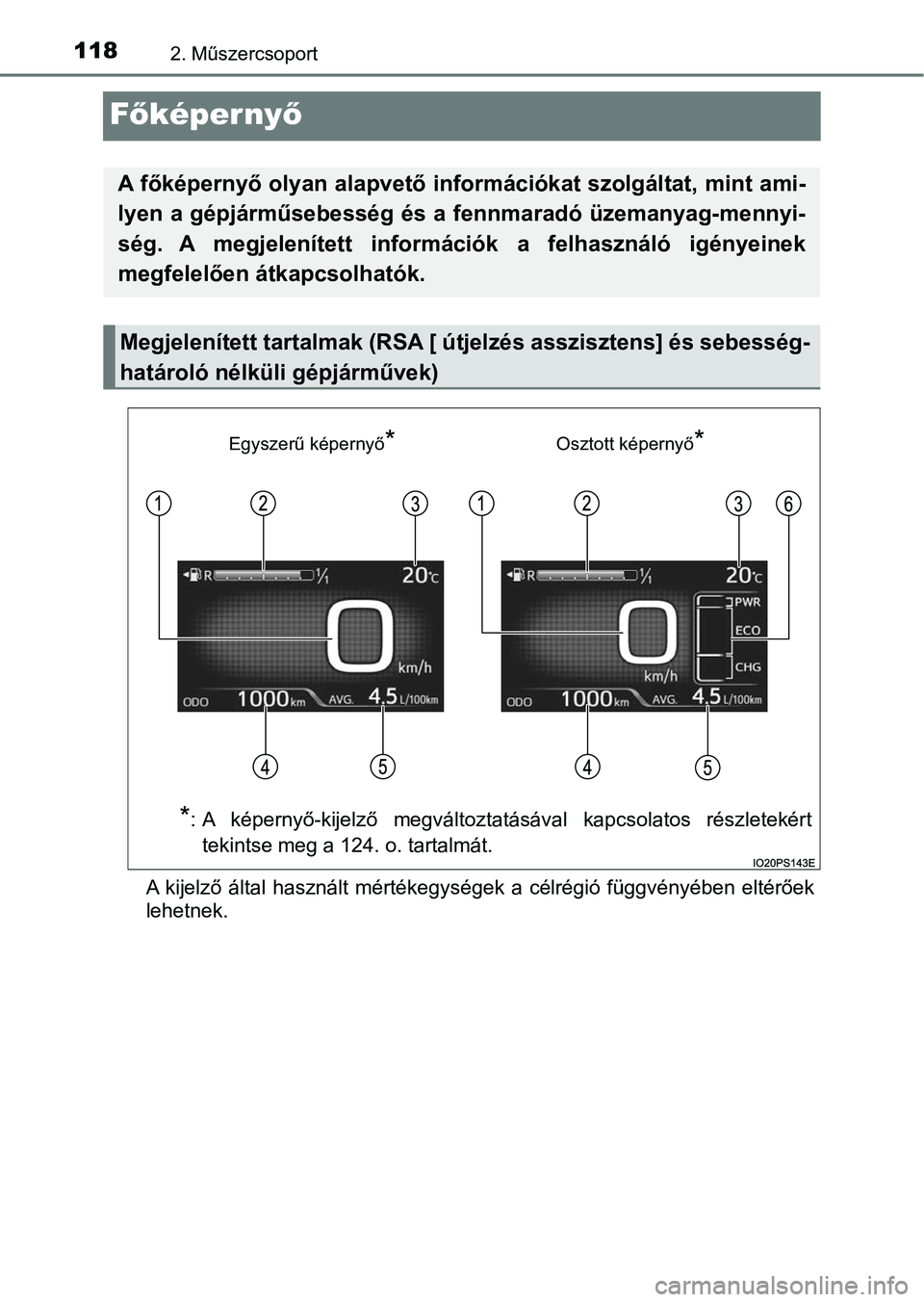

Fő képerny ő
A kijelző által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.
A főképernyő olyan alapvető információkat szolgáltat, mint ami-
lyen a gépjárműsebesség és a fennmaradó üzemanyag-mennyi-
ség. A megjelenített információk a felha sználó igényeinek
megfelelően átkapcsolhatók.
Megjelenített tartalmak (RSA [ ú tjelzés asszisztens] és sebesség-
határoló nélküli gépjárművek)
Egyszerű képernyő*Osztott képernyő*
*
: A képernyő-kijelző megváltoztatásával kapcsolatos részletekért tekintse meg a 124. o. tartalmát.

1192. Műszercsoport
2
Műszercsoport

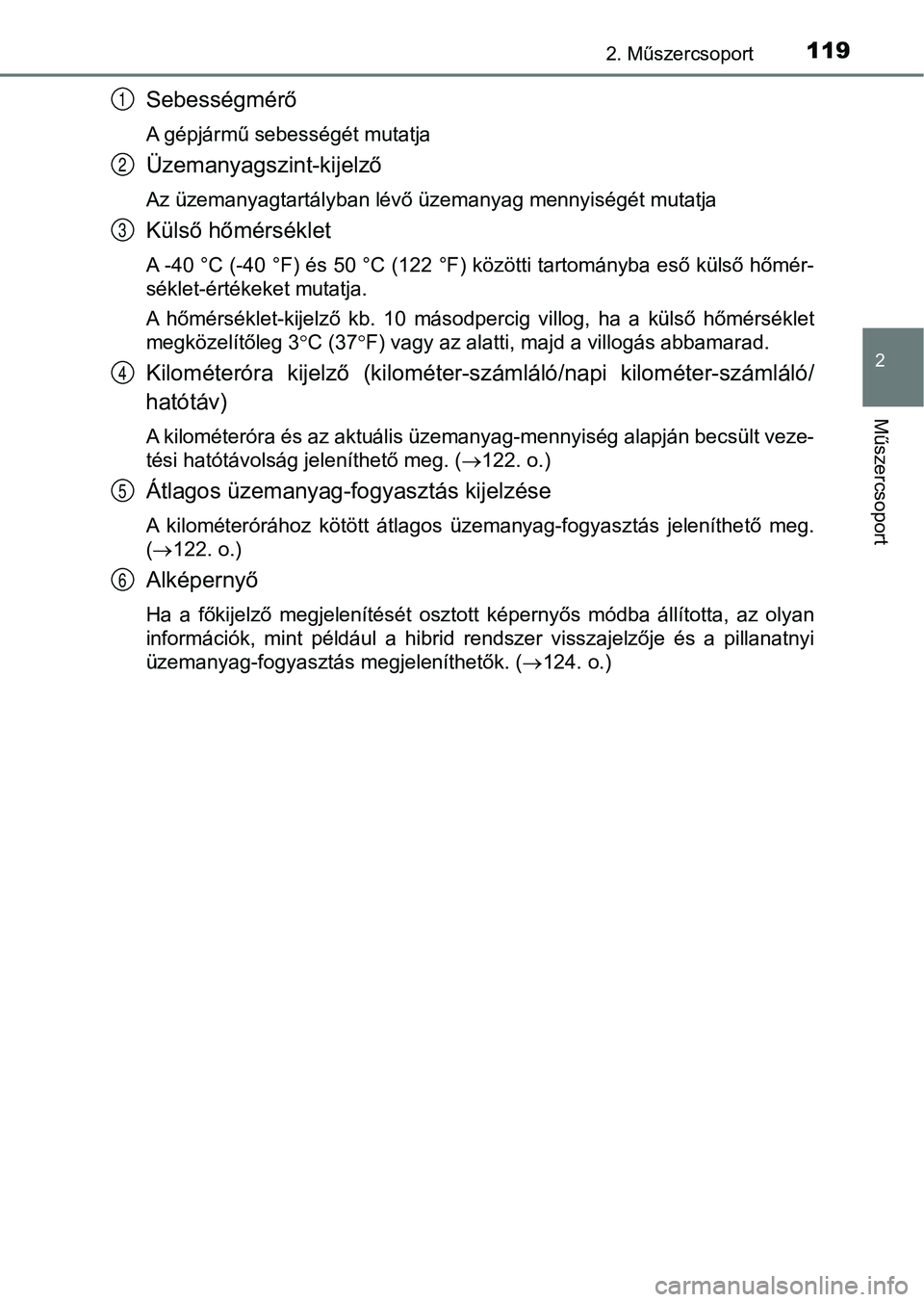

Sebességmérő
A gépjármű sebességét mutatja
Üzemanyagszint-kijelző
Az üzemanyagtartályban lévő üzemanyag mennyiségét mutatja
Külső hőmérséklet
A -40 °C (-40 °F) és 50 °C (122 °F) közötti tartományba eső külső hőmér-
séklet-értékeket mutatja.
A hőmérséklet-kijelző kb. 10 másodpercig villog, ha a külső hőm érséklet
megközelítőleg 3 C (37 F) vagy az alatti, majd a villogás abbamarad.
Kilométeróra kijelző (kilométer-számláló/napi kilométer-számlál ó/
hatótáv)
A kilométeróra és az aktuális üzemanyag-mennyiség alapján becsü lt veze-
tési hatótávolság jeleníthető meg. ( 122. o.)
Átlagos üzemanyag-fogyasztás kijelzése
A kilométerórához kötött átlagos üzemanyag-fogyasztás jeleníthe tő meg.
(  122. o.)
Alképernyő
Ha a főkijelző megjelenítését osztott képernyős módba állította , az olyan
információk, mint például a hibrid rendszer visszajelzője és a pillanatnyi
üzemanyag-fogyasztás megjeleníthetők. ( 124. o.)
1
2
3
4
5
6

1202. Műszercsoport
A kijelző által használt mértékegységek a célrégió függvényében eltérőek
lehetnek.
Megjelenített tartalmak (RSA-v al [útjelzés asszisztens] és/vagy
sebességhatárolóval felszerelt gépjárművek)
