1612. Műszercsoport
2
Műszercsoport

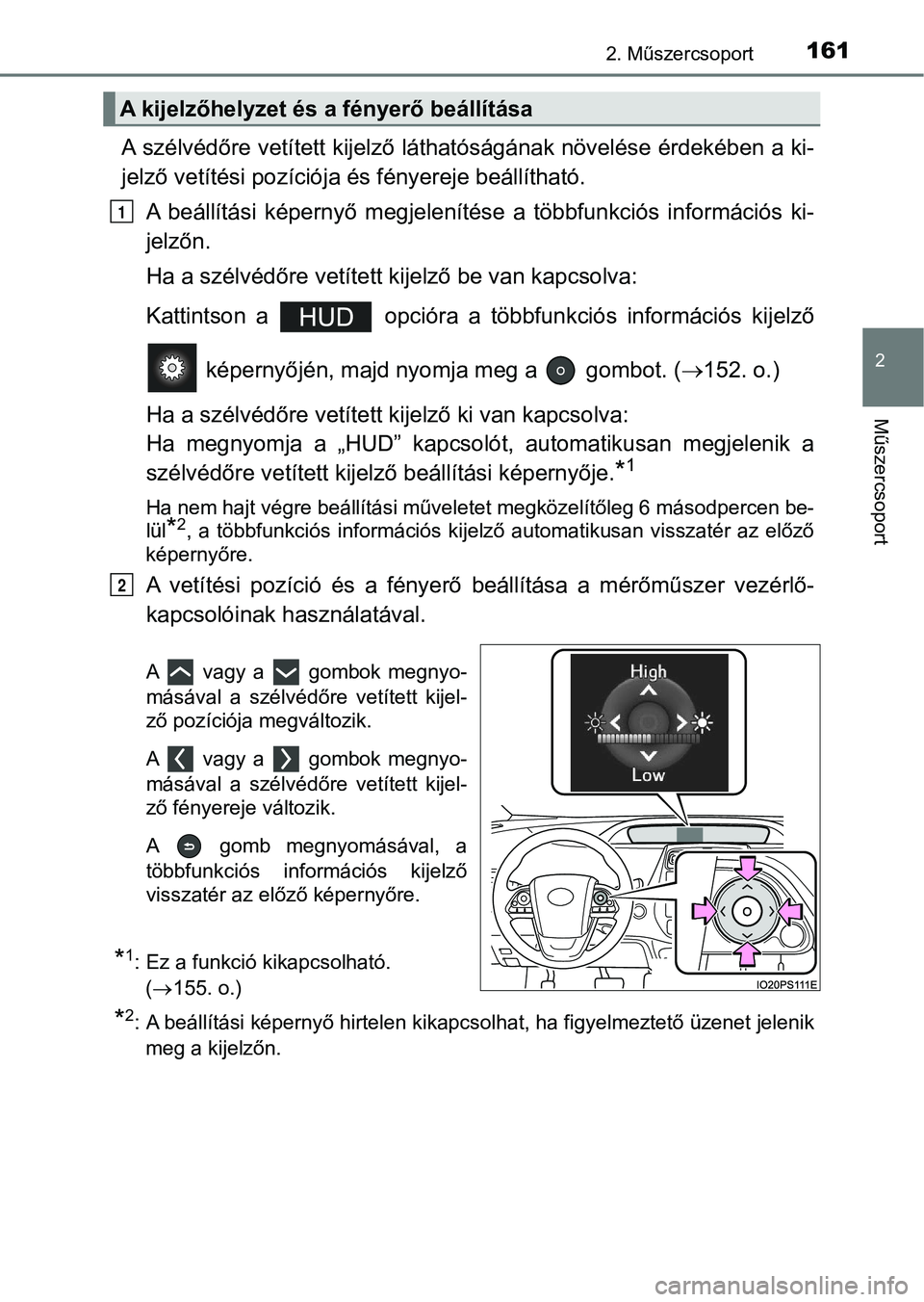

A szélvédőre vetített kijelző láthatóságának növelése érdekében a ki-
jelző vetítési pozíciója é s fényereje beállítható.
A beállítási képernyő megjeleníté se a többfunkciós információs ki-
jelzőn.
Ha a szélvédőre vetített kijelző be van kapcsolva:
Kattintson a opcióra a többfunkciós információs kijelző
képernyőjén, majd nyomja meg a gombot. ( 152. o.)
Ha a szélvédőre vetített kijelző ki van kapcsolva:
Ha megnyomja a „HUD” kapcsolót, automatikusan megjelenik a
szélvédőre vetített kijelz ő beállítási képernyője.
*1
Ha nem hajt végre beállítási műveletet megközelítőleg 6 másodpe rcen be-
lül
*2, a többfunkciós információs kijelző automatikusan visszatér az előző
képernyőre.
A vetítési pozíció és a fényerő beállítása a mérőműszer vezérlő -
kapcsolóinak h asználatával.
A vagy a gombok megnyo-
másával a szélvédőre vetített kijel-
ző pozíciója megváltozik.
A vagy a gombok megnyo-
másával a szélvédőre vetített kijel-
ző fényereje változik.
A gomb megnyomásával, a
többfunkciós információs kijelző
visszatér az előző képernyőre.
*1: Ez a funkció kikapcsolható.
( 155. o.)
*2: A beállítási képernyő hirtelen kikapcsolhat, ha figyelmeztető üzenet jelenik
meg a kijelzőn.
A kijelzőhelyzet és a fényerő beállítása
1
2

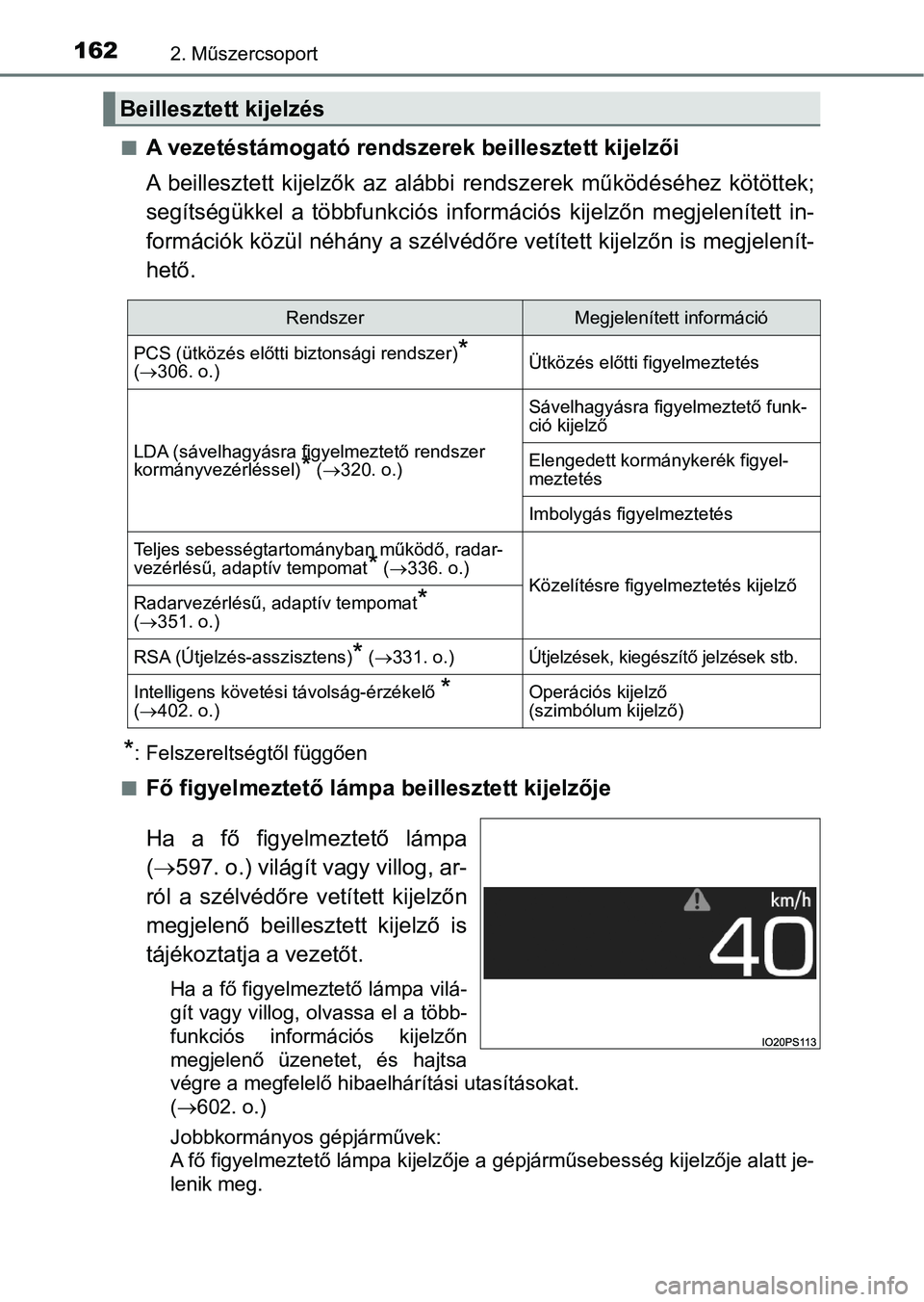

1622. Műszercsoport
nA vezetéstámogató rendszerek beillesztett kijelzői
A beillesztett kijelzők az alábbi rendszerek műk ödéséhez kötöttek;
segítségükkel a többfunkciós információs kijelzőn megjelenített in-
formációk közül néhány a szélvédőre vetített kijelzőn is megjel enít-
hető.
*: Felszereltségtől függően
n
Fő figyelmeztető lámpa beillesztett kijelzője
Ha a fő figyelmeztető lámpa
(  597. o.) világít vagy villog, ar-
ról a szélvédőre vetített kijelzőn
megjelenő beillesztett kijelző is
tájékoztatja a vezetőt.
Ha a fő figyelmeztető lámpa vilá-
gít vagy villog, olvassa el a több-
funkciós információs kijelzőn
megjelenő üzenetet, és hajtsa
végre a megfelelő hibaelhárítási utasításokat.
(  602. o.)
Jobbkormányos gépjárművek:
A fő figyelmeztető lámpa kijelzője a gépjárműsebesség kijelzője alatt je-
lenik meg.
Beillesztett kijelzés
RendszerMegjelenített információ
PCS (ütközés előtti biztonsági rendszer)*
( 306. o.)Ütközés előtti figyelmeztetés
LDA (sávelhagyásra figyelmeztető rendszer
kormányvezérléssel)* ( 320. o.)
Sávelhagyásra figyelmeztető funk-
ció kijelző
Elengedett kormánykerék figyel-
meztetés
Imbolygás figyelmeztetés
Teljes sebességtartományban működő, radar-
vezérlésű, adaptív tempomat* ( 336. o.)Közelítésre figyelmeztetés kijelzőRadarvezérlésű, adaptív tempomat*
( 351. o.)
RSA (Útjelzés-asszisztens)* ( 331. o.)Útjelzések, kiegészítő jelzések stb.
Intelligens követési távolság-érzékelő *
( 402. o.)Operációs kijelző
(szimbólum kijelző)

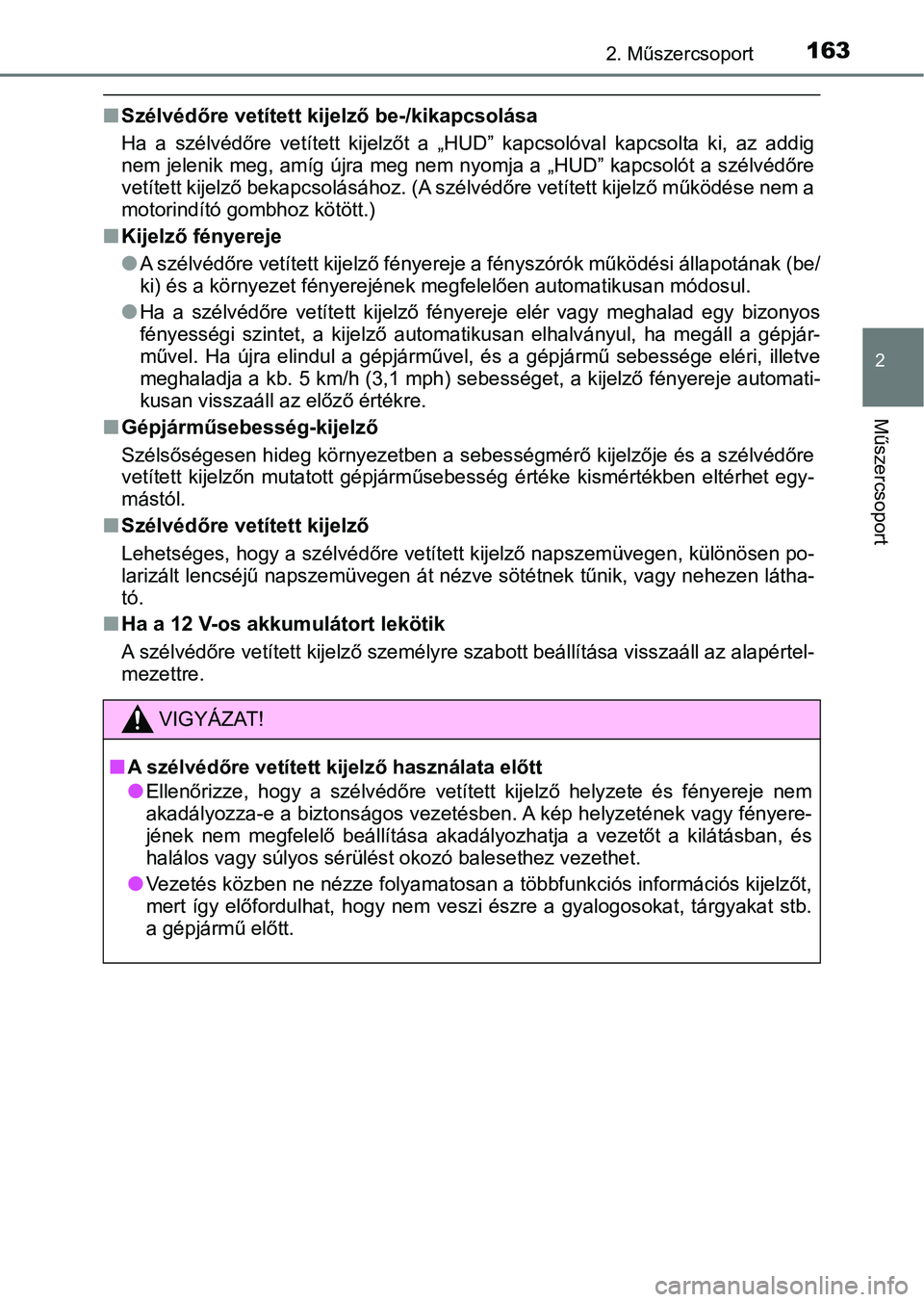

1632. Műszercsoport
2
Műszercsoport
nSzélvédőre vetített kijelző be-/kikapcsolása
Ha a szélvédőre vetített kijelzőt a „HUD” kapcsolóval kapcsolta ki, az addig
nem jelenik meg, amíg újra meg nem nyomja a „HUD” kapcsolót a s zélvédőre
vetített kijelző bekapcsolásához. (A szélvédőre vetített kijelz ő működése nem a
motorindító gombhoz kötött.)
n Kijelző fényereje
l
A szélvédőre vetített kijelző fény ereje a fényszórók működési állapotának (be/
ki) és a környezet fényerejének megfelelően automatikusan módos ul.
lHa a szélvédőre vetített kijelző fényereje elér vagy meghalad e gy bizonyos
fényességi szintet, a kijelző aut omatikusan elhalványul, ha megáll a gépjár-
művel. Ha újra elindul a gépjármű vel, és a gépjármű sebessége eléri, illetve
meghaladja a kb. 5 km/h (3,1 mph) sebességet, a kijelző fényerej e automati-
kusan visszaáll az előző értékre.
n Gépjárműsebesség-kijelző
Szélsőségesen hideg környezetben a sebességmérő kijelzője és a szélvédőre
vetített kijelzőn mutatott gépjárműsebesség értéke kismértékben eltérhet egy-
mástól.
n Szélvédőre vetített kijelző
Lehetséges, hogy a szélvédőre vetített kijelző napszemüvegen, k ülönösen po-
larizált lencséjű napszemüvegen át nézve sötétnek tűnik, vagy nehezen látha-
tó.
n Ha a 12 V-os akkumulátort lekötik
A szélvédőre vetített kijelző szem élyre szabott beállítása visszaáll az alapértel-
mezettre.
VIGYÁZAT!
nA szélvédőre vetített kijelző használata előtt
lEllenőrizze, hogy a szélvédőre ve tített kijelző helyzete és fényereje nem
akadályozza-e a biztonságos vezetésben. A kép helyzetének vagy fényere-
jének nem megfelelő beállítása akadályozhatja a vezetőt a kilát ásban, és
halálos vagy súlyos sérülést okozó balesethez vezethet.
lVezetés közben ne nézze folyamatosan a többfunkciós információs kijelzőt,
mert így előfordulhat, hogy nem veszi észre a gyalogosokat, tár gyakat stb.
a gépjármű előtt.

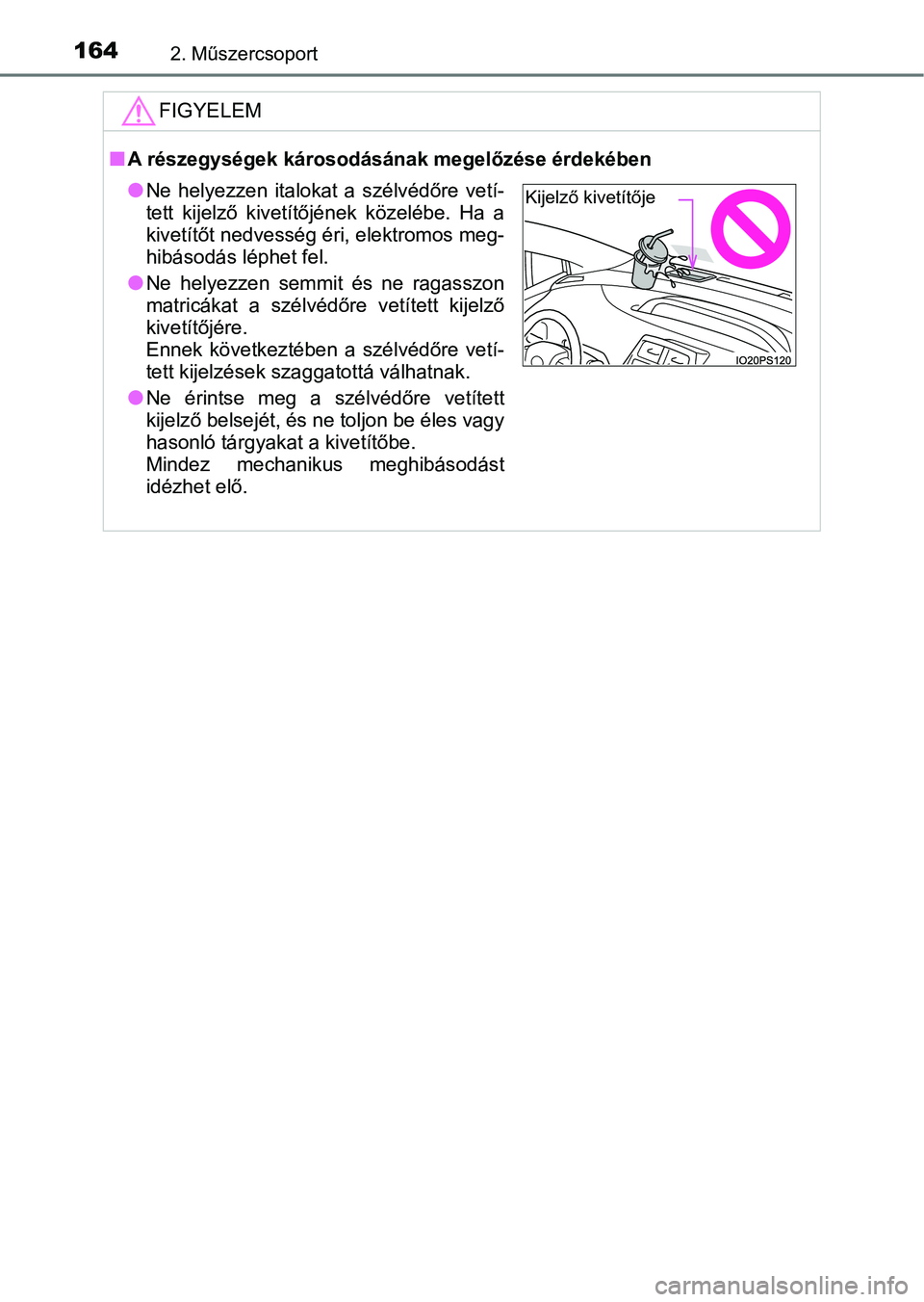

1642. Műszercsoport
FIGYELEM
nA részegységek károsodásának megelőzése érdekében
lNe helyezzen italokat a szélvédőre vetí-
tett kijelző kivetítőjének közelébe. Ha a
kivetítőt nedvesség éri, elektromos meg-
hibásodás léphet fel.
lNe helyezzen semmit és ne ragasszon
matricákat a szélvédőre vetített kijelző
kivetítőjére.
Ennek következtében a szélvédőre vetí-
tett kijelzések szaggatottá válhatnak.
lNe érintse meg a szélvédőre vetített
kijelző belsejét, és ne toljon be éles vagy
hasonló tárgyakat a kivetítőbe.
Mindez mechanikus meghibásodást
idézhet elő.
Kijelző kivetítője

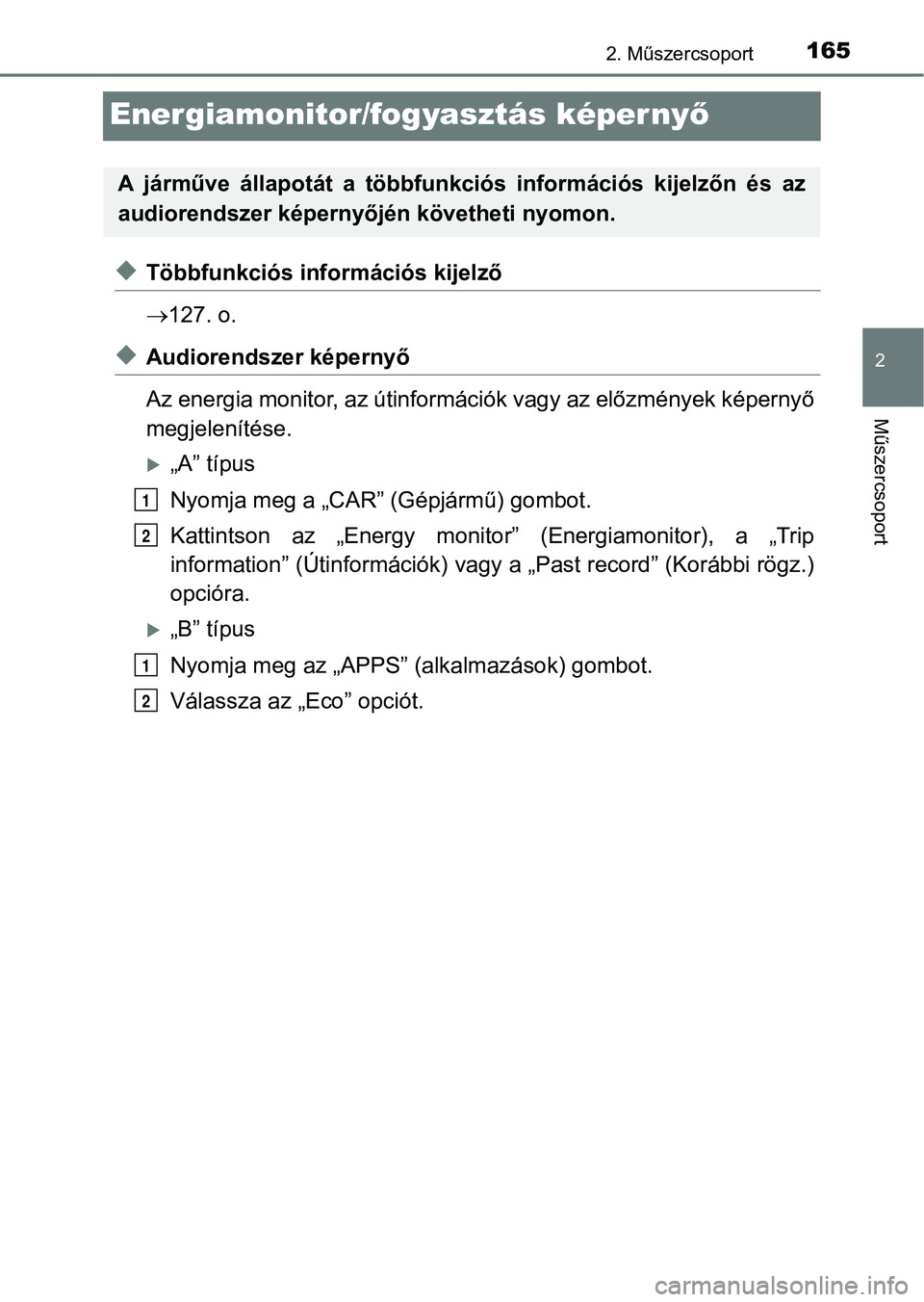

165
2
2. Műszercsoport
Műszercsoport
Energiamonitor/fogyasztás képer nyő
uTöbbfunkciós információs kijelző
 127. o.
uAudiorendszer képernyő
Az energia monitor, az útinformációk vagy az előzmények képerny ő
megjelenítése.
„A” típus
Nyomja meg a „CAR” (Gépjármű) gombot.
Kattintson az „Energy monitor” (Energiamonitor), a „Trip
information” (Útinformációk) vagy a „Past record” (Korábbi rögz .)
opcióra.
„B” típus
Nyomja meg az „APPS” (alkalmazások) gombot.
Válassza az „Eco” opciót.
A járműve állapotát a többfunkci ós információs kijelzőn és az
audiorendszer képernyőjén követheti nyomon.
1
2
1
2

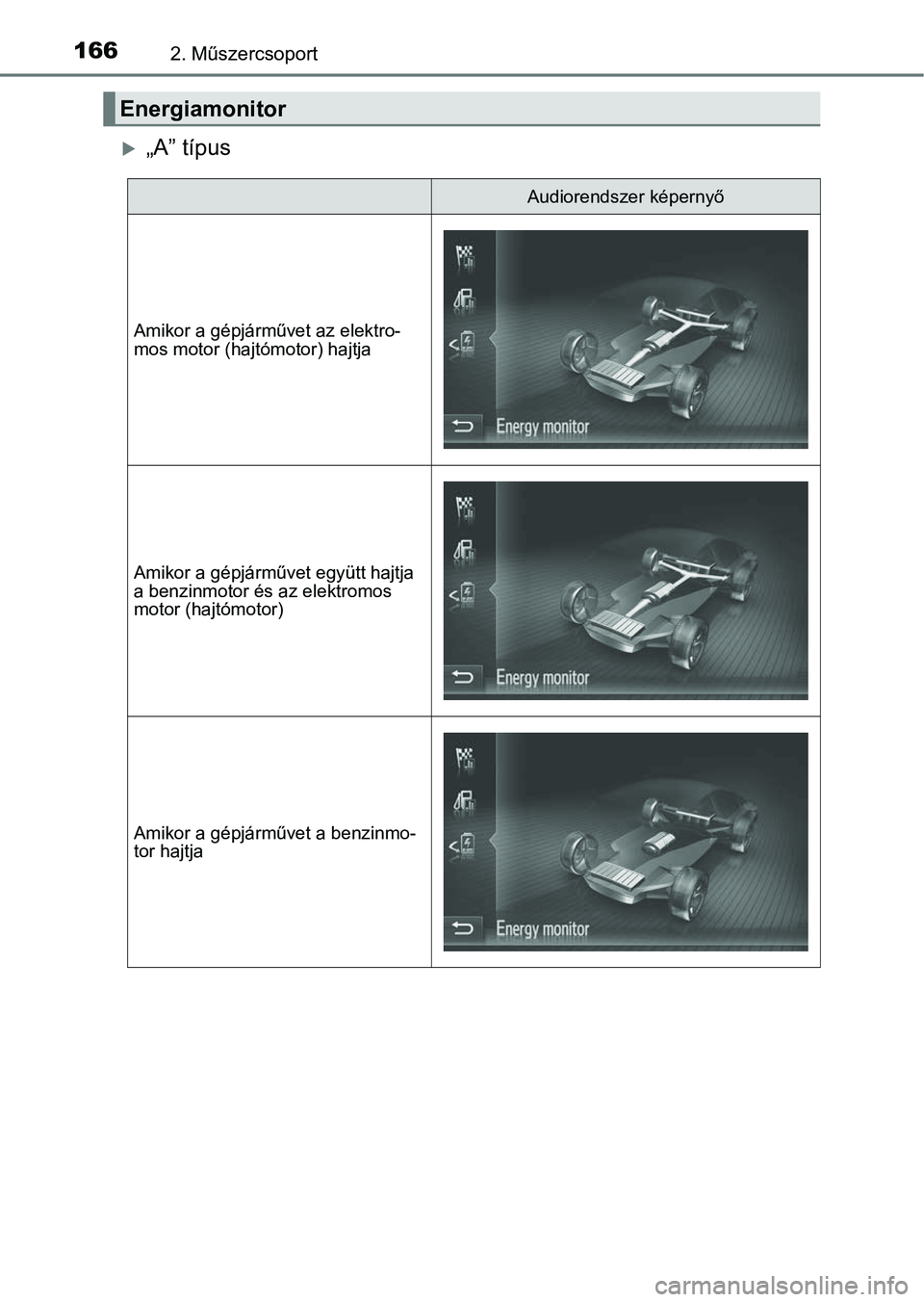

1662. Műszercsoport
„A” típus
Energiamonitor
Audiorendszer képernyő
Amikor a gépjárművet az elektro-
mos motor (hajtómotor) hajtja
Amikor a gépjárművet együtt hajtja
a benzinmotor és az elektromos
motor (hajtómotor)
Amikor a gépjárművet a benzinmo-
tor hajtja

1672. Műszercsoport
2
Műszercsoport

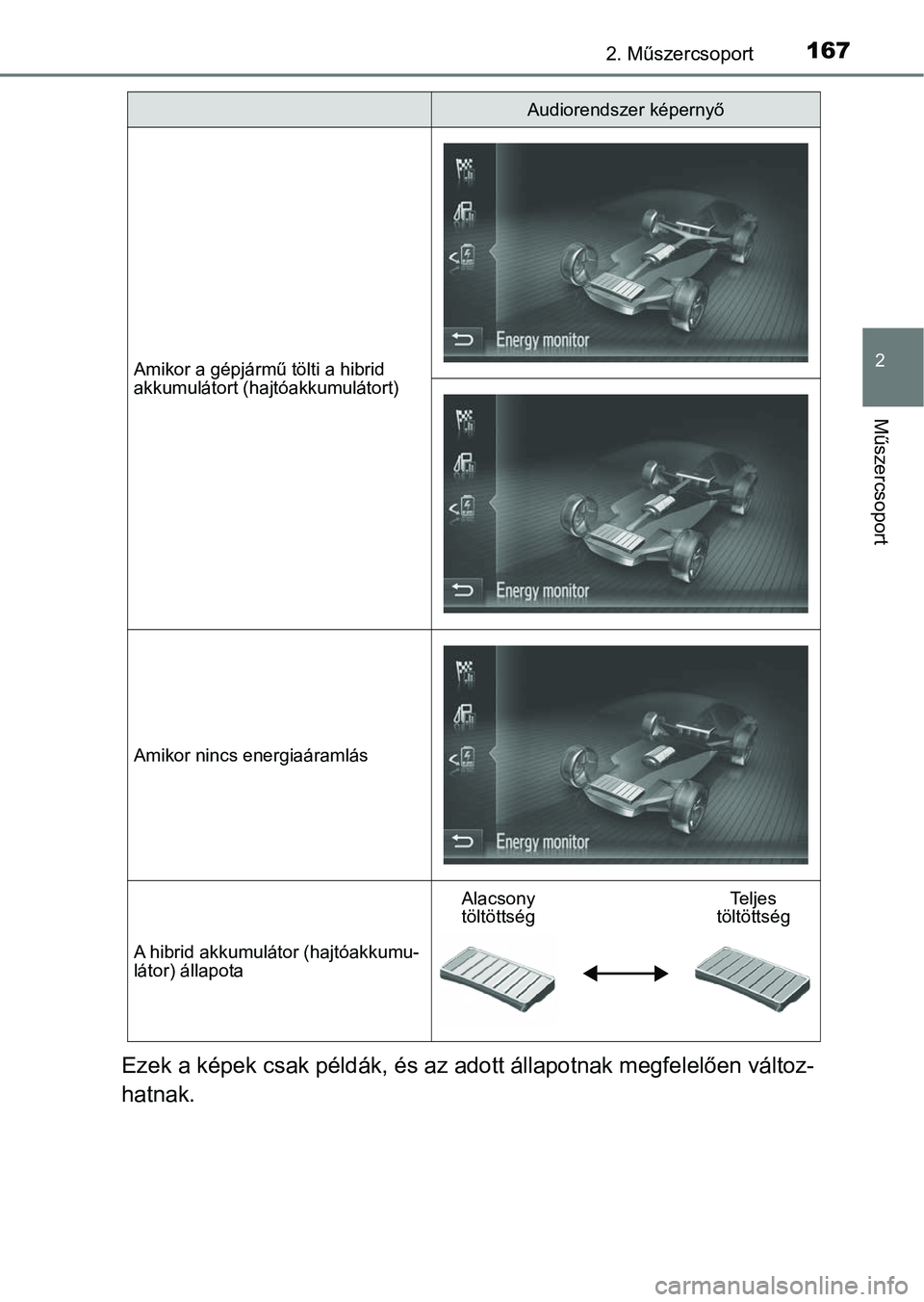

Ezek a képek csak példák, és az adott állapotnak megfelelően vá ltoz-
hatnak.
Amikor a gépjármű tölti a hibrid
akkumulátort (hajtóakkumulátort)
Amikor nincs energiaáramlás
A hibrid akkumulátor (hajtóakkumu-
látor) állapota
Alacsony
töltöttségTe l j e s
töltöttség
Audiorendszer képernyő

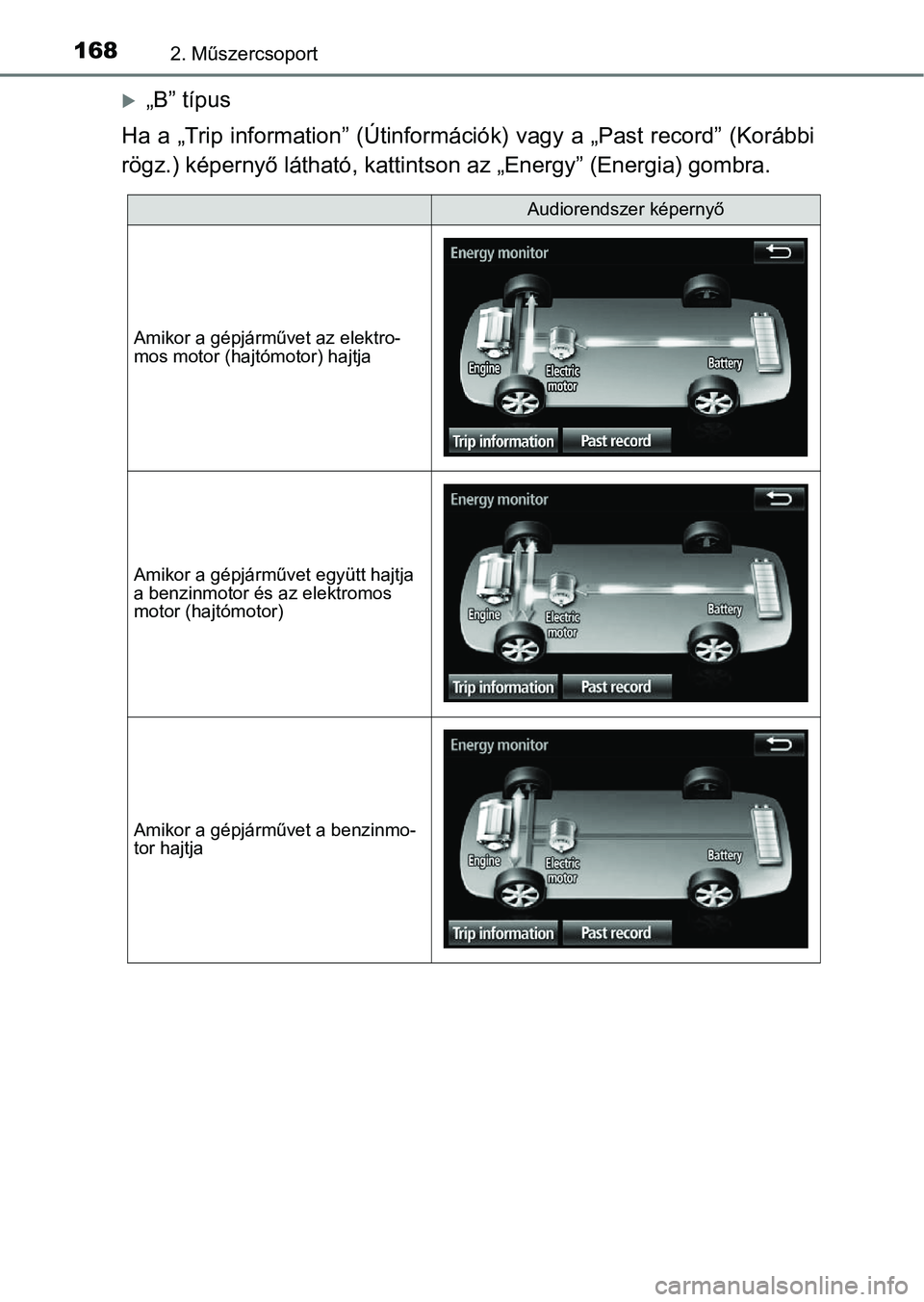

1682. Műszercsoport
„B” típus
Ha a „Trip information” (Útinformációk) vagy a „Past record” (K orábbi
rögz.) képernyő látható, kattint son az „Energy” (Energia) gombr a.
Audiorendszer képernyő
Amikor a gépjárművet az elektro-
mos motor (hajtómotor) hajtja
Amikor a gépjárművet együtt hajtja
a benzinmotor és az elektromos
motor (hajtómotor)
Amikor a gépjárművet a benzinmo-
tor hajtja

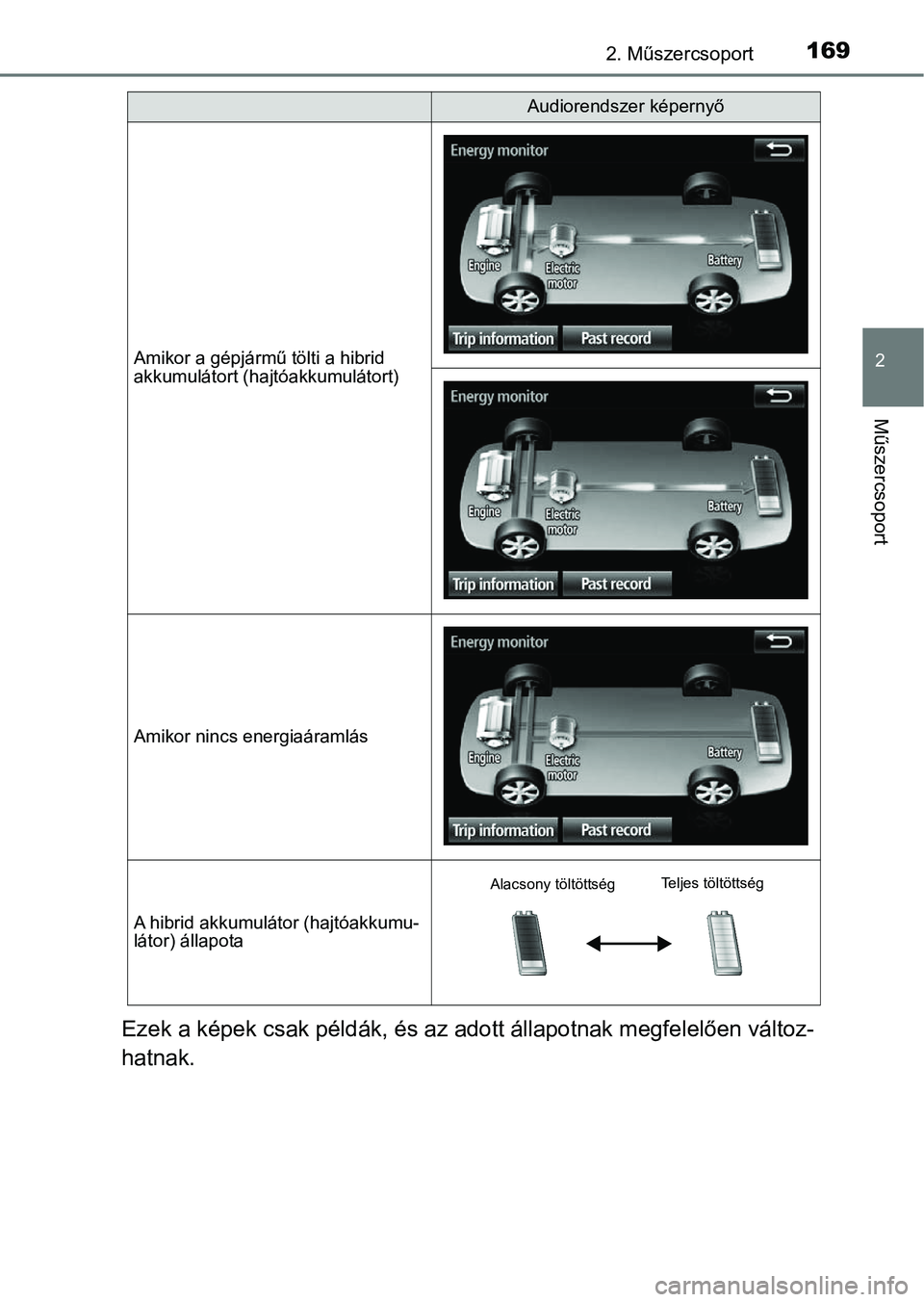

1692. Műszercsoport
2
Műszercsoport
Ezek a képek csak példák, és az adott állapotnak megfelelően vá ltoz-
hatnak.
Amikor a gépjármű tölti a hibrid
akkumulátort (hajtóakkumulátort)
Amikor nincs energiaáramlás
A hibrid akkumulátor (hajtóakkumu-
látor) állapota
Audiorendszer képernyő
Teljes töltöttség
Alacsony töltöttség

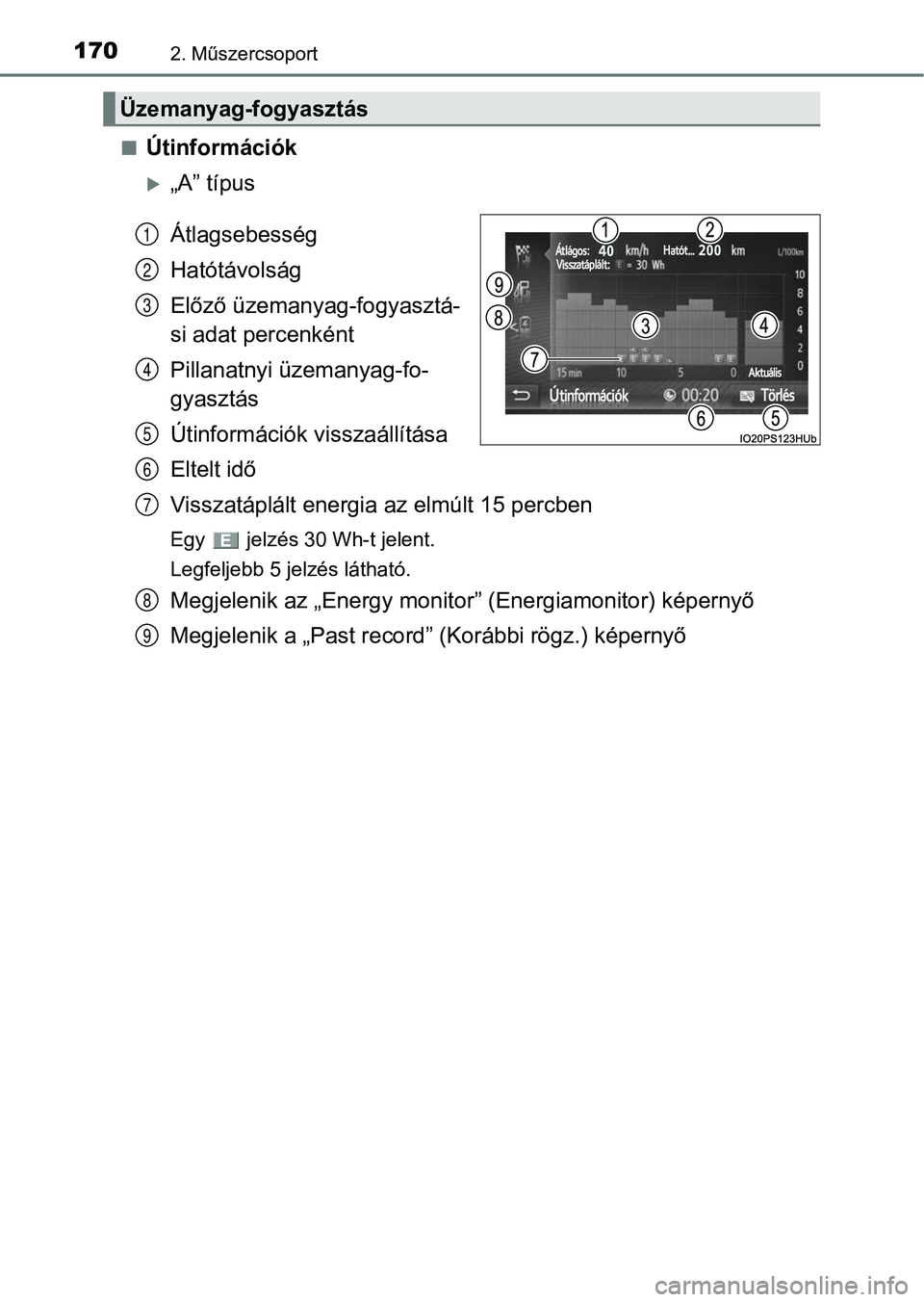

1702. Műszercsoport
nÚtinformációk
„A” típus
Átlagsebesség
Hatótávolság
Előző üzemanyag-fogyasztá-
si adat percenként
Pillanatnyi üzemanyag-fo-
gyasztás
Útinformációk visszaállítása
Eltelt idő
Visszatáplált energia az elmúlt 15 percben
Egy jelzés 30 Wh-t jelent.
Legfeljebb 5 jelzés látható.
Megjelenik az „Energy monitor” (Energiamonitor) képernyő
Megjelenik a „Past record” (Korábbi rögz.) képernyő
Üzemanyag-fogyasztás
1
2
3
4
5
6
7
8
9
