5716-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Műszerfal bal oldala (jobbkormányos gépjárművek)
Nyomja be a fület, és nyissa
fel a fedelet.
Húzza ki a csatlakozót a zár-
kioldó megnyomásával.
Vegye le a fedelet.
Amikor leveszi vagy visszarakja
a fedelet, nyomja meg a karmot.
Vegye ki a biztosítékot.
Csak az „A” típusú biztosíték tá-
volítható el a kihúzószerszám-
mal.
1
2
3
3

5726-3. Karbantartás saját kivitelezésben
Ellenőrizze, hogy kiolvadt-e a biztosíték.Normál biztosíték
Kiolvadt biztosíték
A kiolvadt biztosítékot cserélje ki megfelelő áramerősség-érték ű, új biz-
tosítékra. Az áramerősség értéke a biztosítékdoboz fedelén található.
„A” típus„B” típus
„C” típus
4
1
2

5736-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás

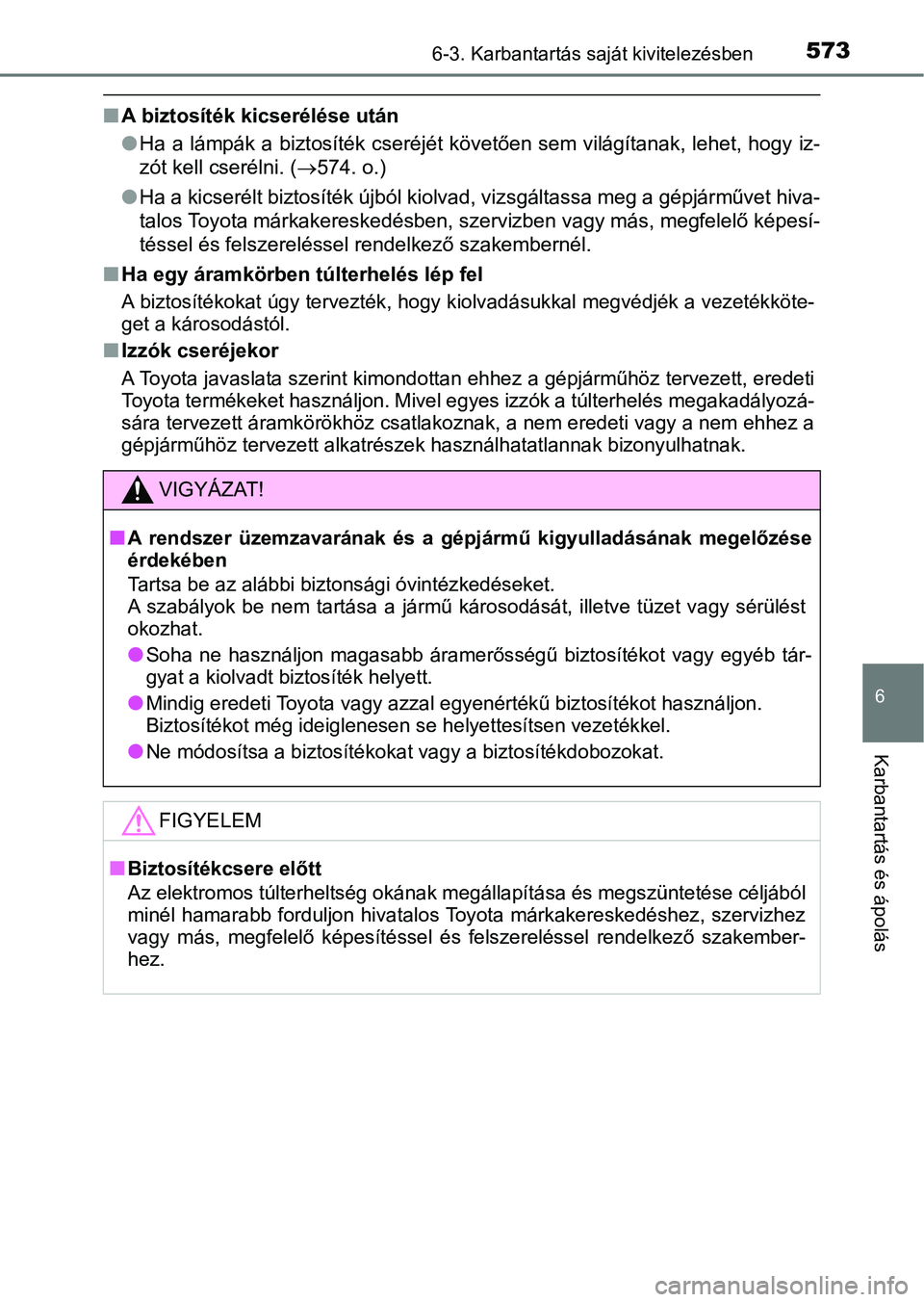

nA biztosíték kicserélése után
lHa a lámpák a biztosíték cseréjét követően sem világítanak, leh et, hogy iz-
zót kell cserélni. ( 574. o.)
l Ha a kicserélt biztosíték újból kiolvad, vizsgáltassa meg a gép járművet hiva-
talos Toyota márkakereskedésben, szervizben vagy más, megfelelő képesí-
téssel és felszereléssel rendelkező szakembernél.
n Ha egy áramkörben túlterhelés lép fel
A biztosítékokat úgy tervezték , hogy kiolvadásukkal megvédjék a vezetékköte-
get a károsodástól.
n Izzók cseréjekor
A Toyota javaslata szerint kimondottan ehhez a gépjárműhöz terv ezett, eredeti
Toyota termékeket használjon. Miv el egyes izzók a túlterhelés megakadályozá-
sára tervezett áramkörökhöz csa tlakoznak, a nem eredeti vagy a nem ehhez a
gépjárműhöz tervezett alkatrészek használhatatlannak bizonyulhatnak.
VIGYÁZAT!
nA rendszer üzemzavarának és a gépj ármű kigyulladásának megelőzése
érdekében
Tartsa be az alábbi bizto nsági óvintézkedéseket.
A szabályok be nem tartása a jármű károsodását, illetve tüzet vagy sérülést
okozhat.
lSoha ne használjon magasabb áramer ősségű biztosítékot vagy egyéb tár-
gyat a kiolvadt biztosíték helyett.
lMindig eredeti Toyota vagy azzal egyenértékű biztosítékot használjon.
Biztosítékot még ideiglenesen se helyettesítsen vezetékkel.
lNe módosítsa a biztosítékokat vagy a biztosítékdobozokat.
FIGYELEM
nBiztosítékcsere előtt
Az elektromos túlterheltség okának megállapítása és megszünteté se céljából
minél hamarabb forduljon hivata los Toyota márkakereskedéshez, s zervizhez
vagy más, megfelelő képesítéssel és felszereléssel rendelkező szakember-
hez.

5746-3. Karbantartás saját kivitelezésben
Izzók
Ellenőrizze a kicserélendő izzó watt-teljesítményét. (675. o.)
A következő izzókat Ön is kicserélheti. A csere nehézsége az
egyes izzók esetén más és más. Mivel fennáll az alkatrészek
károsodásának veszélye, javasoljuk, hogy a cserét bármely
hivatalos Toyota márkakereskedésben, szervizben vagy más,
megfelelő képesítéssel és felszereléssel rendelkező szakember-
nél végeztesse el.
Az izzócsere előkészületei

5756-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nElölElső irányjelző lámpa
nHátulHátsó irányjelző lámpa
Tolatólámpa
Izzók beépítési helye
1
1
2

5766-3. Karbantartás saját kivitelezésben
nElső irányjelző lámpákCsak a jobb oldalon:
Csavarhúzó használatával
nyomja lefelé a rögzítőpecek
közepét, így eltávolíthatja azt.
A rögzítőpecek eltávolítása
után csúsztassa jobbra az ab-
lakmosó-folyadék tartály be-
vezetőcsövét.
Forgassa az izzó foglalatát az
óramutató járásával ellenté-
tes irányba.
Vegye ki az izzót.
Az izzó beszerelésekor vé-
gezze el a és lépéseket
ellentétes sorrendben.
Csak a jobb oldalon: Helyez-
ze vissza a mosófolyadék-
betöltőcsonk z árósapkáját és
a rögzítőkapcsot a fordított
sorrendben történő elvégzé-
sével.
Izzók cseréje
1
2
3
4
32
5
1

5776-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
nHátsó irányjelző lámpák és tolatólámpákNyissa ki a csomagtérajtót. A
lámpa oldalán helyezzen csa-
varhúzót a burkolatba és pat-
tintsa ki a gépjármű külső ré-
sze mellett található rögzítő-
ket, melyeket az ábrán
szaggatott vona llal jelöltünk.
Ezután emelje meg a burkola-
tot és húzza azt a gépjármű hátulja felé a gépjármű külseje mel -
lett található, szaggatott vonalla l jelölt rögzítők kipattintásához.
A fedél sérülésének megelőzése érdekében fogja kendőbe a csavar hú-
zó hegyét.
Távolítsa el a 2 csavart.
A lámpatest eltávolításához
húzza azt a gépjármű hátulja
felé.
1
2
3

5786-3. Karbantartás saját kivitelezésben
Forgassa az izzó foglalatát az óramutató járásával ellentétes
irányba.
Vegye ki az izzót.
Helyezze be az új izzót, majd annak foglalatát tegye a világítóegy-
ségbe és forgassa az óramutató járásával megegyező irányba.
Hátsó irányjelző lámpaTolatólámpa
Hátsó irányjelző lámpaTolatólámpa
Hátsó irányjelző lámpaTolatólámpa
4
5
6

5796-3. Karbantartás saját kivitelezésben
6
Karbantartás és ápolás
Igazítsa be a lámpatesten ta-
lálható rovátkákat a rögzítők-
höz és egyenesen helyezze
be a lámpatestet úgy, hogy a
lámpatesten található 2 tüske
a lyukakba illeszkedjen. Győ-
ződjön meg róla, hogy a lám-
patest teljesen rögzült-e.
Helyezze be a 2 csavart.
Helyezze fel a borítást.7
8
9

5806-3. Karbantartás saját kivitelezésben

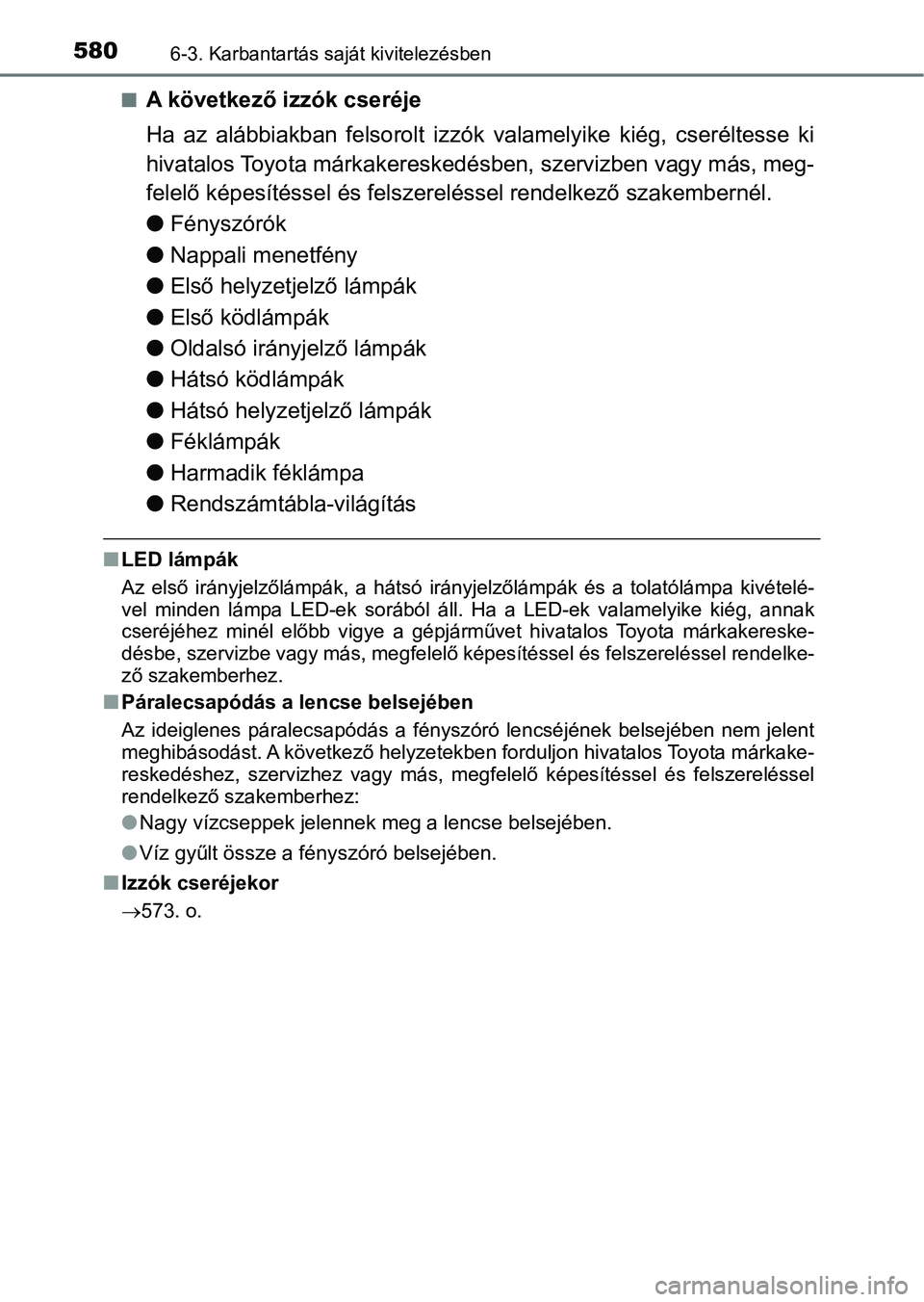

nA következő izzók cseréje
Ha az alábbiakban felsorolt izzók valamelyike kiég, cseréltesse ki
hivatalos Toyota márkakereskedé sben, szervizben vagy más, meg-
felelő képesítéssel és felszer eléssel rendelkező szakembernél.
l Fényszórók
l Nappali menetfény
l Első helyzetjelző lámpák
l Első ködlámpák
l Oldalsó irányjelző lámpák
l Hátsó ködlámpák
l Hátsó helyzetjelző lámpák
l Féklámpák
l Harmadik féklámpa
l Rendszámtábla-világítás
nLED lámpák
Az első irányjelzőlámpák, a hátsó irányjelzőlámpák és a tolatólámpa kivételé-
vel minden lámpa LED-ek sorából áll. Ha a LED-ek valamelyike ki ég, annak
cseréjéhez minél előbb vigye a gépjárművet hivatalos Toyota már kakereske-
désbe, szervizbe vagy m ás, megfelelő képesítéssel és felszereléssel rendelke-
ző szakemberhez.
n Páralecsapódás a lencse belsejében
Az ideiglenes páralecsapódás a f ényszóró lencséjének belsejében nem jelent
meghibásodást. A következő helyzetekben forduljon hivatalos Toyota márkake-
reskedéshez, szervizhez vagy más, megfelelő képesítéssel és felszereléssel
rendelkező szakemberhez:
l Nagy vízcseppek jelennek meg a lencse belsejében.
l Víz gyűlt össze a fényszóró belsejében.
n Izzók cseréjekor
573. o.
