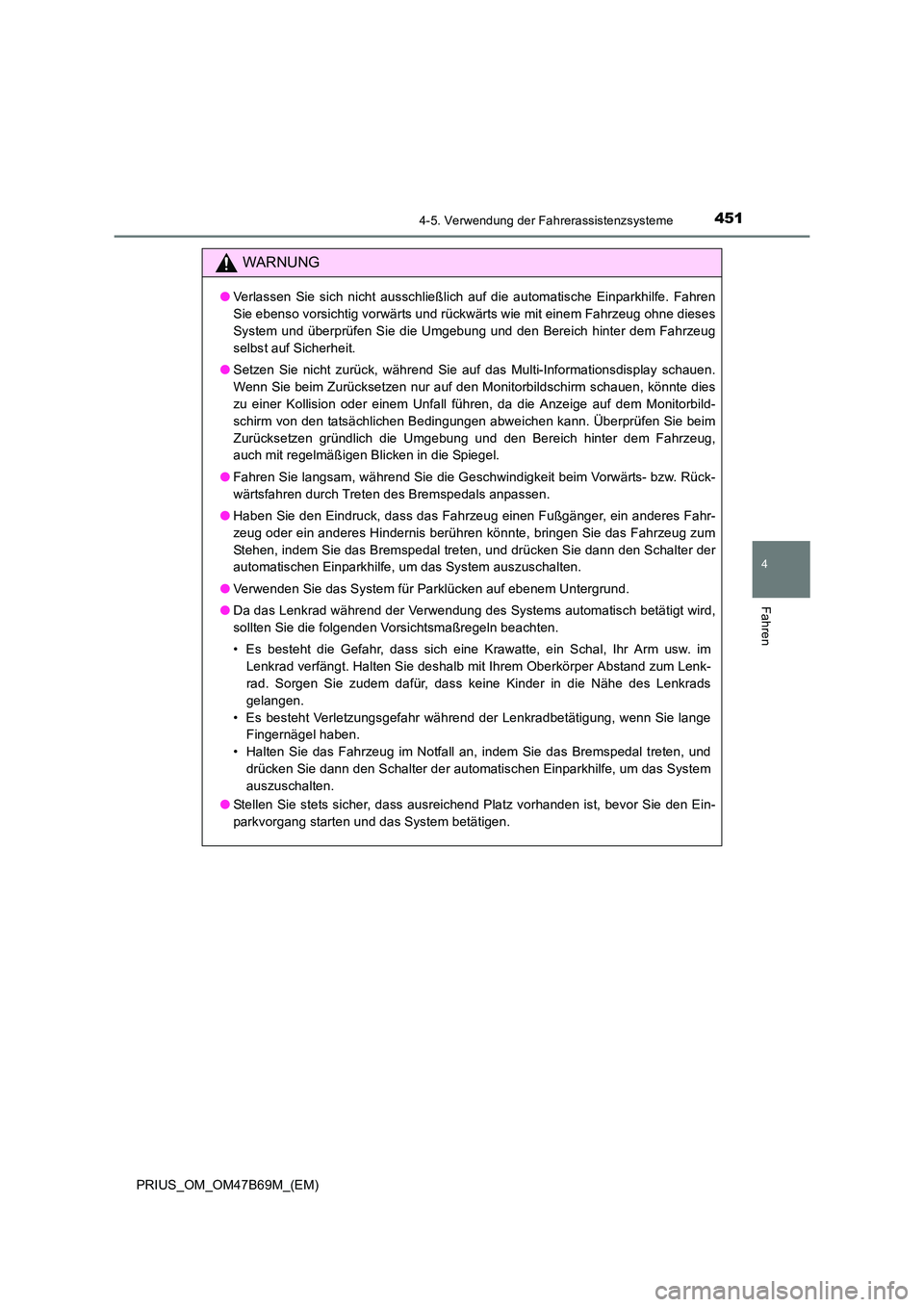

TOYOTA PRIUS 2017 Betriebsanleitungen (in German)

4514-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)
WARNUNG
●Verlassen Sie sich nicht ausschließlich auf die automatische Einparkhilfe. Fahren
Sie ebenso vorsichtig vorwärts und rückwärts wie mit einem Fahrzeug ohne dieses
System und überprüfen Sie die Umgebung und den Bereich hinter dem Fahrzeug
selbst auf Sicherheit.
● Setzen Sie nicht zurück, während Sie auf das Multi-Informationsdisplay schauen.
Wenn Sie beim Zurücksetzen nur auf den Monitorbildschirm schauen, könnte dies
zu einer Kollision oder einem Unfall führen, da die Anzeige auf dem Monitorbild-
schirm von den tatsächlichen Bedingungen abweichen kann. Überprüfen Sie beim
Zurücksetzen gründlich die Umgebung und den Bereich hinter dem Fahrzeug,
auch mit regelmäßigen Blicken in die Spiegel.
● Fahren Sie langsam, während Sie die Geschwindigkeit beim Vorwärts- bzw. Rück-
wärtsfahren durch Treten des Bremspedals anpassen.
● Haben Sie den Eindruck, dass das Fahrzeug einen Fußgänger, ein anderes Fahr-
zeug oder ein anderes Hindernis berühren könnte, bringen Sie das Fahrzeug zum
Stehen, indem Sie das Bremspedal treten, und drücken Sie dann den Schalter der
automatischen Einparkhilfe, um das System auszuschalten.
● Verwenden Sie das System für Parklücken auf ebenem Untergrund.
● Da das Lenkrad während der Verwendung des Systems automatisch betätigt wird,
sollten Sie die folgenden Vorsichtsmaßregeln beachten.
• Es besteht die Gefahr, dass sich eine Krawatte, ein Schal, Ihr Arm usw. im
Lenkrad verfängt. Halten Sie deshalb mit Ihrem Oberkörper Abstand zum Lenk-
rad. Sorgen Sie zudem dafür, dass keine Kinder in die Nähe des Lenkrads
gelangen.
• Es besteht Verletzungsgefahr während der Lenkradbetätigung, wenn Sie lange Fingernägel haben.
• Halten Sie das Fahrzeug im Notfall an, indem Sie das Bremspedal treten, und drücken Sie dann den Schalter der automatischen Einparkhilfe, um das System
auszuschalten.
● Stellen Sie stets sicher, dass ausreichend Platz vorhanden ist, bevor Sie den Ein-
parkvorgang starten und das System betätigen.

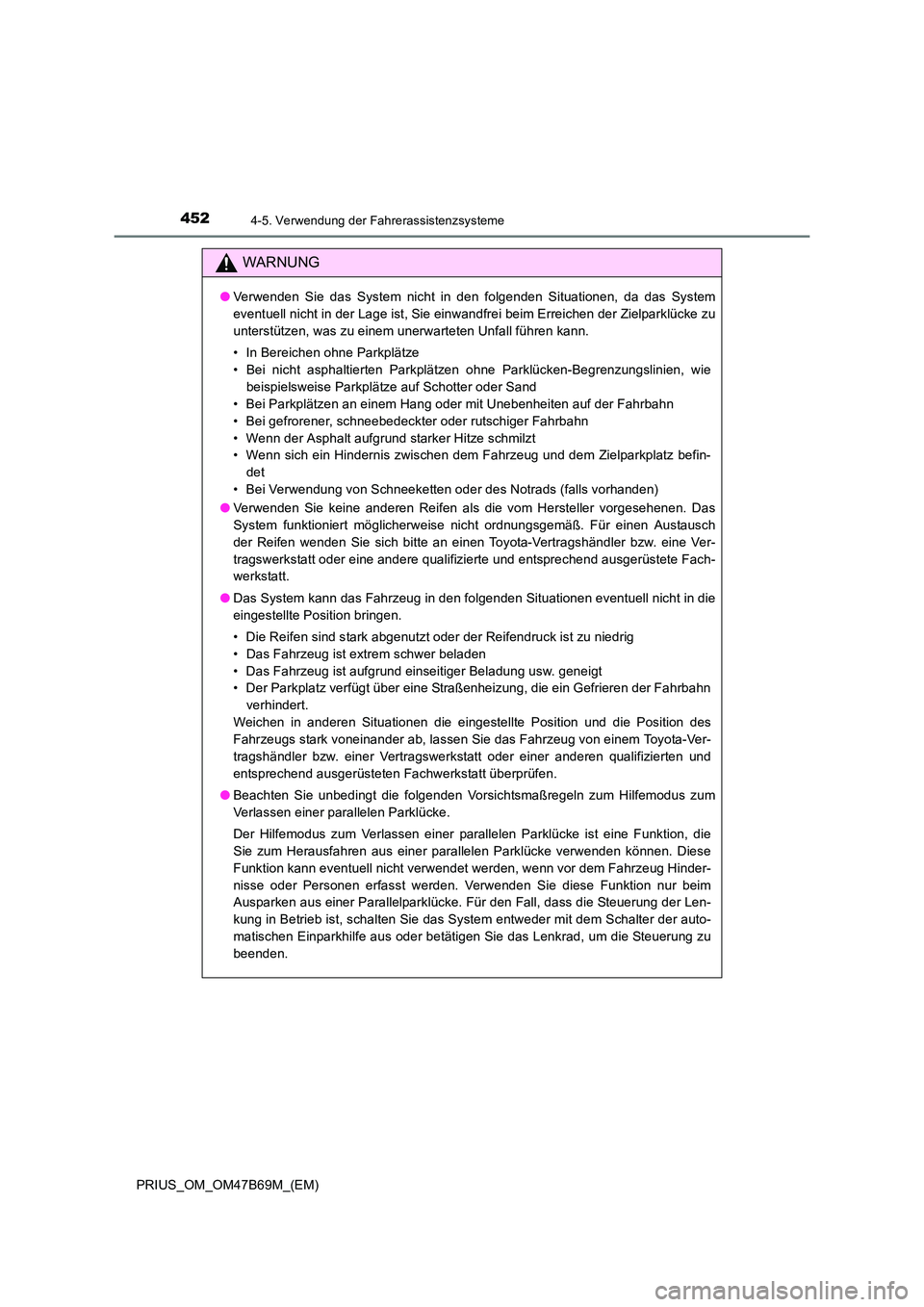

4524-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)
WARNUNG
●Verwenden Sie das System nicht in den folgenden Situationen, da das System
eventuell nicht in der Lage ist, Sie einwandfrei beim Erreichen der Zielparklücke zu
unterstützen, was zu einem unerwarteten Unfall führen kann.
• In Bereichen ohne Parkplätze
• Bei nicht asphaltierten Parkplätzen ohne Parklücken-Begrenzungslinien, wie
beispielsweise Parkplätze auf Schotter oder Sand
• Bei Parkplätzen an einem Hang oder mit Unebenheiten auf der Fahrbahn
• Bei gefrorener, schneebedeckter oder rutschiger Fahrbahn
• Wenn der Asphalt aufgrund starker Hitze schmilzt
• Wenn sich ein Hindernis zwischen dem Fahrzeug und dem Zielparkplatz befin-
det
• Bei Verwendung von Schneeketten oder des Notrads (falls vorhanden)
● Verwenden Sie keine anderen Reifen als die vom Hersteller vorgesehenen. Das
System funktioniert möglicherweise nicht ordnungsgemäß. Für einen Austausch
der Reifen wenden Sie sich bitte an einen Toyota-Vertragshändler bzw. eine Ver-
tragswerkstatt oder eine andere qualifizierte und entsprechend ausgerüstete Fach-
werkstatt.
● Das System kann das Fahrzeug in den folgenden Situationen eventuell nicht in die
eingestellte Position bringen.
• Die Reifen sind stark abgenutzt oder der Reifendruck ist zu niedrig
• Das Fahrzeug ist extrem schwer beladen
• Das Fahrzeug ist aufgrund einseitiger Beladung usw. geneigt
• Der Parkplatz verfügt über eine Straßenheizung, die ein Gefrieren der Fahrbahn
verhindert.
Weichen in anderen Situationen die eingestellte Position und die Position des
Fahrzeugs stark voneinander ab, lassen Sie das Fahrzeug von einem Toyota-Ver-
tragshändler bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und
entsprechend ausgerüsteten Fachwerkstatt überprüfen.
● Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln zum Hilfemodus zum
Verlassen einer parallelen Parklücke.
Der Hilfemodus zum Verlassen einer parallelen Parklücke ist eine Funktion, die
Sie zum Herausfahren aus einer parallelen Parklücke verwenden können. Diese
Funktion kann eventuell nicht verwendet werden, wenn vor dem Fahrzeug Hinder-
nisse oder Personen erfasst werden. Verwenden Sie diese Funktion nur beim
Ausparken aus einer Parallelparklücke. Für den Fall, dass die Steuerung der Len-
kung in Betrieb ist, schalten Sie das System entweder mit dem Schalter der auto-
matischen Einparkhilfe aus oder betätigen Sie das Lenkrad, um die Steuerung zu
beenden.

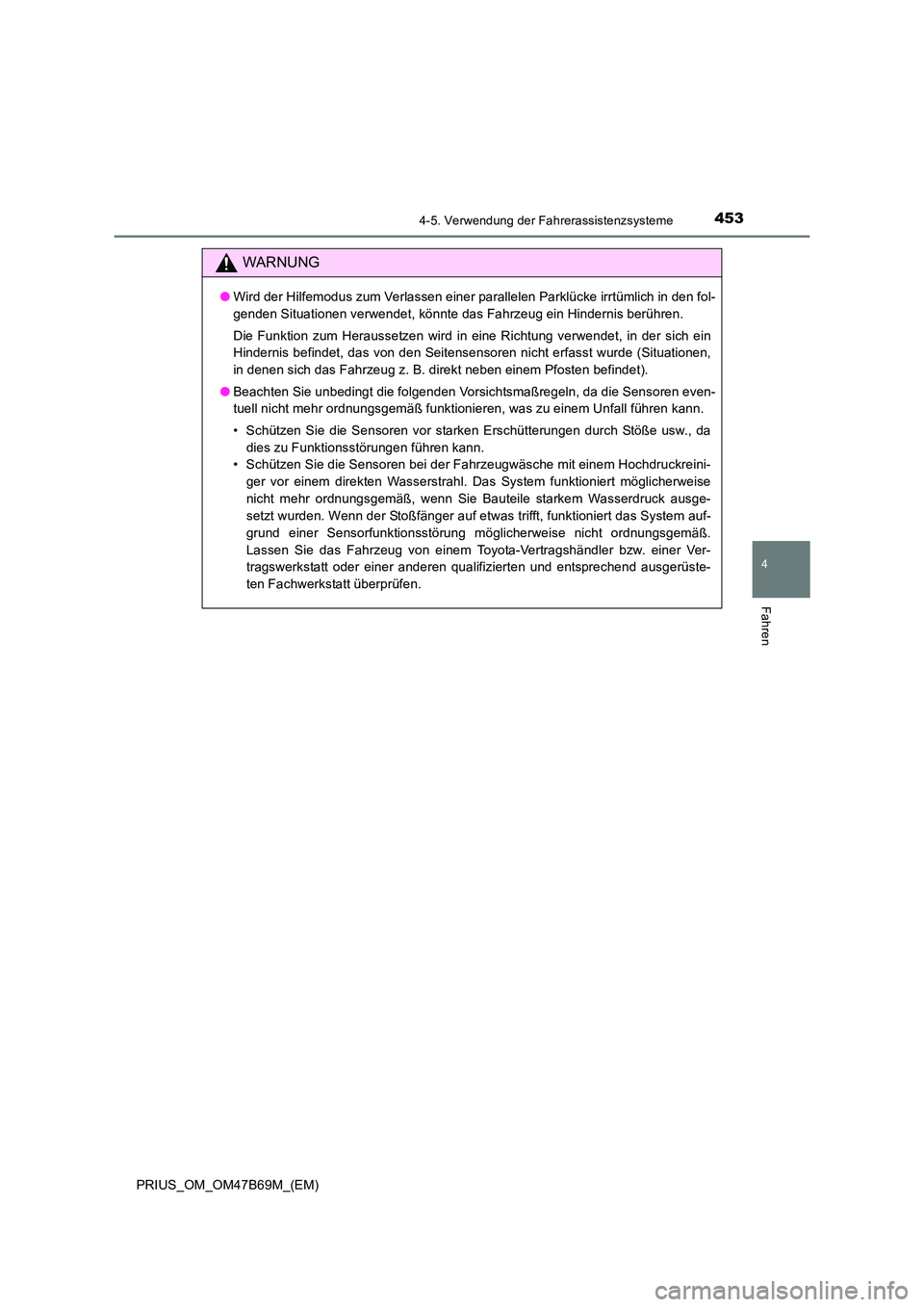

4534-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)
WARNUNG
●Wird der Hilfemodus zum Verlassen einer parallelen Parklücke irrtümlich in den fol-
genden Situationen verwendet, könnte das Fahrzeug ein Hindernis berühren.
Die Funktion zum Heraussetzen wird in eine Richtung verwendet, in der sich ein
Hindernis befindet, das von den Seitensensoren nicht erfasst wurde (Situationen,
in denen sich das Fahrzeug z. B. direkt neben einem Pfosten befindet).
● Beachten Sie unbedingt die folgenden Vorsichtsmaßregeln, da die Sensoren even-
tuell nicht mehr ordnungsgemäß funktionieren, was zu einem Unfall führen kann.
• Schützen Sie die Sensoren vor starken Erschütterungen durch Stöße usw., da
dies zu Funktionsstörungen führen kann.
• Schützen Sie die Sensoren bei der Fahrzeugwäsche mit einem Hochdruckreini-
ger vor einem direkten Wasserstrahl. Das System funktioniert möglicherweise
nicht mehr ordnungsgemäß, wenn Sie Bauteile starkem Wasserdruck ausge-
setzt wurden. Wenn der Stoßfänger auf etwas trifft, funktioniert das System auf-
grund einer Sensorfunktionsstörung möglicherweise nicht ordnungsgemäß.
Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer Ver-
tragswerkstatt oder einer anderen qualifizierten und entsprechend ausgerüste-
ten Fachwerkstatt überprüfen.

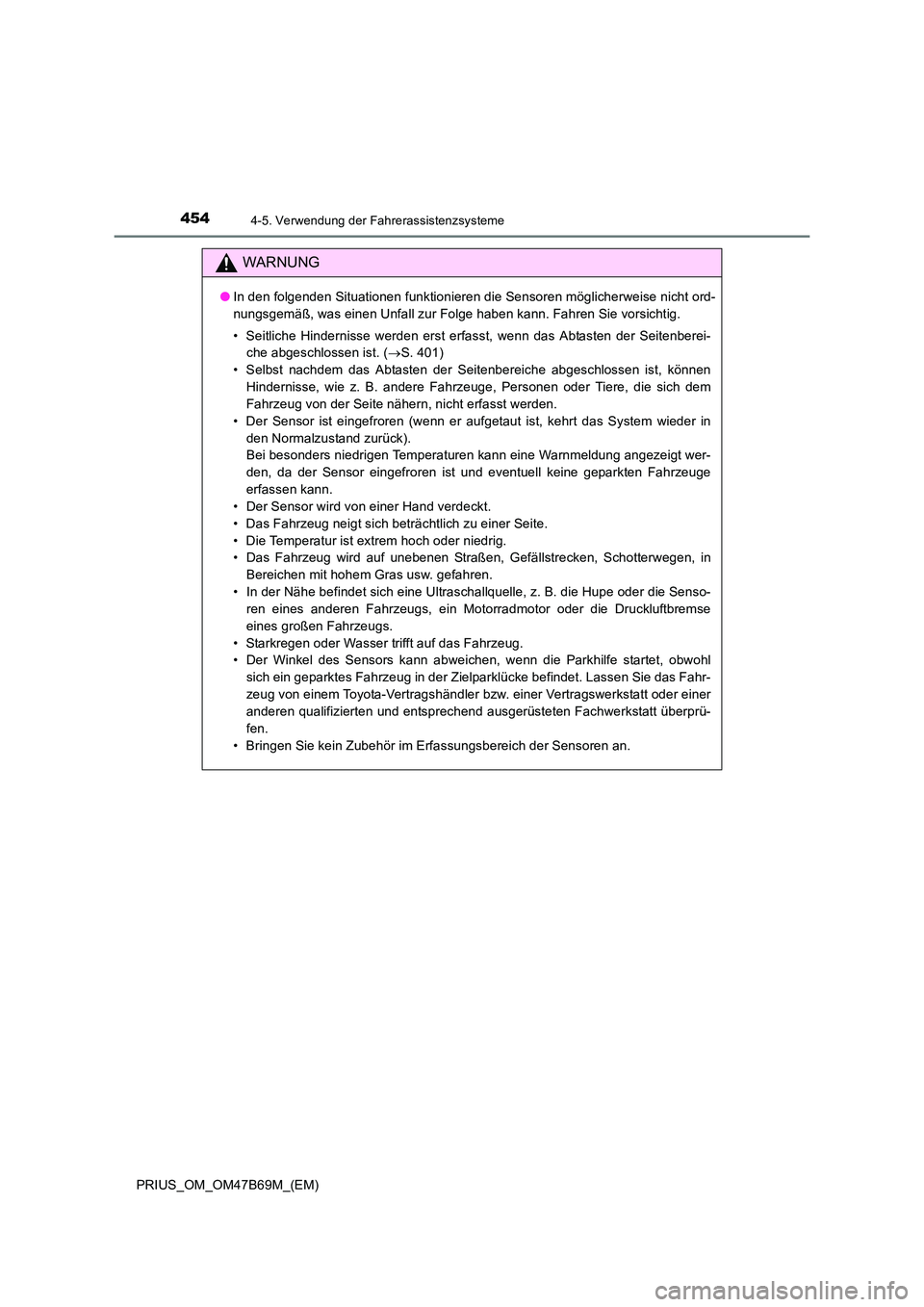

4544-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)
WARNUNG
●In den folgenden Situationen funktionieren die Sensoren möglicherweise nicht ord-
nungsgemäß, was einen Unfall zur Folge haben kann. Fahren Sie vorsichtig.
• Seitliche Hindernisse werden erst erfasst, wenn das Abtasten der Seitenberei-
che abgeschlossen ist. ( →S. 401)
• Selbst nachdem das Abtasten der Seitenbereiche abgeschlossen ist, können Hindernisse, wie z. B. andere Fahrzeuge, Personen oder Tiere, die sich dem
Fahrzeug von der Seite nähern, nicht erfasst werden.
• Der Sensor ist eingefroren (wenn er aufgetaut ist, kehrt das System wieder in den Normalzustand zurück).
Bei besonders niedrigen Temperaturen kann eine Warnmeldung angezeigt wer-
den, da der Sensor eingefroren ist und eventuell keine geparkten Fahrzeuge
erfassen kann.
• Der Sensor wird von einer Hand verdeckt.
• Das Fahrzeug neigt sich beträchtlich zu einer Seite.
• Die Temperatur ist extrem hoch oder niedrig.
• Das Fahrzeug wird auf unebenen Straßen, Gefällstrecken, Schotterwegen, in
Bereichen mit hohem Gras usw. gefahren.
• In der Nähe befindet sich eine Ultraschallquelle, z. B. die Hupe oder die Senso- ren eines anderen Fahrzeugs, ein Motorradmotor oder die Druckluftbremse
eines großen Fahrzeugs.
• Starkregen oder Wasser trifft auf das Fahrzeug.
• Der Winkel des Sensors kann abweichen, wenn die Parkhilfe startet, obwohl sich ein geparktes Fahrzeug in der Zielparklücke befindet. Lassen Sie das Fahr-
zeug von einem Toyota-Vertragshändler bzw. einer Vertragswerkstatt oder einer
anderen qualifizierten und entsprechend ausgerüsteten Fachwerkstatt überprü-
fen.
• Bringen Sie kein Zubehör im Erfassungsbereich der Sensoren an.

455
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47B69M_(EM)
Fahrerassistenzsysteme
◆ECB (elektronisch gesteuertes Bremssystem)
Das elektronisch gesteuerte Bremssystem erzeugt eine der Betätigung der
Bremse entsprechende Bremskraft.
◆ABS (Antiblockiersystem)
Hilft ein Blockieren der Räder zu vermeiden, wenn die Bremsen plötzlich
oder auf rutschiger Fahrbahn betätigt werden.
◆Bremsassistent
Erzeugt beim Treten des Bremspedals eine höhere Bremskraft, wenn das
System eine Notbremsung erkennt.
◆VSC (elektronisches Stabilitätsprogramm)
Hilft dem Fahrer, bei plötzlichen Ausweichmanövern oder scharfen Kurven
auf rutschiger Fahrbahn ein Schleudern des Fahrzeugs zu kontrollieren.
◆TRC (Antriebsschlupfregelung)
Hilft die Antriebsleistung aufrechtzuerhalten und das Durchdrehen der
Antriebsräder zu verhindern, w enn auf rutschiger Fahrbahn angefahren
oder beschleunigt wird.
◆EPS (elektrische Servolenkung)
Verringert mithilfe eines Elektromotors den zum Einschlagen des Lenkrads
benötigten Kraftaufwand.
Die folgenden Systeme arbeiten au tomatisch als Reaktion auf verschie-
dene Fahrsituationen, um so zu einer erhöhten Fahrsicherheit und
Leistungsfähigkeit beizutragen. Bedenken Sie jedoch, dass es sich um
Zusatzsysteme handelt, auf die Sie sich während der Fahrt nicht zu
sehr verlassen sollten.

4564-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)
◆VSC + (elektronisches Stabilitätsprogramm VSC +)
Kombiniert die Regelung durch ABS, TRC, VSC und EPS.
Hilft bei einem Ausbrechen auf rutschiger Fahrbahn durch Kontrolle der
Lenkbarkeit die Richtungsstabilität aufrechtzuerhalten.
◆Berganfahrkontrolle
Hilft, das Zurückrollen des Fahrzeugs beim Anfahren an einer Steigung zu
reduzieren
◆Dynamisches Bremslicht
Wenn die Bremsen plötzlich betätigt werden, beginnt die Warnblinkanlage
automatisch zu blinken, um das nachfolgende Fahrzeug zu warnen.
Die Schlupf-Kontrollleuchte blinkt,
während die Systeme VSC/TRC/ABS
arbeiten.
Wenn die Systeme VSC/TRC/ABS arbeiten

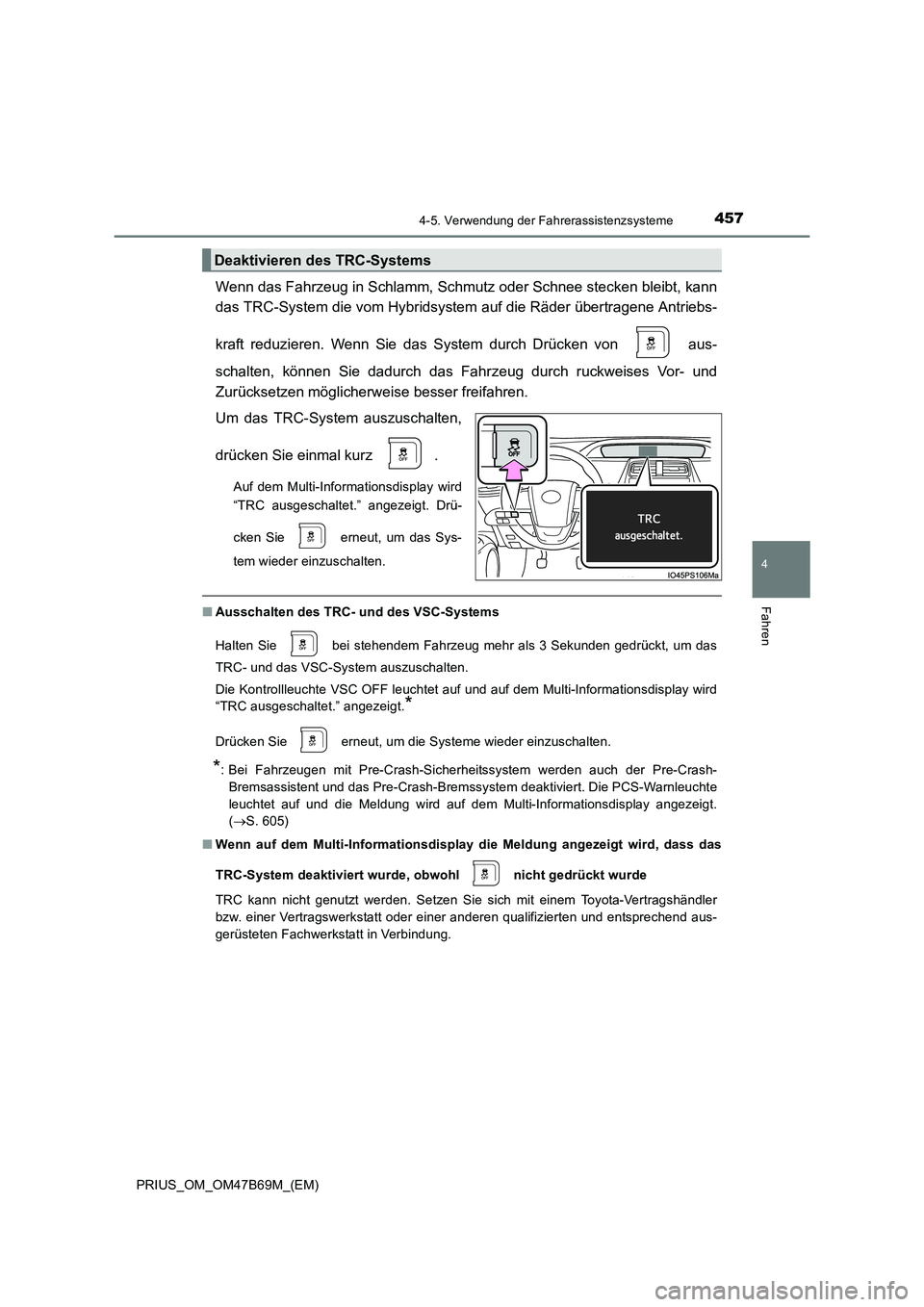

4574-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)
Wenn das Fahrzeug in Schlamm, Schmutz oder Schnee stecken bleibt, kann
das TRC-System die vom Hybridsystem auf die Räder übertragene Antriebs-
kraft reduzieren. Wenn Sie das System durch Drücken von aus-
schalten, können Sie dadurch das Fahrzeug durch ruckweises Vor- und
Zurücksetzen möglicherweise besser freifahren.
Um das TRC-System auszuschalten,
drücken Sie einmal kurz .
Auf dem Multi-Informationsdisplay wird
“TRC ausgeschaltet.” angezeigt. Drü-
cken Sie erneut, um das Sys-
tem wieder einzuschalten.
■Ausschalten des TRC- und des VSC-Systems
Halten Sie bei stehendem Fahrzeug mehr als 3 Sekunden gedrückt, um das
TRC- und das VSC-System auszuschalten.
Die Kontrollleuchte VSC OFF leuchtet auf und auf dem Multi-Informationsdisplay wird
“TRC ausgeschaltet.” angezeigt.
*
Drücken Sie erneut, um die Systeme wieder einzuschalten.
*: Bei Fahrzeugen mit Pre-Crash-Sicherheitssystem werden auch der Pre-Crash-
Bremsassistent und das Pre-Crash-Bremssystem deaktiviert. Die PCS-Warnleuchte
leuchtet auf und die Meldung wird auf dem Multi-Informationsdisplay angezeigt.
(→ S. 605)
■ Wenn auf dem Multi-Informationsdisplay die Meldung angezeigt wird, dass das
TRC-System deaktiviert wurde, obwohl nicht gedrückt wurde
TRC kann nicht genutzt werden. Setzen Sie sich mit einem Toyota-Vertragshändler
bzw. einer Vertragswerkstatt oder einer anderen qualifizierten und entsprechend aus-
gerüsteten Fachwerkstatt in Verbindung.
Deaktivieren des TRC-Systems

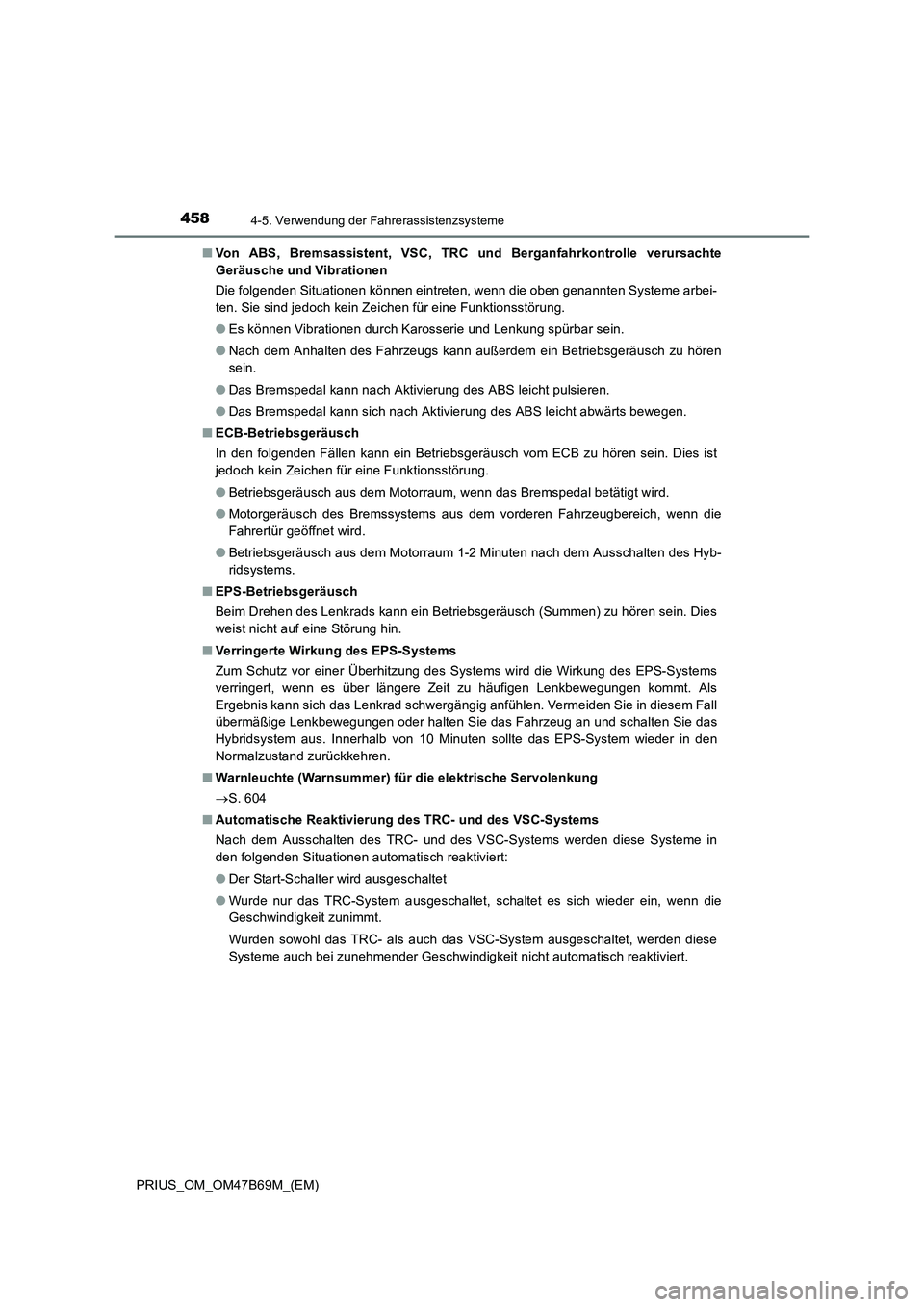

4584-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)■
Von ABS, Bremsassistent, VSC, TRC und Berganfahrkontrolle verursachte
Geräusche und Vibrationen
Die folgenden Situationen können eintreten, wenn die oben genannten Systeme arbei-
ten. Sie sind jedoch kein Zeichen für eine Funktionsstörung.
●Es können Vibrationen durch Karosserie und Lenkung spürbar sein.
● Nach dem Anhalten des Fahrzeugs kann außerdem ein Betriebsgeräusch zu hören
sein.
● Das Bremspedal kann nach Aktivierung des ABS leicht pulsieren.
● Das Bremspedal kann sich nach Aktivierung des ABS leicht abwärts bewegen.
■ ECB-Betriebsgeräusch
In den folgenden Fällen kann ein Betriebsgeräusch vom ECB zu hören sein. Dies ist
jedoch kein Zeichen für eine Funktionsstörung.
●Betriebsgeräusch aus dem Motorraum, wenn das Bremspedal betätigt wird.
● Motorgeräusch des Bremssystems aus dem vorderen Fahrzeugbereich, wenn die
Fahrertür geöffnet wird.
● Betriebsgeräusch aus dem Motorraum 1-2 Minuten nach dem Ausschalten des Hyb-
ridsystems.
■ EPS-Betriebsgeräusch
Beim Drehen des Lenkrads kann ein Betriebsgeräusch (Summen) zu hören sein. Dies
weist nicht auf eine Störung hin.
■ Verringerte Wirkung des EPS-Systems
Zum Schutz vor einer Überhitzung des Systems wird die Wirkung des EPS-Systems
verringert, wenn es über längere Zeit zu häufigen Lenkbewegungen kommt. Als
Ergebnis kann sich das Lenkrad schwergängig anfühlen. Vermeiden Sie in diesem Fall
übermäßige Lenkbewegungen oder halten Sie das Fahrzeug an und schalten Sie das
Hybridsystem aus. Innerhalb von 10 Minuten sollte das EPS-System wieder in den
Normalzustand zurückkehren.
■ Warnleuchte (Warnsummer) für die elektrische Servolenkung
→S. 604
■ Automatische Reaktivierung des TRC- und des VSC-Systems
Nach dem Ausschalten des TRC- und des VSC-Systems werden diese Systeme in
den folgenden Situationen automatisch reaktiviert:
●Der Start-Schalter wird ausgeschaltet
● Wurde nur das TRC-System ausgeschaltet, schaltet es sich wieder ein, wenn die
Geschwindigkeit zunimmt.
Wurden sowohl das TRC- als auch das VSC-System ausgeschaltet, werden diese
Systeme auch bei zunehmender Geschwindigkeit nicht automatisch reaktiviert.

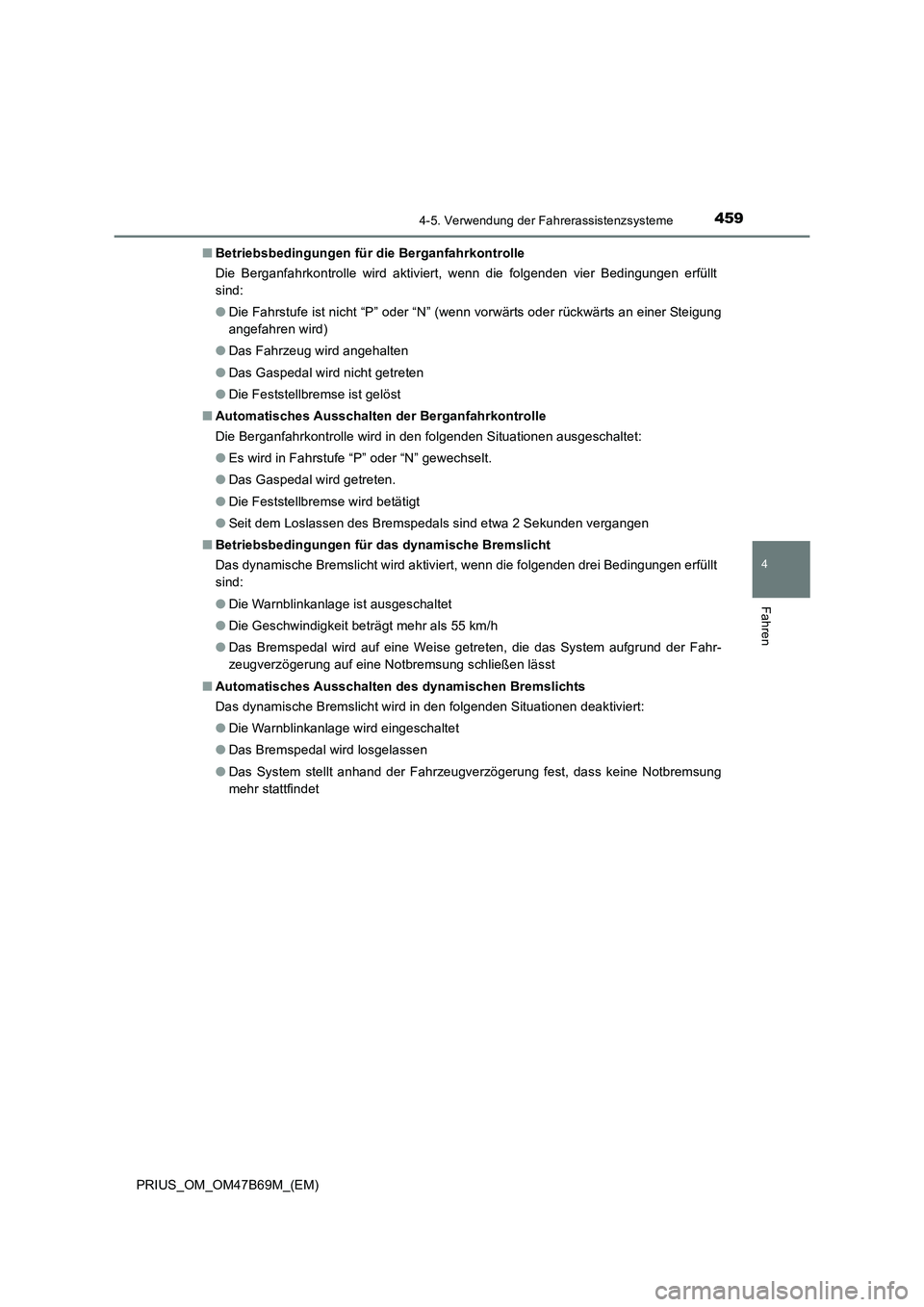

4594-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47B69M_(EM)■
Betriebsbedingungen für die Berganfahrkontrolle
Die Berganfahrkontrolle wird aktiviert, wenn die folgenden vier Bedingungen erfüllt
sind:
●Die Fahrstufe ist nicht “P” oder “N” (wenn vorwärts oder rückwärts an einer Steigung
angefahren wird)
● Das Fahrzeug wird angehalten
● Das Gaspedal wird nicht getreten
● Die Feststellbremse ist gelöst
■ Automatisches Ausschalten der Berganfahrkontrolle
Die Berganfahrkontrolle wird in den folgenden Situationen ausgeschaltet:
●Es wird in Fahrstufe “P” oder “N” gewechselt.
● Das Gaspedal wird getreten.
● Die Feststellbremse wird betätigt
● Seit dem Loslassen des Bremspedals sind etwa 2 Sekunden vergangen
■ Betriebsbedingungen für das dynamische Bremslicht
Das dynamische Bremslicht wird aktiviert, wenn die folgenden drei Bedingungen erfüllt
sind:
●Die Warnblinkanlage ist ausgeschaltet
● Die Geschwindigkeit beträgt mehr als 55 km/h
● Das Bremspedal wird auf eine Weise getreten, die das System aufgrund der Fahr-
zeugverzögerung auf eine Notbremsung schließen lässt
■ Automatisches Ausschalten des dynamischen Bremslichts
Das dynamische Bremslicht wird in den folgenden Situationen deaktiviert:
●Die Warnblinkanlage wird eingeschaltet
● Das Bremspedal wird losgelassen
● Das System stellt anhand der Fahrzeugverzögerung fest, dass keine Notbremsung
mehr stattfindet

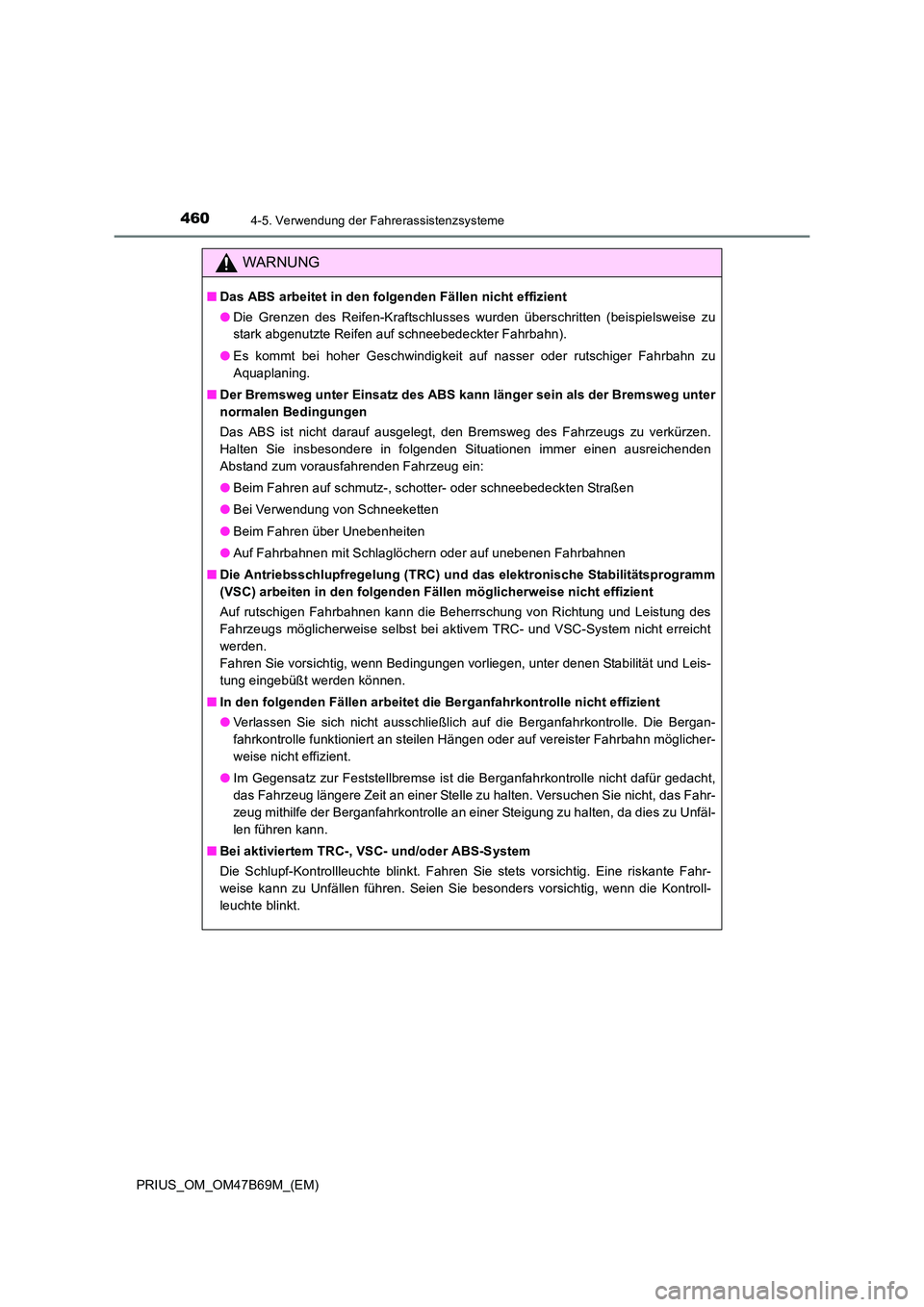

4604-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47B69M_(EM)
WARNUNG
■Das ABS arbeitet in den folgenden Fällen nicht effizient
●Die Grenzen des Reifen-Kraftschlusses wurden überschritten (beispielsweise zu
stark abgenutzte Reifen auf schneebedeckter Fahrbahn).
● Es kommt bei hoher Geschwindigkeit auf nasser oder rutschiger Fahrbahn zu
Aquaplaning.
■ Der Bremsweg unter Einsatz des ABS kann länger sein als der Bremsweg unter
normalen Bedingungen
Das ABS ist nicht darauf ausgelegt, den Bremsweg des Fahrzeugs zu verkürzen.
Halten Sie insbesondere in folgenden Situationen immer einen ausreichenden
Abstand zum vorausfahrenden Fahrzeug ein:
●Beim Fahren auf schmutz-, schotter- oder schneebedeckten Straßen
● Bei Verwendung von Schneeketten
● Beim Fahren über Unebenheiten
● Auf Fahrbahnen mit Schlaglöchern oder auf unebenen Fahrbahnen
■ Die Antriebsschlupfregelung (TRC) und das elektronische Stabilitätsprogramm
(VSC) arbeiten in den folgenden Fällen möglicherweise nicht effizient
Auf rutschigen Fahrbahnen kann die Beherrschung von Richtung und Leistung des
Fahrzeugs möglicherweise selbst bei aktivem TRC- und VSC-System nicht erreicht
werden.
Fahren Sie vorsichtig, wenn Bedingungen vorliegen, unter denen Stabilität und Leis-
tung eingebüßt werden können.
■ In den folgenden Fällen arbeitet die Berganfahrkontrolle nicht effizient
●Verlassen Sie sich nicht ausschließlich auf die Berganfahrkontrolle. Die Bergan-
fahrkontrolle funktioniert an steilen Hängen oder auf vereister Fahrbahn möglicher-
weise nicht effizient.
● Im Gegensatz zur Feststellbremse ist die Berganfahrkontrolle nicht dafür gedacht,
das Fahrzeug längere Zeit an einer Stelle zu halten. Versuchen Sie nicht, das Fahr-
zeug mithilfe der Berganfahrkontrolle an einer Steigung zu halten, da dies zu Unfäl-
len führen kann.
■ Bei aktiviertem TRC-, VSC- und/oder ABS-System
Die Schlupf-Kontrollleuchte blinkt. Fahren Sie stets vorsichtig. Eine riskante Fahr-
weise kann zu Unfällen führen. Seien Sie besonders vorsichtig, wenn die Kontroll-
leuchte blinkt.
