TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

1412. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE

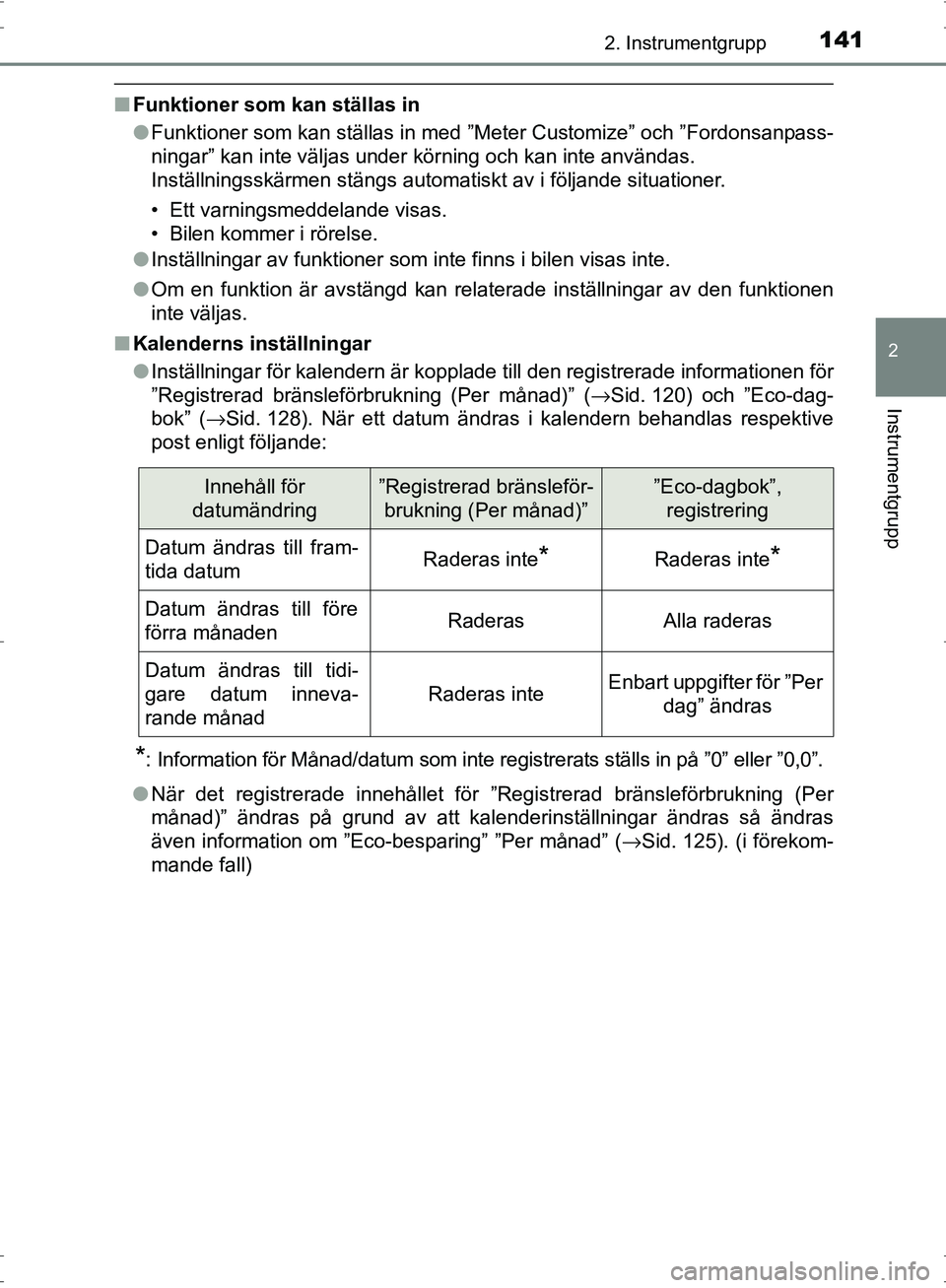

■Funktioner som kan ställas in
●Funktioner som kan ställas in med ”Meter Customize” och ”Fordonsanpass-
ningar” kan inte väljas under körning och kan inte användas.
Inställningsskärmen stängs automatiskt av i följande situationer.
• Ett varningsmeddelande visas.
• Bilen kommer i rörelse.
● Inställningar av funktioner som inte finns i bilen visas inte.
● Om en funktion är avstängd kan relaterade inställningar av den funktionen
inte väljas.
■ Kalenderns inställningar
●Inställningar för kalendern är kopplade till den registrerade informationen för
”Registrerad bränsleförbrukning (Per månad)” ( →Sid. 120) och ”Eco-dag-
bok” (→Sid. 128). När ett datum ändras i kalendern behandlas respektive
post enligt följande:
*: Information för Månad/datum som inte registrerats ställs in på ”0” eller ”0,0”.
● När det registrerade innehållet för ”Registrerad bränsleförbrukning (Per
månad)” ändras på grund av att kal enderinställningar ändras så ändras
även information om ”Eco-besparing” ”Per månad” ( →Sid. 125). (i förekom-
mande fall)
Innehåll för
datumändring”Registrerad bränsleför- brukning (Per månad)””Eco-dagbok”, registrering
Datum ändras till fram-
tida datumRaderas inte*Raderas inte*
Datum ändras till före
förra månadenRaderasAlla raderas
Datum ändras till tidi-
gare datum inneva-
rande månad
Raderas inteEnbart uppgifter för ”Per dag” ändras
OM47B56SE.book Page 141 Wedne sday, September 21, 2016 5:34 PM

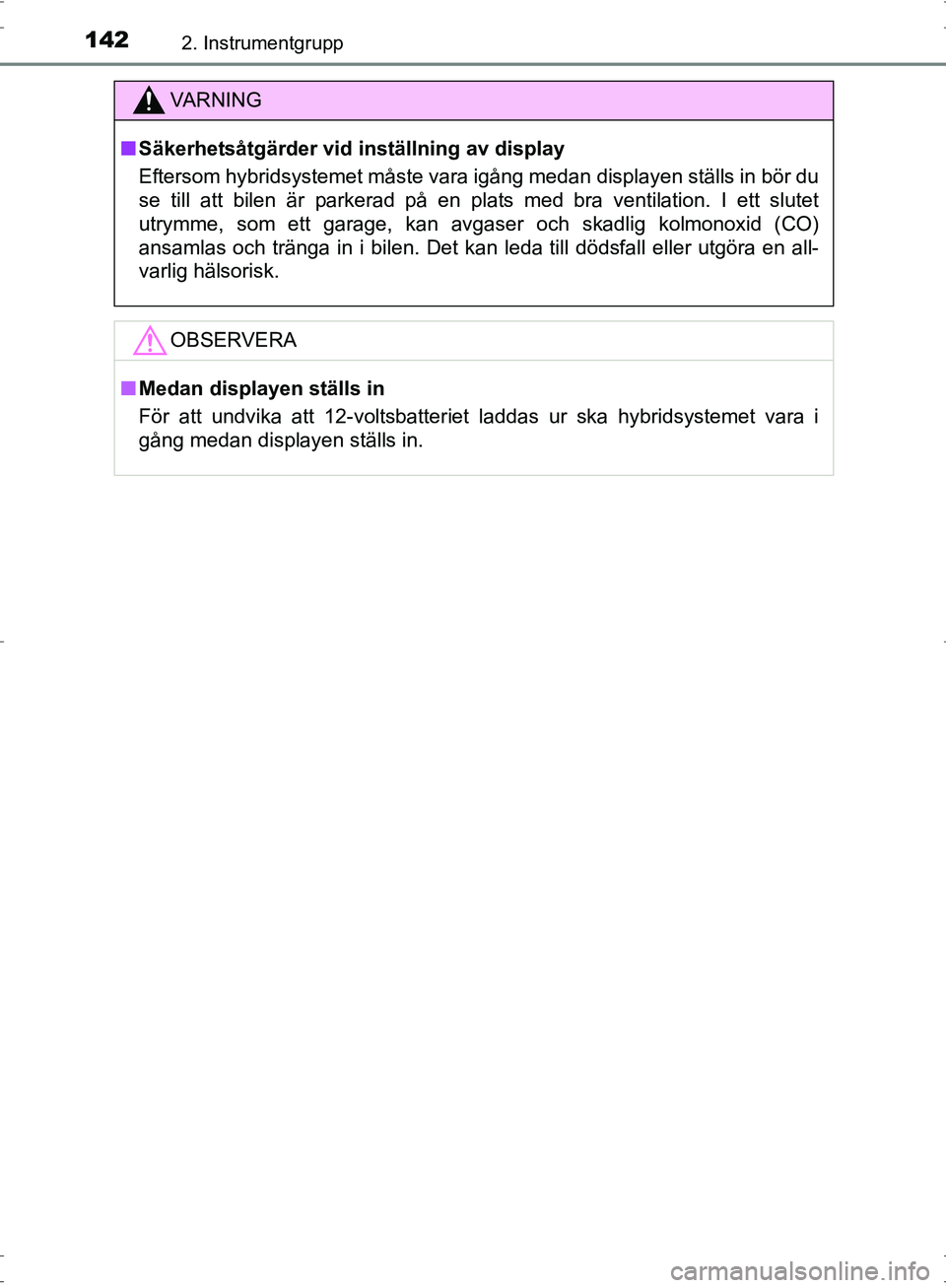

1422. Instrumentgrupp
OM47B56SE
VA R N I N G
■Säkerhetsåtgärder vid inställning av display
Eftersom hybridsystemet måste vara igång medan displayen ställs in bör du
se till att bilen är parkerad på en plats med bra ventilation. I ett slutet
utrymme, som ett garage, kan avgaser och skadlig kolmonoxid (CO)
ansamlas och tränga in i bilen. Det kan leda till dödsfall eller utgöra en all-
varlig hälsorisk.
OBSERVERA
■Medan displayen ställs in
För att undvika att 12-voltsbatteriet laddas ur ska hybridsystemet vara i
gång medan displayen ställs in.
OM47B56SE.book Page 142 Wedne sday, September 21, 2016 5:34 PM

143
2
2. Instrumentgrupp
Instrumentgrupp
OM47B56SE

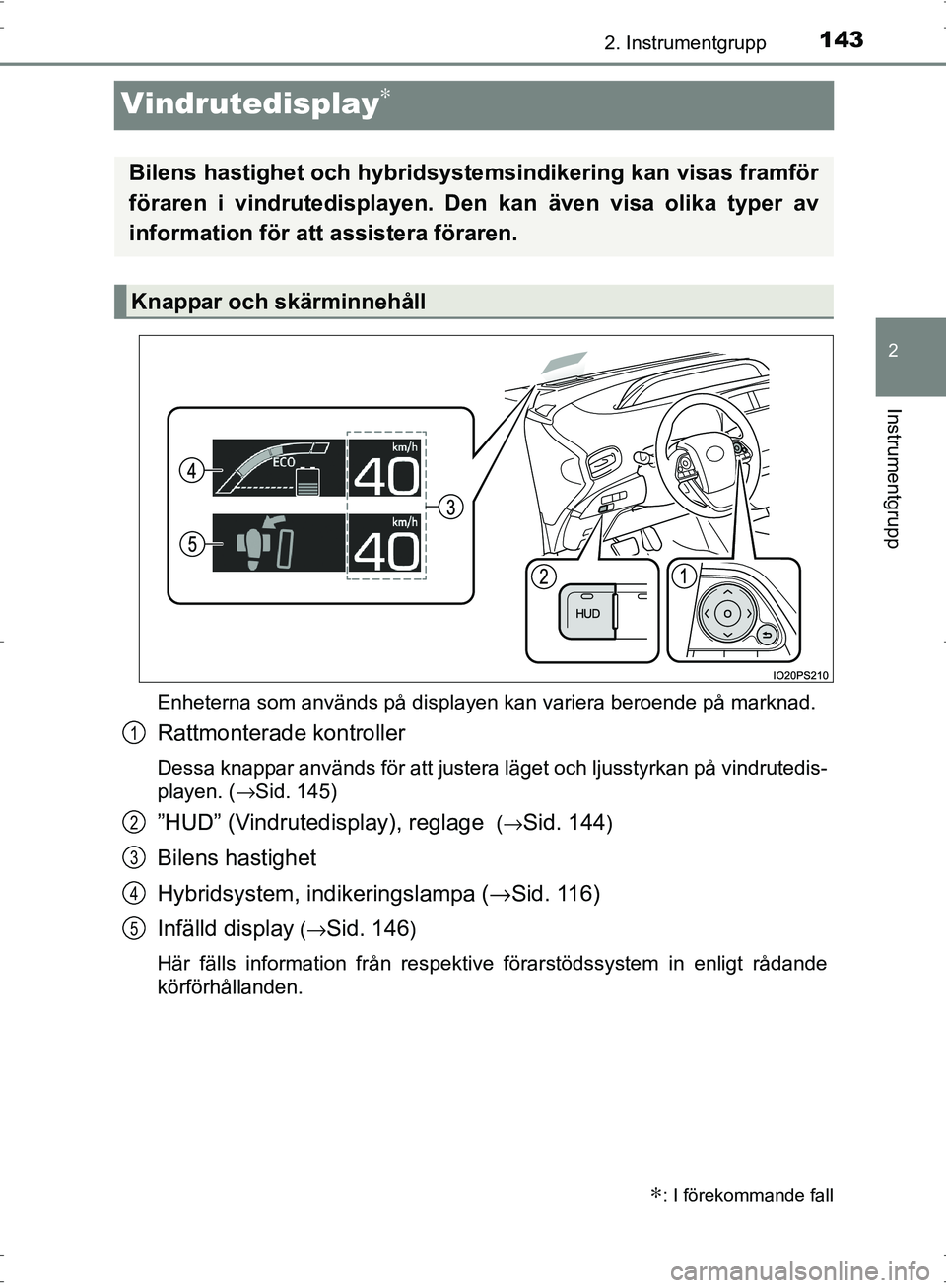

Vindrutedisplay∗
Enheterna som används på displayen kan variera beroende på marknad.
Rattmonterade kontroller
Dessa knappar används för att justera läget och ljusstyrkan på vindrutedis-
playen. (→Sid. 145)
”HUD” (Vindrutedisplay), reglage (→Sid. 144)
Bilens hastighet
Hybridsystem, indikeringslampa ( →Sid. 116)
Infälld display
( →Sid. 146)
Här fälls information från respektive förarstödssystem in enligt rådande
körförhållanden.
∗: I förekommande fall
Bilens hastighet och hybridsystemsindikering kan visas framför
föraren i vindrutedisplayen. Den kan även visa olika typer av
information för att assistera föraren.
Knappar och skärminnehåll
1
2
3
4
5
OM47B56SE.book Page 143 Wedne sday, September 21, 2016 5:34 PM

1442. Instrumentgrupp
OM47B56SE

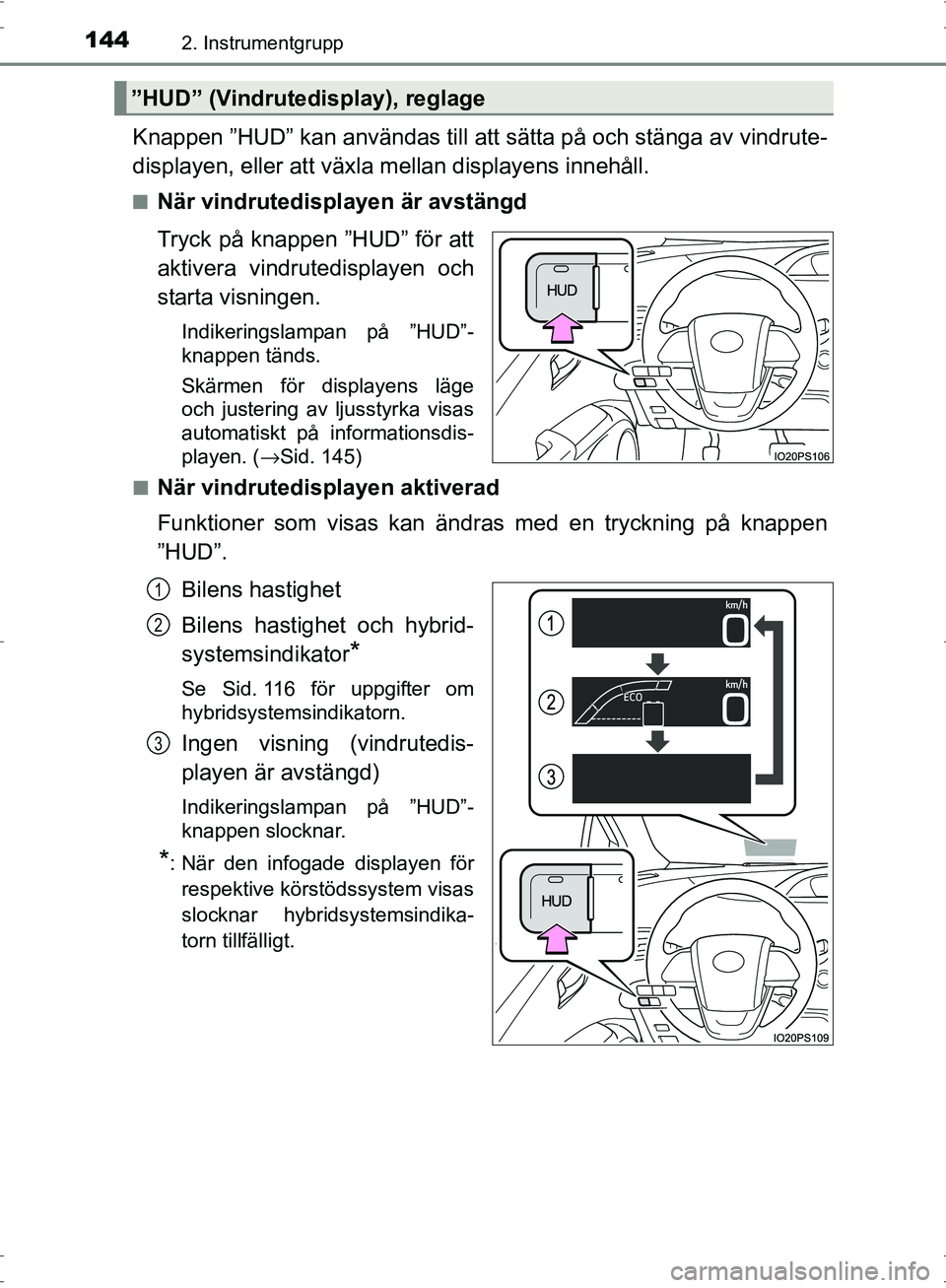

Knappen ”HUD” kan användas till att sätta på och stänga av vindrute-
displayen, eller att växla mellan displayens innehåll.
■När vindrutedisplayen är avstängd
Tryck på knappen ”HUD” för att
aktivera vindrutedisplayen och
starta visningen.
Indikeringslampan på ”HUD”-
knappen tänds.
Skärmen för displayens läge
och justering av ljusstyrka visas
automatiskt på informationsdis-
playen. ( →Sid. 145)
■
När vindrutedisplayen aktiverad
Funktioner som visas kan ändras med en tryckning på knappen
”HUD”.
Bilens hastighet
Bilens hastighet och hybrid-
systemsindikator
*
Se Sid. 116 för uppgifter om
hybridsystemsindikatorn.
Ingen visning (vindrutedis-
playen är avstängd)
Indikeringslampan på ”HUD”-
knappen slocknar.
*: När den infogade displayen för respektive körstödssystem visas
slocknar hybridsystemsindika-
torn tillfälligt.
”HUD” (Vindrutedis play), reglage
1
2
3
OM47B56SE.book Page 144 Wedne sday, September 21, 2016 5:34 PM

1452. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE

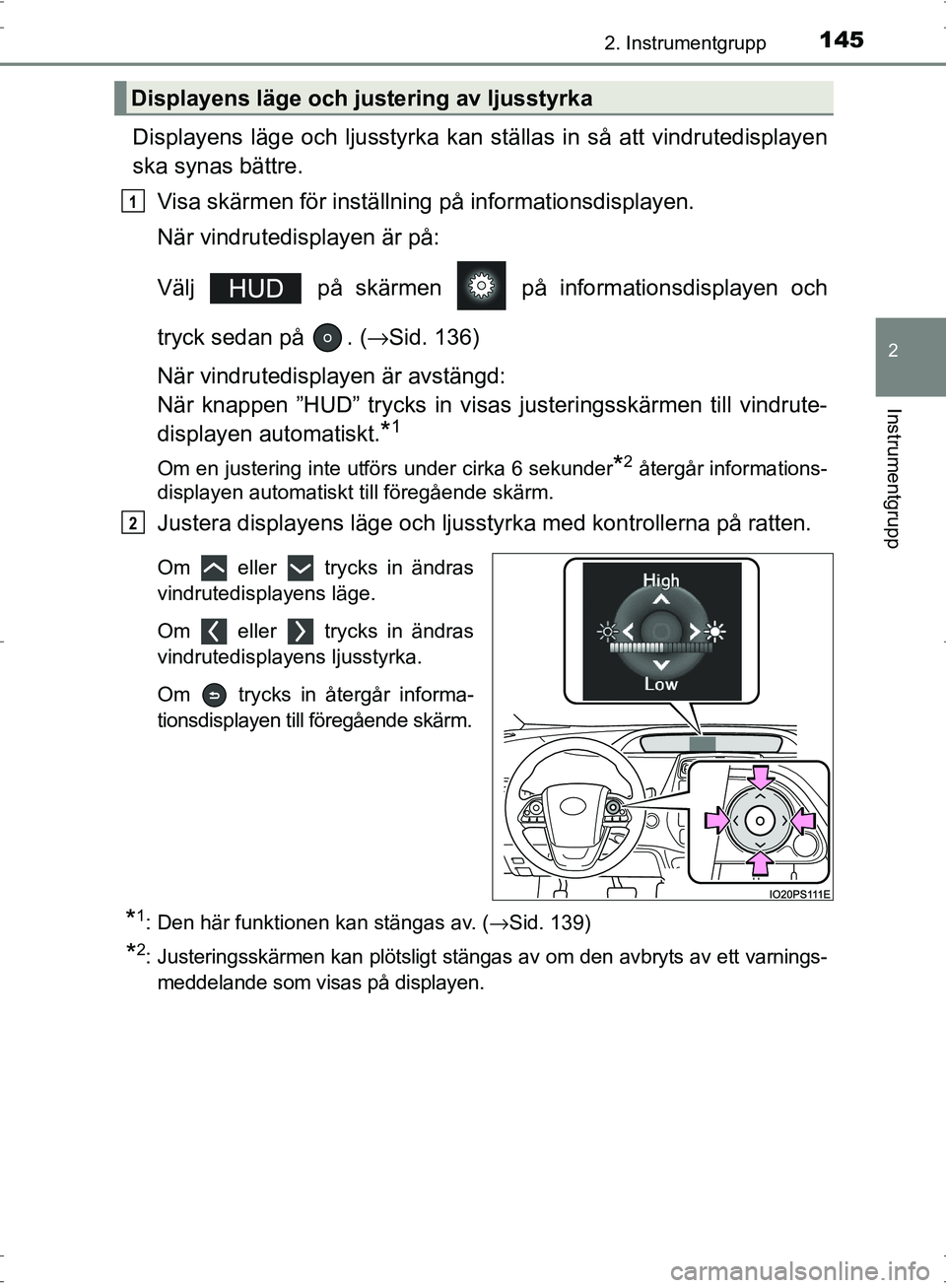

Displayens läge och ljusstyrka kan ställas in så att vindrutedisplayen
ska synas bättre.
Visa skärmen för inställning på informationsdisplayen.
När vindrutedisplayen är på:
Välj på skärmen på informationsdisplayen och
tryck sedan på . ( →Sid. 136)
När vindrutedisplayen är avstängd:
När knappen ”HUD” trycks in visa s justeringsskärmen till vindrute-
displayen automatiskt.
*1
Om en justering inte utförs under cirka 6 sekunder*2 återgår informations-
displayen automatiskt till föregående skärm.
Justera displayens läge och ljussty rka med kontrollerna på ratten.
Om eller trycks in ändras
vindrutedisplayens läge.
Om eller trycks in ändras
vindrutedisplayens ljusstyrka.
Om trycks in återgår informa-
tionsdisplayen till föregående skärm.
*1: Den här funktionen kan stängas av. ( →Sid. 139)
*2: Justeringsskärmen kan plötsligt stängas av om den avbryts av ett varnings-
meddelande som visas på displayen.
Displayens läge och justering av ljusstyrka
1
2
OM47B56SE.book Page 145 Wedne sday, September 21, 2016 5:34 PM

1462. Instrumentgrupp
OM47B56SE■

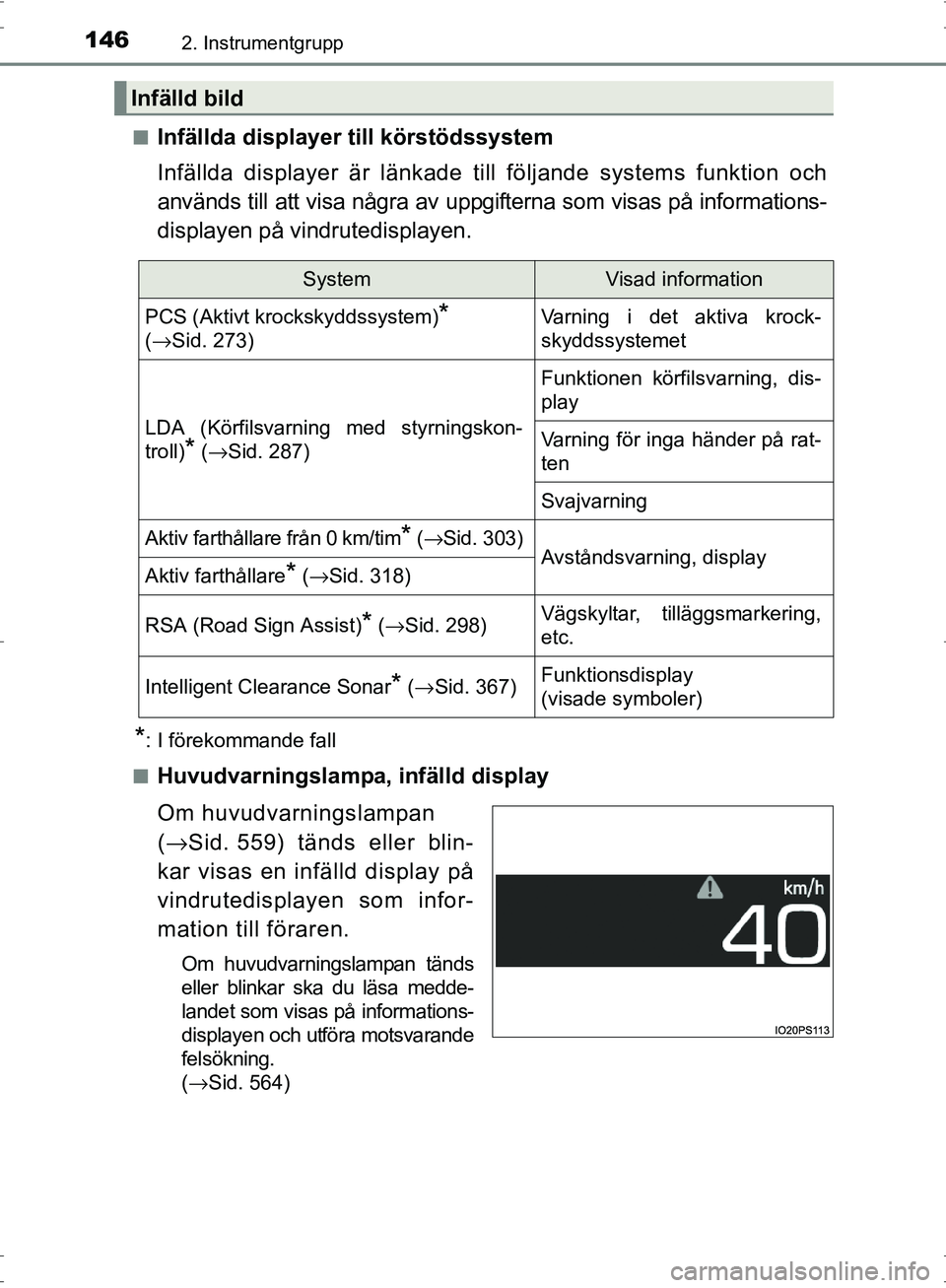

Infällda displayer till körstödssystem
Infällda displayer är länkade till följande systems funktion och
används till att visa nå
gra av uppgifterna som visas på informations-
displayen på vindrutedisplayen.
*: I förekommande fall
■
Huvudvarningslampa, infälld display
Om huvudvarningslampan
( → Sid. 559) tänds eller blin-
kar visas en infälld display på
vindrutedisplayen som infor-
mation till föraren.
Om huvudvarningslampan tänds
eller blinkar ska du läsa medde-
landet som visas på informations-
displayen och utföra motsvarande
felsökning.
( →Sid. 564)
Infälld bild
SystemVisad information
PCS (Aktivt krockskyddssystem)*
( → Sid. 273)Varning i det aktiva krock-
skyddssystemet
LDA (Körfilsvarning med styrningskon-
troll)
* (→Sid. 287)
Funktionen körfilsvarning, dis-
play
Varning för inga händer på rat-
ten
Svajvarning
Aktiv farthållare från 0 km/tim* (→ Sid. 303)Avståndsvarning, displayAktiv farthållare* (→Sid. 318)
RSA (Road Sign Assist)* (→Sid. 298)Vägskyltar, tilläggsmarkering,
etc.
Intelligent Clearance Sonar* (→ Sid. 367)Funktionsdisplay
(visade symboler)
OM47B56SE.book Page 146 Wedne sday, September 21, 2016 5:34 PM

1472. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE

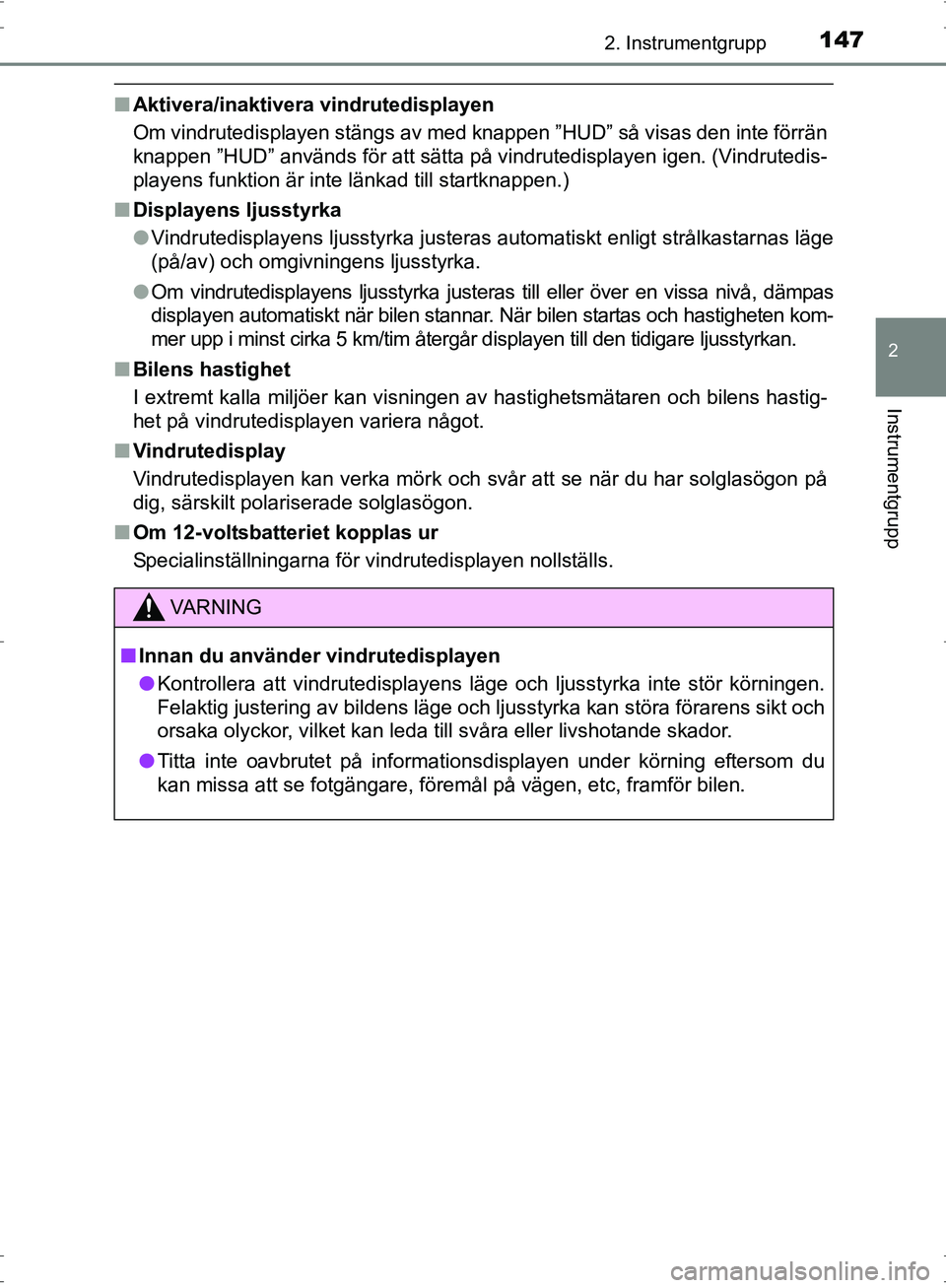

■Aktivera/inaktivera vindrutedisplayen
Om vindrutedisplayen stängs av med knappen ”HUD” så visas den inte förrän
knappen ”HUD” används för att sätta på vindrutedisplayen igen. (Vindrutedis-
playens funktion är inte länkad till startknappen.)
■ Displayens ljusstyrka
●Vindrutedisplayens ljusstyrka justeras automatiskt enligt strålkastarnas läge
(på/av) och omgivningens ljusstyrka.
● Om vindrutedisplayens lju sstyrka justeras till eller över en vissa nivå, dämpas
displayen automatiskt när bilen stannar. När bilen startas och hastigheten kom-
mer upp i minst cirka 5 km/tim återgår displayen till den tidigare ljusstyrkan.
■ Bilens hastighet
I extremt kalla miljöer kan visningen av hastighetsmätaren och bilens hastig-
het på vindrutedisplayen variera något.
■ Vindrutedisplay
Vindrutedisplayen kan verka mörk och svår att se när du har solglasögon på
dig, särskilt polariserade solglasögon.
■ Om 12-voltsbatteriet kopplas ur
Specialinställningarna för vindrutedisplayen nollställs.
VA R N I N G
■Innan du använder vindrutedisplayen
● Kontrollera att vindrutedisplayens läge och ljusstyrka inte stör körningen.
Felaktig justering av bildens läge och ljusstyrka kan störa förarens sikt och
orsaka olyckor, vilket kan leda till svåra eller livshotande skador.
● Titta inte oavbrutet på informationsdisplayen under körning eftersom du
kan missa att se fotgängare, föremål på vägen, etc, framför bilen.
OM47B56SE.book Page 147 Wedne sday, September 21, 2016 5:34 PM

1482. Instrumentgrupp
OM47B56SE

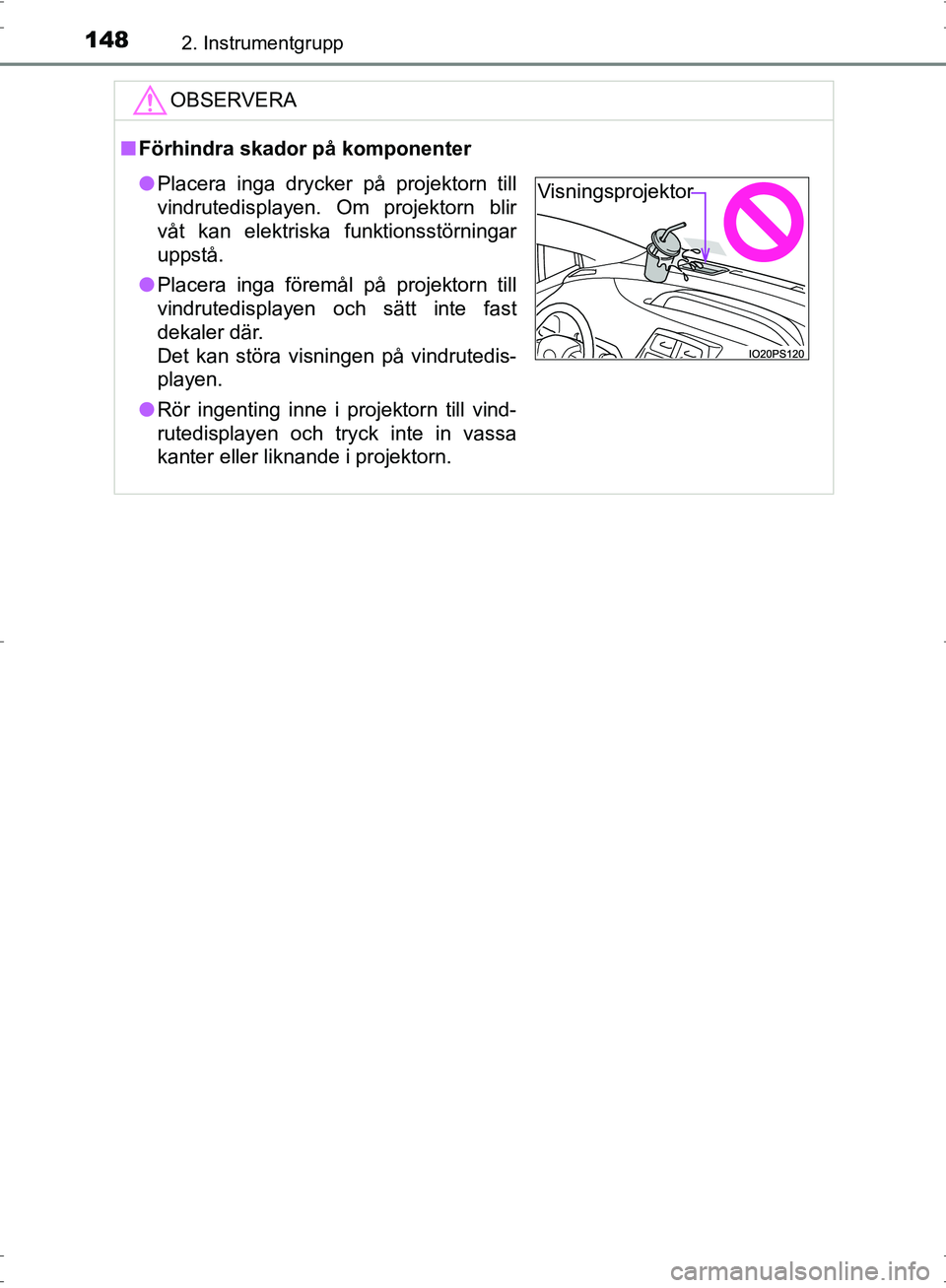

OBSERVERA
■Förhindra skador på komponenter
● Placera inga drycker på projektorn till
vindrutedisplayen. Om projektorn blir
våt kan elektriska funktionsstörningar
uppstå.
● Placera inga föremål på projektorn till
vindrutedisplayen och sätt inte fast
dekaler där.
Det kan störa visningen på vindrutedis-
playen.
● Rör ingenting inne i projektorn till vind-
rutedisplayen och tryck inte in vassa
kanter eller liknande i projektorn.Visningsprojektor
OM47B56SE.book Page 148 Wedne sday, September 21, 2016 5:34 PM

149
2
2. Instrumentgrupp
Instrumentgrupp
OM47B56SE

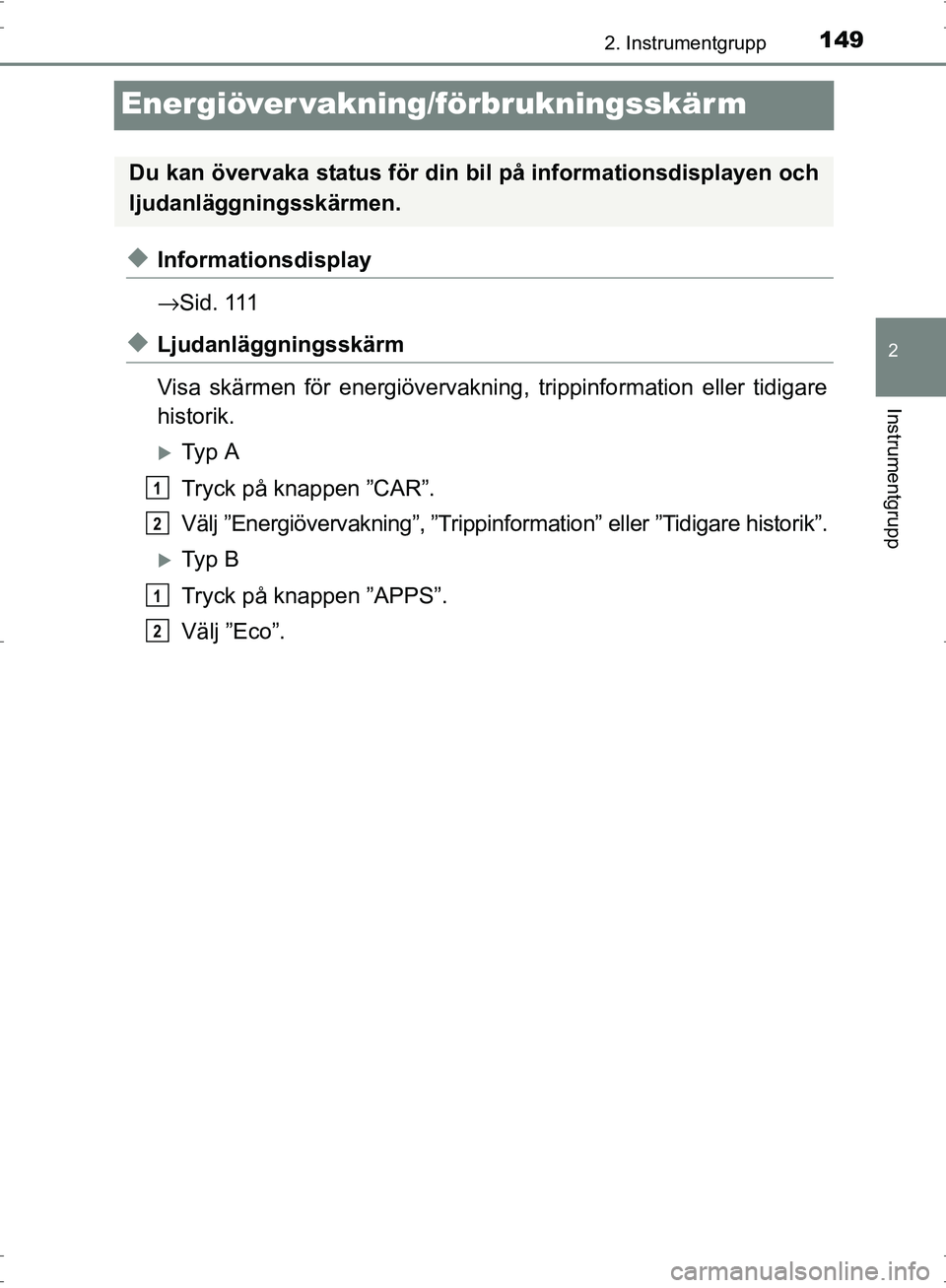

Energiöver vakning/förbrukningsskär m
◆Informationsdisplay
→Sid. 111
◆Ljudanläggningsskärm
Visa skärmen för energiövervakning, trippinformation eller tidigare
historik.
XTy p A
Tryck på knappen ”CAR”.
Välj ”Energiövervakning”, ”Trippinformation” eller ”Tidigare historik”.
XTy p B
Tryck på knappen ”APPS”.
Välj ”Eco”.
Du kan övervaka status för din bil på informationsdisplayen och
ljudanläggningsskärmen.
1
2
1
2
OM47B56SE.book Page 149 Wedne sday, September 21, 2016 5:34 PM

1502. Instrumentgrupp
OM47B56SE

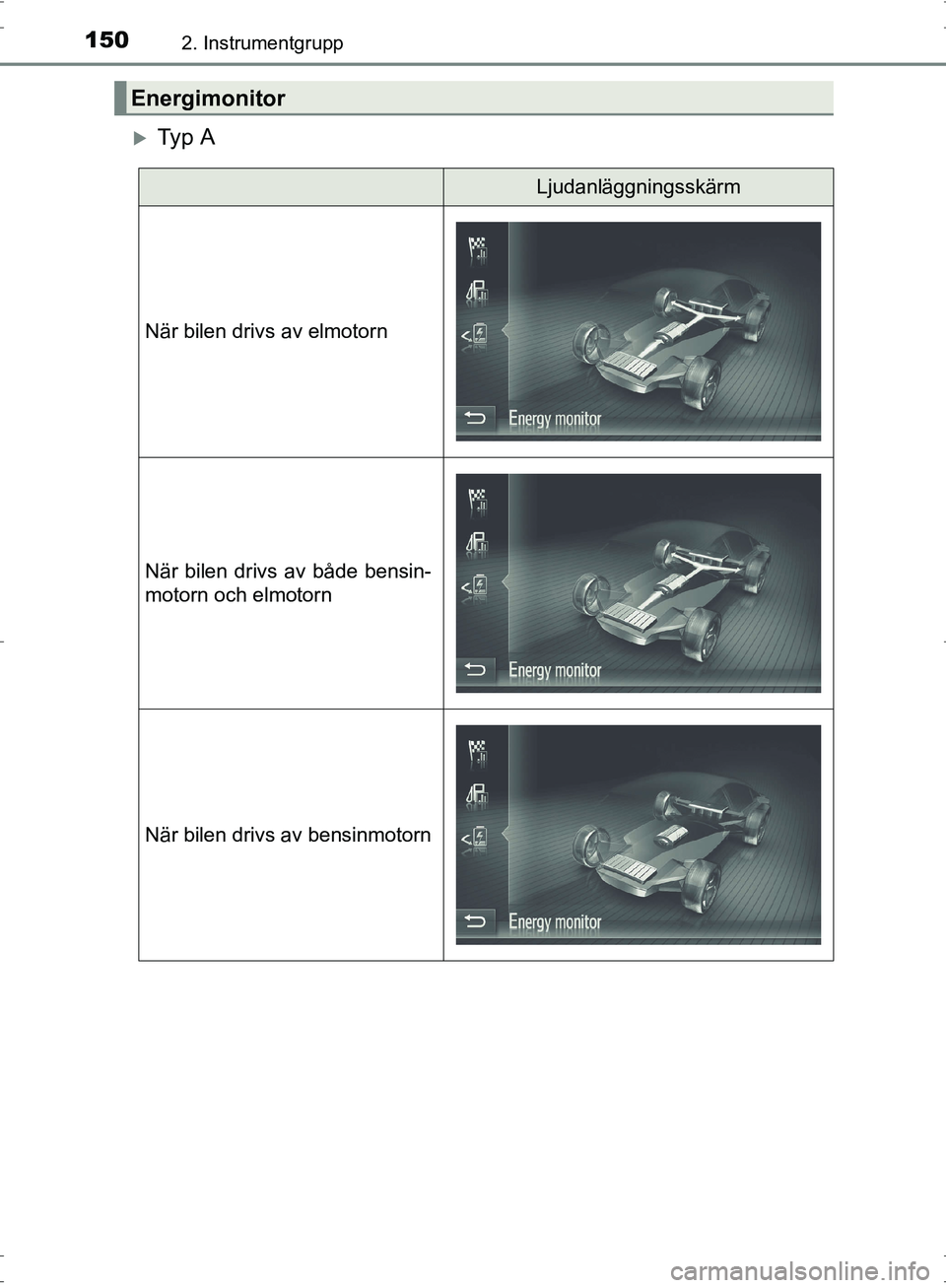

XTy p A
Energimonitor
Ljudanläggningsskärm
När bilen drivs av elmotorn
När bilen drivs av både bensin-
motorn och elmotorn
När bilen drivs av bensinmotorn
