TOYOTA PRIUS 2017 Bruksanvisningar (in Swedish)

111
2
2. Instrumentgrupp
Instrumentgrupp
OM47B56SE

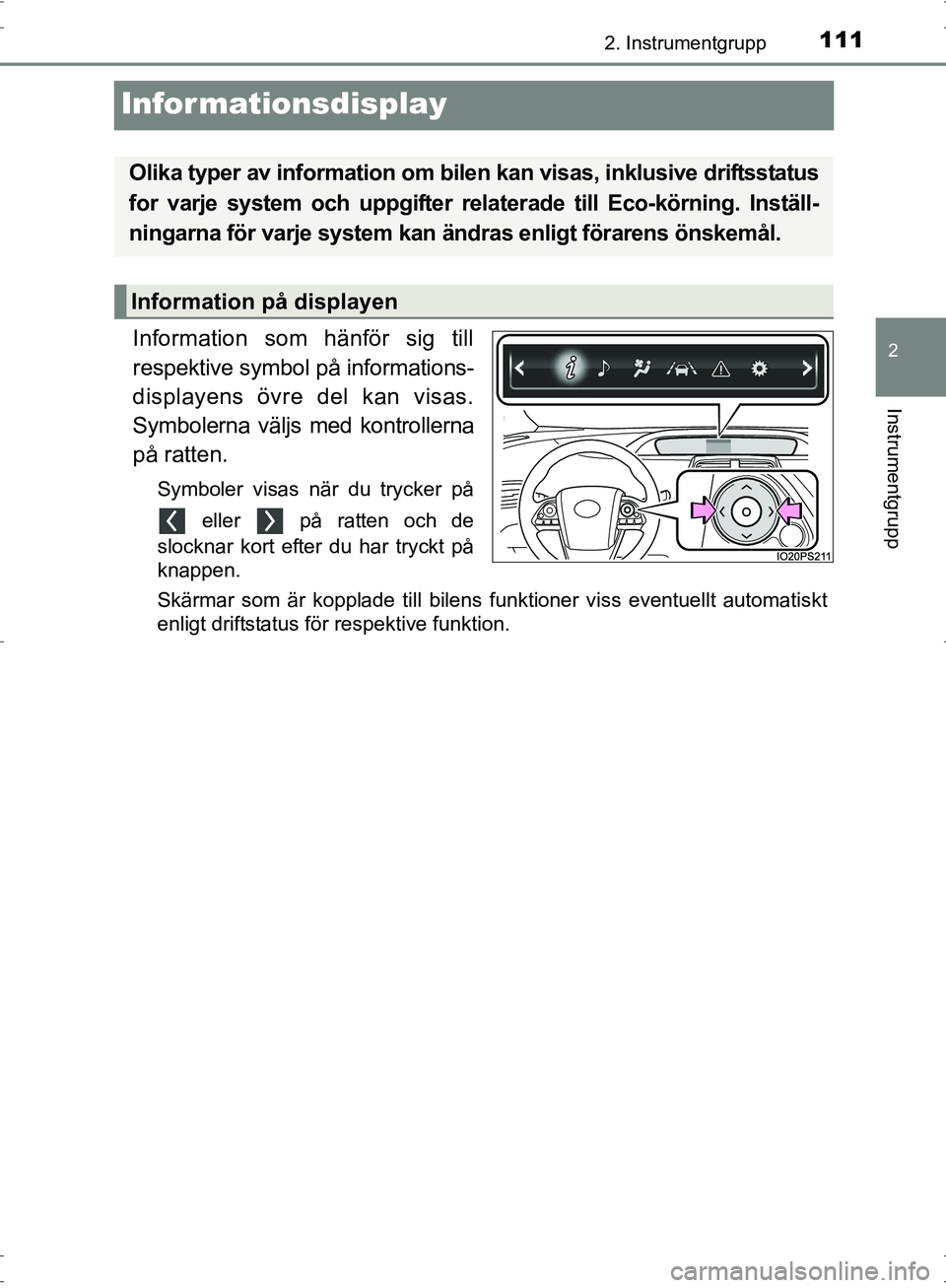

Informationsdisplay
Information som hänför sig till
respektive symbol på informations-
displayens övre del kan visas.
Symbolerna väljs med kontrollerna
på ratten.
Symboler visas när du trycker på eller på ratten och de
slocknar kort efter du har tryckt på
knappen.
Skärmar som är kopplade till bilens funktioner viss eventuellt automatiskt
enligt driftstatus för respektive funktion.
Olika typer av information om bile n kan visas, inklusive driftsstatus
for varje system och uppgifter rela terade till Eco-körning. Inställ-
ningarna för varje system kan ändras enligt förarens önskemål.
Information på displayen
OM47B56SE.book Page 111 Wedne sday, September 21, 2016 5:34 PM

1122. Instrumentgrupp
OM47B56SE

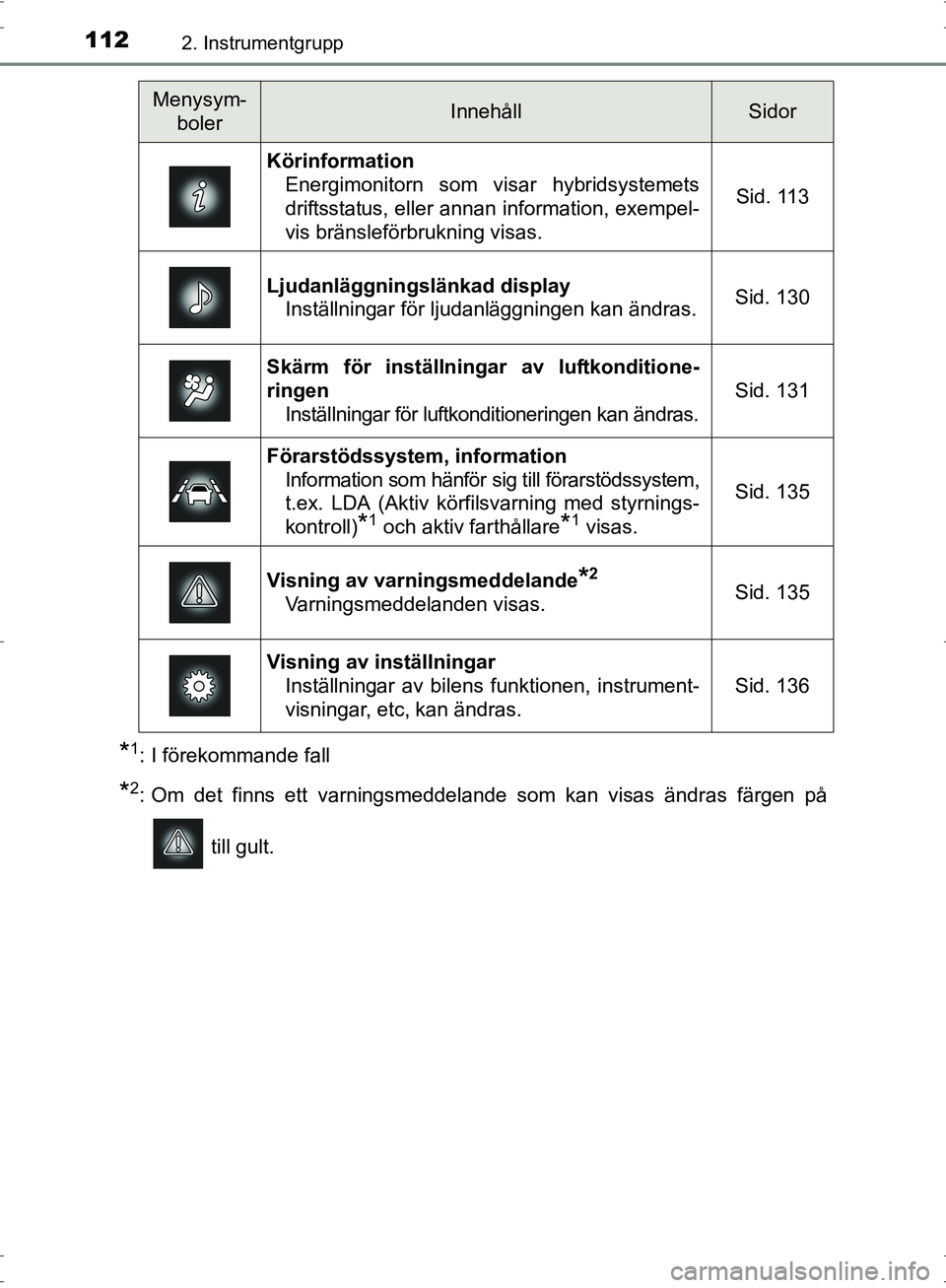

*1: I förekommande fall
*2: Om det finns ett varningsmeddelande som kan visas ändras färgen på till gult.
Menysym-bolerInnehållSidor
Körinformation Energimonitorn som visar hybridsystemets
driftsstatus, eller annan information, exempel-
vis bränsleförbrukning visas. Sid. 113
Ljudanläggningslänkad display
Inställningar för ljudanläggningen kan ändras.Sid. 130
Skärm för inställninga r av luftkonditione-
ringen Inställningar för luftkonditioneringen kan ändras.
Sid. 131
Förarstödssystem, informationInformation som hänför sig till förarstödssystem,
t.ex. LDA (Aktiv körfilsvarning med styrnings-
kontroll)
*1 och aktiv farthållare*1 visas.
Sid. 135
Visning av varningsmeddelande*2
Varningsmeddelanden visas.Sid. 135
Visning av inställningarInställningar av bilens funktionen, instrument-
visningar, etc, kan ändras.
Sid. 136
OM47B56SE.book Page 112 Wedne sday, September 21, 2016 5:34 PM

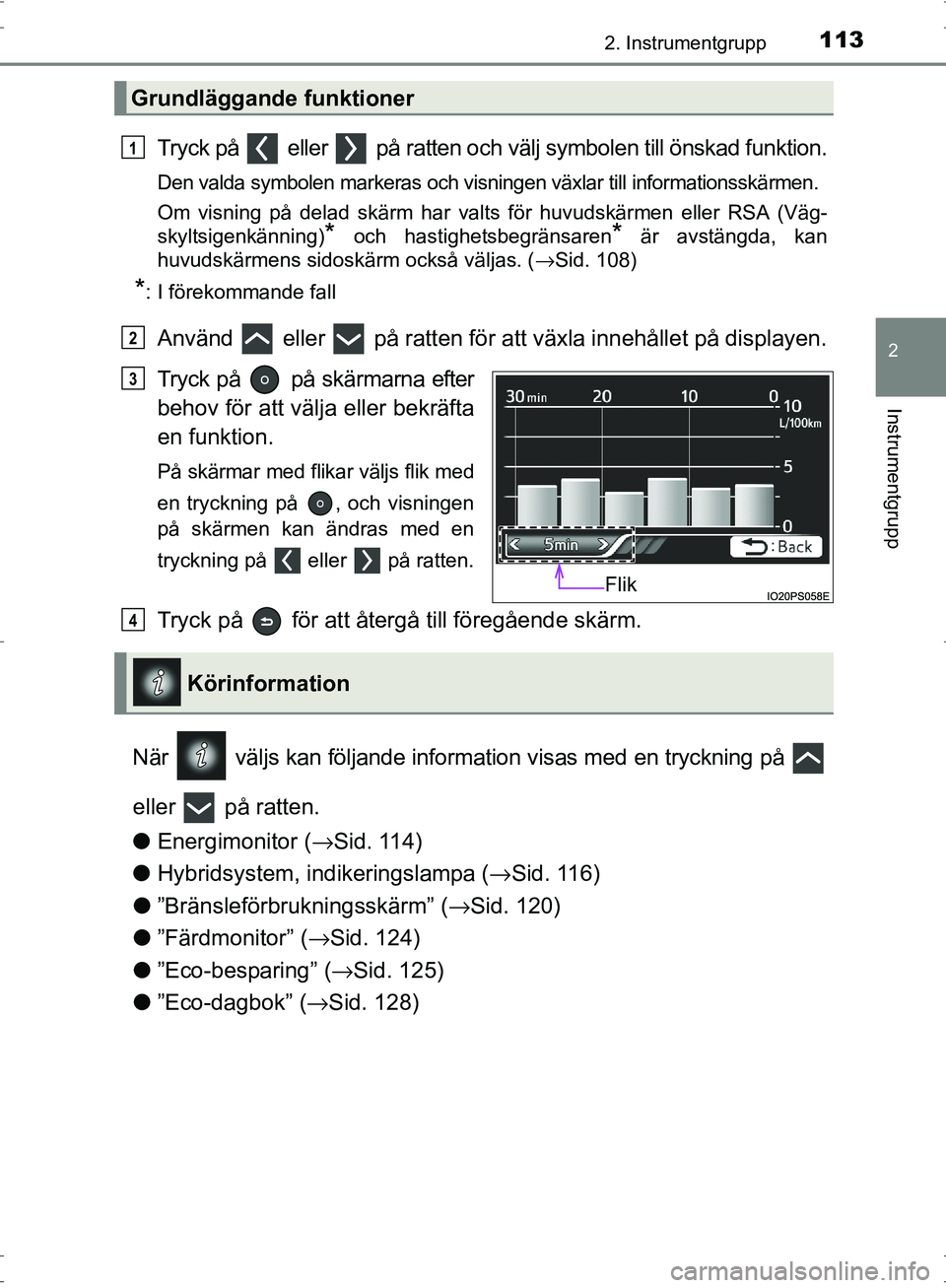

1132. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
Tryck på eller på ratten och välj symbolen till önskad funktion.
Den valda symbolen markeras och visningen växlar till informationsskärmen.
Om visning på delad skärm har valts för huvudskärmen eller RSA (Väg-
skyltsigenkänning)
* och hastighetsbegränsaren* är avstängda, kan
huvudskärmens sidoskärm också väljas. ( →Sid. 108)
*: I förekommande fall
Använd eller på ratten för att växla innehållet på displayen.
Tryck på på skärmarna efter
behov för att välja eller bekräfta
en funktion.
På skärmar med flikar väljs flik med
en tryckning på , och visningen
på skärmen kan ändras med en
tryckning på eller på ratten.
Tryck på för att återgå till föregående skärm.
När väljs kan följande information visas med en tryckning på
eller på ratten.
● Energimonitor ( →Sid. 114)
● Hybridsystem, indikeringslampa ( →Sid. 116)
● ”Bränsleförbrukningsskärm” ( →Sid. 120)
● ”Färdmonitor” ( →Sid. 124)
● ”Eco-besparing” ( →Sid. 125)
● ”Eco-dagbok” ( →Sid. 128)
Grundläggande funktioner
1
2
Flik
3
Körinformation
4
OM47B56SE.book Page 113 Wedne sday, September 21, 2016 5:34 PM

1142. Instrumentgrupp
OM47B56SE

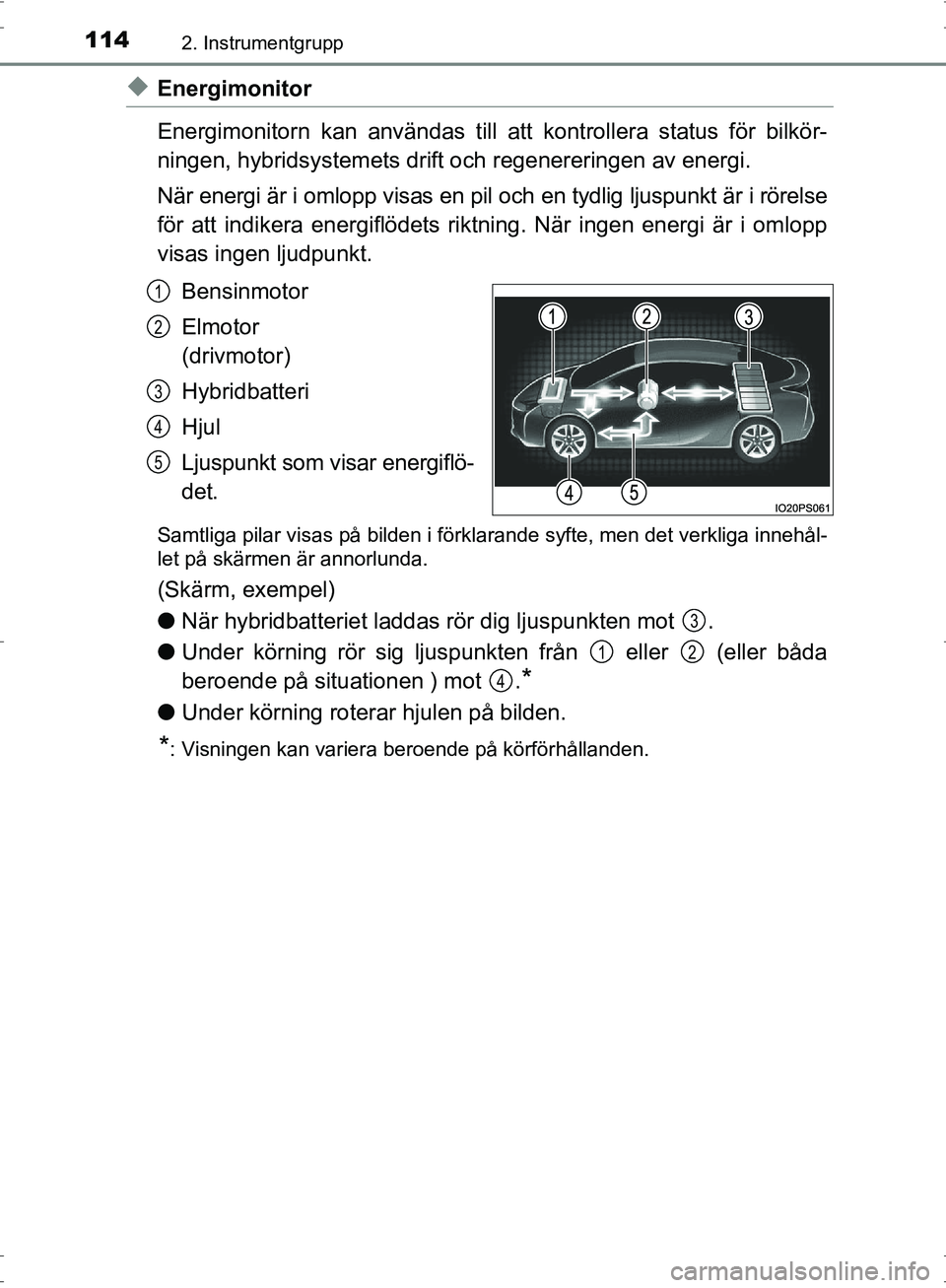

◆Energimonitor
Energimonitorn kan användas till att kontrollera status för bilkör-
ningen, hybridsystemets drift och regenereringen av energi.
När energi är i omlopp visas en pil och en tydlig ljuspunkt är i rörelse
för att indikera energiflödets riktning. När ingen energi är i omlopp
visas ingen ljudpunkt.
Bensinmotor
Elmotor
(drivmotor)
Hybridbatteri
Hjul
Ljuspunkt som visar energiflö-
det.
Samtliga pilar visas på bilden i förklarande syfte, men det verkliga innehål-
let på skärmen är annorlunda.
(Skärm, exempel)
●När hybridbatteriet laddas rör dig ljuspunkten mot .
● Under körning rör sig ljuspunkten från eller (eller båda
beroende på situationen ) mot .
*
●Under körning roterar hjulen på bilden.
*: Visningen kan variera beroende på körförhållanden.
1
2
3
4
5
3
12
4
OM47B56SE.book Page 114 Wedne sday, September 21, 2016 5:34 PM

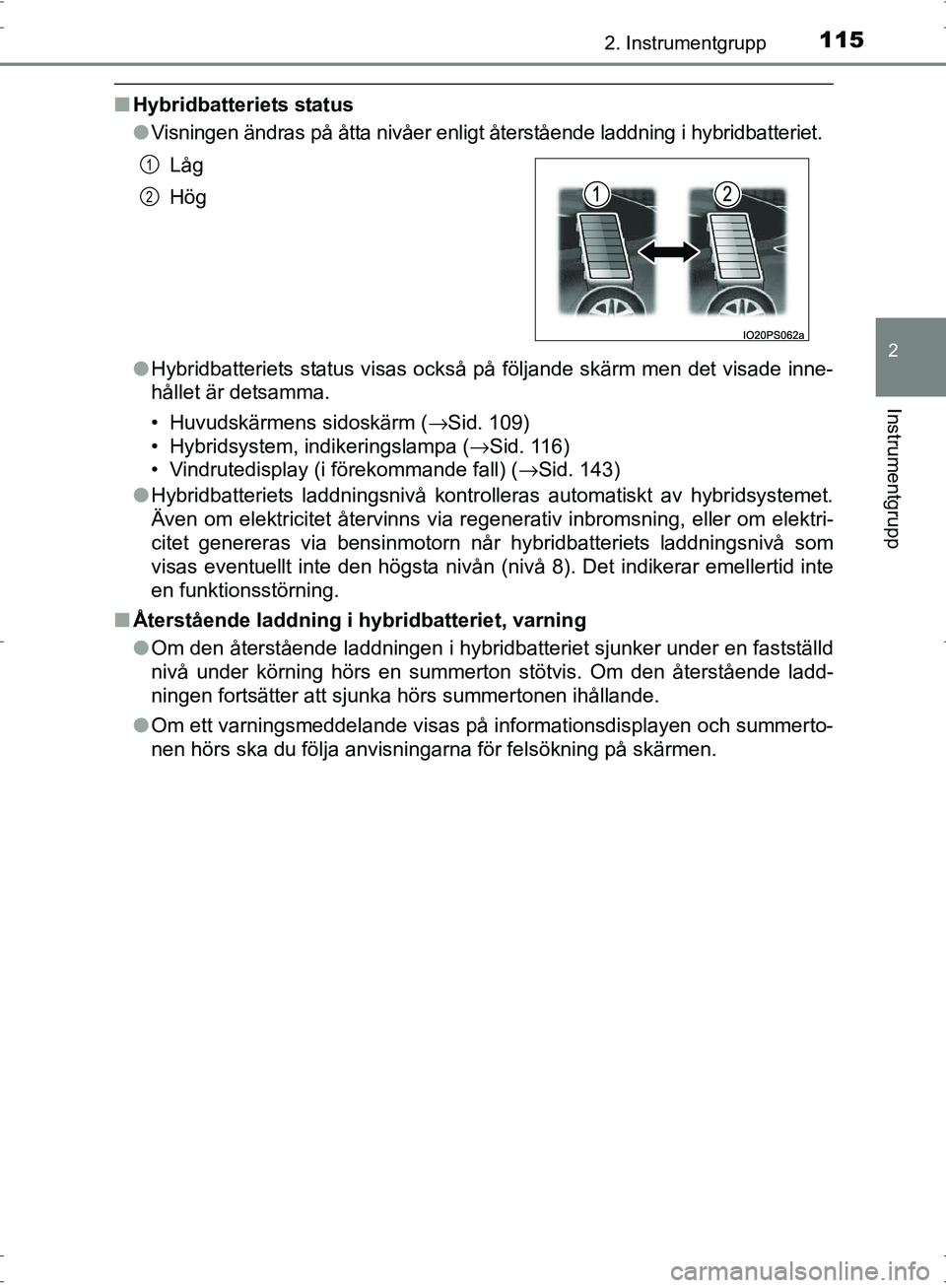

1152. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE
■Hybridbatteriets status
●Visningen ändras på åtta nivåer enligt återstående laddning i hybridbatteriet.
● Hybridbatteriets status visas också på följande skärm men det visade inne-
hållet är detsamma.
• Huvudskärmens sidoskärm ( →Sid. 109)
• Hybridsystem, indikeringslampa ( →Sid. 116)
• Vindrutedisplay (i förekommande fall) ( →Sid. 143)
● Hybridbatteriets laddningsnivå kontrolleras automatiskt av hybridsystemet.
Även om elektricitet återvinns via r egenerativ inbromsning, eller om elektri-
citet genereras via bensinmotorn når hybridbatteriets laddningsnivå som
visas eventuellt inte den högsta nivån (nivå 8). Det indikerar emellertid inte
en funktionsstörning.
■ Återstående laddning i hybridbatteriet, varning
●Om den återstående laddningen i hybridbatteriet sjunker under en fastställd
nivå under körning hörs en summerton stötvis. Om den återstående ladd-
ningen fortsätter att sjunka hörs summertonen ihållande.
● Om ett varningsmeddelande visas på informationsdisplayen och summerto-
nen hörs ska du följa anvisningarna för felsökning på skärmen.Låg
Hög
1
2
OM47B56SE.book Page 115 Wedne
sday, September 21, 2016 5:34 PM

1162. Instrumentgrupp
OM47B56SE

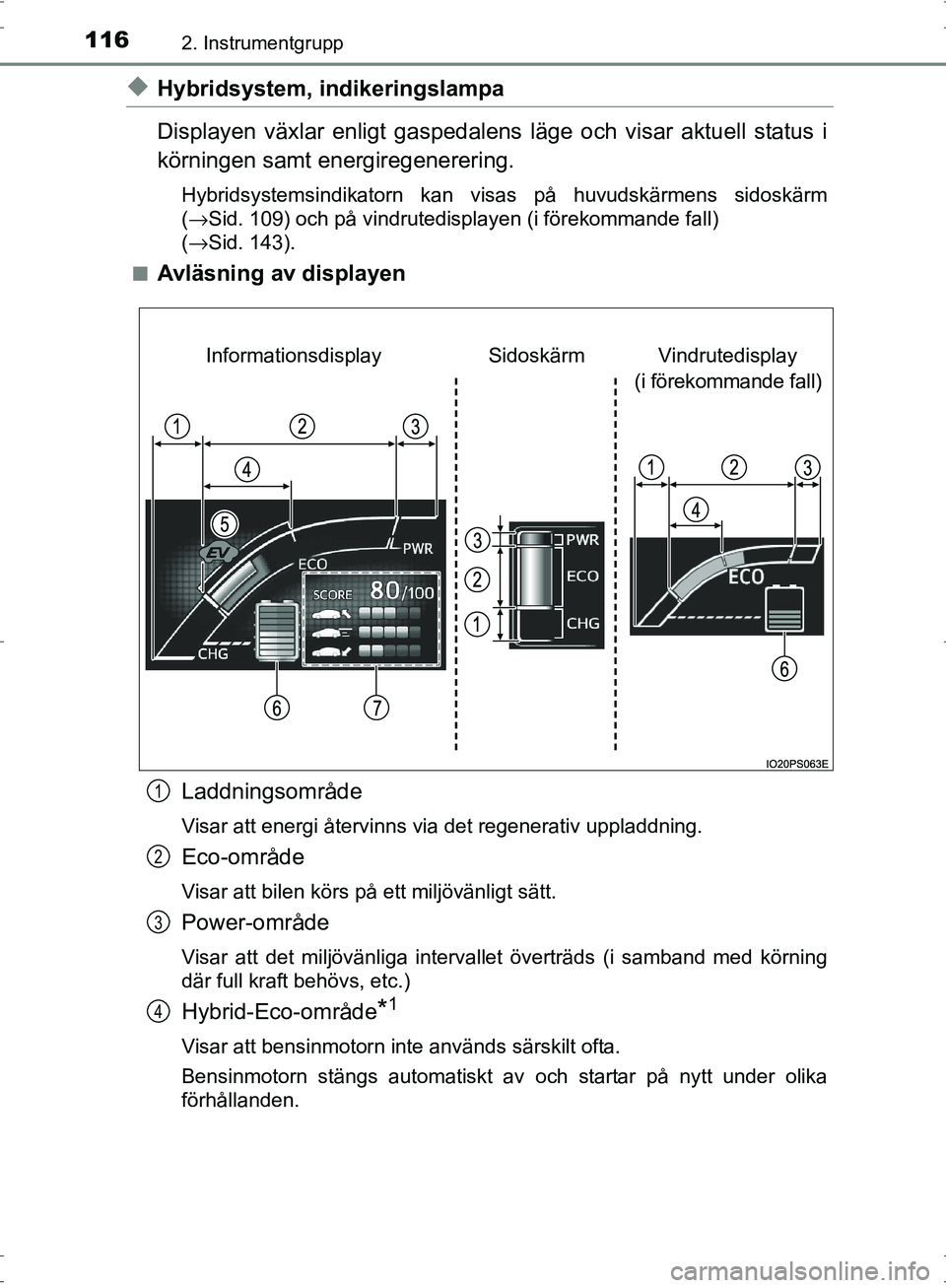

◆Hybridsystem, indikeringslampa
Displayen växlar enligt gaspedalens läge och visar aktuell status i
körningen samt energiregenerering.
Hybridsystemsindikatorn kan visas på huvudskärmens sidoskärm
(→Sid. 109) och på vindrutedisplayen (i förekommande fall)
( →Sid. 143).
■
Avläsning av displayen
Laddningsområde
Visar att energi återvinns via det regenerativ uppladdning.
Eco-område
Visar att bilen körs på ett miljövänligt sätt.
Power-område
Visar att det miljövänliga intervallet överträds (i samband med körning
där full kraft behövs, etc.)
Hybrid-Eco-område*1
Visar att bensinmotorn inte används särskilt ofta.
Bensinmotorn stängs automatiskt av och startar på nytt under olika
förhållanden.
Vindrutedisplay
(i förekommande fall)
Sidoskärm
Informationsdisplay
1
2
3
4
OM47B56SE.book Page 116 Wedne sday, September 21, 2016 5:34 PM

1172. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE

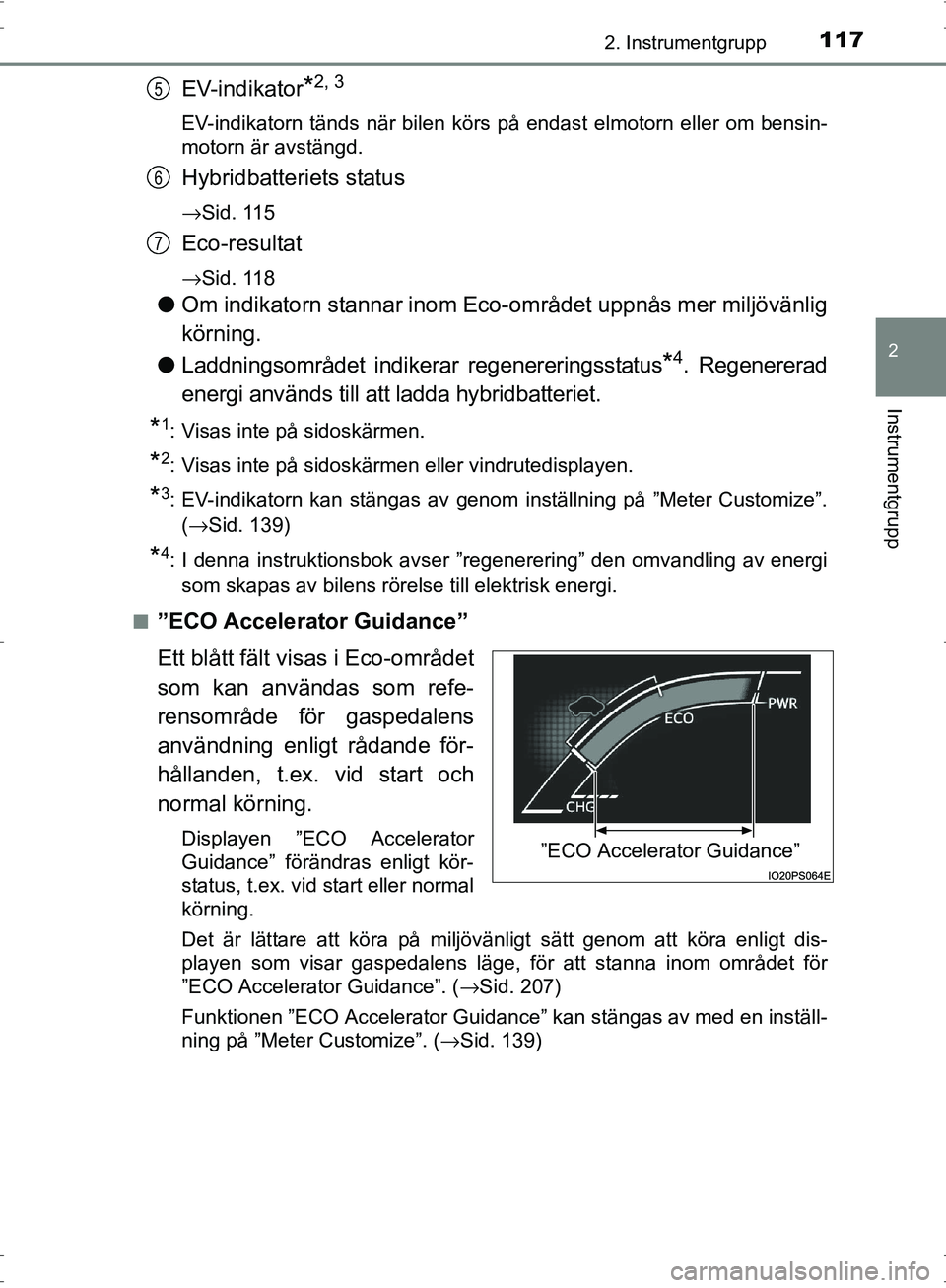

EV-indikator*2, 3
EV-indikatorn tänds när bilen körs på endast elmotorn eller om bensin-
motorn är avstängd.
Hybridbatteriets status
→Sid. 115
Eco-resultat
→Sid. 118
●Om indikatorn stannar inom Eco-området uppnås mer miljövänlig
körning.
● Laddningsområdet indikerar regenereringsstatus
*4. Regenererad
energi används till att ladda hybridbatteriet.
*1: Visas inte på sidoskärmen.
*2: Visas inte på sidoskärmen eller vindrutedisplayen.
*3: EV-indikatorn kan stängas av genom in ställning på ”Meter Customize”.
( →Sid. 139)
*4: I denna instruktionsbok avser ”regenerering” den omvandling av energi
som skapas av bilens rörelse till elektrisk energi.
■
”ECO Accelerator Guidance”
Ett blått fält visas i Eco-området
som kan användas som refe-
rensområde för gaspedalens
användning enligt rådande för-
hållanden, t.ex. vid start och
normal körning.
Displayen ”ECO Accelerator
Guidance” förändras enligt kör-
status, t.ex. vid start eller normal
körning.
Det är lättare att köra på miljövänligt sätt genom att köra enligt dis-
playen som visar gaspedalens läge, för att stanna inom området för
”ECO Accelerator Guidance”. ( →Sid. 207)
Funktionen ”ECO Accelerator Guidance” kan stängas av med en inställ-
ning på ”Meter Customize”. ( →Sid. 139)
5
6
7
”ECO Accelerator Guidance”
OM47B56SE.book Page 117 Wedne sday, September 21, 2016 5:34 PM

1182. Instrumentgrupp
OM47B56SE■

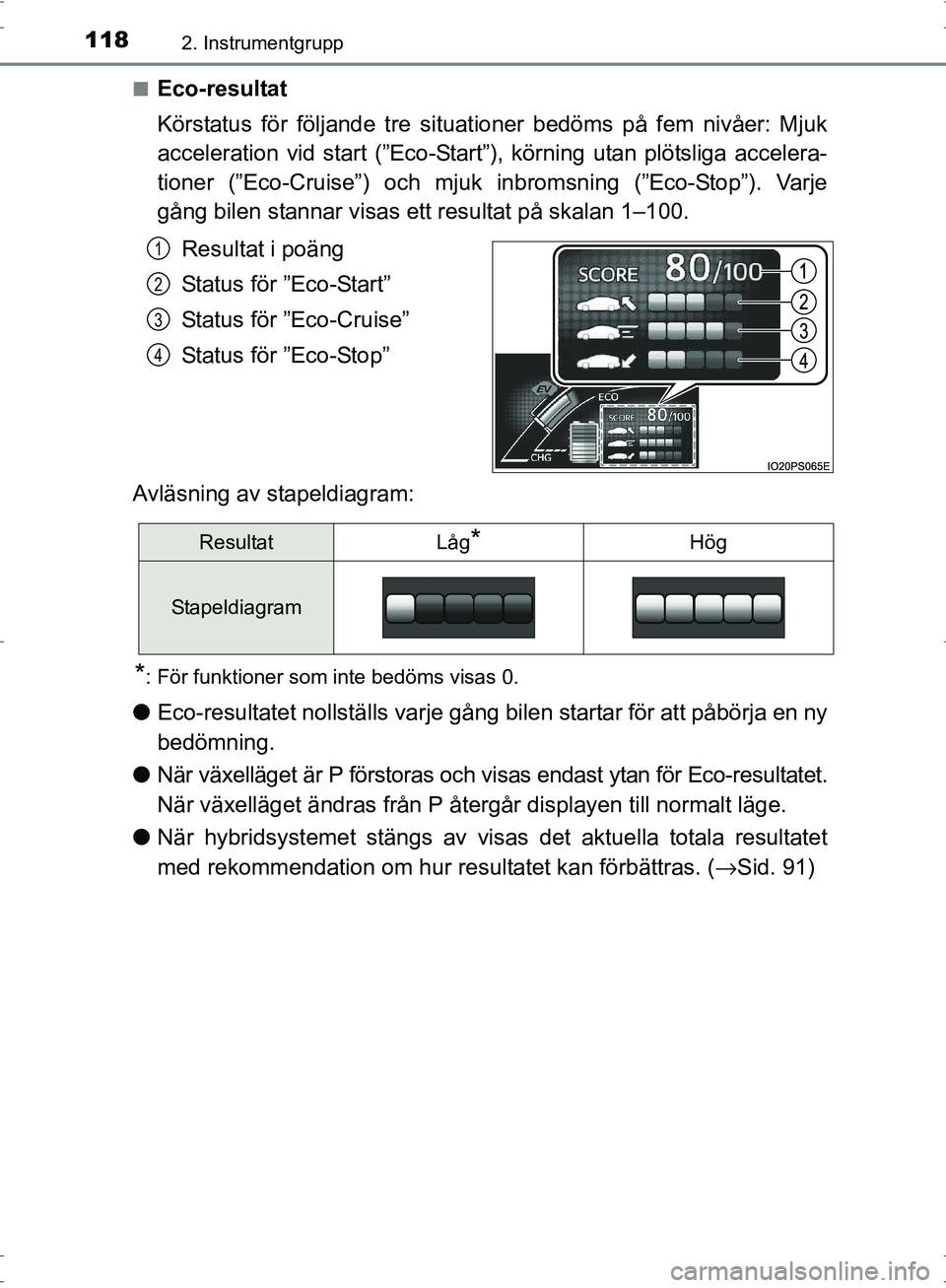

Eco-resultat
Körstatus för följande tre situationer bedöms på fem nivåer: Mjuk
acceleration vid start (”Eco-Start”), körning utan plötsliga accelera-
tioner (”Eco-Cruise”) och mjuk in
bromsning (”Eco-Stop”). Varje
gång bilen stannar visas ett resultat på skalan 1–100.
Resultat i poäng
Status för ”Eco-Start”
Status för ”Eco-Cruise”
Status för ”Eco-Stop”
Avläsning av stapeldiagram:
*: För funktioner som inte bedöms visas 0.
● Eco-resultatet nollställs varje gång bilen startar för att påbörja en ny
bedömning.
● När växelläget är P förstoras och visas endast ytan för Eco-resultatet.
När växelläget ändras från P återgår displayen till normalt läge.
● När hybridsystemet stängs av visa s det aktuella totala resultatet
med rekommendation om hur resultatet kan förbättras. ( →Sid. 91)
1
2
3
4
ResultatLåg*Hög
Stapeldiagram
OM47B56SE.book Page 118 Wedne sday, September 21, 2016 5:34 PM

1192. Instrumentgrupp
2
Instrumentgrupp
OM47B56SE

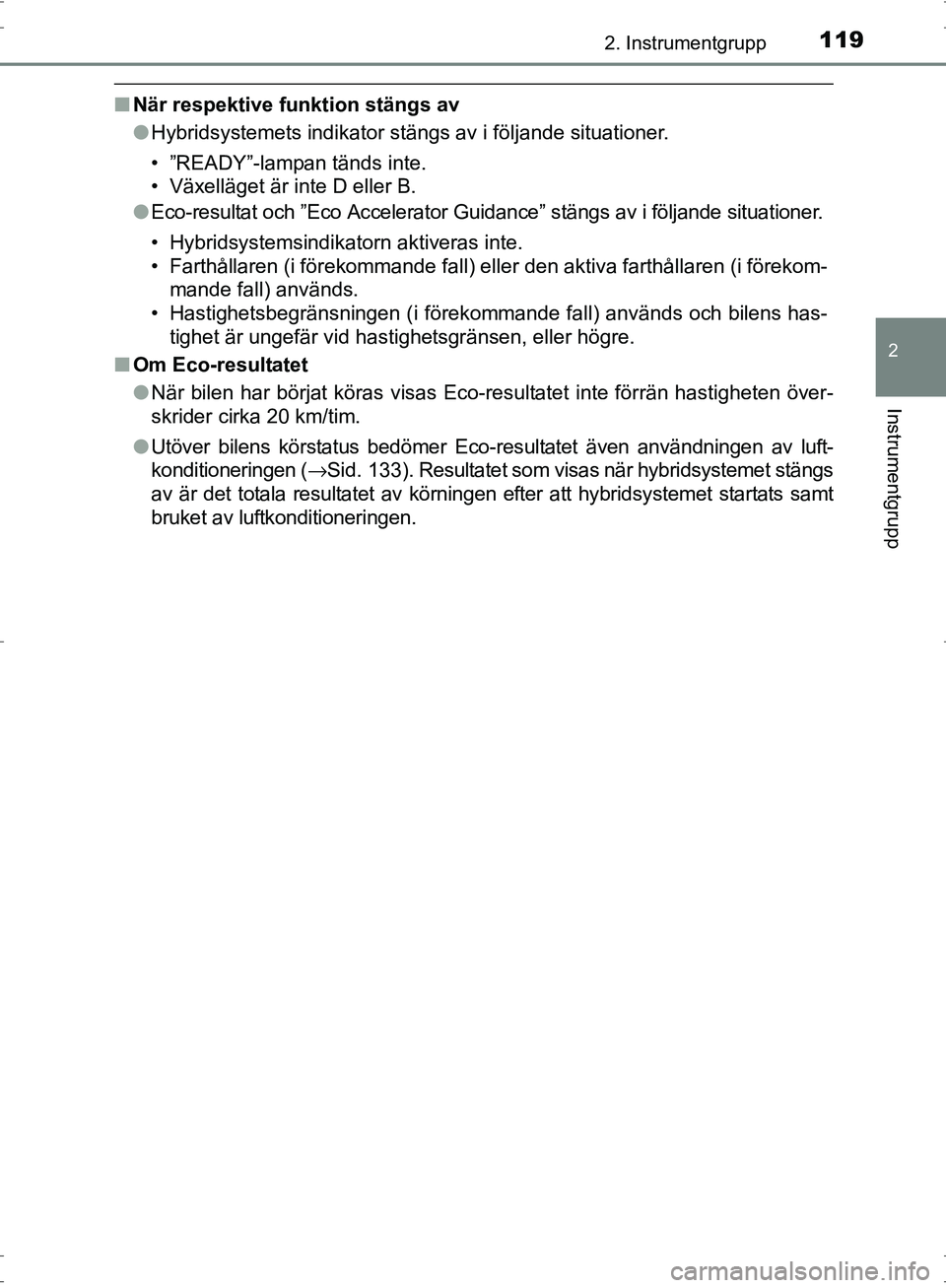

■När respektive funktion stängs av
●Hybridsystemets indikator stängs av i följande situationer.
• ”READY”-lampan tänds inte.
• Växelläget är inte D eller B.
● Eco-resultat och ”Eco Accelerator Guidance” stängs av i följande situationer.
• Hybridsystemsindikatorn aktiveras inte.
• Farthållaren (i förekommande fall) eller den aktiva farthållaren (i förekom-
mande fall) används.
• Hastighetsbegränsningen (i förekommande fall) används och bilens has- tighet är ungefär vid hastighetsgränsen, eller högre.
■ Om Eco-resultatet
●När bilen har börjat köras visas Eco-resultatet inte förrän hastigheten över-
skrider cirka 20 km/tim.
● Utöver bilens körstatus bedömer Eco-resultatet även användningen av luft-
konditioneringen ( →Sid. 133). Resultatet som visas när hybridsystemet stängs
av är det totala resultatet av körningen efter att hybridsystemet startats samt
bruket av luftkonditioneringen.
OM47B56SE.book Page 119 Wedne sday, September 21, 2016 5:34 PM

1202. Instrumentgrupp
OM47B56SE

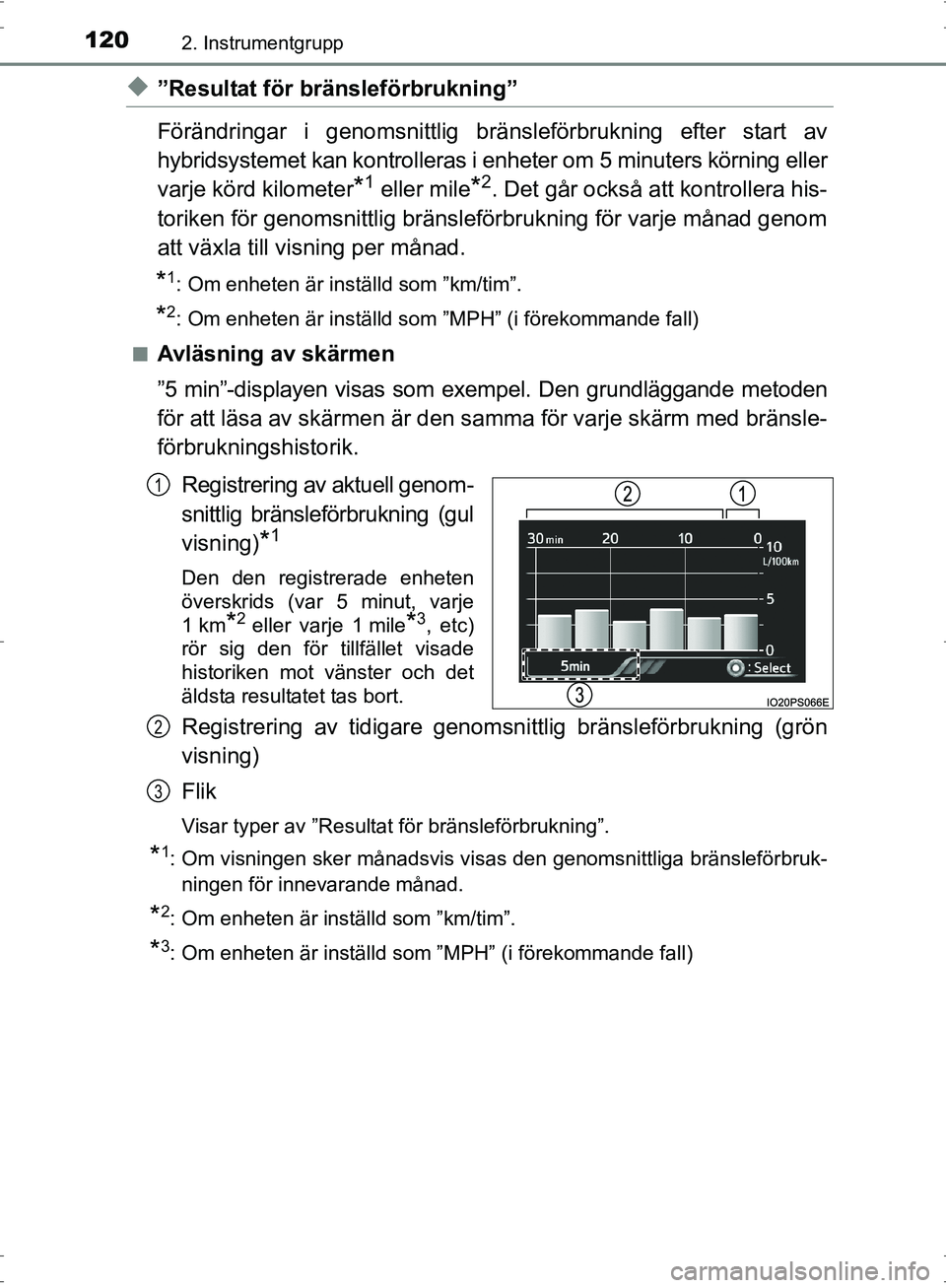

◆”Resultat för bränsleförbrukning”
Förändringar i genomsnittlig bränsleförbrukning efter start av
hybridsystemet kan kontrolleras i enheter om 5 minuters körning eller
varje körd kilometer
*1 eller mile*2. Det går också att kontrollera his-
toriken för genomsnittlig bränsleförbrukning för varje månad genom
att växla till visning per månad.
*1: Om enheten är inställd som ”km/tim”.
*2: Om enheten är inställd som ”MPH” (i förekommande fall)
■
Avläsning av skärmen
”5 min”-displayen visas som exempel. Den grundläggande metoden
för att läsa av skärmen är den samma för varje skärm med bränsle-
förbrukningshistorik. Registrering av aktuell genom-
snittlig bränsleförbrukning (gul
visning)
*1
Den den registrerade enheten
överskrids (var 5 minut, varje
1km
*2 eller varje 1 mile*3, etc)
rör sig den för tillfället visade
historiken mot vänster och det
äldsta resultatet tas bort.
Registrering av tidigare genomsn ittlig bränsleförbrukning (grön
visning)
Flik
Visar typer av ”Resultat för bränsleförbrukning”.
*1: Om visningen sker månadsvis visas den genomsnittliga bränsleförbruk- ningen för innevarande månad.
*2: Om enheten är inställd som ”km/tim”.
*3: Om enheten är inställd som ”MPH” (i förekommande fall)
1
2
3
OM47B56SE.book Page 120 Wedne sday, September 21, 2016 5:34 PM
