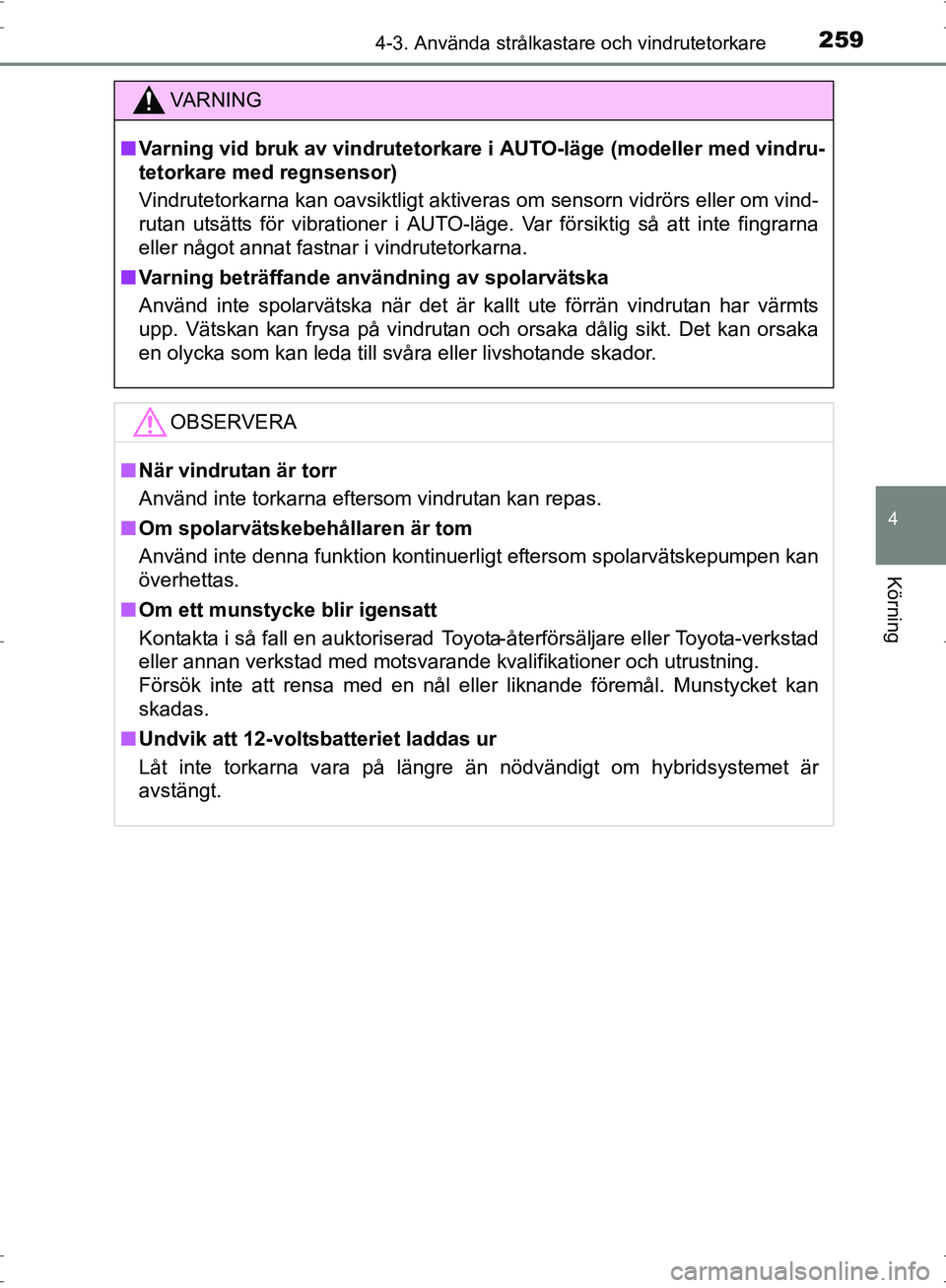

2594-3. Använda strålkastare och vindrutetorkare
4
Körning
OM47B56SE
VA R N I N G
■Varning vid bruk av vindrutetorkare i AUTO-läge (modeller med vindru-
tetorkare med regnsensor)
Vindrutetorkarna kan oavsiktligt aktiveras om sensorn vidrörs eller om vind-
rutan utsätts för vibrationer i AUTO-läge. Var försiktig så att inte fingrarna
eller något annat fastnar i vindrutetorkarna.
■ Varning beträffande användning av spolarvätska
Använd inte spolarvätska när det är kallt ute förrän vindrutan har värmts
upp. Vätskan kan frysa på vindrutan och orsaka dålig sikt. Det kan orsaka
en olycka som kan leda till svåra eller livshotande skador.
OBSERVERA
■När vindrutan är torr
Använd inte torkarna eftersom vindrutan kan repas.
■ Om spolarvätskebehållaren är tom
Använd inte denna funktion kontinuerligt eftersom spolarvätskepumpen kan
överhettas.
■ Om ett munstycke blir igensatt
Kontakta i så fall en auktoriserad Toyota-återförsäljare eller Toyota-verkstad
eller annan verkstad med motsvarande kvalifikationer och utrustning.
Försök inte att rensa med en nål eller liknande föremål. Munstycket kan
skadas.
■ Undvik att 12-voltsbatteriet laddas ur
Låt inte torkarna vara på längre än nödvändigt om hybridsystemet är
avstängt.
OM47B56SE.book Page 259 Wedne sday, September 21, 2016 5:34 PM

2694-5. Använda förarstödssystemen
4
Körning
OM47B56SE

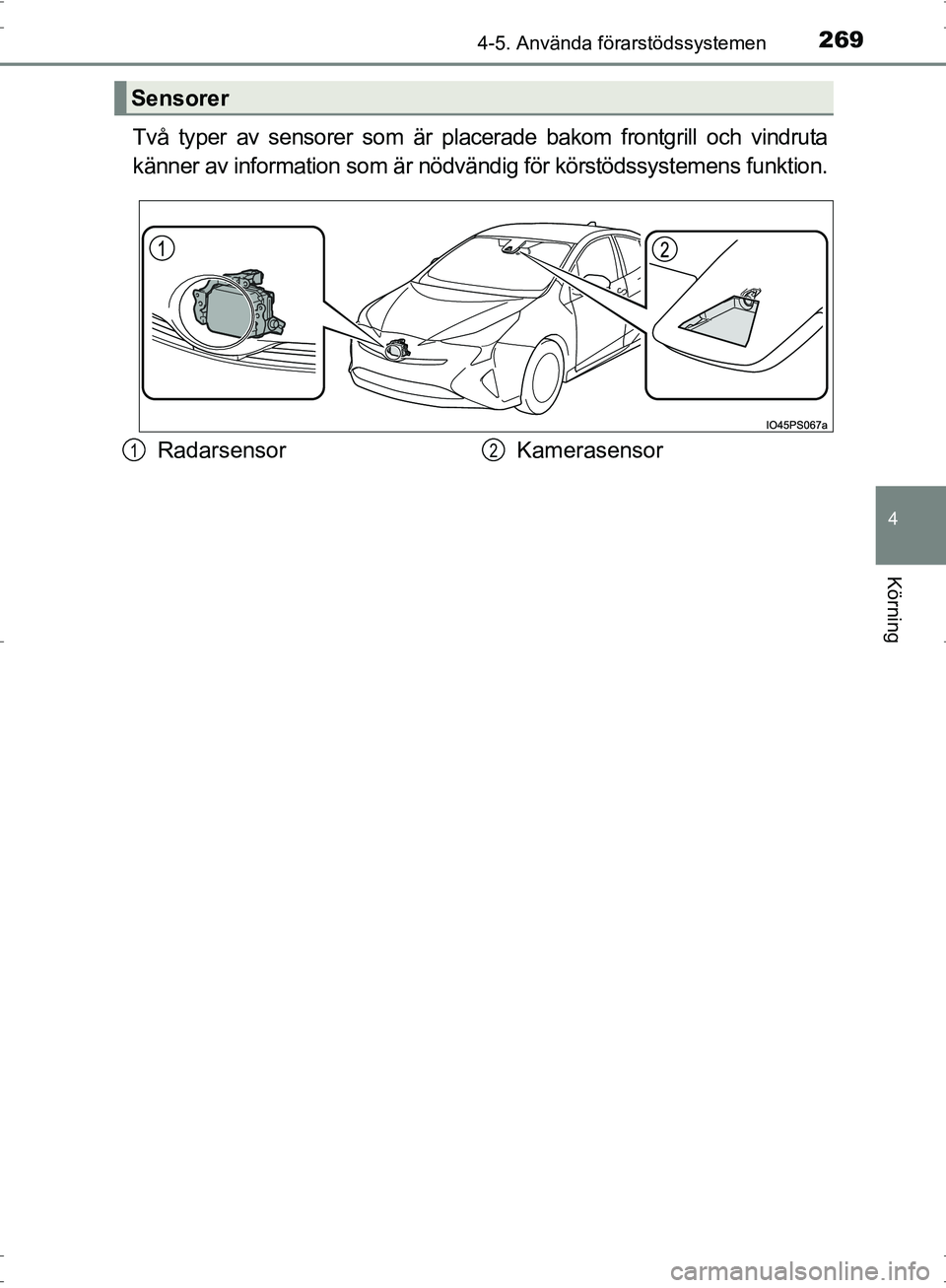

Två typer av sensorer som är placerade bakom frontgrill och vindruta
känner av information som är nödvändig för körstödssystemens funktion.
Sensorer
RadarsensorKamerasensor12
OM47B56SE.book Page 269 Wednesday, September 21, 2016 5:34 PM

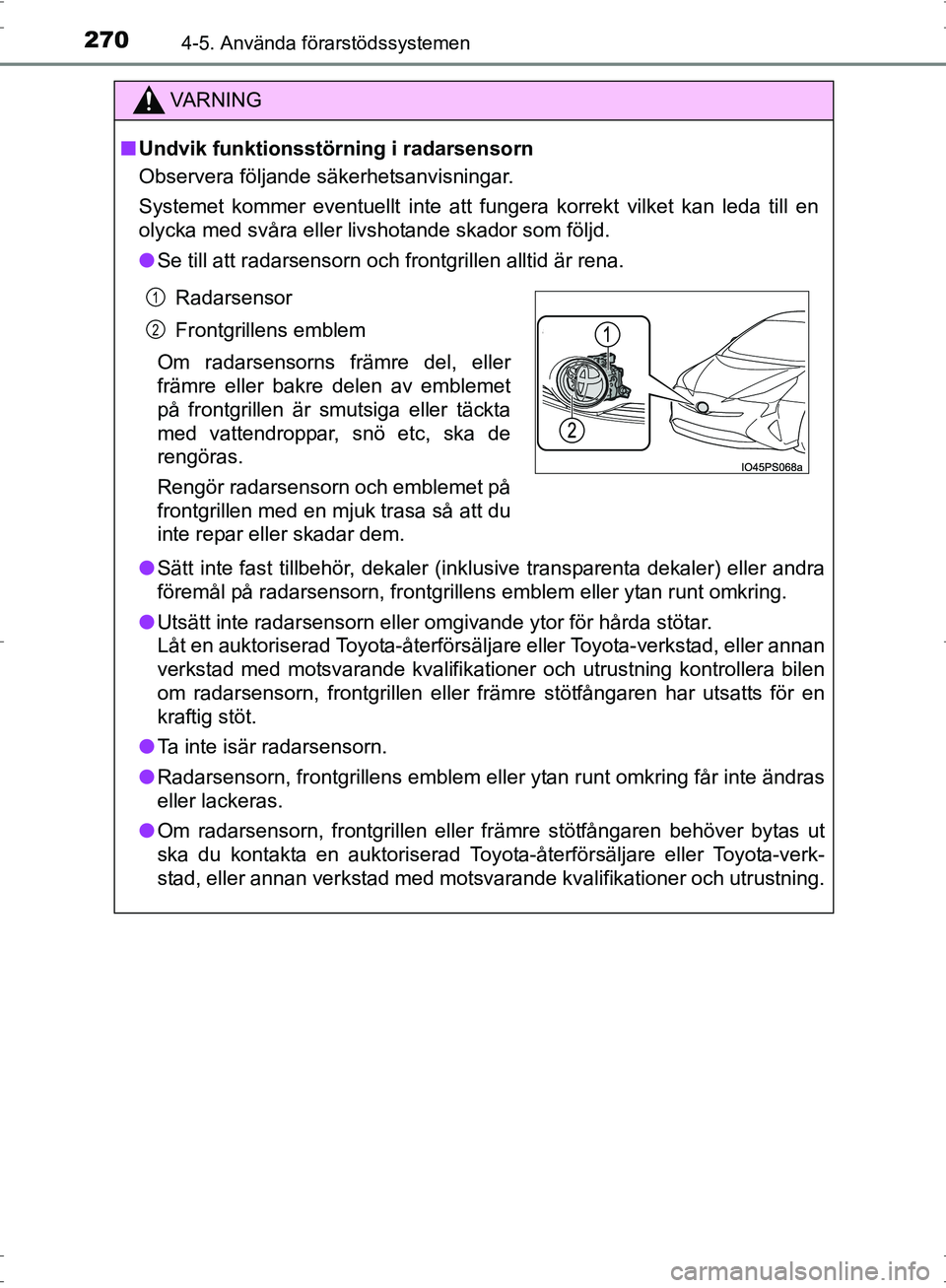

2704-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
■Undvik funktionsstörning i radarsensorn
Observera följande säkerhetsanvisningar.
Systemet kommer eventuellt inte att fungera korrekt vilket kan leda till en
olycka med svåra eller livshotande skador som följd.
● Se till att radarsensorn och frontgrillen alltid är rena.
● Sätt inte fast tillbehör, dekaler (inklusive transparenta dekaler) eller andra
föremål på radarsensorn, frontgrill ens emblem eller ytan runt omkring.
● Utsätt inte radarsensorn eller omgivande ytor för hårda stötar.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan
verkstad med motsvarande kvalifikationer och utrustning kontrollera bilen
om radarsensorn, frontgrillen eller främre stötfångaren har utsatts för en
kraftig stöt.
● Ta inte isär radarsensorn.
● Radarsensorn, frontgrillens emblem eller ytan runt omkring får inte ändras
eller lackeras.
● Om radarsensorn, frontgrillen eller främre stötfångaren behöver bytas ut
ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrustning.
Radarsensor
Frontgrillens emblem
Om radarsensorns främre del, eller
främre eller bakre delen av emblemet
på frontgrillen är smutsiga eller täckta
med vattendroppar, snö etc, ska de
rengöras.
Rengör radarsensorn och emblemet på
frontgrillen med en mjuk trasa så att du
inte repar eller skadar dem.1
2
OM47B56SE.book Page 270 Wedne sday, September 21, 2016 5:34 PM

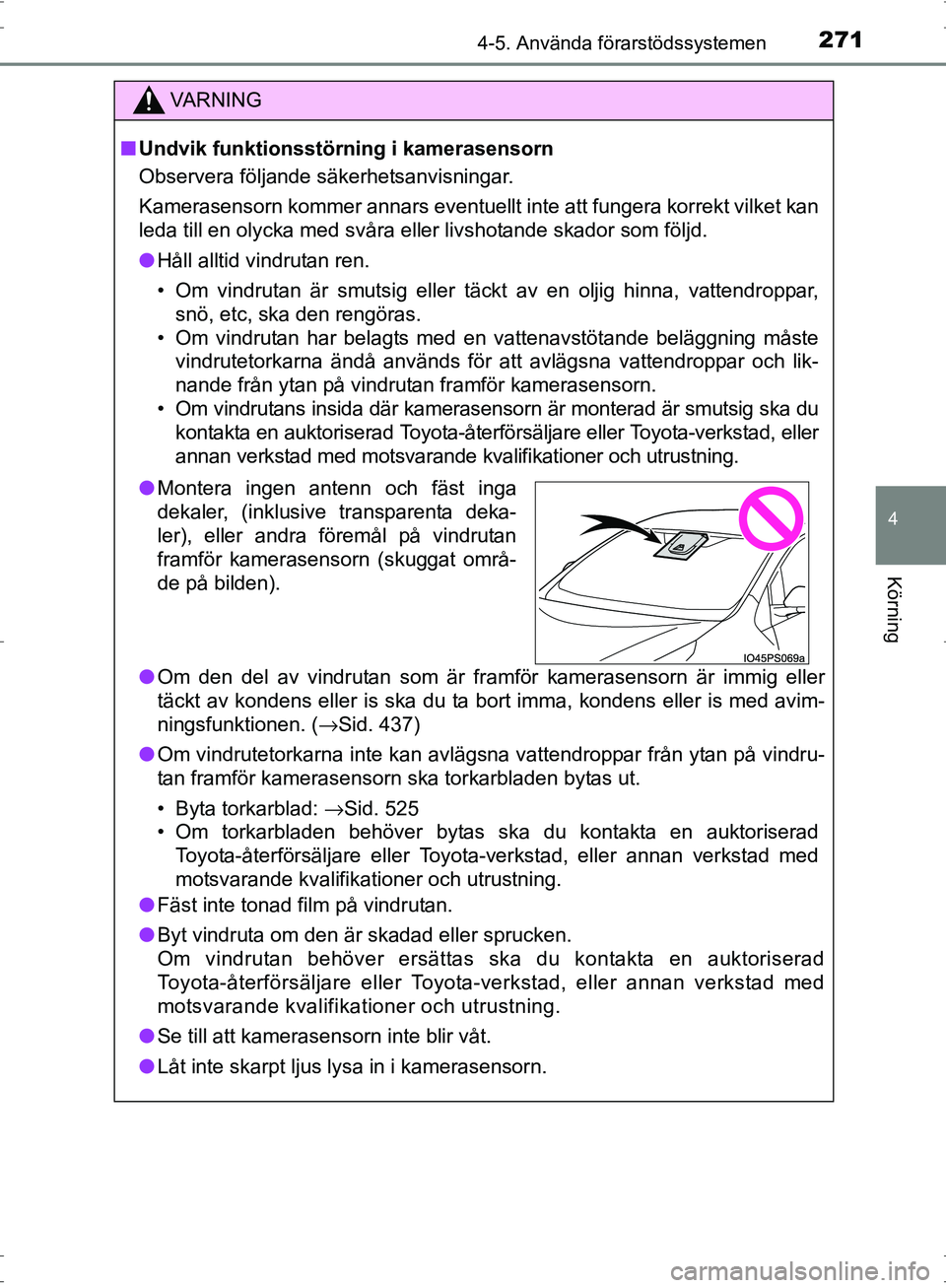

2714-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Undvik funktionsstörning i kamerasensorn
Observera följande säkerhetsanvisningar.
Kamerasensorn kommer annars eventuellt inte att fungera korrekt vilket kan
leda till en olycka med svåra eller livshotande skador som följd.
● Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar,
snö, etc, ska den rengöras.
• Om vindrutan har belagts med en vattenavstötande beläggning måste vindrutetorkarna ändå används för att avlägsna vattendroppar och lik-
nande från ytan på vindrutan framför kamerasensorn.
• Om vindrutans insida där kamerasensorn är monterad är smutsig ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer och utrustning.
● Om den del av vindrutan som är framför kamerasensorn är immig eller
täckt av kondens eller is ska du ta bort imma, kondens eller is med avim-
ningsfunktionen. ( →Sid. 437)
● Om vindrutetorkarna inte kan avlägsna vattendroppar från ytan på vindru-
tan framför kamerasensorn ska torkarbladen bytas ut.
• Byta torkarblad: →Sid. 525
• Om torkarbladen behöver bytas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
● Fäst inte tonad film på vindrutan.
● Byt vindruta om den är skadad eller sprucken.
Om vindrutan behöver ersättas ska du kontakta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med
motsvarande kvalifikationer och utrustning.
● Se till att kamerasensorn inte blir våt.
● Låt inte skarpt ljus lysa in i kamerasensorn.
●Montera ingen antenn och fäst inga
dekaler, (inklusive transparenta deka-
ler), eller andra föremål på vindrutan
framför kamerasensorn (skuggat områ-
de på bilden).
OM47B56SE.book Page 271 Wedne sday, September 21, 2016 5:34 PM

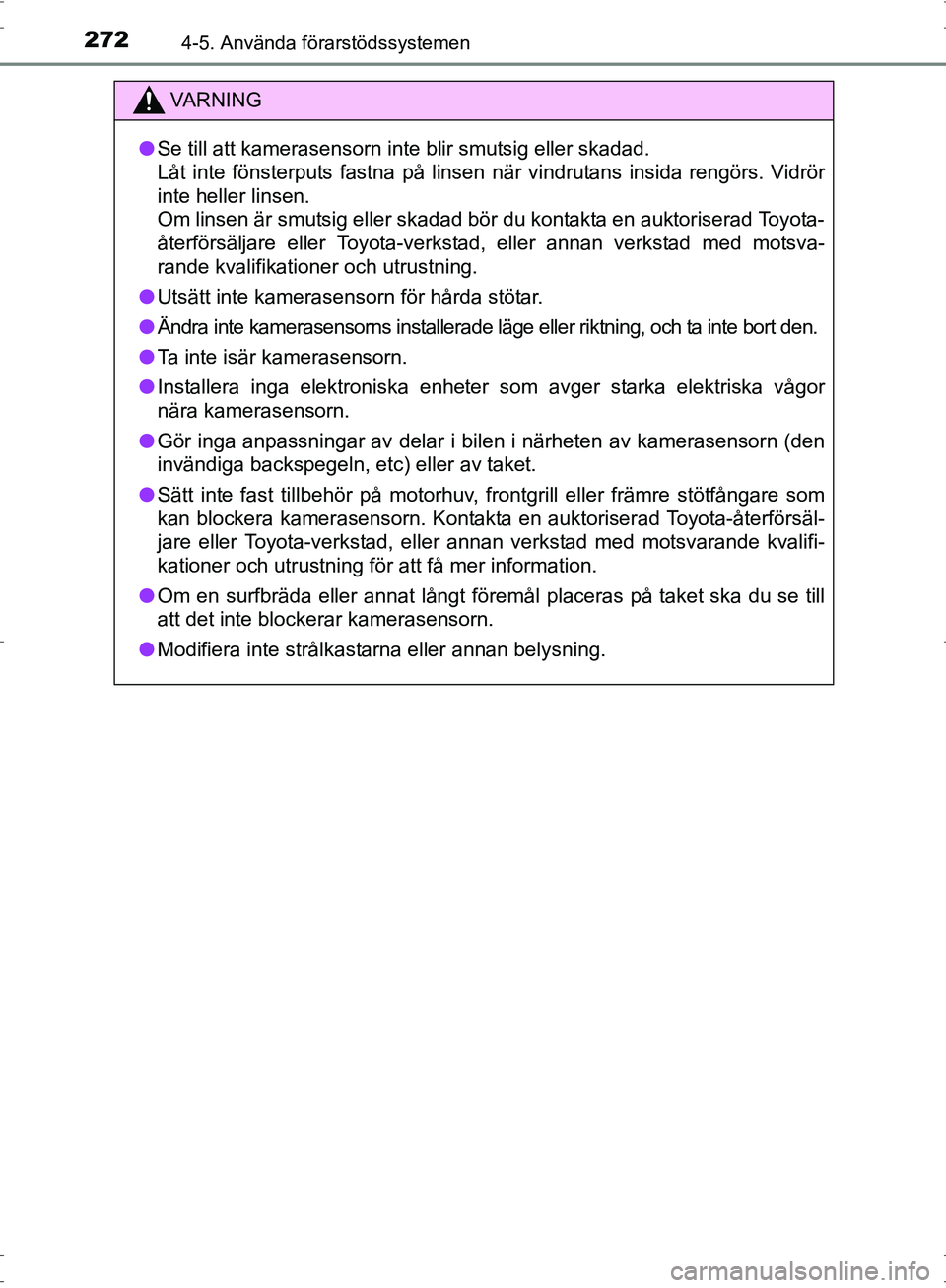

2724-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
●Se till att kamerasensorn inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på linsen när vindrutans insida rengörs. Vidrör
inte heller linsen.
Om linsen är smutsig eller skadad bör du kontakta en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning.
● Utsätt inte kamerasensorn för hårda stötar.
● Ändra inte kamerasensorns installerade läge eller riktning, och ta inte bort den.
● Ta inte isär kamerasensorn.
● Installera inga elektroniska enheter som avger starka elektriska vågor
nära kamerasensorn.
● Gör inga anpassningar av delar i bilen i närheten av kamerasensorn (den
invändiga backspegeln, etc) eller av taket.
● Sätt inte fast tillbehör på motorhuv, frontgrill eller främre stötfångare som
kan blockera kamerasensorn. Kontakta en auktoriserad Toyota-återförsäl-
jare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifi-
kationer och utrustning för att få mer information.
● Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att det inte blockerar kamerasensorn.
● Modifiera inte strålkastarna eller annan belysning.
OM47B56SE.book Page 272 Wedne sday, September 21, 2016 5:34 PM

273
4
4-5. Använda förarstödssystemen
Körning
OM47B56SE

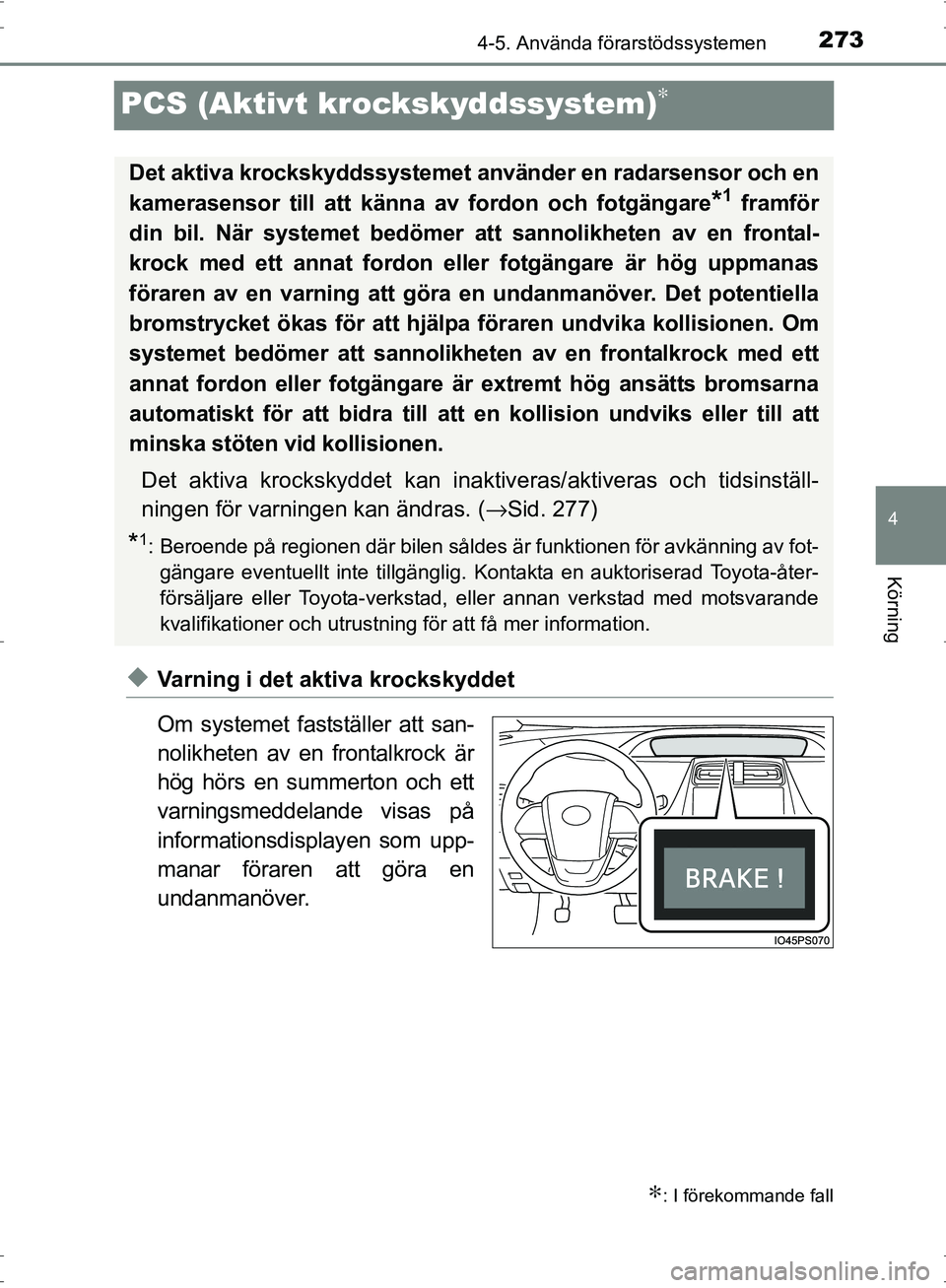

PCS (Aktivt krockskyddssystem)∗
◆Varning i det aktiva krockskyddet
Om systemet fastställer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på
informationsdisplayen som upp-
manar föraren att göra en
undanmanöver.
∗: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och en
kamerasensor till att känna av fordon och fotgängare
*1 framför
din bil. När systemet bedömer a tt sannolikheten av en frontal-
krock med ett annat fordon e ller fotgängare är hög uppmanas
föraren av en varning att göra en undanmanöver. Det potentiella
bromstrycket ökas för att hjälpa föraren undvika kollisionen. Om
systemet bedömer att sannolikhe ten av en frontalkrock med ett
annat fordon eller fotgängare är extremt hög ansätts bromsarna
automatiskt för att bidra till att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan inaktiveras/aktiveras och tidsinställ-
ningen för varningen kan ändras. ( →Sid. 277)
*1: Beroende på regionen där bilen såldes är funktionen för avkänning av fot-
gängare eventuellt inte tillgänglig. Kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning för att få mer information.
OM47B56SE.book Page 273 Wedne sday, September 21, 2016 5:34 PM

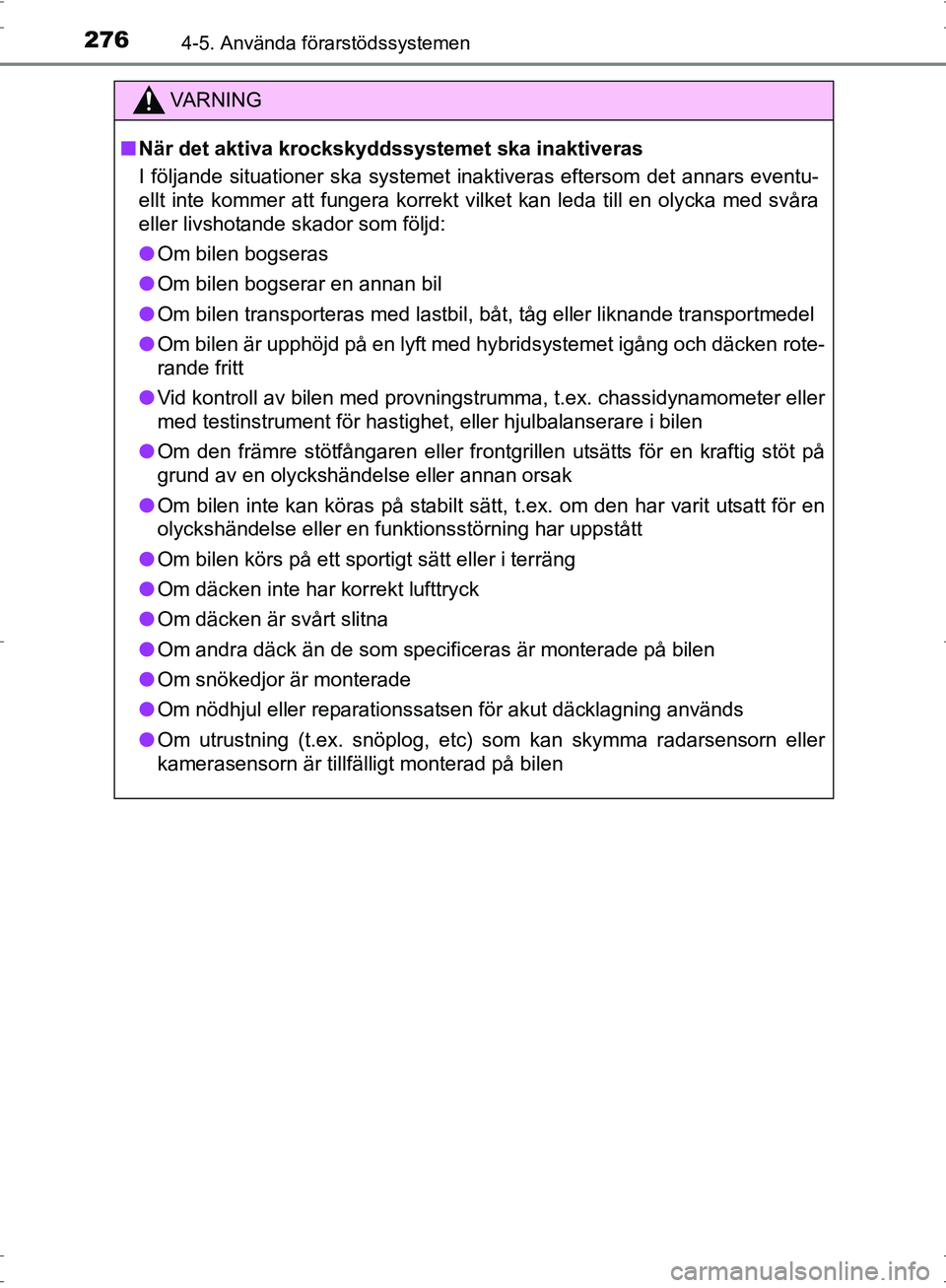

2764-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
■När det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
● Om bilen bogseras
● Om bilen bogserar en annan bil
● Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
● Om bilen är upphöjd på en lyft med hybridsystemet igång och däcken rote-
rande fritt
● Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
● Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
● Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
● Om bilen körs på ett sportigt sätt eller i terräng
● Om däcken inte har korrekt lufttryck
● Om däcken är svårt slitna
● Om andra däck än de som specificeras är monterade på bilen
● Om snökedjor är monterade
● Om nödhjul eller reparationssatsen för akut däcklagning används
● Om utrustning (t.ex. snöplog, etc) som kan skymma radarsensorn eller
kamerasensorn är tillfälligt monterad på bilen
OM47B56SE.book Page 276 Wedne sday, September 21, 2016 5:34 PM

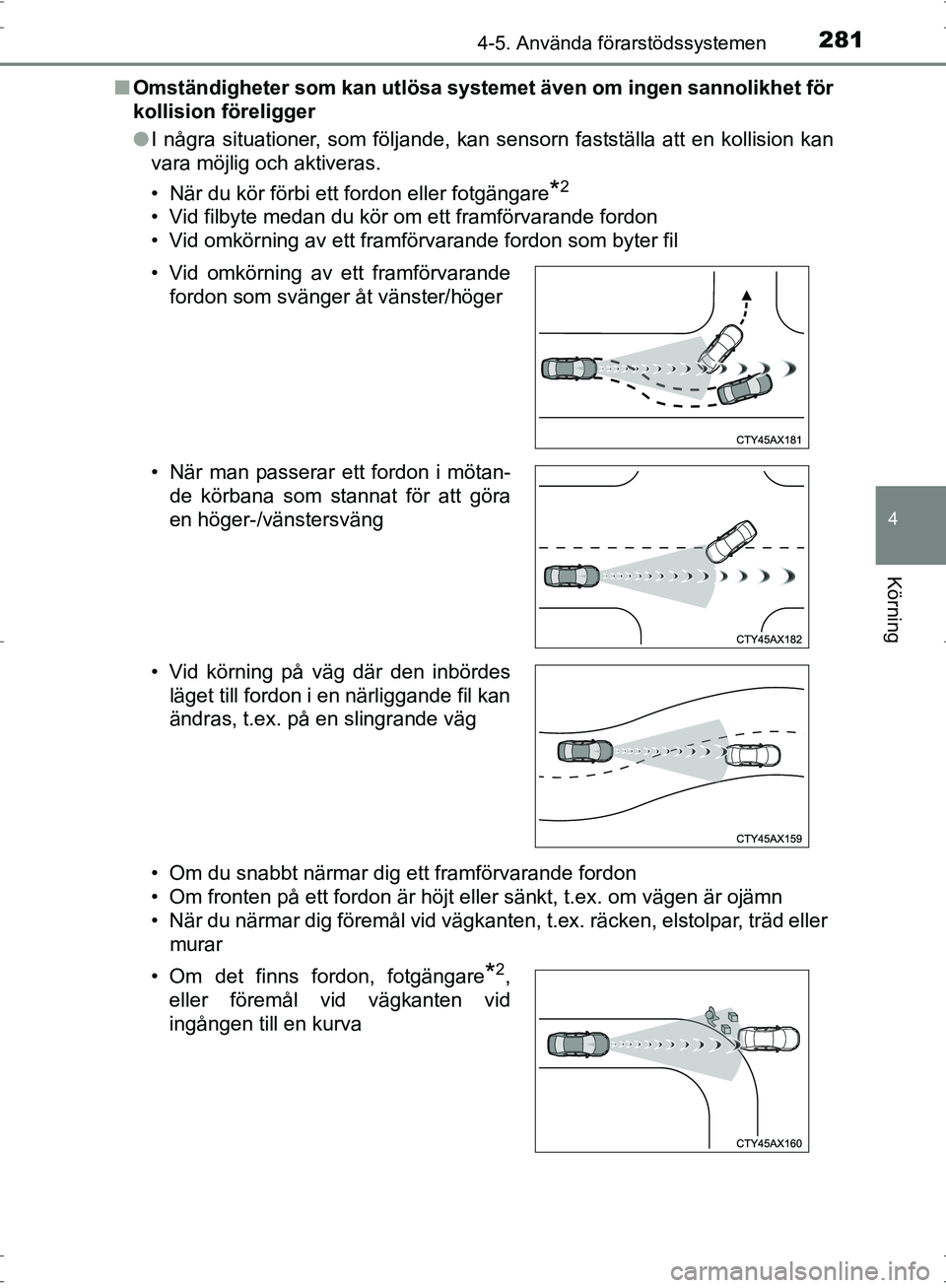

2814-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Omständigheter som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
●I några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du kör förbi ett fordon eller fotgängare
*2
• Vid filbyte medan du kör om ett framförvarande fordon
• Vid omkörning av ett framförvarande fordon som byter fil
• Om du snabbt närmar dig ett framförvarande fordon
• Om fronten på ett fordon är höjt eller sänkt, t.ex. om vägen är ojämn
• När du närmar dig föremål vid vägkanten, t.ex. räcken, elstolpar, träd eller
murar
• Vid omkörning av ett framförvarande
fordon som svänger åt vänster/höger
• När man passerar ett fordon i mötan- de körbana som stannat för att göra
en höger-/vänstersväng
• Vid körning på väg där den inbördes läget till fordon i en närliggande fil kan
ändras, t.ex. på en slingrande väg
• Om det finns fordon, fotgängare
*2,
eller föremål vid vägkanten vid
ingången till en kurva
OM47B56SE.book Page 281 Wedne sday, September 21, 2016 5:34 PM

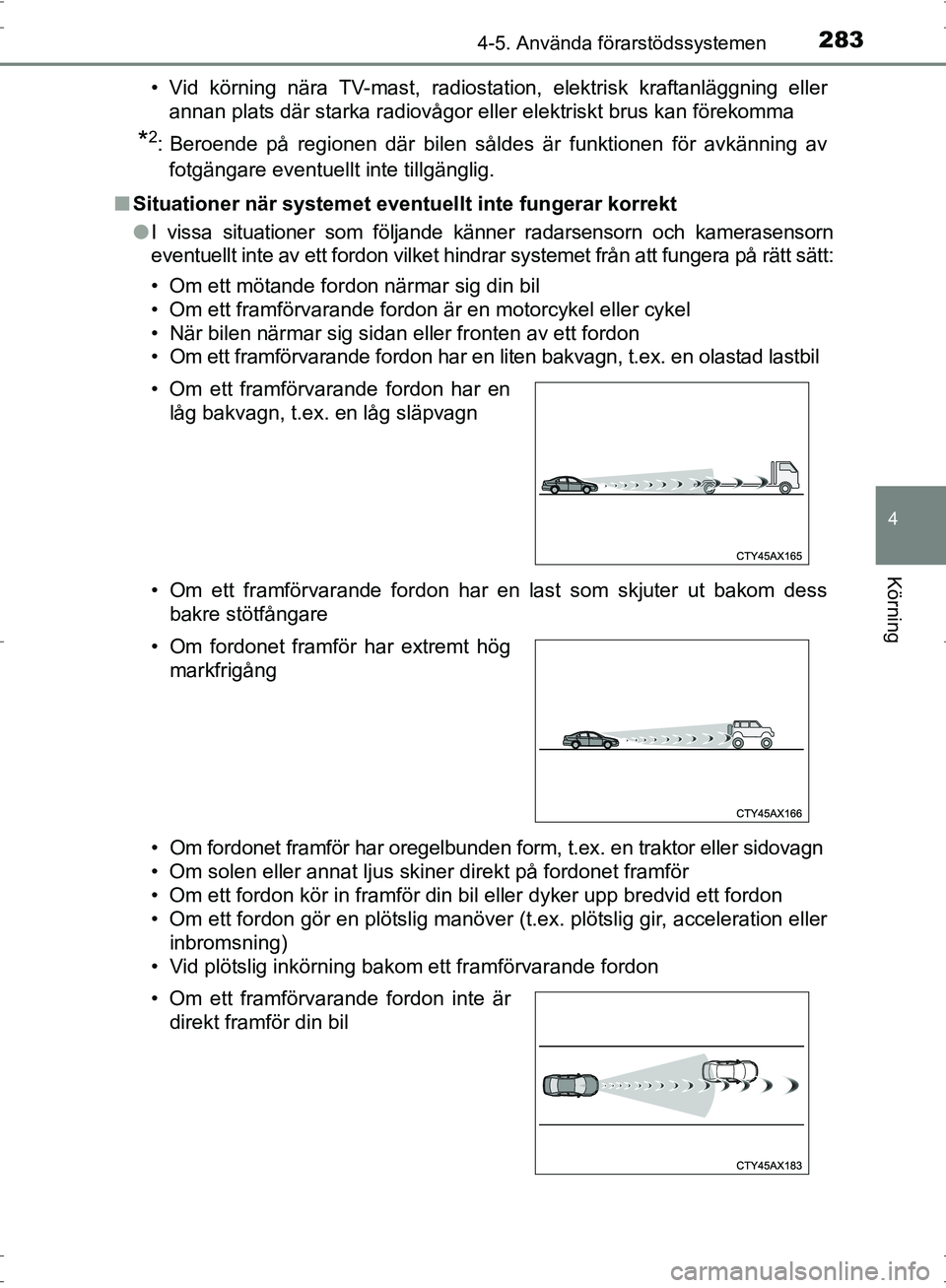

2834-5. Använda förarstödssystemen
4
Körning
OM47B56SE• Vid körning nära TV-mast, radiosta
tion, elektrisk kraftanläggning eller
annan plats där starka radiovågor eller elektriskt brus kan förekomma
*2: Beroende på regionen där bilen såldes är funktionen för avkänning av
fotgängare eventuellt inte tillgänglig.
■ Situationer när systemet eventu ellt inte fungerar korrekt
● I vissa situationer som följande känner radarsensorn och kamerasensorn
eventuellt inte av ett fordon vilket hindrar systemet från att fungera på rätt sätt:
• Om ett mötande fordon närmar sig din bil
• Om ett framförvarande fordon är en motorcykel eller cykel
• När bilen närmar sig sidan eller fronten av ett fordon
• Om ett framförvarande fordon har en liten bakvagn, t.ex. en olastad lastbil
• Om ett framförvarande fordon har en last som skjuter ut bakom dess
bakre stötfångare
• Om fordonet framför har oregelbunden form, t.ex. en traktor eller sidovagn
• Om solen eller annat ljus skiner direkt på fordonet framför
• Om ett fordon kör in framför din bil eller dyker upp bredvid ett fordon
• Om ett fordon gör en plötslig manöver (t.ex. plötslig gir, acceleration eller inbromsning)
• Vid plötslig inkörning bakom ett framförvarande fordon • Om ett framförvarande fordon har en låg bakvagn, t.ex. en låg släpvagn
• Om fordonet framför har extremt hög markfrigång
• Om ett framförvarande fordon inte är direkt framför din bil
OM47B56SE.book Page 283 Wedne sday, September 21, 2016 5:34 PM

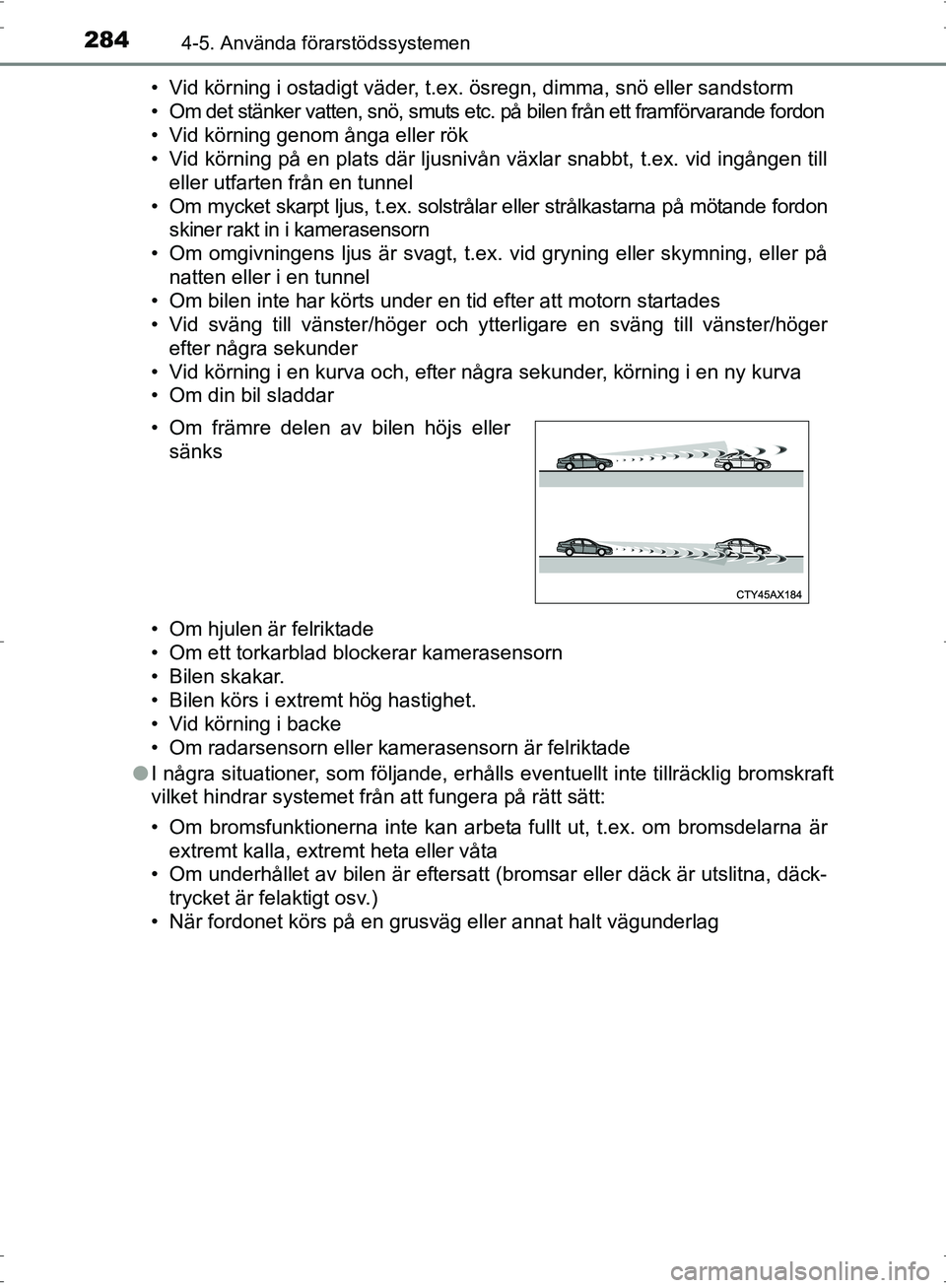

2844-5. Använda förarstödssystemen
OM47B56SE• Vid körning i ostadigt väder, t.ex. ösregn, dimma, snö eller sandstorm
• Om det stänker vatten, snö, smuts etc. på bilen från ett framförvarande fordon
• Vid körning genom ånga eller rök
• Vid körning på en plats där ljusnivån växlar snabbt, t.ex. vid ingången till
eller utfarten från en tunnel
• Om mycket skarpt ljus, t.ex. solstrålar eller strålkastarna på mötande fordon skiner rakt in i kamerasensorn
• Om omgivningens ljus är svagt, t.ex. vid gryning eller skymning, eller på natten eller i en tunnel
• Om bilen inte har körts under en tid efter att motorn startades
• Vid sväng till vänster/höger och ytterligare en sväng till vänster/höger efter några sekunder
• Vid körning i en kurva och, efter några sekunder, körning i en ny kurva
• Om din bil sladdar
• Om hjulen är felriktade
• Om ett torkarblad blockerar kamerasensorn
• Bilen skakar.
• Bilen körs i extremt hög hastighet.
• Vid körning i backe
• Om radarsensorn eller kamerasensorn är felriktade
● I några situationer, som följande, erhålls eventuellt inte tillräcklig bromskraft
vilket hindrar systemet från att fungera på rätt sätt:
• Om bromsfunktionerna inte kan arbeta fullt ut, t.ex. om bromsdelarna är
extremt kalla, extremt heta eller våta
• Om underhållet av bilen är eftersatt (bromsar eller däck är utslitna, däck-
trycket är felaktigt osv.)
• När fordonet körs på en grusväg eller annat halt vägunderlag • Om främre delen av bilen höjs eller sänks
OM47B56SE.book Page 284 Wedne sday, September 21, 2016 5:34 PM
