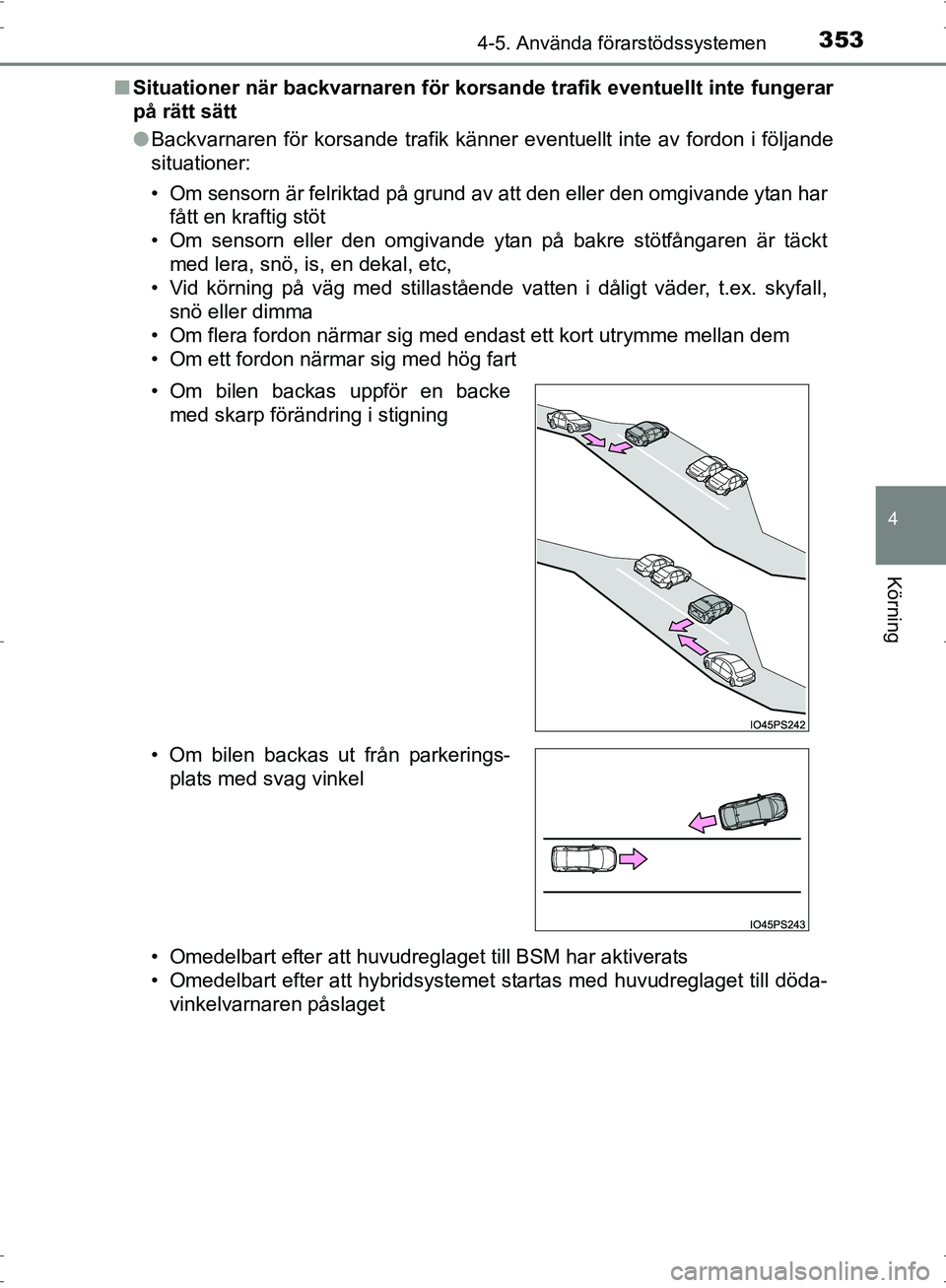

3534-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Situationer när backvarnaren för korsan de trafik eventuellt inte fungerar
på rätt sätt
● Backvarnaren för korsande trafik känner eventuellt inte av fordon i följande
situationer:
• Om sensorn är felriktad på grund av att den eller den omgivande ytan har
fått en kraftig stöt
• Om sensorn eller den omgivande ytan på bakre stötfångaren är täckt med lera, snö, is, en dekal, etc,
• Vid körning på väg med stillastående vatten i dåligt väder, t.ex. skyfall,
snö eller dimma
• Om flera fordon närmar sig med endast ett kort utrymme mellan dem
• Om ett fordon närmar sig med hög fart
• Omedelbart efter att huvudreglaget till BSM har aktiverats
• Omedelbart efter att hybridsystemet startas med huvudreglaget till döda- vinkelvarnaren påslaget
• Om bilen backas uppför en backe
med skarp förändring i stigning
• Om bilen backas ut från parkerings- plats med svag vinkel
OM47B56SE.book Page 353 Wedne sday, September 21, 2016 5:34 PM

3544-5. Använda förarstödssystemen
OM47B56SE●

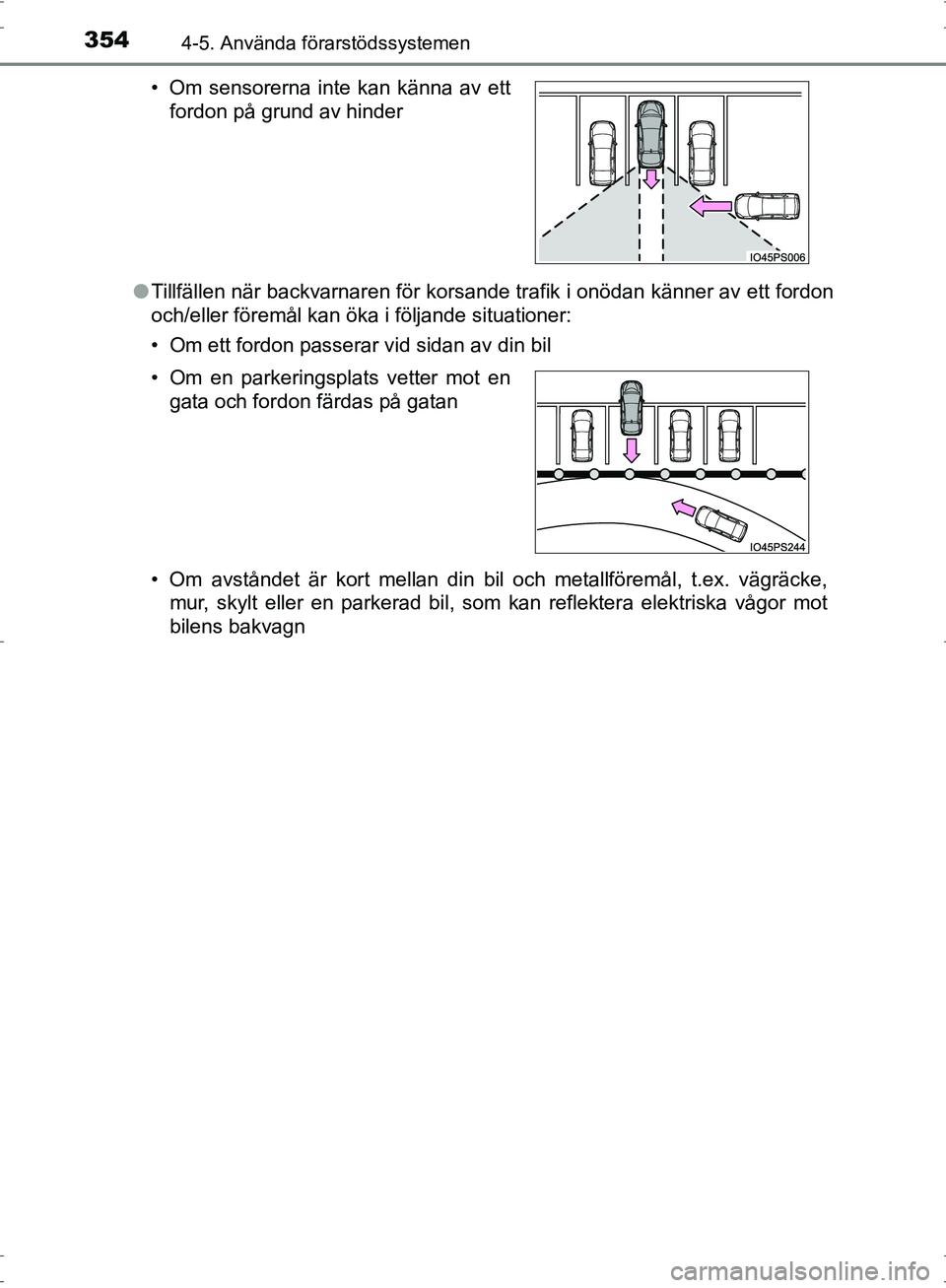

Tillfällen när backvarnaren för korsande trafik i onödan känner av ett fordon
och/eller föremål kan öka i följande situationer:
• Om ett fordon passerar vid sidan av din bil
• Om avståndet är kort mellan din bil och metallföremål, t.ex. vägräcke,
mur, skylt eller en parkerad bil, som kan reflektera elektriska vågor mot
bilens bakvagn
• Om sensorerna inte kan känna av ett
fordon på grund av hinder
• Om en parkeringsplats vetter mot en gata och fordon färdas på gatan
OM47B56SE.book Page 354 Wedne sday, September 21, 2016 5:34 PM

355
4
4-5. Använda förarstödssystemen
Körning
OM47B56SE

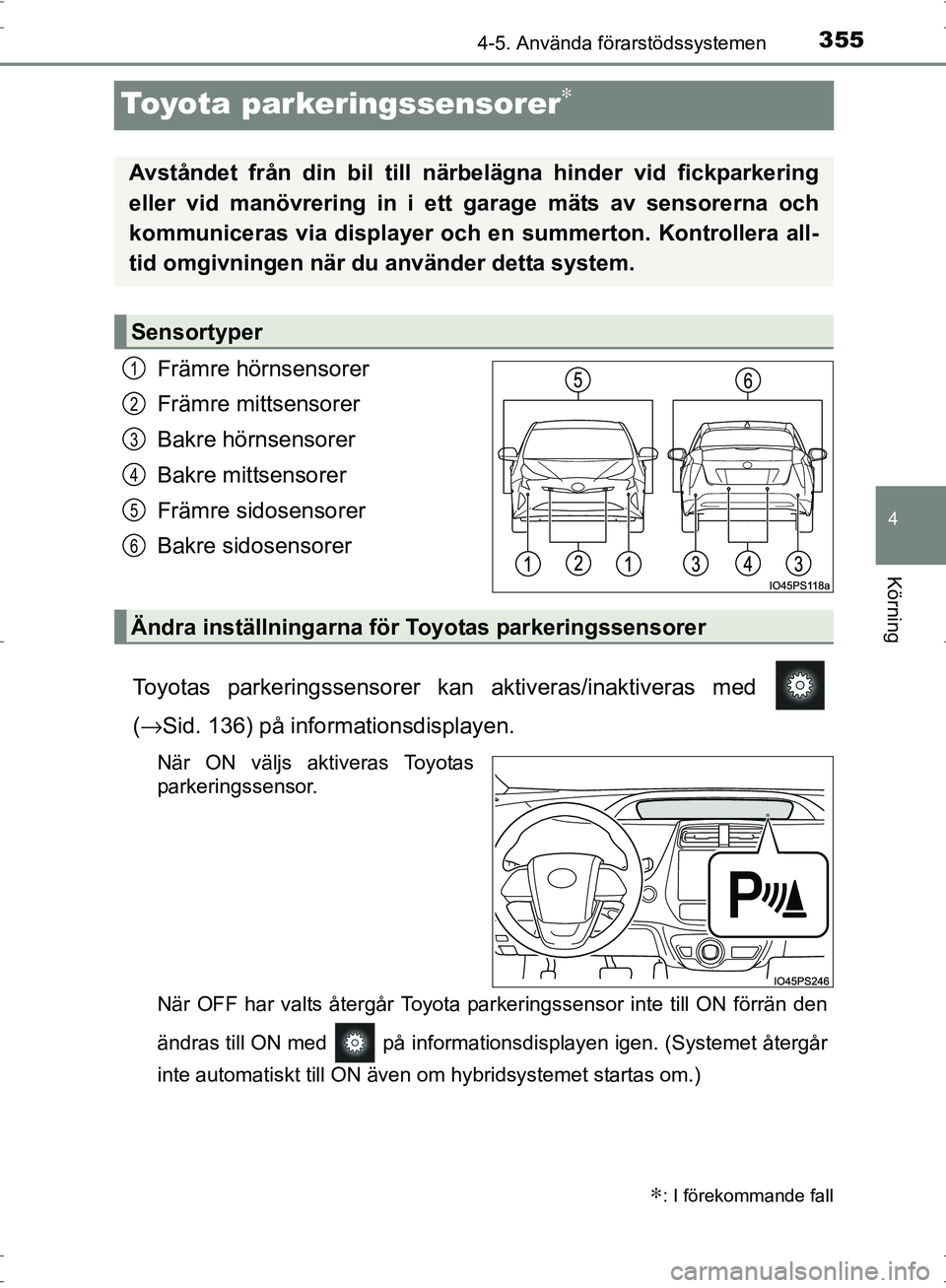

Toyota parkeringssensorer∗
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Främre sidosensorer
Bakre sidosensorer
Toyotas parkeringssensorer kan aktiveras/inaktiveras med
( → Sid. 136) på informationsdisplayen.
När ON väljs aktiveras Toyotas
parkeringssensor.
När OFF har valts återgår Toyota parkeringssensor inte till ON förrän den
ändras till ON med på informationsdisplayen igen. (Systemet återgår
inte automatiskt till ON även om hybridsystemet startas om.)
∗: I förekommande fall
Avståndet från din bil till nä rbelägna hinder vid fickparkering
eller vid manövrering in i ett ga rage mäts av sensorerna och
kommuniceras via displayer och en summerton. Kontrollera all-
tid omgivningen när du använder detta system.
Sensortyper
1
2
3
4
5
6
Ändra inställningarna för Toyotas parkeringssensorer
OM47B56SE.book Page 355 Wedne sday, September 21, 2016 5:34 PM

3564-5. Använda förarstödssystemen
OM47B56SE

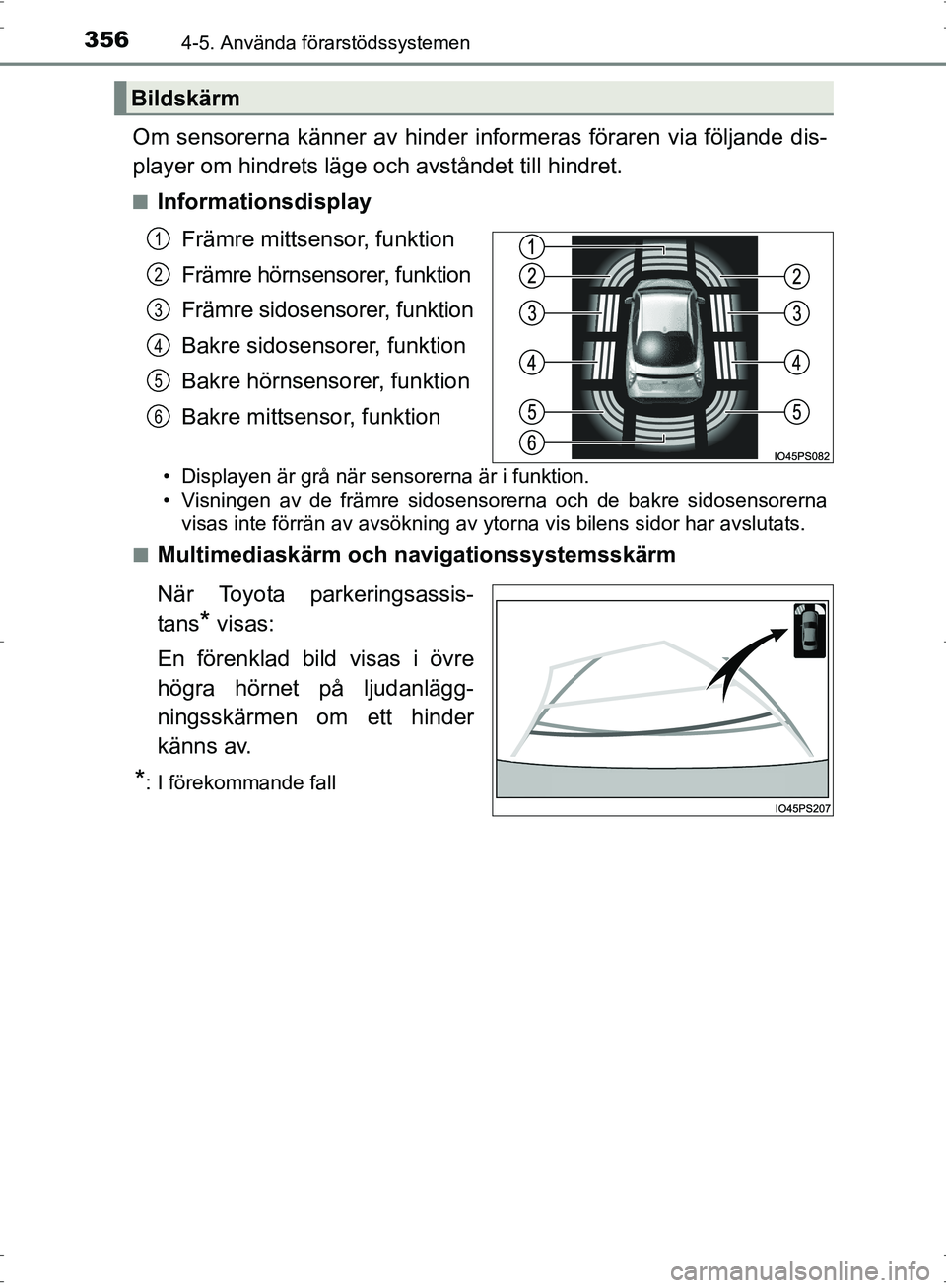

Om sensorerna känner av hinder informeras föraren via följande dis-
player om hindrets läge och avståndet till hindret.
■InformationsdisplayFrämre mittsensor, funktion
Främre hörnsensorer, funktion
Främre sidosensorer, funktion
Bakre sidosensorer, funktion
Bakre hörnsensorer, funktion
Bakre mittsensor, funktion
• Displayen är grå när sensorerna är i funktion.
• Visningen av de främre sidosensorerna och de bakre sidosensorernavisas inte förrän av avsökning av ytorna vis bilens sidor har avslutats.
■
Multimediaskärm och navigationssystemsskärm
När Toyota parkeringsassis-
tans
* visas:
En förenklad bild visas i övre
högra hörnet på ljudanlägg-
ningsskärmen om ett hinder
känns av.
*: I förekommande fall
Bildskärm
1
2
3
4
5
6
OM47B56SE.book Page 356 Wedne sday, September 21, 2016 5:34 PM

3574-5. Använda förarstödssystemen
4
Körning
OM47B56SE■

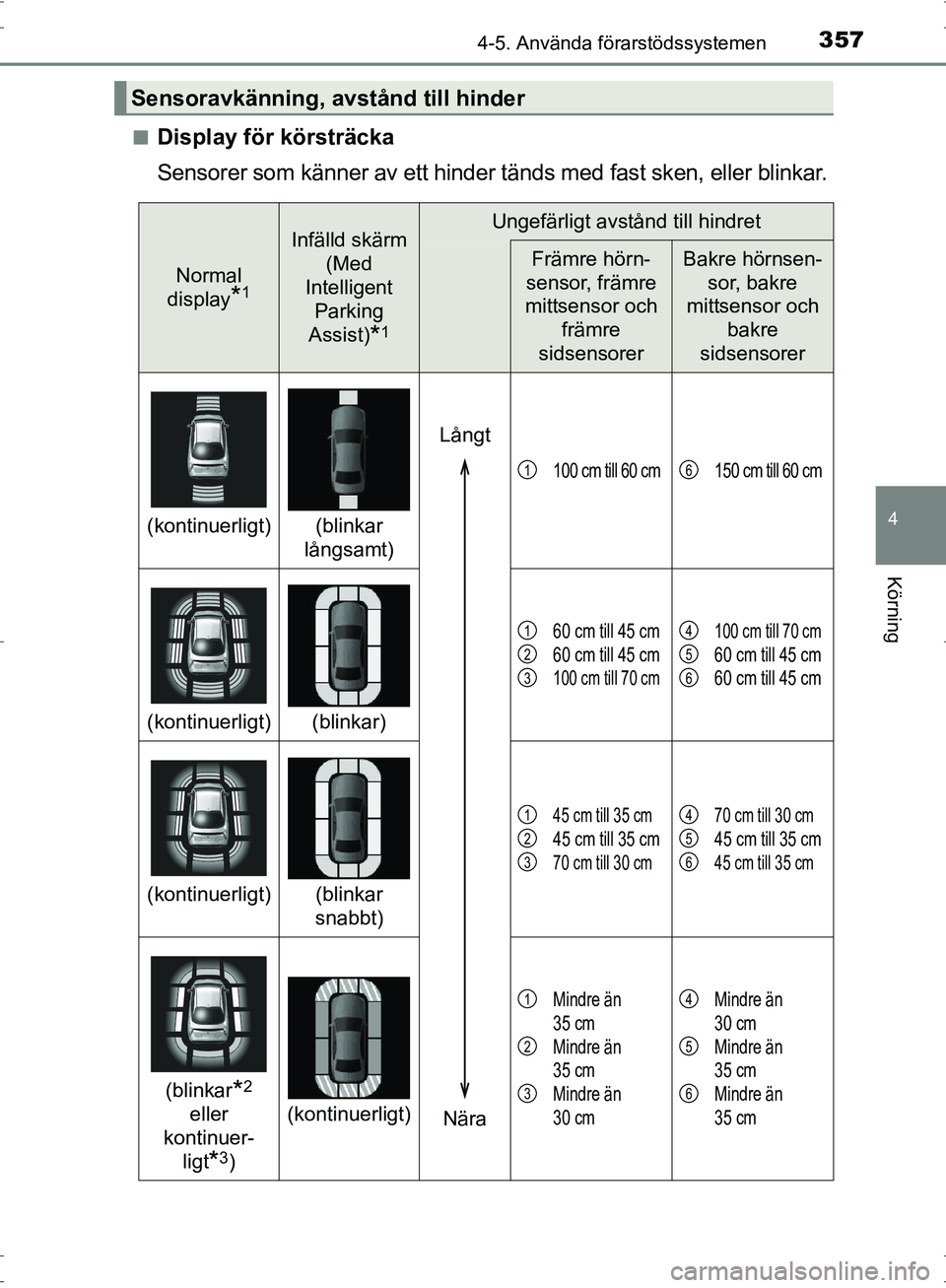

Display för körsträcka
Sensorer som känner av ett hinder tänds med fast sken, eller blinkar.
Sensoravkänning, av
stånd till hinder
Normal
display
*1
Infälld skärm (Med
Intelligent
Parking
Assist)
*1
Ungefärligt avstånd till hindret
Främre hörn-
sensor, främre
mittsensor och
främre
sidsensorerBakre hörnsen-
sor, bakre
mittsensor och
bakre
sidsensorer
(kontinuerligt)(blinkar
långsamt)
100 cm till 60 cm150 cm till 60 cm
(kontinuerligt)(blinkar)
60 cm till 45 cm
60 cm till 45 cm
100 cm till 70 cm
100 cm till 70 cm
60 cm till 45 cm
60 cm till 45 cm
(kontinuerligt)(blinkar
snabbt)
45 cm till 35 cm
45 cm till 35 cm
70 cm till 30 cm
70 cm till 30 cm
45 cm till 35 cm
45 cm till 35 cm
(blinkar*2
eller
kontinuer- ligt
*3)
(kontinuerligt)
Mindre än
35 cm
Mindre än
35 cm
Mindre än
30 cmMindre än
30 cm
Mindre än
35 cm
Mindre än
35 cm
Långt
Nära
16
1
2
3
4
5
6
1
2
3
4
5
6
1
2
3
4
5
6
OM47B56SE.book Page 357 Wedne sday, September 21, 2016 5:34 PM

3584-5. Använda förarstödssystemen
OM47B56SE
*1: Beroende på avkänningsstatus kan bilderna skilja sig från dem som visas iillustrationerna. ( →Sid. 356)
*2: Informationsdisplay
*3: Skärm till multimediasystem eller navigationssystem
Främre mittsensorer
Främre hörnsensorer
Främre sidosensorer Bakre sidosensorer
Bakre hörnsensorer
Bakre mittsensorer1
2
3
4
5
6
OM47B56SE.book Page 358 Wedne
sday, September 21, 2016 5:34 PM

3594-5. Använda förarstödssystemen
4
Körning
OM47B56SE

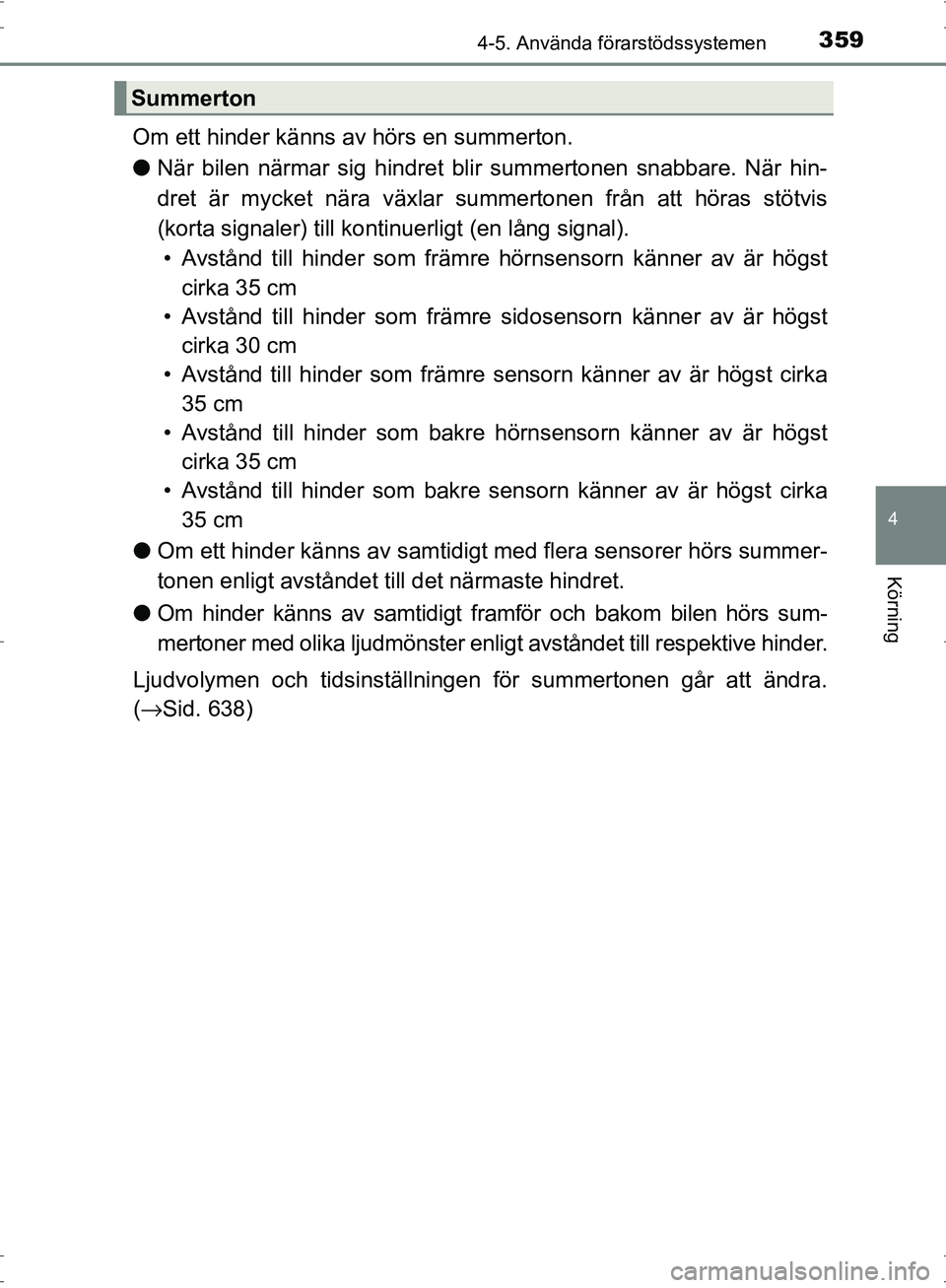

Om ett hinder känns av hörs en summerton.
●När bilen närmar sig hindret blir summertonen snabbare. När hin-
dret är mycket nära växlar summertonen från att höras stötvis
(korta signaler) till kontinuerligt (en lång signal). • Avstånd till hinder so m främre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder som främre sidosensorn känner av är högst
cirka 30 cm
• Avstånd till hinder som främre sensorn känner av är högst cirka
35 cm
• Avstånd till hinder som bakre hörnsensorn känner av är högst
cirka 35 cm
• Avstånd till hinder so m bakre sensorn känner av är högst cirka
35 cm
● Om ett hinder känns av samtidig t med flera sensorer hörs summer-
tonen enligt avståndet t ill det närmaste hindret.
● Om hinder känns av samtidigt framför och bakom bilen hörs sum-
mertoner med olika ljudmönster enligt avståndet till respektive hinder.
Ljudvolymen och tidsinställningen för summertonen går att ändra.
( → Sid. 638)
Summerton
OM47B56SE.book Page 359 Wedne sday, September 21, 2016 5:34 PM

3604-5. Använda förarstödssystemen
OM47B56SE

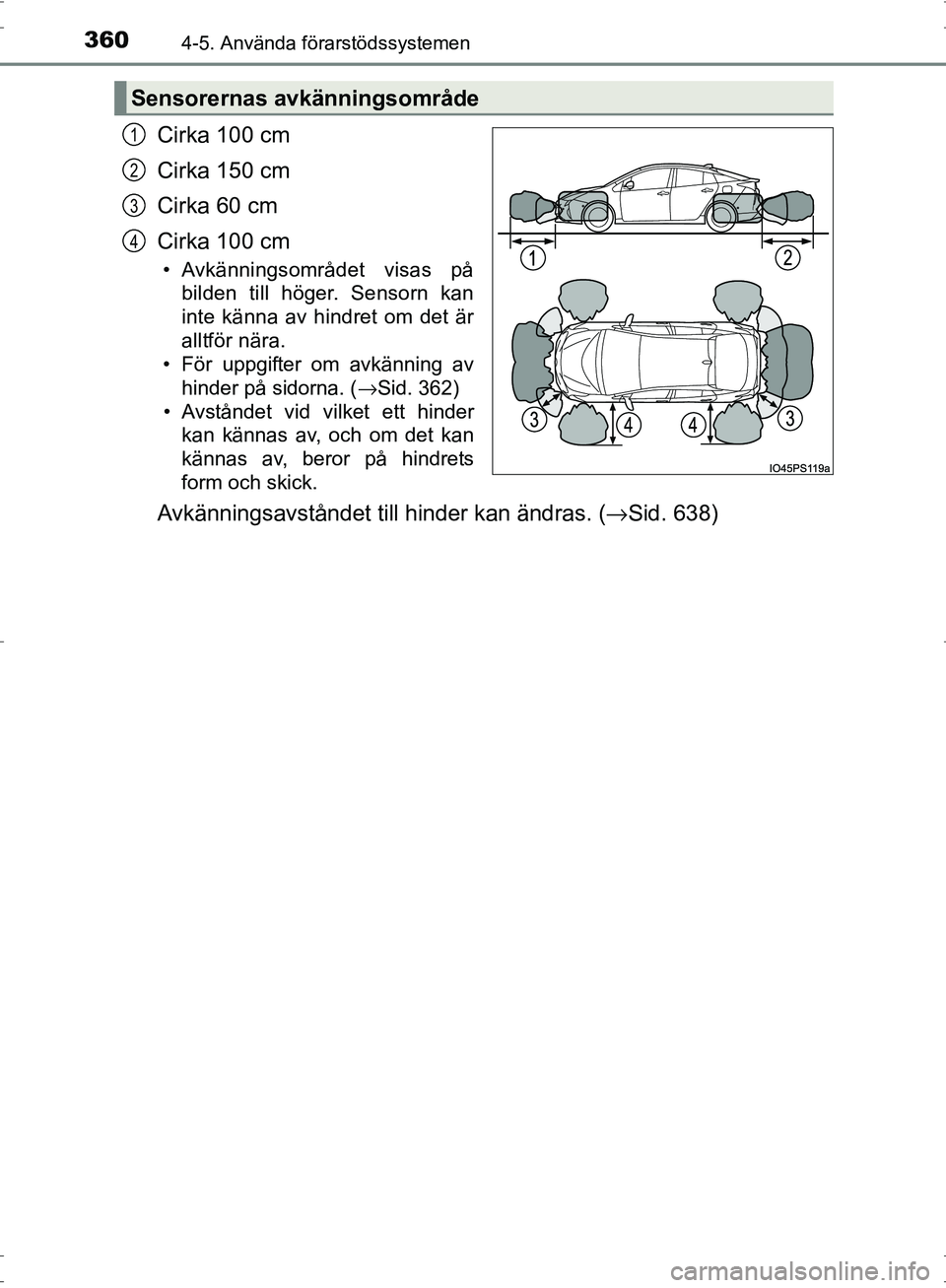

Cirka 100 cm
Cirka 150 cm
Cirka 60 cm
Cirka 100 cm
• Avkänningsområdet visas påbilden till höger. Sensorn kan
inte känna av hindret om det är
alltför nära.
• För uppgifter om avkänning av
hinder på sidorna. ( →Sid. 362)
• Avståndet vid vilket ett hinder kan kännas av, och om det kan
kännas av, beror på hindrets
form och skick.
Avkänningsavståndet t ill hinder kan ändras. (→Sid. 638)
Sensorernas avkänningsområde
1
2
3
4
OM47B56SE.book Page 360 Wedne sday, September 21, 2016 5:34 PM

3614-5. Använda förarstödssystemen
4
Körning
OM47B56SE

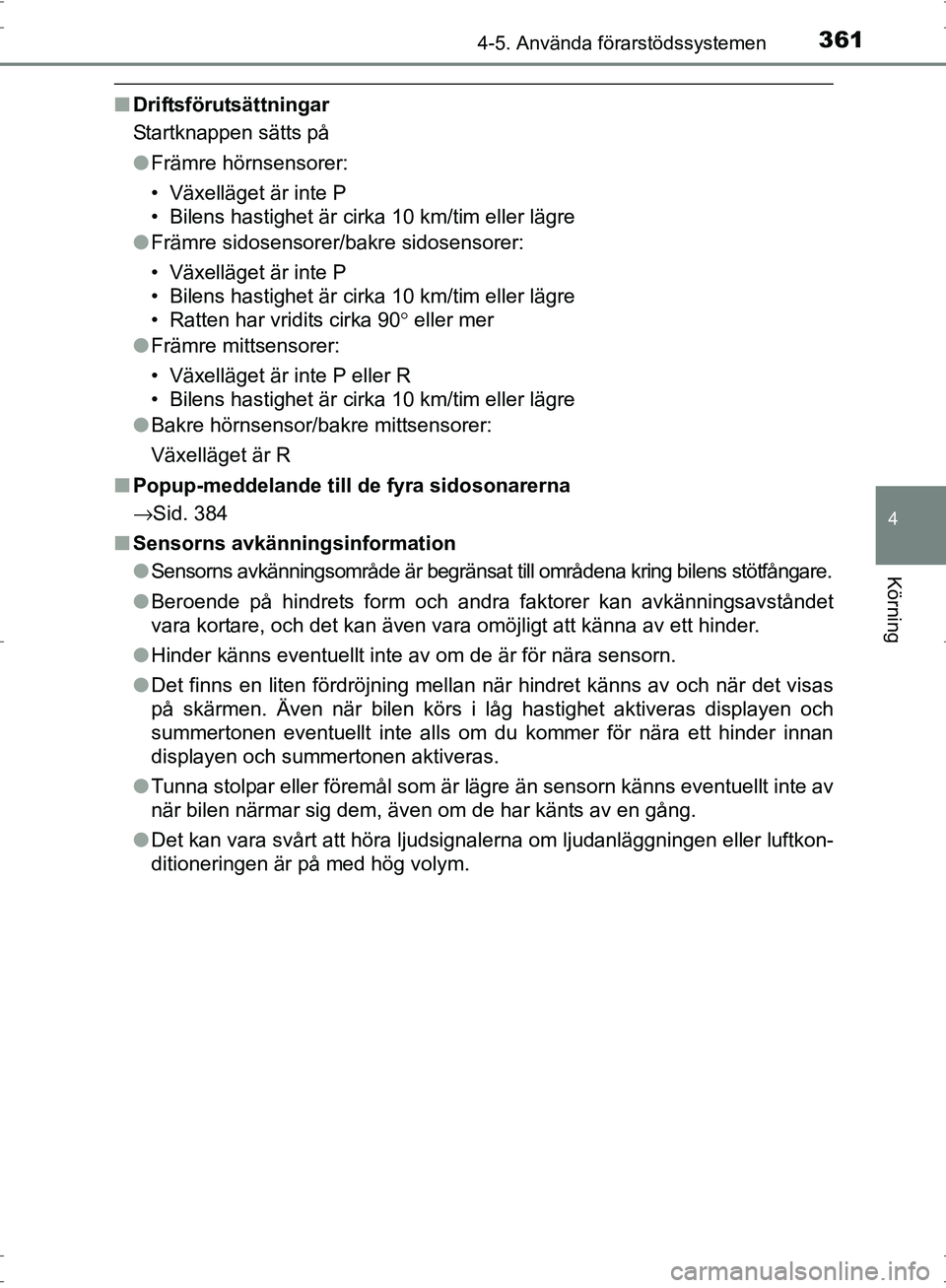

■Driftsförutsättningar
Startknappen sätts på
●Främre hörnsensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
● Främre sidosensorer/bakre sidosensorer:
• Växelläget är inte P
• Bilens hastighet är cirka 10 km/tim eller lägre
• Ratten har vridits cirka 90° eller mer
● Främre mittsensorer:
• Växelläget är inte P eller R
• Bilens hastighet är cirka 10 km/tim eller lägre
● Bakre hörnsensor/bakre mittsensorer:
Växelläget är R
■ Popup-meddelande till de fyra sidosonarerna
→Sid. 384
■ Sensorns avkänningsinformation
●Sensorns avkänningsområde är begränsat till områdena kring bilens stötfångare.
● Beroende på hindrets form och andra faktorer kan avkänningsavståndet
vara kortare, och det kan även vara omöjligt att känna av ett hinder.
● Hinder känns eventuellt inte av om de är för nära sensorn.
● Det finns en liten fördröjning mellan när hindret känns av och när det visas
på skärmen. Även när bilen körs i låg hastighet aktiveras displayen och
summertonen eventuellt inte alls om du kommer för nära ett hinder innan
displayen och summertonen aktiveras.
● Tunna stolpar eller föremål som är lägre än sensorn känns eventuellt inte av
när bilen närmar sig dem, även om de har känts av en gång.
● Det kan vara svårt att höra ljudsignalerna om ljudanläggningen \
eller luftkon-
ditioneringen är på med hög volym.
OM47B56SE.book Page 361 Wedne sday, September 21, 2016 5:34 PM

3624-5. Använda förarstödssystemen
OM47B56SE■

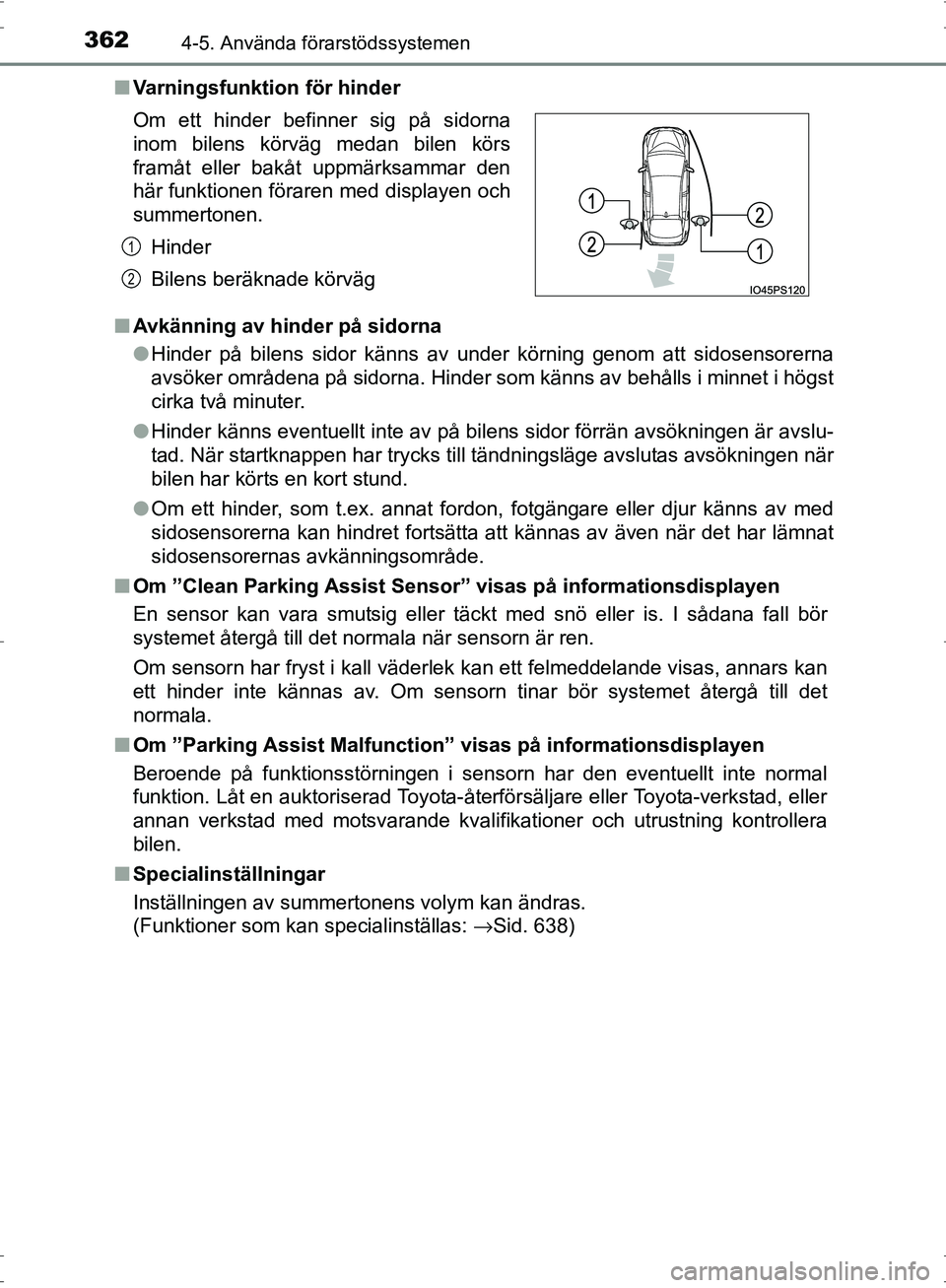

Varningsfunktion för hinder
■ Avkänning av hinder på sidorna
●Hinder på bilens sidor känns av under körning genom att sidosen\
sorerna
avsöker områdena på sidorna. Hinder som känns av behålls i minnet i högst
cirka två minuter.
● Hinder känns eventuellt inte av på bilens sidor förrän avsökningen är avslu-
tad. När startknappen har trycks till tändningsläge avslutas avsökningen när
bilen har körts en kort stund.
● Om ett hinder, som t.ex. annat fordon, fotgängare eller djur känns av med
sidosensorerna kan hindret fortsätta att kännas av även när det har lämnat
sidosensorernas avkänningsområde.
■ Om ”Clean Parking Assist Sensor” visas på informationsdisplayen
En sensor kan vara smutsig eller täckt med snö eller is. I sådana fall bör
systemet återgå till det normala när sensorn är ren.
Om sensorn har fryst i kall väderlek kan ett felmeddelande visas, annars kan
ett hinder inte kännas av. Om sensorn tinar bör systemet återgå till det
normala.
■ Om ”Parking Assist Malfunction ” visas på informationsdisplayen
Beroende på funktionsstörningen i sensorn har den eventuellt inte normal
funktion. Låt en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifika tioner och utrustning kontrollera
bilen.
■ Specialinställningar
Inställningen av summertonens volym kan ändras.
(Funktioner som kan specialinställas: →Sid. 638)
Om ett hinder befinner sig på sidorna
inom bilens körväg medan bilen körs
framåt eller bakåt uppmärksammar den
här funktionen föraren med displayen och
summertonen.
Hinder
Bilens beräknade körväg
1
2
OM47B56SE.book Page 362 Wedne sday, September 21, 2016 5:34 PM
