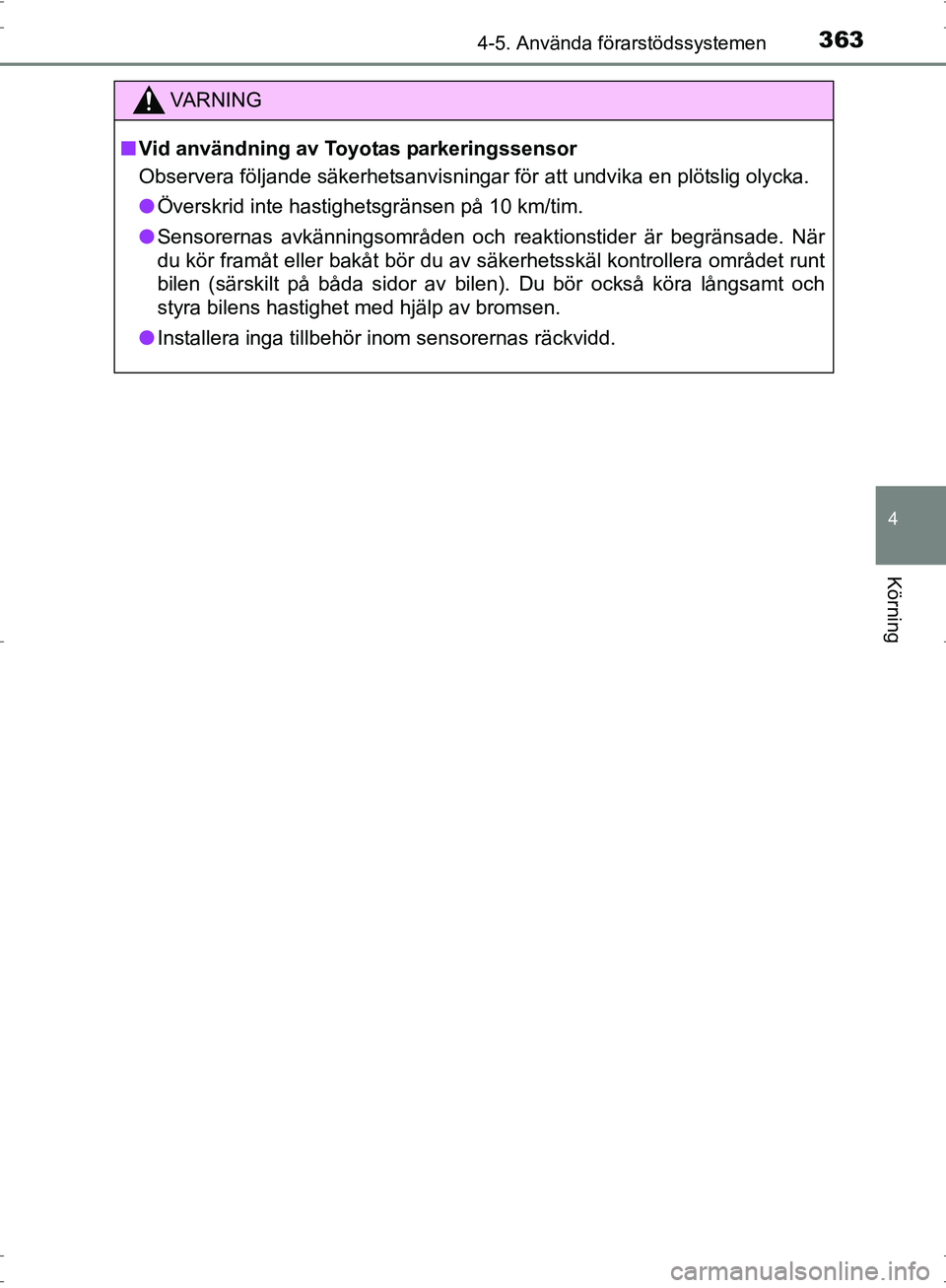

3634-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Vid användning av Toyotas parkeringssensor
Observera följande säkerhetsanvisningar för att undvika en plötslig olycka.
● Överskrid inte hastighetsgränsen på 10 km/tim.
● Sensorernas avkänningsområden och reaktionstider är begränsade. När
du kör framåt eller bakåt bör du av säkerhetsskäl kontrollera området runt
bilen (särskilt på båda sidor av bilen). Du bör också köra långsamt och
styra bilens hastighet med hjälp av bromsen.
● Installera inga tillbehör inom sensorernas räckvidd.
OM47B56SE.book Page 363 Wedne sday, September 21, 2016 5:34 PM

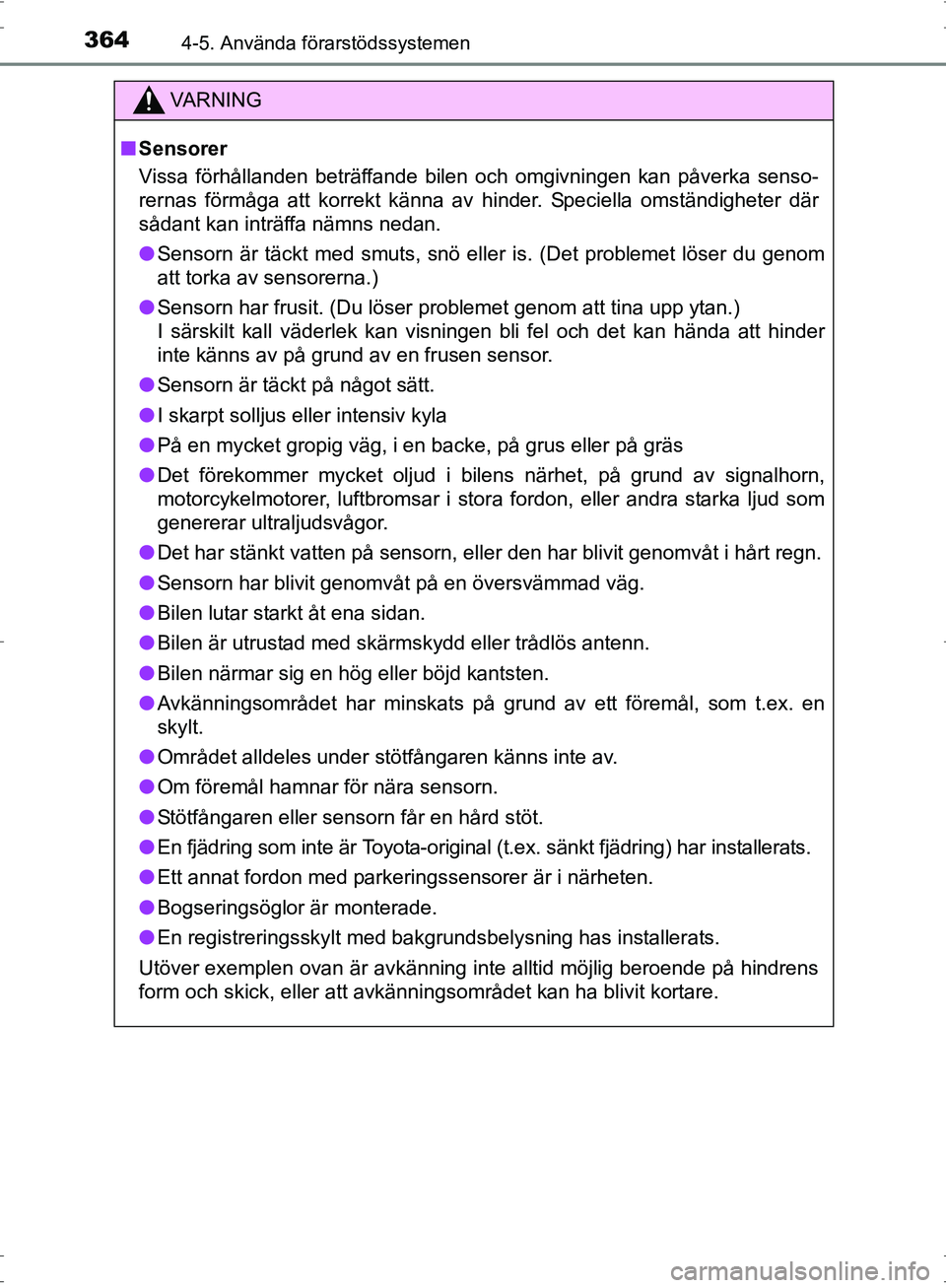

3644-5. Använda förarstödssystemen
OM47B56SE
VA R N I N G
■Sensorer
Vissa förhållanden beträffande bilen och omgivningen kan påverka senso-
rernas förmåga att korrekt känna av hinder. Speciella omständigheter där
sådant kan inträffa nämns nedan.
● Sensorn är täckt med smuts, snö eller is. (Det problemet löser du genom
att torka av sensorerna.)
● Sensorn har frusit. (Du löser problemet genom att tina upp ytan.)
I särskilt kall väderlek kan visningen bli fel och det kan hända att hinder
inte känns av på grund av en frusen sensor.
● Sensorn är täckt på något sätt.
● I skarpt solljus eller intensiv kyla
● På en mycket gropig väg, i en backe, på grus eller på gräs
● Det förekommer mycket oljud i bilens närhet, på grund av signalhorn,
motorcykelmotorer, luftbromsar i stora fordon, eller andra starka ljud som
genererar ultraljudsvågor.
● Det har stänkt vatten på sensorn, eller den har blivit genomvåt\
i hårt regn.
● Sensorn har blivit genomvåt på en översvämmad väg.
● Bilen lutar starkt åt ena sidan.
● Bilen är utrustad med skärmskydd eller trådlös antenn.
● Bilen närmar sig en hög eller böjd kantsten.
● Avkänningsområdet har minskats på grund av ett föremål, som t.ex. en
skylt.
● Området alldeles under stötfångaren känns inte av.
● Om föremål hamnar för nära sensorn.
● Stötfångaren eller sensorn får en hård stöt.
● En fjädring som inte är Toyota-original (t.ex. sänkt fjädring) har installerats.
● Ett annat fordon med parkeringssensorer är i närheten.
● Bogseringsöglor är monterade.
● En registreringsskylt med bakgrundsbelysning has installerats.
Utöver exemplen ovan är avkänning inte alltid möjlig beroende på hindrens
form och skick, eller att avkänningsområdet kan ha blivit kortare.
OM47B56SE.book Page 364 Wedne sday, September 21, 2016 5:34 PM

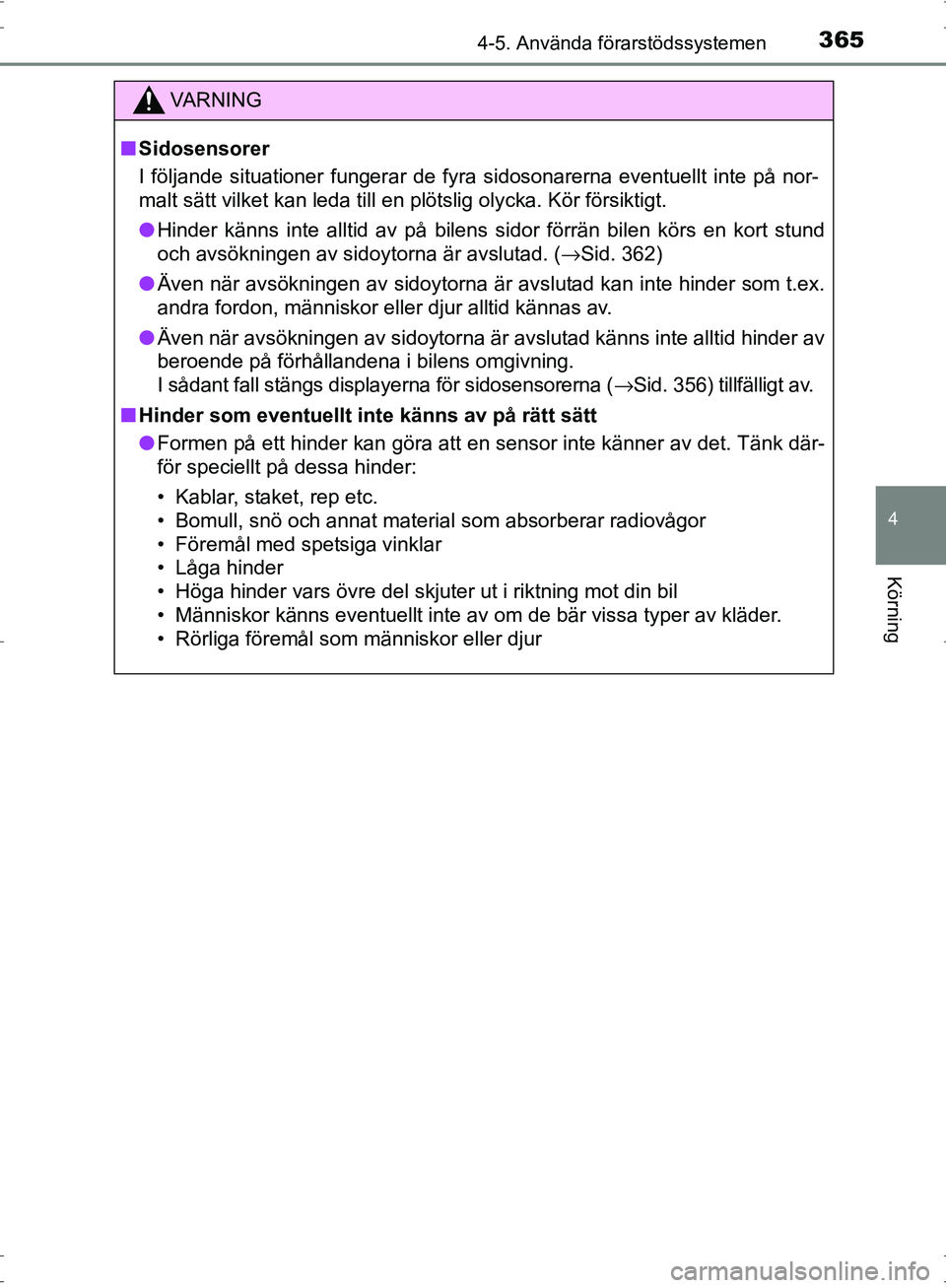

3654-5. Använda förarstödssystemen
4
Körning
OM47B56SE
VA R N I N G
■Sidosensorer
I följande situationer fungerar de fyra sidosonarerna eventuellt inte på nor-
malt sätt vilket kan leda till en plötslig olycka. Kör försiktigt.
● Hinder känns inte alltid av på bilens sidor förrän bilen körs en kort stund
och avsökningen av sidoytorna är avslutad. ( →Sid. 362)
● Även när avsökningen av sidoytorna är avslutad kan inte hinder som t.ex.
andra fordon, människor eller djur alltid kännas av.
● Även när avsökningen av sidoytorna är avslutad känns inte alltid hinder av
beroende på förhållandena i bilens omgivning.
I sådant fall stängs displayerna för sidosensorerna ( →Sid. 356) tillfälligt av.
■ Hinder som eventuellt inte känns av på rätt sätt
● Formen på ett hinder kan göra att en sensor inte känner av det. Tänk där-
för speciellt på dessa hinder:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som absorberar radiovågor
• Föremål med spetsiga vinklar
• Låga hinder
• Höga hinder vars övre del skjuter ut i riktning mot din bil
• Människor känns eventuellt inte av om de bär vissa typer av kläder.
• Rörliga föremål som människor eller djur
OM47B56SE.book Page 365 Wedne sday, September 21, 2016 5:34 PM

3664-5. Använda förarstödssystemen
OM47B56SE

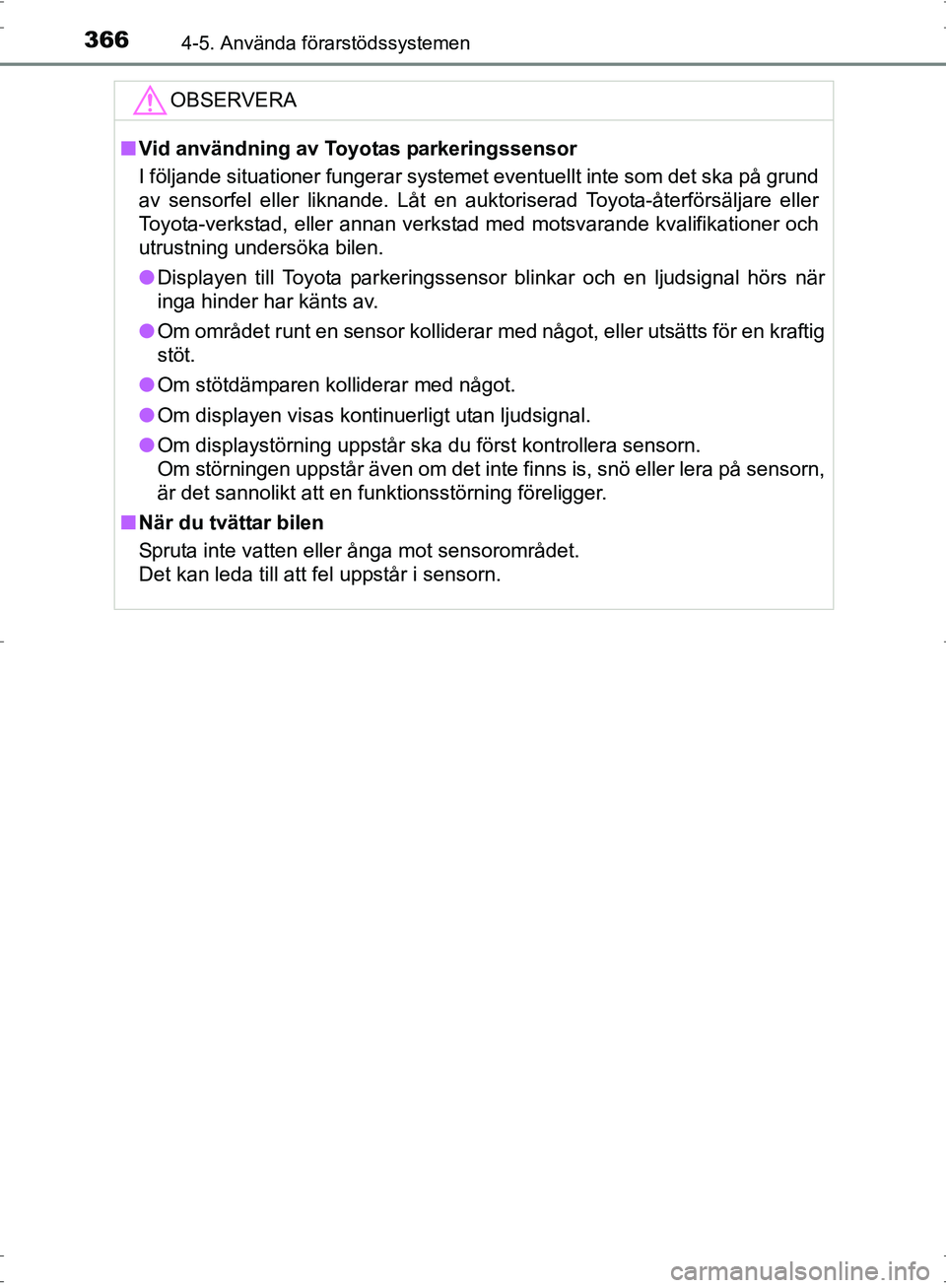

OBSERVERA
■Vid användning av Toyotas parkeringssensor
I följande situationer fungerar systemet eventuellt inte som det ska på grund
av sensorfel eller liknande. Låt en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och
utrustning undersöka bilen.
● Displayen till Toyota parkeringssensor blinkar och en ljudsignal hörs när
inga hinder har känts av.
● Om området runt en sensor kolliderar med något, eller utsätts för en kraftig
stöt.
● Om stötdämparen kolliderar med något.
● Om displayen visas kontinuerligt utan ljudsignal.
● Om displaystörning uppstår ska du först kontrollera sensorn.
Om störningen uppstår även om det inte finns is, snö eller lera på sensorn,
är det sannolikt att en funktionsstörning föreligger.
■ När du tvättar bilen
Spruta inte vatten eller ånga mot sensorområdet.
Det kan leda till att fel uppstår i sensorn.
OM47B56SE.book Page 366 Wedne sday, September 21, 2016 5:34 PM

367
4
4-5. Använda förarstödssystemen
Körning
OM47B56SE

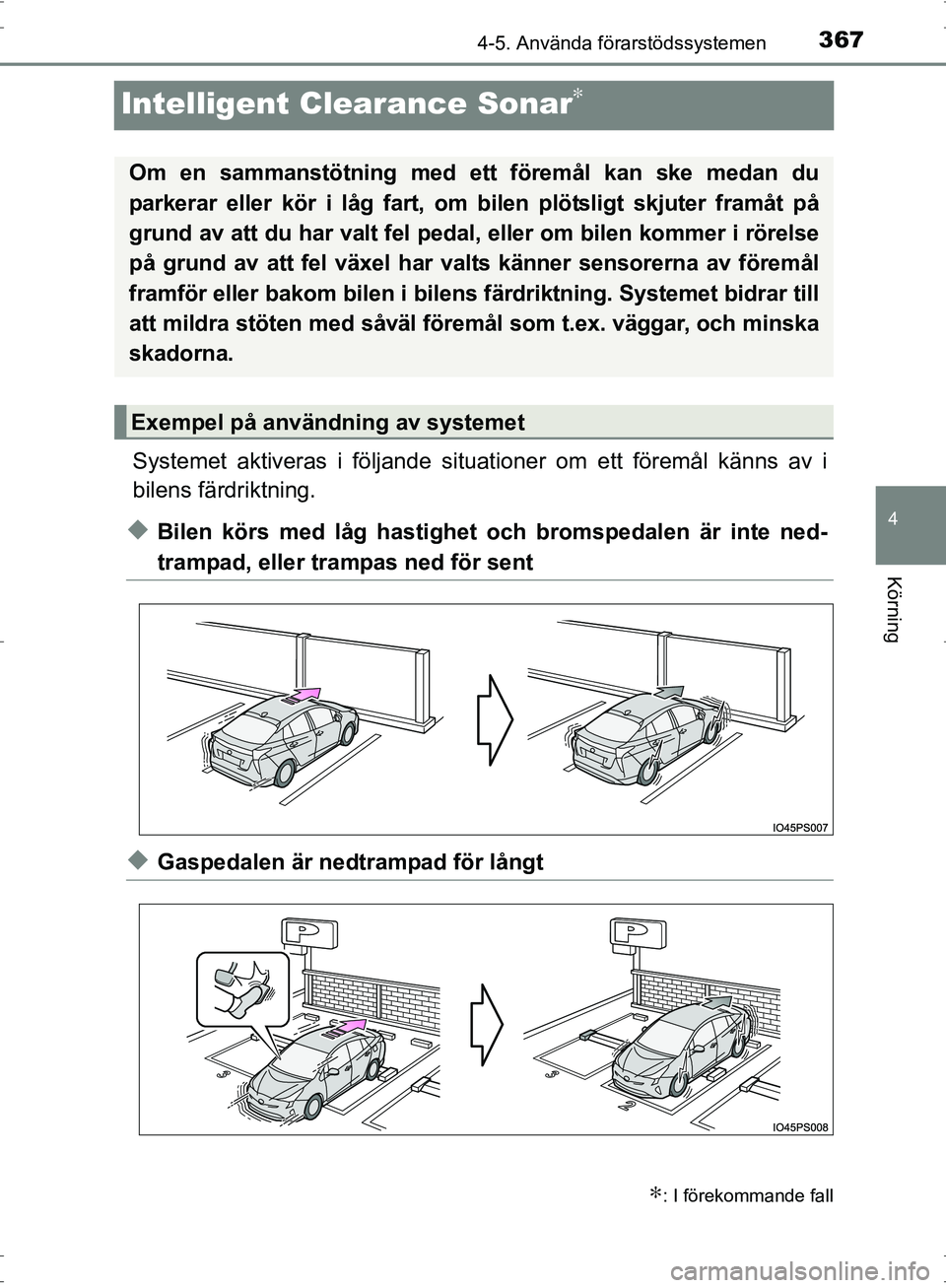

Intelligent Clearance Sonar∗
Systemet aktiveras i följande situationer om ett föremål känns av i
bilens färdriktning.
◆Bilen körs med låg hastighet oc h bromspedalen är inte ned-
trampad, eller trampas ned för sent
◆Gaspedalen är nedtrampad för långt
∗: I förekommande fall
Om en sammanstötning med ett föremål kan ske medan du
parkerar eller kör i låg fart, om bilen plötsligt skjuter framåt på
grund av att du har valt fel pedal, eller om bilen kommer i rörelse
på grund av att fel växel har valts känner sensorerna av föremål
framför eller bakom bilen i bilens färdriktning. Systemet bidrar till
att mildra stöten med såväl föremål som t.ex. väggar, och minska
skadorna.
Exempel på användning av systemet
OM47B56SE.book Page 367 Wedne sday, September 21, 2016 5:34 PM

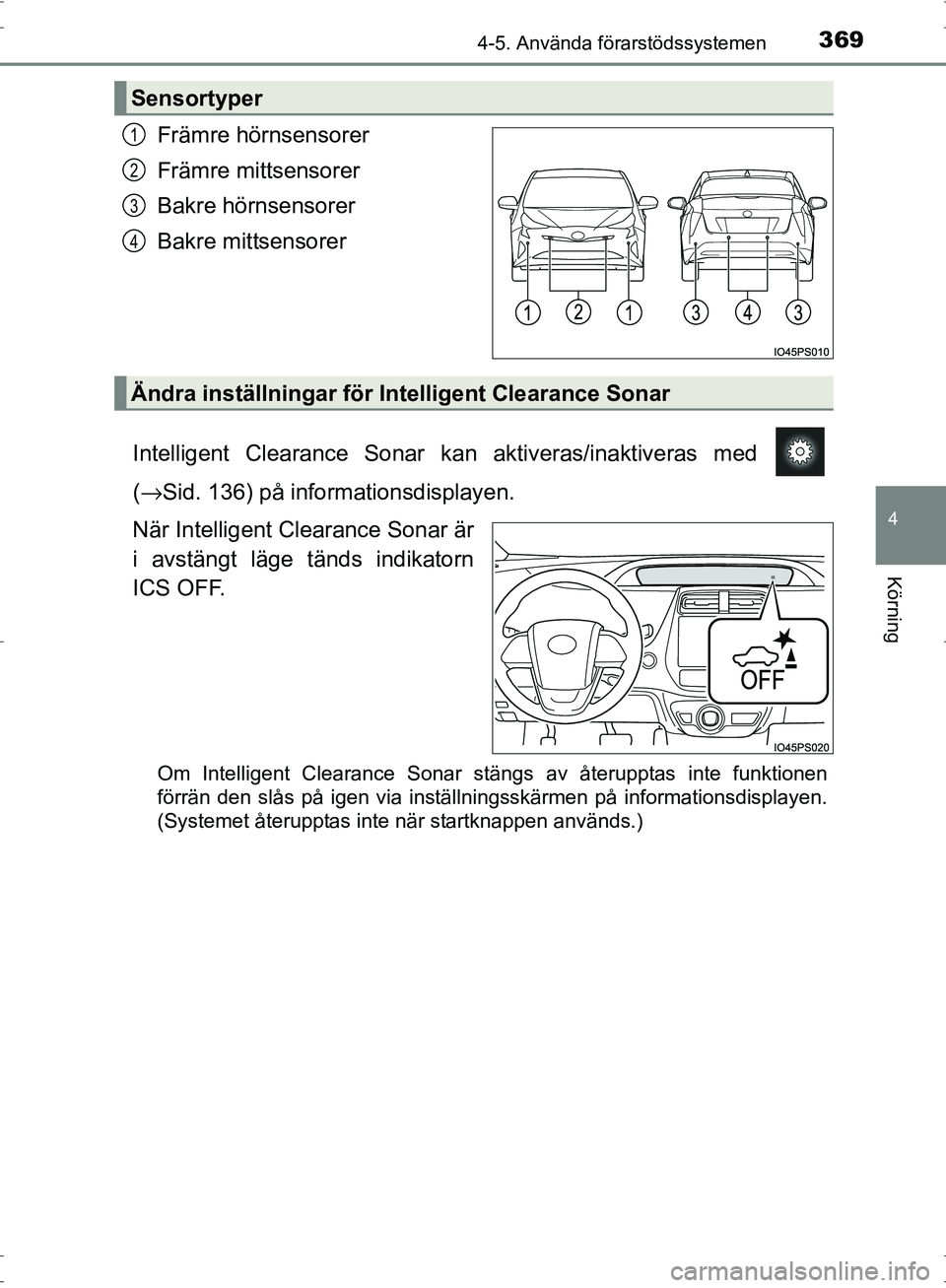

3694-5. Använda förarstödssystemen
4
Körning
OM47B56SE
Främre hörnsensorer
Främre mittsensorer
Bakre hörnsensorer
Bakre mittsensorer
Intelligent Clearance Sonar kan aktiveras/inaktiveras med
( → Sid. 136) på informationsdisplayen.
När Intelligent Clearance Sonar är
i avstängt läge tänds indikatorn
ICS OFF.
Om Intelligent Clearance Sonar stängs av återupptas inte funktionen
förrän den slås på igen via inställningsskärmen på informationsdisplayen.
(Systemet återupptas inte när startknappen används.)
Sensortyper
1
2
3
4
Ändra inställningar för Intelligent Clearance Sonar
OM47B56SE.book Page 369 Wedne sday, September 21, 2016 5:34 PM

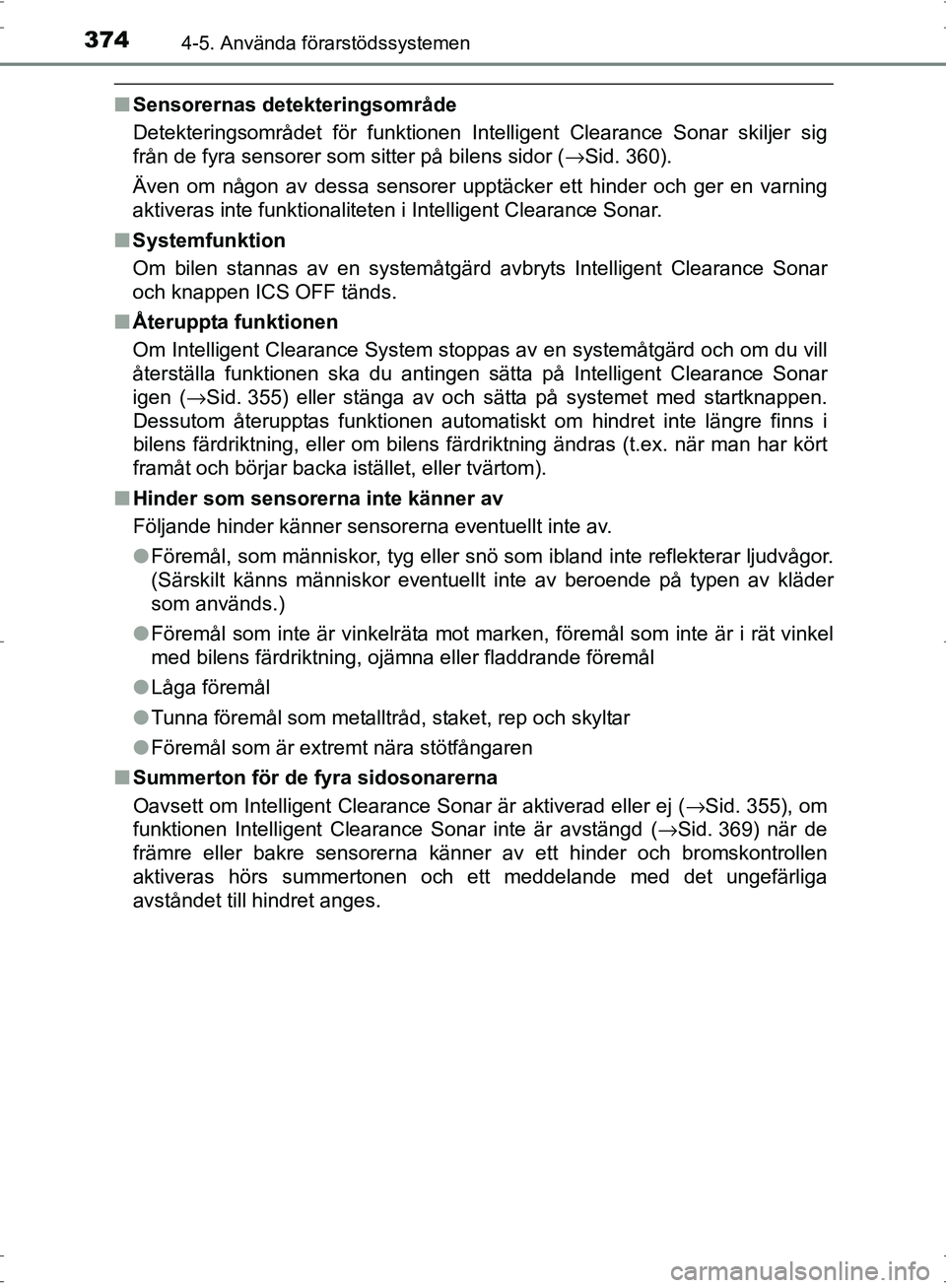

3744-5. Använda förarstödssystemen
OM47B56SE
■Sensorernas detekteringsområde
Detekteringsområdet för funktionen Intelligent Clearance Sonar skiljer sig
från de fyra sensorer som sitter på bilens sidor ( →Sid. 360).
Även om någon av dessa sensorer upptäcker ett hinder och ger en varning
aktiveras inte funktionaliteten i Intelligent Clearance Sonar.
■ Systemfunktion
Om bilen stannas av en systemåtgärd avbryts Intelligent Clearance Sonar
och knappen ICS OFF tänds.
■ Återuppta funktionen
Om Intelligent Clearance System stoppas av en systemåtgärd och om du vill
återställa funktionen ska du antingen sätta på Intelligent Clearance Sonar
igen ( →Sid. 355) eller stänga av och sätta på systemet med startknappen.
Dessutom återupptas funktionen automatiskt om hindret inte längre finns i
bilens färdriktning, eller om bilens färdriktning ändras (t.ex. när man har kört
framåt och börjar backa istället, eller tvärtom).
■ Hinder som sensorerna inte känner av
Följande hinder känner sensorerna eventuellt inte av.
●Föremål, som människor, tyg eller snö som ibland inte reflekterar ljudvågor.
(Särskilt känns människor eventuellt inte av beroende på ty\
pen av kläder
som används.)
● Föremål som inte är vinkelräta mot marken, föremål som inte är i rät vinkel
med bilens färdriktning, ojämna eller fladdrande föremål
● Låga föremål
● Tunna föremål som metalltråd, staket, rep och skyltar
● Föremål som är extremt nära stötfångaren
■ Summerton för de fyra sidosonarerna
Oavsett om Intelligent Clearance Sonar är aktiverad eller ej (→Sid. 355), om
funktionen Intelligent Clearance Sonar inte är avstängd ( →Sid. 369) när de
främre eller bakre sensorerna känner av ett hinder och bromskontrollen
aktiveras hörs summertonen och ett meddelande med det ungefärliga
avståndet till hindret anges.
OM47B56SE.book Page 374 Wedne sday, September 21, 2016 5:34 PM

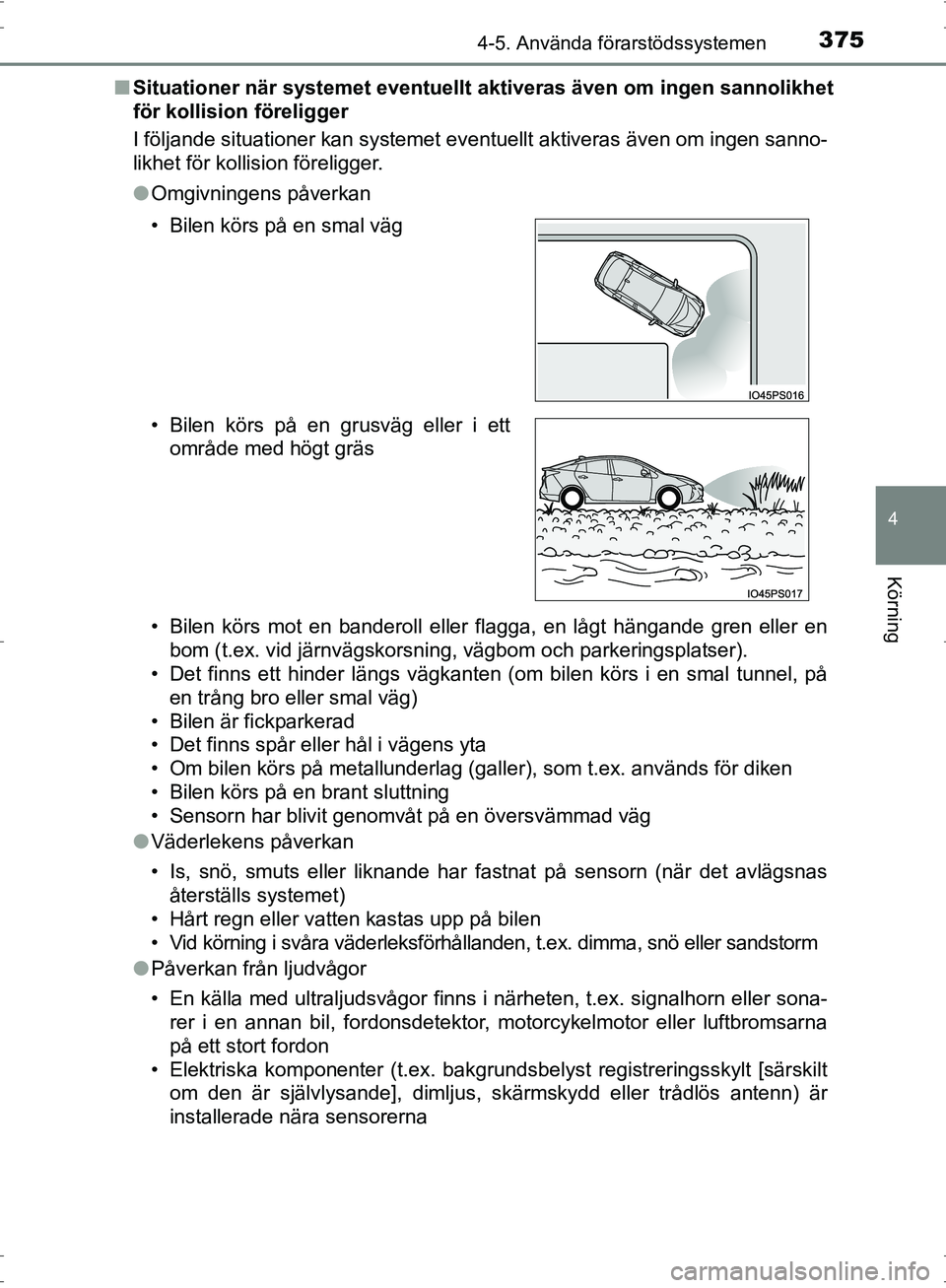

3754-5. Använda förarstödssystemen
4
Körning
OM47B56SE■
Situationer när systemet eventuellt aktiveras även om ingen sannolikhet
för kollision föreligger
I följande situationer kan systemet eventuellt aktiveras även om ingen sanno-
likhet för kollision föreligger.
● Omgivningens påverkan
• Bilen körs mot en banderoll eller flagga, en lågt hängande gren eller en
bom (t.ex. vid järnvägskorsning, vägbom och parkeringsplatser).
• Det finns ett hinder längs vägkanten (om bilen körs i en smal tunnel, på en trång bro eller smal väg)
• Bilen är fickparkerad
• Det finns spår eller hål i vägens yta
• Om bilen körs på metallunderlag (galler), som t.ex. används för diken
• Bilen körs på en brant sluttning
• Sensorn har blivit genomvåt på en översvämmad väg
● Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sandstorm
● Påverkan från ljudvågor
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sona-
rer i en annan bil, fordonsdetektor, motorcykelmotor eller luftbromsarna
på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärmskydd eller trådlös antenn) är
installerade nära sensorerna
• Bilen körs på en smal väg
• Bilen körs på en grusväg eller i ett
område med högt gräs
OM47B56SE.book Page 375 Wedne sday, September 21, 2016 5:34 PM

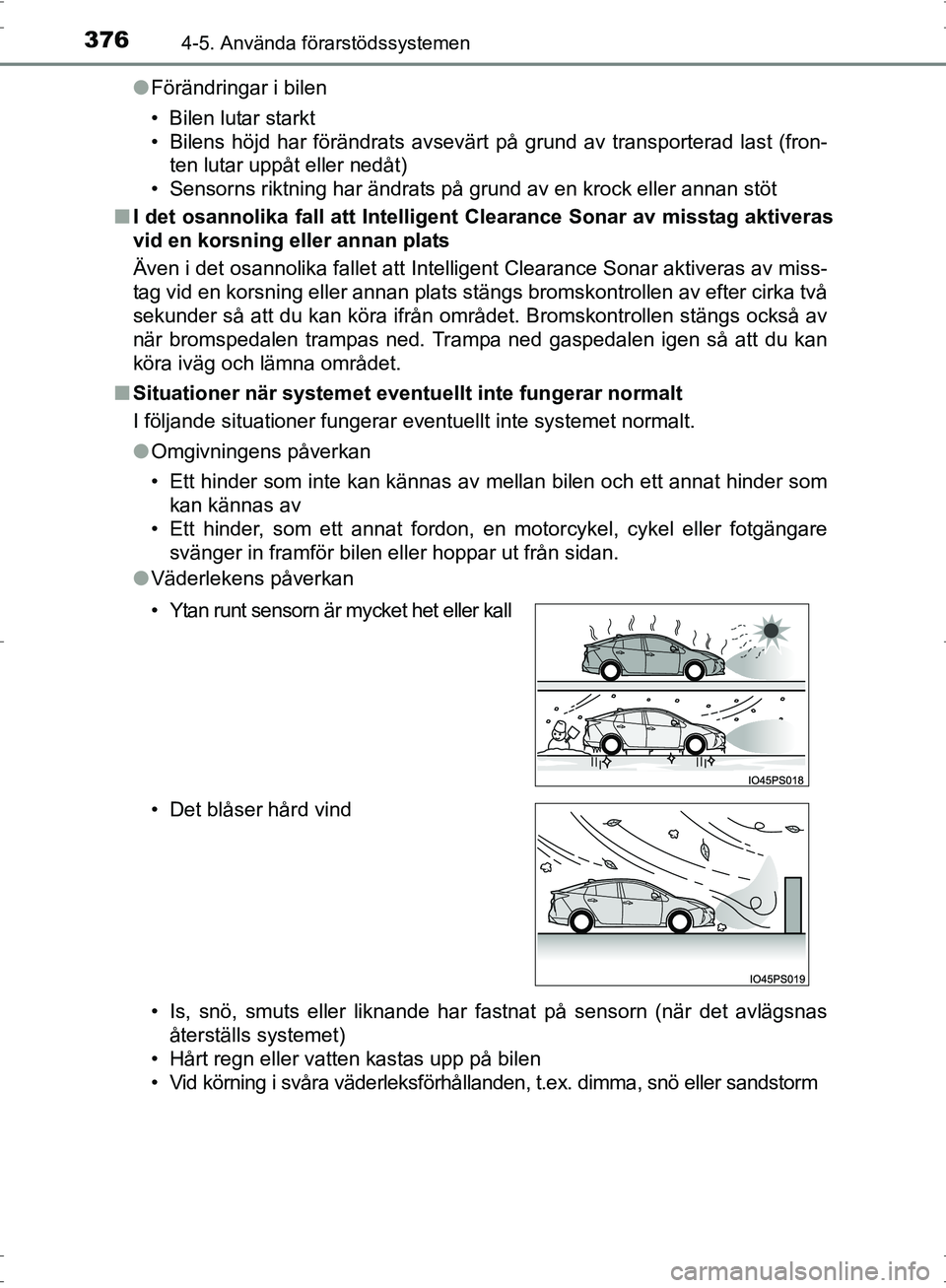

3764-5. Använda förarstödssystemen
OM47B56SE●
Förändringar i bilen
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last (fron-
ten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
■ I det osannolika fall att Intelligent Clearance Sonar av misstag aktiveras
vid en korsning eller annan plats
Även i det osannolika fallet att Intelligent Clearance Sonar aktivera\
s av miss-
tag vid en korsning eller annan plats stängs bromskontrollen av efter cirka två
sekunder så att du kan köra ifrån området. Bromskontrollen stängs också av
när bromspedalen trampas ned. Trampa ned gaspedalen igen så att du kan
köra iväg och lämna området.
■ Situationer när systemet eventu ellt inte fungerar normalt
I följande situationer fungerar eventuellt inte systemet normalt.
● Omgivningens påverkan
• Ett hinder som inte kan kännas av mellan bilen och ett annat hinder som
kan kännas av
• Ett hinder, som ett annat fordon, en motorcykel, cykel eller fotgängare
svänger in framför bilen eller hoppar ut från sidan.
● Väderlekens påverkan
• Is, snö, smuts eller liknande har fastnat på sensorn (när det avlägsnas
återställs systemet)
• Hårt regn eller vatten kastas upp på bilen
• Vid körning i svåra väderleksförhållanden, t.ex. dimma, snö eller sandstorm • Ytan runt sensorn är mycket het eller kall
• Det blåser hård vind
OM47B56SE.book Page 376 Wedne sday, September 21, 2016 5:34 PM

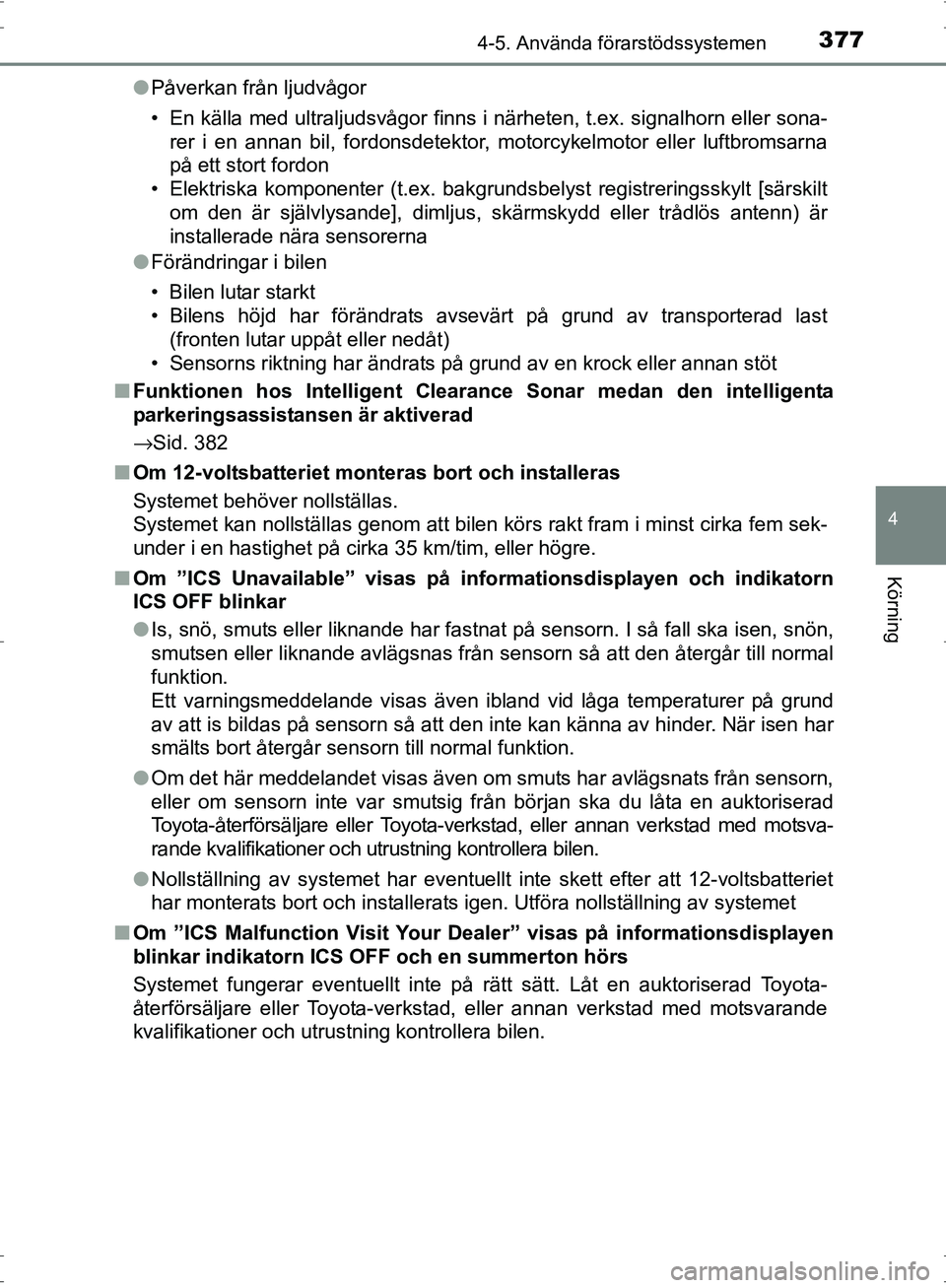

3774-5. Använda förarstödssystemen
4
Körning
OM47B56SE●
Påverkan från ljudvågor
• En källa med ultraljudsvågor finns i närheten, t.ex. signalhorn eller sona-
rer i en annan bil, fordonsdetektor, motorcykelmotor eller luftbromsarna
på ett stort fordon
• Elektriska komponenter (t.ex. bakgrundsbelyst registreringsskylt [särskilt om den är självlysande], dimljus, skärmskydd eller trådlös antenn) är
installerade nära sensorerna
● Förändringar i bilen
• Bilen lutar starkt
• Bilens höjd har förändrats avsevärt på grund av transporterad last
(fronten lutar uppåt eller nedåt)
• Sensorns riktning har ändrats på grund av en krock eller annan stöt
■ Funktionen hos Intelligent Clearance Sonar medan den intelligenta
parkeringsassistansen är aktiverad
→Sid. 382
■ Om 12-voltsbatteriet monteras bort och installeras
Systemet behöver nollställas.
Systemet kan nollställas genom att bilen körs rakt fram i minst cirka fem sek-
under i en hastighet på cirka 35 km/tim, eller högre.
■ Om ”ICS Unavailable” visas på informationsdisplayen och indikatorn
ICS OFF blinkar
●Is, snö, smuts eller liknande har fastnat på sensorn. I så fall ska isen, snön,
smutsen eller liknande avlägsnas från sensorn så att den återgår till normal
funktion.
Ett varningsmeddelande visas även ibland vid låga temperaturer på grund
av att is bildas på sensorn så att den inte kan känna av hinder. När isen har
smälts bort återgår sensorn till normal funktion.
● Om det här meddelandet visas även om smuts har avlägsnats från sensorn,
eller om sensorn inte var smutsig från början ska du låta en auktoriserad
Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsva-
rande kvalifikationer och utrustning kontrollera bilen.
● Nollställning av systemet har eventuellt inte skett efter att 12-voltsbatteriet
har monterats bort och installerats igen. Utföra nollställning av systemet
■ Om ”ICS Malfunction Visit Your D ealer” visas på informationsdisplayen
blinkar indikatorn ICS OFF och en summerton hörs
Systemet fungerar eventuellt inte på rätt sätt. Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning kontrollera bilen.
OM47B56SE.book Page 377 Wedne sday, September 21, 2016 5:34 PM
