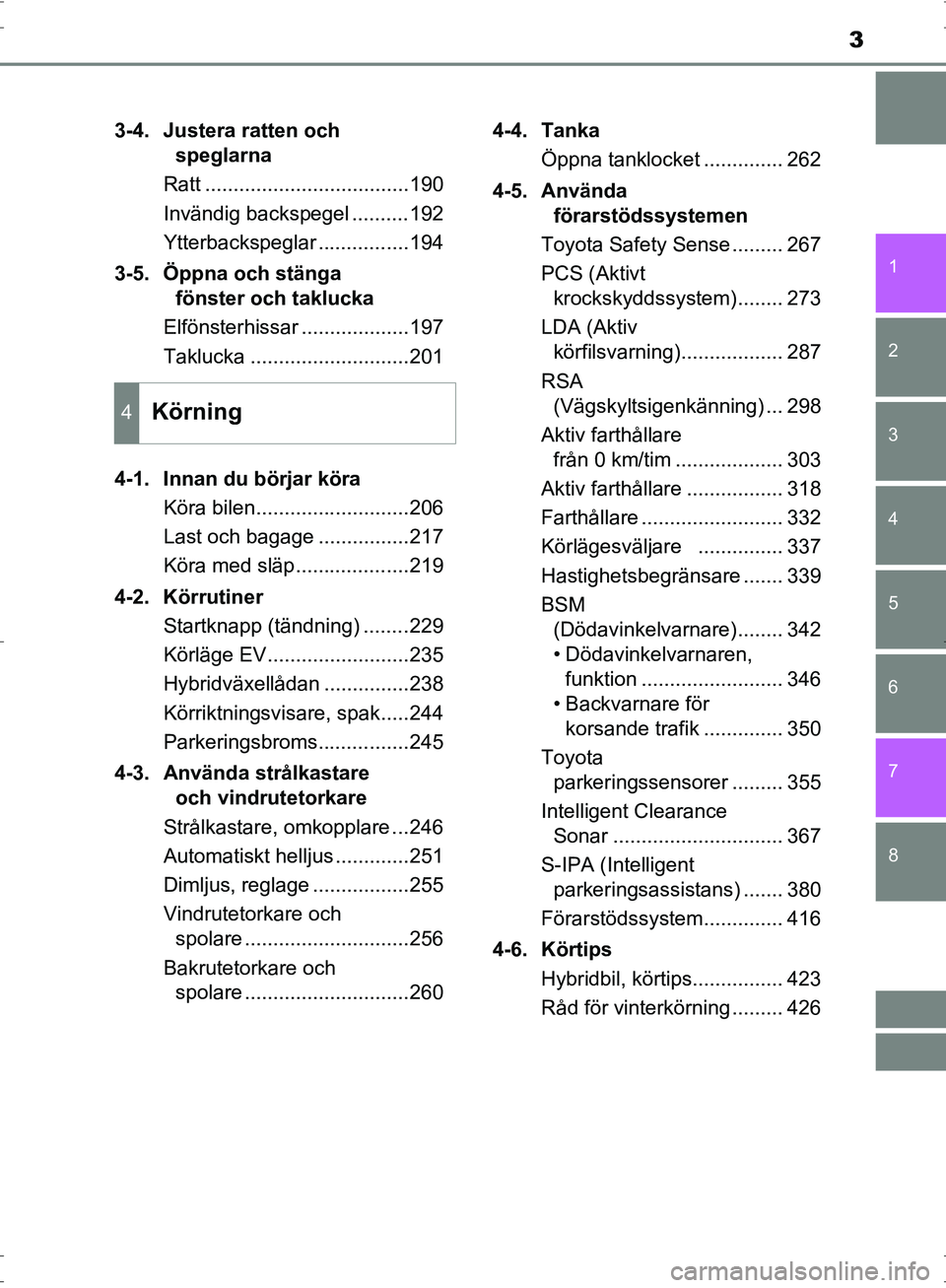

Page 3 of 668

3
1
8 7
6
5
4
3
2
OM47B56SE3-4. Justera ratten och
speglarna
Ratt ....................................190
Invändig backspegel ..........192
Ytterbackspeglar ................194
3-5. Öppna och stänga fönster och taklucka
Elfönsterhissar ...................197
Taklucka ............................201
4-1. Innan du börjar köra Köra bilen...........................206
Last och bagage ................217
Köra med släp....................219
4-2. Körrutiner Startknapp (tändning) ........229
Körläge EV.........................235
Hybridväxellådan ...............238
Körriktningsvisare, spak.....244
Parkeringsbroms................245
4-3. Använda strålkastare och vindrutetorkare
Strålkastare, omkopplare ...246
Automatiskt helljus .............251
Dimljus, reglage .................255
Vindrutetorkare och spolare .............................256
Bakrutetorkare och spolare .............................260 4-4. Tanka
Öppna tanklocket .............. 262
4-5. Använda förarstödssystemen
Toyota Safety Sense ......... 267
PCS (Aktivt krockskyddssystem)........ 273
LDA (Aktiv körfilsvarning).................. 287
RSA (Vägskyltsigenkänning) ... 298
Aktiv farthållare från 0 km/tim ................... 303
Aktiv farthållare ................. 318
Farthållare ......................... 332
Körlägesväljare ............... 337
Hastighetsbegränsare ....... 339
BSM (Dödavinkelvarnare)........ 342
• Dödavinkelvarnaren, funktion ......................... 346
• Backvarnare för korsande trafik .............. 350
Toyota parkeringssensorer ......... 355
Intelligent Clearance Sonar .............................. 367
S-IPA (Intelligent parkeringsassistans) ....... 380
Förarstödssystem.............. 416
4-6. Körtips Hybridbil, körtips................ 423
Råd för vinterkörning ......... 426
4Körning
OM47B56SE.book Page 3 Wednesday, September 21, 2016 5:34 PM

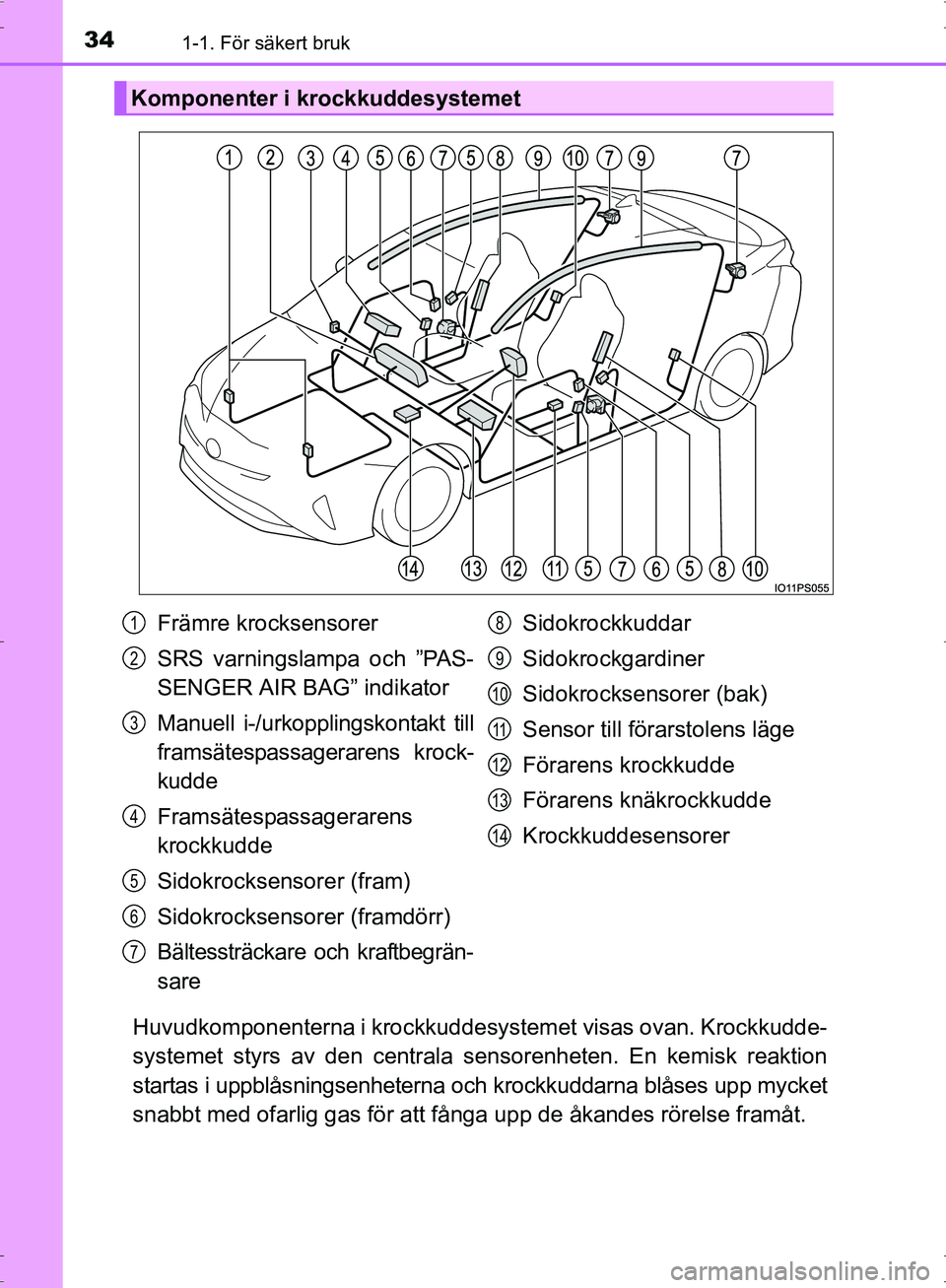

Page 34 of 668

341-1. För säkert bruk
OM47B56SE
Huvudkomponenterna i krockkuddesystemet visas ovan. Krockkudde-
systemet styrs av den centrala sensorenheten. En kemisk reaktion
startas i uppblåsningsenheterna och krockkuddarna blåses upp mycket
snabbt med ofarlig gas för att fånga upp de åkandes rörelse framåt.
Komponenter i krockkuddesystemet
Främre krocksensorer
SRS varningslampa och ”PAS-
SENGER AIR BAG” indikator
Manuell i-/urkopplingskontakt till
framsätespassagerarens krock-
kudde
Framsätespassagerarens
krockkudde
Sidokrocksensorer (fram)
Sidokrocksensorer (framdörr)
Bältessträckare och kraftbegrän-
sare Sidokrockkuddar
Sidokrockgardiner
Sidokrocksensorer (bak)
Sensor till förarstolens läge
Förarens krockkudde
Förarens knäkrockkudde
Krockkuddesensorer1
2
3
4
5
6
7
8
9
10
11
12
13
14
OM47B56SE.book Page 34 Wednes
day, September 21, 2016 5:34 PM

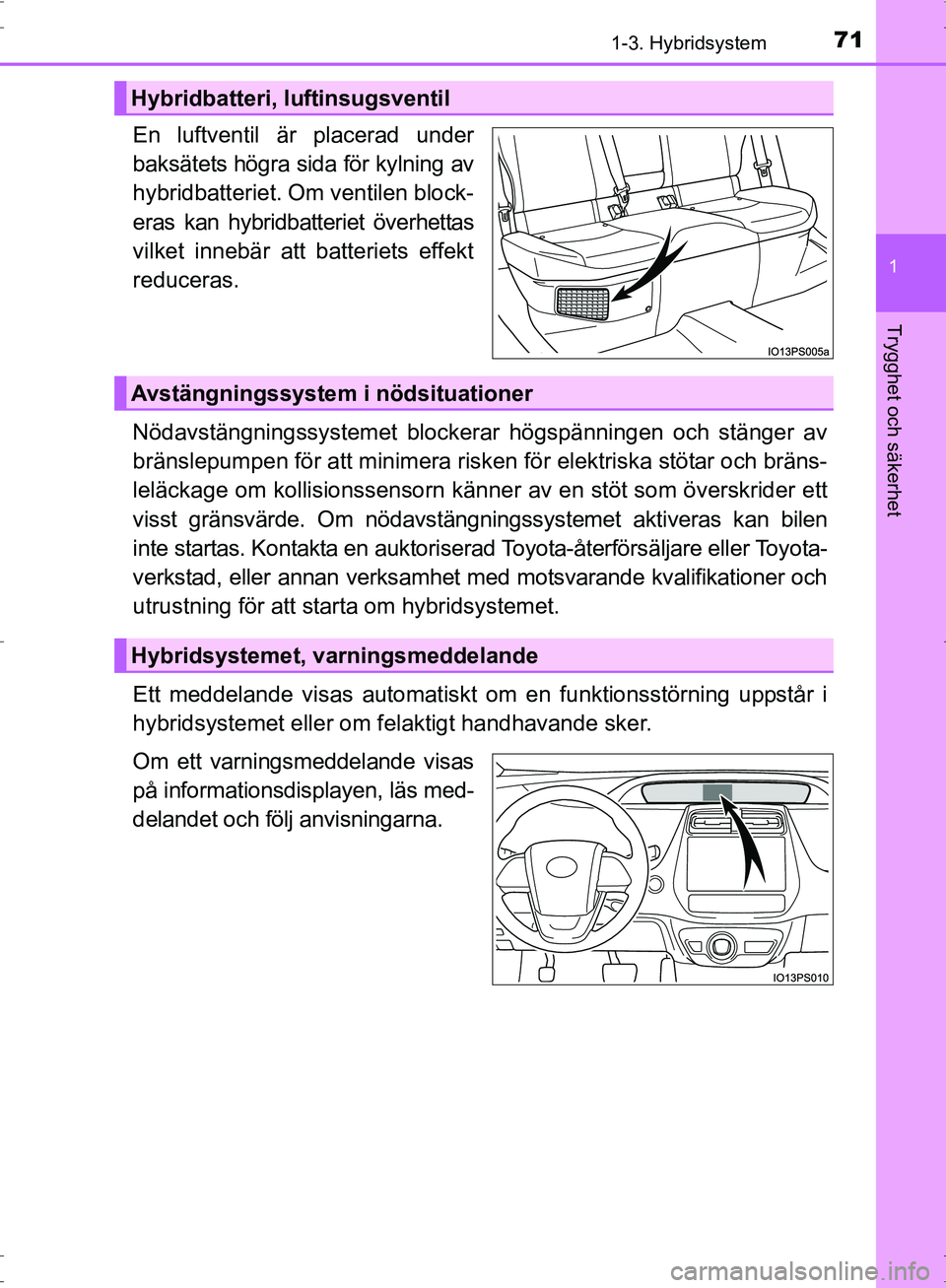

Page 71 of 668

711-3. Hybridsystem
1
OM47B56SE
Trygghet och säkerhet
En luftventil är placerad under
baksätets högra sida för kylning av
hybridbatteriet. Om ventilen block-
eras kan hybridbatteriet överhettas
vilket innebär att batteriets effekt
reduceras.
Nödavstängningssystemet blockerar högspänningen och stänger av
bränslepumpen för att minimera risken för elektriska stötar och bräns-
leläckage om kollisionssensorn känne r av en stöt som överskrider ett
visst gränsvärde. Om nödavstängningssystemet aktiveras kan bilen
inte startas. Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verksamhet med motsvarande kvalifikationer och
utrustning för att starta om hybridsystemet.
Ett meddelande visas automatiskt om en funktionsstörning uppstår i
hybridsystemet eller om felaktigt handhavande sker.
Om ett varningsmeddelande visas
på informationsdisplayen, läs med-
delandet och följ anvisningarna.
Hybridbatteri, luftinsugsventil
Avstängningssystem i nödsituationer
Hybridsystemet, varningsmeddelande
OM47B56SE.book Page 71 Wednes day, September 21, 2016 5:34 PM

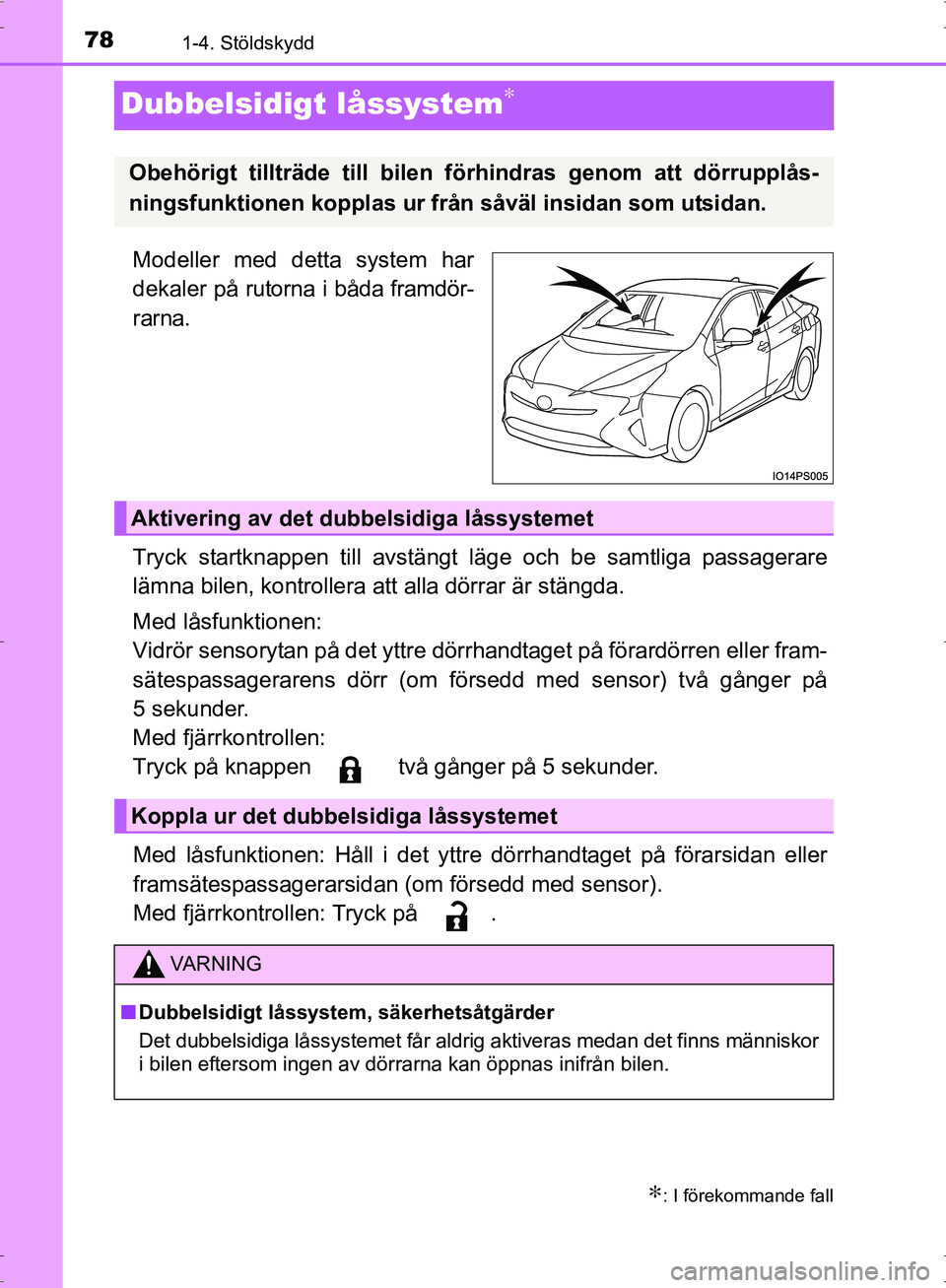

Page 78 of 668

781-4. Stöldskydd
OM47B56SE
Dubbelsidigt låssystem∗
Modeller med detta system har
dekaler på rutorna i båda framdör-
rarna.
Tryck startknappen till avstängt läge och be samtliga passagerare
lämna bilen, kontrollera att alla dörrar är stängda.
Med låsfunktionen:
Vidrör sensorytan på det yttre dörrhandtaget på förardörren eller fram-
sätespassagerarens dörr (om försedd med sensor) två gånger på
5 sekunder.
Med fjärrkontrollen:
Tryck på knappen
två gånger på 5 sekunder.
Med låsfunktionen: Håll i det yttre dörrhandtaget på förarsidan eller
framsätespassagerarsidan (om försedd med sensor).
Med fjärrkontrollen: Tryck på .
∗: I förekommande fall
Obehörigt tillträde till bilen förhindras genom att dörrupplås-
ningsfunktionen kopplas ur från såväl insidan som utsidan.
Aktivering av det dubbelsidiga låssystemet
Koppla ur det dubbelsidiga låssystemet
VA R N I N G
■ Dubbelsidigt låssystem, säkerhetsåtgärder
Det dubbelsidiga låssystemet får aldrig aktiveras medan det finns människor
i bilen eftersom ingen av dörrarna kan öppnas inifrån bilen.
OM47B56SE.book Page 78 Wednes day, September 21, 2016 5:34 PM

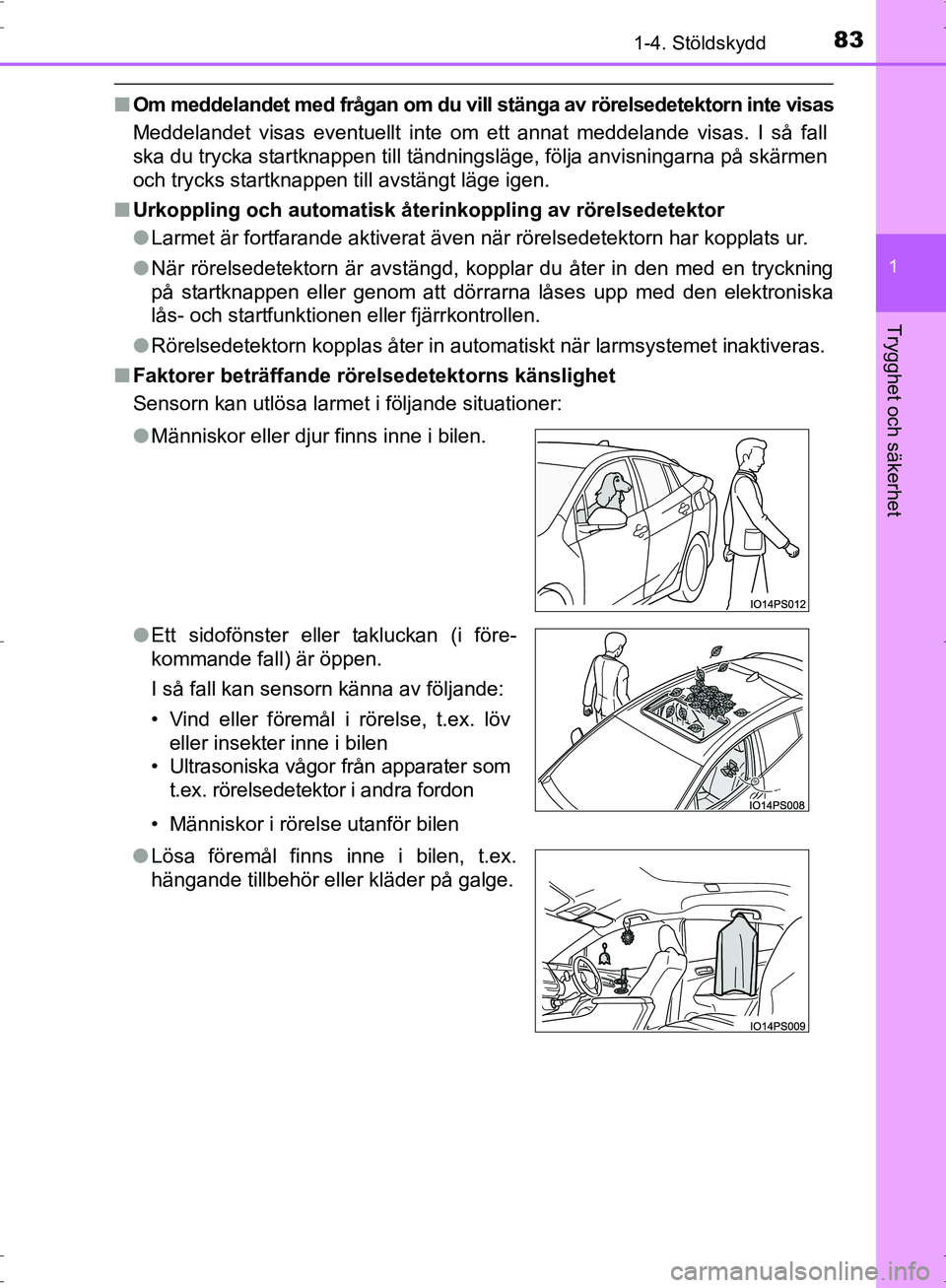

Page 83 of 668

831-4. Stöldskydd
1
OM47B56SE
Trygghet och säkerhet
■Om meddelandet med frågan om du vill stänga av rörelsedetektorn inte visas
Meddelandet visas eventuellt inte om ett annat meddelande visas. I så fall
ska du trycka startknappen till tändningsläge, följa anvisningarna på skärmen
och trycks startknappen till avstängt läge igen.
■ Urkoppling och automatisk åter inkoppling av rörelsedetektor
● Larmet är fortfarande aktiverat även när rörelsedetektorn har kopplats ur.
● När rörelsedetektorn är avstängd, kopplar du åter in den \
med en tryckning
på startknappen eller genom att dörrarna låses upp med den elektroniska
lås- och startfunktionen eller fjärrkontrollen.
● Rörelsedetektorn kopplas åter in automatiskt när larmsystemet inaktiveras.
■ Faktorer beträffande röre lsedetektorns känslighet
Sensorn kan utlösa larmet i följande situationer:
• Människor i rörelse utanför bilen
●
Människor eller djur finns inne i bilen.
● Ett sidofönster eller takluckan (i före-
kommande fall) är öppen.
I så fall kan sensorn känna av följande:
• Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
• Ultrasoniska vågor från apparater som
t.ex. rörelsedetek tor i andra fordon
●Lösa föremål finns inne i bilen, t.ex.
hängande tillbehör eller kläder på galge.
OM47B56SE.book Page 83 Wednes day, September 21, 2016 5:34 PM

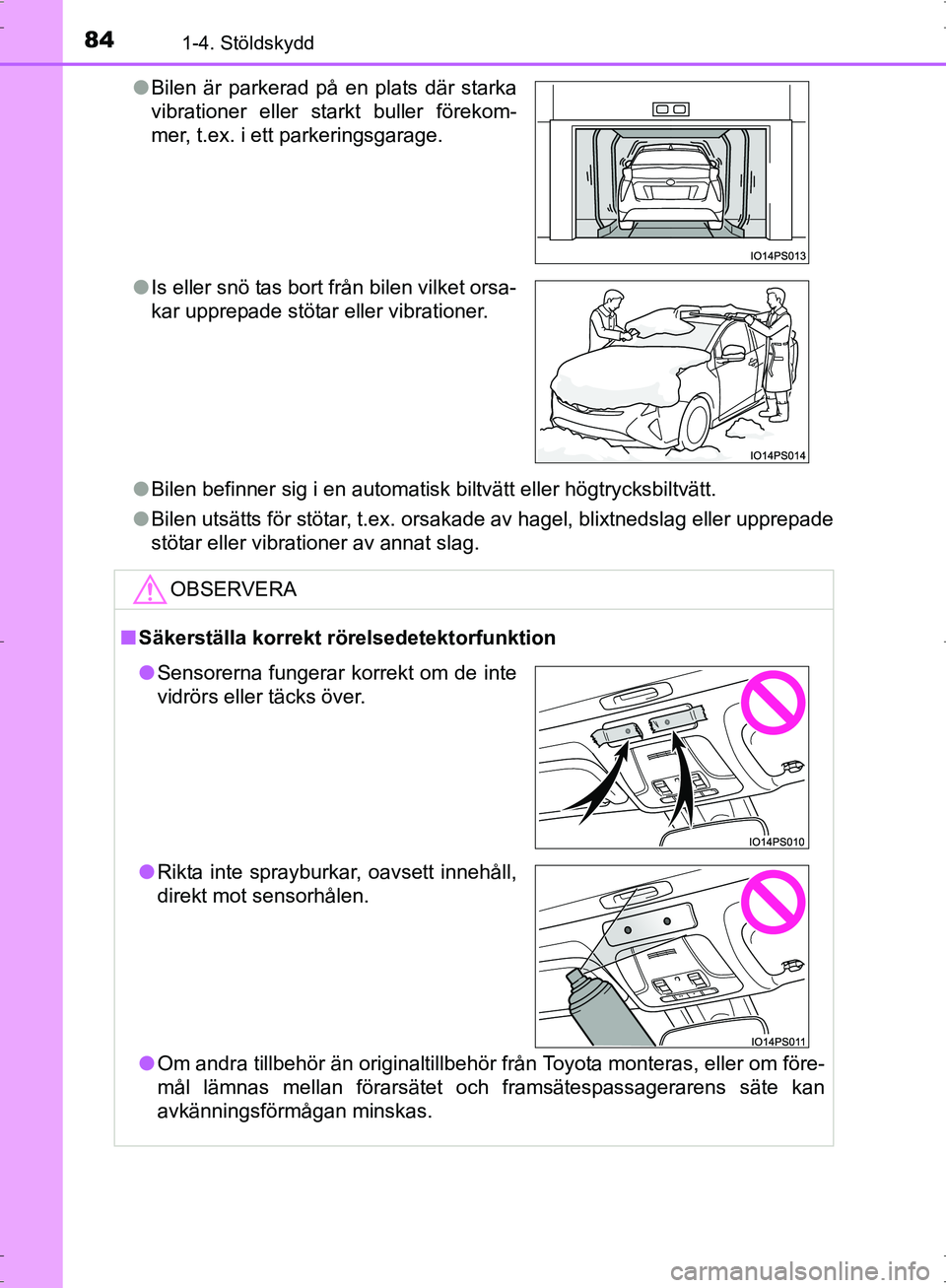

Page 84 of 668

841-4. Stöldskydd
OM47B56SE●
Bilen befinner sig i en automatisk biltvätt eller högtrycksbiltvätt.
● Bilen utsätts för stötar, t.ex. orsakade av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
●
Bilen är parkerad på en plats där starka
vibrationer eller starkt buller förekom-
mer, t.ex. i ett parkeringsgarage.
● Is eller snö tas bort från bilen vilket orsa-
kar upprepade stötar eller vibrationer.
OBSERVERA
■Säkerställa korrekt rö relsedetektorfunktion
● Om andra tillbehör än originaltillbehör fr ån Toyota monteras, eller om före-
mål lämnas mellan förarsätet och framsätespassagerarens säte kan
avkänningsförmågan minskas.
● Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
● Rikta inte sprayburkar, oavsett innehåll,
direkt mot sensorhålen.
OM47B56SE.book Page 84 Wednes day, September 21, 2016 5:34 PM

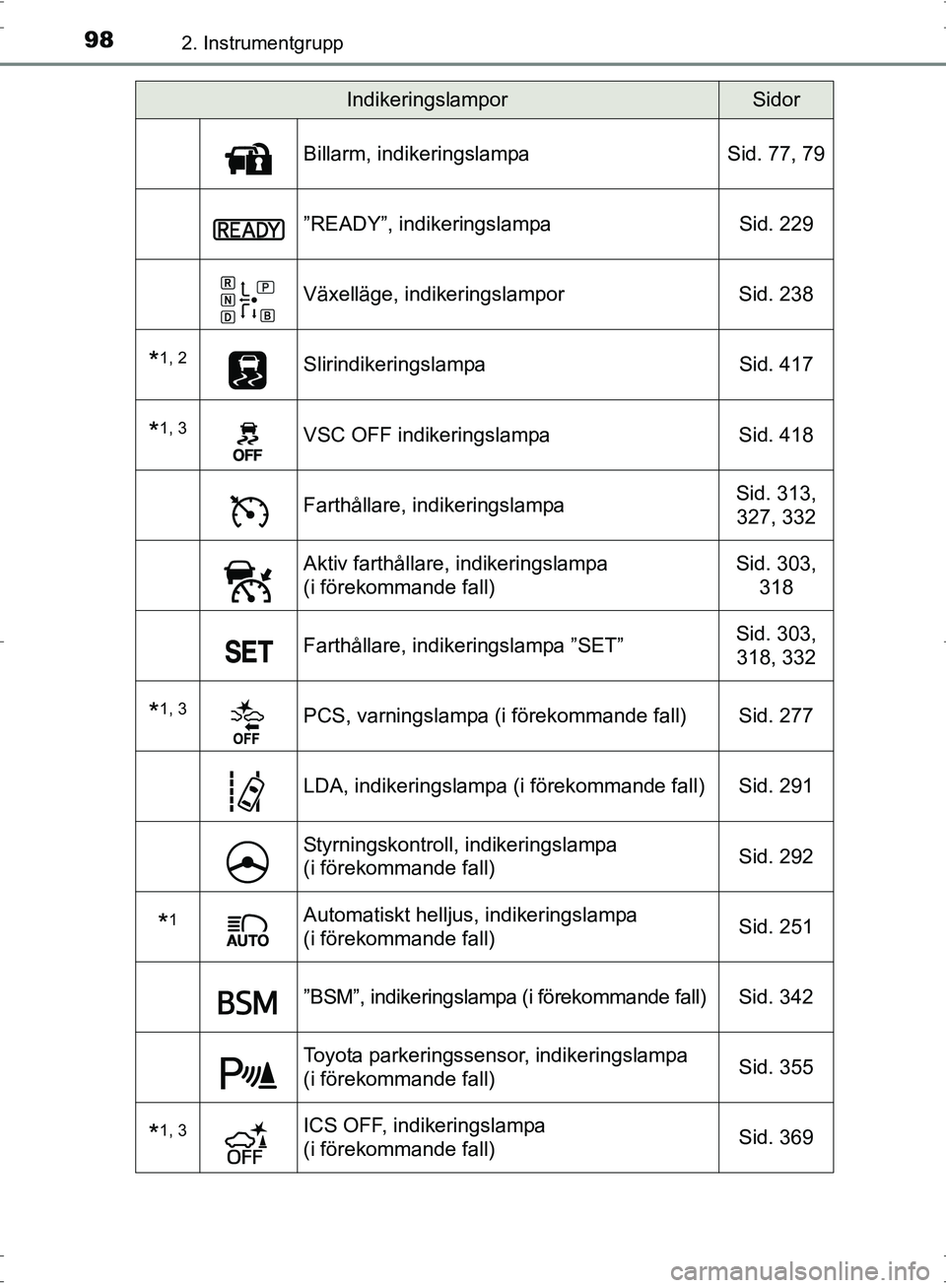

Page 98 of 668

982. Instrumentgrupp
OM47B56SE
Billarm, indikeringslampaSid. 77, 79
”READY”, indikeringslampa Sid. 229
Växelläge, indikeringslamporSid. 238
*1, 2Slirindikeringslampa Sid. 417
*1, 3VSC OFF indikeringslampaSid. 418
Farthållare, indikeringslampaSid. 313,
327, 332
Aktiv farthållare, indikeringslampa
(i förekommande fall) Sid. 303,
318
Farthållare, indikeringslampa ”SET” Sid. 303,
318, 332
*1, 3PCS, varningslampa (i förekommande fall) Sid. 277
LDA, indikeringslampa (i förekommande fall) Sid. 291
Styrningskontroll, indikeringslampa
(i förekommande fall) Sid. 292
*1Automatiskt helljus, indikeringslampa
(i förekommande fall)Sid. 251
”BSM”, indikeringslampa (i förekommande fall) Sid. 342
Toyota parkeringssensor, indikeringslampa
(i förekommande fall)
Sid. 355
*1, 3ICS OFF, indikeringslampa
(i förekommande fall)Sid. 369
IndikeringslamporSidor
OM47B56SE.book Page 98 Wednes
day, September 21, 2016 5:34 PM

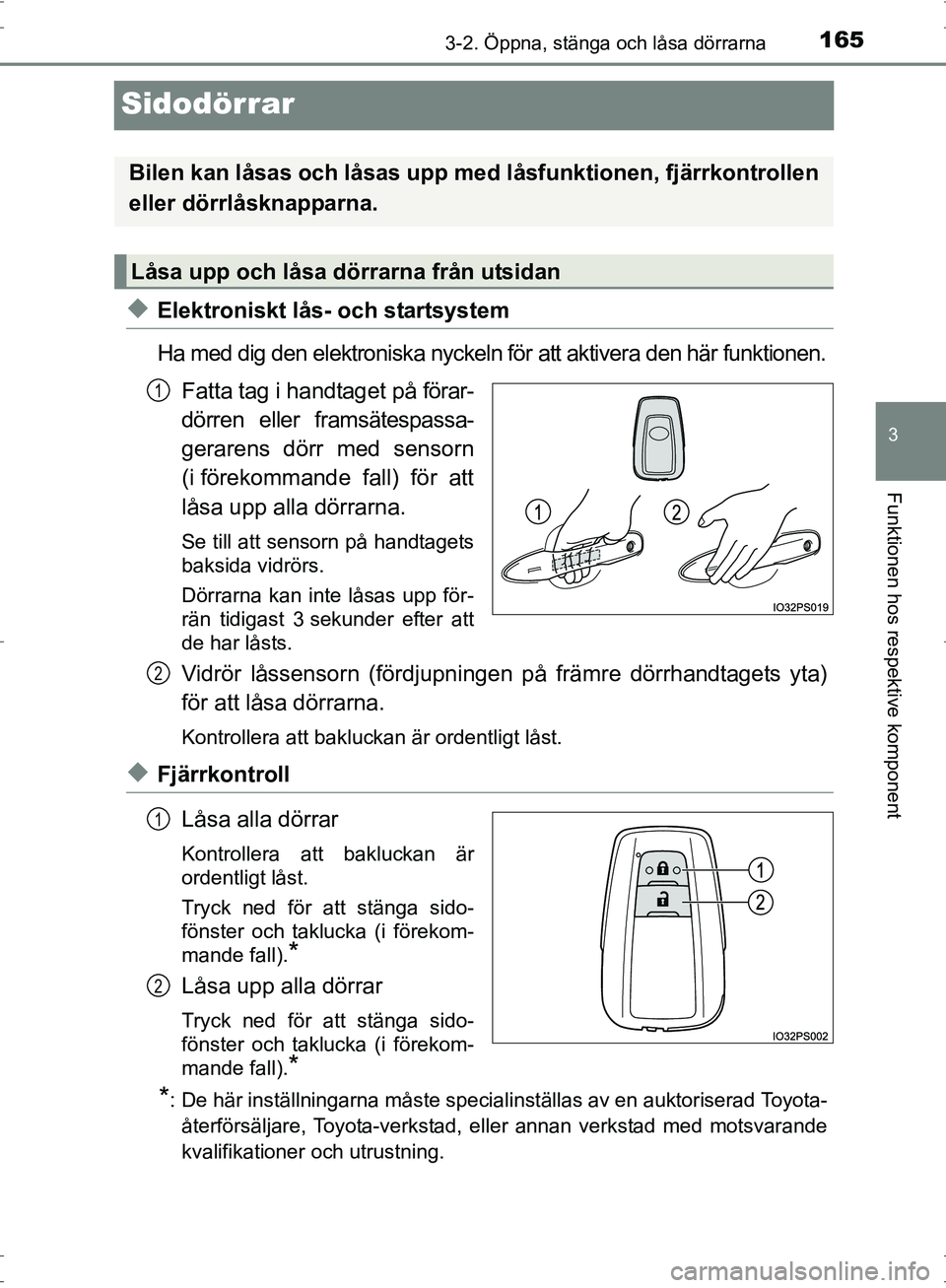

Page 165 of 668

165
3
3-2. Öppna, stänga och låsa dörrarna
Funktionen hos respektive komponent
OM47B56SE
Sidodörrar
◆Elektroniskt lås- och startsystem
Ha med dig den elektroniska nyckeln för att aktivera den här funktionen.
Fatta tag i handtaget på förar-
dörren eller framsätespassa-
gerarens dörr med sensorn
(i förekommande fall) för att
låsa upp alla dörrarna.
Se till att sensorn på handtagets
baksida vidrörs.
Dörrarna kan inte låsas upp för-
rän tidigast 3 sekunder efter att
de har låsts.
Vidrör låssensorn (fördjupningen på främre dörrhandtagets yta)
för att låsa dörrarna.
Kontrollera att bakluckan är ordentligt låst.
◆Fjärrkontroll
Låsa alla dörrar
Kontrollera att bakluckan är
ordentligt låst.
Tryck ned för att stänga sido-
fönster och taklucka (i förekom-
mande fall).
*
Låsa upp alla dörrar
Tryck ned för att stänga sido-
fönster och taklucka (i förekom-
mande fall).
*
*
: De här inställningarna måste specialinställas av en auktoriserad Toyota-
återförsäljare, Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer och utrustning.
Bilen kan låsas och låsas upp me d låsfunktionen, fjärrkontrollen
eller dörrlåsknapparna.
Låsa upp och låsa dörrarna från utsidan
1
2
1
2
OM47B56SE.book Page 165 Wedne sday, September 21, 2016 5:34 PM

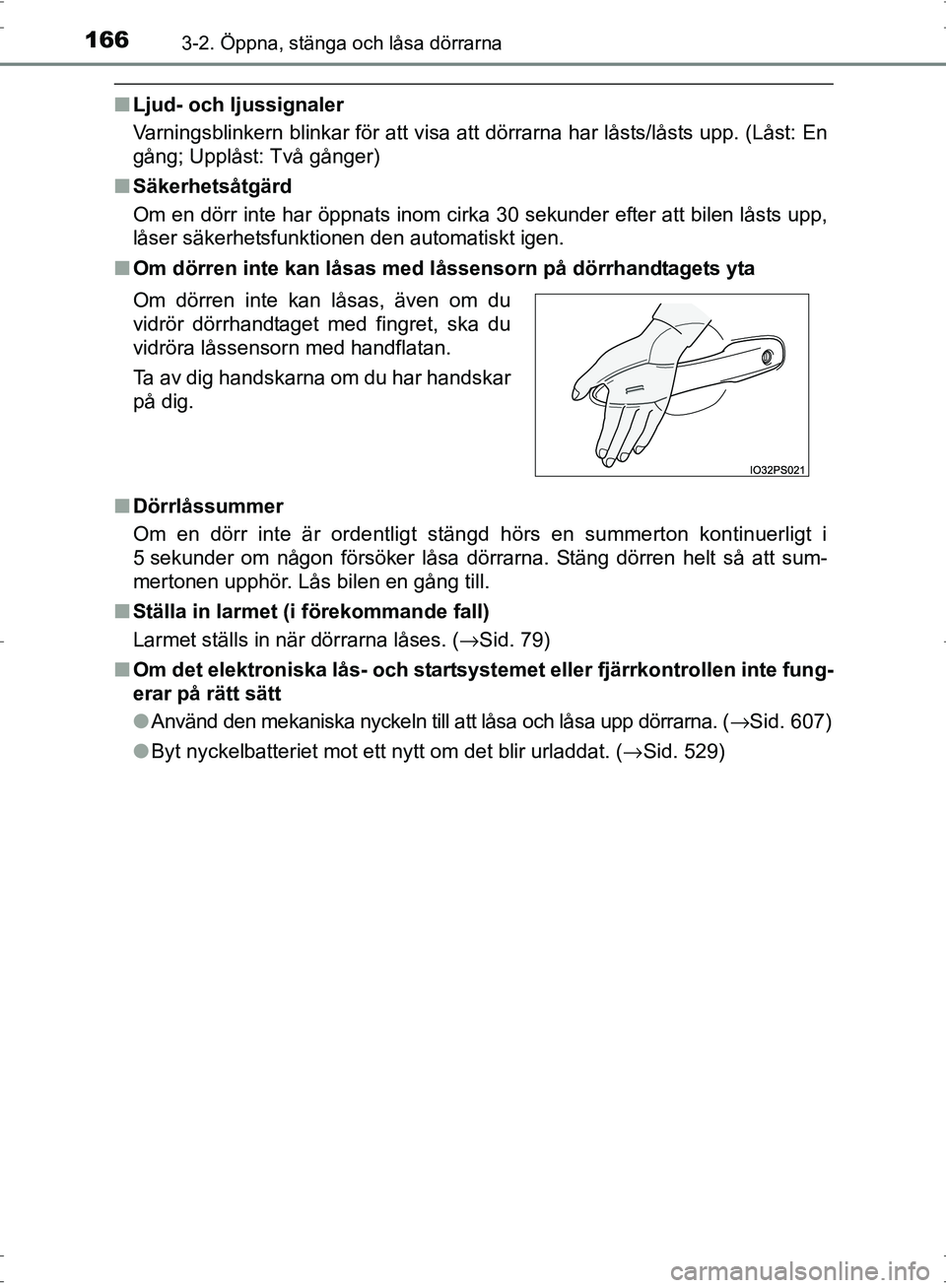

Page 166 of 668

1663-2. Öppna, stänga och låsa dörrarna
OM47B56SE
■Ljud- och ljussignaler
Varningsblinkern blinkar för att visa att dörrarna har låsts/låsts upp. (Låst: En
gång; Upplåst: Två gånger)
■ Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka 30 sekunder efter att bilen låsts upp,
låser säkerhetsfunktionen den automatiskt igen.
■ Om dörren inte kan låsas med låssensorn på dörrhandtagets yta
■ Dörrlåssummer
Om en dörr inte är ordentligt stängd hörs en summerton kontinuerligt i
5 sekunder om någon försöker låsa dörrarna. Stäng dörren helt så att sum-
mertonen upphör. Lås bilen en gång till.
■ Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses. ( →Sid. 79)
■ Om det elektroniska lås- och startsystemet eller fjärrkontrollen inte fung-
erar på rätt sätt
●Använd den mekaniska nyckeln till att låsa och låsa upp dörrarna. ( →Sid. 607)
● Byt nyckelbatteriet mot ett nytt om det blir urladdat. ( →Sid. 529)
Om dörren inte kan låsas, även om du
vidrör dörrhandtaget med fingret, ska du
vidröra låssensorn med handflatan.
Ta av dig handskarna om du har handskar
på dig.
OM47B56SE.book Page 166 Wedne
sday, September 21, 2016 5:34 PM

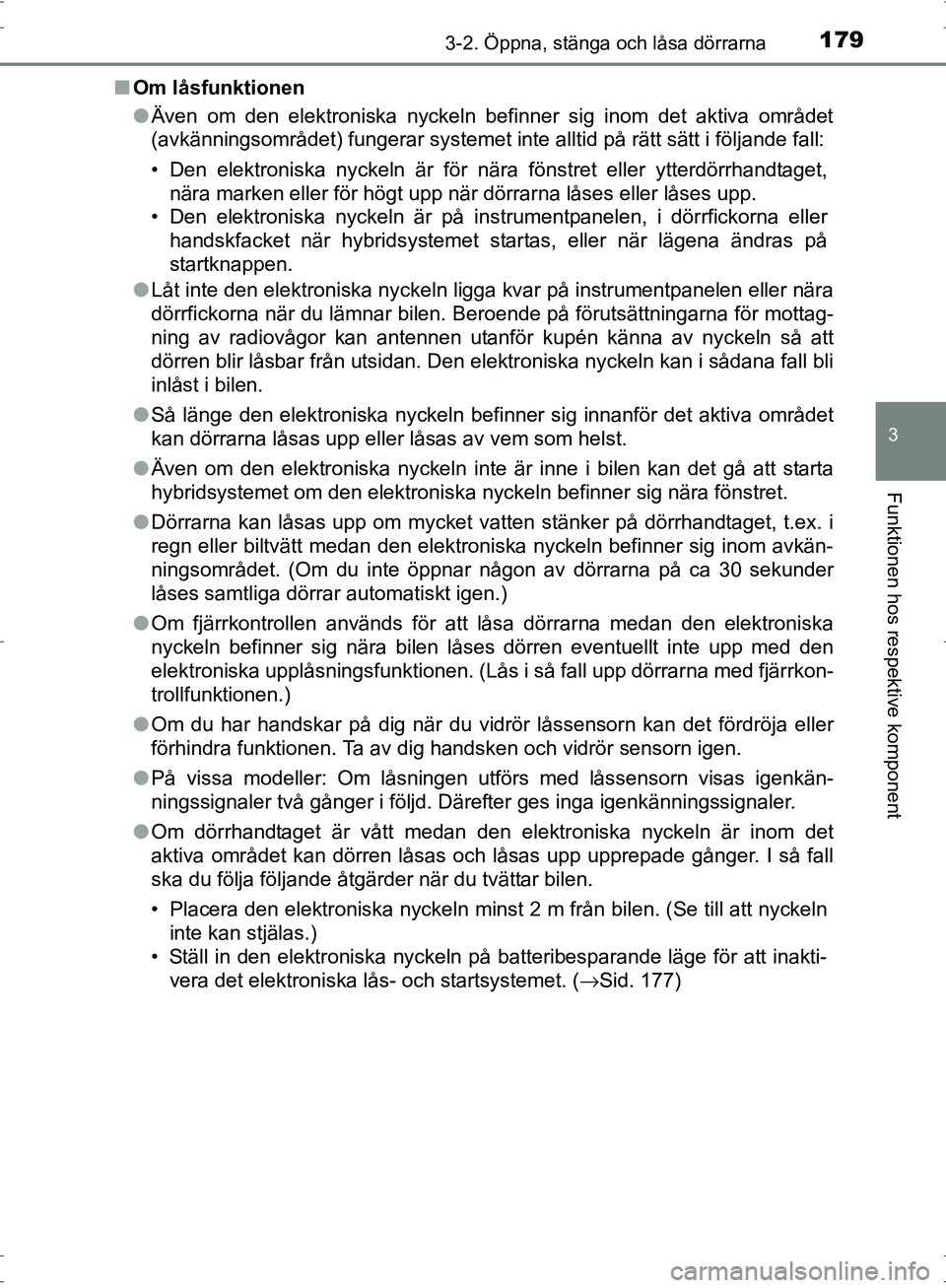

Page 179 of 668

1793-2. Öppna, stänga och låsa dörrarna
3
Funktionen hos respektive komponent
OM47B56SE■
Om låsfunktionen
●Även om den elektroniska nyckeln befinner sig inom det aktiva området
(avkänningsområdet) fungerar systemet inte alltid på rätt sätt i följande fall:
• Den elektroniska nyckeln är för nära fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när dörrarna låses eller låses upp.
• Den elektroniska nyckeln är på instrumentpanelen, i dörrfickorna eller
handskfacket när hybridsystemet startas, eller när lägena ändras på
startknappen.
● Låt inte den elektroniska nyckeln ligga kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen. Beroende på förutsättningarna för mottag-
ning av radiovågor kan antennen utanför kupén känna av nyckeln så att
dörren blir låsbar från utsidan. Den elektroniska nyckeln kan i sådana fall bli
inlåst i bilen.
● Så länge den elektroniska nyckeln befinner sig innanför det aktiva området
kan dörrarna låsas upp eller låsas av vem som helst.
● Även om den elektroniska nyckeln inte är inne i bilen kan det gå att starta
hybridsystemet om den elektroniska nyckeln befinner sig nära fönst\
ret.
● Dörrarna kan låsas upp om mycket vatten stänker på dörrhandtaget, t.ex. i
regn eller biltvätt medan den elektroniska nyckeln befinner sig inom avkän-
ningsområdet. (Om du inte öppnar någon av dörrarna på ca 30 sekunder
låses samtliga dörrar automatiskt igen.)
● Om fjärrkontrollen används för att låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen låses dörren eventuellt inte upp med den
elektroniska upplåsningsfunktionen. (Lås i så fall upp dörr\
arna med fjärrkon-
trollfunktionen.)
● Om du har handskar på dig när du vidrör låssensorn kan det fördröja eller
förhindra funktionen. Ta av dig handsken och vidrör sensorn igen.
● På vissa modeller: Om låsningen utförs med låssensorn visas igenkän-
ningssignaler två gånger i följd. Därefter ges inga igenkänningssignaler.
● Om dörrhandtaget är vått medan den elektroniska nyckeln är inom det
aktiva området kan dörren låsas och låsas upp upprepade gånger. I så fall
ska du följa följande åtgärder när du tvättar bilen.
• Placera den elektroniska nyckeln minst 2 m från bilen. (Se till att nyckeln
inte kan stjälas.)
• Ställ in den elektroniska nyckeln på batteribesparande läge för att inakti- vera det elektroniska lås- och startsystemet. (→Sid. 177)
OM47B56SE.book Page 179 Wedne sday, September 21, 2016 5:34 PM
