4094-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)

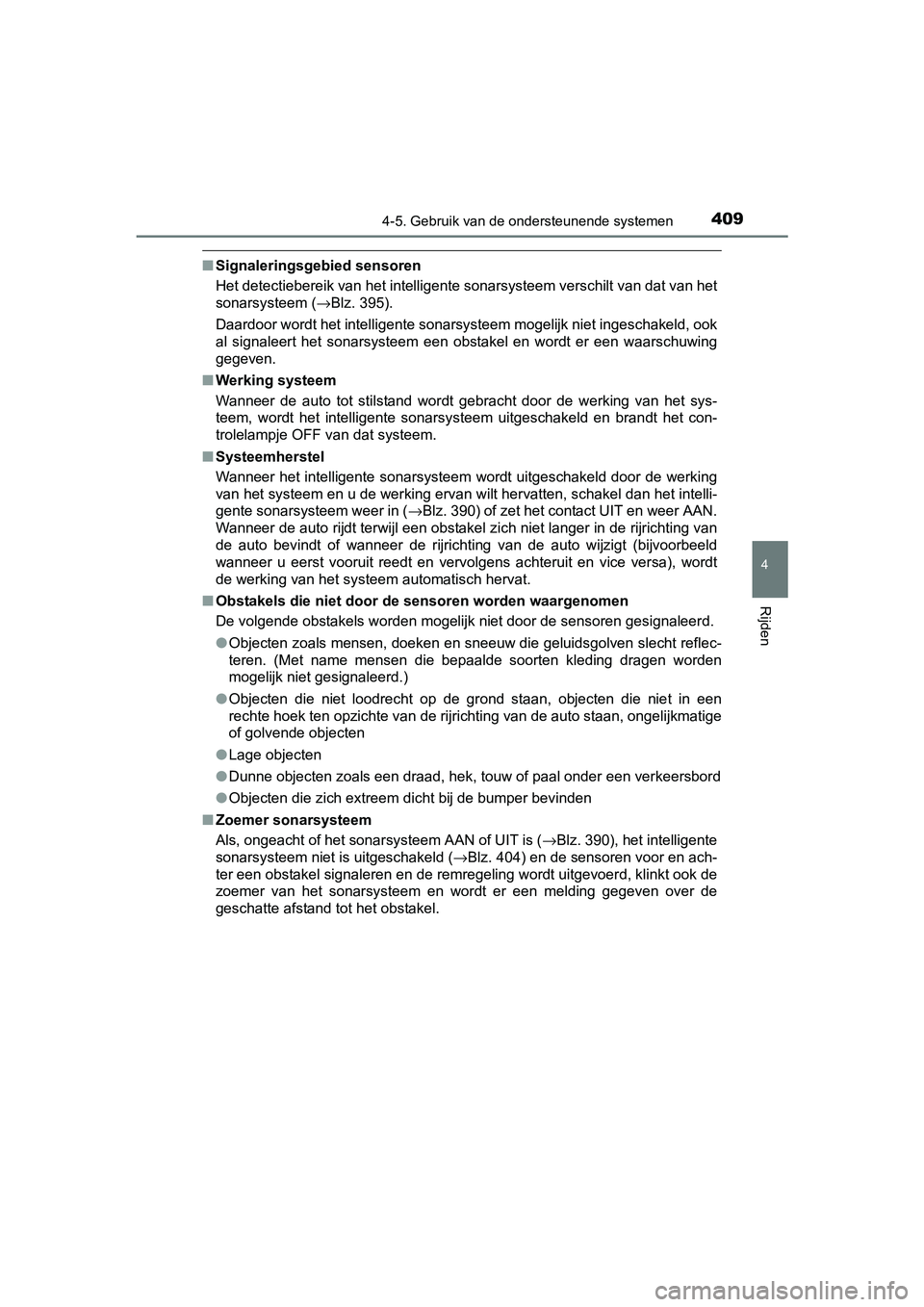

■Signaleringsgebied sensoren
Het detectiebereik van het intelligente sonarsysteem verschilt van dat van het
sonarsysteem ( →Blz. 395).
Daardoor wordt het intelligente sonarsysteem mogelijk niet ingeschakeld, ook
al signaleert het sonarsysteem een obstakel en wordt er een waa rschuwing
gegeven.
■ Werking systeem
Wanneer de auto tot stilstand wordt gebracht door de werking va n het sys-
teem, wordt het intelligente sonarsysteem uitgeschakeld en bran dt het con-
trolelampje OFF van dat systeem.
■ Systeemherstel
Wanneer het intelligente sonarsysteem wordt uitgeschakeld door de werking
van het systeem en u de werking ervan wilt hervatten, schakel d an het intelli-
gente sonarsysteem weer in ( →Blz. 390) of zet het contact UIT en weer AAN.
Wanneer de auto rijdt terwijl een obstakel zich niet langer in de rijrichting van
de auto bevindt of wanneer de rijrichting van de auto wijzigt ( bijvoorbeeld
wanneer u eerst vooruit reedt en vervolgens achteruit en vice versa), wordt
de werking van het systeem automatisch hervat.
■ Obstakels die niet door de sen soren worden waargenomen
De volgende obstakels worden mogelijk niet door de sensoren gesignaleerd.
● Objecten zoals mensen, doeken en sneeuw die geluidsgolven slecht reflec-
teren. (Met name mensen die bepaalde soorten kleding dragen worden
mogelijk niet gesignaleerd.)
● Objecten die niet loodrecht op de grond staan, objecten die nie t in een
rechte hoek ten opzichte van de rijrichting van de auto staan, ongelijkmatige
of golvende objecten
● Lage objecten
● Dunne objecten zoals een draad, hek, touw of paal onder een ver keersbord
● Objecten die zich extreem dicht bij de bumper bevinden
■ Zoemer sonarsysteem
Als, ongeacht of het sonarsysteem AAN of UIT is ( →Blz. 390), het intelligente
sonarsysteem niet is uitgeschakeld ( →Blz. 404) en de sensoren voor en ach-
ter een obstakel signaleren en de remregeling wordt uitgevoerd, klinkt ook de
zoemer van het sonarsysteem en wordt er een melding gegeven ove r de
geschatte afstand tot het obstakel.
PRIUS_OM_OM47B56E_(EE).book Page 409 Friday, July 29, 2016 1 1:35 AM

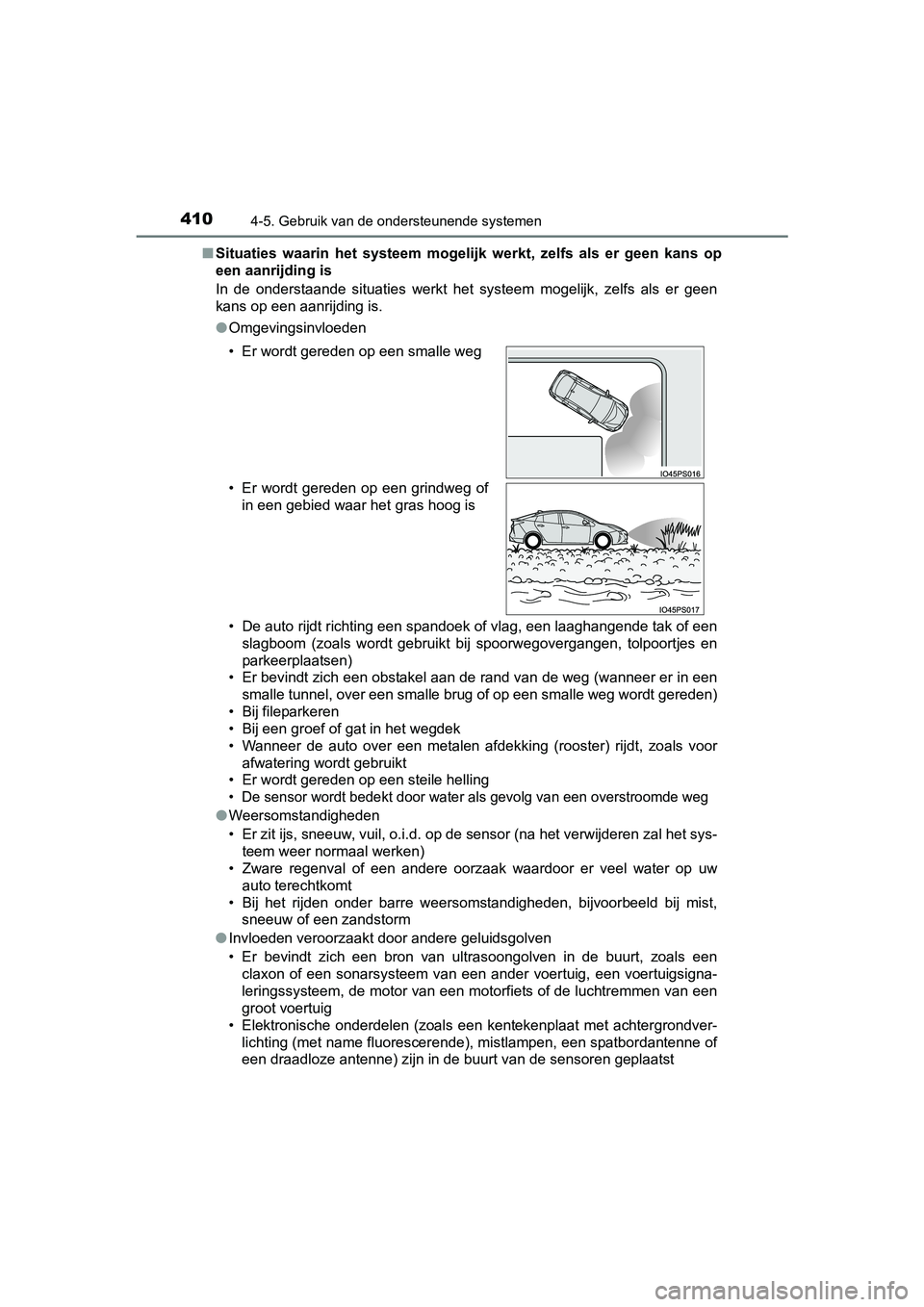

4104-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)■
Situaties waarin het systeem mogelijk werkt, zelfs als er geen kans op
een aanrijding is
In de onderstaande situaties werkt het systeem mogelijk, zelfs als er geen
kans op een aanrijding is.
● Omgevingsinvloeden
• De auto rijdt richting een spandoek of vlag, een laaghangende tak of een
slagboom (zoals wordt gebruikt bij spoorwegovergangen, tolpoort jes en
parkeerplaatsen)
• Er bevindt zich een obstakel aan de rand van de weg (wanneer e r in een
smalle tunnel, over een smalle brug of op een smalle weg wordt gereden)
• Bij fileparkeren
• Bij een groef of gat in het wegdek
• Wanneer de auto over een metalen afdekking (rooster) rijdt, zo als voor
afwatering wordt gebruikt
• Er wordt gereden op een steile helling
• De sensor wordt bedekt door wat er als gevolg van een overstroomde weg
●Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijde ren zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw
auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist,
sneeuw of een zandstorm
● Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een sonarsysteem van een ander voertuig, een voertuig signa-
leringssysteem, de motor van een motorfiets of de luchtremmen v an een
groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergr ondver-
lichting (met name fluorescerende), mistlampen, een spatbordant enne of
een draadloze antenne) zijn in de buurt van de sensoren geplaat st
• Er wordt gereden op een smalle weg
• Er wordt gereden op een grindweg of
in een gebied waar het gras hoog is
PRIUS_OM_OM47B56E_(EE).book Page 410 Friday, July 29, 2016 1 1:35 AM

4114-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)●

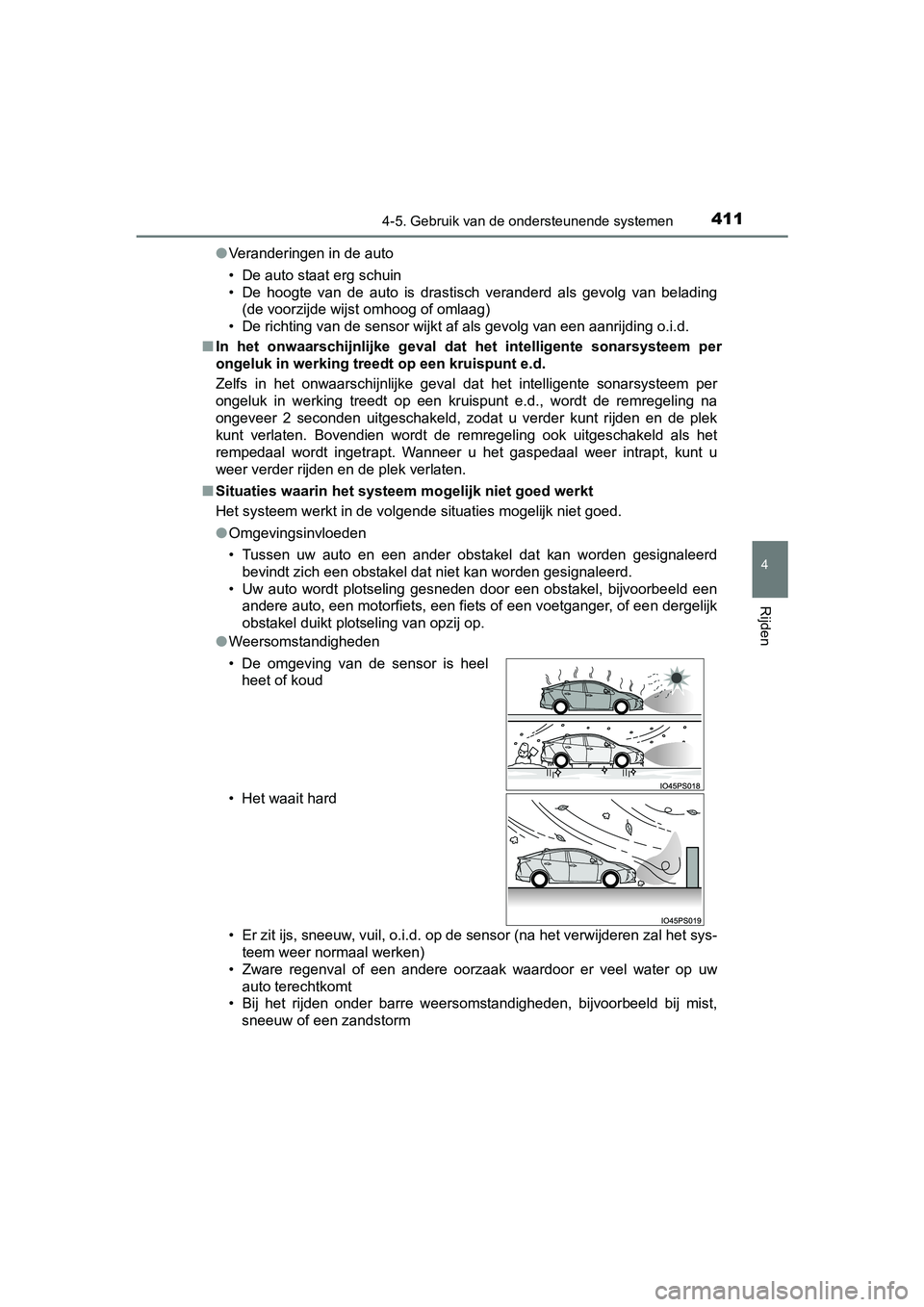

Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van be lading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijdi ng o.i.d.
■ In het onwaarschijnlijke geval dat het intelligente sonarsysteem per
ongeluk in werking treedt op een kruispunt e.d.
Zelfs in het onwaarschijnlijke geval dat het intelligente sonarsysteem per
ongeluk in werking treedt op een kruispunt e.d., wordt de remre geling na
ongeveer 2 seconden uitgeschakeld, zodat u verder kunt rijden en de plek
kunt verlaten. Bovendien wordt de remregeling ook uitgeschakeld als het
rempedaal wordt ingetrapt. Wanneer u het gaspedaal weer intrapt, kunt u
weer verder rijden en de plek verlaten.
■ Situaties waarin het systeem mogelijk niet goed werkt
Het systeem werkt in de volgende situaties mogelijk niet goed.
● Omgevingsinvloeden
• Tussen uw auto en een ander obstakel dat kan worden gesignalee rd
bevindt zich een obstakel dat niet kan worden gesignaleerd.
• Uw auto wordt plotseling gesneden door een obstakel, bijvoorbe eld een
andere auto, een motorfiets, een fiets of een voetganger, of ee n dergelijk
obstakel duikt plotseling van opzij op.
● Weersomstandigheden
• Er zit ijs, sneeuw, vuil, o.i.d. op de sensor (na het verwijde ren zal het sys-
teem weer normaal werken)
• Zware regenval of een andere oorzaak waardoor er veel water op uw
auto terechtkomt
• Bij het rijden onder barre weersomstandigheden, bijvoorbeeld b ij mist,
sneeuw of een zandstorm
• De omgeving van de sensor is heel
heet of koud
• Het waait hard
PRIUS_OM_OM47B56E_(EE).book Page 411 Friday, July 29, 2016 1 1:35 AM

4124-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)●

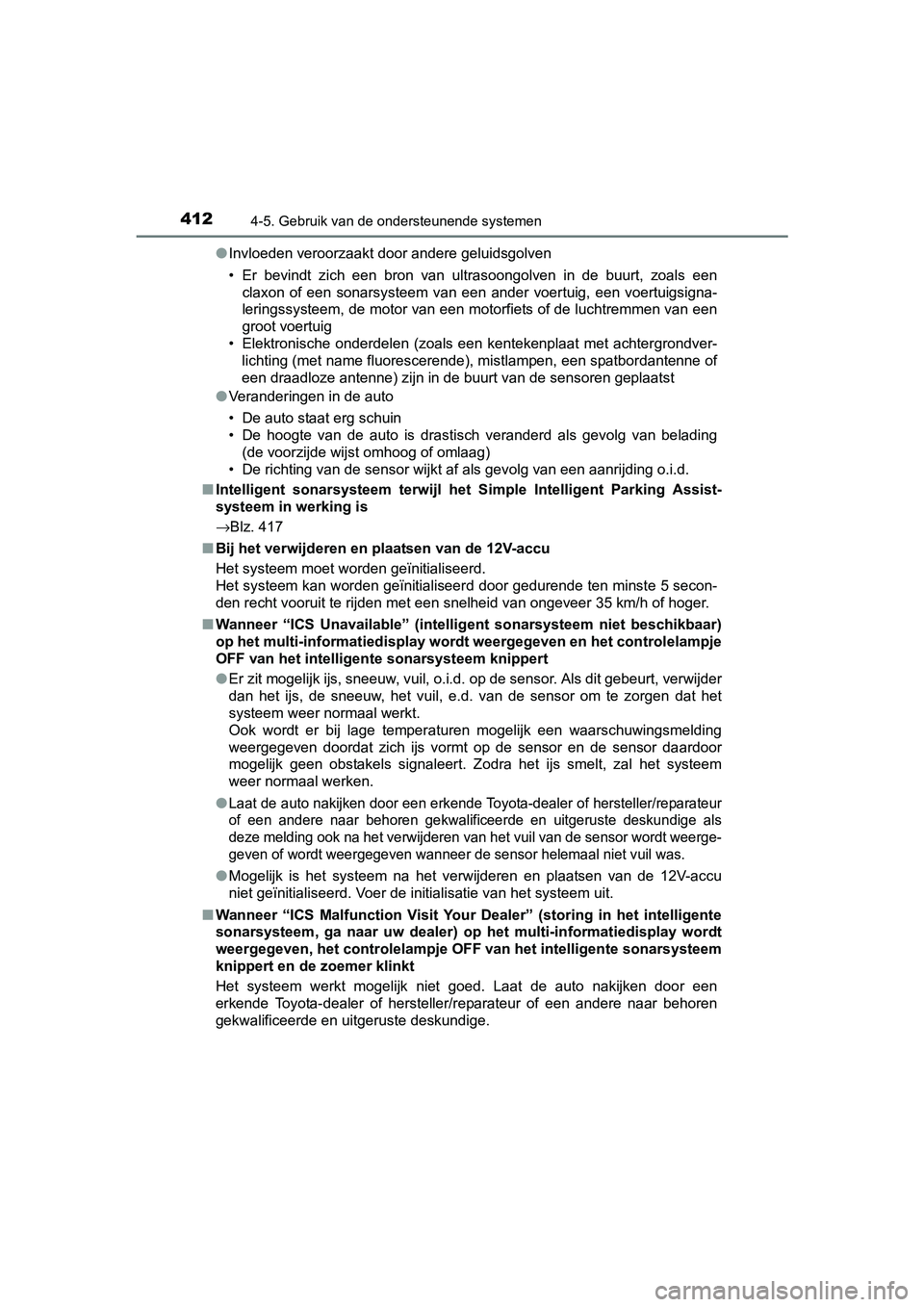

Invloeden veroorzaakt door andere geluidsgolven
• Er bevindt zich een bron van ultrasoongolven in de buurt, zoals een
claxon of een sonarsysteem van een ander voertuig, een voertuig signa-
leringssysteem, de motor van een motorfiets of de luchtremmen v an een
groot voertuig
• Elektronische onderdelen (zoals een kentekenplaat met achtergr ondver-
lichting (met name fluorescerende), mistlampen, een spatbordant enne of
een draadloze antenne) zijn in de buurt van de sensoren geplaat st
● Veranderingen in de auto
• De auto staat erg schuin
• De hoogte van de auto is drastisch veranderd als gevolg van be lading
(de voorzijde wijst omhoog of omlaag)
• De richting van de sensor wijkt af als gevolg van een aanrijdi ng o.i.d.
■ Intelligent sonarsysteem terwijl h et Simple Intelligent Parking Assist-
systeem in werking is
→Blz. 417
■ Bij het verwijderen en plaatsen van de 12V-accu
Het systeem moet worden geïnitialiseerd.
Het systeem kan worden geïnitialiseerd door gedurende ten minst e 5 secon-
den recht vooruit te rijden met een snelheid van ongeveer 35 km/h of hoger.
■ Wanneer “ICS Unavailable” (intell igent sonarsysteem niet beschikbaar)
op het multi-informatiedisplay wordt weergegeven en het control elampje
OFF van het intelligente sonarsysteem knippert
● Er zit mogelijk ijs, sneeuw, vuil, o.i.d. op de sensor. Als dit gebeurt, verwijder
dan het ijs, de sneeuw, het vuil, e.d. van de sensor om te zorgen dat het
systeem weer normaal werkt.
Ook wordt er bij lage temperaturen mogelijk een waarschuwingsme lding
weergegeven doordat zich ijs vormt op de sensor en de sensor da ardoor
mogelijk geen obstakels signaleert. Zodra het ijs smelt, zal he t systeem
weer normaal werken.
●
Laat de auto nakijken door een erkende Toyota-dealer of herstel ler/reparateur
of een andere naar behoren gekwalificeerde en uitgeruste deskun dige als
deze melding ook na het verwijderen van het vuil van de sensor wordt weerge-
geven of wordt weergegeven wanneer de sensor helemaal niet vuil was.
●Mogelijk is het systeem na het verwijderen en plaatsen van de 12V-accu
niet geïnitialiseerd. Voer de initialisatie van het systeem uit .
■ Wanneer “ICS Malfunction Visit Your Dealer” (storing in het int elligente
sonarsysteem, ga naar uw dealer) op het multi-informatiedisplay wordt
weergegeven, het controlelampje OFF van het intelligente sonars ysteem
knippert en de zoemer klinkt
Het systeem werkt mogelijk niet goed. Laat de auto nakijken doo r een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
PRIUS_OM_OM47B56E_(EE).book Page 412 Friday, July 29, 2016 1 1:35 AM

4134-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)

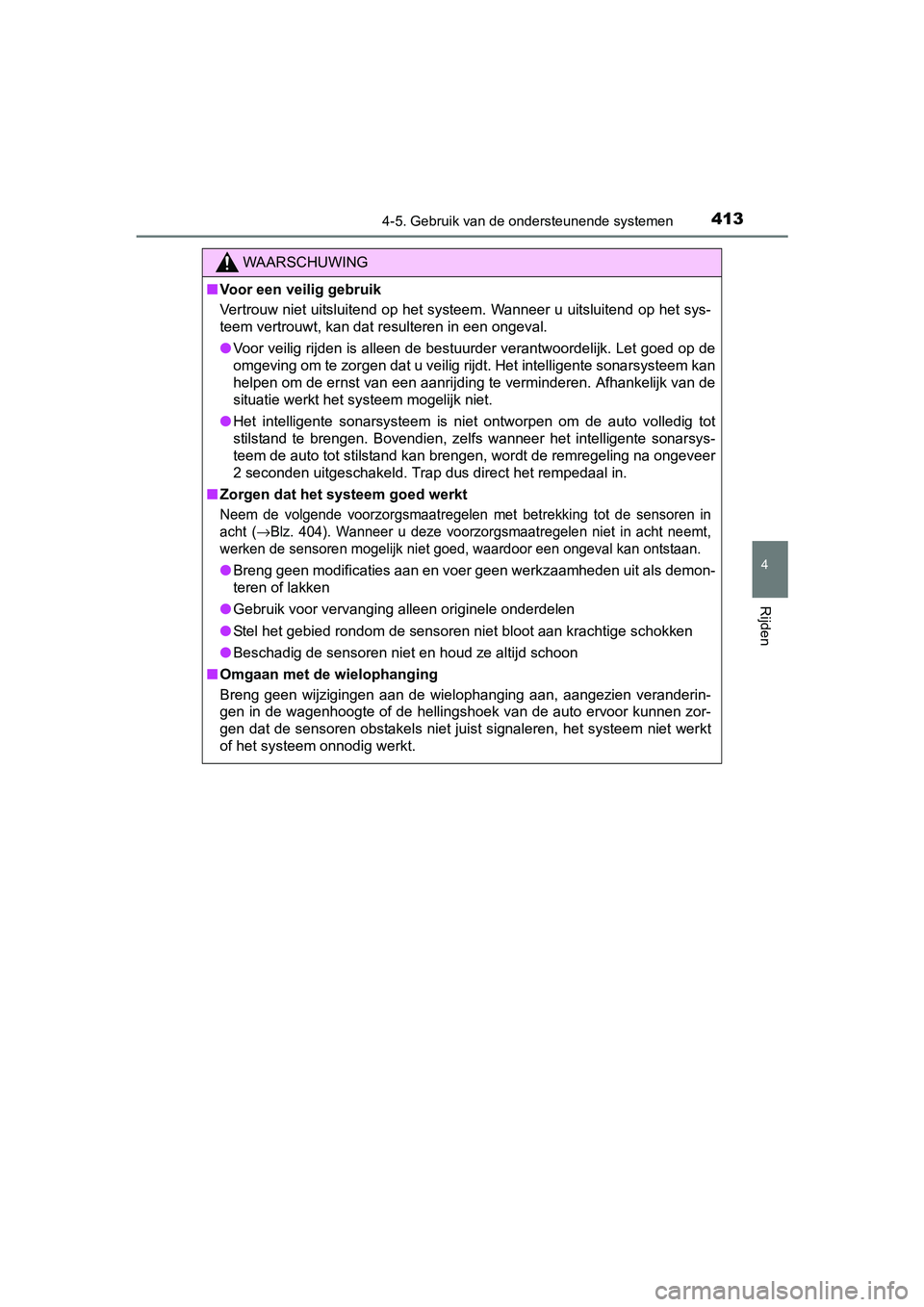

WAARSCHUWING
■Voor een veilig gebruik
Vertrouw niet uitsluitend op het systeem. Wanneer u uitsluitend op het sys-
teem vertrouwt, kan dat resulteren in een ongeval.
● Voor veilig rijden is alleen de bestuurder verantwoordelijk. Le t goed op de
omgeving om te zorgen dat u veilig rijdt. Het intelligente sona rsysteem kan
helpen om de ernst van een aanrijding te verminderen. Afhankelijk van de
situatie werkt het systeem mogelijk niet.
● Het intelligente sonarsysteem is niet ontworpen om de auto volledig tot
stilstand te brengen. Bovendien, zelfs wanneer het intelligente sonarsys-
teem de auto tot stilstand kan brengen, wordt de remregeling na ongeveer
2 seconden uitgeschakeld. Trap dus direct het rempedaal in.
■ Zorgen dat het systeem goed werkt
Neem de volgende voorzorgsmaatregelen met betrekking tot de sen soren in
acht (
→Blz. 404). Wanneer u deze voorzorgsmaatregelen niet in acht nee mt,
werken de sensoren mogelijk nie t goed, waardoor een ongeval kan ontstaan.
●Breng geen modificaties aan en voer geen werkzaamheden uit als demon-
teren of lakken
● Gebruik voor vervanging alleen originele onderdelen
● Stel het gebied rondom de sensoren niet bloot aan krachtige sch okken
● Beschadig de sensoren niet en houd ze altijd schoon
■ Omgaan met de wielophanging
Breng geen wijzigingen aan de wielophanging aan, aangezien vera nderin-
gen in de wagenhoogte of de hellingshoek van de auto ervoor kun nen zor-
gen dat de sensoren obstakels niet juist signaleren, het systee m niet werkt
of het systeem onnodig werkt.
PRIUS_OM_OM47B56E_(EE).book Page 413 Friday, July 29, 2016 1 1:35 AM

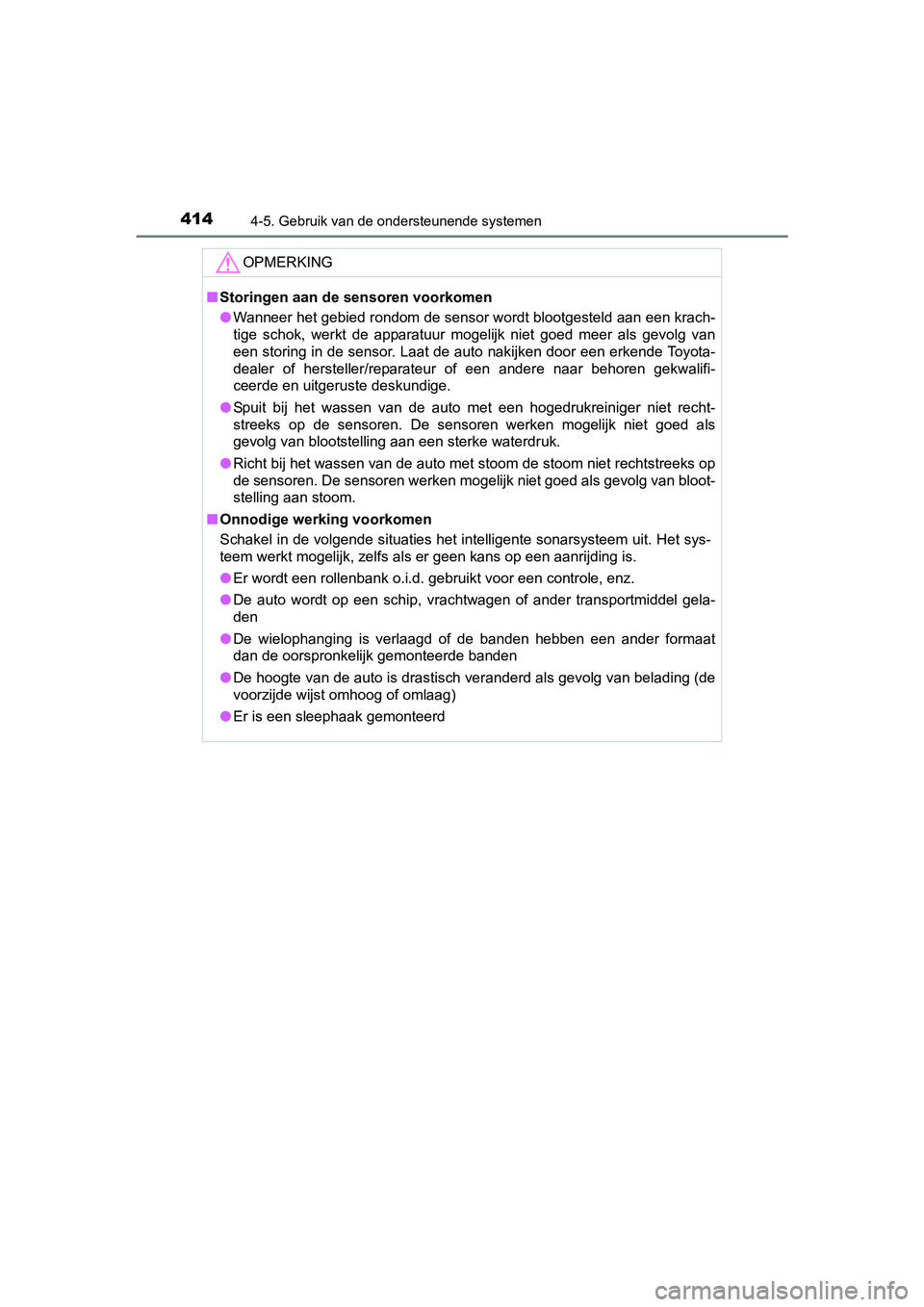

4144-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)
OPMERKING
■Storingen aan de sensoren voorkomen
● Wanneer het gebied rondom de sensor wordt blootgesteld aan een krach-
tige schok, werkt de apparatuur mogelijk niet goed meer als gevolg van
een storing in de sensor. Laat de auto nakijken door een erkend e Toyota-
dealer of hersteller/reparat eur of een andere naar behoren gekw alifi-
ceerde en uitgeruste deskundige.
● Spuit bij het wassen van de auto met een hogedrukreiniger niet recht-
streeks op de sensoren. De sensoren werken mogelijk niet goed a ls
gevolg van blootstelling aan een sterke waterdruk.
● Richt bij het wassen van de auto met stoom de stoom niet rechts treeks op
de sensoren. De sensoren werken mogelijk niet goed als gevolg van bloot-
stelling aan stoom.
■ Onnodige werking voorkomen
Schakel in de volgende situaties het intelligente sonarsysteem uit. Het sys-
teem werkt mogelijk, zelfs als er geen kans op een aanrijding i s.
● Er wordt een rollenbank o.i.d. gebruikt voor een controle, enz.
● De auto wordt op een schip, vrachtwagen of ander transportmidde l gela-
den
● De wielophanging is verlaagd of de banden hebben een ander form aat
dan de oorspronkelijk gemonteerde banden
● De hoogte van de auto is drastisch veranderd als gevolg van bel ading (de
voorzijde wijst omhoog of omlaag)
● Er is een sleephaak gemonteerd
PRIUS_OM_OM47B56E_(EE).book Page 414 Friday, July 29, 2016 1 1:35 AM

4264-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)

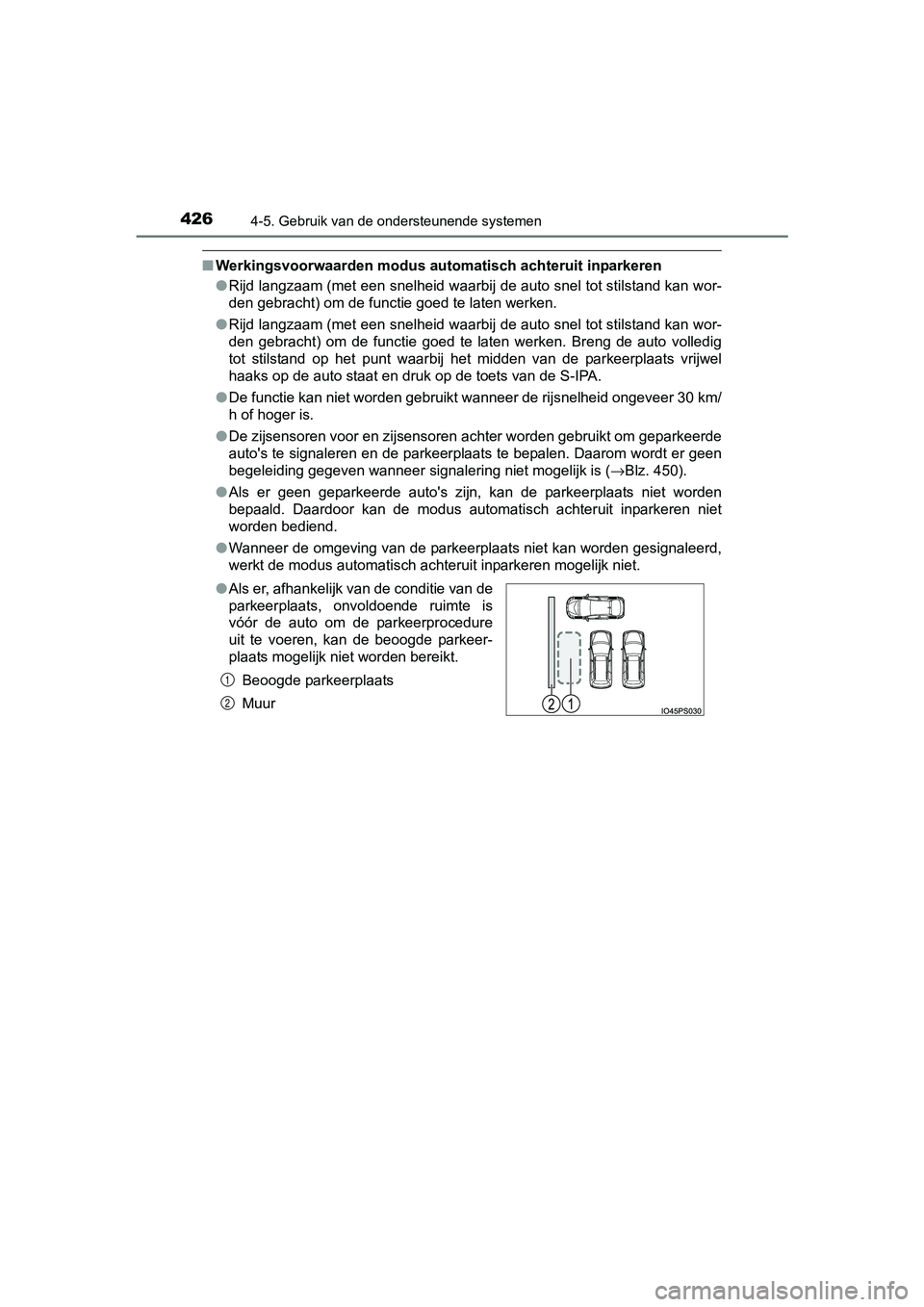

■Werkingsvoorwaarden modus au tomatisch achteruit inparkeren
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken.
● Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de functie goed te laten werken. Breng de auto volledig
tot stilstand op het punt waarbij het midden van de parkeerplaa ts vrijwel
haaks op de auto staat en druk op de toets van de S-IPA.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 450).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus automatisch achteruit inparkeren niet
worden bediend.
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd,
werkt de modus automatisch achteruit inparkeren mogelijk niet.
● Als er, afhankelijk van de conditie van de
parkeerplaats, onvoldoende ruimte is
vóór de auto om de parkeerprocedure
uit te voeren, kan de beoogde parkeer-
plaats mogelijk niet worden bereikt.
Beoogde parkeerplaats
Muur
1
2
PRIUS_OM_OM47B56E_(EE).book Page 426 Friday, July 29, 2016 1 1:35 AM

4274-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)■

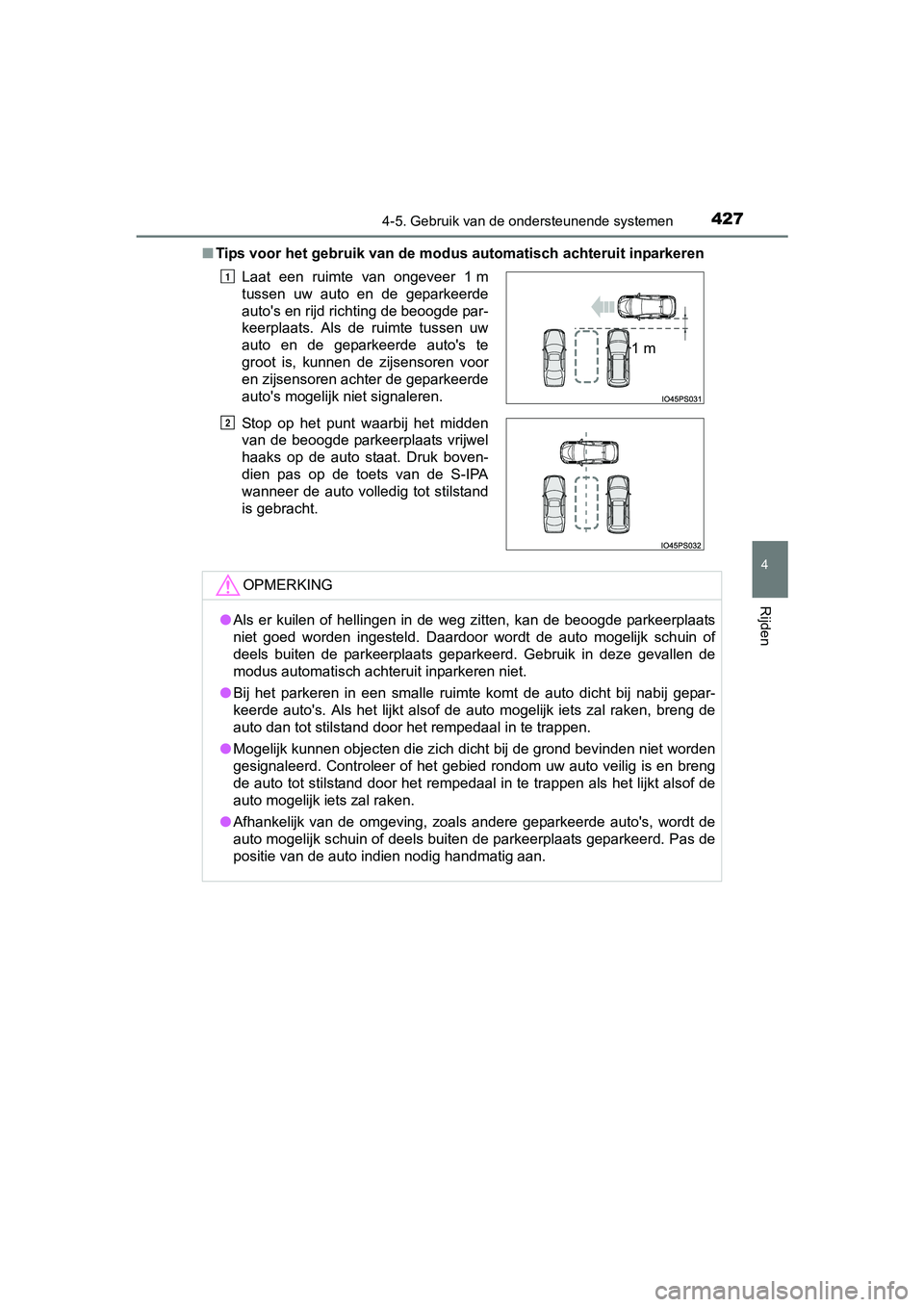

Tips voor het gebruik van de modus automatisch achteruit inpark eren
Laat een ruimte van ongeveer 1 m
tussen uw auto en de geparkeerde
auto's en rijd richting de beoogde par-
keerplaats. Als de ruimte tussen uw
auto en de geparkeerde auto's te
groot is, kunnen de zijsensoren voor
en zijsensoren achter de geparkeerde
auto's mogelijk niet signaleren.
Stop op het punt waarbij het midden
van de beoogde parkeerplaats vrijwel
haaks op de auto staat. Druk boven-
dien pas op de toets van de S-IPA
wanneer de auto volledig tot stilstand
is gebracht.
OPMERKING
● Als er kuilen of hellingen in de weg zitten, kan de beoogde parkeerplaats
niet goed worden ingesteld. Daardoor wordt de auto mogelijk sch uin of
deels buiten de parkeerplaats geparkeerd. Gebruik in deze geval len de
modus automatisch achteruit inparkeren niet.
● Bij het parkeren in een smalle ruimte komt de auto dicht bij na bij gepar-
keerde auto's. Als het lijkt alsof de auto mogelijk iets zal ra ken, breng de
auto dan tot stilstand door het rempedaal in te trappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Afhankelijk van de omgeving, zoals andere geparkeerde auto's, w ordt de
auto mogelijk schuin of deels buiten de parkeerplaats geparkeer d. Pas de
positie van de auto indien nodig handmatig aan.
1
1 m
O
PRIUS_OM_OM47B56E_(EE).book Page 427 Friday, July 29, 2016 1 1:35 AM

4334-5. Gebruik van de ondersteunende systemen
4
Rijden
PRIUS_OM_OM47B56E_(EE)

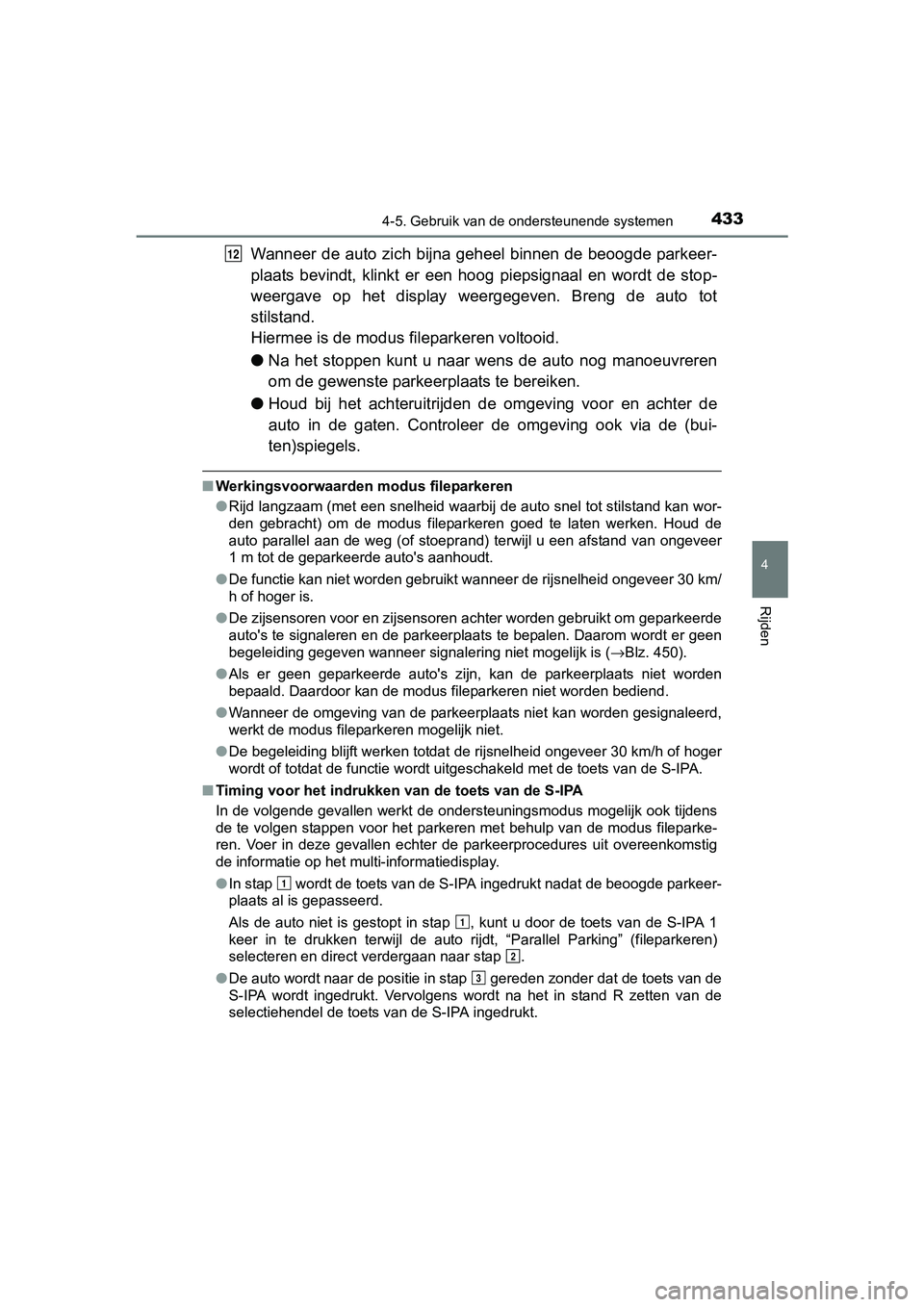

Wanneer de auto zich bijna geheel binnen de beoogde parkeer-
plaats bevindt, klinkt er een hoog piepsignaal en wordt de stop-
weergave op het display weergegeven. Breng de auto tot
stilstand.
Hiermee is de modus fileparkeren voltooid.
● Na het stoppen kunt u naar w ens de auto nog manoeuvreren
om de gewenste parkeerplaats te bereiken.
● Houd bij het achteruitrijden d e omgeving voor en achter de
auto in de gaten. Controleer de omgeving ook via de (bui-
ten)spiegels.
■ Werkingsvoorwaarden modus fileparkeren
●Rijd langzaam (met een snelheid waarbij de auto snel tot stilst and kan wor-
den gebracht) om de modus fileparkeren goed te laten werken. Houd de
auto parallel aan de weg (of stoeprand) terwijl u een afstand van ongeveer
1 m tot de geparkeerde auto's aanhoudt.
● De functie kan niet worden gebruikt wanneer de rijsnelheid onge veer 30 km/
h of hoger is.
● De zijsensoren voor en zijsensoren achter worden gebruikt om ge parkeerde
auto's te signaleren en de parkeerplaats te bepalen. Daarom wor dt er geen
begeleiding gegeven wanneer signalering niet mogelijk is ( →Blz. 450).
● Als er geen geparkeerde auto's zijn, kan de parkeerplaats niet worden
bepaald. Daardoor kan de modus fileparkeren niet worden bediend .
● Wanneer de omgeving van de parkeerplaats niet kan worden gesignaleerd,
werkt de modus fileparkeren mogelijk niet.
● De begeleiding blijft werken totdat de rijsnelheid ongeveer 30 k m/h of hoger
wordt of totdat de functie wordt uitgeschakeld met de toets van de S-IPA.
■ Timing voor het indrukken van de toets van de S-IPA
In de volgende gevallen werkt de ondersteuningsmodus mogelijk o ok tijdens
de te volgen stappen voor het parkeren met behulp van de modus fileparke-
ren. Voer in deze gevallen echter de parkeerprocedures uit over eenkomstig
de informatie op het multi-informatiedisplay.
● In stap wordt de toets van de S-IPA ingedrukt nadat de beoogde parkeer-
plaats al is gepasseerd.
Als de auto niet is gestopt in stap , kunt u door de toets van de S-IPA 1
keer in te drukken terwijl de auto rijdt, “Parallel Parking” (f ileparkeren)
selecteren en direct verdergaan naar stap .
● De auto wordt naar de positie in stap gereden zonder dat de to ets van de
S-IPA wordt ingedrukt. Vervolgens wordt na het in stand R zette n van de
selectiehendel de toets van de S-IPA ingedrukt.
12
1
1
2
3
PRIUS_OM_OM47B56E_(EE).book Page 433 Friday, July 29, 2016 1 1:35 AM

4404-5. Gebruik van de ondersteunende systemen
PRIUS_OM_OM47B56E_(EE)

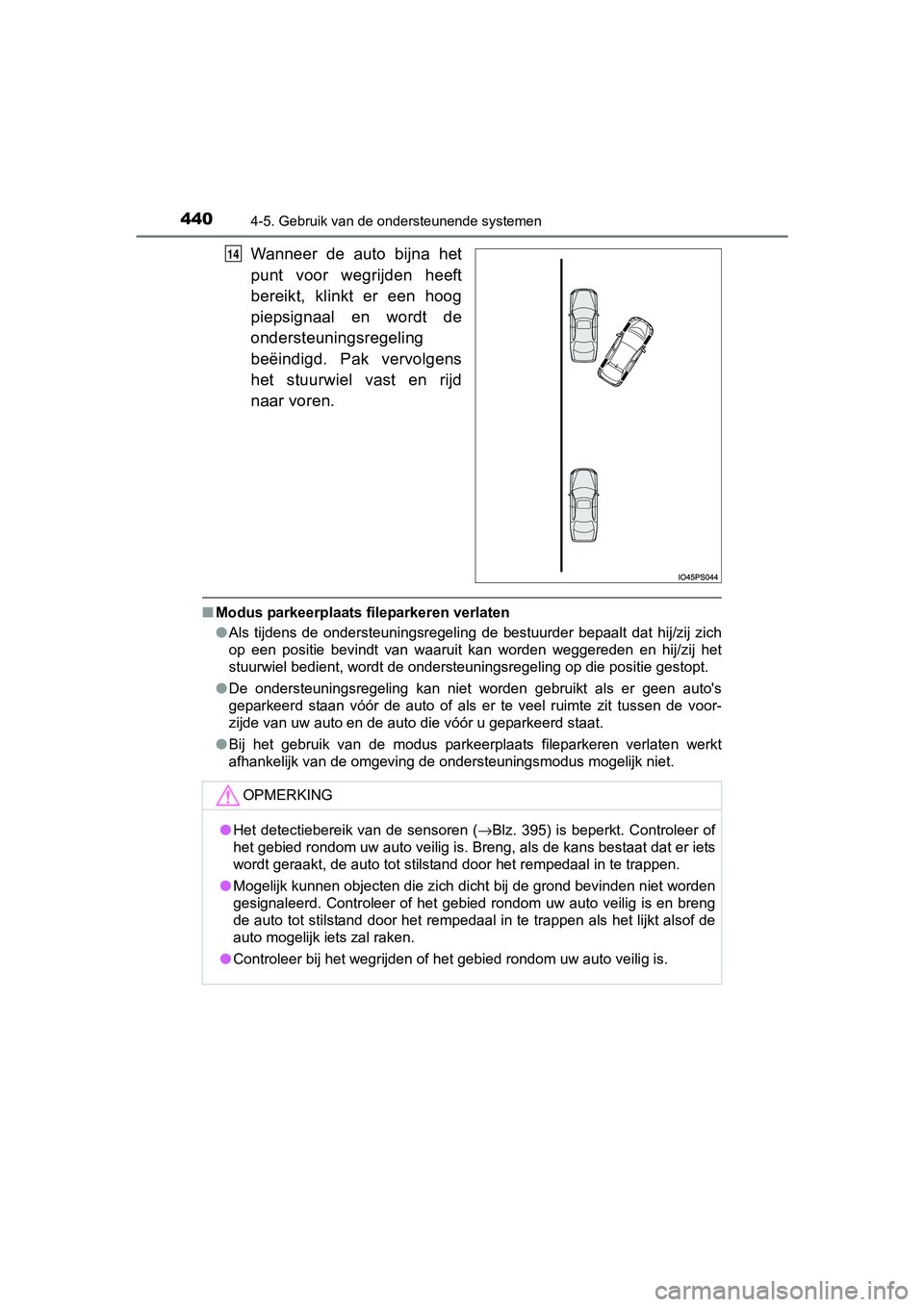

Wanneer de auto bijna het
punt voor wegrijden heeft
bereikt, klinkt er een hoog
piepsignaal en wordt de
ondersteuningsregeling
beëindigd. Pak vervolgens
het stuurwiel vast en rijd
naar voren.
■Modus parkeerplaats fileparkeren verlaten
●Als tijdens de ondersteuningsregeling de bestuurder bepaalt dat hij/zij zich
op een positie bevindt van waaruit kan worden weggereden en hij /zij het
stuurwiel bedient, wordt de ondersteuningsregeling op die posit ie gestopt.
● De ondersteuningsregeling kan niet worden gebruikt als er geen auto's
geparkeerd staan vóór de auto of als er te veel ruimte zit tuss en de voor-
zijde van uw auto en de auto die vóór u geparkeerd staat.
● Bij het gebruik van de modus parkeerplaats fileparkeren verlate n werkt
afhankelijk van de omgeving de ondersteuningsmodus mogelijk niet.
14
OPMERKING
● Het detectiebereik van de sensoren ( →Blz. 395) is beperkt. Controleer of
het gebied rondom uw auto veilig is. Breng, als de kans bestaat dat er iets
wordt geraakt, de auto tot stilstand door het rempedaal in te t rappen.
● Mogelijk kunnen objecten die zich dicht bij de grond bevinden n iet worden
gesignaleerd. Controleer of het gebied rondom uw auto veilig is en breng
de auto tot stilstand door het rempedaal in te trappen als het lijkt alsof de
auto mogelijk iets zal raken.
● Controleer bij het wegrijden of het gebied rondom uw auto veili g is.
PRIUS_OM_OM47B56E_(EE).book Page 440 Friday, July 29, 2016 1 1:35 AM
