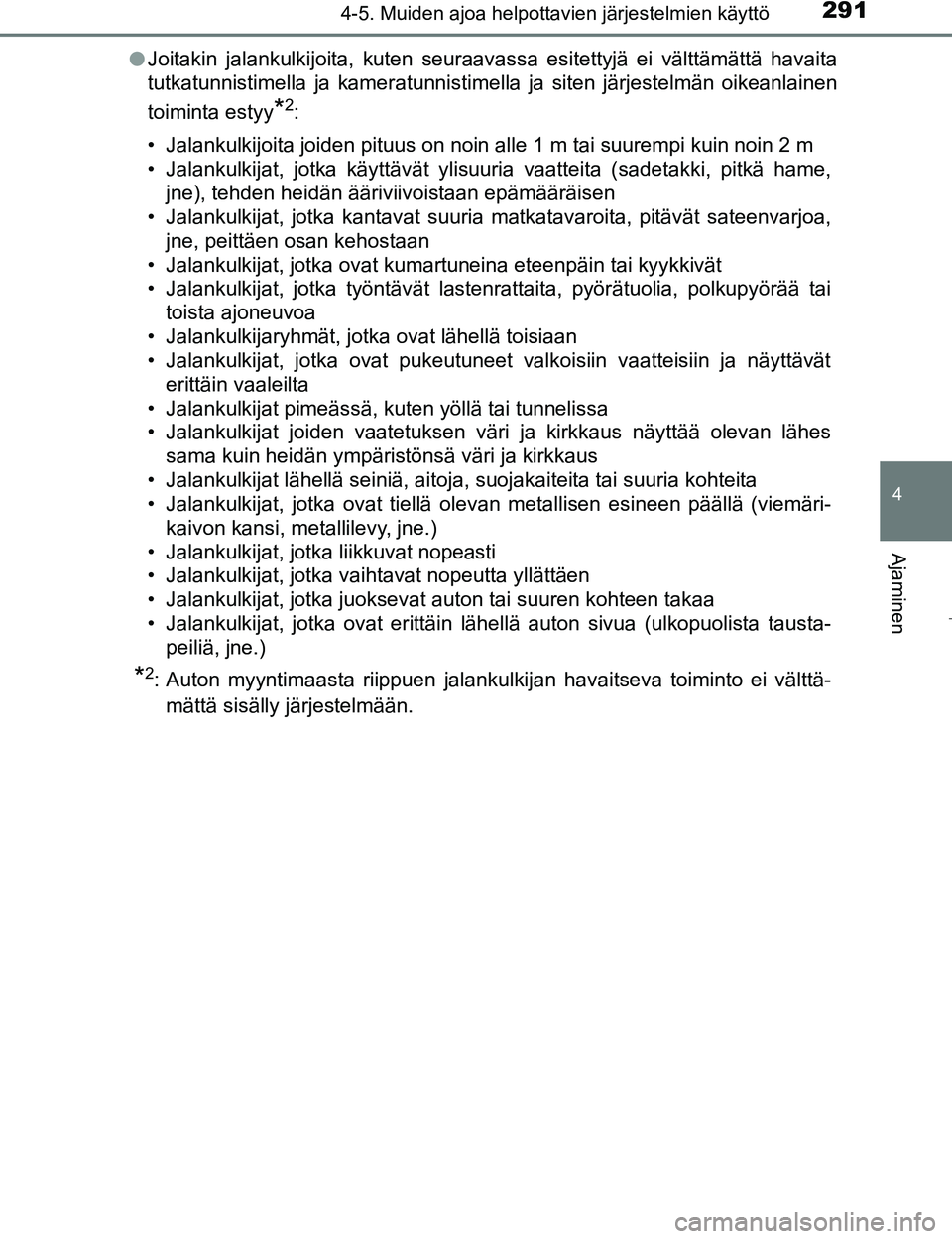

Page 291 of 674

2914-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FIl
Joitakin jalankulkijoita, kuten seuraavassa esitettyjä ei välttämättä havaita
tutkatunnistimella ja kameratunnistimella ja siten järjestelmän oikeanlainen
toiminta estyy
*2:
• Jalankulkijoita joiden pituus on noin alle 1 m tai suurempi kuin noin 2 m
• Jalankulkijat, jotka käyttävät ylisuuria vaatteita (sadetakki, pitkä hame, jne), tehden heidän ääriviivoistaan epämääräisen
• Jalankulkijat, jotka kantavat suuria matkatavaroita, pitävät sateenvarjoa, jne, peittäen osan kehostaan
• Jalankulkijat, jotka ovat kumartuneina eteenpäin tai kyykkivät
• Jalankulkijat, jotka työntävät lastenrattaita, pyörätuoli\
a, polkupyörää tai toista ajoneuvoa
• Jalankulkijaryhmät, jotka ovat lähellä toisiaan
• Jalankulkijat, jotka ovat pukeutuneet valkoisiin vaatteisiin ja näyttävät
erittäin vaaleilta
• Jalankulkijat pimeässä, kuten yöllä tai tunnelissa
• Jalankulkijat joiden vaatetuksen väri ja kirkkaus näyttää olevan lähes
sama kuin heidän ympäristönsä väri ja kirkkaus
• Jalankulkijat lähellä seiniä, aitoja, suojakaiteita tai suuria kohteita
• Jalankulkijat, jotka ovat tiellä olevan metallisen esineen päällä (viemäri-
kaivon kansi, metallilevy, jne.)
• Jalankulkijat, jotka liikkuvat nopeasti
• Jalankulkijat, jotka vaihtavat nopeutta yllättäen
• Jalankulkijat, jotka juoksevat auton tai suuren kohteen takaa
• Jalankulkijat, jotka ovat erittäin lähellä auton sivua (ulkopuolista tausta- peiliä, jne.)
*2: Auton myyntimaasta riippuen jalankulkijan havaitseva toiminto ei välttä-
mättä sisälly järjestelmään.
OM47B56FI.book Page 291 M onday, March 6, 2017 3:43 PM

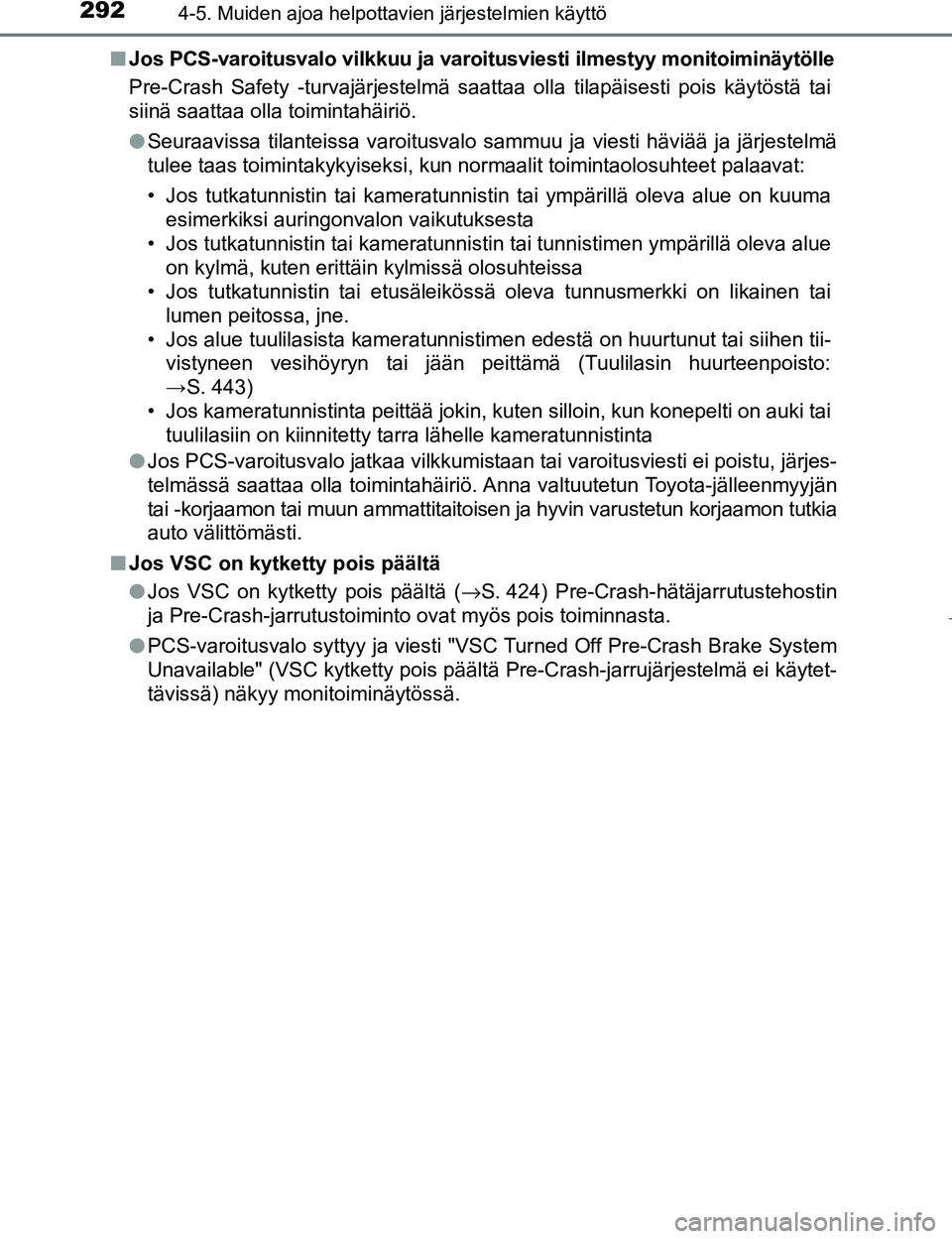

Page 292 of 674

2924-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FIn
Jos PCS-varoitusvalo vilkkuu ja varoitusviesti ilmestyy monitoiminäytölle
Pre-Crash Safety -turvajärjestelmä saattaa olla tilapäisesti pois käytöstä tai
siinä saattaa olla toimintahäiriö.
lSeuraavissa tilanteissa varoitusvalo sammuu ja viesti häviää ja\
järjestelmä
tulee taas toimintakykyiseksi, kun normaalit toimintaolosuhteet palaavat:
• Jos tutkatunnistin tai kameratunnistin tai ympärillä oleva alue on kuuma
esimerkiksi auringonvalon vaikutuksesta
• Jos tutkatunnistin tai kameratunnistin tai tunnistimen ympärillä oleva alue on kylmä, kuten erittäin kylmissä olosuhteissa
• Jos tutkatunnistin tai etusäleikössä oleva tunnusmerkki on likainen tai lumen peitossa, jne.
• Jos alue tuulilasista kameratunnist imen edestä on huurtunut tai siihen tii-
vistyneen vesihöyryn tai jään peittämä (Tuulilasin huurteenpoisto:
→S. 443)
• Jos kameratunnistinta peittää jokin, kuten silloin, kun konepelti on auki tai tuulilasiin on kiinnitetty tarra lähelle kameratunnistinta
l Jos PCS-varoitusvalo jatkaa vilkkumistaan tai varoitusviesti ei poistu, \
järjes-
telmässä saattaa olla toimintahäiriö. Anna valtuutetun Toyota-jälleenmyyjän
tai -korjaamon tai muun ammattitaitoisen ja hyvin varustetun korjaamon tutkia
auto välittömästi.
n Jos VSC on kytketty pois päältä
lJos VSC on kytketty pois päältä ( →S. 424) Pre-Crash-hätäjarrutustehostin
ja Pre-Crash-jarrutustoiminto ovat myös pois toiminnasta.
l PCS-varoitusvalo syttyy ja viesti "VSC Turned Off Pre-Crash Brake System
Unavailable" (VSC kytketty pois päältä Pre-Crash-jarrujärjestelmä ei käytet-
tävissä) näkyy monitoiminäytössä.
OM47B56FI.book Page 292 M onday, March 6, 2017 3:43 PM

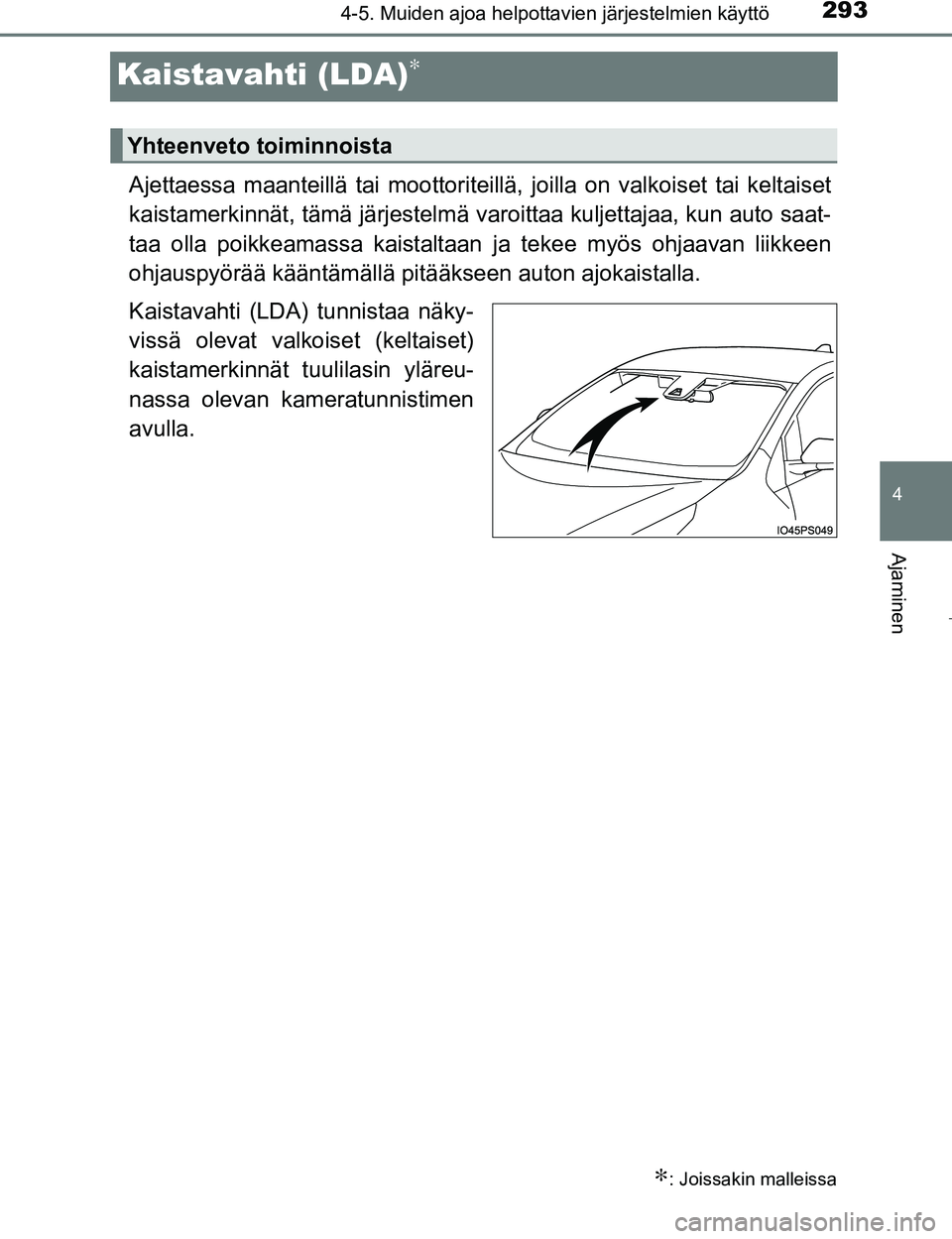

Page 293 of 674

293
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM47B56FI
Kaistavahti (LDA)∗
Ajettaessa maanteillä tai moottoriteillä, joilla on valkoiset tai keltaiset
kaistamerkinnät, tämä järjestelmä varoittaa kuljettajaa, kun auto saat-
taa olla poikkeamassa kaistaltaan ja tekee myös ohjaavan liikkeen
ohjauspyörää kääntämällä pi tääkseen auton ajokaistalla.
Kaistavahti (LDA) tunnistaa näky-
vissä olevat valkoiset (keltaiset)
kaistamerkinnät tuulilasin yläreu-
nassa olevan kameratunnistimen
avulla.
∗: Joissakin malleissa
Yhteenveto toiminnoista
OM47B56FI.book Page 293 M onday, March 6, 2017 3:43 PM

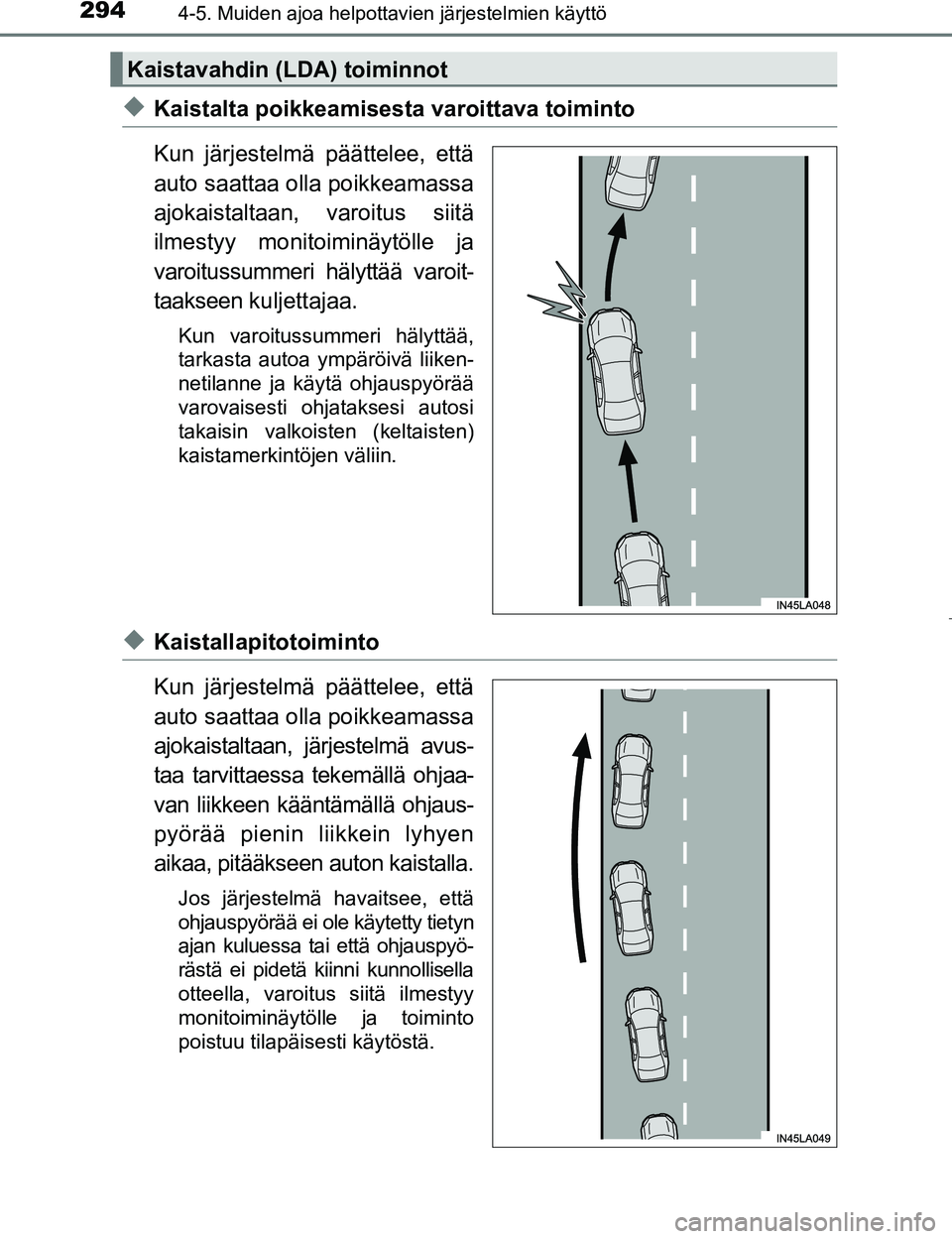

Page 294 of 674

2944-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
uKaistalta poikkeamisesta varoittava toiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, varoitus siitä
ilmestyy monitoiminäytölle ja
varoitussummeri hälyttää varoit-
taakseen kuljettajaa.
Kun varoitussummeri hälyttää,
tarkasta autoa ympäröivä liiken-
netilanne ja käytä ohjauspyörää
varovaisesti ohjataksesi autosi
takaisin valkoisten (keltaisten)
kaistamerkintöjen väliin.
uKaistallapitotoiminto
Kun järjestelmä päättelee, että
auto saattaa olla poikkeamassa
ajokaistaltaan, järjestelmä avus-
taa tarvittaessa tekemällä ohjaa-
van liikkeen kääntämällä ohjaus-
pyörää pienin liikkein lyhyen
aikaa, pitääkseen auton kaistalla.
Jos järjestelmä havaitsee, että
ohjauspyörää ei ole käytetty tietyn
ajan kuluessa tai että ohjauspyö-
rästä ei pidetä kiinni kunnollisella
otteella, varoitus siitä ilmestyy
monitoiminäytölle ja toiminto
poistuu tilapäisesti käytöstä.
Kaistavahdin (LDA) toiminnot
OM47B56FI.book Page 294 Monday, March 6, 2017 3:43 PM
Page 295 of 674

2954-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

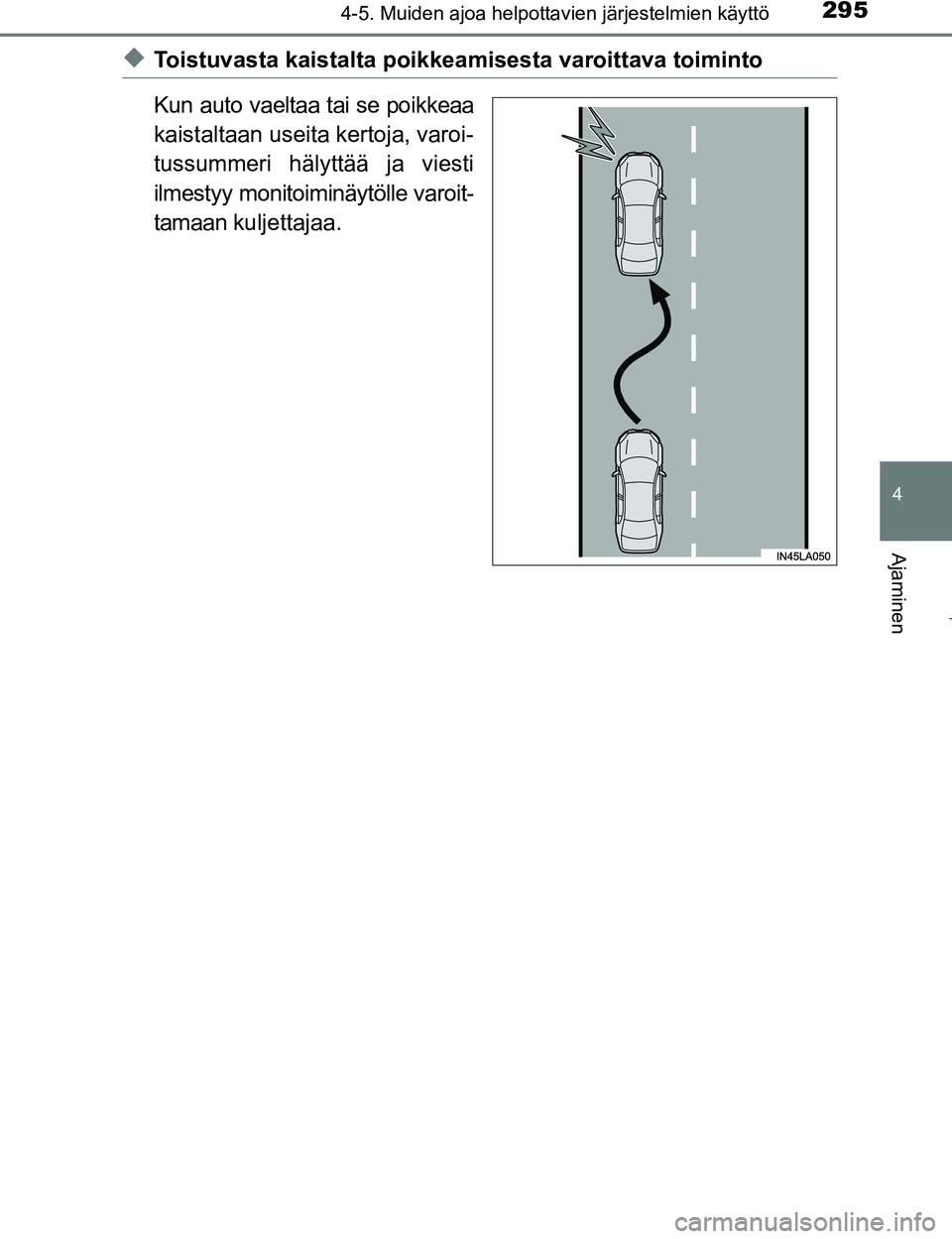

uToistuvasta kaistalta poikkeamisesta varoittava toiminto
Kun auto vaeltaa tai se poikkeaa
kaistaltaan useita kertoja, varoi-
tussummeri hälyttää ja viesti
ilmestyy monitoiminäytölle varoit-
tamaan kuljettajaa.
OM47B56FI.book Page 295 Monday, March 6, 2017 3:43 PM
Page 296 of 674

2964-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
VAROITUS
nEnnen kuin käytät kaistavahtia (LDA)
Älä luota pelkästään kaistavahdin (LDA) toimintaan. Kaistavahti (LDA) ei ole
järjestelmä, joka automaattisesti ajaa autoa tai vähentää tarvetta auton
edessä olevan alueen tarkkailuun. Kuljettajan tulee aina ottaa täysi vastuu
turvallisesta ajamisesta kiinnittämällä aina huolellisesti huomio autoa ympä-
röivään tilanteeseen ja käyttää ohjauspyörää \
ajolinjan korjaamiseksi. Pidä
myös aika ajoin riittäviä taukoja ajamisesta pitkillä matkoilla välttääksesi
ajoväsymyksen.
Jos ajamiseen ei keskitytä huolellisesti tai autoa ei ajeta turvallisella tavalla,
se saattaa johtaa onnettomuuteen, josta seurauksena on kuolema tai vakavat
henkilövahingot.
n Välttääksesi kaistavahdin (LDA) tahattoman käytön
Kun et käytä kaistavahtia (LDA), kytke se pois päältä kaistavahdin (LDA)
katkaisimesta.
n Tilanteet, joissa kaistavahtia ei voida käyttää
Älä käytä kaistavahtia (LDA) seuraavissa olosuhteissa.
Järjestelmä ei välttämättä toimi oikein ja seurauksena saattaa olla kuole-
maan tai vakaviin henkilövahinkoihin johtava onnettomuus.
l Autossa käytetään kompaktia varapyörää (joissakin malleissa), lumiket-
juja, jne.
l Jos renkaat ovat liian kuluneet tai jos rengaspaine on alhainen.
l Käytetään renkaita, jotka poikkeavat toisistaan rakenteen, valmistajan,
tuotenimen tai kulutuspinnan osalta.
l Esineet tai kohteet tien sivussa, jotka voidaan käsittää valkoisiksi (keltaisiksi)
kaistamerkinnöiksi (kuten suojakaiteet, reunakiveykset, heijastinpylväät
tms.).
l Autolla ajetaan lumen peittämällä tiellä.
l Kun valkoisia (keltaisia) kaistamerkintöjä on vaikea nähdä sateen, lumen,
sumun, hiekan, pölyn tms. takia.
l Tiessä on tietöiden johdosta valkoisia (keltaisia) jne. korjausmer\
kintöjä.
l Autolla ajetaan tilapäisellä kaistalla tai rajoitetulla kaistalla \
tietöiden takia.
l Autolla ajetaan sateen, lumen tai jään, jne. liukastamalla tiellä.
l Autolla ajetaan muilla kuin maanteiden tai moottoriteiden ajokaistoilla.
l Autolla ajetaan rakennustyömaa-alueella.
l Autolla vedetään perävaunua tai hinataan toista autoa.
OM47B56FI.book Page 296 M onday, March 6, 2017 3:43 PM

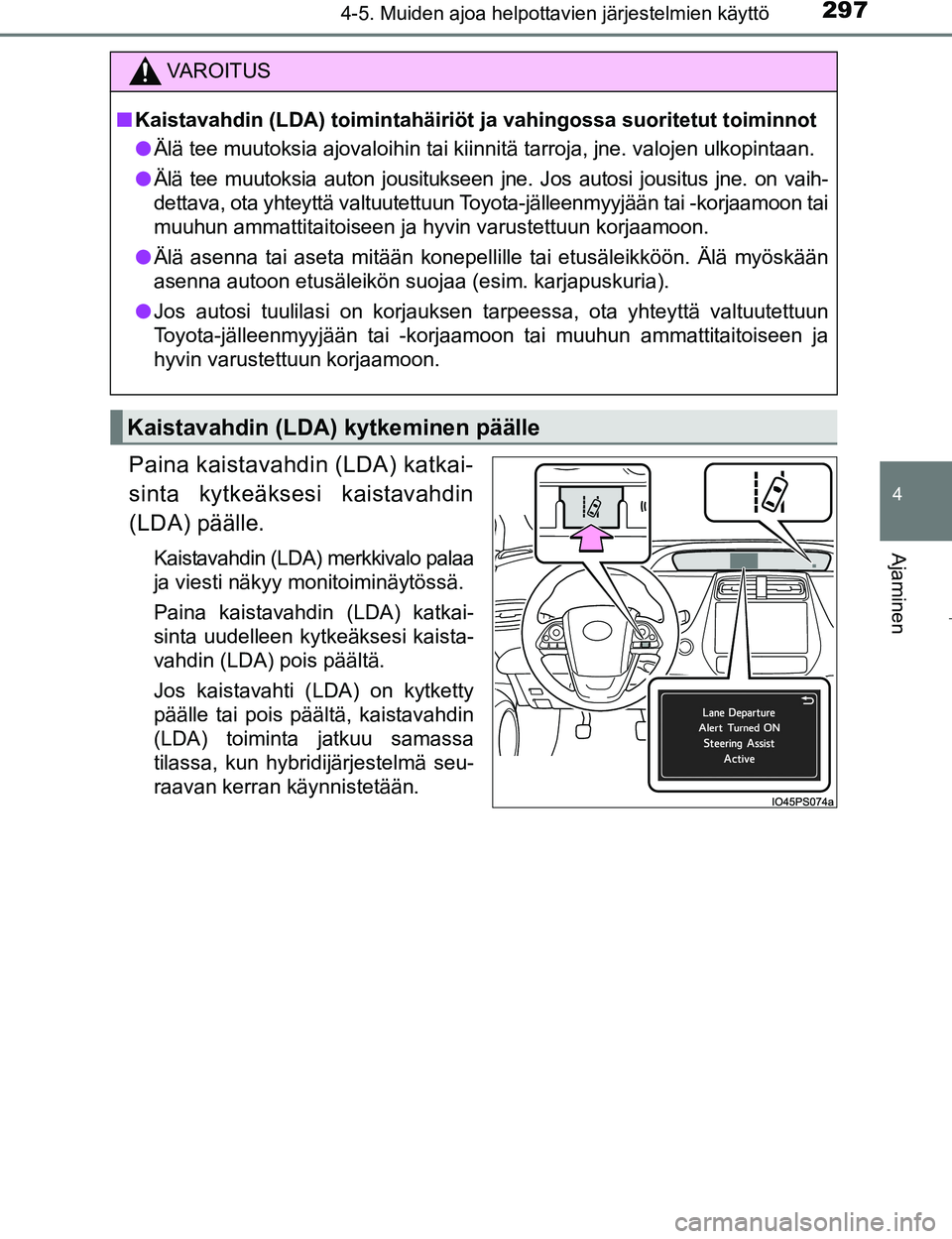

Page 297 of 674

2974-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI
Paina kaistavahdin (LDA) katkai-
sinta kytkeäksesi kaistavahdin
(LDA) päälle.
Kaistavahdin (LDA) merkkivalo palaa
ja viesti näkyy monitoiminäytössä.
Paina kaistavahdin (LDA) katkai-
sinta uudelleen kytkeäksesi kaista-
vahdin (LDA) pois päältä.
Jos kaistavahti (LDA) on kytketty
päälle tai pois päältä, kaistavahdin
(LDA) toiminta jatkuu samassa
tilassa, kun hybridijärjestelmä seu-
raavan kerran käynnistetään.
VAROITUS
nKaistavahdin (LDA) toimintahäiriöt ja vahingossa suoritetut toiminnot
l Älä tee muutoksia ajovaloihin tai kiinnitä tarroja, jne. valojen ulkopintaan.
l Älä tee muutoksia auton jousitukseen jne. Jos autosi jousitus jne. on vaih-
dettava, ota yhteyttä valtuutettuun Toyota-jälleenmyyjään tai -korjaamoon tai
muuhun ammattitaitoiseen ja hyvin varustettuun korjaamoon.
l Älä asenna tai aseta mitään konepellille tai etusäleikköön. Älä myöskään
asenna autoon etusäleikön suojaa (esim. karjapuskuria).
l Jos autosi tuulilasi on korjauksen tarpeessa, ota yhteyttä valtuutettuun
Toyota-jälleenmyyjään tai -korjaamoon tai muuhun ammattitaitoiseen ja
hyvin varustettuun korjaamoon.
Kaistavahdin (LDA) kytkeminen päälle
OM47B56FI.book Page 297 M onday, March 6, 2017 3:43 PM

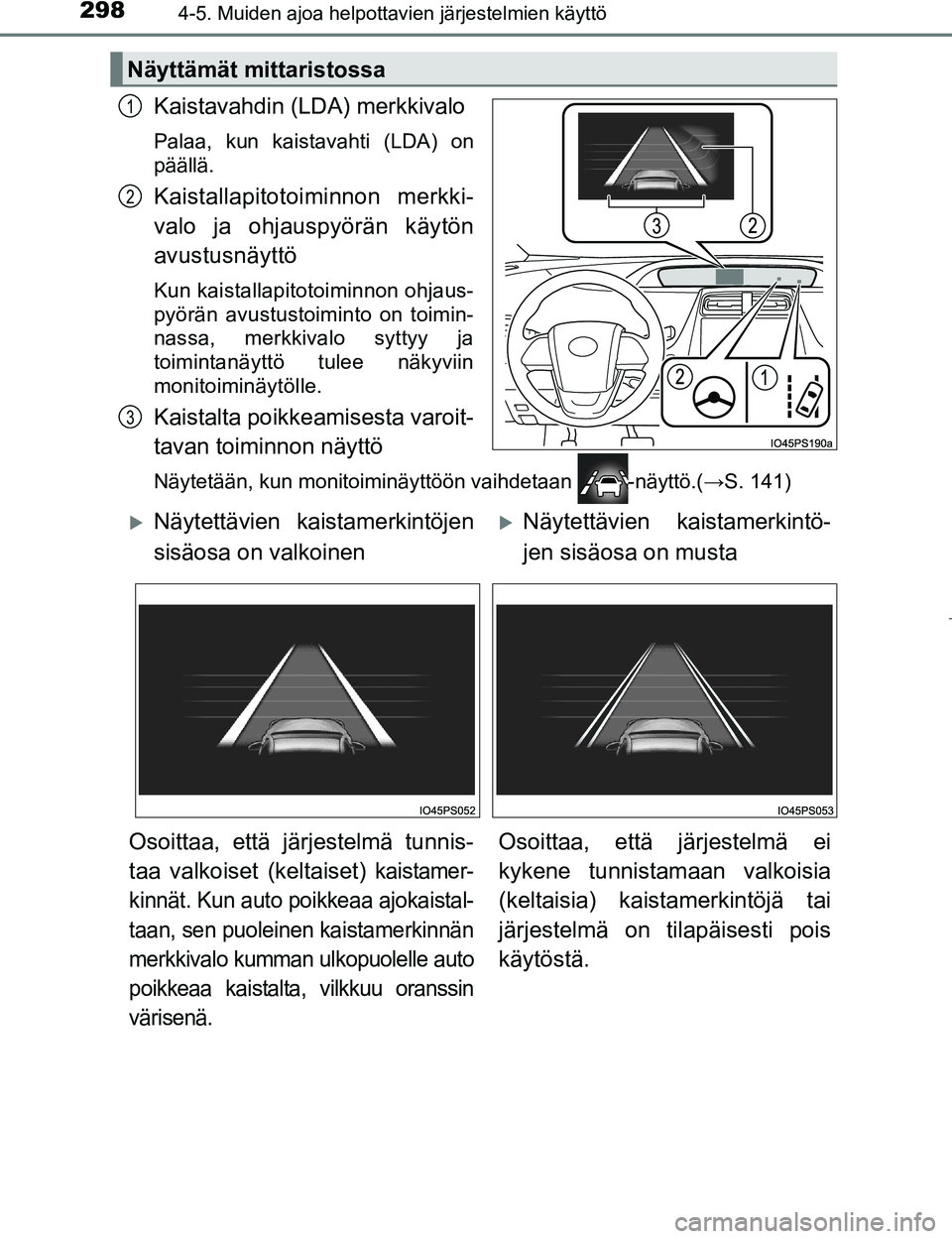

Page 298 of 674

2984-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI
Kaistavahdin (LDA) merkkivalo
Palaa, kun kaistavahti (LDA) on
päällä.
Kaistallapitotoiminnon merkki-
valo ja ohjauspyörän käytön
avustusnäyttö
Kun kaistallapitotoiminnon ohjaus-
pyörän avustustoiminto on toimin-
nassa, merkkivalo syttyy ja
toimintanäyttö tulee näkyviin
monitoiminäytölle.
Kaistalta poikkeamisesta varoit-
tavan toiminnon näyttö
Näytetään, kun monitoiminäyttöön vaihdetaan -näyttö.(→S. 141)
Näyttämät mittaristossa
1
2
3
Näytettävien kaistamerkintöjen
sisäosa on valkoinenNäytettävien kaistamerkintö-
jen sisäosa on musta
Osoittaa, että järjestelmä tunnis-
taa valkoiset (keltaiset)
kaistamer-
kinnät. Kun auto poikkeaa ajokaistal-
taan, sen puoleinen kaistamerkinnän
merkkivalo kumman ulkopuolelle auto
poikkeaa kaistalta, vilkkuu oranssin
värisenä.
Osoittaa, että järjestelmä ei
kykene tunnistamaan valkoisia
(keltaisia) kaistamerkintöjä tai
järjestelmä on tilapäisesti pois
käytöstä.
OM47B56FI.book Page 298 M onday, March 6, 2017 3:43 PM

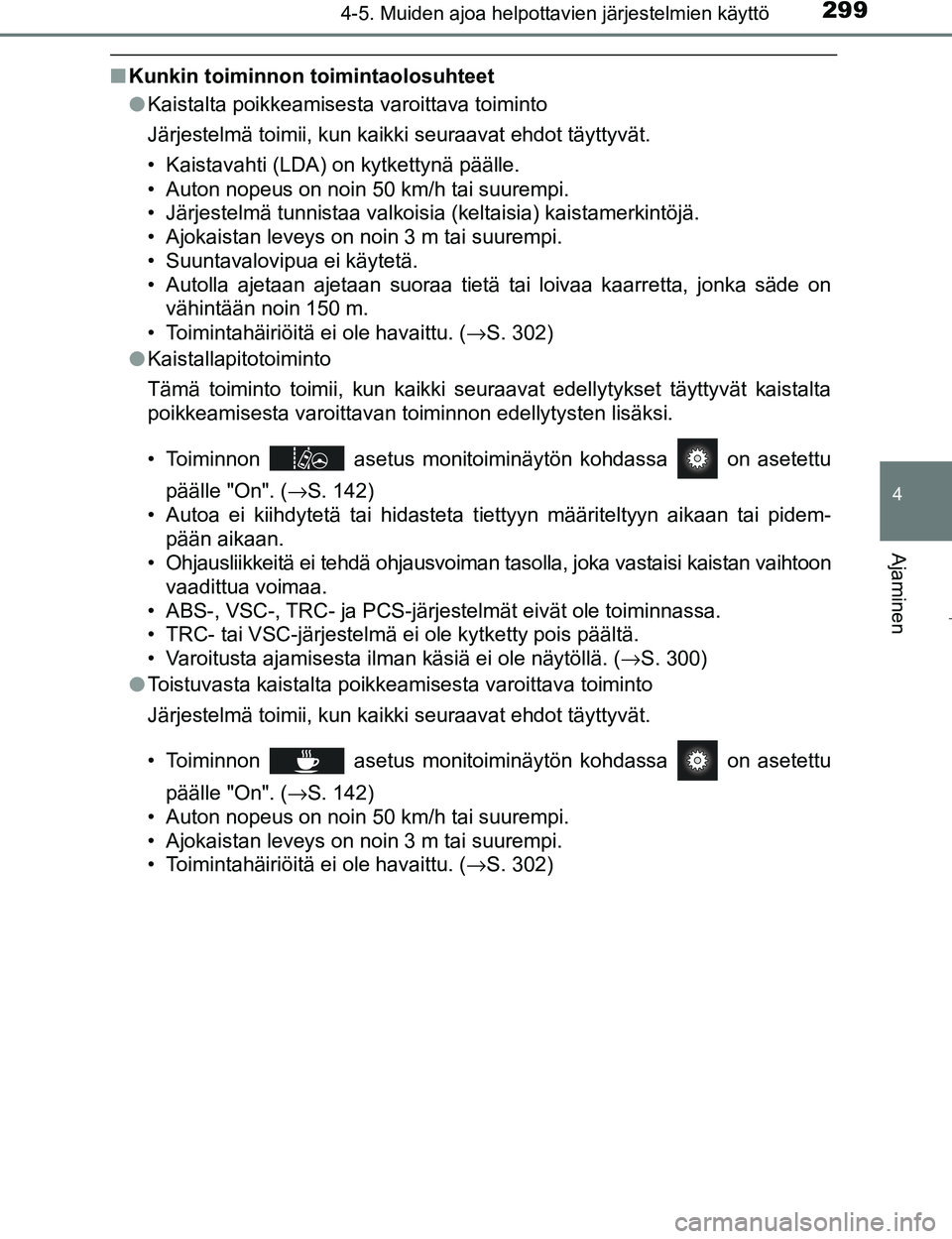

Page 299 of 674

2994-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI
nKunkin toiminnon toimintaolosuhteet
l Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on
vähintään noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( →S. 302)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• Toiminnon asetus monitoiminäytön kohdassa on asetettu
päälle "On". ( →S. 142)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem-
pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman ta solla, joka vastaisi kaistan vaihtoon
vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järj estelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( →S. 300)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Toiminnon asetus monitoiminäytön kohdassa on asetettu
päälle "On". ( →S. 142)
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( →S. 302)
OM47B56FI.book Page 299 Monday, March 6, 2017 3:43 PM
Page 300 of 674

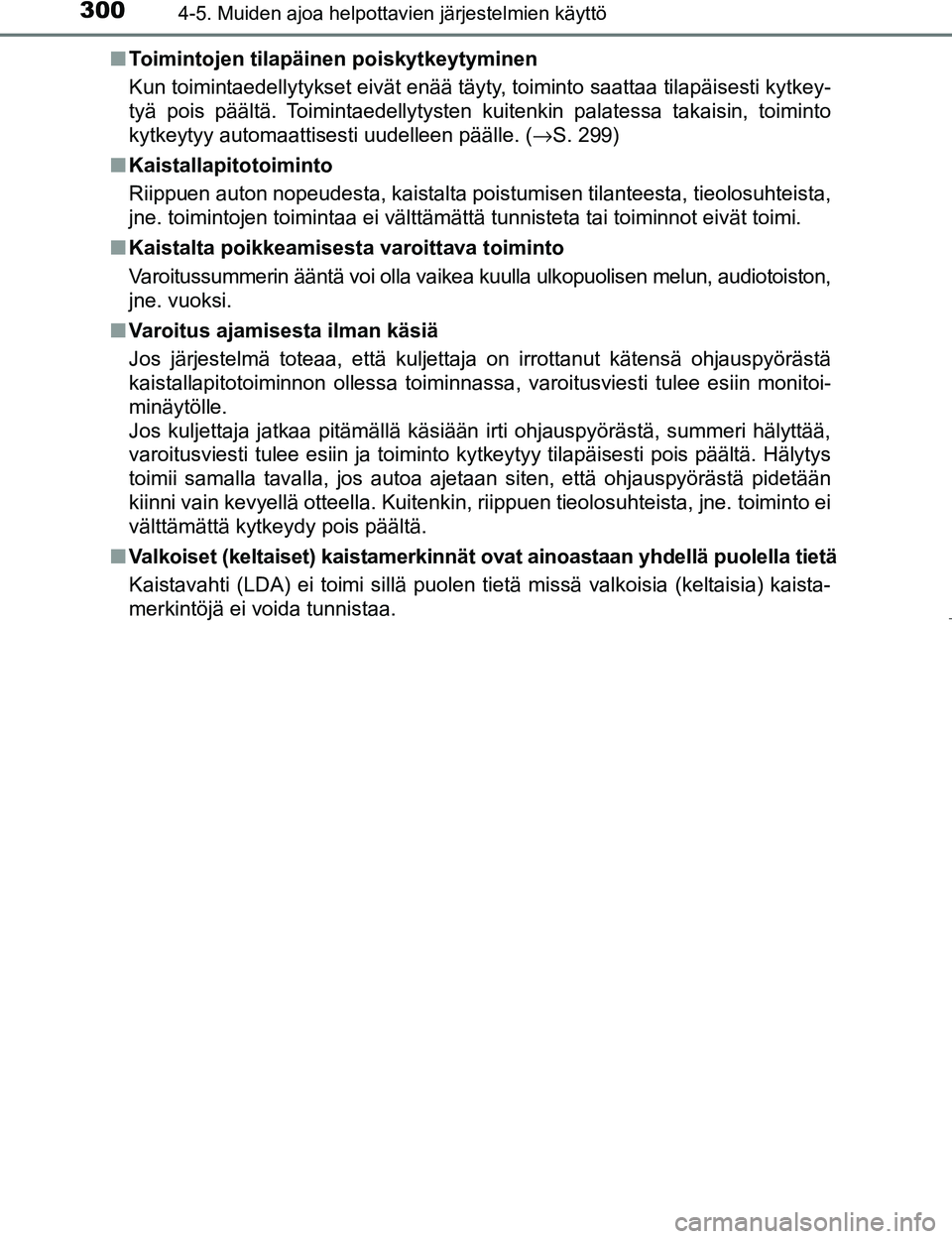

3004-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FIn
Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkey-
tyä pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto
kytkeytyy automaattisesti uudelleen päälle. ( →S. 299)
n Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. toimintojen toimintaa ei välttämättä tunnisteta tai toiminnot eivät toimi.
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotoiston,
jne. vuoksi.
n Varoitus ajamisesta ilman käsiä
Jos järjestelmä toteaa, että kuljettaja on irrottanut kätensä ohjauspyörästä
kaistallapitotoiminnon ollessa toiminnassa, varoitusviesti tulee esiin monitoi-
minäytölle.
Jos kuljettaja jatkaa pitämällä käsiään irti ohjauspyörästä, summeri hälyttää,
varoitusviesti tulee esiin ja toiminto kytkeytyy tilapäisesti pois päältä. Hälytys
toimii samalla tavalla, jos autoa ajetaan siten, että ohjauspyörästä pidetään
kiinni vain kevyellä otteella. Kuitenkin, riippuen tieolosuhteista, jne. toiminto ei
välttämättä kytkeydy pois päältä.
n Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
OM47B56FI.book Page 300 M onday, March 6, 2017 3:43 PM
