Page 301 of 674

3014-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FIn

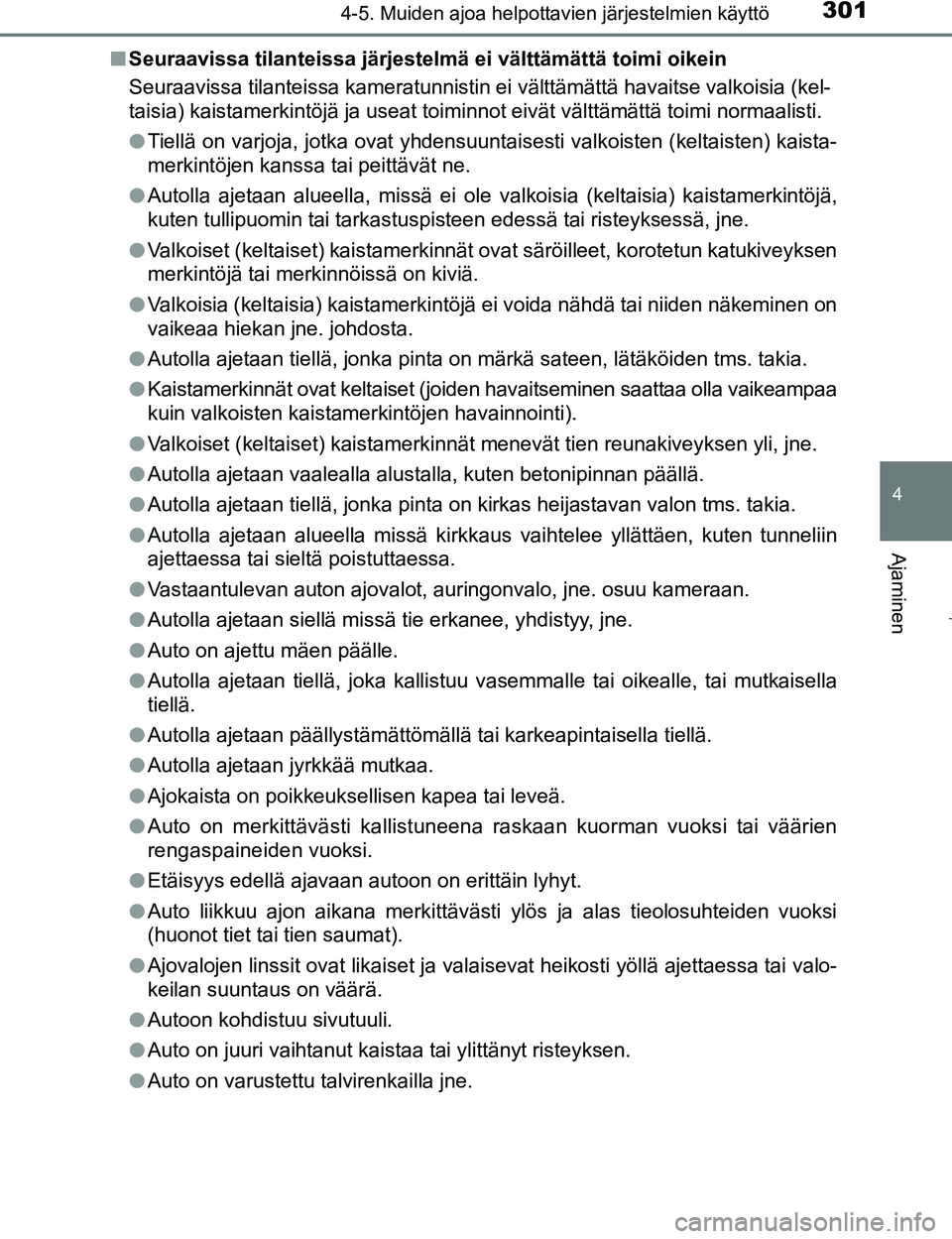

Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia (kel-
taisia) kaistamerkintöjä ja useat toiminnot eivät välttämättä toimi normaalisti.
lTiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä, jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, korotet\
un katukiveyksen
merkintöjä tai merkinnöissä on kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan jne. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeampaa
kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli, jne.
l Autolla ajetaan vaalealla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo, jne. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle, tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
l Etäisyys edellä ajavaan autoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai valo-
keilan suuntaus on väärä.
l Autoon kohdistuu sivutuuli.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
l Auto on varustettu talvirenkailla jne.
OM47B56FI.book Page 301 M onday, March 6, 2017 3:43 PM
Page 302 of 674

3024-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FIn

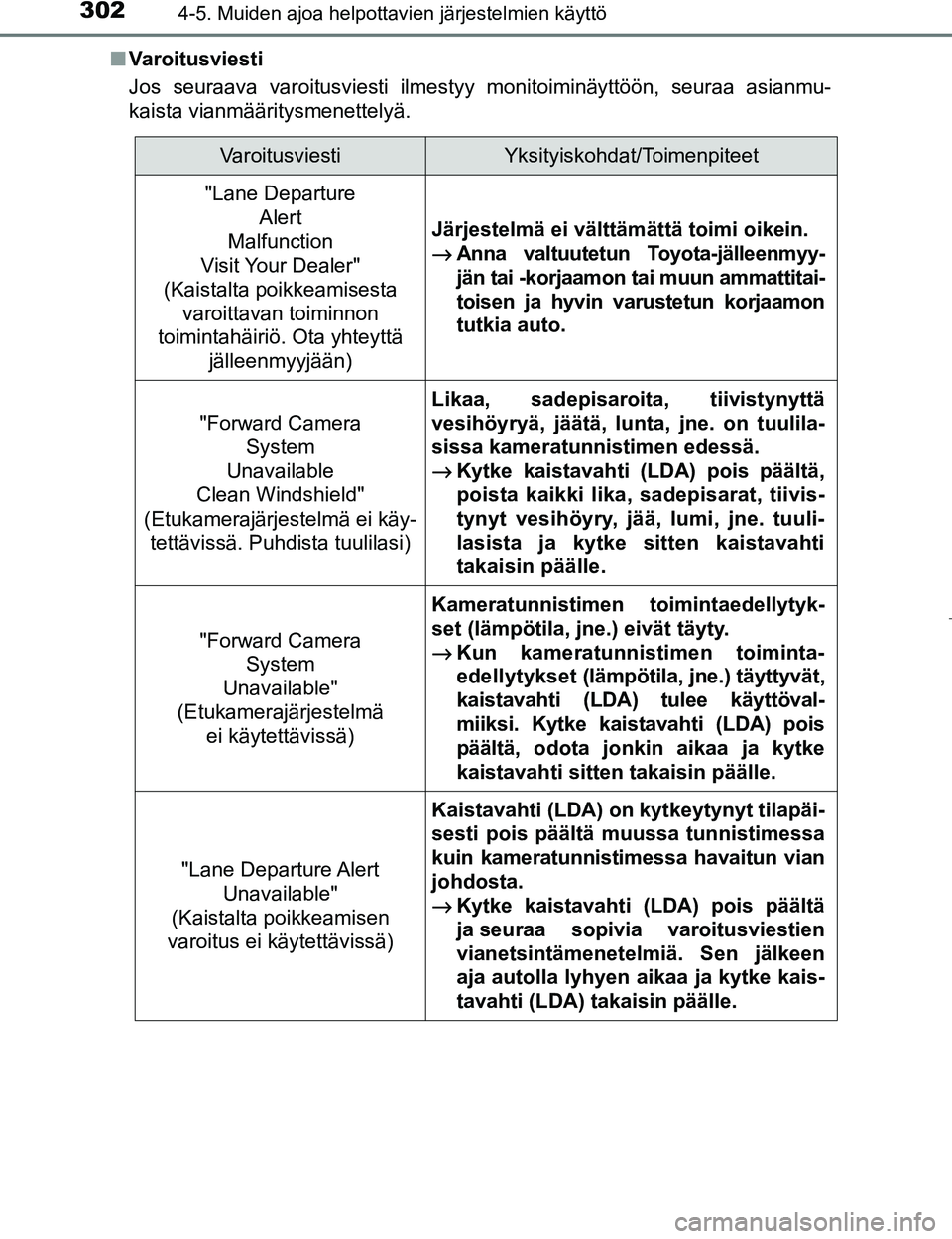

Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
VaroitusviestiYksityiskohdat/Toimenpiteet
"Lane Departure Alert
Malfunction
Visit Your Dealer"
(Kaistalta poikkeamisesta
varoittavan toiminnon
toimintahäiriö. Ota yhteyttä jälleenmyyjään)
Järjestelmä ei välttämättä toimi oikein.
→Anna valtuutetun Toyota-jälleenmyy-
jän tai -korjaamon tai muun ammattitai-
toisen ja hyvin varustetun korjaamon
tutkia auto.
"Forward Camera
System
Unavailable
Clean Windshield"
(Etukamerajärjestelmä ei käy- tettävissä. Puhdista tuulilasi)
Likaa, sadepisaroita, tiivistynyttä
vesihöyryä, jäätä, lunta, jne. on tuulila-
sissa kameratunnistimen edessä.
→ Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat, tiivis-
tynyt vesihöyry, jää, lumi, jne. tuuli-
lasista ja kytke sitten kaistavahti
takaisin päälle.
"Forward Camera
System
Unavailable"
(Etukamerajärjestelmä ei käytettävissä)
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
→ Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täyttyvät,
kaistavahti (LDA) tulee käyttöval-
miiksi. Kytke kaistavahti (LDA) pois
päältä, odota jonkin aikaa ja kytke
kaistavahti sitten takaisin päälle.
"Lane Departure Alert
Unavailable"
(Kaistalta poikkeamisen
varoitus ei käytettävissä)
Kaistavahti (LDA) on kytkeytynyt tilapäi-
sesti pois päältä muussa tunnistimessa
kuin kameratunnistim essa havaitun vian
johdosta.
→ Kytke kaistavahti (LDA) pois päältä
ja seuraa sopivia varoitusviestien
vianetsintämenetelmiä. Sen jälkeen
aja autolla lyhyen aikaa ja kytke kais-
tavahti (LDA) takaisin päälle.
OM47B56FI.book Page 302 M onday, March 6, 2017 3:43 PM
Page 303 of 674

3034-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen

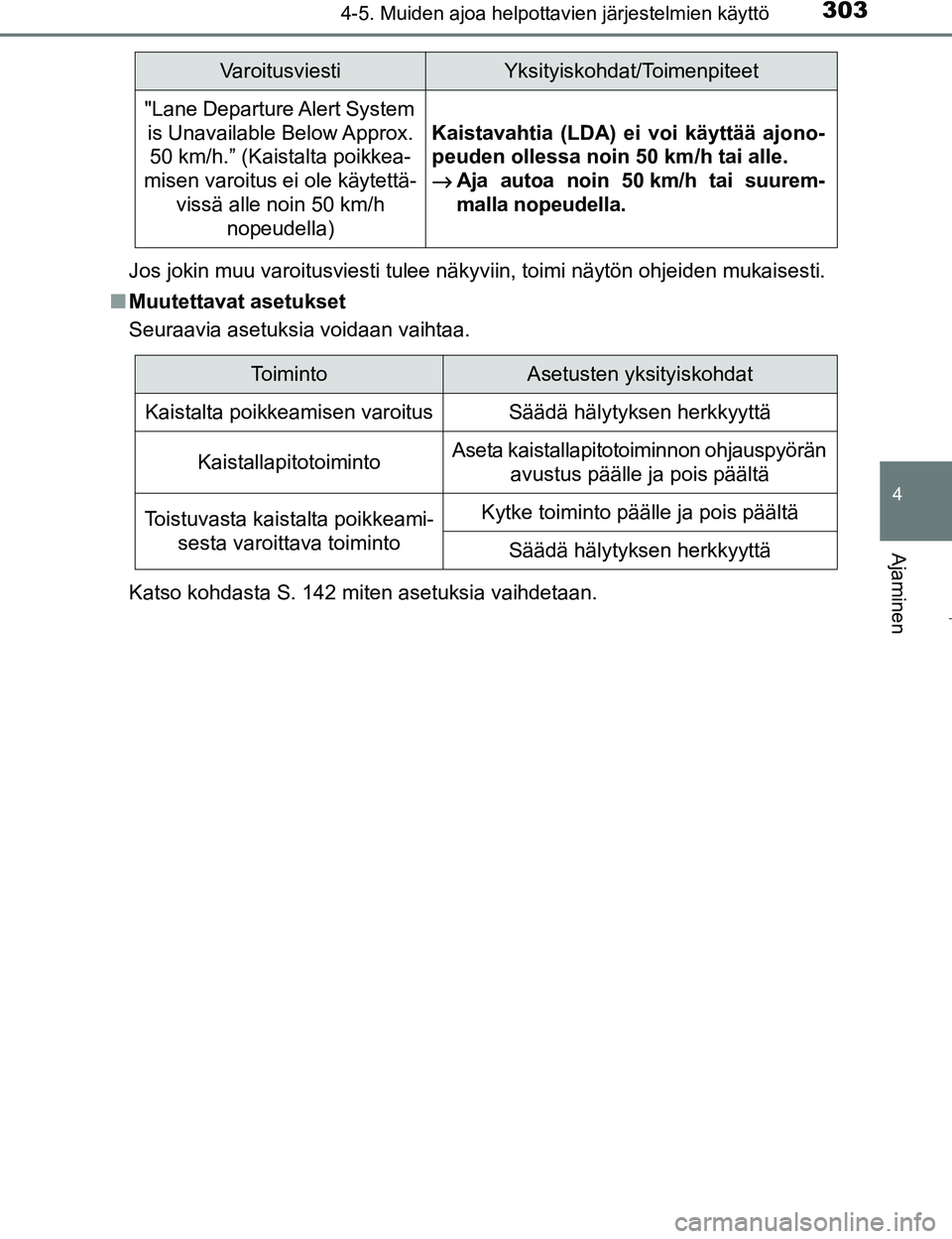

OM47B56FIJos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
n Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 142 miten asetuksia vaihdetaan.
"Lane Departure Alert System
is Unavailable Below Approx. 50 km/h.” (Kaistalta poikkea-
misen varoitus ei ole käytettä- vissä alle noin 50 km/h nopeudella)
Kaistavahtia (LDA) ei voi käyttää ajono-
peuden ollessa noin 50 km/h tai alle.
→ Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
VaroitusviestiYksityiskohdat/Toimenpiteet
To i m i n t oAsetusten yksityiskohdat
Kaistalta poikkeamisen varoitusSäädä hälytyksen herkkyyttä
KaistallapitotoimintoAseta kaistallapitotoiminnon ohjauspyörän
avustus päälle ja pois päältä
Toistuvasta kaistalta poikkeami-sesta varoittava toimintoKytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM47B56FI.book Page 303 M onday, March 6, 2017 3:43 PM
Page 304 of 674

3044-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

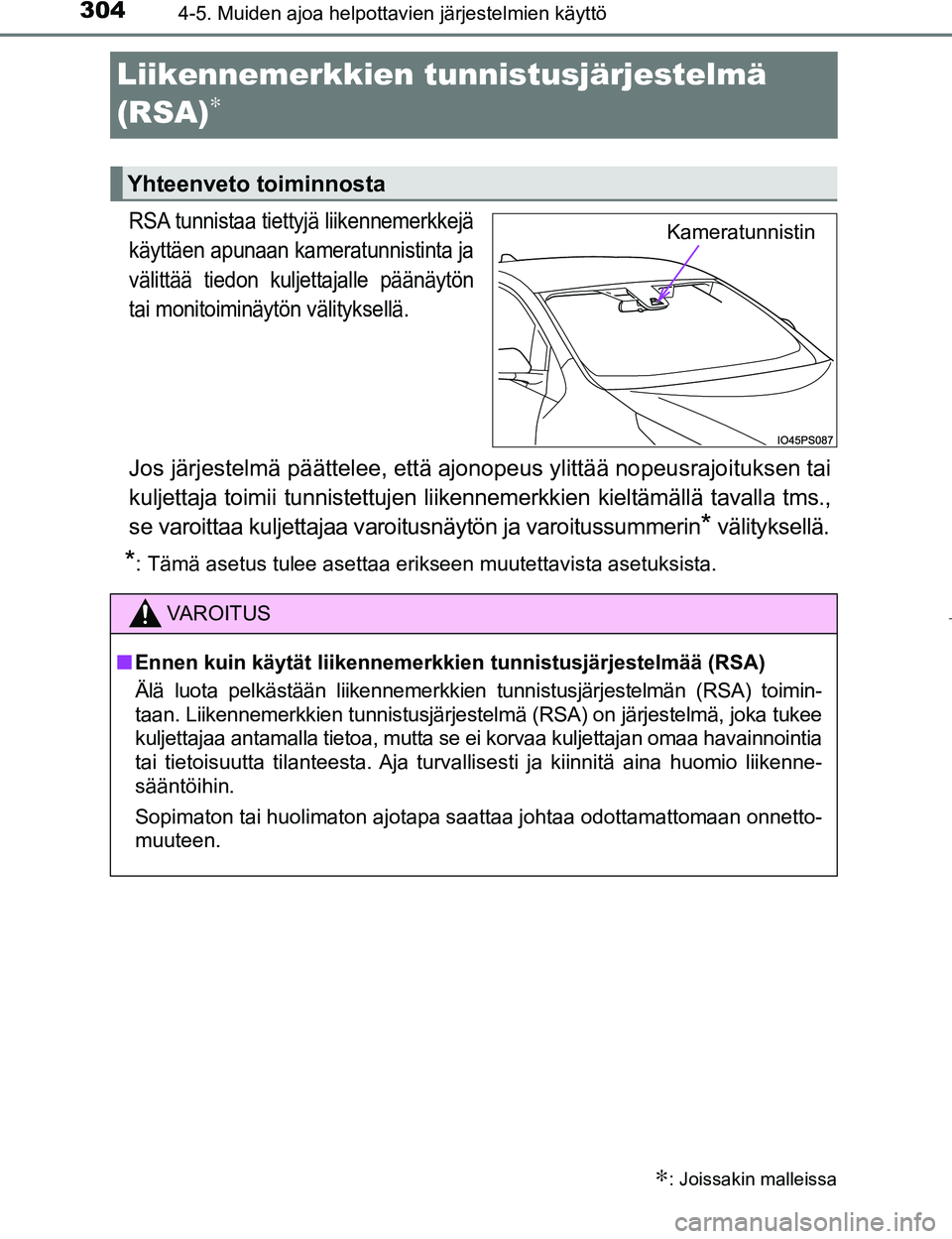

Liikennemerkkien tunnistusjärjestelmä
(RSA)
∗
RSA tunnistaa tiettyjä liikennemerkkejä
käyttäen apunaan kameratunnistinta ja
välittää tiedon kuljettajalle päänäytön
tai monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunniste ttujen liikennemerkkien ki eltämällä tavalla tms.,
se varoittaa kuljettajaa varoit usnäytön ja varoitussummerin
* välityksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
∗: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
nEnnen kuin käytät liikennemerkki en tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimin-
taan. Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka tukee
kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa havainnointia
tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huomio liikenne-
sääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-\
muuteen.
OM47B56FI.book Page 304 M onday, March 6, 2017 3:43 PM
Page 305 of 674

3054-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI

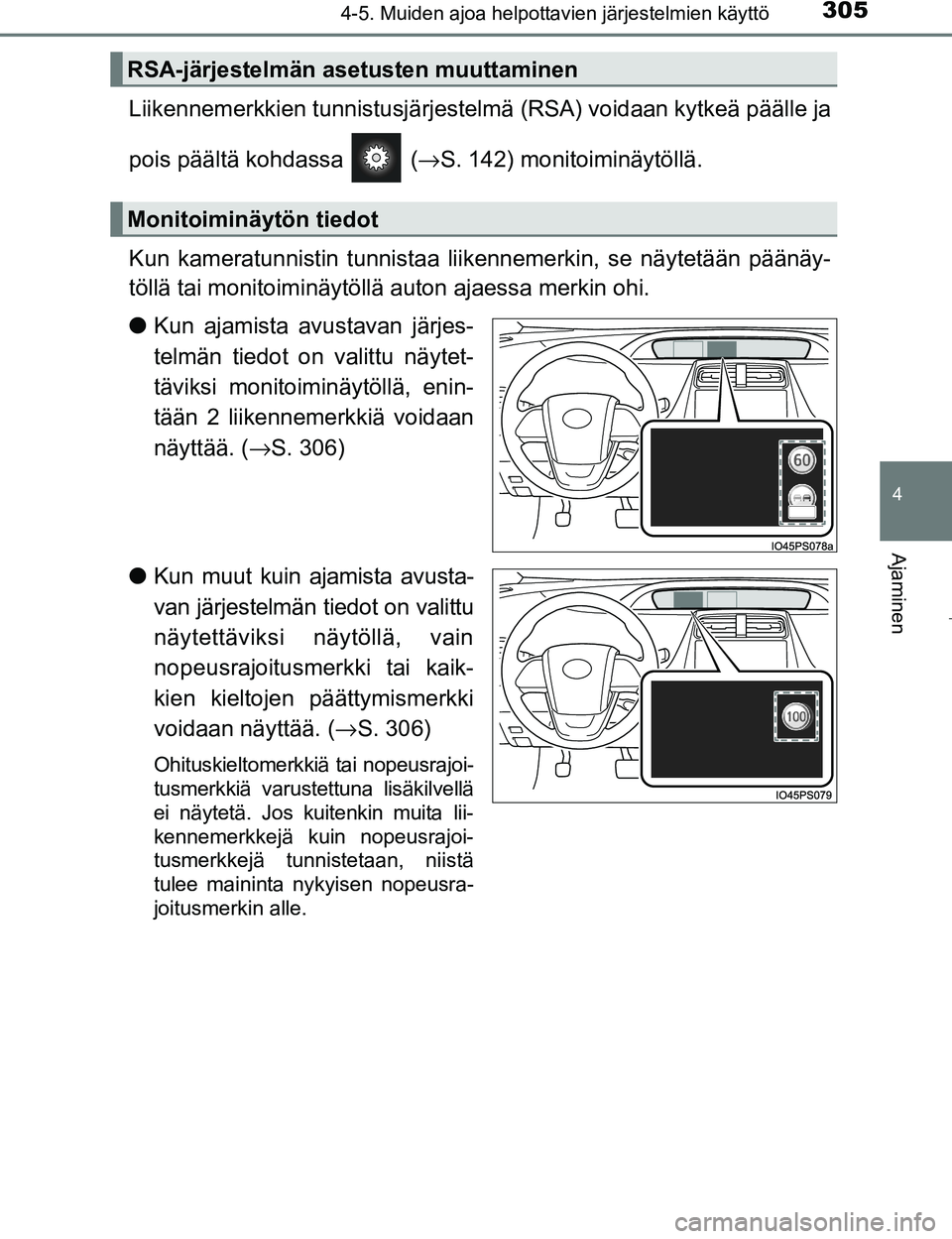

Liikennemerkkien tunnistusjärjestelmä (RSA) voidaan kytkeä päälle ja
pois päältä kohdassa ( →S. 142) monitoiminäytöllä.
Kun kameratunnistin tunnistaa liik ennemerkin, se näytetään päänäy-
töllä tai monitoiminäytöllä auton ajaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytet-
täviksi monitoiminäytöllä, enin-
tään 2 liikennemerkkiä voidaan
näyttää. ( →S. 306)
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valittu
näytettäviksi näytöllä, vain
nopeusrajoitusmerkki tai kaik-
kien kieltojen päättymismerkki
voidaan näyttää. (→ S. 306)
Ohituskieltomerkkiä tai nopeusrajoi-
tusmerkkiä varustettuna lisäkilvellä
ei näytetä. Jos kuitenkin muita lii-
kennemerkkejä kuin nopeusrajoi-
tusmerkkejä tunnistetaan, niistä
tulee maininta nykyisen nopeusra-
joitusmerkin alle.
RSA-järjestelmän asetusten muuttaminen
Monitoiminäytön tiedot
OM47B56FI.book Page 305 M onday, March 6, 2017 3:43 PM
Page 306 of 674

3064-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

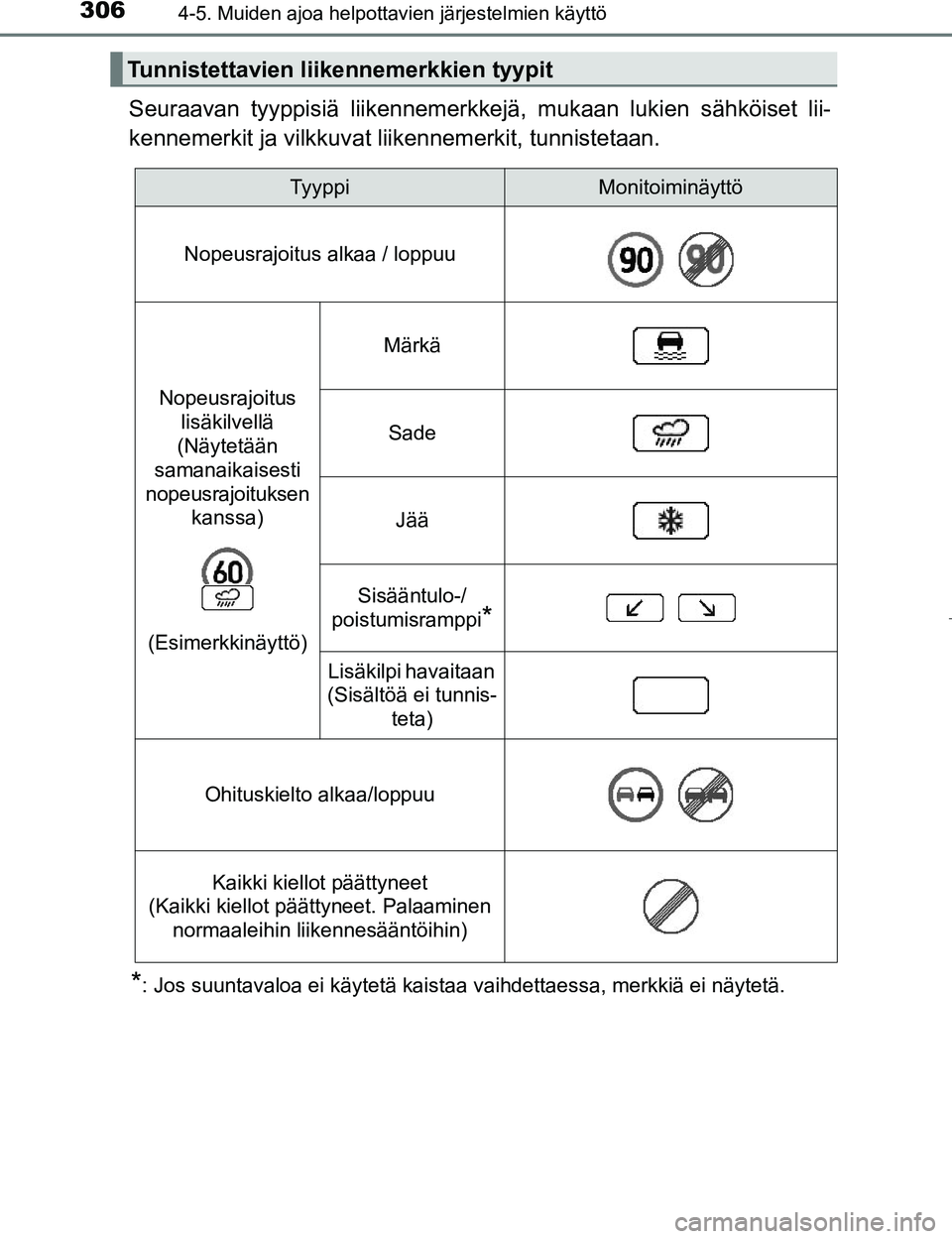

Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
*: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa / loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti
nopeusrajoituksen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/
poistumisramppi
*
Lisäkilpi havaitaan
(Sisältöä ei tunnis-
teta)
Ohituskielto alkaa/loppuu
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen
normaaleihin liikennesääntöihin)
OM47B56FI.book Page 306 M onday, March 6, 2017 3:43 PM
Page 307 of 674

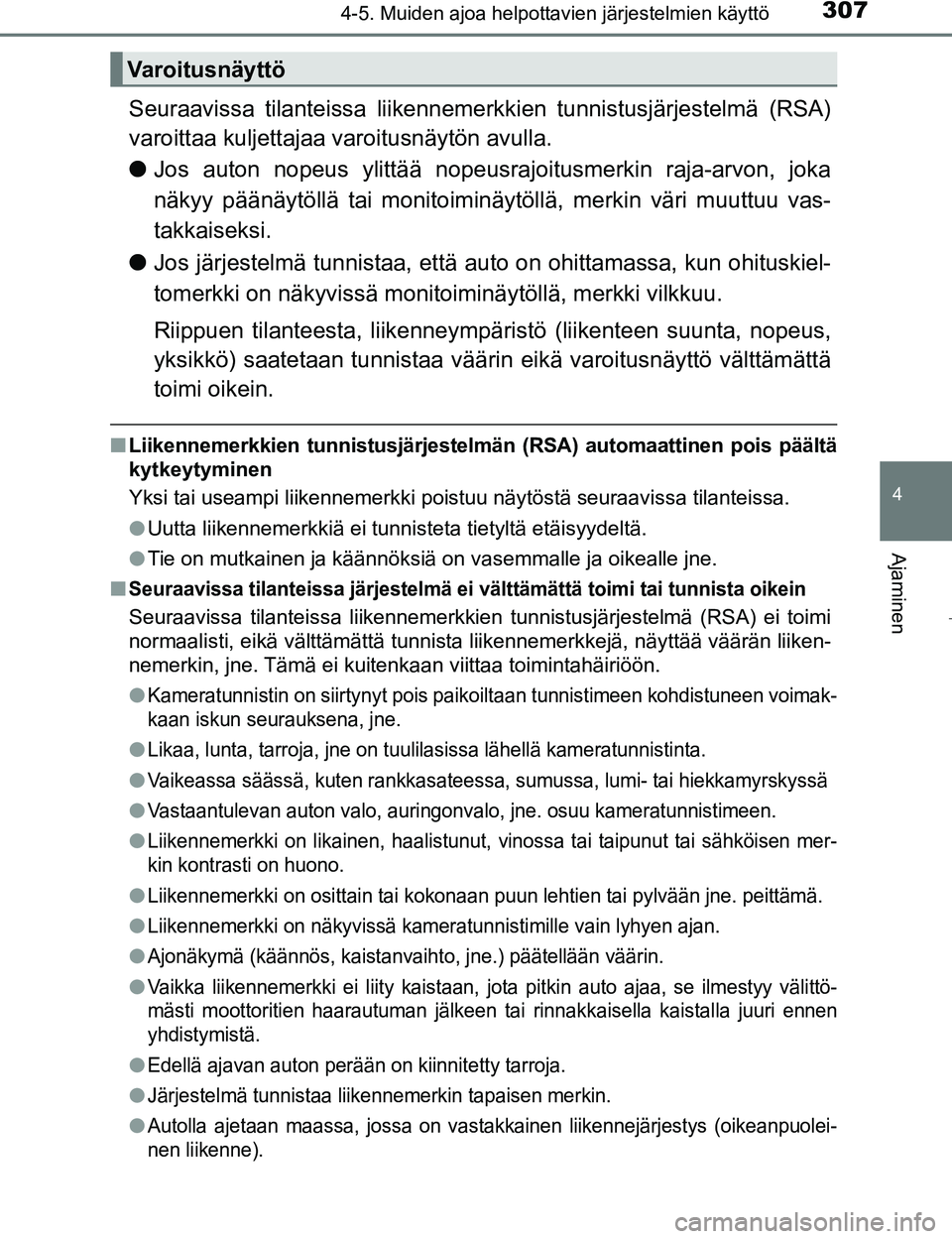

3074-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47B56FI
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l Jos auton nopeus ylittää nopeusrajoitusmerkin raja-arvon, joka
näkyy päänäytöllä tai monitoiminäytöllä, merkin väri muuttuu vas-
takkaiseksi.
l Jos järjestelmä tunnistaa, että auto on ohittamassa, kun ohituskiel-
tomerkki on näkyvissä monito iminäytöllä, merkki vilkkuu.
Riippuen tilanteesta, liikenneympäristö (liikenteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin eikä varoitusnäyttö välttämättä
toimi oikein.
n Liikennemerkkien tunnist usjärjestelmän (RSA) automaattinen pois päältä
kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
l Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
n
Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin, jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
l
Kameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen voimak-
kaan iskun seurauksena, jne.
lLikaa, lunta, tarroja, jne on tuulilasissa lähellä kameratunnistinta.
lVaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrskyssä
lVastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
lLiikennemerkki on likainen, haalistunut, vinossa tai taipunut tai sähköisen mer-
kin kontrasti on huono.
lLiikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peittämä.
lLiikennemerkki on näkyvissä kame ratunnistimille vain lyhyen ajan.
lAjonäkymä (käännös, kaistanvaihto, jne.) päätellään väärin.
lVaikka liikennemerkki ei liity kaistaan, jota pitkin au to ajaa, se ilmestyy välittö-
mästi moottoritien haarautuman jälkeen tai rinnakkaisella kaistalla juuri ennen
yhdistymistä.
lEdellä ajavan auton perään on kiinnitetty tarroja.
lJärjestelmä tunnistaa liikennemerkin tapaisen merkin.
lAutolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikeanpuolei-
nen liikenne).
Varoitusnäyttö
OM47B56FI.book Page 307 M onday, March 6, 2017 3:43 PM
Page 308 of 674

3084-5. Muiden ajoa helpottavien järjestelmien käyttö

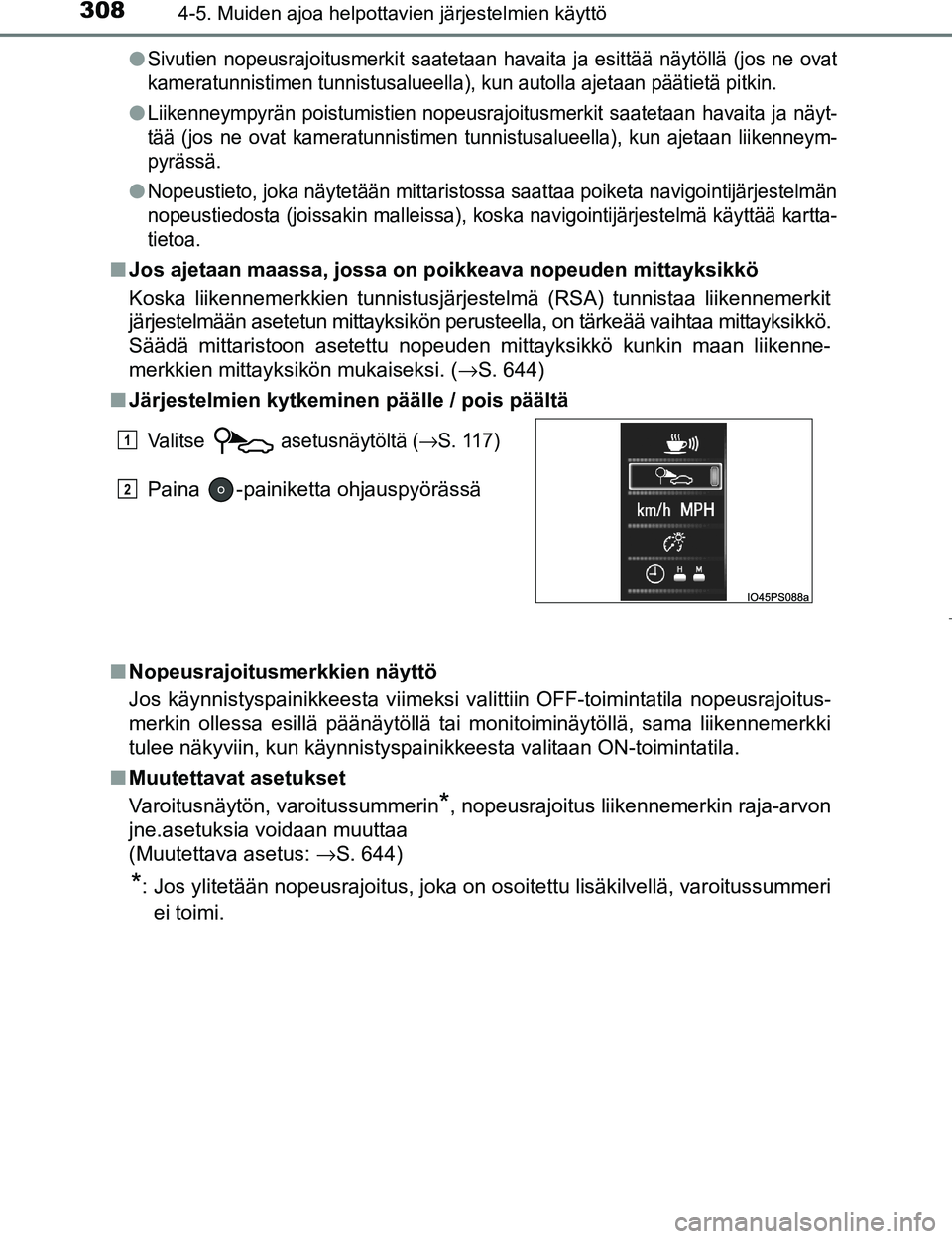

OM47B56FIl
Sivutien nopeusrajoitusmerkit saatetaan
havaita ja esittää näytöllä (jos ne ovat
kameratunnistimen tunnistusalueella), kun autolla ajetaan päätietä pitkin.
lLiikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita ja näyt-
tää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan liikenneym-
pyrässä.
lNopeustieto, joka näytetään mittaristossa saattaa poiketa navigointijärjestelmän
nopeustiedosta (joissakin ma lleissa), koska navigointijärjestelmä käyttää kartta-
tietoa.
n Jos ajetaan maassa, jossa on poikkeava nopeuden mittayksikkö
Koska liikennemerkkien tunnistusjärjestelmä (RSA) tunnistaa liikennemerkit
järjestelmään asetetun mittayksikön perusteella, on tärkeää vaihtaa mittayksikkö.
Säädä mittaristoon asetettu nopeuden mittayksikkö kunkin maan liikenne-
merkkien mittayksikön mukaiseksi. ( →S. 644)
n Järjestelmien kytkeminen päälle / pois päältä
n Nopeusrajoitusmerkkien näyttö
Jos käynnistyspainikkeesta viimeksi valittiin OFF-toimintatila nopeusrajoitus-
merkin ollessa esillä päänäytöllä tai monitoiminäyt\
öllä, sama liikennemerkki
tulee näkyviin, kun käynnistyspainikkeesta valitaan ON-toimintatila.
n Muutettavat asetukset
Varoitusnäytön, varoitussummerin
*, nopeusrajoitus liikennemerkin raja-arvon
jne.asetuksia voidaan muuttaa
(Muutettava asetus: → S. 644)
*: Jos ylitetään nopeusrajoitus, joka on osoitettu lisäkilvellä, varoitussummeri
ei toimi.
Valitse asetusnäytöltä (→S. 117)
Paina -painiketta ohjauspyörässä
1
2
OM47B56FI.book Page 308 M onday, March 6, 2017 3:43 PM
Page 309 of 674

309
4
4-5. Muiden ajoa helpottavien järjestelmien käyttö
Ajaminen
OM47B56FI

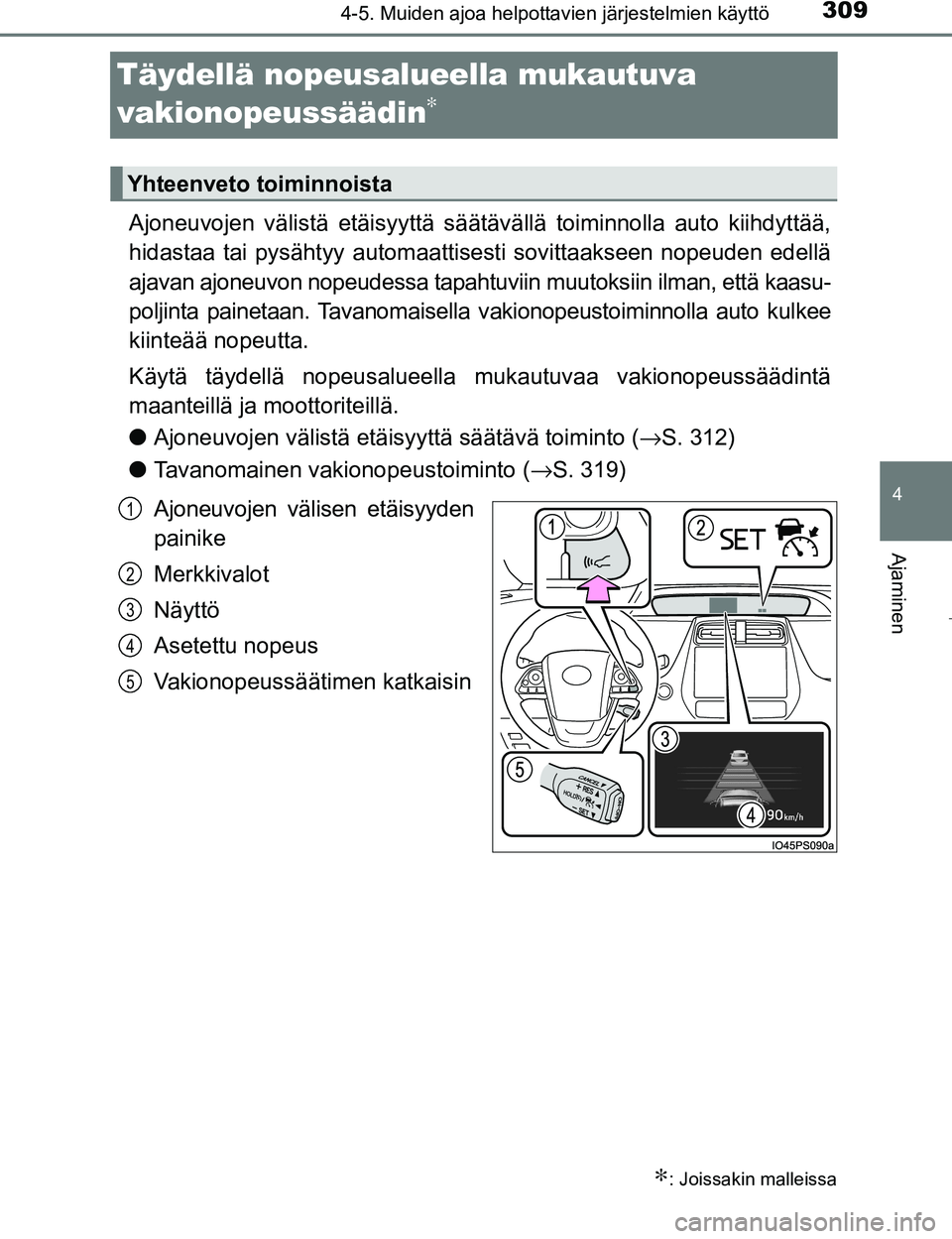

Täydellä nopeusalueella mukautuva
vakionopeussäädin∗
Ajoneuvojen välistä etäisyyttä säätävällä toiminnolla auto kiihdyttää,
hidastaa tai pysähtyy automaattisesti sovittaakseen nopeuden edellä
ajavan ajoneuvon nopeudessa tapahtuviin muutoksiin ilman, että kaasu-
poljinta painetaan. Tavanomaisella vakionopeustoiminnolla auto kulkee
kiinteää nopeutta.
Käytä täydellä nopeusalueella mukautuvaa vakionopeussäädintä
maanteillä ja moottoriteillä.
l Ajoneuvojen välistä etäisyyttä säätävä toiminto ( →S. 312)
l Tavanomainen vakionopeustoiminto ( →S. 319)
Ajoneuvojen välisen etäisyyden
painike
Merkkivalot
Näyttö
Asetettu nopeus
Vakionopeussäätimen katkaisin
∗: Joissakin malleissa
Yhteenveto toiminnoista
1
2
3
4
5
OM47B56FI.book Page 309 M onday, March 6, 2017 3:43 PM
Page 310 of 674

3104-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47B56FI

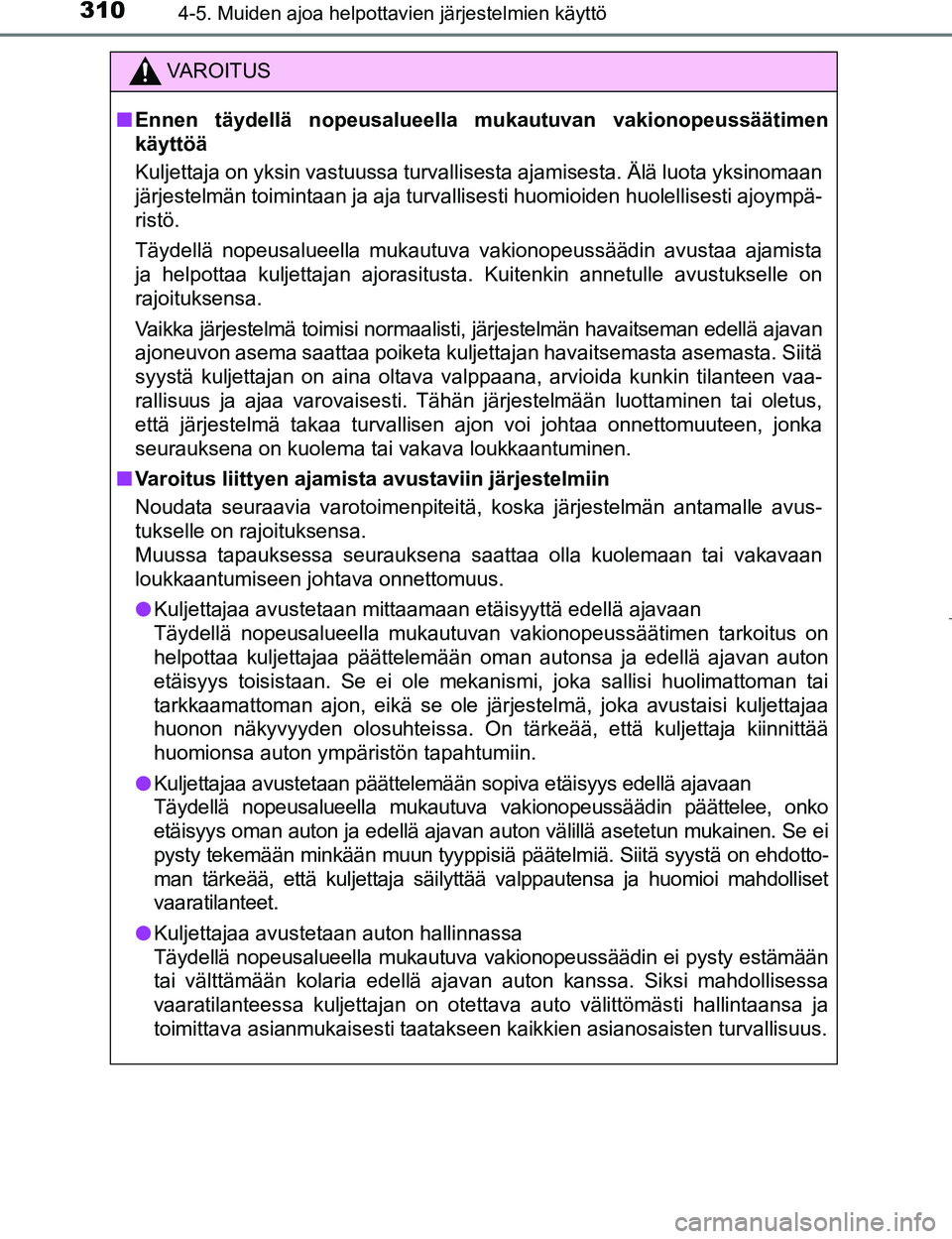

VAROITUS
nEnnen täydellä nopeusalueel la mukautuvan vakionopeussäätimen
käyttöä
Kuljettaja on yksin vastuussa turvallisesta ajamisesta. Älä luota yksinomaan
järjestelmän toimintaan ja aja turvallisesti huomioiden huolellisesti ajoympä-
ristö.
Täydellä nopeusalueella mukautuva vakionopeussäädin avustaa \
ajamista
ja helpottaa kuljettajan ajorasitusta. Kuitenkin annetulle avustukselle on
rajoituksensa.
Vaikka järjestelmä toimisi normaalisti, järjestelmän havaitseman edellä ajavan
ajoneuvon asema saattaa poiketa kuljettajan havaitsemasta asemasta. Siitä
syystä kuljettajan on aina oltava valppaana, arvioida kunkin tilanteen vaa-
rallisuus ja ajaa varovaisesti. Tähän järjestelmään luottaminen tai oletus,
että järjestelmä takaa turvallisen ajon voi johtaa onnettomuuteen, jonka
seurauksena on kuolema tai vakava loukkaantuminen.
n Varoitus liittyen ajamista avustaviin järjestelmiin
Noudata seuraavia varotoimenpiteitä, koska järjestelmän antamalle avus-
tukselle on rajoituksensa.
Muussa tapauksessa seurauksena saattaa olla kuolemaan tai vakavaan
loukkaantumiseen johtava onnettomuus.
l Kuljettajaa avustetaan mittaamaan etäisyyttä edellä ajavaan
Täydellä nopeusalueella mukautuvan vakionopeussäätimen tarko\
itus on
helpottaa kuljettajaa päättelemään oman autonsa ja edellä ajavan auton
etäisyys toisistaan. Se ei ole mekanismi, joka sallisi huolimattoman tai
tarkkaamattoman ajon, eikä se ole järjestelmä, joka avustaisi kuljettajaa
huonon näkyvyyden olosuhteissa. On tärkeää, että kuljettaja kiinnittää
huomionsa auton ympäristön tapahtumiin.
l Kuljettajaa avustetaan päättelemään sopiva etäisyys edellä ajavaan
Täydellä nopeusalueella mukautuva vakionopeussäädin päättelee, onko
etäisyys oman auton ja edellä ajavan auton välillä asetetun mukainen. Se ei
pysty tekemään minkään muun tyyppisiä päätelmiä. Siitä syystä on ehdotto-
man tärkeää, että kuljetta ja säilyttää valppautensa ja huomioi mahdolliset
vaaratilanteet.
l Kuljettajaa avustetaan auton hallinnassa
Täydellä nopeusalueella mukautuva vakionopeussäädin ei pysty estämään
tai välttämään kolaria edellä ajavan auton kanssa. Siksi mahdollisessa
vaaratilanteessa kuljettajan on otettava auto välittömästi hallintaansa ja
toimittava asianmukaisesti taatakseen kaikkien asianosaisten turvallisuus.
OM47B56FI.book Page 310 M onday, March 6, 2017 3:43 PM
