TOYOTA PRIUS 2017 Upute Za Rukovanje (in Croatian)

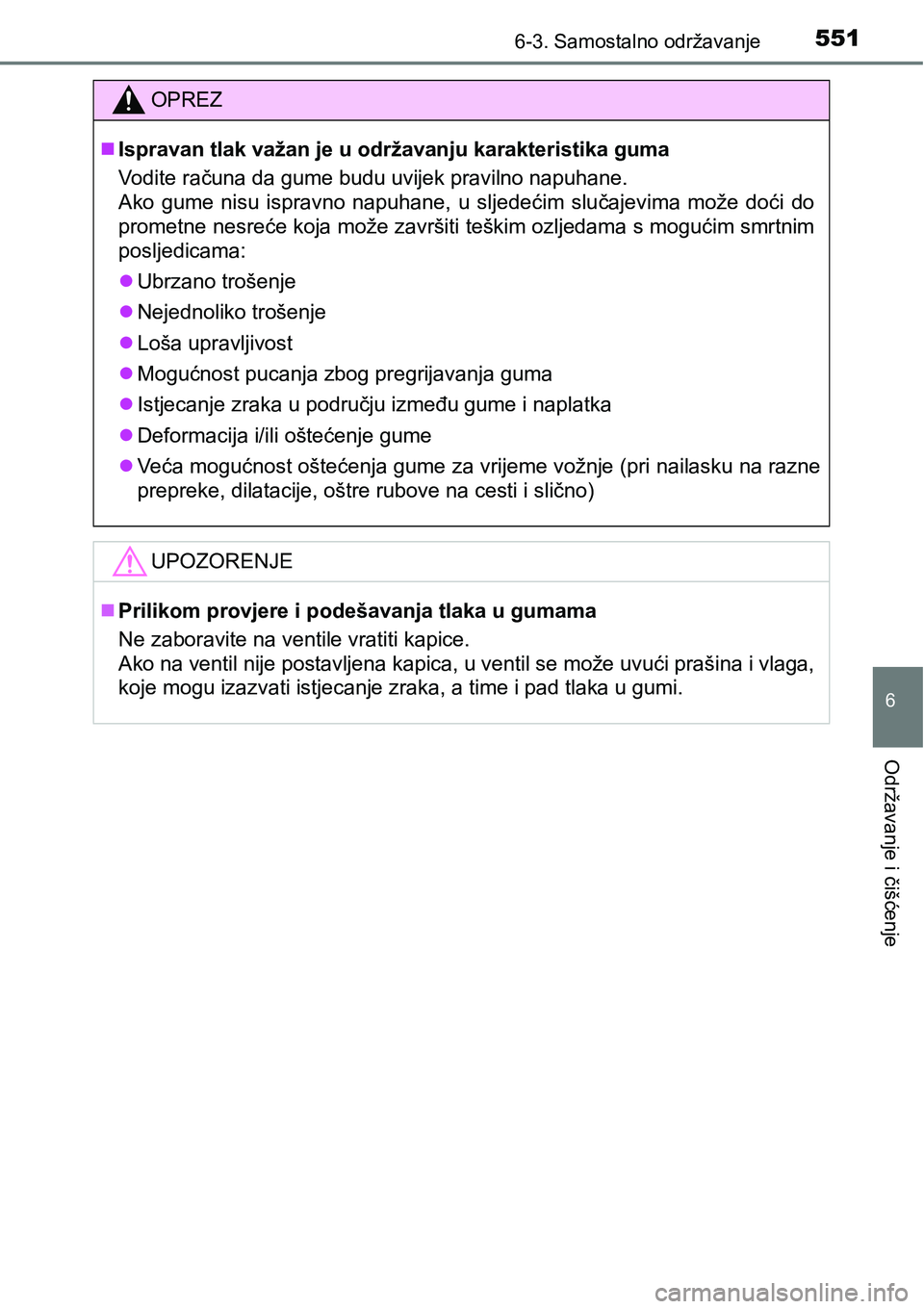

5516-3. Samostalno održavanje
6
Održavanje i čišćenje
OPREZ
Ispravan tlak važan je u održavanju karakteristika guma
Vodite računa da gume budu uvijek pravilno napuhane.
Ako gume nisu ispravno napuhane, u sljedećim slučajevima može doći do
prometne nesreće koja može završiti teškim ozljedama s mogućim smrtnim
posljedicama:
Ubrzano trošenje
Nejednoliko trošenje
Loša upravljivost
Mogućnost pucanja zbog pregrijavanja guma
Istjecanje zraka u području između gume i naplatka
Deformacija i/ili oštećenje gume
Veća mogućnost oštećenja gume za vrijeme vožnje (pri nailasku na razne
prepreke, dilatacije, oštre rubove na cesti i slično)
UPOZORENJE
Prilikom provjere i podešavanja tlaka u gumama
Ne zaboravite na ventile vratiti kapice.
Ako na ventil nije postavljena kapica, u ventil se može uvući prašina i vlaga,
koje mogu izazvati istjecanje zraka, a time i pad tlaka u gumi.

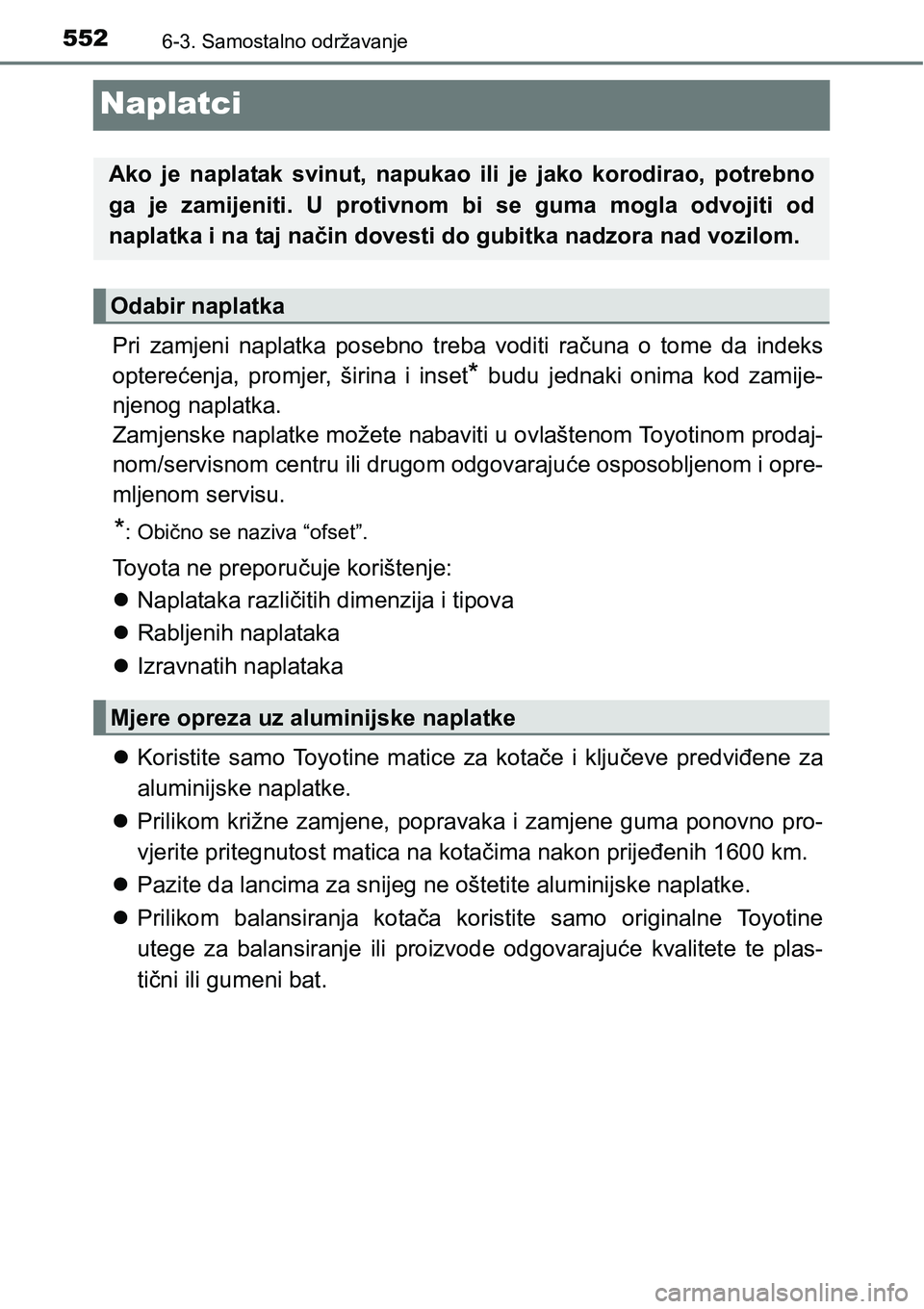

5526-3. Samostalno održavanje
Naplatci
Pri zamjeni naplatka posebno treba voditi računa o tome da indeks
opterećenja, promjer, širina i inset
* budu jednaki onima kod zamije-
njenog naplatka.
Zamjenske naplatke možete nabaviti u ovlaštenom Toyotinom prodaj-
nom/servisnom centru ili drugom odgovarajuće osposobljenom i opre-
mljenom servisu.
*:Obično se naziva “ofset”.
Toyota ne preporučuje korištenje:
Naplataka različitih dimenzija i tipova
Rabljenih naplataka
Izravnatih naplataka
Koristite samo Toyotine matice za kotače i ključeve predviđene za
aluminijske naplatke.
Prilikom križne zamjene, popravaka i zamjene guma ponovno pro-
vjerite pritegnutost matica na kotačima nakon prijeđenih 1600 km.
Pazite da lancima za snijeg ne oštetite aluminijske naplatke.
Prilikom balansiranja kotača koristite samo originalne Toyotine
utege za balansiranje ili proizvode odgovarajuće kvalitete te plas-
tični ili gumeni bat.
Ako je naplatak svinut, napukao ili je jako korodirao, potrebno
ga je zamijeniti. U protivnom bi se guma mogla odvojiti od
naplatka i na taj način dovesti do gubitka nadzora nad vozilom.
Odabir naplatka
Mjere opreza uz aluminijske naplatke

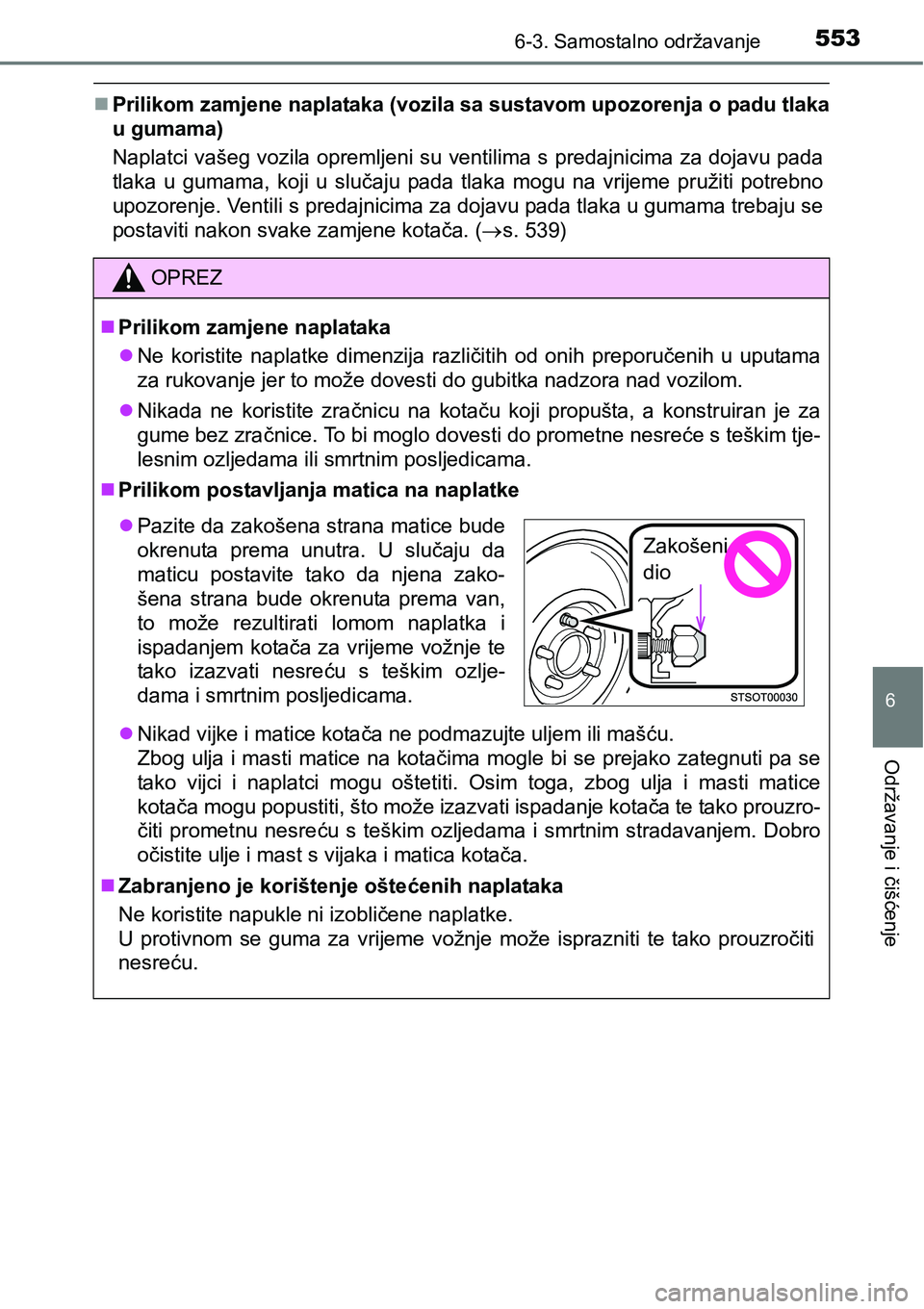

5536-3. Samostalno održavanje
6
Održavanje i čišćenje
Prilikom zamjene naplataka (vozila sa sustavom upozorenja o padu tlaka
u gumama)
Naplatci vašeg vozila opremljeni su ventilima s predajnicima za dojavu pada
tlaka u gumama, koji u slučaju pada tlaka mogu na vrijeme pružiti potrebno
upozorenje. Ventili s predajnicima za dojavu pada tlaka u gumama trebaju se
postaviti nakon svake zamjene kotača. (s. 539)
OPREZ
Prilikom zamjene naplataka
Ne koristite naplatke dimenzija različitih od onih preporučenih u uputama
za rukovanje jer to može dovesti do gubitka nadzora nad vozilom.
Nikada ne koristite zračnicu na kotaču koji propušta, a konstruiran je za
gume bez zračnice. To bi moglo dovesti do prometne nesreće s teškim tje-
lesnim ozljedama ili smrtnim posljedicama.
Prilikom postavljanja matica na naplatke
Nikad vijke i matice kotača ne podmazujte uljem ili mašću.
Zbog ulja i masti matice na kotačima mogle bi se prejako zategnuti pa se
tako vijci i naplatci mogu oštetiti. Osim toga, zbog ulja i masti matice
kotača mogu popustiti, što može izazvati ispadanje kotača te tako prouzro-
čiti prometnu nesreću s teškim ozljedama i smrtnim stradavanjem. Dobro
očistite ulje i mast s vijaka i matica kotača.
Zabranjeno je korištenje oštećenih naplataka
Ne koristite napukle ni izobličene naplatke.
U protivnom se guma za vrijeme vožnje može isprazniti te tako prouzročiti
nesreću.
Pazite da zakošena strana matice bude
okrenuta prema unutra. U slučaju da
maticu postavite tako da njena zako-
šena strana bude okrenuta prema van,
to može rezultirati lomom naplatka i
ispadanjem kotača za vrijeme vožnje te
tako izazvati nesreću s teškim ozlje-
dama i smrtnim posljedicama.Zakošeni
dio

5546-3. Samostalno održavanje
UPOZORENJE
Zamjena ventila s predajnicima za dojavu pada tlaka u gumama (vozila
sa sustavom upozorenja o padu tlaka u gumama)
Budući da popravak odnosno zamjena mogu imati utjecaja na ventile s
predajnicima za dojavu pada tlaka u gumama, servis guma svakako povje-
rite ovlaštenom Toyotinom prodajnom/servisnom centru, drugom odgova-
rajuće osposobljenom i opremljenom servisu ili odgovarajućem vulkani-
zerskom servisu. Ventile s predajnicima za dojavu pada tlaka u gumama
možete nabaviti u bilo kojem ovlaštenom Toyotinom prodajnom/servisnom
centru ili drugom odgovarajuće osposobljenom i opremljenom servisu.
Na svom vozilu koristite samo originalne Toyotine naplatke.
U slučaju korištenja neoriginalnih naplataka može se dogoditi da ventili s
predajnicima za dojavu pada tlaka u gumama neće ispravno funkcionirati.

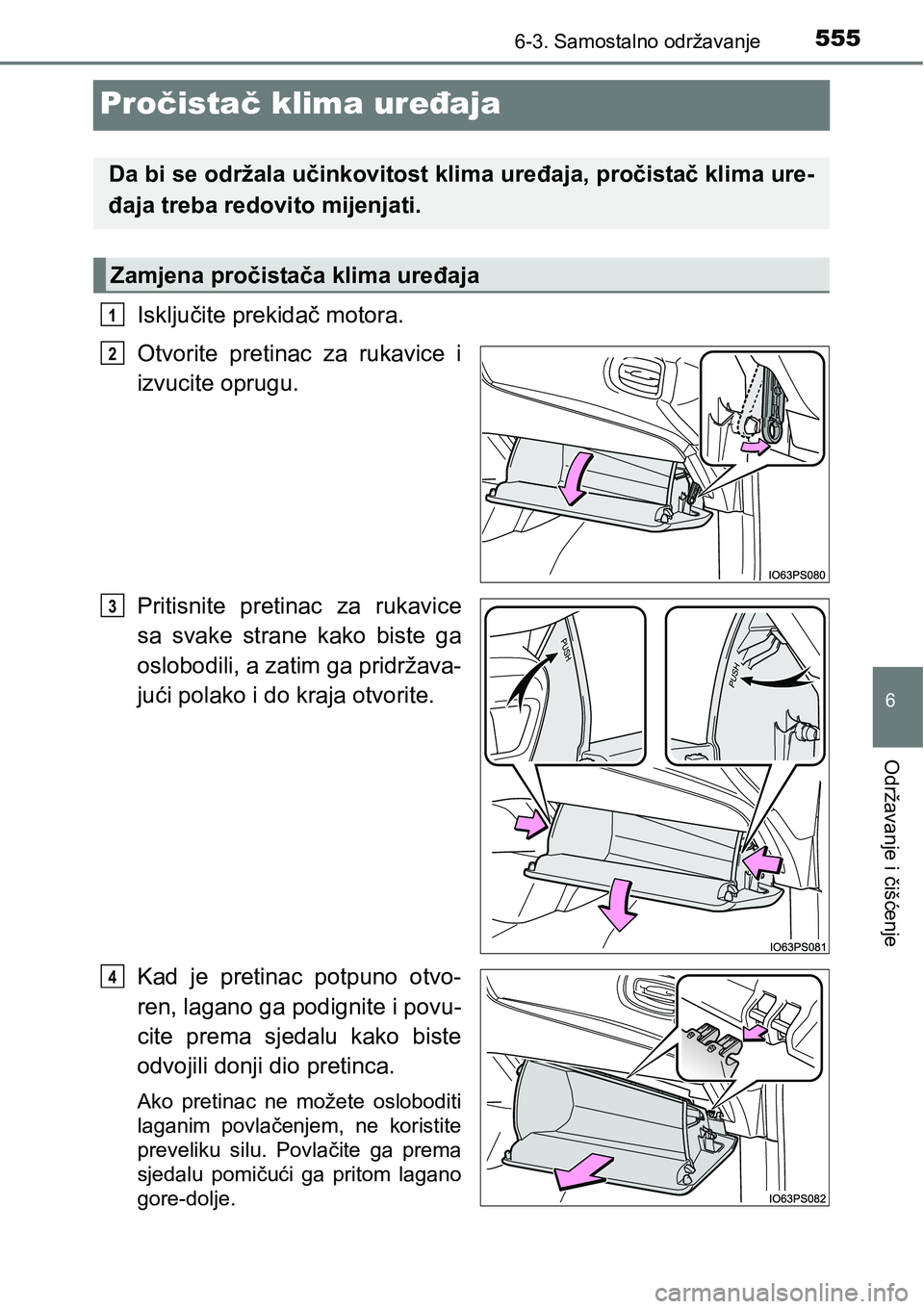

5556-3. Samostalno održavanje
6
Održavanje i čišćenje
Pročistač klima uređaja
Isključite prekidač motora.
Otvorite pretinac za rukavice i
izvucite oprugu.
Pritisnite pretinac za rukavice
sa svake strane kako biste ga
oslobodili, a zatim ga pridržava-
jući polako i do kraja otvorite.
Kad je pretinac potpuno otvo-
ren, lagano ga podignite i povu-
cite prema sjedalu kako biste
odvojili donji dio pretinca.
Ako pretinac ne možete osloboditi
laganim povlačenjem, ne koristite
preveliku silu. Povlačite ga prema
sjedalu pomičući ga pritom lagano
gore-dolje.
Da bi se održala učinkovitost klima uređaja, pročistač klima ure-
đaja treba redovito mijenjati.
Zamjena pročistača klima uređaja
1
2
3
4

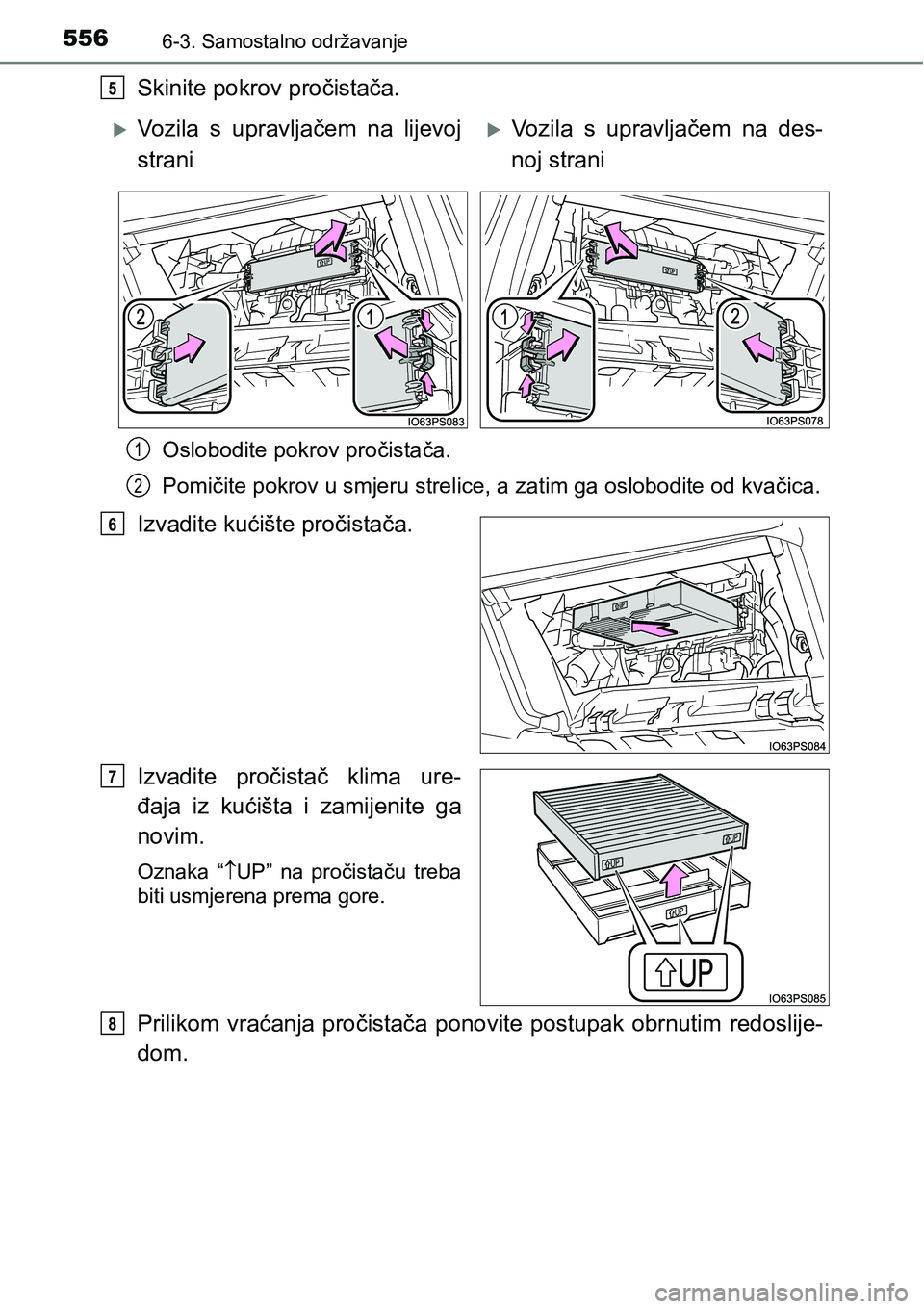

5566-3. Samostalno održavanje
Skinite pokrov pročistača.
Oslobodite pokrov pročistača.
Pomičite pokrov u smjeru strelice, a zatim ga oslobodite od kvačica.
Izvadite kućište pročistača.
Izvadite pročistač klima ure-
đaja iz kućišta i zamijenite ga
novim.
Oznaka “UP” na pročistaču treba
biti usmjerena prema gore.
Prilikom vraćanja pročistača ponovite postupak obrnutim redoslije-
dom.
5
Vozila s upravljačem na lijevoj
straniVozila s upravljačem na des-
noj strani
1
2
6
7
8

5576-3. Samostalno održavanje
6
Održavanje i čišćenje

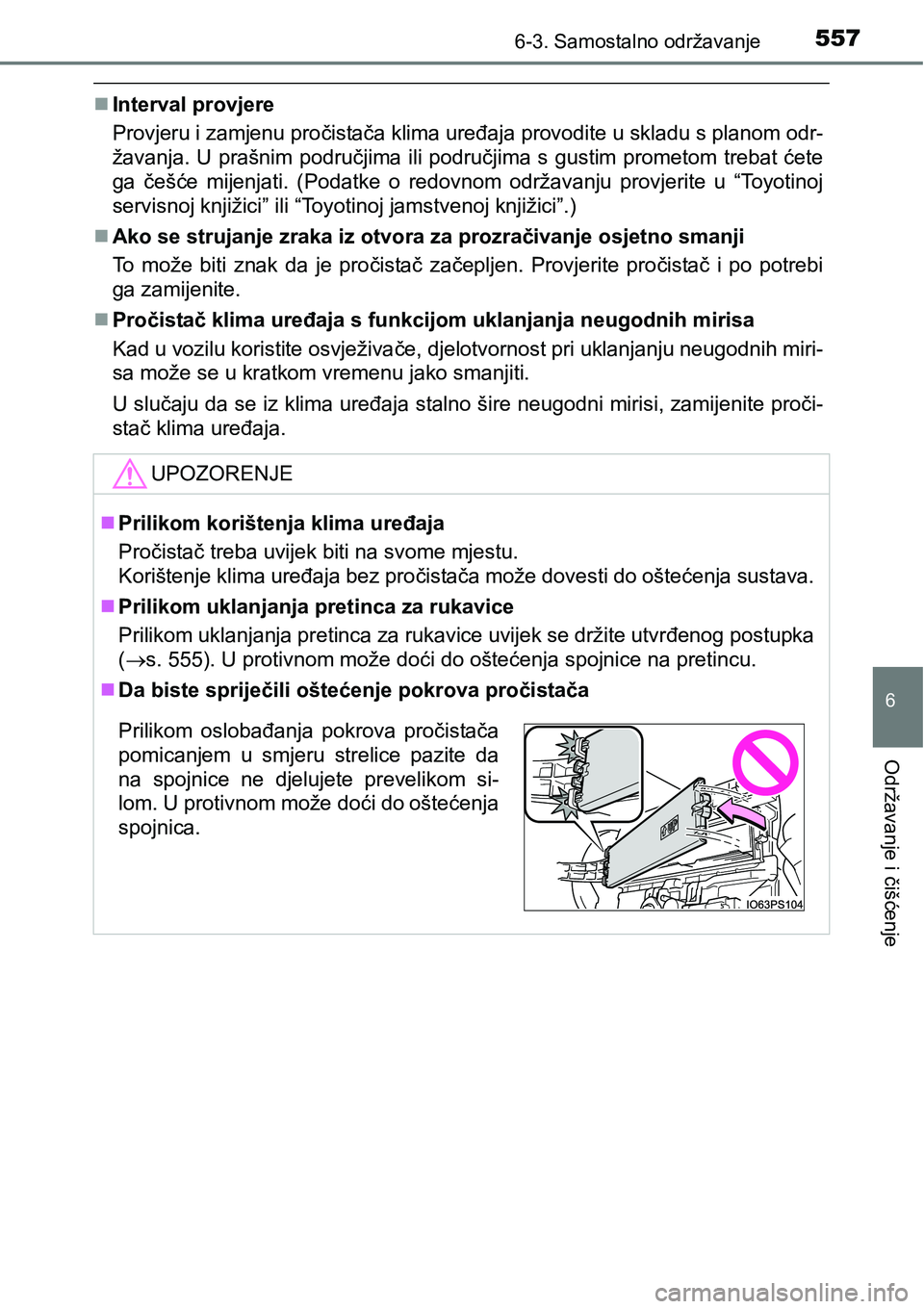

Interval provjere
Provjeru i zamjenu pročistača klima uređaja provodite u skladu s planom odr-
žavanja. U prašnim područjima ili područjima s gustim prometom trebat ćete
ga češće mijenjati. (Podatke o redovnom održavanju provjerite u “Toyotinoj
servisnoj knjižici” ili “Toyotinoj jamstvenoj knjižici”.)
Ako se strujanje zraka iz otvora za prozračivanje osjetno smanji
To može biti znak da je pročistač začepljen. Provjerite pročistač i po potrebi
ga zamijenite.
Pročistač klima uređaja s funkcijom uklanjanja neugodnih mirisa
Kad u vozilu koristite osvježivače, djelotvornost pri uklanjanju neugodnih miri-
sa može se u kratkom vremenu jako smanjiti.
U slučaju da se iz klima uređaja stalno šire neugodni mirisi, zamijenite proči-
stač klima uređaja.
UPOZORENJE
Prilikom korištenja klima uređaja
Pročistač treba uvijek biti na svome mjestu.
Korištenje klima uređaja bez pročistača može dovesti do oštećenja sustava.
Prilikom uklanjanja pretinca za rukavice
Prilikom uklanjanja pretinca za rukavice uvijek se držite utvrđenog postupka
(s. 555). U protivnom može doći do oštećenja spojnice na pretincu.
Da biste spriječili oštećenje pokrova pročistača
Prilikom oslobađanja pokrova pročistača
pomicanjem u smjeru strelice pazite da
na spojnice ne djelujete prevelikom si-
lom. U protivnom može doći do oštećenja
spojnica.

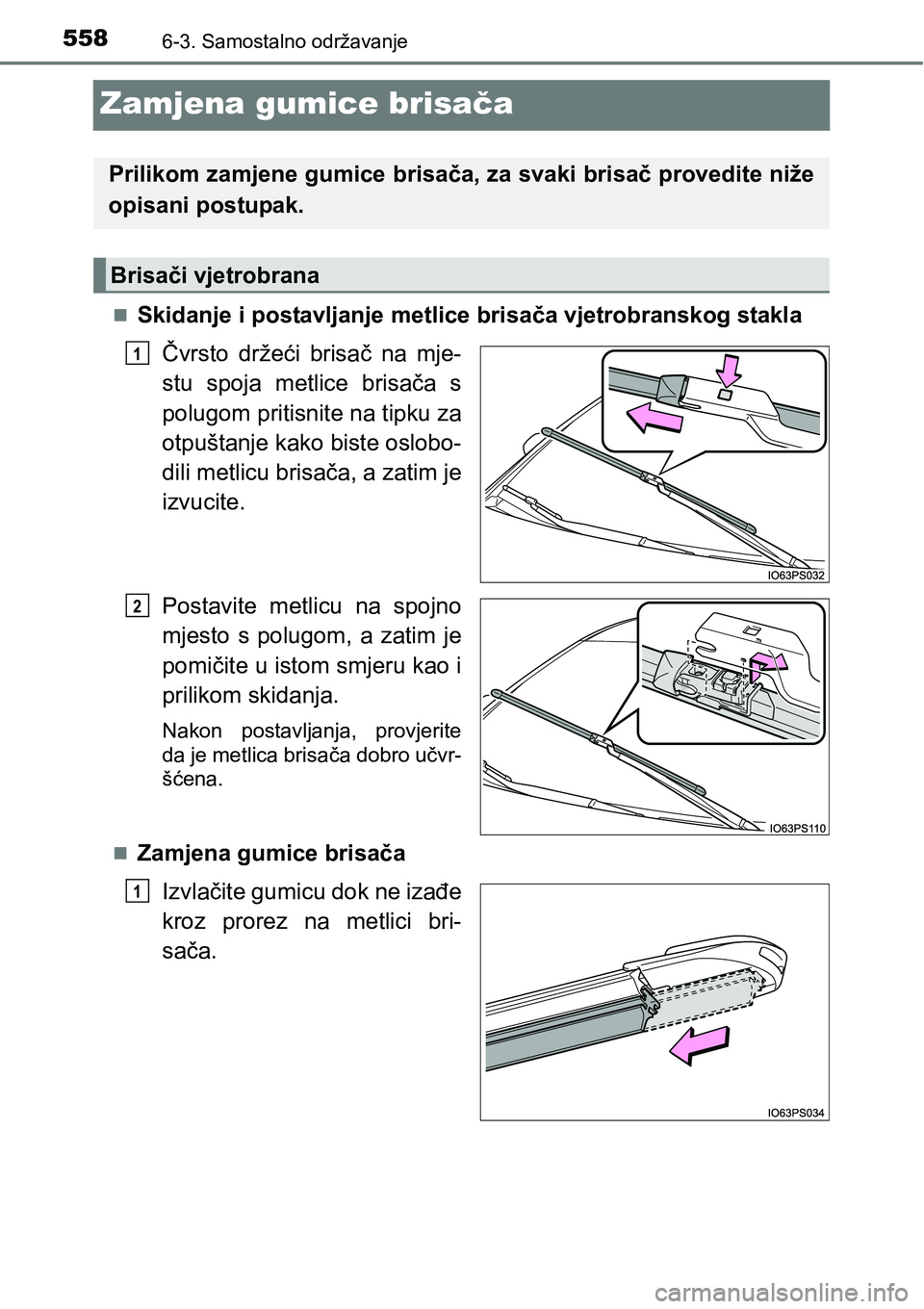

5586-3. Samostalno održavanje
Zamjena gumice brisača
Skidanje i postavljanje metlice brisača vjetrobranskog stakla
Čvrsto držeći brisač na mje-
stu spoja metlice brisača s
polugom pritisnite na tipku za
otpuštanje kako biste oslobo-
dili metlicu brisača, a zatim je
izvucite.
Postavite metlicu na spojno
mjesto s polugom, a zatim je
pomičite u istom smjeru kao i
prilikom skidanja.
Nakon postavljanja, provjerite
da je metlica brisača dobro učvr-
šćena.

Zamjena gumice brisača
Izvlačite gumicu dok ne izađe
kroz prorez na metlici bri-
sača.
Prilikom zamjene gumice brisača, za svaki brisač provedite niže
opisani postupak.
Brisači vjetrobrana
1
2
1

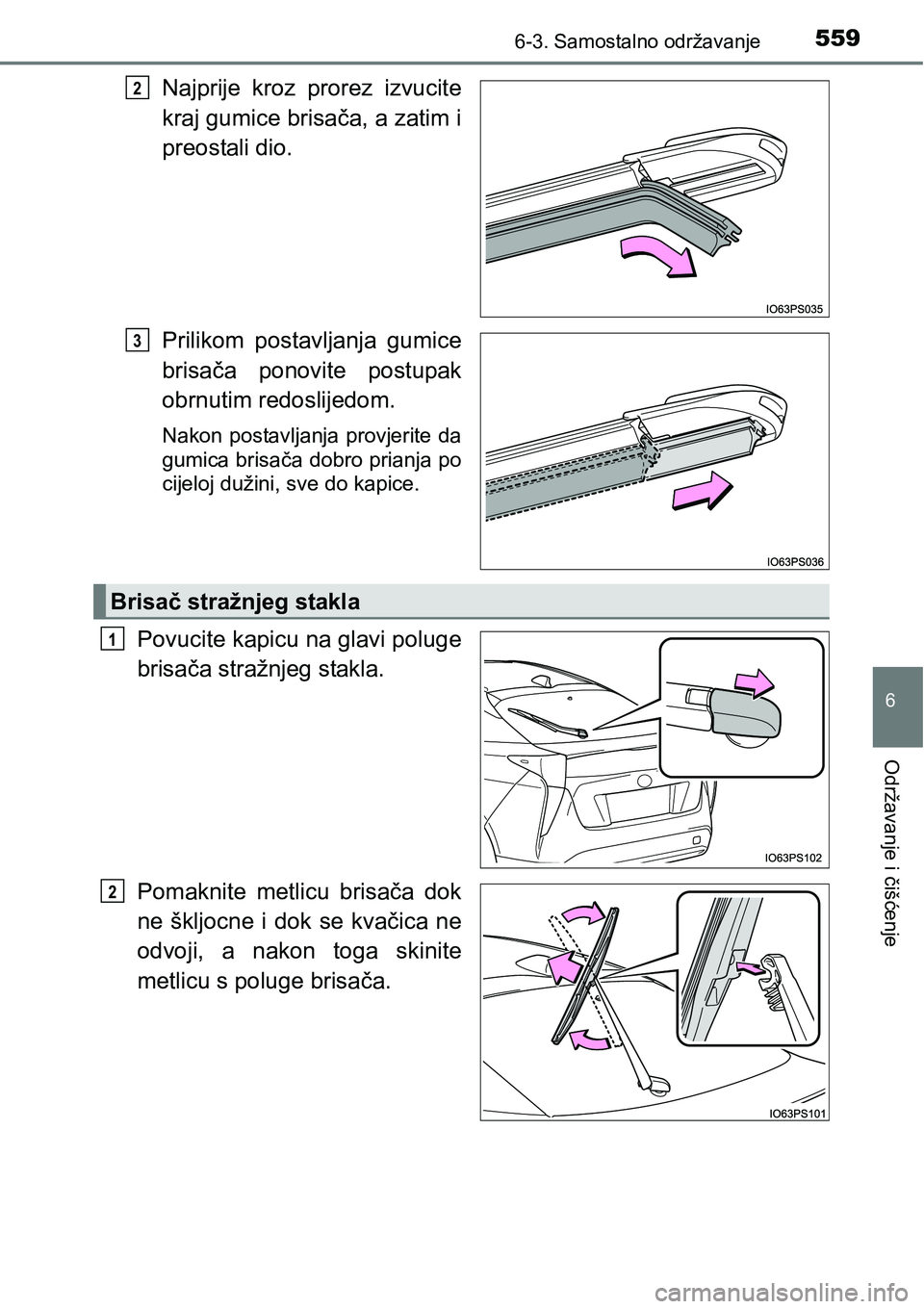

5596-3. Samostalno održavanje
6
Održavanje i čišćenje
Najprije kroz prorez izvucite
kraj gumice brisača, a zatim i
preostali dio.
Prilikom postavljanja gumice
brisača ponovite postupak
obrnutim redoslijedom.
Nakon postavljanja provjerite da
gumica brisača dobro prianja po
cijeloj dužini, sve do kapice.
Povucite kapicu na glavi poluge
brisača stražnjeg stakla.
Pomaknite metlicu brisača dok
ne škljocne i dok se kvačica ne
odvoji, a nakon toga skinite
metlicu s poluge brisača.
2
3
Brisač stražnjeg stakla
1
2

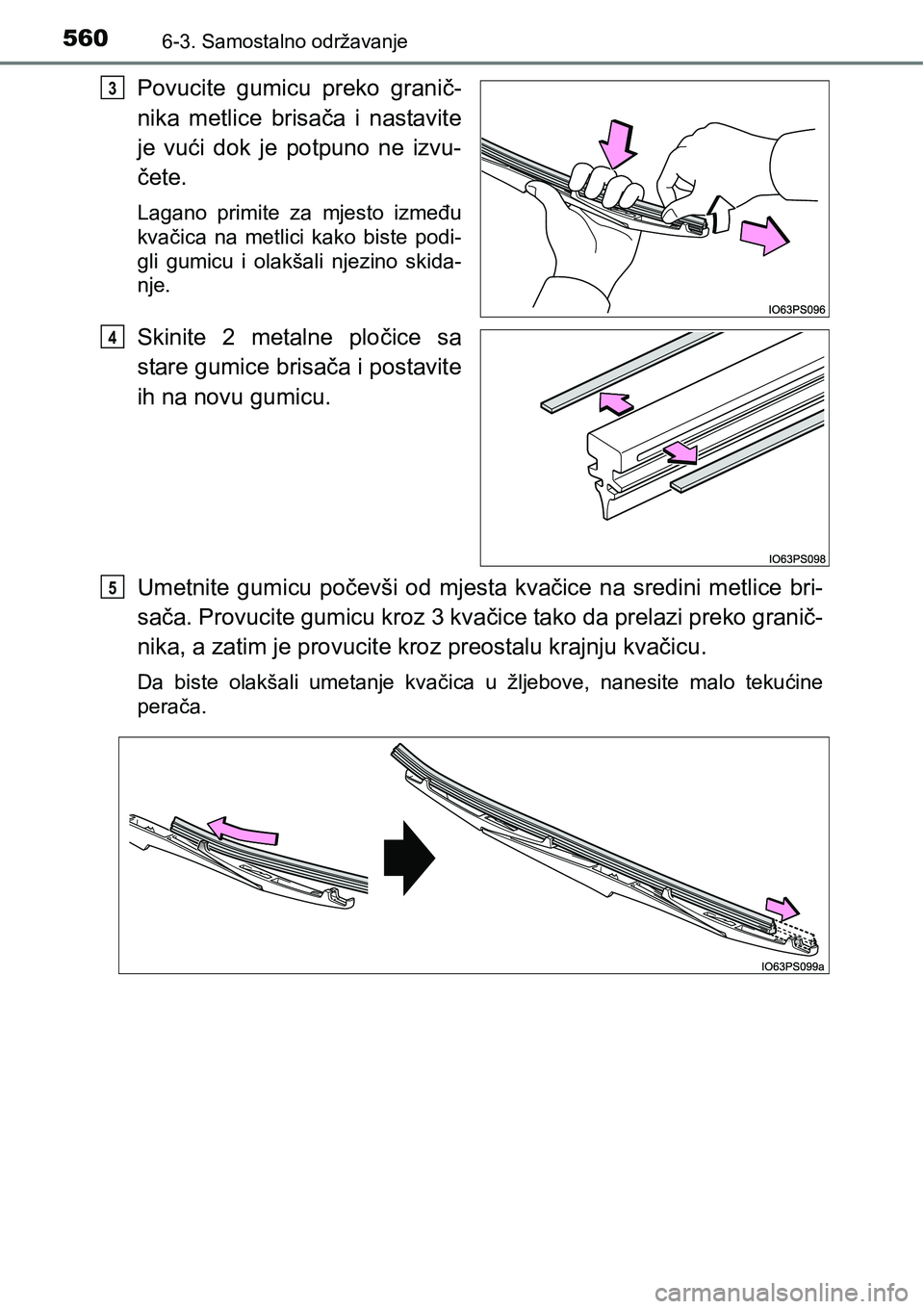

5606-3. Samostalno održavanje
Povucite gumicu preko granič-
nika metlice brisača i nastavite
je vući dok je potpuno ne izvu-
čete.
Lagano primite za mjesto između
kvačica na metlici kako biste podi-
gli gumicu i olakšali njezino skida-
nje.
Skinite 2 metalne pločice sa
stare gumice brisača i postavite
ih na novu gumicu.
Umetnite gumicu počevši od mjesta kvačice na sredini metlice bri-
sača. Provucite gumicu kroz 3 kvačice tako da prelazi preko granič-
nika, a zatim je provucite kroz preostalu krajnju kvačicu.
Da biste olakšali umetanje kvačica u žljebove, nanesite malo tekućine
perača.
3
4
5
