TOYOTA PRIUS 2019 Betriebsanleitungen (in German)

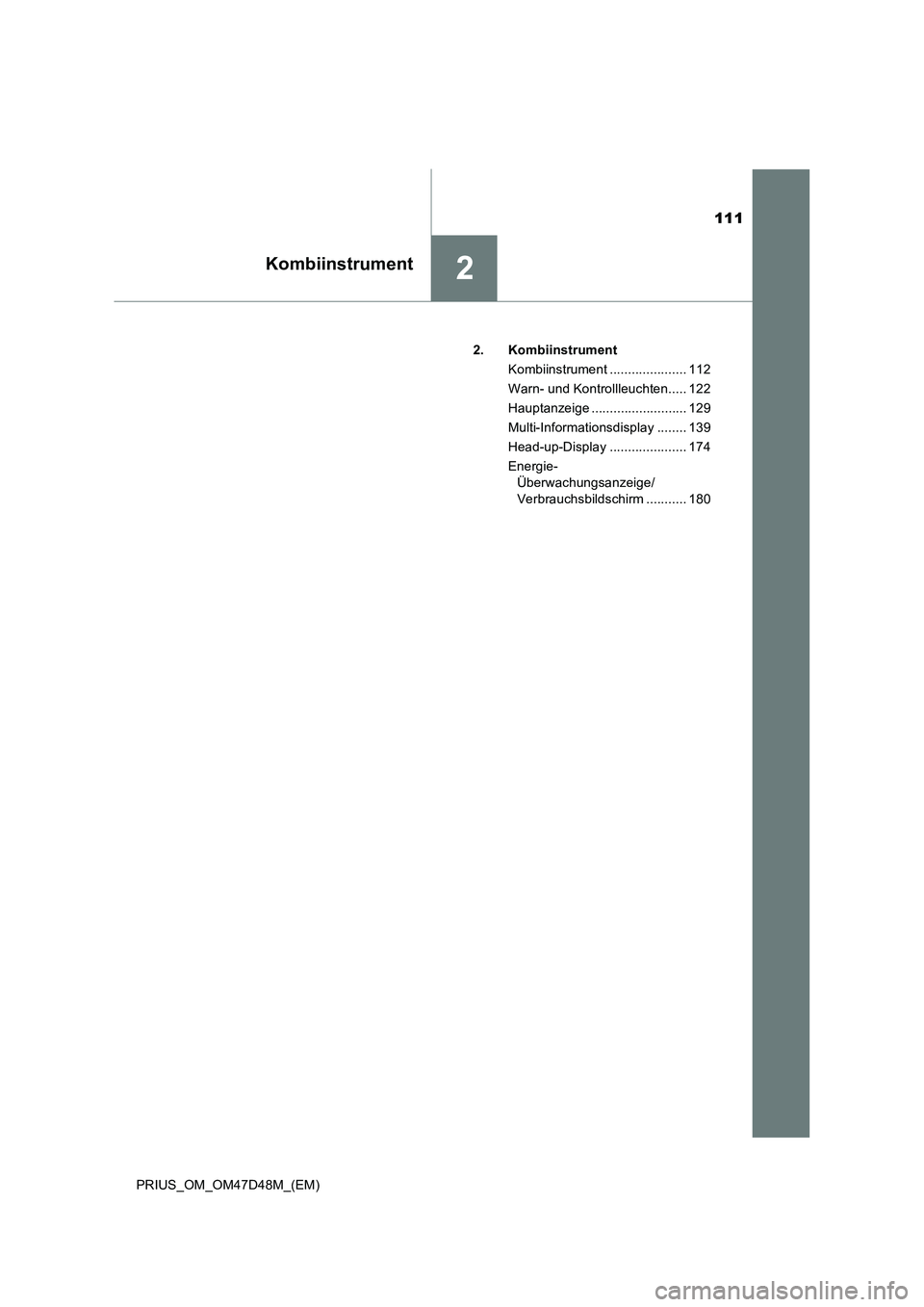

111
2Kombiinstrument
PRIUS_OM_OM47D48M_(EM)2. Kombiinstrument
Kombiinstrument ..................... 112
Warn- und Kontrollleuchten..... 122
Hauptanzeige .......................... 129
Multi-Informationsdisplay ........ 139
Head-up-Display ..................... 174
Energie-
Überwachungsanzeige/
Verbrauchsbildschirm ........... 180

1122. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)

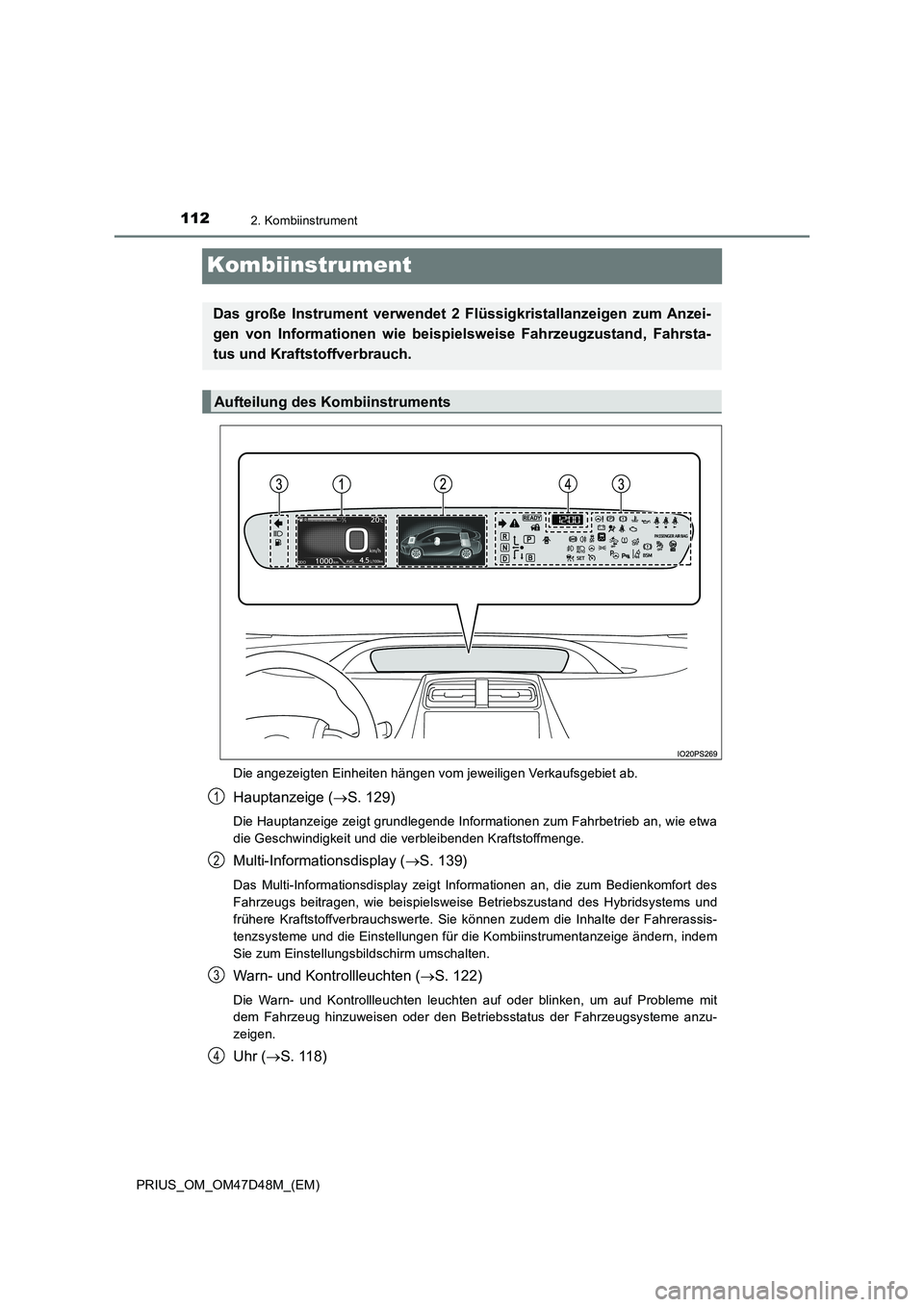

Kombiinstrument
Die angezeigten Einheiten hängen vom jeweiligen Verkaufsgebiet ab.
Hauptanzeige (S. 129)
Die Hauptanzeige zeigt grundlegende Informationen zum Fahrbetrieb an, wie etwa
die Geschwindigkeit und die verbleibenden Kraftstoffmenge.
Multi-Informationsdisplay (S. 139)
Das Multi-Informationsdisplay zeigt Informationen an, die zum Bedienkomfort des
Fahrzeugs beitragen, wie beispielsweise Betriebszustand des Hybridsystems und
frühere Kraftstoffverbrauchswerte. Sie können zudem die Inhalte der Fahrerassis-
tenzsysteme und die Einstellungen für die Kombiinstrumentanzeige ändern, indem
Sie zum Einstellungsbildschirm umschalten.
Warn- und Kontrollleuchten (S. 122)
Die Warn- und Kontrollleuchten leuchten auf oder blinken, um auf Probleme mit
dem Fahrzeug hinzuweisen oder den Betriebsstatus der Fahrzeugsysteme anzu-
zeigen.
Uhr (S. 118)
Das große Instrument verwendet 2 Flüssigkristallanzeigen zum Anzei-
gen von Informationen wie beispielsweise Fahrzeugzustand, Fahrsta-
tus und Kraftstoffverbrauch.
Aufteilung des Kombiinstruments
1
2
3
4

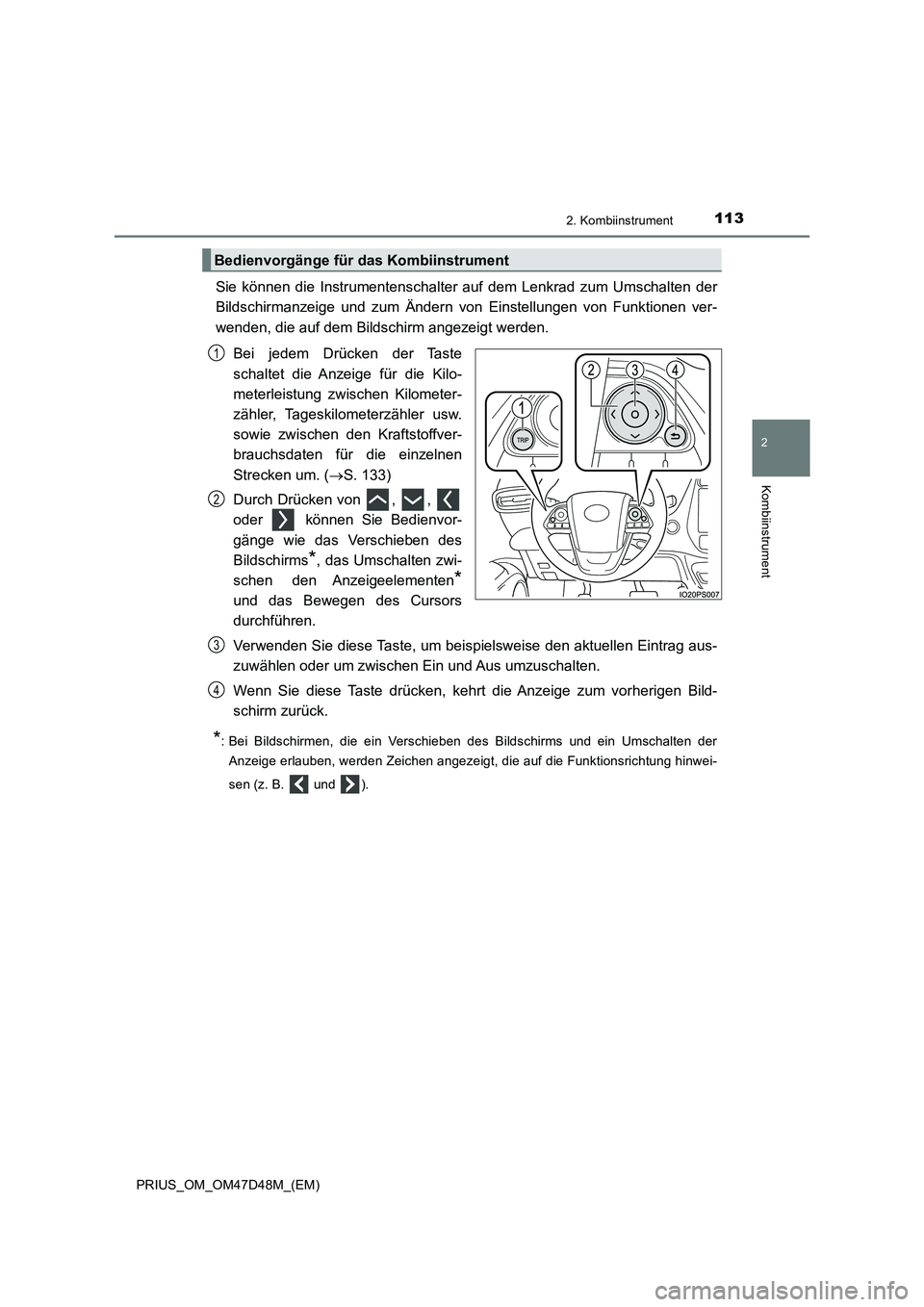

1132. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Sie können die Instrumentenschalter auf dem Lenkrad zum Umschalten der
Bildschirmanzeige und zum Ändern von Einstellungen von Funktionen ver-
wenden, die auf dem Bildschirm angezeigt werden.
Bei jedem Drücken der Taste
schaltet die Anzeige für die Kilo-
meterleistung zwischen Kilometer-
zähler, Tageskilometerzähler usw.
sowie zwischen den Kraftstoffver-
brauchsdaten für die einzelnen
Strecken um. (S. 133)
Durch Drücken von , ,
oder können Sie Bedienvor-
gänge wie das Verschieben des
Bildschirms
*, das Umschalten zwi-
schen den Anzeigeelementen
*
und das Bewegen des Cursors
durchführen.
Verwenden Sie diese Taste, um beispielsweise den aktuellen Eintrag aus-
zuwählen oder um zwischen Ein und Aus umzuschalten.
Wenn Sie diese Taste drücken, kehrt die Anzeige zum vorherigen Bild-
schirm zurück.
*: Bei Bildschirmen, die ein Verschieben des Bildschirms und ein Umschalten der
Anzeige erlauben, werden Zeichen angezeigt, die auf die Funktionsrichtung hinwei-
sen (z. B. und ).
Bedienvorgänge für das Kombiinstrument
1
2
3
4

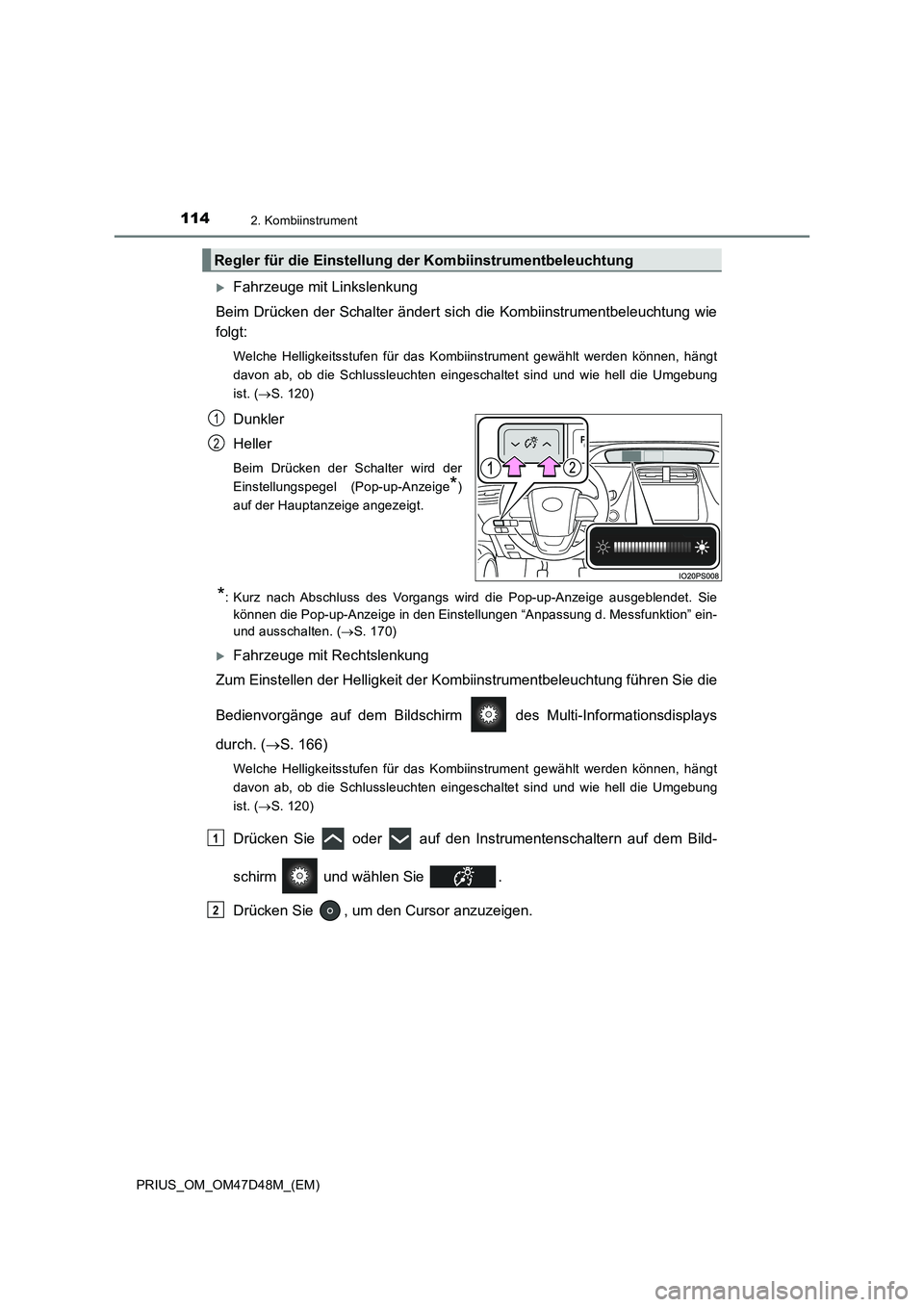

1142. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Fahrzeuge mit Linkslenkung
Beim Drücken der Schalter ändert sich die Kombiinstrumentbeleuchtung wie
folgt:
Welche Helligkeitsstufen für das Kombiinstrument gewählt werden können, hängt
davon ab, ob die Schlussleuchten eingeschaltet sind und wie hell die Umgebung
ist. (S. 120)
Dunkler
Heller
Beim Drücken der Schalter wird der
Einstellungspegel (Pop-up-Anzeige
*)
auf der Hauptanzeige angezeigt.
*: Kurz nach Abschluss des Vorgangs wird die Pop-up-Anzeige ausgeblendet. Sie
können die Pop-up-Anzeige in den Einstellungen “Anpassung d. Messfunktion” ein-
und ausschalten. (S. 170)
Fahrzeuge mit Rechtslenkung
Zum Einstellen der Helligkeit der Kombiinstrumentbeleuchtung führen Sie die
Bedienvorgänge auf dem Bildschirm des Multi-Informationsdisplays
durch. (S. 166)
Welche Helligkeitsstufen für das Kombiinstrument gewählt werden können, hängt
davon ab, ob die Schlussleuchten eingeschaltet sind und wie hell die Umgebung
ist. (S. 120)
Drücken Sie oder auf den Instrumentenschaltern auf dem Bild-
schirm und wählen Sie .
Drücken Sie , um den Cursor anzuzeigen.
Regler für die Einstellung der Kombiinstrumentbeleuchtung
1
2
1
2

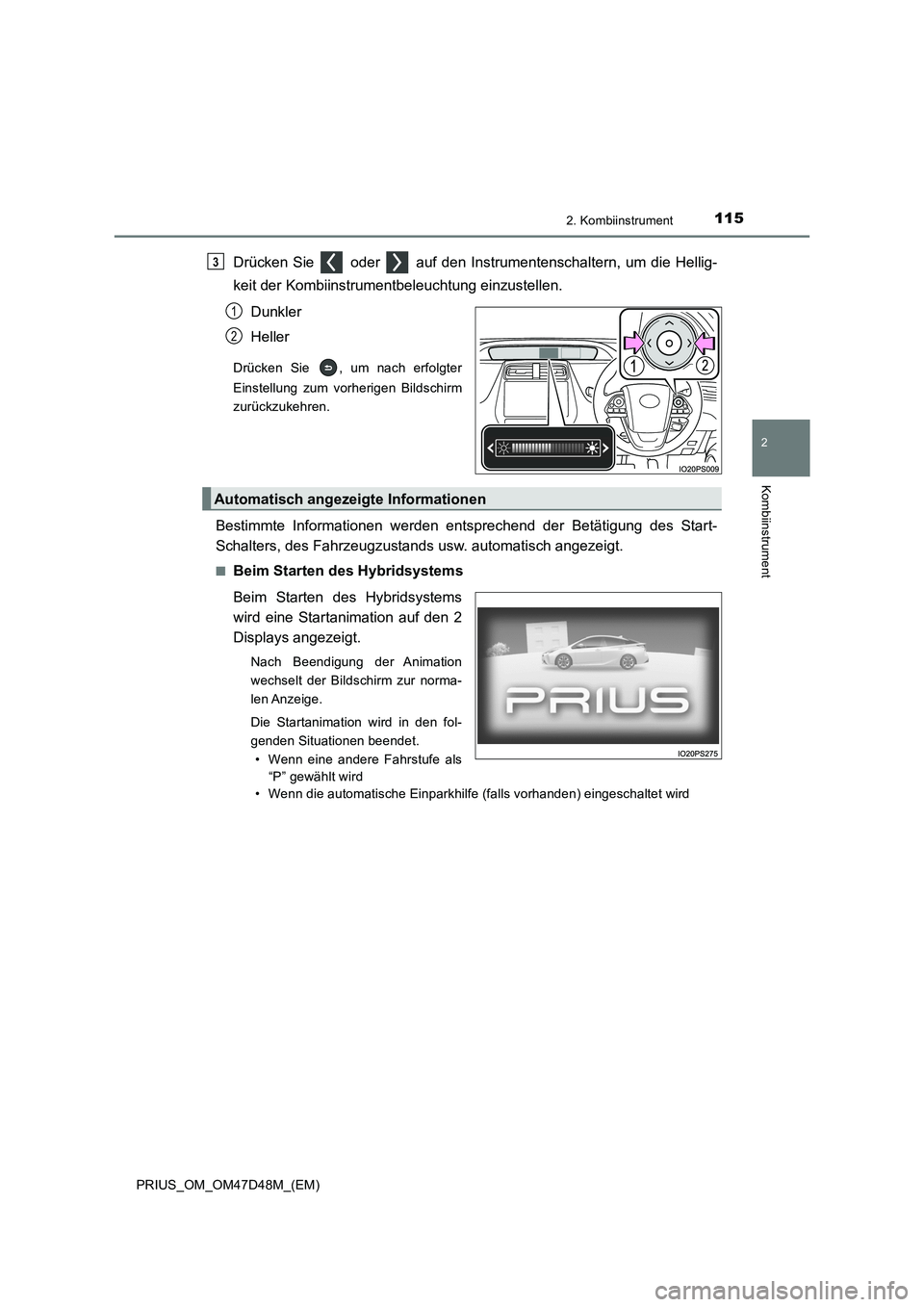

1152. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Drücken Sie oder auf den Instrumentenschaltern, um die Hellig-
keit der Kombiinstrumentbeleuchtung einzustellen.
Dunkler
Heller
Drücken Sie , um nach erfolgter
Einstellung zum vorherigen Bildschirm
zurückzukehren.
Bestimmte Informationen werden entsprechend der Betätigung des Start-
Schalters, des Fahrzeugzustands usw. automatisch angezeigt.
■Beim Starten des Hybridsystems
Beim Starten des Hybridsystems
wird eine Startanimation auf den 2
Displays angezeigt.
Nach Beendigung der Animation
wechselt der Bildschirm zur norma-
len Anzeige.
Die Startanimation wird in den fol-
genden Situationen beendet.
• Wenn eine andere Fahrstufe als
“P” gewählt wird
• Wenn die automatische Einparkhilfe (falls vorhanden) eingeschaltet wird
3
1
2
Automatisch angezeigte Informationen

1162. Kombiinstrument

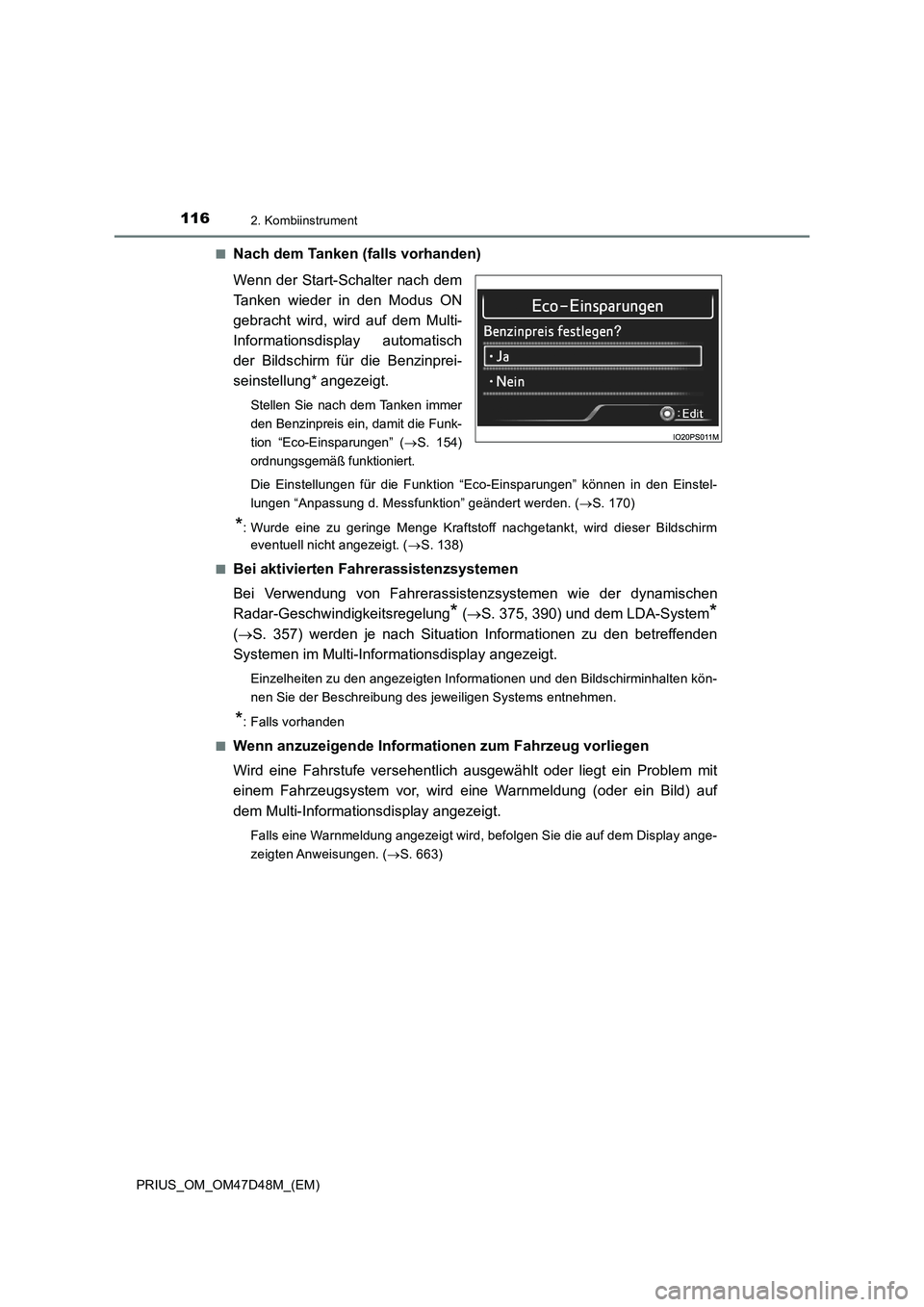

PRIUS_OM_OM47D48M_(EM)■
Nach dem Tanken (falls vorhanden)
Wenn der Start-Schalter nach dem
Tanken wieder in den Modus ON
gebracht wird, wird auf dem Multi-
Informationsdisplay automatisch
der Bildschirm für die Benzinprei-
seinstellung* angezeigt.
Stellen Sie nach dem Tanken immer
den Benzinpreis ein, damit die Funk-
tion “Eco-Einsparungen” (S. 154)
ordnungsgemäß funktioniert.
Die Einstellungen für die Funktion “Eco-Einsparungen” können in den Einstel-
lungen “Anpassung d. Messfunktion” geändert werden. (S. 170)
*: Wurde eine zu geringe Menge Kraftstoff nachgetankt, wird dieser Bildschirm
eventuell nicht angezeigt. (S. 138)
■
Bei aktivierten Fahrerassistenzsystemen
Bei Verwendung von Fahrerassistenzsystemen wie der dynamischen
Radar-Geschwindigkeitsregelung
* (S. 375, 390) und dem LDA-System*
(S. 357) werden je nach Situation Informationen zu den betreffenden
Systemen im Multi-Informationsdisplay angezeigt.
Einzelheiten zu den angezeigten Informationen und den Bildschirminhalten kön-
nen Sie der Beschreibung des jeweiligen Systems entnehmen.
*: Falls vorhanden
■
Wenn anzuzeigende Informationen zum Fahrzeug vorliegen
Wird eine Fahrstufe versehentlich ausgewählt oder liegt ein Problem mit
einem Fahrzeugsystem vor, wird eine Warnmeldung (oder ein Bild) auf
dem Multi-Informationsdisplay angezeigt.
Falls eine Warnmeldung angezeigt wird, befolgen Sie die auf dem Display ange-
zeigten Anweisungen. (S. 663)

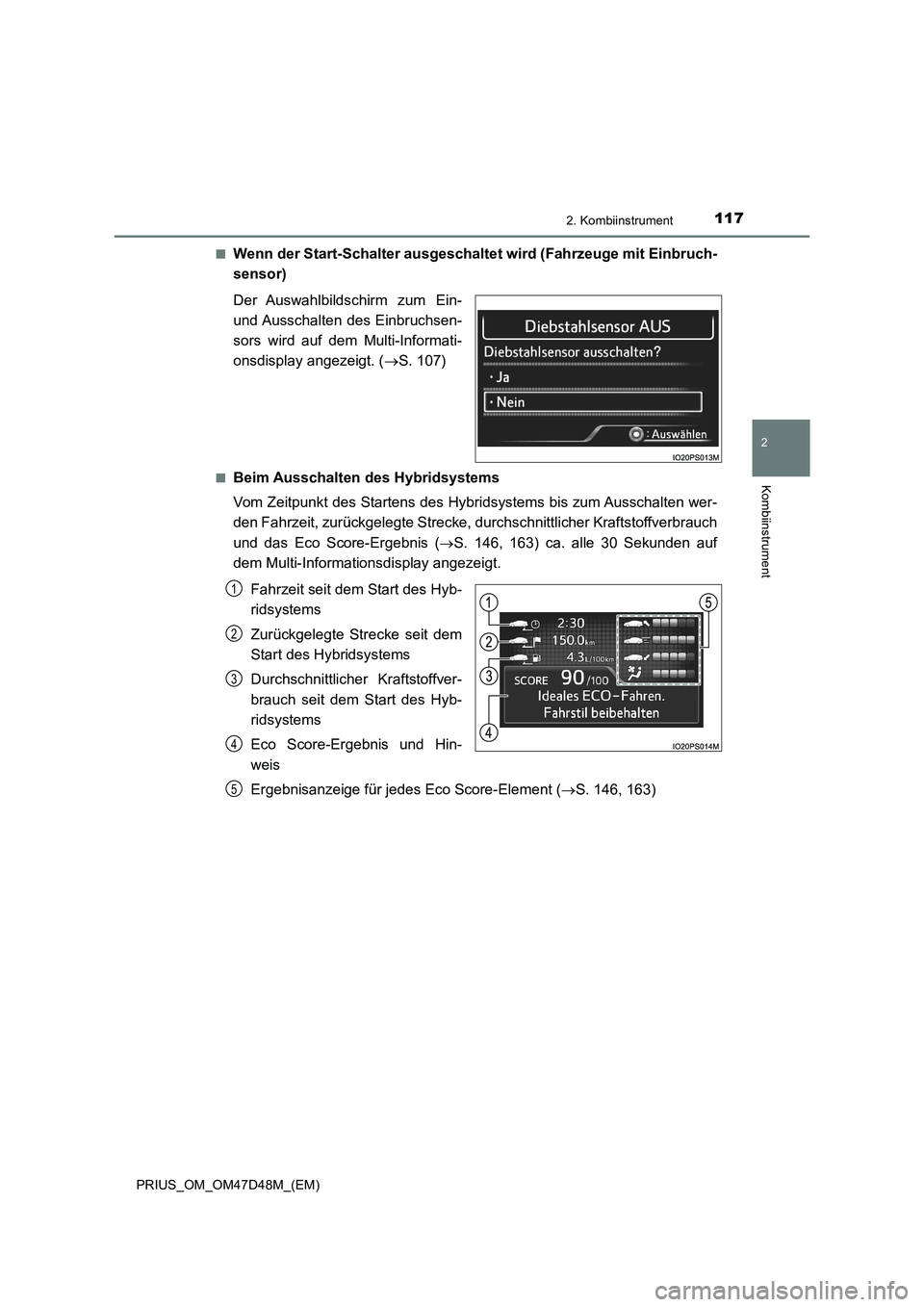

1172. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)■
Wenn der Start-Schalter ausgeschaltet wird (Fahrzeuge mit Einbruch-
sensor)
Der Auswahlbildschirm zum Ein-
und Ausschalten des Einbruchsen-
sors wird auf dem Multi-Informati-
onsdisplay angezeigt. (S. 107)
■Beim Ausschalten des Hybridsystems
Vom Zeitpunkt des Startens des Hybridsystems bis zum Ausschalten wer-
den Fahrzeit, zurückgelegte Strecke, durchschnittlicher Kraftstoffverbrauch
und das Eco Score-Ergebnis (S. 146, 163) ca. alle 30 Sekunden auf
dem Multi-Informationsdisplay angezeigt.
Fahrzeit seit dem Start des Hyb-
ridsystems
Zurückgelegte Strecke seit dem
Start des Hybridsystems
Durchschnittlicher Kraftstoffver-
brauch seit dem Start des Hyb-
ridsystems
Eco Score-Ergebnis und Hin-
weis
Ergebnisanzeige für jedes Eco Score-Element (S. 146, 163)
1
2
3
4
5

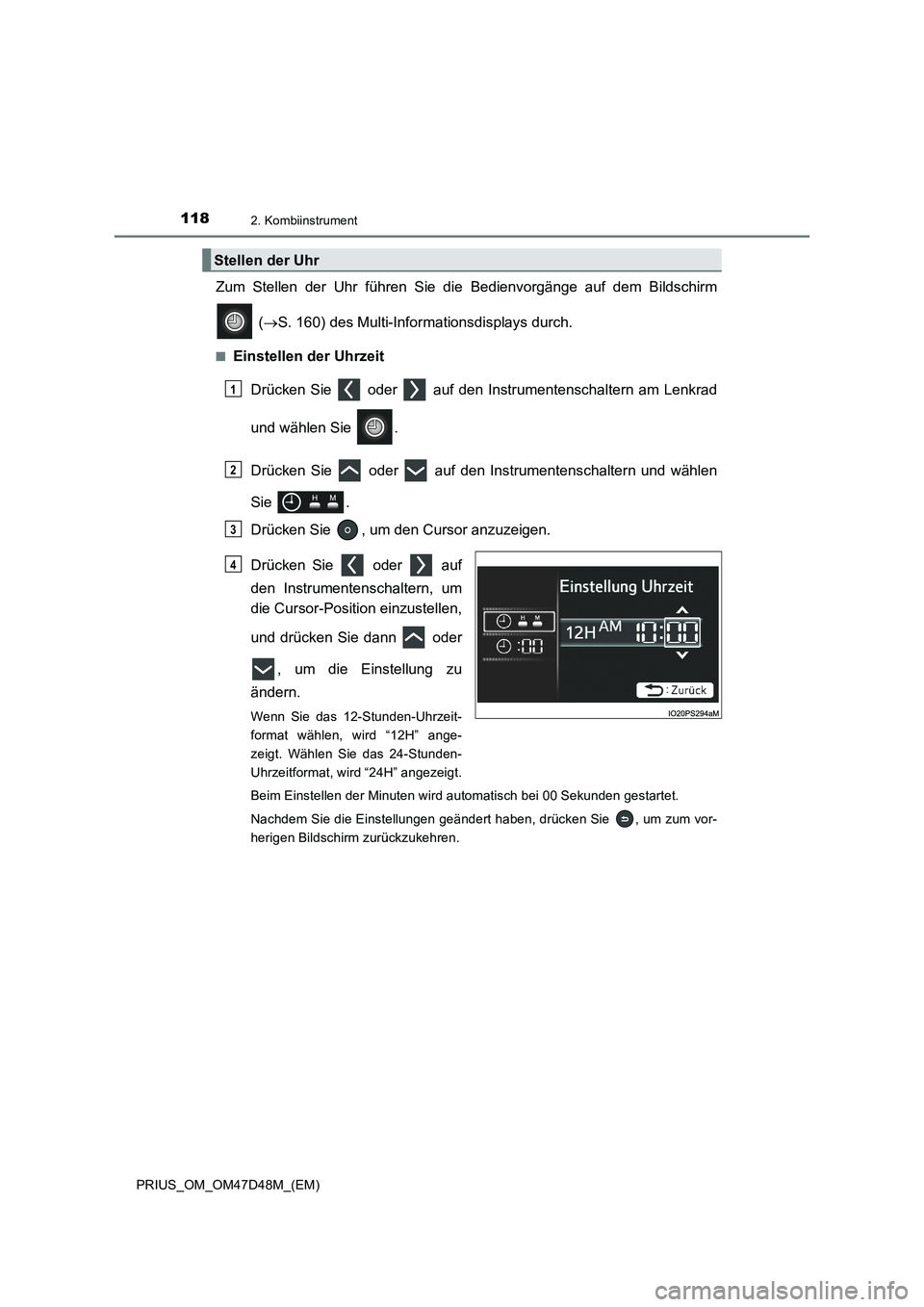

1182. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)
Zum Stellen der Uhr führen Sie die Bedienvorgänge auf dem Bildschirm
(S. 160) des Multi-Informationsdisplays durch.
■Einstellen der Uhrzeit
Drücken Sie oder auf den Instrumentenschaltern am Lenkrad
und wählen Sie .
Drücken Sie oder auf den Instrumentenschaltern und wählen
Sie .
Drücken Sie , um den Cursor anzuzeigen.
Drücken Sie oder auf
den Instrumentenschaltern, um
die Cursor-Position einzustellen,
und drücken Sie dann oder
, um die Einstellung zu
ändern.
Wenn Sie das 12-Stunden-Uhrzeit-
format wählen, wird “12H” ange-
zeigt. Wählen Sie das 24-Stunden-
Uhrzeitformat, wird “24H” angezeigt.
Beim Einstellen der Minuten wird automatisch bei 00 Sekunden gestartet.
Nachdem Sie die Einstellungen geändert haben, drücken Sie , um zum vor-
herigen Bildschirm zurückzukehren.
Stellen der Uhr
1
2
3
4

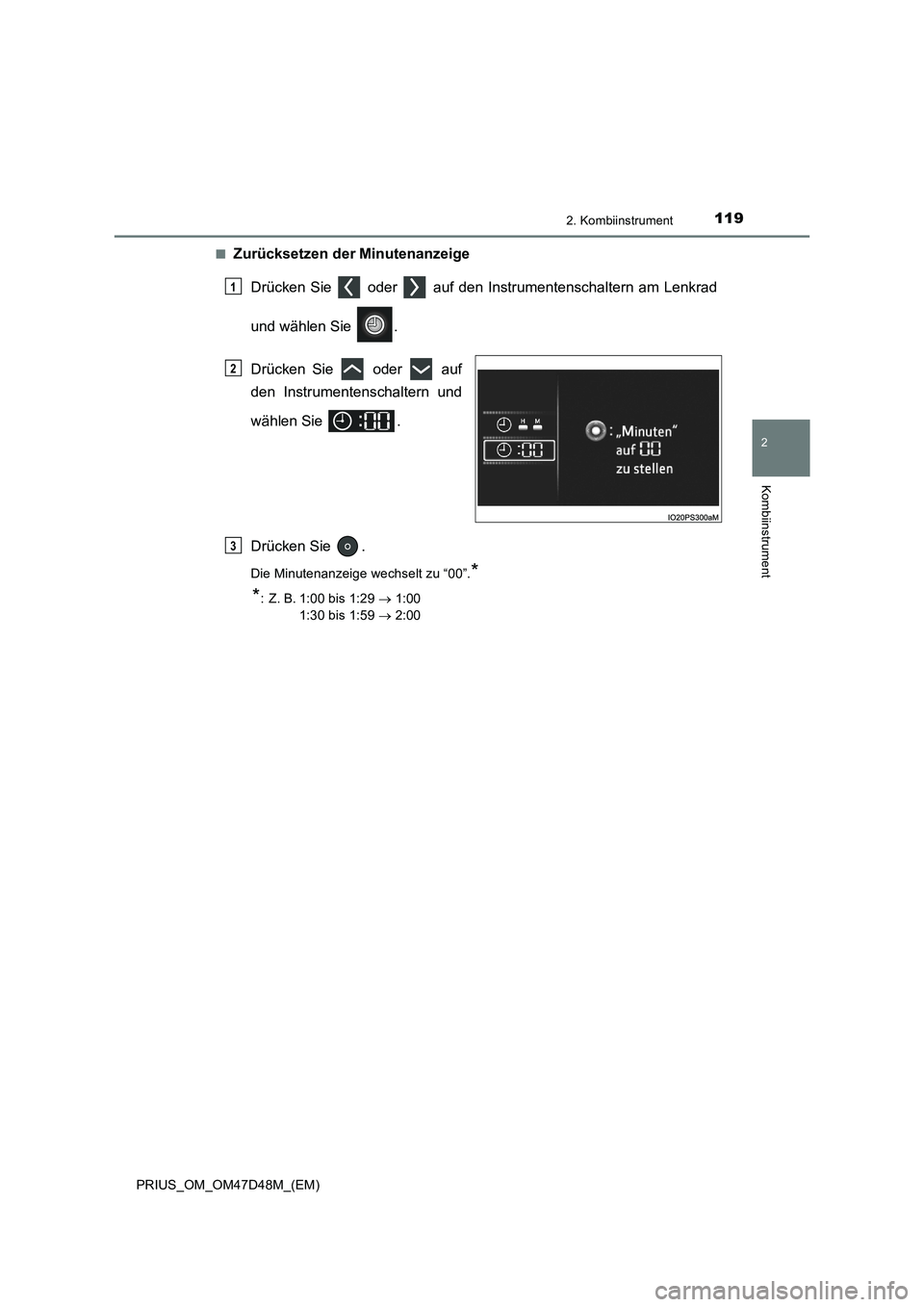

1192. Kombiinstrument
2
Kombiinstrument
PRIUS_OM_OM47D48M_(EM)■
Zurücksetzen der Minutenanzeige
Drücken Sie oder auf den Instrumentenschaltern am Lenkrad
und wählen Sie .
Drücken Sie oder auf
den Instrumentenschaltern und
wählen Sie .
Drücken Sie .
Die Minutenanzeige wechselt zu “00”.*
*
: Z. B. 1:00 bis 1:29  1:00
1:30 bis 1:59  2:00
1
2
3

1202. Kombiinstrument
PRIUS_OM_OM47D48M_(EM)

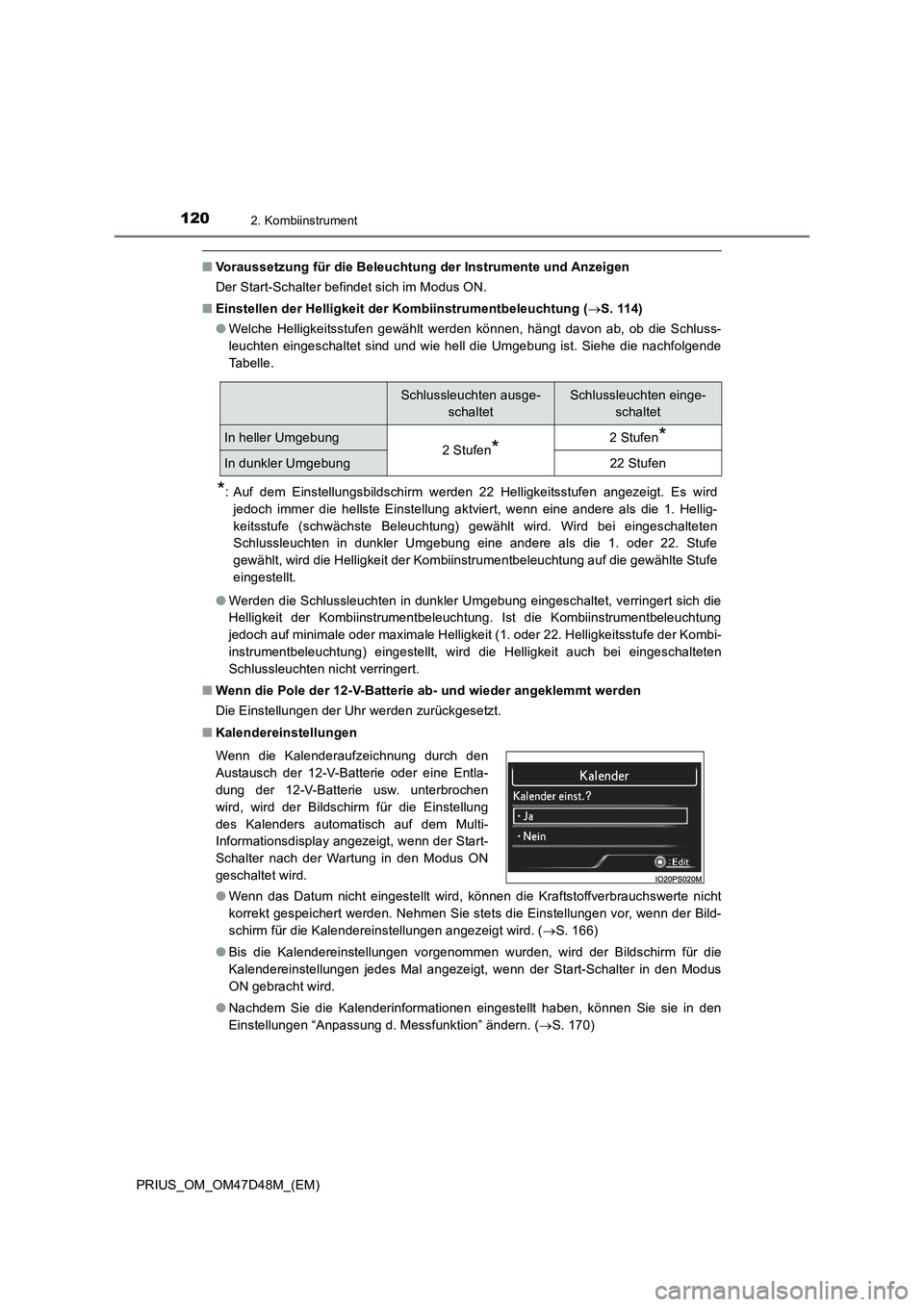

■Voraussetzung für die Beleuchtung der Instrumente und Anzeigen
Der Start-Schalter befindet sich im Modus ON.
■Einstellen der Helligkeit der Kombiinstrumentbeleuchtung (S. 114)
●Welche Helligkeitsstufen gewählt werden können, hängt davon ab, ob die Schluss-
leuchten eingeschaltet sind und wie hell die Umgebung ist. Siehe die nachfolgende
Tabelle.
*: Auf dem Einstellungsbildschirm werden 22 Helligkeitsstufen angezeigt. Es wird
jedoch immer die hellste Einstellung aktviert, wenn eine andere als die 1. Hellig-
keitsstufe (schwächste Beleuchtung) gewählt wird. Wird bei eingeschalteten
Schlussleuchten in dunkler Umgebung eine andere als die 1. oder 22. Stufe
gewählt, wird die Helligkeit der Kombiinstrumentbeleuchtung auf die gewählte Stufe
eingestellt.
●Werden die Schlussleuchten in dunkler Umgebung eingeschaltet, verringert sich die
Helligkeit der Kombiinstrumentbeleuchtung. Ist die Kombiinstrumentbeleuchtung
jedoch auf minimale oder maximale Helligkeit (1. oder 22. Helligkeitsstufe der Kombi-
instrumentbeleuchtung) eingestellt, wird die Helligkeit auch bei eingeschalteten
Schlussleuchten nicht verringert.
■Wenn die Pole der 12-V-Batterie ab- und wieder angeklemmt werden
Die Einstellungen der Uhr werden zurückgesetzt.
■Kalendereinstellungen
●Wenn das Datum nicht eingestellt wird, können die Kraftstoffverbrauchswerte nicht
korrekt gespeichert werden. Nehmen Sie stets die Einstellungen vor, wenn der Bild-
schirm für die Kalendereinstellungen angezeigt wird. (S. 166)
●Bis die Kalendereinstellungen vorgenommen wurden, wird der Bildschirm für die
Kalendereinstellungen jedes Mal angezeigt, wenn der Start-Schalter in den Modus
ON gebracht wird.
●Nachdem Sie die Kalenderinformationen eingestellt haben, können Sie sie in den
Einstellungen “Anpassung d. Messfunktion” ändern. (S. 170)
Schlussleuchten ausge-
schaltetSchlussleuchten einge-
schaltet
In heller Umgebung2 Stufen*2 Stufen*
In dunkler Umgebung22 Stufen
Wenn die Kalenderaufzeichnung durch den
Austausch der 12-V-Batterie oder eine Entla-
dung der 12-V-Batterie usw. unterbrochen
wird, wird der Bildschirm für die Einstellung
des Kalenders automatisch auf dem Multi-
Informationsdisplay angezeigt, wenn der Start-
Schalter nach der Wartung in den Modus ON
geschaltet wird.
