3714-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)

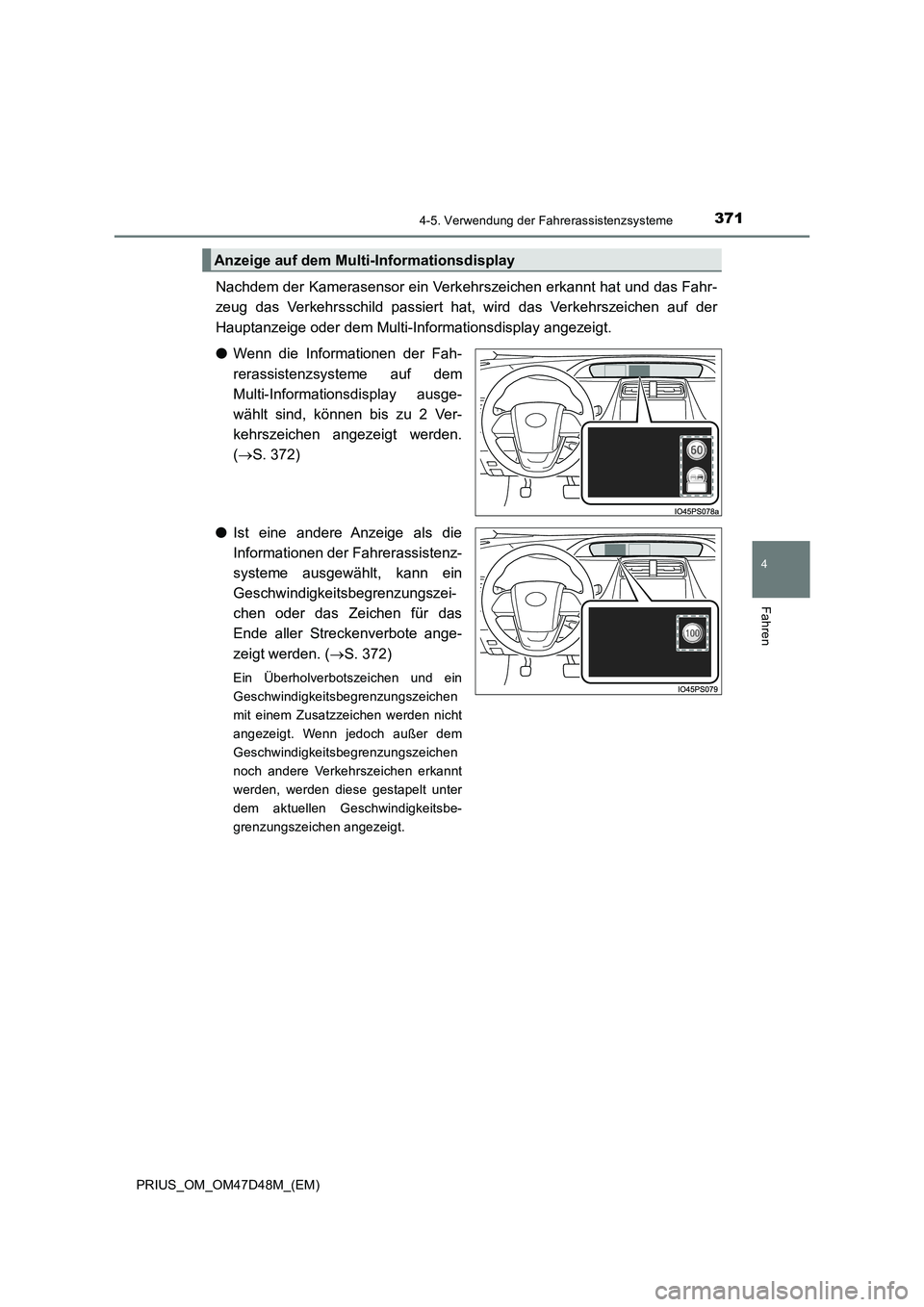

Nachdem der Kamerasensor ein Verkehrszeichen erkannt hat und das Fahr-
zeug das Verkehrsschild passiert hat, wird das Verkehrszeichen auf der
Hauptanzeige oder dem Multi-Informationsdisplay angezeigt.
●Wenn die Informationen der Fah-
rerassistenzsysteme auf dem
Multi-Informationsdisplay ausge-
wählt sind, können bis zu 2 Ver-
kehrszeichen angezeigt werden.
(S. 372)
●Ist eine andere Anzeige als die
Informationen der Fahrerassistenz-
systeme ausgewählt, kann ein
Geschwindigkeitsbegrenzungszei-
chen oder das Zeichen für das
Ende aller Streckenverbote ange-
zeigt werden. (S. 372)
Ein Überholverbotszeichen und ein
Geschwindigkeitsbegrenzungszeichen
mit einem Zusatzzeichen werden nicht
angezeigt. Wenn jedoch außer dem
Geschwindigkeitsbegrenzungszeichen
noch andere Verkehrszeichen erkannt
werden, werden diese gestapelt unter
dem aktuellen Geschwindigkeitsbe-
grenzungszeichen angezeigt.
Anzeige auf dem Multi-Informationsdisplay

3724-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)

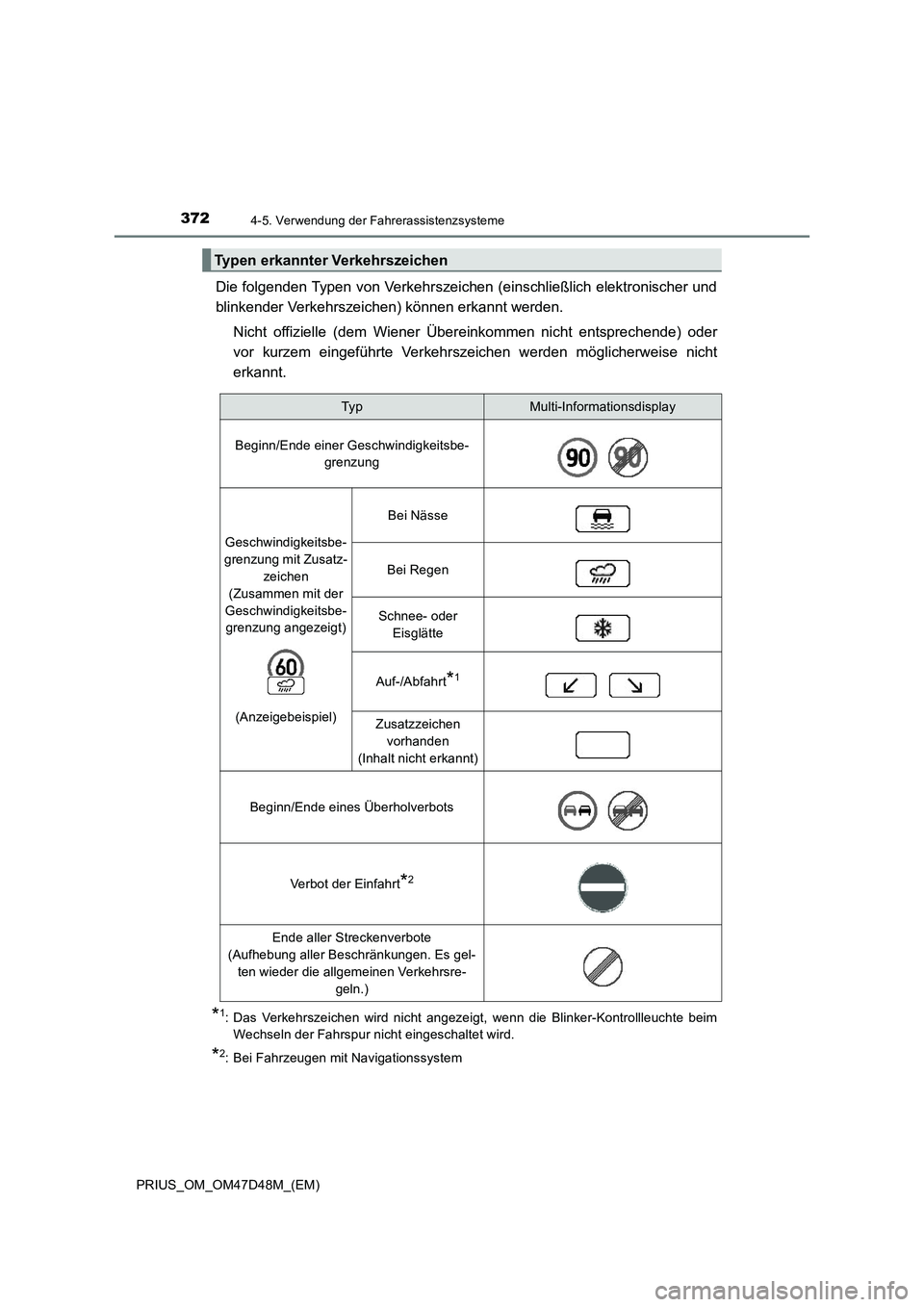

Die folgenden Typen von Verkehrszeichen (einschließlich elektronischer und
blinkender Verkehrszeichen) können erkannt werden.
Nicht offizielle (dem Wiener Übereinkommen nicht entsprechende) oder
vor kurzem eingeführte Verkehrszeichen werden möglicherweise nicht
erkannt.
*1: Das Verkehrszeichen wird nicht angezeigt, wenn die Blinker-Kontrollleuchte beim
Wechseln der Fahrspur nicht eingeschaltet wird.
*2: Bei Fahrzeugen mit Navigationssystem
Typen erkannter Verkehrszeichen
TypMulti-Informationsdisplay
Beginn/Ende einer Geschwindigkeitsbe-
grenzung
Geschwindigkeitsbe-
grenzung mit Zusatz-
zeichen
(Zusammen mit der
Geschwindigkeitsbe-
grenzung angezeigt)
(Anzeigebeispiel)
Bei Nässe
Bei Regen
Schnee- oder
Eisglätte
Auf-/Abfahrt*1
Zusatzzeichen
vorhanden
(Inhalt nicht erkannt)
Beginn/Ende eines Überholverbots
Verbot der Einfahrt*2
Ende aller Streckenverbote
(Aufhebung aller Beschränkungen. Es gel-
ten wieder die allgemeinen Verkehrsre-
geln.)

3734-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)

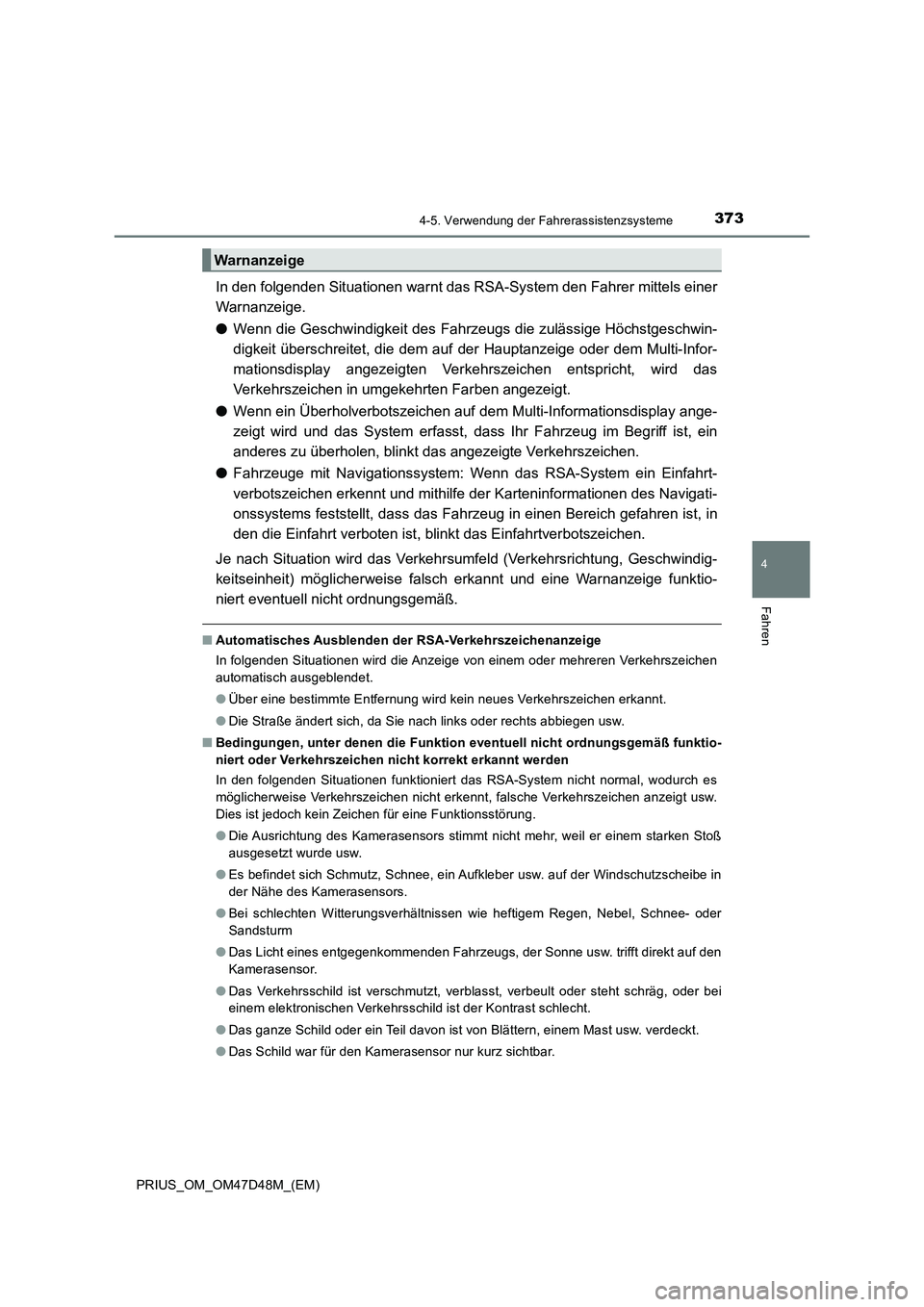

In den folgenden Situationen warnt das RSA-System den Fahrer mittels einer
Warnanzeige.
●Wenn die Geschwindigkeit des Fahrzeugs die zulässige Höchstgeschwin-
digkeit überschreitet, die dem auf der Hauptanzeige oder dem Multi-Infor-
mationsdisplay angezeigten Verkehrszeichen entspricht, wird das
Verkehrszeichen in umgekehrten Farben angezeigt.
●Wenn ein Überholverbotszeichen auf dem Multi-Informationsdisplay ange-
zeigt wird und das System erfasst, dass Ihr Fahrzeug im Begriff ist, ein
anderes zu überholen, blinkt das angezeigte Verkehrszeichen.
●Fahrzeuge mit Navigationssystem: Wenn das RSA-System ein Einfahrt-
verbotszeichen erkennt und mithilfe der Karteninformationen des Navigati-
onssystems feststellt, dass das Fahrzeug in einen Bereich gefahren ist, in
den die Einfahrt verboten ist, blinkt das Einfahrtverbotszeichen.
Je nach Situation wird das Verkehrsumfeld (Verkehrsrichtung, Geschwindig-
keitseinheit) möglicherweise falsch erkannt und eine Warnanzeige funktio-
niert eventuell nicht ordnungsgemäß.
■Automatisches Ausblenden der RSA-Verkehrszeichenanzeige
In folgenden Situationen wird die Anzeige von einem oder mehreren Verkehrszeichen
automatisch ausgeblendet.
●Über eine bestimmte Entfernung wird kein neues Verkehrszeichen erkannt.
●Die Straße ändert sich, da Sie nach links oder rechts abbiegen usw.
■Bedingungen, unter denen die Funktion eventuell nicht ordnungsgemäß funktio-
niert oder Verkehrszeichen nicht korrekt erkannt werden
In den folgenden Situationen funktioniert das RSA-System nicht normal, wodurch es
möglicherweise Verkehrszeichen nicht erkennt, falsche Verkehrszeichen anzeigt usw.
Dies ist jedoch kein Zeichen für eine Funktionsstörung.
●Die Ausrichtung des Kamerasensors stimmt nicht mehr, weil er einem starken Stoß
ausgesetzt wurde usw.
●Es befindet sich Schmutz, Schnee, ein Aufkleber usw. auf der Windschutzscheibe in
der Nähe des Kamerasensors.
●Bei schlechten Witterungsverhältnissen wie heftigem Regen, Nebel, Schnee- oder
Sandsturm
●Das Licht eines entgegenkommenden Fahrzeugs, der Sonne usw. trifft direkt auf den
Kamerasensor.
●Das Verkehrsschild ist verschmutzt, verblasst, verbeult oder steht schräg, oder bei
einem elektronischen Verkehrsschild ist der Kontrast schlecht.
●Das ganze Schild oder ein Teil davon ist von Blättern, einem Mast usw. verdeckt.
●Das Schild war für den Kamerasensor nur kurz sichtbar.
Warnanzeige

3744-5. Verwendung der Fahrerassistenzsysteme

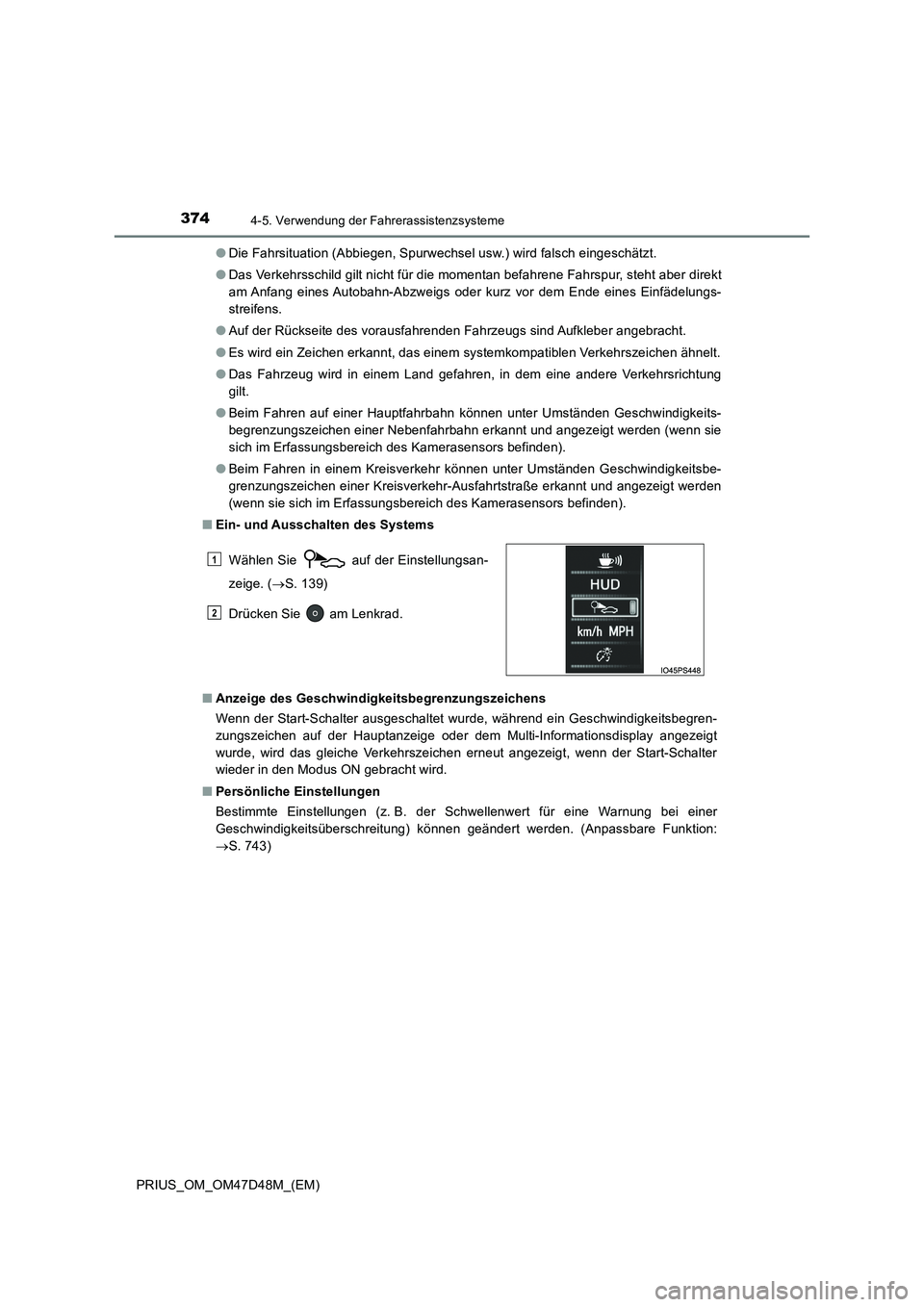

PRIUS_OM_OM47D48M_(EM)●Die Fahrsituation (Abbiegen, Spurwechsel usw.) wird falsch eingeschätzt.
●Das Verkehrsschild gilt nicht für die momentan befahrene Fahrspur, steht aber direkt
am Anfang eines Autobahn-Abzweigs oder kurz vor dem Ende eines Einfädelungs-
streifens.
●Auf der Rückseite des vorausfahrenden Fahrzeugs sind Aufkleber angebracht.
●Es wird ein Zeichen erkannt, das einem systemkompatiblen Verkehrszeichen ähnelt.
●Das Fahrzeug wird in einem Land gefahren, in dem eine andere Verkehrsrichtung
gilt.
●Beim Fahren auf einer Hauptfahrbahn können unter Umständen Geschwindigkeits-
begrenzungszeichen einer Nebenfahrbahn erkannt und angezeigt werden (wenn sie
sich im Erfassungsbereich des Kamerasensors befinden).
●Beim Fahren in einem Kreisverkehr können unter Umständen Geschwindigkeitsbe-
grenzungszeichen einer Kreisverkehr-Ausfahrtstraße erkannt und angezeigt werden
(wenn sie sich im Erfassungsbereich des Kamerasensors befinden).
■Ein- und Ausschalten des Systems
■Anzeige des Geschwindigkeitsbegrenzungszeichens
Wenn der Start-Schalter ausgeschaltet wurde, während ein Geschwindigkeitsbegren-
zungszeichen auf der Hauptanzeige oder dem Multi-Informationsdisplay angezeigt
wurde, wird das gleiche Verkehrszeichen erneut angezeigt, wenn der Start-Schalter
wieder in den Modus ON gebracht wird.
■Persönliche Einstellungen
Bestimmte Einstellungen (z. B. der Schwellenwert für eine Warnung bei einer
Geschwindigkeitsüberschreitung) können geändert werden. (Anpassbare Funktion:
S. 743)Wählen Sie auf der Einstellungsan-
zeige. (S. 139)
Drücken Sie am Lenkrad.
1
2

375
4
4-5. Verwendung der Fahrerassistenzsysteme
Fahren
PRIUS_OM_OM47D48M_(EM)

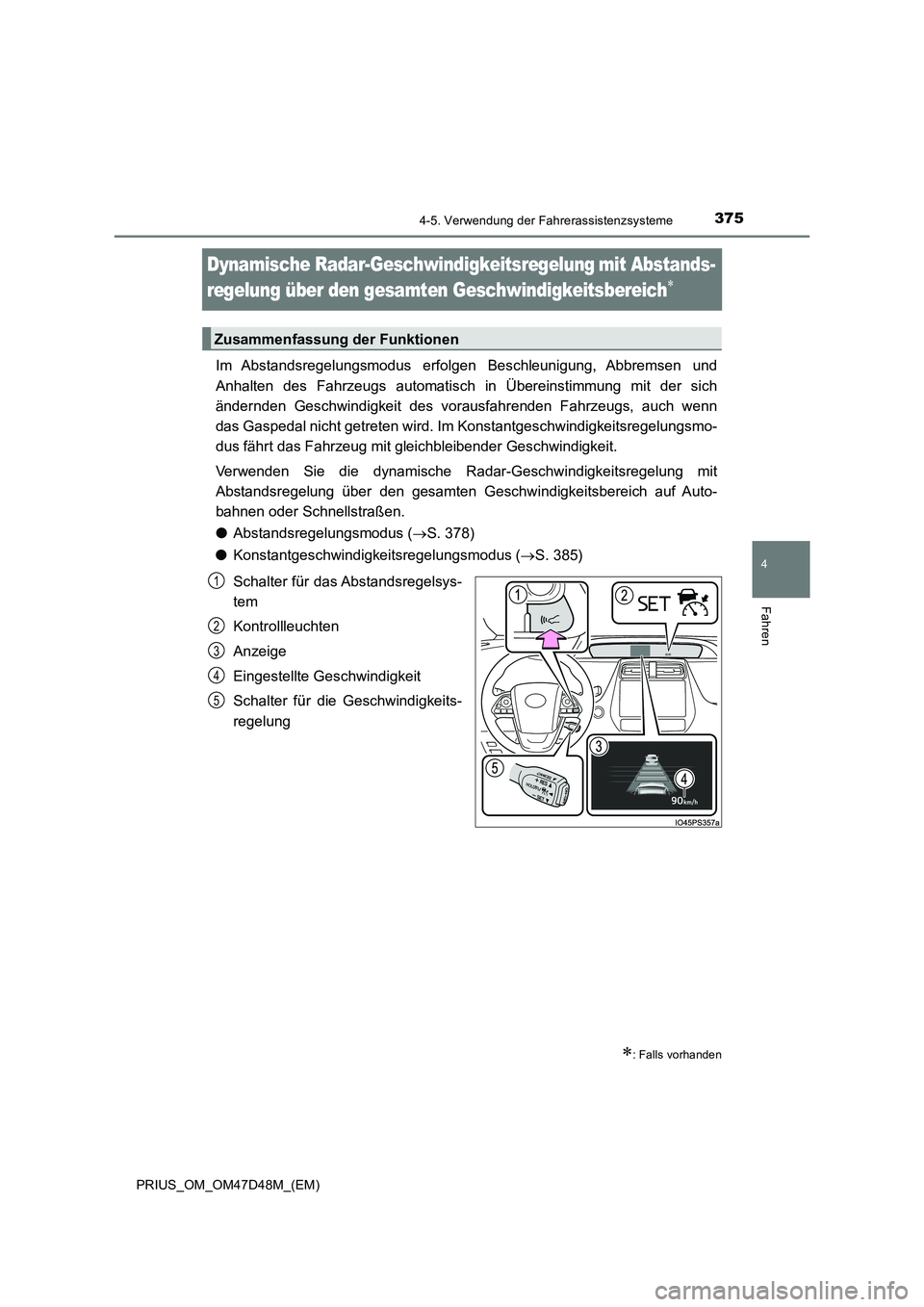

Dynamische Radar-Geschwindigkeitsregelungmit Abstands-
regelung über den gesamten Geschwindigkeitsbereich

Im Abstandsregelungsmodus erfolgen Beschleunigung, Abbremsen und
Anhalten des Fahrzeugs automatisch in Übereinstimmung mit der sich
ändernden Geschwindigkeit des vorausfahrenden Fahrzeugs, auch wenn
das Gaspedal nicht getreten wird. Im Konstantgeschwindigkeitsregelungsmo-
dus fährt das Fahrzeug mit gleichbleibender Geschwindigkeit.
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich auf Auto-
bahnen oder Schnellstraßen.
●Abstandsregelungsmodus (S. 378)
●Konstantgeschwindigkeitsregelungsmodus (S. 385)
Schalter für das Abstandsregelsys-
tem
Kontrollleuchten
Anzeige
Eingestellte Geschwindigkeit
Schalter für die Geschwindigkeits-
regelung
: Falls vorhanden
Zusammenfassung der Funktionen
1
2
3
4
5

3764-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)

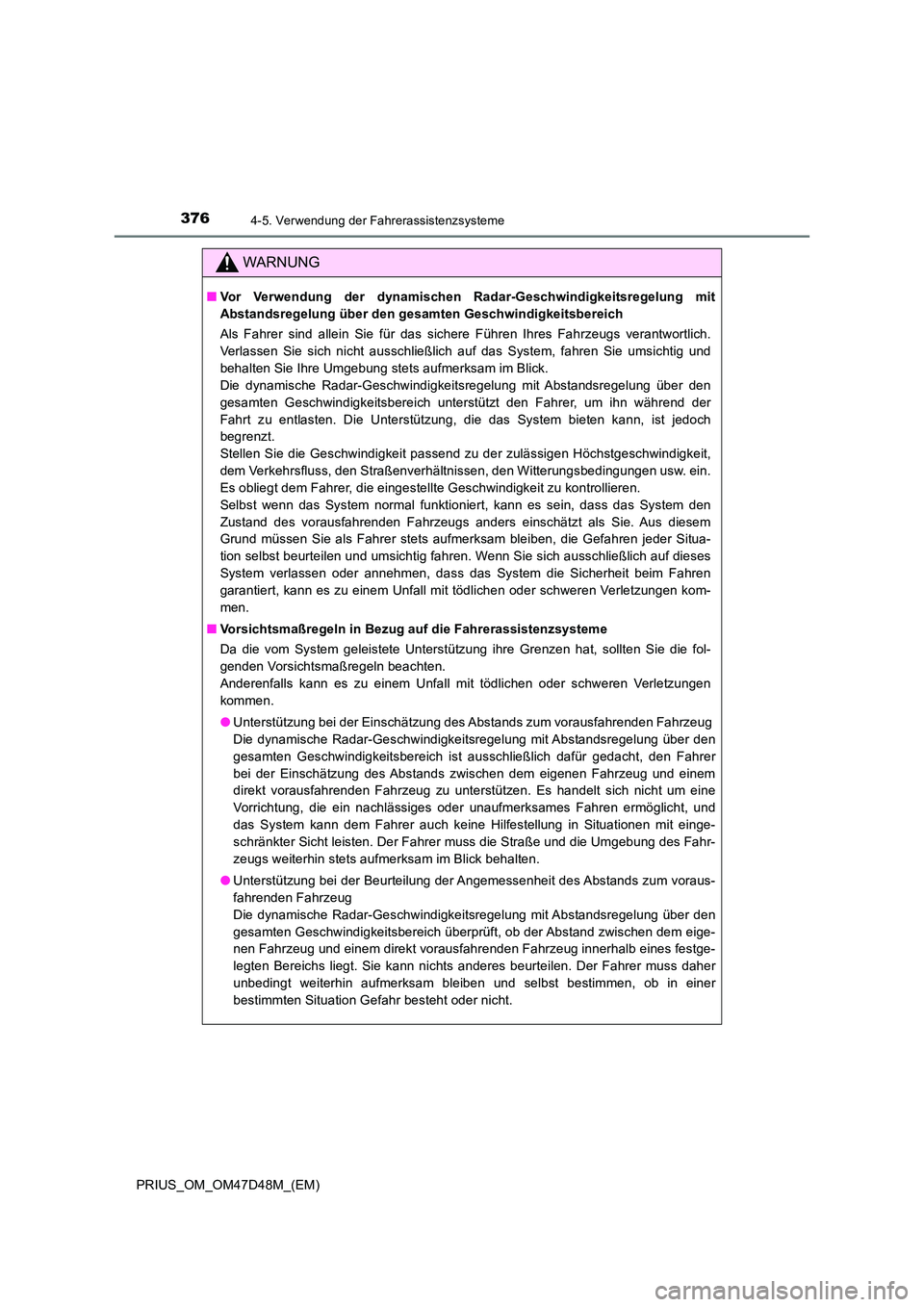

WARNUNG
■Vor Verwendung der dynamischen Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich
Als Fahrer sind allein Sie für das sichere Führen Ihres Fahrzeugs verantwortlich.
Verlassen Sie sich nicht ausschließlich auf das System, fahren Sie umsichtig und
behalten Sie Ihre Umgebung stets aufmerksam im Blick.
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich unterstützt den Fahrer, um ihn während der
Fahrt zu entlasten. Die Unterstützung, die das System bieten kann, ist jedoch
begrenzt.
Stellen Sie die Geschwindigkeit passend zu der zulässigen Höchstgeschwindigkeit,
dem Verkehrsfluss, den Straßenverhältnissen, den Witterungsbedingungen usw. ein.
Es obliegt dem Fahrer, die eingestellte Geschwindigkeit zu kontrollieren.
Selbst wenn das System normal funktioniert, kann es sein, dass das System den
Zustand des vorausfahrenden Fahrzeugs anders einschätzt als Sie. Aus diesem
Grund müssen Sie als Fahrer stets aufmerksam bleiben, die Gefahren jeder Situa-
tion selbst beurteilen und umsichtig fahren. Wenn Sie sich ausschließlich auf dieses
System verlassen oder annehmen, dass das System die Sicherheit beim Fahren
garantiert, kann es zu einem Unfall mit tödlichen oder schweren Verletzungen kom-
men.
■ Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
Da die vom System geleistete Unterstützung ihre Grenzen hat, sollten Sie die fol-
genden Vorsichtsmaßregeln beachten.
Anderenfalls kann es zu einem Unfall mit tödlichen oder schweren Verletzungen
kommen.
● Unterstützung bei der Einschätzung des Abstands zum vorausfahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich ist ausschließlich dafür gedacht, den Fahrer
bei der Einschätzung des Abstands zwischen dem eigenen Fahrzeug und einem
direkt vorausfahrenden Fahrzeug zu unterstützen. Es handelt sich nicht um eine
Vorrichtung, die ein nachlässiges oder unaufmerksames Fahren ermöglicht, und
das System kann dem Fahrer auch keine Hilfestellung in Situationen mit einge-
schränkter Sicht leisten. Der Fahrer muss die Straße und die Umgebung des Fahr-
zeugs weiterhin stets aufmerksam im Blick behalten.
● Unterstützung bei der Beurteilung der Angemessenheit des Abstands zum voraus-
fahrenden Fahrzeug
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich überprüft, ob der Abstand zwischen dem eige-
nen Fahrzeug und einem direkt vorausfahrenden Fahrzeug innerhalb eines festge-
legten Bereichs liegt. Sie kann nichts anderes beurteilen. Der Fahrer muss daher
unbedingt weiterhin aufmerksam bleiben und selbst bestimmen, ob in einer
bestimmten Situation Gefahr besteht oder nicht.

3774-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)

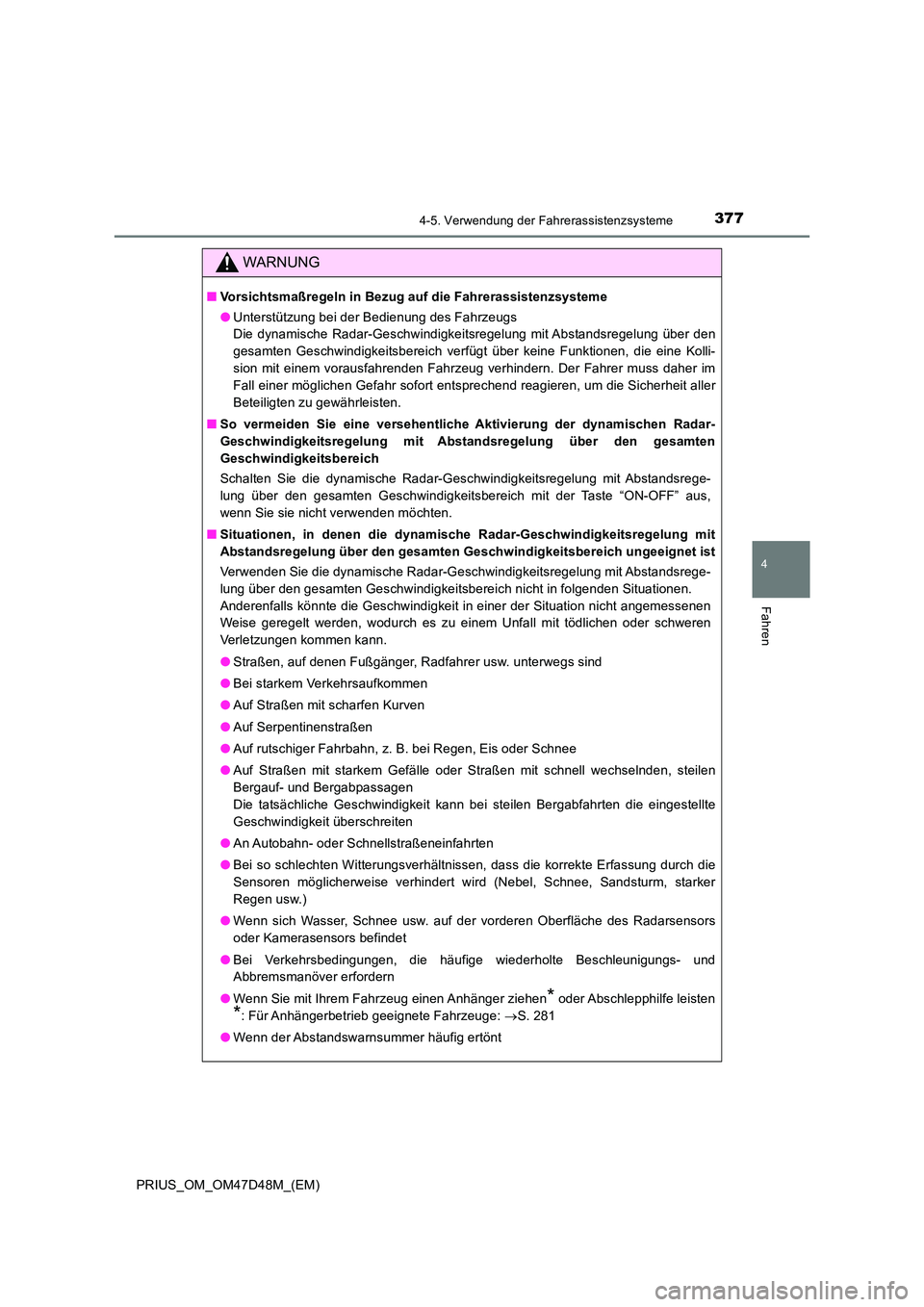

WARNUNG
■Vorsichtsmaßregeln in Bezug auf die Fahrerassistenzsysteme
● Unterstützung bei der Bedienung des Fahrzeugs
Die dynamische Radar-Geschwindigkeitsregelung mit Abstandsregelung über den
gesamten Geschwindigkeitsbereich verfügt über keine Funktionen, die eine Kolli-
sion mit einem vorausfahrenden Fahrzeug verhindern. Der Fahrer muss daher im
Fall einer möglichen Gefahr sofort entsprechend reagieren, um die Sicherheit aller
Beteiligten zu gewährleisten.
■ So vermeiden Sie eine versehentliche Aktivierung der dynamischen Radar-
Geschwindigkeitsregelung mit Abstandsregelung über den gesamten
Geschwindigkeitsbereich
Schalten Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich mit der Taste “ON-OFF” aus,
wenn Sie sie nicht verwenden möchten.
■ Situationen, in denen die dynamische Radar-Geschwindigkeitsregelung mit
Abstandsregelung über den gesamten Geschwindigkeitsbereich ungeeignet ist
Verwenden Sie die dynamische Radar-Geschwindigkeitsregelung mit Abstandsrege-
lung über den gesamten Geschwindigkeitsbereich nicht in folgenden Situationen.
Anderenfalls könnte die Geschwindigkeit in einer der Situation nicht angemessenen
Weise geregelt werden, wodurch es zu einem Unfall mit tödlichen oder schweren
Verletzungen kommen kann.
● Straßen, auf denen Fußgänger, Radfahrer usw. unterwegs sind
● Bei starkem Verkehrsaufkommen
● Auf Straßen mit scharfen Kurven
● Auf Serpentinenstraßen
● Auf rutschiger Fahrbahn, z. B. bei Regen, Eis oder Schnee
● Auf Straßen mit starkem Gefälle oder Straßen mit schnell wechselnden, steilen
Bergauf- und Bergabpassagen
Die tatsächliche Geschwindigkeit kann bei steilen Bergabfahrten die eingestellte
Geschwindigkeit überschreiten
● An Autobahn- oder Schnellstraßeneinfahrten
● Bei so schlechten Witterungsverhältnissen, dass die korrekte Erfassung durch die
Sensoren möglicherweise verhindert wird (Nebel, Schnee, Sandsturm, starker
Regen usw.)
● Wenn sich Wasser, Schnee usw. auf der vorderen Oberfläche des Radarsensors
oder Kamerasensors befindet
● Bei Verkehrsbedingungen, die häufige wiederholte Beschleunigungs- und
Abbremsmanöver erfordern
● Wenn Sie mit Ihrem Fahrzeug einen Anhänger ziehen* oder Abschlepphilfe leisten
*: Für Anhängerbetrieb geeignete Fahrzeuge: S. 281
● Wenn der Abstandswarnsummer häufig ertönt

3784-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)

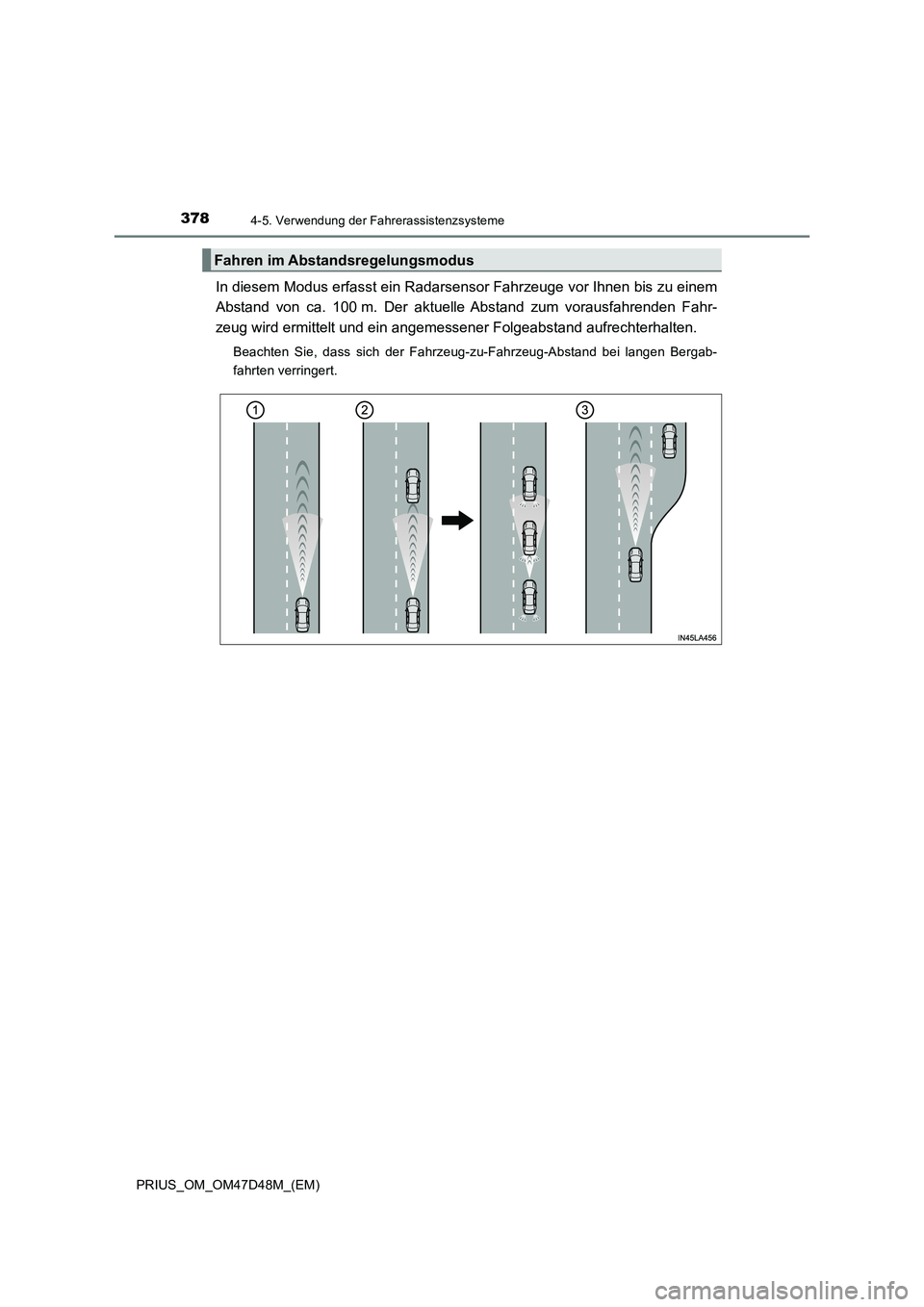

In diesem Modus erfasst ein Radarsensor Fahrzeuge vor Ihnen bis zu einem
Abstand von ca. 100 m. Der aktuelle Abstand zum vorausfahrenden Fahr-
zeug wird ermittelt und ein angemessener Folgeabstand aufrechterhalten.
Beachten Sie, dass sich der Fahrzeug-zu-Fahrzeug-Abstand bei langen Bergab-
fahrten verringert.
Fahren im Abstandsregelungsmodus

3794-5. Verwendung der Fahrerassistenzsysteme
4
Fahren
PRIUS_OM_OM47D48M_(EM)

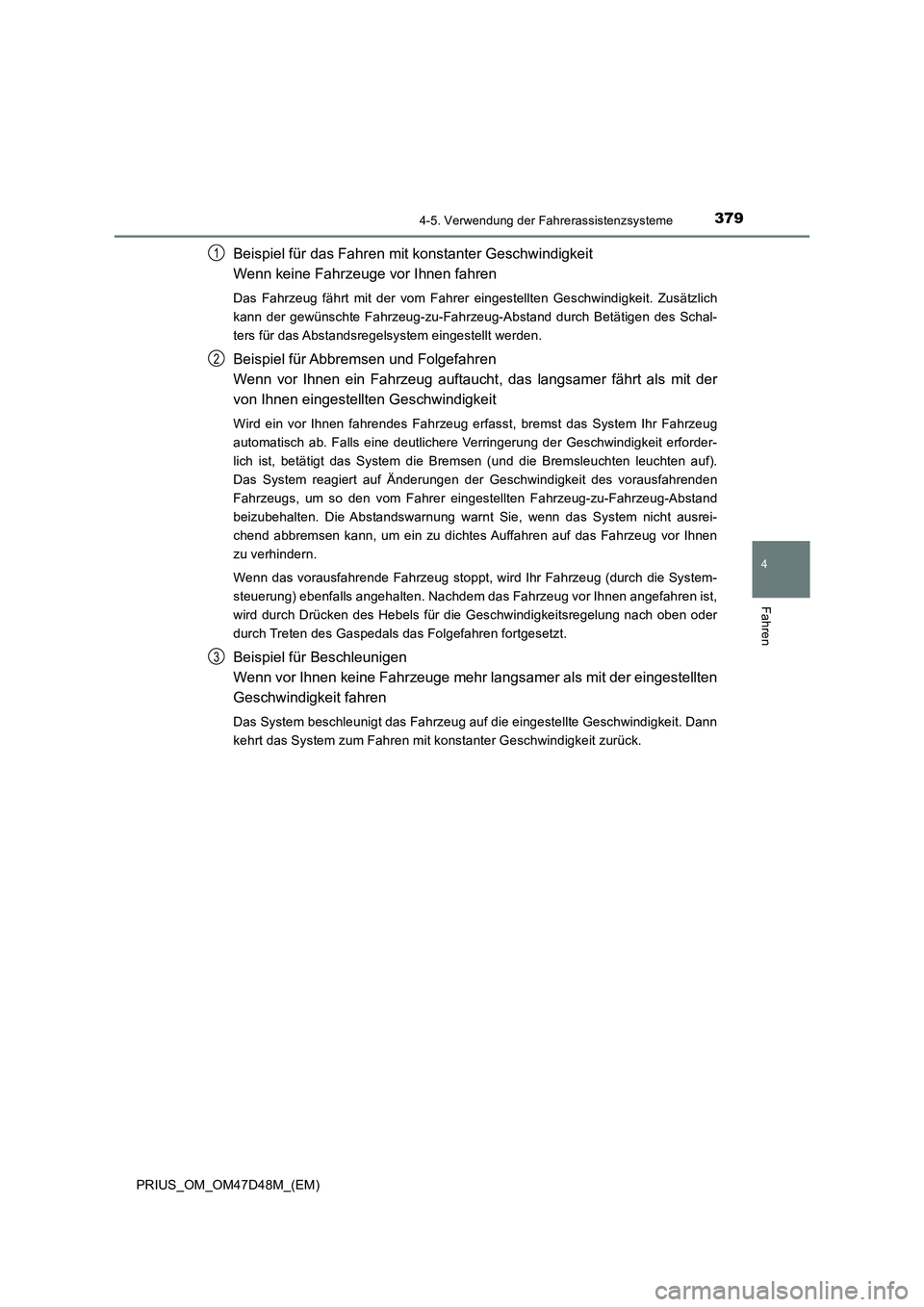

Beispiel für das Fahren mit konstanter Geschwindigkeit
Wenn keine Fahrzeuge vor Ihnen fahren
Das Fahrzeug fährt mit der vom Fahrer eingestellten Geschwindigkeit. Zusätzlich
kann der gewünschte Fahrzeug-zu-Fahrzeug-Abstand durch Betätigen des Schal-
ters für das Abstandsregelsystem eingestellt werden.
Beispiel für Abbremsen und Folgefahren
Wenn vor Ihnen ein Fahrzeug auftaucht, das langsamer fährt als mit der
von Ihnen eingestellten Geschwindigkeit
Wird ein vor Ihnen fahrendes Fahrzeug erfasst, bremst das System Ihr Fahrzeug
automatisch ab. Falls eine deutlichere Verringerung der Geschwindigkeit erforder-
lich ist, betätigt das System die Bremsen (und die Bremsleuchten leuchten auf).
Das System reagiert auf Änderungen der Geschwindigkeit des vorausfahrenden
Fahrzeugs, um so den vom Fahrer eingestellten Fahrzeug-zu-Fahrzeug-Abstand
beizubehalten. Die Abstandswarnung warnt Sie, wenn das System nicht ausrei-
chend abbremsen kann, um ein zu dichtes Auffahren auf das Fahrzeug vor Ihnen
zu verhindern.
Wenn das vorausfahrende Fahrzeug stoppt, wird Ihr Fahrzeug (durch die System-
steuerung) ebenfalls angehalten. Nachdem das Fahrzeug vor Ihnen angefahren ist,
wird durch Drücken des Hebels für die Geschwindigkeitsregelung nach oben oder
durch Treten des Gaspedals das Folgefahren fortgesetzt.
Beispiel für Beschleunigen
Wenn vor Ihnen keine Fahrzeuge mehr langsamer als mit der eingestellten
Geschwindigkeit fahren
Das System beschleunigt das Fahrzeug auf die eingestellte Geschwindigkeit. Dann
kehrt das System zum Fahren mit konstanter Geschwindigkeit zurück.
1
2
3

3804-5. Verwendung der Fahrerassistenzsysteme
PRIUS_OM_OM47D48M_(EM)

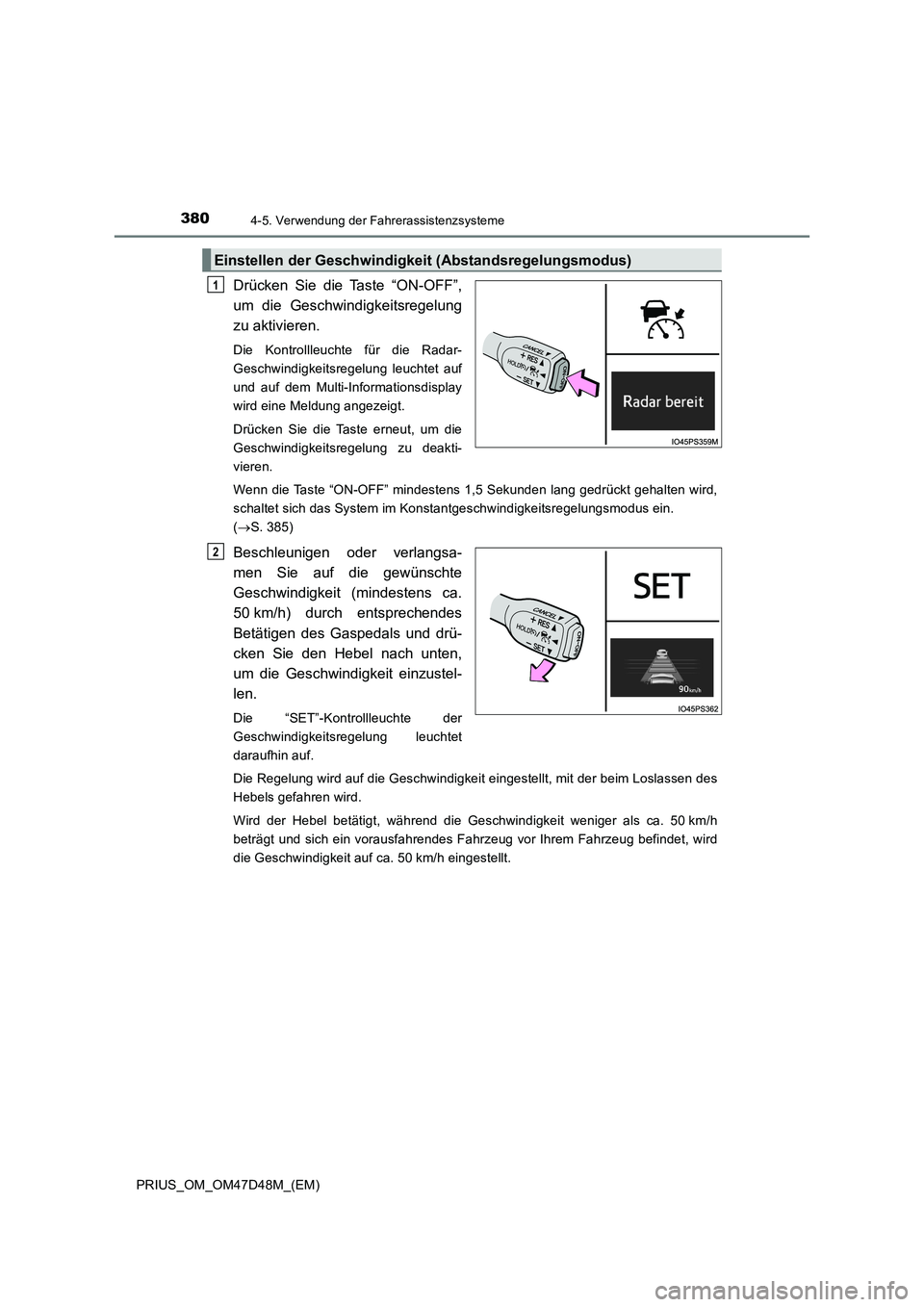

Drücken Sie die Taste “ON-OFF”,
um die Geschwindigkeitsregelung
zu aktivieren.
Die Kontrollleuchte für die Radar-
Geschwindigkeitsregelung leuchtet auf
und auf dem Multi-Informationsdisplay
wird eine Meldung angezeigt.
Drücken Sie die Taste erneut, um die
Geschwindigkeitsregelung zu deakti-
vieren.
Wenn die Taste “ON-OFF” mindestens 1,5 Sekunden lang gedrückt gehalten wird,
schaltet sich das System im Konstantgeschwindigkeitsregelungsmodus ein.
(S. 385)
Beschleunigen oder verlangsa-
men Sie auf die gewünschte
Geschwindigkeit (mindestens ca.
50 km/h) durch entsprechendes
Betätigen des Gaspedals und drü-
cken Sie den Hebel nach unten,
um die Geschwindigkeit einzustel-
len.
Die “SET”-Kontrollleuchte der
Geschwindigkeitsregelung leuchtet
daraufhin auf.
Die Regelung wird auf die Geschwindigkeit eingestellt, mit der beim Loslassen des
Hebels gefahren wird.
Wird der Hebel betätigt, während die Geschwindigkeit weniger als ca. 50 km/h
beträgt und sich ein vorausfahrendes Fahrzeug vor Ihrem Fahrzeug befindet, wird
die Geschwindigkeit auf ca. 50 km/h eingestellt.
Einstellen der Geschwindigkeit (Abstandsregelungsmodus)
1
2
