TOYOTA PRIUS 2019 Instructieboekje (in Dutch)

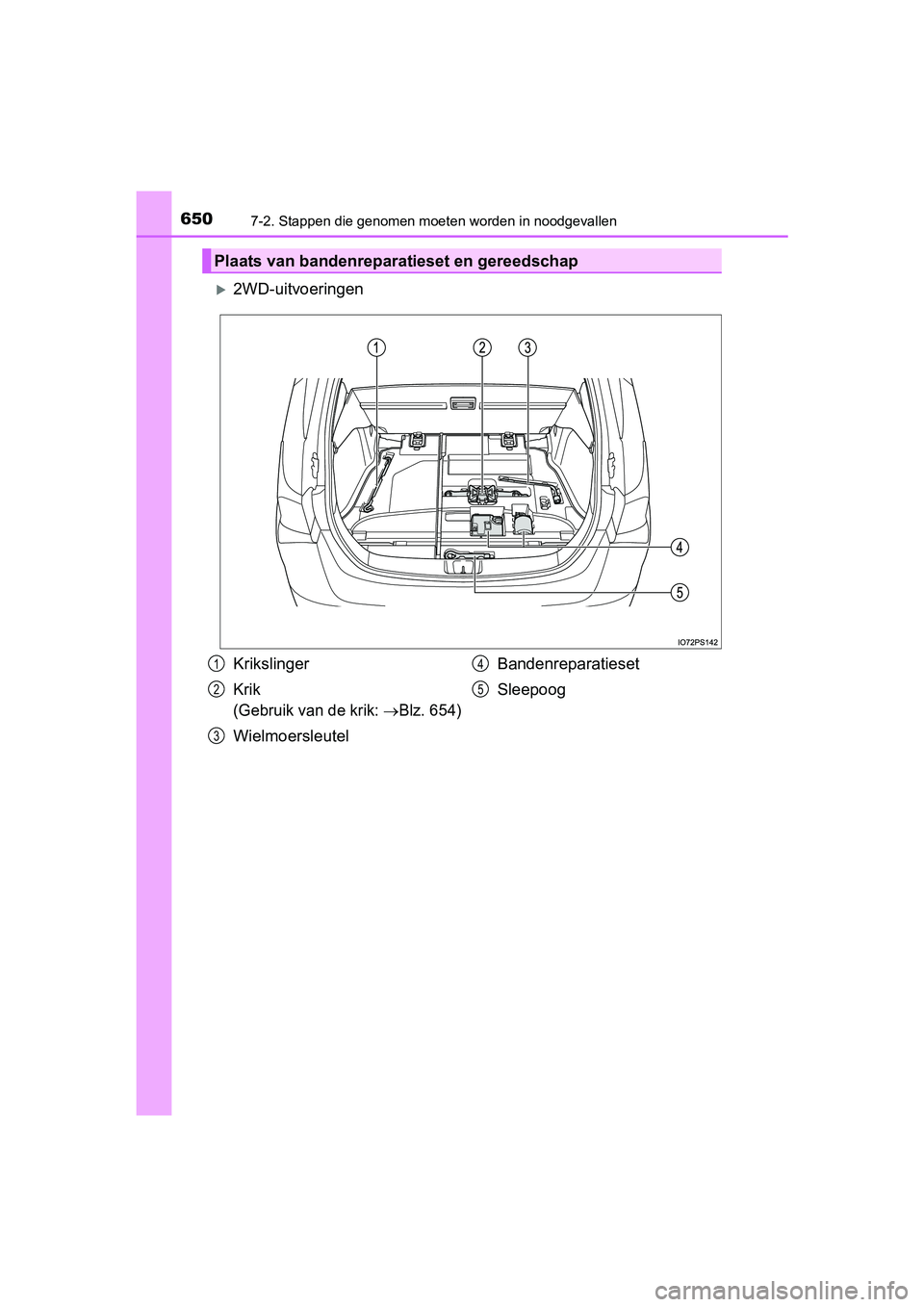

6507-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
2WD-uitvoeringen
Plaats van bandenreparatieset en gereedschap
Krikslinger
Krik
(Gebruik van de krik:
Blz. 654)
Wielmoersleutel Bandenreparatieset
Sleepoog
1
2
3
4
5
PRIUS_OM_OM47C37E_(EE).book Pag
e 650 Tuesday, November 20, 2018 2:06 PM

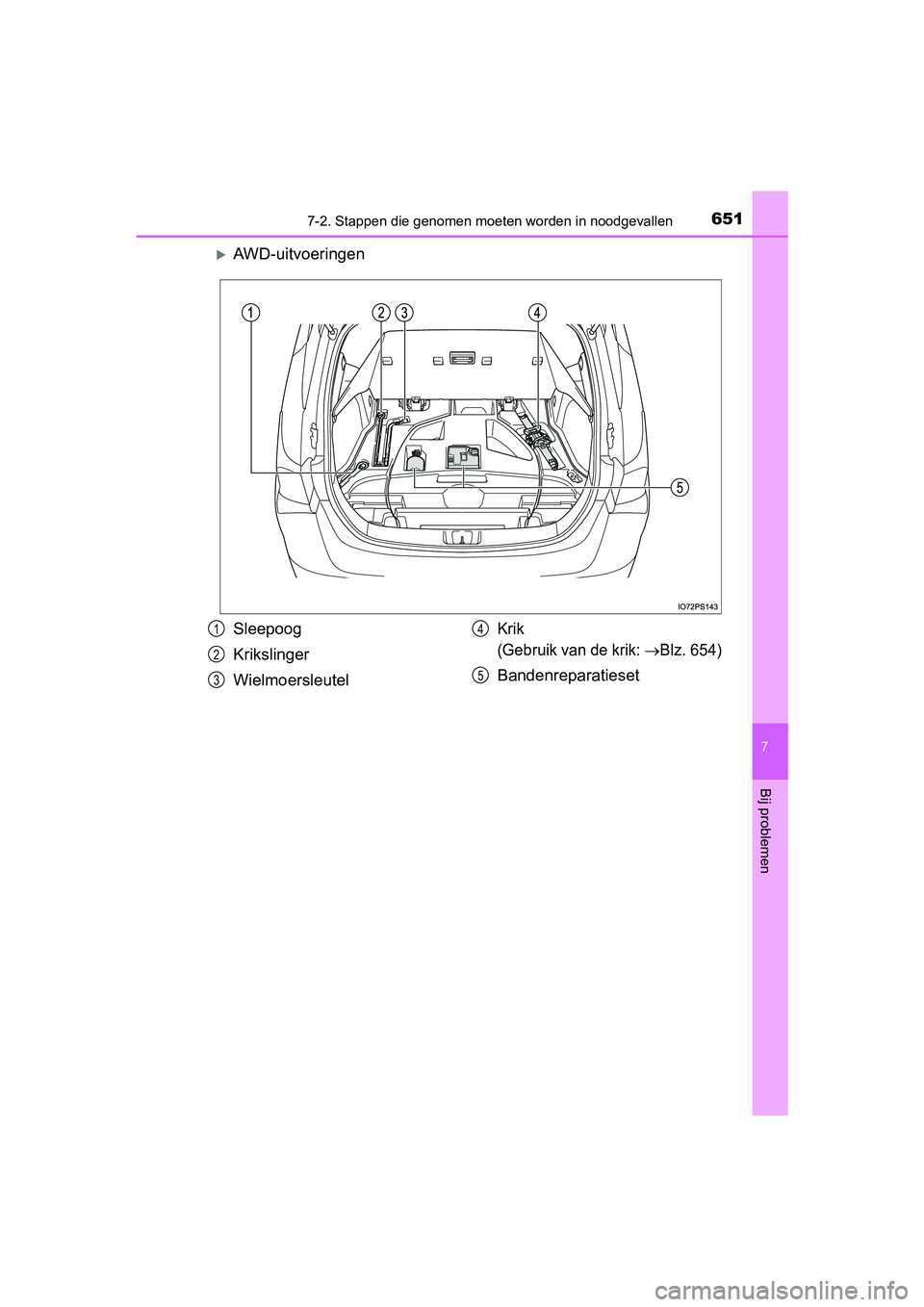

6517-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen
AWD-uitvoeringen
Sleepoog
Krikslinger
WielmoersleutelKrik
(Gebruik van de krik:
Blz. 654)
Bandenreparatieset
1
2
3
4
5
PRIUS_OM_OM47C37E_(EE).book Pag e 651 Tuesday, November 20, 2018 2:06 PM

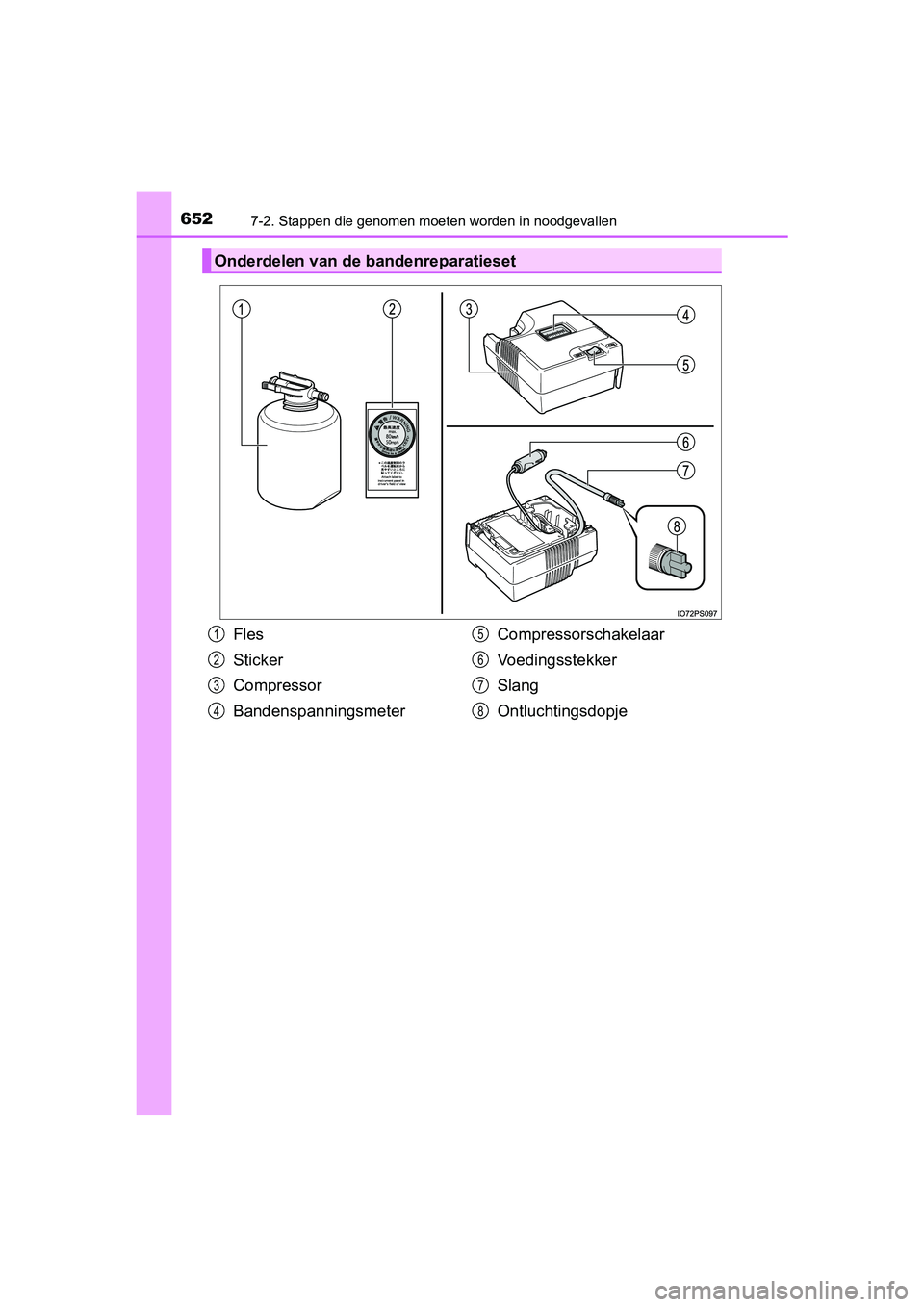

6527-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
Onderdelen van de bandenreparatieset
Fles
Sticker
Compressor
Bandenspanningsmeter Compressorschakelaar
Voedingsstekker
Slang
Ontluchtingsdopje1
2
3
4
5
6
7
8
PRIUS_OM_OM47C37E_(EE).book Pag
e 652 Tuesday, November 20, 2018 2:06 PM

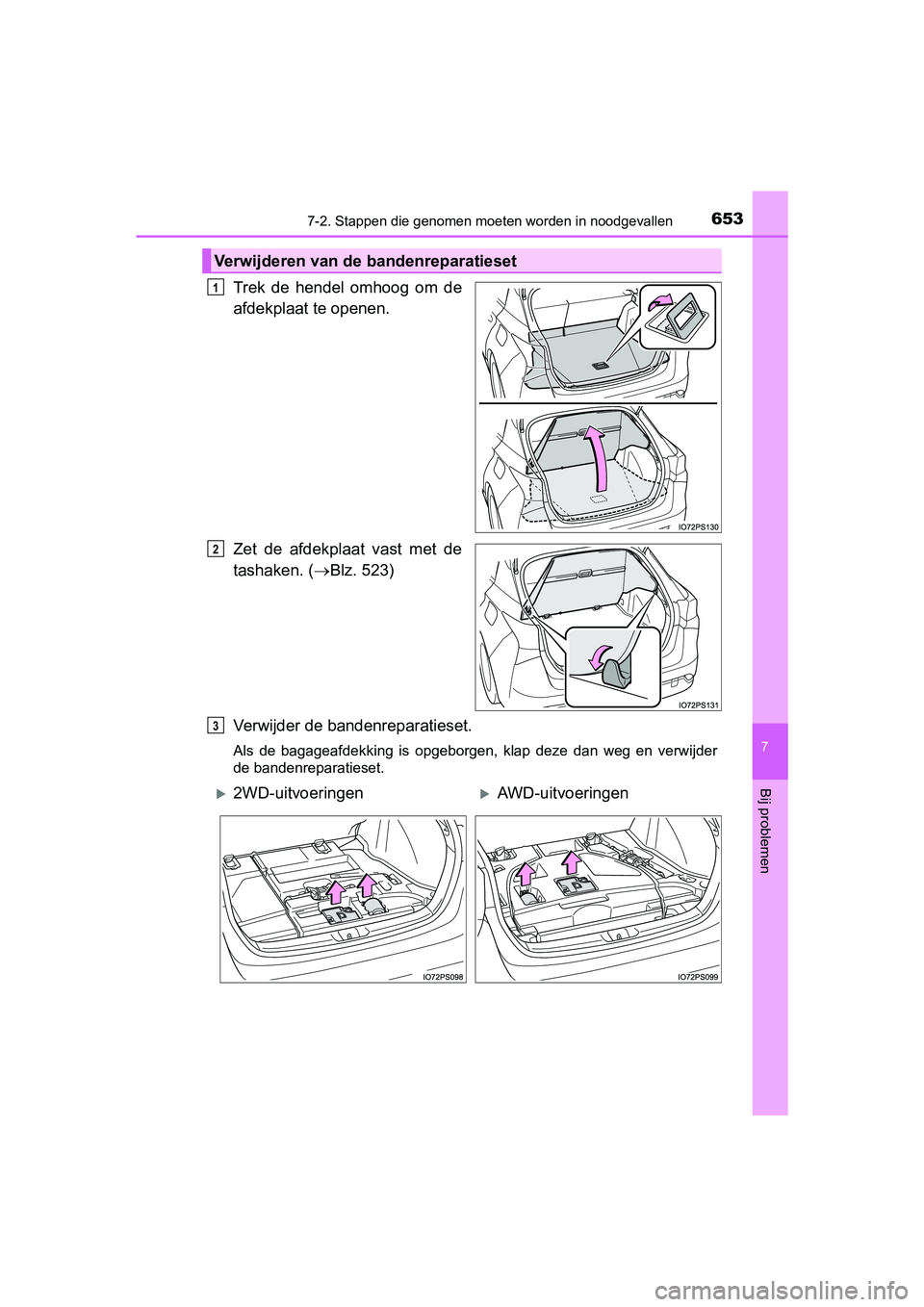

6537-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen
Trek de hendel omhoog om de
afdekplaat te openen.
Zet de afdekplaat vast met de
tashaken. (Blz. 523)
Verwijder de bandenreparatieset.
Als de bagageafdekking is opgeborgen, klap deze dan weg en verw ijder
de bandenreparatieset.
Verwijderen van de bandenreparatieset
1
2
3
2WD-uitvoeringenAWD-uitvoeringen
PRIUS_OM_OM47C37E_(EE).book Pag e 653 Tuesday, November 20, 2018 2:06 PM

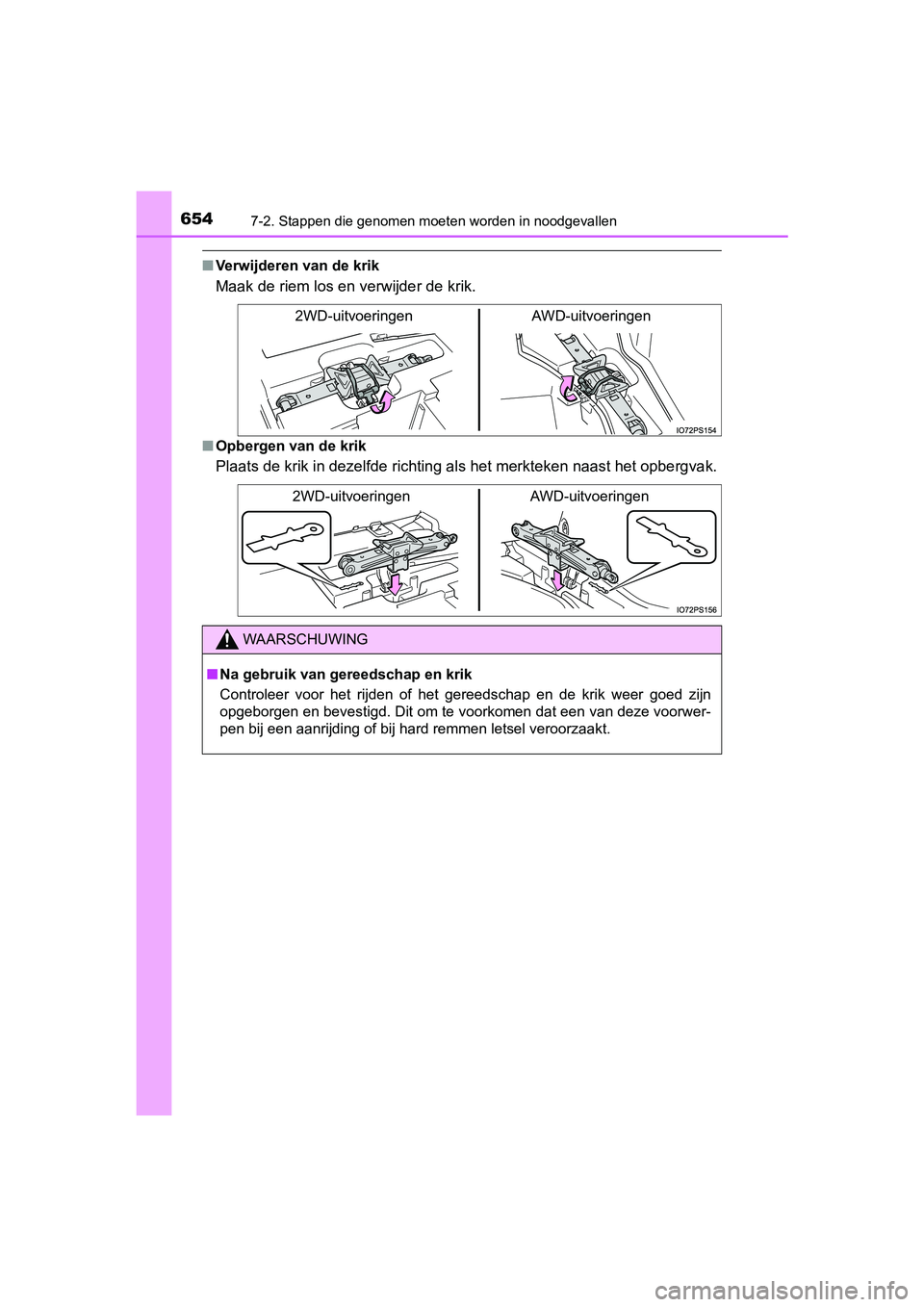

6547-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
■Verwijderen van de krik
Maak de riem los en verwijder de krik.
■Opbergen van de krik
Plaats de krik in dezelfde richti ng als het merkteken naast het opbergvak.
2WD-uitvoeringen AWD-uitvoeringen
2WD-uitvoeringen AWD-uitvoeringen
WAARSCHUWING
■Na gebruik van gereedschap en krik
Controleer voor het rijden of het gereedschap en de krik weer goed zijn
opgeborgen en bevestigd. Dit om te voorkomen dat een van deze v oorwer-
pen bij een aanrijding of bij hard remmen letsel veroorzaakt.
PRIUS_OM_OM47C37E_(EE).book Pag e 654 Tuesday, November 20, 2018 2:06 PM

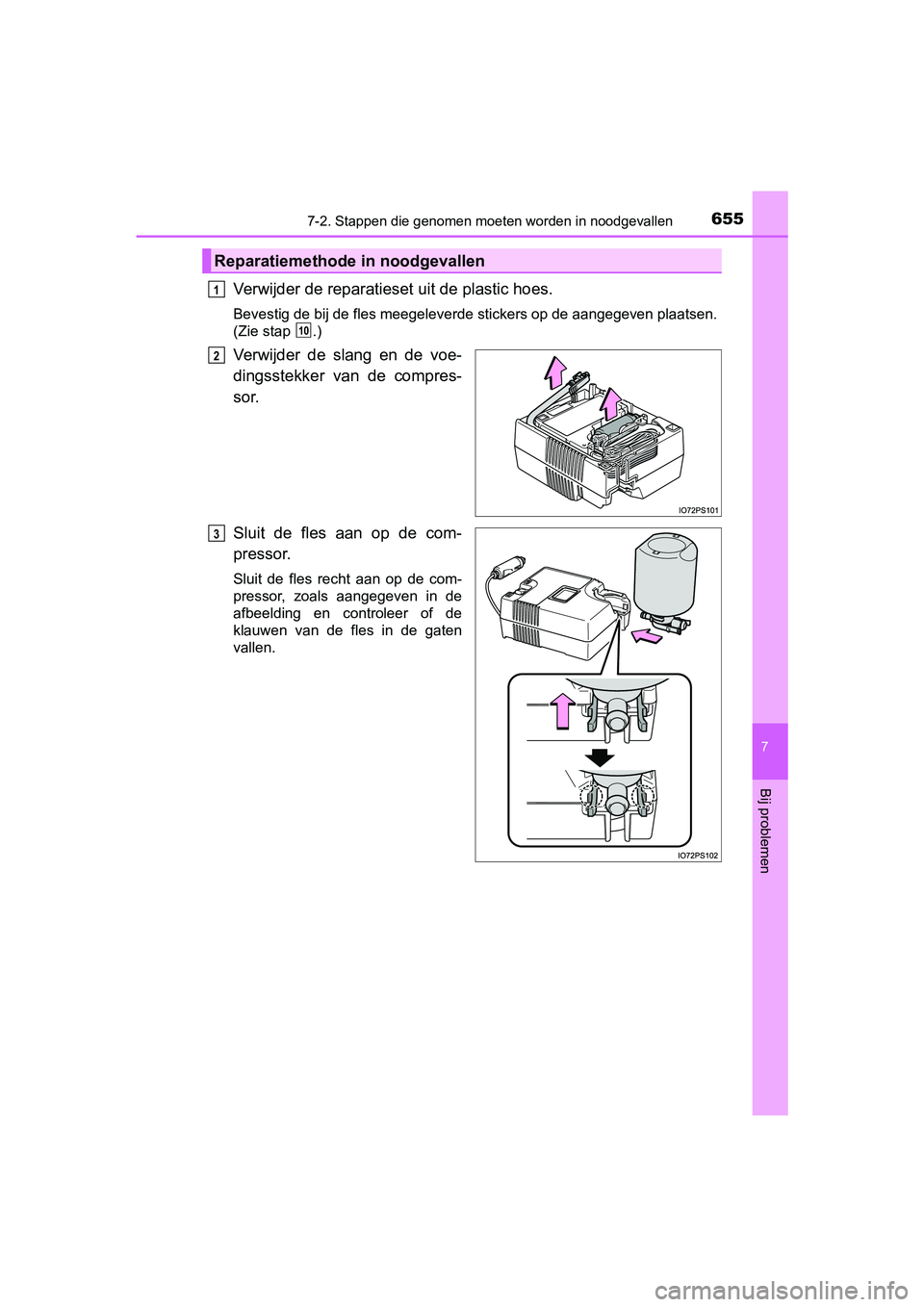

6557-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen
Verwijder de reparatieset uit de plastic hoes.
Bevestig de bij de fles meegeleverde stickers op de aangegeven plaatsen.
(Zie stap .)
Verwijder de slang en de voe-
dingsstekker van de compres-
sor.
Sluit de fles aan op de com-
pressor.
Sluit de fles recht aan op de com-
pressor, zoals aangegeven in de
afbeelding en controleer of de
klauwen van de fles in de gaten
vallen.
Reparatiemethod e in noodgevallen
1
10
2
3
PRIUS_OM_OM47C37E_(EE).book Pag e 655 Tuesday, November 20, 2018 2:06 PM

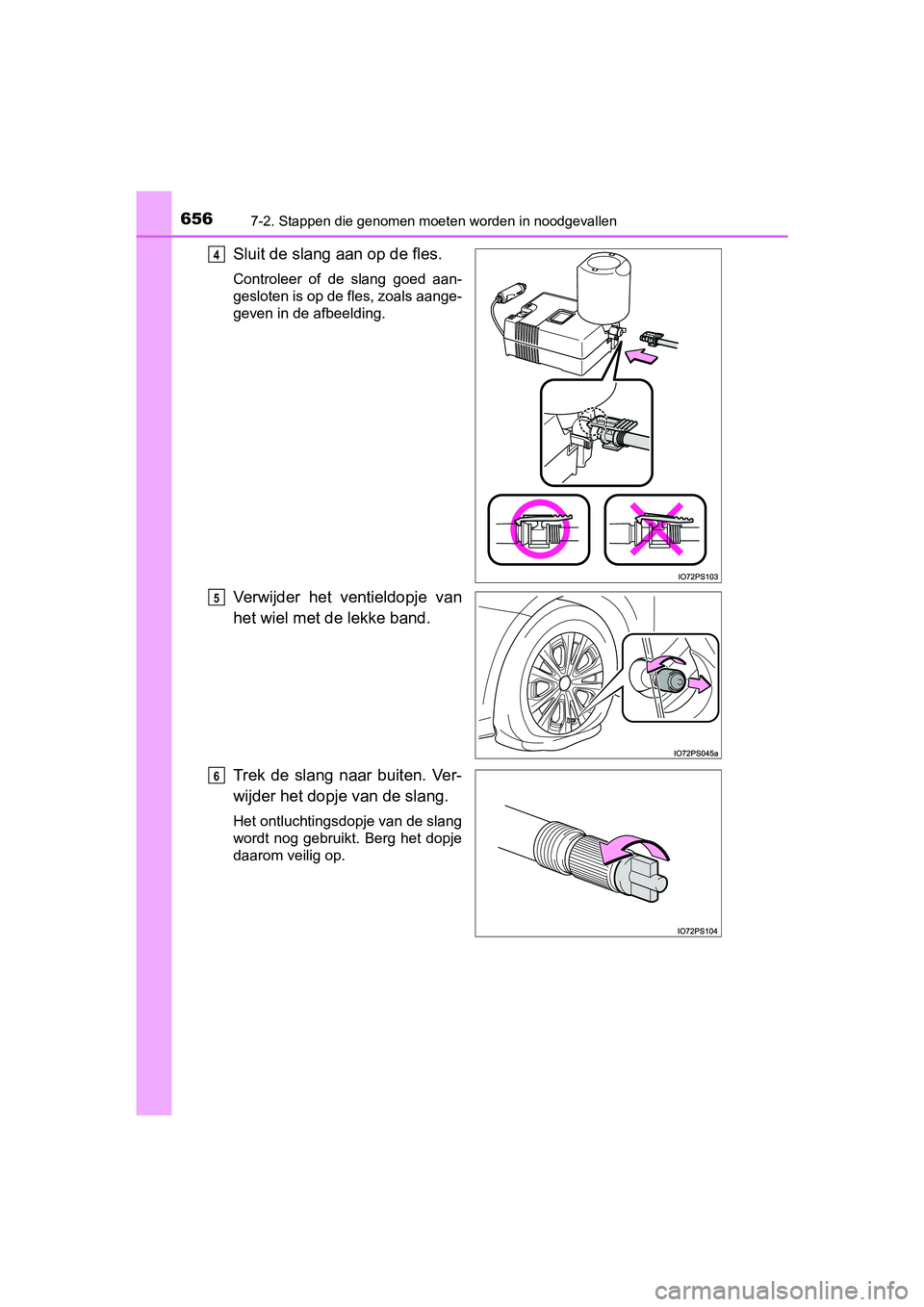

6567-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
Sluit de slang aan op de fles.
Controleer of de slang goed aan-
gesloten is op de fles, zoals aange-
geven in de afbeelding.
Verwijder het ventieldopje van
het wiel met de lekke band.
Trek de slang naar buiten. Ver-
wijder het dopje van de slang.
Het ontluchtingsdopje van de slang
wordt nog gebruikt. Berg het dopje
daarom veilig op.
4
5
6
PRIUS_OM_OM47C37E_(EE).book Pag e 656 Tuesday, November 20, 2018 2:06 PM

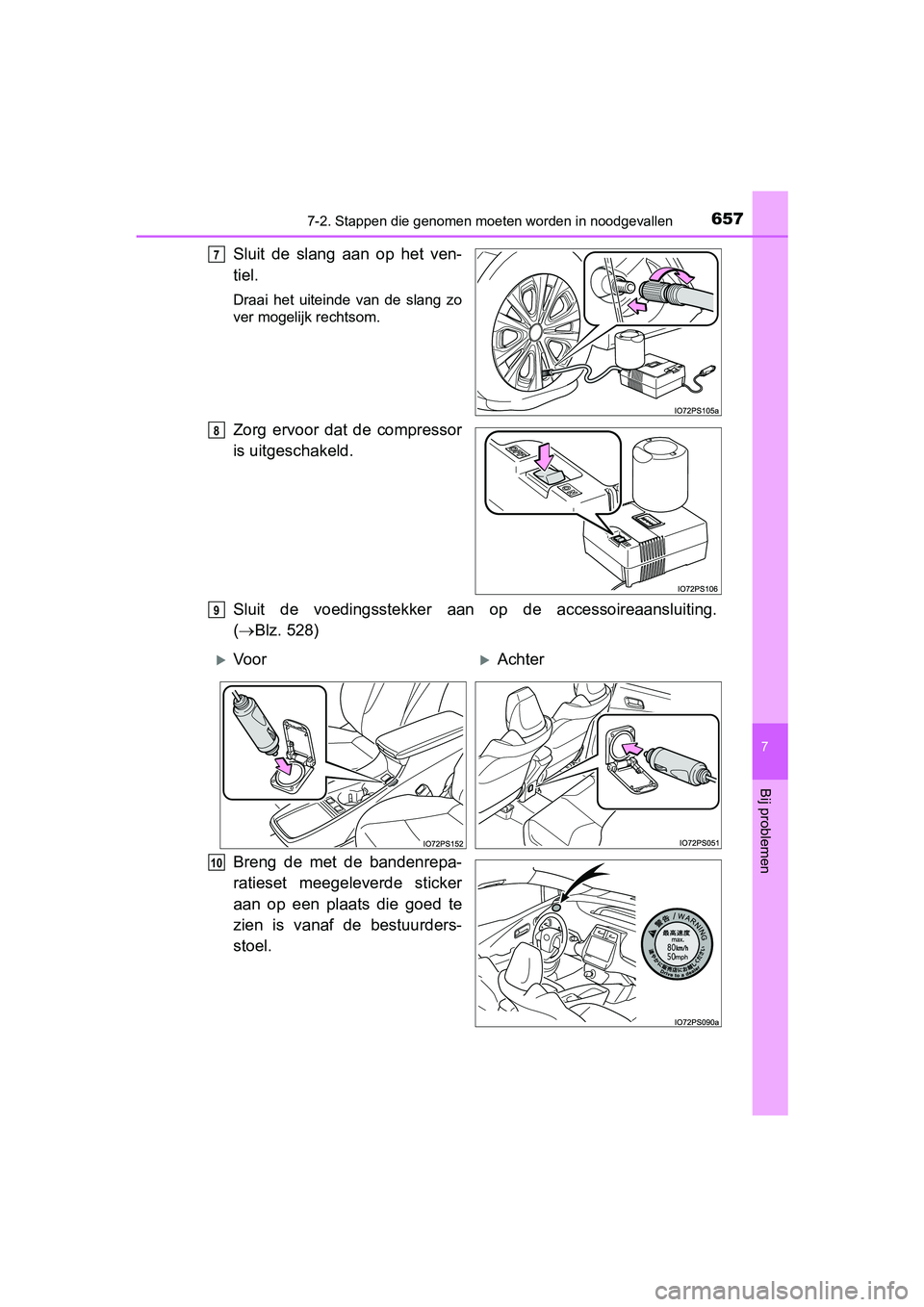

6577-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen
Sluit de slang aan op het ven-
tiel.
Draai het uiteinde van de slang zo
ver mogelijk rechtsom.
Zorg ervoor dat de compressor
is uitgeschakeld.
Sluit de voedingsstekker aan op de accessoireaansluiting.
( Blz. 528)
Breng de met de bandenrepa-
ratieset meegeleverde sticker
aan op een plaats die goed te
zien is vanaf de bestuurders-
stoel.
7
8
9
Vo o rAchter
10
PRIUS_OM_OM47C37E_(EE).book Pag e 657 Tuesday, November 20, 2018 2:06 PM

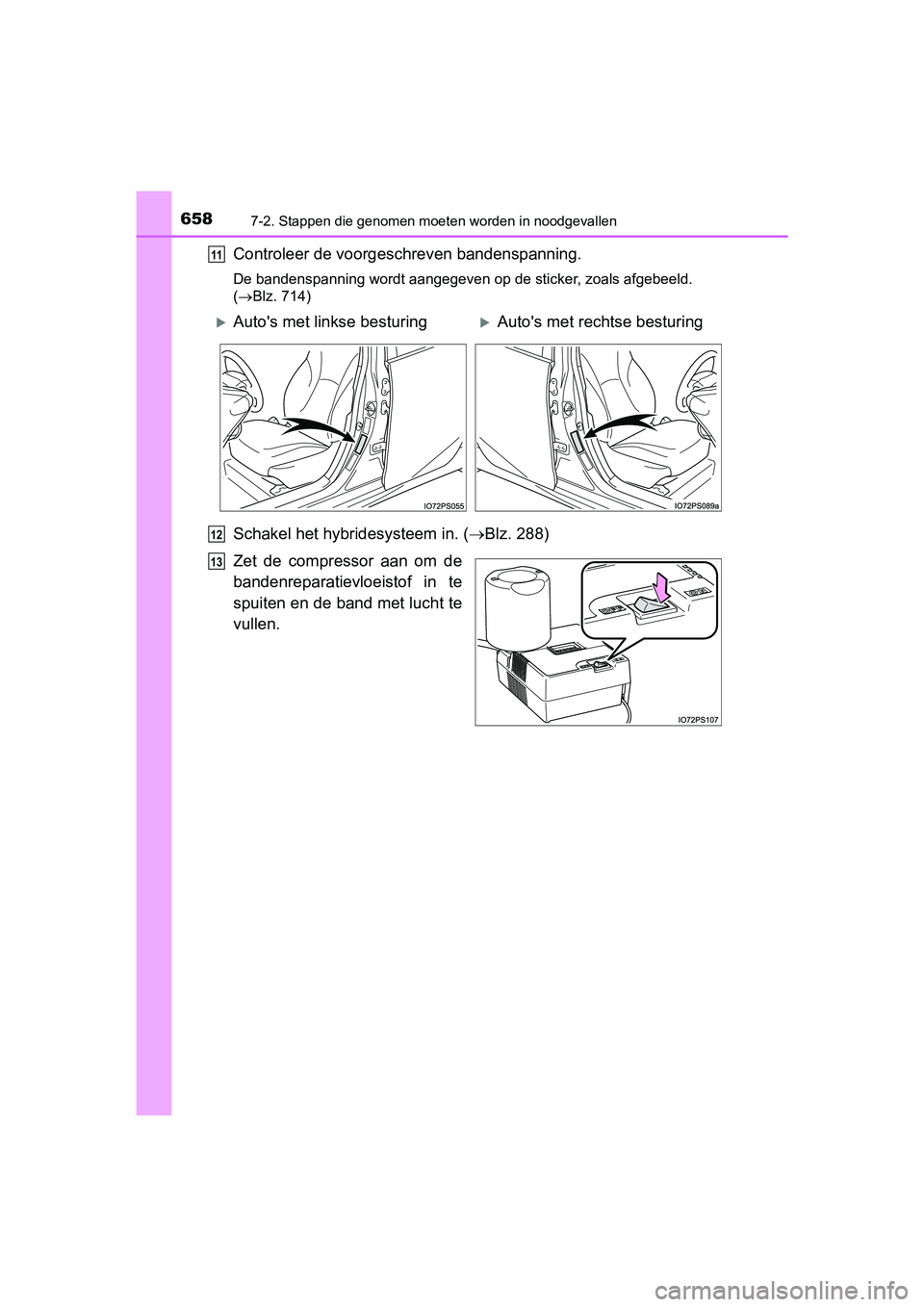

6587-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
Controleer de voorgeschreven bandenspanning.
De bandenspanning wordt aangegeven op de sticker, zoals afgebee ld.
( Blz. 714)
Schakel het hybridesysteem in. ( Blz. 288)
Zet de compressor aan om de
bandenreparatievloeistof in te
spuiten en de band met lucht te
vullen.
11
Auto's met linkse besturingAuto's met rechtse besturing
12
13
PRIUS_OM_OM47C37E_(EE).book Pag e 658 Tuesday, November 20, 2018 2:06 PM

6597-2. Stappen die genomen moeten worden in noodgevallen
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen
Vul de band tot de voorgeschre ven bandenspanning bereikt is.
De bandenreparatievloeistof
wordt ingespoten en de druk
loopt op tot 300 kPa (3,0 kg/
cm
2 of bar, 44 psi) of 400 kPa
(4,0 kg/cm2 of bar, 58 psi) en
neemt vervolgens weer af.
De bandenspanningsmeter
geeft ongeveer 1 tot 5 minu-
ten nadat de schakelaar in
stand ON is gezet de werke-
lijke bandenspanning aan.
Zet de compressor uit en contro-
leer de bandenspanning.
Zorg dat de band niet te hard
wordt opgepompt en vul de
band met lucht tot de voorge-
schreven bandenspanning is
bereikt.
De band kan gedurende ongeveer 5 tot 20 minuten worden opgepomp t
(afhankelijk van de buitentemperatuur). Als de bandenspanning n a 25
minuten nog steeds lager is dan voorgeschreven, is de band te v eel
beschadigd om nog gerepareerd te worden. Schakel de compressor uit
en neem contact op met een erkende Toyota-dealer of hersteller/ repara-
teur of een andere naar behoren gekwalificeerde en uitgeruste deskun-
dige.
Laat wat lucht ontsnappen wanneer de bandenspanning de voorge-
schreven waarde overschrijdt. ( Blz. 662, 714)
Haal, terwijl de compressor is uitgeschakeld, de voedingsstekke r
uit de accessoireaansluiting en neem daarna de slang los van he t
ventiel.
Mogelijk ontsnapt er bij het verwijderen van de slang wat bande nreparatie-
vloeistof.
Plaats het ventieldopj e op het ventiel van het gerepareerde wie l.
14
1
2
15
16
