TOYOTA PRIUS 2019 Instructieboekje (in Dutch)

6106-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

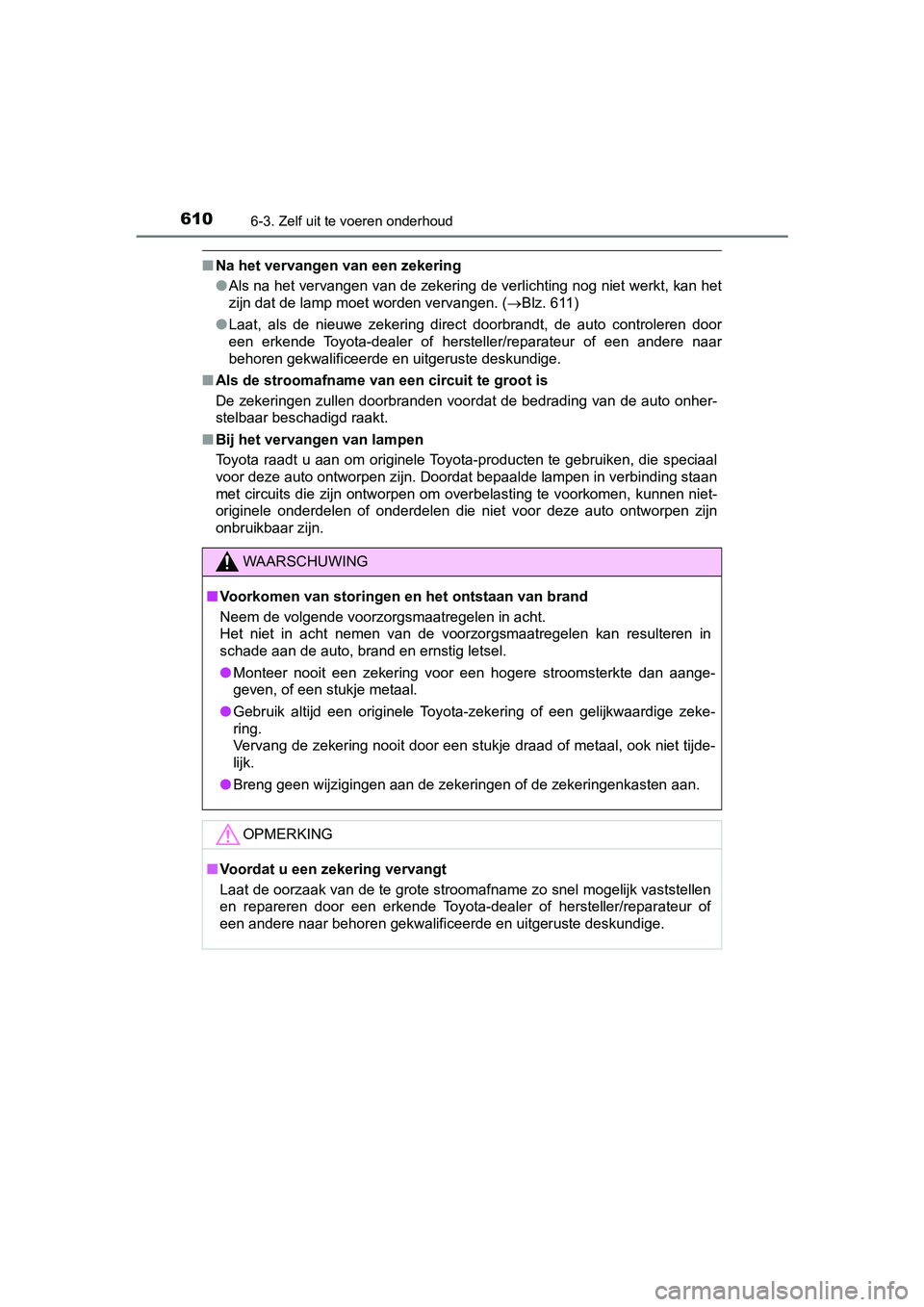

■Na het vervangen van een zekering
●Als na het vervangen van de zekering de verlichting nog niet we rkt, kan het
zijn dat de lamp moet worden vervangen. ( Blz. 611)
● Laat, als de nieuwe zekering direct doorbrandt, de auto control eren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e naar
behoren gekwalificeerde en uitgeruste deskundige.
■ Als de stroomafname van een circuit te groot is
De zekeringen zullen doorbranden voordat de bedrading van de au to onher-
stelbaar beschadigd raakt.
■ Bij het vervangen van lampen
Toyota raadt u aan om originele Toyota-producten te gebruiken, die speciaal
voor deze auto ontworpen zijn. Doordat bepaalde lampen in verbi nding staan
met circuits die zijn ontworpen om overbelasting te voorkomen, kunnen niet-
originele onderdelen of onderdelen die niet voor deze auto ontw orpen zijn
onbruikbaar zijn.
WAARSCHUWING
■ Voorkomen van storingen en het ontstaan van brand
Neem de volgende voorzorgsmaatregelen in acht.
Het niet in acht nemen van de voorzorgsmaatregelen kan resulter en in
schade aan de auto, brand en ernstig letsel.
● Monteer nooit een zekering voor een hogere stroomsterkte dan aa nge-
geven, of een stukje metaal.
● Gebruik altijd een originele Toyota-zekering of een gelijkwaardige zeke-
ring.
Vervang de zekering nooit door een stukje draad of metaal, ook niet tijde-
lijk.
● Breng geen wijzigingen aan de zekeringen of de zekeringenkasten aan.
OPMERKING
■Voordat u een zekering vervangt
Laat de oorzaak van de te grote stroomafname zo snel mogelijk vaststellen
en repareren door een erkende Toyota-dealer of hersteller/repar ateur of
een andere naar behoren gekwalificeerde en uitgeruste deskundig e.
PRIUS_OM_OM47C37E_(EE).book Page 610 Tuesday, November 20, 2018 2:06 PM

6116-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

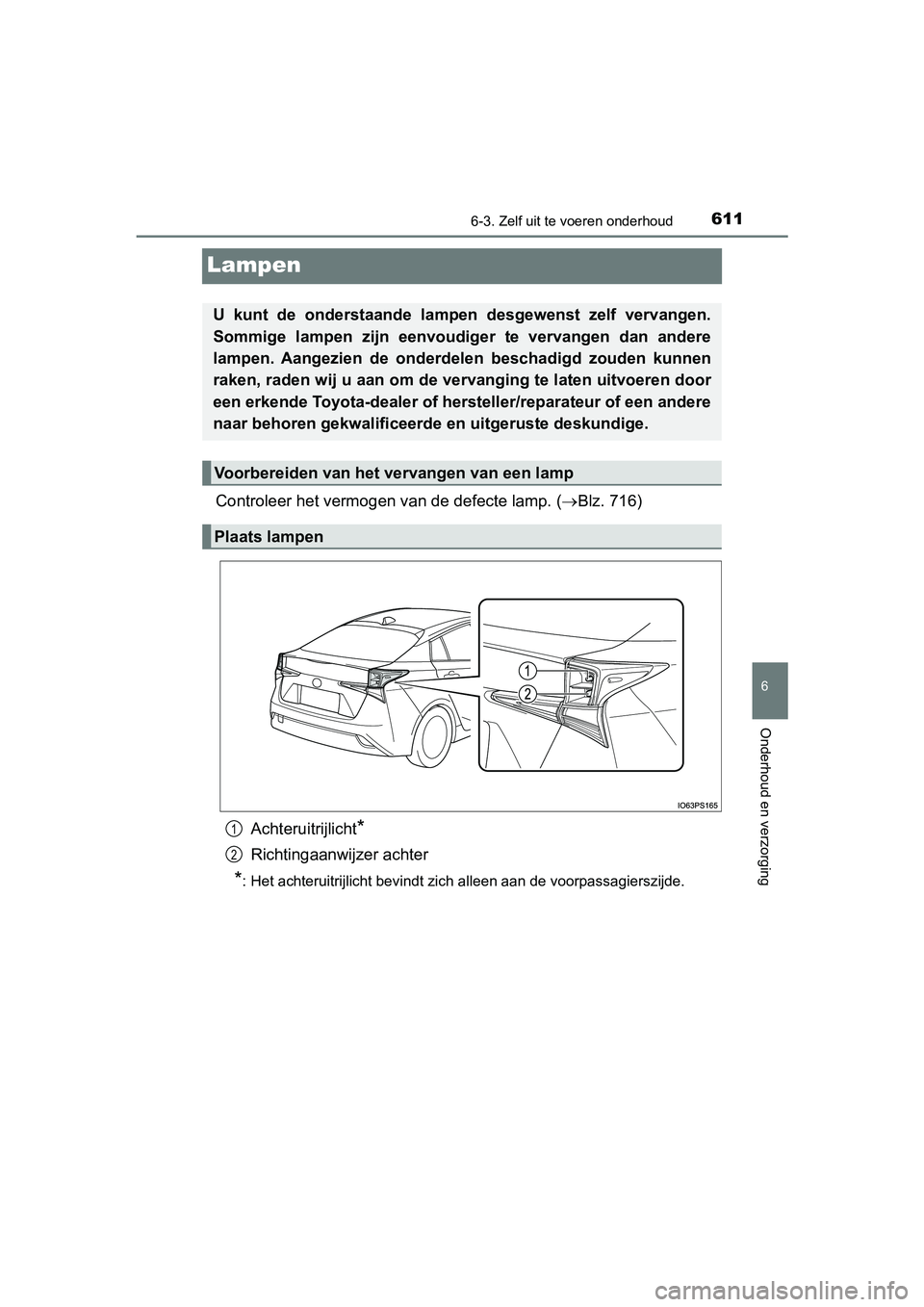

Lampen
Controleer het vermogen van de defecte lamp. (Blz. 716)
Achteruitrijlicht
*
Richtingaanwijzer achter
*: Het achteruitrijlicht bevindt zich alleen aan de voorpassagie rszijde.
U kunt de onderstaande lampen desgewenst zelf vervangen.
Sommige lampen zijn eenvoudiger te vervangen dan andere
lampen. Aangezien de onderd elen beschadigd zouden kunnen
raken, raden wij u aan om de vervanging te laten uitvoeren door
een erkende Toyota-dealer of hersteller/reparateur of een ander e
naar behoren gekwalificeerde en uitgeruste deskundige.
Voorbereiden van het vervangen van een lamp
Plaats lampen
1
2
PRIUS_OM_OM47C37E_(EE).book Pag e 611 Tuesday, November 20, 2018 2:06 PM

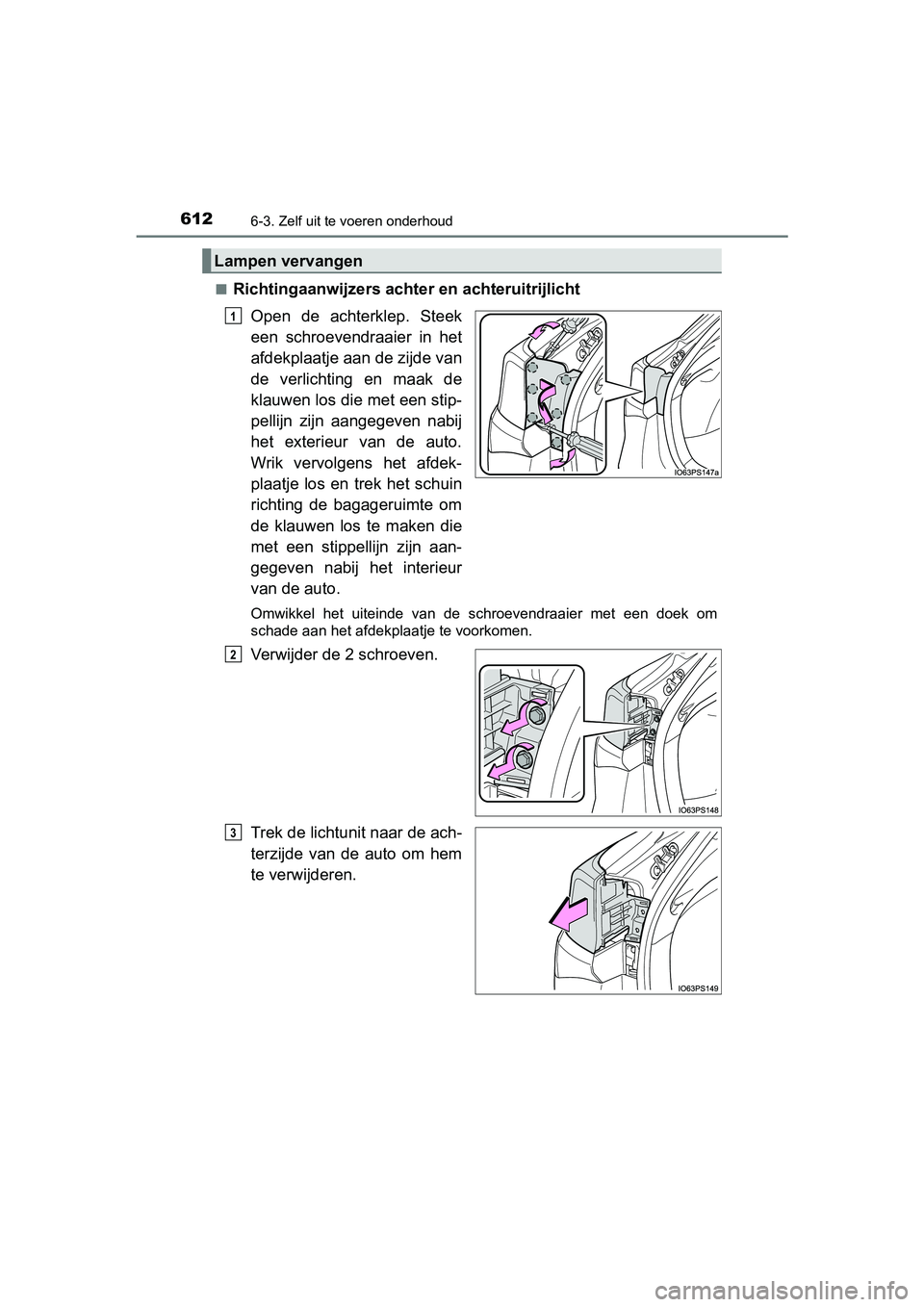

6126-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)■
Richtingaanwijzers achter en achteruitrijlicht
Open de achterklep. Steek
een schroevendraaier in het
afdekplaatje aan de zijde van
de verlichting en maak de
klauwen los die met een stip-
pellijn zijn aangegeven nabij
het exterieur van de auto.
Wrik vervolgens het afdek-
plaatje los en trek het schuin
richting de bagageruimte om
de klauwen los te maken die
met een stippellijn zijn aan-
gegeven nabij het interieur
van de auto.
Omwikkel het uiteinde van de schroevendraaier met een doek om
schade aan het afdekplaatje te voorkomen.
Verwijder de 2 schroeven.
Trek de lichtunit naar de ach-
terzijde van de auto om hem
te verwijderen.
Lampen vervangen
1
2
3
PRIUS_OM_OM47C37E_(EE).book Pag e 612 Tuesday, November 20, 2018 2:06 PM

6136-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

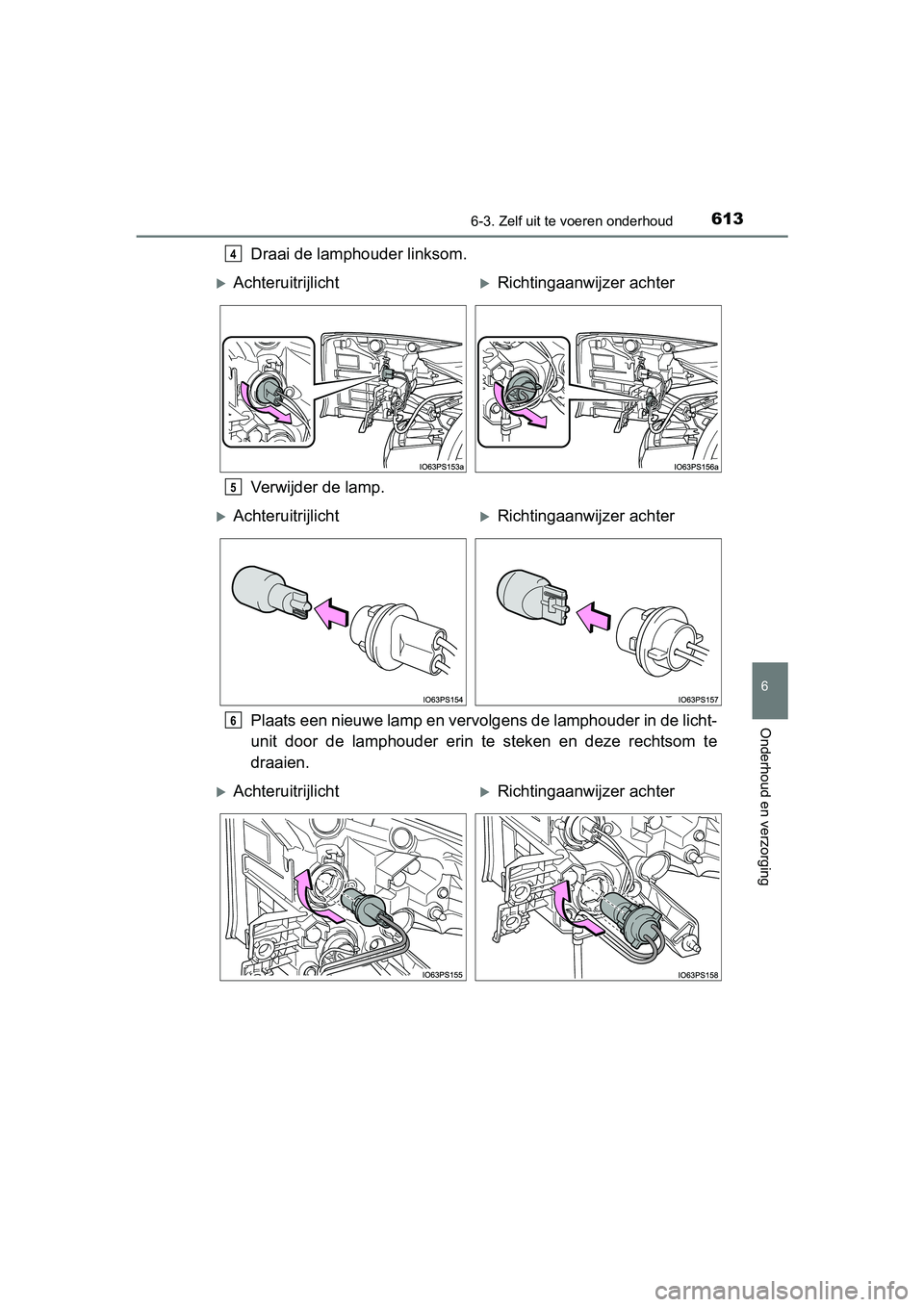

Draai de lamphouder linksom.
Verwijder de lamp.
Plaats een nieuwe lamp en vervolgens de lamphouder in de licht-
unit door de lamphouder erin te steken en deze rechtsom te
draaien.4
AchteruitrijlichtRichtingaanwijzer achter
5
AchteruitrijlichtRichtingaanwijzer achter
6
AchteruitrijlichtRichtingaanwijzer achter
PRIUS_OM_OM47C37E_(EE).book Pag e 613 Tuesday, November 20, 2018 2:06 PM

6146-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

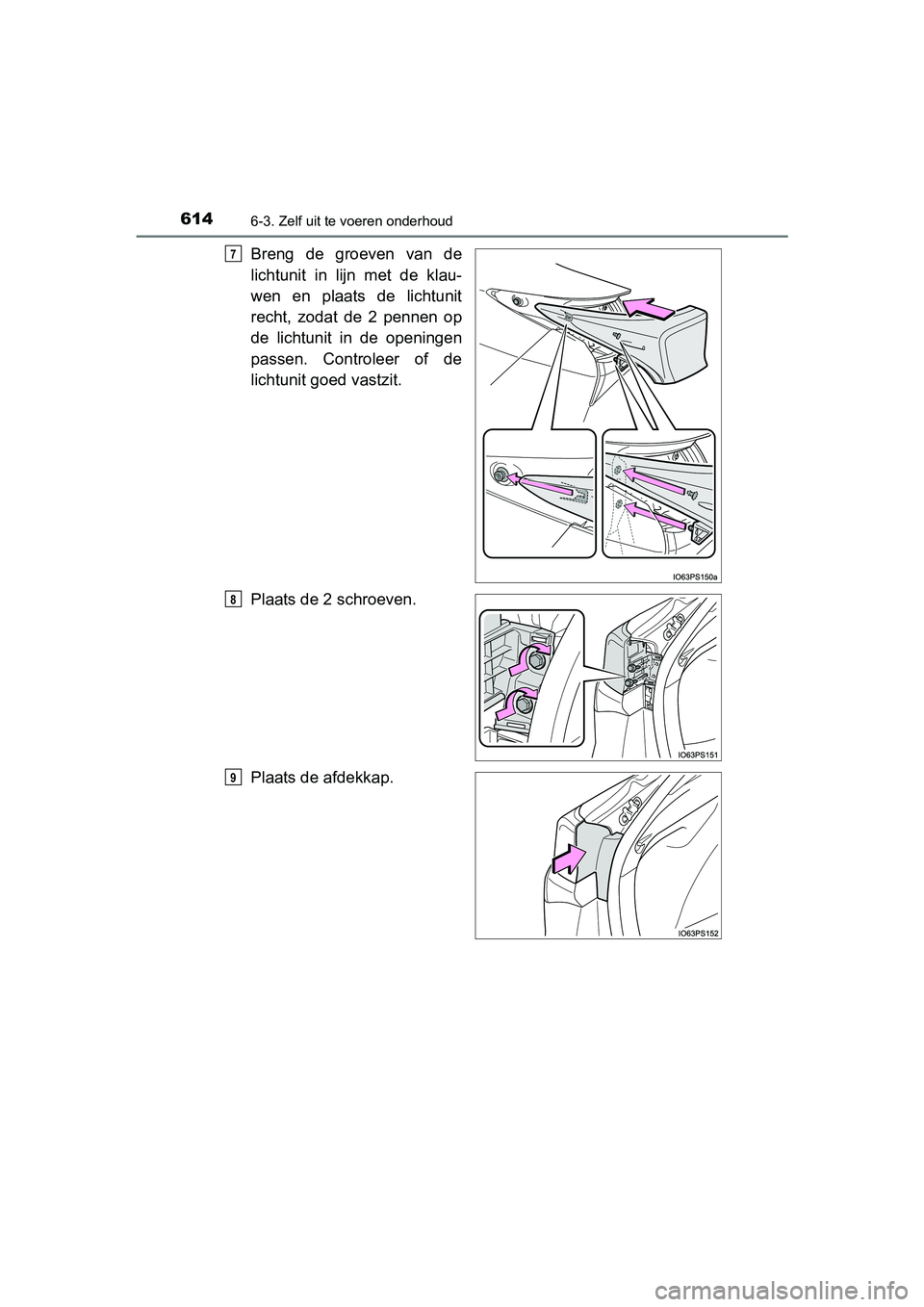

Breng de groeven van de
lichtunit in lijn met de klau-
wen en plaats de lichtunit
recht, zodat de 2 pennen op
de lichtunit in de openingen
passen. Controleer of de
lichtunit goed vastzit.
Plaats de 2 schroeven.
Plaats de afdekkap.7
8
9
PRIUS_OM_OM47C37E_(EE).book Page 614 Tuesday, November 20, 2018 2:06 PM

6156-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)
6
Onderhoud en verzorging

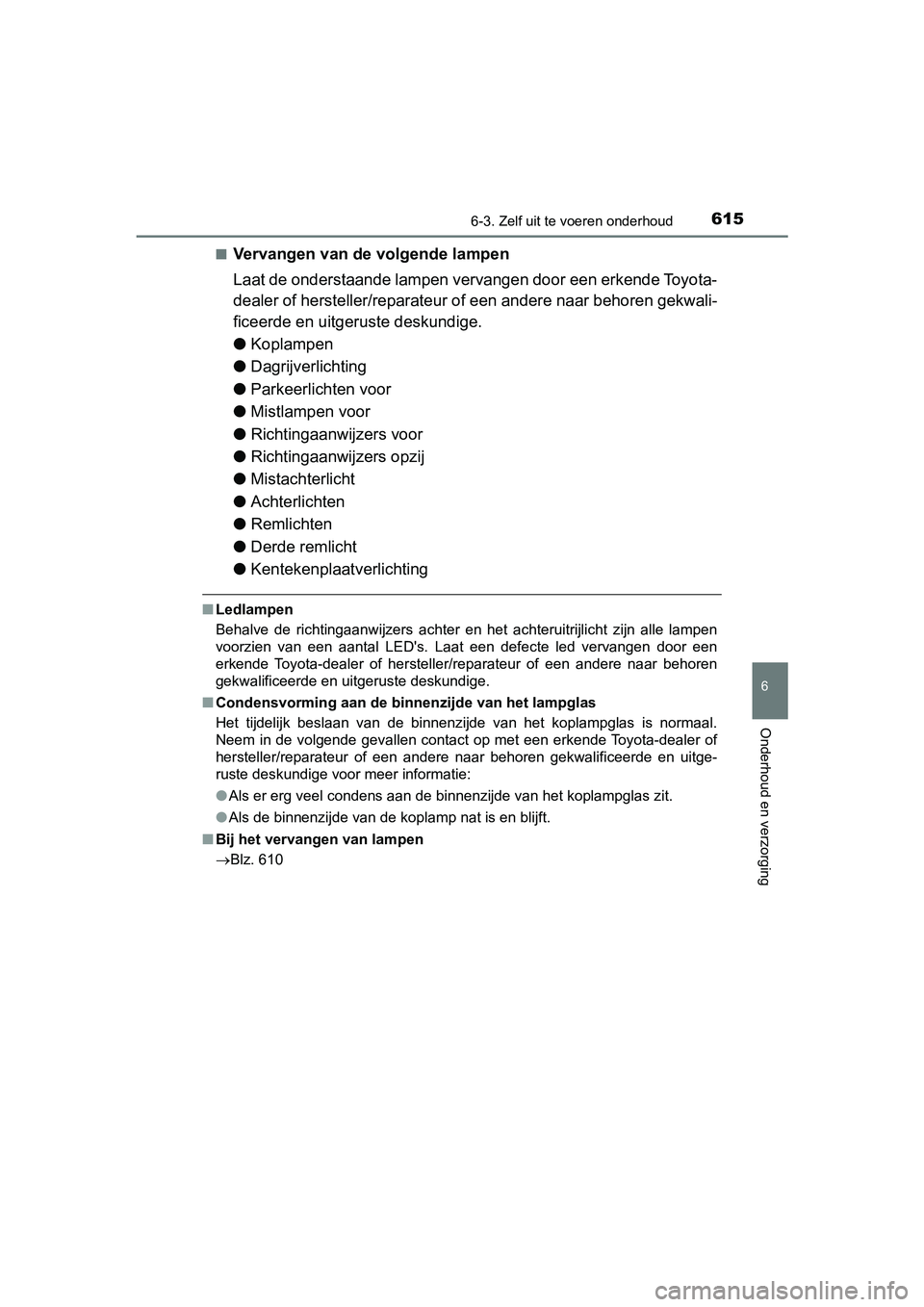

■Vervangen van de volgende lampen
Laat de onderstaande lampen vervangen door een erkende Toyota-
dealer of hersteller/reparateur of een andere naar behoren gekw ali-
ficeerde en uitgeruste deskundige.
● Koplampen
● Dagrijverlichting
● Parkeerlichten voor
● Mistlampen voor
● Richtingaanwijzers voor
● Richtingaanwijzers opzij
● Mistachterlicht
● Achterlichten
● Remlichten
● Derde remlicht
● Kentekenplaat verlichting
■Ledlampen
Behalve de richtingaanwijzers achter en het achteruitrijlicht z ijn alle lampen
voorzien van een aantal LED's. Laat een defecte led vervangen d oor een
erkende Toyota-dealer of hersteller/reparateur of een andere na ar behoren
gekwalificeerde en uitgeruste deskundige.
■ Condensvorming aan de binnenzijde van het lampglas
Het tijdelijk beslaan van de binnenzijde van het koplampglas is normaal.
Neem in de volgende gevallen contact op met een erkende Toyota-dealer of
hersteller/reparateur of een andere naar behoren gekwalificeerde en uitge-
ruste deskundige voor meer informatie:
● Als er erg veel condens aan de binnenzijde van het koplampglas zit.
● Als de binnenzijde van de koplamp nat is en blijft.
■ Bij het vervangen van lampen
Blz. 610
PRIUS_OM_OM47C37E_(EE).book Pag e 615 Tuesday, November 20, 2018 2:06 PM

6166-3. Zelf uit te voeren onderhoud
PRIUS_OM_OM47C37E_(EE)

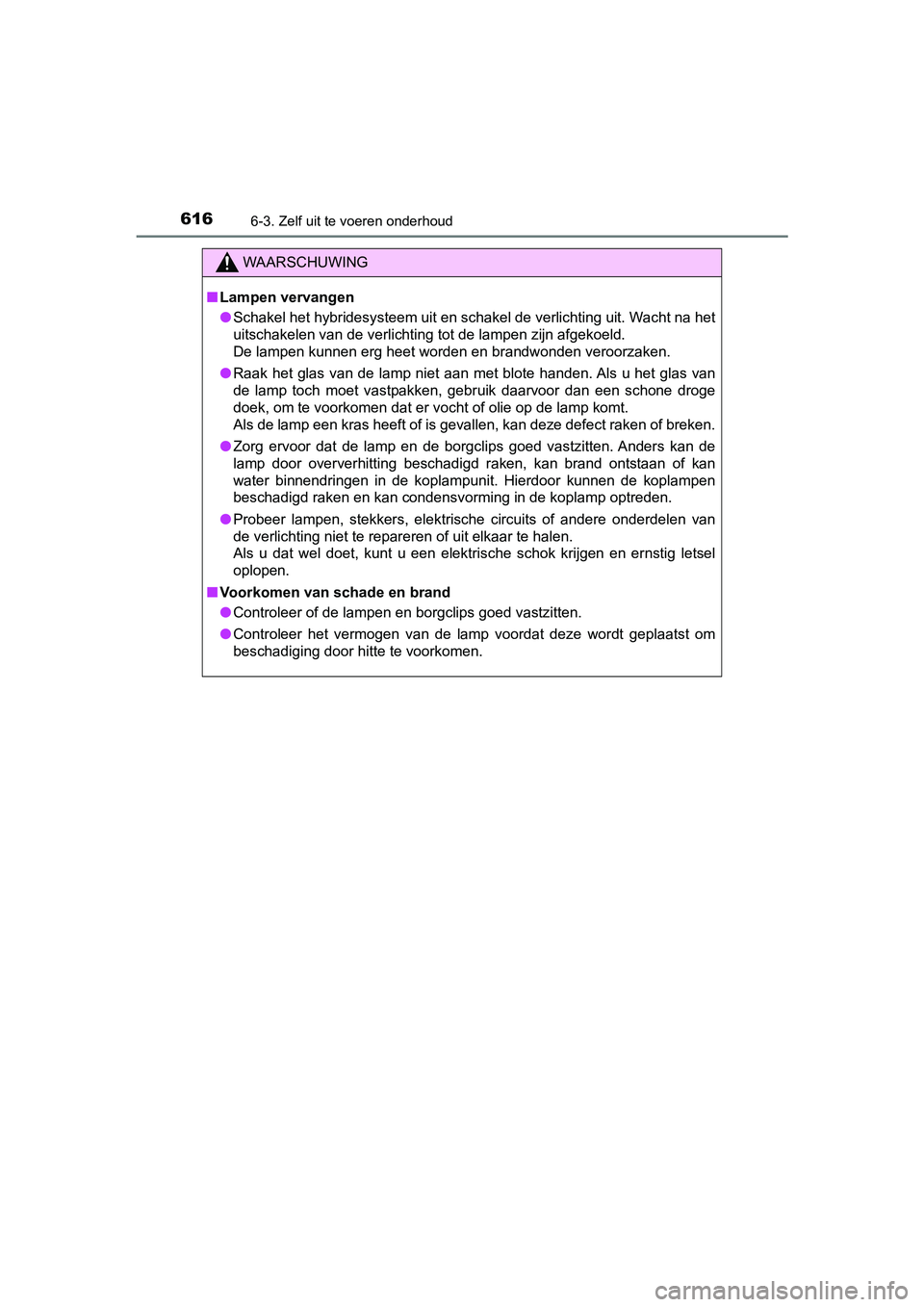

WAARSCHUWING
■Lampen vervangen
● Schakel het hybridesysteem uit en schakel de verlichting uit. Wacht na het
uitschakelen van de verlichting tot de lampen zijn afgekoeld.
De lampen kunnen erg heet worden en brandwonden veroorzaken.
● Raak het glas van de lamp niet aan met blote handen. Als u het glas van
de lamp toch moet vastpakken, gebruik daarvoor dan een schone d roge
doek, om te voorkomen dat er vocht of olie op de lamp komt.
Als de lamp een kras heeft of is gevallen, kan deze defect rake n of breken.
● Zorg ervoor dat de lamp en de borgclips goed vastzitten. Anders kan de
lamp door oververhitting beschadigd raken, kan brand ontstaan o f kan
water binnendringen in de koplampunit. Hierdoor kunnen de kopla mpen
beschadigd raken en kan condensvorming in de koplamp optreden.
● Probeer lampen, stekkers, elektrische circuits of andere onderd elen van
de verlichting niet te repareren of uit elkaar te halen.
Als u dat wel doet, kunt u een elektrische schok krijgen en ernstig letsel
oplopen.
■ Voorkomen van schade en brand
● Controleer of de lampen en borgclips goed vastzitten.
● Controleer het vermogen van de lamp voordat deze wordt geplaatst om
beschadiging door hitte te voorkomen.
PRIUS_OM_OM47C37E_(EE).book Pag e 616 Tuesday, November 20, 2018 2:06 PM

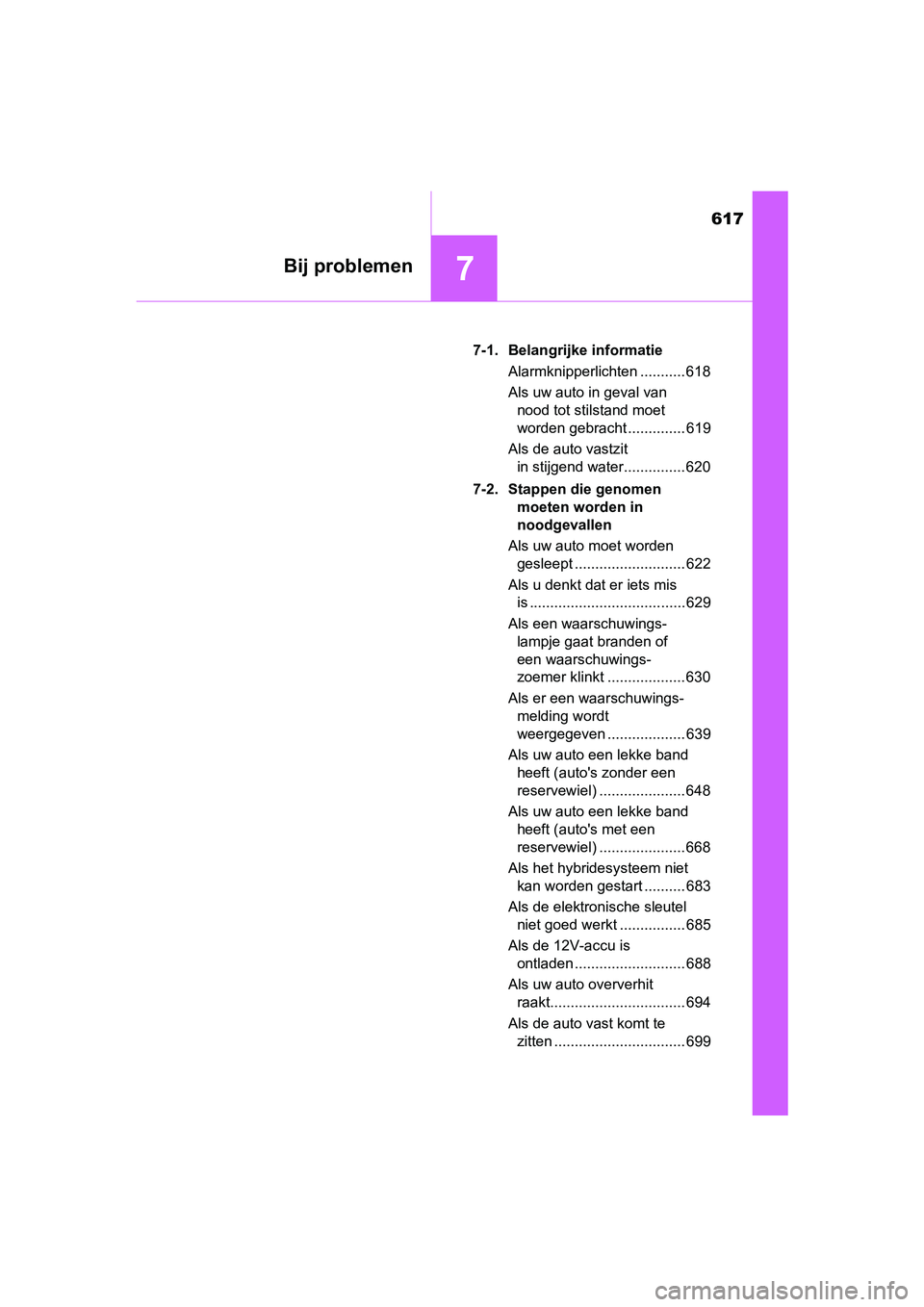

617
7Bij problemen
PRIUS_OM_OM47C37E_(EE)7-1. Belangrijke informatie
Alarmknipperlichten ........... 618
Als uw auto in geval van nood tot stilstand moet
worden gebracht .............. 619
Als de auto vastzit in stijgend water............... 620
7-2. Stappen die genomen moeten worden in
noodgevallen
Als uw auto moet worden gesleept ........................... 622
Als u denkt dat er iets mis is ...................................... 629
Als een waarschuwings- lampje gaat branden of
een waarschuwings-
zoemer klinkt ................... 630
Als er een waarschuwings- melding wordt
weergegeven ................... 639
Als uw auto een lekke band heeft (auto's zonder een
reservewiel) ..................... 648
Als uw auto een lekke band heeft (auto's met een
reservewiel) ..................... 668
Als het hybridesysteem niet kan worden gestart .......... 683
Als de elektronische sleutel niet goed werkt ................ 685
Als de 12V-accu is ontladen ........................... 688
Als uw auto oververhit raakt................................. 694
Als de auto vast komt te zitten ................................ 699
PRIUS_OM_OM47C37E_(EE).book Pag e 617 Tuesday, November 20, 2018 2:06 PM

6187-1. Belangrijke informatie
PRIUS_OM_OM47C37E_(EE)

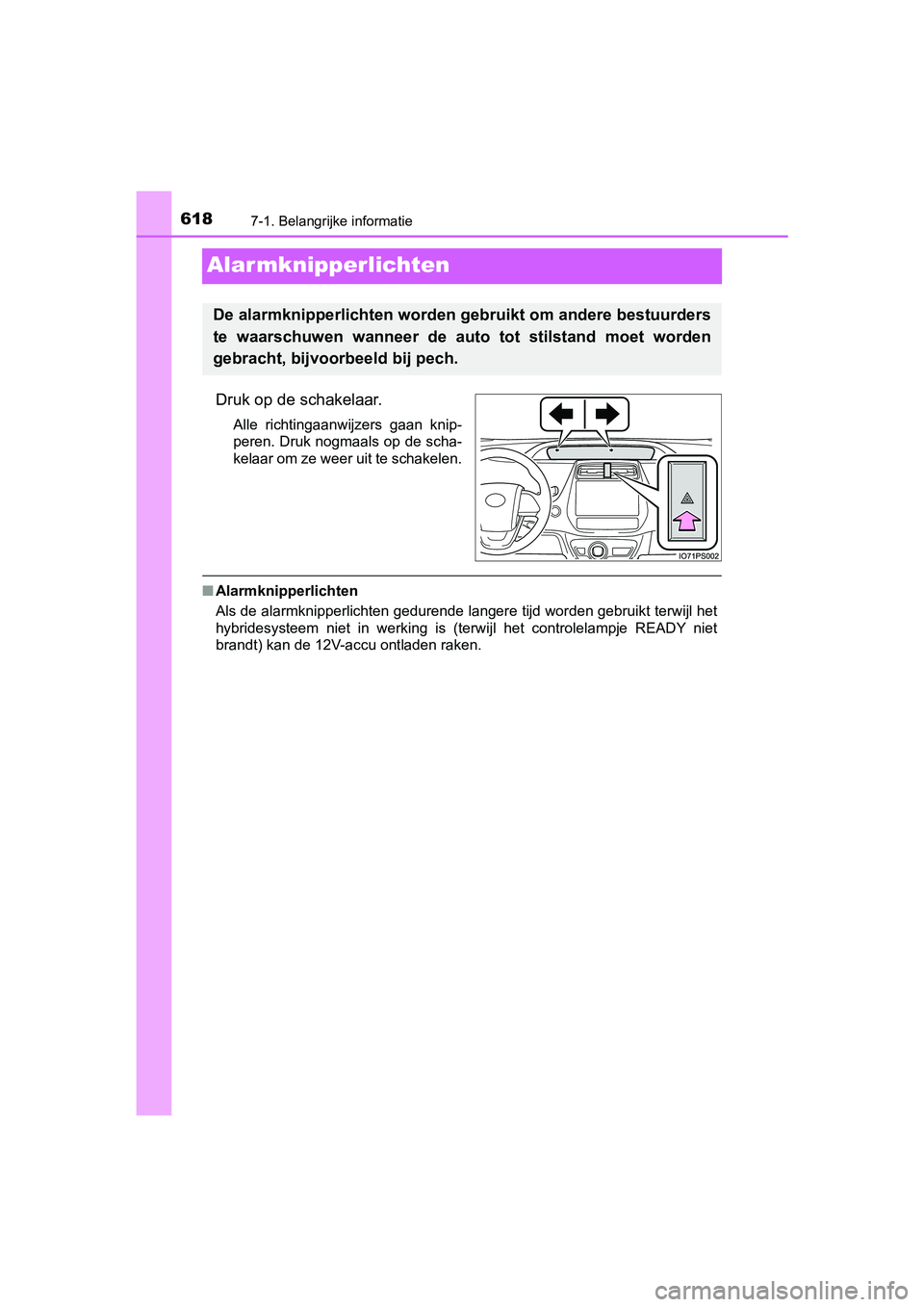

Alar mknipperlichten
Druk op de schakelaar.
Alle richtingaanwijzers gaan knip-
peren. Druk nogmaals op de scha-
kelaar om ze weer uit te schakelen.
■Alarmknipperlichten
Als de alarmknipperlichten gedurende langere tijd worden gebrui kt terwijl het
hybridesysteem niet in werking is (terwijl het controlelampje R EADY niet
brandt) kan de 12V-accu ontladen raken.
De alarmknipperlichten worden gebruikt om andere bestuurders
te waarschuwen wanneer de au to tot stilstand moet worden
gebracht, bijvoorbeeld bij pech.
PRIUS_OM_OM47C37E_(EE).book Pag e 618 Tuesday, November 20, 2018 2:06 PM

6197-1. Belangrijke informatie
PRIUS_OM_OM47C37E_(EE)
7
Bij problemen

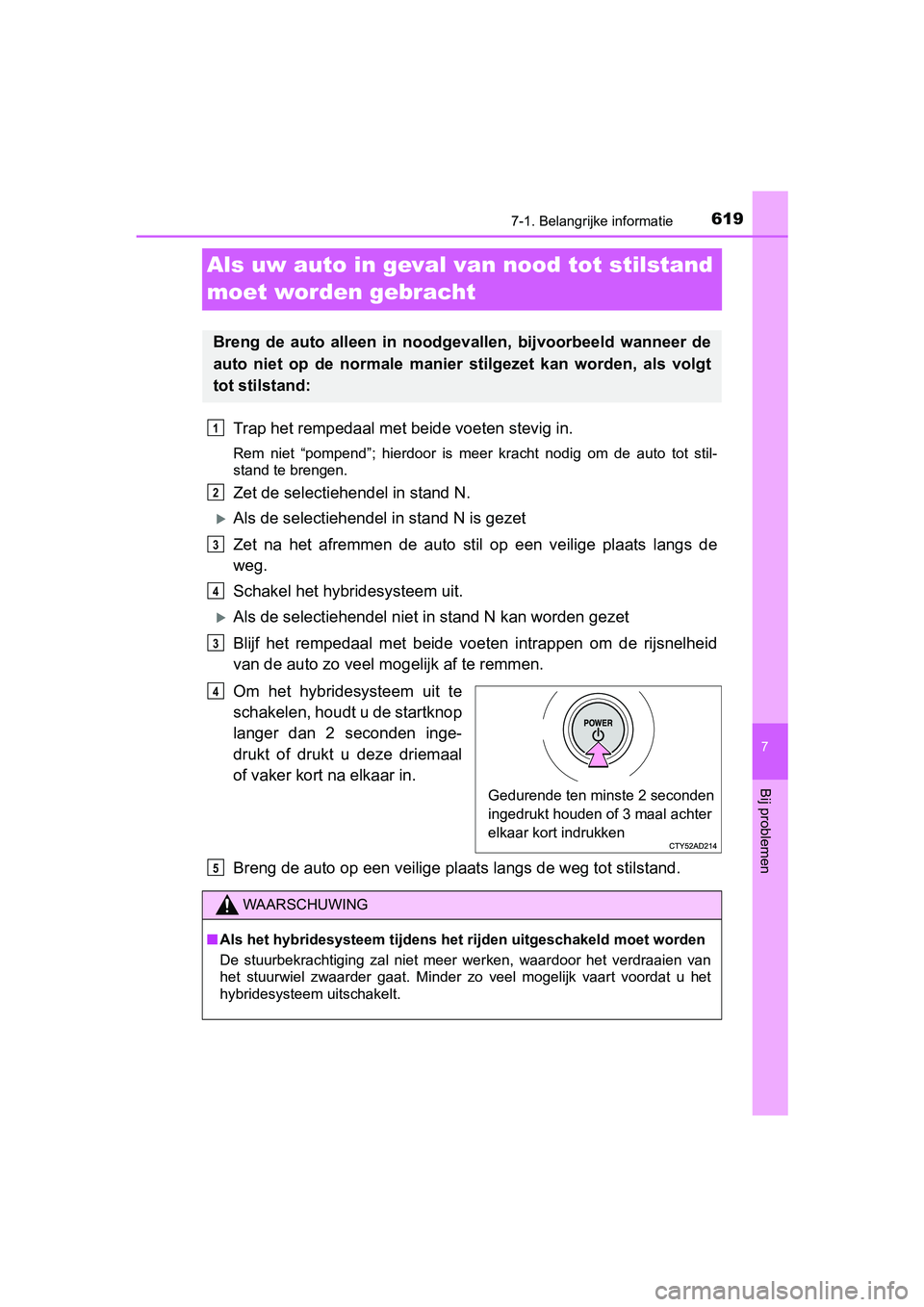

Als uw auto in geval van nood tot stilstand
moet worden gebracht
Trap het rempedaal met be ide voeten stevig in.
Rem niet “pompend”; hierdoor is meer kracht nodig om de auto to t stil-
stand te brengen.
Zet de selectiehe ndel in stand N.
Als de selectiehendel in stand N is gezet
Zet na het afremmen de auto stil op een veilige plaats langs de
weg.
Schakel het hybridesysteem uit.
Als de selectiehendel niet i n stand N kan worden gezet
Blijf het rempedaal met beide voeten intrappen om de rijsnelhei d
van de auto zo veel m ogelijk af te remmen.
Om het hybridesysteem uit te
schakelen, houdt u de startknop
langer dan 2 seconden inge-
drukt of drukt u deze driemaal
of vaker kort na elkaar in.
Breng de auto op een veilige pl aats langs de weg tot stilstand.
Breng de auto alleen in noodgeva llen, bijvoorbeeld wanneer de
auto niet op de normale manier stilgezet kan worden, als volgt
tot stilstand:
1
2
3
4
3
Gedurende ten minste 2 seconden
ingedrukt houden of 3 maal achter
elkaar kort indrukken
Q
WAARSCHUWING
■ Als het hybridesysteem tijdens he t rijden uitgeschakeld moet worden
De stuurbekrachtiging zal niet meer werken, waardoor het verdra aien van
het stuurwiel zwaarder gaat. Mi nder zo veel mogelijk vaart voor dat u het
hybridesysteem uitschakelt.
5
