TOYOTA PRIUS 2020 Bruksanvisningar (in Swedish)

2814-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nUndvika funktionsstörning i frontkameran
Observera följande säkerhetsåtgärder.
Frontkameran kommer annars eventuellt inte att fungera på rätt sätt vilket
kan leda till en olycka med svåra eller livshotande skador som följd.
l Håll alltid vindrutan ren.
• Om vindrutan är smutsig eller täckt av en oljig hinna, vattendroppar, snö
etc, ska den rengöras.
• Om vindrutan har en vattenavstötande beläggning måste vindrutetor- karna ändå används för att avlägsna vattendroppar och liknande från
ytan på vindrutan framför frontkameran.
• Om vindrutans insida är smutsig där den främre kameran är monterad ska du kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verk-
stad, eller annan verkstad med motsvarande kvalifikationer och utrust-
ning.
l Om den del av vindrutan som är framför frontkameran är immig eller täckt
av kondens eller is ska du ta bort imma, kondens eller is med avimnings-
funktionen. ( sid. 438)
l Om vindrutetorkarna inte helt kan avlägsna vattendropparna från ytan på
vindrutan framför frontkameran ska torkarbladen bytas ut.
l Fäst inte tonad film på vindrutan.
l Byt vindruta om den är skadad eller sprucken.
Efter byte av vindruta måste frontkameran omkalibreras. Kontakta en auk-
toriserad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för information.
l Låt inte vätskor komma i kontakt med frontkameran.
l Se till att starkt ljus inte skiner in i frontkameran.
lFäst inga dekaler, t.ex. etiketter, trans-
parenta dekaler eller andra föremål
framför frontkameran på vindrutans ut-
sida (skuggad yta på bilden).
A: Från vindrutans övre del till cirka
1 cm under frontkamerans nedre del
B: Cirka 20 cm (Cirka 10 cm till höger
och vänster från mitten på frontkame-
ran)
OM47E11SE.book Page 281 Friday, December 4, 2020 9:54 AM

2824-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Om ett varningsmeddelande vi sas på informationsdisplayen
Ett system är eventuellt inte tillgängligt för tillfället, eller en funktionsstörning
kan ha uppstått i systemet
l Utför åtgärderna som anges i tabellen i följande situationer: När normala
driftsförutsättningar återställs försvinner meddelandet och systemet funge-
rar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning.
VA R N I N G
l Se till att frontkameran inte blir smutsig eller skadad.
Låt inte fönsterputs fastna på frontkamerans lins när vindrutans insida ren-
görs. Vidrör inte heller linsen.
Kontakta en auktoriserad Toyota-återförsäljare eller Toyota-verkstad, eller
annan verkstad med motsvarande kvalifikationer om linsen är smutsig
eller skadad.
l Utsätt inte frontkameran för hårda stötar.
l Ändra inte frontkamerans installerade läge eller riktning, och ta inte bort
den.
l Ta inte isär frontkameran.
l Gör inga anpassningar av delar i bil en i närheten av frontkameran (den in-
vändiga backspegeln, etc) eller av innertaket.
l Sätt inte fast några tillbehör på motorhuven, radarsensorskyddet eller
främre stötfångaren som kan blockera frontkameran. Kontakta en auktori-
serad Toyota-återförsäljare eller Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och utrustning för information.
l Om en surfbräda eller annat långt föremål placeras på taket ska du se till
att frontkameran inte blockeras.
l Modifiera inte strålkastarna eller annan belysning.
OM47E11SE.book Page 282 Friday, December 4, 2020 9:54 AM

2834-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)l
I följande situationer, om situationen har förändrats (eller bilen har körts en
stund) och normala driftsförutsättningar detekteras försvinner meddelandet
och systemet fungerar igen.
Om meddelandet inte försvinner ska du kontakta en auktoriserad Toyota-åter-
försäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifi-
kationer och utrustning. • När temperaturen runt den främre ka meran ligger utanför driftsområdet,
t.ex. om bilen står i solen eller i extremt kall miljö
• Om frontkameran inte kan detektera föremål framför bilen, t.ex. vid kör- ning i mörker, snö eller dimma, eller om starkt ljus skiner in i frontkameran
SituationÅtgärder
Om ytan runt en sensor blir
täckt med smuts, fukt (immig,
täckt med kondens, is etc), eller
annatRengör delen av vindrutan framför främre ka-
meran med vindrutetorkarna eller luftkonditio-
neringens avimningssystem (
sid. 438)
När temperaturen runt frontka-
meran överskrider driftsområ-
det, t.ex. om bilen står i solen
eller i extremt kall miljö
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkameran.Om ett solskydd användes när bilen
var parkerad kan solskenet reflekteras
från solskyddets yta, beroende på typ
av solskydd, och orsaka alltför hög
temperatur i frontkameran.
Om frontkameran är het, t.ex. efter att
bilen har varit parkerad i solen, ska du
använda luftkonditioneringen för att
sänka temperaturen runt frontkameran.
Ytan framför frontkameran är
skymd när t.ex. motorhuven är
öppen eller en dekal är fäst på
delen av vindrutan som är fram-
för frontkameran.
Stäng motorhuven, ta bort dekalen etc,
för att avlägsna blockeringen.
OM47E11SE.book Page 283 Friday, December 4, 2020 9:54 AM

2844-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
PCS (Aktivt krockskyddssystem)
Systemet känner eventuellt inte av följande:
l Fordon
l Cyklister
l Fotgängare
: I förekommande fall
Det aktiva krockskyddssystemet använder en radarsensor och
en frontkamera till att känna av föremål ( sid. 284) framför bi-
len. När systemet bedömer att sannolikheten för en frontalkrock
med ett föremål är hög uppmanas föraren av en varning att göra
en undanmanöver. Det potentiella br omstrycket ökas för att hjäl-
pa föraren undvika kollisionen. Om systemet bedömer att san-
nolikheten för en frontalkrock med ett föremål är extremt hög an-
sätts bromsarna automatiskt för a tt bidra till att kollisionen und-
viks eller till att minska stöten vid kollisionen.
Det aktiva krockskyddet kan inak tiveras/aktiveras och avståndsin-
ställningen för varningen kan ändras. ( sid. 288)
Avkänningsbara föremål
OM47E11SE.book Page 284 Friday, December 4, 2020 9:54 AM

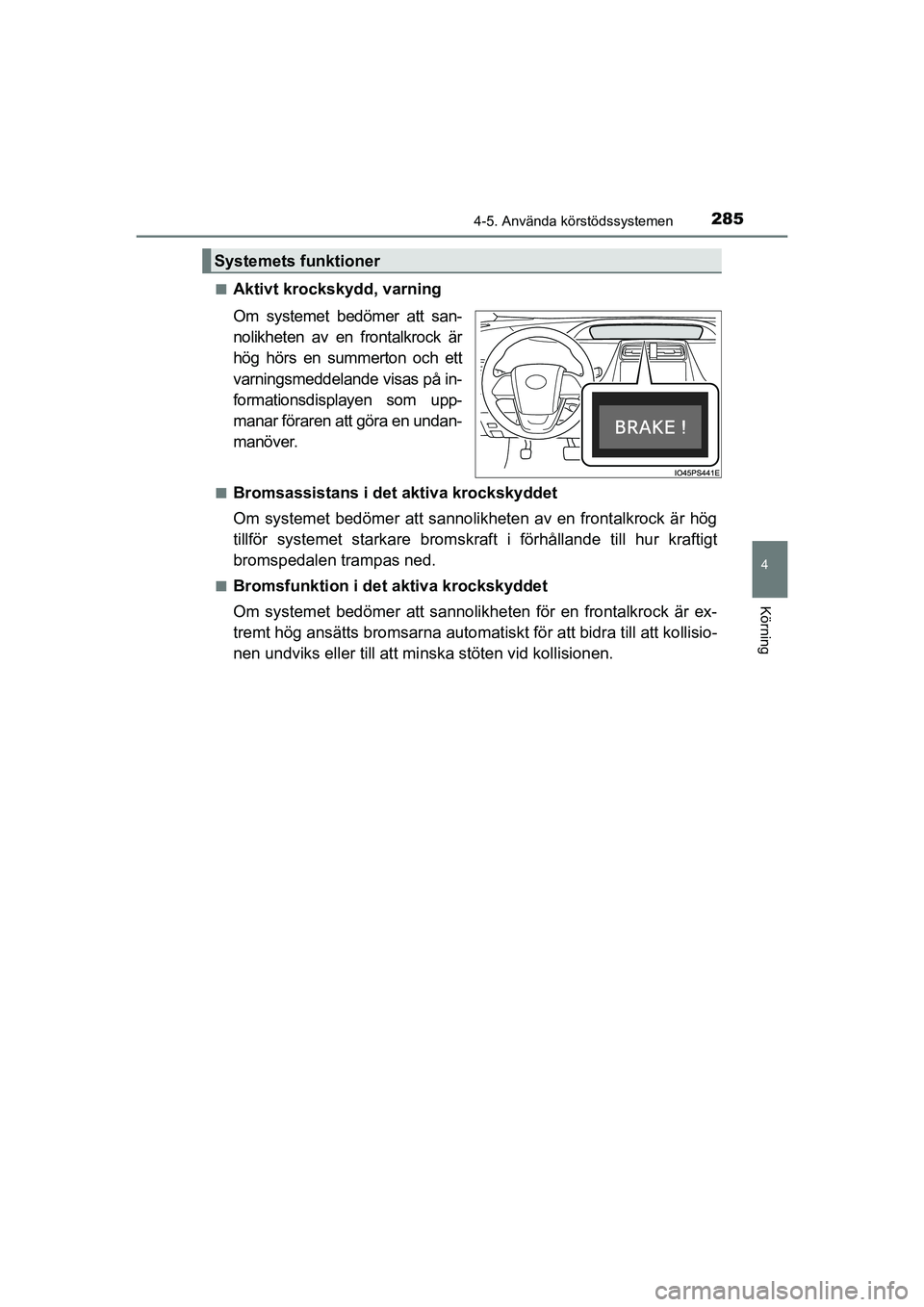

2854-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)n
Aktivt krockskydd, varning
Om systemet bedömer att san-
nolikheten av en frontalkrock är
hög hörs en summerton och ett
varningsmeddelande visas på in-
formationsdisplayen som upp-
manar föraren att göra en undan-
manöver.
nBromsassistans i det aktiva krockskyddet
Om systemet bedömer at
t sannolikheten av en frontalkrock är hög
tillför systemet starka re bromskraft i förhållande till hur kraftigt
bromspedalen trampas ned.
nBromsfunktion i det aktiva krockskyddet
Om systemet bedömer att sannolik heten för en frontalkrock är ex-
tremt hög ansätts bromsarna automatisk t för att bidra till att kollisio-
nen undviks eller till att mi nska stöten vid kollisionen.
Systemets funktioner
OM47E11SE.book Page 285 Friday, December 4, 2020 9:54 AM

2864-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nBegränsningar i det aktiva krockskyddet
l Föraren själv ansvarar för att bilen framförs på säkert sätt. Kör alltid var-
samt och var alltid uppmärksam på omgivningen.
Använd under inga omständigheter det aktiva krockskyddet istället för nor-
mala bromsmetoder. Det här systemet hindrar inte kollisioner eller mildrar
inte skador i varje situation. Förlita dig inte alltför mycket på det här syste-
met. I annat fall kan det leda till en olyckshändelse som kan resultera i
svåra eller livshotande skador.
l Trots att systemet är avsett att bidra till att undvika eller minska kraften i en
kollision kan effektiviteten förändras i förhållande till olika förutsättningar.
Därför kan systemet eventuellt inte alltid prestera på samma nivå.
Läs noga följande villkor. Förlita dig inte alltför mycket på det här systemet,
kör alltid försiktigt.
• Omständigheter som kan utlösa systemet även om ingen sannolikhet
för kollision föreligger: sid. 290
• Omständigheter då systemet inte alltid fungerar på rätt sä\
tt: sid. 292
l Försök inte att själv testa det aktiva krockskyddssystemet.
Beroende på föremålen som används för testningen (provdo\
ckor, föremål i
kartong som ska föreställa avkänningsbra föremål, etc.), kommer syste-
met eventuellt inte att fungera på rätt sätt vilket kan leda ti\
ll en olycka.
n Bromsfunktion i det aktiva krockskyddet
l När bromsfunktionen i det aktiva krockskyddet är aktiv tillförs kraftig brom-
skraft.
l Om bilen stannas av att bromsfunktionen i det aktiva krockskyddet har ak-
tiverats stängs denna funktion av efter cirka 2 sekunder. Trampa ned
bromspedalen efter behov.
l Bromsfunktionen i det aktiva krockskyddet fungerar eventuellt inte om
vissa åtgärder utförs av föraren. Om gaspedalen trampas ned hårt eller
om ratten vrids bedömer systemet eventuellt att föraren gör en undanma-
növer och vilket möjligen hindrar att bromsfunktionen i det aktiva krock-
skyddet aktiveras.
l I vissa situationer medan bromsfunktionen i det aktiva krockskyddet är ak-
tivt kan den stängas av om gaspedalen trampas ned hårt eller om ratten
vrids och systemet bedömer att föraren gör en undanmanöver.
l Om bromspedalen är nedtrampad fastställer systemet eventuellt att föra-
ren gör en undanmanöver och kan då senarelägga aktiveringen av broms-
funktionen i det aktiva krockskyddet.
OM47E11SE.book Page 286 Friday, December 4, 2020 9:54 AM

2874-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
VA R N I N G
nNär det aktiva krockskyddssystemet ska inaktiveras
I följande situationer ska systemet inaktiveras eftersom det annars eventu-
ellt inte kommer att fungera korrekt vilket kan leda till en olycka med svåra
eller livshotande skador som följd:
l Om bilen bogseras
l Om bilen bogserar en annan bil
l Om bilen transporteras med lastbil, båt, tåg eller liknande transportmedel
l Om bilen är upphöjd på en lyft med hybridsystemet igång och \
däcken kan
rotera fritt
l Vid kontroll av bilen med provningstrumma, t.ex. chassidynamometer eller
med testinstrument för hastighet, eller hjulbalanserare i bilen
l Om den främre stötfångaren eller frontgrillen utsätts för en kraftig stöt på
grund av en olyckshändelse eller annan orsak
l Om bilen inte kan köras på stabilt sätt, t.ex. om den har varit utsatt för en
olyckshändelse eller en funktionsstörning har uppstått
l Om bilen körs på ett sportigt sätt eller i terräng
l Om däcken inte har korrekt lufttryck
l Om däcken är svårt slitna
l Om andra däck än de som specificeras är monterade på bilen
l Om snökedjor är monterade
l Om nödhjul eller reparationssatsen för akut däcklagning används
l Om utrustning (t.ex. snöplog eller liknande) som eventuellt blockerar ra-
darsensorn eller frontkameran är tillfälligt monterad på bilen
OM47E11SE.book Page 287 Friday, December 4, 2020 9:54 AM

2884-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Aktivera/inaktivera det aktiva krockskyddet
Det aktiva krockskyddet kan aktiveras/inaktiveras med
(
 sid. 146) på informationsdisplayen.
Systemet aktiveras automatiskt varje gång startknappen trycks till tänd-
ningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett
meddelande visas på informa-
tionsdisplayen.
nÄndra avståndsinställning fö r varningen i det aktiva krock-
skyddet
Avståndsinställningen för det aktiva krockskyddet kan ändras med ns
( sid. 146) på informationsdisplayen.
Avståndsinställningen behålls när startknappen trycks till avstängt läge.
Om det aktiva krockskyddet inaktiveras och sedan aktiveras igen åter-
går avståndsinställningen till standardinställningen (medel\
).
Tidig
Medel
Detta är standardinställningen.
Sen
Ändra inställningar för det aktiva krockskyddet
1
2
3
OM47E11SE.book Page 288 Friday, December 4, 2020 9:54 AM

2894-5. Använda körstödssystemen
4
Körning
PRIUS_OM_OM47B91E_(EE)
nDriftsförutsättningar
Det aktiva krockskyddet är aktiverat och systemet bedömer att sannolikheten
av en frontalkrock med ett detekterat föremål är hög.
Varje funktion är igång vid följande hastighet
lAktivt krockskydd, varning
l Bromsassistans i det aktiva krockskyddet
l Bromsfunktion i det aktiva krockskyddet
Systemet aktiveras eventuellt inte i följande situationer:
l Om en batterikabel till 12-voltsbatteriet har tagits bort och anslutits igen och
om bilen sedan inte har körts under en viss tid
l Om växelläget är R
l När indikatorn VSC OFF tänds (endast varningsfunktionen i det aktiva
krockskyddet är aktiv)
Avkänningsbara föremålBilens hastighetRelativ hastighet mel-
lan din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och
fotgängareCa 10 till 80 km/timCa 10 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mel-
lan din bil och föremålet
FordonCa 30 till 180 km/timCa 30 till 180 km/tim
Cyklister och
fotgängareCa 30 till 80 km/timCa 30 till 80 km/tim
Avkänningsbara föremålBilens hastighetRelativ hastighet mel-
lan din bil och föremålet
FordonCa 10 till 180 km/timCa 10 till 180 km/tim
Cyklister och
fotgängareCa 10 till 80 km/timCa 10 till 80 km/tim
OM47E11SE.book Page 289 Friday, December 4, 2020 9:54 AM

2904-5. Använda körstödssystemen
PRIUS_OM_OM47B91E_(EE)n
Funktion för detektering av föremål
n Avstängning av bromsen i det aktiva krockskyddet
Om något av följande inträffar medan bromsfunktionen i det aktiva krockskyd-
det är aktiv stängs den av:
lGaspedalen trampas ned hårt.
l Ratten vrids hårt eller plötsligt.
n Förhållanden som kan utlösa systemet även om ingen sannolikhet för
kollision föreligger
lI några situationer, som följande, kan sensorn fastställa att en kollision kan
vara möjlig och aktiveras.
• När du passerar ett avkänningsbart föremål, etc
• Vid filbyte medan du kör om ett avkänningsbart föremål, etc
• När du snabbt närmar dig ett avkänningsbart föremål etc.
• När du närmar dig föremål vid vägkanten, t.ex. avkänningsbara föremål,
räcken, elstolpar, träd eller murar
Systemet detekterar föremål baserat på
deras storlek, profil, rörelse, etc. Ett före-
mål känns eventuellt inte av beroende på
ljusstyrkan i omgivningen samt rörelsen,
hållningen och vinkeln på det detekterade
föremålet vilket hindrar systemet från att
fungera på rätt sätt. (
sid. 292)
Illustrationen visar en bild på avkännings-
bara föremål.
• När du närmar dig ett avkänningsbartföremål i en närliggande fil eller på
vägkanten, t.ex. vid ändring av fär-
driktning eller vid körning på en sling-
rande väg
OM47E11SE.book Page 290 Friday, December 4, 2020 9:54 AM
