TOYOTA PRIUS 2020 Manuale duso (in Italian)

4314-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)

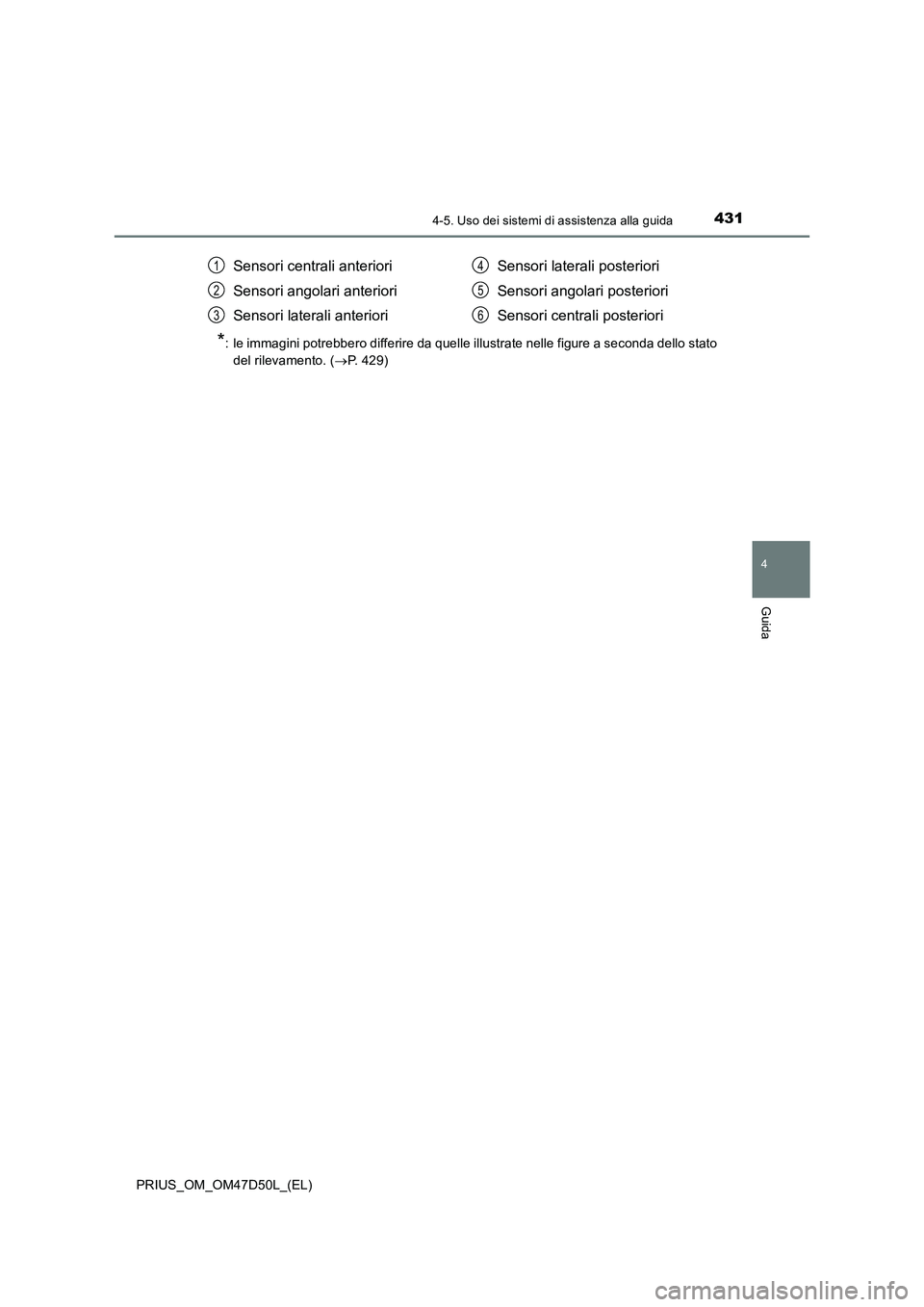

*: le immagini potrebbero differire da quelle illustrate nelle figure a seconda dello stato
del rilevamento. (P. 429)
Sensori centrali anteriori
Sensori angolari anteriori
Sensori laterali anterioriSensori laterali posteriori
Sensori angolari posteriori
Sensori centrali posteriori1
2
3
4
5
6

4324-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
Quando viene rilevato un ostacolo, si attiva il cicalino.
●All’avvicinarsi dell’ostacolo, il suono del cicalino è più veloce. Quando
l’ostacolo è vicinissimo, il cicalino passa da un suono intermittente (segnali
acustici brevi) a un suono continuo (segnale acustico lungo).
• La distanza dall’ostacolo rilevata dal sensore angolare anteriore è circa
35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore laterale anteriore o dal
sensore laterale posteriore è circa 30 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore anteriore è circa 35 cm o
inferiore
• La distanza dall’ostacolo rilevata dal sensore angolare posteriore è
circa 35 cm o inferiore
• La distanza dall’ostacolo rilevata dal sensore posteriore è circa 35 cm o
inferiore
●Quando un ostacolo viene rilevato contemporaneamente da più sensori, il
cicalino si attiva in base alla distanza dall’ostacolo più vicino.
●Quando vengono rilevati contemporaneamente ostacoli sulla parte ante-
riore e posteriore del veicolo, si attiva un cicalino con suoni separati in
base alla distanza rispetto a ciascun ostacolo.
Il volume e l’attivazione del cicalino possono essere modificati. (P. 722)
Cicalino

4334-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)

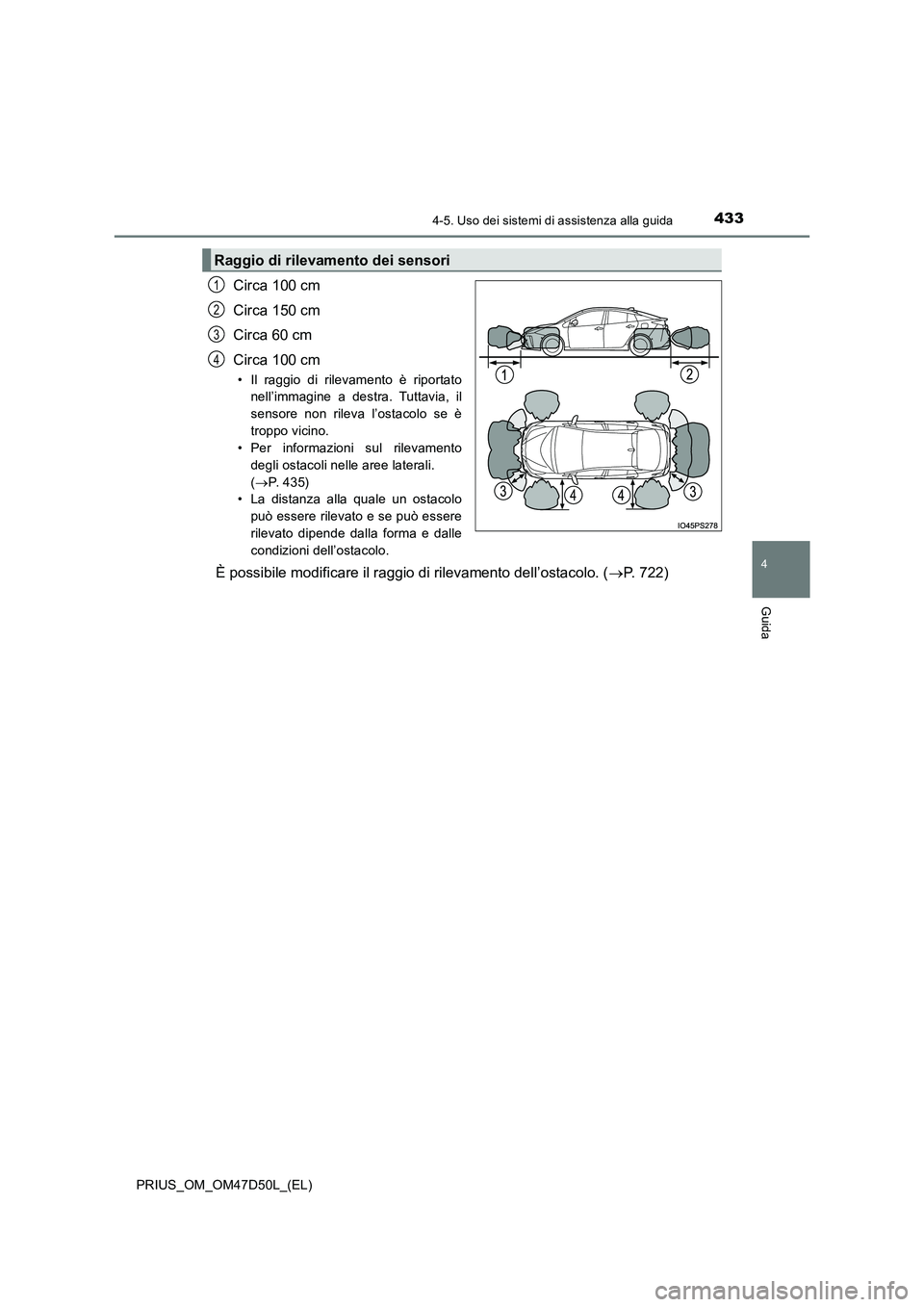

Circa 100 cm
Circa 150 cm
Circa 60 cm
Circa 100 cm
• Il raggio di rilevamento è riportato
nell’immagine a destra. Tuttavia, il
sensore non rileva l’ostacolo se è
troppo vicino.
• Per informazioni sul rilevamento
degli ostacoli nelle aree laterali.
( P. 4 3 5 )
• La distanza alla quale un ostacolo
può essere rilevato e se può essere
rilevato dipende dalla forma e dalle
condizioni dell’ostacolo.
È possibile modificare il raggio di rilevamento dell’ostacolo. ( P. 722)
Raggio di rilevamento dei sensori
1
2
3
4

4344-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)
■Condizioni operative
L’interruttore di alimentazione è acceso
●Sensori angolari anteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
●Sensori laterali anteriori/sensori laterali posteriori:
• La posizione del cambio non è su P
• La velocità del veicolo è circa 10 km/h o inferiore
• Il volante viene girato di circa 90 o più
●Sensori centrali anteriori:
• La posizione del cambio non è su P o R
• La velocità del veicolo è circa 10 km/h o inferiore
●Sensori angolari posteriori/sensori centrali posteriori:
La posizione del cambio è su R
■Display a comparsa sensore di assistenza al parcheggio Toyota
P. 4 5 7
■Informazioni sul rilevamento dei sensori
●Le aree di rilevazione del sensore sono limitate alle aree intorno al paraurti del vei-
colo.
●A seconda della forma dell’ostacolo e di altri fattori, la distanza di rilevamento può
essere ridotta, o il rilevamento può risultare impossibile.
●Gli ostacoli potrebbero non essere rilevati se sono troppo vicini al sensore.
●Si verificherà un breve ritardo tra il rilevamento dell’ostacolo e la visualizzazione.
Anche a basse velocità, se ci si avvicina troppo a un ostacolo prima dell’attivazione
della visualizzazione e del cicalino, è possibile che la visualizzazione e il cicalino non
si attivino.
●Paletti sottili o oggetti più bassi del sensore potrebbero non essere rilevati durante
l’avvicinamento, anche se sono stati già rilevati una volta.
●Potrebbe risultare difficile udire i segnali acustici a causa del volume dell’impianto
audio o del fruscio dell’aria nell’impianto dell’aria condizionata.

4354-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
■ Funzione di avvertenza ostacoli
Quando un ostacolo nelle aree laterali si trova sulla traiettoria del veicolo che si sposta
in marcia avanti o indietro, questa funzione avverte il conducente tramite visualizza-
zione sul display e un cicalino.
■ Rilevamento ostacolo nelle aree laterali
● Gli ostacoli nelle aree laterali sono rilevati durante la guida mediante la scansione
delle aree laterali con i sensori laterali. Gli ostacoli riconosciuti vengono mantenuti in
memoria fino a 2 minuti circa.
● Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino al completamento
della scansione. Dopo che l’interruttore di alimentazione viene acceso, la scansione
viene completata dopo aver guidato il veicolo per un breve periodo di tempo.
● Quando un ostacolo quale un altro veicolo, un pedone o un animale viene rilevato dai
sensori laterali, l’ostacolo può continuare a essere rilevato anche quando non rientra
più nell’area di rilevamento del sensore laterale.
■ Se appare il messaggio “Pulire sonar parcheggio.” sul display multi-informazioni
Un sensore potrebbe essere sporco o ricoperto di neve o ghiaccio. In questi casi, se il
sensore viene pulito, il sistema dovrebbe tornare alla normalità.
Inoltre, se il sensore è congelato a causa delle basse temperature, potrebbe essere
visualizzato un display di guasto o un ostacolo potrebbe non essere rilevato. Se si
scongela il sensore, il sistema dovrebbe tornare alla normalità.
■ Se appare il messaggio “Controllare sistema sonar di parcheggio.” sul display
multi-informazioni
A seconda dell’anomalia del sensore, il dispositivo potrebbe non funzionare normal-
mente. Far controllare il veicolo presso un concessionario o un’officina autorizzata
Toyota, o presso un’altra officina di fiducia.
■ Personalizzazione
Le impostazioni (ad es.il volume del cicalino) possono essere modificate.
(Funzioni personalizzabili: P. 722)
Ostacolo
Traiettoria del veicolo calcolata
1
2

4364-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)

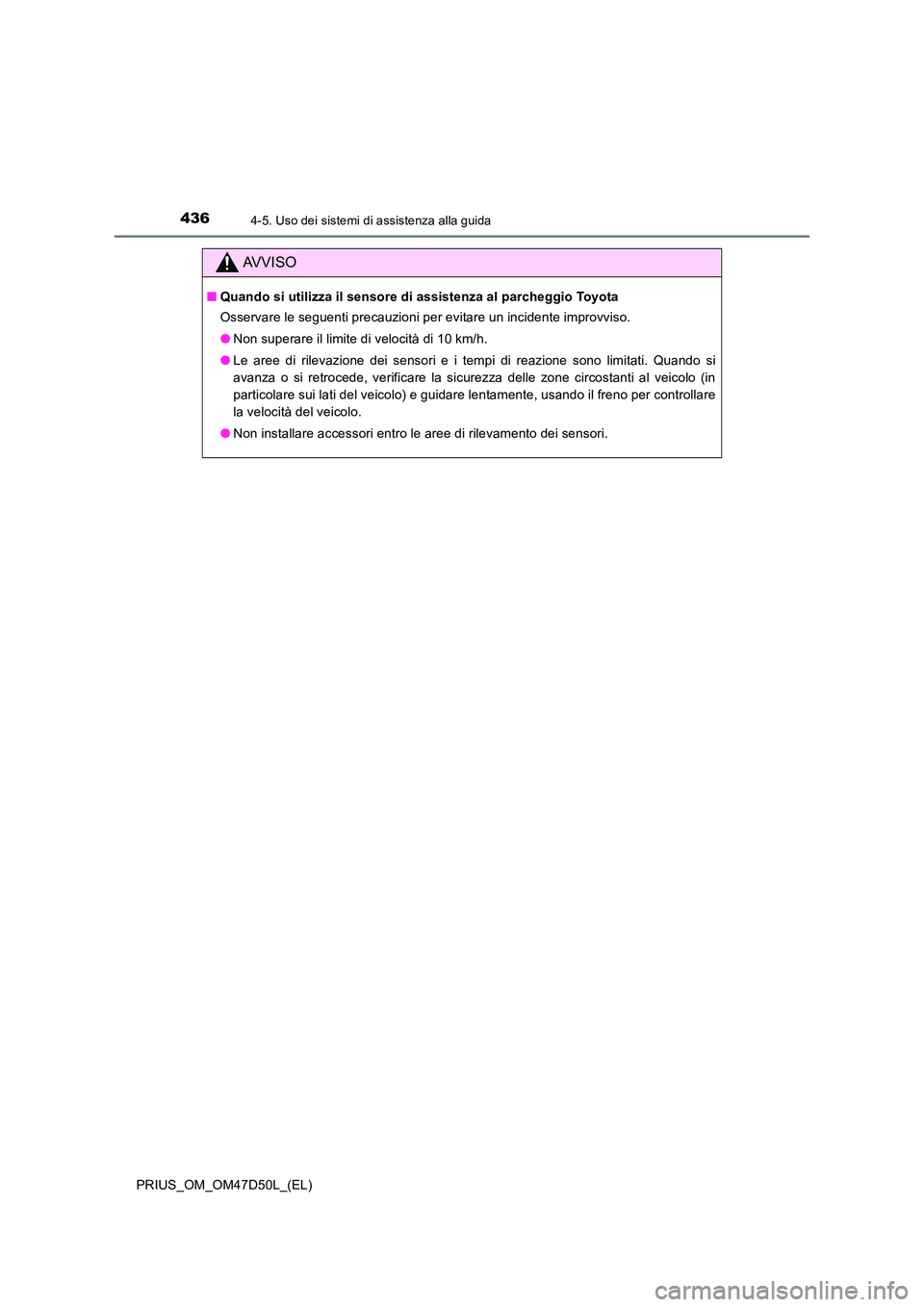

AVVISO
■Quando si utilizza il sensore di assistenza al parcheggio Toyota
Osservare le seguenti precauzioni per evitare un incidente improvviso.
● Non superare il limite di velocità di 10 km/h.
● Le aree di rilevazione dei sensori e i tempi di reazione sono limitati. Quando si
avanza o si retrocede, verificare la sicurezza delle zone circostanti al veicolo (in
particolare sui lati del veicolo) e guidare lentamente, usando il freno per controllare
la velocità del veicolo.
● Non installare accessori entro le aree di rilevamento dei sensori.

4374-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)

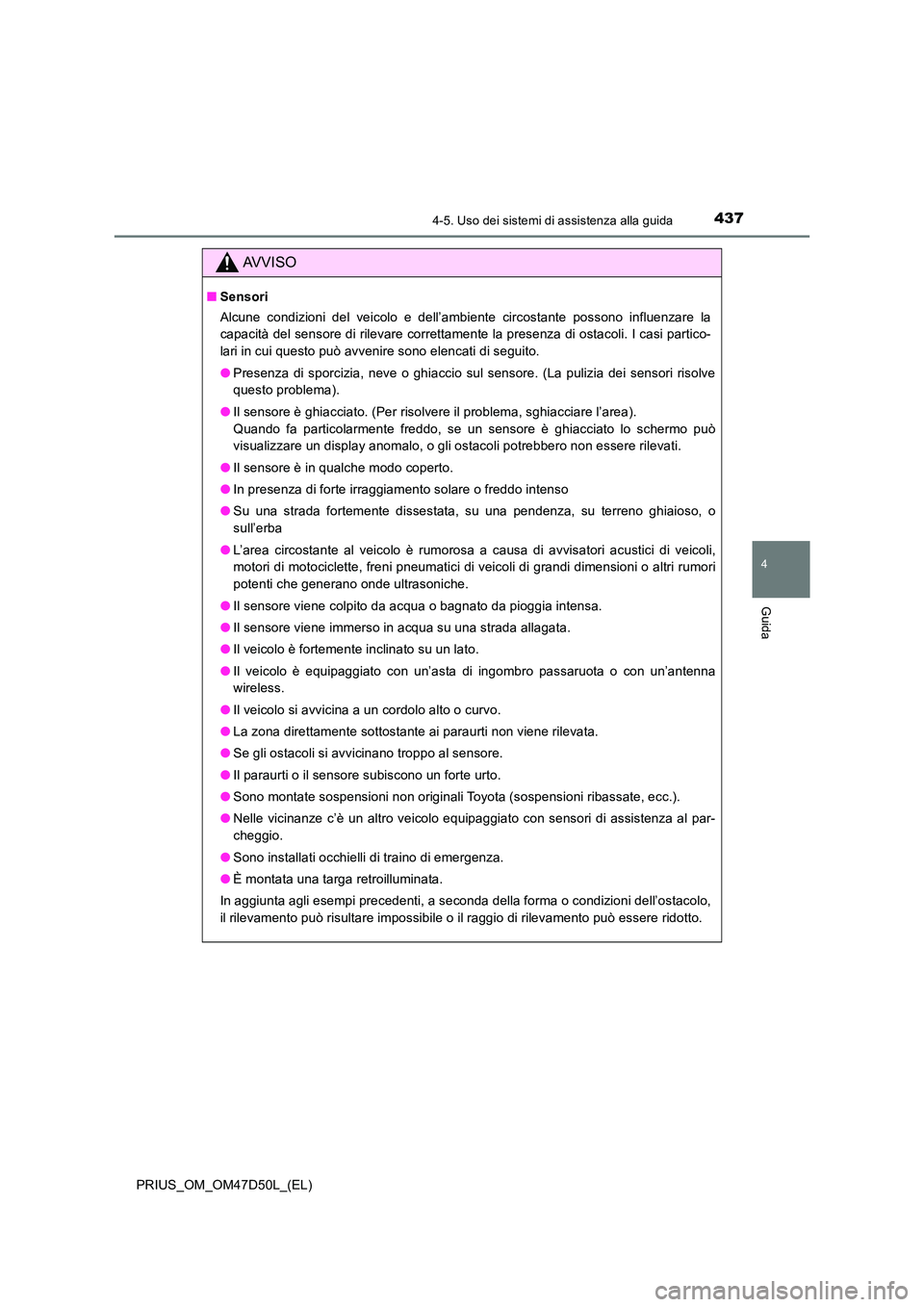

AVVISO
■Sensori
Alcune condizioni del veicolo e dell’ambiente circostante possono influenzare la
capacità del sensore di rilevare correttamente la presenza di ostacoli. I casi partico-
lari in cui questo può avvenire sono elencati di seguito.
● Presenza di sporcizia, neve o ghiaccio sul sensore. (La pulizia dei sensori risolve
questo problema).
● Il sensore è ghiacciato. (Per risolvere il problema, sghiacciare l’area).
Quando fa particolarmente freddo, se un sensore è ghiacciato lo schermo può
visualizzare un display anomalo, o gli ostacoli potrebbero non essere rilevati.
● Il sensore è in qualche modo coperto.
● In presenza di forte irraggiamento solare o freddo intenso
● Su una strada fortemente dissestata, su una pendenza, su terreno ghiaioso, o
sull’erba
● L’area circostante al veicolo è rumorosa a causa di avvisatori acustici di veicoli,
motori di motociclette, freni pneumatici di veicoli di grandi dimensioni o altri rumori
potenti che generano onde ultrasoniche.
● Il sensore viene colpito da acqua o bagnato da pioggia intensa.
● Il sensore viene immerso in acqua su una strada allagata.
● Il veicolo è fortemente inclinato su un lato.
● Il veicolo è equipaggiato con un’asta di ingombro passaruota o con un’antenna
wireless.
● Il veicolo si avvicina a un cordolo alto o curvo.
● La zona direttamente sottostante ai paraurti non viene rilevata.
● Se gli ostacoli si avvicinano troppo al sensore.
● Il paraurti o il sensore subiscono un forte urto.
● Sono montate sospensioni non originali Toyota (sospensioni ribassate, ecc.).
● Nelle vicinanze c’è un altro veicolo equipaggiato con sensori di assistenza al par-
cheggio.
● Sono installati occhielli di traino di emergenza.
● È montata una targa retroilluminata.
In aggiunta agli esempi precedenti, a seconda della forma o condizioni dell’ostacolo,
il rilevamento può risultare impossibile o il raggio di rilevamento può essere ridotto.

4384-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)

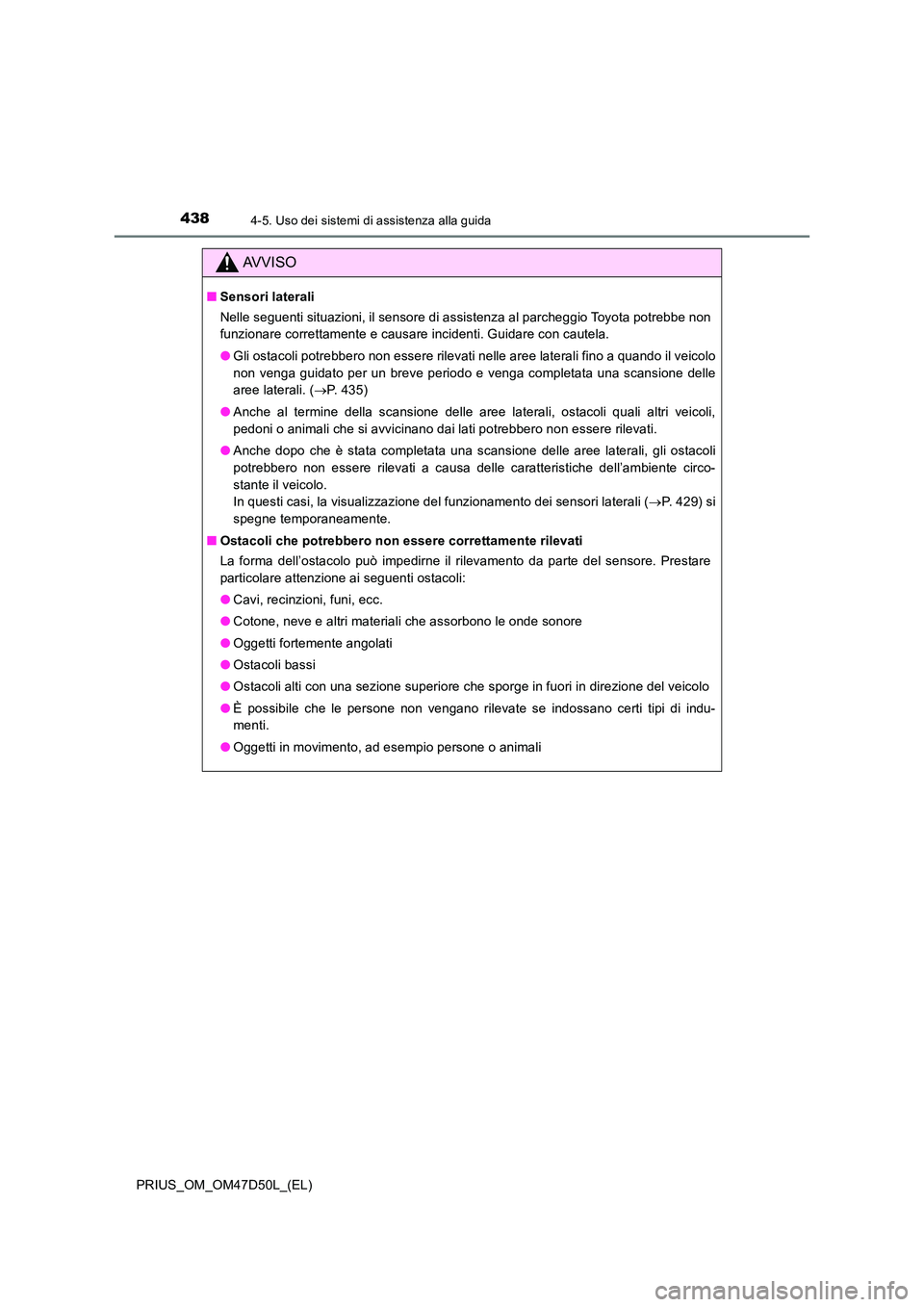

AVVISO
■Sensori laterali
Nelle seguenti situazioni, il sensore di assistenza al parcheggio Toyota potrebbe non
funzionare correttamente e causare incidenti. Guidare con cautela.
● Gli ostacoli potrebbero non essere rilevati nelle aree laterali fino a quando il veicolo
non venga guidato per un breve periodo e venga completata una scansione delle
aree laterali. ( P. 435)
● Anche al termine della scansione delle aree laterali, ostacoli quali altri veicoli,
pedoni o animali che si avvicinano dai lati potrebbero non essere rilevati.
● Anche dopo che è stata completata una scansione delle aree laterali, gli ostacoli
potrebbero non essere rilevati a causa delle caratteristiche dell’ambiente circo-
stante il veicolo.
In questi casi, la visualizzazione del funzionamento dei sensori laterali ( P. 429) si
spegne temporaneamente.
■ Ostacoli che potrebbero non essere correttamente rilevati
La forma dell’ostacolo può impedirne il rilevamento da parte del sensore. Prestare
particolare attenzione ai seguenti ostacoli:
● Cavi, recinzioni, funi, ecc.
● Cotone, neve e altri materiali che assorbono le onde sonore
● Oggetti fortemente angolati
● Ostacoli bassi
● Ostacoli alti con una sezione superiore che sporge in fuori in direzione del veicolo
● È possibile che le persone non vengano rilevate se indossano certi tipi di indu-
menti.
● Oggetti in movimento, ad esempio persone o animali

4394-5. Uso dei sistemi di assistenza alla guida
4
Guida
PRIUS_OM_OM47D50L_(EL)
NOTA
■Quando si utilizza il sensore di assistenza al parcheggio Toyota
Nelle situazioni che seguono, il sistema potrebbe non funzionare correttamente a
causa di un’anomalia del sensore o altro. Far controllare il veicolo presso un conces-
sionario o un’officina autorizzata Toyota, o presso un’altra officina di fiducia.
● Quando non vengono rilevati ostacoli, il display di funzionamento del sensore di
assistenza al parcheggio Toyota lampeggia e si attiva un segnale acustico.
● Se l’area intorno ad un sensore urta qualcosa, o subisce un forte colpo.
● Se il paraurti urta qualcosa.
● Se il display viene visualizzato continuamente, senza alcun segnale acustico.
● Se si verifica un errore a livello di display, controllare anzitutto il sensore.
Se l’errore si verifica anche in assenza di ghiaccio, neve o fango sul sensore, è
probabile che ci sia un’anomalia nel sensore.
■ Note relative al lavaggio del veicolo
● Non dirigere getti intensi di acqua o vapore sull’area del sensore.
Ciò potrebbe causare il cattivo funzionamento del sensore.
● Se si utilizza vapore per lavare il veicolo, non dirigere il vapore troppo vicino ai sen-
sori. I sensori potrebbero non funzionare correttamente se vengono esposti al
vapore.

4404-5. Uso dei sistemi di assistenza alla guida
PRIUS_OM_OM47D50L_(EL)

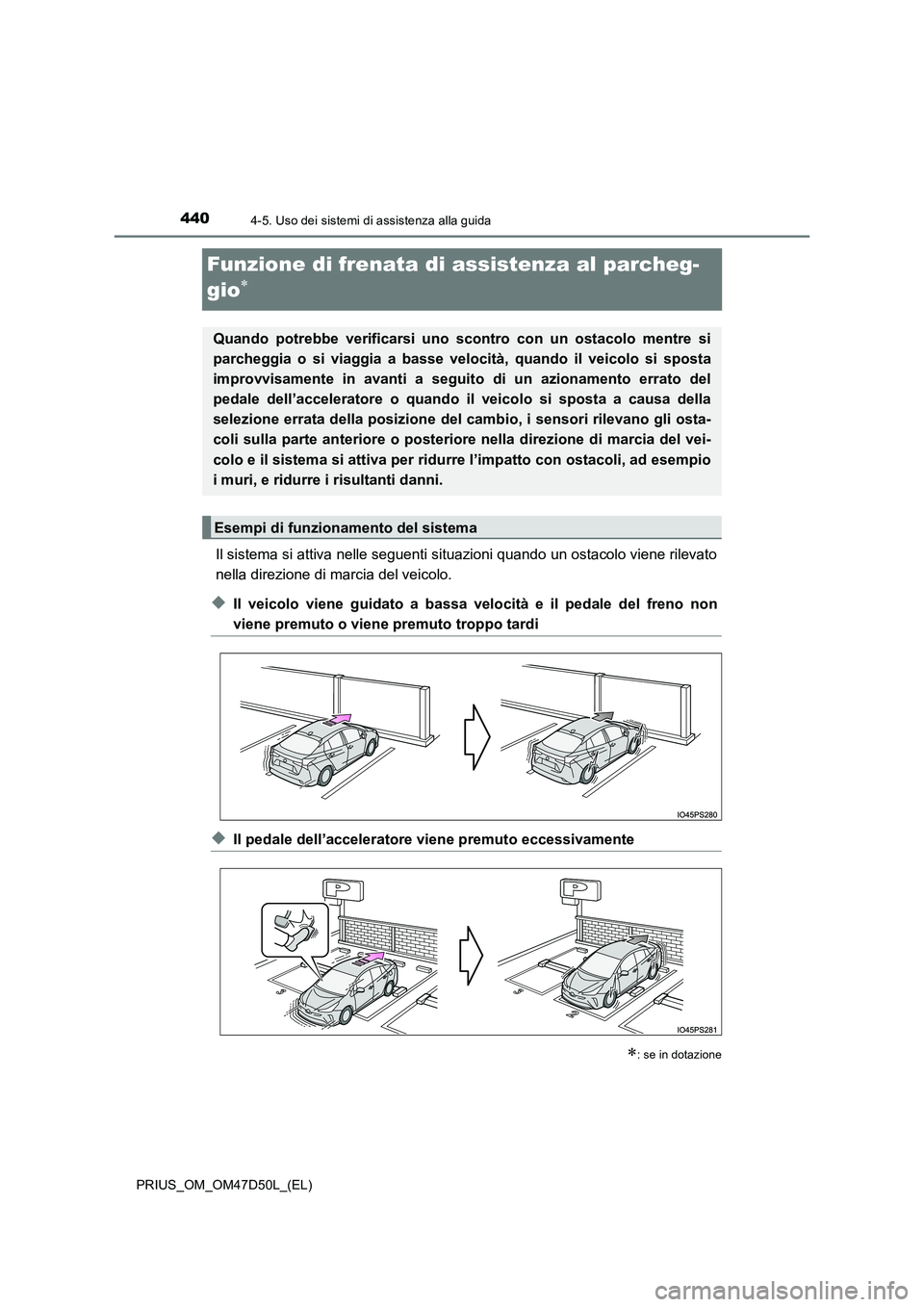

Funzione di frenata di assistenza al parcheg-
gio
Il sistema si attiva nelle seguenti situazioni quando un ostacolo viene rilevato
nella direzione di marcia del veicolo.
◆Il veicolo viene guidato a bassa velocità e il pedale del freno non
viene premuto o viene premuto troppo tardi
◆Il pedale dell’acceleratore viene premuto eccessivamente
: se in dotazione
Quando potrebbe verificarsi uno scontro con un ostacolo mentre si
parcheggia o si viaggia a basse velocità, quando il veicolo si sposta
improvvisamente in avanti a seguito di un azionamento errato del
pedale dell’acceleratore o quando il veicolo si sposta a causa della
selezione errata della posizione del cambio, i sensori rilevano gli osta-
coli sulla parte anteriore o posteriore nella direzione di marcia del vei-
colo e il sistema si attiva per ridu rre l’impatto con ostacoli, ad esempio
i muri, e ridurre i risultanti danni.
Esempi di funzionamento del sistema
