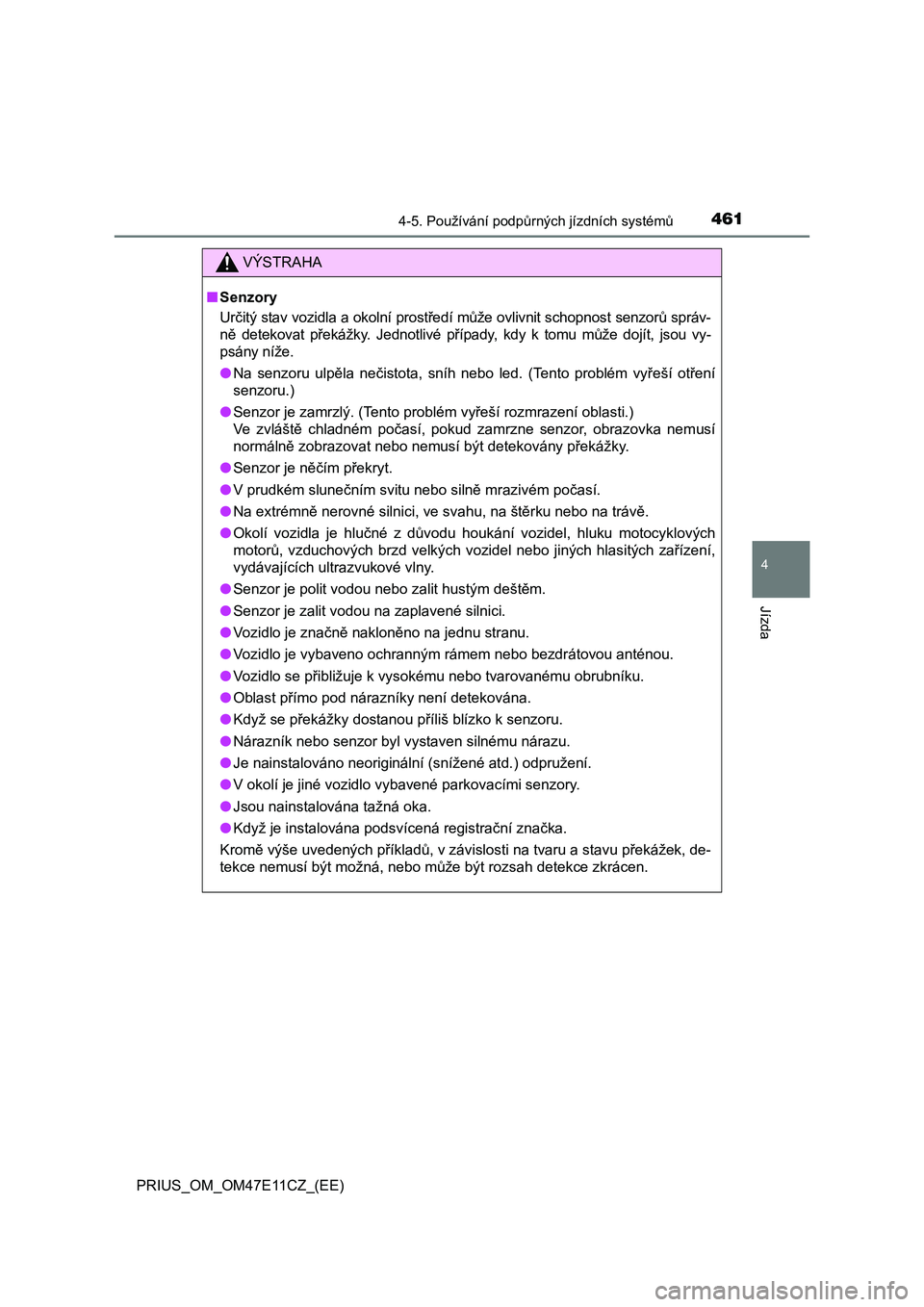

TOYOTA PRIUS 2020 Návod na použití (in Czech)

4614-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47E11CZ_(EE)
VÝSTRAHA
■Senzory
Určitý stav vozidla a okolní prostředí může ovlivnit schopnost senzorů správ-
ně detekovat překážky. Jednotlivé případy, kdy k tomu může dojí t, jsou vy-
psány níže.
● Na senzoru ulpěla nečistota, sníh nebo led. (Tento problém vyřeší otření
senzoru.)
● Senzor je zamrzlý. (Tento problém vyřeší rozmrazení oblasti.)
Ve zvláště chladném počasí, pokud zamrzne senzor, obrazovka nem usí
normálně zobrazovat nebo nemusí být detekovány překážky.
● Senzor je něčím překryt.
● V prudkém slunečním svitu nebo silně mrazivém počasí.
● Na extrémně nerovné silnici, ve svahu, na štěrku nebo na trávě.
● Okolí vozidla je hlučné z důvodu houkání vozidel, hluku motocyklových
motorů, vzduchových brzd velkých vozidel nebo jiných hlasitých zařízení,
vydávajících ultrazvukové vlny.
● Senzor je polit vodou nebo zalit hustým deštěm.
● Senzor je zalit vodou na zaplavené silnici.
● Vozidlo je značně nakloněno na jednu stranu.
● Vozidlo je vybaveno ochranným rámem nebo bezdrátovou anténou.
● Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku.
● Oblast přímo pod nárazníky není detekována.
● Když se překážky dostanou příliš blízko k senzoru.
● Nárazník nebo senzor byl vystaven silnému nárazu.
● Je nainstalováno neoriginální (snížené atd.) odpružení.
● V okolí je jiné vozidlo vybavené parkovacími senzory.
● Jsou nainstalována tažná oka.
● Když je instalována podsvícená registrační značka.
Kromě výše uvedených příkladů, v závislosti na tvaru a stavu př ekážek, de-
tekce nemusí být možná, nebo může být rozsah detekce zkrácen.

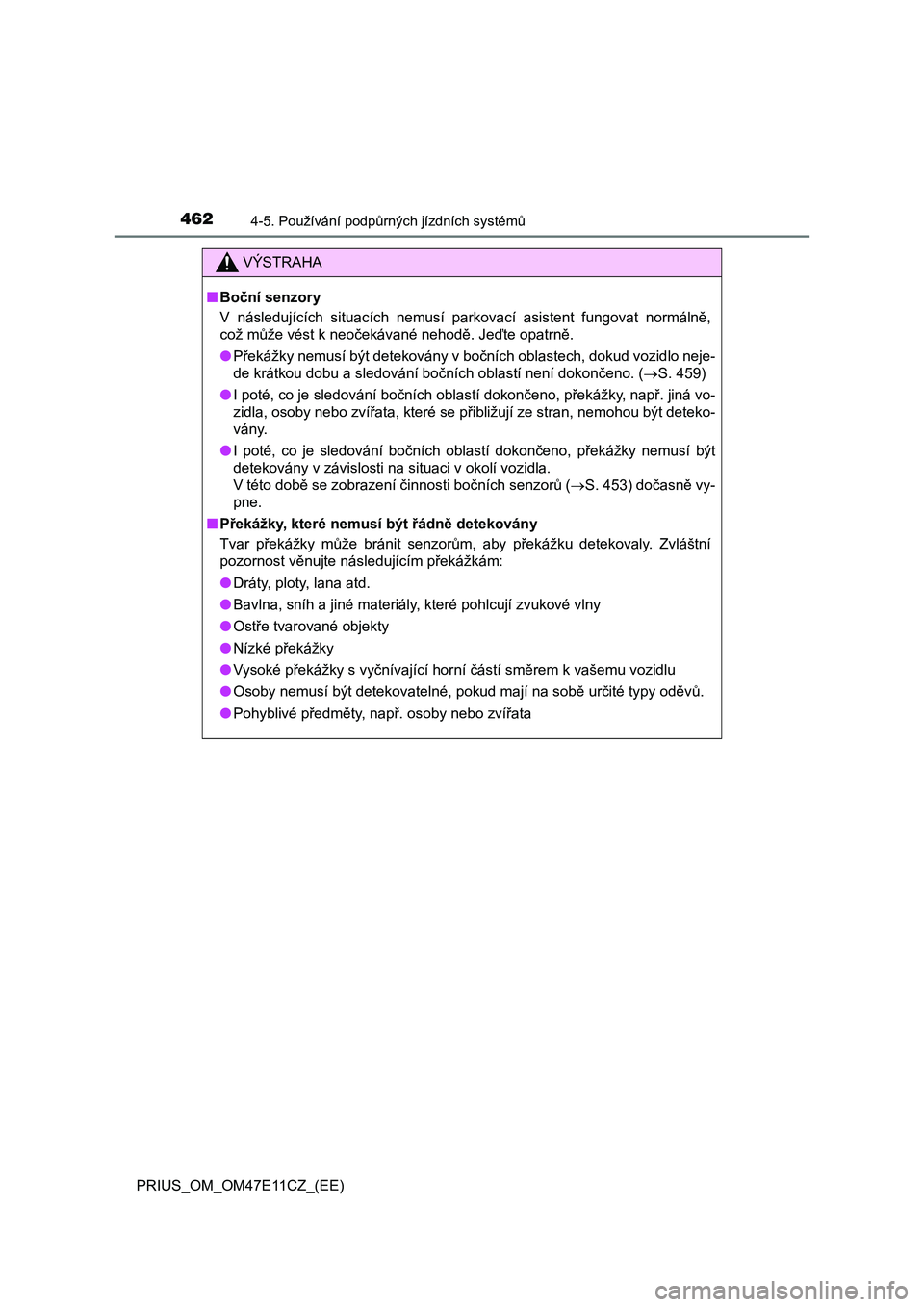

4624-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47E11CZ_(EE)
VÝSTRAHA
■Boční senzory
V následujících situacích nemusí parkovací asistent fungovat no rmálně,
což může vést k neočekávané nehodě. Jeďte opatrně.
● Překážky nemusí být detekovány v bočních oblastech, dokud vozidlo neje-
de krátkou dobu a sledování bočních oblastí není dokončeno. ( S. 459)
● I poté, co je sledování bočních oblastí dokončeno, překážky, např. jiná vo-
zidla, osoby nebo zvířata, které se přibližují ze stran, nemoho u být deteko-
vány.
● I poté, co je sledování bočních oblastí dokončeno, překážky nemusí být
detekovány v závislosti na situaci v okolí vozidla.
V této době se zobrazení činnosti bočních senzorů ( S. 453) dočasně vy-
pne.
■ Překážky, které nemusí být řádně detekovány
Tvar překážky může bránit senzorům, aby překážku detekovaly. Zv láštní
pozornost věnujte následujícím překážkám:
● Dráty, ploty, lana atd.
● Bavlna, sníh a jiné materiály, které pohlcují zvukové vlny
● Ostře tvarované objekty
● Nízké překážky
● Vysoké překážky s vyčnívající horní částí směrem k vašemu vozidlu
● Osoby nemusí být detekovatelné, pokud mají na sobě určité typy oděvů.
● Pohyblivé předměty, např. osoby nebo zvířata

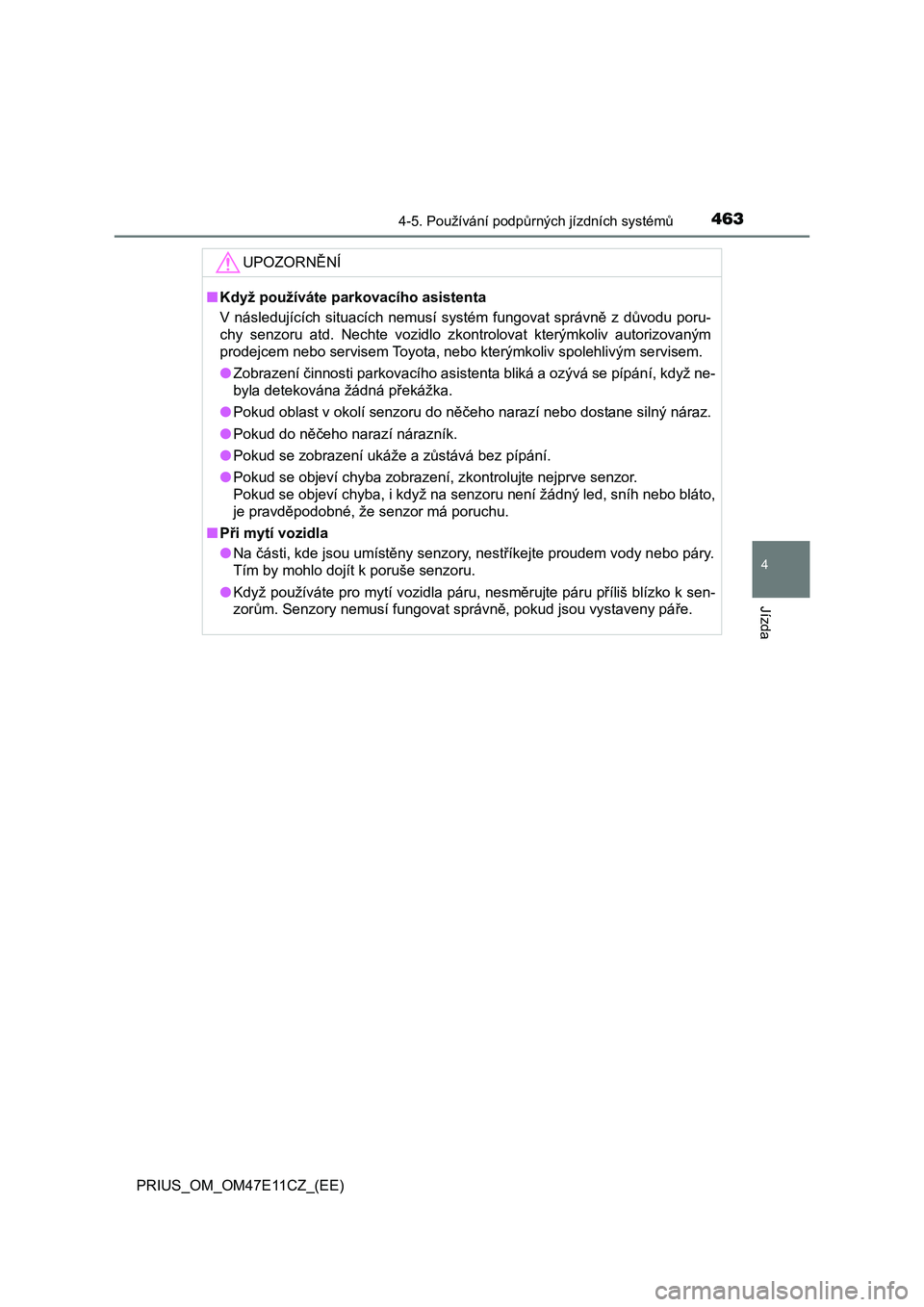

4634-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47E11CZ_(EE)
UPOZORNĚNÍ
■Když používáte parkovacího asistenta
V následujících situacích nemusí systém fungovat správně z důvo du poru-
chy senzoru atd. Nechte vozidlo zkontrolovat kterýmkoliv autori zovaným
prodejcem nebo servisem Toyota, nebo kterýmkoliv spolehlivým se rvisem.
● Zobrazení činnosti parkovacího asistenta bliká a ozývá se pípání, když ne-
byla detekována žádná překážka.
● Pokud oblast v okolí senzoru do něčeho narazí nebo dostane silný náraz.
● Pokud do něčeho narazí nárazník.
● Pokud se zobrazení ukáže a zůstává bez pípání.
● Pokud se objeví chyba zobrazení, zkontrolujte nejprve senzor.
Pokud se objeví chyba, i když na senzoru není žádný led, sníh n ebo bláto,
je pravděpodobné, že senzor má poruchu.
■ Při mytí vozidla
● Na části, kde jsou umístěny senzory, nestříkejte proudem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
● Když používáte pro mytí vozidla páru, nesměrujte páru příliš blízko k sen-
zorům. Senzory nemusí fungovat správně, pokud jsou vystaveny pá ře.

4644-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47E11CZ_(EE)
Funkce PKSB (Brzda usnadňující parkování)
Systém funguje v následujících situacích, když je detekována překáž-
ka ve směru jízdy vozidla.
◆Vozidlo jede nízkou rychlostí a není sešlápnut brzdový pedál,
nebo je sešlápnut příliš pozdě
◆Plynový pedál je sešl ápnut příliš silně
: Je-li ve výbavě
Když při parkování nebo jízdě nízkou rychlostí může dojít ke kolizi
s překážkou, když se vozidlo náhle pohne dopředu z důvodu
chybného ovládání plynového pedálu, nebo když se vozidlo po-
hybuje z důvodu špatně zvolené zařazené polohy, senzory dete-
kují překážky vpředu nebo vzadu ve směru jízdy vozidla a systém
se uvede v činnost, aby zmenšil náraz do překážek, např. zdí,
a snížil tak výsle dné poškození.
Příklady činnosti systému

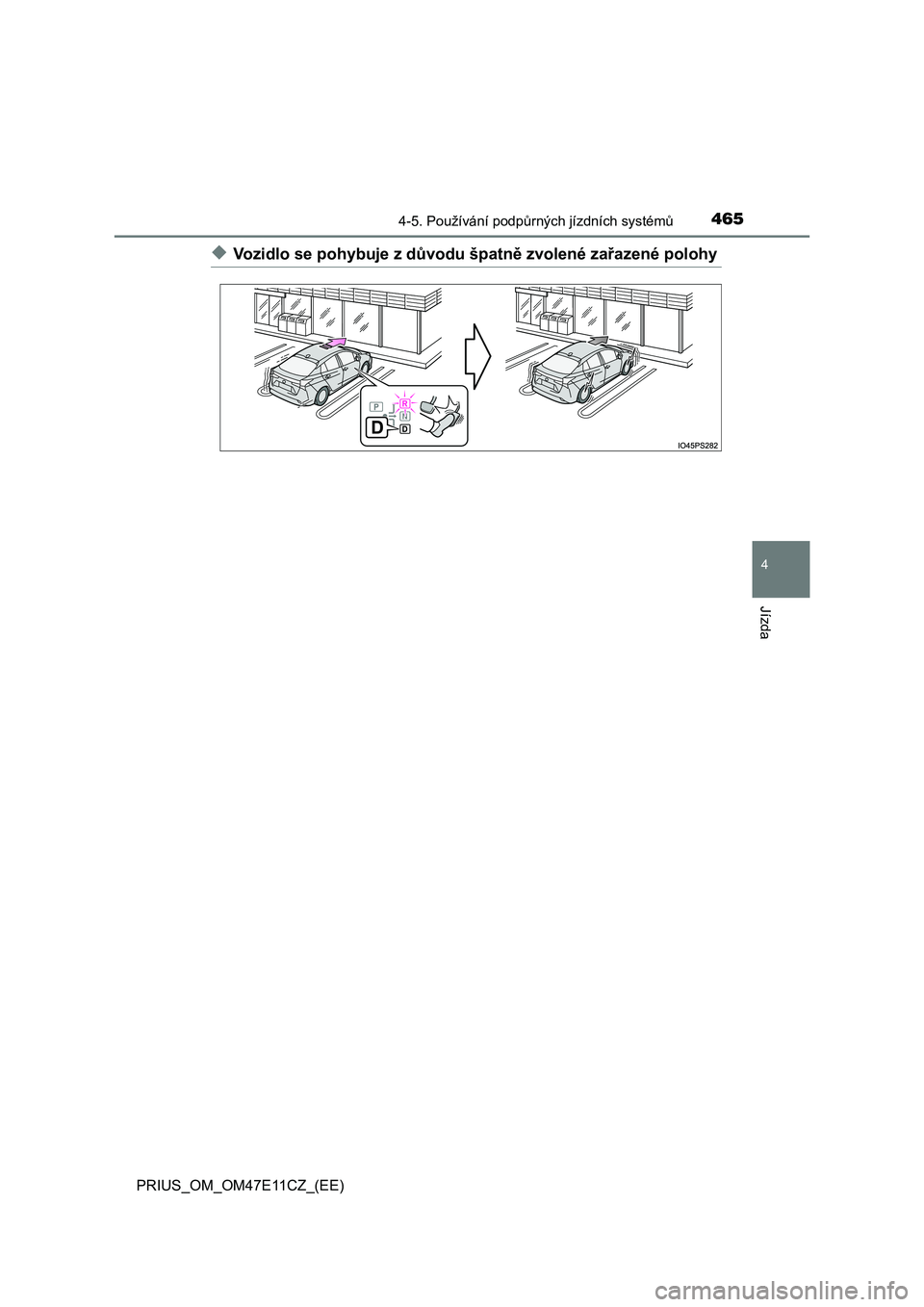

4654-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47E11CZ_(EE)
◆Vozidlo se pohybuje z důvodu špatně zvolené zařazené polohy

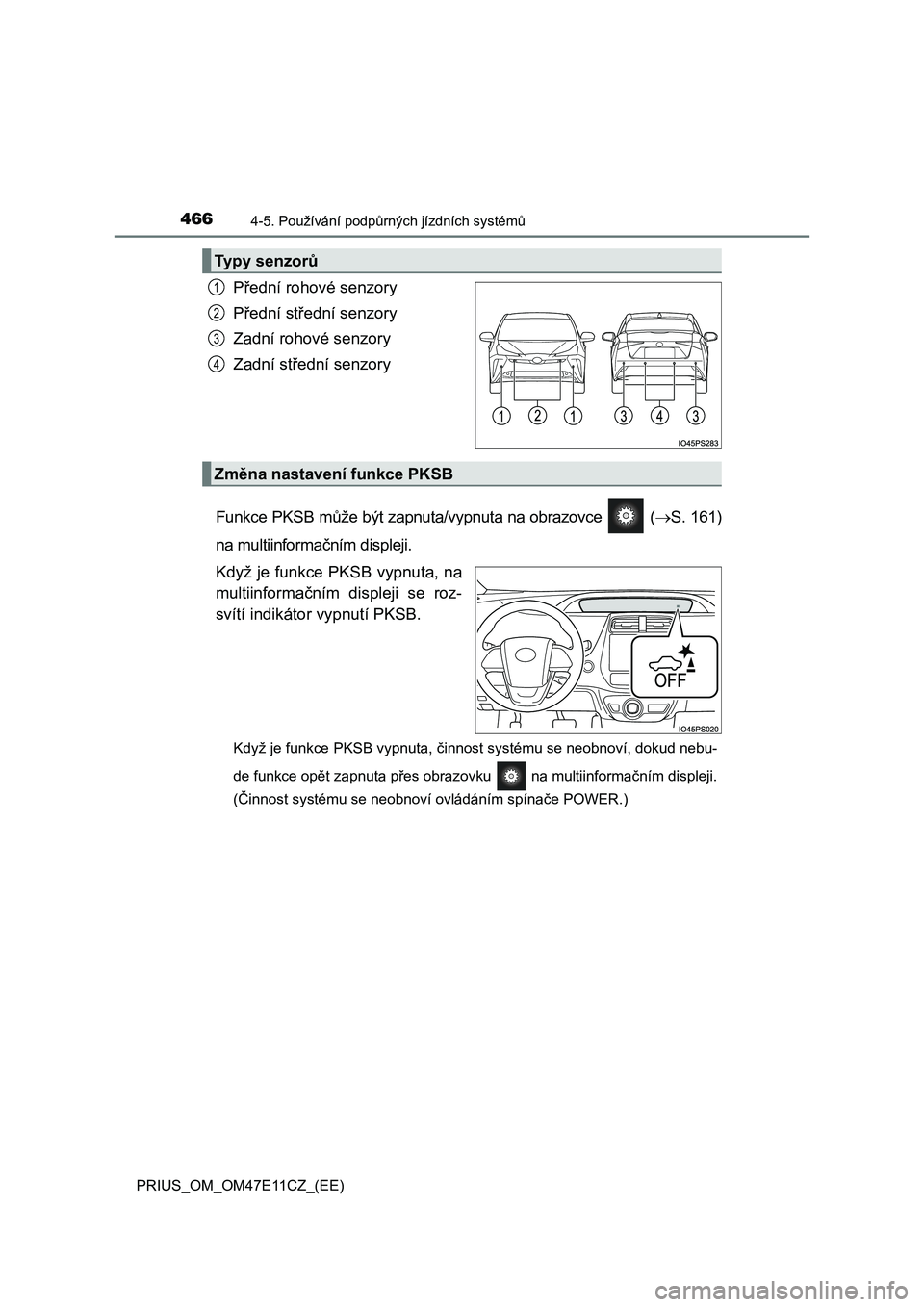

4664-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47E11CZ_(EE)
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Funkce PKSB může být zapnuta/vypnuta na obrazovce ( S. 161)
na multiinformačním displeji.
Když je funkce PKSB vypnuta, na
multiinformačním displeji se roz-
svítí indikátor vypnutí PKSB.
Když je funkce PKSB vypnuta, činnost systému se neobnoví, dokud nebu-
de funkce opět zapnuta přes obrazovku na multiinformačním disp leji.
(Činnost systému se neobnoví ovládáním spínače POWER.)
Ty p y s e n z o r ů
1
2
3
4
Změna nastavení funkce PKSB

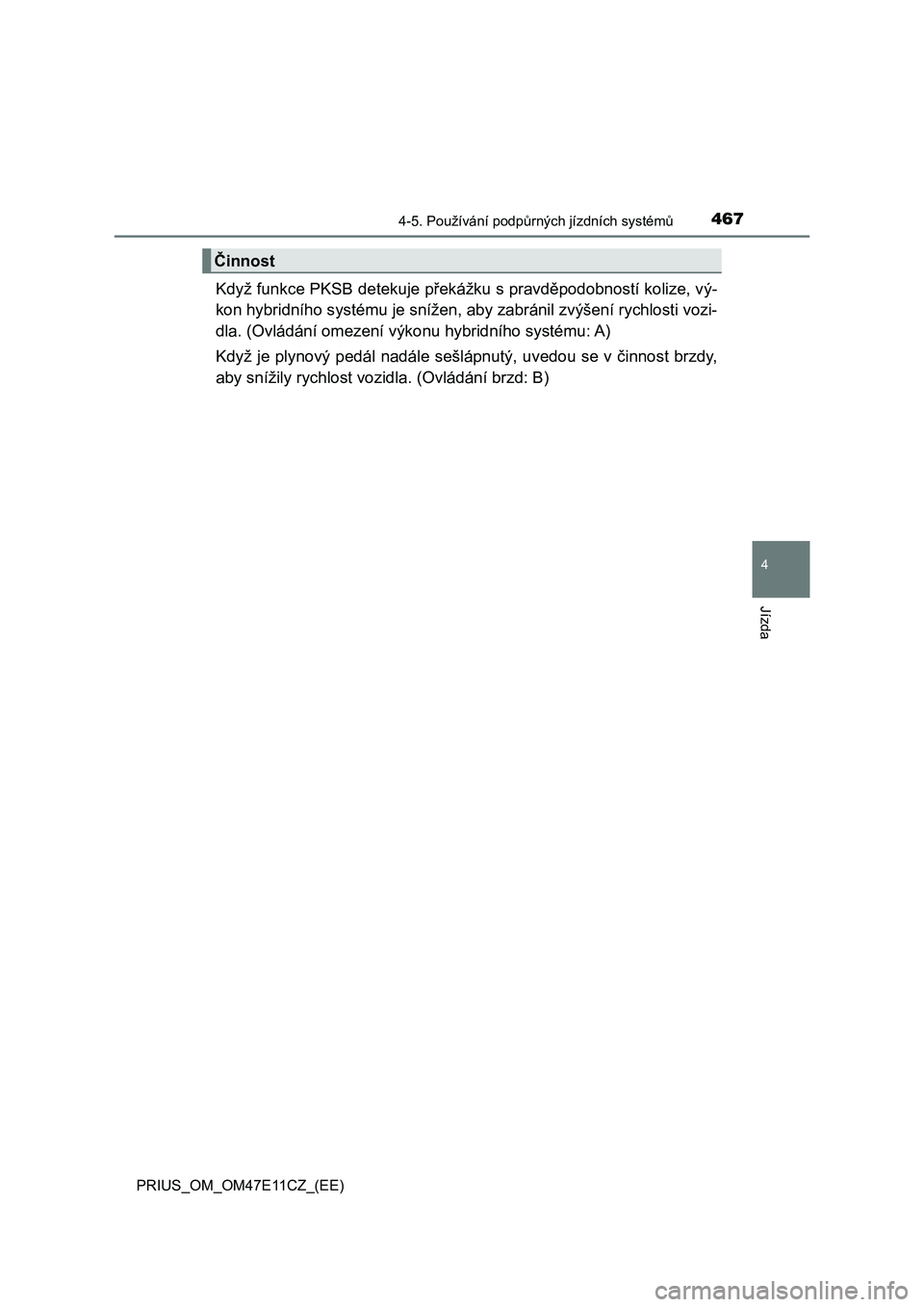

4674-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47E11CZ_(EE)
Když funkce PKSB detekuje překážku s pravděpodobností kolize, vý-
kon hybridního systému je snížen, aby zabránil zvýšení rychlosti vozi-
dla. (Ovládání omezení výkonu hybridního systému: A)
Když je plynový pedál nadále sešlápnutý, uvedou se v činnost brzdy,
aby snížily rychlost vozidla. (Ovládání brzd: B)
Činnost

4684-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47E11CZ_(EE)
SNÍŽENÍ
SNÍŽENÍ
ZVÝŠENÍ
Sešlápnutý
Nesešlápnutý
Sešlápnutý
Nesešlápnutý
Sešlápnutý
Nesešlápnutý
Plynový pedál
Brzdový pedál
Výkon hybridního systému
Brzdná síla
Zahájení ovládání
Kolize je možná
Kolize je pravděpodobná
1
2
3
4
5
6
7

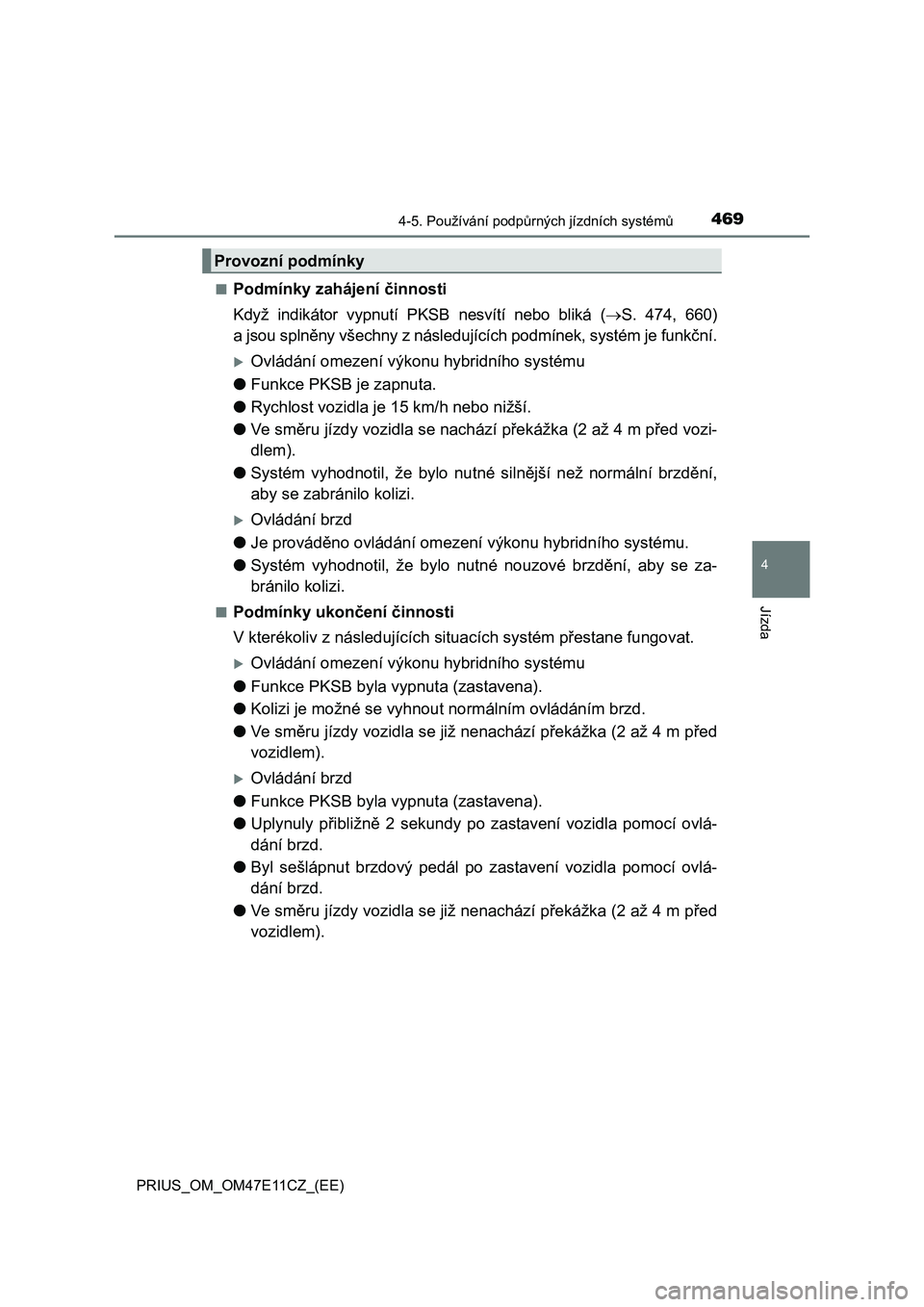

4694-5. Používání podpůrných jízdních systémů
4
Jízda
PRIUS_OM_OM47E11CZ_(EE)■
Podmínky zahájení činnosti
Když indikátor vypnutí PKSB nesvítí nebo bliká (S. 474, 660)
a jsou splněny všechny z následujících podmínek, systém je funkční.
Ovládání omezení výkonu hybridního systému
●Funkce PKSB je zapnuta.
●Rychlost vozidla je 15 km/h nebo nižší.
●Ve směru jízdy vozidla se nachází překážka (2 až 4 m před vozi-
dlem).
●Systém vyhodnotil, že bylo nutné silnější než normální brzdění,
aby se zabránilo kolizi.
Ovládání brzd
●Je prováděno ovládání omezení výkonu hybridního systému.
●Systém vyhodnotil, že bylo nutné nouzové brzdění, aby se za-
bránilo kolizi.
■Podmínky ukončení činnosti
V kterékoliv z následujících situacích systém přestane fungovat.
Ovládání omezení výkonu hybridního systému
●Funkce PKSB byla vypnuta (zastavena).
●Kolizi je možné se vyhnout normálním ovládáním brzd.
●Ve směru jízdy vozidla se již nenachází překážka (2 až 4 m před
vozidlem).
Ovládání brzd
●Funkce PKSB byla vypnuta (zastavena).
●Uplynuly přibližně 2 sekundy po zastavení vozidla pomocí ovlá-
dání brzd.
●Byl sešlápnut brzdový pedál po zastavení vozidla pomocí ovlá-
dání brzd.
●Ve směru jízdy vozidla se již nenachází překážka (2 až 4 m před
vozidlem).
Provozní podmínky

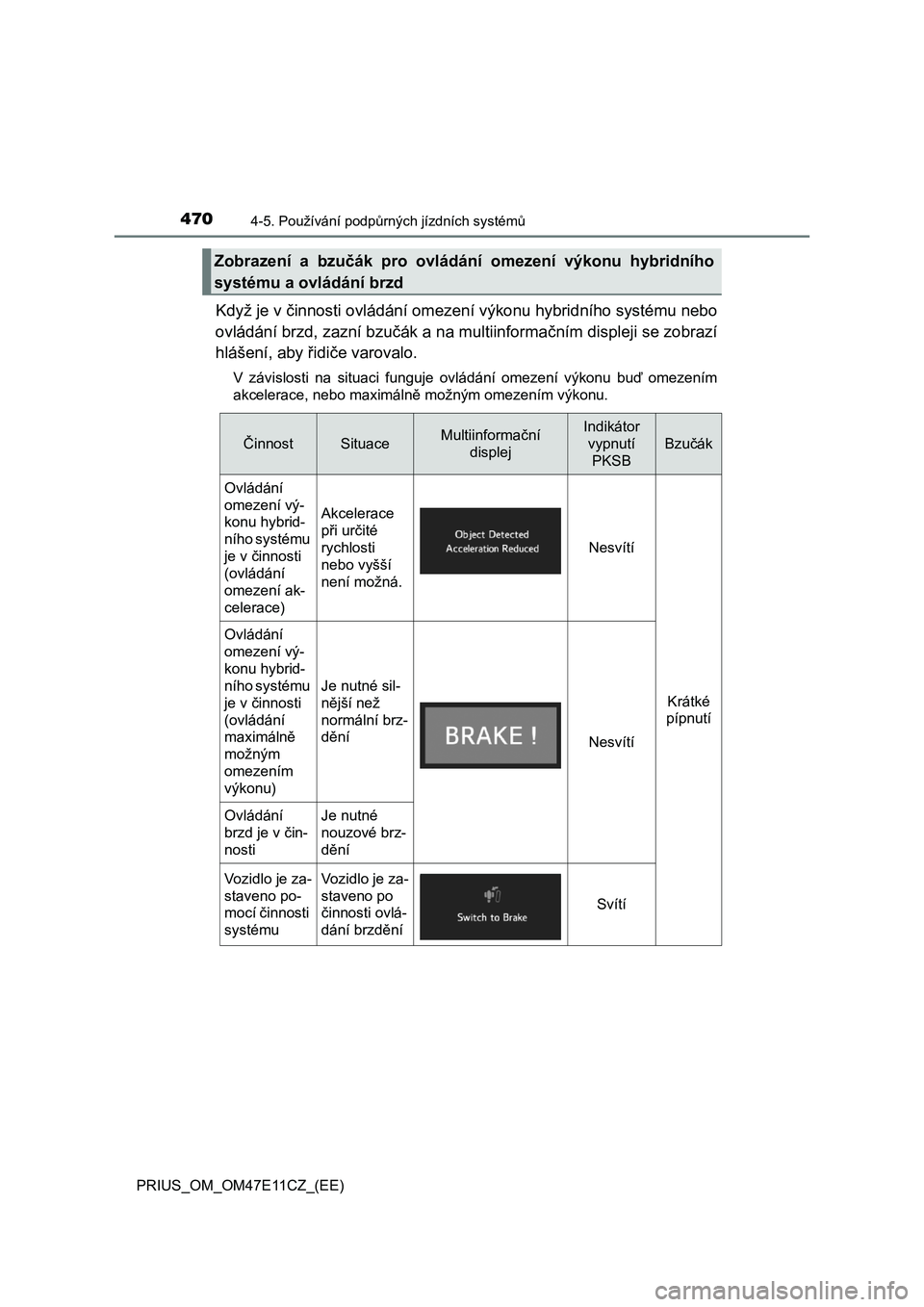

4704-5. Používání podpůrných jízdních systémů
PRIUS_OM_OM47E11CZ_(EE)
Když je v činnosti ovládání omezení výkonu hybridního systému nebo
ovládání brzd, zazní bzučák a na multiinformačním displeji se zobrazí
hlášení, aby řidiče varovalo.
V závislosti na situaci funguje ovládání omezení výkonu buď ome zením
akcelerace, nebo maximálně možným omezením výkonu.
Zobrazení a bzučák pro ovládá ní omezení výkonu hybridního
systému a ovládání brzd
ČinnostSituaceMultiinformační
displej
Indikátor
vypnutí
PKSB
Bzučák
Ovládání
omezení vý-
konu hybrid-
ního systému
je v činnosti
(ovládání
omezení ak-
celerace)
Akcelerace
při určité
rychlosti
nebo vyšší
není možná.
Nesvítí
Krátké
pípnutí
Ovládání
omezení vý-
konu hybrid-
ního systému
je v činnosti
(ovládání
maximálně
možným
omezením
výkonu)
Je nutné sil-
nější než
normální brz-
děníNesvítí
Ovládání
brzd je v čin-
nosti
Je nutné
nouzové brz-
dění
Vozidlo je za-
staveno po-
mocí činnosti
systému
Vozidlo je za-
staveno po
činnosti ovlá-
dání brzdění
Svítí
