TOYOTA PRIUS 2020 Návod na použití (in Czech)

7017-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Vozidla s plnohodnotným rezervním kolem
Klika zvedáku
Klíč na matice kol
Rezervní kolo
Tažné oko
Zvedák
1
2
3
4
5

7027-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)

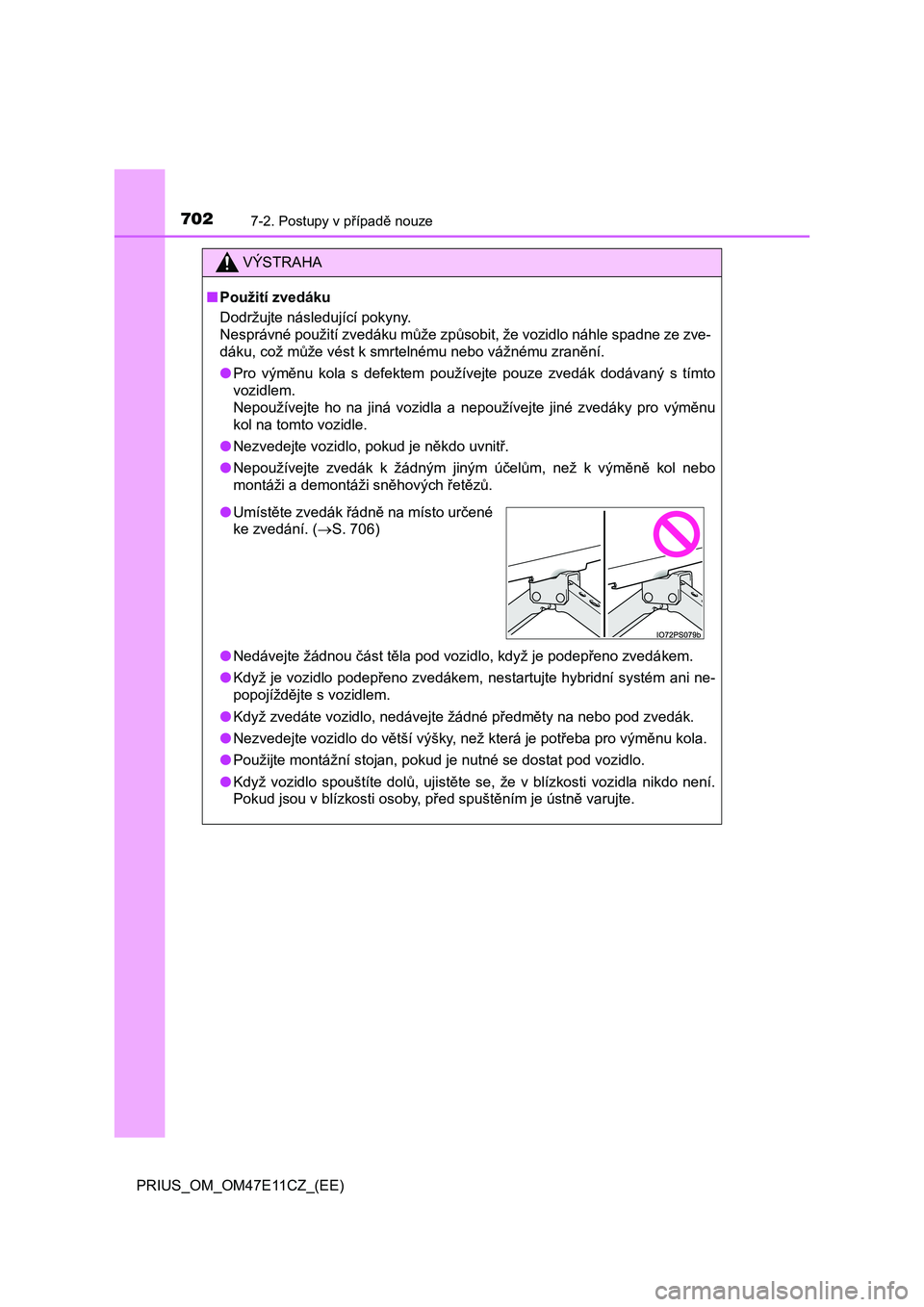

VÝSTRAHA
■Použití zvedáku
Dodržujte následující pokyny.
Nesprávné použití zvedáku může způsobit, že vozidlo náhle spadn e ze zve-
dáku, což může vést k smrtelnému nebo vážnému zranění.
● Pro výměnu kola s defektem používejte pouze zvedák dodávaný s tímto
vozidlem.
Nepoužívejte ho na jiná vozidla a nepoužívejte jiné zvedáky pro výměnu
kol na tomto vozidle.
● Nezvedejte vozidlo, pokud je někdo uvnitř.
● Nepoužívejte zvedák k žádným jiným účelům, než k výměně kol nebo
montáži a demontáži sněhových řetězů.
● Nedávejte žádnou část těla pod vozidlo, když je podepřeno zvedákem.
● Když je vozidlo podepřeno zvedákem, nestartujte hybridní systém ani ne-
popojíždějte s vozidlem.
● Když zvedáte vozidlo, nedávejte žádné předměty na nebo pod zvedák.
● Nezvedejte vozidlo do větší výšky, než která je potřeba pro výměnu kola.
● Použijte montážní stojan, pokud je nutné se dostat pod vozidlo.
● Když vozidlo spouštíte dolů, ujistěte se, že v blízkosti vozidla nikdo není.
Pokud jsou v blízkosti osoby, před spuštěním je ústně varujte.
● Umístěte zvedák řádně na místo určené
ke zvedání. ( S. 706)

7037-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Zatáhněte kličku nahoru, abyste
otevřeli podlahovou desku.
Zajistěte podlahovou desku po-
užitím háčků na tašku.
( S. 553)
Odpojte upínací řemínek a vy-
jměte zvedák ven.
Vyjmutí zvedáku
1
2
3

7047-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
Otevřete a zajistěte podlahovou desku. (S. 703)
Vyjměte přepážku.
Vozidla s kompaktním rezervním kolem: Pokud je uložen kryt zava zadel
( S. 556), vyjměte přepážku a kryt zavazadel.
Povolte středový držák, který za-
jišťuje rezervní kolo.
Vyjmutí rezervního kola
1
2
Vozidla s kompaktním rezerv-
ním kolem
Vozidla s plnohodnotným re-
zervním kolem
3
VÝSTRAHA
■ Když ukládáte rezervní kolo
Dejte pozor, abyste si neskřípli prsty nebo jiné části těla mez i rezervní kolo
a karoserii vozidla.

7057-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Zaklínujte kola.
Pro vozidla s pneumatikami
195/65R15: Vyjměte ozdobný
kryt kola pomocí klíče.
Abyste zabránili poškození, překryj-
te špičku klíče hadříkem.
Mírně povolte matice kola (jed-
na otáčka).
Výměna kola s defektem
1
Kolo s defektemUmístění klínu
PředníLevá stranaZa pravým zadním kolem
Pravá stranaZa levým zadním kolem
ZadníLevá stranaPřed předním pravým kolem
Pravá stranaPřed předním levým kolem
2
3

7067-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
Otáčejte částí zvedáku ru-
kou, až se střed části zvedáku
s drážkou dotkne středu zveda-
cího místa.
Smontujte kliku zvedáku a klíč
na matice kol - viz obrázek.
Zvedejte vozidlo, až se kolo
mírně zvedne nad zem.
Vyjměte všechny matice kola
a samotné kolo.
Když kolo necháváte ležet na zemi,
položte ho vnější stranou nahoru,
aby se nepoškodil jeho povrch.
Zvedací místo
4A
5
6
7

7077-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže

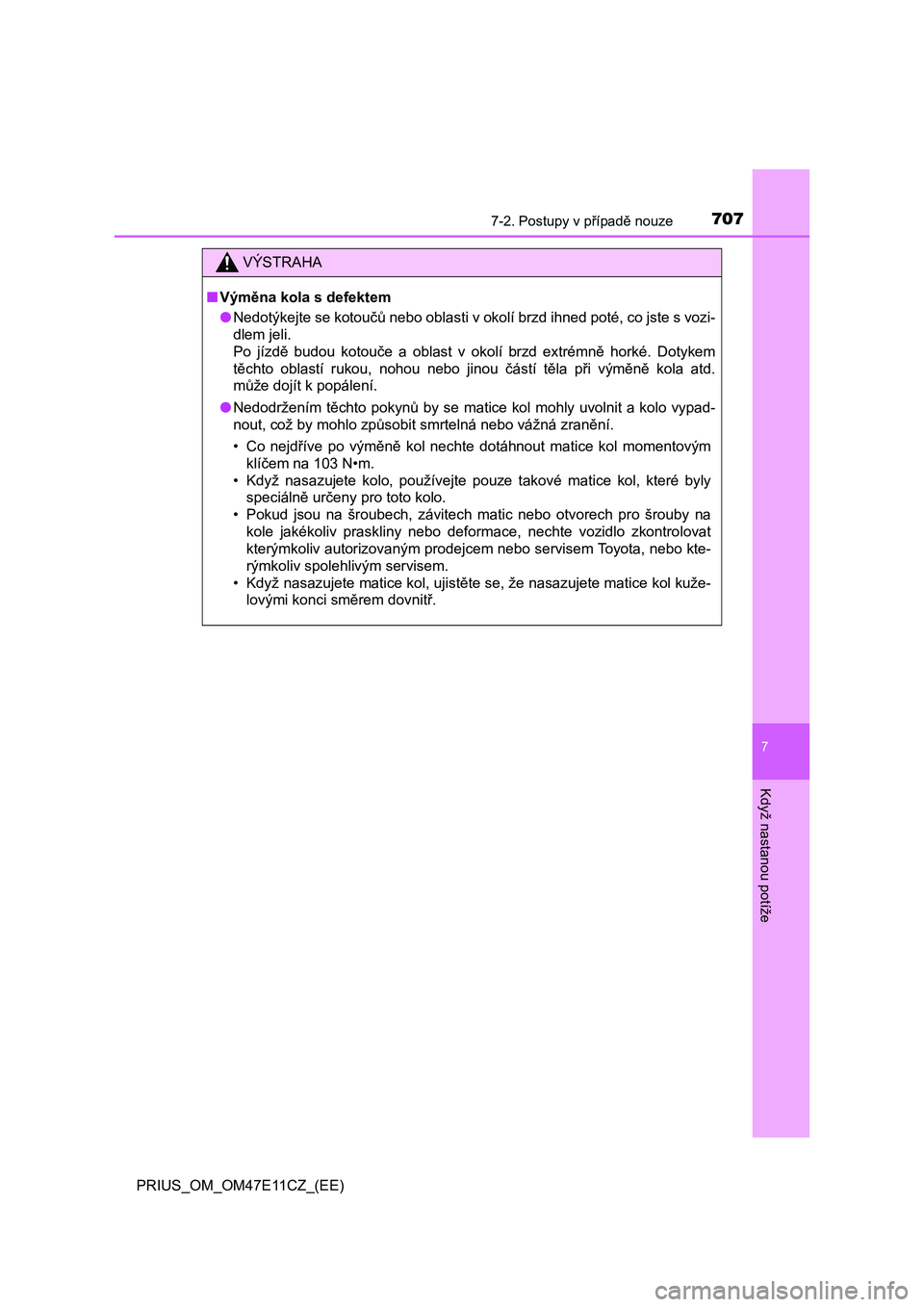

VÝSTRAHA
■Výměna kola s defektem
● Nedotýkejte se kotoučů nebo oblasti v okolí brzd ihned poté, co jste s vozi-
dlem jeli.
Po jízdě budou kotouče a oblast v okolí brzd extrémně horké. Do tykem
těchto oblastí rukou, nohou nebo jinou částí těla při výměně ko la atd.
může dojít k popálení.
● Nedodržením těchto pokynů by se matice kol mohly uvolnit a kolo vypad-
nout, což by mohlo způsobit smrtelná nebo vážná zranění.
• Co nejdříve po výměně kol nechte dotáhnout matice kol momentov ým
klíčem na 103 N•m.
• Když nasazujete kolo, používejte pouze takové matice kol, kter é byly
speciálně určeny pro toto kolo.
• Pokud jsou na šroubech, závitech matic nebo otvorech pro šroub y na
kole jakékoliv praskliny nebo deformace, nechte vozidlo zkontro lovat
kterýmkoliv autorizovaným prodejcem nebo servisem Toyota, nebo kte-
rýmkoliv spolehlivým servisem.
• Když nasazujete matice kol, ujistěte se, že nasazujete matice kol kuže-
lovými konci směrem dovnitř.

7087-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
Odstraňte všechny nečistoty
nebo cizí látky ze styčné plochy
kola.
Pokud jsou na styčné ploše kola
cizí látky, matice kol se mohou bě-
hem jízdy uvolnit a kolo může z vo-
zidla odletět.
Nasaďte rezervní kolo a volně dotáhněte každou matici kola ruko u
na přibližně stejnou hodnotu.
Když vyměňujete lité kolo za
ocelové kolo (včetně kompakt-
ního rezervního kola), dotáhně-
te matice kol, až se kuželovitá
část volně dotkne sedla disku
kola.
Když vyměňujete lité kolo za lité
kolo, otáčejte matice kol, až se
límce dotknou disku kola.
Nasazení rezervního kola
1
2
Kuželovitá část
Sedlo disku kola
Límec
Disk kola

7097-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)
7
Když nastanou potíže
Spusťte vozidlo na zem.
Pevně dotáhněte každou mati-
ci kola dvakrát nebo třikrát v po-
řadí podle obrázku.
Utahovací moment:
103 N•m
Pro vozidla s pneumatikami
195/65R15: Když montujete
zpět originální kolo nebo mon-
tujete plnohodnotné rezervní
kolo, nasaďte zpět ozdobný kryt
kola.*
Nastavte vybrání v ozdobném krytu
kola na ventilek, viz obrázek.
*: Ozdobný kryt nelze nasadit na kom-
paktní rezervní kolo.
Uložte kolo s defektem, zvedák a všechno nářadí.
3
4
5
6

7107-2. Postupy v případě nouze
PRIUS_OM_OM47E11CZ_(EE)

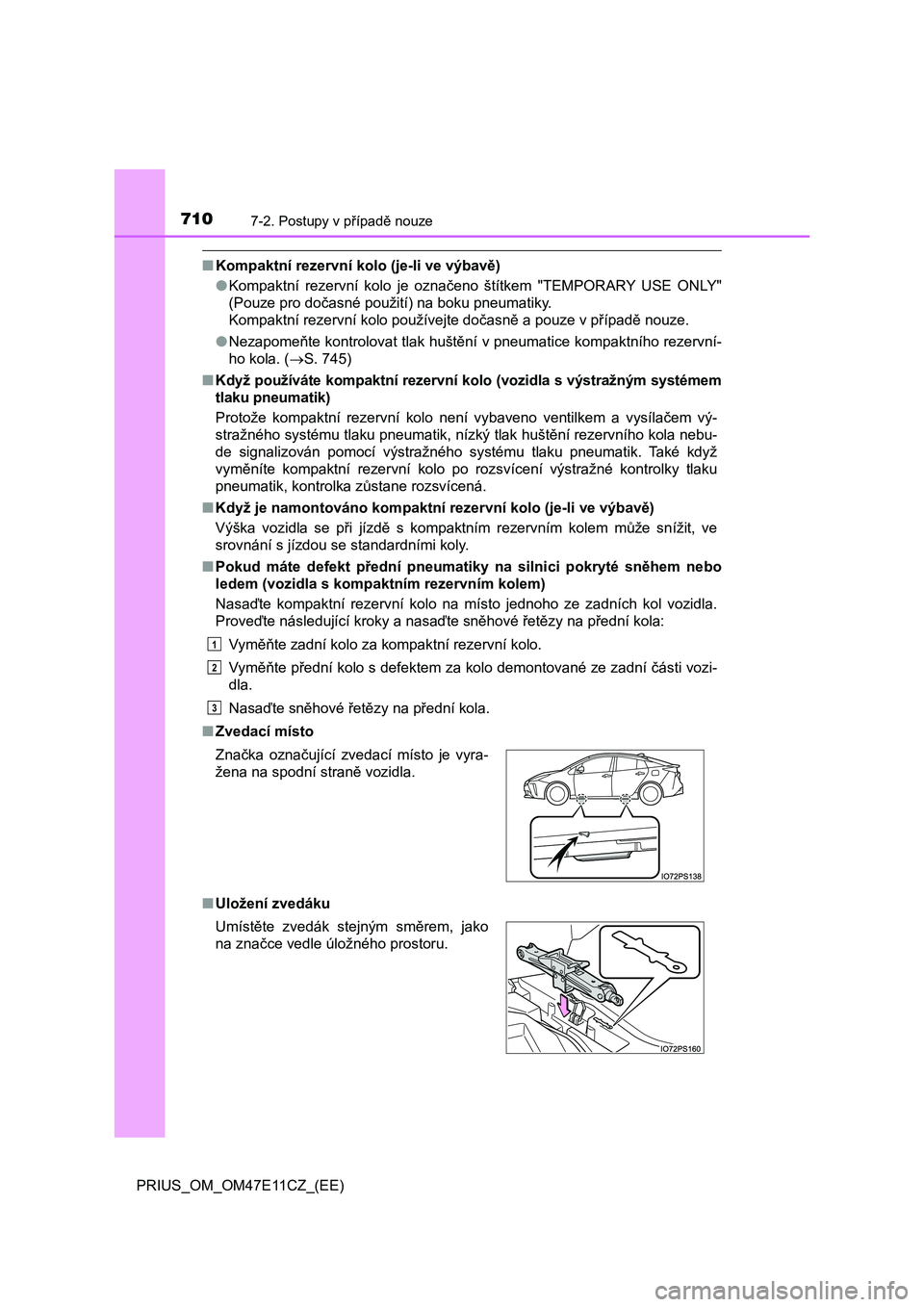

■Kompaktní rezervní kolo (je-li ve výbavě)
● Kompaktní rezervní kolo je označeno štítkem "TEMPORARY USE ONLY"
(Pouze pro dočasné použití) na boku pneumatiky.
Kompaktní rezervní kolo používejte dočasně a pouze v případě no uze.
● Nezapomeňte kontrolovat tlak huštění v pneumatice kompaktního rezervní-
ho kola. ( S. 745)
■ Když používáte kompaktní rezervní kolo (vozidla s výstražným systémem
tlaku pneumatik)
Protože kompaktní rezervní kolo není vybaveno ventilkem a vysíl ačem vý-
stražného systému tlaku pneumatik, nízký tlak huštění rezervníh o kola nebu-
de signalizován pomocí výstražného systému tlaku pneumatik. Tak é když
vyměníte kompaktní rezervní kolo po rozsvícení výstražné kontro lky tlaku
pneumatik, kontrolka zůstane rozsvícená.
■ Když je namontováno kompaktní rezervní kolo (je-li ve výbavě)
Výška vozidla se při jízdě s kompaktním rezervním kolem může sn ížit, ve
srovnání s jízdou se standardními koly.
■ Pokud máte defekt přední pneumatiky na silnici pokryté sněhem nebo
ledem (vozidla s kompaktním rezervním kolem)
Nasaďte kompaktní rezervní kolo na místo jednoho ze zadních kol vozidla.
Proveďte následující kroky a nasaďte sněhové řetězy na přední k ola:
Vyměňte zadní kolo za kompaktní rezervní kolo.
Vyměňte přední kolo s defektem za kolo demontované ze zadní čás ti vozi-
dla.
Nasaďte sněhové řetězy na přední kola.
■ Zvedací místo
■ Uložení zvedáku
Značka označující zvedací místo je vyra-
žena na spodní straně vozidla.
Umístěte zvedák stejným směrem, jako
na značce vedle úložného prostoru.
1
2
3
