TOYOTA PRIUS 2020 Omistajan Käsikirja (in Finnish)

3014-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI
nKunkin toiminnon toimintaolosuhteet
l Kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• Kaistavahti (LDA) on kytkettynä päälle.
• Auton nopeus on noin 50 km/h tai suurempi.
• Järjestelmä tunnistaa valkoisia (keltaisia) kaistamerkintöjä.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Suuntavalovipua ei käytetä.
• Autolla ajetaan suoraa tietä tai loivaa kaarretta, jonka säde on vähintään
noin 150 m.
• Toimintahäiriöitä ei ole havaittu. ( S. 304)
l Kaistallapitotoiminto
Tämä toiminto toimii, kun kaikki seuraavat edellytykset täyttyvät kaistalta
poikkeamisesta varoittavan toiminnon edellytysten lisäksi.
• "LDA Steering Assist Mode" (ohjauksen avustus) -asetus moni-
toiminäytön kohdassa on asetettu tilaan "On" (päällä). (S. 119)
• Autoa ei kiihdytetä tai hidasteta tiettyyn määriteltyyn aikaan tai pidem- pään aikaan.
• Ohjausliikkeitä ei tehdä ohjausvoiman tasolla, joka vastaisi kaistan vaih- toon vaadittua voimaa.
• ABS-, VSC-, TRC- ja PCS-järjestelmät eivät ole toiminnassa.
• TRC- tai VSC-järjestelmä ei ole kytketty pois päältä.
• Varoitusta ajamisesta ilman käsiä ei ole näytöllä. ( S. 302)
l Toistuvasta kaistalta poikkeamisesta varoittava toiminto
Järjestelmä toimii, kun kaikki seuraavat ehdot täyttyvät.
• "Lane Sway Warning Status" (toistuvasta kaistalta poikkeamisesta varoit-
tavan toiminnon) -asetus monitoiminäytön kohdassa on
asetettu tilaan "On" (päällä). ( S . 11 9 )
• Auton nopeus on noin 50 km/h tai suurempi.
• Ajokaistan leveys on noin 3 m tai suurempi.
• Toimintahäiriöitä ei ole havaittu. ( S. 304)
n Toimintojen tilapäinen poiskytkeytyminen
Kun toimintaedellytykset eivät enää täyty, toiminto saattaa tilapäisesti kytkeytyä
pois päältä. Toimintaedellytysten kuitenkin palatessa takaisin, toiminto kytkeytyy
automaattisesti uudelleen päälle. ( S. 301)
n Kaistallapitotoiminto
Riippuen auton nopeudesta, kaistalta poistumisen tilanteesta, tieolosuhteista,
jne. kuljettaja ei välttämättä huomaa, että toiminto on toiminnassa tai toiminto
ei ehkä toimi.
n Kaistalta poikkeamisesta varoittava toiminto
Varoitussummerin ääntä voi olla vaikea kuulla ulkopuolisen melun, audiotois-
ton jne. vuoksi.
OM47D46FI.book Page 301 Friday, August 23, 2019 9:57 AM

3024-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FIn
Varoitus ajamisesta ilman käsiä
Jos kuljettaja ei edelleenkään tartu ohjauspyörään varoitusviesti ja kuvassa
näkyvä symboli tulevat esiin monitoiminäytölle ja toiminto kytkeytyy tilapäi-
sesti pois päältä. Tämä varo itus toimii samalla tavalla myös silloin, jos kuljettaja
ajaa autoa jatkuvasti siten, että pitää ohjauspyörästä kiinni vain kevyellä
otteella. Pidä kätesi aina ohjauspyörällä, kun käytät tätä järjestelmää, varoi-
tuksista riippumatta.
Riippuen autosta ja tieolosuhteista varoitus ei välttämättä toimi.
Riippuen autosta ja tieolosuhteista varoitus ei välttämättä toimi.
n Toistuvasta kaistalta poikkeamisesta varoittava toiminto Jos järjestelmä tunnistaa, että kuljettaja
on irrottanut kätensä ohjauspyörästä kais-
tallapitotoiminnon ollessa toiminnassa
varoitusviesti, joka kehottaa kuljettajaa
tarttumaan ohjauspyörään ja kuvassa
näkyvä symboli tulevat esiin monitoimi-
näytölle.
Jos kuljettaja ei edelleenkään tartu
ohjauspyörään, summeri soi ja varoitus-
viesti ja kuvassa näkyvä symboli tulevat
esiin monitoiminäytölle. Tämä varoitus toi-
mii samalla tavalla myös silloin, jos kuljet-
taja ajaa autoa jatkuvasti siten, että pitää
ohjauspyörästä kiinni vain kevyellä
otteella. Pidä kätesi aina ohjauspyörällä,
kun käytät tätä järjestelmää, varoituksista
riippumatta.
Jos järjestelmä päättelee, että auto poik-
keaa kaistaltaan toistuvasta kaistalta poik-
keamisesta varoittavan toiminnon ollessa
toiminnassa, summeri hälyttää ja varoitus-
viesti, joka kehottaa kuljettajaa pitämään
lepotauon ja kuvassa näkyvä symboli
tulevat samanaikaisesti monitoiminäytölle.
Riippuen autosta ja tieolosuhteista varoi-
tus ei välttämättä toimi.
OM47D46FI.book Page 302 Friday, August 23, 2019 9:57 AM

3034-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIn
Valkoiset (keltaiset) kaistamerkinnät ovat ainoastaan yhdellä puolella tietä
Kaistavahti (LDA) ei toimi sillä puolen tietä missä valkoisia (keltaisia) kaista-
merkintöjä ei voida tunnistaa.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi oikein
Seuraavissa tilanteissa kameratunnistin ei välttämättä havaitse valkoisia
(keltaisia) kaistamerkintöjä ja useat toim innot eivät välttämättä toimi normaalisti.
l Tiellä on varjoja, jotka ovat yhdensuuntaisesti valkoisten (keltaisten) kaista-
merkintöjen kanssa tai peittävät ne.
l Autolla ajetaan alueella, missä ei ole valkoisia (keltaisia) kaistamerkintöjä,
kuten tullipuomin tai tarkastuspisteen edessä tai risteyksessä jne.
l Valkoiset (keltaiset) kaistamerkinnät ovat säröilleet, näkyvissä on korotettuja
ajotiemerkintöjä tai kiviä.
l Valkoisia (keltaisia) kaistamerkintöjä ei voida nähdä tai niiden näkeminen on
vaikeaa hiekan yms. johdosta.
l Autolla ajetaan tiellä, jonka pinta on märkä sateen, lätäköiden tms. takia.
l Kaistamerkinnät ovat keltaiset (joiden havaitseminen saattaa olla vaikeampaa
kuin valkoisten kaistamerkintöjen havainnointi).
l Valkoiset (keltaiset) kaistamerkinnät menevät tien reunakiveyksen yli jne.
l Autolla ajetaan kirkkaalla alustalla, kuten betonipinnan päällä.
l Autolla ajetaan tiellä, jonka pinta on kirkas heijastavan valon tms. takia.
l Autolla ajetaan alueella missä kirkkaus vaihtelee yllättäen, kuten tunneliin
ajettaessa tai sieltä poistuttaessa.
l Vastaantulevan auton ajovalot, auringonvalo tms. osuu kameraan.
l Autolla ajetaan siellä missä tie erkanee, yhdistyy, jne.
l Auto on ajettu mäen päälle.
l Autolla ajetaan tiellä, joka kallistuu vasemmalle tai oikealle tai mutkaisella
tiellä.
l Autolla ajetaan päällystämättömällä tai karkeapintaisella tiellä.
l Autolla ajetaan jyrkkää mutkaa.
l Ajokaista on poikkeuksellisen kapea tai leveä.
l Auto on merkittävästi kallistuneena raskaan kuorman vuoksi tai väärien
rengaspaineiden vuoksi.
l Etäisyys edellä ajavaan ajoneuvoon on erittäin lyhyt.
l Auto liikkuu ajon aikana merkittävästi ylös ja alas tieolosuhteiden vuoksi
(huonot tiet tai tien saumat).
l Ajovalojen linssit ovat likaiset ja valaisevat heikosti yöllä ajettaessa tai
valokeilan suuntaus on väärä.
l Autoon kohdistuu voimakas sivutuuli.
l Auto on juuri vaihtanut kaistaa tai ylittänyt risteyksen.
l Auto on varustettu talvirenkailla tms.
OM47D46FI.book Page 303 Friday, August 23, 2019 9:57 AM

3044-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FIn
Varoitusviesti
Jos seuraava varoitusviesti ilmestyy monitoiminäyttöön, seuraa asianmu-
kaista vianmääritysmenettelyä.
Jos jokin muu varoitusviesti tulee näkyviin, toimi näytön ohjeiden mukaisesti.
VaroitusviestiYksityiskohdat/Toimenpiteet
"Lane Departure Alert
Malfunction Visit Your Dealer"
(Kaistalta poikkeamisesta varoit- tavan toiminnon toimintahäiriö.
Ota yhteyttä jälleenmyyjään)Järjestelmä ei välttämättä toimi oikein.
 Anna valtuutetun Toyota-jälleen-
myyjän tai -korjaamon tai muun luo-
tettavan korjaamon tutkia auto.
"Front Camera
Unavailable
See Owner’s Manual"
(Etukamera ei ole käytettä- vissä, katso lisäopas)
Likaa, sadepisaroita, tiivistynyttä ve-
sihöyryä, jäätä, lunta, jne. on tuulila-
sissa kameratunnistimen edessä.
Kytke kaistavahti (LDA) pois päältä,
poista kaikki lika, sadepisarat, tii-
vistynyt vesihöyry, jää, lumi, jne.
tuulilasista ja kyt ke sitten kaista-
vahti takaisin päälle.
"Front Camera
Unavailable" (Etukamera ei ole käytettävissä)
Kameratunnistimen toimintaedellytyk-
set (lämpötila, jne.) eivät täyty.
Kun kameratunnistimen toiminta-
edellytykset (lämpötila, jne.) täytty-
vät, kaistavahti (LDA) tulee
käyttövalmiiksi. Kytke kaistavahti
(LDA) pois päältä, odota jonkin
aikaa ja kytke kaistavahti sitten
takaisin päälle.
"Lane Departure Alert
Unavailable"
(Kaistalta poikkeamisen varoitus ei käytettävissä)
Kaistavahti (LDA) on kytkeytynyt tila-
päisesti pois päältä muussa tunnisti-
messa kuin kameratunnistimessa
havaitun vian johdosta.
Kytke kaistavahti (LDA) pois päältä
ja toimi varoitusviestiin liittyvän
vianetsintämenetelmän mukaisesti.
Sen jälkeen aja autolla lyhyen aikaa
ja kytke kaistavahti (LDA) takaisin
päälle.
"Lane Departure Alert
System is Unavailable
Below Approx.
50 km/h." (Kaistalta poikkeami-
sen varoitus ei käytettävissä alle
noin 50 km/h nopeudella)
Kaistavahtia (LDA) ei voi käyttää ajono-
peuden ollessa noin 50 km/h tai alle.
Aja autoa noin 50 km/h tai suurem-
malla nopeudella.
OM47D46FI.book Page 304 Friday, August 23, 2019 9:57 AM

3054-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FIn
Muutettavat asetukset
Seuraavia asetuksia voidaan vaihtaa.
Katso kohdasta S. 145 miten asetuksia vaihdetaan.
ToimintoAsetusten yksityiskohdat
Lane departure alert function
(Kaistalta poikkeamisesta varoittava toiminto)
Säädä hälytyksen herkkyyttä
Steering control function (Kaistallapitotoiminto)Aseta kaistallapitotoiminnon ohjauspyörän avustus päälle ja pois päältä
Vehicle sway warning function
(Toistuvasta kaistalta poikkea-
misesta varoittava toiminto)Kytke toiminto päälle ja pois päältä
Säädä hälytyksen herkkyyttä
OM47D46FI.book Page 305 Friday, August 23, 2019 9:57 AM

3064-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI
Liikennemerkkien tunnistusjärjestelmä
(RSA)

RSA tunnistaa tiettyjä liikenne-
merkkejä käyttäen apunaan
kameratunnistinta ja välittää tie-
don kuljettajalle päänäytön tai
monitoiminäytön välityksellä.
Jos järjestelmä päättelee, että ajonopeus ylittää nopeusrajoituksen tai
kuljettaja toimii tunniste ttujen liikennemerkkien kieltämällä tavalla tms.,
se varoittaa kuljettajaa varoitusnäytön ja varoitussummerin
* välityksellä.
*: Tämä asetus tulee asettaa erikseen muutettavista asetuksista.
: Joissakin malleissa
Yhteenveto toiminnosta
Kameratunnistin
VAROITUS
n Ennen kuin käytät liikennemerkkien tunnistusjärjestelmää (RSA)
Älä luota pelkästään liikennemerkkien tunnistusjärjestelmän (RSA) toimintaan.
Liikennemerkkien tunnistusjärjestelmä (RSA) on järjestelmä, joka tukee
kuljettajaa antamalla tietoa, mutta se ei korvaa kuljettajan omaa havainnoin-
tia tai tietoisuutta tilanteesta. Aja turvallisesti ja kiinnitä aina huomio liiken-
nesääntöihin.
Sopimaton tai huolimaton ajotapa saattaa johtaa odottamattomaan onnetto-\
muuteen.
OM47D46FI.book Page 306 Friday, August 23, 2019 9:57 AM

3074-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI
Kun kameratunnistin tunnistaa liikennemerkin, se näytetään päänäy-
töllä tai monitoiminäytöllä auton ajaessa merkin ohi.
l Kun ajamista avustavan järjes-
telmän tiedot on valittu näytettä-
viksi monitoiminäytöllä, enintään
2 liikennemerkkiä voidaan näyt-
tää. ( S. 308)
l Kun muut kuin ajamista avusta-
van järjestelmän tiedot on valittu
näytettäviksi näytöllä, vain nope-
usrajoitusmerkki tai kaikkien
kieltojen päättymismerkki voi-
daan näyttää. ( S. 308)
Ohituskieltomerkkiä tai nopeusra-
joitusmerkkiä varustettuna lisäkil-
vellä ei näytetä. Jos kuitenkin
muita liikennemerkkejä kuin nope-
usrajoitusmerkkejä tunnistetaan,
niistä tulee maininta nykyisen
nopeusrajoitusmerkin alle.
Monitoiminäytön tiedot
OM47D46FI.book Page 307 Friday, August 23, 2019 9:57 AM

3084-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FI

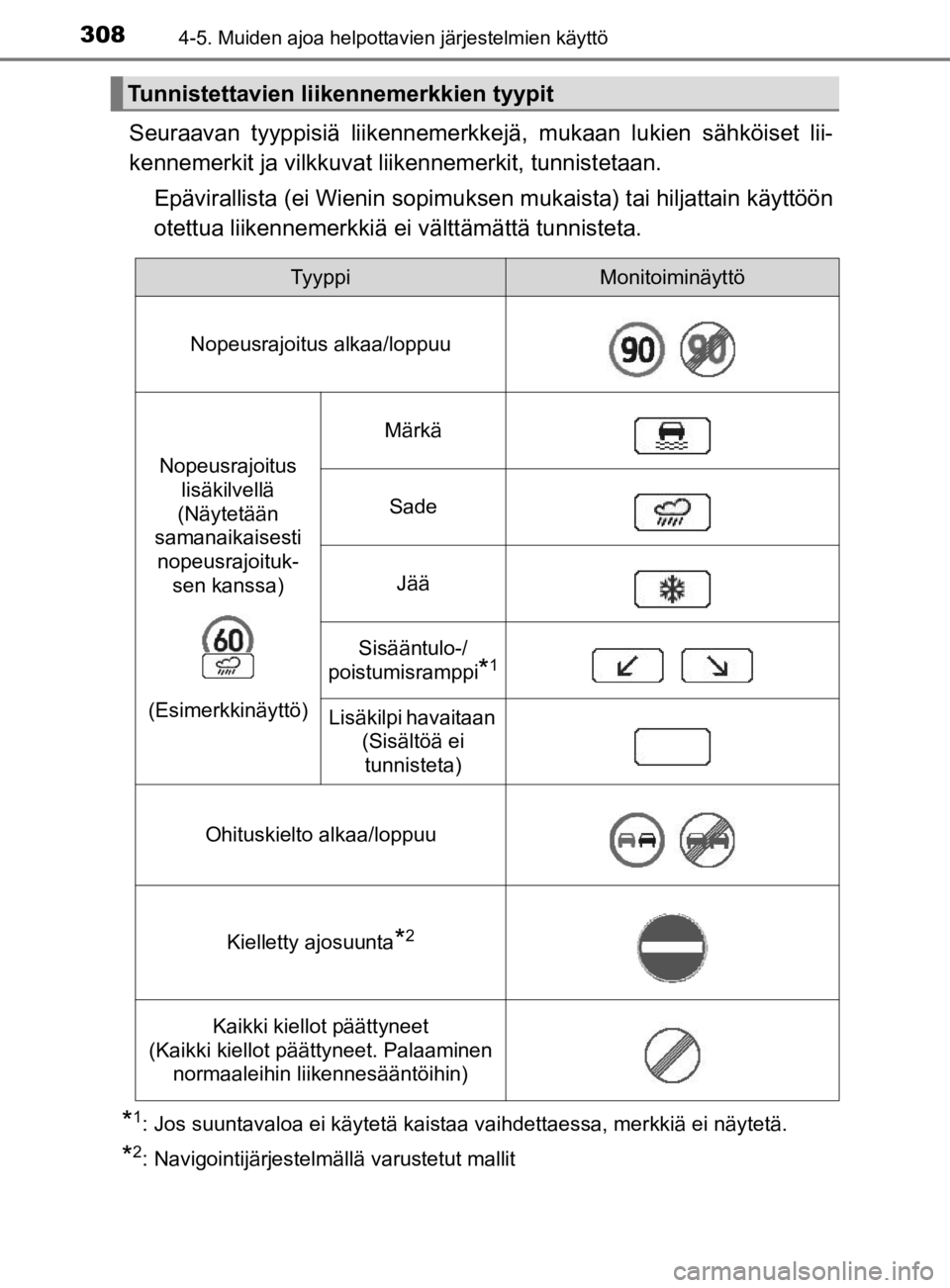

Seuraavan tyyppisiä liikennemerkkejä, mukaan lukien sähköiset lii-
kennemerkit ja vilkkuvat liikennemerkit, tunnistetaan.
Epävirallista (ei Wienin sopimuksen mukaista) tai hiljattain käyttöön
otettua liikennemerkkiä ei välttämättä tunnisteta.
*1: Jos suuntavaloa ei käytetä kaistaa vaihdettaessa, merkkiä ei näytetä.
*2: Navigointijärjestelmällä varustetut mallit
Tunnistettavien liikennemerkkien tyypit
TyyppiMonitoiminäyttö
Nopeusrajoitus alkaa/loppuu
Nopeusrajoitus
lisäkilvellä
(Näytetään
samanaikaisesti
nopeusrajoituk- sen kanssa)
(Esimerkkinäyttö)
Märkä
Sade
Jää
Sisääntulo-/
poistumisramppi
*1
Lisäkilpi havaitaan (Sisältöä ei
tunnisteta)
Ohituskielto alkaa/loppuu
Kielletty ajosuunta*2
Kaikki kiellot päättyneet
(Kaikki kiellot päättyneet. Palaaminen normaaleihin liikennesääntöihin)
OM47D46FI.book Page 308 Friday, August 23, 2019 9:57 AM

3094-5. Muiden ajoa helpottavien järjestelmien käyttö
4
Ajaminen
OM47D46FI
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA)
varoittaa kuljettajaa varoitusnäytön avulla.
l Jos auton nopeus ylittää nopeusrajoitusmerkin raja-arvon, joka näkyy
päänäytöllä tai monitoiminäytöllä, merkin väri muuttuu vastakkaiseksi.
l Jos järjestelmä tunnistaa, että autosi on ohittamassa ohituskielto-
merkin ollessas näkyvissä moni toiminäytöllä, merkki vilkkuu.
l Navigointijärjestelmällä varustet ut mallit: Kun liikennemerkkien tun-
nistusjärjestelmä (RSA) tunnistaa ajokieltomerkin ja tunnistaa
navigointijärjestelmän karttatiedon perusteella myös sen, että auto
on ajanut ajokieltoalueelle , ajokieltomerkki vilkkuu.
Riippuen tilanteesta, liikenneympäristö (liik enteen suunta, nopeus,
yksikkö) saatetaan tunnistaa väärin , eikä varoitusnäyttö välttämättä
toimi oikein.
n Liikennemerkkien tunnist usjärjestelmän (RSA) automaattinen pois päältä
kytkeytyminen
Yksi tai useampi liikennemerkki poistuu näytöstä seuraavissa tilanteissa.
l Uutta liikennemerkkiä ei tunnisteta tietyltä etäisyydeltä.
l Tie on mutkainen ja käännöksiä on vasemmalle ja oikealle jne.
n Seuraavissa tilanteissa järjestelmä ei välttämättä toimi tai tunnista oikein
Seuraavissa tilanteissa liikennemerkkien tunnistusjärjestelmä (RSA) ei toimi
normaalisti, eikä välttämättä tunnista liikennemerkkejä, näyttää väärän liiken-
nemerkin jne. Tämä ei kuitenkaan viittaa toimintahäiriöön.
lKameratunnistin on siirtynyt pois paikoiltaan tunnistimeen kohdistuneen
voimakkaan iskun seurauksena, jne.
l Likaa, lunta, tarroja, jne on tuulilasissa lähellä kameratunnistinta.
l Vaikeassa säässä, kuten rankkasateessa, sumussa, lumi- tai hiekkamyrskyssä
l Vastaantulevan auton valo, auringonvalo, jne. osuu kameratunnistimeen.
l Liikennemerkki on, likainen, haalistunut, vinossa tai taipunut tai sähköisen
merkin kontrasti on huono.
l Liikennemerkki on osittain tai kokonaan puun lehtien tai pylvään jne. peittämä.
l Liikennemerkki on näkyvissä kameratunnistimille vain lyhyen ajan.
l Ajonäkymä (käännös, kaistanvaihto jne.) päätellään väärin.
l Vaikka liikennemerkki ei liity kaistaan, jota pitkin auto ajaa, se ilmestyy välit-
tömästi moottoritien haarautuman jälkeen tai rinnakkaisella kaistalla juuri
ennen yhdistymistä.
l Edellä ajavan auton perään on kiinnitetty tarroja.
Varoitusnäyttö
OM47D46FI.book Page 309 Friday, August 23, 2019 9:57 AM

3104-5. Muiden ajoa helpottavien järjestelmien käyttö
OM47D46FIl
Järjestelmä tunnistaa liikennemerkin tapaisen merkin.
l Autolla ajetaan maassa, jossa on vastakkainen liikennejärjestys (oikean-
puoleinen liikenne).
l Sivutien nopeusrajoitusmerkit saatetaan havaita ja esittää näytöllä (jos ne
ovat kameratunnistimen tunnistusalueella), kun autolla ajetaan päätietä pitkin.
l Liikenneympyrän poistumistien nopeusrajoitusmerkit saatetaan havaita
ja näyttää (jos ne ovat kameratunnistimen tunnistusalueella), kun ajetaan
liikenneympyrässä.
n Järjestelmän kytkeminen päälle / pois päältä
n Nopeusrajoitusmerkkien näyttö
Jos käynnistyspainikkeesta viimeksi valittiin OFF-toimintatila nopeusrajoitus-
merkin ollessa esillä päänäytöllä tai monitoiminäyt\
öllä, sama liikennemerkki
tulee näkyviin, kun käynnistyspainikkeesta valitaan ON-toimintatila.
n Muutettavat asetukset
Asetusta (esim. ylinopeusvaroituksen raja-arvo) voidaan muuttaa. (Muutettava
asetus: S. 651)Valitse asetusnäytöltä.
(
S. 119)
Paina -painiketta ohjauspyörässä.
1
2
OM47D46FI.book Page 310 Friday, August 23, 2019 9:57 AM
